1 ! Az adatrögzítés mestere! ALAP program kezelési kézikönyv SRX mérőállomáshoz Sokkia Kft Pécs, Diófa u. 1. Tel./Fax: 72/ Budapest, Bosnyák tér 5. II. em. Tel./Fax: 1/

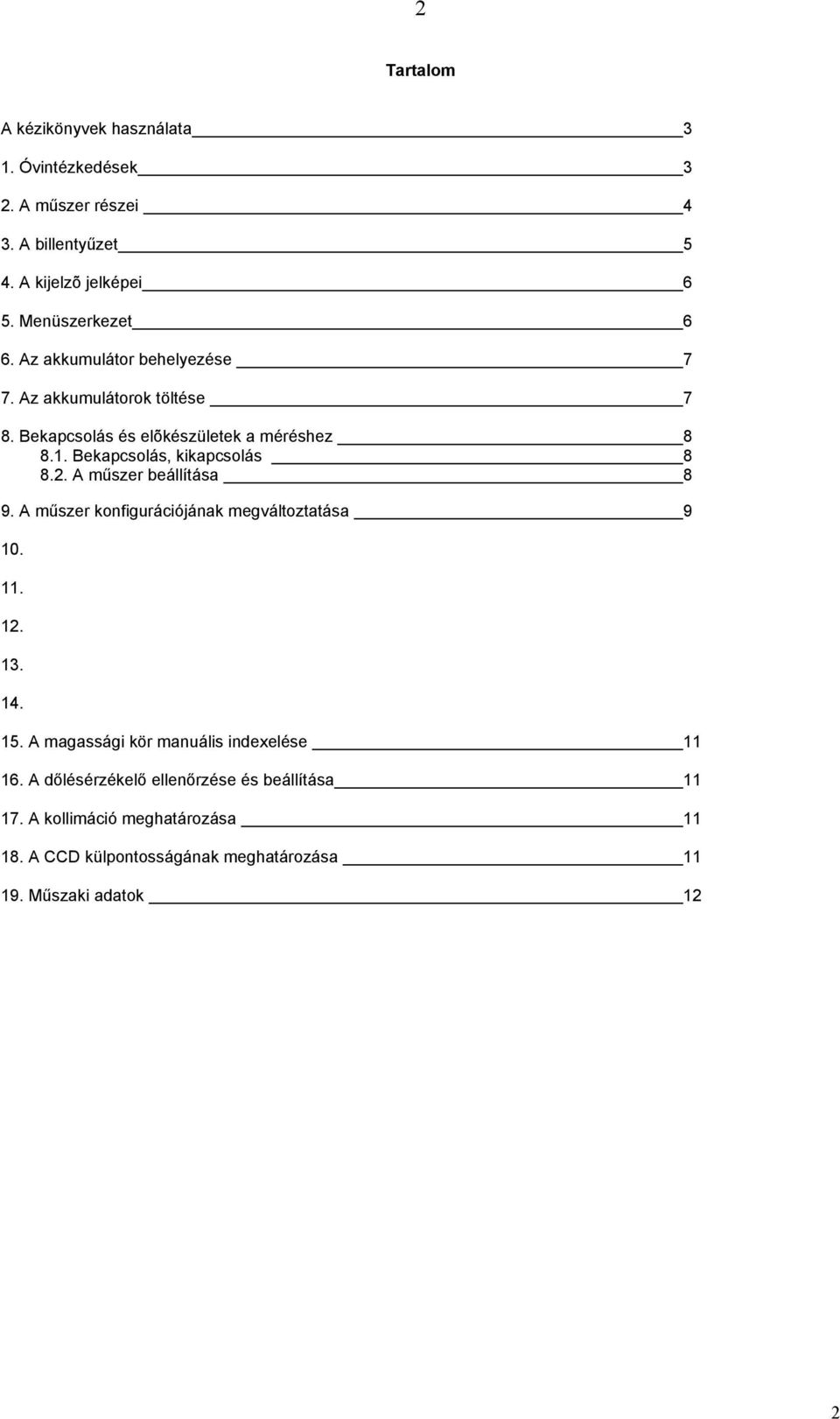

2 2 Tartalom A kézikönyvek használata 3 1. Óvintézkedések 3 2. A műszer részei 4 3. A billentyűzet 5 4. A kijelzõ jelképei 6 5. Menüszerkezet 6 6. Az akkumulátor behelyezése 7 7. Az akkumulátorok töltése 7 8. Bekapcsolás és elõkészületek a méréshez Bekapcsolás, kikapcsolás A műszer beállítása 8 9. A műszer konfigurációjának megváltoztatása A magassági kör manuális indexelése A dőlésérzékelő ellenőrzése és beállítása A kollimáció meghatározása A CCD külpontosságának meghatározása Műszaki adatok 12 2

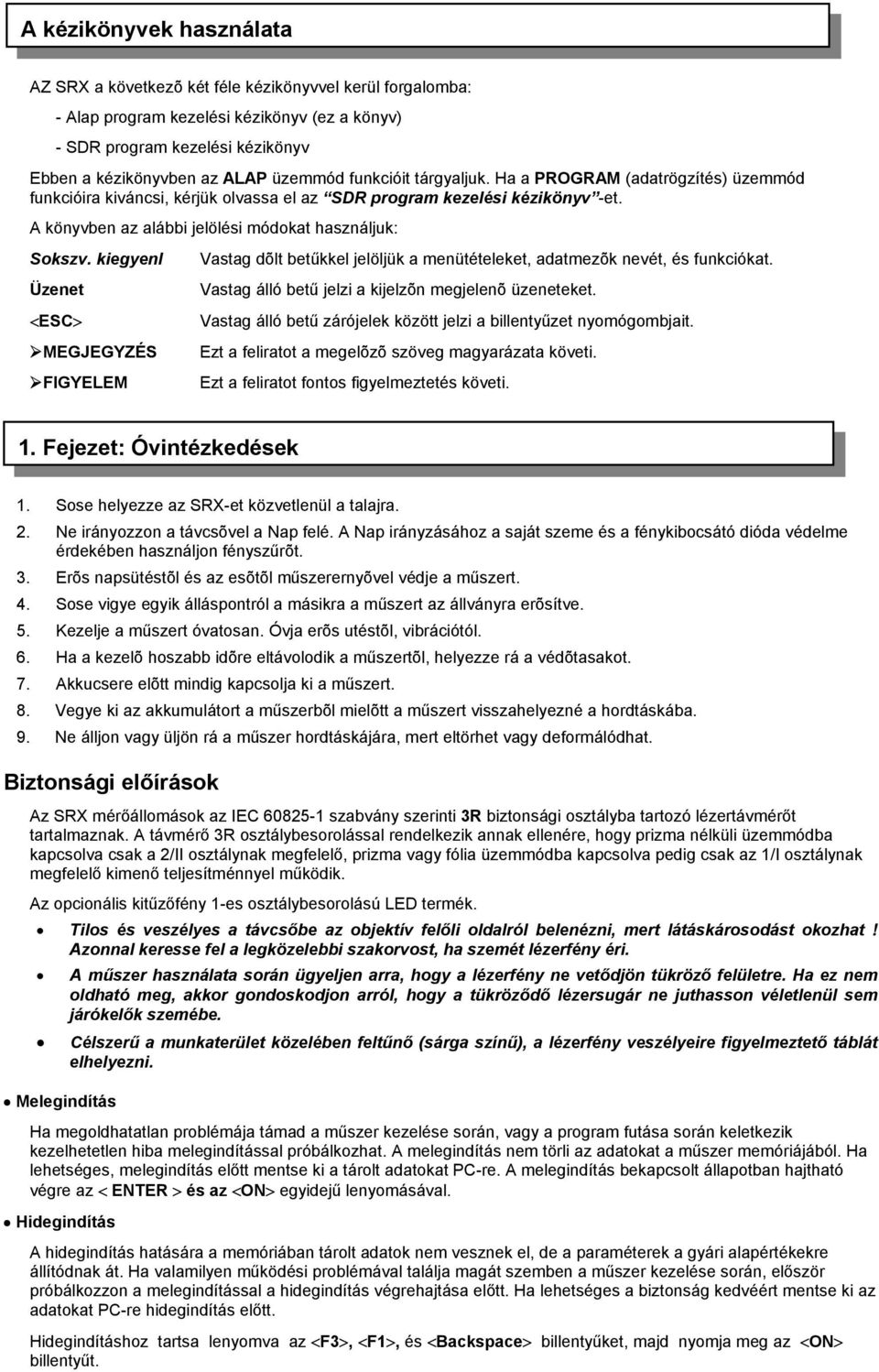

3 A kézikönyvek használata AZ SRX a következõ két féle kézikönyvvel kerül forgalomba: - Alap program kezelési kézikönyv (ez a könyv) - SDR program kezelési kézikönyv Ebben a kézikönyvben az ALAP üzemmód funkcióit tárgyaljuk. Ha a PROGRAM (adatrögzítés) üzemmód funkcióira kiváncsi, kérjük olvassa el az SDR program kezelési kézikönyv -et. A könyvben az alábbi jelölési módokat használjuk: Sokszv. kiegyenl Üzenet <ESC> MEGJEGYZÉS FIGYELEM Vastag dõlt betűkkel jelöljük a menütételeket, adatmezõk nevét, és funkciókat. Vastag álló betű jelzi a kijelzõn megjelenõ üzeneteket. Vastag álló betű zárójelek között jelzi a billentyűzet nyomógombjait. Ezt a feliratot a megelõzõ szöveg magyarázata követi. Ezt a feliratot fontos figyelmeztetés követi. 1. Fejezet: Óvintézkedések 1. Sose helyezze az SRX-et közvetlenül a talajra. 2. Ne irányozzon a távcsõvel a Nap felé. A Nap irányzásához a saját szeme és a fénykibocsátó dióda védelme érdekében használjon fényszűrõt. 3. Erõs napsütéstõl és az esõtõl műszerernyõvel védje a műszert. 4. Sose vigye egyik álláspontról a másikra a műszert az állványra erõsítve. 5. Kezelje a műszert óvatosan. Óvja erõs utéstõl, vibrációtól. 6. Ha a kezelõ hoszabb idõre eltávolodik a műszertõl, helyezze rá a védõtasakot. 7. Akkucsere elõtt mindig kapcsolja ki a műszert. 8. Vegye ki az akkumulátort a műszerbõl mielõtt a műszert visszahelyezné a hordtáskába. 9. Ne álljon vagy üljön rá a műszer hordtáskájára, mert eltörhet vagy deformálódhat. Biztonsági előírások Az SRX mérőállomások az IEC szabvány szerinti 3R biztonsági osztályba tartozó lézertávmérőt tartalmaznak. A távmérő 3R osztálybesorolással rendelkezik annak ellenére, hogy prizma nélküli üzemmódba kapcsolva csak a 2/II osztálynak megfelelő, prizma vagy fólia üzemmódba kapcsolva pedig csak az 1/I osztálynak megfelelő kimenő teljesítménnyel működik. Az opcionális kitűzőfény 1-es osztálybesorolású LED termék. Tilos és veszélyes a távcsőbe az objektív felőli oldalról belenézni, mert látáskárosodást okozhat! Azonnal keresse fel a legközelebbi szakorvost, ha szemét lézerfény éri. A műszer használata során ügyeljen arra, hogy a lézerfény ne vetődjön tükröző felületre. Ha ez nem oldható meg, akkor gondoskodjon arról, hogy a tükröződő lézersugár ne juthasson véletlenül sem járókelők szemébe. Célszerű a munkaterület közelében feltűnő (sárga színű), a lézerfény veszélyeire figyelmeztető táblát elhelyezni. Melegindítás Ha megoldhatatlan problémája támad a műszer kezelése során, vagy a program futása során keletkezik kezelhetetlen hiba melegindítással próbálkozhat. A melegindítás nem törli az adatokat a műszer memóriájából. Ha lehetséges, melegindítás előtt mentse ki a tárolt adatokat PC-re. A melegindítás bekapcsolt állapotban hajtható végre az < ENTER > és az <ON> egyidejű lenyomásával. Hidegindítás A hidegindítás hatására a memóriában tárolt adatok nem vesznek el, de a paraméterek a gyári alapértékekre állítódnak át. Ha valamilyen működési problémával találja magát szemben a műszer kezelése során, először próbálkozzon a melegindítással a hidegindítás végrehajtása előtt. Ha lehetséges a biztonság kedvéért mentse ki az adatokat PC-re hidegindítás előtt. Hidegindításhoz tartsa lenyomva az <F3>, <F1>, és <Backspace> billentyűket, majd nyomja meg az <ON> billentyűt.

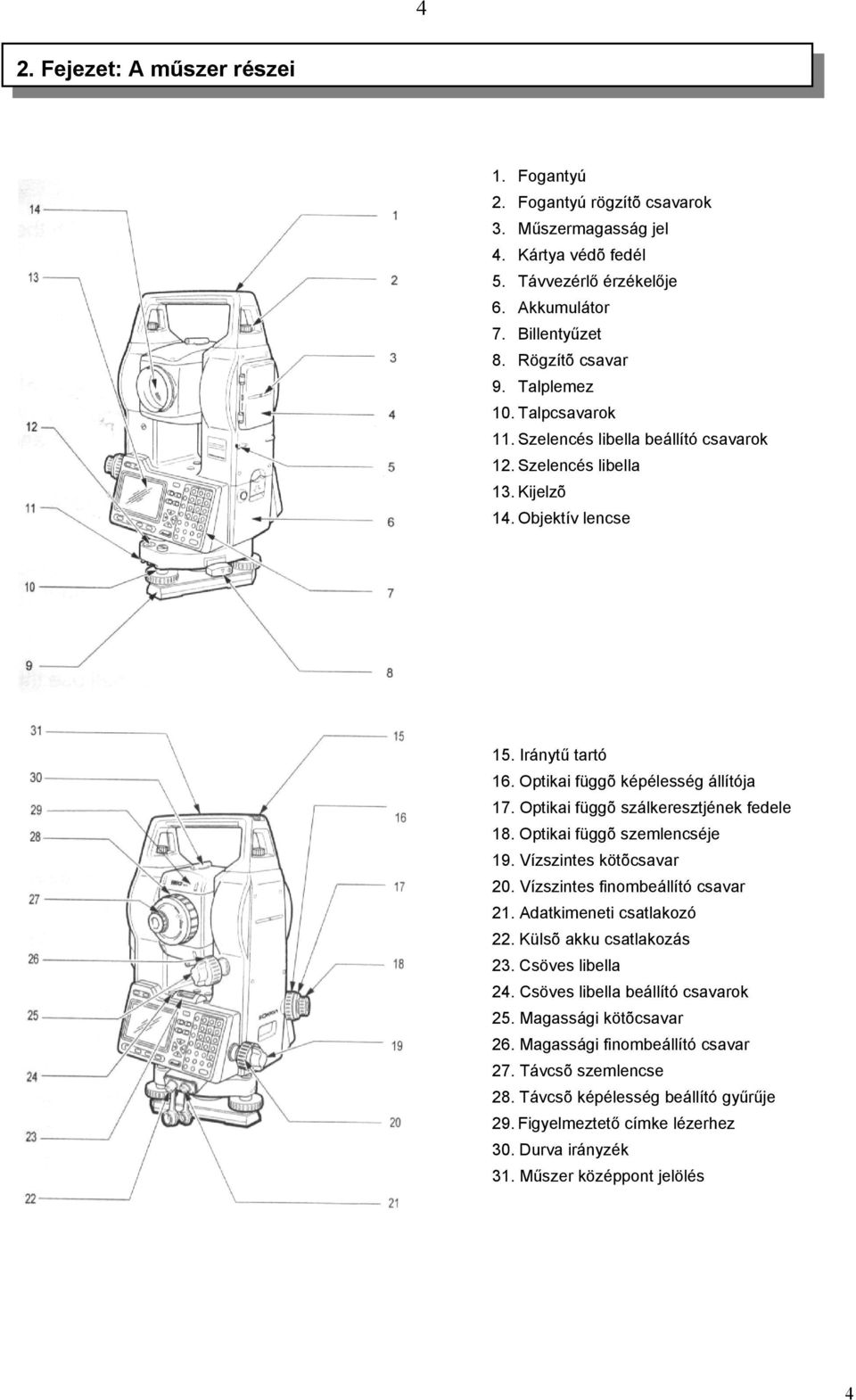

4 4 2. Fejezet: A műszer részei 1. Fogantyú 2. Fogantyú rögzítõ csavarok 3. Műszermagasság jel 4. Kártya védõ fedél 5. Távvezérlő érzékelője 6. Akkumulátor 7. Billentyűzet 8. Rögzítõ csavar 9. Talplemez 10. Talpcsavarok 11. Szelencés libella beállító csavarok 12. Szelencés libella 13. Kijelzõ 14. Objektív lencse 15. Iránytű tartó 16. Optikai függõ képélesség állítója 17. Optikai függõ szálkeresztjének fedele 18. Optikai függõ szemlencséje 19. Vízszintes kötõcsavar 20. Vízszintes finombeállító csavar 21. Adatkimeneti csatlakozó 22. Külsõ akku csatlakozás 23. Csöves libella 24. Csöves libella beállító csavarok 25. Magassági kötõcsavar 26. Magassági finombeállító csavar 27. Távcsõ szemlencse 28. Távcsõ képélesség beállító gyűrűje 29. Figyelmeztető címke lézerhez 30. Durva irányzék 31. Műszer középpont jelölés 4

5 5 3. Fejezet: A billentyűzet Az SRX billentyűzete 32 nyomógombot tartalmaz. Ez bekapcsoló-, világításkapcsoló-, funkció-, vezérlő-, és alfanumerikus billentyűkből áll. Világítás Bekapcsoló (ON) Alfanumerikus nyomógombok A két forgatógomb között található kék színű távmérés indító gombra a kézikönyvben <KÉK>-ként hivatkozunk. Gyorsfunkciók Műveleti billentyűk Bekapcsoló billentyű A műszer az <ON> billentyű lenyomásával kapcsolható be. A kikapcsoláshoz nyomja le először billentyűt, majd lenyomva tartása közben nyomja meg a világítás kapcsoló billentyűt. az <ON> Világítás kapcsoló Lenyomásával a kijelző háttérvilágítása, valamint a szálkereszt megvilágítása kapcsolható be. Műveleti billentyűk <ESC> <SHIFT> <TAB> <BACKSPACE> <SPACE> <FUNC CTRL> < > < > < > < > <ENTER> <FUNC CTRL> <0> <FUNC CTRL> <.> <FUNC CTRL> <+/-> Kilépés az aktuális állapotból Az adat beállítása 0-ra Billentyűzet üzemmód váltója (kisbetű > nagybetű > szám) Ugrás a következő tételre Karakter törlése visszafelé Szóköz Gyorsfunkciók váltása Speciális kombinációk első billentyűje (lásd a felsorolás végén) A kurzor mozgatása felfelé A kurzor mozgatása lefelé Másik lehetőség választása Másik lehetőség választása A kurzor által kijelölt sorban lévő adat elfogadtatása. Az aktuális munkában tárolt adatok megjelenítése a kijelzőn, adatlista. Megjegyzés tárolása az aktuális munkaterületbe. Az aktuális munkában tárolt pontok grafikus megjelenítése a kijelzőn. <FUNC CTRL> <ENTER> Az aktuális ablak tartalmának elfogadása. <SETTINGS> <PROGRAM> <TARGET> Beállítások menüjének megjelenítése ALAP és PROGRAM üzemmódváltó A távmérő célfelületének váltókapcsolója. 5

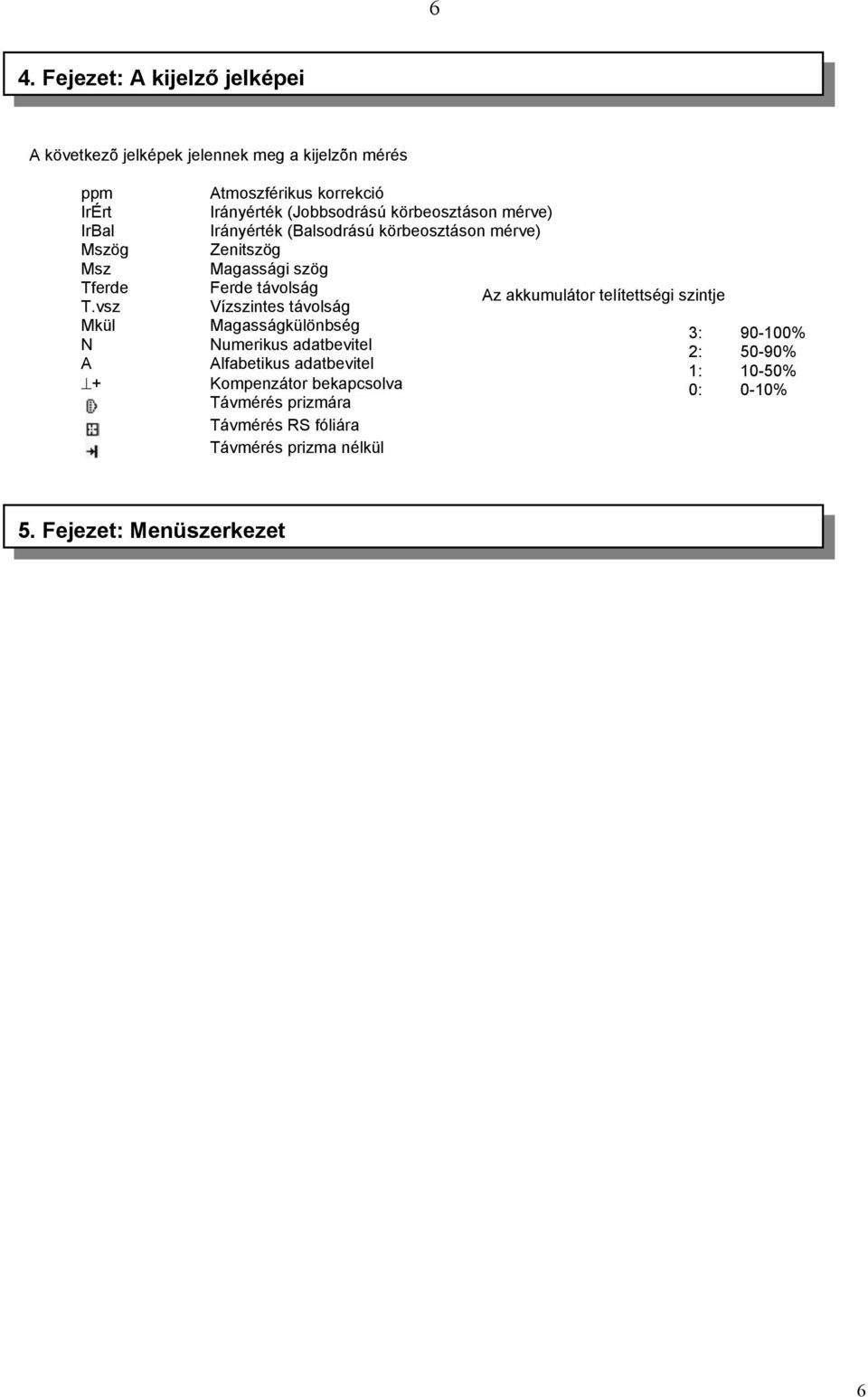

6 6 4. Fejezet: A kijelző jelképei A következõ jelképek jelennek meg a kijelzõn mérés ppm Atmoszférikus korrekció IrÉrt Irányérték (Jobbsodrású körbeosztáson mérve) IrBal Irányérték (Balsodrású körbeosztáson mérve) Mszög Zenitszög Msz Magassági szög Tferde Ferde távolság T.vsz Vízszintes távolság Az akkumulátor telítettségi szintje Mkül Magasságkülönbség 3: % N Numerikus adatbevitel 2: 50-90% A Alfabetikus adatbevitel 1: 10-50% + Kompenzátor bekapcsolva 0: 0-10% Távmérés prizmára Távmérés RS fóliára Távmérés prizma nélkül 5. Fejezet: Menüszerkezet 6

7 7 ALAP üzemmód PROGRAM üzemmód 6. Fejezet: Az akkumulátor behelyezése Használatbavétel elõtt teljesen töltse fel az akkumulátort. FIGYELEM Az akkumulátor cseréje elõtt mindig kapcsolja ki a műszert. Az akkumulátor behelyezése 1. Illessze az akkumulátort a műszer akkutartójába. 2. Nyomja be az akkumulátort a műszerbe. Az akkumulátor kivétele 1. Nyissa ki az akkutartó ajtaját. 2. Vegye ki az akkumulátort. 7

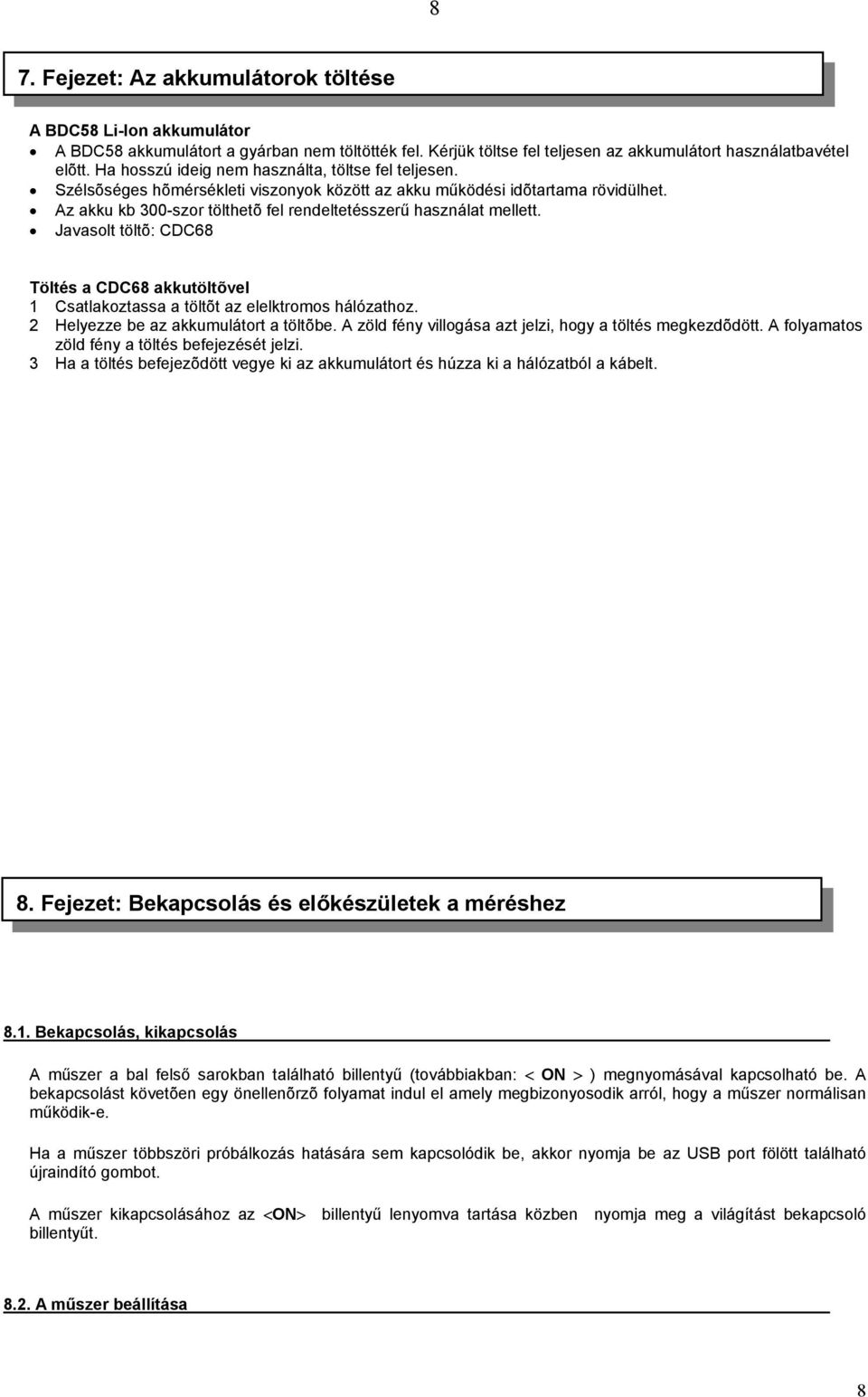

8 8 7. Fejezet: Az akkumulátorok töltése A BDC58 Li-Ion akkumulátor A BDC58 akkumulátort a gyárban nem töltötték fel. Kérjük töltse fel teljesen az akkumulátort használatbavétel elõtt. Ha hosszú ideig nem használta, töltse fel teljesen. Szélsõséges hõmérsékleti viszonyok között az akku működési idõtartama rövidülhet. Az akku kb 300-szor tölthetõ fel rendeltetésszerű használat mellett. Javasolt töltõ: CDC68 Töltés a CDC68 akkutöltõvel 1 Csatlakoztassa a töltõt az elelktromos hálózathoz. 2 Helyezze be az akkumulátort a töltõbe. A zöld fény villogása azt jelzi, hogy a töltés megkezdõdött. A folyamatos zöld fény a töltés befejezését jelzi. 3 Ha a töltés befejezõdött vegye ki az akkumulátort és húzza ki a hálózatból a kábelt. 8. Fejezet: Bekapcsolás és előkészületek a méréshez 8.1. Bekapcsolás, kikapcsolás A műszer a bal felső sarokban található billentyű (továbbiakban: < ON > ) megnyomásával kapcsolható be. A bekapcsolást követõen egy önellenõrzõ folyamat indul el amely megbizonyosodik arról, hogy a műszer normálisan működik-e. Ha a műszer többszöri próbálkozás hatására sem kapcsolódik be, akkor nyomja be az USB port fölött található újraindító gombot. A műszer kikapcsolásához az <ON> billentyű lenyomva tartása közben nyomja meg a világítást bekapcsoló billentyűt A műszer beállítása 8

9 9 Alap üzemmódban nyomja meg a CONFIG ikon-t a kijelzőn, vagy nyomja meg a SETTINGS gombot. Ellenõrizze, hogy a paraméterek beállítása megfelel-e az Ön mérési igényeinek. A beállításokat részletesen a 9. fejezetben ismertetjük. Egyes paramétereket a kijelző jobb oldalán található állapot-oszlop ikonjaira mutatással is beállíthat. A beállításhoz tartsa a kiválasztott ikonon a mutatópálcát mindaddig amíg a beállítási lehetőségeket nyújtó menü meg nem jelenik. Akkumulátor töltöttsége. Tartsa rajta a mutatópálcát, majd válassza a Konfigurálásba lép menütételt. Ezután beállíthatja az energiagazdálkodást befolyásoló paramétereket. Távmérés célfelülete. Tartsa rajta a mutatópálcát, majd válassza a listából a megfelelő tételt. Ha röviden mutat az ikonra, akkor egyenként jelenítheti meg a lehetőségeket. Prizma követés. Kitűzőfény kezelése. Elektronikus libella Kommunikáció (távvezérlés) állapota. Billentyűzet üzemmódja Kijelzőn megjeleníthető QWERTY billentyűzet 9. Fejezet: A műszer konfigurációjának megváltoztatása Alap üzemmódban nyomja meg a CONFIG ikon-t a kijelzőn, vagy nyomja meg a SETTINGS gombot. A Konfigurálás lap jelenik meg 10 menütétellel. 1. Észlelés módja 2. Műszer param. 3. Műszer állandók 4. Távmérő 5. Kommunikáció 6. Egység 7. Testreszab 8. Jelszó 9. Motor 10. Dátum és idő A Beállítás ablak jelenik meg benne a következő lapokkal: Konfigurálás (mint CONFIG ikon megnyomása esetén) Dőlés Célzás Motor Fix sebességű forgás 9

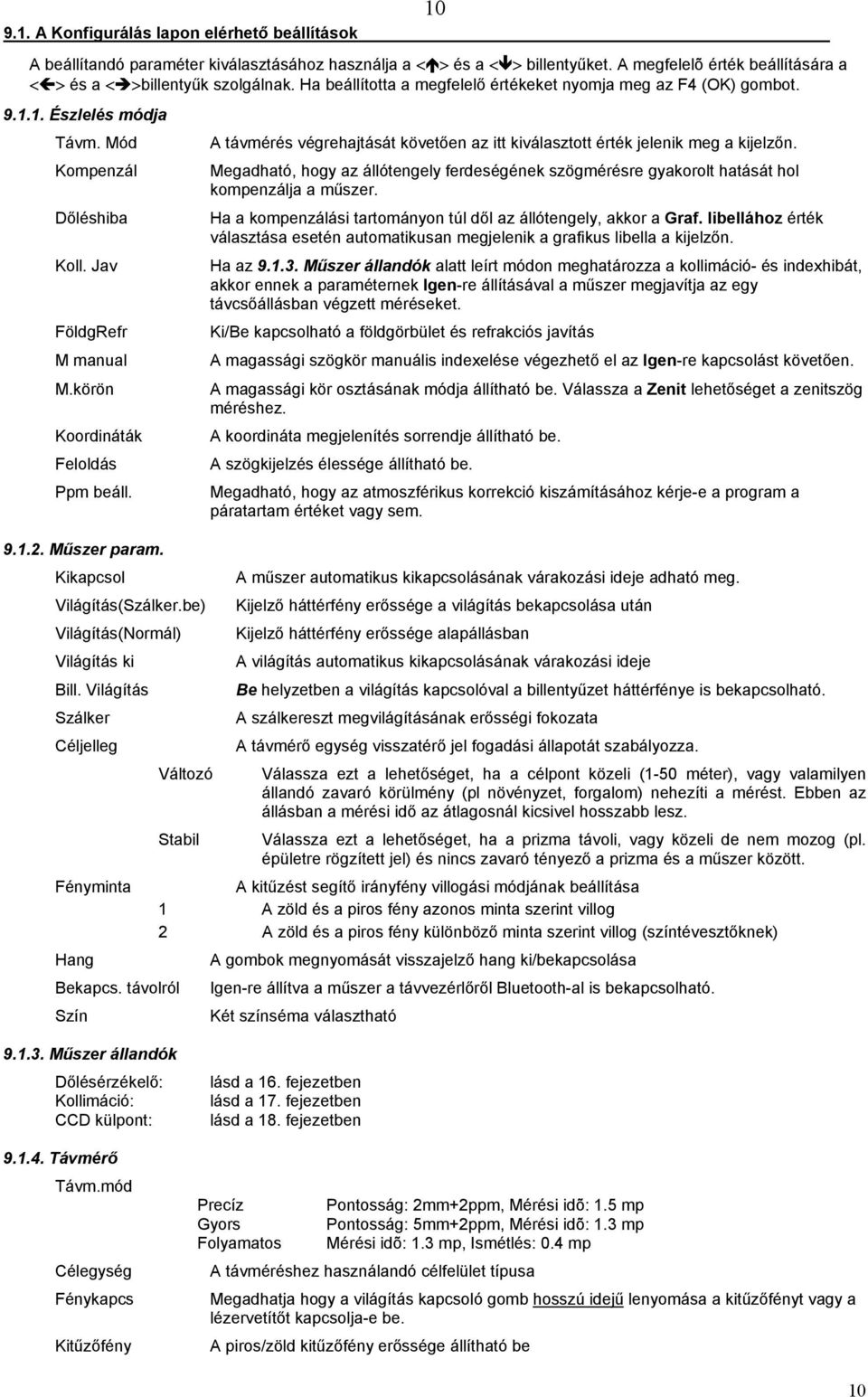

10 9.1. A Konfigurálás lapon elérhető beállítások 10 A beállítandó paraméter kiválasztásához használja a < > és a < > billentyűket. A megfelelõ érték beállítására a < > és a < >billentyűk szolgálnak. Ha beállította a megfelelő értékeket nyomja meg az F4 (OK) gombot Észlelés módja Távm. Mód Kompenzál Dőléshiba Koll. Jav FöldgRefr M manual M.körön Koordináták Feloldás Ppm beáll Műszer param. Kikapcsol Világítás(Szálker.be) Világítás(Normál) Világítás ki Bill. Világítás Szálker Céljelleg Fényminta Hang Változó Stabil Bekapcs. távolról Szín A távmérés végrehajtását követően az itt kiválasztott érték jelenik meg a kijelzőn. Megadható, hogy az állótengely ferdeségének szögmérésre gyakorolt hatását hol kompenzálja a műszer. Ha a kompenzálási tartományon túl dől az állótengely, akkor a Graf. libellához érték választása esetén automatikusan megjelenik a grafikus libella a kijelzőn. Ha az Műszer állandók alatt leírt módon meghatározza a kollimáció- és indexhibát, akkor ennek a paraméternek Igen-re állításával a műszer megjavítja az egy távcsőállásban végzett méréseket. Ki/Be kapcsolható a földgörbület és refrakciós javítás A magassági szögkör manuális indexelése végezhető el az Igen-re kapcsolást követően. A magassági kör osztásának módja állítható be. Válassza a Zenit lehetőséget a zenitszög méréshez. A koordináta megjelenítés sorrendje állítható be. A szögkijelzés élessége állítható be. Megadható, hogy az atmoszférikus korrekció kiszámításához kérje-e a program a páratartam értéket vagy sem. A műszer automatikus kikapcsolásának várakozási ideje adható meg. Kijelző háttérfény erőssége a világítás bekapcsolása után Kijelző háttérfény erőssége alapállásban A világítás automatikus kikapcsolásának várakozási ideje Be helyzetben a világítás kapcsolóval a billentyűzet háttérfénye is bekapcsolható. A szálkereszt megvilágításának erősségi fokozata A távmérő egység visszatérő jel fogadási állapotát szabályozza. Válassza ezt a lehetőséget, ha a célpont közeli (1-50 méter), vagy valamilyen állandó zavaró körülmény (pl növényzet, forgalom) nehezíti a mérést. Ebben az állásban a mérési idő az átlagosnál kicsivel hosszabb lesz. Válassza ezt a lehetőséget, ha a prizma távoli, vagy közeli de nem mozog (pl. épületre rögzített jel) és nincs zavaró tényező a prizma és a műszer között. A kitűzést segítő irányfény villogási módjának beállítása 1 A zöld és a piros fény azonos minta szerint villog 2 A zöld és a piros fény különböző minta szerint villog (színtévesztőknek) A gombok megnyomását visszajelző hang ki/bekapcsolása Igen-re állítva a műszer a távvezérlőről Bluetooth-al is bekapcsolható. Két színséma választható Műszer állandók Dőlésérzékelő: Kollimáció: CCD külpont: Távmérő Távm.mód Célegység Fénykapcs Kitűzőfény lásd a 16. fejezetben lásd a 17. fejezetben lásd a 18. fejezetben Precíz Gyors Folyamatos Pontosság: 2mm+2ppm, Mérési idõ: 1.5 mp Pontosság: 5mm+2ppm, Mérési idõ: 1.3 mp Mérési idõ: 1.3 mp, Ismétlés: 0.4 mp A távméréshez használandó célfelület típusa Megadhatja hogy a világítás kapcsoló gomb hosszú idejű lenyomása a kitűzőfényt vagy a lézervetítőt kapcsolja-e be. A piros/zöld kitűzőfény erőssége állítható be 10

11 11 A ppm lapon megadhatja az atmoszférikus korrekció számításához szükséges értékeket Kommunikáció A fordítás később készül el Egység Itt a megfelelő mértékegységeket állíthatja be Testreszab Megadhatja, hogy alap üzemmódban milyen legyen az egyes lapok megjelenése Jelszó Ha tárol jelszót, akkor a bekapcsolást követően csak a jelszó megadása után veheti használatba a műszert Motor Konfigurálás lapon Célzás Követés mód Keresés mód Gyorsan Pontosan Nem Keresési ter. lapon Keres Követ Ablakban A prizma automatikus célzásának módja állítható be. Időre optimalizált keresés. Részletméréshez ajánlott. Pontosságra optimalizált keresés. Alappontsűrítéshez, szabatos felméréshez. A műszer nem keresi és nem követi a prizmát. Manuális irányzáshoz (pl. ha csak szögmérést végez a célpontra). A műszer kezelő végzi a durva irányzást, a műszer pedig a prizma finomirányzását a <KÉK> távmérés indító gomb megnyomása után. A megirányzott prizmát a műszer folyamatosan követi (nem egyenértékű a folyamatos távméréssel). A keresési terület lapon megadott területen keresi a műszer a prizmát ha nincs a látómezőben. Távvezérelve A távvezérlő által kibocsátott lézerfényt keresi a műszer a függőleges tengely körüli forgással, majd ennek fellelése után függőleges távcsőmozgatással keresi és célozza meg a prizmát. Fok és perc egységben 1 fok 30 perc lépésközzel megadhatja a prizma keresésére kijelölt területet. Ha a prizma nincs a látómezőben, akkor ezen a területen hajt végre a műszer keresést. Forgatók lapon Az irányzó tárcsák forgatási áttétele állítható be. Az L paraméterhez a lasú forgatási sebesség fokozata, a H paraméterhez a gyors forgatási sebesség fokozata, a Shift paraméterhez pedig a lassúról a gyorsra átváltás fázisa állítható be. 11

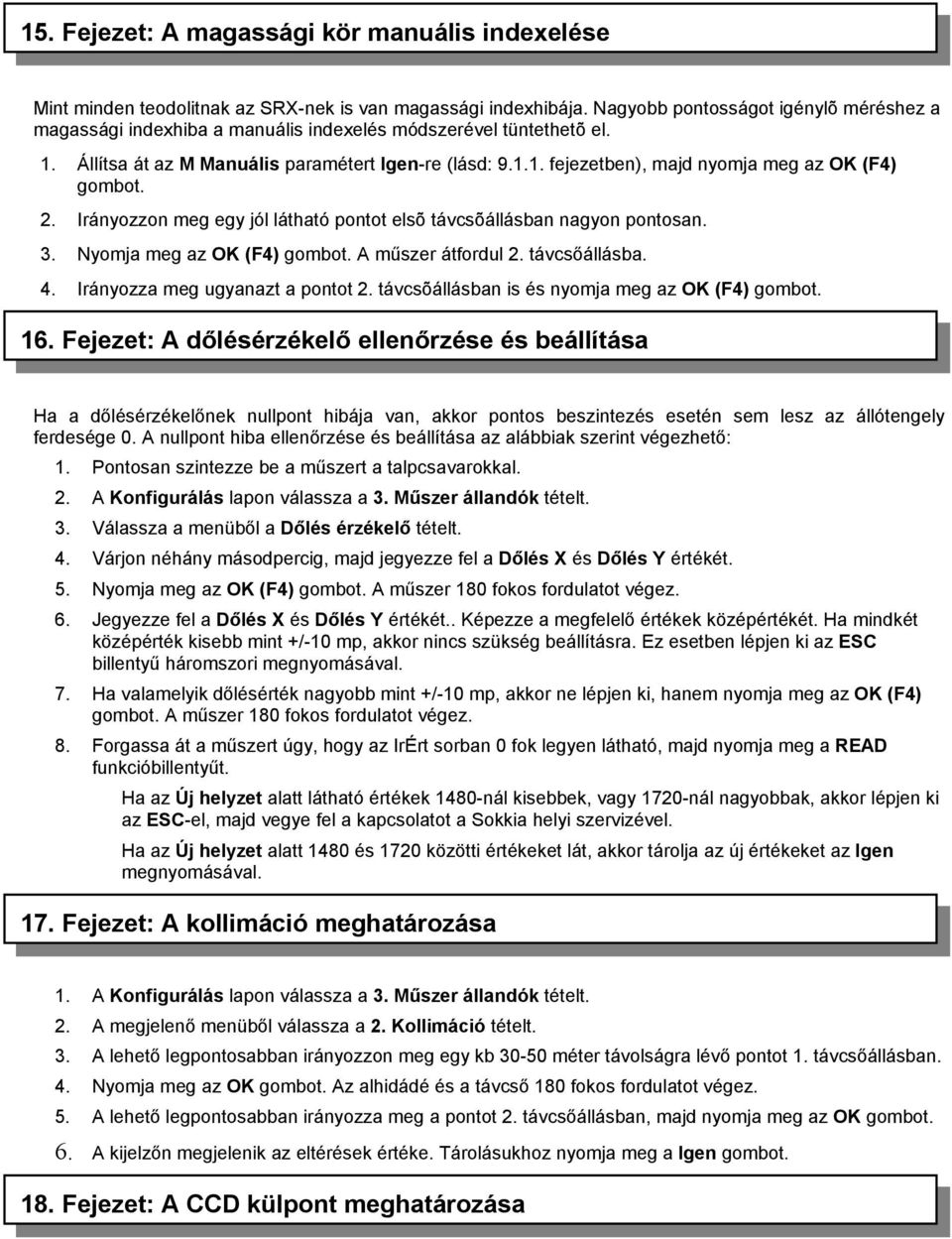

12 15. Fejezet: A magassági kör manuális indexelése Mint minden teodolitnak az SRX-nek is van magassági indexhibája. Nagyobb pontosságot igénylõ méréshez a magassági indexhiba a manuális indexelés módszerével tüntethetõ el. 1. Állítsa át az M Manuális paramétert Igen-re (lásd: fejezetben), majd nyomja meg az OK (F4) gombot. 2. Irányozzon meg egy jól látható pontot elsõ távcsõállásban nagyon pontosan. 3. Nyomja meg az OK (F4) gombot. A műszer átfordul 2. távcsőállásba. 4. Irányozza meg ugyanazt a pontot 2. távcsõállásban is és nyomja meg az OK (F4) gombot. 16. Fejezet: A dőlésérzékelő ellenőrzése és beállítása Ha a dőlésérzékelőnek nullpont hibája van, akkor pontos beszintezés esetén sem lesz az állótengely ferdesége 0. A nullpont hiba ellenőrzése és beállítása az alábbiak szerint végezhető: 1. Pontosan szintezze be a műszert a talpcsavarokkal. 2. A Konfigurálás lapon válassza a 3. Műszer állandók tételt. 3. Válassza a menüből a Dőlés érzékelő tételt. 4. Várjon néhány másodpercig, majd jegyezze fel a Dőlés X és Dőlés Y értékét. 5. Nyomja meg az OK (F4) gombot. A műszer 180 fokos fordulatot végez. 6. Jegyezze fel a Dőlés X és Dőlés Y értékét.. Képezze a megfelelő értékek középértékét. Ha mindkét középérték kisebb mint +/-10 mp, akkor nincs szükség beállításra. Ez esetben lépjen ki az ESC billentyű háromszori megnyomásával. 7. Ha valamelyik dőlésérték nagyobb mint +/-10 mp, akkor ne lépjen ki, hanem nyomja meg az OK (F4) gombot. A műszer 180 fokos fordulatot végez. 8. Forgassa át a műszert úgy, hogy az IrÉrt sorban 0 fok legyen látható, majd nyomja meg a READ funkcióbillentyűt. Ha az Új helyzet alatt látható értékek 1480-nál kisebbek, vagy 1720-nál nagyobbak, akkor lépjen ki az ESC-el, majd vegye fel a kapcsolatot a Sokkia helyi szervizével. Ha az Új helyzet alatt 1480 és 1720 közötti értékeket lát, akkor tárolja az új értékeket az Igen megnyomásával. 17. Fejezet: A kollimáció meghatározása 1. A Konfigurálás lapon válassza a 3. Műszer állandók tételt. 2. A megjelenő menüből válassza a 2. Kollimáció tételt. 3. A lehető legpontosabban irányozzon meg egy kb méter távolságra lévő pontot 1. távcsőállásban. 4. Nyomja meg az OK gombot. Az alhidádé és a távcső 180 fokos fordulatot végez. 5. A lehető legpontosabban irányozza meg a pontot 2. távcsőállásban, majd nyomja meg az OK gombot. 6. A kijelzőn megjelenik az eltérések értéke. Tárolásukhoz nyomja meg a Igen gombot. 18. Fejezet: A CCD külpont meghatározása

13 Fejezet: Műszaki adatok Távcsõ Hossza 173 mm Átmérõ 45 mm Nagyítás 30 x Kép Álló Felbontás 2.5 Látószög 1 30 Minimum fókusz 1.3 m Képélesseég állítás Egysebességű Szélkereszt megvilágítás 5 szintű Szögmérés Szög egység Minimum kijelzés 360 / Gon / Vonás (választható) Szabatos / Normál (választható) SRX1/SRX2 1 / 0.5 SRX3/SRX5 1 / 5 Pontosság (Az I. és II. távcsõállásban végzett mérések középhibája ISO :2001 szabványnak megfelelõen.) SRX1 1 SRX2 2 SRX3 3 SRX5 5 Mérési idõ kevesebb mint 0.5 mp Automatikus kompenzátor Tipus 2 tengelyű, folyadékos Minimum kijelzés SRX1 3 SRX2 6 SRX3/SRX5 10 Működési tartomány ±3 Mérési mód Vízszintes kör Magassági kör Távmérés Jobb / Bal (választható) Zenitszög / Magassági szög (választható) Hatótávolság 20 km-es látótávolság esetén CP01 mini prizma AP01 x 1 prizma AP01 x 3 prizma ATP1 prizma RS90 fólia Fehér felületre Szürke felületre m m m m m m m Minimum kijelzés Szabatos Gyors Követõ 1 mm / 0.1 mm (SRX1/SRX2) 1 mm (SRX3/SRX5) 1 mm 10 mm Pontosság üvegprizmával Szabatos mérés ±(2 + 2ppmxD)mm Gyors mérés ±(5 + 2ppmxD)mm RS fóliára Szabatos mérés ±(3 + 2ppmxD)mm Gyors mérés ±(6 + 2ppmxD)mm Fehér felületre Szabatos mérés ±(3 + 2ppmxD)mm 200 méterig ±(5 + 10ppmxD)mm m között 13

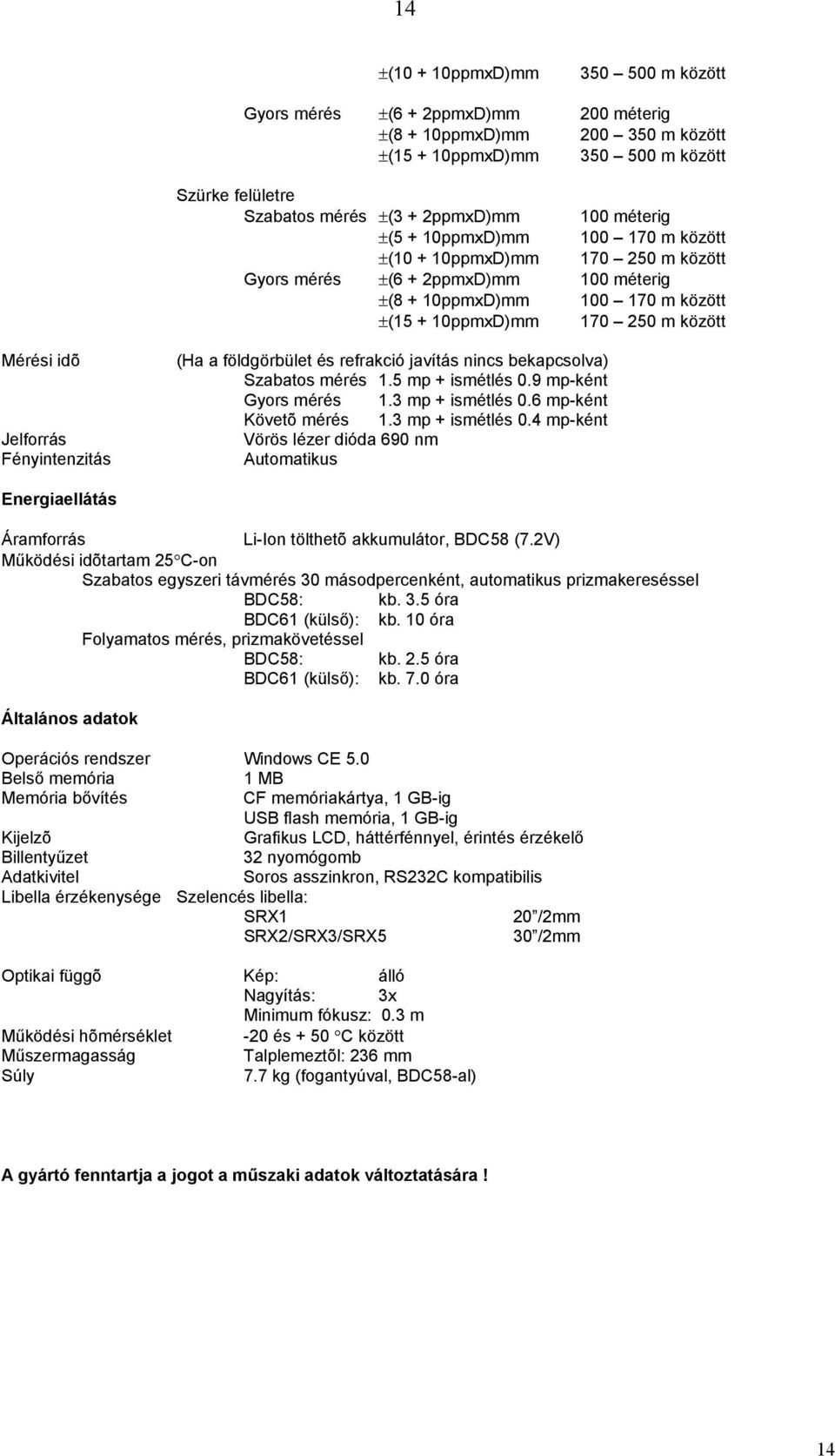

14 14 ±( ppmxD)mm m között Gyors mérés ±(6 + 2ppmxD)mm 200 méterig ±(8 + 10ppmxD)mm m között ±( ppmxD)mm m között Szürke felületre Szabatos mérés ±(3 + 2ppmxD)mm 100 méterig ±(5 + 10ppmxD)mm m között ±( ppmxD)mm m között Gyors mérés ±(6 + 2ppmxD)mm 100 méterig ±(8 + 10ppmxD)mm m között ±( ppmxD)mm m között Mérési idõ Jelforrás Fényintenzitás (Ha a földgörbület és refrakció javítás nincs bekapcsolva) Szabatos mérés 1.5 mp + ismétlés 0.9 mp-ként Gyors mérés 1.3 mp + ismétlés 0.6 mp-ként Követõ mérés 1.3 mp + ismétlés 0.4 mp-ként Vörös lézer dióda 690 nm Automatikus Energiaellátás Áramforrás Li-Ion tölthetõ akkumulátor, BDC58 (7.2V) Működési idõtartam 25 C-on Szabatos egyszeri távmérés 30 másodpercenként, automatikus prizmakereséssel BDC58: kb. 3.5 óra BDC61 (külső): kb. 10 óra Folyamatos mérés, prizmakövetéssel BDC58: kb. 2.5 óra BDC61 (külső): kb. 7.0 óra Általános adatok Operációs rendszer Windows CE 5.0 Belső memória 1 MB Memória bővítés CF memóriakártya, 1 GB-ig USB flash memória, 1 GB-ig Kijelzõ Grafikus LCD, háttérfénnyel, érintés érzékelő Billentyűzet 32 nyomógomb Adatkivitel Soros asszinkron, RS232C kompatibilis Libella érzékenysége Szelencés libella: SRX1 20 /2mm SRX2/SRX3/SRX5 30 /2mm Optikai függõ Kép: álló Nagyítás: 3x Minimum fókusz: 0.3 m Működési hõmérséklet -20 és + 50 C között Műszermagasság Talplemeztõl: 236 mm Súly 7.7 kg (fogantyúval, BDC58-al) A gyártó fenntartja a jogot a műszaki adatok változtatására! 14

15 15 GARANCIALEVÉL A Sokkia Kft. garanciát vállal SOKKIA szintezõk, digitális teodolitok, távmérõk, mérõállomások és kitűzõ lézerek minden tipusára attól a naptól számítva amikor azok átadásra kerültek, feltételezve azt, hogy a kezelési instrukciókat szigorúan betartották. A garancia idõtartama 3 év. A garancia nem terjed ki az olyan hibákra, amelyek a használati utasítás figyelmen kívül hagyása, gondatlan kezelés, baleset, hozzá nem értõ beavatkozás vagy a terméken való változtatásnak köszönhetõen keletkeztek, továbbá olyan megrongálódásra, amely a termék szállítása vagy helytelen tárolása miatt következett be. - A műszer hordtáskájában található tartozékokra (akku, töltõ stb.) csak egy év garancia vonatkozik. MÁRKASZERVIZ Ezennel tájékoztatjuk Tisztelt Partnereinket arról, hogy az általunk Magyarországra szállított termékek szervizelését a garanciális idõ tartama alatt és azon túl is márkaszervizünk látja el. A márkaszervíz szakemberei az Önök kérésére működésbe helyezik és a garanciális idõ alatt ellenõrzik a terméket, továbbá kijavítják azokat a hibákat amelyek a garanciális idõ alatt fordulnak elõ. Az elõbbiekben említett garanciális tevékenységek díjtalanok. A garancián kívül, vagy a garancia lejárta után a javítás az Önök külön megrendelése alapján az Önök költségére történik a márkaszervíz útján. A szervíz címe: SOKKIA Kft. Felvevőhely: Sokkia Kft. Pécs, Légszeszgyár u. 17. Budapest, Bosnyák tér 5. I Telefon/Fax: 72/ A termék adatai: A termék megnevezése:... A termék gyári sorszáma:... Átvételének dátuma:... Garancia lejár...-n.... átadó 15
