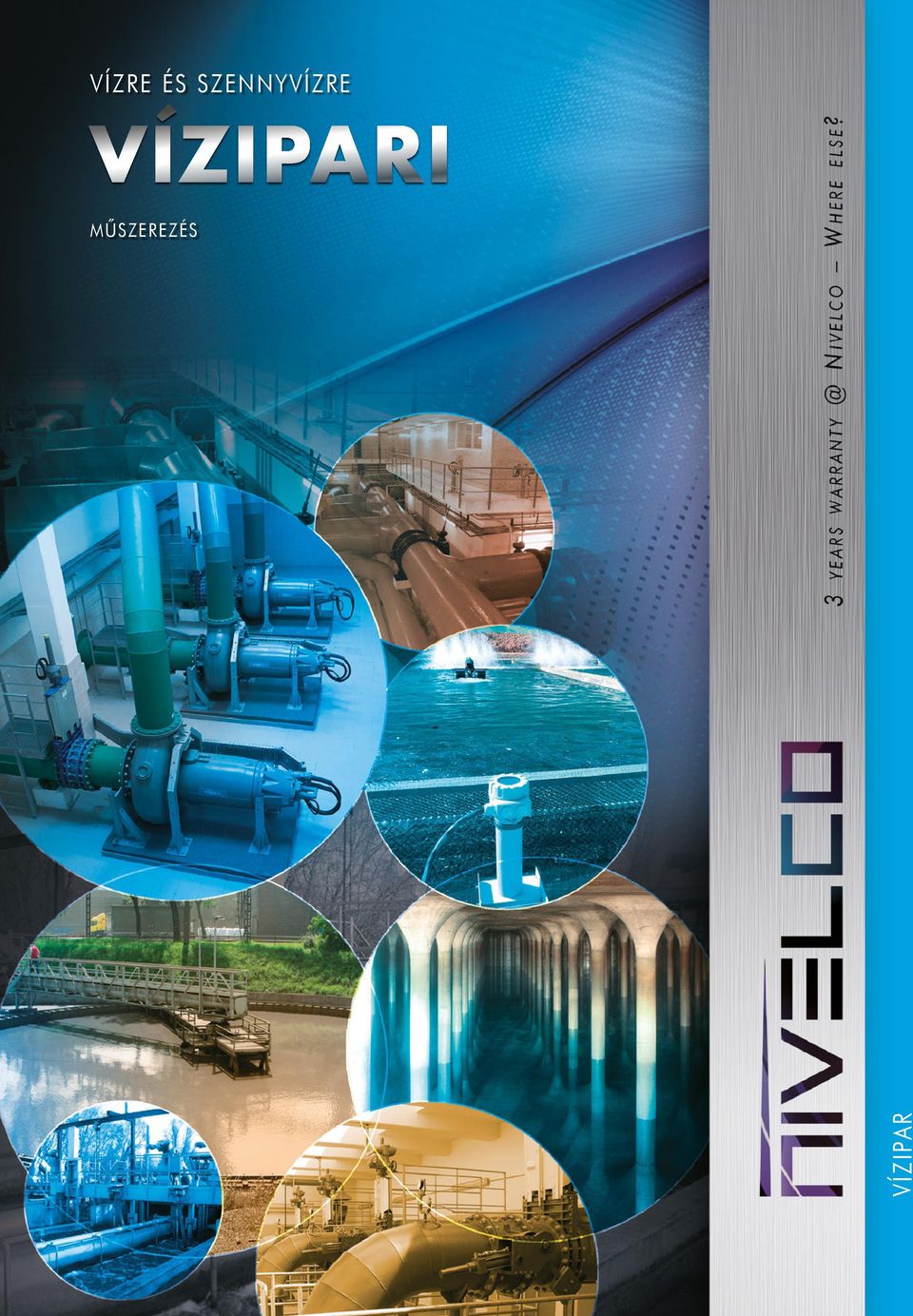

1 VÍZRE ÉS SZENNYVÍZRE MŰSZEREZÉS VÍZIPAR

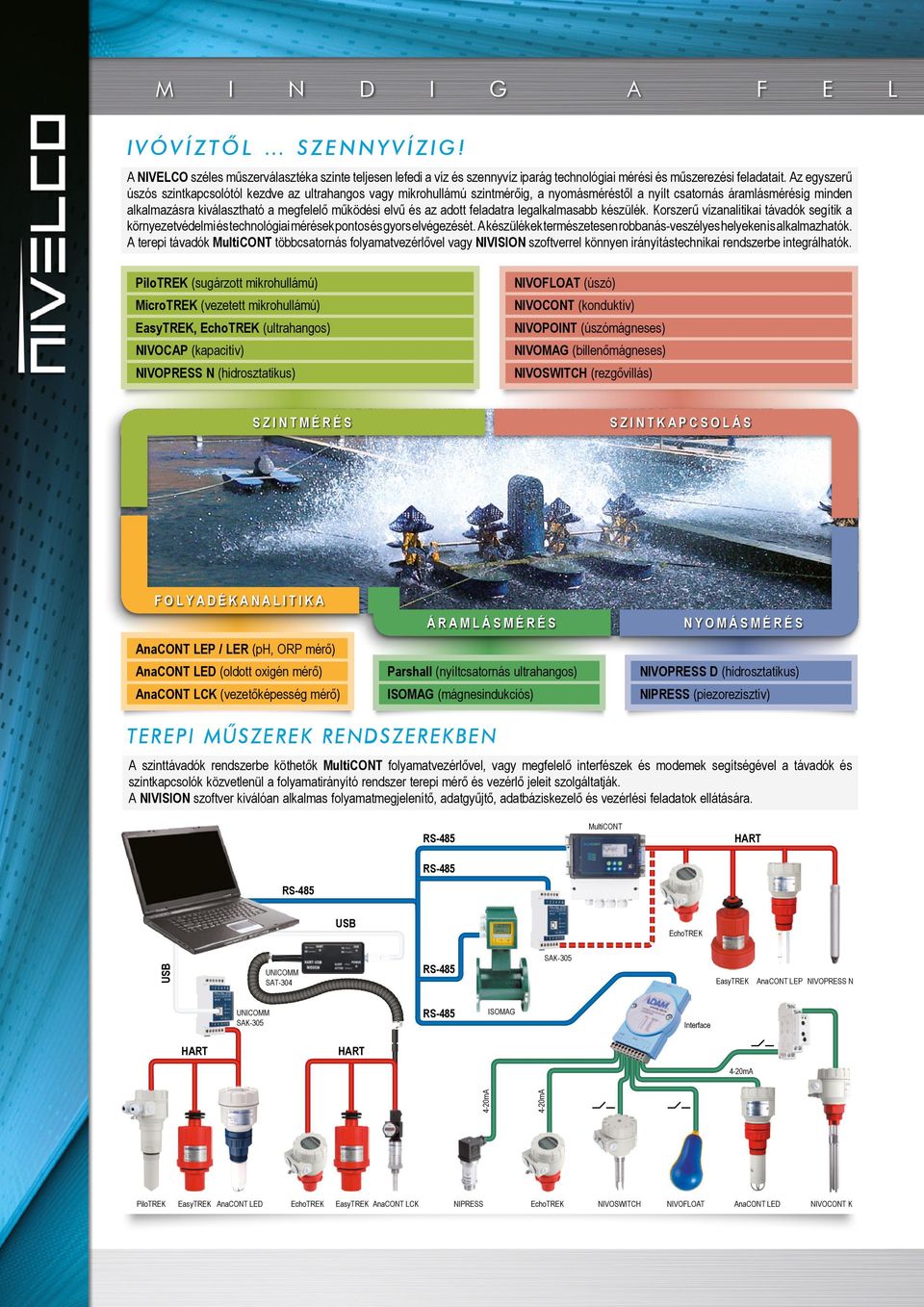

2 M I N D I G A F E IVÓVÍZTŐL SZENNYVÍZIG! A NIVELCO széles műszerválasztéka szinte teljesen lefedi a víz és szennyvíz iparág technológiai mérési és műszerezési feladatait. Az egyszerű úszós szint kapcsolótól kezdve az ultrahangos vagy mikro hullámú szintmérőig, a nyomás méréstől a nyílt csatornás áramlásmérésig minden alkalmazásra kiválasztható a megfelelő működési elvű és az adott feladatra legalkalmasabb készülék. Korszerű vízanalitikai távadók segítik a környezetvédelmi és technológiai mérések pontos és gyors elvégezését. A készülékek természetesen robbanás-veszélyes helyeken is alkalmazhatók. A terepi távadók MultiCONT többcsatornás folyamatvezérlővel vagy NIVISION szoftverrel könnyen irányítástechnikai rendszerbe integrálhatók. (sugárzott mikrohullámú) NIVOFLOAT (úszó) MicroTREK (vezetett mikrohullámú) NIVOCONT (konduktív), (ultrahangos) NIVOPOINT (úszómágneses) NIVOCAP (kapacitív) NIVOMAG (billenőmágneses) (hidrosztatikus) (rezgővillás) SZINTMÉRÉS SZINTKAPCSOLÁS FOLYADÉKANALITIKA ÁRAMLÁSMÉRÉS NYOMÁSMÉRÉS AnaCONT LEP / LER (ph, ORP mérő) AnaCONT LED (oldott oxigén mérő) Parshall (nyíltcsatornás ultrahangos) NIVOPRESS D (hidrosztatikus) AnaCONT LCK (vezetőképesség mérő) (mágnesindukciós) (piezorezisztív) TEREPI MŰSZEREK RENDSZEREKBEN A szinttávadók rendszerbe köthetők MultiCONT folyamatvezérlővel, vagy megfelelő interfészek és modemek segítségével a távadók és szintkapcsolók közvetlenül a folyamatirányító rendszer terepi mérő és vezérlő jeleit szolgáltatják. A NIVISION szoftver kiválóan alkalmas folyamatmegjelenítő, adatgyűjtő, adatbáziskezelő és vezérlési feladatok ellátására. MultiCONT HART USB USB SAK-305 UNICOMM SAT-304 AnaCONT LEP UNICOMM SAK-305 HART Interface HART AnaCONT LED AnaCONT LCK 4-20mA 4-20mA 4-20mA NIVOFLOAT AnaCONT LED NIVOCONT K L

elvű és az adott feladatra legalkalmasabb készülék. Korszerű vízanalitikai távadók segítik a környezetvédelmi és technológiai mérések pontos és gyors elvégezését.

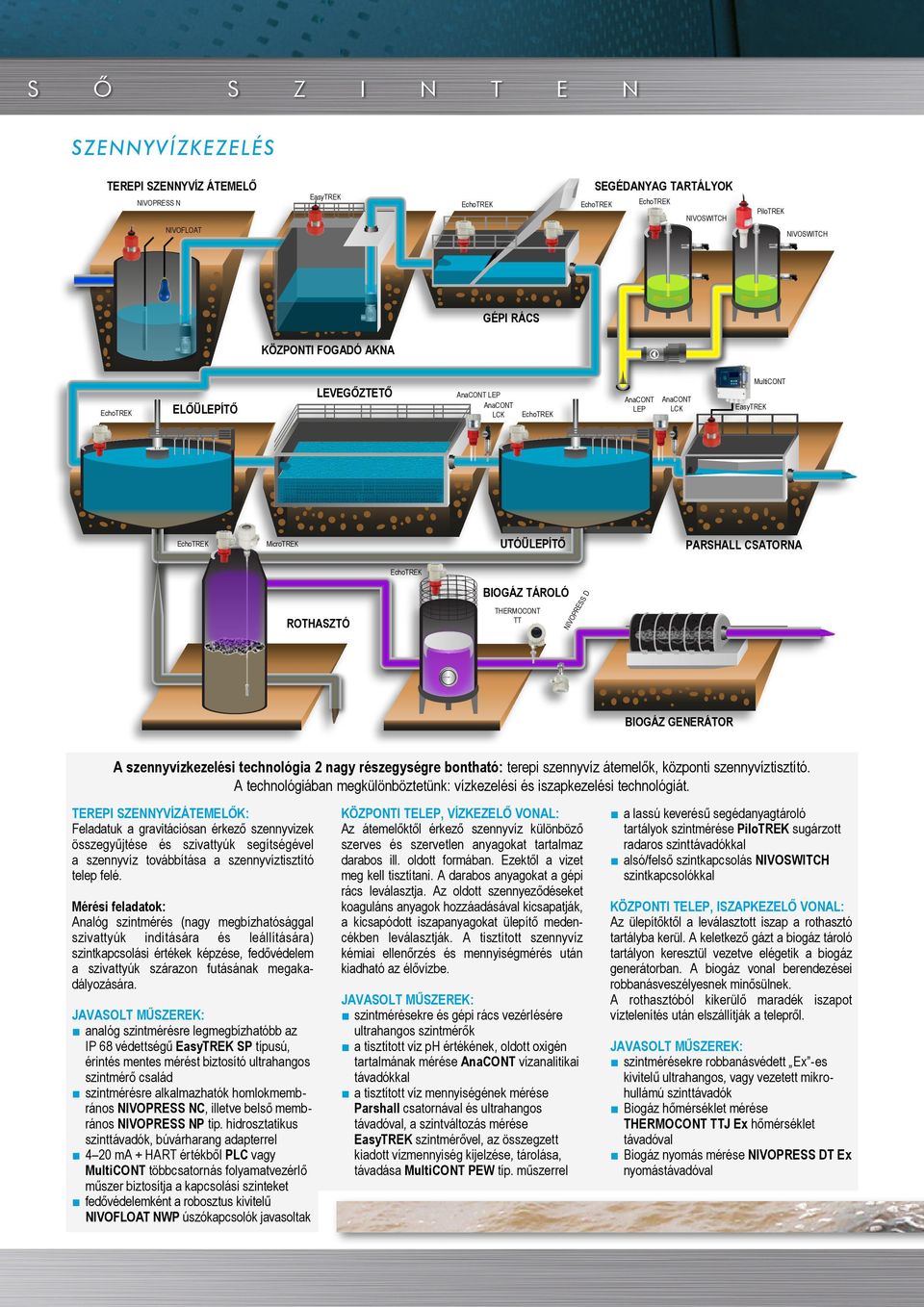

3 Ő S Z I N T E N SZENNYVÍZKEZELÉS TEREPI SZENNYVÍZ ÁTEMELŐ SEGÉDANYAG TARTÁLYOK NIVOPRESS N NIVOFLOAT GÉPI RÁCS KÖZPONTI FOGADÓ AKNA LEVEGŐZTETŐ ELŐÜLEPÍTŐ MultiCONT AnaCONT LEP AnaCONT LCK AnaCONT LEP UTÓÜLEPÍTŐ MicroTREK AnaCONT LCK PARSHALL CSATORNA SS RE THERMOCONT TT OP ROTHASZTÓ D BIOGÁZ TÁROLÓ NIV S BIOGÁZ GENERÁTOR A szennyvízkezelési technológia 2 nagy részegységre bontható: terepi szennyvíz átemelők, központi szennyvíztisztító. A technológiában megkülönböztetünk: vízkezelési és iszapkezelési technológiát. TEREPI SZENNYVÍZÁTEMELŐK: Feladatuk a gravitációsan érkező szennyvizek összegyűjtése és szivattyúk segítségével a szennyvíz továbbítása a szennyvíztisztító telep felé. Mérési feladatok: Analóg szintmérés (nagy megbízhatósággal szivattyúk indítására és leállítására) szintkapcsolási értékek képzése, fedővédelem a szivattyúk szárazon futásának megakadályozására. analóg szintmérésre legmegbízhatóbb az IP 68 védettségű SP típusú, érintés mentes mérést biztosító ultrahangos szintmérő család szintmérésre alkalmazhatók homlokmembrános C, illetve belső membrános NIVOPRESS NP tip. hidrosztatikus szinttávadók, búvárharang adapterrel 4 20 ma + HART értékből PLC vagy MultiCONT többcsatornás folyamatvezérlő műszer biztosítja a kapcsolási szinteket fedővédelemként a robosztus kivitelű NIVOFLOAT NWP úszókapcsolók javasoltak KÖZPONTI TELEP, VÍZKEZELŐ VONAL: Az átemelőktől érkező szennyvíz különböző szerves és szervetlen anyagokat tartalmaz darabos ill. oldott formában. Ezektől a vizet meg kell tisztítani. A darabos anyagokat a gépi rács leválasztja. Az oldott szennyeződéseket koaguláns anyagok hozzáadásával kicsapatják, a kicsapódott iszapanyagokat ülepítő medencékben leválasztják. A tisztított szennyvíz kémiai ellenőrzés és mennyiségmérés után kiadható az élővízbe. szintmérésekre és gépi rács vezérlésére ultrahangos szintmérők a tisztított víz ph értékének, oldott oxigén tartalmának mérése AnaCONT vízanalitikai távadókkal a tisztított víz mennyiségének mérése Parshall csatornával és ultrahangos távadóval, a szintváltozás mérése szintmérővel, az összegzett kiadott vízmennyiség kijelzése, tárolása, távadása MultiCONT PEW típ. műszerrel a lassú keverésű segédanyagtároló tartályok szintmérése sugárzott radaros szinttávadókkal alsó/felső szintkapcsolás szintkapcsolókkal KÖZPONTI TELEP, ISZAPKEZELŐ VONAL: Az ülepítőktől a leválasztott iszap a rothasztó tartályba kerül. A keletkező gázt a biogáz tároló tartályon keresztül vezetve elégetik a biogáz generátorban. A biogáz vonal berendezései robbanásveszélyesnek minősülnek. A rothasztóból kikerülő maradék iszapot víztelenítés után elszállítják a telepről. szintmérésekre robbanásvédett Ex -es kivitelű ultrahangos, vagy vezetett mikrohullámú szinttávadók Biogáz hőmérséklet mérése THERMOCONT TTJ Ex hőmérséklet távadóval Biogáz nyomás mérése NIVOPRESS DT Ex nyomástávadóval

szennyvíz átemelők, központi szennyvíztisztító. A technológiában megkülönböztetünk: vízkezelési és iszapkezelési technológiát.

4 VÍZTERMELÉS AnaCONT LEP THERMOCONT TT SZŰRŐK NIVOMAG KUTAK ÜLEPÍTŐ SEGÉDANYAG TÁROLÓ NIVOCAP NIVOCAP NIVOCAP VÍZTORONY NIVOPRESS D NYOMÁSFOKOZÓ HIDROFOROK A víztermelési technológia 3 nagy részegységre bontható: víztermelő kutak, vízkezelés, víz elosztó hálózat. VÍZTERMELŐ KUTAK: A víztermelő kutak a vízben gazdag talajrétegekben helyezkednek el, s a kútba leengedett szivattyú segítségével továbbítják a nyers vizet a központi vízkezelő létesítménybe. Mérési feladatok: kút mindenkori vízszintje víz hőmérséklete termelő kút víznyomása termelt víz mennyisége kút leszívás elleni védelme analóg szintmérés hidrosztatikus szinttávadókkal, amelyek a szinten kívül mérik a víz hőmérsékletét is analóg nyomásmérés NIVOPRESS NZK piezorezisztív nyomástávadókkal mennyiségmérés mágnesindukciós áramlásmérővel: távadó család VÍZKEZELÉS: A kutaktól érkező nyersvíz különböző szerves és szervetlen anyagokat tartalmaz, melyektől a vizet meg kell tisztítani. Ez történhet a szűrőkön való átáramoltatással, illetve koaguláns anyagok hozzáadásával, melyek a nem kívánatos anyagokat kicsapatják. Az így keletkezett iszapszerű anyagokat ülepítő medencékben leválasztják. analóg nyomásmérés típusú nyomástávadókkal analóg szintmérések ultrahangos szinttávadókkal tároló tartály folyamatos szintmérése sugárzott radaros távadókkal a tisztított víz ph értékének mérése AnaCONT analitikai műszerekkel alsó/felső szintkapcsolás, ill. NIVOMAG szintkapcsolókkal VÍZ ELOSZTÓ HÁLÓZAT: A víz fogyasztókhoz történő eljuttatása érdekében a hálózati nyomást meg kell növelni. Ez történhet nyomásfokozó szivattyúkkal, víztoronnyal, hidrofor teleppel. nyomásszabályozás a hidroforoknál nyomástávadókkal és UNICONT szabályozóval vízszintszabályozás a hidroforoknál NIVOCAP szinttávadókkal és UNICONT szabályozóval vízszint mérése a víztoronynál ultrahangos szintmérővel felülről, vagy fenéknyomás mérése a víztorony lábánál NIVOPRESS D típusú hidrosztatikus szinttávadóval

VÍZTERMELŐ KUTAK: A víztermelő kutak a vízben gazdag talajrétegekben helyezkednek el, s a kútba leengedett szivattyú segítségével továbbítják a nyers vizet a központi vízkezelő létesítménybe.

5 MŰSZERVÁLASZTÉK NIVOFLOAT Vízre és szennyvízre Tartályok, medencék szintkapcsolása Töltés-ürítés vezérlés Szennyvízátemelő szintkapcsolás Fedővédelem IP68 védettség Medencék, aknák szintmérése Szennyvízátemelők vezérlése Tartályok töltése, ürítése Áramlásmérés Térfogatszámítás NIVOCONT Elektronikus szintkapcsoló Vezetőképes folyadékokhoz Kompakt és szeparált kivitel Töltés-ürítés vezérlés Vízbetörésjelző Szintmérés medencékben, aknákban Töltés-ürítés vezérlés Áramlásmérés Térfogatszámítás Folyadékok masszák és emulziók nagy pontosságú szintmérésére Nagy nyomás, magas közeghőmérséklet Kutak leszívásvédelme Tartályok, medencék szintmérése Szennyvízátemelők vezérlése

folyadékokhoz Kompakt és szeparált kivitel Töltés-ürítés vezérlés Vízbetörésjelző Szintmérés medencékben, aknákban Töltés-ürítés vezérlés Áramlásmérés Térfogatszámítás

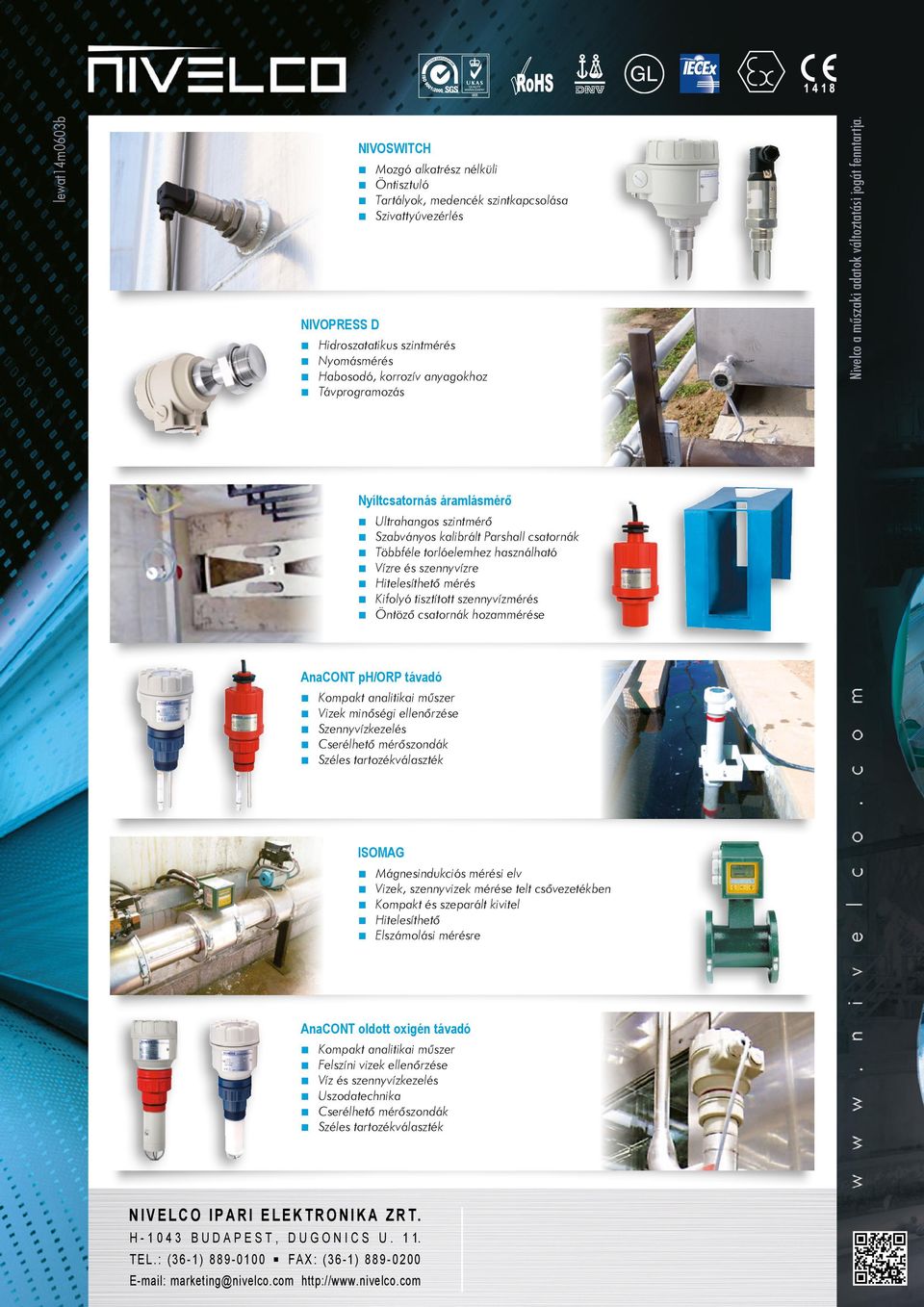

6 lewat14m0603b Mozgó alkatrész nélküli Öntisztuló Tartályok, medencék szintkapcsolása Szivattyúvezérlés NIVOPRESS D Hidroszatatikus szintmérés Nyomásmérés Habosodó, korrozív anyagokhoz Nivelco a mûszaki adatok változtatási jogát fenntartja. Nyíltcsatornás áramlásmérő Ultrahangos szintmérő Szabványos kalibrált Parshall csatornák Többféle torlóelemhez használható Vízre és szennyvízre Hitelesíthető mérés Kifolyó tisztított szennyvízmérés Öntöző csatornák hozammérése AnaCONT ph/orp távadó Kompakt analitikai műszer Vizek minőségi ellenőrzése Szennyvízkezelés Cserélhető mérőszondák Széles tartozékválaszték Mágnesindukciós mérési elv Vizek, szennyvizek mérése telt csővezetékben Kompakt és szeparált kivitel Hitelesíthető Elszámolási mérésre AnaCONT oldott oxigén távadó Kompakt analitikai műszer Felszíni vizek ellenőrzése Víz és szennyvízkezelés Uszodatechnika Cserélhető mérőszondák Széles tartozékválaszték NIVELCO IPARI ELEKTRONIKA ZRT. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) FAX: (36-1) marketing@nivelco.com

Nyíltcsatornás áramlásmérő Ultrahangos szintmérő Szabványos kalibrált Parshall csatornák Többféle torlóelemhez használható Vízre és szennyvízre Hitelesíthető mérés Kifolyó tisztított szennyvízmérés
