1 MIXA típusú járművek új vezetőállás pult funkcionális bemutatása

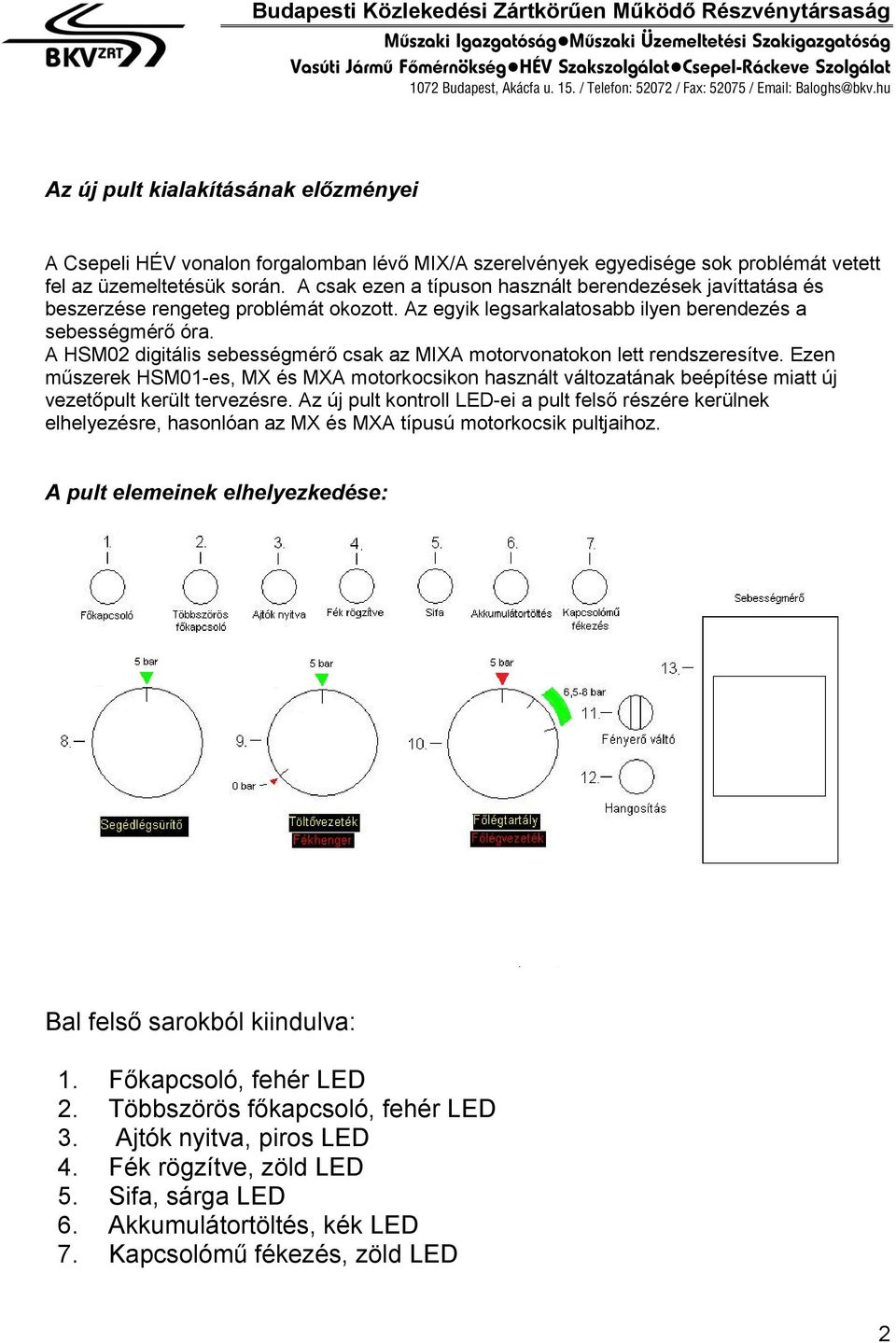

2 Budapesti Közlekedési Zártkörűen Működő Részvénytársaság Műszaki Igazgatóság Műszaki Üzemeltetési Szakigazgatóság Vasúti Jármű Főmérnökség HÉV Szakszolgálat Csepel-Ráckeve Szolgálat 1072 Budapest, Akácfa u. 15. / Telefon: / Fax: / Baloghs@bkv.hu Az új pult kialakításának előzményei A Csepeli HÉV vonalon forgalomban lévő MIX/A szerelvények egyedisége sok problémát vetett fel az üzemeltetésük során. A csak ezen a típuson használt berendezések javíttatása és beszerzése rengeteg problémát okozott. Az egyik legsarkalatosabb ilyen berendezés a sebességmérő óra. A HSM02 digitális sebességmérő csak az MIXA motorvonatokon lett rendszeresítve. Ezen műszerek HSM01-es, MX és MXA motorkocsikon használt változatának beépítése miatt új vezetőpult került tervezésre. Az új pult kontroll LED-ei a pult felső részére kerülnek elhelyezésre, hasonlóan az MX és MXA típusú motorkocsik pultjaihoz. A pult elemeinek elhelyezkedése: Bal felső sarokból kiindulva: 1. Főkapcsoló, fehér LED 2. Többszörös főkapcsoló, fehér LED 3. Ajtók nyitva, piros LED 4. Fék rögzítve, zöld LED 5. Sifa, sárga LED 6. Akkumulátortöltés, kék LED 7. Kapcsolómű fékezés, zöld LED 2

3 8. Segédlégsűrítő egy mutatós nyomásmérő, sárga felirattal, egy darab sárga mutatóval, 5 bar jelölése 12 óraállásnál világos zöld telinyilall 9. Töltővezeték és Fékhenger két mutatós nyomásmérő, töltővezeték sárga felirattal és sárga mutatóval, és 5 bar jelölése 12 óraállásnál világos zöld telinyilall, valamint a fékhenger piros felirattal és piros mutatóval, és 0 bar jelölése 7 óraállásnál piros telinyilall. 10. Főlégtartály és Főlégvezeték két mutatós nyomásmérő, főlégtartály sárga felirattal és sárga mutatóval, és 6,5-8 bar jelölése 1-től 3 óraállásig világos zöld teli félkörrel, valamint a főlégvezeték piros felirattal és piros mutatóval, és 5 bar jelölése 12 óraállásnál piros telinyilall. 11. Fényerő váltó fekete kapcsoló középállásba fehér vonással 12. Hangosítás piros színű nyomógomb 13. HSM01 sebességmérő piros hétszegmenses kijelző Az új vezetőpult új jelző LED-ek elhelyezése a következő sorrendben történik (balról): SORSZÁM FELIRAT JELZŐ FÉNYE 1. Főkapcsoló fehér 2. Többszörös főkapcsoló fehér 3. Ajtók nyitva piros 4. Fék rögzítve zöld 5. SIFA sárga 6. Akkumulátortöltés kék 7. Kapcsolómű fékezés zöld Továbbá a pultba a következő elemek is beépítésre kerültek: 8. Segédlégsűrítő nyomásmérő műszer 9. Töltővezeték/Fékhenger nyomásmérő műszer 10. Főlégtartály/Főlégvezeték nyomásmérő műszer 11. Fényerő váltó (éjszakai/nappali) átkapcsoló 12. Hangosítás nyomógomb 13. HSM01 sebességmérő műszer Az ajtó visszajelző LED mindig teljes fénnyel világít, a többihez egy éjszaka/nappali átkapcsoló(11.) is tartozik. Az új pulton új hangosítás nyomógomb(12.) kerül elhelyezésre. A nyomásmérő műszerek (8., 9., 10.) LED-es háttérvilágítással vannak ellátva. A műszerek üzemi nyomás jelölései közvetlenül a műszerek mellé, a pultba be vannak gravírozva. PULT FELIRATOZÁS SZÍNEI Pult alapszíne: RAL 7026 fényes sötétszürke 3

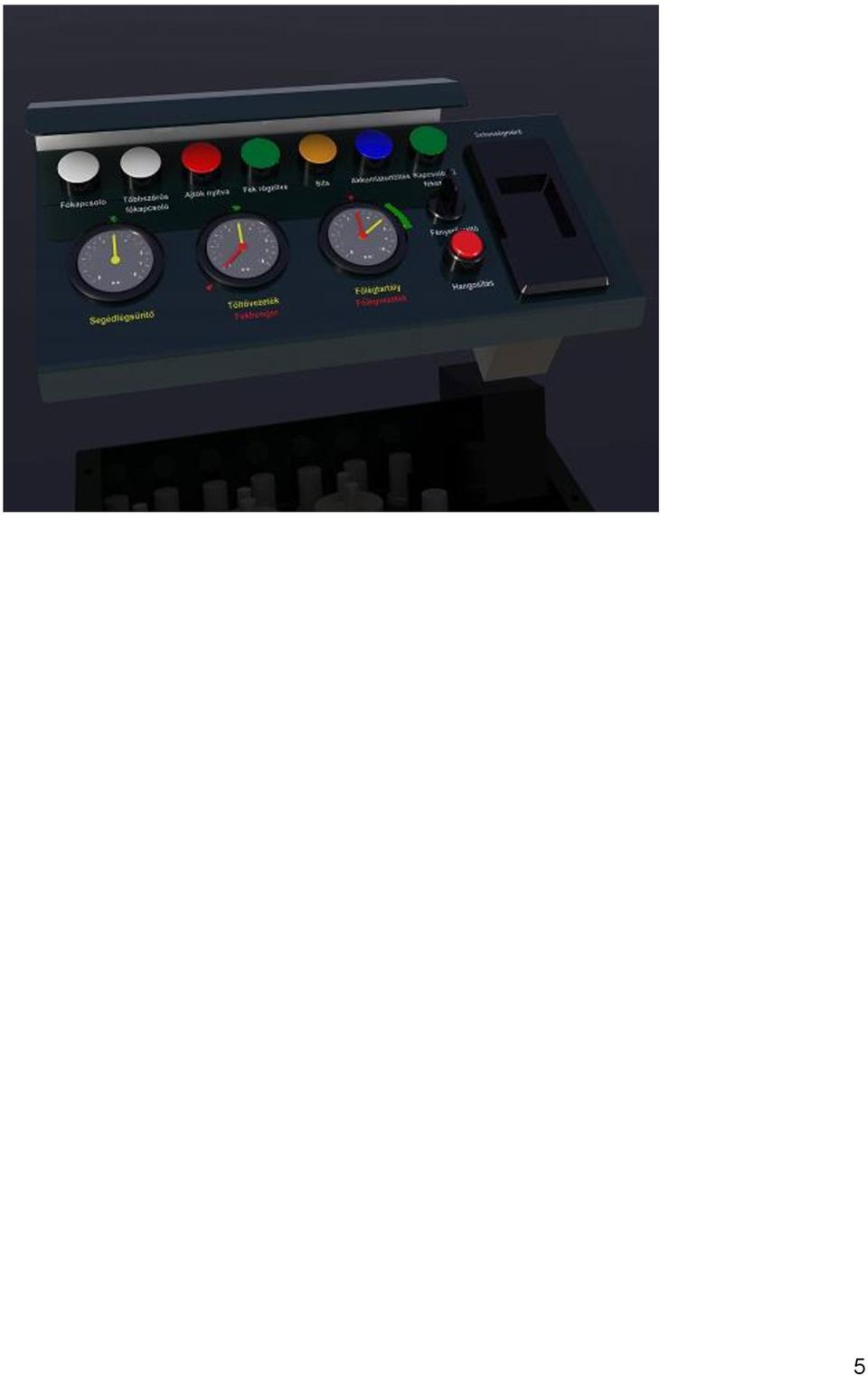

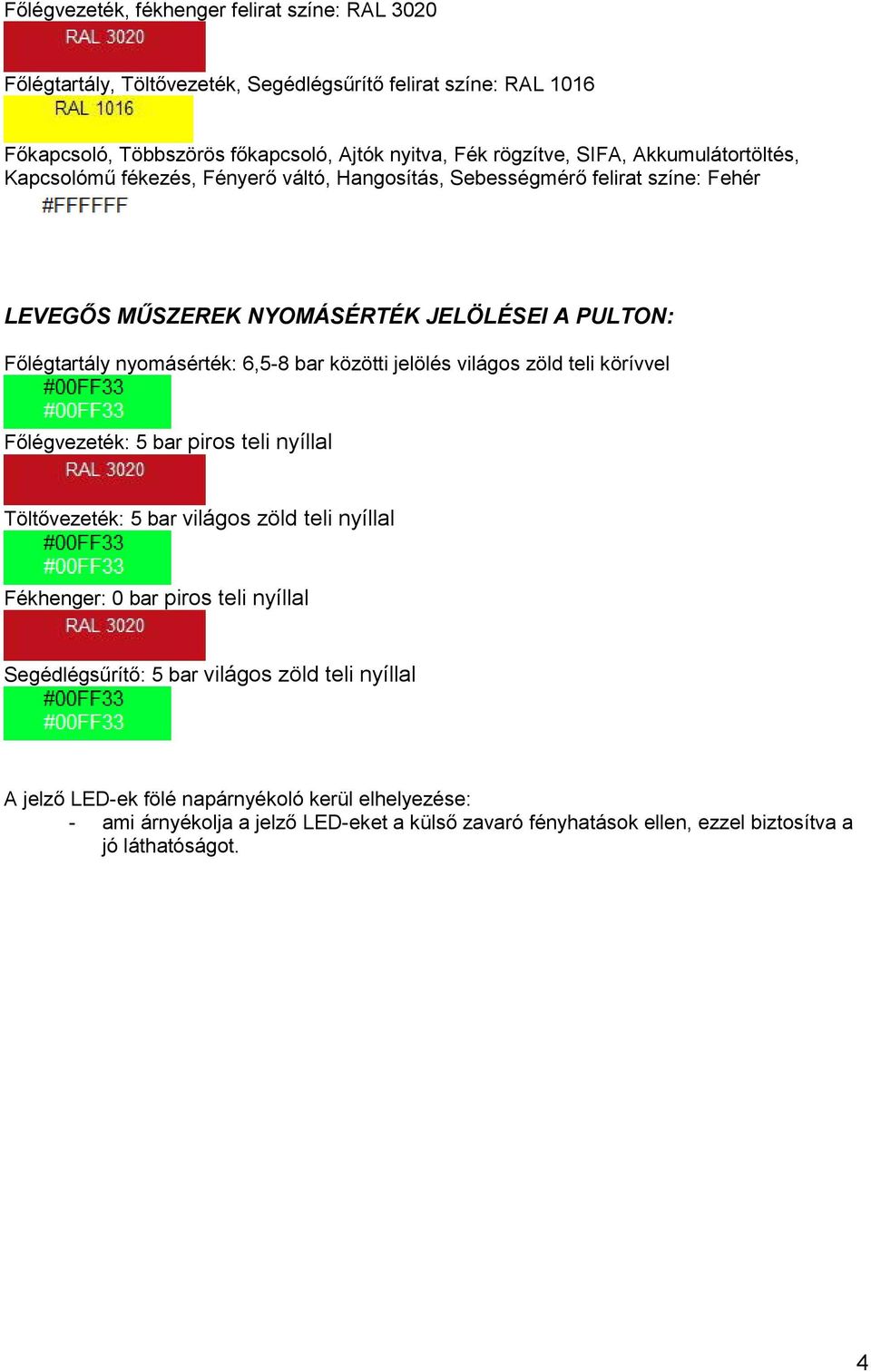

4 Főlégvezeték, fékhenger felirat színe: RAL 3020 Főlégtartály, Töltővezeték, Segédlégsűrítő felirat színe: RAL 1016 Főkapcsoló, Többszörös főkapcsoló, Ajtók nyitva, Fék rögzítve, SIFA, Akkumulátortöltés, Kapcsolómű fékezés, Fényerő váltó, Hangosítás, Sebességmérő felirat színe: Fehér LEVEGŐS MŰSZEREK NYOMÁSÉRTÉK JELÖLÉSEI A PULTON: Főlégtartály nyomásérték: 6,5-8 bar közötti jelölés világos zöld teli körívvel Főlégvezeték: 5 bar piros teli nyíllal Töltővezeték: 5 bar világos zöld teli nyíllal Fékhenger: 0 bar piros teli nyíllal Segédlégsűrítő: 5 bar világos zöld teli nyíllal A jelző LED-ek fölé napárnyékoló kerül elhelyezése: - ami árnyékolja a jelző LED-eket a külső zavaró fényhatások ellen, ezzel biztosítva a jó láthatóságot. 4
