1 ENVIRO 30 TÍPUSÚ TÜZELÉSTECHNIKAI BEÁLLÍTÓ MŐSZER GÉPKÖNYV Gyártó: Stieber Levegıtisztaság-védelmi Bt Budapest, Nyerges u. 6. Tel/Fax: 06-1/

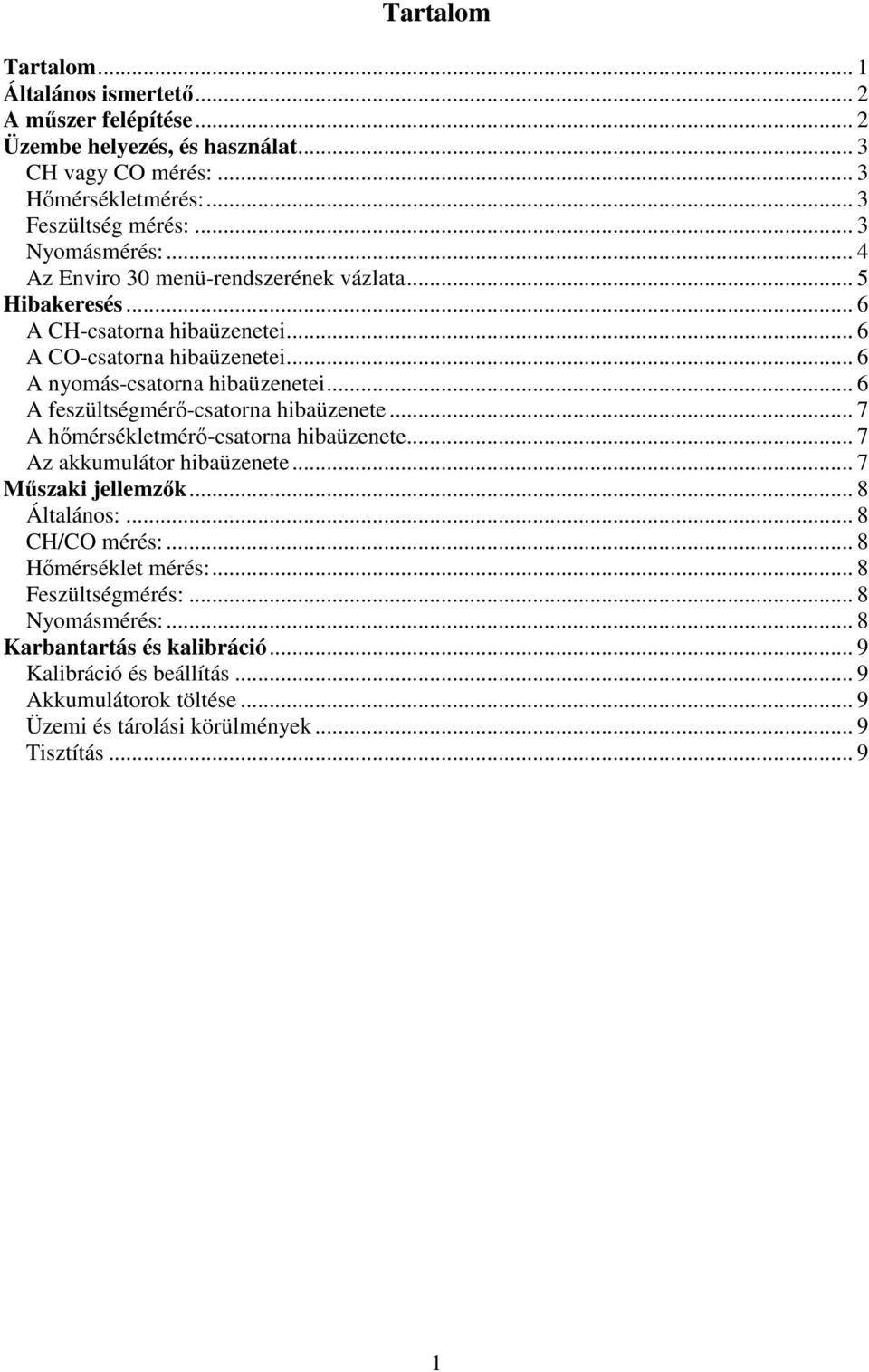

2 Tartalom Tartalom... 1 Általános ismertetı... 2 A mőszer felépítése... 2 Üzembe helyezés, és használat... 3 CH vagy CO mérés:... 3 Hımérsékletmérés:... 3 Feszültség mérés:... 3 Nyomásmérés:... 4 Az Enviro 30 menü-rendszerének vázlata... 5 Hibakeresés... 6 A CH-csatorna hibaüzenetei... 6 A CO-csatorna hibaüzenetei... 6 A nyomás-csatorna hibaüzenetei... 6 A feszültségmérı-csatorna hibaüzenete... 7 A hımérsékletmérı-csatorna hibaüzenete... 7 Az akkumulátor hibaüzenete... 7 Mőszaki jellemzık... 8 Általános:... 8 CH/CO mérés:... 8 Hımérséklet mérés:... 8 Feszültségmérés:... 8 Nyomásmérés:... 8 Karbantartás és kalibráció... 9 Kalibráció és beállítás... 9 Akkumulátorok töltése... 9 Üzemi és tárolási körülmények... 9 Tisztítás

3 Általános ismertetı Az Enviro 30 típusú többfunkciós szervizmőszer elsısorban tüzeléstechnikai berendezések bevizsgálására szolgál. A készülék tartalmaz differenciál nyomásmérı egységet, a tüzelıberendezések nyomásviszonyainak (pl. kéményhuzat) mérésére. Rendelkezik CO érzékelıvel, és gázszivárgás keresıvel, valamint mérhetı vele a füstgázok hımérséklete. A mőszer alkalmas termoelemek vizsgálatára is, nagy érzékenységő feszültségmérı egysége révén. Mindezeket az adatokat az Enviro 30 digitális formában jeleníti meg kijelzıjén. A mőszer felépítése A központi egység egy 145x90x35 mm-es, lábakkal ellátott mőanyag dobozban kapott helyet. Itt található az akkumulátor, a külsı érzékelık csatlakozói, valamint a jelfeldolgozó és vezérlı elektronika, az LCD kijelzı, és a készülék kezelı gombjai. A mőszer bal oldalán (szembıl nézve, a címoldali képen jobbra) a következı csatlakozók vannak alulról felfelé haladva: - töltı csatlakozó (alatta töltésjelzı LED), - feszültségmérı csatlakozó, - a CO (szén-monoxid) érzékelı és a CH (szénhidrogén) érzékelı csatlakozója, - a hımérı csatlakozója. A jobb oldalon található az analóg kimenet, míg a doboz tetején fıkapcsoló, és a nyomásmérı csonkok kaptak helyet. Lehetséges tartozékok: - akkumulátor-töltı (tápegység) - diffúz félvezetı szén-monoxid érzékelı fej, csatlakozó kábellel - diffúz félvezetı szénhidrogén érzékelı fej, csatlakozó kábellel - NiCr-Ni termoelem - feszültségmérı feltét - acél Prandtl-csı a dinamikus nyomás méréséhez, összekötı csövekkel A készülék 2300 mah kapacitású NiMH akkupakkal van szerelve, amely egy feltöltéssel használattól függıen kb. 8 óra használati idıt biztosít. A készülék töltés alatt is folyamatosan használható. Feltöltésre csak a gyártó által a mőszerhez szállított vagy utánrendelt hálózati töltıt használjunk! 2

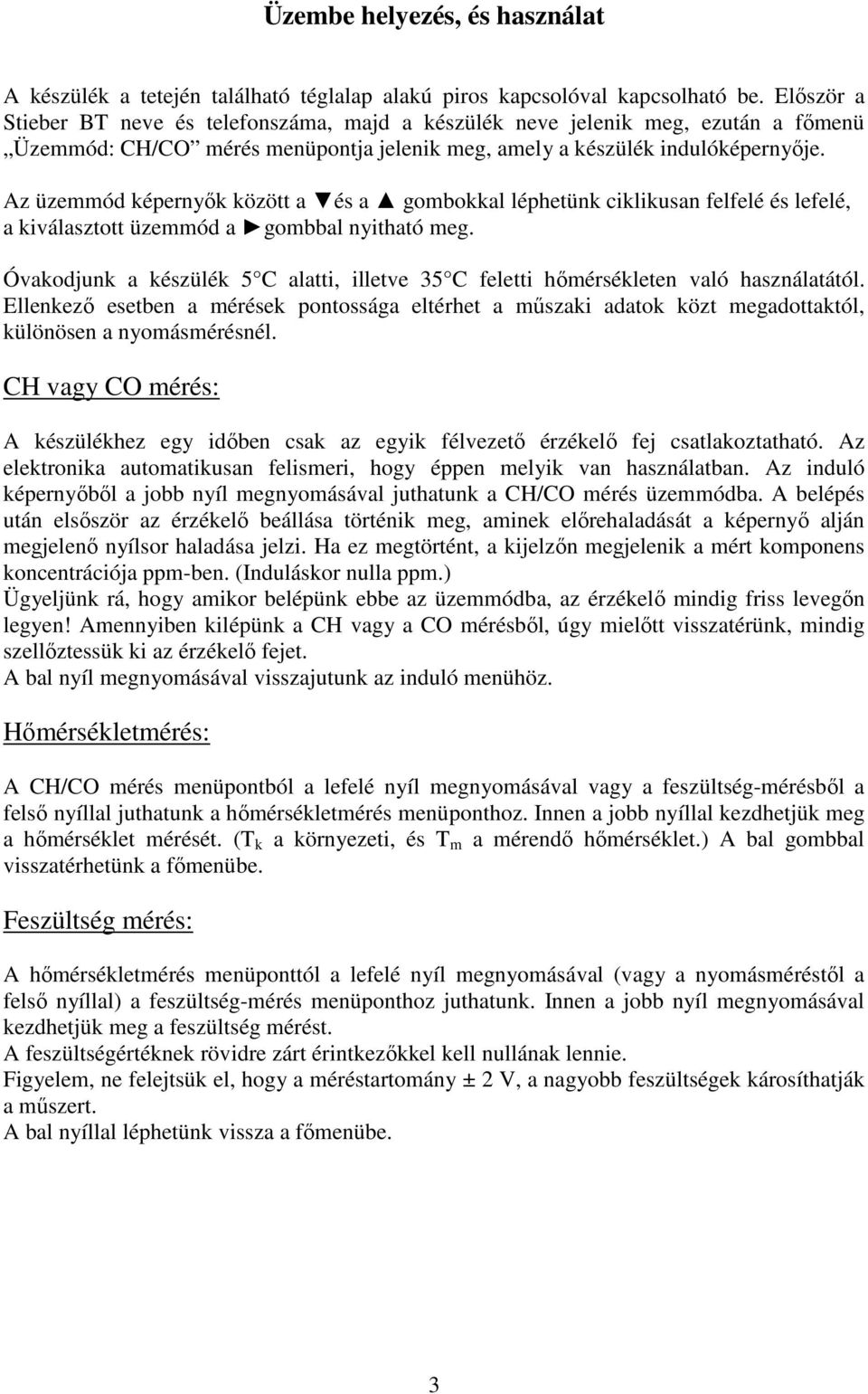

4 Üzembe helyezés, és használat A készülék a tetején található téglalap alakú piros kapcsolóval kapcsolható be. Elıször a Stieber BT neve és telefonszáma, majd a készülék neve jelenik meg, ezután a fımenü Üzemmód: CH/CO mérés menüpontja jelenik meg, amely a készülék indulóképernyıje. Az üzemmód képernyık között a és a gombokkal léphetünk ciklikusan felfelé és lefelé, a kiválasztott üzemmód a gombbal nyitható meg. Óvakodjunk a készülék 5 C alatti, illetve 35 C feletti hımérsékleten való használatától. Ellenkezı esetben a mérések pontossága eltérhet a mőszaki adatok közt megadottaktól, különösen a nyomásmérésnél. CH vagy CO mérés: A készülékhez egy idıben csak az egyik félvezetı érzékelı fej csatlakoztatható. Az elektronika automatikusan felismeri, hogy éppen melyik van használatban. Az induló képernyıbıl a jobb nyíl megnyomásával juthatunk a CH/CO mérés üzemmódba. A belépés után elsıször az érzékelı beállása történik meg, aminek elırehaladását a képernyı alján megjelenı nyílsor haladása jelzi. Ha ez megtörtént, a kijelzın megjelenik a mért komponens koncentrációja ppm-ben. (Induláskor nulla ppm.) Ügyeljünk rá, hogy amikor belépünk ebbe az üzemmódba, az érzékelı mindig friss levegın legyen! Amennyiben kilépünk a CH vagy a CO mérésbıl, úgy mielıtt visszatérünk, mindig szellıztessük ki az érzékelı fejet. A bal nyíl megnyomásával visszajutunk az induló menühöz. Hımérsékletmérés: A CH/CO mérés menüpontból a lefelé nyíl megnyomásával vagy a feszültség-mérésbıl a felsı nyíllal juthatunk a hımérsékletmérés menüponthoz. Innen a jobb nyíllal kezdhetjük meg a hımérséklet mérését. (T k a környezeti, és T m a mérendı hımérséklet.) A bal gombbal visszatérhetünk a fımenübe. Feszültség mérés: A hımérsékletmérés menüponttól a lefelé nyíl megnyomásával (vagy a nyomásméréstıl a felsı nyíllal) a feszültség-mérés menüponthoz juthatunk. Innen a jobb nyíl megnyomásával kezdhetjük meg a feszültség mérést. A feszültségértéknek rövidre zárt érintkezıkkel kell nullának lennie. Figyelem, ne felejtsük el, hogy a méréstartomány ± 2 V, a nagyobb feszültségek károsíthatják a mőszert. A bal nyíllal léphetünk vissza a fımenübe. 3

5 Nyomásmérés: A feszültség-mérés menüponttól az alsó nyíllal vagy a CH/CO méréstıl a felsı nyíllal juthatunk a nyomásméréshez. A jobb nyíllal kezdhetjük meg a nyomásmérést. A jobb nyíl ismételt megnyomásával a készülék ismételten felveszi a kiindulási nyomáskülönbséget. Ezzel megoldható, hogy egy adott kiindulási nyomáshoz képesti változás értékét közvetlenül leolvashassuk. A mőszer tetején lévı nyomásmérı csonkok a szilikon csövek segítéségével Prandl csıhöz is csatlakoztathatók, így a készülék alkalmas a füstgáz dinamikus nyomásának mérésére. Amennyiben a Prandtl-csı melyik kimeneteit nem megfelelı párosításban kapcsoljuk a készülékre, a mérés megkezdésekor a készülék nyomás polaritás nem megfelelı felirattal figyelmeztet. 4

6 Az Enviro 30 menü-rendszerének vázlata (a jellemzı képernyık alapján, CH-érzékelıt és 40 hpa-os nyomásérzékelıt feltételezve) a CO/CH csatornák kalibrációját, valamint a lehetséges hibaüzeneteket külön ábrák mutatják A K K U ** Stieber Bt ** T/f: Enviro30 CH_CO_P_U_T-mérı üzemmód: CH/CO-mérés üzemmód: hımérsékletmérés üzemmód: feszültség-mérés üzemmód: nyomás-mérés CH-szenzor beáll >>>>>>> Tk: ± xx,x C Tm: ± xxx,x C -2V < Um < +2V Um = ± xxxx,x mv Méréshatár xx hpa ~ CH_koncentráció: xxxx ppm nullpontfelvétel adott nyomáson ~ CH_csatorna: kalibrálva 0: ± x,xxx hpa M: ± x,xxx hpa Az üzemmód-választó képernyıkbıl a gomb megnyomásával az akku-teszt(ek)et aktivizálhatjuk: akku feszültsége x,x V (megfelelı) akku feszültsége x,x V -> tölteni! visszatérés a gombbal. 5

7 Hibakeresés A CH-csatorna hibaüzenetei Ha a CH-szenzor (vagy a CO-szenzor) a mérésbe való belépéskor nincsen csatlakoztatva, akkor a következı hibaüzenet jelenik meg, majd tőnik el: CH/CO_szenzort csatlakoztatni Ha a CH-szenzor (a mérésbe való belépéskor) 4 perc alatt nem áll be, akkor a következı hibaüzenet jelenik meg: (ebbıl a gombbal léphetünk ki)! ez a szenzor!! instabil! Ha a CH-mérés során akármikor az alábbi hibaüzenet jelenik meg, a mérést akadályozó lényegi hiba lépett fel: (ebbıl a gombbal léphetünk ki)! CH-szenzor!! hiba! E két utóbbi esetben forduljunk a gyártóhoz, a hiba elhárítása végett! A CO-csatorna hibaüzenetei Ha a CO-szenzor (vagy a CH-szenzor) a mérésbe való belépéskor nicsen csatlakoztatva, akkor a következı hibaüzenet jelenik meg, majd tőnik el: CH/CO_szenzort csatlakoztatni Ha a CO-szenzor (a mérésbe való belépéskor) 4 perc alatt nem áll be, akkor a következı hibaüzenet jelenik meg: (ebbıl a gombbal léphetünk ki)! ez a szenzor!! instabil! Ha a CO-mérés során akármikor az alábbi hibaüzenet jelenik meg, a mérést akadályozó lényegi hiba lépett fel: (ebbıl a gombbal léphetünk ki)! CO-szenzor!! hiba! E két utóbbi esetben forduljunk a gyártóhoz, a hiba elhárítása végett! A nyomás-csatorna hibaüzenetei Ha a nyomásérzékelı helytelen irányú nyomáskülönbséget érzékel a bemenetein, akkor annak megszőntéig az alábbi hibaüzenet jelenik meg: nyomás_polaritás nem megfelelı! 6

8 Ha a nyomásérzékelı ugyan helyes irányú de a méréshatárt meghaladó nyomáskülönbséget érzékel a bemenetein, akkor annak megszőntéig az alábbi hibaüzenet jelenik meg: a nyomásérzékelı túl van terhelve A feszültségmérı-csatorna hibaüzenete Ha a feszültségmérı helytelen ( 2V) abszolút értékő bemenı-feszültséget érzékel a bemenetén, akkor annak megszőntéig (a mért feszültség elıjelének kijelzésével) az alábbi hibaüzenet jelenik meg: -2V < Um < +2V Um = ±!!!!,! mv A hımérsékletmérı-csatorna hibaüzenete A hımérsékletmérı-csatorna nem küld hibaüzenetet. Az akkumulátor hibaüzenete Ha a készülék akkumulátorának feszültsége egy adott határ alá csökken, akkor néhány másodpercenként kb (1 mp-re) figyelmeztetı üzenet jelenik meg az akku-feszültség aktuális értékének feltüntetésével: akku feszültsége x,x V -> tölteni! Ügyeljünk arra, hogy ez esetben a mérés nincs akadályozva, de a tápfeszültség csökkenése a mőködés ki nem számítható zavarait okozhatja, ezért töltsünk! 7

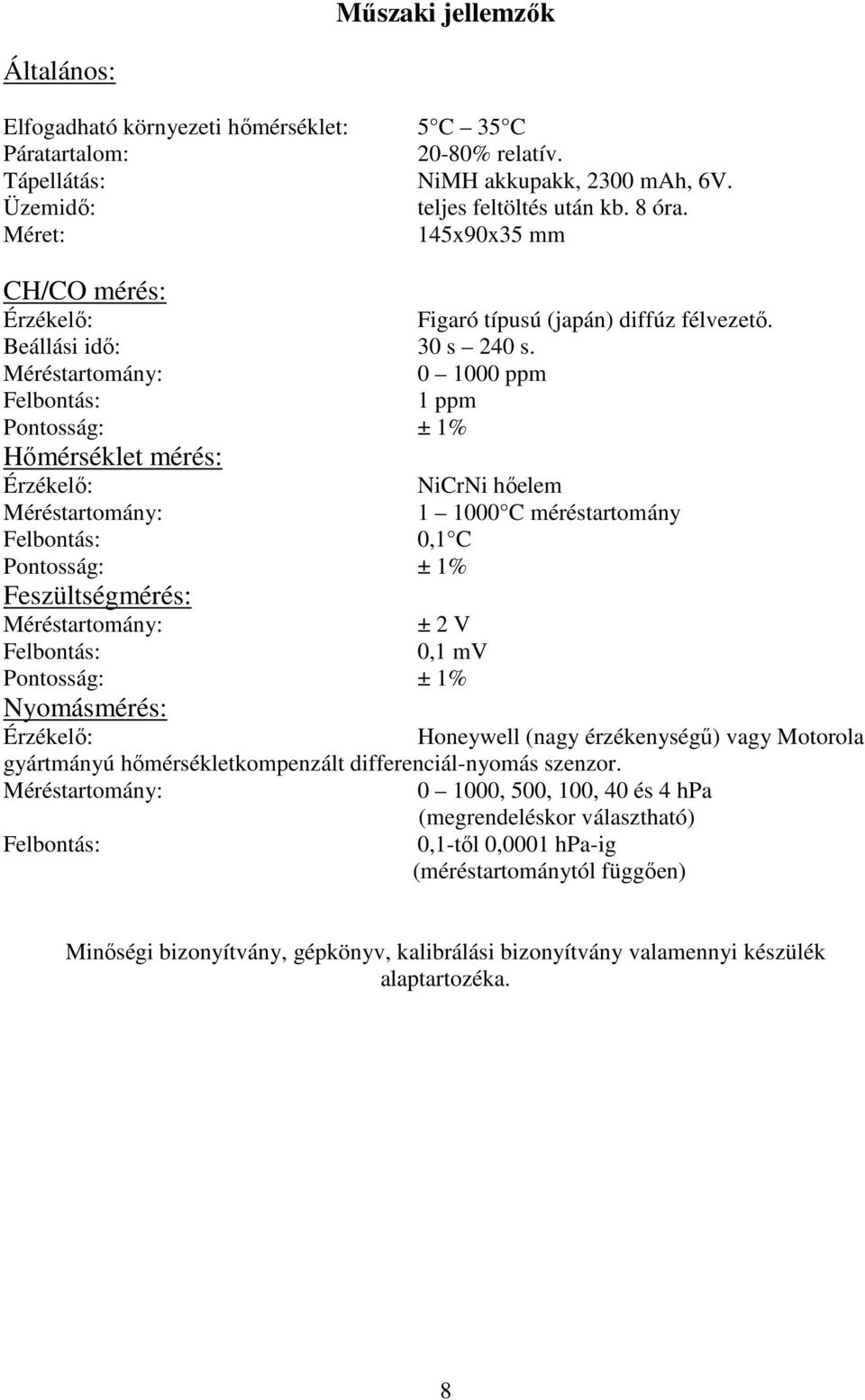

9 Mőszaki jellemzık Általános: Elfogadható környezeti hımérséklet: 5 C 35 C Páratartalom: 20-80% relatív. Tápellátás: NiMH akkupakk, 2300 mah, 6V. Üzemidı: teljes feltöltés után kb. 8 óra. Méret: 145x90x35 mm CH/CO mérés: Érzékelı: Figaró típusú (japán) diffúz félvezetı. Beállási idı: 30 s 240 s. Méréstartomány: ppm Felbontás: 1 ppm Pontosság: ± 1% Hımérséklet mérés: Érzékelı: NiCrNi hıelem Méréstartomány: C méréstartomány Felbontás: 0,1 C Pontosság: ± 1% Feszültségmérés: Méréstartomány: ± 2 V Felbontás: 0,1 mv Pontosság: ± 1% Nyomásmérés: Érzékelı: Honeywell (nagy érzékenységő) vagy Motorola gyártmányú hımérsékletkompenzált differenciál-nyomás szenzor. Méréstartomány: , 500, 100, 40 és 4 hpa (megrendeléskor választható) Felbontás: 0,1-tıl 0,0001 hpa-ig (méréstartománytól függıen) Minıségi bizonyítvány, gépkönyv, kalibrálási bizonyítvány valamennyi készülék alaptartozéka. 8

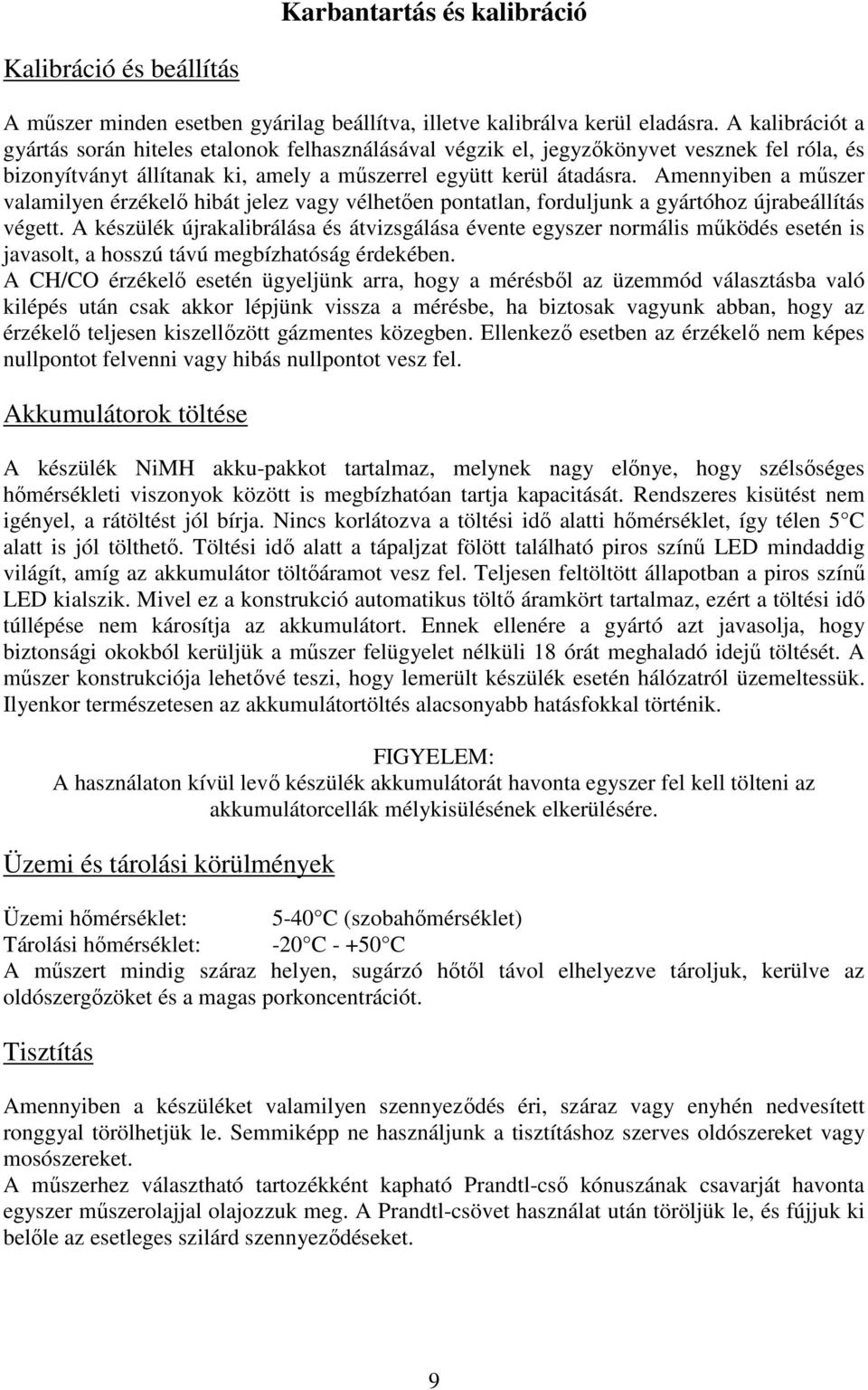

10 Karbantartás és kalibráció Kalibráció és beállítás A mőszer minden esetben gyárilag beállítva, illetve kalibrálva kerül eladásra. A kalibrációt a gyártás során hiteles etalonok felhasználásával végzik el, jegyzıkönyvet vesznek fel róla, és bizonyítványt állítanak ki, amely a mőszerrel együtt kerül átadásra. Amennyiben a mőszer valamilyen érzékelı hibát jelez vagy vélhetıen pontatlan, forduljunk a gyártóhoz újrabeállítás végett. A készülék újrakalibrálása és átvizsgálása évente egyszer normális mőködés esetén is javasolt, a hosszú távú megbízhatóság érdekében. A CH/CO érzékelı esetén ügyeljünk arra, hogy a mérésbıl az üzemmód választásba való kilépés után csak akkor lépjünk vissza a mérésbe, ha biztosak vagyunk abban, hogy az érzékelı teljesen kiszellızött gázmentes közegben. Ellenkezı esetben az érzékelı nem képes nullpontot felvenni vagy hibás nullpontot vesz fel. Akkumulátorok töltése A készülék NiMH akku-pakkot tartalmaz, melynek nagy elınye, hogy szélsıséges hımérsékleti viszonyok között is megbízhatóan tartja kapacitását. Rendszeres kisütést nem igényel, a rátöltést jól bírja. Nincs korlátozva a töltési idı alatti hımérséklet, így télen 5 C alatt is jól tölthetı. Töltési idı alatt a tápaljzat fölött található piros színő LED mindaddig világít, amíg az akkumulátor töltıáramot vesz fel. Teljesen feltöltött állapotban a piros színő LED kialszik. Mivel ez a konstrukció automatikus töltı áramkört tartalmaz, ezért a töltési idı túllépése nem károsítja az akkumulátort. Ennek ellenére a gyártó azt javasolja, hogy biztonsági okokból kerüljük a mőszer felügyelet nélküli 18 órát meghaladó idejő töltését. A mőszer konstrukciója lehetıvé teszi, hogy lemerült készülék esetén hálózatról üzemeltessük. Ilyenkor természetesen az akkumulátortöltés alacsonyabb hatásfokkal történik. FIGYELEM: A használaton kívül levı készülék akkumulátorát havonta egyszer fel kell tölteni az akkumulátorcellák mélykisülésének elkerülésére. Üzemi és tárolási körülmények Üzemi hımérséklet: 5-40 C (szobahımérséklet) Tárolási hımérséklet: -20 C C A mőszert mindig száraz helyen, sugárzó hıtıl távol elhelyezve tároljuk, kerülve az oldószergızöket és a magas porkoncentrációt. Tisztítás Amennyiben a készüléket valamilyen szennyezıdés éri, száraz vagy enyhén nedvesített ronggyal törölhetjük le. Semmiképp ne használjunk a tisztításhoz szerves oldószereket vagy mosószereket. A mőszerhez választható tartozékként kapható Prandtl-csı kónuszának csavarját havonta egyszer mőszerolajjal olajozzuk meg. A Prandtl-csövet használat után töröljük le, és fújjuk ki belıle az esetleges szilárd szennyezıdéseket. 9

11 A mőszert óvjuk az erıs mechanikai behatásoktól, rázkódástól, leejtéstıl, nedvességtıl, tömény gázoktól és vegyi anyagoktól. A mőszerre az eladástól számított 12 hónapos garancia érvényes. Mindennemő idegen beavatkozás, a mőszer szétnyitása, szétszedése a garancia megszőnését jelenti. 10
