1 Mechanikai megmunkálás 3. elıad adás Általános faipari megmunkálási eljárások faipari mérnök BSc. hallgatóknak Nyugat-magyarországi Egyetem Faipari Mérnöki Kar Terméktervezési- és Gyártástechnológiai Intézet Papp Tibor egyetemi tanársegéd Sopron, 2010

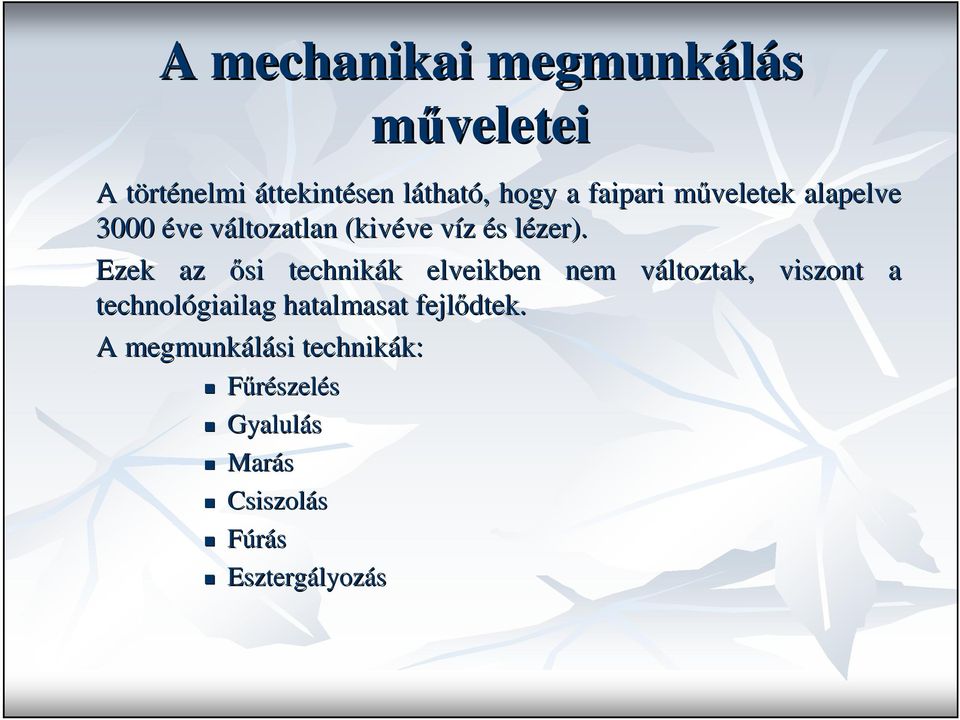

2 A mechanikai megmunkálás mőveletei A törtt rténelmi áttekintésen láthatl tható,, hogy a faipari mőveletek m alapelve 3000 éve változatlan v (kivéve ve víz v és s lézer). l Ezek az ısi technikák k elveikben nem változtak, v viszont a technológiailag hatalmasat fejlıdtek. A megmunkálási technikák: k: Főrészelés Gyalulás Marás Csiszolás Fúrás Esztergályoz lyozás

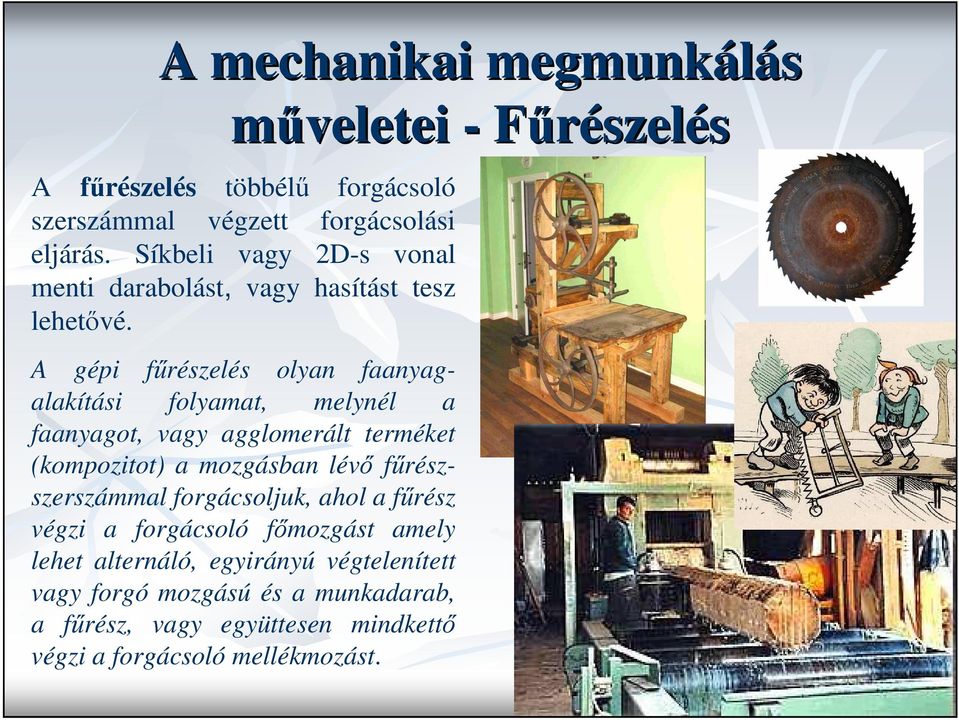

3 A mechanikai megmunkálás mőveletei - Főrészelés A főrészelés többélő forgácsoló szerszámmal végzett forgácsolási eljárás. Síkbeli vagy 2D-s vonal menti darabolást, vagy hasítást tesz lehetıvé. A gépi főrészelés olyan faanyagalakítási folyamat, melynél a faanyagot, vagy agglomerált terméket (kompozitot) a mozgásban lévı főrészszerszámmal forgácsoljuk, ahol a főrész végzi a forgácsoló fımozgást amely lehet alternáló, egyirányú végtelenített vagy forgó mozgású és a munkadarab, a főrész, vagy együttesen mindkettı végzi a forgácsoló mellékmozást.

4 A mechanikai megmunkálás mőveletei - Főrészelés A főrészgépeket a fogak fában bekövetkezı mozgásának jellege szerint 3 csoportba soroljuk: keret-, szalag és körfőrészgépek. A szerkezeti felépítésük és technológiai rendeltetésük szerint: Alternáló fımozgású gépek: Függıleges és vízszintes keretfőrészgépek (elsıdleges faipari alapgép) Kanyarító főrészgépek (dekopírfőrészek) (másodlagos faipari gép) Gépi lombfőrészek (másodlagos faipari gép) Egyenes vonalú folytonos fımozgású főrészgépek: Függıleges- és vízszintes rönkvágó szalagfőrészgép (e. f. alapgép) Rönkhasító szalagfőrészgép (e. f. gép) Asztalos szalagfőrészgép (m.f. alapgép) láncfőrészgép

5 A mechanikai megmunkálás mőveletei - Főrészelés Körpályás fımozgású főrészgépek: Rönkvágó körfőrészgép (egy, vagy 2 lapos) (e. f. alapgép) Rönkhasító körfőrészgép (e. f. gép) Szélezı körfőrészgép (e.f.gép) Többlapú (sorozatvágó) körfőrészgép (e.f. gép) Formatizáló körfőrészgép (e.f/m.f. gép) Lapszabász körfőrészgép (e.f/m.f. gép) Leszabó körfőrészgépek (e.f/m.f. gép) Asztalos körfőrészgép (m.f. alapgép)

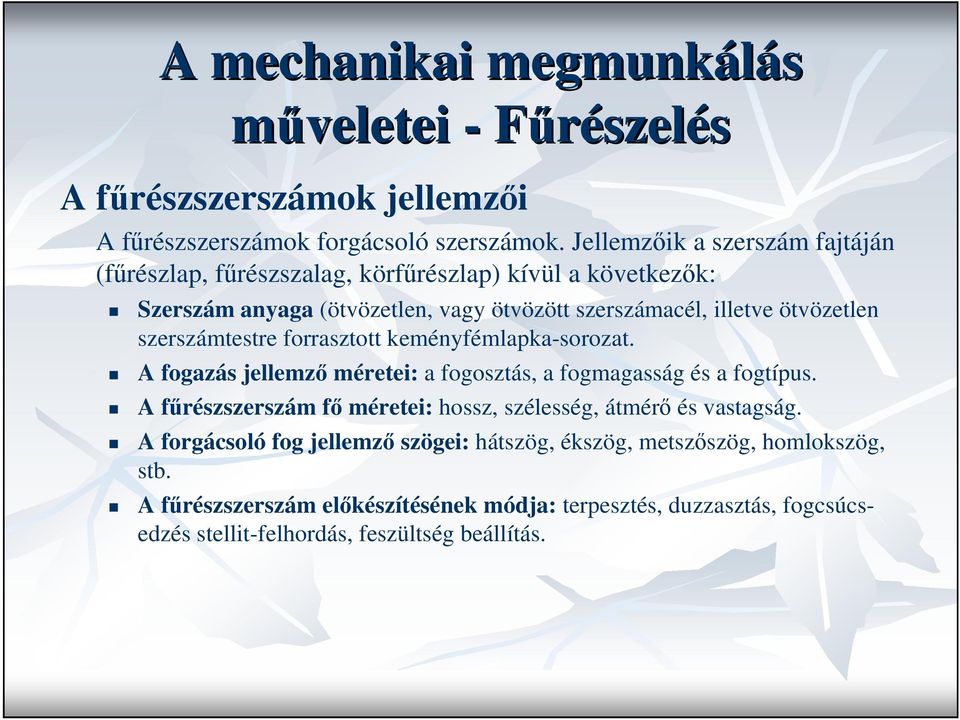

6 A mechanikai megmunkálás mőveletei - Főrészelés A főrészszerszámok jellemzıi A főrészszerszámok forgácsoló szerszámok. Jellemzıik a szerszám fajtáján (főrészlap, főrészszalag, körfőrészlap) kívül a következık: Szerszám anyaga (ötvözetlen, vagy ötvözött szerszámacél, illetve ötvözetlen szerszámtestre forrasztott keményfémlapka-sorozat. A fogazás jellemzı méretei: a fogosztás, a fogmagasság és a fogtípus. A főrészszerszám fı méretei: hossz, szélesség, átmérı és vastagság. A forgácsoló fog jellemzı szögei: hátszög, ékszög, metszıszög, homlokszög, stb. A főrészszerszám elıkészítésének módja: terpesztés, duzzasztás, fogcsúcsedzés stellit-felhordás, feszültség beállítás.

7 A mechanikai megmunkálás mőveletei - Főrészelés A főrészszerszám elıkészítésének módja: terpesztés, duzzasztás, fogcsúcs-edzés stellitfelhordás, feszültség beállítás.

8 Főrészelési si módok főrészelés főrészlappal Alternáló mozgás Főrészlap(ok) Elsıdleges faipari megmunkálás

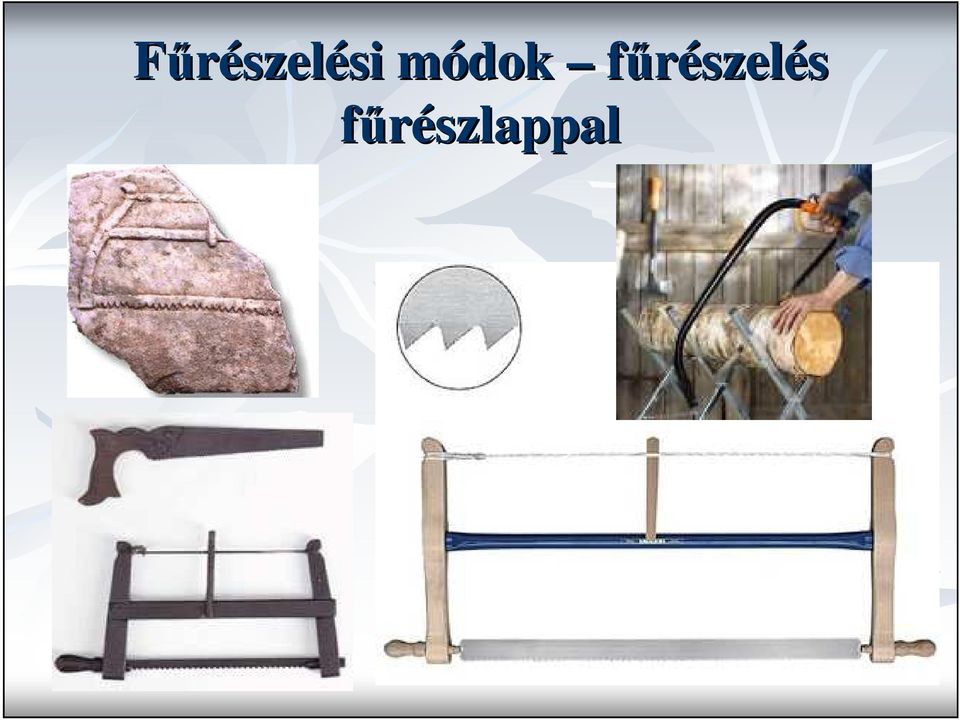

9 Főrészelési si módok főrészelés főrészlappal

10 Főrészelési si módok főrészelés főrészlappal

11 Főrészelési si módok főrészelés főrészlappal Kanyarító/dekopír főrészgép Alternáló mozgás Kézi elıtolás Főrészlap Másodlagos faipari megmunkálás: görbületek és teljesen zárt görbék kifőrészelése.

12 A mechanikai megmunkálás s mőveletei m kanyarító főrészgépen elvégezhet gezhetı mőveletek Lombfőrész és dekopírfőrész A kanyarító főrész mőködési elve és az elvégezhetı mőveletek. 1- rugóház; 2- befogópofa; 3- főrészlap; 4- munkadarab; 5- gépasztal; 6- forgattyús tárcsa a hajtórúddal.

13 Főrészelési si módok főrészelés főrészlappal Alternáló mozgás Főrészlap(ok) Másodlagos faipari megmunkálás

14 Főrészelési si módok főrészelés főrészlappal Alternatív megoldás

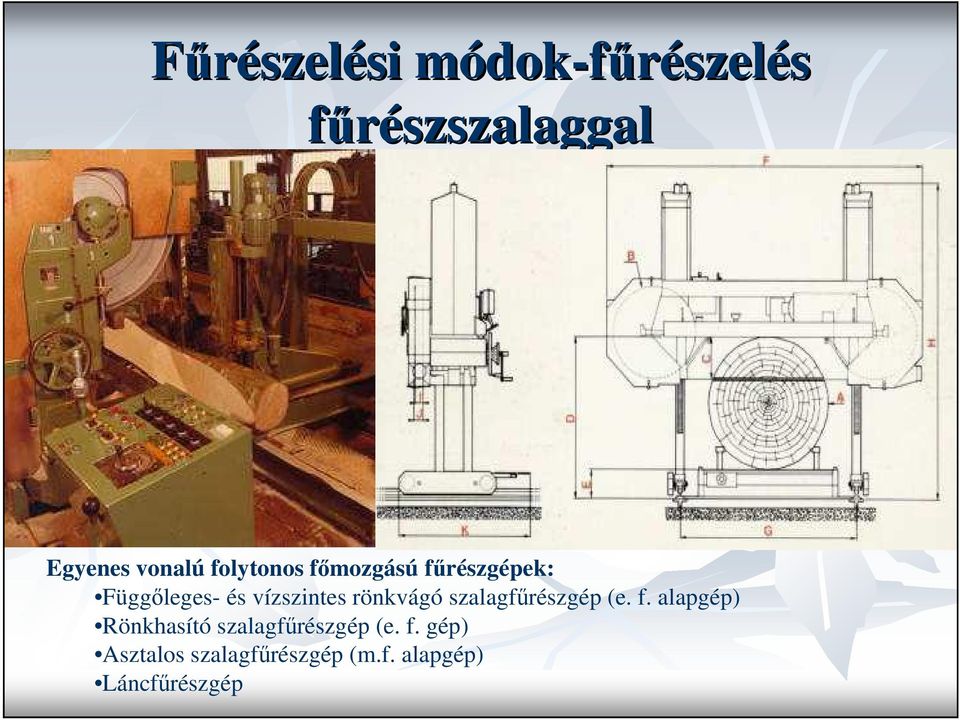

15 Főrészelési si módok-főrészelés főrészszalaggal Egyenes vonalú folytonos fımozgású főrészgépek: Függıleges- és vízszintes rönkvágó szalagfőrészgép (e. f. alapgép) Rönkhasító szalagfőrészgép (e. f. gép) Asztalos szalagfőrészgép (m.f. alapgép) Láncfőrészgép

16 Főrészelési si módok-főrészelés főrészszalaggal Egyenes vonalú folytonos fımozgású főrészgépek: Függıleges- és vízszintes rönkvágó szalagfőrészgép (e. f. alapgép) Rönkhasító szalagfőrészgép (e. f. gép) Asztalos szalagfőrészgép (m.f. alapgép) Láncfőrészgép

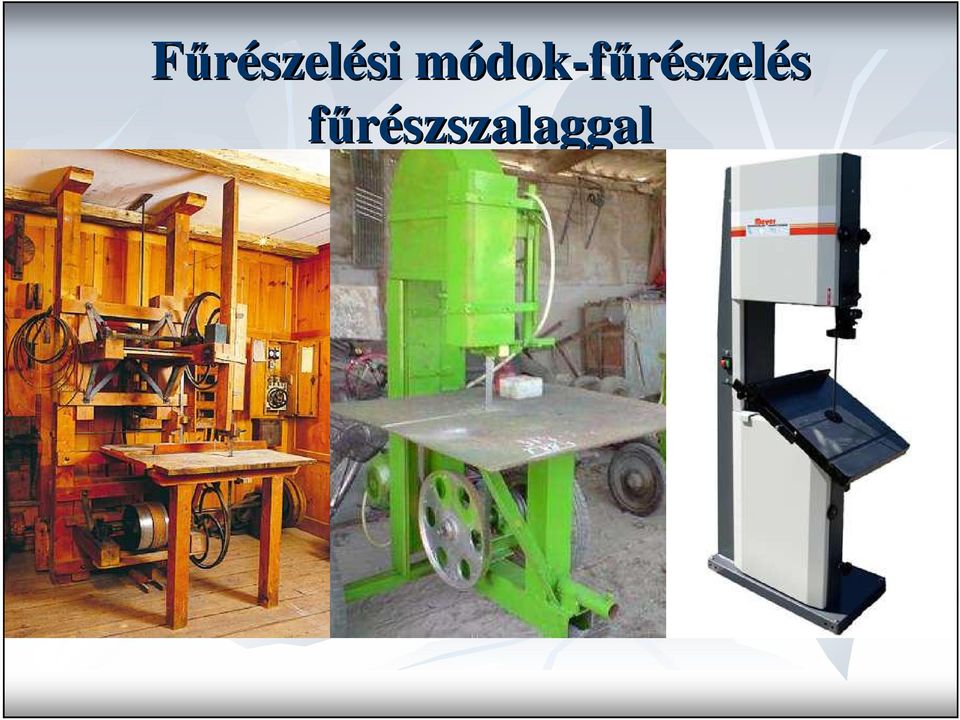

17 Főrészelési si módok-főrészelés főrészszalaggal

19 Főrészelési si módok-főrészelés főrészszalaggal Láncfőrészgép felhasználása rönkfeldolgozáskor:

20 Főrészelési si módok-főrészelés főrészszalaggal A szalagfőrészgépek szerszáma a főrészszalag. Rendszerint króm-nikkel ötvözető szerszámacélból készül kétoldalt hidegen hengerelve és csiszolva. Általában terpesztett főrészszalaggal dolgoznak.

22 Főrészelési si módok-főrészelés főrészszalaggal Asztalos szalagfőrészgép:

23 Főrészelési si módok-főrészelés főrészszalaggal Asztalos szalagfőrészgép:

26 A mechanikai megmunkálás s mőveletei m asztalos szalagfőrészg szgépen végezhetv gezhetı mőveletek Az asztalos szalagfőrészgép mőködési elve és az elvégezhetı mőveletek 1- felsı vezetı- és feszítı tárcsa; 2-főrészszalag; 3- munkadarab; 4- asztal; 5- alsó tárcsa.

27 A mechanikai megmunkálás s mőveletei m asztalos szalagfőrészg szgépen végezhetv gezhetı mőveletek Mőveleti sorrend elırajzolás utáni hasításnál 1, 2, 3- mőveleti sorrend Hasítás vezetıvonalzó és betétlécek mellett 1- vezetıvonalzó; 2- betétléc; 3- munkadarab; 4- főrészszalag; 5- gépasztal

28 A mechanikai megmunkálás s mőveletei m asztalos szalagfőrészg szgépen végezhetv gezhetı mőveletek Ferde élő alkatrész vágása sablonnal 1- vezetıvonalzó; 2- sablon; 3- vágási sík; 4- alkatrész. Elıvágások alkalmazása Síkgörbevágásnál 1-6- az elıvágások helye.

29 A mechanikai megmunkálás s mőveletei m asztalos szalagfőrészg szgépen végezhetv gezhetı mőveletek Körlap vágása vezetıgyőrők (a) illetve vezetıtüske segítségével (b) 1- munkadarab; 2- sablon; 3- vezetıgyőrő; 4- vágási sík; 5- gépasztal a b Térgörbe vágása két-, illetve több lépcsıben a- kétlépcsıs vágás: 1-4- vágási sorrend; b- többlépcsıs vágás: 1-6- vágási sorrend

30 A mechanikai megmunkálás s mőveletei m asztalos szalagfőrészg szgép

31 A mechanikai megmunkálás s mőveletei m asztalos szalagfőrészg szgép

32 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) A körfőrészlap vékony, kerületén fogakkal ellátott forgácsolószerszám. Mőködése közbeni forgácsolásával hozza létre a forgácsoló fımozgást. Mellékmozgást végezheti a faanyag, a faanyag és a körfőrészlap együtt, ill. a körfőrészlap önállóan is.

33 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) Körfőrészlapok csoportosítása: Forgácsoló fogak anyaga alapján: Szerszámacélból készült Keményfémlapkás Fogazásuk szerint: Sőrő fogazású (a) Ritka fogazású (b) Csoportos fogazású (c) Keresztmetszetük alapján: Egyenletes vastagságú Kónikus: fogazás felé vékonyodó (b) Gyaluló: fogazás felé vastagodó lapok (a)

34 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) A körfőrészlap geometriája:

35 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) Keményfémlapkás körfőrészlapok: a., egyenes fogazás, b., ferde fogazás c., homorú fogazás, d., csúcsos fogazás

36 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) Tengelyre szerelés Tengelyelrendezés Visszasodrás-gátló

37 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) Hasítóék:

38 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával)

39 Főrészelési si módok-főrészelés körfőrészlappal (főrésztárcsával) Elıvágás-utánvágás

42 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa

43 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa 1. Alkatrészek szabása: sa: gépe a leszabó körfőrész. Fajtái: Karos leszabó kfg. Lengı leszabó kfg. Paralelogramma leszabó kfg Kézi leszabó kfg.

44 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Tömörfa alkatrészek szabása A fahibák kiejtésének módjai a- ággöcsök; b- hosszú bütü-repedés; c- rövid, széles bütü-repedés; d-e- kis kereszt-metszető alkatrészek szabása x -keresztvágás; 1- hosszú alkatrész; 2- rövid alkatrész

45 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Állítható ütközıvel ellátott mérıléc 1- prizmavonalzó; 2- állítható ütközı; 3- körfőrészlap; 4- állítható és lehajtható ütközı; 5- szorítócsavar; 6- prizmavonalzó; 7- vezetıvonalzó

46 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Mérıléccel ellátott vezetıvonalzó 1- mérıléc; 2- vezetıvonalzó; 3- körfőrészlap; 4- szabászasztal

47 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Sudarlós főrészáru szélezésénél keletkezı hulladék. a- pallóhosszban; b- darabolt hosszban szélezett főrészáru kihozatala

48 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa A daraboló körfőrészgépek mőködési elve és az elvégezhetı mőveletek a- lengıkaros-, b- paralelogramma változat; 1- gépasztal; 2- főrészáru; 3- vezetıvonalzó; 4- körfőrésztárcsa

49 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Karos, leszabó körfőrész mőködési elve és az elvégezhetı mőveletek. 1- tartóoszlop; 2- tartó kar; 3- vezetı fej; 4- motor; 5- főrészlap; 6- munkadarab; 7- gépasztal.

50 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Lengı-leszabó körfőrészgép (elsıdleges faipar)

51 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Paralelogramma leszabó körfőrészgép

52 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Csuklós leszabó körfőrészgép

53 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Karos leszabó körfőrészgép

54 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Asztal alatti elrendezéső leszabó körfőrészgép

55 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Asztal alatti elrendezéső leszabó körfőrészgép

56 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Leggyakoribb leszabó körfőrész kisgép: gérvágó körfőrészgép

57 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Számítógépes optimalizáló berendezés mőködési elve 1- bejelölı asztal; 2- adatfelvevı egység; 3- szállítószalag; 4- központi számítógép; 5- vezérelt körfőrészlap; 6- osztályozó egység; L- vágandó hossz; A, B- minıségi osztály;

58 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa A faanyag minıségének ellenırzésére, a göcsök, hibák, repedések felismerésére és kiküszöbölésére, az MSR faanyag erejének és dimenzóinak mérésére

59 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Különbözı szabásmódok a- formatizálás; b- egyszerő szabás; c- egy-szeresen összetett szabás; d- többszörösen összetett szabás Lap- és lemezanyagok szabása

60 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Lap- és lemezanyagok szabása

61 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Az egy irányban formatizáló körfőrészgépek mőködési elve és az elvégezhetı mőveletek. A- alsó szerszámelrendezés; 1- körfőrésztárcsák; 2- kézi elıtolású kocsi; 3- munkadarab; B- felsı szerszámelrendezés: 1- tartógerenda; 2- körfőrésztárcsák, 3- munkadarab; 4- kocsi; a- hosszirányú formatizálás, illetve szabás; b- keresztirányú formatizálás, illetve szabás; c.- teljes formatizálás Lap- és lemezanyagok szabása

62 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Alsóállású lapszabász gép mőködési elve és az elvégezhetı mőveletek 1- gépasztal, 2- munkadarab, 3- főrésztárcsa, 4- ütközık Lap- és lemezanyagok szabása

63 A mechanikai megmunkálás mőveletei Alkatrészek szabása sa Függıleges asztalú, lapszabász körfőrészgép mőködési elve és az elvégezhetı mőveletek 1- asztal; 2- főrésztárcsa; 3- vezetıgerenda; 4- munkadarab Lap- és lemezanyagok szabása

64 A mechanikai megmunkálás mőveletei Hasítás körfőrésszel

65 A mechanikai megmunkálás s mőveletei m asztali körfk rfőrésszel végezhetv gezhetı mőveletek

66 A mechanikai megmunkálás s mőveletei m asztali körfk rfőrésszel végezhetv gezhetı mőveletek

67 A mechanikai megmunkálás s mőveletei m asztali körfk rfőrésszel végezhetv gezhetı mőveletek Az asztali körfőrész mőködési elve és az elvégezhetı mőveletek. 1- gépasztal; 2- munkadarab; 3- főrésztárcsa; a- keresztvágás; b- hosszvágás (hasítás); c- ferde keresztvágás; d- kereszt-vágás több egymásra helyezett szelvényárun, e- árkok főrészelése; f- csapok főrészelése; g- aljazás; a-d- szokásos mővelet; e-g- kényszerő mővelet.

68 A mechanikai megmunkálás s mőveletei m asztali (vagy asztalos) körfk rfőrész

69 A mechanikai megmunkálás s mőveletei m hasítás többlapú körfőrészgéppel

73 A mechanikai megmunkálás s mőveletei m hasító körfőrésszel végezhetv gezhetı mőveletek Hasító körfőrész több egy tengelyen lévı lappal: sorozatvágó körfőrész Hasító körfőrészgép mőködési elve és az elvégezhetı mővelete 1- munkadarab; 2- védıberendezés; 3- körfőrésztárcsa (tárcsákkal); 4- láncszınyeg

74 A mechanikai megmunkálás s mőveletei m hasító-sorozatvágó sorozatvágó körfőrésszel végezhetv gezhetı mőveletek

75 A mechanikai megmunkálás s mőveletei m hasító-sorozatvágó sorozatvágó körfőrésszel végezhetv gezhetı mőveletek
