1 EGYFÁZISÚ, DIN SZABVÁNYNAK MEGFELELŐ FOGYASZTÁSMÉRŐ Ampy Metering Ltd Frognall, Deeping St. James, Peterborough, PE6 8SE, England 5227 FELHASZNÁLÓI KÉZIKÖNYV & MŰSZAKI SPECIFIKÁCIÓ Doc szám. Első kiadás Dátum: 26/08/05

2 Másolási jog Adokumentáció tartalma az Ampy Metering Ltd. Tulajdona. Termékeinket folyamatosan fejlesztjük és fenntartjuk magunknak a változtatás jogát előzetes bejelentés nélkül. 2

3 Tartalomjegyzék MÁSOLÁSI JOG... 2 TARTALOMJEGYZÉK... 3 ÁBRÁK JEGYZÉKE... HIBA! A KÖNYVJELZŐ NEM LÉTEZIK. TÁBLÁZATOK JEGYZÉKE... 4 A DOKUMENTÁCIÓ CÉLJA...2 ÁTTEKINTÉS...2 HIVATKOZOTT SZABVÁNYOK...2 MÉRÉS...4 ÖNELLENŐRZÉS...4 REGISZTEREK...4 TELJES VISSZATÁPLÁLÁS/EXPORT KWH REGISZTER...5 Export energia regisztrálása...5 Visszatáplált energia detektálása...5 Többirányú regiszter (opcionális)...5 MAXIMÁLIS TELJESÍTMÉNY...6 SZOLGÁLTATÁS MINŐSÉGE...6 GYÁRTÁSI / MÉRŐ SOROZATSZÁM...6 A MÉRŐ MEMÓRIÁJA...6 KÚSZÁSMENTESÉG...7 HŐMÉRSÉKLET TARTOMÁNY...7 TÁPELLÁTÁS...7 TÁPFESZÜLTSÉG HATÁSA...7 KIJELZŐ...9 ENERGIA REGISZTRÁLÁSA...10 OPTIKAI CSATOLÓFELÜLET...10 IMPULZUS KIMENET...12 KÜLSŐ TARIFAVÁLTÁS...12 FESZÜLTSÉGMENTES KIOLVASÁS...12 SZALDÓ REGISZTEREK (CSAK 2 TARIFÁS MÉRŐKNÉL)...13 INDUKTÍV SOROS ADATPORT...13 NYOMÓGOMBOK...14 KONSTRUKCIÓ...16 MIELŐTT A FELSZERELÉST MEGKEZDENÉ...16 A MÉRŐ FELSZERELÉSE...16 BEKÖTÉS...17 FÜGGELÉK A INDUKTÍV SOROS ADATPORT...21 FÜGGELÉK B ADATKIOLVASÁS FÜGGELÉK C MEGJELENÍTÉSI OPCIÓK FÜGGELÉK D MEGHATÁROZÁSOK

4 Ábrák jegyzéke 1. ábra Visszatáplált energia detektálása ábra A mérő kijelzője ábra További modulok (jövőben) ábra Kapcsok elrendezése ábra Az 5227C huzalozási rajza...17 Táblázatok jegyzéke 1. táblázat Induktív hurok táblázat Az 5227-re érvényes kiolvasási kódok táblázat Mode-C kiolvasás táblázat Megjelenítési opciók

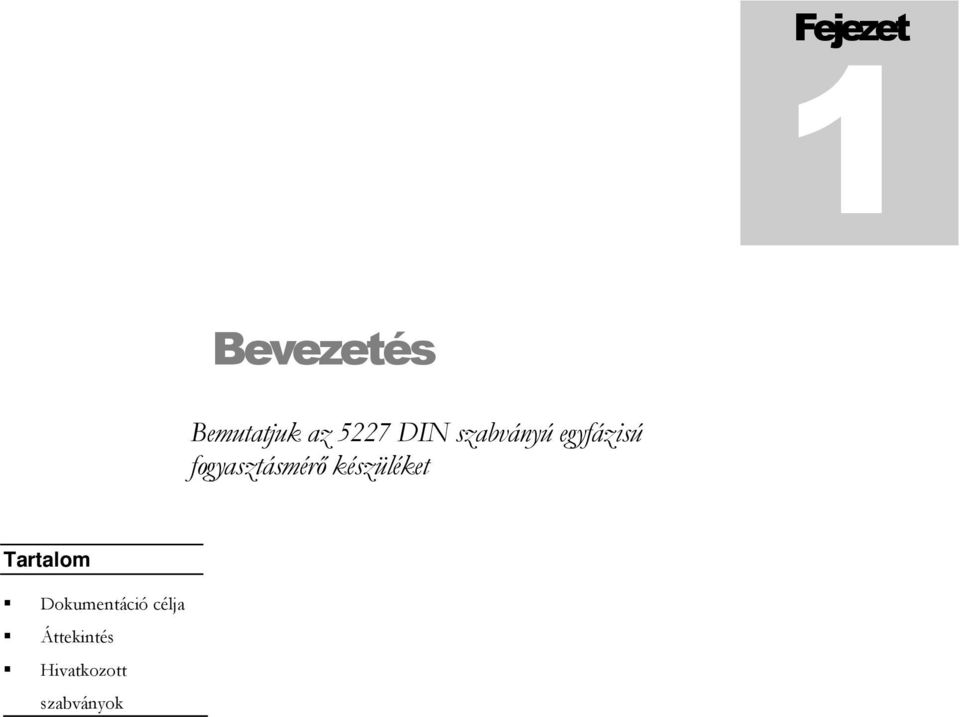

5 Fejezet 1 Bevezetés Bemutatjuk az 5227 DIN szabványú egyfázisú fogyasztásmérő készüléket Tartalom Dokumentáció célja Áttekintés Hivatkozott szabványok

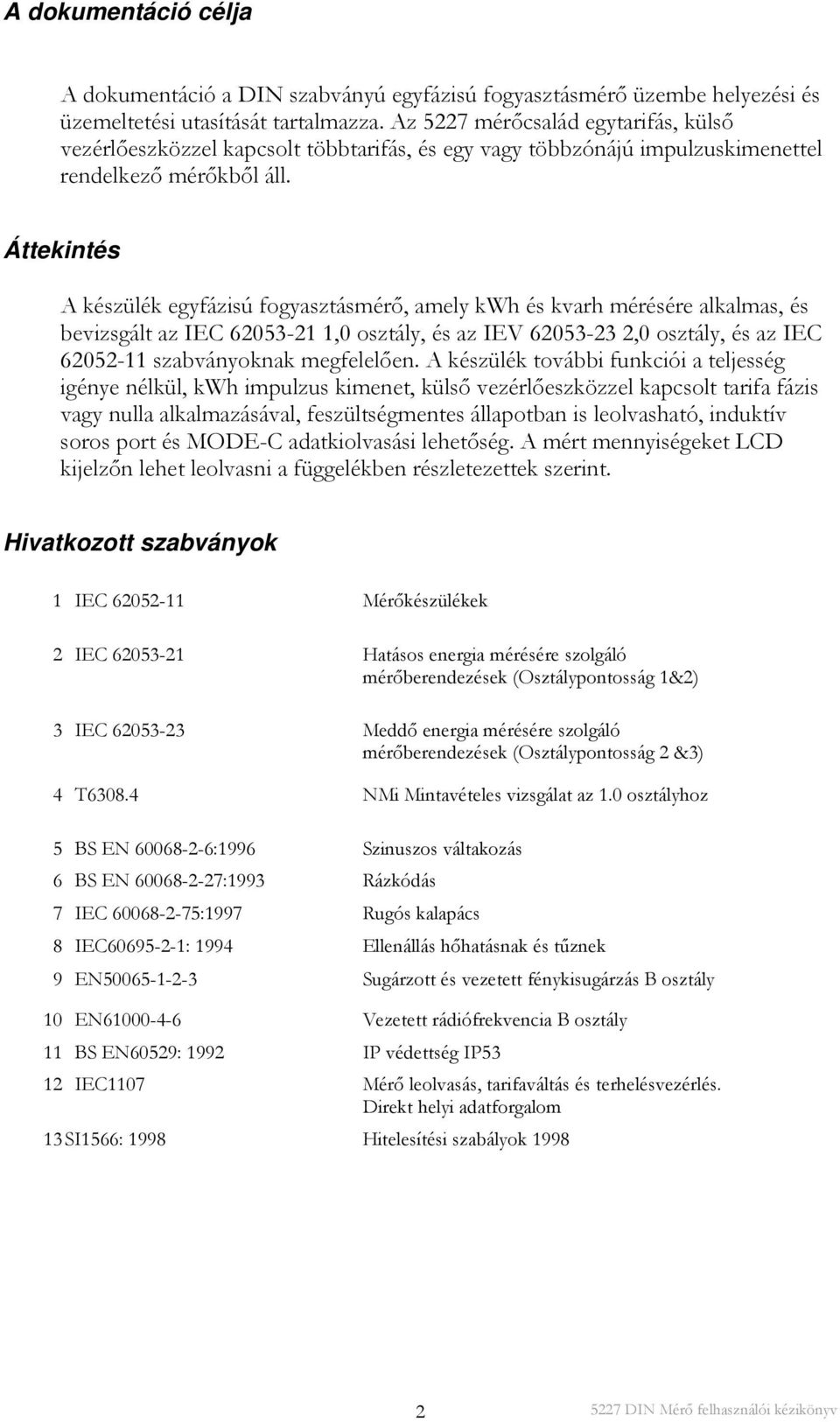

6 A dokumentáció célja A dokumentáció a DIN szabványú egyfázisú fogyasztásmérő üzembe helyezési és üzemeltetési utasítását tartalmazza. Az 5227 mérőcsalád egytarifás, külső vezérlőeszközzel kapcsolt többtarifás, és egy vagy többzónájú impulzuskimenettel rendelkező mérőkből áll. Áttekintés A készülék egyfázisú fogyasztásmérő, amely kwh és kvarh mérésére alkalmas, és bevizsgált az IEC ,0 osztály, és az IEV ,0 osztály, és az IEC szabványoknak megfelelően. A készülék további funkciói a teljesség igénye nélkül, kwh impulzus kimenet, külső vezérlőeszközzel kapcsolt tarifa fázis vagy nulla alkalmazásával, feszültségmentes állapotban is leolvasható, induktív soros port és MODE-C adatkiolvasási lehetőség. A mért mennyiségeket LCD kijelzőn lehet leolvasni a függelékben részletezettek szerint. Hivatkozott szabványok 1 IEC Mérőkészülékek 2 IEC Hatásos energia mérésére szolgáló mérőberendezések (Osztálypontosság 1&2) 3 IEC Meddő energia mérésére szolgáló mérőberendezések (Osztálypontosság 2 &3) 4 T NMi Mintavételes vizsgálat az 1.0 osztályhoz 5 BS EN :1996 Szinuszos váltakozás 6 BS EN :1993 Rázkódás 7 IEC :1997 Rugós kalapács 8 IEC : 1994 Ellenállás hőhatásnak és tűznek 9 EN Sugárzott és vezetett fénykisugárzás B osztály 10 EN Vezetett rádiófrekvencia B osztály 11 BS EN60529: 1992 IP védettség IP53 12 IEC1107 Mérő leolvasás, tarifaváltás és terhelésvezérlés. Direkt helyi adatforgalom 13 SI1566: 1998 Hitelesítési szabályok

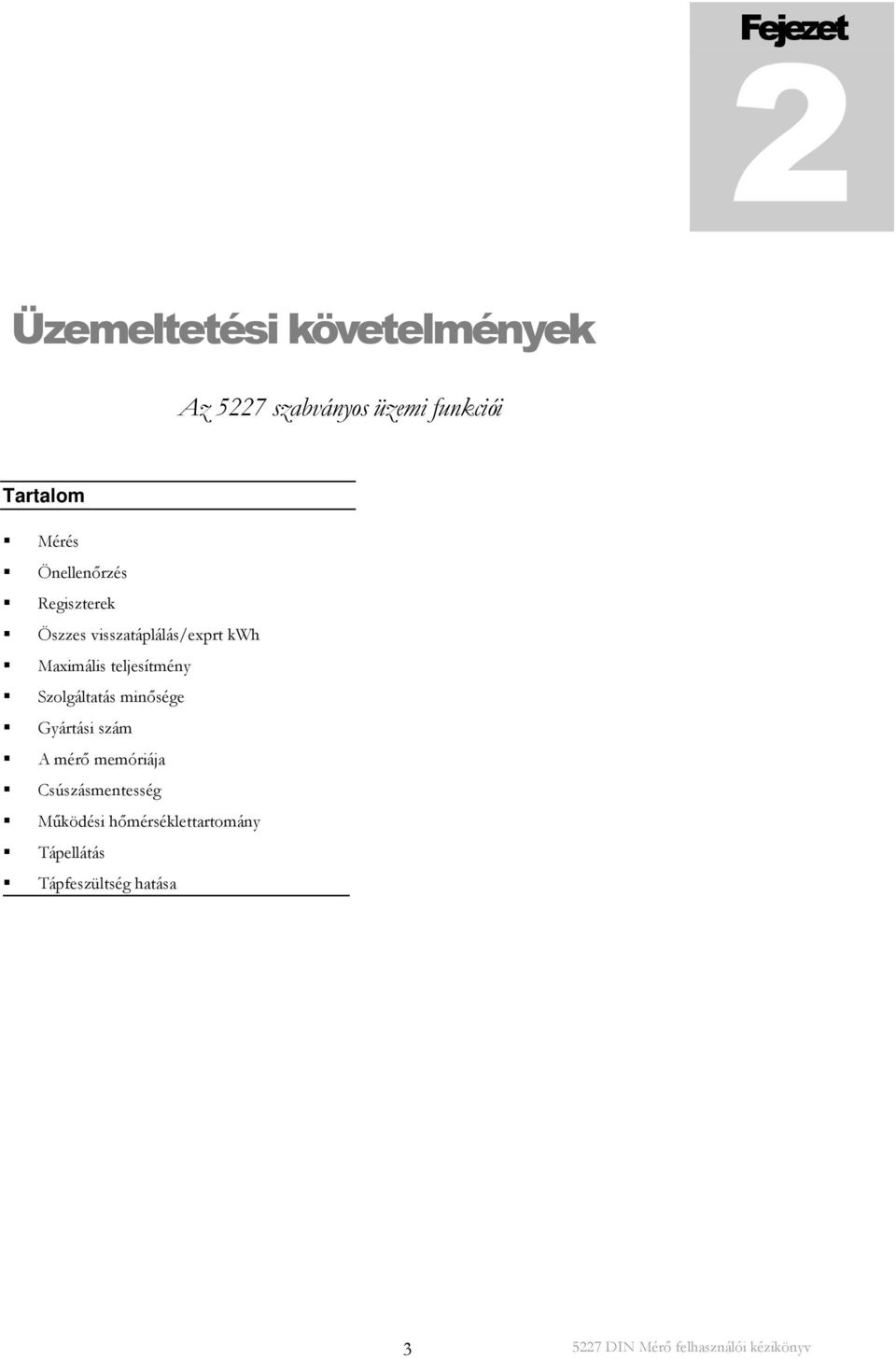

7 Fejezet 2 Üzemeltetési követelmények Az 5227 szabványos üzemi funkciói Tartalom Mérés Önellenőrzés Regiszterek Öszzes visszatáplálás/exprt kwh Maximális teljesítmény Szolgáltatás minősége Gyártási szám A mérő memóriája Csúszásmentesség Működési hőmérséklettartomány Tápellátás Tápfeszültség hatása 3

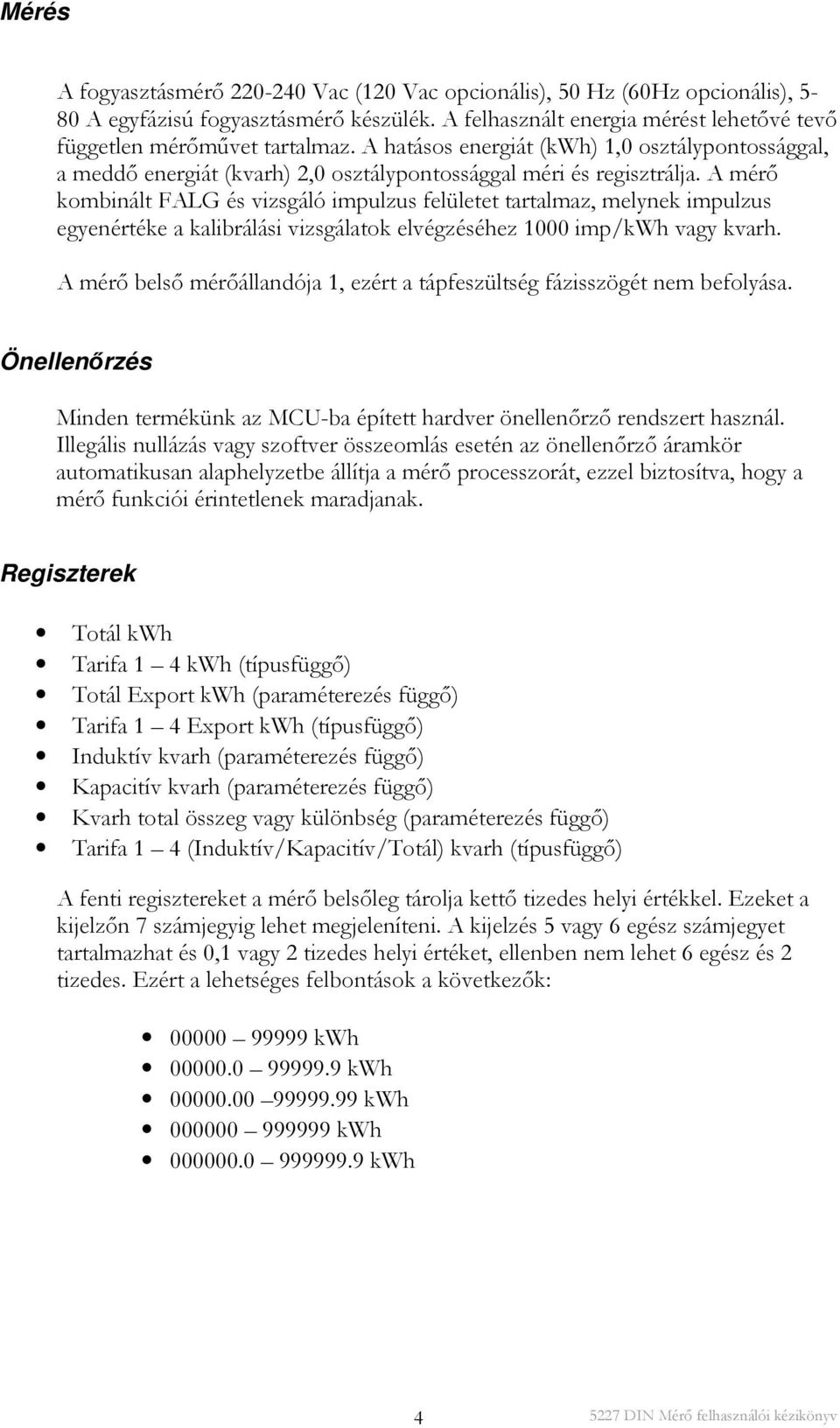

8 Mérés A fogyasztásmérő Vac (120 Vac opcionális), 50 Hz (60Hz opcionális), 5-80 A egyfázisú fogyasztásmérő készülék. A felhasznált energia mérést lehetővé tevő független mérőművet tartalmaz. A hatásos energiát (kwh) 1,0 osztálypontossággal, a meddő energiát (kvarh) 2,0 osztálypontossággal méri és regisztrálja. A mérő kombinált FALG és vizsgáló impulzus felületet tartalmaz, melynek impulzus egyenértéke a kalibrálási vizsgálatok elvégzéséhez 1000 imp/kwh vagy kvarh. A mérő belső mérőállandója 1, ezért a tápfeszültség fázisszögét nem befolyása. Önellenőrzés Minden termékünk az MCU-ba épített hardver önellenőrző rendszert használ. Illegális nullázás vagy szoftver összeomlás esetén az önellenőrző áramkör automatikusan alaphelyzetbe állítja a mérő processzorát, ezzel biztosítva, hogy a mérő funkciói érintetlenek maradjanak. Regiszterek Totál kwh Tarifa 1 4 kwh (típusfüggő) Totál Export kwh (paraméterezés függő) Tarifa 1 4 Export kwh (típusfüggő) Induktív kvarh (paraméterezés függő) Kapacitív kvarh (paraméterezés függő) Kvarh total összeg vagy különbség (paraméterezés függő) Tarifa 1 4 (Induktív/Kapacitív/Totál) kvarh (típusfüggő) A fenti regisztereket a mérő belsőleg tárolja kettő tizedes helyi értékkel. Ezeket a kijelzőn 7 számjegyig lehet megjeleníteni. A kijelzés 5 vagy 6 egész számjegyet tartalmazhat és 0,1 vagy 2 tizedes helyi értéket, ellenben nem lehet 6 egész és 2 tizedes. Ezért a lehetséges felbontások a következők: kwh kwh kwh kwh kwh 4

9 Teljes visszatáplálás/export kwh Regiszter A mérő paraméterezhető úgy, hogy az alábbi üzemmódok egyikével működjön: Export energia regisztrálása Az export energia regiszter tartalmazza a mérő által mért visszatáplált energiát. A regisztert lehet úgy konfigurálni, hogy része legyen a kijelzőn megjelenő regisztereknek, vagy alternatívaként az optikai felületen kiolvasott IEC1107 adatcsomagnak. Az export energiát a mérő ugyanúgy regisztrálja, mint a vételezett energiát, ugyanannál az indulási áramnál kezdi meg a mérést, stb A mért export energiát a mérő belsőleg 2 tizedes helyi értékkel tárolja. Az export energia a kijelzőn 5 vagy 6 egész számjeggyel és 0, 1 vagy 2 tizedes helyi értékkel jeleníthető meg a felhasználó igényei szerint ugyanúgy, mint a vételezett energia. Lehet totál érték, vagy tarifás érték, ha a mérő tarifás bontásra is képes. Visszatáplált energia detektálása Amikor energia visszatáplálást detektál a mérő, akkor egy vizuális figyelmeztető jelzést jelenít meg a kijelzőn. Ekkor a kijelző váltakozva jeleníti meg a figyelmeztető jelzést, és az egyéb regisztereket. A visszatáplálási riasztás akkor indul be, amikor a visszatáplált teljesítmény 16 másodpercig átlépi a beállított határértéket. A határértéket a gyártó állítja be a vevő igényei szerint 1 és 10 A között. Ha a jelzés bebillent, akkor azt csak az Ampy szoftver, vagy kézi terminál segítségével az optikai felületen keresztül lehet törölni. A figyelmeztető jelzés az alábbi: 1. ábra Visszatáplált energia detektálása Ebben az üzemmódban mért energiát a mérő az Export Energia Regiszterben tárolja a fent leírtak szerint. Többirányú regiszter (opcionális) Beállítási lehetőség, hogy mindkettő import és export mennyiséget a mérő a totál kwh regiszterben akkumulálja. 5

10 Maximális teljesítmény A hatásos teljesítmény (kwh) konfigurálható periódus alapján kerül integrálásra, ami 1, 2, 3, 4, 5, 6, 10, 12, 15, 20 és 30 perc lehet, így megkapva a periódus átlagteljesítményét. A legnagyobb értéket a mérő a Maximális Átlagteljesítmény Regiszterben (MD) tárolja. Az MD regiszter mérési tartománya és kw közötti. Az MD regisztert csúszó regiszternek is lehet definiálni, ahol a periódusok minden percben indulnak. A regisztert az Ampy szoftver használatával, vagy kézi terminál segítségével az optikai proton keresztül lehet nullázni. A regiszter nullázásakor a nullázás számláló értéke eggyel növekszik, és a regiszter tartalma hozzáadódik a kumulált teljesítmény regiszter értékéhez. Ez a mechanizmus biztosítja, hogy a tárolt maximális érték történetileg megmarad még akkor is, ha a maximális teljesítmény regiszter tartalmát töröljük. Szolgáltatás minősége A mérő a felhasználó igénye szerint a feszültség és áram effektív értékét is megjelenítheti. A pillanatnyi feszültség regiszter mérési tartománya 000 és 999 V közti A pillanatnyi áram regiszter mérési tartománya 000 és 999 A közti Gyártási / Mérő sorozatszám A mérő belsőleg egy 8 karakteres alfa-numerikus ASCII azonosítót, és egy a gyártó által hozzárendelt 16 számjegyből álló gyártási számot tárol. Az azonosítókat a mérő belsőleg tárolja, és csak kiolvasni lehet őket; a gyártási folyamat után megváltoztatni nem lehet őket. A mérő sorozatszáma a vonalkódra is felkerül (kód 39 vagy 128) és a gyári szám ablakon keresztül látható, esetleg lézernyomtatóval a mérő fedelére is rányomtatható. A mérő memóriája A mérő összes adata Ferro-Electric Random Access Memory-ban (FRAM) tárolódik a mikroprocesszor ellenőrzése alatt. Minden mért kwh regisztert is ebben a memóriában tárolunk, amelyeket a mérő 1/100 kwh-ként frissít. Az FRAM garantáltan képes írási műveletre, és még feszültségmentes állapotban sem felejti el a tárolt adatokat. 6

11 Kúszásmenteség Az indulási áram alatti tartományban a mérő kúszásmentes állapotba kerül. Ebben az állapotban a mérő hitelesítő LED-je folyamatosan világít, és a regiszterek tartalma nem változik. Az LED addig világít folyamatosan, amíg akár vétel, akár visszatáplálási irányba az áram át nem lépi az indulási küszöbértéket. Lásd Műszaki összefoglaló indulási áramra vonatkozó részét. Hőmérséklet tartomány Meghatározott üzemi tartomány: -25 C 65 C Üzemi határérték tartomány: -40 C 70 C Tárolási tartomány: -40 C 70 C Ez megfelel az EN :2003, 6.1 szakaszának Tápellátás Névleges feszültség: Vac (Un), (120V opcionális) Üzemi feszültség tartomány: +20% Un Tápfeszültség hatása A mérő megfelel az EN , szakasz Feszültség tartomány ls Feszültség letörés és rövid megszakadás fejezetekben leírtaknak. Áram tartomány: Frekvencia: Teljesítményfelvétel: 5 (40), 5 (60) és 5 (80) A 50Hz <2 W, 230Vac 7

12 Fejezet 3 Felhasználói felületek Az 5227 be-, és kimenetei Tartalom Kijelző Energia regisztrálás Optikai csatolófelület 8

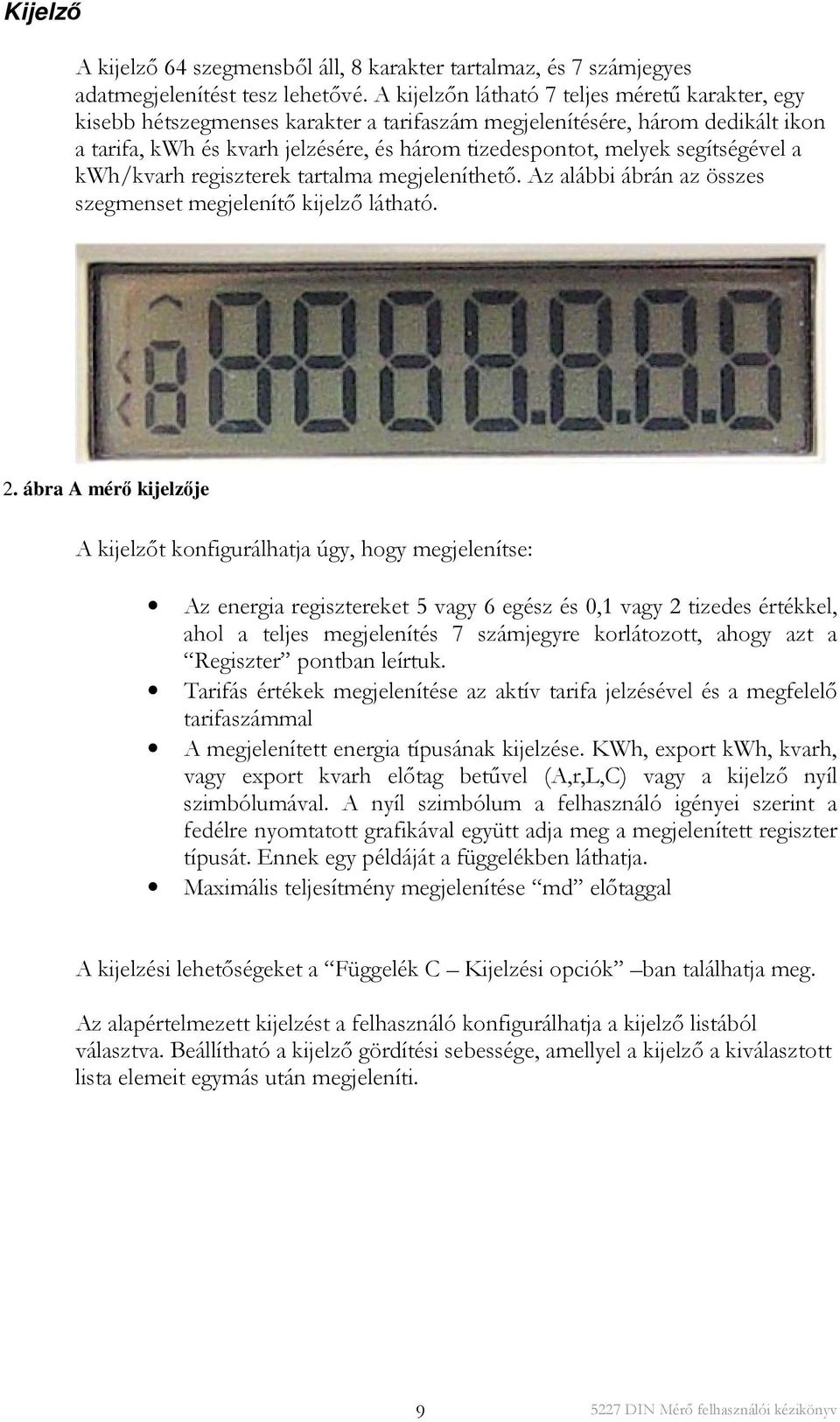

13 Kijelző A kijelző 64 szegmensből áll, 8 karakter tartalmaz, és 7 számjegyes adatmegjelenítést tesz lehetővé. A kijelzőn látható 7 teljes méretű karakter, egy kisebb hétszegmenses karakter a tarifaszám megjelenítésére, három dedikált ikon a tarifa, kwh és kvarh jelzésére, és három tizedespontot, melyek segítségével a kwh/kvarh regiszterek tartalma megjeleníthető. Az alábbi ábrán az összes szegmenset megjelenítő kijelző látható. 2. ábra A mérő kijelzője A kijelzőt konfigurálhatja úgy, hogy megjelenítse: Az energia regisztereket 5 vagy 6 egész és 0,1 vagy 2 tizedes értékkel, ahol a teljes megjelenítés 7 számjegyre korlátozott, ahogy azt a Regiszter pontban leírtuk. Tarifás értékek megjelenítése az aktív tarifa jelzésével és a megfelelő tarifaszámmal A megjelenített energia típusának kijelzése. KWh, export kwh, kvarh, vagy export kvarh előtag betűvel (A,r,L,C) vagy a kijelző nyíl szimbólumával. A nyíl szimbólum a felhasználó igényei szerint a fedélre nyomtatott grafikával együtt adja meg a megjelenített regiszter típusát. Ennek egy példáját a függelékben láthatja. Maximális teljesítmény megjelenítése md előtaggal A kijelzési lehetőségeket a Függelék C Kijelzési opciók ban találhatja meg. Az alapértelmezett kijelzést a felhasználó konfigurálhatja a kijelző listából választva. Beállítható a kijelző gördítési sebessége, amellyel a kijelző a kiválasztott lista elemeit egymás után megjeleníti. 9

14 Energia regisztrálása A mérő előlapján egy kombinált FLAG port és LED található. Az LED impulzus egyenértéke a mérő fedelén látható, 1000 impulzus/kwh. Az impulzus a mérő hitelesítésére használható. Optikai csatolófelület A mérő FLAG optikai csatolófelülete az IEC 1107 protokollnak megfelelő és támogatja a Mode C összes funkcióját, beleértve a kiolvasást is. Lásd még Függelék B. A csatoló felületen keresztül FLAG 2. szintű jelszó használatával szakképzett személy minden paramétert megváltoztathat, kivéve a kalibrálási beállításokat. 10

15 Fejezet 4 Opcionális funkciók Az 5227-höz rendelkezésre álló további funkciók Tartalom Impulzus kimenetek Külső tarifaváltás Feszültségmentes kiolvasás Szaldó regiszter Mode-C adatkiolvasás Kalibrálási zár Induktív soros adatport Nyomógomb 11

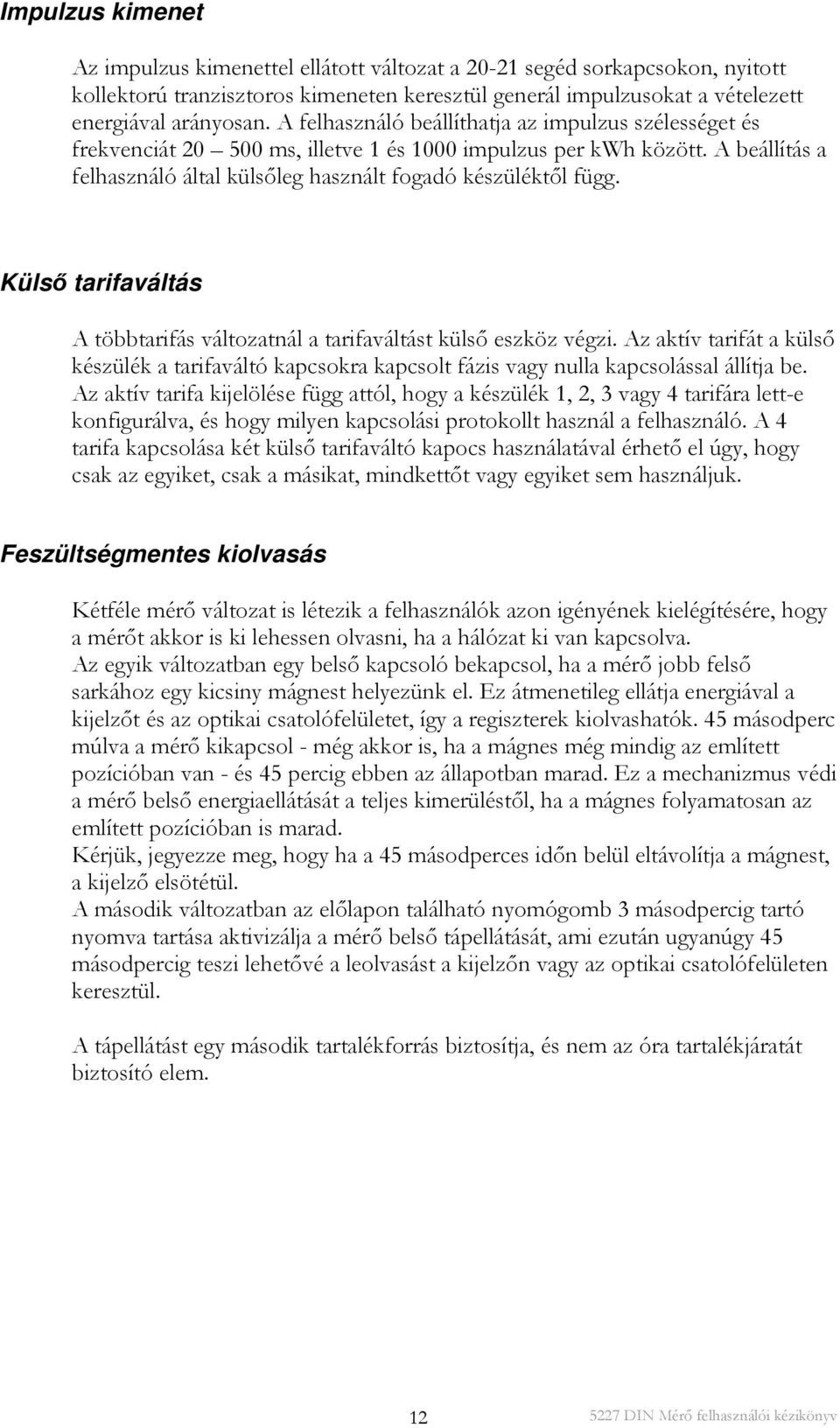

16 Impulzus kimenet Az impulzus kimenettel ellátott változat a segéd sorkapcsokon, nyitott kollektorú tranzisztoros kimeneten keresztül generál impulzusokat a vételezett energiával arányosan. A felhasználó beállíthatja az impulzus szélességet és frekvenciát ms, illetve 1 és 1000 impulzus per kwh között. A beállítás a felhasználó által külsőleg használt fogadó készüléktől függ. Külső tarifaváltás A többtarifás változatnál a tarifaváltást külső eszköz végzi. Az aktív tarifát a külső készülék a tarifaváltó kapcsokra kapcsolt fázis vagy nulla kapcsolással állítja be. Az aktív tarifa kijelölése függ attól, hogy a készülék 1, 2, 3 vagy 4 tarifára lett-e konfigurálva, és hogy milyen kapcsolási protokollt használ a felhasználó. A 4 tarifa kapcsolása két külső tarifaváltó kapocs használatával érhető el úgy, hogy csak az egyiket, csak a másikat, mindkettőt vagy egyiket sem használjuk. Feszültségmentes kiolvasás Kétféle mérő változat is létezik a felhasználók azon igényének kielégítésére, hogy a mérőt akkor is ki lehessen olvasni, ha a hálózat ki van kapcsolva. Az egyik változatban egy belső kapcsoló bekapcsol, ha a mérő jobb felső sarkához egy kicsiny mágnest helyezünk el. Ez átmenetileg ellátja energiával a kijelzőt és az optikai csatolófelületet, így a regiszterek kiolvashatók. 45 másodperc múlva a mérő kikapcsol - még akkor is, ha a mágnes még mindig az említett pozícióban van - és 45 percig ebben az állapotban marad. Ez a mechanizmus védi a mérő belső energiaellátását a teljes kimerüléstől, ha a mágnes folyamatosan az említett pozícióban is marad. Kérjük, jegyezze meg, hogy ha a 45 másodperces időn belül eltávolítja a mágnest, a kijelző elsötétül. A második változatban az előlapon található nyomógomb 3 másodpercig tartó nyomva tartása aktivizálja a mérő belső tápellátását, ami ezután ugyanúgy 45 másodpercig teszi lehetővé a leolvasást a kijelzőn vagy az optikai csatolófelületen keresztül. A tápellátást egy második tartalékforrás biztosítja, és nem az óra tartalékjáratát biztosító elem. 12

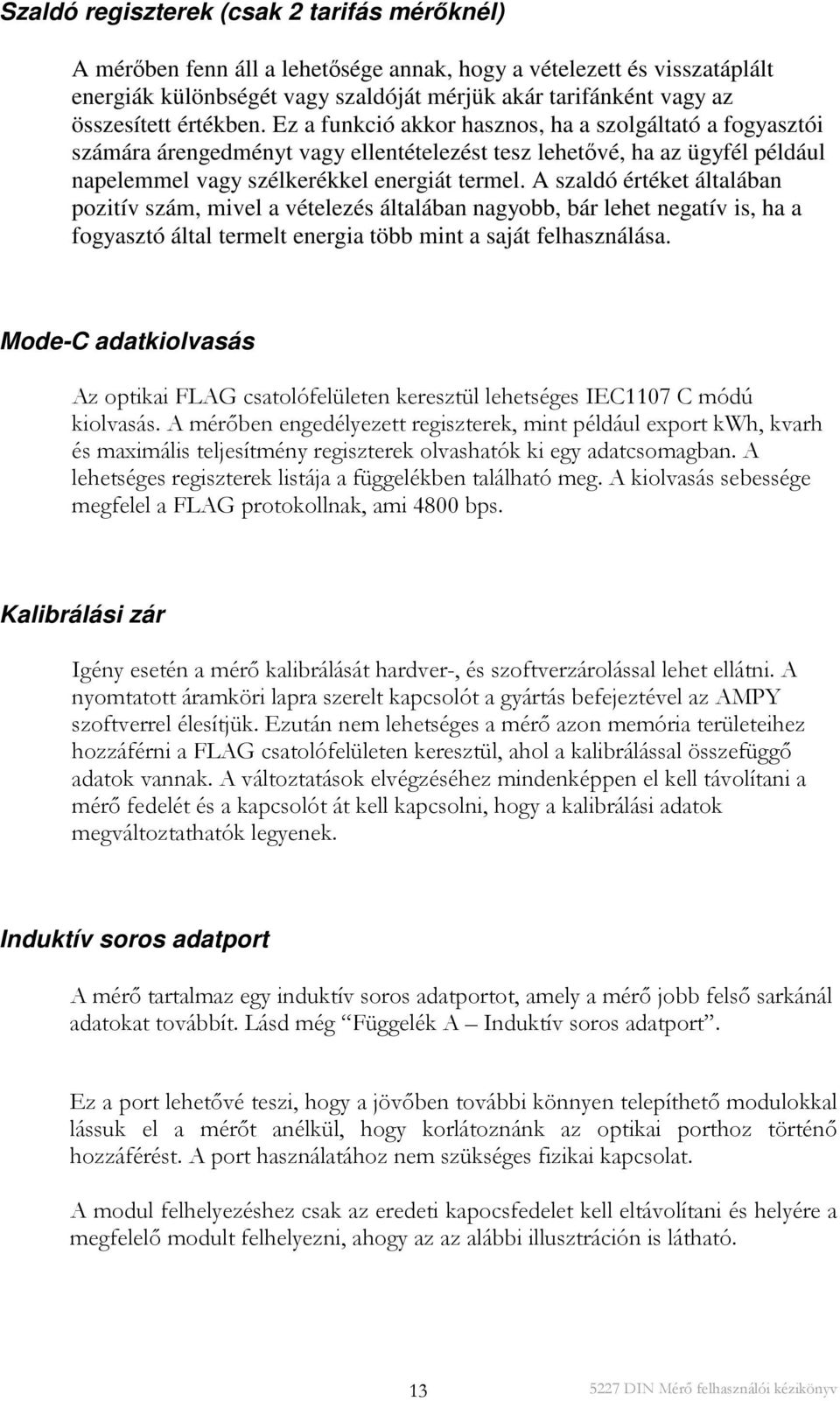

17 Szaldó regiszterek (csak 2 tarifás mérőknél) A mérőben fenn áll a lehetősége annak, hogy a vételezett és visszatáplált energiák különbségét vagy szaldóját mérjük akár tarifánként vagy az összesített értékben. Ez a funkció akkor hasznos, ha a szolgáltató a fogyasztói számára árengedményt vagy ellentételezést tesz lehetővé, ha az ügyfél például napelemmel vagy szélkerékkel energiát termel. A szaldó értéket általában pozitív szám, mivel a vételezés általában nagyobb, bár lehet negatív is, ha a fogyasztó által termelt energia több mint a saját felhasználása. Mode-C adatkiolvasás Az optikai FLAG csatolófelületen keresztül lehetséges IEC1107 C módú kiolvasás. A mérőben engedélyezett regiszterek, mint például export kwh, kvarh és maximális teljesítmény regiszterek olvashatók ki egy adatcsomagban. A lehetséges regiszterek listája a függelékben található meg. A kiolvasás sebessége megfelel a FLAG protokollnak, ami 4800 bps. Kalibrálási zár Igény esetén a mérő kalibrálását hardver-, és szoftverzárolással lehet ellátni. A nyomtatott áramköri lapra szerelt kapcsolót a gyártás befejeztével az AMPY szoftverrel élesítjük. Ezután nem lehetséges a mérő azon memória területeihez hozzáférni a FLAG csatolófelületen keresztül, ahol a kalibrálással összefüggő adatok vannak. A változtatások elvégzéséhez mindenképpen el kell távolítani a mérő fedelét és a kapcsolót át kell kapcsolni, hogy a kalibrálási adatok megváltoztathatók legyenek. Induktív soros adatport A mérő tartalmaz egy induktív soros adatportot, amely a mérő jobb felső sarkánál adatokat továbbít. Lásd még Függelék A Induktív soros adatport. Ez a port lehetővé teszi, hogy a jövőben további könnyen telepíthető modulokkal lássuk el a mérőt anélkül, hogy korlátoznánk az optikai porthoz történő hozzáférést. A port használatához nem szükséges fizikai kapcsolat. A modul felhelyezéshez csak az eredeti kapocsfedelet kell eltávolítani és helyére a megfelelő modult felhelyezni, ahogy az az alábbi illusztráción is látható. 13

18 3. ábra További modulok (jövőben) Az adatkimeneten keresztül lehet a mérőben tárolt információkhoz hozzáférni, ami a későbbiekben támogatja majd a következő modulok használatát: Előrefizetős modul PLC kommunikációs modul Rádió és telefon kommunikációs modul Nyomógombok Igény esetén a manuális kijelző léptetés céljára egy nyomógombbal lehet a készüléket ellátni. Egy gombnyomásra a kijelző a definiált listában egyet lép előre. Ugyanezzel a nyomógombbal lehet a kijelzőt feszültségmentes állapotban leolvasni, amennyiben a feszültségmentes leolvasás opciót a készülék tartalmazza. 14

19 Fejezet 5 Üzembe helyezés Az 5227 konstrukciója, felszerelése és huzalozása Tartalom Konstrukció A mérő felszerelése Huzalozás 15

20 Konstrukció A mérő IP53 védettségű, kettős szigetelésű házba szerelt, a DIN szabványnak megfelelően, és az alábbi anyagokat tartalmazza Alap Tűzálló polikarbonát Fedél - UV stabilizált polikarbonát Kapocsfedél - Polikarbonát A mérő standard vagy meghosszabbított, átlátszó vagy nem-átlátszó polikarbonátból gyártott kapocsfedéllel szállítható. Mielőtt a felszerelést megkezdené A felszerelés megkezdése előtt vizsgálja meg a mérőt, és győződjön meg arról, hogy sem a mérő tokozása, sem pedig a záró bélyegek nem sérültek-e. Amennyiben sérülést fedezne fel, haladéktalanul jelentse azt az Ampy Automation cégnek. A mérő kialakítása lehetővé teszi, hogy azt szabványos mérőhelyre felszereljék. Kérjük, különösen ügyeljen arra, hogy a mérőt olyan helyre szerelje fel, ahol a fogyasztó is könnyedén leolvashatja azt. A mérő felszerelése 1) A mérőház két oldalán található nyílás segítségével, 2 db 8x1 csavarral erősítse a mérőt a mérőpanelre. 2) A felerősítő furatok úgy lettek kialakítva, hogy a legtöbb DIN szabványú mérők lecserélésekor se kelljen a mérőhelyen meglévő furatokat átalakítani. 16

21 Bekötés A bekötést a huzalozási diagram és az alábbi fotó alapján kell elvégezni. A kapcsok elrendezése DIN szabvány szerinti. 4. ábra Kapcsok elrendezése Z kwh _ L1(L2,L3) N 5. ábra Az 5227C huzalozási rajza 17

22 Fejezet 6 Műszaki összefoglaló Az 5227 műszaki specifikációja Tartalom Műszaki összefoglalás 18

23 Műszaki összefoglalás Rendszer feszültség: - Egy mérőműves mérő Vac (120Vac opcionális) Tápellátás változás +20% -20% Áram: - Direkt bekötés 5 80A Ib/Imax Indulási áram Tekercselés: - 230Vac Ib Imax 0.4% Ib kwh 0.5% Ib kvarh <2W <12VA (általában <1W <10VA) <0.1VA <2.5VA Hálózati frekvencia: - Névleges 50Hz (60Hz opcionális) Ütésállóság: Hőmérséklet állóság: Frekvncia változás +/- 5% BS EN IEC IEC Hőmérséklet tartomány: - Meghatározott üzemi tartomány -25 C-tól 65 C-ig Üzemi határértékek Tárolási tartomány -40 C-tól 70 C-ig -40 C-tól 70 C-ig Élettartam 15 év Maximális áram: 80A Tokozás anyaga: Alplap Tűzálló polikarbonát Fedél UV Stabilizált Polikarbonát Kapocsfedél Polikarbonát IP védettség Méretek (max) Súly (max) Mérő Kapocsfedéllel & akasztófüllel együtt IP53 IEC60529 szélesség125 x magasság113 x mélység46 (mm) Szél130 x mag230.3 x mély46 (mm) 360g 19

24 Fejezet 7 Függelékek További információk az 5227 mérőhöz Tartalom Függelék A Induktív soros adatport Függelék B Adatkiolvasás Függelék C Kijelző opciók Függelék D - Meghatározások 20

25 Függelék A Induktív soros adatport A mérő normál üzemállapotában az induktív hurkon keresztül folyamatosan továbbít adatcsomagokat. Az alábbi táblázat tartalmazza az adatcsomagban található információkat. 1. táblázat Induktív hurok Blokk leírás Blokk karakter Szakasz Megjegyzés darabszám (decimális) STX karakter 1 0 Üzenet kezdete Mérő típus és verzió 8 0 Pl. "AMP5201A" Séma azonsító 2 0 Konfigurációs fájl száma Mérő gyári szá, 16 1 Pl. " DEFAULT NUMBER " R1 kwh regiszter 8 2 MSB először R2 kwh regiszter 8 2 MSB először. R3 kwh regiszter 8 3 MSB először. R4 kwh regiszter 8 3 MSB először. R1 Rev kwh regiszter 8 4 MSB először. R2 Rev kwh regiszter 8 4 MSB először. R3 Rev kwh regiszter 8 5 MSB először. R4 Rev kwh regiszter 8 5 MSB először. R1 kvarh regiszter 8 6 MSB először. R2 kvarh regiszter 8 6 MSB először R3 kvarh regiszter 8 7 MSB először R4 kvarh regiszter 8 7 MSB először R1 Rev kvarh regiszter 8 8 MSB először R2 Rev kvarh regiszter 8 8 MSB először R3 Rev kvarh regiszter 8 9 MSB először R4 Rev kvarh regiszter 8 9 MSB először Totál kwh registezr 8 A MSB először Totál Rev kwh regizster 8 A MSB először Totál kvarh regiszter 8 B MSB először Totál Rev kvarh 8 B MSB először Szumma kvarh 8 C Most hiba 2 2 D Aktuális hiba byte 2. Most hiba 1 2 D Aktuális hiba byte 1. Volt hiba 2 2 D Hiba történet byte 2. Volt hiba 1 2 D Hiba történet byte 1. Rendszer állapot 2 D Státusz byte. Rendszer opciók 2 D Konfigurációs byte Fenntartva 2 D Fenntartva Szóköz 1 D Szóköz karakter ETX karakter 1 D Üzenet vége BCC 1 E Blokk ellenőrző karakter Az adatokat 300 bps sebességgel, 7 adatbit, páros paritás, 1 stopbit-el továbbítja a készülék, ami az összes 212 karakter esetén kb. nyolc másodpercig tart. Ez után fél másodpercnyi szünet következik, hogy a fogadó készülék az adatokat feldolgozhassa. Az induktív hurok megosztottan használja a FLAG optikai felület erőforrásait, emiatt az adattovábbítás felfüggesztésre kerül, amíg az optikai felületet használatban van. 21

26 Függelék B Adatkiolvasás 2. táblázat Az 5227-re érvényes kiolvasási kódok Kód Definíció Gyári szám Tarifa 1 kwh regiszter Tarifa 2 kwh regiszter Totál kwh regiszter Tarifa 1 Export kwh regiszter Tarifa 2 Export kwh regiszter Totál Export kwh Regiszter Tarifa 1 kvarh regiszter Tarifa 2 kvarh regiszter Totál kvarh regiszter Futó maximális teljesítmény Általában a teljesen kiépített mérő az alábbi táblázat baloldali oszlopában látható adatcsomagot küldi. A csillaggal jelölt sorok opcionálisak, megjelenésük a paraméterezéstől és a mérő változattól függ. 3. táblázat Mode-C kiolvasás Adatcsomag /AMP (SAMPLE 3) ( )* Értelmező mejegyzések Sebesség (4 = 4800), hadver (5227) és szoftver változat (0611) Gyári szám, 16 digit két sorban vagy 9 digit egy sorban, azaz csak ( )* Tarifa 1 kwh regiszter ( )* Tarifa 2 kwh regiszter ( ) Totál kwh regiszter ( )* Tarifa1 Export kwh regiszter ( )* Tarifa2 Export kwh regiszter ( )* Totál Export kwh regiszter ( )* Tarifa1 kvarh regiszter ( )* Tarifa2 kvarh regiszter ( )* Totál kvarh regiszter (00.00)!* Maximális teljesítmény A példában minden regiszter 0 értéket tartalmaz ( kwh /kvarh) 22

27 Függelék C Megjelenítési opciók 4. táblázat Megjelenítési opciók Megjeleníthető értékek listája Kijelzőteszt (minden szegmens látható) Tarifa1 Import kwh Tarifa2 Import kwh Tarifa3 Import kwh Tarifa4 Import kwh Tarifa1 Export kwh Tarifa2 Export kwh Tarifa3 Export kwh Tarifa4 Export kwh Tarifa1 Import (Induktív) kvarh Tarifa 2 Import (Induktív) kvarh Tarifa 3 Import (Induktív) kvarh Tarifa 4 Import (Induktív) kvarh Tarifa 1 Export (Kapacitív) kvarh Tarifa 2 Export (Kapacitív) kvarh Tarifa 3 Export (Kapacitív) kvarh Tarifa 4 Export (Kapacitív) kvarh Totál Import kwh Totál Export kwh Totál vétel (Induktív) kvarh Totál visszatáplál (Kapacitív) kvarh Összeg/különbség L & C kvarh Veff Ieff Maximális teljesítmény Maximális teljesítmény nullázás szám Kumulált teljesítmény Integrálási idő 23
