Új Felvonó Irányelv ÚJ FELVONÓ IRÁNYELV BEMUTATÁSA június 12. Felvonó Konferencia Siófok Kovács Zoltán

Átírás

1 ÚJ FELVONÓ IRÁNYELV BEMUTATÁSA június 12.

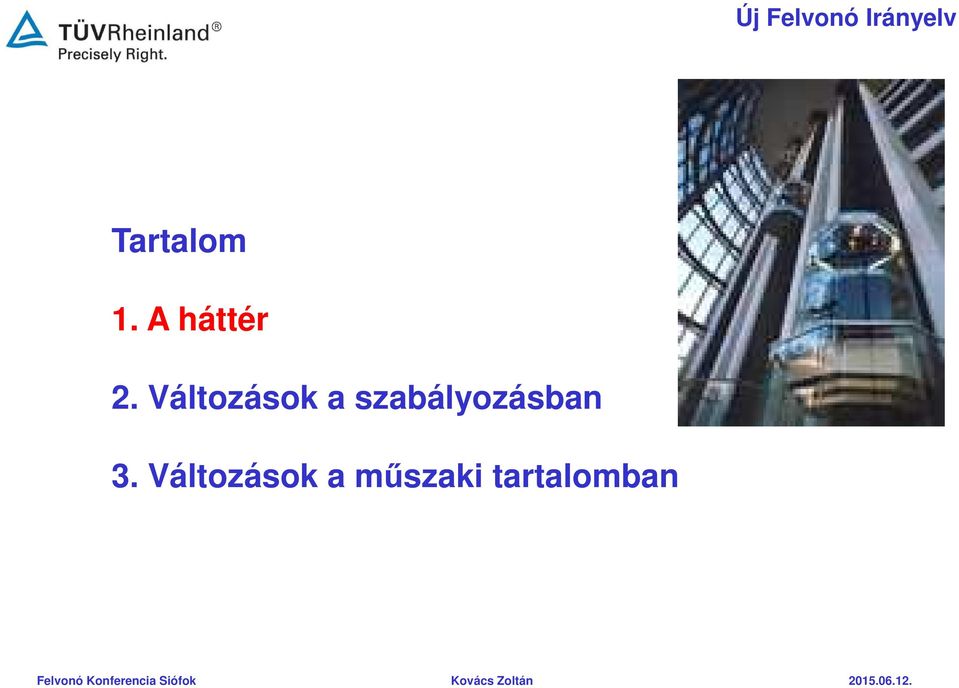

2 Tartalom 1. A háttér 3. Változások a műszaki tartalomban

3 1. A háttér Új Jogszabály Keretek (New Legislative Framework) 768/2008/EK határozat július 9. Az átfogó intézkedés-csomag célja: megszüntesse az ipari termékek EU tagállamok közötti szabad mozgásának még fennálló akadályait növeli a bizalmat és a megfelelőség értékelés minőségét növeli a CE jel hitelességét jogi keretek meghatározása az ipari termékekre vonatkozóan (10 irányelv)

4 1. A háttér Akkreditálás és piacfelügyelet szabályai 765/2008/EK rendelet július 9. (768/2008/EK határozat kiegészítése) Hatályban január 1-től Az átfogó intézkedés-csomag célja: egységes európai akkreditálási keretszabályok egységes európai piacfelügyeleti szabályok növeli a bizalmat és a megfelelőség értékelés minőségét CE jel alkalmazásának szabályai

5 1. A háttér Új Felvonó Irányelv: február /33/EU irányelv a felvonókra és a felvonókhoz készült biztonsági berendezésekre vonatkozó tagállami jogszabályok harmonizációjáról 95/16/EC irányelv érvényes: Tagállamok létrehozzák az új rendeleteket: Az új tagállami rendeletek alkalmazandók: Régi irányelv (95/16/EC) szerinti berendezéseket El kell fogadni minden tagállamban: április 19-ig április 19-ig április 20-tól április 19-ig

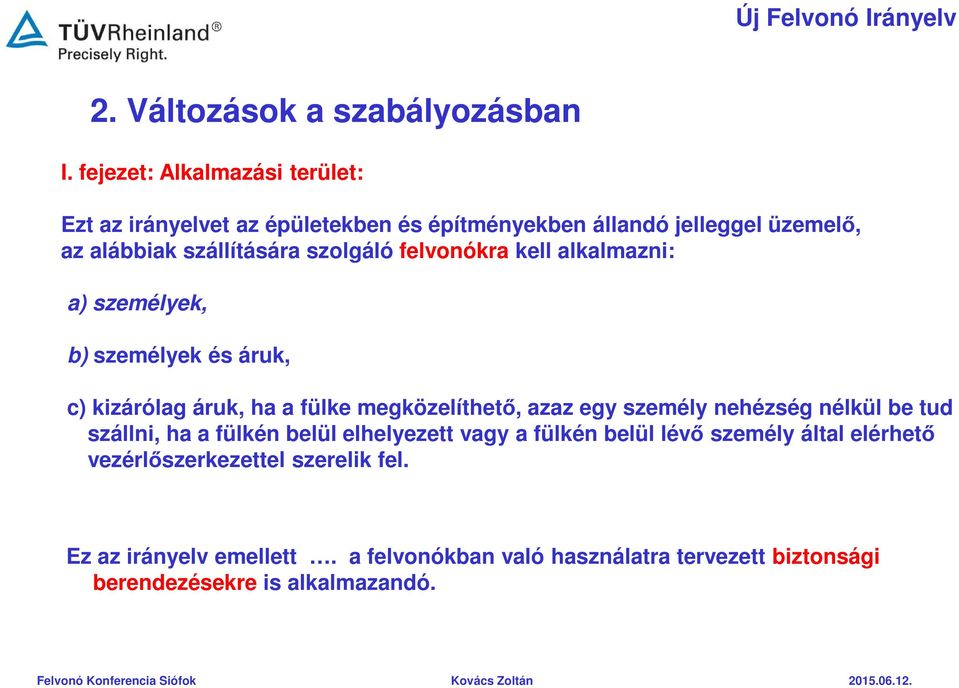

7 I. fejezet: Alkalmazási terület: Ezt az irányelvet az épületekben és építményekben állandó jelleggel üzemelő, az alábbiak szállítására szolgáló felvonókra kell alkalmazni: a) személyek, b) személyek és áruk, c) kizárólag áruk, ha a fülke megközelíthető, azaz egy személy nehézség nélkül be tud szállni, ha a fülkén belül elhelyezett vagy a fülkén belül lévő személy által elérhető vezérlőszerkezettel szerelik fel. Ez az irányelv emellett. a felvonókban való használatra tervezett biztonsági berendezésekre is alkalmazandó.

8 I. fejezet: Alkalmazási terület: E rendelet előírásai nem vonatkoznak a) az olyan emelő berendezésre, amelynek sebessége 0,15 m/s-nál nem nagyobb, b) az építkezéseken alkalmazott felvonóra, c) kötélpályákra, függővasutakra, d) a katonai vagy rendőrségi célokra tervezett és kialakított felvonóra, e) az olyan emelő berendezésre, amelyről munkát végeznek, f) a bányában alkalmazott szállítóberendezésre, g) a művészi előadásokon az előadók emelésére szolgáló emelő berendezésekre, h) a szállító eszközökre szerelt emelő berendezésekre, i) a gyártási technológiai sorba beépített vagy kizárólag üzemi munkaállások megközelítésére szolgáló felvonóra, j) a fogaskerekű vasútra, k) a mozgólépcsőre és a mozgójárdára

9 I. fejezet: Meghatározások: Felvonó: Meghatározott szinteket kiszolgáló emelő berendezés, amely egy merev és a vízszinteshez képest legalább 15 -ot bezáró dőlésszögű, vezetősínen mozgó fülkével rendelkezik, vagy rögzített pályán, de nem feltétlenül merev vezetősínek mentén mozgó emelő berendezés (pl. ollós felvonók stb.). Fülke: A fülke a felvonónak az a része, amelyik felemeléskor vagy leengedéskor a személyeket és/vagy árukat alátámasztja.

10 I. fejezet: Meghatározások típusminta-felvonó forgalmazás (rendszeres, folyamatos tevéknység) felvonó vagy felvonó biztonsági berendezés forgalomba hozatala (első alkalom) gazdasági szereplők (gyártó, megh. képviselő, importőr, forgalmazó, üzembe helyező) harmonizált szabvány akkreditálás, nemzeti akkreditációs testület, műszaki leírás megfelelőség értékelés megfelelőséget értékelő szervezet visszahívás (szétszerelés, ártalmatlanítás, visszavétel) forgalomból történő kivonás (forgalmazás megakadályozása) CE jel uniós harmonizációs jogszabály

11 I. fejezet: Meghatározások A felvonók végtermékként jönnek létre!!! Felvonókat nem lehet importálni, vagy forgalmazni!!!..csak forgalomba hozni!!! Importálni, vagy forgalmazni csak felvonó biztonsági berendezéseket lehet!!!

12 I. fejezet: Szabad mozgás (felvonók, biztonsági berendezések) (ha megfelel az irányelvnek.) Forgalomba hozatal, forgalmazás, üzembe helyezés (tagállamok mindent megtesznek felvonók csak akkor legyenek forgalomba hozhatók, üzembe helyezhetők, ha megfelelnek az irányelvnek) Alapvető egészségvédelmi és biztonsági követelmények (I. melléklet szerint) Épületekben és építményekben üzemelő felvonók (tagállamok mindent megtesznek felek tájékoztassák egymást )

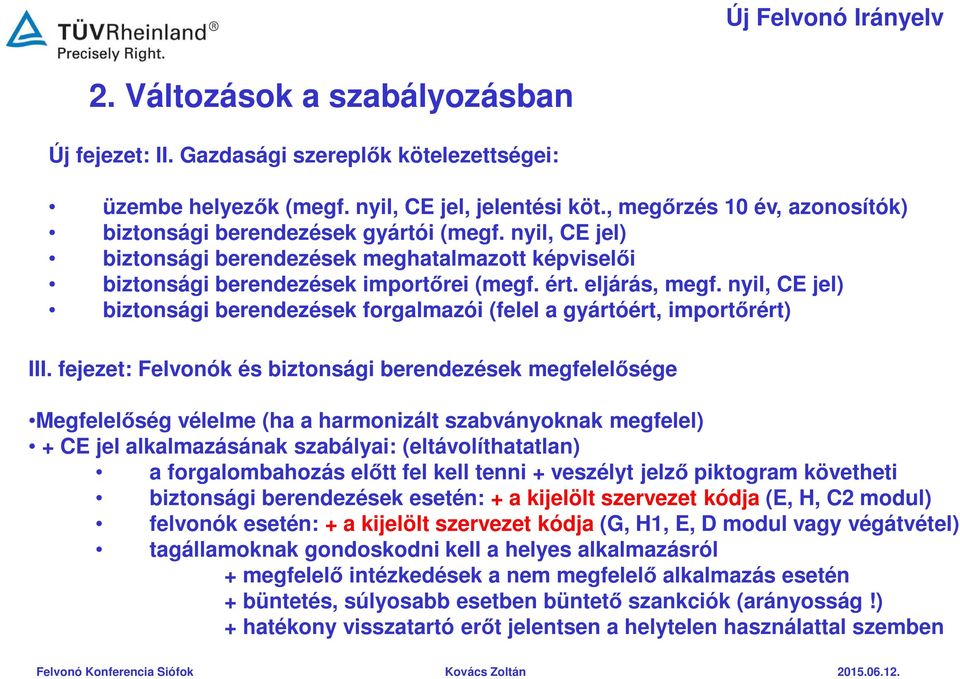

13 Új fejezet: II. Gazdasági szereplők kötelezettségei: üzembe helyezők (megf. nyil, CE jel, jelentési köt., megőrzés 10 év, azonosítók) biztonsági berendezések gyártói (megf. nyil, CE jel) biztonsági berendezések meghatalmazott képviselői biztonsági berendezések importőrei (megf. ért. eljárás, megf. nyil, CE jel) biztonsági berendezések forgalmazói (felel a gyártóért, importőrért) III. fejezet: Felvonók és biztonsági berendezések megfelelősége Megfelelőség vélelme (ha a harmonizált szabványoknak megfelel) + CE jel alkalmazásának szabályai: (eltávolíthatatlan) a forgalombahozás előtt fel kell tenni + veszélyt jelző piktogram követheti biztonsági berendezések esetén: + a kijelölt szervezet kódja (E, H, C2 modul) felvonók esetén: + a kijelölt szervezet kódja (G, H1, E, D modul vagy végátvétel) tagállamoknak gondoskodni kell a helyes alkalmazásról + megfelelő intézkedések a nem megfelelő alkalmazás esetén + büntetés, súlyosabb esetben büntető szankciók (arányosság!) + hatékony visszatartó erőt jelentsen a helytelen használattal szemben

14 III. fejezet: Megfelelőség értékelése (biztonsági berendezések) B + C2 modul, B + E modul, H modul. III. fejezet: Megfelelőség értékelése (felvonók) B modul + V. melléklet (végátvétel), B + E modul, B + D modul, H1 modul + V. melléklet (végátvétel), H1 modul + E modul, H1 modul + D modul, G modul, H1 modul + tervvizsgálat

15 Új fejezet: IV. Megfelelőségértékelő szervezetek, Bejelentett szervezetek bejelentő hatóságra vonatkozó követelmények (elegendő létszámú hozzáértő személyzet). bejelentett szervezetekre vonatkozó követelmények bejelentett szervezet megfelelőségének vélelme bejelentett szervezet leányvállalata, alvállalkozója (felelősség, tájékoztatás: hatóság, megbízó) bejelentési kérelem bejelentési eljárás bejelentett szervezetek azonosító számai és jegyzéke bejelentések változásai bejelentett szervezetek alkalmasságának kifogásolása (bizottság kötelező vizsgálata, tagállam együttműködése, büntetés, visszavonás) bejelentett szervezetek működési kötelezettségei bejelentett szervezetek tájékoztatási kötelezettsége (tanúsítvány visszavonása, negatív megf. ért. eredmények, kérésre pozitív is!) bejelentett szervezetek koordinálása

16 Új fejezet: IV. Bejelentett szervezetekre vonatkozó követelmények jogi személyiséggel rendelkezik, független az általa értékelt felvonóktól, biztonsági berendezésektől, vezetők, értékelők nem lehetnek az értékelt felvonók, biztonsági berendezések tervezője, gyártója, szállítója, üzembe helyezője, vásárlója,tulajdonosa, felhasználója, karbantartója, szakmai feddhetetlenség, műszaki szaktudás, függetlenség, alkalmas az adott (bejelentett) modulok megfelelőség értékelési feladatok elvégzésére, műszaki ismeretekkel és megfelelő tapasztalattal rendelkező személyzet, eljárások átlátható leírása, eljárások az adott vállalkozás méretének figyelembe vételére, adminisztrációs feladatokhoz szükséges eszközök, felszerelések, I. melléklet és harmonizált szabványok + jogszabályok megfelelő ismerete, vezetők, értékelők pártatlansága, vezetők, értékelők javadalmazása nem függhet az értékelések számától, eredményétől, felelősségbiztosítás, titoktartás, részt vesz a szabványosítási tevékenységben

17 V. fejezet: Felvonók, biztonsági berendezések piacfelügyelete, védintézkedés piac felügyelet (765/2008/EK rendelet szerint) nemzeti szintű eljárások kockázatos termékek esetén (értékelés, kivonás, visszahívás, tagállamok tájékoztatása) uniós védintézkedési eljárások megfelelő, de kockázatot jelentő felvonók és biztonsági berendezések alaki megfelelés hiánya (CE jelölés, megfelelőségi nyilatkozat, adattábla) VI. fejezet: Bizottsági eljárások Szankciók (hatékony, arányos, visszatartó erejű) Átmeneti rendelkezések ( ig 95/16/EC alkalmazható) Átültetés ( ig elfogadás, tól alkalmazás) Felülvizsgálat ( ig) Hatályon kívül helyezés ( /16/EC) Hatálybalépés

19 3. Változások a műszaki tartalomban 1. melléklet 2.2. szakasz védőterek A felvonót úgy kell megtervezni és kivitelezni, hogy a fülke véghelyzeteiben az ott tartózkodó, szerelést vagy karbantartást végző személy testi sérülését megakadályozza. Ezt úgy kell elérni, hogy megfelelő szabad vagy védett teret kell biztosítani e személy számára a fülke szélső helyzeteiben a fülke alatt vagy felett. Különleges körülmények esetén, ahol e megoldásokat nem lehet alkalmazni, különösen már meglévő épületekben más, a típusvizsgálati tanúsítványban vagy az egyedi megfelelőségi tanúsítványban engedélyezett módon is biztosítható e kockázat elkerülése. NEM VÁLTOZOTT!

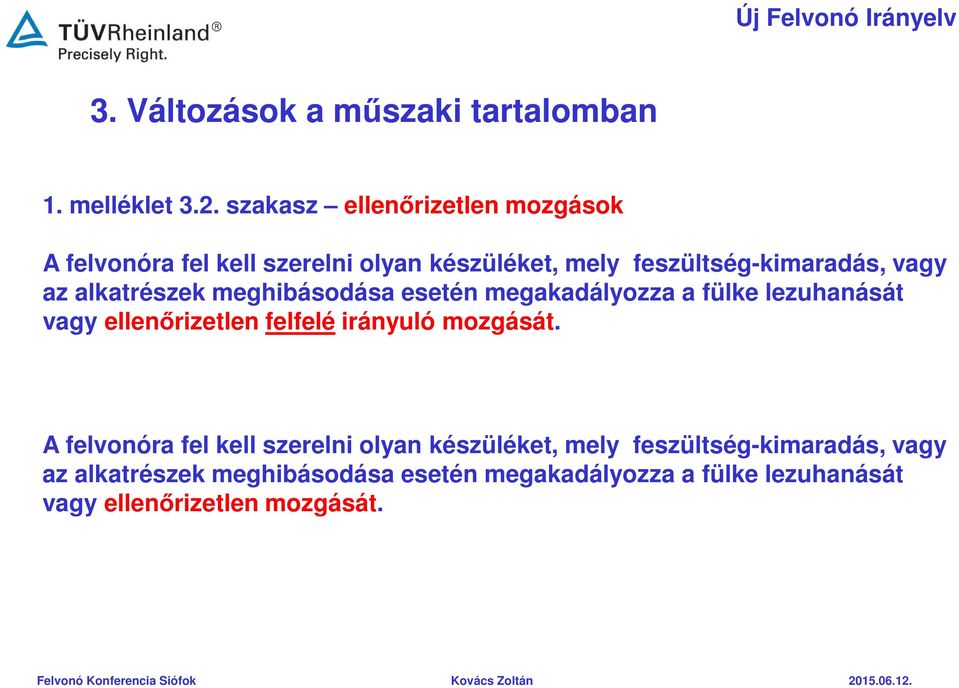

20 3. Változások a műszaki tartalomban 1. melléklet 3.2. szakasz ellenőrizetlen mozgások A felvonóra fel kell szerelni olyan készüléket, mely feszültség-kimaradás, vagy az alkatrészek meghibásodása esetén megakadályozza a fülke lezuhanását vagy ellenőrizetlen felfelé irányuló mozgását. A felvonóra fel kell szerelni olyan készüléket, mely feszültség-kimaradás, vagy az alkatrészek meghibásodása esetén megakadályozza a fülke lezuhanását vagy ellenőrizetlen mozgását.

21 3. Változások a műszaki tartalomban 1. melléklet 4.6. szakasz túlmelegedés elleni védelem A felvonókat úgy kell megtervezni és kivitelezni, hogy ha a géptér túllépi a felvonó-szerelő vállalkozás által megadott maximális hőmérsékletet, akkor a felvonó a folyamatban lévő menetet be tudja fejezni, de új parancsot ne tudjon fogadni. A felvonókat úgy kell megtervezni és kivitelezni, hogy ha a felvonógép túllépi a felvonó-szerelő vállalkozás által megadott maximális hőmérsékletet, akkor a felvonó a folyamatban lévő menetet be tudja fejezni, de új parancsot ne tudjon fogadni.

22 3. Változások a műszaki tartalomban 2. melléklet Megfelelőségi nyilatkozat tartalma + az aláíró személy neve, + beosztása, + az aláírás helye, + dátuma, aláírás 3. melléklet Biztonsági berendezések jegyzéke 1. Aknaajtók reteszelései 2. Az 1. számú melléklet 3.2. pontjában hivatkozott biztonsági berendezések, amelyek meggátolják a felvonófülke lezuhanását vagy ellenőrizetlen mozgását. 3. Sebességhatárolók 4. a) Energiatároló ütközők - vagy nem lineáris jelleggörbével, - vagy visszafutás-csillapítással. b) Energiaelnyelő ütközők. 5. Hidraulikus üzemű felvonók biztonsági berendezései a lezuhanás megakadályozására. (csőtöréskor záró szelep/fojtó visszacsapó szelep) 6. Elektronikus elemeket tartalmazó, biztonsági kapcsolókként alkalmazott villamos berendezések és kapcsolások.

23 3. Változások a műszaki tartalomban 4. melléklet B modul EK típusvizsgálat (felvonók, biztonsági berendezések) 5. melléklet Végátvétel (felvonók) 6. melléklet E modul Termék minőségbiztosítási rendszer (biztonsági berendezések) 7. melléklet H modul Teljes minőségbiztosítási rendszer (biztonsági berendezések) 8. melléklet G modul Egyedi vizsgálat (felvonók) 9. melléklet C2 modul Típusazonossági vizsgálat szúrópróbaszerű ellenőrzéssel (biztonsági berendezések) 10. melléklet E modul Termék minőségbiztosítási rendszer (felvonók) 11. melléklet H1 modul Teljes minőségbiztosítási rendszer (felvonók) 12. melléklet D modul Gyártás minőségbiztosítási rendszer (felvonók)

24 Tartalom 1. A háttér 3. Változások a műszaki tartalomban Köszönöm a figyelmet!
