1 - 1 - Tartalomjegyzék: Mitsubishi Heavy lakossági (RAC) klímaberendezések 2012 Alfa Laval hőcserélők bemutatása 2. oldal 12. oldal DUAL réz-alumínium kompozitcső rendszer 16. oldal Tematikus meghívók a nyílt napokra 20. oldal

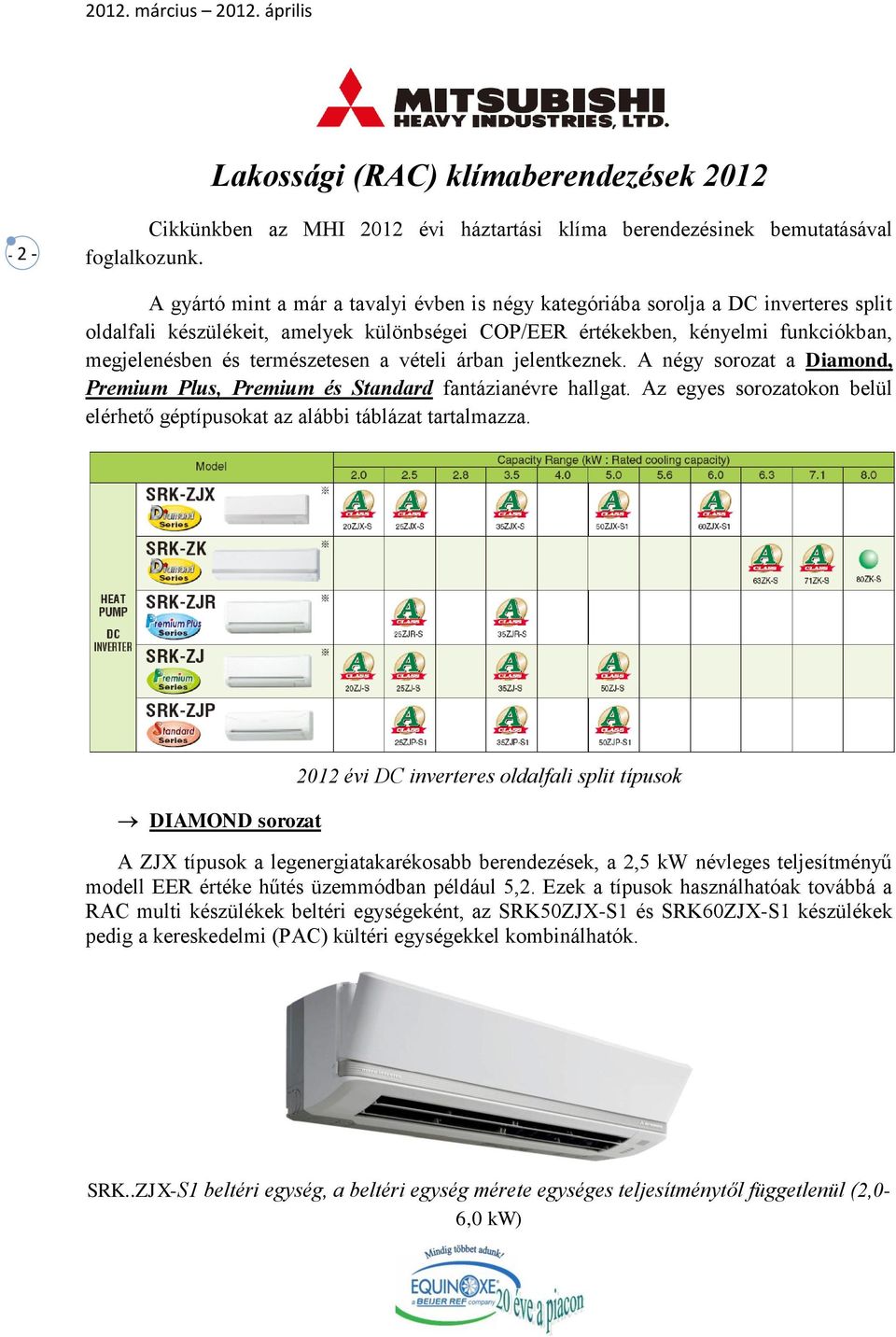

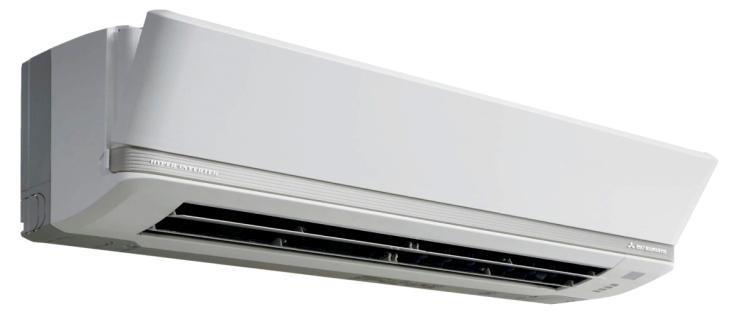

2 Lakossági (RAC) klímaberendezések Cikkünkben az MHI 2012 évi háztartási klíma berendezésinek bemutatásával foglalkozunk. A gyártó mint a már a tavalyi évben is négy kategóriába sorolja a DC inverteres split oldalfali készülékeit, amelyek különbségei COP/EER értékekben, kényelmi funkciókban, megjelenésben és természetesen a vételi árban jelentkeznek. A négy sorozat a Diamond, Premium Plus, Premium és Standard fantázianévre hallgat. Az egyes sorozatokon belül elérhető géptípusokat az alábbi táblázat tartalmazza. DIAMOND sorozat 2012 évi DC inverteres oldalfali split típusok A ZJX típusok a legenergiatakarékosabb berendezések, a 2,5 kw névleges teljesítményű modell EER értéke hűtés üzemmódban például 5,2. Ezek a típusok használhatóak továbbá a RAC multi készülékek beltéri egységeként, az SRK50ZJX-S1 és SRK60ZJX-S1 készülékek pedig a kereskedelmi (PAC) kültéri egységekkel kombinálhatók. SRK..ZJX-S1 beltéri egység, a beltéri egység mérete egységes teljesítménytől függetlenül (2,0-6,0 kw)

3 Az SRK..ZK-S típusok a Diamond sorozat nagy teljesítményű berendezései 6,3 kw, 7,1 kw és 8,0 kw névleges teljesítménnyel Az SRK..ZK-S típusok nagy teljesítményű gépek, vetőtávolságuk 17 m Az SRK71ZK-S beltéri egység csatlakoztatható SCM multi kültéri egységekhez PREMIUM PLUS sorozat Ebben a sorozatban két típus található a háztartásokban legnépszerűbb 2,5 kw és 3,5 kw névleges teljesítménnyel. Típusjelük SRK25ZJR-S és SRK35ZJR-S. Az SRK25/35ZJR-S típusok beltéri egysége Itt nem csak a beltéri egységek mérete, de például a kompresszor típusok is megegyeznek, az eltérő teljesítményt a kompresszor szabályzásával valósítják meg. Az SRK-ZJR beltéri egységek csatlakoztathatóak a multi kültéri egységekhez. PREMIUM sorozat A sorozat 2,0 kw, 2,5 kw, 3,5 kw, 5,0 kw teljesítményű készülékekből áll. A beltéri egységek megegyeznek az SRK25/35ZJR-S típusokéval, ebből kifolyólag szintén csatlakoztathatók multi kültéri egységekhez. A Diamond és Premium sorozatnál alacsony környezeti hőmérséklet kültéri egységek is kaphatók. Ilyenkor a kültéri egység típusjelzését egy A betűvel egészítik ki, pl. SRC25ZJ- SA.

4 Ezen kültéri egységeknél a csepptálca egy kiegészítő ausztenites korrózióálló acél fűtőszállal van szerelve, szabályozását egy bimetall termosztát végzi STANDARD sorozat Villamos fűtőbetét a kültéri egység csepptálcáján Az árban legkedvezőbb DC inverteres oldalfali split készülékek három teljesítményű típusból álló sorozata megújult a tavalyi évhez képest. Az SRK..ZJP-S és SRK..ZJP-S1 típusok összehasonlító táblázata A Standard sorozat Európában általában a fenti táblázatban jelölt típusjelölésekkel kerül forgalomba de bizonyos esetekben a más piacokon használatos DXK típusjelölés is előfordul, a készülékek teljesen csereszabatosak, megfeleltetésük a következő: 2011 évi modellek 2012 évi modellek SRK25ZJP-S : DXK09Z3-S SRK25ZJP-S1 : DXK09Z4-S SRK35ZJP-S : DXK12Z3-S SRK35ZJP-S1 : DXK12Z4-S SRK50ZJP-S : DXK18Z3-S SRK50ZJP-S1 : DXK18Z4-S A 2012 évi típusok kültéri egységének befoglaló méretei csökkentek.

5 Másik különbség, hogy a 2012-es típusoknál a tápfeszültség bekötése a kültéri egységnél, a tavalyi típusoknál a beltéri egységnél történik, ezért a két évjárat modelljei nem kombinálhatóak egymással. Az SRK-ZJP típusok az SCM multi kültéri egységekkel nem kombinálhatók Az SRK..ZJP-S1 típusok kültéri egységének méretcsökkenése az SRK..ZJP-S típusokhoz képest Az SRK..ZJP-S1, azaz a legkedvezőbb árú DC inverteres készülékek beltéri egysége Az inverteres lakossági split egy beltéri egységes készülékeknél nem csak oldalfali hanem padlón álló, álmennyezetbe építhető és kompakt mennyezeti kazettás beltéri egységek is választhatóak.

6 - 6 - Fűtött levegő-kifúvás az SRF padlón álló beltéri egységnél A padlón álló beltéri egység típusok kivitelükből adódóan kimagasló kényelemérzetet garantálnak és esztétikusan illeszkednek a belső térhez. SRF beltéri egység a rendeltetési helyén

7 Az SRF típusok 2,5 kw, 3,5 kw és 5,0 kw teljesítményben elérhetőek, a kültéri egység minden esetben valamelyik SRC-ZJX vagy egy SCM multi így a magas COP garantált. Ha az álmennyezet kialakítása lehetővé teszi az SRR-ZJ típus alkalmazásával a beltéri egység teljesen rejtve marad a felhasználó elől SRR-ZJ beltéri egység az álmennyezetbe rejtve AZ SRR-ZJ típusokból 2,5 kw és 3,5 kw teljesítményű modell választható, a kültéri egység SRC..ZJX-S. Az álmennyezetbe építhető kazettás kivitelből öt típus választható: 2,5 kw, 3,5 kw, 4,0 kw, 5,0 kw és 5,6 kw teljesítménnyel. Az összes mono-split kazettás beltéri egység a 600x600 mm-es Euroraszter méretbe illeszthető. A típusjelölésük FDTC25/35/40/50/60VF, a 4 kwos modell kivételével SCM multi kültéri egységgel is kombinálhatók. FDTC..VF beltéri egység

8 A kazettás típusokhoz a vezeték nélküli távirányító igénye esetén a vevő részt külön kell beilleszteni az előlap panelba RCN-TC-24W-ER infra vevő az FDTC..VF beltéri egység előlapján Az egy beltéri egységes készülékeknél a fix sebességű kompresszorral szerelt modellek továbbra is elérhetőek a Mitsubishi Heavy Industries palettáján. Az összesen 7 db SRK-HG és SRK-HE típussal 2,07 kw-tól 7,1 kw-ig terjedő névleges hűtőteljesítmény tartomány fedhető le. Az SRK50HE-S1 és az SRK56HE-S1 beltéri egysége Inverter Multi-split rendszerek A Mitsubishi Heavy Industries multi készülékei kizárólag DC inverteres kültéri egységgel elérhetők. A kültéri egységek választéka két új, egy 10 kw és egy 12,5 kw névleges hűtőteljesítményű típussal bővült. A két típus SCM100ZJ-S1 és SCM125ZJ-S1, az előbbihez 5 db, utóbbihoz 6 db beltéri egység csatlakoztatható. Az alábbi ábrán a maximálisan csatlakoztatható beltéri egységek száma leolvasható típusonként.

9 - 9 - Az egyes SCM multi berendezésekhez maximálisan csatlakoztatható beltéri egységek A két legnagyobb teljesítményű kültéri egység is egyventilátoros kivitelben készül. Egy SCM125ZJ-S1 kültéri egység (MHI fotó) A csatlakoztatható beltéri egységeket a mono-split készülékeknél részben már említettük, a multi rendszerekhez azonban nem csak ezek a beltéri egységek csatlakoztathatók. Fontos megjegyezni, hogy ebben a cikkben a kombinációs táblázatokat nincs módunkban közölni, azok megtalálhatók az aktuális katalógusokban. Ha egy beltéri egységet mint az SCM kültéri egységekkel kompatibilis készüléket említünk továbbra is ellenőrizni kell, hogy a szükséges kombinációban szerepel a katalógusban. A katalógusban az összes lehetséges kombináció fel van tüntetve! Az oldalfali beltéri egységek közül csatlakoztatható az összes ZJX típus, az SRK71-ZK típus, a két ZJR típus, az összes ZJ típus. A padlón álló kivitelű (SRF-ZJX) beltéri egységek szintén mind csatlakoztathatók ahogy a már bemutatott két SRR rejtett álmennyezeti típus illetve az álmennyezeti kazettás típusok az FDTC40VF kivételével. Multi kombinációban egy 5 kw és egy 6 kw névleges hűtőteljesítményű SRR rejtet álmennyezeti típus is választható. Ami szintén csak multi kombinációban elérhető az egy 5 kw teljesítményű mennyezeti készülék FDEN50VF típusjelöléssel és egy alacsony/középnyomású légcsatornázható beltéri egység FDUM50VF típus.

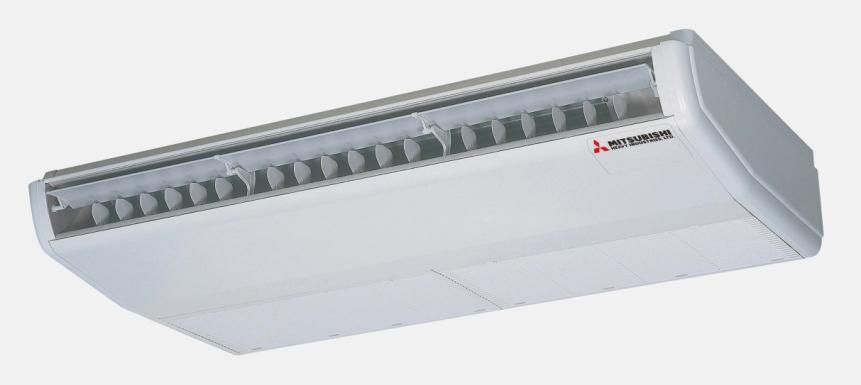

10 FDEN50VF mennyezeti beltéri egység Multi kültéri és beltéri egységek 2012

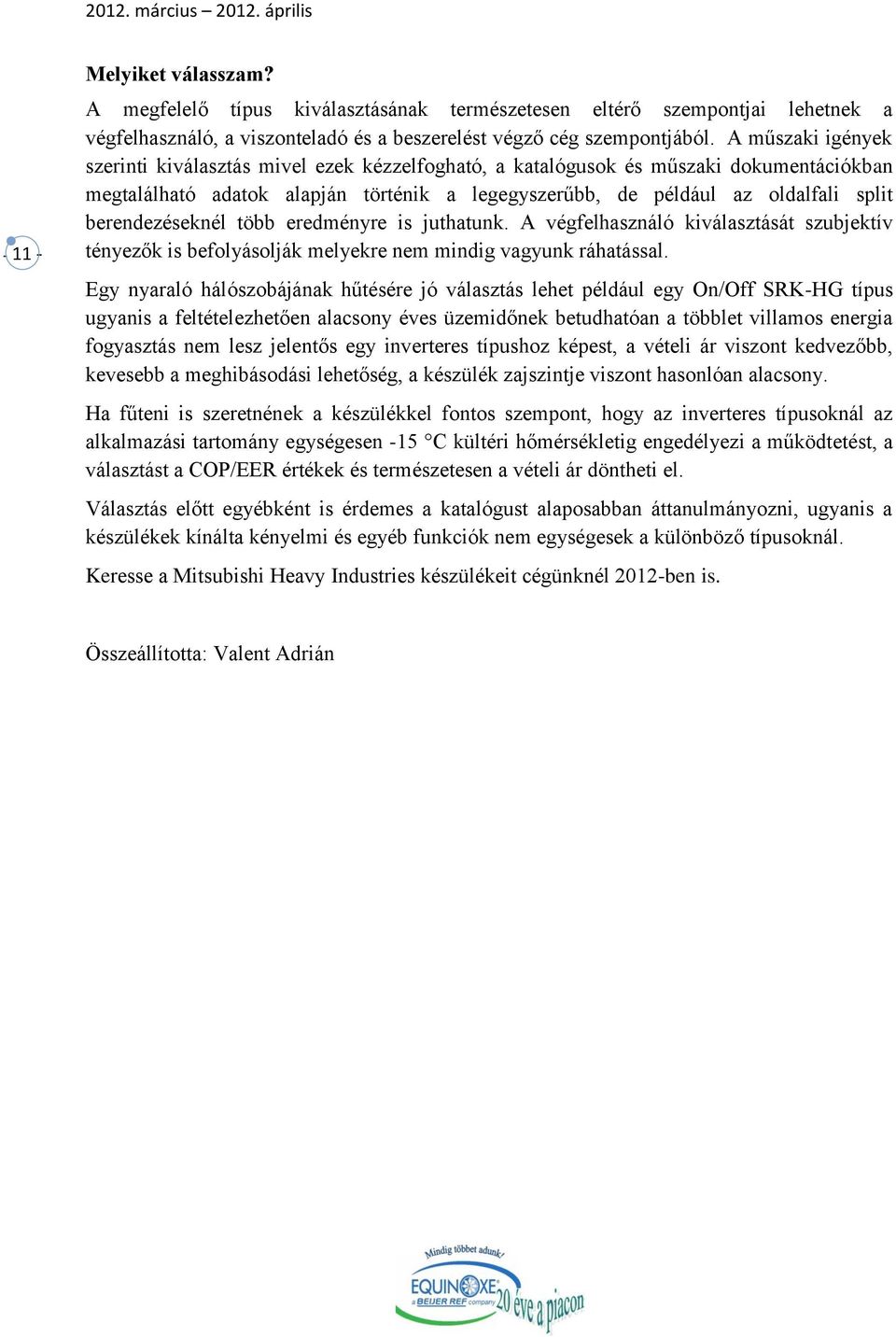

11 Melyiket válasszam? A megfelelő típus kiválasztásának természetesen eltérő szempontjai lehetnek a végfelhasználó, a viszonteladó és a beszerelést végző cég szempontjából. A műszaki igények szerinti kiválasztás mivel ezek kézzelfogható, a katalógusok és műszaki dokumentációkban megtalálható adatok alapján történik a legegyszerűbb, de például az oldalfali split berendezéseknél több eredményre is juthatunk. A végfelhasználó kiválasztását szubjektív tényezők is befolyásolják melyekre nem mindig vagyunk ráhatással. Egy nyaraló hálószobájának hűtésére jó választás lehet például egy On/Off SRK-HG típus ugyanis a feltételezhetően alacsony éves üzemidőnek betudhatóan a többlet villamos energia fogyasztás nem lesz jelentős egy inverteres típushoz képest, a vételi ár viszont kedvezőbb, kevesebb a meghibásodási lehetőség, a készülék zajszintje viszont hasonlóan alacsony. Ha fűteni is szeretnének a készülékkel fontos szempont, hogy az inverteres típusoknál az alkalmazási tartomány egységesen -15 C kültéri hőmérsékletig engedélyezi a működtetést, a választást a COP/EER értékek és természetesen a vételi ár döntheti el. Választás előtt egyébként is érdemes a katalógust alaposabban áttanulmányozni, ugyanis a készülékek kínálta kényelmi és egyéb funkciók nem egységesek a különböző típusoknál. Keresse a Mitsubishi Heavy Industries készülékeit cégünknél 2012-ben is. Összeállította: Valent Adrián

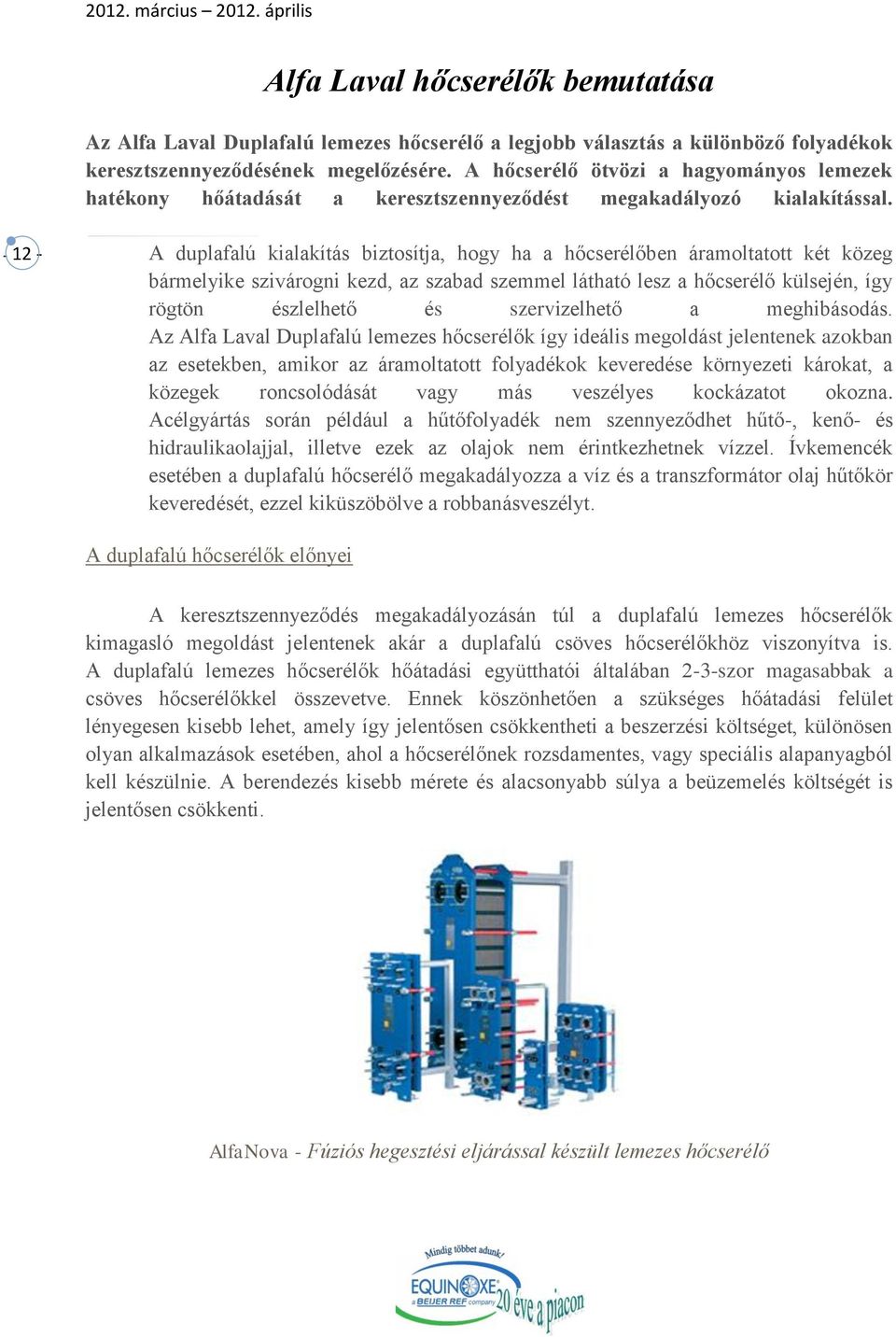

12 Alfa Laval hőcserélők bemutatása Az Alfa Laval Duplafalú lemezes hőcserélő a legjobb választás a különböző folyadékok keresztszennyeződésének megelőzésére. A hőcserélő ötvözi a hagyományos lemezek hatékony hőátadását a keresztszennyeződést megakadályozó kialakítással A duplafalú kialakítás biztosítja, hogy ha a hőcserélőben áramoltatott két közeg bármelyike szivárogni kezd, az szabad szemmel látható lesz a hőcserélő külsején, így rögtön észlelhető és szervizelhető a meghibásodás. Az Alfa Laval Duplafalú lemezes hőcserélők így ideális megoldást jelentenek azokban az esetekben, amikor az áramoltatott folyadékok keveredése környezeti károkat, a közegek roncsolódását vagy más veszélyes kockázatot okozna. Acélgyártás során például a hűtőfolyadék nem szennyeződhet hűtő-, kenő- és hidraulikaolajjal, illetve ezek az olajok nem érintkezhetnek vízzel. Ívkemencék esetében a duplafalú hőcserélő megakadályozza a víz és a transzformátor olaj hűtőkör keveredését, ezzel kiküszöbölve a robbanásveszélyt. A duplafalú hőcserélők előnyei A keresztszennyeződés megakadályozásán túl a duplafalú lemezes hőcserélők kimagasló megoldást jelentenek akár a duplafalú csöves hőcserélőkhöz viszonyítva is. A duplafalú lemezes hőcserélők hőátadási együtthatói általában 2-3-szor magasabbak a csöves hőcserélőkkel összevetve. Ennek köszönhetően a szükséges hőátadási felület lényegesen kisebb lehet, amely így jelentősen csökkentheti a beszerzési költséget, különösen olyan alkalmazások esetében, ahol a hőcserélőnek rozsdamentes, vagy speciális alapanyagból kell készülnie. A berendezés kisebb mérete és alacsonyabb súlya a beüzemelés költségét is jelentősen csökkenti. AlfaNova - Fúziós hegesztési eljárással készült lemezes hőcserélő

13 Az AlfaNova a világon az első, teljes mértékben rozsdamentes acélból készült lemezes hőcserélő. Gyártását az Alfa Laval által szabadalmaztatott diffúziós hegesztési eljárás teszi lehetővé. A speciális hegesztési eljárással, 100%-ban rozsdamentes acélból készülő AlfaNova lemezes hőcserélő olyan mértékben higiénikus és korrózióálló, ami nem valósítható meg egyetlen hagyományos forrasztott hőcserélővel sem. Ugyanakkor praktikus megoldás olyan alkalmazásoknál, ahol hagyomány szerint hegesztett-tömített vagy hegesztett hőcserélőket alkalmaznak. Az AlfaNova lehetővé teszi, hogy olyan folyamatok esetén is lehessen nagy hatásfokú hőcserélőt alkalmazni, ahol az extrém nyomás és hőmérséklet körülményeket a hagyományos forrasztott hőcserélők nem bírnák. Az AlfaNova hőcserélők így alacsony beruházás mellett kínálnak kiváló, tömítés nélküli alternatívát számos olyan ipari alkalmazás számára, amelyek agresszív közegekkel dolgoznak, és ahol a hermetikus kialakítás mellett fontos a hőmérsékletállóság is. A 100%-ban rozsdamentes acélból készült hőcserélő akár 550 C hőmérsékleten is üzemeltethető. A maximális megbízhatóság, biztonság és tartósság érdekében az AlfaNova hőcserélőket szélsőséges nyomásra és hőmérsékletekre, valamint korrózióállóságra is teszteljük. Megbízhatóságuknak és kialakításuknak köszönhetően, számos alkalmazásnál, többek között az ammóniás hűtési rendszerekben jelentenek költséghatékony megoldást. Korrózióállósága miatt az AlfaNova népszerű a korrozív vízzel dolgozó távfűtési rendszerek esetében is. Rozsdamentes csatornái és kompakt kialakítása olyan alkalmazásokra is ideálissá teszik az AlfaNova-t, ahol a higiénia elsődleges szempont, például HMV-rendszerek és a tisztatér technológia esetében. AlfaVap Az AlfaVap óriási hatással lehet a bepárláshoz és kondenzáláshoz kapcsolódó költségekre. Kis méretének köszönhetőn kevés helyet foglal és a befektetés költsége is kisebb. Az egyedülálló AlfaVap kialakítása sokkal hatékonyabb hőátadást biztosít a hagyományos csöves hőcserélőkkel összehasonlítva. Ennek köszönhetően lényegesen kisebb hőátadási felület is elegendő adott teljesítmény eléréséhez. Így az AlfaVap hőcserélők ár/érték aránya kimagaslóan jó lehet, különösen azokban az esetekben, amikor a hőcserélőnek speciális anyagokból (pl. SMO, titánium, nikkel vagy Hastelloy ) kel készülnie.

14 Az AlfaVap kompakt és sokoldalú kialakítása drasztikusan csökkentheti a szállítási, beépítési és üzemeltetési költségeket. A lemezek kialakítása biztosítja, hogy a hő-átadó felültetek könnyen átvizsgálhatóak és tisztíthatóak. Karbantartáshoz csupán a szorító csavarokat kell eltávolítani és a nyomólemezt hátragördíteni. A speciális lemezmintázatnak köszönhetően nagy turbulencia alakul ki a lemezek teljes felületén, ami segít megelőzni az eltömődést és rendkívül hatékonnyá teszi a vegyi tisztítást. A kevesebb lerakódás miatt a tisztításhoz kevesebb vegyszerre van szükség. Az AlfaVap kialakításának köszönhetően, lemezek hozzáadásával vagy kivételével egyszerűen változtatható a hőcserélő kapacitása a kívánt mértékben. Ez az AlfaVap egyik fő előnye a csöves hőcserélőkkel szemben, amelyek kapacitása beüzemelés után már nem módosítható Gemini duplafalú hőcserélő lemezek A Gemini hőcserélő lemezek két lemezből állnak, amelyek között keskeny légrés van. Ez a rés kifelé nyílik, és nem érintkezik egyik áramoltatott közeggel sem, s így segít megakadályozni, hogy azok kapcsolatba kerüljenek egymással. A Gemini duplafalú hőcserélő lemezeket olyan tejipari, gyógyszeripari, söripari és ital gyártósorokhoz alakították ki, amelyek során döntő fontosságú, hogy az áramoltatott közegek ne keresztszennyezzék egymást. A Gemini lemezek két lapból állnak, amelyeket úgy öntik ki, hogy a lemezek közötti légrés minimális legyen. Ennek köszönhetően a hőcsere hatásfoka a lehető legnagyobb. A lemezek szegélye nyitott, ezzel biztosítva, hogy az esetlegesen kiszivárgó közeg ne rakódjon le a két lap között.. A Gemini duplafalú lemezek alkalmazása növeli a biztonságot és higiéniát, hiszen egy esetleges szivárgás esetén is kizárt a keresztszennyeződés. A termék összetételétől és viszkozitásától, valamint az alkalmazás hőmérsékleti- és nyomás paramétereitől függően kiválasztott lemezek egyértelműen, szabad szemmel láthatóvá teszi, ha szivárgás történik. A Gemini lemezek jelenleg az Alfa Laval FrontLine, illetve BaseLine hőcserélőkhöz rendelhetők.

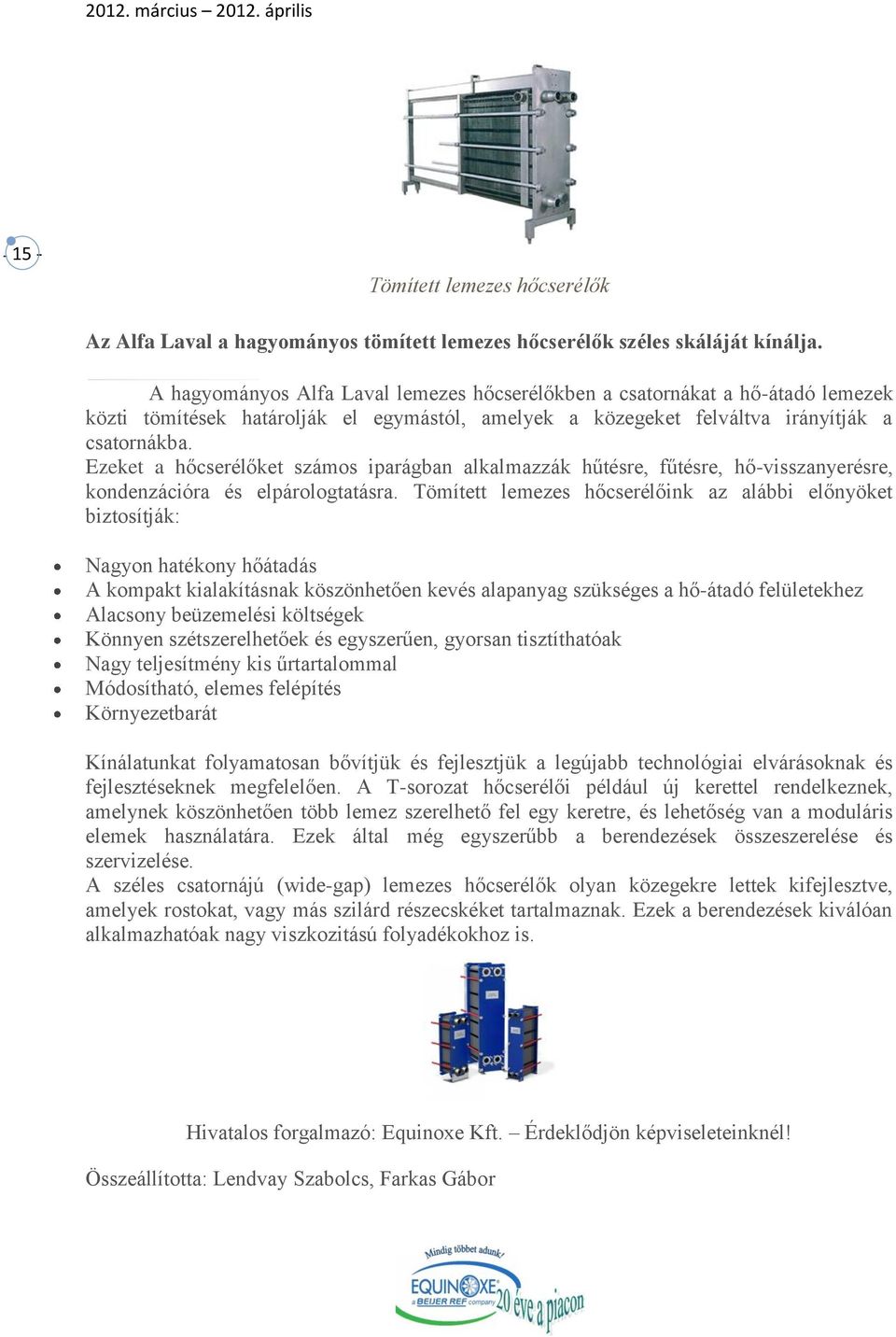

15 Tömített lemezes hőcserélők Az Alfa Laval a hagyományos tömített lemezes hőcserélők széles skáláját kínálja. A hagyományos Alfa Laval lemezes hőcserélőkben a csatornákat a hő-átadó lemezek közti tömítések határolják el egymástól, amelyek a közegeket felváltva irányítják a csatornákba. Ezeket a hőcserélőket számos iparágban alkalmazzák hűtésre, fűtésre, hő-visszanyerésre, kondenzációra és elpárologtatásra. Tömített lemezes hőcserélőink az alábbi előnyöket biztosítják: Nagyon hatékony hőátadás A kompakt kialakításnak köszönhetően kevés alapanyag szükséges a hő-átadó felületekhez Alacsony beüzemelési költségek Könnyen szétszerelhetőek és egyszerűen, gyorsan tisztíthatóak Nagy teljesítmény kis űrtartalommal Módosítható, elemes felépítés Környezetbarát Kínálatunkat folyamatosan bővítjük és fejlesztjük a legújabb technológiai elvárásoknak és fejlesztéseknek megfelelően. A T-sorozat hőcserélői például új kerettel rendelkeznek, amelynek köszönhetően több lemez szerelhető fel egy keretre, és lehetőség van a moduláris elemek használatára. Ezek által még egyszerűbb a berendezések összeszerelése és szervizelése. A széles csatornájú (wide-gap) lemezes hőcserélők olyan közegekre lettek kifejlesztve, amelyek rostokat, vagy más szilárd részecskéket tartalmaznak. Ezek a berendezések kiválóan alkalmazhatóak nagy viszkozitású folyadékokhoz is. Hivatalos forgalmazó: Equinoxe Kft. Érdeklődjön képviseleteinknél! Összeállította: Lendvay Szabolcs, Farkas Gábor
