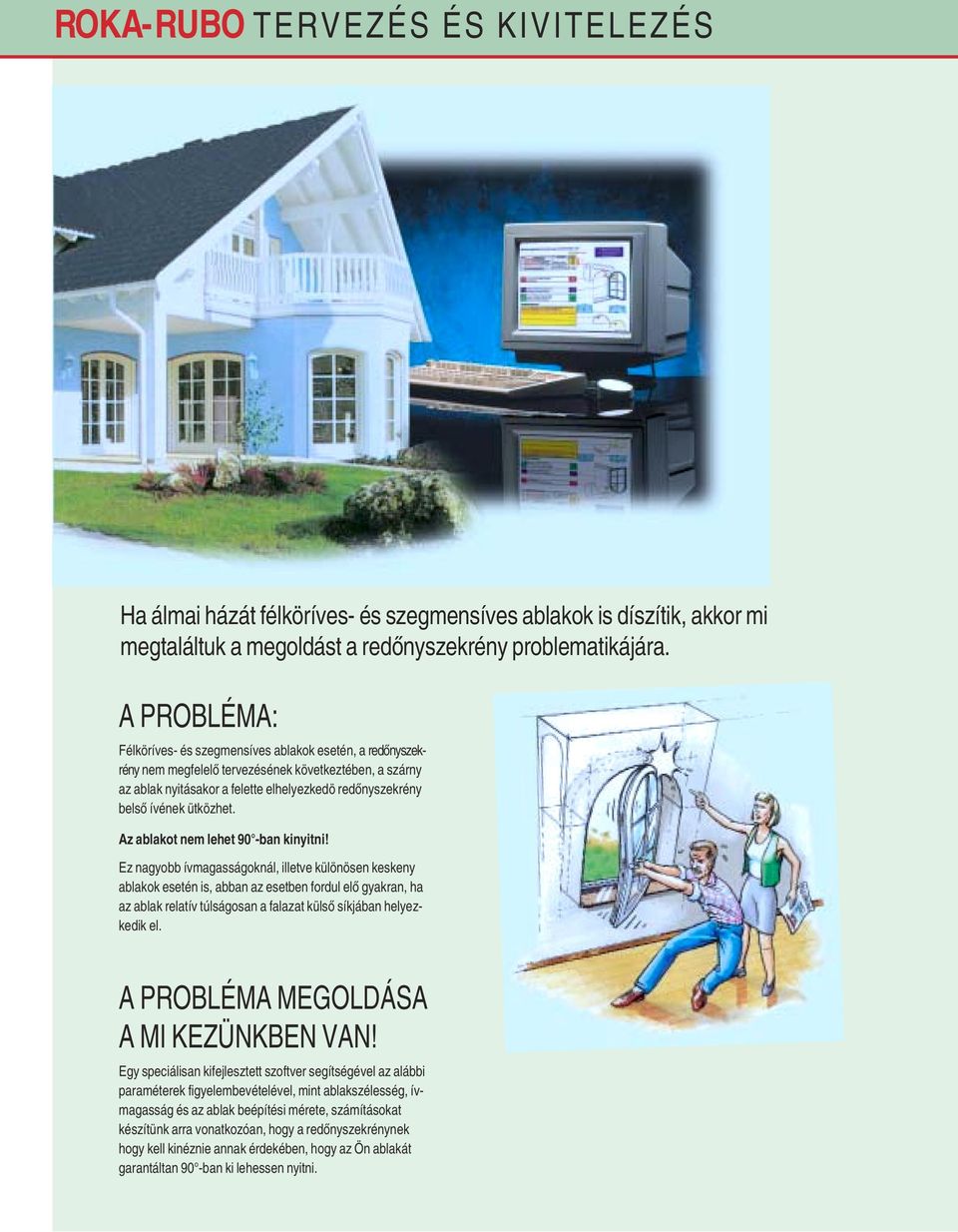

1 ROKA-RUBO TERVEZÉS ÉS KIVITELEZÉS Ha álmai házát félköríves- és szegmensíves ablakok is díszítik, akkor mi megtaláltuk a megoldást a redœnyszekrény problematikájára. A PROBLÉMA: Félköríves- és szegmensíves ablakok esetén, a redœnyszekrény nem megfelelœ tervezésének következtében, a szárny az ablak nyitásakor a felette elhelyezkedö redœnyszekrény belsœ ívének ütközhet. Az ablakot nem lehet 90 -ban kinyitni! Ez nagyobb ívmagasságoknál, illetve különösen keskeny ablakok esetén is, abban az esetben fordul elœ gyakran, ha az ablak relatív túlságosan a falazat külsœ síkjában helyezkedik el. A PROBLÉMA MEGOLDÁSA A MI KEZÜNKBEN VAN! Egy speciálisan kifejlesztett szoftver segítségével az alábbi paraméterek figyelembevételével, mint ablakszélesség, ívmagasság és az ablak beépítési mérete, számításokat készítünk arra vonatkozóan, hogy a redœnyszekrénynek hogy kell kinéznie annak érdekében, hogy az Ön ablakát garantáltan 90 -ban ki lehessen nyitni.

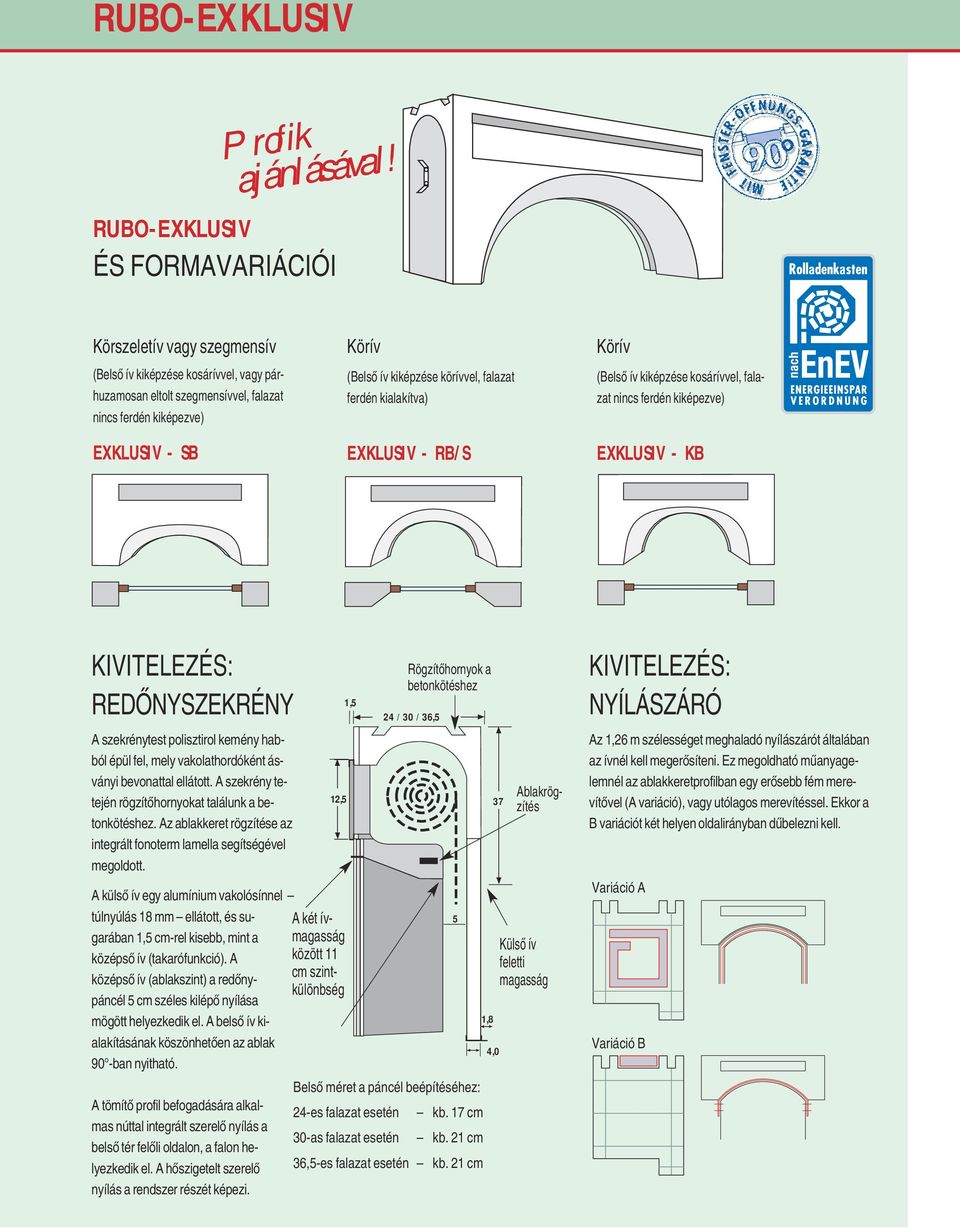

2 RUBO-EXKLUSIV Profik ajánlásával! RUBO-EXKLUSIV ÉS FORMAVARIÁCIÓI Körszeletív vagy szegmensív (BelsŒ ív kiképzése kosárívvel, vagy párhuzamosan eltolt szegmensívvel, falazat nincs ferdén kiképezve) EXKLUSIV - SB Körív (BelsŒ ív kiképzése körívvel, falazat ferdén kialakítva) EXKLUSIV - RB/S Körív (BelsŒ ív kiképzése kosárívvel, falazat nincs ferdén kiképezve) EXKLUSIV - KB KIVITELEZÉS: REDÃNYSZEKRÉNY A szekrénytest polisztirol kemény habból épül fel, mely vakolathordóként ásványi bevonattal ellátott. A szekrény tetején rögzítœhornyokat találunk a betonkötéshez. Az ablakkeret rögzítése az integrált fonoterm lamella segítségével megoldott. A külsœ ív egy alumínium vakolósínnel túlnyúlás 18 mm ellátott, és sugarában 1,5 cm-rel kisebb, mint a középsœ ív (takarófunkció). A középsœ ív (ablakszint) a redœnypáncél 5 cm széles kilépœ nyílása mögött helyezkedik el. A belsœ ív kialakításának köszönhetœen az ablak 90 -ban nyitható. A tömítœ profil befogadására alkalmas núttal integrált szerelœ nyílás a belsœ tér felœli oldalon, a falon helyezkedik el. A hœszigetelt szerelœ nyílás a rendszer részét képezi. 12,5 1,5 RögzítŒhornyok a betonkötéshez 24 / 30 / 36,5 BelsŒ méret a páncél beépítéséhez: 24-es falazat esetén kb. 17 cm 30-as falazat esetén kb. 21 cm 36,5-es falazat esetén kb. 21 cm 5 1,8 37 4,0 A két ívmagasság között 11 cm szintkülönbség Ablakrögzítés KülsŒ ív feletti magasság KIVITELEZÉS: NYÍLÁSZÁRÓ Az 1,26 m szélességet meghaladó nyílászárót általában az ívnél kell megerœsíteni. Ez megoldható mıanyagelemnél az ablakkeretprofilban egy erœsebb fém merevítœvel (A variáció), vagy utólagos merevítéssel. Ekkor a B variációt két helyen oldalirányban dıbelezni kell. Variáció A Variáció B

3 RUBO-EXKLUSIV VARIÁCIÓ: RB/KB TÍPUS SZEKRÉNY RENDELÉSI MÉRETE: RB/KB TÍPUS Nézet: belsœ tér felœl Egyenes falazat méret 1 méret 2 méret 3 1 Nyílászáró részére falazatban kialakított hely belsœ mérete mínusz 3 cm szélességben, mínusz 1,5 cm magasságban külsœ ív mérete 2 Nyílászáró részére falazatban kialakított hely belsœ mérete középsœ ív mérete 3 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x 12,5 cm (falazati alátámasztás) szekrény rendelési mérete VARIÁCIÓ: RB/S TÍPUS SZEKRÉNY RENDELÉSI MÉRETE: RB/S TÍPUS FALAZAT FERDE KIKÉPZÉSE Nézet: belsœ tér felœl Falazat ferdén kiképzett méret 1 méret 2 méret 3 méret 4 1 Nyílászáró részére falazatban kialakított hely belsœ mérete mínusz 3 cm szélességben, mínusz 1,5 cm magasságban külsœ ív mérete 2 Nyílászáró részére falazatban kialakított hely belsœ mérete középsœ ív mérete 3 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x falazat ferdén kiképzett része belsœ ív mérete 4 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x falazat ferdén kiképzett része plusz 2 x 12,5 cm (falazati alátámasztás) szekrény rendelési mérete 24-es falazat 8 30-as falazat 12,5 36,5-es falazat , ,5 VARIÁCIÓ: KM V.O. TÍPUS KIVITELEZÉS RB/KB VAGY RB/S Megoldás dísztéglasoros/klinker falazatokhoz Kivitelezés a 2. oldalon leírtaknak megfelelœen, azonban külsœ fedœlap nélkül. (Egészen a dísztéglasorig nyitott) SZEKRÉNY MÉRETE: RB/KB TÍPUS RB/S TÍPUS Nézet: kívülrœl méret 1 méret 2 méret 3 1 BelsŒ dísztéglaburkolattal ellátott falazat 2 Nyílászáró részére falazatban kialakított hely belsœ mérete 3 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x 12,5 cm (Falazati alátámasztás) = szekrény rendelési mérete méret 1 méret 2 méret 3 méret 4 1 BelsŒ klinker falazat 2 Nyílászáró részére falazatban kialakított hely belsœ mérete = középsœ ív mérete 3 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x falazat ferdén kiképzett része BelsŒ ív mérete 4 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x falazat ferdén kiképzett része + 2 x 12,5 cm (Falazati alátámasztás) szekrény rendelési mérete

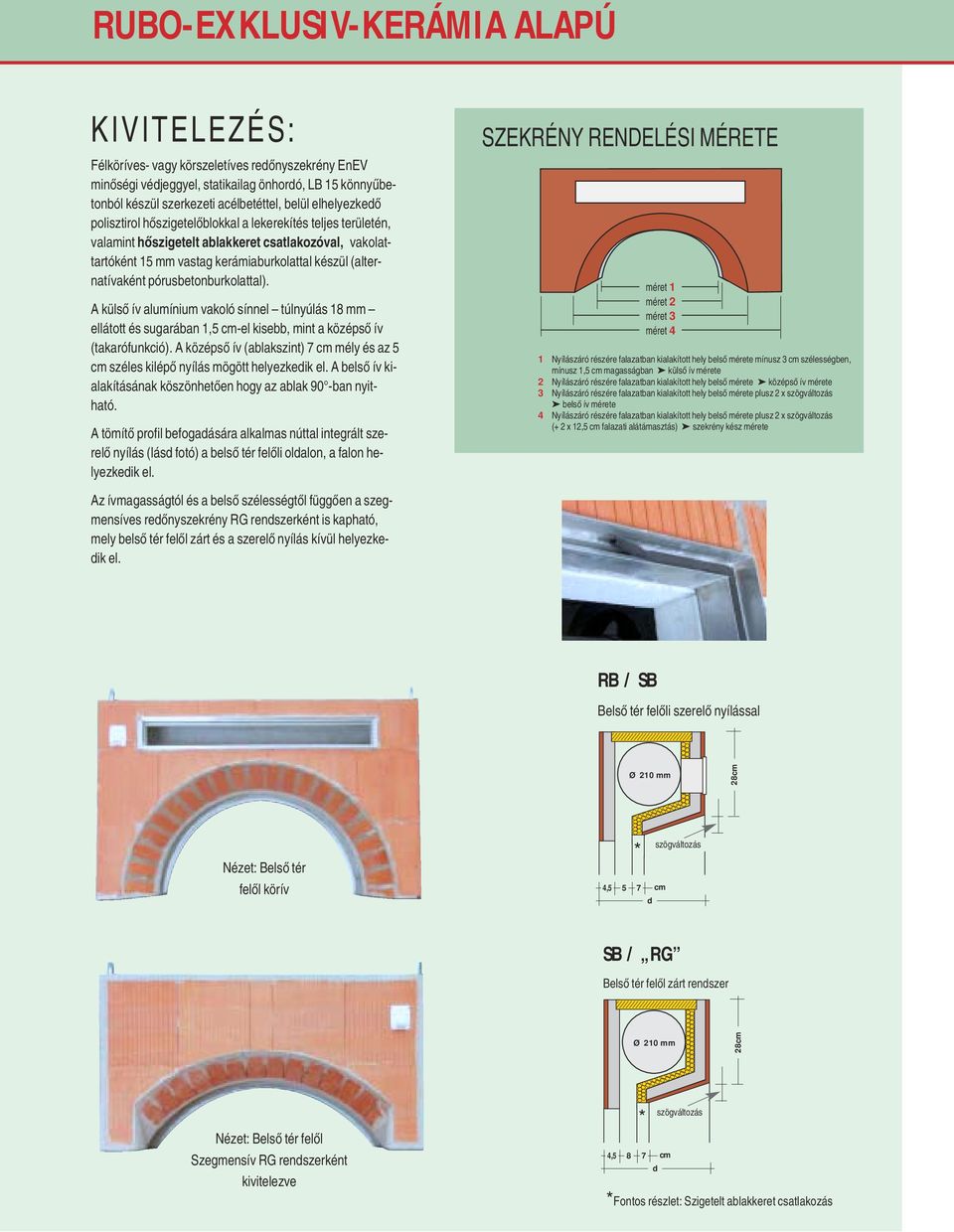

4 RUBO-EXKLUSIV-KERÁMIA ALAPÚ KIVITELEZÉS: Félköríves- vagy körszeletíves redœnyszekrény EnEV minœségi védjeggyel, statikailag önhordó, LB 15 könnyıbetonból készül szerkezeti acélbetéttel, belül elhelyezkedœ polisztirol hœszigetelœblokkal a lekerekítés teljes területén, valamint hœszigetelt ablakkeret csatlakozóval, vakolattartóként 15 mm vastag kerámiaburkolattal készül (alternatívaként pórusbetonburkolattal). A külsœ ív alumínium vakoló sínnel túlnyúlás 18 mm ellátott és sugarában 1,5 cm-el kisebb, mint a középsœ ív (takarófunkció). A középsœ ív (ablakszint) 7 cm mély és az 5 cm széles kilépœ nyílás mögött helyezkedik el. A belsœ ív kialakításának köszönhetœen hogy az ablak 90 -ban nyitható. A tömítœ profil befogadására alkalmas núttal integrált szerelœ nyílás (lásd fotó) a belsœ tér felœli oldalon, a falon helyezkedik el. SZEKRÉNY RENDELÉSI MÉRETE méret 1 méret 2 méret 3 méret 4 1 Nyílászáró részére falazatban kialakított hely belsœ mérete mínusz 3 cm szélességben, mínusz 1,5 cm magasságban külsœ ív mérete 2 Nyílászáró részére falazatban kialakított hely belsœ mérete középsœ ív mérete 3 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x szögváltozás belsœ ív mérete 4 Nyílászáró részére falazatban kialakított hely belsœ mérete plusz 2 x szögváltozás (+ 2 x 12,5 cm falazati alátámasztás) szekrény kész mérete Az ívmagasságtól és a belsœ szélességtœl függœen a szegmensíves redœnyszekrény RG rendszerként is kapható, mely belsœ tér felœl zárt és a szerelœ nyílás kívül helyezkedik el. RB / SB BelsŒ tér felœli szerelœ nyílással Ø 210 mm 28cm Nézet: BelsŒ tér felœl körív * 4,5 5 7 cm d szögváltozás SB / RG BelsŒ tér felœl zárt rendszer Ø210 mm 28cm Nézet: BelsŒ tér felœl Szegmensív RG rendszerként kivitelezve * 4,5 8 7 cm d szögváltozás *Fontos részlet: Szigetelt ablakkeret csatlakozás

5 RUBO-CLASSIC KIVITELEZÉS: A szekrénytest polisztirol kemény habból épül fel, mely vakolathordóként ásványi fröcskölt vakolattal bevont. RögzítŒhornyok szekrény hátlapján a betonkötéshez. A belsœ- és a külsœ ív kialakítása alumínium vakoló sínekkel. Oldalelemek csavarokkal és rögzítœ vasakkal felszerelve. Nézet: belsœ tér felœli oldal MÉRETEK: 24 cm, 30 cm és 36,5 cm falvastagságokhoz Szekrényhossz = belsœ méret + 2 x 12,5 cm alátámasztás x 24-es falazat esetén: 30-as falazat esetén: 36,5-ös falazat esetén: x = 25 cm x = 30 cm x = 30 cm KÉRJÜK FIGYELEMBE VENNI: A szerelœfedél rendszert a belsœ oldalról kell behelyezni és beszerelni KÉRJÜK FIGYELEMBE VENNI: TOKMAGASÍTÁS akkor szükséges, ha a belsœ ívet felfelé eltoljuk. Az ablakkeretet az ablakgyártónak az itt ábrázolt minta szerint tokmagasítóval kell ellátnia. Az ablakot közvetlenül a vezetœsín mögé helyezzük (Az x méret az eltolással arányosan változik) BelülrŒl nézve ablak redœnyszekrénnyel KívülrŒl nézve ablak

6 RUBO-INLINE KIVITELEZÉS: A szekrénytest polisztirol kemény habból épül fel, mely vakolathordóként ásványi fröcskölt vakolattal bevont. RögzítŒ hornyokkal a szekrény hátlapján a betonkötéshez. Íves kiképzés csak a külsœ oldalon található, belül vízszintes lezárás jellemzi. Az oldalelemek csavarokkal és rögzítœ vasakkal felszereltek. Nézet: belsœ tér felœli oldal MÉRETEK: 24 cm, 30 cm és 36,5 cm falvastagságokhoz Szekrényhossz = belsœ méret + 2 x 12,5 cm alátámasztás KÉRJÜK FIGYELEMBE VENNI: A szerelœfedél vízszintesen alulról szerelhetœ fel. Ebben az esetben azonban tokmagasítás szükséges. KÉRJÜK FIGYELEMBE VENNI: TOKMAGASÍTÁS minden esetben szükséges. Annak érdekében, hogy a szerelœfedéllel szabályos lezárást biztosítsunk, az ablakkeretet az ablakgyártónak (az itt ábrázolt rajz szerint) tokmagasítóval kell ellátnia. KívülrŒl ablak BelülrŒl ablak redœnyszekrénnyel

7 AMIT MÉG TUDNIA KELL ÁLTALÁNOSSÁGBAN: A BECK+HEUN redœnyszekrény egy modern, az építészek, az építési vállalkozók, illetve az építtetœk számára egyaránt problémamentes építœanyag elem. A speciális gyártási eljárásnak, a bevált polisztirol kemény hab használatának (kiváló hœszigetelœ), és a megfelelœ vakolathordó felületnek köszönhetœen, a rendszer garantálja az idœállóságot. Ezzel egyidejıleg kiváló hangszigetelœ. A RUBO-sorozat típusai éghetœség tekintetében megfelelnek a B1 tızvédelmi kategóriának. KEZELÉS: A BECK+HEUN redœnyszekrények kiváló minœségı elœre gyártott építœanyag elemek, melyek elœnyei csakis megfelelœ kezelés és szakszerı beépítés esetén jutnak optimálisan érvényre. Az alábbiakban néhány útmutatás a szállítás, tárolás és beépítés tekintetében: A redœnyszekrényeket egyenes aljzaton kell tárolni, az idœjárás viszontagságaitól védve. Különösen arra kell ügyelni, hogy az alumínium vakolósínek ne görbüljenek el. A redœnyszekrényt mind hosszában, mind pedig széltében abszolút mértékben vízszintesen kell beilleszteni, és az alátámasztási tartomány teljes felületén habarcsozni. BRANDVERHALTEN: Entsprechend der DIN 4102 (für Außenwandbauteile ist die Verwendung von aus-schließlich schwer entflammbaren Baustoffen der Klasse B 1 vorgeschrieben) entsprechen die BECK & HEUN - Rolladenkästen der Serie RU- BO dieser Brandschutzklasse.

8 TARTOZÉKOK: A redœnyszekrényt konstrukciótól függœen a rábetonozás elœtt szakszerıen alá kell támasztani. A rögzítœ hornyokban az áthidaló betonja megköt, ezzel a redœnyszekrényt optimálisan rögzíti. Az oldalsó elem és a határoló falazat közötti üreges teret teljes egészében habarccsal kell kitölteni. A vakolati repedések elkerülése érdekében a vakolás megkezdése elœtt az aktuális vakolási elœírás (üvegszálas szövethálóval bevonni) valamennyi útmutatóját figyelembe kell venni. Ajánlatkérésre a RUBO termékcsoporthoz megfelelœ tartozékok gazdag választéka áll rendelkezésre. Információért forduljon kereskedelmi partneréhez. ÁTHIDALÓ ZSALUZAT: A BECK+HEUN érdekes megoldásokat kínál a RUBO redœnyszekrény-programhoz a ZSALUZÁS területén kínált széles termékpaletta elemeivel kombinálva. Kérésre a félköríves szekrényeket áthidaló zsaluzattal szállítjuk Önnek és mindezt egy darabban. Ezen esetben a födém idœigényes zsaluzása és szigetelése immár nem szükséges. További tanácsokkal kereskedelmi partnereink látják el Önt.

9 KÖRÍVES ÉS SZEGMENSÍVES REDÃNYSZEKRÉNYEK KIÍRÁSI SZÖVEG Pozició Kiírási szöveg Ár/fm Összesen Típus: RUBO-EXKLUSIV EnEV védjeggyel: Szekrénytest polisztirol kemény habból épül fel, vakolathordóként ásványi bevonattal ellátva. RögzítŒ hornyok a szekrény hátoldalán a betonkötéshez. Integrált fonoterm lamellák az ablakkeret rögzítéséhez a tetœpontban. Szekrény oldalelemei: mıanyagból készülnek, szigeteltek. SzerelŒfedél: 22 mm vastag, szigetelt háromrétegı lemezbœl áll. BelsŒ tér felœl vakolóprofillal ellátott. Túlnyúlás 15 mm. Ívkiképzés: A külsœ ív alumínium vakoló sínnel túlnyúlás 18 mm - ellátott és sugarában 1,5 cm-el kisebb, mint a középsœ ív (takarófunkció). A középsœ ív (ablakszint) az 5 cm széles kilépœ nyílás mögött helyezkedik el. A belsœ ív kialakításának köszönhetœen az ablak 90 -ban nyitható. Kivitelezési variációk: RB/KB (falazat egyenes) RB/S (falazat ferde) SB ívmagasság: cm 24 cm 30 cm 36,5 cm falvastagságokhoz EXCLUSIV-KB TÍPUS: Falazat sima EXCLUSIV-RB/S TÍPUS: Falazat ferde RUBO-EXKLUSIV KM v.o. típus dísztéglasoros/klinker falazatokhoz Kivitezelés az elœzœekben leírtaknak megfelelœen, azonban külsœ fedlap nélkül (Egészen a dísztéglasorig nyitott). Kivitelezési variációk: RB/KB (falazat egyenes) RB/S (falazat ferde) SB ívmagasság: cm 24 cm 28 cm 30 cm 34,5 cm 36,5 cm falvastagságokhoz RUBO-EXKLUSIV-KERÁMIA típus: Statikailag önhordó, szerkezeti acélbetéttel ellátott LB 15 könnyıszerkezetes betonból, és belül elhelyezkedœ polisztirolból hœszigetelœ blokkal az ív teljes területén, hœszigetelt ablakkeret csatlakozóval kivitelezve, vakolattartóként 5 mm vastag kerámiaburkolattal. A külsœ ív alumínium vakoló sínnel túlnyúlás 18 mm ellátott, és sugarában 1,5 cm-el kisebb, mint a középsœ ív (takarófunkció). A középsœ ív (ablakszint) 7 cm mély és az 5 cm széles kilépœ nyílás mögött helyezkedik el. A belsœ ív kialakítása lehetœvé teszi az ablak 90 nyitását. Kivitelezési variációk: RB/SB belsœ tér felœli szerelœ nyílással (falazat egyenes) SB/RG belsœ tér felœl zárt, külsœ szerelœ nyílással (falazat ferde) Ívmagasság: cm 30 cm 36,5 cm 42,5 cm falvastagságokhoz falazat egyenes falazat ferde RUBO-CLASSIC típus ABLAKNYITÁSI GARANCIA NÉLKÜL Szekrénytest polisztirol kemény habból épül fel, vakolathordóként ásványi bevonattal ellátva. RögzítŒ hornyok a szekrény hátoldalán a betonkötéshez. Szekrény oldalelemei: mıanyag üreges profilokból SzerelŒfedél: nincs a programban. A szerelœ nyílás alulról történœ lezárását a kivitelezés során kell elvégezni! Ívkiképzés: A belsœ és a külsœ oldal boltíves formában kiképezve. Az alsó ívlezárást a belsœ illetve a külsœ vakolósínek alkotják. Mindkét sín azonos magasságban helyezkedik el.. 24 cm 30 cm 36,5 cm falvastagságokhoz Ívmagasság: cm RUBO-INLINE típus Szekrénytest polisztirol kemény habból épül fel, vakolathordóként ásványi bevonattal ellátva. RögzítŒ hornyok a szekrény hátoldalán a betonkötéshez. Szekrény oldalelemei: mıanyag üreges profilokból SzerelŒfedél: nincs a programban. A szerelœ nyílás alulról történœ lezárását a kivitelezés során kell elvégezni! Ívkiképzés: A külsœ ív kiképzése a nyílászáró részére falazatban kialakított hely és a megrendelœ elœírásai szerinti ívmagasságnak megfelelœen történik. Az alsó ívlezárást a külsœ vakolatsín képezi. Az egyenes belsœ szár lezárását a belsœ vakolatsín képezi. 24 cm 30 cm 36,5 cm falvastagságokhoz Ívmagasság: cm A technikai változtatások jogát fenntartjuk.

10 FAX AJÁNLATKÉRÉS + FAX MEGRENDELÉS VevŒ címe: Tárgy: Cég: Kapcsolattartó neve: Város, i.sz.: Utca, hsz: Tel.: Fax: Száll. határidœ: ÍVES REDÃNYSZEKRÉNY TÍPUS (kérjük megjelölni) RUBO - EXKLUSIV RUBO-KERÁMIA RB/SB RUBO - CLASSIC Köríves EXKLUSIV RB/S Szegmensíves EXKLUSIV SB Köríves - EXKLUSIV KB Klinker falazathoz, elöl nyitott EXKLUSIV KM v.o. RUBO-KERÁMIA SB/RG RUBO-INLINE Falazat BelsŒ nyílás méret Ív magassága Pozíció Megjegyzések Megjegyzések: ÜgyintézŒ: Dátum:

11 BECK+HEUN HUNGÁRIA Kft. Bemutató terem: XIII. ker Budapest, NépfürdŒ u. 13. Tel.: / Fax: / Mobil: / / HEBE/ROKA-RUBO HU/ /3000

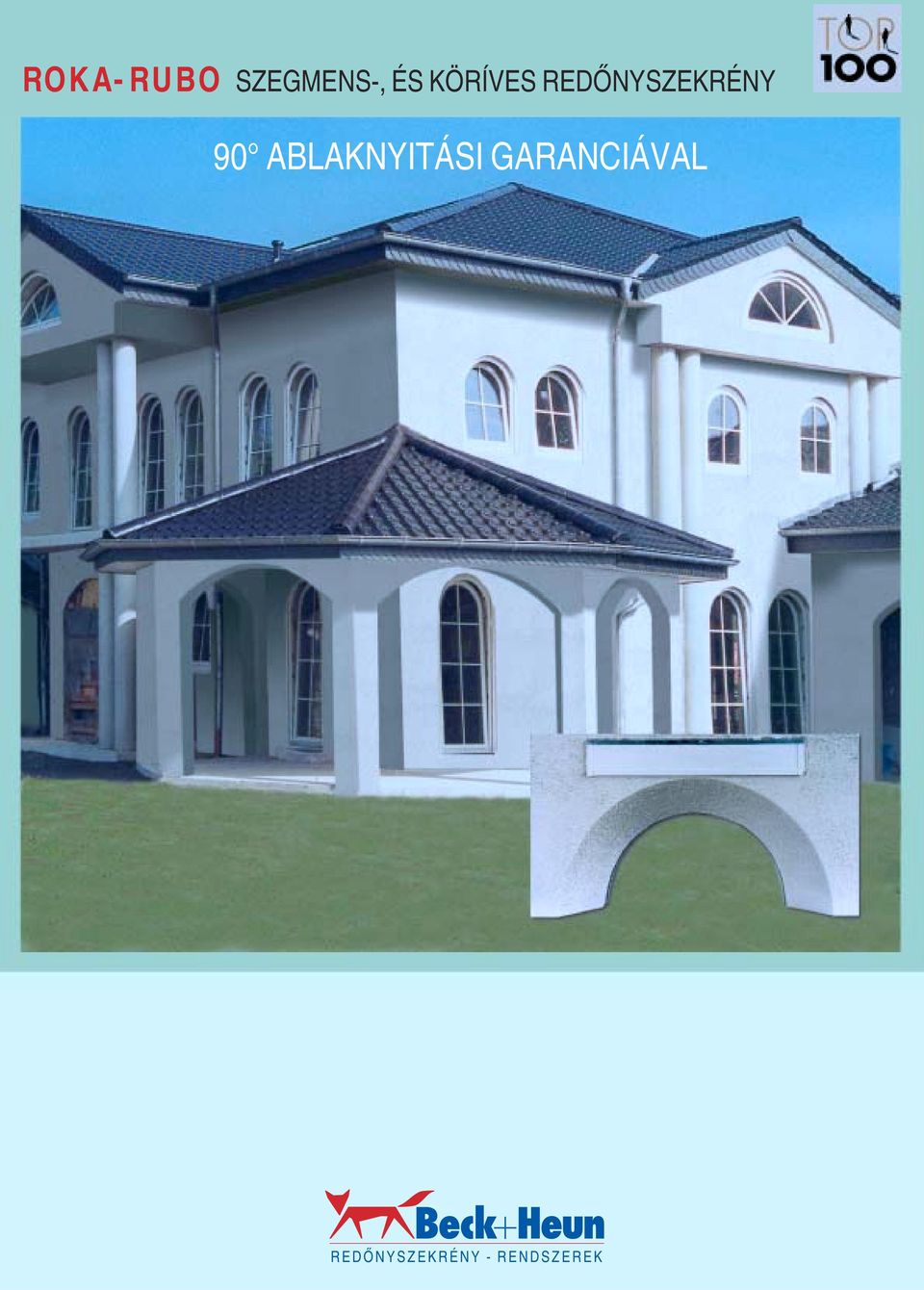

12 ROKA-RUBO SZEGMENS-, ÉS KÖRÍVES REDÃNYSZEKRÉNY 90 ABLAKNYITÁSI GARANCIÁVAL REDÃNYSZEKRÉNY - RENDSZEREK
