Nyers adat - Fourier transformáció FFT

Átírás

1 Nyers adat - Fourier transformáció FFT

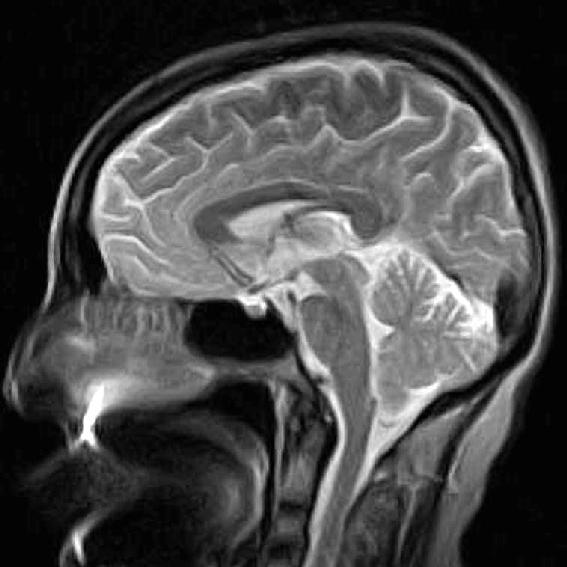

2 Multi-slice eljárás

3 Inversion Recovery (IR) TR TI TE Inverziós idő (TI) konvencionális SE vagy FSE

4 Mágnesesség IR Víz Idõ

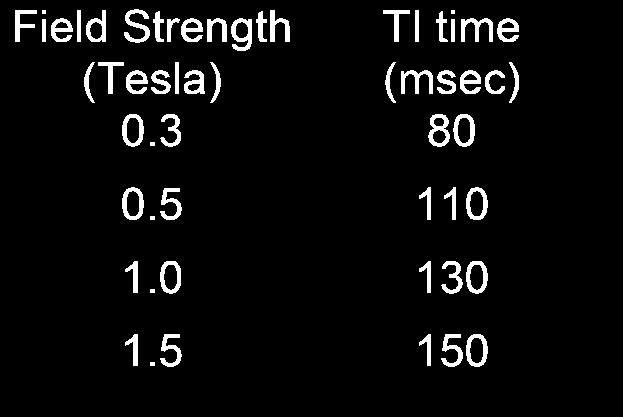

5 STIR Short TI Inversion Recovery Az optimális inverziós idő függ a T1 relaxációs időtől, tehát a térerőtől:

6 Erősen T1 súlyozott Az IR kép kontrasztja FLAIR STIR

7 Gyors szekvenciák Spin-echó kb perc Gyors spin-echó (Turbo SE) kb. 1-3 perc Gradiens-echó (GE) kb sec Turbo-FLASH kb. 1-2 sec Echo planar imaging (EPI) kb ms

8 A mérés ideje az ETL-től függ: Pl. tcse = 8 perc ETL = 8 tfse = 8/8 = 1 perc Effective TE: TEeff Inter echo time: IET (Echo spacing: ES) Echo train length: ETL (Turbo factor) Gyors spin-echó FSE, TSE, RARE

9 Gyors spin-echó CSE FSE

10 Gradiens-echó GE, GRE, FFE

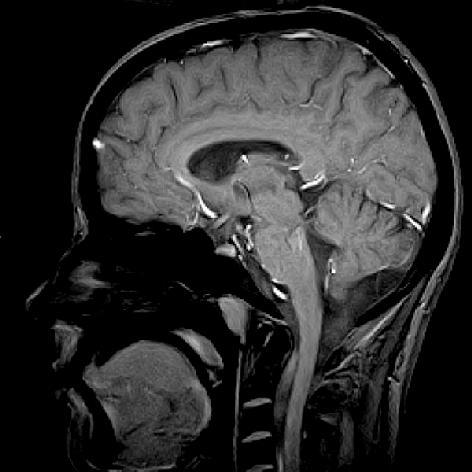

11 A GE kép kontrasztja rövid TR hosszú TR T1 súlyozott Protondenzitás X T2* súlyozott rövid TR hosszú TR rövid TE Protondenzitás Protondenzitás hosszú TE T2* súlyozott T2* súlyozott Nagy kibillentési szög Kis kibillentési szög Függ a kibillentési szögtől Ernst szög: az optimális kibillentési szög, ahol a jel maximális

12 A GE kép artefaktuma Szuszceptibilitás SE GE TE=4 ms FSE GE TE=10 ms GE Az artefaktum kivédése: A legrövidebb lehetséges TE Spin-echó (gyors spin-echó) Kisebb voxel (nagyobb felbontás) Nagyobb sávszélesség Alacsonyabb térerő

13 Echo Planar Imaging (EPI) Technikák: Single-shot EPI Multi-shot EPI SE-EPI GE-EPI GE-EPI Felhasználás: Diffusion Imaging Perfusion Imaging Functional Imaging Cardiac Imaging Abdominal Imaging SE-EPI

14 Az MR jel intenzitása SSE P * e-te/t2 * (1-e-TR/T1) Választható S = f(p, T1, T2, TR, TE, α, Ps, Δ) P: protondenzitás = f(víztartalom, térerő, hőmérséklet) T1: T1-relaxációs idő = f(víztartalom, zsírtartalom, szöveti mágnesesség, térerő) T2 : T2-relaxációs idő = f(szöveti inhomogenitás) Δ: mozgás (diffúzió, véráramlás, liquorpulzáció) TR: repetíciós idő TE: echo idő α: kibillentési szög (gradiens-echó) Ps: preszaturáció (térbeli, frekvencia szelektív (MTC, FATSAT); inverzió (TI) sejtközötti víztartalom cytoplasma víztartalom zsírtartalom fehérjetartalom rostos szerkezet myelin állapota cellularitás sejtmag/plasma arány gliosis

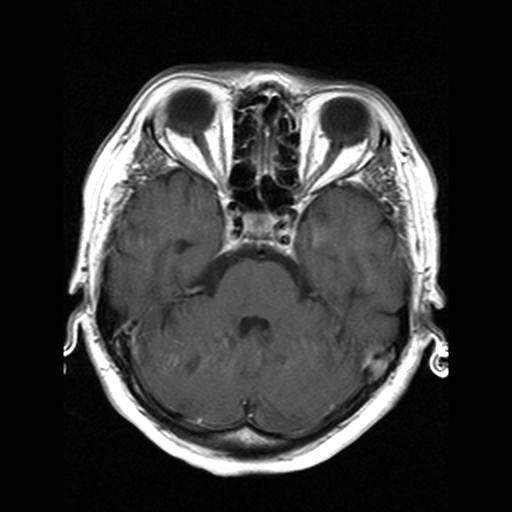

15 Az MR jelet befolyásoló tényezők Mozgás Inhomogenitás Paramágneses anygaok C Demyelinizáció Cellularitás

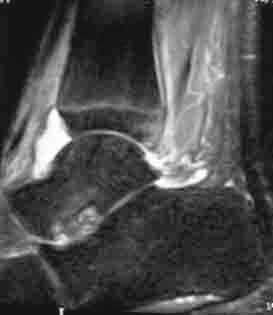

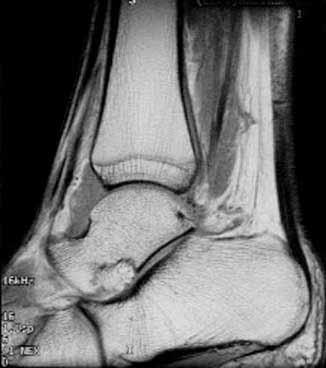

16 A gradiens-echó és az ízületek

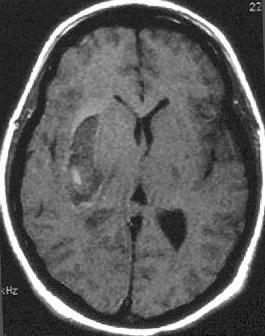

17 A hematoma jelmenet változása Hyperacut Késői subacut Acut Késői chronicus

18 Speciális technikák 3D akvizíció Zsírelnyomás (Fat suppression) MR angiográfia Magnetization transfer contrast (MTC) Szuszceptibilitás-súlyozott MR Diffúziós MR Perfúziós MR Funkcionális MR Parallel képalkotás Valós idejű mozgás korrekció (BLADE, Propeller) Egész test MR; Nagy nyílású MR; Sokcsatornás MR MR spektroszkópia

19 3D akvizíció Nincs szeletkiválasztó gradiens (non-selective) vagy nagy volument választ ki (selective). A szeletek lokalizációja fáziskódolással történik. Nincs gap, szubmilliméteres szeletvastagság, izotróp volumen. Hosszú mérési idő! t = N x TR x Mph x Nszelet

20 3D FFT

21 T2-súlyozott 3DFT (CISS)

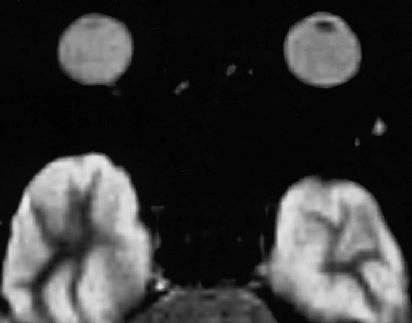

22 Zsírelnyomás Kémiai eltolódás módszer (chemical shift): T1s frekvencia módszer (CHESS, FatSat, CHEMSAT) Dixon vízkép fázis módszer (Dixon) (2PD, 3PD) Relaxációs módszer (STIR) T2s STIR Dixon zsírkép STIR+Gd FATSAT

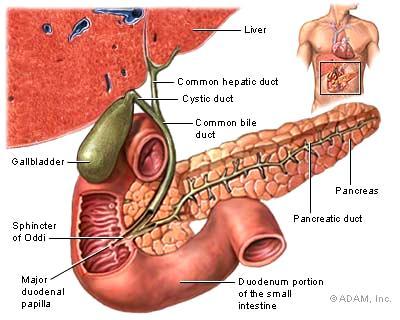

23 MR-hydrographia MRCP ERCP

24 MRCP beállítás SSFSE 9-12 szelet 30 sec MIP

25 MRCP Epekövek Pancreas fej tu Hátránya, hogy a mellékág-eltérések és a calcificatiok nehezen igazolhatók. A vizsgálat során, az ERCP-vel ellentétben nincs mód terápiás beavatkozásokra.

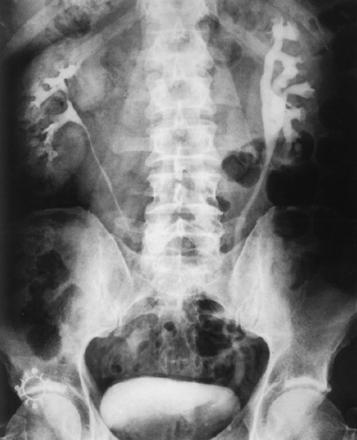

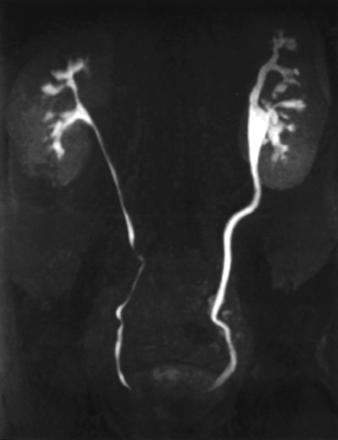

26 MR-urográfia Kétféle módszer: 1. erősen T2-súlyozott gyors spin-echó, vastag szelet 2. T1-súlyozott 3D-GE + Gd Sudah

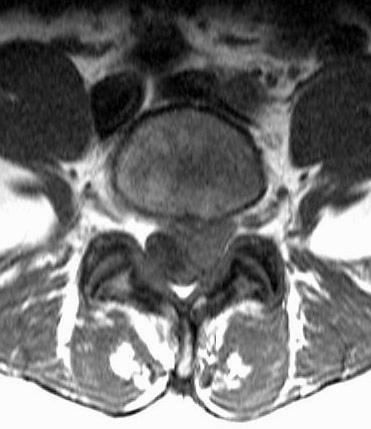

27 MR-myelográfia

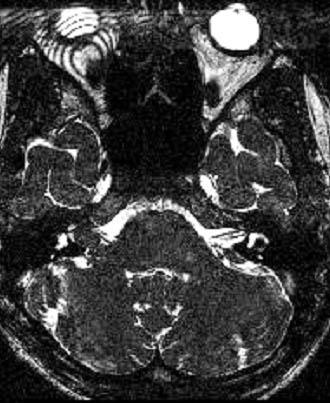

28 MR-cisternográfia

29 MR-sialográfia

30 MR-aniográfia Az intravaszkuláris vér detektálásának lehetőségei: Áramlás alapján: - Jelmentes erek a standard SE felvételeken (flow void, black blood MRA) - Nagy jelerősségű erek a GE felvételeken (inflow effect, TOF-MRA) - A mozgó spinek fázis eltolódása (PC-MRA) A vér kontrasztja alapján: - Kontrasztanyag hatása a T1-súlyozott gyors GE felvételeken (CE-MRA) - A vér T2 hatása a gyors, EKG-vezérelt T2-súlyozott felvételeken (FBI,
