2 Szabványt teremtünk UMMEL 2

3 Termékek Termékprogram Katalógusigénylés: Körcsatlakozók Kábelvédő tömszelencék és tömlőcsatlakozók Körcsatlakozók Ipari szekrények Mérés- és szabályozástechnika Precíziós esztergált profilok Fűtés - készülékek és tartozékok Előlapok Ipari szekrények 3

4 Tartalomjegyzék Ipari kábelcsavarzatok SK-szabványcsavarzatok 13 SK-EMV kábelcsavarzatok 29 SK kábelcsavarzatok különleges felhasználásra 37 METRICA kábelcsavarzatok 55 Egyéb kábelcsavarzatok 61 Tartozékok 71 Jogi nyilatkozat Egyéb megoldások 6 A katalógusban szereplő képek és a termékek közötti eltérésekért, különösen a kivitel, méret, szín tekintetében nem vállalunk felelősséget. A műszaki fejlesztés érdekében a változtatás jogát fenntartjuk. A táblázatokban elhelyezett méret és egyéb adatok előzetes értesítés nélkül is megváltozhatnak. A katalógusokban, prospektusokban és egyéb írásos dokumentációkban éppúgy, mint számítógépes adathordozókon, vagy újságokban megjelent adatokat célszerű a termék átvétele, illetve felhasználása előtt a tervezőnek, vagy a megrendelőnek ellenőrizni. Ezen dokumentum, vagy az ügyfélszolgálat hibájából származó kár esetén semmilyen igény sem érvényesíthető a UMMEL Rt. -vel szemben. A katalógusban megadott adatok hibátlanságáért felelősséget nem vállalunk. Újdonságok Tárgymutató Műszaki adatok Szerelési útmutatók Impresszum Grafikai munkálatok: intermedia marketing gmbh, Mozartstraße 2, Waldkirch, Germany, Tel. +49 (0) 76 81/ , Fax +49 (0) 76 81/ , kontakt@intermedia-marketing.de Nyomtatás: Druckerei Furtwängler Gmb, Denzlingen, Germany, Telefon +49 (0) / március, újra feldolgozott papírra. 06 /

5 Tartalomjegyzék kábelcsavarzatok azardous Aeras hoz. EXIOS 103 A2F 105 Ipari kábelcsavarzatok robbanás veszélyeztetett területekre. SK-Ex-e szabványkábelcsavarzatok 109 SK-EMV-Ex-e kábelcsavarzatok 121 SK-Ex-e kábelcsavarzatok speciális használatra 129 SK-Ex-d szabványkábelcsavarzatok 137 Ex tartozék 141 5

6 Tartalomjegyzék Gégecső rendszerek Snapflex ipari szabvány metrikus 153 Snapflex Ex metrikus 163 DN gégecső rendszerek 167 Egyéb megoldások A UMMEL cég az Önök megbízható partnere speciális terveik megvalósításában, vezetékes rendszerek, Körcsatlakozók és termoplasztikus, alumínium, fém és rozsdamentes acél szekrények kivitelezésében. Mondja el nekünk kívánságát mi megvalósítjuk. Kérjük vegye fel a kapcsolatot kereskedőinkkel. A magyaror szági forgalmazó elérhetőségét a katalógus hátoldalán találja meg. 6

7 Újdonságok Újdonságok + EXIOS Barrier Védelem igh End kábelcsavarzatok földelt kábelekhez, a veszélyes zónákban M16 x 1,5 től az M75 x 1,5 ig NPT 3/8 től az NPT 3 ig termék a 102. oldalon Ezek szerint beszerezhetők BARRIER + SM-N Snapflex gégecsőhöz, méretek M40 x 1,5 és M50 x 1,5 termék a 156. oldalon + METRICA-M-EMV-E méretek M12 x 1,5 és M63 x 1,5 termék a 59. oldalon + SK-K fekete UV álló külső felhasználásra szerint méretek M12 x 1,5 től az M63 x 1,5 termék a 14. oldalon 7

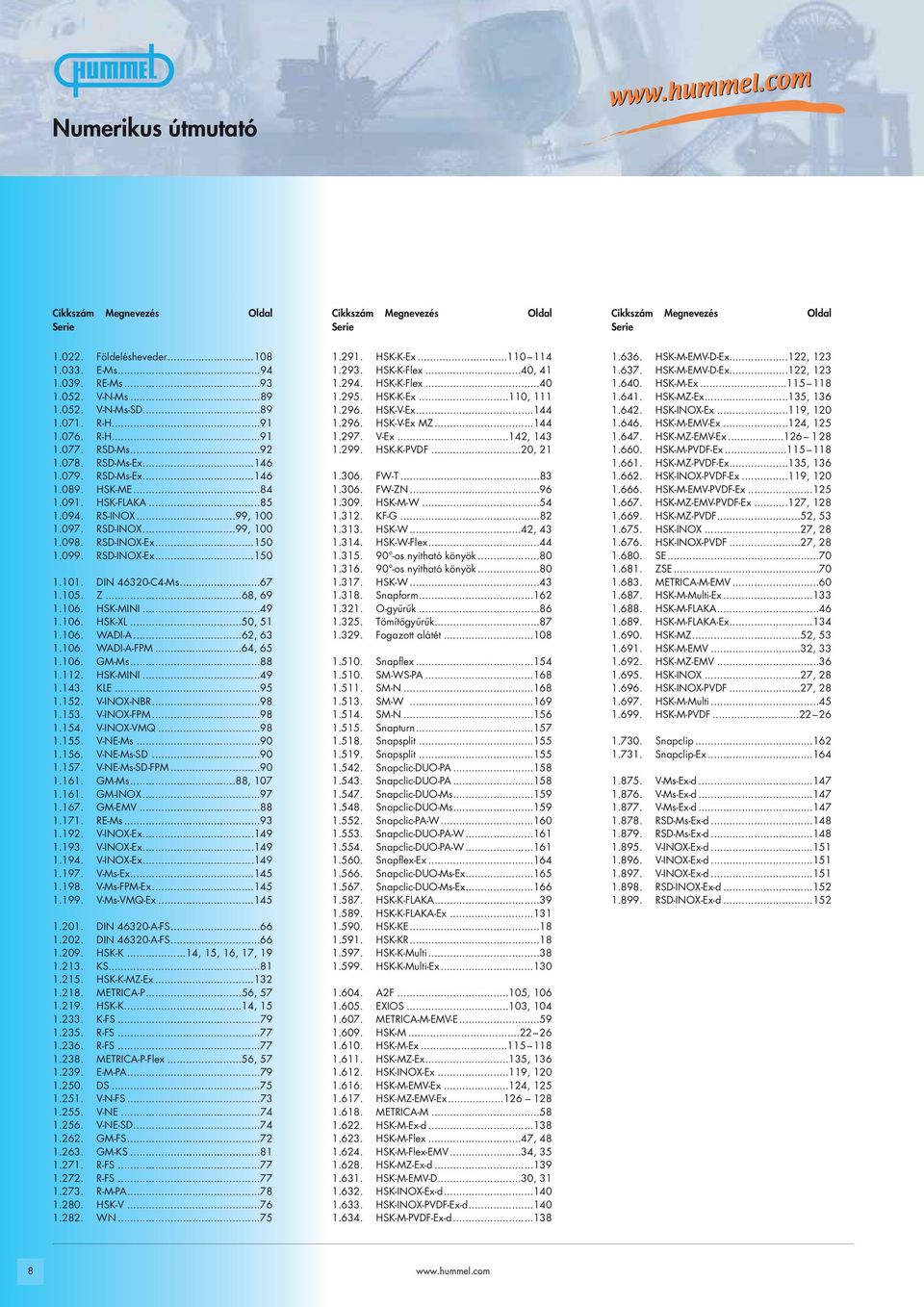

8 Numerikus útmutató Cikkszám Megnevezés Serie Oldal Cikkszám Megnevezés Serie Oldal Cikkszám Megnevezés Serie Oldal Földelésheveder E-Ms RE-Ms V-N-Ms V-N-Ms-SD R R RSD-Ms RSD-Ms-Ex RSD-Ms-Ex SK-ME SK-FLAKA RS-INOX...99, RSD-INOX...99, RSD-INOX-Ex RSD-INOX-Ex DIN C4-Ms Z...68, SK-MINI SK-XL...50, WADI-A...62, WADI-A-FPM...64, GM-Ms SK-MINI KLE V-INOX V-INOX-FPM V-INOX-VMQ V-NE-Ms V-NE-Ms-SD V-NE-Ms-SD-FPM GM-Ms...88, GM-INOX GM-EMV RE-Ms V-INOX-Ex V-INOX-Ex V-INOX-Ex V-Ms-Ex V-Ms-FPM-Ex V-Ms-VMQ-Ex DIN A-FS DIN A-FS SK-K...14, 15, 16, 17, KS SK-K-MZ-Ex METRICA -P...56, SK-K...14, K-FS R-FS R-FS METRICA -P-Flex...56, E-M-PA DS V-N-FS V-NE V-NE-SD GM-FS GM-KS R-FS R-FS R-M-PA SK-V WN SK-K-Ex SK-K-Flex...40, SK-K-Flex SK-K-Ex...110, SK-V-Ex SK-V-Ex MZ V-Ex...142, SK-K-PVDF...20, FW-T FW-ZN SK-M-W KF-G SK-W...42, SK-W-Flex os nyitható könyök os nyitható könyök SK-W Snapform k Tömítőgyűrűk Fogazott alátét Snapflex SM-WS-PA SM-N SM-W SM-N Snapturn Snapsplit Snapsplit Snapclic-DUO-PA Snapclic-DUO-PA Snapclic-DUO-Ms Snapclic-DUO-Ms Snapclic-PA-W Snapclic-DUO-PA-W Snapclic-DUO-PA-W Snapflex-Ex Snapclic-DUO-Ms-Ex Snapclic-DUO-Ms-Ex SK-K-FLAKA SK-K-FLAKA-Ex SK-KE SK-KR SK-K-Multi SK-K-Multi-Ex A2F...105, EXIOS...103, METRICA-M-EMV-E SK-M SK-M-Ex SK-MZ-Ex...135, SK-INOX-Ex...119, SK-M-EMV-Ex...124, SK-MZ-EMV-Ex METRICA-M SK-M-Ex-d SK-M-Flex...47, SK-M-Flex-EMV...34, SK-MZ-Ex-d SK-M-EMV-D...30, SK-INOX-Ex-d SK-INOX-PVDF-Ex-d SK-M-PVDF-Ex-d SK-M-EMV-D-Ex...122, SK-M-EMV-D-Ex...122, SK-M-Ex SK-MZ-Ex...135, SK-INOX-Ex...119, SK-M-EMV-Ex...124, SK-MZ-EMV-Ex SK-M-PVDF-Ex SK-MZ-PVDF-Ex...135, SK-INOX-PVDF-Ex...119, SK-M-EMV-PVDF-Ex SK-MZ-EMV-PVDF-Ex...127, SK-MZ-PVDF...52, SK-INOX...27, SK-INOX-PVDF...27, SE ZSE METRICA-M-EMV SK-M-Multi-Ex SK-M-FLAKA SK-M-FLAKA-Ex SK-MZ...52, SK-M-EMV...32, SK-MZ-EMV SK-INOX...27, SK-INOX-PVDF...27, SK-M-Multi SK-M-PVDF Snapclip Snapclip-Ex V-Ms-Ex-d V-Ms-Ex-d V-Ms-Ex-d RSD-Ms-Ex-d RSD-Ms-Ex-d V-INOX-Ex-d V-INOX-Ex-d V-INOX-Ex-d RSD-INOX-Ex-d RSD-INOX-Ex-d

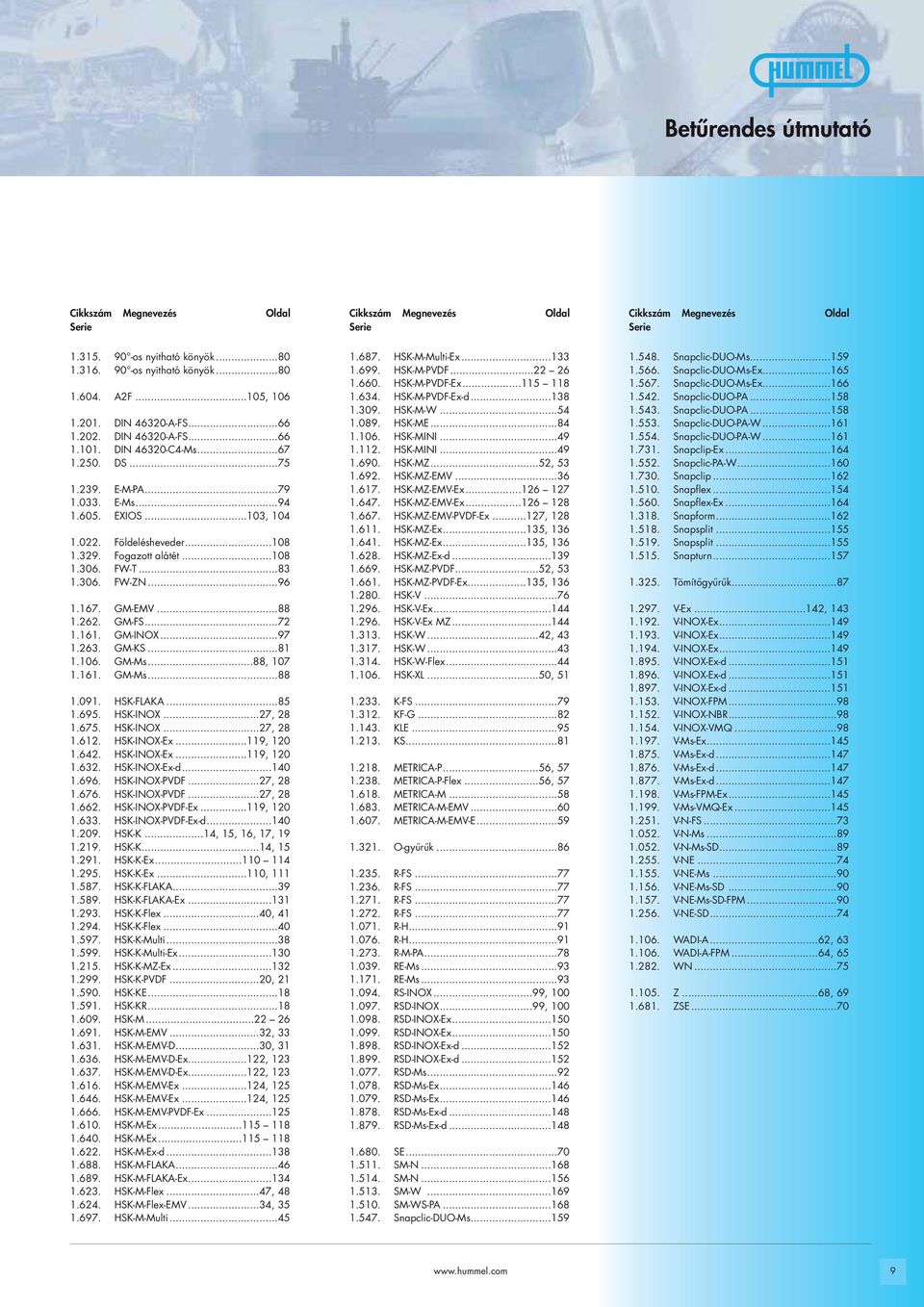

9 Betűrendes útmutató Cikkszám Megnevezés Serie Oldal Cikkszám Megnevezés Serie Oldal Cikkszám Megnevezés Serie Oldal os nyitható könyök os nyitható könyök A2F...105, DIN A-FS DIN A-FS DIN C4-Ms DS E-M-PA E-Ms EXIOS...103, Földelésheveder Fogazott alátét FW-T FW-ZN GM-EMV GM-FS GM-INOX GM-KS GM-Ms...88, GM-Ms SK-FLAKA SK-INOX...27, SK-INOX...27, SK-INOX-Ex...119, SK-INOX-Ex...119, SK-INOX-Ex-d SK-INOX-PVDF...27, SK-INOX-PVDF...27, SK-INOX-PVDF-Ex...119, SK-INOX-PVDF-Ex-d SK-K...14, 15, 16, 17, SK-K...14, SK-K-Ex SK-K-Ex...110, SK-K-FLAKA SK-K-FLAKA-Ex SK-K-Flex...40, SK-K-Flex SK-K-Multi SK-K-Multi-Ex SK-K-MZ-Ex SK-K-PVDF...20, SK-KE SK-KR SK-M SK-M-EMV...32, SK-M-EMV-D...30, SK-M-EMV-D-Ex...122, SK-M-EMV-D-Ex...122, SK-M-EMV-Ex...124, SK-M-EMV-Ex...124, SK-M-EMV-PVDF-Ex SK-M-Ex SK-M-Ex SK-M-Ex-d SK-M-FLAKA SK-M-FLAKA-Ex SK-M-Flex...47, SK-M-Flex-EMV...34, SK-M-Multi SK-M-Multi-Ex SK-M-PVDF SK-M-PVDF-Ex SK-M-PVDF-Ex-d SK-M-W SK-ME SK-MINI SK-MINI SK-MZ...52, SK-MZ-EMV SK-MZ-EMV-Ex SK-MZ-EMV-Ex SK-MZ-EMV-PVDF-Ex...127, SK-MZ-Ex...135, SK-MZ-Ex...135, SK-MZ-Ex-d SK-MZ-PVDF...52, SK-MZ-PVDF-Ex...135, SK-V SK-V-Ex SK-V-Ex MZ SK-W...42, SK-W SK-W-Flex SK-XL...50, K-FS KF-G KLE KS METRICA-P...56, METRICA-P-Flex...56, METRICA-M METRICA-M-EMV METRICA-M-EMV-E k R-FS R-FS R-FS R-FS R R R-M-PA RE-Ms RE-Ms RS-INOX...99, RSD-INOX...99, RSD-INOX-Ex RSD-INOX-Ex RSD-INOX-Ex-d RSD-INOX-Ex-d RSD-Ms RSD-Ms-Ex RSD-Ms-Ex RSD-Ms-Ex-d RSD-Ms-Ex-d SE SM-N SM-N SM-W SM-WS-PA Snapclic-DUO-Ms Snapclic-DUO-Ms Snapclic-DUO-Ms-Ex Snapclic-DUO-Ms-Ex Snapclic-DUO-PA Snapclic-DUO-PA Snapclic-DUO-PA-W Snapclic-DUO-PA-W Snapclip-Ex Snapclic-PA-W Snapclip Snapflex Snapflex-Ex Snapform Snapsplit Snapsplit Snapturn Tömítőgyűrűk V-Ex...142, V-INOX-Ex V-INOX-Ex V-INOX-Ex V-INOX-Ex-d V-INOX-Ex-d V-INOX-Ex-d V-INOX-FPM V-INOX V-INOX-VMQ V-Ms-Ex V-Ms-Ex-d V-Ms-Ex-d V-Ms-Ex-d V-Ms-FPM-Ex V-Ms-VMQ-Ex V-N-FS V-N-Ms V-N-Ms-SD V-NE V-NE-Ms V-NE-Ms-SD V-NE-Ms-SD-FPM V-NE-SD WADI-A...62, WADI-A-FPM...64, WN Z...68, ZSE

10 Szabványt teremtünk SK ipari tömszelencék és + halogén- és foszformentes anyag + tűzvédelmi osztály V0 (UL 94 szerint) + SK fekete, UV álló Ulf1 szerint. + védettségi fokozat: IP 68, 10 bar nyomásig, DIN EN szerint + szabadalmaztatott lecsavarodást gátló rendszer a szorítófejnél SK-K SK-M Flexibilis túlnyúló szorító lamellák Flexibilis túlnyúló szorító lamellák Az alakos tömítés biztosítja az IP 68 védettségi fokozatot 10 bar nyomásig A belső tömítőperem biztosítja a műanyag betét és a csavarzattest közötti optimális tömítést Trapézmenet Az alakos tömítés biztosítja az IP 68 védettségi fokozatot 10 bar nyomásig vájat Szigetelő műanyag betét elfordulás elleni védelemmel 10 Termékválaszték a 13 oldaltól

11 Szabványt teremtünk SK-EMV ipari tömszelencék és + halogén- és foszformentes anyag + tűzvédelmi osztály V0 (UL 94 szerint) + védettségi fokozat: IP 68, 10 bar nyomásig, DIN EN szerint + gyors szerelhetőség és árnyékolt kábelek megbízható földelése SK-M-EMV Flexibilis túlnyúló szorító lamellák SK-M-EMV-D A belső tömítőperem biztosítja a műanyag betét és a csavarzattest közötti optimális tömítést Flexibilis túlnyúló szorító lamellák Szabadalmaztatott 360 -os földelés, amely a belső nek köszönhetően kiváló érintkezést biztosít a kábel árnyékolása és szerelvény között Fémezett rögzítőbetét biztosítja az elektromos vezetést Flexibilis érintkezők biztosítják az érintkezést a különböző átmérőjű árnyékoló harisnyákkal Szerelési útmutató a 174/175 oldalon Termékválaszték a 29 oldaltól 11

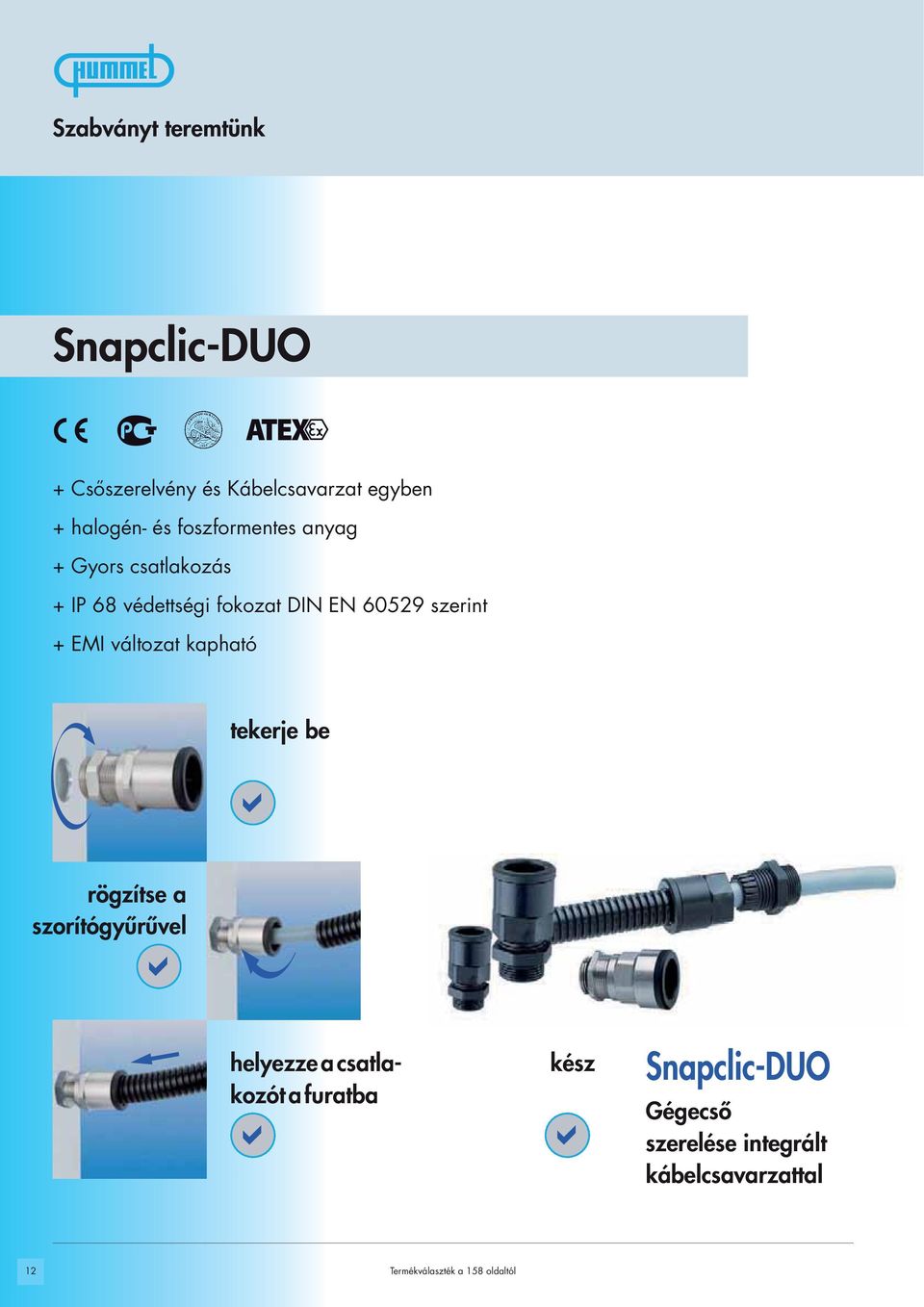

12 Szabványt teremtünk Snapclic-DUO + Csőszerelvény és Kábelcsavarzat egyben + halogén- és foszformentes anyag + Gyors csatlakozás + IP 68 védettségi fokozat DIN EN szerint + EMI változat kapható tekerje be rögzítse a szorítógyűrűvel helyezze a csatlakozót a furatba kész Snapclic-DUO Gégecső szerelése integrált kábelcsavarzattal 12 Termékválaszték a 158 oldaltól

13 SK-szabványcsavarzatok Ipari kábelcsavarzatok SK-szabványcsavarzatok A SK szériás kábelcsavarzatok a legnagyobb igényeket elégítik ki biztonságosan, és jó minőségben. A különösen értékes anyagok innovációs technikával elsőosztályú termékké olvadnak össze. Ebben a fejezetben találhatók: SK-szabványcsavarzatok poliamidból PVDF-ből sárgarézből különféle nemesacélokból Ajánljuk csavarzatainkat különféle szorítótávval, menethosszal, menettípusokkal ill. különféle anyagból való tömítőbetétekkel és hőállósággal. Ajánlatunk a sokoldalú minősítések által válik kerekké. a ezek ellenére még igények merülnének fel a Önök részéről, örömmel vesszük ezek közös megvalósításának a lehetőségét. Önök profitálhatnak a sokoldalú Know-ow-ból. Keressen minket: info.hcs.hu@hummel.com Tel.: +36 / SK-EMV-kábelcsavarzatokat a következő fejezetben, a 29. oldaltól találja M 12-nél kisebb és M 63-nál nagyobb csavarzatok, a SK Multicsavarzatok és még sok egyéb a "SK kábelcsavarzatok speciális igényekre" fejezetben a 37. oldaltól találhatóak 13

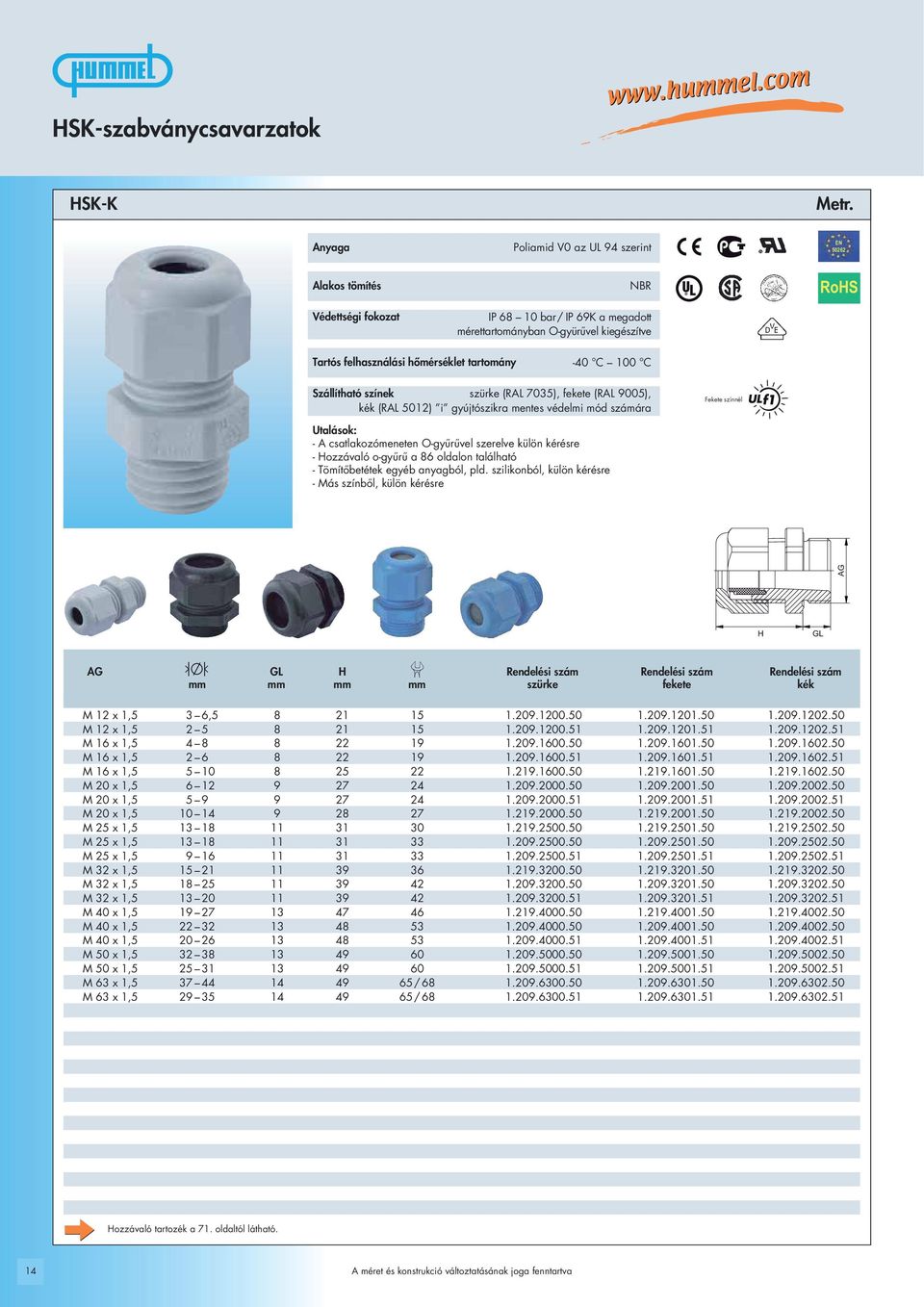

14 SK-szabványcsavarzatok SK-K Metr. Poliamid V0 az UL 94 szerint EN Alakos tömítés IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -40 C 100 C Szállítható színek szürke (RAL 7035), fekete (RAL 9005), kék (RAL 5012) i gyújtószikra mentes védelmi mód számára Fekete színnél - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Más színből, külön kérésre Rendelési szám Rendelési szám Rendelési szám mm mm mm mm szürke fekete kék M 12 x 1,5 3 6, M 12 x 1, M 16 x 1, M 16 x 1, M 16 x 1, M 20 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, M 32 x 1, M 40 x 1, M 40 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 14

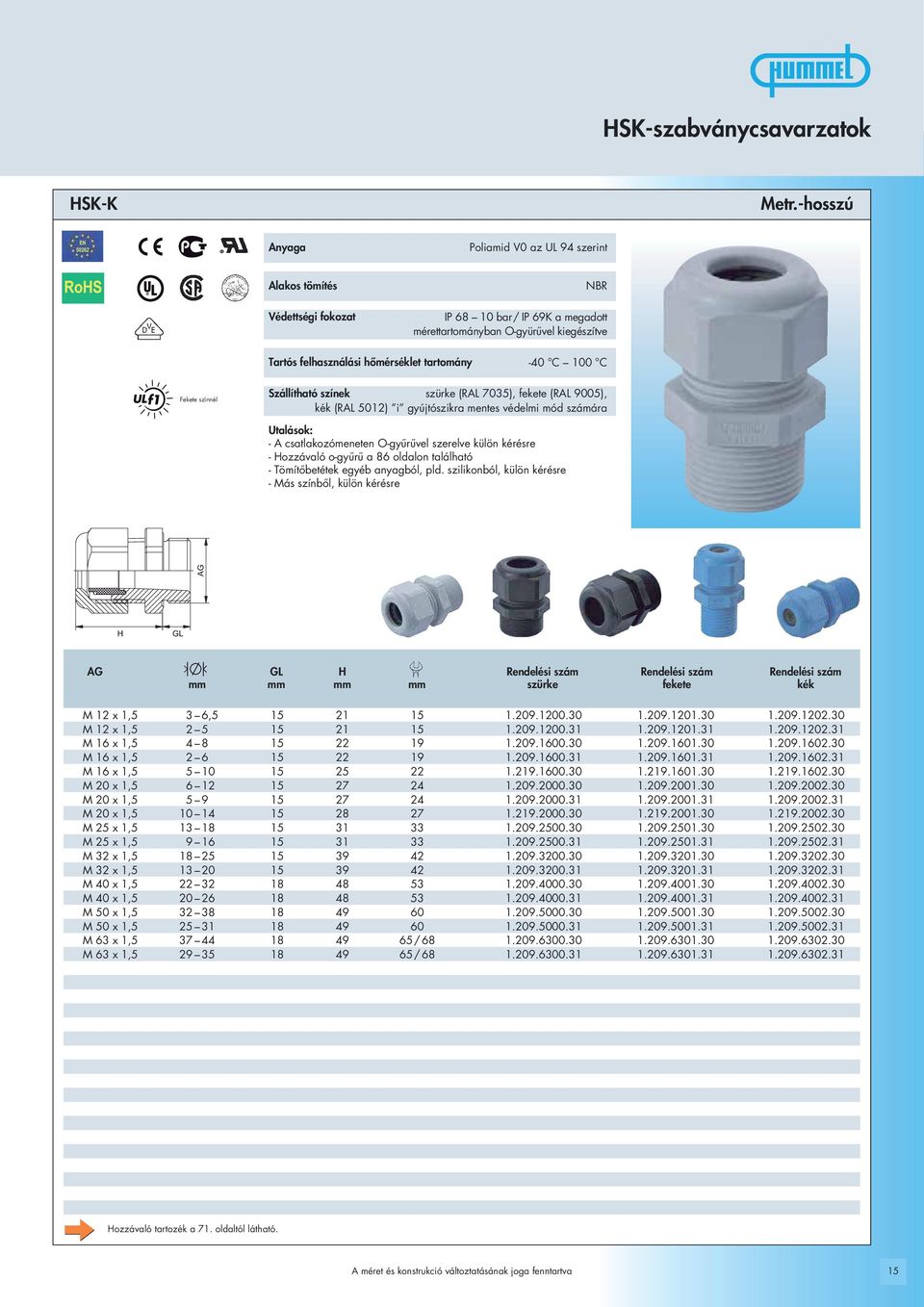

15 SK-szabványcsavarzatok SK-K Metr.-hosszú EN Poliamid V0 az UL 94 szerint Alakos tömítés IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -40 C 100 C Fekete színnél Szállítható színek szürke (RAL 7035), fekete (RAL 9005), kék (RAL 5012) i gyújtószikra mentes védelmi mód számára - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Más színből, külön kérésre Rendelési szám Rendelési szám Rendelési szám mm mm mm mm szürke fekete kék M 12 x 1,5 3 6, M 12 x 1, M 16 x 1, M 16 x 1, M 16 x 1, M 20 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, M 40 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 15

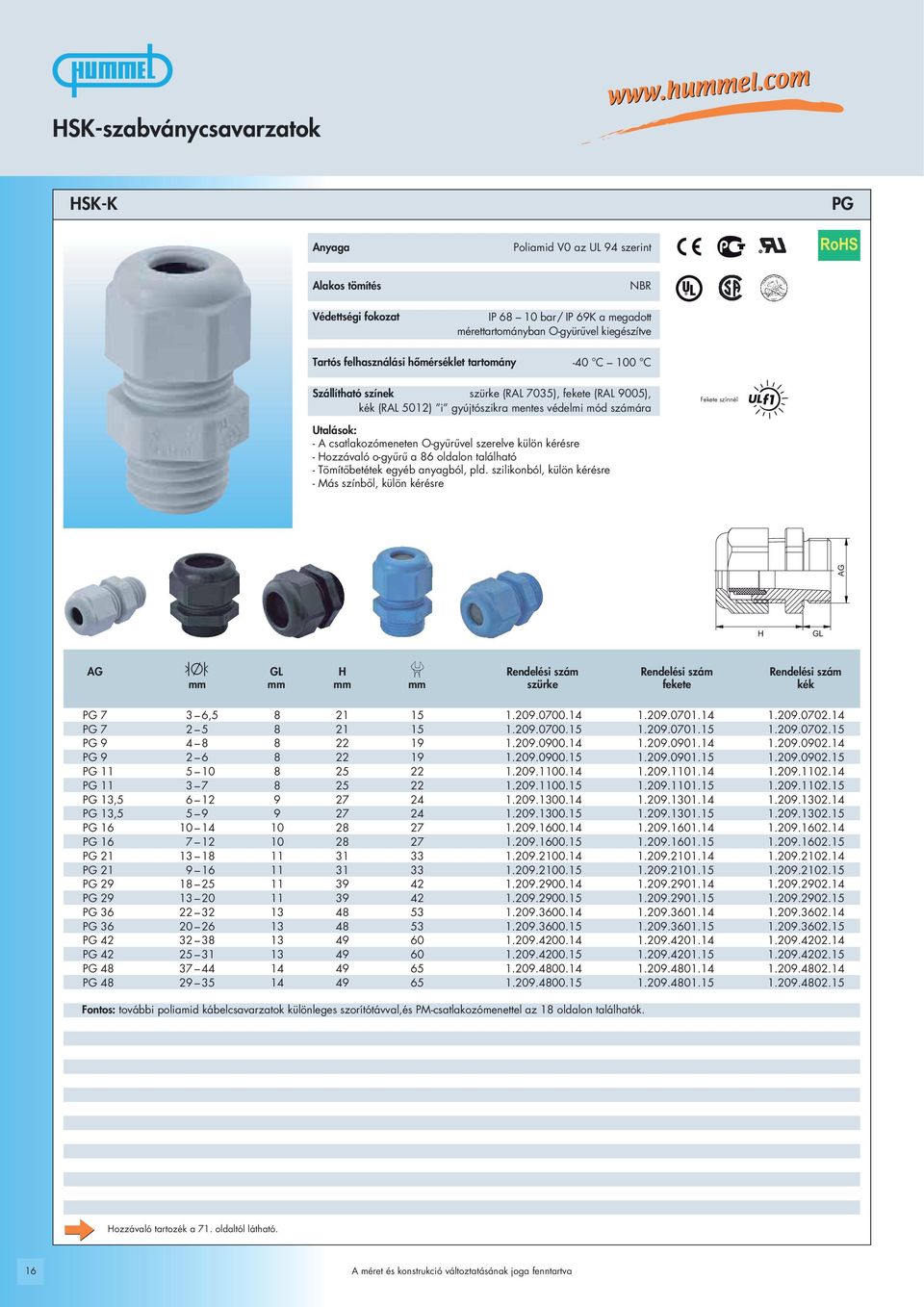

16 SK-szabványcsavarzatok SK-K PG Poliamid V0 az UL 94 szerint Alakos tömítés IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -40 C 100 C Szállítható színek szürke (RAL 7035), fekete (RAL 9005), kék (RAL 5012) i gyújtószikra mentes védelmi mód számára Fekete színnél - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Más színből, külön kérésre Rendelési szám Rendelési szám Rendelési szám mm mm mm mm szürke fekete kék PG 7 3 6, PG PG PG PG PG PG 13, PG 13, PG PG PG PG PG PG PG PG PG PG PG PG Fontos: további poliamid kábelcsavarzatok különleges szorítótávval,és PM-csatlakozómenettel az 18 oldalon találhatók. ozzávaló tartozék a 71. oldaltól látható. 16

17 SK-szabványcsavarzatok SK-K PG-hosszú Poliamid V0 az UL 94 szerint Alakos tömítés IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -40 C 100 C Fekete színnél Szállítható színek szürke (RAL 7035), fekete (RAL 9005), kék (RAL 5012) i gyújtószikra mentes védelmi mód számára - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Más színből, külön kérésre Rendelési szám Rendelési szám Rendelési szám mm mm mm mm szürke fekete kék PG 7 3 6, PG PG PG PG PG PG 13, PG 13, PG PG PG PG PG PG PG PG PG PG PG PG ozzávaló tartozék a 71. oldaltól látható. 17

18 SK-szabványcsavarzatok SK-KE PG Poliamid V0 az UL 94 szerint Alakos tömítés IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Fekete színnél Tartós felhasználási hőmérséklet tartomány -40 C 100 C - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Egyéb színek és tömítőanyagok érdeklődésre PG PG PG PG PG , PG , PG 13, , PG 13, , PG PG ozzávaló tartozék a 71. oldaltól látható. SK-KR Szállítható színek szürke (RAL 7035), fekete (RAL 9005) D Rendelési szám Rendelési szám mm mm mm mm mm szürke fekete - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Egyéb színek és tömítőanyagok érdeklődésre Alakos tömítés Poliamid V0 az UL 94 szerint IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -40 C 100 C Szállítható színek szürke (RAL 7035), fekete (RAL 9005) Fekete színnél D PG Rendelési szám Rendelési szám mm mm mm mm szürke fekete PG 9 3 6, PG PG PG PG 13, PG 13, PG PG PG PG ozzávaló tartozék a 71. oldaltól látható. 18

19 SK-szabványcsavarzatok SK-K NPT Poliamid V0 az UL 94 szerint Alakos tömítés IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -40 C 100 C Fekete színnél Szállítható színek szürke (RAL 7035), fekete (RAL 9005), kék (RAL 5012) i gyújtószikra mentes védelmi mód számára - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Más színből, külön kérésre Rendelési szám Rendelési szám Rendelési szám mm mm mm mm szürke fekete kék 3/8 NPT / /8 NPT / /2 NPT /2 NPT /2 NPT/ /2 NPT/ /4 NPT /4 NPT NPT NPT /4 NPT / /4 NPT / /2 NPT /2 NPT ozzávaló tartozék a 71. oldaltól látható. 19

20 SK-szabványcsavarzatok SK-K-PVDF Metr. PVDF EN Alakos tömítés FPM IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -35 C 150 C - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Egyéb színek és tömítőanyagok érdeklődésre Szállítható színek natúr Rendelési szám mm mm mm mm M 12 x 1,5 3 6, M 12 x 1, M 16 x 1, M 16 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, ozzávaló tartozék a 71. oldaltól látható. SK-K-PVDF NPT PVDF Alakos tömítés FPM IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -35 C 150 C - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Egyéb színek és tömítőanyagok érdeklődésre Szállítható színek natúr Rendelési szám mm mm mm mm 3/8 NPT / /8 NPT / /2 NPT /2 NPT /2 NPT/ /2 NPT/ /4 NPT /4 NPT ozzávaló tartozék a 71. oldaltól látható. 20

21 SK-szabványcsavarzatok SK-K-PVDF PG PVDF Alakos tömítés FPM IP bar/ IP 69K a megadott mérettartományban O-gyürűvel kiegészítve Tartós felhasználási hőmérséklet tartomány -35 C 150 C Szállítható színek natúr - A csatlakozómeneten vel szerelve külön kérésre - ozzávaló o-gyűrű a 86 oldalon található - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Más színből, külön kérésre Rendelési szám mm mm mm mm PG 7 3 6, PG PG PG PG PG PG 13, PG 13, PG PG PG PG PG PG PG PG PG PG PG PG ozzávaló tartozék a 71. oldaltól látható. 21

22 SK-szabványcsavarzatok SK-M / SK-M-PVDF Metr. Nikkelezett sárgaréz EN Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - M12 től a M63 -ig méretek a 49 oldalon találhatók Rendelési szám Rendelési szám SK-M SK-M-PVDF mm mm mm mm -40 C 100 C -35 C 150 C M 12 x 1,5 3 6,5 6, M 12 x 1, , M 16 x 1, / M 16 x 1, / M 16 x 1, M 20 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, M 40 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 22

23 SK-szabványcsavarzatok SK-M / SK-M-PVDF Metr.-hosszú EN Nikkelezett sárgaréz Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - M12 től a M63 -ig méretek a 49 oldalon találhatók Rendelési szám Rendelési szám SK-M SK-M-PVDF mm mm mm mm mm -40 C 100 C -35 C 150 C M 12 x 1,5 3 6, M 12 x 1, M 16 x 1, / M 16 x 1, / M 16 x 1, M 20 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, M 40 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 23

24 SK-szabványcsavarzatok SK-M / SK-M-PVDF PG Nikkelezett sárgaréz Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre Rendelési szám Rendelési szám SK-M SK-M-PVDF mm mm mm mm -40 C 100 C -35 C 150 C PG 7 3 6, PG PG PG PG PG PG 13, , PG 13, , PG , PG , PG PG PG PG PG PG PG PG PG PG ozzávaló tartozék a 71. oldaltól látható. 24

25 SK-szabványcsavarzatok SK-M / SK-M-PVDF PG-hosszú Nikkelezett sárgaréz Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre Rendelési szám Rendelési szám SK-M SK-M-PVDF mm mm mm mm -40 C 100 C -35 C 150 C PG 7 3 6, PG PG PG PG PG PG 13, PG 13, PG PG PG PG PG PG PG PG PG PG PG PG ozzávaló tartozék a 71. oldaltól látható. 25

26 SK-szabványcsavarzatok SK-M / SK-M-PVDF NPT Nikkelezett sárgaréz Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre Rendelési szám Rendelési szám SK-M SK-M-PVDF mm mm mm mm -40 C 100 C -35 C 150 C 3/8 NPT / /8 NPT / /2 NPT / /2 NPT / /4 NPT /4 NPT NPT NPT ozzávaló tartozék a 71. oldaltól látható. 26

27 SK-szabványcsavarzatok SK-INOX / SK-INOX-PVDF Metr. EN / Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - További méreket érdeklődésre Rendelési szám Rendelési szám Rendelési szám Rendelési szám SK-INOX SK-INOX-PVDF SK-INOX SK-INOX-PVDF mm mm mm mm C 100 C -35 C 150 C -40 C 100 C -35 C 150 C M 12 x 1,5 3 6,5 6, M 12 x 1, , M 16 x 1, M 16 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, M 40 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 27

28 SK-szabványcsavarzatok SK-INOX / SK-INOX-PVDF PG, NPT / Átvezető betét Poliamid/ PVDF Alakos tömítés / FPM / FPM IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C (PA) -35 C 150 C (PVDF) - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre Rendelési szám Rendelési szám Rendelési szám Rendelési szám SK-INOX SK-INOX-PVDF SK-INOX SK-INOX-PVDF mm mm mm mm C 100 C -35 C 150 C -40 C 100 C -35 C 150 C PG 7 3 6, PG PG PG PG PG PG 13, , PG 13, , PG , PG , PG PG PG PG PG PG PG PG PG PG /8 NPT / /8 NPT / /2 NPT / /2 NPT / /4 NPT /4 NPT NPT NPT ozzávaló tartozék a 71. oldaltól látható. 28

29 SK-EMV kábelcsavarzatok Ipari kábelcsavarzatok SK-EMV kábelcsavarzatok A SK szériás kábelcsavarzatok a legnagyobb igényeket elégítik ki biztonságosan, és jó minőségben. A különösen értékes anyagok innovációs technikával elsőosztályú termékké olvadnak össze. Ebben a fejezetben találhatók: SK-EMV kábelcsavarzatok EMV-D változat a legjobb árnyékolással és a legegyszerűbb szereléssel EMV szabványváltozat plusz törésgátlóval plusz kábel-tehermentesítővel (duplabilincs) Ajánljuk csavarzatainkat különféle szorítótávval, menethosszal, menettípusokkal ill. különféle anyagból való tömítőbetétekkel és hőállósággal. Ajánlatunk a sokoldalú minősítések által válik kerekké. a ezek ellenére még igények merülnének fel a Önök részéről, örömmel vesszük ezek közös megvalósításának a lehetőségét. Önök profitálhatnak a sokoldalú Know-ow-ból. Keressen minket: info.hcs.hu@hummel.com Tel.: +36 / Szükségük van EMV dobozokra vagy körcsatlakozókra? A megfelelő megoldásokat a termékkatalógusunk Ipari dobozok és körcsatlakozók fejezetében találják 29

30 SK-EMV kábelcsavarzatok SK-M-EMV-D Metr., Metr.-hosszú Nikkelezett sárgaréz M Átvezető betét fémezett Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre Rendelési szám Rendelési szám mm mm mm mm mm hosszú M 12 x 1,5 3 6,5 6, M 16 x 1, / M 16 x 1, M 20 x 1, , M 20 x 1, M 25 x 1, M 32 x 1, M 40 x 1, M 50 x 1, , M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 30

31 SK-EMV kábelcsavarzatok SK-M-EMV-D PG Nikkelezett sárgaréz Átvezető betét fémezett Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban - Egyéb színek és tömítőanyagok érdeklődésre - osszú csatlakozómenettel, külön kérésre Tartós felhasználási hőmérséklet tartomány -40 C 100 C Rendelési szám mm mm mm mm PG 7 3 6, PG PG PG 13, , PG , PG PG PG PG PG ozzávaló tartozék a 71. oldaltól látható. SK-M-EMV-D NPT Nikkelezett sárgaréz Átvezető betét fémezett Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban - Egyéb színek és tömítőanyagok érdeklődésre Tartós felhasználási hőmérséklet tartomány -40 C 100 C Rendelési szám mm mm mm mm 3/8" NPT / /2" NPT ,5 22/ /4" NPT ozzávaló tartozék a 71. oldaltól látható. 31

32 SK-EMV kábelcsavarzatok SK-M-EMV Metr., Metr.-hosszú Nikkelezett sárgaréz EN Átvezető betét Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Rozsdamentes anyagból, érdeklődésre Szerelési utasítások, maximális kábelátmérőre, lásd internet-címen. Rendelési szám Rendelési szám mm mm mm mm mm hosszú M 12 x 1,5 3 6,5 6, M 12 x 1, , M 16 x 1, M 16 x 1, M 20 x 1, M 20 x 1, M 25 x 1, M 25 x 1, M 32 x 1, M 32 x 1, M 40 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / ozzávaló tartozék a 71. oldaltól látható. 32

33 SK-EMV kábelcsavarzatok SK-M-EMV PG, PG-hosszú, NPT Nikkelezett sárgaréz Átvezető betét Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C - Rendelhető PVDF tömítéssel, -35 C 150 C - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre - Rozsdamentes anyagból, érdeklődésre Rendelési szám Rendelési szám mm mm mm mm mm hosszú PG 7 3 6, PG PG PG PG PG PG 13, , PG 13, , PG , PG , PG PG PG PG PG PG PG PG PG PG /8 NPT / /8 NPT / /2 NPT / /2 NPT / /4 NPT /4 NPT ozzávaló tartozék a 71. oldaltól látható. 33

34 SK-EMV kábelcsavarzatok SK-M-Flex-EMV Metr., Metr.-hosszú Nikkelezett sárgaréz EN Flexibilis acélrugó Átvezető betét Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C Szerelési utasítások, maximális kábelátmérőre, lásd internet-címen - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre d d Rendelési szám Rendelési szám mm mm mm mm mm mm hosszú M 12 x 1,5 3 6,5 6,5 55 6, M 12 x 1, ,5 55 6, M 16 x 1, , M 16 x 1, , M 20 x 1, , M 20 x 1, , M 25 x 1, , M 25 x 1, , ozzávaló tartozék a 71. oldaltól látható. 34

35 SK-EMV kábelcsavarzatok SK-M-Flex-EMV PG, PG-hosszú, NPT Nikkelezett sárgaréz Flexibilis acélrugó Átvezető betét Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C - Rendelhető PVDF tömítéssel, -35 C 150 C - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre d d Rendelési szám Rendelési szám mm mm mm mm mm mm hosszú PG 7 3 6, , PG , PG , PG , PG , PG , PG 13, , , PG 13, , , PG , , PG , , PG , PG , /8 NPT ,2 17/ /8 NPT ,2 17/ /2 NPT ,3 22/ /2 NPT ,3 22/ /4 NPT , /4 NPT , ozzávaló tartozék a 71. oldaltól látható. 35

36 SK-EMV kábelcsavarzatok SK-MZ-EMV Metr., Metr.-hosszú, PG, PG-hosszú, NPT Nikkelezett sárgaréz EN Átvezető betét Poliamid Alakos tömítés IP bar / IP 69K a megadott mérettartományban Tartós felhasználási hőmérséklet tartomány -40 C 100 C - Rendelhető PVDF tömítéssel, -35 C 150 C * - Tömítőbetétek egyéb anyagból, pld. szilikonból, külön kérésre Szerelési utasítások, maximális kábelátmérőre, lásd internet-címen Rendelési szám Rendelési szám mm mm mm mm mm hosszú M 12 x 1,5 3 6,5 6, M 16 x 1, M 20 x 1, M 25 x 1, M 32 x 1, M 40 x 1, M 50 x 1, M 50 x 1, M 63 x 1, / M 63 x 1, / PG 7* 3 6, PG 9* PG 11* PG 13,5* , PG 16* , PG 21* PG 29* PG 36* PG 42* PG 42* PG 48* PG 48* /8 NPT / /2 NPT / /4 NPT ozzávaló tartozék a 71. oldaltól látható. 36

37 SK kábelcsavarzatok különleges felhasználásra Ipari kábelcsavarzatok SK kábelcsavarzatok különleges felhasználásra A SK szériás kábelcsavarzatok a legnagyobb igényeket elégítik ki biztonságosan, és jó minőségben. A különösen értékes anyagok innovációs technikával elsőosztályú termékké olvadnak össze. Ebben a fejezetben találhatók: SK kábelcsavarzatok poliamidból és sárgarézből több lyukú és lapos kábelhez való tömítőbetétekkel poliamidból és sárgarézből törésgátlóval sarokcsavarzatok poliamidból és sárgarézből Mini csavarzatok M6 tól M10 méretig és Pg-07 méretben XL M 63 tól M 110 ig kibővített szorítótávval XL csavarzatok gázmenettel G 2 1/2 tól G 4 ig plusz kábel-tehermentesítővel (duplabilincs) Ajánljuk csavarzatainkat különféle szorítótávval, menethosszal, menettípusokkal ill. különféle anyagból való tömítőbetétekkel és hőállósággal. Ajánlatunk a sokoldalú minősítések által válik kerekké. a ezek ellenére még igények merülnének fel az Önök részéről, örömmel vesszük ezek közös megvalósításának a lehetőségét. Önök profitálhatnak a sokoldalú Know-ow-ból. Keressen minket: info.hcs.hu@hummel.com Tel.: +36 /
