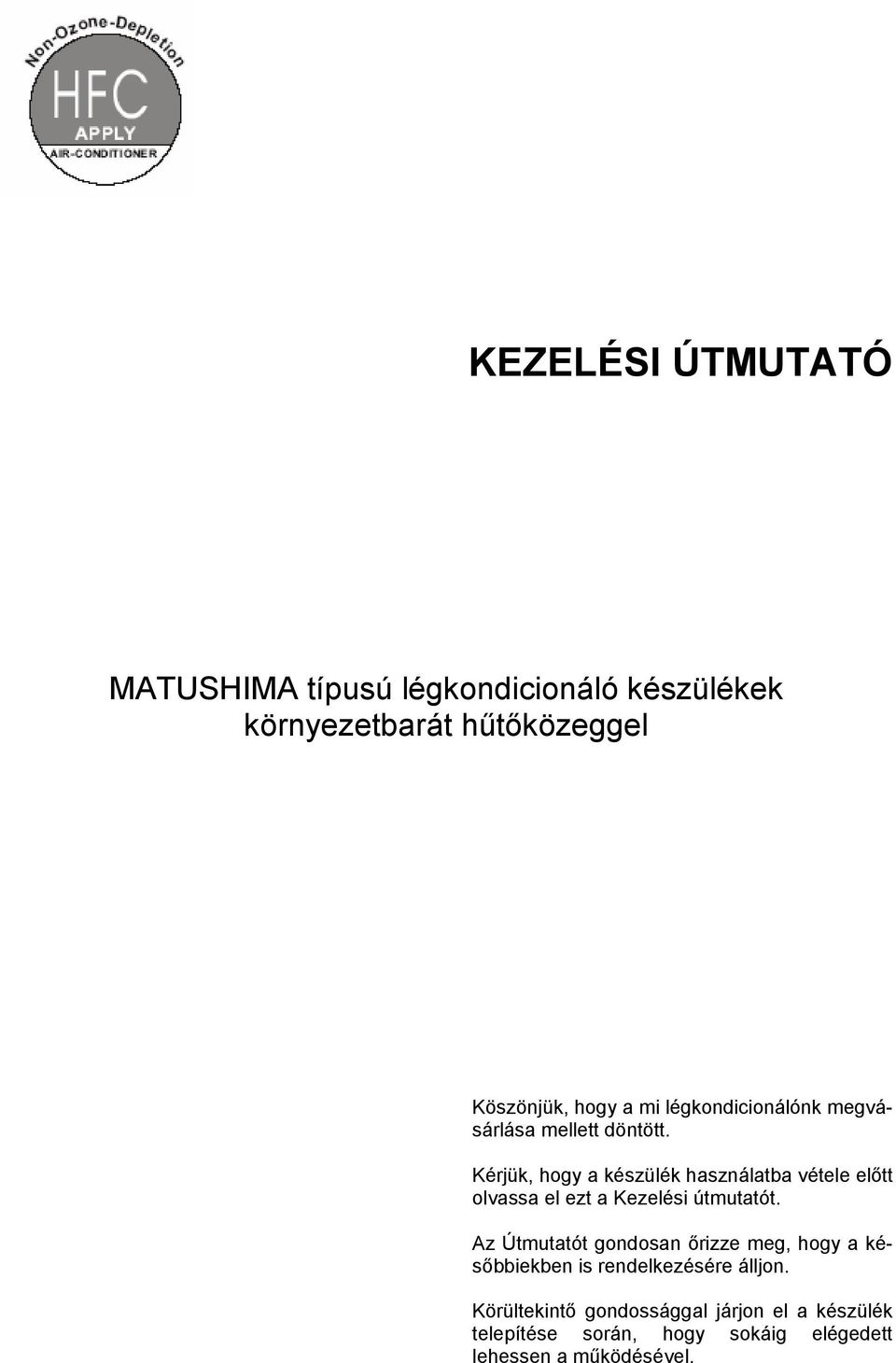

1 KEZELÉSI ÚTMUTATÓ MATUSHIMA típusú légkondicionáló készülékek környezetbarát hűtőközeggel Köszönjük, hogy a mi légkondicionálónk megvásárlása mellett döntött. Kérjük, hogy a készülék használatba vétele előtt olvassa el ezt a Kezelési útmutatót. Az Útmutatót gondosan őrizze meg, hogy a későbbiekben is rendelkezésére álljon. Körültekintő gondossággal járjon el a készülék telepítése során, hogy sokáig elégedett lehessen a működésével.

2 BIZTONSÁGI TUDNIVALÓK A készülék használatba vétele előtt figyelmesen olvassa el a biztonsági tudnivalókat. Az alkalmazott jelölések is felhívják a figyelmet arra, hogy biztonságot érintő kérdésekről van szó. Az alábbiakban a jelöléseket és a hozzátartozó magyarázatokat találja: Tiltott művelet jelzése. Ellenőrizze, hogy a fali konnektor földelt legyen. Feltétlenül ellenőriztesse szakemberrel, hogy a konnektor védőföldelése kielégíti-e a vonatkozó szabvány követelményeit A földelő vezetéket a készülék csatlakozó dugója is tartalmazza, ezért ne változtassa meg. A dugó csatlakoztatására kizárólag jóváhagyott három pólusú, védőföldeléssel ellátott csatlakozó aljzat használható. Tisztítsa le a dugóról a port, hogy a tüzet és az áramütést elkerülje. Legyen biztos benne, hogy mindenben követi a leírtakat Győződjön meg arról, hogy biztosan kihúzta-e a dugót a konnektorból Feltétlenül ellenőriztesse, hogy a lakás elektromos hálózatának terhelhetősége elegen-dő-e a készülék működéséhez Ne használjon a csatlakoztatáshoz hoszszabbítót, elosztót, vagy olyan konnektort, amelybe más készülék is csatlakoztatva van. A nem megfelelő csatlakoztatás, a rossz szigetelés, a hálózat túlterhelése tüzet, áramütést okozhat. Tűzet, ill. áramütést eredményező rövidzárlatot keletkezhet, ha azonos áramellátásról nagy teljesítményű motoros vagy hő készüléket üzemeltet. A telepítést, javítást, illetve újratelepítést csak szakember végezheti A nem szakszerűen végzett telepítés tüzet, áramütést okozhat, megsérülhet a készülék a rendellenes csepegés, vízszivárgás, stb. miatt. Kérjük lépjen kapcsolatba az ara illetékes szakemberrel. A szokásostól eltérő jelenség észleléskor (égésszag, stb.) azonnal kapcsolja ki a készüléket és válassza le a hálózatról Forduljon a jótállási jegyben megjelölt szervizhez. MEGJEGYZÉS: Ne nyúljon a beszívó, ill. kifúvó nyílásba ujjal, bármely tárggyal, mert a magas fordulatszámon üzemelő ventilátor komoly sérülést okozhat. 2

3 BIZTONSÁGI TUDNIVALÓK Működés közben ne húzza ki a csatlakozó dugót a konnektorból. Ha a készüléket áramtalanítani akarja, akkor először kapcsolja ki és csak utána húzza ki a dugót a konnektorból. Ne működtesse a készüléket nedves kézzel, mert áramütést szenvedhet. Ne tegye ki a bőrét annak, hogy a hideg levegő huzamosabb ideig érje. Károsíthatja az egészségét Ne helyezzen fűtőkészülékeket, stb. a lég-ram irányába A szélirányban történő elhelyezés hiányos égést okozhat a hagyományos tüzelésű fűtőkészülékeknél.. Ne rántsa ki a csatlakozó vezetéket. A hálózatról történő leválasztásoz a dugót fogja meg. Ha a vezetéket rántja meg, a huzal kiszakadhat és tüzet okozhat. Ha a készüléket hosszabb ideig nem használja, akkor húzza ki a csatlakozó dugót a konnektorból Ha a fenti figyelmeztetést nem veszi figyelembe, az összegyülemlett por tüzet okozhat. A készülék tisztításakor figyeljen az alábbi néhány szempontra. A forgó ventilátortól származó sérülések megelőzésére a tisztítás előtt kapcsolja ki a klímát és húzza ki a dugót a konnektorból. A tisztításnál vegye figyelembe, hogy a bejutó víz károsítja a szigetelést és áramütést is okozhat. Ne használjon rovarirtó, vagy gyúlékony spray-t, mert deformálódhat a készülék és tűz is keletkezhet. 3

4 BIZTONSÁGI TUDNIVALÓK Vigyázzon, hogy háziállat, nővény ne maradjon a széláramban. Háziállat, virág esetében egyaránt sérülést, károsodást okoz. Ne üzemeltesse a készüléket hosszabb ideig magas páratartalom mellett (pl. nyitott ajtónál, vagy ablaknál. Hűtési üzemmódban ha magas a helyiség páratartalma ( 80%, vagy magasabb ), akkor a huzamosabb működtetés a kondenzáció miatt csepegést eredményezhet. Jól szelőztesse ki a szobát. Ha a légkondicionáló folyamatosan és hosszabb ideig üzemel a zárt szobában, akkor az a levegő romlásához vezet. Ne használja a készüléket rendeltetésétől eltérő célra. Ne használja a készüléket precíziós szerkezetek, étel, állat, nővény, stb. kezelésénél, mert minőségi romlást okozhat. Ne helyezze a készüléket olyan helyre, ahol gyúlékony gáz szivároghat. A készülék körül összegyűlő gáz robbanást okozhat. Biztosítani kell a cseppvíz maradéktalan kifolyását. Ha nem megfelelő a cseppvíz kifolyás, a beltéri egységből csepeghet a víz és nedvessé teszi a bútort. 4

5 SZERKEZETI KIALAKÍTÁS 5

6 TÁVIRÁNYÍTÓ LEÍRÁSA Főbb egységek és funkciók 6

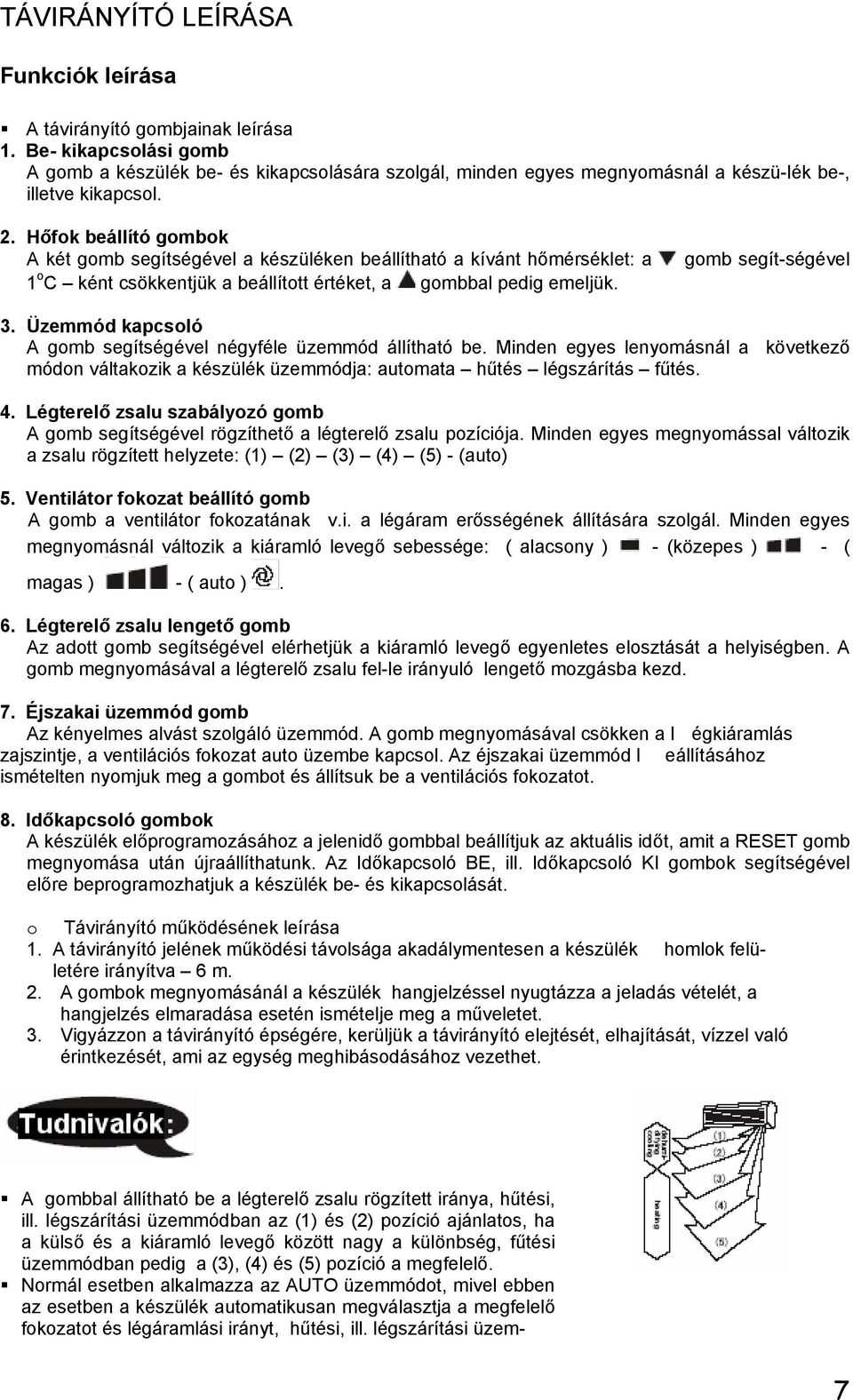

7 TÁVIRÁNYÍTÓ LEÍRÁSA Funkciók leírása A távirányító gombjainak leírása 1. Be- kikapcsolási gomb A gomb a készülék be- és kikapcsolására szolgál, minden egyes megnyomásnál a készü-lék be-, illetve kikapcsol. 2. Hőfok beállító gombok A két gomb segítségével a készüléken beállítható a kívánt hőmérséklet: a 1 o C ként csökkentjük a beállított értéket, a gombbal pedig emeljük. gomb segít-ségével 3. Üzemmód kapcsoló A gomb segítségével négyféle üzemmód állítható be. Minden egyes lenyomásnál a következő módon váltakozik a készülék üzemmódja: automata hűtés légszárítás fűtés. 4. Légterelő zsalu szabályozó gomb A gomb segítségével rögzíthető a légterelő zsalu pozíciója. Minden egyes megnyomással változik a zsalu rögzített helyzete: (1) (2) (3) (4) (5) - (auto) 5. Ventilátor fokozat beállító gomb A gomb a ventilátor fokozatának v.i. a légáram erősségének állítására szolgál. Minden egyes megnyomásnál változik a kiáramló levegő sebessége: ( alacsony ) - (közepes ) - ( magas ) - ( auto ). 6. Légterelő zsalu lengető gomb Az adott gomb segítségével elérhetjük a kiáramló levegő egyenletes elosztását a helyiségben. A gomb megnyomásával a légterelő zsalu fel-le irányuló lengető mozgásba kezd. 7. Éjszakai üzemmód gomb Az kényelmes alvást szolgáló üzemmód. A gomb megnyomásával csökken a l égkiáramlás zajszintje, a ventilációs fokozat auto üzembe kapcsol. Az éjszakai üzemmód l eállításához ismételten nyomjuk meg a gombot és állítsuk be a ventilációs fokozatot. 8. Időkapcsoló gombok A készülék előprogramozásához a jelenidő gombbal beállítjuk az aktuális időt, amit a RESET gomb megnyomása után újraállíthatunk. Az Időkapcsoló BE, ill. Időkapcsoló KI gombok segítségével előre beprogramozhatjuk a készülék be- és kikapcsolását. o Távirányító működésének leírása 1. A távirányító jelének működési távolsága akadálymentesen a készülék homlok felületére irányítva 6 m. 2. A gombok megnyomásánál a készülék hangjelzéssel nyugtázza a jeladás vételét, a hangjelzés elmaradása esetén ismételje meg a műveletet. 3. Vigyázzon a távirányító épségére, kerüljük a távirányító elejtését, elhajítását, vízzel való érintkezését, ami az egység meghibásodásához vezethet. A gombbal állítható be a légterelő zsalu rögzített iránya, hűtési, ill. légszárítási üzemmódban az (1) és (2) pozíció ajánlatos, ha a külső és a kiáramló levegő között nagy a különbség, fűtési üzemmódban pedig a (3), (4) és (5) pozíció a megfelelő. Normál esetben alkalmazza az AUTO üzemmódot, mivel ebben az esetben a készülék automatikusan megválasztja a megfelelő fokozatot és légáramlási irányt, hűtési, ill. légszárítási üzem- 7

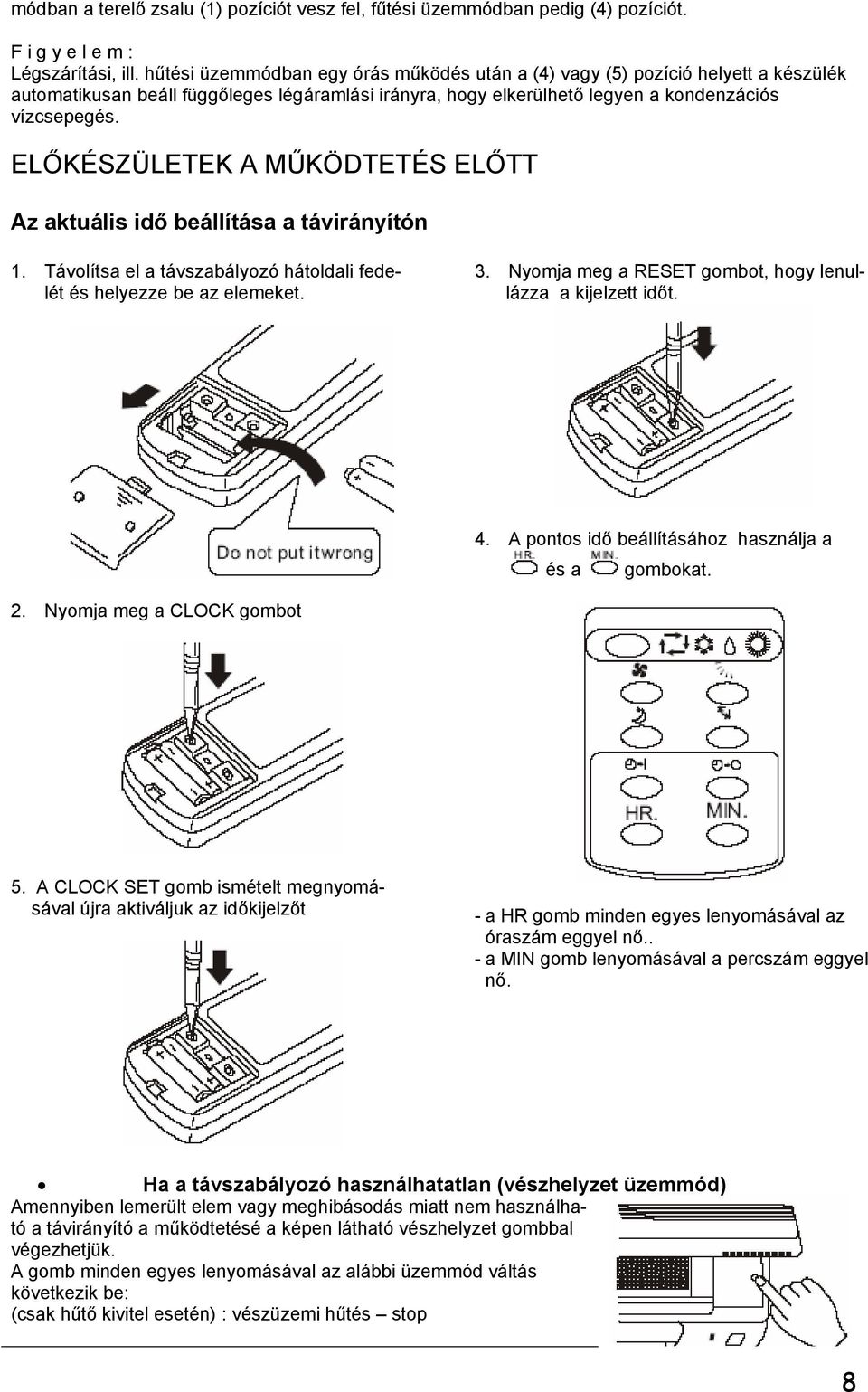

8 módban a terelő zsalu (1) pozíciót vesz fel, fűtési üzemmódban pedig (4) pozíciót. F i g y e l e m : Légszárítási, ill. hűtési üzemmódban egy órás működés után a (4) vagy (5) pozíció helyett a készülék automatikusan beáll függőleges légáramlási irányra, hogy elkerülhető legyen a kondenzációs vízcsepegés. ELŐKÉSZÜLETEK A MŰKÖDTETÉS ELŐTT Az aktuális idő beállítása a távirányítón 1. Távolítsa el a távszabályozó hátoldali fedelét és helyezze be az elemeket. 3. Nyomja meg a RESET gombot, hogy lenullázza a kijelzett időt. 4. A pontos idő beállításához használja a és a gombokat. 2. Nyomja meg a CLOCK gombot 5. A CLOCK SET gomb ismételt megnyomásával újra aktiváljuk az időkijelzőt - a HR gomb minden egyes lenyomásával az óraszám eggyel nő.. - a MIN gomb lenyomásával a percszám eggyel nő. Ha a távszabályozó használhatatlan (vészhelyzet üzemmód) Amennyiben lemerült elem vagy meghibásodás miatt nem használható a távirányító a működtetésé a képen látható vészhelyzet gombbal végezhetjük. A gomb minden egyes lenyomásával az alábbi üzemmód váltás következik be: (csak hűtő kivitel esetén) : vészüzemi hűtés stop 8

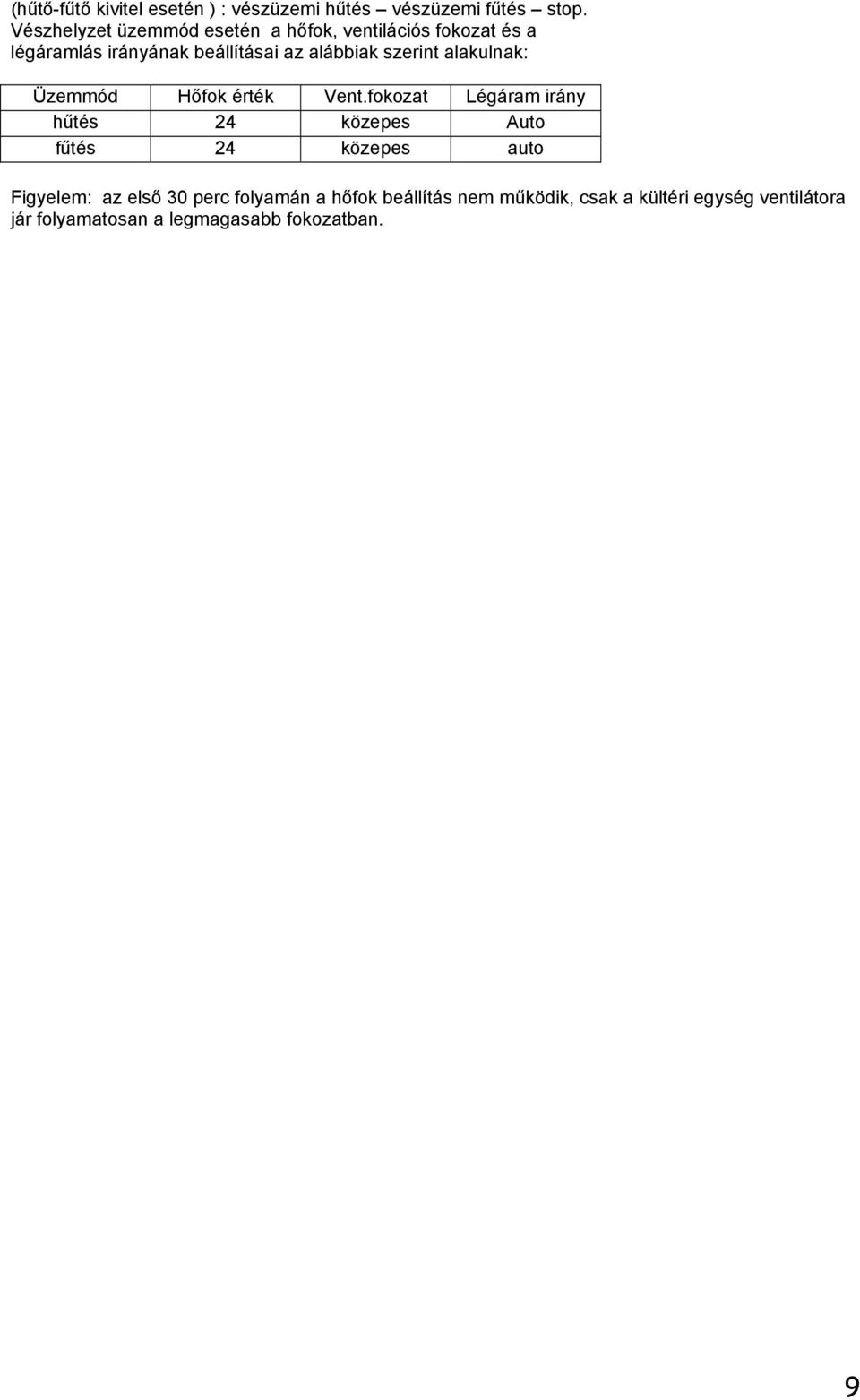

9 (hűtő-fűtő kivitel esetén ) : vészüzemi hűtés vészüzemi fűtés stop. Vészhelyzet üzemmód esetén a hőfok, ventilációs fokozat és a légáramlás irányának beállításai az alábbiak szerint alakulnak: Üzemmód Hőfok érték Vent.fokozat Légáram irány hűtés 24 közepes Auto fűtés 24 közepes auto Figyelem: az első 30 perc folyamán a hőfok beállítás nem működik, csak a kültéri egység ventilátora jár folyamatosan a legmagasabb fokozatban. 9

10 ÜZEMMÓD VÁLASZTÁS A kívánt üzemmód a ( ) gombbal állítható be. 1. I FEEL.. automatikus üzemmód Az automatikus működési üzemmód az optimális szobai hőmérséklet elérése érdekében választható ki. Indításnál a működési feltételek automatikusan beállításra kerülnek a szobai hőmérséklettől függő módon. Az üzemmód részletes leírását az alábbi táblázat tartalmazza ( Amennyiben nem érzi megfelelőnek a hőmérsékletet, a kívánt érték beállítható a hőfok beállító gombbal.) Szoba hőfoka induláskor Csak hűtő kivitel Hűtő-fűtő kivitel üzemmód elérendő hőfok üzemmód elérendő hőfok (kezdeti állapot) 26oC felett 24oC 24oC hűtés hűtés 25-26oC 2oC-kal a beállított alatt 2oC-al a beállított 23-25oC légszárítás alatt légszárítás 2oC-kal a beállított alatt 23oC alatt fűtés 26oC 2. Hűtési üzemmód Az adott működési módban a kívánt hőfok a gombok segítségével állítható be. A légáram irányának rögzítése gombbal állítható, a légterelő zsalu lengetése pedig gombbal indítható. A ventilációs fokozat beállító gomb segítségével meghatározható a légáramlás erőssége. 3. Légszárító üzemmód Ennél a működésnél alacsony fokozatban forog a kültéri egység ventilátora, a távirányító kijelzőjén nem látható beállított hőfok érték és nem működik a hőfok beállító gomb. A hőmérsékletet a beltéri egység mikroprocesszora állítja be a szobai hőmérsékletnek megfelelően. A légáramlás iránya és a ventilátor fokozat szabályozható. 4. Ventilációs üzemmód. A kültéri egység nem működik, csak a beltéri egység ventilátora jár. Ebben az üzemmódban a készülék egyszerű ventilátorként működik, a légáramirány, légszállítás és ventilációs fokozat szabályozható. 5. Fűtési üzemmód Hűtési / fűtési kivitel A működés ugyanaz, mint a hűtési üzemmódnál, a beállítási hőfok, légáram irány, ventilációs fokozat és a légszállítás szabályozható. A beltéri egység kijelzőjének leírása A beltéri egység kijelzőjén a túlhűtés, ill. a túlfűtés veszélyének elkerülésére megjelennek a beállított és a aktuális szoba hőmérsékletének értékei. A készülék hőfok szabályozási tartománya : 16oC 31oC, a beltéri paneljén megjelenő értékek tartománya: 21oC 31oC. 1. Abban az esetben, ha a szobai hőmérséklet és a beállított hőmérséklet a megjelenítési tartományban található: Mint a jobboldali rajzon látható mindkét érték megjelenik a kijelző panelen, úgy, hogy a beállított értéknél folyamatos a kijelzés, a szobai hőmérsékleti értéknél pedig villog. 2. Amennyiben az értékek kívül esnek a panel kijelzőjének tartományán: Ha szobai hőmérséklet, vagy a beállított hőfok 31oC és magasabb, a kijelzőn megjelenő érték: 30oC, amennyiben pedig 20oC vagy alacsonyabb, a megjelenő érték 21oC lesz. Így például, ha a beállított érték 18oC és a szobai hőmérséklet 32oC, az ábrán látható jelzés jelenik meg. Ha a szoba hőmérséklete eléri a beállított értéket, a panelen csak a folyamatos kijelzés marad. 10

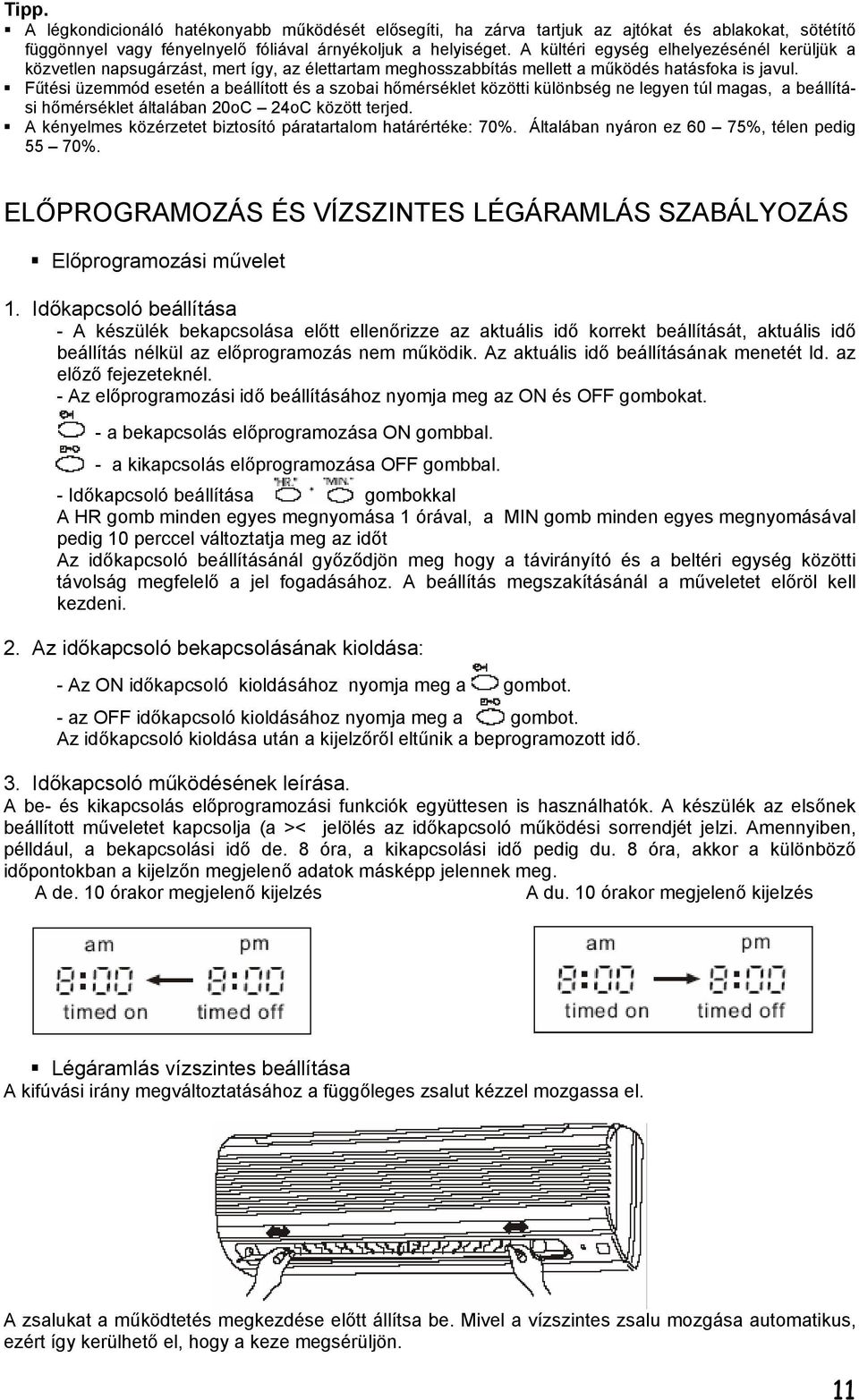

11 Tipp. A légkondicionáló hatékonyabb működését elősegíti, ha zárva tartjuk az ajtókat és ablakokat, sötétítő függönnyel vagy fényelnyelő fóliával árnyékoljuk a helyiséget. A kültéri egység elhelyezésénél kerüljük a közvetlen napsugárzást, mert így, az élettartam meghosszabbítás mellett a működés hatásfoka is javul. Fűtési üzemmód esetén a beállított és a szobai hőmérséklet közötti különbség ne legyen túl magas, a beállítási hőmérséklet általában 20oC 24oC között terjed. A kényelmes közérzetet biztosító páratartalom határértéke: 70%. Általában nyáron ez 60 75%, télen pedig 55 70%. ELŐPROGRAMOZÁS ÉS VÍZSZINTES LÉGÁRAMLÁS SZABÁLYOZÁS Előprogramozási művelet 1. Időkapcsoló beállítása - A készülék bekapcsolása előtt ellenőrizze az aktuális idő korrekt beállítását, aktuális idő beállítás nélkül az előprogramozás nem működik. Az aktuális idő beállításának menetét ld. az előző fejezeteknél. - Az előprogramozási idő beállításához nyomja meg az ON és OFF gombokat. - a bekapcsolás előprogramozása ON gombbal. - a kikapcsolás előprogramozása OFF gombbal. - Időkapcsoló beállítása gombokkal A HR gomb minden egyes megnyomása 1 órával, a MIN gomb minden egyes megnyomásával pedig 10 perccel változtatja meg az időt Az időkapcsoló beállításánál győződjön meg hogy a távirányító és a beltéri egység közötti távolság megfelelő a jel fogadásához. A beállítás megszakításánál a műveletet előröl kell kezdeni. 2. Az időkapcsoló bekapcsolásának kioldása: - Az ON időkapcsoló kioldásához nyomja meg a gombot. - az OFF időkapcsoló kioldásához nyomja meg a gombot. Az időkapcsoló kioldása után a kijelzőről eltűnik a beprogramozott idő. 3. Időkapcsoló működésének leírása. A be- és kikapcsolás előprogramozási funkciók együttesen is használhatók. A készülék az elsőnek beállított műveletet kapcsolja (a >< jelölés az időkapcsoló működési sorrendjét jelzi. Amennyiben, pélldául, a bekapcsolási idő de. 8 óra, a kikapcsolási idő pedig du. 8 óra, akkor a különböző időpontokban a kijelzőn megjelenő adatok másképp jelennek meg. A de. 10 órakor megjelenő kijelzés A du. 10 órakor megjelenő kijelzés Légáramlás vízszintes beállítása A kifúvási irány megváltoztatásához a függőleges zsalut kézzel mozgassa el. A zsalukat a működtetés megkezdése előtt állítsa be. Mivel a vízszintes zsalu mozgása automatikus, ezért így kerülhető el, hogy a keze megsérüljön. 11

12 KARBANTARTÁS Ha a készüléket hosszabb időre üzemen kívül helyezi: 3 4 órán keresztül csak a ventilátort használja, hogy a készülék belsejét kiszárítsa. Ha a készüléket újra használni akarja Tisztítsa meg a légszűrőket és helyezze vissza a készülékbe. A tisztítást csak akkor végezze, ha a készülék ki van kapcsolva és áramtalanítva. Puha ronggyal törölje át a beltéri egységet, különös tekintettel a befúvó, ill. kifúvó nyílásaira. Tisztításhoz ne használjon benzint, gyúlékony és maró hatású oldatokat, súroló szereket stb. Kapcsolja ki a készüléket, majd húzza ki acsatlakozó dugót a konnektorból. Ellenőrizze a kifúvó és befúvó nyílásokat, nincsenek-e eltömődve, vagy eltakarva. F i g y e l e m Mindig válassza le a készüléket az elektromos hálózatról ( a biztosíték kicsavarásával, vagy a csatlakozó dugó kihúzásával). A készülékben összegyűlő por tüzet okozhat. Ellenőrizze, hogy a földelő vezeték megfelelően van-e csatlakoztatva a beltéri egység oldalához Távolítsa el az elemeket a távszabályozóból. Figyelem Ne csatlakoztassa a földelő vezetéket gázcsőhöz, vízcsőhöz, világításhoz, vagy a telefon földelő huzaljához. Nem megfelelő földelés áramütéshez vezethet. 12

13 KARBANTARTÁS Tisztítás előt hajtsa fel az előlapot az ábrán látható módon. Ügyeljen arra, hogy az előlap ne essen le. Távolítsa el a légszűrőt Távolítsa el először a szűrőket, majd a légtisztítót. A tisztító egységen átmenő levegő nem ártalmas az emberre, de azért hogy megtartsa a normál funkcióját, ne érintse meg kézzel a felületét, csak a konzol résznél fogja meg. A légszűrőről a port porszívóval vagy vízzel lemosva távolítsa el. - ha a szűrő feltűnően szennyezett, akkor az öblítéséhez használjon semleges mosószert. A deformáció elkerülése érdekében 50 o C-nál melegebb vizet ne használjon. A tisztító egységet a kerettel együtt áztassa meleg vízben, kb. 15 percig. Ha túl piszkos, akkor a vízbe tegyen egy kis semleges mosószert. Ne használjon kefét, mert az károsítja a felületet. Ne használjon klórtartalmú tisztítószert. Vízzel való tisztítás után árnyékos helyen jól szárítsa meg a szűrőt. A szárítást soha ne végezze közvetlen napsugárzásnak, vagy hőkészülék sugárzásának kitett helyen. Tisztítás után árnyékos helyen szárítsa meg. Helyezze vissza a levegőszűrőt Helyezze vissza a légtisztító egységet, majd a szűrőket, végül zárja le az előlapot. 13

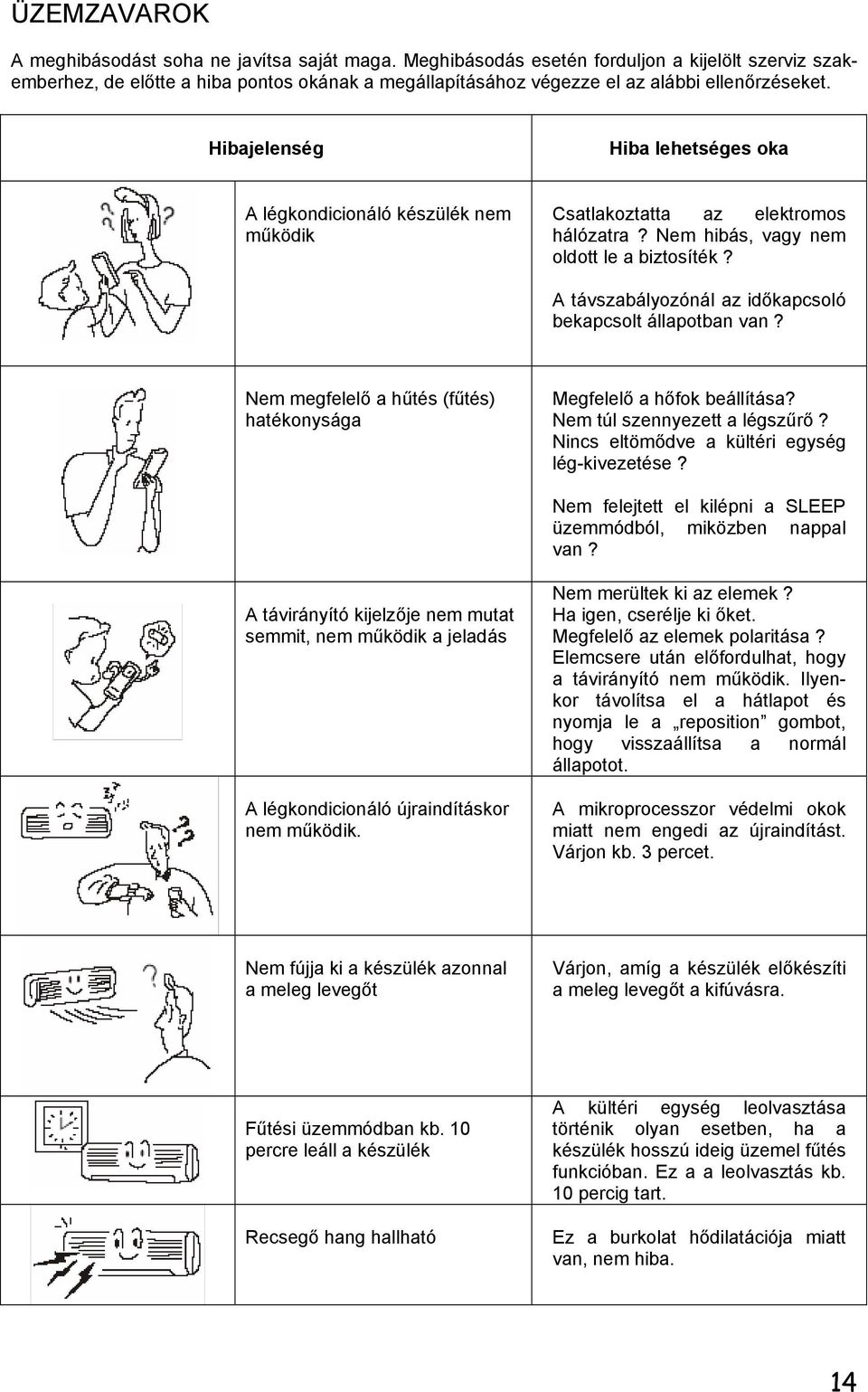

14 ÜZEMZAVAROK A meghibásodást soha ne javítsa saját maga. Meghibásodás esetén forduljon a kijelölt szerviz szakemberhez, de előtte a hiba pontos okának a megállapításához végezze el az alábbi ellenőrzéseket. Hibajelenség Hiba lehetséges oka A légkondicionáló készülék nem működik Csatlakoztatta az elektromos hálózatra? Nem hibás, vagy nem oldott le a biztosíték? A távszabályozónál az időkapcsoló bekapcsolt állapotban van? Nem megfelelő a hűtés (fűtés) hatékonysága Megfelelő a hőfok beállítása? Nem túl szennyezett a légszűrő? Nincs eltömődve a kültéri egység lég-kivezetése? Nem felejtett el kilépni a SLEEP üzemmódból, miközben nappal van? A távirányító kijelzője nem mutat semmit, nem működik a jeladás A légkondicionáló újraindításkor nem működik. Nem merültek ki az elemek? Ha igen, cserélje ki őket. Megfelelő az elemek polaritása? Elemcsere után előfordulhat, hogy a távirányító nem működik. Ilyenkor távolítsa el a hátlapot és nyomja le a reposition gombot, hogy visszaállítsa a normál állapotot. A mikroprocesszor védelmi okok miatt nem engedi az újraindítást. Várjon kb. 3 percet. Nem fújja ki a készülék azonnal a meleg levegőt Várjon, amíg a készülék előkészíti a meleg levegőt a kifúvásra. Fűtési üzemmódban kb. 10 percre leáll a készülék Recsegő hang hallható A kültéri egység leolvasztása történik olyan esetben, ha a készülék hosszú ideig üzemel fűtés funkcióban. Ez a a leolvasztás kb. 10 percig tart. Ez a burkolat hődilatációja miatt van, nem hiba. 14

15 ÜZEMZAVAROK Furcsa illat érződik a készülékből A légkondicionáló magába szívja a fal, a szőnyeg, a bútorok, stb. illatát és azt a levegővel együtt fújja ki A ventilátor leáll párátlanításkor Vízfolyáshoz hasonló hang hallható Változik a légáram iránya a működés során Ha víz jelenik meg a beltéri egység hőcserélőjén, akkor a hőfok megemelkedik. A jelenség meggátolása érdekében bizonyos hőfok alatt a beltéri egység légszállítása automatikusan leáll. Ez a hangjelenség a hűtőközeg áramlása a készülékben, nem hiba. Hasonló hangot ad a hőcserélőn lévő kondenzvíz, vagy a hőcserélő leolvadása is. Ha a készülék párátlanító, vagy hűtési üzemmódban dolgozik, vagy ha 1 órán keresztül lefelé irányul a légáram, akkor a készülék automatikusan megváltoztatja a beállítást, hogy a víz csepegés elkerülhető legyen. Ha fűtési üzemmódban a kimenő levegő hőfoka túl alacsony amikor folyik a leolvasztás, akkor a kifúvási irány automatikusan megváltozik. Egy mechanikus da,da.. hang hallható Ez a hang a kompresszor kapcsolásakor hallható, normális jelenség. Vízszivárgás a kültéri egységből A hűtés során a csővön, vagy a csőcsatlakozáson kondenzvíz képződik. Víz, vagy vízpára keletkezik fűtéskor, illetve leolvasztáskor is.. 15
