1 Műszaki tervek és gépkönyv Fényező műhely Elszívó-befúvó berendezés Készítette: Dátum: 1. oldal

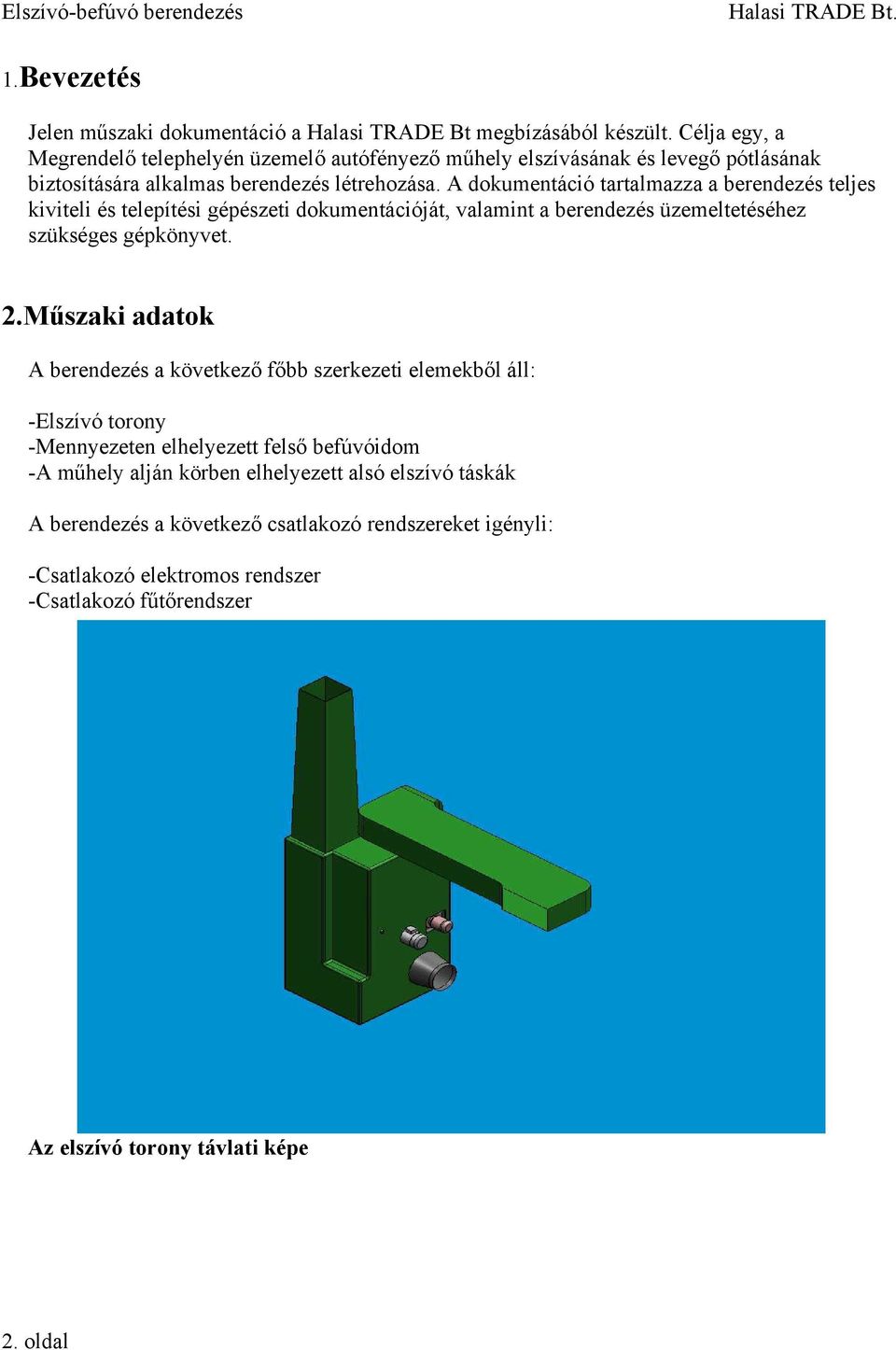

2 1.Bevezetés Jelen műszaki dokumentáció a Halasi TRADE Bt megbízásából készült. Célja egy, a Megrendelő telephelyén üzemelő autófényező műhely elszívásának és levegő pótlásának biztosítására alkalmas berendezés létrehozása. A dokumentáció tartalmazza a berendezés teljes kiviteli és telepítési gépészeti dokumentációját, valamint a berendezés üzemeltetéséhez szükséges gépkönyvet. 2.Műszaki adatok A berendezés a következő főbb szerkezeti elemekből áll: -Elszívó torony -Mennyezeten elhelyezett felső befúvóidom -A műhely alján körben elhelyezett alsó elszívó táskák A berendezés a következő csatlakozó rendszereket igényli: -Csatlakozó elektromos rendszer -Csatlakozó fűtőrendszer Az elszívó torony távlati képe 2. oldal

3 Az elszívó torony műszaki adatai: Tömeg: 1200 kg Magasság kémény és befúvóidom nélkül 2060 mm Kéménymagasság: 4060 mm Alapterületi méretek: 1000x2000 mm Elszívott levegő mennyisége: 5000m3/h Befúvott levegő mennyisége: 5000m3/h Felvett maximális elektromos teljesítmény: 3 kw Feszültség: 380V/50 Hz 3f Segéd ventilátormotor teljesítménye: 0,55 kw Befúvó és elszívó ventilátor fordulatszáma: 960/min Befúvó ventilátor alacsony fordulatszáma: 320/min Beépített termoventilátor:trc 224 (Fűtőker TRADE Kft) Beépített ventilátor: TRC 224 (Fűtőker TRADE Kft) Ventilátormotorok teljesítménye: 2x0,55 kw Csatlakozó melegvízcső mérete: 5/4 Előremenő víz: 90 C Visszatérő víz: 70 C Kalorikus teljesítmény: 33 kw Befúvott levegő 0 C külső levegőnél: 19,5 kw A befúvótorony felépítését tekintve egy zártszelvényből hegesztett vázszerkezetre épített kivitelű. A zártszelvény vázszerkezetre illeszkednek a ventilátor elemek. A zártszelvény elemek között helyezkednek el a NIKECELL elemekből álló hőszigetelő elemek, amelyek térelválasztótérképző funkciót is ellátnak. Az egész berendezést kívülről üvegszálerősítésű műgyanta foglalja magába. A műgyanta házból lett kialakítva a kémény, valamint az elszívó vezeték. A zártszelvény vázszerkezetre kerül felszerelésre az elszívó ventilátor, amely a berendezés alján elhelyezett elszívó csonkon keresztül szívja a levegőt a műhelyben elhelyezett elszívó táskák felől. A ventilátor radiális típusú, motortengelyre szerelt járókerékkel. A levegőt a kéménybe továbbítja. A befúvó termoventilátor ugyanolyan ventilátorral van ellátva, mint az elszívó rendszer. A csatlakoztatott melegvízrendszer hője a külső térből szívott friss levegőt felmelegíti. A friss levegő előszűrőn keresztül jut a ventilátorba. A meleg levegő hőszigetelt tereken keresztül jut a szintén hőszigetelt befúvó csatornába. Kisebb levegőmennyiség igény esetén a termoventilátor tengelyén elhelyezett szíjtárcsát ékszíjjal hajtja meg egy kisebb teljesítményű elektromotor.az ékszíjhajtás fordulatszám csökkentő, így ezzel a motorral hajtva a termoventilátort kisebb 3. oldal

4 légáramot tudunk elérni. A termoventilátor saját motorjával való hajtás esetén nagyobb fordulattal visszahajt a kis motorra. A levegőterek az elszívó torony esetében úgy vannak kialakítva, hogy az elszívott és befúvott levegő nem keveredik Az elszívó kabin burkolatok és hőszigetelés nélkül Az elszívó torony kerekeken mozgatható, ily módon karbantartási, javítási feladatok elvégzéséhez alkalmas pozícióba lehet gördíteni. Az alsó elszívó táska dobozszerkezete horganyzott lemezből épül fel, méretei a kiviteli dokumentáció rajzán láthatóak. A műhely falán körben, alul helyezkedik el. A műhely felé eső felülete nyitott, mely felületen a levegő egy szűrőbetét rétegen keresztül a csatornába, onnan pedig az elszívó torony csonkjába áramlik. A szűrőbetét réteg leválasztja a levegőben levő festékködöt. A szűrőbetét leválasztási foka 88% a DIN szabvány szerint. A felső befúvóidom a fényező munkahely fölött helyezkedik el a mennyezetre szerelve. Dobozszerkezete horganyzott acéllemezből készül, alsó felülete nyitott, mely felületen keresztül 4. oldal

5 egy szűrőbetéten át áramlik a levegő a a helyiségbe. A kiáramló levegő sebessége 0,23 m/s, amely a befúvó idomtól távolodva gyorsan csökken, ily módon huzatot nem okoz. A torony másik nézetből Az elszívó és befúvó idomok elhelyezése olyan, hogy a kialakuló levegőáramlás segíti az elszívandó-leválasztandó anyagok helyes áramlását munka közben az elszívó idomok felé. 3. Telepítés folyamata Készítsen el a műhely falán két faláttörést az elszívó és befúvó légcsatornák számára Szerelje fel megfelelő teherbírású dűbelek segítségével a felső befúvóidomot. Győződjön meg a rögzítés megfelelő erősségéről. Helyezze el a fal alján körben az elszívó táskákat, rögzítse azokat a falhoz elmozdulás ellen. Tolja a műhely előtti térben a telepítési vázlatnak megfelelő pozícióba az elszívó tornyot, és rögzítse megfelelően elgurulás ellen. Kösse össze a befúvó és elszívó idomokat az elszívó toronnyal, ügyelve a légtömör zárásra a faláttörésnél való csatlakozásnál is. Csatlakoztassa az elektromos rendszerhez a berendezés elektromotorjait. Az elektromos rendszer a következő követelményeknek feleljen meg: A kapcsolóelemek jól látható helyen helyezkedjenek el. 5. oldal

6 A kapcsolóelemek funkciója legyen feltüntetve oly módon, hogy jól megkülönböztethetőek legyenek. A befúvó ventilátor kis és nagy fordulatú motorja ne legyen egyidejűleg indítható. Feleljen meg a szabványossági és érintésvédelmi előírásoknak. Kösse EPH-ba a fém szerkezeti elemeket Mindezek után végezzen érintésvédelmi mérést. Befejezésül csatlakoztassa megfelelő teljesítményű melegvíz fűtési hálózatra a termoventilátor catlakozó csonkjait és légtelenítse a rendszert. A fűtési hálózatban helyezzen el fűtésszabályzó szerelvényt, amelynek segítségével a fűtés intenzitását szabályozni lehet. 3.Használat és kezelés A berendezés kezelését az autófényezéssel foglalkozó személy végezze. Ismerje jól jelen dokumentáció alapján a berendezés működését és kezelését, a lehetséges biztonsági kockázatokat és az ellennük való védekezés módját. Nyári üzemmód: (Abban az esetben, ha fűtés nem szükséges) -Indítsa el a befúvó ventilátort. -Indítsa el az elszívó ventilátort -Csukja be a műhely valamennyi nyílászáróját -Mindezek után végezze el a kívánt festési munkát -Nyílászárót csak akkor nyisson ki, ha festékköd már nem észlelhető -A leállítást az indítás fordított sorrendjében végezze. Téli üzemmód: (Amennyiben fűtés is szükséges): -Indítsa el a fűtési hálózatot az arra vonatkozó előírások szerint -Nyissa meg teljesen a termoventilátor elzáró és szabályozó szerelvényeit -Indítsa el a befúvó ventilátort. -Szabályozza be a fűtés intenzitását a megfelelő hőmérsékleti értékre -Indítsa el az elszívó ventilátort -Csukja be a műhely valamennyi nyílászáróját -Mindezek után végezze el a kívánt festési munkát -Nyílászárót csak akkor nyisson ki, ha festékköd már nem észlelhető -A leállítást az indítás fordított sorrendjében végezze. Téli üzemmód: (Kis teljesítményű légcsereigény esetén): -Indítsa el a fűtési hálózatot az arra vonatkozó előírások szerint -Nyissa meg teljesen a termoventilátor elzáró és szabályozó szerelvényeit 6. oldal

7 -Indítsa el a befúvó ventilátort kis fordulatszámú üzemmódban -Szabályozza be a fűtés intenzitását a megfelelő hőmérsékleti értékre -Csukja be a műhely valamennyi nyílászáróját -Végezze el a kívánt feladatot. -A leállítást az indítás fordított sorrendjében végezze. Figyelem: fagyásveszély esetén víztelenítse a rendszert, vagy a fűtési hálózatot üzemeltesse fagymentesítő üzemmódban! 4.Üzemen kívül helyezés -Szüntesse meg az elektromos csatlakozást. -Szüntesse meg a fűtővíz csatlakozást, víztelenítse a termoventilátort. -Az elszívó szűrőbetéteket szerelje ki. Ha szükséges, távolítsa el őket a környezetvédelmi előírások figyelembevételével. -Helyezzen el a berendezésen jól látható Üzemen kívül! feliratú táblát. 5.Karbantartás A karbantartást minden esetben megfelelő szakképzettségű személy végezze Havonta végzendő: Meghajtó ékszíj feszességének ellenőrzése, szükség esetén feszítés vagy csere. Vízfűtő rendszer tömítettségének (csöpögés) ellenőrzése, hibaelhárítás szükség esetén. Elektromos kábelek, tömszelencék épségének ellenőrzése, javítás szükség esetén. Évente végzendő: Elektromos kötések meghúzásának ellenőrzése, utánhúzás szükség esetén. Elektromotorok csapágyazásának ellenőrzése, csapágyak cseréje szükség esetén. Meghajtó ékszíj cseréje. Szükség esetén végzendő: Amennyiben az elszívás vagy befúvás intenzitása csökken, szükségessé válik a szűrőbetétek cseréje. A kicserélt betéteket a környezetvédelmi előírások figyelembevételével szállítsa vagy szállíttassa el. 6.Biztonsági és környezetvédelmi előírások A berendezés célja a fényezést végző dolgozók munka közbeni egészségvédelme és a technológiai folyamat segítése. A berendezés elszívási-befúvási teljesítményadatainak figyelembevételével kell minden egyes felhasznált anyagra nézve megállapítani a festési technológiát, valamint a dolgozókra vonatkozó megengedhető expozíciós időket. Szintén az elszívó rendszer adatai és a felhasznált anyag és technológia figyelembevételével határozható 7. oldal

8 meg az a kibocsátási határérték, mely az előírások által elfogadható érték alatt marad. Általánosságban azonban elmondható, hogy a megfelelő technológia használata esetén az elszívó redszer használatával a festés folyamatának biztonsági kockázata meghatározó mértékben csökkenthető. Ne végezzen soha festési munkát az elszívás-befúvás használata nélkül! Maga az elszívó torony oly mértékben burkolt, forgó, mozgó alkatrészei oly mértékben védettek, hogy ép burkolati elemek esetén működés közben nem jelentenek biztonsági kockázatot. Megfelelően elkészített elektromos rendszer esetén, amennyiben a kábelek, tömszelencék egyéb elektromos elemek épsége biztosított, az elektromos áramütés veszélye is kizárható. Megmaradó biztonsági kockázatok: Elguruló elszívó torony által okozott sérülés veszélye. Téli időszakban befúvott hideg levegő által okozott meghűlés veszélye. Ellenük való védekezés módja: Ügyeljen az elszívó torony megfelelő rögzítettségére! 10 C alatti hőmérséklet esetén ne használja fűtés nélkül a befúvó rendszert! Ne használja az elszívó rendszert a befúvás használata nélkül. Gyártóművi kockázati megállapítás: Mindezek figyelembevételével a berendezés által okozott biztonsági kockázatok csekélynek tekinthetőek. Fontos környezetvédelmi előírás: A használt szűrőbetéteket minden esetben a környezetvédelmi előírásoknak megfelelően szállíttassa el! Tartalék alkatrészek A szükséges cserealkatrészek a rajzdokumentáció darabjegyzékéből meghatározhatóak 8. oldal

9 Gyártói nyilatkozat: Alulírott nyilatkozom, hogy a fenti berendezés tervezését és kivitelezését tekintve megfelel a hatályos jogszabályoknak és törvényi előírásoknak. Biztonsági vonatkozásban az MSZ EN 292-1; MSZ EN és a hozzájuk kapcsolódó szabványok lettek figyelembe véve. A gyártás során kizárólag I. Osztályú anyagok lettek beépítve a vonatkozó szakmai előírások maradéktalan betartásával. Dátum Gyártó 9. oldal
