1 VentilÆlÆs_EFEJ.qxp :38 Page 90 LEVEGÕMOZGTÁS felszerelhetõ ventilátorok száma nagyméretû felületekre felszerelhetõ mennyezeti ventilátorok száma az alábbiaktól függ: a felület nagysága m 2 -ben:a ventilátorok száma egyenesen arányos a felület nagyságával; a mennyezet és a padló közötti távolság: a ventilátorok száma fordítottan arányos ezzel a távolságal; a ventilátor teljesítménye és lapátjainak átmérõje; egyéb körülmények, melyeket nehézkes és bonyolult elõre meghatározni, mint pl: a helyiség és a falak alakja, elhelyezkedése, az itt lévõ páratartalom, a helyiség berendezése és felszereltsége, nyílászárók,stb. mennyezeti ventilátorok harang alakban mozgatják a levegõt, ebbõl adódóan minél nagyobb a távolság a mennyezet és a padló között, annál nagyobb területen fog a ventilátor segítségével a padló közelében a levegõ mozogni. Ez azt jelenti, hogy egy magasabb helyiségben kevesebb ventilátor felszerelésére van szükség. z ábra a felszerelendõ mennyezeti ventilátorok számának arányát mutatja a helyiség magasságának függvényében egy 1000m 2- -es felületet feltételezve. Mindezeken felül ez a becslés még feltételezi, hogy a ventilátorok egymástól egyenlõ távolságra vannak felszerlve és egy 25 cmes rúdon függenek. Elméletben különbözõ méretû felületekre is megbecsülhetõk ezek az arányok. Pl.: ø as ventilátoroknál:. - egy 1000m 2 -es felületre 6 venitlátort kell felszerelni (3 ventilátort kell elhelyezni/500 m 2 ) ha a padló és a mennyezet közti távolság 10 méter ventilátort kell felszerelni a padló és a mennyezet 5 m-es távolsága esetében. Használati lehetõségek Közvetett levegõáramoltatás Közvetlen levegõáramoltatás 90

2 VentilÆlÆs_EFEJ.qxp :38 Page 91 LEVEGÕMOZGTÁS ventilátorok használata a téli idõszakban Köztudott, hogy a levegõ hõmérséklete egy helyiségben a mennyezethez közelebb magasabb és a padló közelében alacsonyabb. Minél nagyobb a helyiség belmagassága annál nagyobb ez a különbség és annál nagyobb a levegõ mennyisége is, amelyet fel kell fûteni, hogy elérjük a kívánt hõmérsékletet egy ember átlagos magasságában. mennyezeti ventilátorok, melyek a nedvességnek a test felületérõl történõ elpárologtatásával nyáron kellemes, hûsítõ érzést keltenek az emberben, télen a fûtési költségek jelentõs részének a megtakarítását teszik lehetõvé. Ezek a ventilátor üzemeltetésébõl származó elõnyök különösen megfontolandók ipari létesítmények esetében, ahol a helyiségeknek rendszerint nagy a belmagassága. z ábra a megtakarított energia százalékos arányát mutatja a padló és a mennyezet közötti hõmérséklethez viszonyítva. Például: 12,5 %-os megtakarítás érhetõ el 3 fokos különbségnél és 24 % pedig 8 fokos különbség esetében. Minden feltüntetett érték hõszigetelt helyiségre vonatkozik. megfordítható forgásirányú ventilátorok használata z ilyen típusú ventilátorok a mennyezeti ventilátorok új, az eddigiektõl eltérõ használatát teszi lehetõvé normál magasságú helyiségekben. NYÁRON: levegõt felfelé nyomja, amely a falak mentén ereszkedik le, ezáltal kellemes, friss érzést biztosít a helyiségben. ventilátorlapátok forgásának irányát meg kell változtatni ahhoz, hogy jobban összpontosított levegõáramoltatást érjünk el. TÉLEN: Ebben a módozatban a ventilátor a meleg levegõt a mennyezet felé nyomja, amely az oldalfalak mentén ereszkedik le, ahonnan azután a helyiség közepe felé áramlik. helyiség ezáltal kellemesen egyenletes hõmérsékletû lesz, a közvetlen légáramlás kellemetlen hatása így elkerülhetõ. terület, melyre az ábra vonatkozik: 1000 m 2 91

3 VentilÆlÆs_EFEJ.qxp :38 Page 92 SZTLI ÉS ÁLLVÁNYOS VENTILÁTOROK VE sztali és padlóra helyezhetõ állványon álló ventilátorok. ventilátortest ütés- és rázkódásálló mûanyagból készült. védõrács festett acélból készült. ventilátorfej vízszintes irányban 80 os elfordulásra képes és a kívánt szögben rögzíthetõ. Megfelel az EN szabványnak. Méretek D D VE 400/ D D VE 400/16 Állvánnyal Technikai adatok Kód Sebességfokozat W Rács átmérõje mm-ben Max. ford / perc Súly kg VE 400/16 VE 400/16 Pedestal OW OW ,9 8,0 92

4 VentilÆlÆs_EFEJ.qxp :38 Page 93 MENNYEZETI VENTILÁTOROK OSIS 93

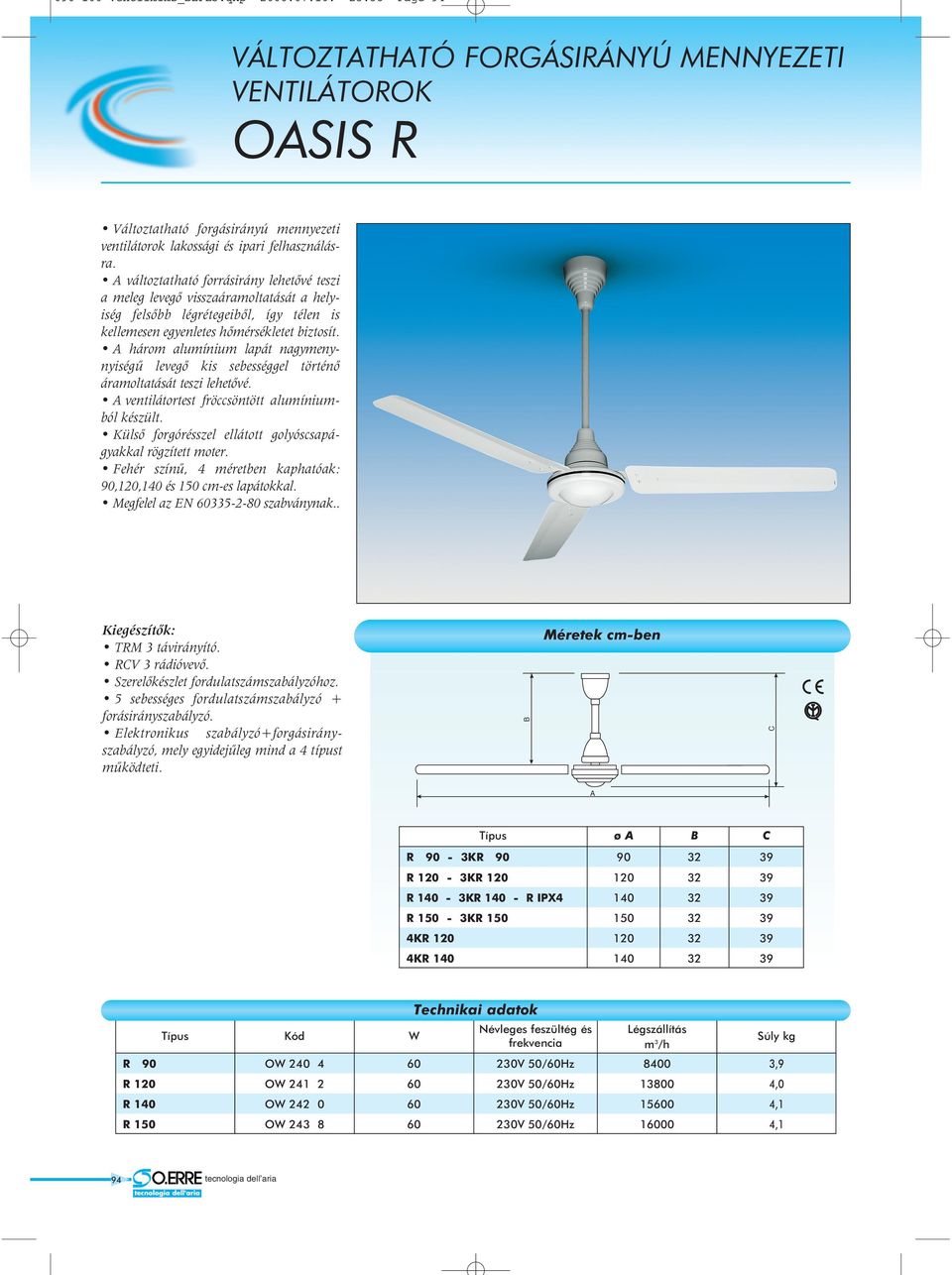

5 VentilÆlÆs_EFEJ.qxp :38 Page 94 VÁLTOZTTHTÓ FORGÁSIRÁNYÚ MENNYEZETI VENTILÁTOROK OSIS R Változtatható forgásirányú mennyezeti ventilátorok lakossági és ipari felhasználásra. változtatható forrásirány lehetõvé teszi a meleg levegõ visszaáramoltatását a helyiség felsõbb légrétegeibõl, így télen is kellemesen egyenletes hõmérsékletet biztosít. három alumínium lapát nagymenynyiségû levegõ kis sebességgel történõ áramoltatását teszi lehetõvé. ventilátortest fröccsöntött alumíniumból készült. Külsõ forgórésszel ellátott golyóscsapágyakkal rögzített moter. Fehér színû, 4 méretben kaphatóak: 90,120,140 és 150 cm-es lapátokkal. Megfelel az EN szabványnak.. Kiegészítõk: TRM 3 távirányító. RV 3 rádióvevõ. Szerelõkészlet fordulatszámszabályzóhoz. 5 sebességes fordulatszámszabályzó + forásirányszabályzó. Elektronikus szabályzó+forgásirányszabályzó, mely egyidejûleg mind a 4 típust mûködteti. Méretek cm-ben ø R 90-3KR R 120-3KR R 140-3KR R IPX4 140 R 150-3KR KR KR Technikai adatok Kód W Névleges feszültég és frekvencia Légszállítás m 3 /h Súly kg R 90 OW ,9 R 120 OW ,0 R 140 OW ,1 R 150 OW ,1 94

6 VentilÆlÆs_EFEJ.qxp : Page 95 VÁLTOZTTHTÓ FORGÁSIRÁNYÚ MENNYEZETI VENTILÁTOROK OSIS 3KR Változtatható forgásirányú, világítótesttel is felszerelhetõ mennyezeti ventilátorok. változtatható forgásirány lehetõvé teszi a meleg levegõ visszaáramoltatását a helyiség felsõbb légrétegeibõl, így télen is kellemesen egyenletes hõmérsékletet biztosít. 3 alumínium lapát nagymennyiségû levegõ kis sebességgel történõ áramoltatását teszi lehetõvé. ventilátortest fröccsöntött alumíniumból készült. Külsõ forgórésszel ellátott golyóscsapágyakkal rögzített motor. Fehér színû, 4 méretben kapható: 90,120,140 és 150 cm-es lapátokkal. Megfelel az EN szabványnak.. Kiegészítõk: TRM 3 távirányító. RV 3 rádióvevõ. 5 seb. fordulatszámszabályzó + forgásirányszabályzó + világítás. Szerelõkészlet fordulatszámszabályzóhoz. Fehér világítókészlet. 12 Volt-os SELV típusú elektronikus szabályzó. 3KR 90 3KR 120 3KR 140 3KR 150 Kód W OW OW OW OW Technikai adatok Névleges feszültség és frekvencia Légszállítás m 3 /h Súly kg 5,0 5,1 5,2 5,2 95

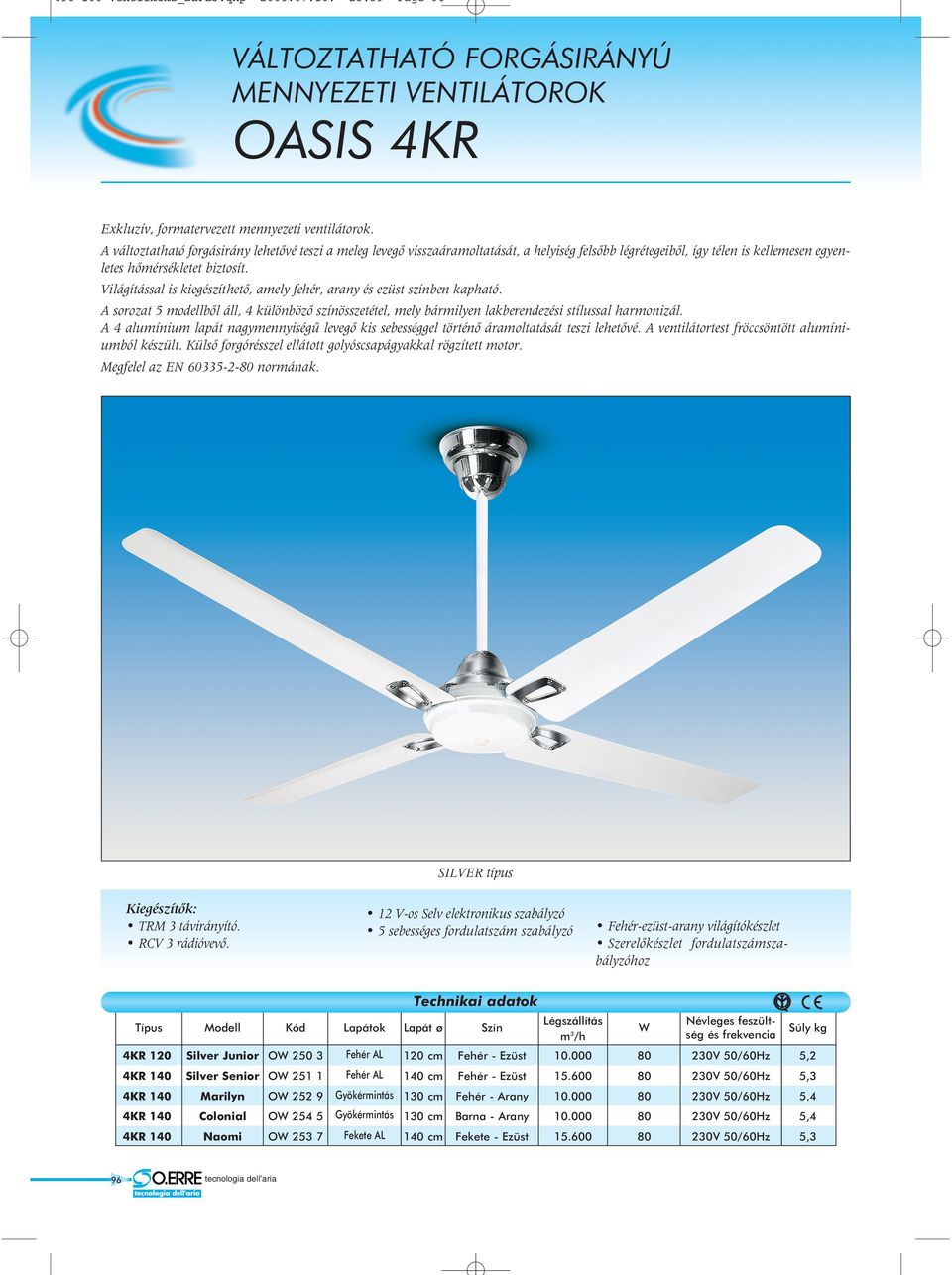

7 VentilÆlÆs_EFEJ.qxp : Page 96 VÁLTOZTTHTÓ FORGÁSIRÁNYÚ MENNYEZETI VENTILÁTOROK OSIS 4KR Exkluzív, formatervezett mennyezeti ventilátorok. változtatható forgásirány lehetõvé teszi a meleg levegõ visszaáramoltatását, a helyiség felsõbb légrétegeibõl, így télen is kellemesen egyenletes hõmérsékletet biztosít. Világítással is kiegészíthetõ, amely fehér, arany és ezüst színben kapható. sorozat 5 modellbõl áll, 4 különbözõ színösszetétel, mely bármilyen lakberendezési stílussal harmonizál. 4 alumínium lapát nagymennyiségû levegõ kis sebességgel történõ áramoltatását teszi lehetõvé. ventilátortest fröccsöntött alumíniumból készült. Külsõ forgórésszel ellátott golyóscsapágyakkal rögzített motor. Megfelel az EN normának. SILVER típus Kiegészítõk: TRM 3 távirányító. RV 3 rádióvevõ. 12 V-os Selv elektronikus szabályzó 5 sebességes fordulatszám szabályzó Fehér-ezüst-arany világítókészlet Szerelõkészlet fordulatszámszabályzóhoz Technikai adatok Modell Kód Lapátok Lapát ø Szín Légszállítás m 3 /h W Névleges feszültség és frekvencia Súly kg 4KR 120 Silver Junior OW Fehér L 120 cm Fehér - Ezüst ,2 4KR 140 Silver Senior OW Fehér L 140 cm Fehér - Ezüst ,3 4KR 140 Marilyn OW Gyökérmintás 130 cm Fehér - rany ,4 4KR 140 olonial OW Gyökérmintás 130 cm arna - rany ,4 4KR 140 Naomi OW Fekete L 140 cm Fekete - Ezüst ,3 96

8 VentilÆlÆs_EFEJ.qxp : Page 97 VÁLTOZTTHTÓ FORGÁSIRÁNYÚ MENNYEZETI VENTILÁTOROK OSIS 4KR z exkluzív formatervezés minden lakberendezési stílussal harmonizál. z 5 típus 4 színösszetételben kapható: SILVER Fehér színû, ezüst lapátrögzítõvel és gömbsüveggel. NOMI Fekete színû, ezüst lapátrögzítõvel és gömbsüveggel. MRILYN - Fehér színû, arany lapátrögzítõvel és gömbsüveggel, fa lapátokkal. OLONIL- arna színû, arany lapátrögzítõvel és gömbsüveggel, fa lapátokkal. NOMI MRILYN OLONIL Világító készlet: Max. 150 W-os hagyományos izzó, vagy energiatakarékos izzó E 27-es foglalattal, a ventilátor színéhez igazítva. Silver világítókészlet Golden világítókészlet Lapátrögzítõ pántok z új, vonzó külsõ bármely lakberendezési stílussal harmonizál. 97

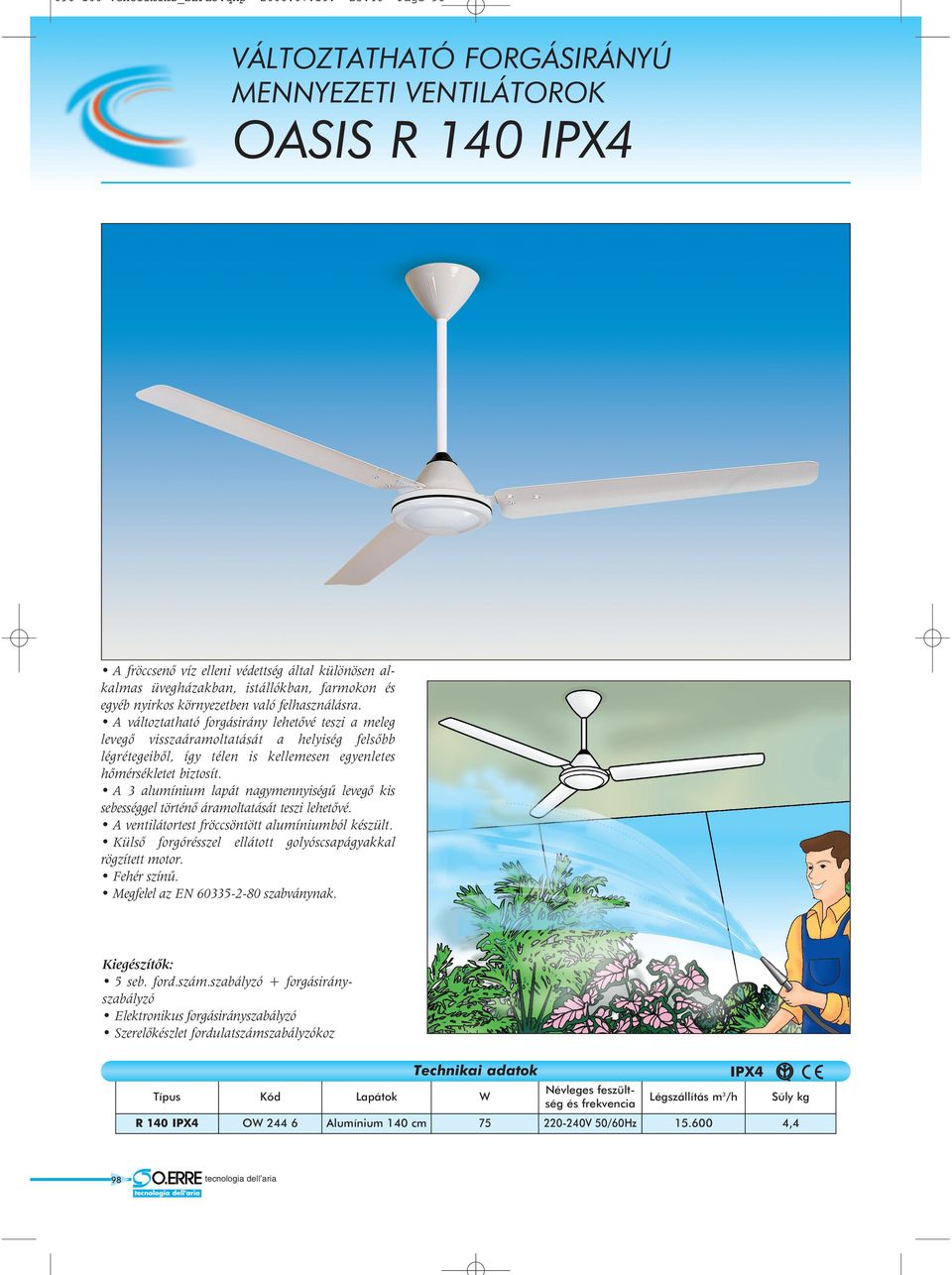

9 VentilÆlÆs_EFEJ.qxp :40 Page 98 VÁLTOZTTHTÓ FORGÁSIRÁNYÚ MENNYEZETI VENTILÁTOROK OSIS R 140 IPX4 fröccsenõ víz elleni védettség által különösen alkalmas üvegházakban, istállókban, farmokon és egyéb nyirkos környezetben való felhasználásra. változtatható forgásirány lehetõvé teszi a meleg levegõ visszaáramoltatását a helyiség felsõbb légrétegeibõl, így télen is kellemesen egyenletes hõmérsékletet biztosít. 3 alumínium lapát nagymennyiségû levegõ kis sebességgel történõ áramoltatását teszi lehetõvé. ventilátortest fröccsöntött alumíniumból készült. Külsõ forgórésszel ellátott golyóscsapágyakkal rögzített motor. Fehér színû. Megfelel az EN szabványnak. Kiegészítõk: 5 seb. ford.szám.szabályzó + forgásirányszabályzó Elektronikus forgásirányszabályzó Szerelõkészlet fordulatszámszabályzókoz Technikai adatok 98 IPX4 Kód Lapátok W Névleges feszültség és frekvencia R 140 IPX4 OW lumínium 140 cm V 50/Hz Légszállítás m /h Súly kg ,4 3

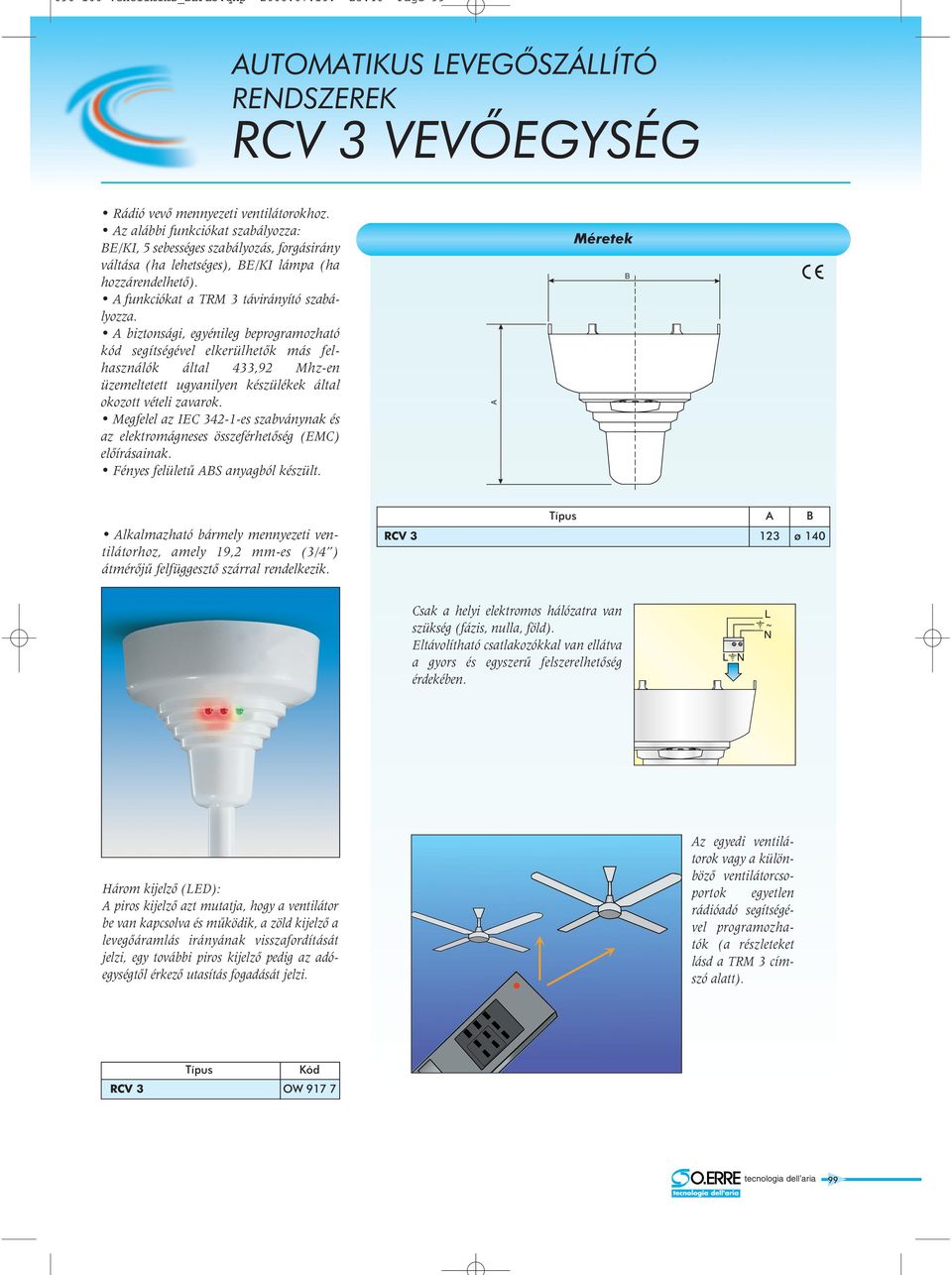

10 VentilÆlÆs_EFEJ.qxp :40 Page 99 UTOMTIKUS LEVEGÕSZÁLLÍTÓ RENDSZEREK RV 3 VEVÕEGYSÉG Rádió vevõ mennyezeti ventilátorokhoz. z alábbi funkciókat szabályozza: E/KI, 5 sebességes szabályozás, forgásirány váltása (ha lehetséges), E/KI lámpa (ha hozzárendelhetõ). funkciókat a TRM 3 távirányító szabályozza. biztonsági, egyénileg beprogramozható kód segítségével elkerülhetõk más felhasználók által 433,92 Mhz-en üzemeltetett ugyanilyen készülékek által okozott vételi zavarok. Megfelel az IE es szabványnak és az elektromágneses összeférhetõség (EM) elõírásainak. Fényes felületû S anyagból készült. Méretek lkalmazható bármely mennyezeti ventilátorhoz, amely 19,2 mm-es (3/4 ) átmérõjû felfüggesztõ szárral rendelkezik. RV ø 140 sak a helyi elektromos hálózatra van szükség (fázis, nulla, föld). Eltávolítható csatlakozókkal van ellátva a gyors és egyszerû felszerelhetõség érdekében. L N L N ~ Három kijelzõ (LED): piros kijelzõ azt mutatja, hogy a ventilátor be van kapcsolva és mûködik, a zöld kijelzõ a levegõáramlás irányának visszafordítását jelzi, egy további piros kijelzõ pedig az adóegységtõl érkezõ utasítás fogadását jelzi. z egyedi ventilátorok vagy a különbözõ ventilátorcsoportok egyetlen rádióadó segítségével programozhatók (a részleteket lásd a TRM 3 címszó alatt). Kód RV 3 OW

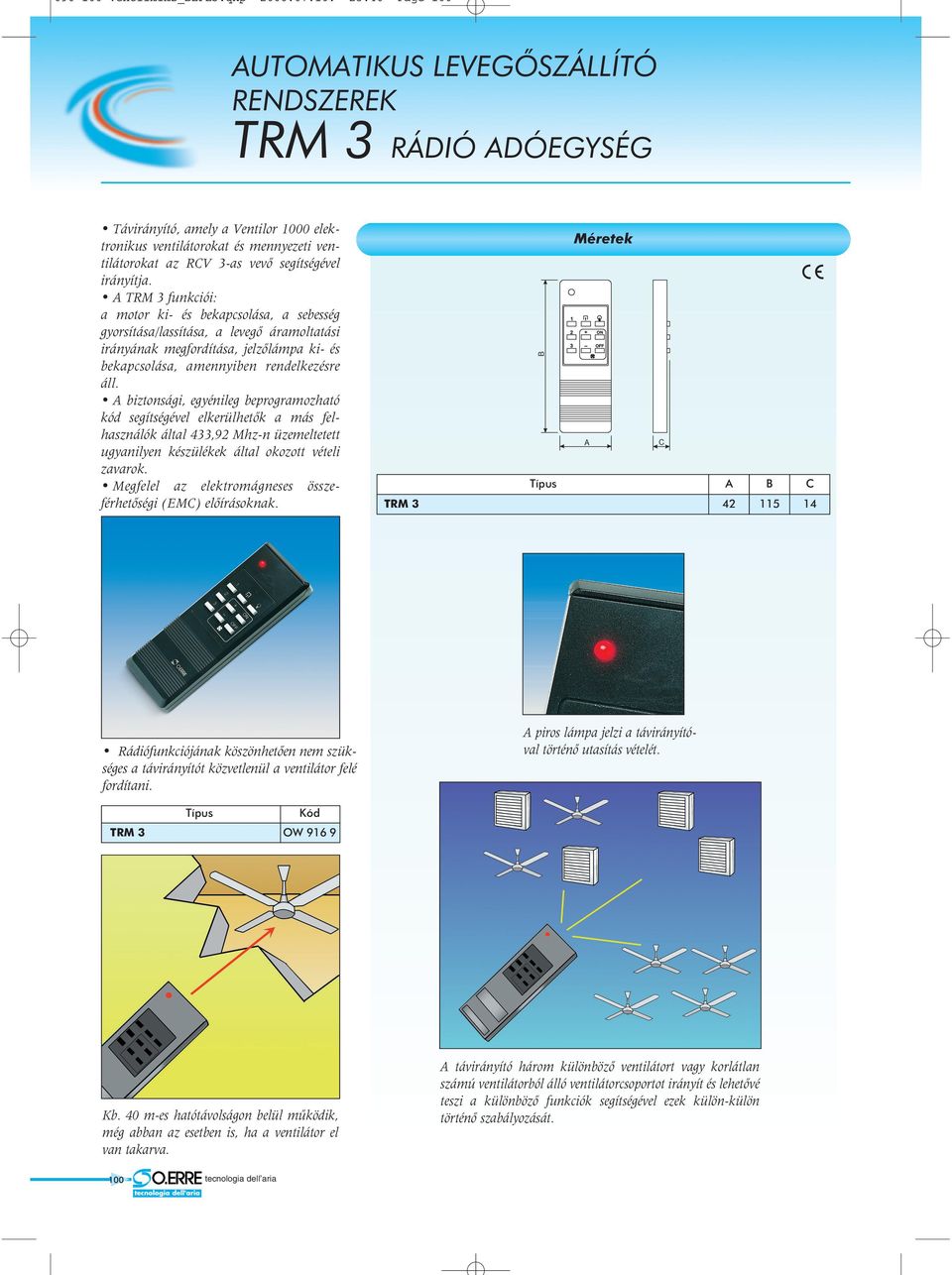

11 VentilÆlÆs_EFEJ.qxp :40 Page 100 UTOMTIKUS LEVEGÕSZÁLLÍTÓ RENDSZEREK Távirányító, amely a Ventilor 1000 elektronikus ventilátorokat és mennyezeti ventilátorokat az RV 3-as vevõ segítségével irányítja. TRM 3 funkciói: a motor ki- és bekapcsolása, a sebesség gyorsítása/lassítása, a levegõ áramoltatási irányának megfordítása, jelzõlámpa ki- és bekapcsolása, amennyiben rendelkezésre áll. biztonsági, egyénileg beprogramozható kód segítségével elkerülhetõk a más felhasználók által 433,92 Mhz-n üzemeltetett ugyanilyen készülékek által okozott vételi zavarok. Megfelel az elektromágneses összeférhetõségi (EM) elõírásoknak. Rádiófunkciójának köszönhetõen nem szükséges a távirányítót közvetlenül a ventilátor felé fordítani. TRM 3 Méretek TRM piros lámpa jelzi a távirányítóval történõ utasítás vételét. Kód OW Kb. 40 m-es hatótávolságon belül mûködik, még abban az esetben is, ha a ventilátor el van takarva. 100 RÁDIÓ DÓEGYSÉG TRM 3 távirányító három különbözõ ventilátort vagy korlátlan számú ventilátorból álló ventilátorcsoportot irányít és lehetõvé teszi a különbözõ funkciók segítségével ezek külön-külön történõ szabályozását.
