A jövõ elkötelezettje. Méréstechnika épületgépészek és készülék szerelõk számára

Átírás

1 A jövõ elkötelezettje 2008 Méréstechnika épületgépészek és készülék szerelõk számára

2 Tartalomjegyzék Füstgáz analízis testo 327-1/-2 testo 330-1/-2 LL testo 335 testo 350-S 6-9 oldal oldal oldal oldal Szerelés Hõmérséklet Nyomás Endoszkóp oldal oldal 42 oldal Biztonság Gázszivárgás keresõ mûszer Visszaáramlás jelzõ CO-riasztás Környezeti CO2 mérõ Energiamotor oldal 39 oldal oldal 43 oldal oldal

3 Jelmagyarázat Megvilágítható kijelzõ Felhaszálóbarát menükezelés SoftCase vagy TopSafe a mûszer védelmére az ütések, a szennyezõdés, és víz ellen Ütésálló Infra nyomtató A mérési eredmények biztonságos dokumentációja a helyszínen Vonalkód leolvasó ceruza Segít az adatkezelésben, vevõkiválasztásban RS 232/USB csatlakozó Egyszerû összeköttetés a kiértékelõ szoftverrel Elemrõl és akkumulátorról mûködtethetõ Akkumulátor tölthetõ a mérõmûszerben Belsõ memória az adatok tárolására

4 3 Elektrokémiai mérõcellák értéktöbblettel! A kizárólag a Testo számára kifejlesztett mérõcellák átlagon felüli, 2-3 éves élettartammal rendelkeznek. Forradalmi a testo 330 LL O 2 és CO mérõcellák meghosszabbított élettartama, mely eléri a 6 évet. Ezzel a felhasználó üzemi költségeit jelentõsen csökkenti. Külön kiemelendõ jellemzõ, hogy néhány mérõmûszer esetében a mérõcellákat Ön saját maga is kicserélheti ráadásul tesztgázzal történõ jusztírozás nélkül. Mûszere így azonnal üzemkész gyorsabb már nem is lehetne. A legolcsóbb mérõmûszer gyakran a legdrágább Meghibásodott tüzelõberendezés a tél közepén? Igazi szükséghelyzet! Füstgázelemzõ mûszerében épp most öregedett el a mérõcella? A Testo füstgázelemzõit használva Önnek nem kell mûszerhiba miatt megrendelést elveszítenie! A mûszer már az önkalibráció alkalmával jelzi, ha a mérõcella hamarosan cserére szorul. Ezáltal Ön idõben beszerezheti a szükséges cserecellát. A Testo szervizében lehetõség van a fûtési idény megkezdése elõtt átnézetni mûszerét, így biztos lehet benne, hogy kritikus helyzetben sem hagyja cserben. Tanulni és többet tudni. Hogy is van? Pontosan milyen értékeket is kell mérnem helyesen beállított tüzelõberendezés esetében? Hogy befolyásolja a hatásfok-számítást, ha elválasztott rendszer esetében nem mérem az égéslevegõ hõmérsékletét? A Testo szakemberei készséggel állnak rendelkezésre méréstechnikai ismereteik felfrissítése terén. Igény esetén telephelyünkön személyre szabott oktatást nyújtunk a füstgázelemzõ mûszer gyakorlati használatáról. Alkalmaztok fûtéstechnikust a fejlesztés során? Edgar Mesam, Fûtõberendezés- és szaniter szaküzem Mesam GmbH Edgar Mesam hamiskásan nevet, amikor a termékeink minõségével kapcsolatos beszélgetés során ezt a kérdést felteszi. A Bannholz- Fûtéstechnikai és szaniter gyártó szaküzem tulajdonosa hosszú évek óta a Testo partnere. Mint fûtõberendezés gyártó elkötelezettnek érzi magát a klímavédelem irányába. Megkértük, beszéljen a Testo termékekkel kapcsolatos tapasztalatairól. Edgar Mesam: Mi leginkább a már meglévõ berendezések karbantartásával foglalkozunk. Ez nem olyan látványos, mint a megújuló energiát alkalmazó megoldások telepítése (amit persze szintén szívesen vállalnánk), de az energia-megtakarítás lehetõsége óriási. Egy rosszul üzemelõ, meghibásodott berendezés a tökéletes mûködésûvel szemben akár 50 %-kal több energiát is fogyaszthat, de a berendezések hibás beállítása is %-os többletfogyasztáshoz vezet. A fûtéstechnikai berendezések beállítása során a legfontosabb felszerelésem az elsõ osztályú méréstechnika és ezt a Testo-nál kompletten megkapom, a füstgázelemzõtõl kezdve az endoszkópig, és mindent, ami ezzel kapcsolatos. Tapasztalatom szerint és már több mint 20 éve dolgozom a szakmában egyetlen más gyártó sem jár ilyen közel termékeivel a mérési gyakorlat követelményeihez, mint a Testo. Ami még fontos: A Testo-nál nem kell azzal a méréstechnikával megbékélnem, amit kapok, hanem kiválaszthatom azt, amire szükségem van, hála a mûszercsaládon belüli választási lehetõségnek és az azokhoz illõ tartozékoknak. Csak így tovább! Már elõre izgatott vagyok, mi újat hoztok legközelebb ki, eddig mindig meggyõztek az újdonságaitok!

5 Minden feladathoz a pontosan Minden, ami a gázkészülékekhez kell testo 327 testo LL testo LL testo 335 testo 350-S 6. oldal 10. oldal 12. oldal 16. oldal 20. oldal

6 megfelelõ füstgázelemzõ mûszer Csúcstechnika extrém mérési helyzetekre testo 350-S Felsõ kategóriás füstgázelemzõ ipari alkalmazásokra testo 335 Különösen hosszú élettartamú mérõcellával ellátott füstgázelemzõ mûszer fûtésszerelõk és kémyényseprõk részére testo LL testo LL Fûtésszerelõk induló mûszere Füstgázelemzõ mûszer készülékszerelõk számára testo testo Mûszaki adatok testo testo testo testo testo testo LL LL S Hatásfok beállítása: TÜV-által bevizsgált O 2, CO 2, qa, C, λ Tüzelés minõsége: CO füstgáz ppm-ig, gázkészülékekhez ppm-ig, kis mértékben szennyezett gáz-, vagy olajtüzelésû készülékekhez ppm, szennyezett olajtüzelésû készülékekhez ppm, rendkívül szennyezett olaj-, és szilárdtüzelésû készülékekhez NO alacsony NOx -ellenõrzések Kéményhuzat Differenciál-hõmérséklet, elõremenõ és visszatérõ hõmérséklet beállítása CO-érzékelõ kímélése az átkapcsolási lehetõségnek köszönhetõen Differenciál nyomásmérés, a égõnyomás beállításához gázgkészülékeken, mbar/hpa Gázszivárgás-keresõ érzékelõ Védelem: érzékelõ CO-környezetben való méréshez Nyomtatás dátummal és idõponttal opt. opt. opt. opt. opt. opt. opt. autom. 40/200 40/200 40/200 40/200 40/200 opt. opt. Akusztikus / optikai riasztás CO-környezetben és gázszivárgás keresés Nagy készültség: kényelmesen cserélhetõ érzékelõ koefficiens megadása nélkül Információk elõállítása és feldolgozása (kiértékelõ szoftver) Integrált adattároló, mérési adatsorok száma: A mérési értékek PC-re való továbbítása A mérési értékek Pocket-PC-re való továbbítása Csatlakoztatható jegyzõkönyv nyomtató Vonalkód csatlakozó Állami kontroll: TÜV által bevizsgált CO opt. opt. opt. opt. opt mérési érték IRDA USB USB USB RS232 Infra Infra Infra opt.

7 6 testo 327 Robusztus füstgázelemzõ minden fontos tüzeléstechnikai paraméter mérésére Minden nap más kihívás? Hans-Dieter Guth, Kisipari piacmenedzser Németország Kiváló leolvasási lehetõség rossz fényviszonyok esetén is Valószínûleg igen, hiszen munkája magas követelményeket támaszt Önnel szemben. Ezért van szüksége egy olyan partnerre, aki sosem hagyja cserben. Éppen ezért telefonos ügyfélszolgálatunkon reggel órától este óráig az Ön szolgálatára állunk. Sürgõsen kell egy tartozék, kérdése van a mérésekkel kapcsolatban, vagy minél hamarabb szüksége lenne egy cserekészülékre? - A Testo Szerviz munkatársai ezért vannak, különösen ha sürgõs problémája akad. Szonda gyorscsatlakozó: Egyetlen kattintással az összes gázutat csatlakoztathatja A mérõcella csere olyan egyszerû mint az elemcsere Legújabb Li-ionos akkumulátor

8 7 testo A fûtésszerelõk és gázszerelõk induló mûszere testo A testo induló mûszer a füstgázelemzés terén. Méri a tüzeléstechnikai hatásfokot, C, O 2, CO 2, CO és a kéményhuzatot. A 4-soros kijelzõ erõs LED háttérmegvilágítása jó leolvasási lehetõséget garantál még kedvezõtlen fényviszonyok esetén is. A mérõmûszer egyszerû menürendszerével, burkolatának ergonomikus formájával és nagy ellenálló képességével tûnik ki. Egyszerû menüvezetés 4-soros, szegmensekre osztott kijelzõ LED kijelzõ megvilágítás Egyszerû infra nyomtatás Beépített kondenzátum csapda TÜV bevizsgált ( C, O 2 ) EN rész O 2 -re, C, hpa-ra EN rész CO-ra Kisméretû Li-ionos akkumulátor (1200 ma, üzemidõ 5 óra) a mérõmûszeren belül vagy kívül egyaránt feltölthetõ Szonda gyorscsatlakozó egyszerû szondadugasszal Környezeti CO-tartalom mérés a füstgázszondával O 2 -mérés gyûrûs hézagszondával (beszívott levegõ oldalon) Külön égéslevegõ hõmérsékletmérés Hígítatlan CO mérés (elmenthetõ) Huzatmérés 8 választható tüzelõanyag IP 40 védettség A stabil szondák a keletkezés helyén megszûrik a piszkot, még mielõtt azok a gázutakba kerülhetnének Beépített kondenzátum csapda testo testo füstgázelemzõ akkuval és gyári mûbizonylattal O 2, CO, hpa és C mérésekre testo O 2 testo füstgázelemzõ akkuval és gyári mûbizonylattal O 2, hpa és C mérésekre A mûszer design szerves részét képzõ második bõr a mindennapok kíméletlen üzemi körülményei között is megvédi az ütéstõl a mûszert. testo CO testo füstgázelemzõ akkuval és gyári mûbizonylattal CO, hpa és C mérésekre Mûszaki adatok Hõmérséklet mérés Huzat mérés Hatásfok (η) Füstgázveszteség (qa) O 2 -Mérés CO 2 -Számítás CO-Mérés Súly Méretek Tárolási hõmérséklet Környezeti hõmérséklet Tápfeszültség Akku üzemidõ Garancia C ±40 hpa % ,9% Vol. % 0... CO 2 max ppm kb. 500 g 216 x 68 x 47 mm C C Li-Ion akku > 5 óra 24 hónap a mûszerre, érzékelõre és cellára 12 hónap a hõelemre és az akkura (kivéve a kopást) testo induló szett fûtésszerelõk részére testo füstgázelemzõ akkuval és gyári mûbizonylattal Hálózati adapter Kompakt füstgázszonda, L=180 mm, Ø 6 mm Égéslevegõ hõmérséklet érzékelõ, benyúlási hossz: 190 mm Mûszerbörönd

9 8 testo fûtésszerelõk és gázszerelõk szervizmûszere testo A testo szerviz mûszer a tüzeléstechnikai hatásfokot, C, O 2, CO 2, CO és a kéményhuzatot méri. A 4 soros kijelzõ erõs LED háttér megvilágítása kedvezõtlen fényviszonyok esetén is jó leolvashatóságot biztosít. A mérõmûszer menüvezetése rendkívül egyszerû, burkolatának formája ergonomikus és a mûszer rendkívüli ellenállóképésséggel rendelkezik. A testo fõbb jellemzõivel meggyõzi a felhasználót, így pl. a mért adatok adattárolójával (20 mérés), az elõremenõ és a visszatérõ ágú hõmérséklet meghatározásához szükséges hõmérsékletkülönbség méréssel, vagy a gáztüzelésû berendezések nyomásviszonyainak beállításához szükséges nyomáskülönbség méréssel. A H 2 -kompenzált CO mérõcella opció révén az EN rész szerinti hatósági mérések is végezhetõk gázégõkön. Az IRDA csatlakozó interfész kommunikációs lehetõséget teremt a PDA-hoz. A mérõcellák várható élettartama eléri a 3 évet Biztonságot, megbízhatóságot nyújt a mûszer- és szenzor diagnosztika IR & IRDA csatlakozó PC-re, nyomtatóra vagy PDA-ra történõ adatátvitel céljából Bluetooth csatlakozás elõkészítés ΔT-mérés ΔP-mérés: 2 méréstartomány Adattároló (20 mérés) Li-ionos akkumulátor (2.400 ma), müködési idõ 10 óra TÜV bevizsgált ( C, O 2, hpa, opc. CO) Opc. CO H 2 -kompenzációval Bevizsgált EN szabvány szerint C-ra, O 2, hpa-ra, a 3. rész CO-ra Opcióként 2. rész CO-ra H 2 - kompenzációval testo testo füstgázelemzõ akkuval és gyári mûbizonylattal O 2, CO, hpa és C mérésekre Szett testo készülékszerelõk részére testo füstgázelemzõ mûszer akkuval és gyári mûbizonylattal H 2 -kompenzált CO mérõcellával Hálózati adapter Moduláris füstgázszonda L=300 mm, Ø 8 mm, TÜV-engedéllyel Égéslevegõ hõmérséklet érzékelõ, benyúlási hossz: 190 mm Csatlakozó szett gáznyomás méréshez Infra jegyzõkönyv nyomtató Mûszerbörönd Mûszaki adatok Hõmérséklet mérés Huzat mérés Nyomás mérés Hatásfok (η) Füstgázveszteség (qa) O 2 -mérés CO 2 -számítás CO-mérés C ±40 hpa ±200 hpa % ,9% Vol. % 0... CO 2 max ppm Opció CO-mérés (H 2 -kompenzált) ppm Súly kb. 500 g Méretek 216 x 68 x 47 mm Tárolási hõmérséklet C Környezeti hõmérséklet C Tápfeszültség Li-Ion akku Akku üzemidõ > 10 h Garancia 24 hónap a mûszerre, érzékelõre és cellára 12 hónap a hõelemre és az akkura (kivéve a kopást)

10 9 testo 327 tartozékai Mûszer / alapkiépítés testo füstgázelemzõ mûszer akkuval, gyári mûbizonylattal O2, CO, hpa és C mérésre testo O2 füstgázelemzõ mûszer akkuval, gyári mûbizonylattal O2, hpa és C mérésre testo CO füstgázelemzõ mûszer akkuval, gyári mûbizonylattal CO, hpa és C mérésre testo füstgázelemzõ mûszer akkuval, gyári mûbizonylattal O2, CO, hpa és C mérésre Konfigurációk / opciók Opcionálisan rendelhetõ CO cella H2 kompenzációval testo 327-hez Opció: finomhuzat mérés, felbontás 0,1 Pa testo 327-hez Opció: finom nyomáskülönbség mérés, felbontás 0,1 Pa csak testo höz Utólagos beépítés Bõvítés: CO mérés testo O2-mûszerhez Bõvítés: O2 mérés testo CO-mûszerhez Csere cellák érdeklõdjön elérhetõségeinken érdeklõdjön elérhetõségeinken O2 csere cella testo 327-1, O2 mûszerekhez CO csere cella testo 327-1, CO mûszerekhez O2 csere cella (Testo specifikus) CO cserecella H2 kompenzáció nélkül (Testo specifikus) CO cserecella H2 kompenzált (Testo specifikus) Tartozékok Hálózati adapter / akkutöltõ (az akku mûszerben történõ töltéséhez) Tartalék akku, külsõ töltõegységgel Infra jegyzõkönyv nyomtató hõpapírral, 4 db ceruza elemmel Minõségi hõpapír jegyzõkönyv nyomtatóhoz (1 doboz 6 tekercs) Mûszer tisztító folyadék (100 ml) Koromszámmérõ pumpa szûrõpapírral füstgázban történõ koromszám méréshez Csatlakozó és tömlõ szett gáznyomás méréshez Fullverzió EasyHeat és EasyHeat mobile szoftver PC-re és PDA-ra (csak höz) Füstgázelemzõ kalibrálása NAT által akkreditált laborban (O 2, CO) Hõmérséklet-különbség mérõ szett 2db tépõzáras csõhõmérséklet érzékelõvel és csatlakozó adapterrel Tartalék szûrõbetét (10db) Mûszerbõrönd Mûszerbõrönd a mûszer, szondák és tartozékok számára Mintavevõ szondák Kompakt alapkivitelû füstgázszondák 2 különbözõ hosszban kapható rögzítõ konusszal, NiCr-Ni hõelemmel, elõszûrõvel, 1,5 m csatlakozó tömlõvel Kompakt füstgázszonda, L=180 mm, Ø 6 mm T max. 500 C Kompakt füstgázszonda, L=300 mm, Ø 6 mm T max. 500 C Hajlékony füstgázszonda, L=330 mm, Ø 10,5 mm csatlakozófej 6 mm, Tmax. 180 C rövid ideig 200 C Moduláris füstgázszonda a testo 330 szonda programjából, 2 különbözõ hosszban kapható rögzítõ konusszal, NiCr-Ni hõelemmel, elõszûrõvel, 2,2 m csatlakozó tömlõvel Füstgázszonda L=180 mm, Ø 8 mm, Tmax 500 C TÜV bevizsgált Füstgázszonda L=300 mm, Ø 8 mm, Tmax 500 C TÜV bevizsgált Füstgázszonda L=180 mm, Ø 6 mm, Tmax 500 C Füstgázszonda L=300 mm, Ø 6 mm, Tmax 500 C Hajlékony füstgázszonda, L=330 mm, Tmax. 180 C, rövid ideig, 200 C, max. 90 -ban hajlítható, nehezen hozzáférhetõ helyekre Füstgázszonda tartozékok Füstgázszondacsõ L=180 mm, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L=180 mm, Ø 6 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 6 mm, Tmax 500 C Füstgázszondacsõ L=335 mm, Ø 8 mm, Tmax 1000 C Flexibilis füstgázszondacsõ L=330 mm, Ø 10 mm, Tmax 180 C Többlyukú szonda L=300 mm, Ø 8 mm, CO-átlagképzés Többlyukú szonda L=180 mm, Ø 8 mm, CO-átlagképzés Tömlõhosszabító 2,8 m Rugós rögzítõkónusz átm. 6 mm, PTFE, Tmax 200 C Rugós rögzítõkónusz átm. 8 mm, PTFE, Tmax 200 C Rugós rögzítõkónusz átm. 8 mm, acél, Tmax 500 C Rugós rögzítõkónusz átm. 6 mm, acél, Tmax 500 C További szondák Gyûrûs hézagszonda O2 mérésére Égéslevegõ-hõmérséklet érzékelõ Égéslevegõ-hõmérséklet érzékelõ L=300 mm Égéslevegõ-hõmérséklet érzékelõ L=190 mm Égéslevegõ-hõmérséklet érzékelõ L=60 mm Tépõzáras csõhõmérséklet érzékelõ Tapintó hõmérséklet érzékelõ

11 10 testo LL kényelmesebb és biztonságosabb füstgázelemzés Ilyen az igazi mûszaki elõny! A testo LL esetében az O 2 és a CO mérõcellák élettartama tipikusan 6 év! Ezzel jelentõsen csökkennek a használat során felmerülõ járulékos költségek. Ezen túlmenõen a Testo a teljes mûszerre, beleértve az O 2 - és CO-mérõcellát is 4 év garanciát vállal. Egyszerû kezelés Robusztus szonda-gyorscsatlakozó az összes gázúthoz Nagyobb biztonság A funkciók és a kopó alkatrészek minõségi állapota a mûszerdiagnosztika menüpontban leolvashatóak Nagyobb kényelem Egyszerûen cserélhetõ akkumulátor és mérõcella. Az akkumulátor üzemideje > 8 óra, a mérõcellák élettartama > 6 év Abszolút robusztus Magas CO-kijelzés ppm-ig automatikus hígítással (testo LL)

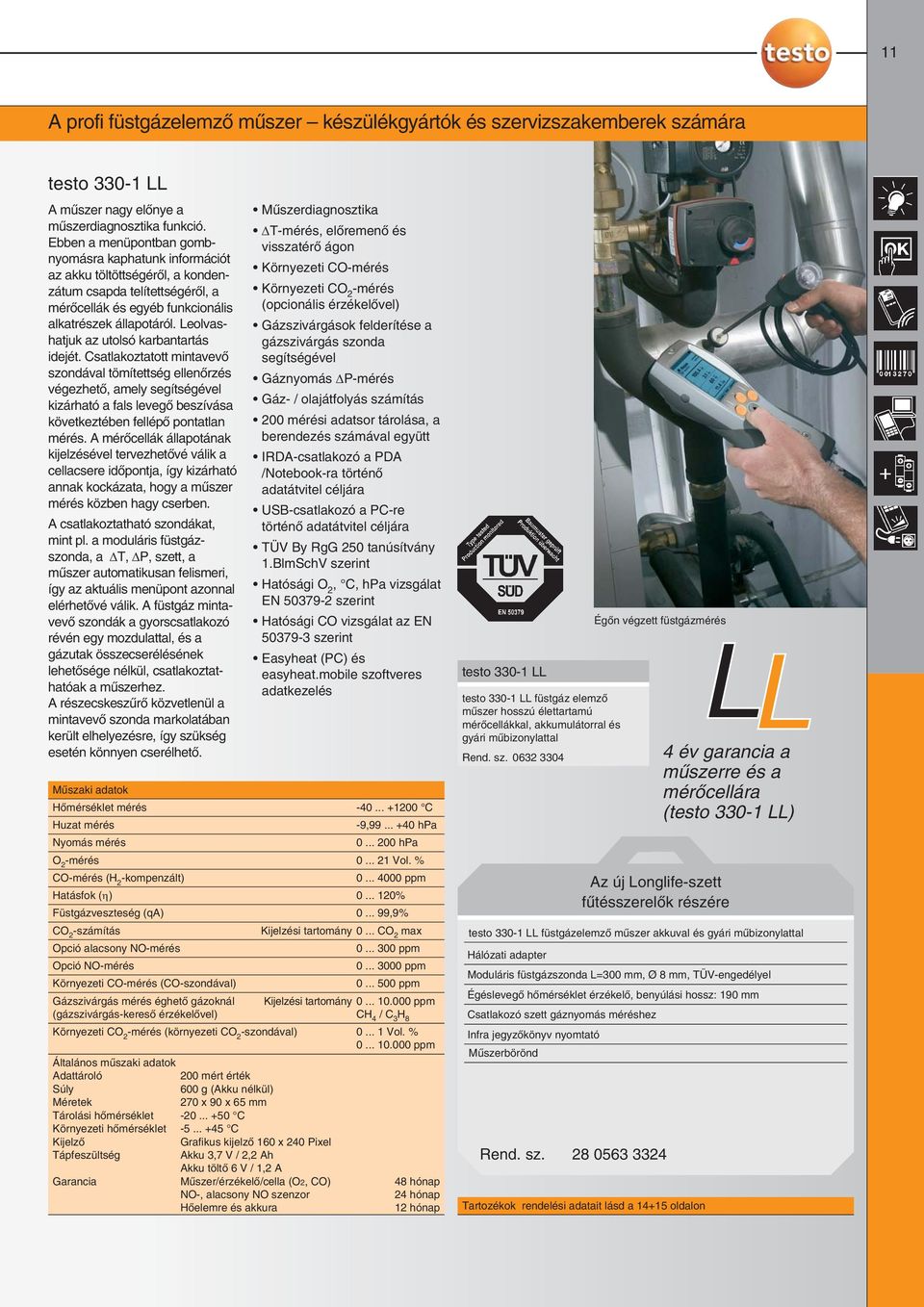

12 11 A profi füstgázelemzõ mûszer készülékgyártók és szervizszakemberek számára testo LL A mûszer nagy elõnye a mûszerdiagnosztika funkció. Ebben a menüpontban gombnyomásra kaphatunk információt az akku töltöttségérõl, a kondenzátum csapda telítettségérõl, a mérõcellák és egyéb funkcionális alkatrészek állapotáról. Leolvashatjuk az utolsó karbantartás idejét. Csatlakoztatott mintavevõ szondával tömítettség ellenõrzés végezhetõ, amely segítségével kizárható a fals levegõ beszívása következtében fellépõ pontatlan mérés. A mérõcellák állapotának kijelzésével tervezhetõvé válik a cellacsere idõpontja, így kizárható annak kockázata, hogy a mûszer mérés közben hagy cserben. A csatlakoztatható szondákat, mint pl. a moduláris füstgázszonda, a ΔT, ΔP, szett, a mûszer automatikusan felismeri, így az aktuális menüpont azonnal elérhetõvé válik. A füstgáz mintavevõ szondák a gyorscsatlakozó révén egy mozdulattal, és a gázutak összecserélésének lehetõsége nélkül, csatlakoztathatóak a mûszerhez. A részecskeszûrõ közvetlenül a mintavevõ szonda markolatában került elhelyezésre, így szükség esetén könnyen cserélhetõ. Mûszaki adatok Hõmérséklet mérés Huzat mérés Nyomás mérés O 2 -mérés CO-mérés (H 2 -kompenzált) Hatásfok (η) Füstgázveszteség (qa) CO 2 -számítás Opció alacsony NO-mérés C -9, hpa hpa Vol. % ppm % ,9% Kijelzési tartomány 0... CO 2 max ppm Opció NO-mérés ppm Környezeti CO-mérés (CO-szondával) ppm Gázszivárgás mérés éghetõ gázoknál Kijelzési tartomány ppm (gázszivárgás-keresõ érzékelõvel) CH 4 / C 3 H 8 Környezeti CO 2 -mérés (környezeti CO 2 -szondával) Vol. % ppm Általános mûszaki adatok Adattároló 200 mért érték Súly 600 g (Akku nélkül) Méretek 270 x 90 x 65 mm Tárolási hõmérséklet C Környezeti hõmérséklet C Kijelzõ Grafikus kijelzõ 160 x 240 Pixel Tápfeszültség Akku 3,7 V / 2,2 Ah Akku töltõ 6 V / 1,2 A Garancia Mûszer/érzékelõ/cella (O2, CO) NO-, alacsony NO szenzor Hõelemre és akkura Mûszerdiagnosztika ΔT-mérés, elõremenõ és visszatérõ ágon Környezeti CO-mérés Környezeti CO 2 -mérés (opcionális érzékelõvel) Gázszivárgások felderítése a gázszivárgás szonda segítségével Gáznyomás ΔP-mérés Gáz- / olajátfolyás számítás 200 mérési adatsor tárolása, a berendezés számával együtt IRDA-csatlakozó a PDA /Notebook-ra történõ adatátvitel céljára USB-csatlakozó a PC-re történõ adatátvitel céljára TÜV By RgG 250 tanúsítvány 1.BlmSchV szerint Hatósági O 2, C, hpa vizsgálat EN szerint Hatósági CO vizsgálat az EN szerint Easyheat (PC) és easyheat.mobile szoftveres adatkezelés 48 hónap 24 hónap 12 hónap testo LL testo LL füstgáz elemzõ mûszer hosszú élettartamú mérõcellákkal, akkumulátorral és gyári mûbizonylattal Égõn végzett füstgázmérés Az új Longlife-szett fûtésszerelõk részére Tartozékok rendelési adatait lásd a oldalon LL testo LL füstgázelemzõ mûszer akkuval és gyári mûbizonylattal Hálózati adapter Moduláris füstgázszonda L=300 mm, Ø 8 mm, TÜV-engedélyel Égéslevegõ hõmérséklet érzékelõ, benyúlási hossz: 190 mm Csatlakozó szett gáznyomás méréshez Infra jegyzõkönyv nyomtató Mûszerbörönd év garancia a mûszerre és a mérõcellára (testo LL)

13 12 Hosszú élettartamú mérõcellák készülékszerelõk és szervizszakemberek számára testo LL A füstgáz elemzõ mûszer megbízható kísérõ zavarelhárítás vagy vészhelyzet esetén,a törvény által elõírt határértékek betartásának ellenõrzése és a napi karbantartási munkák során egyaránt. Biztosítja a gyors váltást a mérés és a karbantartás között. Huzat- vagy füstgáznullázás esetén a szonda a kéményben elhelyezve marad. Extrém körülmények közti használat esetén, pl. erõsen szennyezett tüzelõ berendezéseken, a szabadalmaztatott Testotechnológia a CO érték megbízható kijelzését garantálja ppm-ig. Mûszerdiagnosztika Automatikus mûszer tömítettség mérés ΔT-mérés, elõremenõ és visszatérõ ága Környezeti CO mérés Környezeti CO 2 mérés (opcionális érzékelõvel) Gázszivárgások felderítése a gázszivárgás keresõ szonda segítségével Gáznyomás ΔP-mérés Gáz- / olajátfolyás számítás 400 mérési adatsor, a mérési helyszín és a berendezés Mûszaki adatok Hõmérséklet mérés Huzat mérés Nyomás mérés O 2 -mérés számával együtt IRDA csatlakozó a PDA-hoz /Notebook-ra történõ adatátvitel céljára USB csatlakozó a PC-re történõ adatátvitel céljára Csatlakozó a tüzelõautomatikához TÜV By RgG 251 tanúsítvány az 1.BlmSchV szerint Hatósági O 2, C, hpa és CO vizsgálat az EN szerint Huzatnullázás a szonda kivétele nélkül. A szonda a nullázás alatt a kéményben maradhat. A füstgáz szondák nullázása a szonda kivétele nélkül testo LL CO-mérés (H 2 -kompenzált) 8000 ppm automatikus (4x) hígítás ppm Hatásfok (η) Füstgázveszteség (qa) CO 2 -számítás Opció alacsony NO-mérés Opció NO-mérés Környezeti CO-mérés (CO-szondával) Gázszivárgás mérés éghetõ gázoknál (gázszivárgás-keresõ érzékelõvel) Környezeti CO 2 -mérés (Környezeti CO 2 -szondával) Általános mûszaki adatok Adattároló 400 mért érték Súly 600 g (Akku nélkül) Méretek 270 x 90 x 65 mm Tárolási hõmérséklet C Környezeti hõmérséklet C Kijelzõ Grafikus kijelzõ 160 x 240 Pixel Tápfeszültség Akku 3,7 V / 2,2 Ah Akku töltõ 6 V / 1,2 A Garancia Mûszer/érzékelõ/cella (O2, CO) NO-, alacsony NO szenzor Hõelemre és akkura testo LL füstgázelemzõ hosszú élettartamú mérõcellákkal, beépített huzat- és gáznullázással, akkumulátorral és gyári mûbizonylattal C -9, hpa hpa Vol. % ppm % ,9% Kijelzési tartomány 0... CO 2 max ppm ppm ppm Kijelzési ppm tartomány CH 4 / C 3 H Vol. % ppm 48 hónap 24 hónap 12 hónap Most: 4 év garancia a mûszere és a mérõcellára egyaránt Robusztus, hosszú élettartamú, gyors és pontos a megnövelt élettartam révén Füstgázértékek gyors ellenõrzése a tüzelõberendezéseken testo LL NO szett testo LL (O2, CO, NO) füstgázelemzõ mûszer akkuval és gyári mûbiz.-tal Hálózati adapter Moduláris füstgázszonda L=300 mm, Ø 8 mm, TÜV-engedéllyel Égéslevegõ hõmérséklet érzékelõ, benyúlási hossz: 190 mm Csatlakozó szett gáznyomás méréshez Infra jegyzõkönyv nyomtató Mûszerbörönd testo LL Profi szett testo LL (O2, CO) füstgázelemzõ mûszer akkuval és gyári mûbizonylattal Hálózati adapter Moduláris füstgázszonda L=300 mm, Ø 8 mm, TÜV-engedélyel Égéslevegõ hõmérséklet érzékelõ, benyúlási hossz: 190 mm Csatlakozó szett gáznyomás méréshez Infra jegyzõkönyv nyomtató Mûszerbörönd Tartozékok rendelési adatait lásd a oldalon

14 13 Egyszerû, mobil adatkezelés a füstgázelemzés során Testo easyheat és easyheat.mobile szoftvercsomag Az új füstgázmérési csúcstechnológia: a meghosszabbított élettartamú mérõcellákat használó testo 330 LL mûszercsalád nemcsak a PC-vel, de a PDA-val is kommunikál. A különbözõ szoftvercsomagok a felhasználónak lehetõséget biztosítanak arra, hogy testo 330 LL mérõmûszerét saját kommunikációs igényéhez igazítsa! Az EasyHeat PC szoftver segítségével a partner-adatok, a mérõhelyek és a már elvégzett mérések kezelése rendkívül egyszerûvé vált, otthon a PC-n is elvégezhetõ. Az EasyHeat.mobile PDA szoftver a Windows Mobile készülékekhez biztosít vezeték nélküli kommunikációt. Ezáltal a mért adatok helyszínen, vezeték nélkül továbbíthatók PDA-ra. Rendszerkövetelmények: PC EasyHeat szoftver: Microsoft Windows 98, ME 2000, Service Package 3-tól, vagy XP PDA easyheat.mobile szoftver: PDA infra csatlakozóval és érintõ kijelzõvel, Windows Mobile 2003 operációs rendszertõl Infra-gyorsnyomtató: Kérem vegye figyelembe a Testo által tesztelt és javasolt PDA-k listáját, melyet a heat.mobile webcímen talál meg. Az adatok kinyomtatása a PDAról vagy közvetlenül a mérõmûszerrõl az IRDA nyomtató segítségével megoldott. Szoftver EasyHeat és EasyHeat mobile szoftver DEMO verzió EasyHeat PC kiértékelõ szoftver (USB csatlakozó kábel külön rendelhetõ rsz: ) Update EasyHeat mobile, szoftver PDA-ra történõ kiegészítése Fullverzió EasyHeat és EasyHeat mobile szoftver PC-re és PDA-ra Tartozékok USB csatlakozó kábel mûszer és a PC között testo LL PC szett testo LL (O2, CO, NO) füstgázelemzõ mûszer akkuval és gyári mûbiz.-tal Hálózati adapter Moduláris füstgázszonda L=300 mm, Ø 8 mm, TÜV-engedéllyel Égéslevegõ hõmérséklet érzékelõ, benyúlási hossz: 190 mm Csatlakozó szett gáznyomás méréshez Fullverzió easyheat és easyheat.mobile USB adatkábel a mûszer PC-hez csatlakoztatásához Mûszerbörönd Testo IRDA nyomtató kétirányú IRDA interfésszel és akkuval, testo 330 LL és PDA-val való kommunikációra Minõségi hõpapír jegyzõkönyv nyomtatóhoz (1 doboz 6 tekercs)

15 14 Tartozékok testo 330-1/-2 LL füstgázelemzõ mûszerhez Mûszer / Opciók / Bõvítések testo LL füstgázelemzõ Longlife mérõcellákkal, akkuval, gyári mûbizonylattal testo LL füstgázelemzõ Longlife mérõcellákkal, gáz és huzatnullázással, akkuval, gyári mûbizonylattal Opcionális finomhuzat mérés, felbontás 0,1 Pa, méréstartomány 100Pa-ig (felette sztenderd huzatmérés) NO mérõcella, méréstartomány ppm, felbontás 1 ppm (beépítve) NO mérõcella, méréstartomány ppm, felbontás 1 ppm (utólagos beépítésre) NO mérõcella, méréstartomány ppm, felbontás 0,1 ppm (beépítve) NO mérõcella, méréstartomány ppm, felbontás 0,1 ppm (utólagos beépítésre) testo tip. füstgázelemzõ Upgrade testo LL-re (csak testo szervízben lehetséges!) testo tip. füstgázelemzõ Upgrade testo LL áll: Szoftverbõvítés LL-re Bõvítés: O2 LL mérõcella Bõvítés: CO LL mérõcella testo tip. füstgázelemzõ Upgrade testo LL-re (csak testo szervízben lehetséges!) testo tip. füstgázelemzõ Upgrade testo LL áll: Szoftverbõvítés LL-re Bõvítés: O2 LL mérõcella Bõvítés: CO LL mérõcella Tartozékok Hálózati adapter / akkutöltõ (az akku mûszerben történõ töltéséhez) Tartalék akku, külsõ töltõegységgel Infra jegyzõkönyv nyomtató hõpapírral, 4 db ceruza elemmel Testo IRDA nyomtató kétirányú IRDA interfésszel és akkuval, testo 330 LL és PDA-val való kommunikációra Minõségi hõpapír jegyzõkönyv nyomtatóhoz (1 doboz 6 tekercs) Vonalkód leolvasó ceruza Jegyzõkönyv tároló tasak (50db) Koromszámmérõ pumpa szûrõpapírral füstgázban történõ koromszám méréshez Csatlakozó és tömlõ szett gáznyomás méréshez Hõmérséklet-különbség mérõ szett 2 db csõfelületi érzékelõvel és adapterrel Tartalék szûrõbetét (10 db) Füstgázelemzõ kalibrálása NAT által akkreditált laborban (O2, CO) Mûszer tisztító folyadék (100 ml) Csatlakozó adapter tüzelõautomatikához Szoftver EasyHeat és EasyHeat mobile szoftver DEMO verzió EasyHeat PC kiértékelõ szoftver (USB csatlakozó kábel külön rendelhetõ rsz: ) Update EasyHeat mobile, szoftver PDA-ra történõ kiegészítése Fullverzió EasyHeat és EasyHeat mobile szoftver PC-re és PDA-ra USB csatlakozó kábel mûszer és a PC között Mûszerbõrönd Mûszerbõrönd a mûszer, szondák és tartozékok számára Duplarekeszes mûszerbõrönd a mûszer, szondák, tartozékok és további kiegészítõk számára Mûszerbõröndhöz csatlakoztatható mûanyagrekeszes táska Mûszerbõröndhöz csatlakoztatható univerzális rendszertáska Mûszerbõröndhöz csatlakoztatható szerszámtároló táska Mûszertáska (bõr) fiókkal a mûszer és a tartozékok számára

16 15 Tartozékok testo 330-1/-2 LL füstgázelemzõ mûszerhez Cserecellák O 2 mérõcella testo LL /-2 LL-hez NO (alacsony) mérõcella méréstartomány: ppm LL /-2 LL-hez NO mérõcella méréstartomány: ppm LL /-2 LL-hez CO mérõcella (H 2 kompenzáció nélkül) testo LL-hez CO mérõcella (H 2 kompenzált) testo LL-hez Utólagosan beépíthetõ NO (alacsony) mérõcella méréstartomány: ppm LL /-2 LL-hez Mintavevõ szondák Füstgázszonda L=180 mm, Ø 8 mm, Tmax 500 C TÜV bevizsgált Füstgázszonda L=300 mm, Ø 8 mm, Tmax 500 C TÜV bevizsgált Füstgázszonda L=180 mm, Ø 6 mm, Tmax 500 C Moduláris füstgázszonda 2 hosszban, rögzítõ konusszal, NiCr-Ni hõelemmel, 2,2 m hosszú csatlakozó tömlõvel és Füstgázszonda L=300 mm, Ø 6 mm, Tmax 500 C elõszûrõvel Hajlékony füstgázszonda, L=330 mm, Tmax. 180 C, rövid ideig 200 C, max. 90 -ban hajlítható, nehezen hozzáférhetõ helyekre Füstgáz szonda tartozékok Füstgázszondacsõ L=180 mm, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L=180 mm, Ø 6 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L=300 mm, Ø 6 mm, Tmax 500 C Füstgázszondacsõ L=335 mm, Ø 8 mm, Tmax 1000 C Füstgázszondacsõ L=700 mm, Ø 8 mm, Tmax 1000 C Flexibilis füstgázszondacsõ L=330 mm, Ø 10 mm, Tmax 180 C Többlyukú szonda L=180 mm, Ø 8 mm, CO-átlagképzés Többlyukú szonda L=300 mm, Ø 8 mm, CO-átlagképzés Tömlõhosszabító 2,8 m Rugós rögzítõkónusz átm. 6 mm, PTFE, Tmax 200 C Rugós rögzítõkónusz átm. 8 mm, PTFE, Tmax 200 C Rugós rögzítõkónusz átm. 6 mm, acél, Tmax 500 C Rugós rögzítõkónusz átm. 8 mm, acél, Tmax 500 C További szondák Méréstartomány Gyûrûs hézagszonda O 2 mérésére Gázszivárgás keresõ szonda ppm CH 4 / C 3 H Környezeti CO érzékelõ ppm CO ±5% a m.é. (+100, ppm CO) ±5 ppm CO ( ppm CO) Környezeti CO 2 érzékelõ További hõmérséklet érzékelõk További hõmérséklet érzékelõk Méréstartomány t Érzékelõ csatlakozó kábel L=1,5 m Égéslevegõ-hõmérséklet érzékelõ L=300 mm Égéslevegõ-hõmérséklet érzékelõ L=190 mm Égéslevegõ-hõmérséklet érzékelõ L=60 mm Hõmérséklet érzékelõ dugó Fûtéscsõ hõmérséklet érzékelõ Gyors reakció idejû tapintó hõmérséklet érzékelõ 150 mm Ø 10 mm Vol. % CO 2 ±(50 ppm CO 2 ±2% a m.é.) ( ppm CO ppm CO 2 ) 2 ±(100 ppm CO 2 ±3% a m.é.) ( ppm CO 2 ) C 2 osztály C 2 osztály 3 sec Csatlakozás: fix kábellel Csatlakozás: vagy csatlakozókábellel Érzékelõ csatlakozó kábel L=1,5 m Érzékelõ csatlakozó kábel L=5 m sec

17 16 testo 335 Az ipari füstgázelemzõ mûszerek új generációja Hány ppm valójában? Knut Hoyer, Füstgáz Termékfeljesztési vezetõ Tulajdonképpen mennyire lehet Ön biztos abban, hogy mérõmûszere pontosan azt méri, amit kell? Az általunk kifejezetten a mindenkori alkalmazásokhoz kifejlesztett exluzív szenzorok pontossága felülmúlhatatlan. Ezt olyan független intézetek is megerõsítik, mint például a TÜV. Mérnökeink kompetenciáját és szakértelmét szakmai körökben és szövetségekben is elismerik. Berlinben és Brüsszelben az iparág képviselõjeként részt vesznek a jövõbeni irányelvek kidolgozásában. A világ különbözõ részein lévõ nemzeti mérésügyi hivatalokkal (például DKD nedvességre, hõmérsékletre, stb.) való szoros tudás-, és tapasztalatcsere a biztosíték arra, hogy az Ön Testo mûszere pontosság tekintetében nem szorul összehasonlításra. Végsõ soron ezeknek a törekvéseknek egy célja van: aki Testo méréstechnikát használ, biztos lehessen abban, hogy az ipari sztenderdeknek megfelel. Az Ön további elõnye: a Testo már ma tudja, milyen szabványokkal és irányelvekkel kell számolni a jövõben. Füstgáz-szondák különbözõ hosszal és átmérõvel minden alkalmazásra. Szûrõkupakkal a poros füstgáz méréséhez. Egyedülálló rugalmasság testo 335 alapkivitelben O 2 -mérõcellával. További két toxikusság-mérõ cella, úgymint CO, CO alacsony, NO, NO alacsony, NO 2 vagy SO 2 a felhasználó által cserélhetõ Nagyteljesítményû, automatikusan szabályzott membránszivattyú A szivattyú teljesítményének kijelzése. A mérõgáz-szivattyú széles vákum ill. túlnyomás tartományban ( mbar-ig) automatikusan ellenszabályoz (hallható) azaz a szivattyúáram konstans marad. Gyors és egyszerû szondacsere a felhasználó által, helyben

18 17 Kompakt füstgázelemzõ mûszer testo 335 A testo 335 olyan új generációs füstgázelemzõ, melyet kifejezetten az ipari felhasználás területén jelentkezõ kihívásokra fejlesztettek ki. Mind az ipari tüzelõberendezések, úgymint gyártóberendezések és erõmûvek üzemeltetõi, mind a fûtõberendezés-, égõ-, és kazángyártók szerviztechnikusai, mind az ipari berendezésgyártás mind pedíg a telepített motorok emisszió-ellenõrzése során univerzálisan alkalmazható. Még spot-mérésekre is alkalmas 2 órán belül. Két toxikus szenzor szabadon választható CO, CO alacsony, NO, NO alacsony, NO 2, SO 2 Két különözõ mérési tartomány bõvítés magas CO-koncentrációnál történõ mérésekhez - Sztenderd: Mérõcella higítás 2-es csatlakozó helyen(co, NO 2, SO 2 ) higítási faktor: 5x - Opció: Az összes szenzor higítása, higítási faktor: 2x Opció: ΔP- vagy m/s-mérés füstgázméréssel egy idõben Valós idejû áramlásmérés pl. tömegáram meghatározás Nagyteljesítményû, automatikusan szabályzott membránszivattyú Elõnye: - Széles vákuum- ill túlnyomás tartományban ( hpa) automatikusan ellenszabályoz - Gázmintavevõ tömlõ, max. 7,8 m-ig meghosszabítható 18 tüzelõanyag karakterisztikája a mûszerben, és további 10 tüzelõanyag szabadon definiálható easyemission szoftver segítségével Ipari mintavevõ szonda elõszûrõvel Tmax C Szenzor kalibrálási adatainak megjelenítése Füstgáz harmatpont értékének kiszámítása Adatgyûjtõ funkció max. 2 órás folyamatos mérés adatrögzítéssel A mérõcellák nullázása anélkül, hogy az érzékelõt ki kellene venni a kéménybõl O 2, CO 2, CO, NO, NO alacsony, C, hpa mérés pontossága bevizsgálva az EN szabvány 2. része értelmében Adatgyûjtõ funkció max. 2 órás folyamatos mérés adatrögzítéssel Opció: ΔP- vagy m/smérés füstgázméréssel egy idõben. Valós idejû áramlásmérés pl. tömegáram meghatározás testo 335 testo 335 füstgázelemzõ mûszer, akkuval, gyári mûbizonylattal, O 2 cellával Mérés poros füstgázban elõszûrõvel testo 335 mûszer mûködéséhez egy második mérõcella beépítése szükséges. Maximum további két mérõcella építhetõ be Rendelési adatokat lsd. 15 oldalon Jó alap a füstgázmérésre Füstgáz csatorna A testo 335 kézreálló és hálózatfüggetlen (beépített akku), lehetõvé teszi a nehezen hozzáférhetõ helyeken történõ mérést a füstgáz csatornában. A ΔP méréssel gyorsan és egyértelmûen megállapítható a szûrõk állapota. Emisszió kontroll A gyors emisszió ellenõrzés esetén a füstgáz méréssel párhuzamosan az áramlási sebességet is mérjük. Ezáltal ellenõrizhetõ például egy telepített mintavevõ szonda pozíciója, vagy egyidejûleg mérhetõ a tömegáram. Égõtér-mérés A testo 335 magas méréstartományú CO mérõcellája már a keletkezés helyén kimutatja a CO koncentrációt. A berendezés helyes beállításával elkerülhetõ a túlzott mennyiségû károsanyag légkörbe jutása. A speciális ipari mintavevõ szonda segítségével akár 1800 C-os füstgáz is mérhetõ. Égõ-teljesítmény Az égõ helyes beállításának ellenõrzéséhez a testo 335 kimutatja a légfelesleg és a hatásfok értékeket. Az égõnyomással egyidõben, párhuzamosan mérhetõk a füstgáz paraméterek. Ez különösen fontos az égõ pontos beállításához.

19 18 Tartozékok Mûszer/ Opciók testo 335 füstgázelemzõ mûszer akkuval és gyári bizonylattal librierprotokoll, O2 mérõcellával A testo 335 mérõmûszer további 1 mérõella beépítésével üzemképes. Max. 2 további mérõcella beépítése lehetséges. Opció: CO mérõcella ppm Opció: COalacsony mérõcella ppm Opció: NO mérõcella Opció: NOalacsony mérõcella ppm Opció: NO2 mérõcella Opció: SO2 mérõcela Opció: minden szenzor higítása Opció: nyomás-/áramlás mérés (utólag nem felszerelhetõ) Tartozékok Bõrönd Hálózati adapter/ akkutöltõ (az akku mûszerben való töltéséhez) "easyemission" szoftver testo 335-höz, USB csatlakozó kábel Testo jegyzõkönyv nyomtató, infravörös csatlakozással, 1 tekercs hõpapír és 4 gombelem Tartalék hõpapír a nyomtatóhoz (6 tekercs), hosszú ideig, akár 10 évig olvasható mérési dokumentáció Hordtáska (SoftCase) a testo 335-höz, hordszíjjal Tartalék akku külsõ töltõvel Tartalék szûrõbetét (10 darab) Mûszer tisztító folyadék (100 ml) Mûszertáska, a mûszer és tartozékok számára Kalibrálás Füstgázelemzõ kalibrálása NAT által akkreditált laborban (O2, CO) Mintavevõ szondák Füstgázszonda L=335 mm, rögzítõ konusszal, NiCr-Ni (TI) hõelem, Tmax 500 C, csatlakozó tömlõ 2,2 m Füstgázszonda L= 700 mm, rögzítõ konusszal, NiCr-Ni (TI) hõelem, Tmax 500 C, csatlakozó tömlõ 2,2 m Füstgázszonda L=335 mm, rögzítõ konusszal, NiCr-Ni (TI) hõelem, Tmax 1000 C, csatlakozó tömlõ 2,2 m Füstgázszonda L=700 mm, rögzítõ konusszal, NiCr-Ni (TI) hõelem, Tmax 1000 C, csatlakozó tömlõ 2,2 m Füstgázszonda elõszûrõvel, L=335 mm, rögzítõ konusszal, NiCr-Ni (TI) hõelem, Tmax 1000 C, csatlakozó tömlõ 2,2 m Füstgázszonda elõszûrõvel, L=700 mm, rögzítõ konusszal, NiCr-Ni (TI) hõelem, Tmax 1000 C, csatlakozó tömlõ 2,2 m Szonda tartozékok Füstgázszonda 2 hossszban, rögzítõkónusz, NiCr-Ni hõelem, csatlakozó tömlõ 2,2 m és szûrõ Tömlõ toldócsõ 2,8 m Füstgázszondacsõ elõszûrõvel, L=335 mm, rögzítõ kónusz, Ø 8 mm, Tmax 1000 C Füstgázszondacsõ elõszûrõvel, L=700 mm, rögzítõ kónusz, Ø 8 mm, Tmax 1000 C Tartalék szinterszûrõ (2 darab) Ø8 mm Ø 10 mm Füstgázszondacsõ L= 335 mm, rögzítõ kónusz, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L= 700 mm, rögzítõ kónusz, Ø 8 mm, Tmax 500 C Füstgázszondacsõ L= 335 mm, rögzítõ kónusz, Ø 8 mm, Tmax 1000 C Füstgázszondacsõ L= 700 mm, rögzítõ kónusz, Ø 8 mm, Tmax 1000 C Ø8 mm Hõmérséklet érzékelõk Ábra Méréstart. Pontoság t99 Csatlakozás Red. sz. Hõmérséklet érzékelõ dugó C Ø8 mm Fûtéscsõ hõmérséklet érzékelõ C 2. osztály 5 sec Fix kábel Égéslevegõ-hõmérséklet érzékelõ L=60 mm Prandtl-csövek Ábra Méréstartomány Prandtl-csõ, L=350 mm, nemesacél, az áramlási sebesség mérésére 350 mm Ø7 mm Üzemi hõm C Prandtl-csõ, L=1000 mm, nemesacél, az áramlási sebesség mérésére 1000 mm Ø7 mm Üzemi hõm C További szonda tartozék Szilikon csatlakozó tömlõ, L= 5 m, max. 700 hpa (mbar)

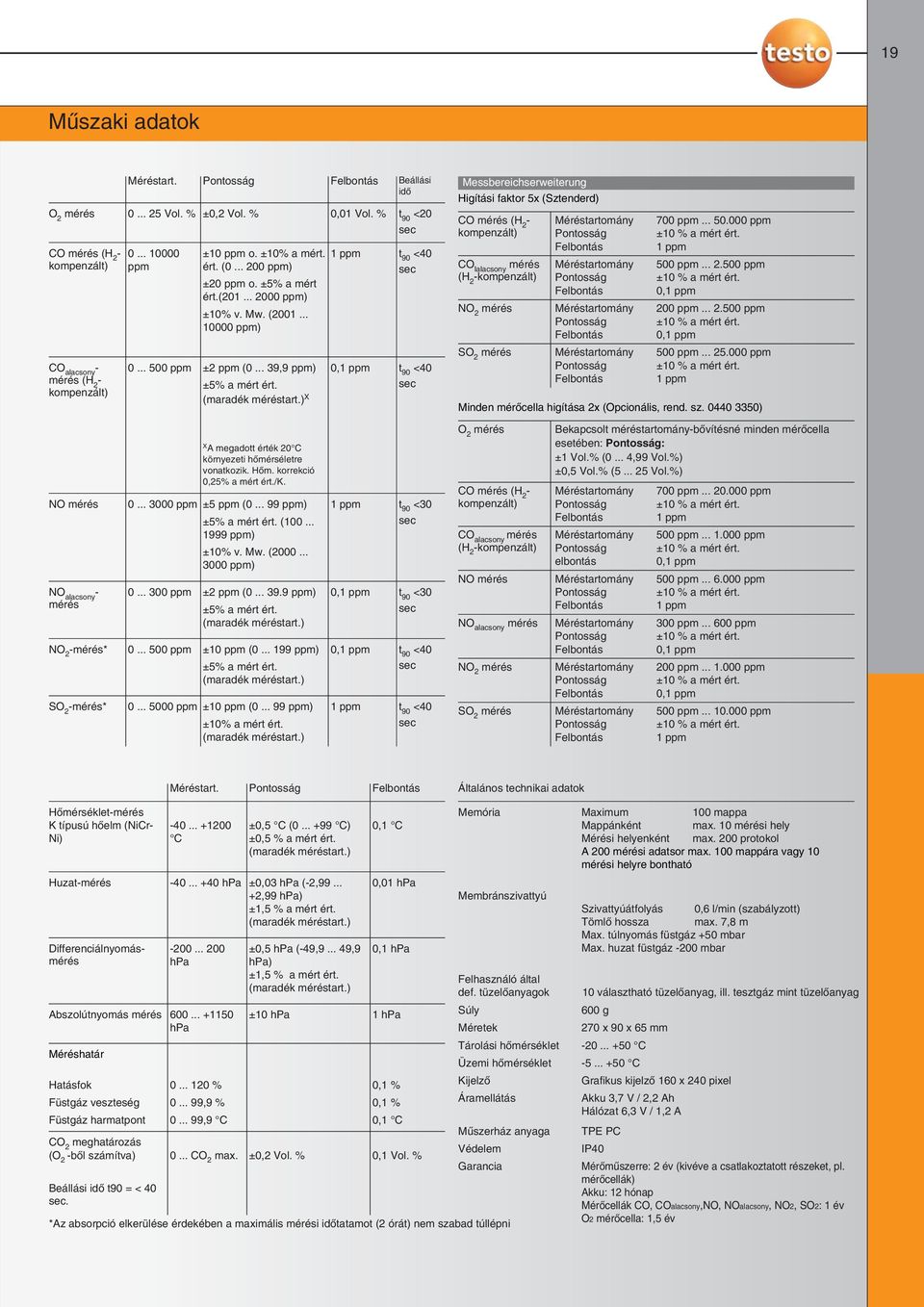

20 19 Mûszaki adatok Méréstart. Felbontás Beállási idõ O 2 mérés Vol. % ±0,2 Vol. % 0,01 Vol. % t 90 <20 sec CO mérés (H 2 - kompenzált) CO alacsony - mérés (H 2 - kompenzált) ppm ppm ±10 ppm o. ±10% a mért. ért. ( ppm) ±20 ppm o. ±5% a mért ért.( ppm) ±10% v. Mw. ( ppm) ±2 ppm ( ,9 ppm) ±5% a mért ért. (maradék méréstart.) X 1 ppm t 90 <40 sec 0,1 ppm t 90 <40 sec Messbereichserweiterung Higítási faktor 5x (Sztenderd) CO mérés (H 2 - kompenzált) CO lalacsony mérés (H 2 -kompenzált) NO 2 mérés SO 2 mérés Méréstartomány Felbontás Méréstartomány Felbontás Méréstartomány Felbontás Méréstartomány Felbontás 700 ppm ppm ±10 % a mért ért. 1 ppm 500 ppm ppm ±10 % a mért ért. 0,1 ppm 200 ppm ppm ±10 % a mért ért. 0,1 ppm 500 ppm ppm ±10 % a mért ért. 1 ppm Minden mérõcella higítása 2x (Opcionális, rend. sz ) NO mérés NO alacsony - mérés NO 2 -mérés* SO 2 -mérés* X A megadott érték 20 C környezeti hõmérséletre vonatkozik. Hõm. korrekció 0,25% a mért ért./k ppm ±5 ppm ( ppm) ±5% a mért ért. ( ppm) ±10% v. Mw. ( ppm) ppm ppm ±2 ppm ( ppm) ±5% a mért ért. (maradék méréstart.) ±10 ppm ( ppm) ±5% a mért ért. (maradék méréstart.) ppm ±10 ppm ( ppm) ±10% a mért ért. (maradék méréstart.) 1 ppm t 90 <30 sec 0,1 ppm t 90 <30 sec 0,1 ppm t 90 <40 sec 1 ppm t 90 <40 sec O 2 mérés CO mérés (H 2 - kompenzált) CO alacsony mérés (H 2 -kompenzált) NO mérés NO alacsony mérés NO 2 mérés SO 2 mérés Bekapcsolt méréstartomány-bõvítésné minden mérõcella esetében: : ±1 Vol.% (0... 4,99 Vol.%) ±0,5 Vol.% ( Vol.%) Méréstartomány Felbontás Méréstartomány elbontás Méréstartomány Felbontás Méréstartomány Felbontás Méréstartomány Felbontás Méréstartomány Felbontás 700 ppm ppm ±10 % a mért ért. 1 ppm 500 ppm ppm ±10 % a mért ért. 0,1 ppm 500 ppm ppm ±10 % a mért ért. 1 ppm 300 ppm ppm ±10 % a mért ért. 0,1 ppm 200 ppm ppm ±10 % a mért ért. 0,1 ppm 500 ppm ppm ±10 % a mért ért. 1 ppm Méréstart. Felbontás Általános technikai adatok Hõmérséklet-mérés K típusú hõelm (NiCr- Ni) C ±0,5 C ( C) ±0,5 % a mért ért. (maradék méréstart.) Huzat-mérés hpa ±0,03 hpa (-2, ,99 hpa) ±1,5 % a mért ért. (maradék méréstart.) Differenciálnyomásmérés Méréshatár hpa ±0,5 hpa (-49, ,9 hpa) ±1,5 % a mért ért. (maradék méréstart.) 0,1 C 0,01 hpa 0,1 hpa Abszolútnyomás mérés ±10 hpa 1 hpa hpa Hatásfok % 0,1 % Füstgáz veszteség ,9 % 0,1 % Füstgáz harmatpont ,9 C 0,1 C CO 2 meghatározás (O 2 -bõl számítva) Beállási idõ t90 = < 40 sec CO 2 max. ±0,2 Vol. % 0,1 Vol. % Memória Membránszivattyú Felhasználó által def. tüzelõanyagok Súly Méretek Tárolási hõmérséklet Üzemi hõmérséklet Kijelzõ Áramellátás Mûszerház anyaga Védelem Garancia *Az absorpció elkerülése érdekében a maximális mérési idõtatamot (2 órát) nem szabad túllépni Maximum 100 mappa Mappánként max. 10 mérési hely Mérési helyenként max. 200 protokol A 200 mérési adatsor max. 100 mappára vagy 10 mérési helyre bontható Szivattyúátfolyás 0,6 l/min (szabályzott) Tömlõ hossza max. 7,8 m Max. túlnyomás füstgáz +50 mbar Max. huzat füstgáz -200 mbar 10 választható tüzelõanyag, ill. tesztgáz mint tüzelõanyag 600 g 270 x 90 x 65 mm C C Grafikus kijelzõ 160 x 240 pixel Akku 3,7 V / 2,2 Ah Hálózat 6,3 V / 1,2 A TPE PC IP40 Mérõmûszerre: 2 év (kivéve a csatlakoztatott részeket, pl. mérõcellák) Akku: 12 hónap Mérõcellák CO, COalacsony,NO, NOalacsony, NO2, SO2: 1 év O2 mérõcella: 1,5 év

21 20 testo 350-S hordozható füstgázelemzõ rendszer testo 350-S A testo 350-S rugalmas, hordozható mérõrendszer. A mérõrendszer a vevõ kívánsága és igénye szerint alapvetõen egy kezelõ egységbõl, egy füstgázelemzõ mûszerbõl és egy füstgáz mintavevõ szondából áll. Az alapkivitelû testo 350-S füstgázelemzõ O 2 mérõcellával van felszerelve. Ezt utólag ki kell egészíteni minimum 1, maximum 5 további mérõcellával. Ehhez az alábbi mérõcellák választhatóak: NO 2, SO 2, NO, NO alacsony, CO, CO alacsony, H 2 S, C x H y vagy CO 2 IR mérõcella. Ezen túlmenõen hõmérséklet és nyomáskülönbség is mérhetõ, további tüzeléstechnikai paraméterek számíthatóak (CO 2, qa, η, λ). Max. 6 mérõcella Beépített akkumulátor a hálózatmentes üzemeltetés céljára Adattároló ( mért érték) Testo adatbusz csatlakozó Gyors és egyszerû mérõcella csere, melyet helyszínen a felhasználó maga végezhet el Kondenzátum csapda beépített tömlõszivattyús Peltier gázelõkészítés a több órás hosszú idejû méréshez szükséges kondenzátum leválasztás biztosításához Infra mérõcella CO 2 meghatározáshoz Mérõcella fûtõelem a kondenzátum miatti zavartól véd és növeli a mérõcella reakcióidejét alacsony környezeti hõmérséklet esetén

22 21 testo 350-S rugalmas füstgázelemzõ rendszer Kezelõegység testo 350-S-hez Kezelõegység a mérési adatok leolvasására és a füstgázelemzõ mûszer irányítására, beépített nyomtatóval, csatlakozás a testo adatbuszhoz, csatlakozó hüvellyel testo 350-S füstgázelemzõ testo 350-S füstgázelemzõ beépített O 2 mérõcellával, differenciál nyomás mérés, 2 hõmérsékletérzékelõ csatlakozás, csatlakozás a testo adatbuszhoz, akkuval, adattárolóval, bõvíthetõ max. 5 további mérõcellával (NO, NO 2, CO, H 2 S, C x H y, SO 2, CO 2 IR) testo 350-S mûszer további 1 mérõcella beépítésével üzemképes. Max. 5 további mérõcella beépítése lehetséges Opció: CO alacsony mérõcella ppm Opció: CO mérõcella Opció: CO 2 infra mérõcella (beépített abszolútnyomás mérés, CO 2 - nullpont ellenõrzõ - abszorpciós szûrõvel) Opció: CxHy mérõcella (elégetlen szénhidrogének) Opció: H 2 S mérõcella Opció: NO mérõcella Opció: NO alacsony mérõcella ppm Opció: NO 2 mérõcella Opció: SO 2 mérõcella Opció: Peltier -füstgázhûtõ pumpával automatikus kondenzcsapdával Frisslevegõ szelep hosszú idejû mérésekhez (5x-ös méréstartomány bõvítés minden mérõcellára) Beépített CO mérõcella hígítás, hígítási faktorok: 0, 2, 5, 10, 20, 40 Beépített Triggerbemenet a mérés külsõ indítására és leállítására Speciális füstgáz szivattyú, biztonságos hosszú idejû mérésekhez (mérési idõ >2 óra, rendelje a Peltier - füstgázhûtõ pumpával ) Tartozékok Rend.sz. Hálózati adapter / akkutöltõ (az akku mûszerben történõ töltéséhez) Adatbusz spirál kábel L=2 m, füstgázelemzõ és a kezelõegység csatlakoztatására Csatlakozó és tömlõ szett gáznyomás méréshez, szilkon tömlõvel és T idommal Minõségi hõpapír jegyzõkönyv nyomtatóhoz (1 doboz 6 tekercs) Mûszer tisztító folyadék (100 ml) Hordszíj szett a füstgázelemzõ és a kezelõegység szállítására Mûszertáska (bõr) fiókkal a mûszer és a tartozékok számára "easyemission" szoftver testo 350-S/-XL-hez RS232-csatlakozó kábellel Rend.sz Rend.sz Mûszer csatlakozó kábel gázátfolyás méréshez testo 350-S alap szett épületgépész szakemberek részére Kezelõegység a mérési adatok leolvasására és a füstgázelemzõ mûszer irányítására, beépített nyomtatóval, csatlakozás a testo adatbuszhoz, csatlakozó hüvellyel testo 350-S füstgázelemzõ beépített O 2 mérõvellával, differenciál nyomás mérés, 2 hõmérsékletérzékelõ csatlakozás, csatlakozás a testo adatbuszhoz, akkuval, adattárolóval, bõvíthetõ max. 5 további mérõcellával (NO, NO 2, CO, H 2 S, C x H y, SO 2, CO 2 IR) Opció: CO mérõcella Adatbusz spirál kábel L=2 m, füstgázelemzõ és a kezelõegység csatlakozatására TÜV bevizsgált füstgázszonda L=335 mm, Tmax 500 C, megfelel a legújabb irányelveknek, atmoszférikus kazánokhoz is, csatlakozó tömlõ 2,2 m Koromszámmérõ pumpa szûrõpapírral füstgázban történõ koromszám méréshez Égéslevegõ-hõmérséklet érzékelõ, L=60 mm Mûszerbõrönd a mûszer, szondák és tartozékok számára Az Ön számára álllítottuk össze: testo 350-S szett ipari tüzelõberendezések gyors emisszió mérésre(o 2, CO, NO) Kezelõegység a mérési adatok leolvasására és a füstgázelemzõ mûszer irányítására, beépített nyomtatóval, csatlakozás a testo adatbuszhoz, csatlakozó hüvellyel testo 350-S füstgázelemzõ beépített O 2 mérõvellával, differenciál nyomás mérés, 2 hõmérsékletérzékelõ csatlakozás, csatlakozás a testo adatbuszhoz, akkuval, adattárolóval, bõvíthetõ max. 5 további mérõcellával (NO, NO 2, CO, H 2 S, C x H y, SO 2, CO 2 IR) Opció: NO mérõcella Opció: CO mérõcella Sztenderd füstgázszonda, L=335 mm rögzítõ kónusszal, NiCr-Ni hõelem, szondacsõ rozsdamentes acél (Tmax 500 C), csatlakozó tömlõ 2,2 m Hõálló szondacsõ (nemesacél ) hõvédõ pajzzsal, L=335 mm, Tmax C Adatbusz kábel L=2 m, füstgázelemzõ és a kezelõegység csatlakozatására Átlátszó védõtok testo 350-S füstgázelemzõ mûsszerre Hordszíj szett a füstgázelemzõ és a kezelõegység szállítására Mûszerbõrönd a mûszer, szondák és tartozékok számára Tartalék szûrõbetét (20 db) Minõségi hõpapír jegyzõköny nyomtatóhoz (1 doboz 6 tekercs) Mûszaki adatok Mérõcellák méréstartományai O Vol. CO (H 2 ) ppm CO alacsony (H 2 ) ppm NO ppm (0,1 ppm felbontás) NO alacsony ppm (0,1 ppm felbontás) NO ppm (0,1 ppm felbontás) SO ppm CxHy 0 4 Vol. % (0,001 % felbontás) H 2 S ppm (0,1 ppm felbontás) CO 2 (IR) 0 50 Vol. % Beépített gázelõkészítõ (ajánljuk: magas nedvességtartalmú füstgázok hosszú idejû mérések esetén mérési idõ >2 óra) Automatikus frisslevegõ szivattyú szûrõvel (mérési tartomány 5x-ös bõvítése minden mérõcellán) CO mérõcella higítás (választható higítási arány: 0, 2, 5, 10, 20, 40) CO mérõcella lekapcsolása, beállítható határérték átlépésekor Trigger bemenet a mérés külsõ indítása és leállítása Differenciál nyomásmérés ( hpa / hpa) Beépített akku 2 hõmérséklet érzékelõ bemenet (K típusú hõelem) Belsõ memória ( mért érték) Csatlakozás Testo-adatbusz = sztenderd = rendelhetõ
