A megbízható rögzítés tovább fokozását je len ti a DX-Kwik-rend szer, amely a fúrás és a direktrögzítés kombinációja.

Átírás

1

2

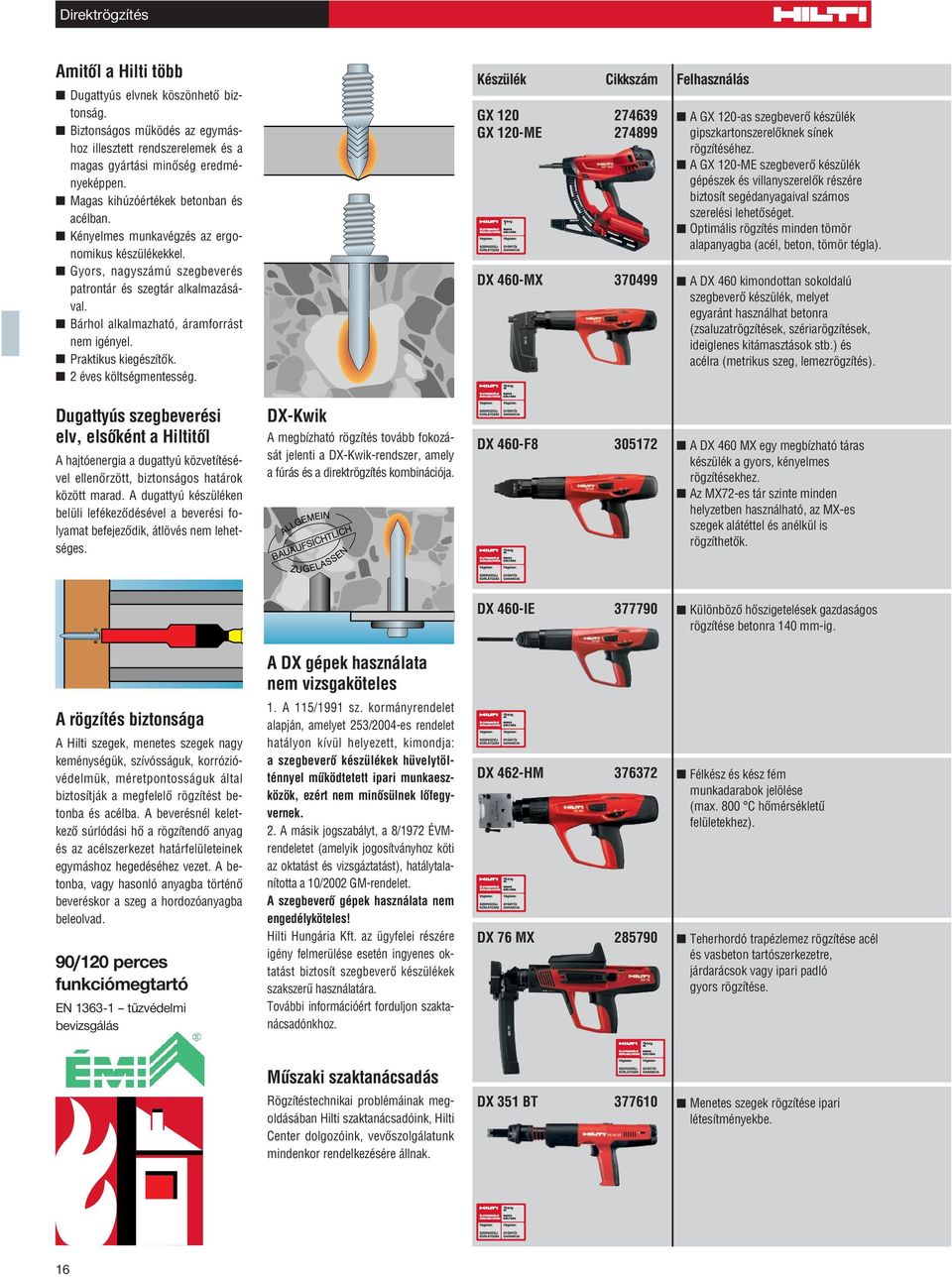

3 Amitôl a Hilti több Dugattyús elv nek köszönhetô biztonság. Biztonságos mû kö dés az egy máshoz illesztett rendszerelemek és a magas gyártási minôség eredményeképpen. Magas kihúzóértékek betonban és acélban. Kényelmes munkavégzés az ergonomikus készülékekkel. Gyors, nagy szá mú szeg be ve rés patrontár és szegtár alkalmazásával. Bárhol al kal maz ha tó, áram for rást nem igé nyel. Praktikus kiegészítôk. 2 éves költségmentesség. Készülék Cikkszám Felhasználás GX GX 120-ME DX 460-MX A GX 120-as szegbeverô készülék gipszkartonszerelôknek sínek rögzítéséhez. A GX 120-ME szegbeverô készülék gépészek és villanyszerelôk részére biztosít segédanyagaival számos szerelési lehetôséget. Optimális rögzítés minden tömör alapanyagba (acél, beton, tömör tégla). A DX 460 kimondottan sokoldalú szegbeverô készülék, melyet egyaránt használhat betonra (zsaluzatrögzítések, szériarögzítések, ideiglenes kitámasztások stb.) és acélra (metrikus szeg, lemezrögzítés). Dugattyús szegbeverési elv, elsôként a Hiltitôl A hajtóenergia a dugattyú közvetítésével ellenôrzött, biz ton sá gos ha tá rok között marad. A dugattyú készüléken be lü li lefékezôdésével a be ve ré si folya mat befejezôdik, át lö vés nem le hetséges. DX-Kwik A megbízható rögzítés tovább fokozását je len ti a DX-Kwik-rend szer, amely a fúrás és a direktrögzítés kombinációja. ALLGEMEIN BAUAUFSICHTLICH ZUGELASSEN DX 460-F A DX 460 MX egy megbízható táras készülék a gyors, kényelmes rögzítésekhez. Az MX72-es tár szinte minden helyzetben használható, az MX-es szegek alátéttel és anélkül is rögzíthetôk. DX 460-IE Különbözô hôszigetelések gazdaságos rögzítése betonra 140 mm-ig. A DX gépek használata nem vizsgaköteles A rögzítés biztonsága A Hilti sze gek, me ne tes sze gek nagy keménységük, szívósságuk, korrózióvé del mük, mé ret pon tos sá guk ál tal biz to sít ják a megfelelô rög zí tést betonba és acélba. A beverésnél keletke zô súr ló dá si hô a rögzítendô anyag és az acél szer ke zet ha tár fe lü le te i nek egymáshoz hegedéséhez vezet. A betonba, vagy hasonló anyagba történô beveréskor a szeg a hordozóanyagba beleolvad. 1. A 115/1991 sz. kor mány ren de let alap ján, ame lyet 253/2004-es ren de let ha tá lyon kí vül he lye zett, ki mond ja: a szeg be ve rô ké szü lé kek hü vely töl - tén nyel mû köd te tett ipa ri mun ka eszközök, ezért nem minôsülnek lôfegyvernek. 2. A má sik jog sza bályt, a 8/1972 ÉVMrendeletet (amelyik jogosítványhoz köti az oktatást és vizsgáztatást), hatálytalanította a 10/2002 GM-rendelet. A szeg be ve rô gé pek hasz ná la ta nem engedélyköteles! Hilti Hungária Kft. az ügy fe le i részére igény felmerülése esetén ingyenes oktatást biztosít szeg be ve rô ké szü lékek szakszerû használatára. További információért forduljon szaktanácsadónkhoz. DX 462-HM DX 76 MX Félkész és kész fém munkadarabok jelölése (max. 800 C hômérsékletû felületekhez). Teherhordó trapézlemez rögzítése acél és vasbeton tartószerkezetre, járdarácsok vagy ipari padló gyors rögzítése. Mûszaki szaktanácsadás Rögzítéstechnikai problémáinak megoldásában Hilti szaktanácsadóink, Hilti Cen ter dol go zó ink, ve vô szol gá la tunk mindenkor rendelkezésére állnak. DX 351 BT Menetes szegek rögzítése ipari létesítményekbe.

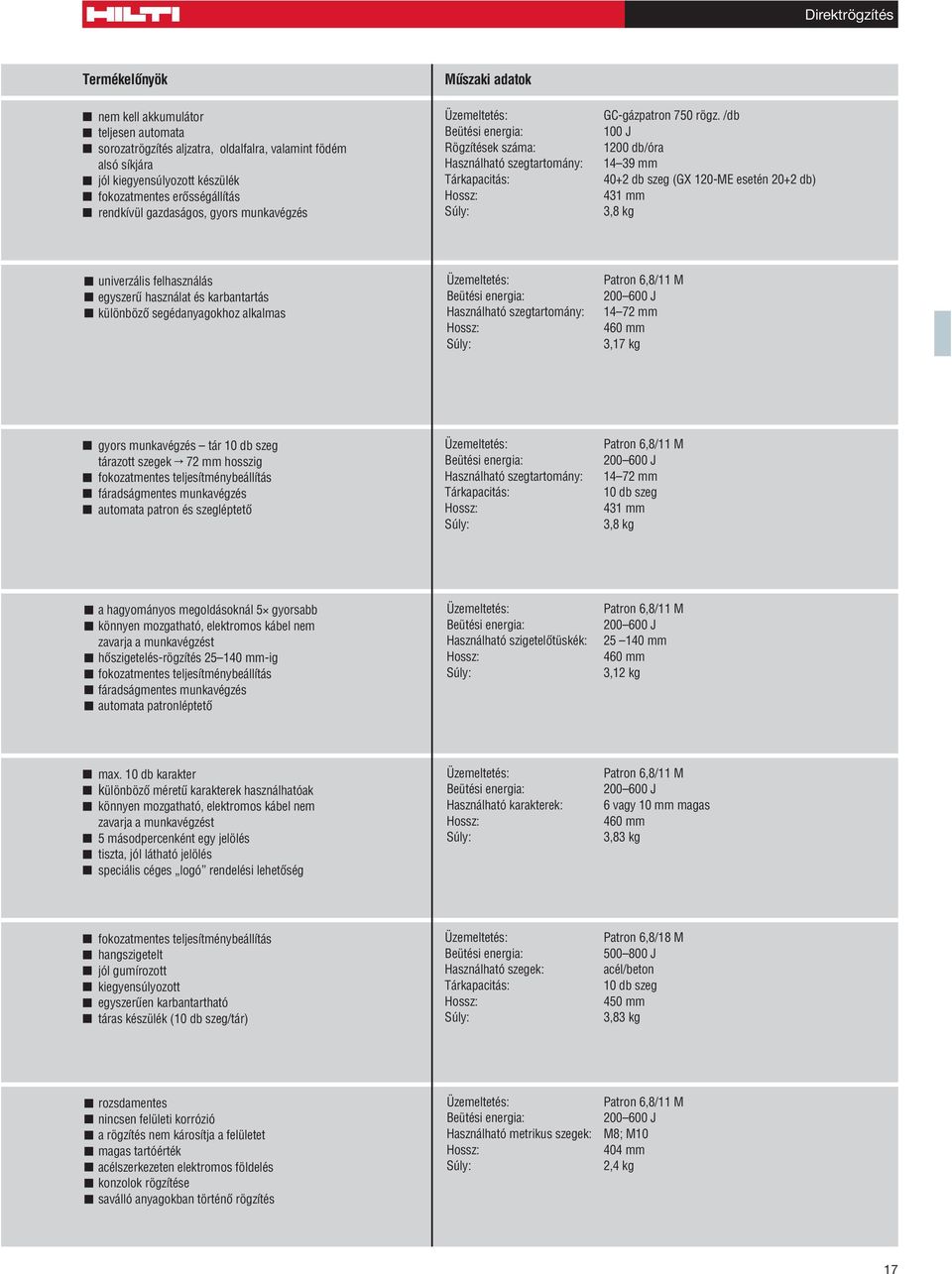

4 Termékelônyök nem kell akkumulátor teljesen automata sorozatrögzítés aljzatra, oldalfalra, valamint födém alsó síkjára jól kiegyensúlyozott készülék fokozatmentes erôsségállítás rendkívül gazdaságos, gyors munkavégzés Mûszaki adatok Üzemeltetés: Beütési energia: Rögzítések száma: Használható szegtartomány: Tárkapacitás: Hossz: Súly: GC-gázpatron 750 rögz. /db 100 J 1200 db/óra mm 40+2 db szeg (GX 120-ME esetén 20+2 db) 431 mm 3,8 kg univerzális felhasználás egyszerû használat és karbantartás különbözô segédanyagokhoz alkalmas Üzemeltetés: Beütési energia: Használható szegtartomány: Hossz: Súly: Patron 6,8/11 M J mm 460 mm 3,17 kg gyors munkavégzés tár 10 db szeg tárazott szegek 72 mm hosszig fokozatmentes teljesítménybeállítás fáradságmentes munkavégzés automata patron és szegléptetô Üzemeltetés: Beütési energia: Használható szegtartomány: Tárkapacitás: Hossz: Súly: Patron 6,8/11 M J mm 10 db szeg 431 mm 3,8 kg a hagyományos megoldásoknál 5 gyorsabb könnyen mozgatható, elektromos kábel nem zavarja a munkavégzést hôszigetelés-rögzítés mm-ig fokozatmentes teljesítménybeállítás fáradságmentes munkavégzés automata patronléptetô Üzemeltetés: Beütési energia: Használható szigetelôtüskék: Hossz: Súly: Patron 6,8/11 M J mm 460 mm 3,12 kg max. 10 db karakter különbözô méretû karakterek használhatóak könnyen mozgatható, elektromos kábel nem zavarja a munkavégzést 5 másodpercenként egy jelölés tiszta, jól látható jelölés speciális céges logó rendelési lehetôség Üzemeltetés: Beütési energia: Használható karakterek: Hossz: Súly: Patron 6,8/11 M J 6 vagy 10 mm magas 460 mm 3,83 kg fokozatmentes teljesítménybeállítás hangszigetelt jól gumírozott kiegyensúlyozott egyszerûen karbantartható táras készülék (10 db szeg/tár) Üzemeltetés: Beütési energia: Használható szegek: Tárkapacitás: Hossz: Súly: Patron 6,8/18 M J acél/beton 10 db szeg 450 mm 3,83 kg rozsdamentes nincsen felületi korrózió a rögzítés nem károsítja a felületet magas tartóérték acélszerkezeten elektromos földelés konzolok rögzítése saválló anyagokban történô rögzítés Üzemeltetés: Patron 6,8/11 M Beütési energia: J Használható metrikus szegek: M8; M10 Hossz: 404 mm Súly: 2,4 kg

5 Elônyök teljes rendszermegoldás nyomvonalak szereléséhez nemzetközi bevizsgálás különbözô alapanyagokra használható (beton, acél, lemez) direktrögzítéssel rögzíthetô segédanyagok gyors, költséghatékony megoldás külsô áramforrás nem szükséges Fogadó alapanyag Készülék Rögzítési eszköz Rögzítési segédanyag Oldal Beton GX 120-ME X-GN MX betonszeg X-GHP MX speciális szeg X-FB MX fém félbilincs X-DFB MX dupla fém félbilincs X-HS MX menetesszár-függesztô X-CC MX födémfüggesztô 24 X-GM6 metrikus betonszeg MP-8 M6 fém metrikus bilincs DX 460 KWIK X-M8 metrikus betonszeg F bilincs + SKM-M8 hatlapfejû anya 32 Acél Minimális anyagvastagság 4 mm GX 120-ME X-EGN 14 MX acélszeg X-FB MX fém félbilincs 24 X-DFB MX dupla fém félbilincs X-HS MX menetesszár-függesztô X-CC MX födémfüggesztô X-GM6 metrikus acélszeg ME-SAS M6 fém metrikus bilincs 151 DX 460-F8 X-E M8 metrikus acélszeg F bilincs + SKM-M8 hatlapfejû anya 28 Lemez Maximális anyagvastagság 3 mm Csavarbehajtó + S-NSD 8 dugókulcs S-MS 01Z önfúró csavar X-FB MX fém félbilincs X-DFB MX dupla fém félbilincs X-HS MX menetesszár-függesztô X-CC MX födémfüggesztô 26

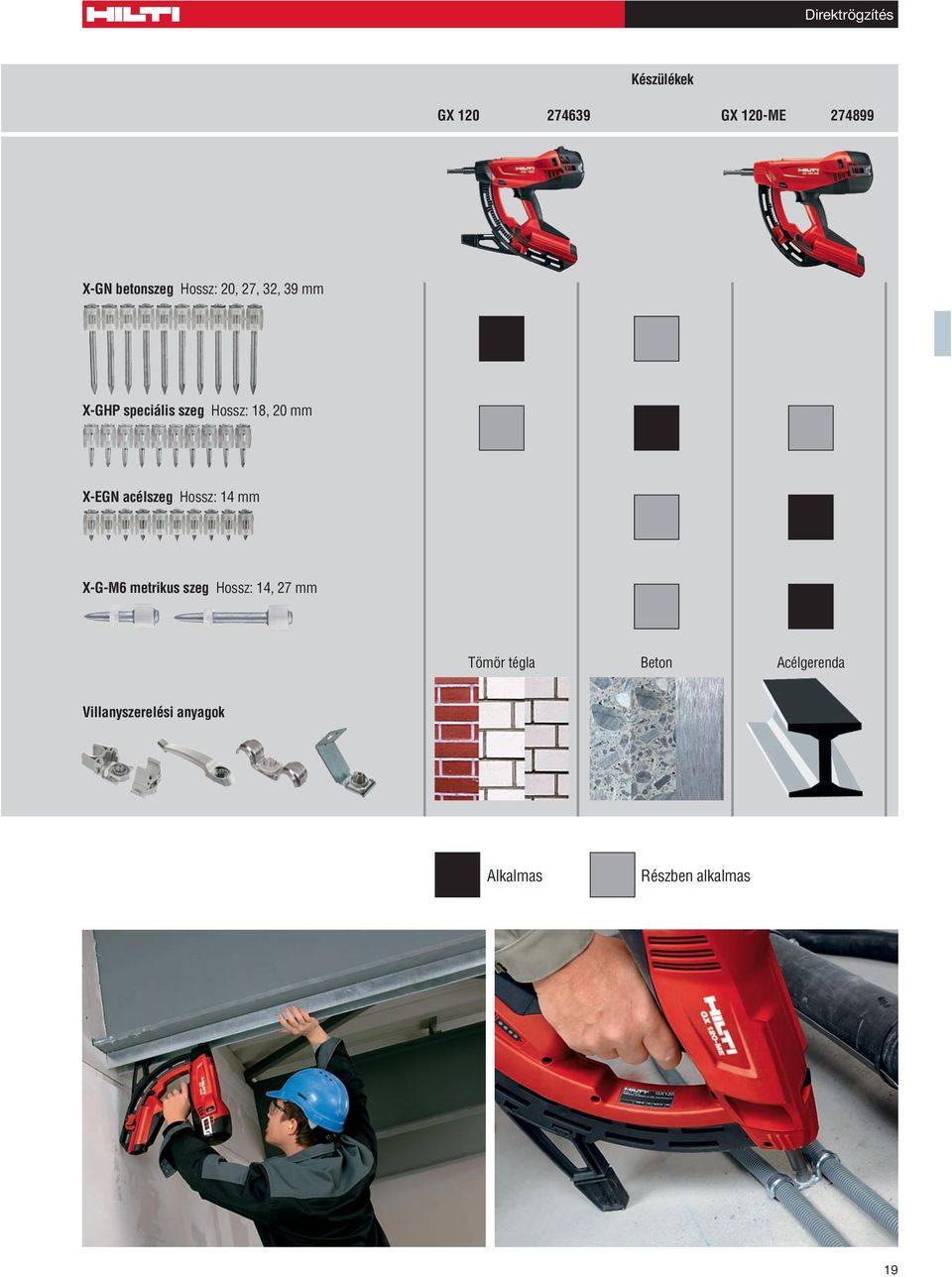

6 Készülékek GX GX 120-ME X-GN betonszeg Hossz: 20, 27, 32, 39 mm X-GHP speciális szeg Hossz: 18, 20 mm X-EGN acélszeg Hossz: 14 mm X-G-M6 metrikus szeg Hossz: 14, 27 mm Tömör tégla Beton Acélgerenda Villanyszerelési anyagok Alkalmas Részben alkalmas

7 Felhasználási terület Szegek Univerzális sorozatrögzítésekhez betonra és acélra X-U univerzális tárazott szeg X-C tárazott betonszeg Univerzális rögzítésekhez betonra és acélra X-U univerzális szeg X-C betonszeg Duzzadó szalag rögzítéséhez X-C alátétes betonszeg Eltávolítható zsaluzatrögzítés X-CT zsaluzószeg Egyes és táras kiszerelés Könnyû konzolok, villanyszerelési bilincsek, alaplapok, sínek rögzítéséhez betonra, acélra X-M menetes szeg betonra X-EM menetes szeg acélra Bizonylatolt rögzítések betonra, épületgépészethez, villanyszereléshez, aljzatra, födémre DX-Kwik biztonságos rögzítés (födém alsó síkjára is alkalmazható) Hôszigetelések rögzítéséhez X-IE szigetelésrögzítô szeg Fémek jelölésére Standard jelölôkarakterek

8 DX 460-F8 MX X-460-P X-460-B fékezôgyûrû X-460-F X-460-P X-460-B fékezôgyûrû X-460-F-IEL X-460-F-IEL X-460-B fékezôgyûrû DX 462-HM X-HM X-462-PM X-462-AS 22 dugattyúgyûrû

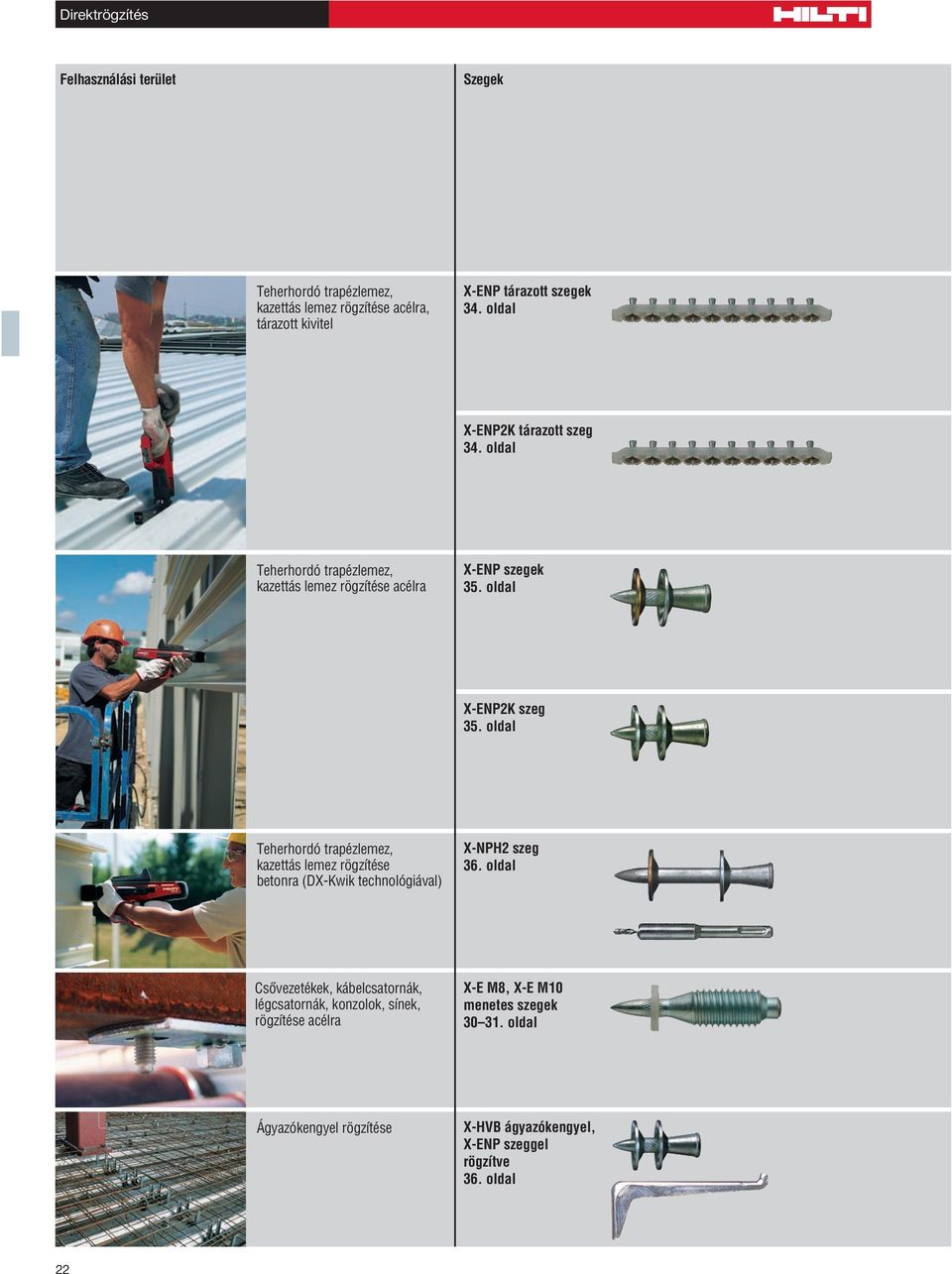

9 Felhasználási terület Szegek Teherhordó trapézlemez, kazettás lemez rögzítése acélra, tárazott kivitel X-ENP tárazott szegek 34. oldal X-ENP2K tárazott szeg 34. oldal Teherhordó trapézlemez, kazettás lemez rögzítése acélra X-ENP szegek 35. oldal X-ENP2K szeg 35. oldal Teherhordó trapézlemez, kazettás lemez rögzítése betonra (DX-Kwik technológiával) X-NPH2 szeg 36. oldal Csôvezetékek, kábelcsatornák, légcsatornák, konzolok, sínek, rögzítése acélra X-E M8, X-E M10 menetes szegek oldal Ágyazókengyel rögzítése X-HVB ágyazókengyel, X-ENP szeggel rögzítve 36. oldal

10 DX 76 MX X-76-P-ENP dugattyú, fékezôgyûrûvel MX X-76-P-ENP2K dugattyú, fékezôgyûrûvel X-76-P-ENP dugattyú, fékezôgyûrûvel X-76-F X-76-P-ENP2K dugattyú, fékezôgyûrûvel X-76-F-KWIK X-76-P-KWIK X-76-PS fékezôgyûrû X-76-F X-76-P X-76-PS fékezôgyûrû X-76-F-HVB X-76-P-HVB X-76-PS fékezôgyûrû

11 Alkalmazás (GX 120) gipszkartonszerelôknek sínek rögzítéséhez álmennyezet függesztéséhez X-CC födémfüggesztôvel optimális rögzítés minden tömör alapanyagba (acél, beton, tömör tégla) sorozatrögzítés aljzatra, oldalfalra, valamint födém alsó síkjára Alkalmazás (GX 120-ME) gépészek és villanyszerelôk részére biztosít segédanyagaival számos szerelési lehetôséget optimális rögzítés minden tömör alapanyagba (acél, beton, tömör tégla) sorozatrögzítés aljzatra, oldalfalra, valamint födém alsó síkjára Elônyök rendkívül gazdaságos, gyors munkavégzés külsô áramforrást nem igényel (nem kell akkumulátor) teljesen automata állítható lövéserôsség jól kiegyensúlyozott készülék ÉMI 90/120 perces tûzvédelmi bevizsgálással rendelkezô segédanyagok Mûszaki adatok Rögzítések száma: Energiaforrás: Beütési energia: Használható szegtartomány: Tárkapacitás: Súly: Készülék méretei (H SZ M): 1200 db/óra GC 21 gázpatron (750 rögzítés) 100 J mm 40+2, ill (GX 120-ME) 3,8 kg mm GX 120 gázpatronos szegbeverô készülék X-120 TN alaplap X-120 WH mágneses rondellatartó* megnevezés db/cs cikkszám GX 120-ME gázpatronos szegbeverô készülék X-120 ME TN alaplap X-120 WH mágneses rondellatartó* Felhasználási terület: univerzális rögzítések friss betonra, tömör téglára. szeghossz db/csomagolás megnevezés cikkszám GX 100 géphez GX 120 géphez cikkszám cikkszám X-GN 20 MX gázpatron X-GN 20 MX csak csomagban X-GN 27 MX gázpatron X-GN 27 MX csak csomagban X-GN 32 MX gázpatron X-GN 32 MX csak csomagban X-GN 39 MX gázpatron X-GN 39 MX csak csomagban Felhasználási terület: rögzítések acélra, gôzölt betonra. szeghossz db/csomagolás megnevezés cikkszám GX 100 géphez GX 120 géphez cikkszám cikkszám X-EGN 14 MX gázpatron X-EGN 14 MX csak csomagban Felhasználási terület: régi beton, kezelt beton, elôre gyártott beton (elôfúrás javasolt). szeghossz db/csomagolás megnevezés cikkszám GX 100 géphez GX 120 géphez cikkszám cikkszám X-GHP 18 MX gázpatron X-GHP 18 MX csak csomagban X-GHP 20 MX gázpatron X-GHP 20 MX csak csomagban Felhasználási terület: rögzítések acélra, betonra szeghossz db/csomagolás megnevezés cikkszám GX 100 géphez GX 120 géphez cikkszám cikkszám XG M FP XG M FP Felhasználási útmutató minden dobozban. 1 Kemény alapanyagoknál Ø4 mm elôfúrás javasolt kb. 7 mm mélységig GC 11 gázpatron GX 100-as készülékhez (750 db rögzítés) GC 21 gázpatron GX 120-as készülékhez (750 db rögzítés) X-120 WH mágneses rondellatartóval használható megnevezés külsô átmérô (mm) db/cs. cikkszám R25 rozsdamentes alátét R23 alátét R36 alátét R rondella* X-TT 19 (10 m) Szegbeverô készülék használatánál védôszemüveg viselete kötelezô! Zárt védôszemüveg (világos)* Zárt védôszemüveg (sötétített)* Védôszemüveg (világos) Védôszemüveg (sötétített) Füldugó A GX szegek és kiegészítôk jelentôs része ÉMI R 90/120 perces tûzállósági bevizsgálással rendelkezik. A részletekrôl érdeklôdjön ügyfélszolgálatunknál. * Egyedi szállítási határidô

12 X-ECT MX X-ECT UV MX* X-ECT FR MX 1 * X-ECT 40 MX* ECT-S 100 2, ECT-S 135 2,5* ECT-S 140 3, ECT-S 200 2,5* ECT-UV 100 2,5* ECT-UV 135 2,5* megnevezés rögzíthetô kábelmennyiség (mm) db/cs. cikkszám ø6 kábel ø8 kábel X-EKB 4 MX* 4 db 2 db X-EKB 8 MX 8 db 5 db X-EKB 16 MX (dupla) 16 db 10 db X-EKB FR 4 MX 1 * 4 db 2 db X-EKB FR 8 MX 1 8 db 5 db X-EKB FR 16 MX 1 * (dupla) 16 db 10 db megnevezés db/cs. cikkszám X-ET MX megnevezés csôátmérô (mm) db/cs. cikkszám X-EKS 16 MX X-EKS 20 MX X-EKS 25 MX X-EKS 32 MX X-EKS 40 MX megnevezés csôátmérô (mm) db/cs. cikkszám X-EKSC 16 MX* X-EKSC 20 MX* X-EKSC 25 MX* X-EKSC 32 MX* X-EKSC 40 MX* Minden szürke és fekete rögzítôelem poliamidból készül (halogén- és szi likon mentes). A fekete rögzítôelemek (UV-verzió) UV-álló anyagból készültek (kültéri felhasználás). A sötétszürke (FR-verzió) termékeink szilikonmentes, lángálló anyagból készülnek, és megfeleltek a 960 C-os izzó vezeték (DIN EN/IEC , VDE 0471, 2-11-es rész) tesztnek. * Egyedi szállítási határidô

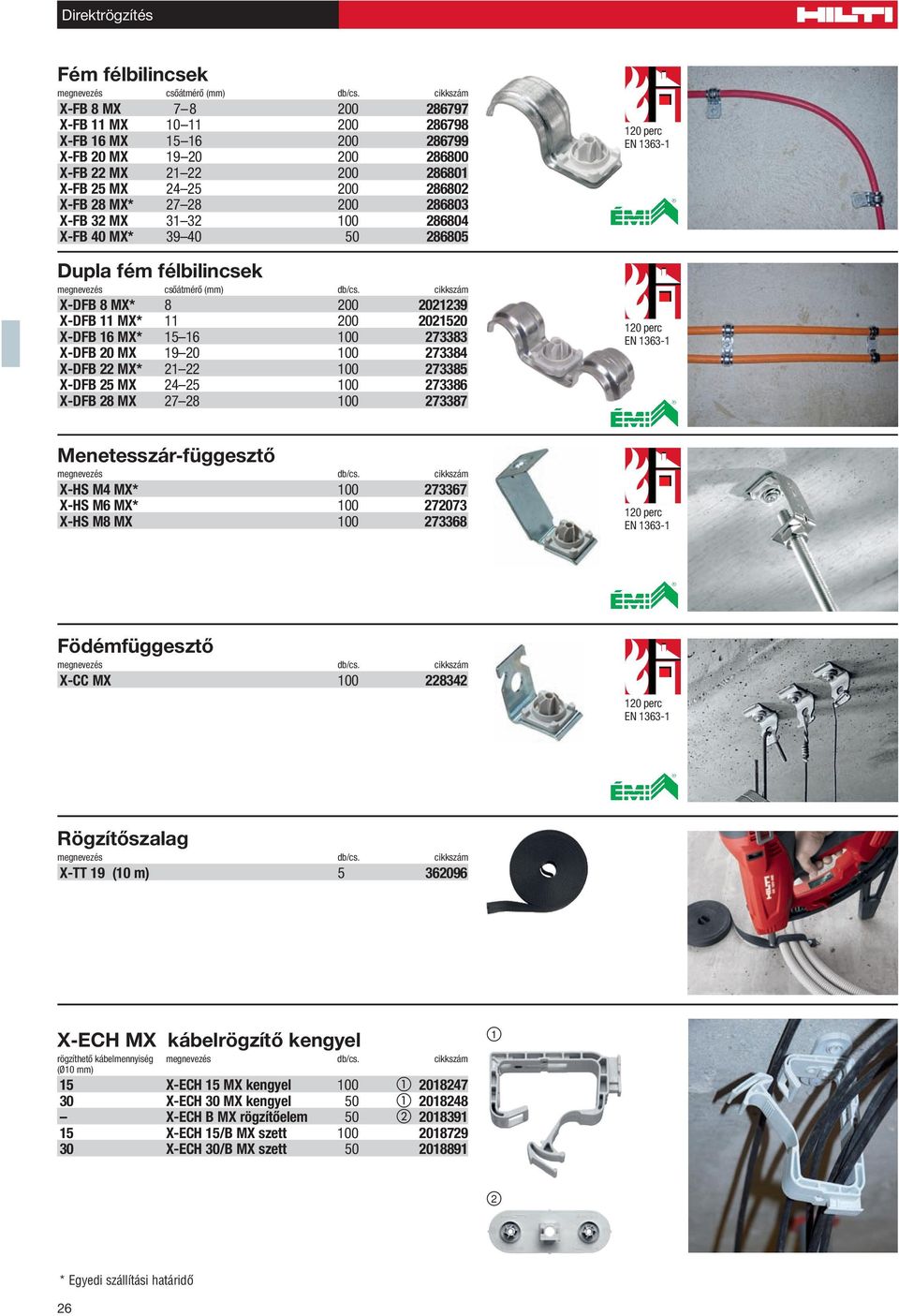

13 megnevezés csôátmérô (mm) db/cs. cikkszám X-FB 8 MX X-FB 11 MX X-FB 16 MX X-FB 20 MX X-FB 22 MX X-FB 25 MX X-FB 28 MX* X-FB 32 MX X-FB 40 MX* megnevezés csôátmérô (mm) db/cs. cikkszám X-DFB 8 MX* X-DFB 11 MX* X-DFB 16 MX* X-DFB 20 MX X-DFB 22 MX* X-DFB 25 MX X-DFB 28 MX perc EN perc EN X-HS M4 MX* X-HS M6 MX* X-HS M8 MX perc EN X-CC MX perc EN X-TT 19 (10 m) rögzíthetô kábelmennyiség (Ø10 mm) 15 X-ECH 15 MX kengyel X-ECH 30 MX kengyel X-ECH B MX rögzítôelem X-ECH 15/B MX szett X-ECH 30/B MX szett * Egyedi szállítási határidô

14 Alkalmazás rögzítés fémbe, betonba és falazatba, 72 mm szeghosszig általános munkálatokhoz, pl. fa rögzítése betonra, acélra és zsaluzatok rögzítésére szárazépítés/belsôépítés fém profilok rögzítése betonra vagy acélra acéllemezek rögzítése betonra vagy acélra Elônyök a DX 36 egy félautomata készülék teljesítményszabályozóval általános 6,8/11 M patronokkal (piros, sárga és zöld) használható automata patrontovábbítás megbízható szerkezet, hosszú élettartam egyszerû használat és karbantartás alacsony súlyának és keskeny formájának köszönhetôen a szûk helyeken is jól használható Mûszaki adatok Súly: Készülék hossza: Készülék méretei (H SZ M): Patron: Használható szegek: 2,4 kg 390 mm mm 6,8/11 M X-U, X-C, X-S, X-CT, X-M/W megnevezés cikkszám DX 36 szegbeverô készülék mûanyag készülékdobozban DX 36 szegbeverô készülék, karbantartó készlet, védôszemüveg, Hilti spray, tartalék szorítógyûrû (3 db) tisztítókefék, használati utasítás megnevezés cikkszám 36/S13 alaplap /F3 szegvezetô /DNI dugattyú Védôszemüveg (világos) Védôszemüveg (sötét) X-460 karbantartó készlet Hilti spray Tartalék szorítógyûrû (3 db) 3769 erôsség Gyenge 6,8/11 M zöld Közepes 6,8/11 M sárga Középerôs 6,8/11 M piros Közepes 6,8/11 M 1000 sárga Középerôs 6,8/11 M 1000 piros A DX szegbeverô készülékek az Életre szóló szolgáltatás nélkül is megvásárolhatók. A részletekrôl érdeklôdjön ügyfélszolgálatunknál.

15 Alkalmazás (F8 kiszerelés) a DX 460-as egy megbízható készülék a gyors, kényelmes rögzítésekhez különféle alapanyagokba sokféle kiegészítô elem a legváltozatosabb szerelési munkákhoz a szét- és összeszerelés nagyon egyszerû, speciális szerszámot nem igényel Alkalmazás (MX táras kiszerelés) tárkapacitás: max. 13 db mm hosszú szeg széles körû felhasználási lehetôséget nyújt szerkezetépítôk részére Alkalmazás (IE kiszerelés) szigetelôanyag rögzítése Mûszaki adatok: DX 460-F8/-MX/-IE Súly: 3,5 kg / 3,53 kg / 3,2 kg Méret: mm / mm / mm Patron: 6,8/11M Elônyök egyszerû teljesítményszabályozás magas munkakomfort fáradságmentes munkavégzés teljesen automatikus gép különbözô anyagokhoz egyaránt alkalmas a tárral együtt is csak 3,53 kg egyszerû használat és karbantartás rendkívül gyors külsô áramforrást nem igényel betonba és acélba egyaránt használható egyszerû használat megnevezés cikkszám DX 460-F8 szegbeverô készülék DX 460-MX72 táras szegbeverô készülék megnevezés cikkszám DX 460 Kit (MX, IE, F8) mûanyag készülékdobozban DX 460-F8 alapszett, 1 db MX72 tár, 1 db X-460 F-IEL szegvezetô, 1 db X-460-WH23/36 rondellatartó, 1 db X-460-P8 dugattyú, 1 db X 460 P-IEL dugattyú, 1 db X-460 B fékezôgyûrû, karbantartó készlet, füldugó, védôszemüveg, Hilti spray, használati utasítás megnevezés cikkszám DX 460-IE mûanyag készülékdobozban DX 460-IE szegbeverô, 1 db X-460 P-IEL dugattyú, karbantartó készlet, füldugó, védôszemüveg, Hilti spray, használati utasítás megnevezés cikkszám X-460-F8 szegvezetô MX 72 tár X 460 F-IEL szegvezetô X-460-P8 dugattyú X 460 P-IEL dugattyú X-460-WH23/36 rondellatartó X-460-B fékezôgyûrû erôsség Gyenge 6,8/11 M zöld Közepes 6,8/11 M sárga Középerôs 6,8/11 M piros Legerôsebb 6,8/11 M fekete Közepes 6,8/11 M 1000 sárga Középerôs 6,8/11 M 1000 piros A DX szegbeverô készülékek az Életre szóló szolgáltatás nélkül is megvásárolhatók. A részletekrôl érdeklôdjön ügyfélszolgálatunknál.

16 Általános rögzítések acélra és betonra, szárátmérô 4,0 mm DX 460-MX megnevezés szárhossz (mm) db/cs. cikkszám X-U 16 MX X-U 19 MX X-U 22 MX X-U 27 MX X-U 32 MX X-U 37 MX X-U 42 MX X-U 47 MX X-U 52 MX X-U 57 MX X-U 62 MX X-U 72 MX DX 36 DX 460 megnevezés szárhossz (mm) db/cs. cikkszám X-U 16 P X-U 19 P X-U 22 P X-U 27 P X-U 32 P X-U 37 P X-U 42 P X-U 47 P X-U 52 P X-U 57 P X-U 62 P X-U 72 P DX 36 DX 460 megnevezés szárhossz (mm) db/cs. cikkszám X-U 27 P8S X-U 32 P8S X-U 52 P8S X-U 72 P8S Elônyök egyszerû kiválasztás (acélba, betonba) univerzális szeg csúcsból induló csavart bordázat (csavaróeffektus acélnál), biztos tartás ballisztikus hegy optimális behatolás Rögzítési útmutató: X-U szeg az elhelyezési mélység (ET) betonban 32±5 mm+anyagvastagság (MD) = szárhossz (SL) Ajánlatos minden esetben próbarögzítést készíteni a megfelelô patron és szeg kiválasztása érdekében. Zsaluzódeszkák rögzítése betonra (30 N/mm 2 -ig), szárátmérô 3,5 mm DX 36/DX 460 szárhossz (mm) 22 X-C 22 P8* X-C 27 P X-C 32 P X-C 37 P X-C 42 P X-C 47 P X-C 52 P X-C 62 P X-C 72 P DX 36/DX 460 szárhossz (mm) 27 X-C 27 P8 S X-C 32 P8 S X-C 37 P8 S X-C 42 P8 S X-C 47 P8 S X-C 37 P8 S X-C 52 P8 S MX 72 tárral és X-460 WH rondellatartóval használható külsô átmérô (mm) vastagság (mm) 23 4,6 R23 alátét ,6 R36 alátét ,5 R25-A4 rozsdamentes ,6 R rondella* zsaluzódeszkák rögzítése betonra (30 N/mm 2 -ig), szárátmérô 3,5 mm DX 460-MX szárhossz (mm) megnevezés cikkszám cikkszám 100 db/cs db/cs. 20 X-C 20 MX * X-C 27 MX * X-C 32 MX * X-C 37 MX * X-C 42 MX * X-C 47 MX * X-C 52 MX X-C 62 MX X-C 72 MX * Rögzítés betonra (30 N/mm 2 -ig), egyszerû visszabontás, szárátmérô 3,5 mm DX 36/DX 460 rögzíthetô vastagság (mm) 22±2 X-CT DP ±2 X-CT DP8* ±2 X-CT DP ±2 X-CT DP Elônyök egyszerûbb kizsaluzás kizsaluzás után a faanyag újra felhasználható gyors és gazdaságos technológia * Egyedi szállítási határidô

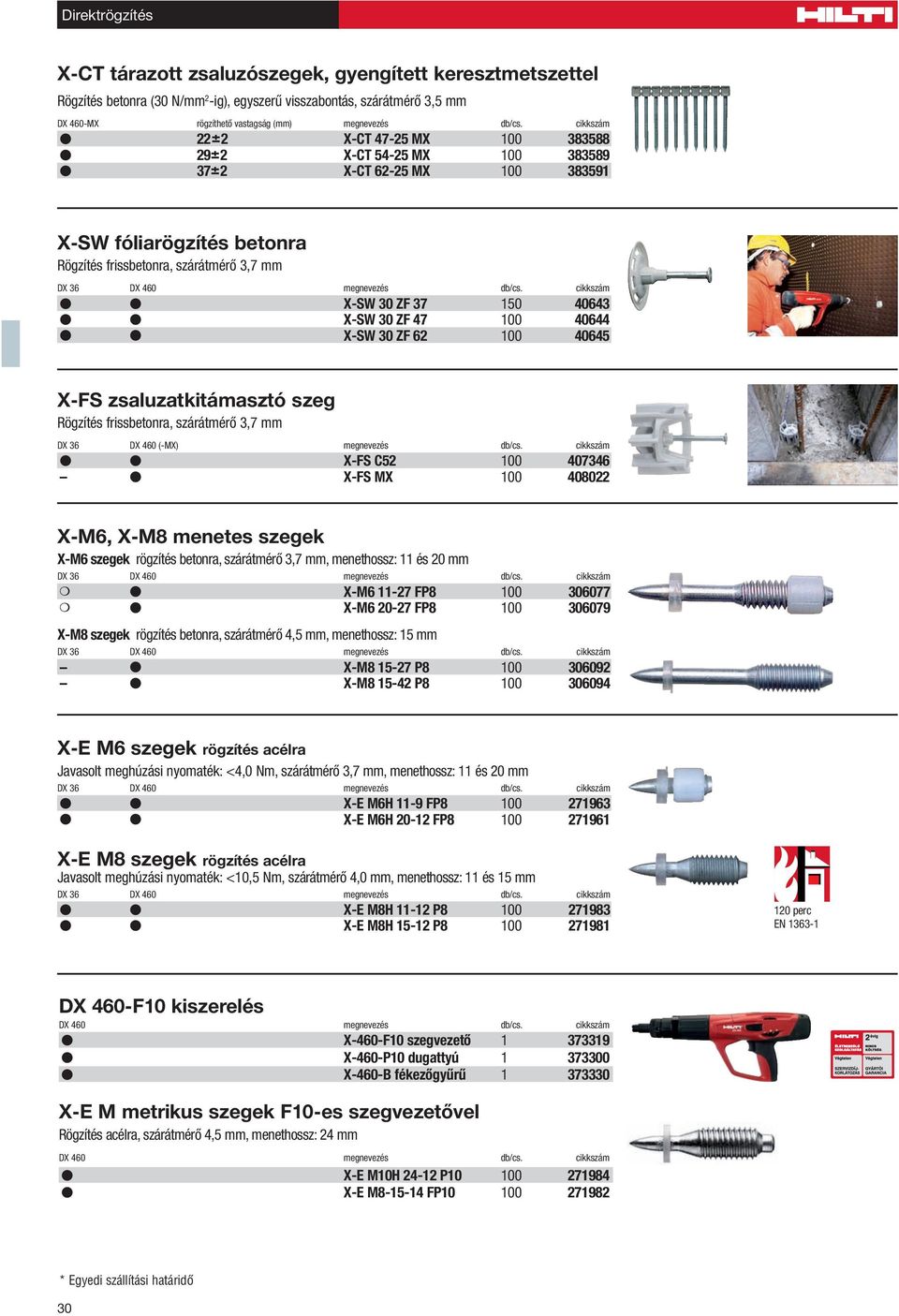

17 Rögzítés betonra (30 N/mm 2 -ig), egyszerû visszabontás, szárátmérô 3,5 mm DX 460-MX rögzíthetô vastagság (mm) 22±2 X-CT MX ±2 X-CT MX ±2 X-CT MX Rögzítés frissbetonra, szárátmérô 3,7 mm DX 36 DX 460 X-SW 30 ZF X-SW 30 ZF X-SW 30 ZF Rögzítés frissbetonra, szárátmérô 3,7 mm DX 36 DX 460 (-MX) X-FS C X-FS MX X-M6 szegek rögzítés betonra, szárátmérô 3,7 mm, menethossz: 11 és 20 mm DX 36 DX 460 X-M FP X-M FP X-M8 szegek rögzítés betonra, szárátmérô 4,5 mm, menethossz: 15 mm DX 36 DX 460 X-M P X-M P Javasolt meghúzási nyomaték: <4,0 Nm, szárátmérô 3,7 mm, menethossz: 11 és 20 mm DX 36 DX 460 X-E M6H 11-9 FP X-E M6H FP Javasolt meghúzási nyomaték: <10,5 Nm, szárátmérô 4,0 mm, menethossz: 11 és 15 mm DX 36 DX 460 X-E M8H P X-E M8H P perc EN DX 460 X-460-F10 szegvezetô X-460-P10 dugattyú X-460-B fékezôgyûrû Rögzítés acélra, szárátmérô 4,5 mm, menethossz: 24 mm DX 460 X-E M10H P X-E M FP * Egyedi szállítási határidô

18 rögzítés betonra és acélra, szárátmérô 3,7 mm DX 36 DX 460 X-CR 14 P X-CR 16 P X-CR 18 P X-CR 21 P8* X-CR 24 P X-CR 29 P X-CR 34 P8* X-CR 44 P8* X-CR 54 P8* X-CR 44 P8 S12 Kwik rozsdamentes, fémrács, fémpódium rögzítéséhez Mezôgazdasági, feldolgozóipari csarnokok szerelésénél csak rozsdamentes kivitel ajánlott. DX 36 DX 460 F10 X-CR M FP X-CR M FP Rögzítés acélra: N rec=v rec=0,9 kn DX 36/DX 460 Menet M8 X-HS M8 U19 P8 S M10 X-HS M10 U19 P8 S DX 460 X-460-F8GR szegvezetô X-460-TGR csô és anya X-460-PGR dugattyú Szegprogram: X-460-P8 kiszereléssel: X-EM8H P8 horganyzott, menetes szeg X-460-P10 kiszereléssel: X-EM FP10 horganyzott, menetes szeg rácsmagasság (mm) X-FCM 25/ X-FCM 35/ X-FCM 45/50* Rozsdamentes kivitelben is rendelhetô. További információért hívja a Hilti ügyfélszolgálatát. DX 460 szigetelôanyag vastagsága (mm) 25 X-IE 6-25* X-IE X-IE 6-35* X-IE X-IE X-IE X-IE X-IE X-IE X-IE X-IE X-IE X-IE DX 460 szigetelôanyag vastagsága (mm) 40 X-IE 9-40* X-IE 9-50* X-IE 9-60* X-IE X-IE X-IE * Egyedi szállítási határidô

19 megnevezés szár, Ø belsô db/cs. cikkszám (mm) menet X-HS M6-DKH 48 P8 S15* 4,0 M X-HS M8-DKH 48 P8 S15 4,0 M X-HS M10-DKH 48 P8 S15* 4,0 M X-CC DKH 48 P8 S15* 4, Elôfúrás TX-C5/23 fúrószárral Kivonat a DFTM Hilti rögzítéstechnikai kézikönyv -bôl: Beton: javasolt kihúzóerô: 0,9 kn javasolt nyíróerô: 0,9 kn alapanyag-vastagság: min. 100 mm egyedi rögzítés: engedélyezett megnevezés szár, Ø szárhossz rögzíthetô anyag- db/cs. cikkszám (mm) (mm) vastagság (mm) X-DKH 48 P8 S15 4,0 48 5, X-CR 44 P8 S12 4,0 44 4, Elôfúrás TX-C5/23 fúrószárral megnevezés szár, Ø szárhossz rögzíthetô anyag- db/cs. cikkszám (mm) (mm) vastagság (mm) DNH 37 P8 S15 3,7 37 4, X-CR 48 P8 S12 4,0 48 5, Elôfúrás TX-C5/18 fúrószárral Kivonat a DFTM Hilti rögzítéstechnikai kézikönyv -bôl: X-DKH nyomott öv: húzott öv: Beton: javasolt kihúzóerô: 3,0 kn 0,9 kn javasolt nyíróerô: 3,0 kn 3,0 kn X-DNH nyomott öv: húzott öv: Beton: javasolt kihúzóerô: 2,0 kn 0,6 kn javasolt nyíróerô: 2,0 kn 2,0 kn X-DNH és X-DKH alapanyag-vastagság: min. 80 mm egyedi rögzítés: engedélyezett megnevezés szár, Ø szárhossz menethossz rögzíthetô anyag- db/cs. cikkszám (mm) (mm) (mm) vastagság (mm) X-M6 H15-37-FP8 3, , X-M6 H20-37-FP8 3, , X-M8 H15-37-P8 4, , X-M8 H25-37-P8 4, , X-CR M P8 4, , X-CR M P8 4, , Elôfúrás TX-C5/23 fúrószárral Kivonat a DFTM Hilti rögzítéstechnikai kézikönyv -bôl: X-M8 H szegeknél: nyomott öv: húzott öv: Beton: javasolt kihúzóerô: 3,0 kn 0,9 kn javasolt nyíróerô: 3,0 kn 3,0 kn javasolt meghúzási nyomaték: 10 Nm alapanyag-vastagság: min. 80 mm egyedi rögzítés: engedélyezett TX-C5/23 vállas fúró TX-C5/18 vállas fúró TC-C4/11 (üreges szerkezetû anyagokhoz) X-460-F8 alaplap X-460 fékezôgyûrû X-460-P-Kwik dugattyú * Egyedi szállítási határidô

20 Félkész és kész munkadarabok (max. 800 C hômérsékletû fémfelületek) jelölésére. Alkalmazás vas- és acélgyártás nehézipar fémmegmunkálás öntöde gépjármûgyártás építôipari gépek tolólapgyártása darualkatrészek gyártása Elônyök egyszerû karaktercsere jelbeverés erôsségének szabályozása automatikus (gázvisszatérítéses) dugattyú-visszaállítás és patrontovábbítás elektromos hálózattól független munkavégzés a jelölôkészülék könnyen átépíthetô szegbeverô készülékre jól olvasható jelölés, karakter magassága: 6, 8, 10, 12 mm, szélessége: 5,6 és 8 mm megnevezés cikkszám DX 462-HM mûanyag készülékdobozban komplett jelölôkészülék, tisztítókefék, tartalék dugattyú, védôszemüveg, Hilti spray, használati utasítás Az Életre szóló szolgáltatás csak a készülékre vonatkozik, a jelölôfejre és a dugattyúra nem. megnevezés cikkszám X-462-HM* X-HM betûk A B C D E F G H I J K L M X-MC S 8/10: 8 mm széles/10 mm magas X-MC S 5,6/6: 5,6 mm széles/6 mm magas X-MC S 5,6/10: 5,6 mm széles/10 mm magas betûk N O P Q R S T U V W X Y Z X-MC S 8/10: 8 mm széles/10 mm magas X-MC S 5,6/6: 5,6 mm széles/6 mm magas X-MC S 5,6/10: 5,6 mm széles/10 mm magas betûk X-MC S 8/10: 8 mm széles/10 mm magas X-MC S 5,6/6: 5,6 mm széles/6 mm magas X-MC S 5,6/10: 5,6 mm széles/10 mm magas betûk 0 9 szett A Z szett X-MC S 8/10: 8 mm széles/10 mm magas X-MC S 5,6/6: 5,6 mm széles/6 mm magas X-MC S 5,6/10: 5,6 mm széles/10 mm magas megnevezés cikkszám X-462-PM X-462-AS 22 dugattyúgyûrû 4667 X-462-F8 szegvezetô X-462-P8 dugattyú X-460 fékezôgyûrû A szegvezetô (X-462-F8) és a dugattyú cseréjével a készülék alkalmas menetes, valamint univerzális szeg rögzítésére. megnevezés cikkszám Zárt védôszemüveg (világos)* Zárt védôszemüveg (sötétített)* Védôszemüveg (világos) Védôszemüveg (sötétített) DX spray A je lölôfejbe behelyezhetô karakterek max. száma: 10 db A DX jelbeverô készülékek az Életre szóló szolgáltatás nélkül is megvásárolhatók. A részletekrôl érdeklôdjön ügyfélszolgálatunknál. * Egyedi szállítási határidô

21 DX 76-MX táras szegbeverõ készülék A tárazott gyorsmegoldás ETA-04/0101 Felhasználás: engedélyezett trapézlemez-rögzítés acél alapanyagra az engedély kiterjed a teljes rendszerre (DX 76 szegbeverõ készülék, szeg, patron) Mûszaki adatok Súly: Készülék hossza: Szegprogram: Tárkapacitás: Patron: 4,35 kg 450 mm X-ENP-19 L15 MX, ENP2K-20 L15 MX 10 db 6,8/18 M kék, piros, fekete Elõnyök tárazott technológia: nagyon gyors munkavégzés újratöltés nélkül (10 db-ig) kézre álló jól egyensúlyozott készülék egyszerûen karbantartható egyszerû teljesítményszabályozás hosszú élettartamú masszív fékezõgyûrû DX 76-MX táras szegbeverõ készülék megnevezés cikkszám DX 76-MX mûanyag készülékdobozban DX 76 szegbeverô készülék, MX 76 tár, karbantartó készlet, füldugó, védõszemüveg, Hilti spray, használati utasítás Profillemez-rögzítés acélra min. 6 mm anyagvastagságra (táras készülék) megnevezés db/csomagolás cikkszám X-ENP-19 L15 MX X-76-P-ENP dugattyú (fékezõgyûrûvel) Az X-ENP szegnek európai bevizsgálása van, melyet a DIBt készített (ETA 04/0101). Profillemez-rögzítés acélra min. 4 8 mm anyagvastagságra (táras készülék) megnevezés db/csomagolás cikkszám X-ENP2K-20 L15 MX X-ENP2K dugattyú (fékezõgyûrûvel) Tartozékok megnevezés db/csomagolás cikkszám MX 76 szegtár* X-76-P-ENP dugattyú (fékezõgyûrûvel) X-76-PS fékezõgyûrû Hilti spray Védõszemüveg (világos) Védõszemüveg (sötétített) DX 76 karbantartó készlet * erôsség Közepes 6,8/18 M kék Erôs 6,8/18 M piros Legerôsebb 6,8/18 M fekete Közepes 6,8/18 M kék Erôs 6,8/18 M piros Legerôsebb 6,8/18 M fekete A DX szegbeverô készülékek az Életre szóló szolgáltatás nélkül is megvásárolhatók. A részletekrôl érdeklôdjön ügyfélszolgálatunknál. * Egyedi szállítási határidô

22 DX 76-F15 szegbeverõ készülék A tárazott gyorsmegoldás Felhasználás: ipari csarnokok oldalfali és tetôhéjalása trapézlemezek és falkazetták rögzítése acél és beton alapanyagra (DX Kwik) Mûszaki adatok Súly: Készülék hossza: Szegprogram: Patron: 3,83 kg 452 mm X-ENP-19 L15, ENP2K-20 L15 6,8/18 M kék, piros, fekete Elõnyök szûk helyen is könnyen elfér kézre álló jól kiegyensúlyozott készülék egyszerûen karbantartható egyszerû teljesítményszabályozás hosszú élettartamú masszív fékezõgyûrû DX 76-F15 szegbeverõ készülék megnevezés cikkszám DX 76-F15 mûanyag készülékdobozban* DX 76-F15 szegbeverô készülék, karbantartó készlet, füldugó, védõszemüveg, Hilti spray, használati utasítás Profillemez-rögzítés acélra min. 6 mm anyagvastagságra megnevezés db/csomagolás cikkszám X-ENP-19 L15* X-76-P-ENP dugattyú (fékezõgyûrûvel) Az X-ENP szegnek európai bevizsgálása van, melyet a DIBt készített (ETA 04/0101). Profillemez-rögzítés acélra 4 6 mm anyagvastagságra megnevezés db/csomagolás cikkszám X-ENP2K-20 L15* X-ENP2K dugattyú (fékezõgyûrûvel) Tartozékok megnevezés db/csomagolás cikkszám X-76-F-15 szegvezetõ* X-76-P-ENP dugattyú (fékezõgyûrûvel) X-76-PS fékezõgyûrû Hilti spray Védõszemüveg (világos) Védõszemüveg (sötétített) DX 76 karbantartó készlet* A DX szegbeverô készülékek az Életre szóló szolgáltatás nélkül is megvásárolhatók. A részletekrôl érdeklôdjön ügyfélszolgálatunknál. * Egyedi szállítási határidô

23 Felhasználás: Teherhordó trapézlemez rögzítése betonra. Elônyök Gazdaságos: Legalább kétszer gyorsabb más mûszaki megoldásoknál Komfortos: Minimális fúrási por keletkezik. Alapanyag-független: Az egyszerû teljesítménybeállításnak köszönhetôen minden alapanyag-minôséghez könnyen megválasztható a megfelelô teljesítmény. Trapézlemez rögzítése betonra (DX-Kwik) megnevezés db/csomagolás cikkszám X-NPH2-42 L X-76-F-Kwik szegvezetõ X-76-P-Kwik dugattyú X-76-PS fékezõgyûrû TX-C 5/23 elõfúró Tömítõsapkák X-ENP szegekhez megnevezés db/csomagolás cikkszám SDK2 (rozsdamentes) 1 * SW/SDK2 elhelyezõszerszám* PDK2 (fehér mûanyag) 2 * PDK2 (fekete mûanyag) 2 * SW/PDK2 elhelyezõszerszám* UV-álló 2 nem UV-álló A tömítõsapkákat csak a hozzá tartozó szerszámmal építse be! Ágyazókengyel rögzítése DX 76-MX és DX 76-F15 szegbeverõ készülékkel Felhasználás: Betonvasak pontos vízszintes és függõleges elhelyezéséhez. kengyel magassága 50 X-HVB 50* X-HVB X-HVB 95* X-HVB 110* X-HVB 125* X-HVB 140* Nyírási teherbírás Nyírási teherbírás Nyírási teherbírás karakterisztikus értéke tervezési értéke megengedett értéke P Rk (kn) P Rd (kn) P D (kn) X-HVB X-HVB X-HVB X-HVB X-HVB X-HVB Ágyazókengyel rögzítése X-ENP szeggel (min. 6 mm falvastagságú alapanyagra) megnevezés db/csomagolás cikkszám X-ENP-19 L15 szeg X-76-F-HVB szegvezetõ* X-76-P-HVB dugattyú* X-76-PS fékezõgyûrû * Egyedi szállítási határidô
