Installációs rendszerek. Installációs. Tartalomjegyzék. rendszerek

Átírás

1 Installációs Tartalomjegyzék rendszerek II

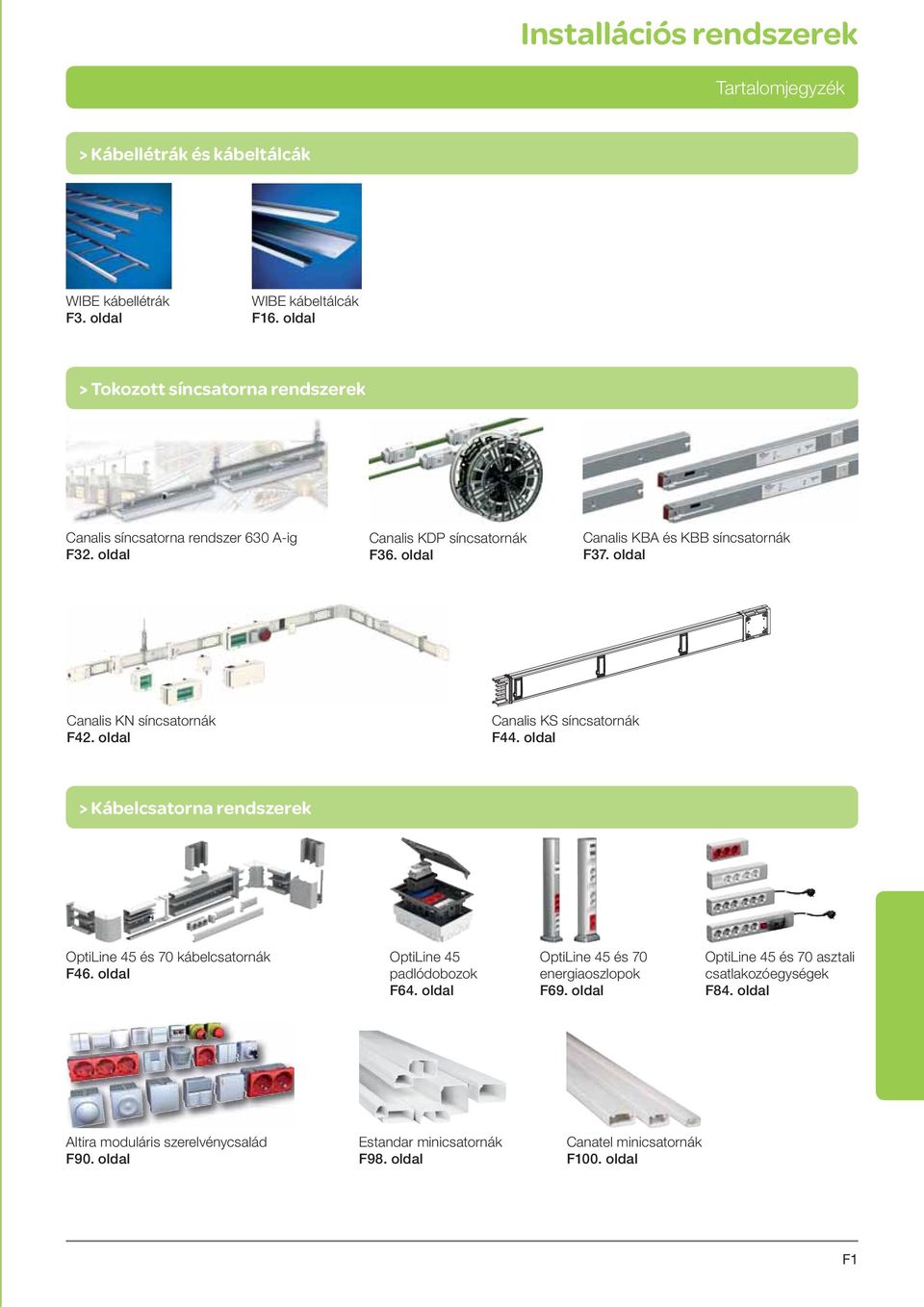

2 Tartalomjegyzék > Kábellétrák és kábeltálcák WIBE kábellétrák F3. oldal WIBE kábeltálcák F16. oldal > Tokozott síncsatorna rendszerek Canalis síncsatorna rendszer 630 A-ig F32. oldal Canalis KDP síncsatornák F36. oldal Canalis KBA és KBB síncsatornák F37. oldal Canalis KN síncsatornák F42. oldal Canalis KS síncsatornák F44. oldal > Kábelcsatorna rendszerek OptiLine 45 és 70 kábelcsatornák F46. oldal OptiLine 45 padlódobozok F64. oldal OptiLine 45 és 70 energiaoszlopok F69. oldal OptiLine 45 és 70 asztali csatlakozóegységek F84. oldal Altira moduláris szerelvénycsalád F90. oldal Estandar minicsatornák F98. oldal Canatel minicsatornák F100. oldal F1

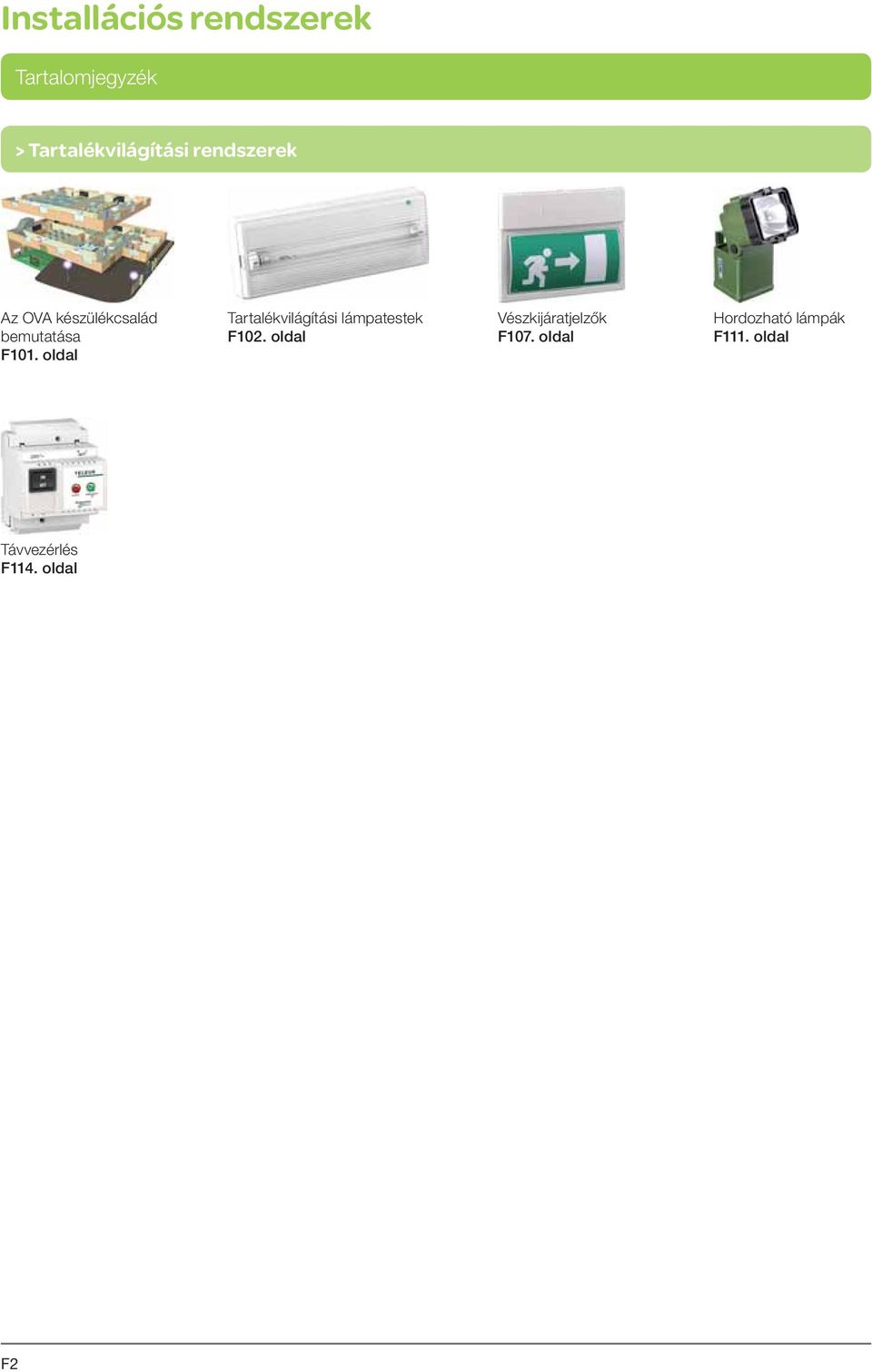

3 Tartalomjegyzék > Tartalékvilágítási rendszerek Az OVA készülékcsalád bemutatása F101. oldal Tartalékvilágítási lámpatestek F102. oldal Vészkijáratjelzők F107. oldal Hordozható lámpák F111. oldal Távvezérlés F114. oldal F2

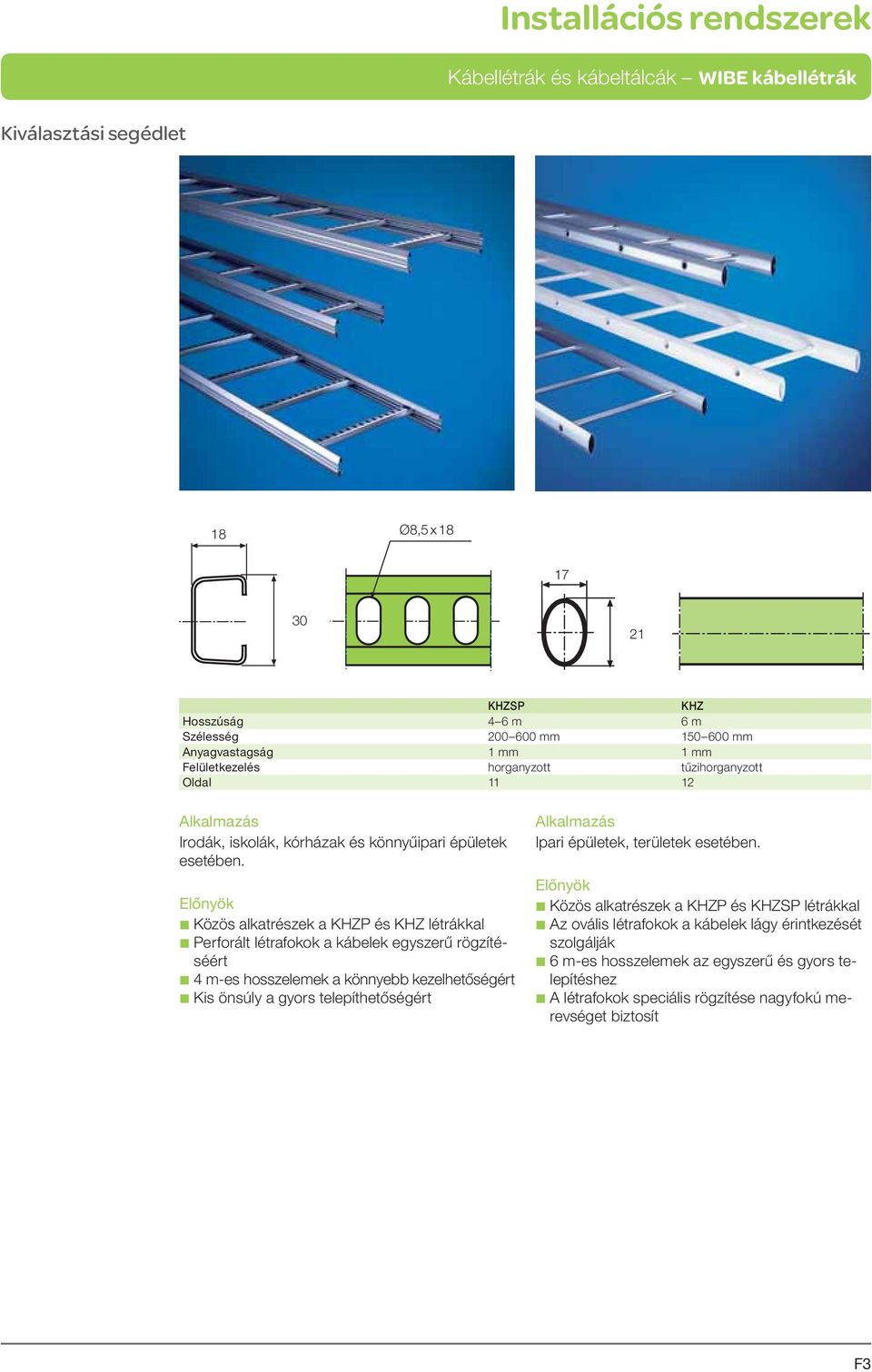

4 Kábellétrák és kábeltálcák WIBE kábellétrák Kiválasztási segédlet 18 Ø8,5 x KHZSP KHZ Hosszúság 4 6 m 6 m Szélesség Anyagvastagság 1 1 Felületkezelés horganyzott tűzihorganyzott Oldal Alkalmazás Irodák, iskolák, kórházak és könnyűipari épületek esetében. Előnyök b Közös alkatrészek a KHZP és KHZ létrákkal b Perforált létrafokok a kábelek egyszerű rögzítéséért b 4 m-es hosszelemek a könnyebb kezelhetőségért b Kis önsúly a gyors telepíthetőségért Alkalmazás Ipari épületek, területek esetében. Előnyök b Közös alkatrészek a KHZP és KHZSP létrákkal b Az ovális létrafokok a kábelek lágy érintkezését szolgálják b 6 m-es hosszelemek az egyszerű és gyors telepítéshez b A létrafokok speciális rögzítése nagyfokú merevséget biztosít F3

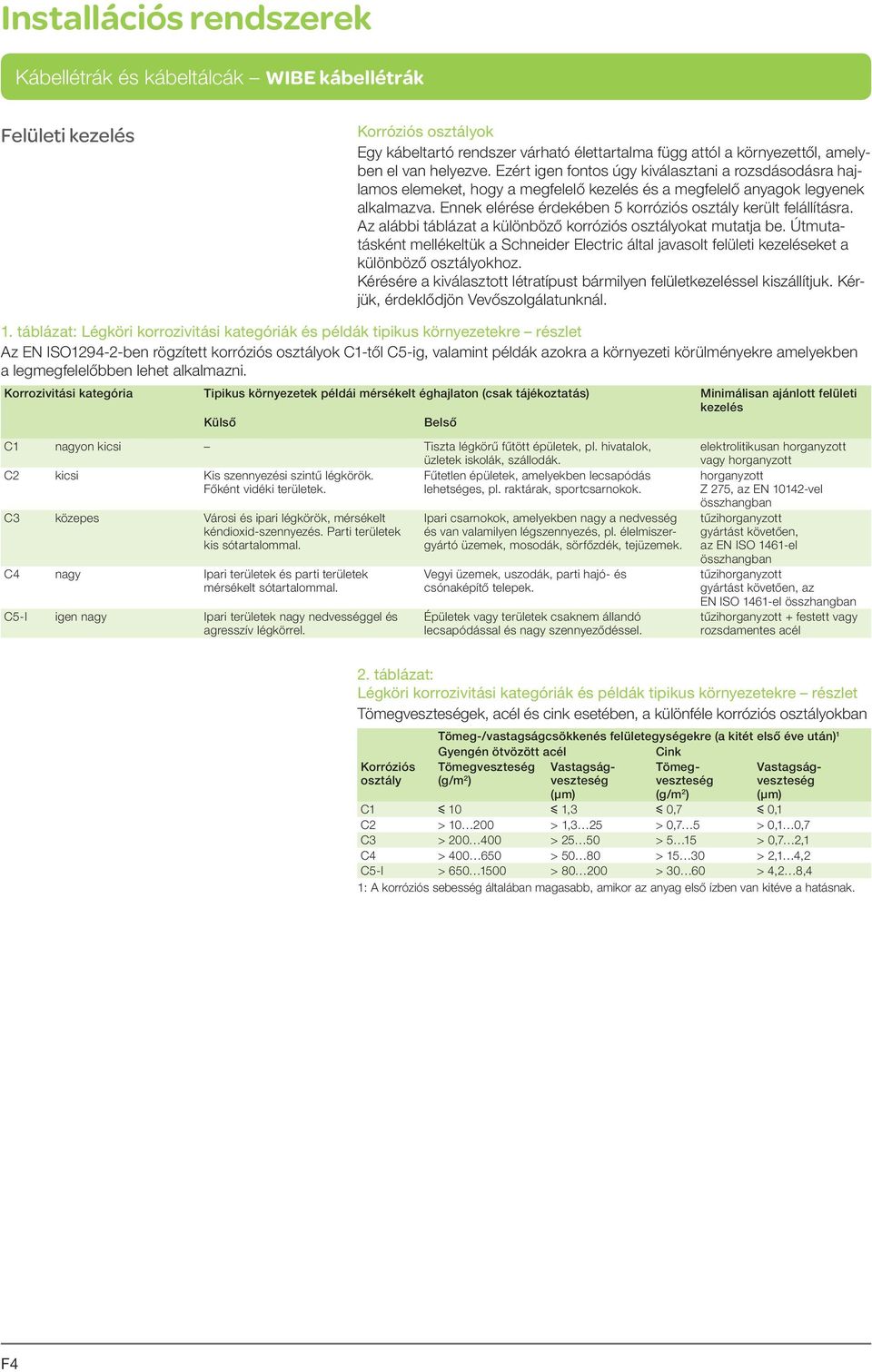

5 Kábellétrák és kábeltálcák WIBE kábellétrák Felületi kezelés Korróziós osztályok Egy kábeltartó rendszer várható élettartalma függ attól a környezettől, amelyben el van helyezve. Ezért igen fontos úgy kiválasztani a rozsdásodásra hajlamos elemeket, hogy a megfelelő kezelés és a megfelelő anyagok legyenek alkalmazva. Ennek elérése érdekében 5 korróziós osztály került felállításra. Az alábbi táblázat a különböző korróziós osztályokat mutatja be. Útmutatásként mellékeltük a Schneider Electric által javasolt felületi kezeléseket a különböző osztályokhoz. Kérésére a kiválasztott létratípust bármilyen felületkezeléssel kiszállítjuk. Kérjük, érdeklődjön Vevőszolgálatunknál. 1. táblázat: Légköri korrozivitási kategóriák és példák tipikus környezetekre részlet Az EN ISO ben rögzített korróziós osztályok C1-től C5-ig, valamint példák azokra a környezeti körülményekre amelyekben a legmegfelelőbben lehet alkalmazni. Korrozivitási kategória Tipikus környezetek példái mérsékelt éghajlaton (csak tájékoztatás) Minimálisan ajánlott felületi kezelés Külső Belső C1 nagyon kicsi Tiszta légkörű fűtött épületek, pl. hivatalok, üzletek iskolák, szállodák. C2 kicsi Kis szennyezési szintű légkörök. Fűtetlen épületek, amelyekben lecsapódás Főként vidéki területek. lehetséges, pl. raktárak, sportcsarnokok. C3 közepes Városi és ipari légkörök, mérsékelt kéndioxid-szennyezés. Parti területek kis sótartaloal. C4 nagy Ipari területek és parti területek mérsékelt sótartaloal. C5-I igen nagy Ipari területek nagy nedvességgel és agresszív légkörrel. Ipari csarnokok, amelyekben nagy a nedvesség és van valamilyen légszennyezés, pl. élelmiszergyártó üzemek, mosodák, sörfőzdék, tejüzemek. Vegyi üzemek, uszodák, parti hajó- és csónaképítő telepek. Épületek vagy területek csaknem állandó lecsapódással és nagy szennyeződéssel. elektrolitikusan horganyzott vagy horganyzott horganyzott Z 275, az EN vel összhangban tűzihorganyzott gyártást követően, az EN ISO 1461-el összhangban tűzihorganyzott gyártást követően, az EN ISO 1461-el összhangban tűzihorganyzott + festett vagy rozsdamentes acél 2. táblázat: Légköri korrozivitási kategóriák és példák tipikus környezetekre részlet Tömegveszteségek, acél és cink esetében, a különféle korróziós osztályokban Tömeg-/vastagságcsökkenés felületegységekre (a kitét első éve után) 1 Gyengén ötvözött acél Cink Korróziós osztály Tömeg veszte ség (g/m 2 ) Vastagságveszteség (μm) Tömegveszteség (g/m 2 ) Vastagságveszteség (μm) C1 y 10 y 1,3 y 0,7 y 0,1 C2 > > 1,3 25 > 0,7 5 > 0,1 0,7 C3 > > > 5 15 > 0,7 2,1 C4 > > > > 2,1 4,2 C5-I > > > > 4,2 8,4 1: A korróziós sebesség általában magasabb, amikor az anyag első ízben van kitéve a hatásnak. F4

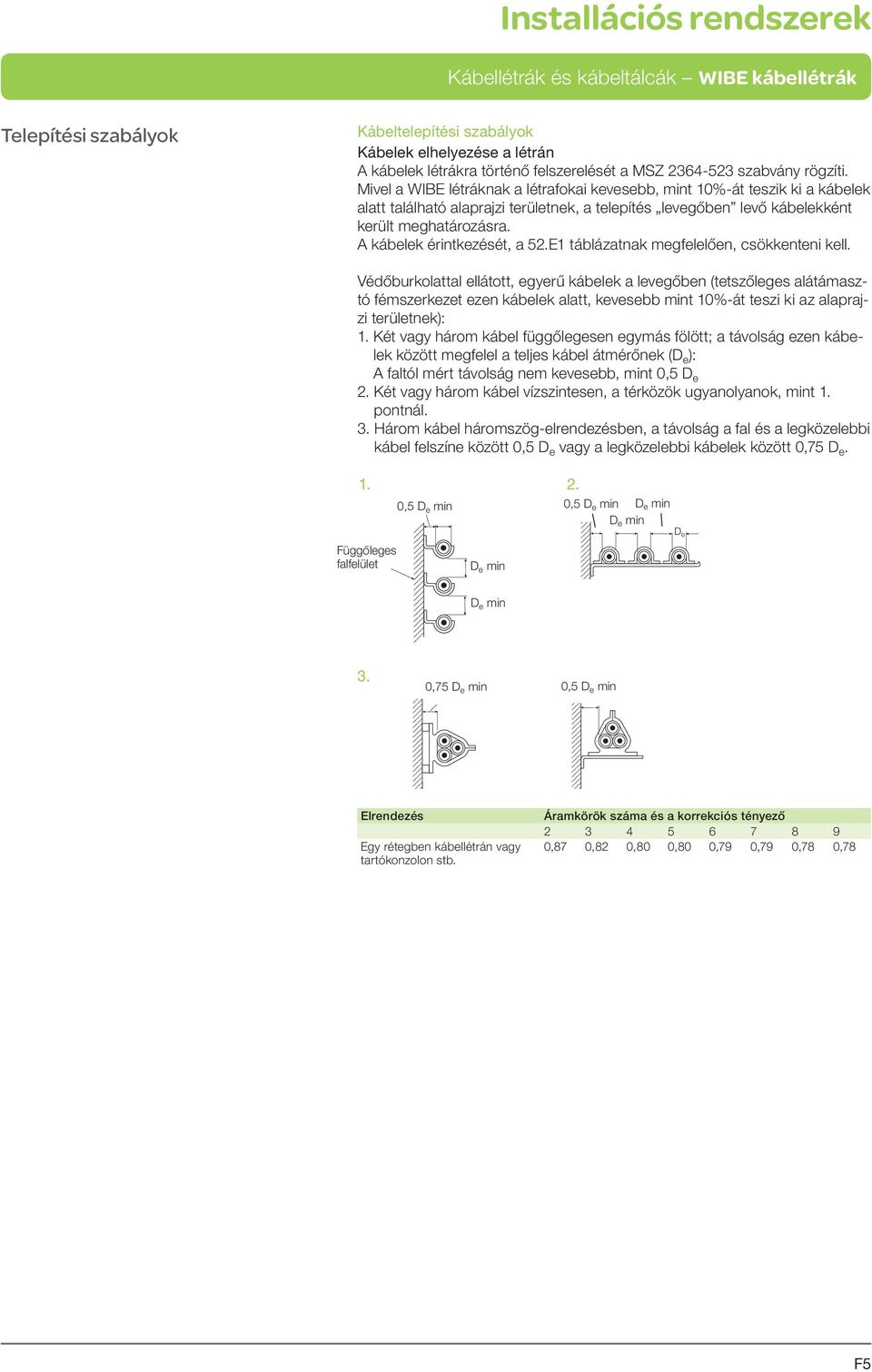

6 Kábellétrák és kábeltálcák WIBE kábellétrák Telepítési szabályok Kábeltelepítési szabályok Kábelek elhelyezése a létrán A kábelek létrákra történő felszerelését a MSZ szabvány rögzíti. Mivel a WIBE létráknak a létrafokai kevesebb, mint 10%-át teszik ki a kábelek alatt található alaprajzi területnek, a telepítés levegőben levő kábelekként került meghatározásra. A kábelek érintkezését, a 52.E1 táblázatnak megfelelően, csökkenteni kell. Védőburkolattal ellátott, egyerű kábelek a levegőben (tetszőleges alátámasztó fémszerkezet ezen kábelek alatt, kevesebb mint 10%-át teszi ki az alaprajzi területnek): 1. Két vagy három kábel függőlegesen egymás fölött; a távolság ezen kábelek között megfelel a teljes kábel átmérőnek (D e ): A faltól mért távolság nem kevesebb, mint 0,5 D e 2. Két vagy három kábel vízszintesen, a térközök ugyanolyanok, mint 1. pontnál. 3. Három kábel háromszög-elrendezésben, a távolság a fal és a legközelebbi kábel felszíne között 0,5 D e vagy a legközelebbi kábelek között 0,75 D e. 1. Függőleges falfelület 2. 0,5 D e min 0,5 D e min D e min D e min D e min D e D e min 3. 0,75 D e min 0,5 D e min Elrendezés Egy rétegben kábellétrán vagy tartókonzolon stb. Áramkörök száma és a korrekciós tényező ,87 0,82 0,80 0,80 0,79 0,79 0,78 0,78 F5

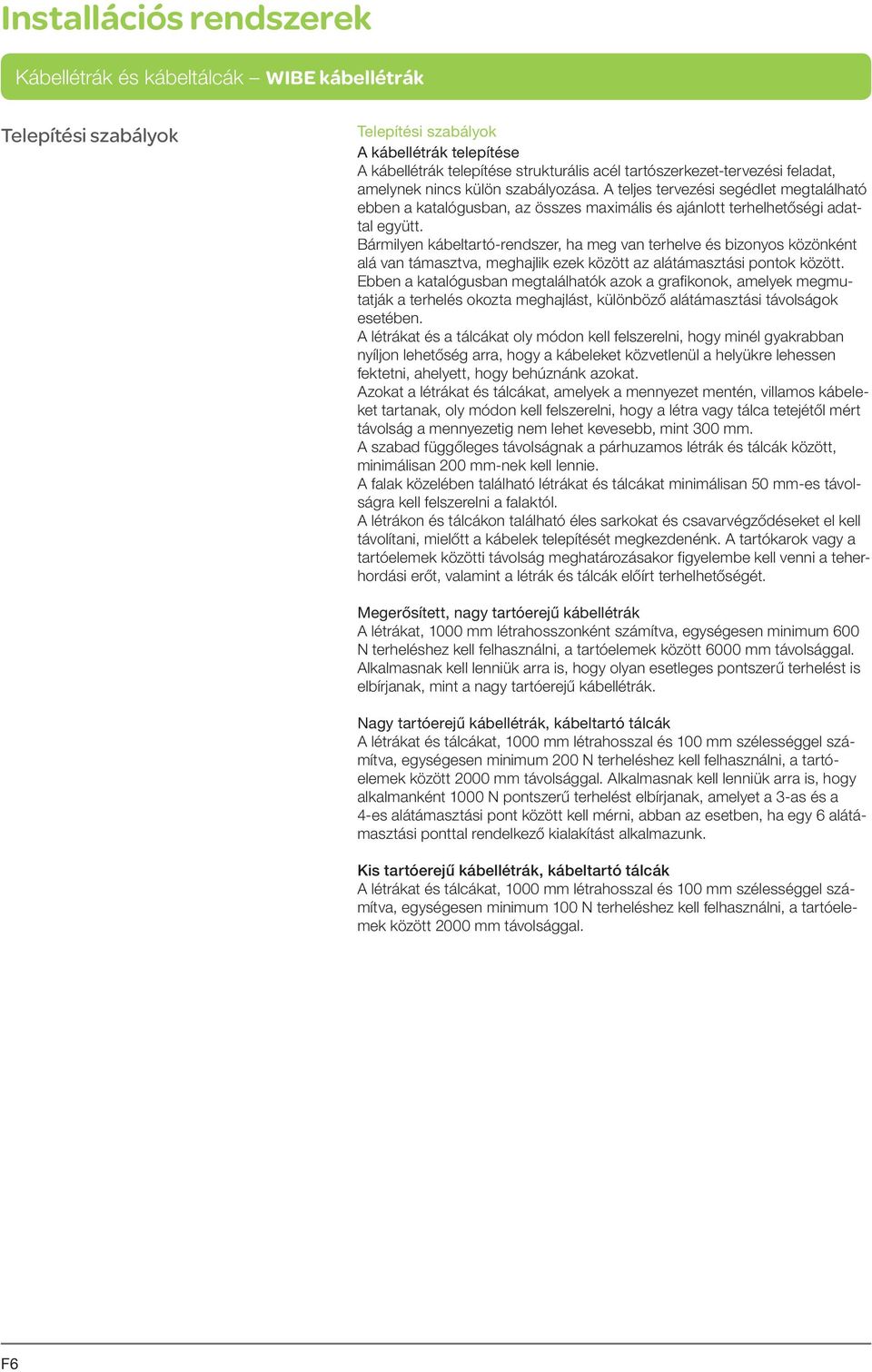

7 Kábellétrák és kábeltálcák WIBE kábellétrák Telepítési szabályok Telepítési szabályok A kábellétrák telepítése A kábellétrák telepítése strukturális acél tartószerkezet-tervezési feladat, amelynek nincs külön szabályozása. A teljes tervezési segédlet megtalálható ebben a katalógusban, az összes maximális és ajánlott terhelhetőségi adattal együtt. Bármilyen kábeltartó-rendszer, ha meg van terhelve és bizonyos közönként alá van támasztva, meghajlik ezek között az alátámasztási pontok között. Ebben a katalógusban megtalálhatók azok a grafikonok, amelyek megmutatják a terhelés okozta meghajlást, különböző alátámasztási távolságok esetében. A létrákat és a tálcákat oly módon kell felszerelni, hogy minél gyakrabban nyíljon lehetőség arra, hogy a kábeleket közvetlenül a helyükre lehessen fektetni, ahelyett, hogy behúznánk azokat. Azokat a létrákat és tálcákat, amelyek a mennyezet mentén, villamos kábeleket tartanak, oly módon kell felszerelni, hogy a létra vagy tálca tetejétől mért távolság a mennyezetig nem lehet kevesebb, mint 300. A szabad függőleges távolságnak a párhuzamos létrák és tálcák között, minimálisan 200 -nek kell lennie. A falak közelében található létrákat és tálcákat minimálisan 50 -es távolságra kell felszerelni a falaktól. A létrákon és tálcákon található éles sarkokat és csavarvégződéseket el kell távolítani, mielőtt a kábelek telepítését megkezdenénk. A tartókarok vagy a tartóelemek közötti távolság meghatározásakor figyelembe kell venni a teherhordási erőt, valamint a létrák és tálcák előírt terhelhetőségét. Megerősített, nagy tartóerejű kábellétrák A létrákat, 1000 létrahosszonként számítva, egységesen minimum 600 N terheléshez kell felhasználni, a tartóelemek között 6000 távolsággal. Alkalmasnak kell lenniük arra is, hogy olyan esetleges pontszerű terhelést is elbírjanak, mint a nagy tartóerejű kábellétrák. Nagy tartóerejű kábellétrák, kábeltartó tálcák A létrákat és tálcákat, 1000 létrahosszal és 100 szélességgel számítva, egységesen minimum 200 N terheléshez kell felhasználni, a tartóelemek között 2000 távolsággal. Alkalmasnak kell lenniük arra is, hogy alkalmanként 1000 N pontszerű terhelést elbírjanak, amelyet a 3-as és a 4-es alátámasztási pont között kell mérni, abban az esetben, ha egy 6 alátámasztási ponttal rendelkező kialakítást alkalmazunk. Kis tartóerejű kábellétrák, kábeltartó tálcák A létrákat és tálcákat, 1000 létrahosszal és 100 szélességgel számítva, egységesen minimum 100 N terheléshez kell felhasználni, a tartóelemek között 2000 távolsággal. F6

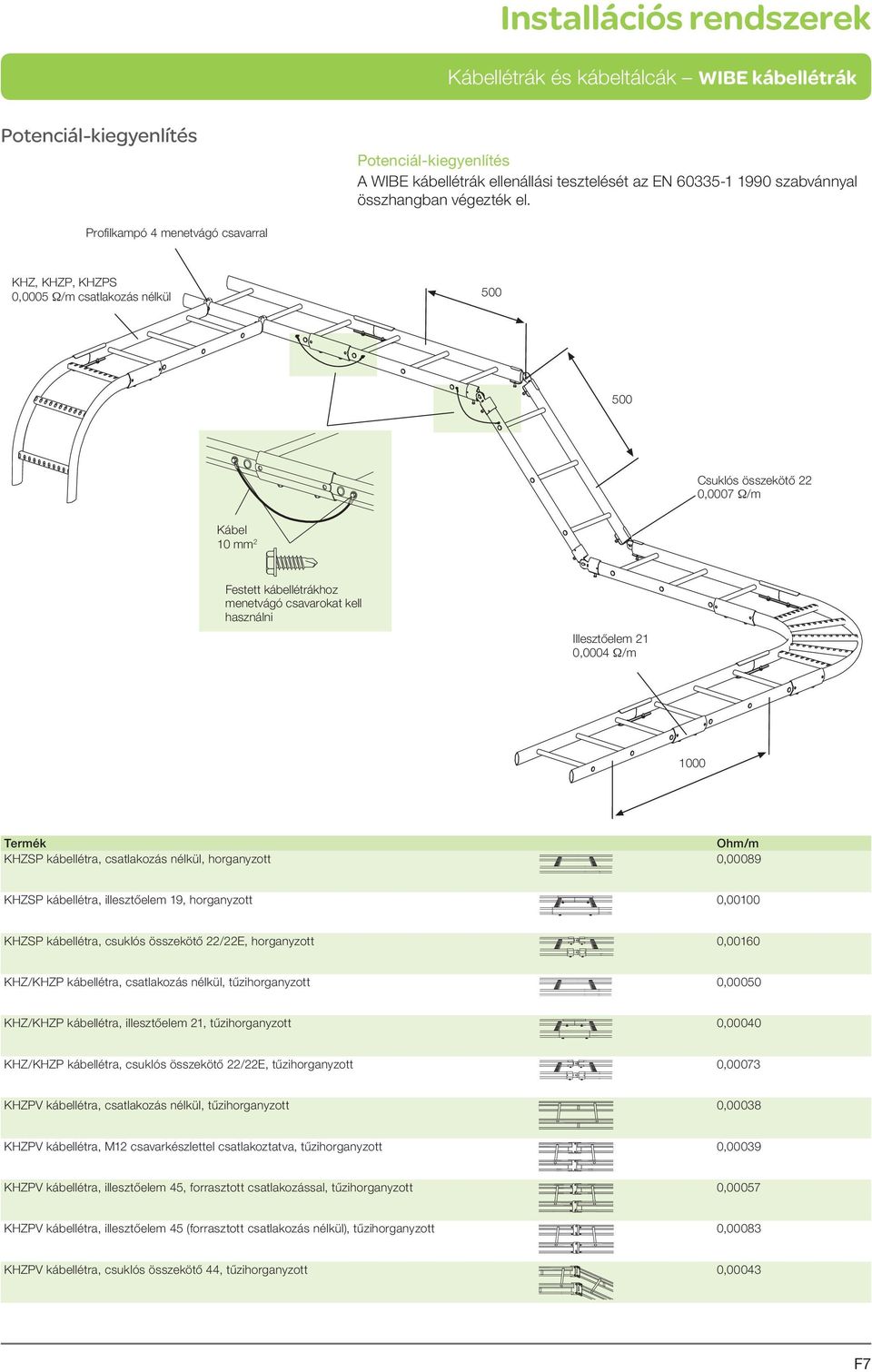

8 Kábellétrák és kábeltálcák WIBE kábellétrák Potenciál-kiegyenlítés Potenciál-kiegyenlítés A WIBE kábellétrák ellenállási tesztelését az EN szabvánnyal összhangban végezték el. Profilkampó 4 menetvágó csavarral KHZ, KHZP, KHZPS 0,0005 Ω/m csatlakozás nélkül Csuklós összekötő 22 0,0007 Ω/m Kábel 10 2 Festett kábellétrákhoz menetvágó csavarokat kell használni Illesztőelem 21 0,0004 Ω/m 1000 Termék Ohm/m KHZSP kábellétra, csatlakozás nélkül, horganyzott 0,00089 KHZSP kábellétra, illesztőelem 19, horganyzott 0,00100 KHZSP kábellétra, csuklós összekötő 22/22E, horganyzott 0,00160 KHZ/KHZP kábellétra, csatlakozás nélkül, tűzihorganyzott 0,00050 KHZ/KHZP kábellétra, illesztőelem 21, tűzihorganyzott 0,00040 KHZ/KHZP kábellétra, csuklós összekötő 22/22E, tűzihorganyzott 0,00073 KHZPV kábellétra, csatlakozás nélkül, tűzihorganyzott 0,00038 KHZPV kábellétra, M12 csavarkészlettel csatlakoztatva, tűzihorganyzott 0,00039 KHZPV kábellétra, illesztőelem 45, forrasztott csatlakozással, tűzihorganyzott 0,00057 KHZPV kábellétra, illesztőelem 45 (forrasztott csatlakozás nélkül), tűzihorganyzott 0,00083 KHZPV kábellétra, csuklós összekötő 44, tűzihorganyzott 0,00043 F7

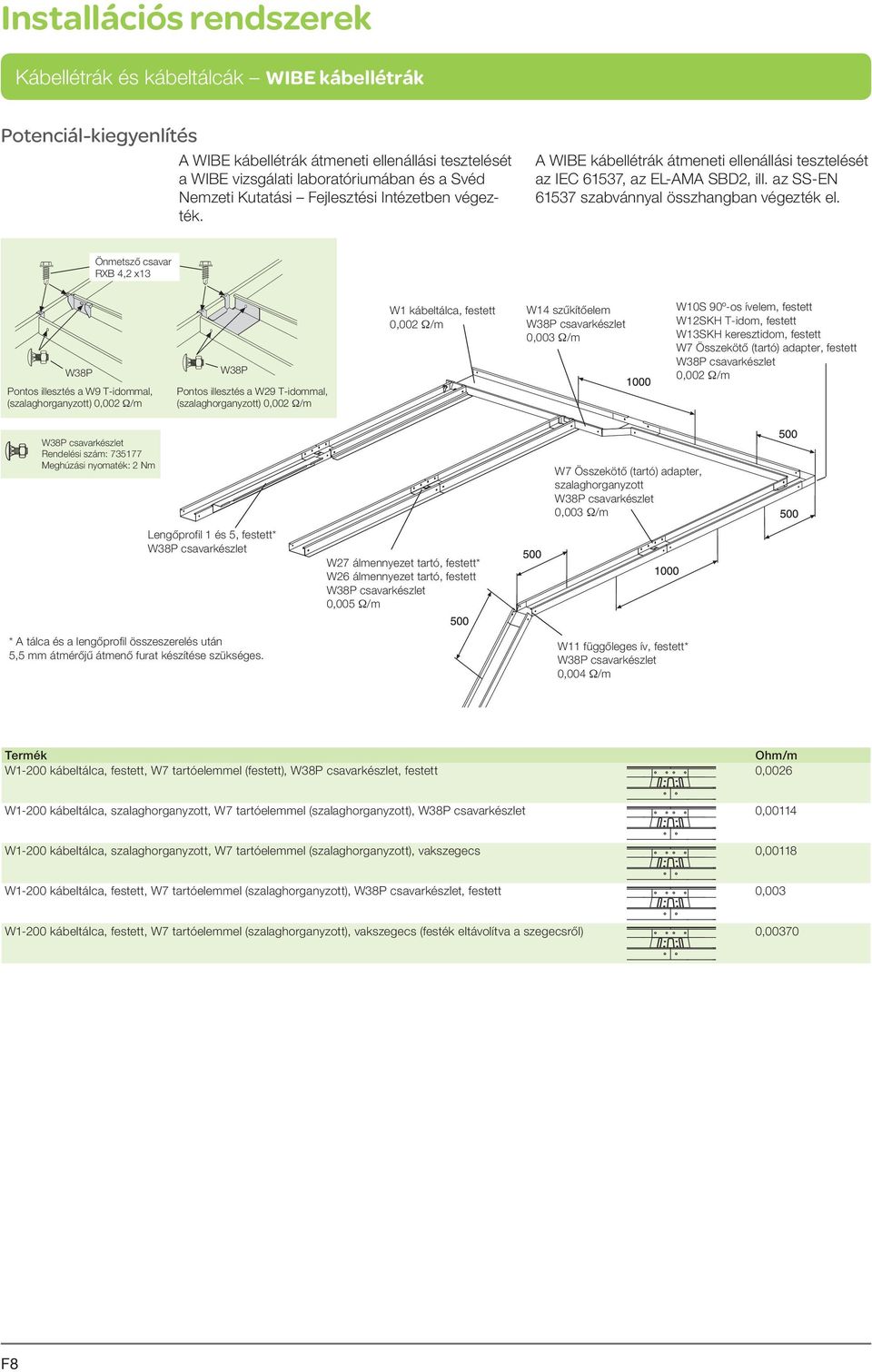

9 Kábellétrák és kábeltálcák WIBE kábellétrák Potenciál-kiegyenlítés A WIBE kábellétrák átmeneti ellenállási tesztelését a WIBE vizsgálati laboratóriumában és a Svéd Nemzeti Kutatási Fejlesztési Intézetben végezték. A WIBE kábellétrák átmeneti ellenállási tesztelését az IEC 61537, az EL-AMA SBD2, ill. az SS-EN szabvánnyal összhangban végezték el. Önmetsző csavar RXB 4,2 x13 W38P Pontos illesztés a W9 T-idoal, (szalaghorganyzott) 0,002 /m W38P Pontos illesztés a W29 T-idoal, (szalaghorganyzott) 0,002 /m W1 kábeltálca, festett 0,002 /m W14 szűkítőelem W38P csavarkészlet 0,003 /m W10S 90º-os ívelem, festett W12SKH T-idom, festett W13SKH keresztidom, festett W7 Összekötő (tartó) adapter, festett W38P csavarkészlet 0,002 /m W38P csavarkészlet : Meghúzási nyomaték: 2 Nm Lengőprofil 1 és 5, festett* W38P csavarkészlet W27 álmennyezet tartó, festett* W26 álmennyezet tartó, festett W38P csavarkészlet 0,005 /m W7 Összekötő (tartó) adapter, szalaghorganyzott W38P csavarkészlet 0,003 /m * A tálca és a lengőprofil összeszerelés után 5,5 átmérőjű átmenő furat készítése szükséges. W11 függőleges ív, festett* W38P csavarkészlet 0,004 /m Termék Ohm/m W1-200 kábeltálca, festett, W7 tartóeleel (festett), W38P csavarkészlet, festett 0,0026 W1-200 kábeltálca, szalaghorganyzott, W7 tartóeleel (szalaghorganyzott), W38P csavarkészlet 0,00114 W1-200 kábeltálca, szalaghorganyzott, W7 tartóeleel (szalaghorganyzott), vakszegecs 0,00118 W1-200 kábeltálca, festett, W7 tartóeleel (szalaghorganyzott), W38P csavarkészlet, festett 0,003 W1-200 kábeltálca, festett, W7 tartóeleel (szalaghorganyzott), vakszegecs (festék eltávolítva a szegecsről) 0,00370 F8

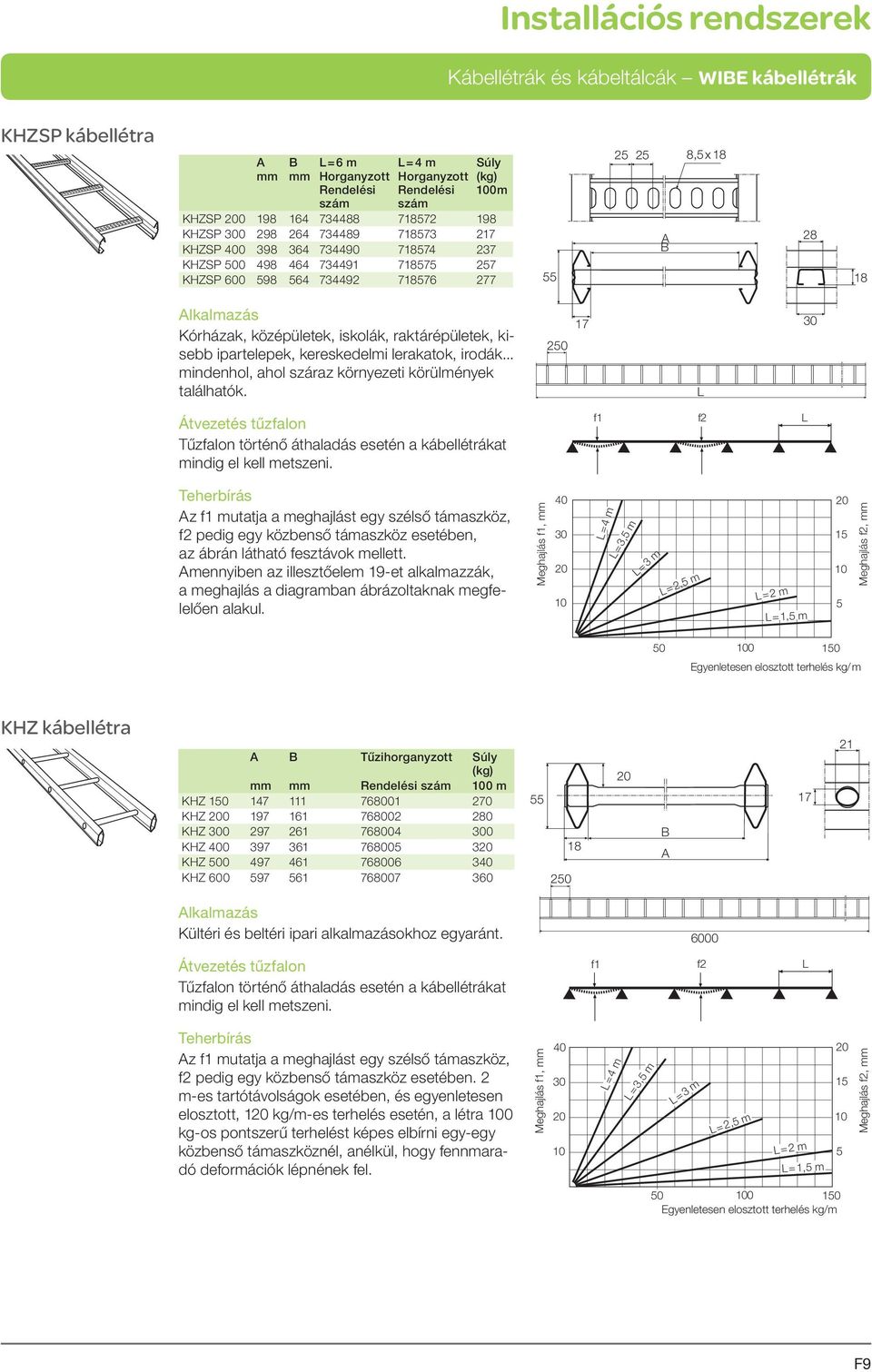

10 Kábellétrák és kábeltálcák WIBE kábellétrák KHZSP kábellétra A B L = 6 m Horganyzott Rendelési szám L = 4 m Horganyzott Rendelési szám Súly (kg) 100m KHZSP KHZSP KHZSP KHZSP KHZSP ,5 x 18 B A Alkalmazás Kórházak, középületek, iskolák, raktárépületek, kisebb ipartelepek, kereskedelmi lerakatok, irodák... mindenhol, ahol száraz környezeti körülmények találhatók. Átvezetés tűzfalon Tűzfalon történő áthaladás esetén a kábellétrákat mindig el kell metszeni L f1 f2 L Teherbírás Az f1 mutatja a meghajlást egy szélső támaszköz, f2 pedig egy közbenső támaszköz esetében, az ábrán látható fesztávok mellett. Amennyiben az illesztőelem 19-et alkalmazzák, a meghajlás a diagramban ábrázoltaknak megfelelően alakul. Meghajlás f1, L=4 m L=3,5 m L=3 m L=2,5 m L=2 m L=1,5 m Meghajlás f2, Egyenletesen elosztott terhelés kg/m KHZ kábellétra A B Tűzihorganyzott Súly (kg) 100 m KHZ KHZ KHZ KHZ KHZ KHZ B A Alkalmazás Kültéri és beltéri ipari alkalmazásokhoz egyaránt. Átvezetés tűzfalon Tűzfalon történő áthaladás esetén a kábellétrákat mindig el kell metszeni f1 f2 L Teherbírás Az f1 mutatja a meghajlást egy szélső támaszköz, f2 pedig egy közbenső támaszköz esetében. 2 m-es tartótávolságok esetében, és egyenletesen elosztott, 120 kg/m-es terhelés esetén, a létra 100 kg-os pontszerű terhelést képes elbírni egy-egy közbenső támaszköznél, anélkül, hogy fennmaradó deformációk lépnének fel. Meghajlás f1, L=4 m L=3,5 m L=3 m L=2,5 m L=2 m L=1,5 m Meghajlás f2, Egyenletesen elosztott terhelés kg/m F9

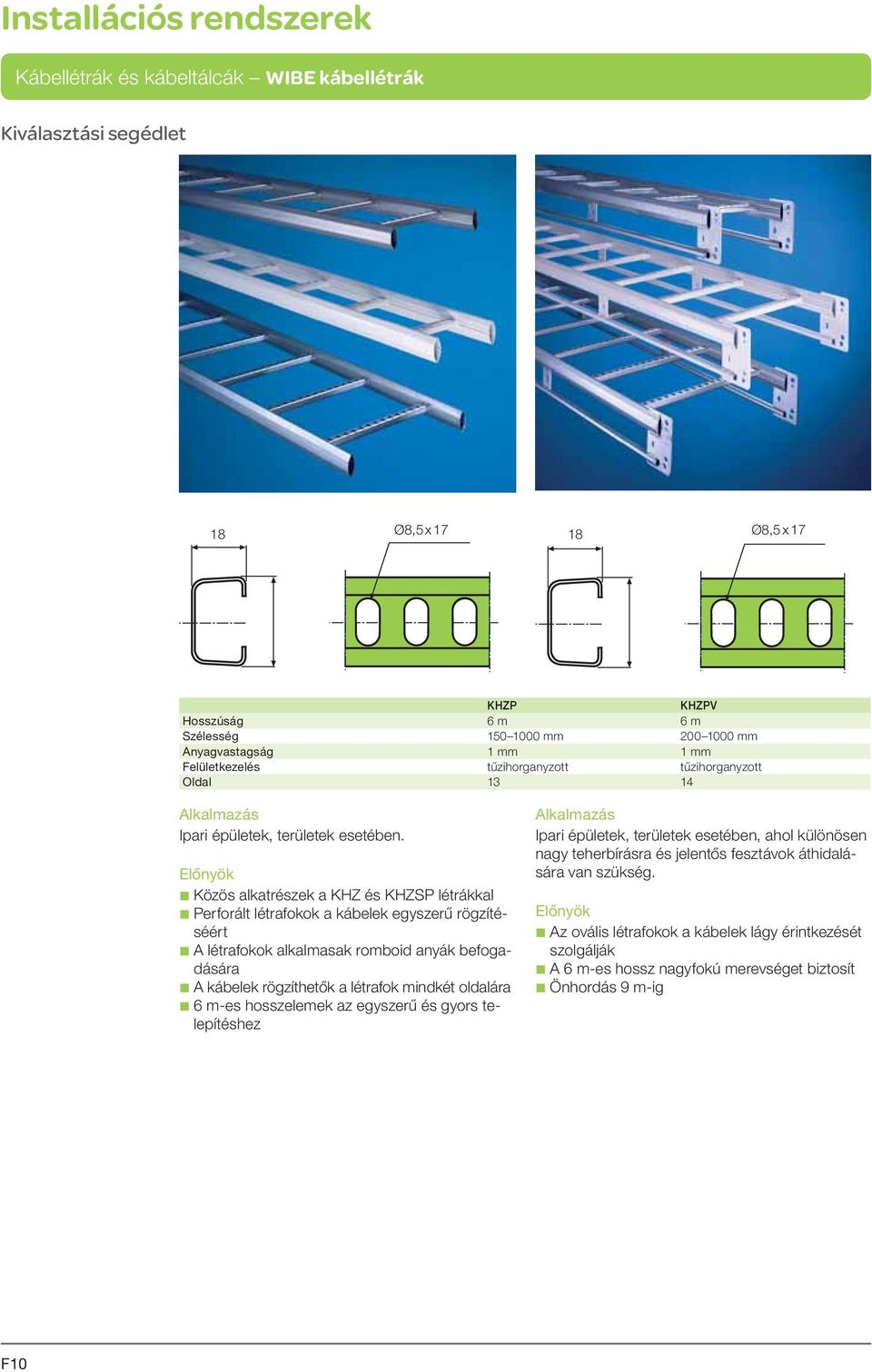

11 Kábellétrák és kábeltálcák WIBE kábellétrák Kiválasztási segédlet 18 Ø8,5 x Ø8,5 x KHZP KHZPV Hosszúság 6 m 6 m Szélesség Anyagvastagság 1 1 Felületkezelés tűzihorganyzott tűzihorganyzott Oldal Alkalmazás Ipari épületek, területek esetében. Előnyök b Közös alkatrészek a KHZ és KHZSP létrákkal b Perforált létrafokok a kábelek egyszerű rögzítéséért b A létrafokok alkalmasak romboid anyák befogadására b A kábelek rögzíthetők a létrafok mindkét oldalára b 6 m-es hosszelemek az egyszerű és gyors telepítéshez Alkalmazás Ipari épületek, területek esetében, ahol különösen nagy teherbírásra és jelentős fesztávok áthidalására van szükség. Előnyök b Az ovális létrafokok a kábelek lágy érintkezését szolgálják b A 6 m-es hossz nagyfokú merevséget biztosít b Önhordás 9 m-ig F10

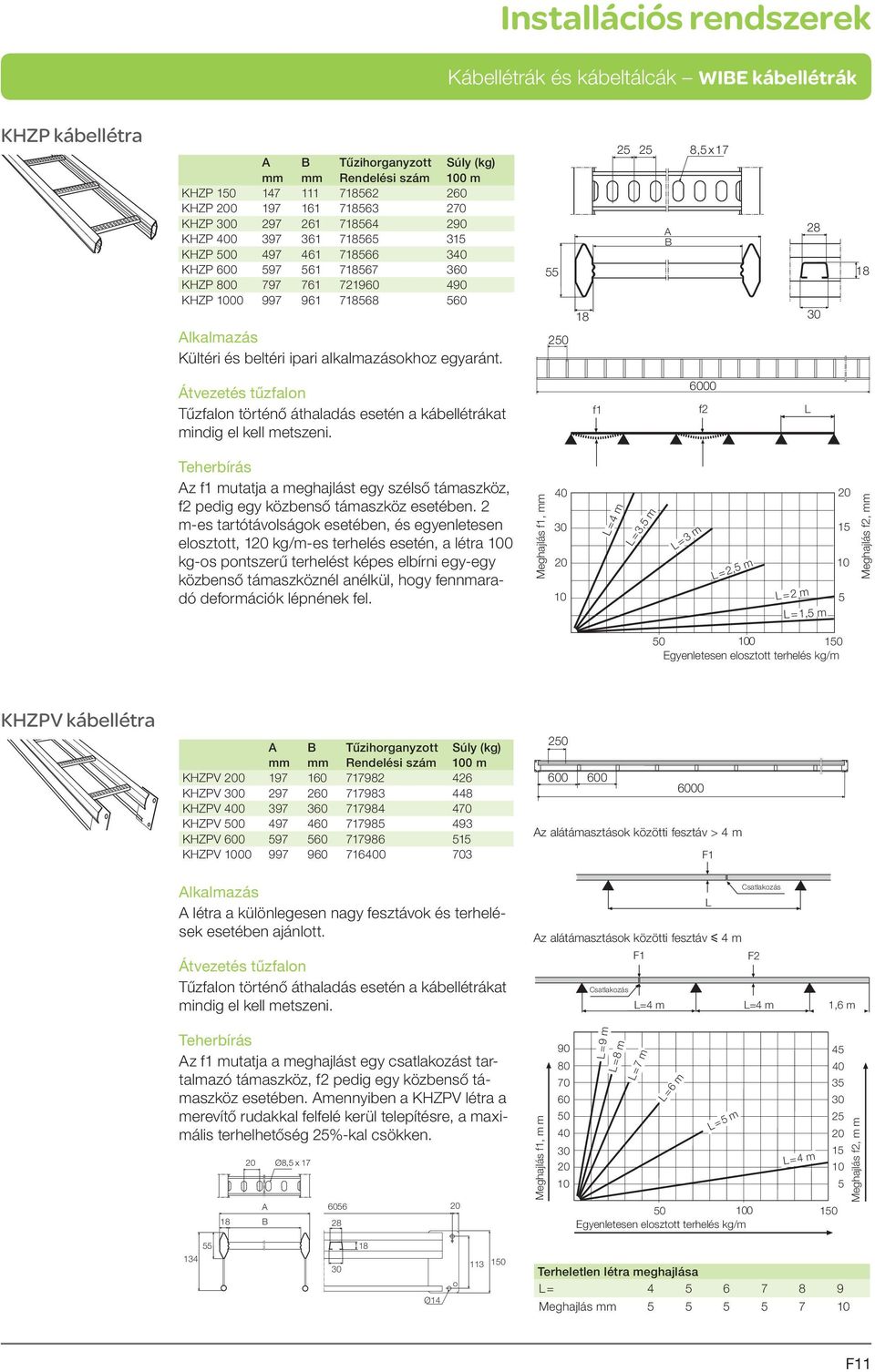

12 Kábellétrák és kábeltálcák WIBE kábellétrák KHZP kábellétra A B Tűzihorganyzott Súly (kg) 100 m KHZP KHZP KHZP KHZP KHZP KHZP KHZP KHZP Alkalmazás Kültéri és beltéri ipari alkalmazásokhoz egyaránt ,5 x 17 A B Átvezetés tűzfalon Tűzfalon történő áthaladás esetén a kábellétrákat mindig el kell metszeni f1 f2 L Teherbírás Az f1 mutatja a meghajlást egy szélső támaszköz, f2 pedig egy közbenső támaszköz esetében. 2 m-es tartótávolságok esetében, és egyenletesen elosztott, 120 kg/m-es terhelés esetén, a létra 100 kg-os pontszerű terhelést képes elbírni egy-egy közbenső támaszköznél anélkül, hogy fennmaradó deformációk lépnének fel. Meghajlás f1, L=4 m L=3,5 m L=3 m L=2,5 m L=2 m L=1,5 m Meghajlás f2, Egyenletesen elosztott terhelés kg/m KHZPV kábellétra A B Tűzihorganyzott Súly (kg) 100 m KHZPV KHZPV KHZPV KHZPV KHZPV KHZPV Az alátámasztások közötti fesztáv > 4 m F1 Alkalmazás A létra a különlegesen nagy fesztávok és terhelések esetében ajánlott. Átvezetés tűzfalon Tűzfalon történő áthaladás esetén a kábellétrákat mindig el kell metszeni. Csatlakozás L Az alátámasztások közötti fesztáv y 4 m F1 F2 Csatlakozás L=4 m L=4 m 1,6 m Teherbírás Az f1 mutatja a meghajlást egy csatlakozást tartalmazó támaszköz, f2 pedig egy közbenső támaszköz esetében. Amennyiben a KHZPV létra a merevítő rudakkal felfelé kerül telepítésre, a maximális terhelhetőség 25%-kal csökken A B Ø8,5 x Meghajlás f1, m m L=9 m L=8 m L=7 m L=6 m L=5 m L=4 m Egyenletesen elosztott terhelés kg/m Meghajlás f2, m m Ø14 Terheletlen létra meghajlása L = Meghajlás F11

13 Kábellétrák és kábeltálcák WIBE kábellétrák Rendszeráttekintés KHZSP, KHZ és KHZP 1. KHZSP kábellétra 2. KHZP kábellétra 3. KHZ kábellétra 4. KHZP kábellétra 5. Tartókar Tartókar 50L, 50, 50F 7. Alátét lemez Rögzítősín Profilbilincs Tartóelem Süllyeszthető rögzítősín 24/26 x Süllyeszthető rögzítősín JSA 24/26 x Toldóelem 2J, 2FJ és 20J 14. Mennyezeti rögzítő Talpazat Talpazat 17. Függő merevítő Betonacél rögzítések 19. Illesztőelem Illesztőelem 19, Csuklós összekötő 22 és 22E 22. Leágazó illesztőelem Illesztőelem Közbenső csatlakozóretesz Szűkítőelem Profilkampó Végrögzítő Profilbilincs Saroklemez 33/1 és 33/ os ívelem 15, külső és belső 31. T- idom Keresztidom Függőleges ív Fali rögzítő 11/25, 11/ Dugó Végzáró 28, 28i 37. Profilvédő 28P 38. Végzáró 28E, 28D 39. Földelőbilincs W Szerelőlemez 35P 41. Szerelőlemez 35S 42. Szerelőlemez Szerelőlemez Fedél 45. Védőlemez Elválasztó borda Távtartó W Rögzítőcsík 49. Kapocs Kampó Gyengeáramú csatorna Kábelvezető Kábelbehúzó 54. Kábelbehúzó 55. Fedél W5 56. Támaszelem Fedélkapocs 58. Fedéltoldó 59. Fedél 90 -os ívelem belső 60. Fedél T-idom 61. Rögzítő HT Jelölőlap Kábelbilincs A- és R-típus 64. Kábelvédő EM 65. Csavarkészletek 66. Tágulóhüvelyes csavar 67. Függőleges elemek és függő/rögzítő sínek , , 64 11, , , F12

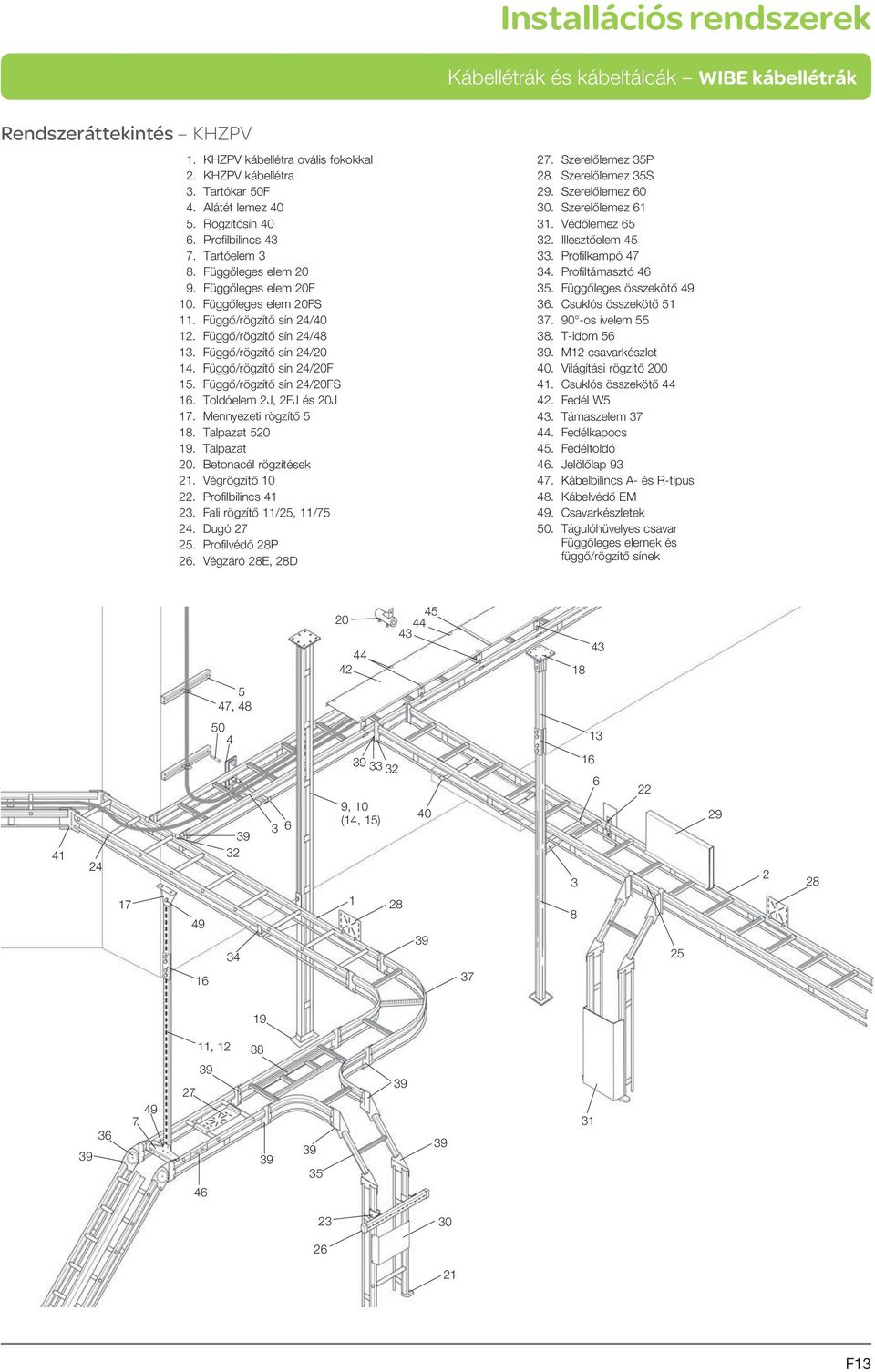

14 Kábellétrák és kábeltálcák WIBE kábellétrák Rendszeráttekintés KHZPV 1. KHZPV kábellétra ovális fokokkal 2. KHZPV kábellétra 3. Tartókar 50F 4. Alátét lemez Rögzítősín Profilbilincs Tartóelem 3 8. Függőleges elem Függőleges elem 20F 10. Függőleges elem 20FS 11. Függő/rögzítő sín 24/ Függő/rögzítő sín 24/ Függő/rögzítő sín 24/ Függő/rögzítő sín 24/20F 15. Függő/rögzítő sín 24/20FS 16. Toldóelem 2J, 2FJ és 20J 17. Mennyezeti rögzítő Talpazat Talpazat 20. Betonacél rögzítések 21. Végrögzítő Profilbilincs Fali rögzítő 11/25, 11/ Dugó Profilvédő 28P 26. Végzáró 28E, 28D 27. Szerelőlemez 35P 28. Szerelőlemez 35S 29. Szerelőlemez Szerelőlemez Védőlemez Illesztőelem Profilkampó Profiltámasztó Függőleges összekötő Csuklós összekötő os ívelem T-idom M12 csavarkészlet 40. Világítási rögzítő Csuklós összekötő Fedél W5 43. Támaszelem Fedélkapocs 45. Fedéltoldó 46. Jelölőlap Kábelbilincs A- és R-típus 48. Kábelvédő EM 49. Csavarkészletek 50. Tágulóhüvelyes csavar Függőleges elemek és függő/rögzítő sínek , , 10 (14, 15) , F13

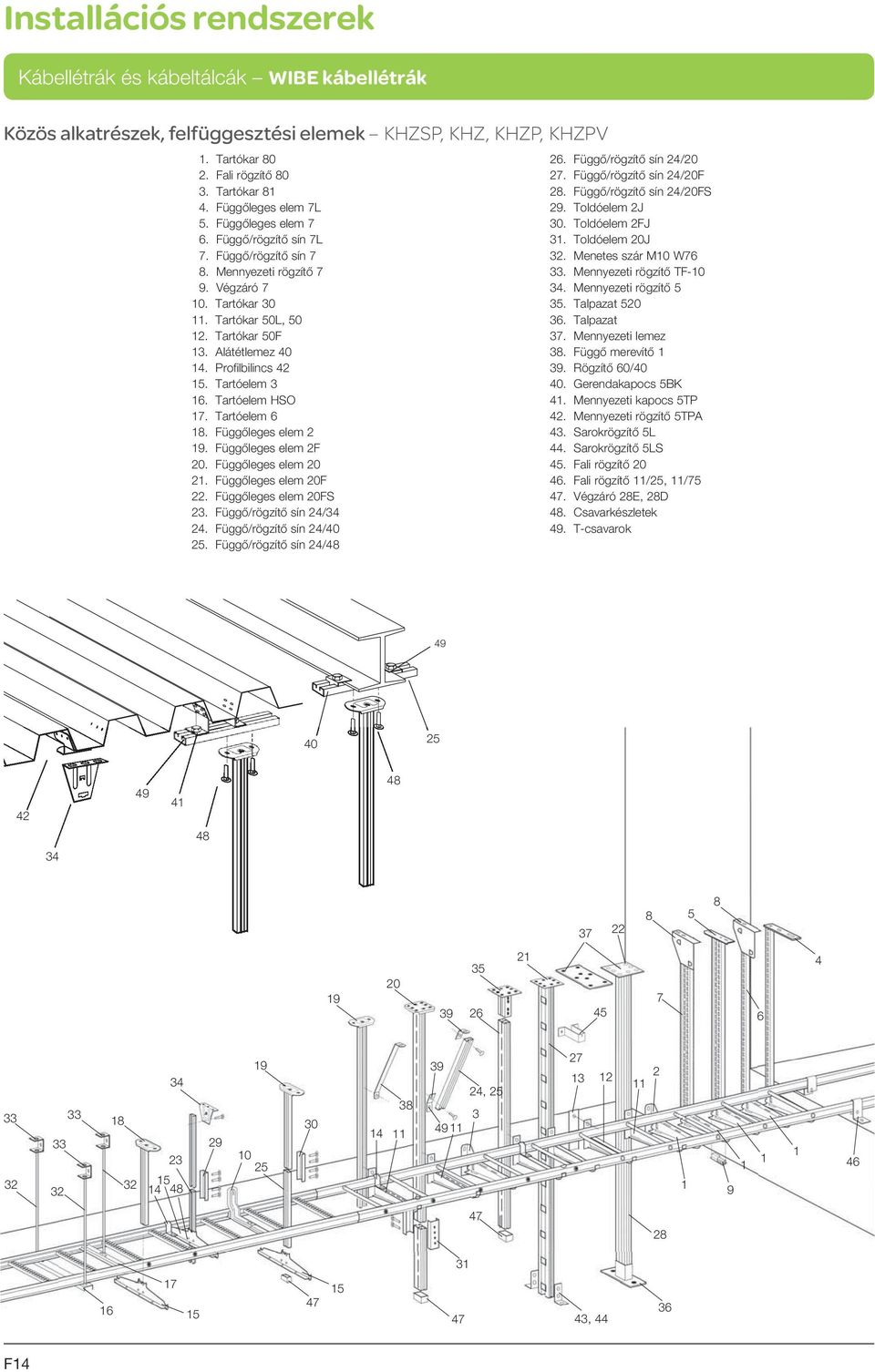

15 Kábellétrák és kábeltálcák WIBE kábellétrák Közös alkatrészek, felfüggesztési elemek KHZSP, KHZ, KHZP, KHZPV 1. Tartókar Fali rögzítő Tartókar Függőleges elem 7L 5. Függőleges elem 7 6. Függő/rögzítő sín 7L 7. Függő/rögzítő sín 7 8. Mennyezeti rögzítő 7 9. Végzáró Tartókar Tartókar 50L, Tartókar 50F 13. Alátétlemez Profilbilincs Tartóelem Tartóelem HSO 17. Tartóelem Függőleges elem Függőleges elem 2F 20. Függőleges elem Függőleges elem 20F 22. Függőleges elem 20FS 23. Függő/rögzítő sín 24/ Függő/rögzítő sín 24/ Függő/rögzítő sín 24/ Függő/rögzítő sín 24/ Függő/rögzítő sín 24/20F 28. Függő/rögzítő sín 24/20FS 29. Toldóelem 2J 30. Toldóelem 2FJ 31. Toldóelem 20J 32. Menetes szár M10 W Mennyezeti rögzítő TF Mennyezeti rögzítő Talpazat Talpazat 37. Mennyezeti lemez 38. Függő merevítő Rögzítő 60/ Gerendakapocs 5BK 41. Mennyezeti kapocs 5TP 42. Mennyezeti rögzítő 5TPA 43. Sarokrögzítő 5L 44. Sarokrögzítő 5LS 45. Fali rögzítő Fali rögzítő 11/25, 11/ Végzáró 28E, 28D 48. Csavarkészletek 49. T-csavarok , , F14

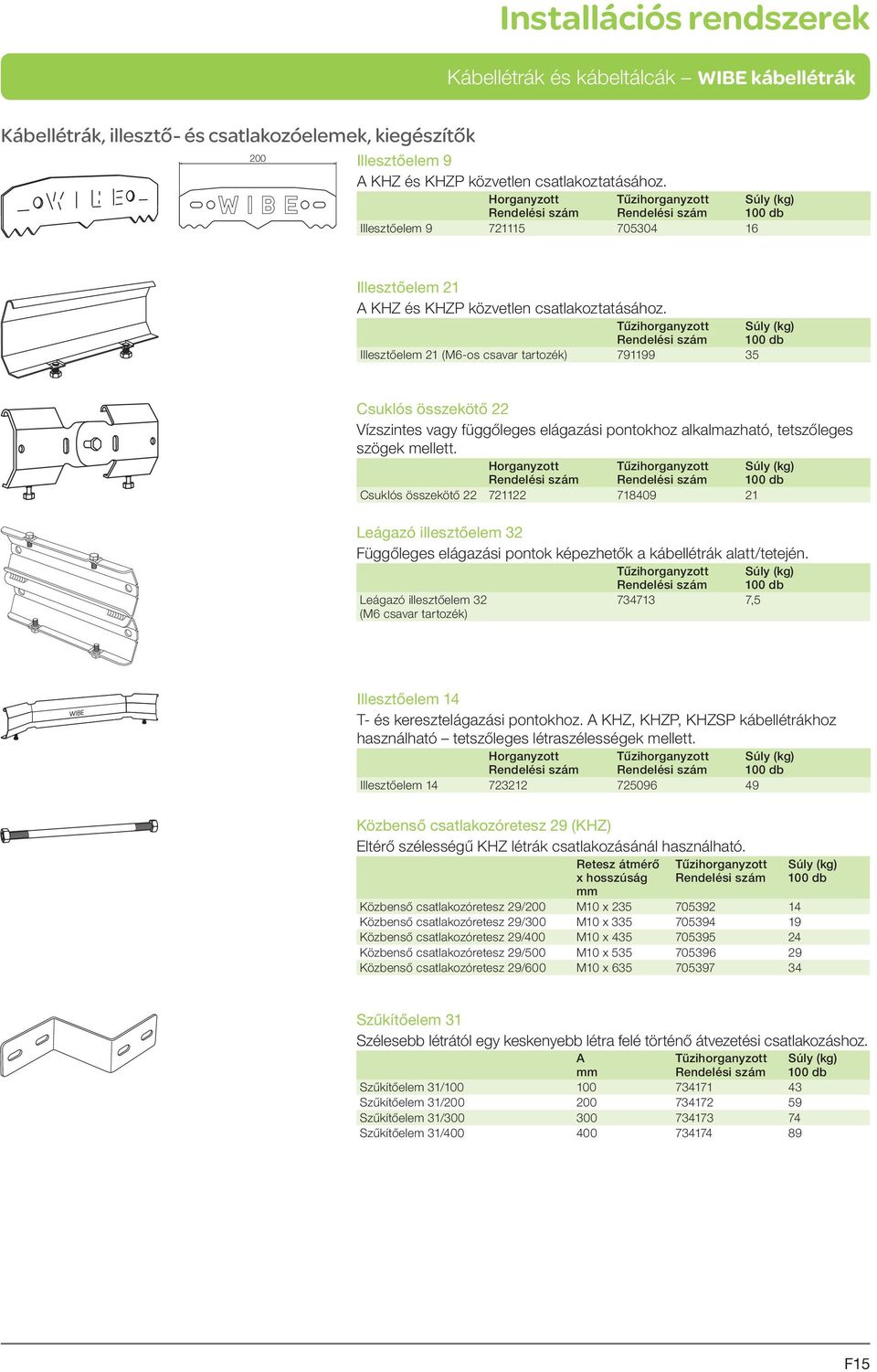

16 Kábellétrák és kábeltálcák WIBE kábellétrák Kábellétrák, illesztő- és csatlakozóelemek, kiegészítők 200 Illesztőelem 9 A KHZ és KHZP közvetlen csatlakoztatásához. Horganyzott Tűzihorganyzott Súly (kg) 100 db Illesztőelem Illesztőelem 21 A KHZ és KHZP közvetlen csatlakoztatásához. Tűzihorganyzott Illesztőelem 21 (M6-os csavar tartozék) Súly (kg) 100 db Csuklós összekötő 22 Vízszintes vagy függőleges elágazási pontokhoz alkalmazható, tetszőleges szögek mellett. Horganyzott Tűzihorganyzott Súly (kg) 100 db Csuklós összekötő Leágazó illesztőelem 32 Függőleges elágazási pontok képezhetők a kábellétrák alatt/tetején. Tűzihorganyzott Súly (kg) 100 db Leágazó illesztőelem 32 (M6 csavar tartozék) ,5 Illesztőelem 14 T- és keresztelágazási pontokhoz. A KHZ, KHZP, KHZSP kábellétrákhoz használható tetszőleges létraszélességek mellett. Horganyzott Tűzihorganyzott Súly (kg) 100 db Illesztőelem Közbenső csatlakozóretesz 29 (KHZ) Eltérő szélességű KHZ létrák csatlakozásánál használható. Retesz átmérő Tűzihorganyzott x hosszúság Közbenső csatlakozóretesz 29/200 M10 x Közbenső csatlakozóretesz 29/300 M10 x Közbenső csatlakozóretesz 29/400 M10 x Közbenső csatlakozóretesz 29/500 M10 x Közbenső csatlakozóretesz 29/600 M10 x Súly (kg) 100 db Szűkítőelem 31 Szélesebb létrától egy keskenyebb létra felé történő átvezetési csatlakozáshoz. A Tüzihorganyzott Súly (kg) 100 db Szűkítőelem 31/ Szűkítőelem 31/ Szűkítőelem 31/ Szűkítőelem 31/ F15

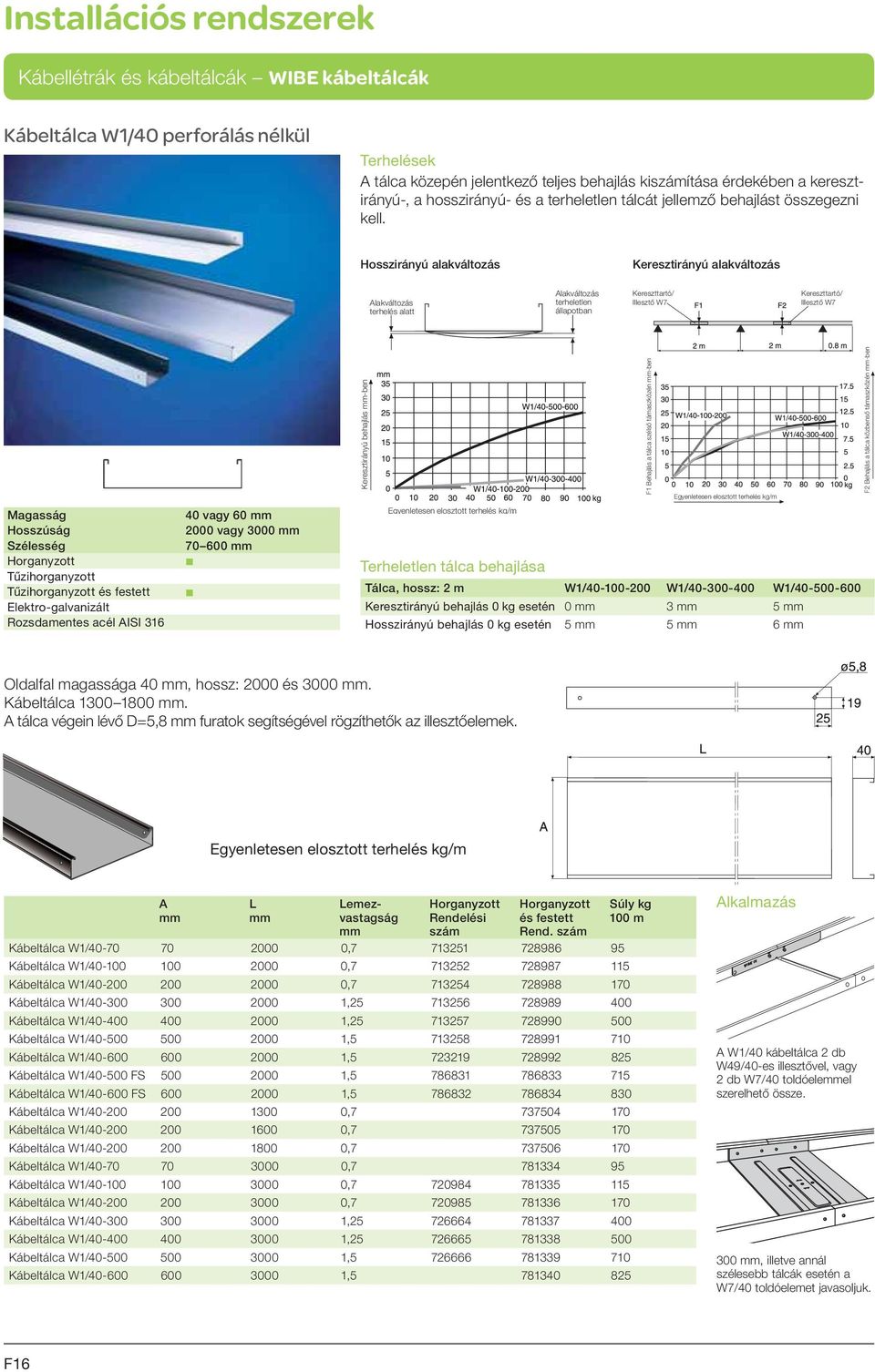

17 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálca W1/40 perforálás nélkül Terhelések A tálca közepén jelentkező teljes behajlás kiszámítása érdekében a keresztirányú-, a hosszirányú- és a terheletlen tálcát jellemző behajlást összegezni kell. Hosszirányú alakváltozás Keresztirányú alakváltozás Alakváltozás terhelés alatt Alakváltozás terheletlen állapotban Kereszttartó/ Illesztő W7 Kereszttartó/ Illesztő W7 Magasság Hosszúság Szélesség Horganyzott Tűzihorganyzott Tűzihorganyzott és festett Elektro-galvanizált Rozsdamentes acél AISI vagy vagy b b Keresztirányú behajlás -ben F1 Behajlás a tálca szélső támaszközén -ben F2 Behajlás a tálca közbenső támaszközén -ben Egyenletesen elosztott terhelés kg/m Egyenletesen elosztott terhelés kg/m Terheletlen tálca behajlása Tálca, hossz: 2 m W1/ W1/ W1/ Keresztirányú behajlás 0 kg esetén Hosszirányú behajlás 0 kg esetén Oldalfal magassága 40, hossz: 2000 és Kábeltálca A tálca végein lévő D=5,8 furatok segítségével rögzíthetők az illesztőelemek. Egyenletesen elosztott terhelés kg/m A L Lemezvastagság Horganyzott Rendelési szám Horganyzott és festett Rend. szám Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ FS , Kábeltálca W1/ FS , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Kábeltálca W1/ , Súly kg 100 m Alkalmazás A W1/40 kábeltálca 2 db W49/40-es illesztővel, vagy 2 db W7/40 toldóeleel szerelhető össze. 300, illetve annál szélesebb tálcák esetén a W7/40 toldóelemet javasoljuk. F16

18 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálca W3/40 Kábeltálca W3/40 perforált Horganyzott Magasság: 40, hossz: A tálca végein lévő D=5,8 furatok segítségével rögzíthetők az illesztőelemek. A tálca oldalfalán lévő ovális áttörések a kiegészítők rögzítésére szolgálnak. Alkalmazás Magasság Hosszúság Szélesség Horganyzott Tűzihorganyzott Tűzihorganyzott és festett Elektro-galvanizált Rozsdamentes acél AISI b b b A W3/40 kábeltálca 2 db W49/40-es illesztővel, vagy 2 db W7/40 toldóeleel szerelhető össze. 300, illetve annál szélesebb tálcák esetén a W7/40 toldóelemet javasoljuk. A L Lemez vastagság Horganyzott Horganyzott és festett Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , WBE Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , Súly kg 100 m A L Lemez vastagság Horganyzott Tűzihor ganyzott és festett Kábeltálca W3/ , WBE Kábeltálca W3/ , Kábeltálca W3/ , WBE Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , WBE Kábeltálca W3/ , Kábeltálca W3/ , Súly kg 100 m F17

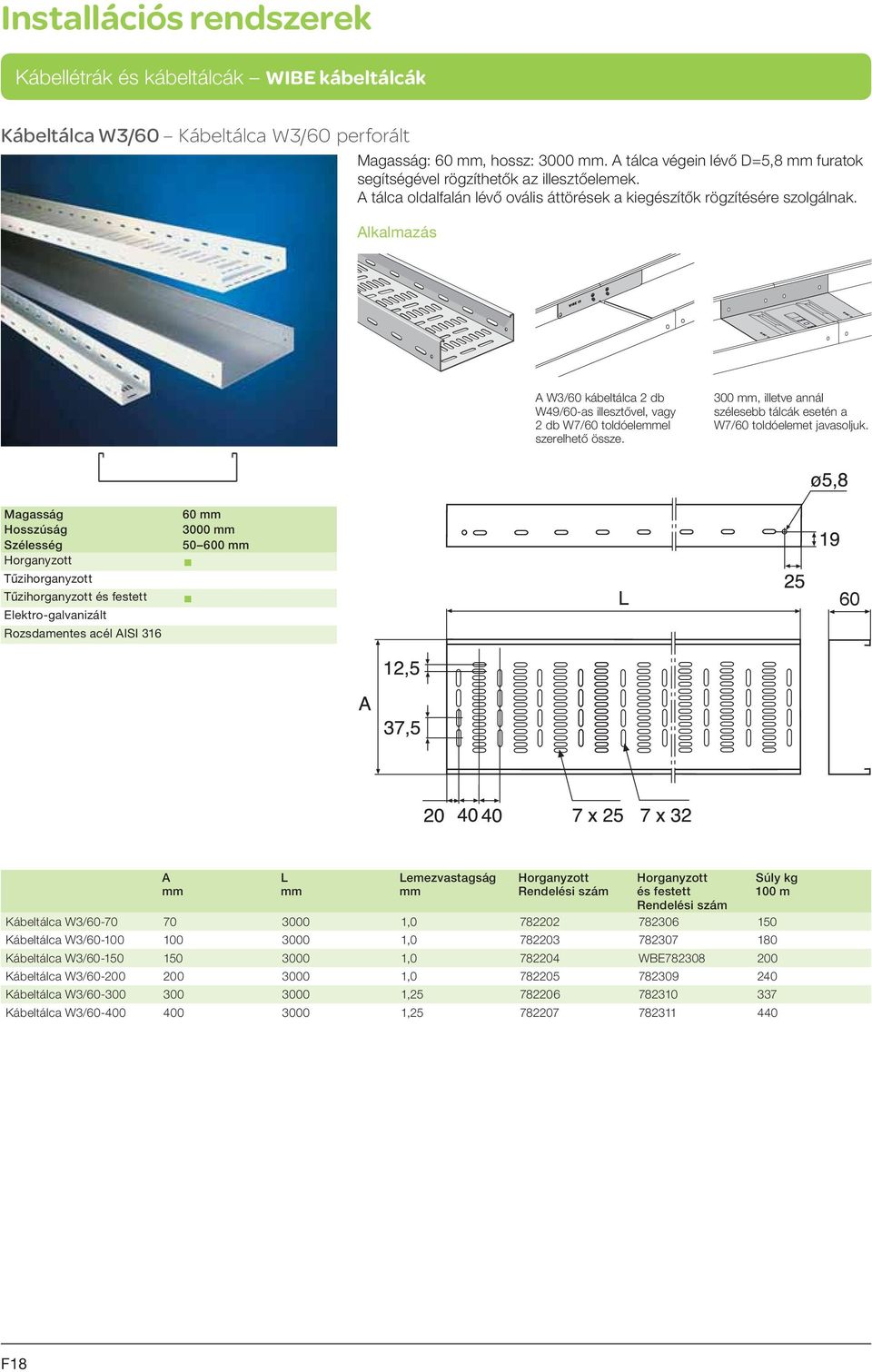

19 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálca W3/60 Kábeltálca W3/60 perforált Magasság: 60, hossz: A tálca végein lévő D=5,8 furatok segítségével rögzíthetők az illesztőelemek. A tálca oldalfalán lévő ovális áttörések a kiegészítők rögzítésére szolgálnak. Alkalmazás A W3/60 kábeltálca 2 db W49/60-as illesztővel, vagy 2 db W7/60 toldóeleel szerelhető össze. 300, illetve annál szélesebb tálcák esetén a W7/60 toldóelemet javasoljuk. Magasság Hosszúság Szélesség Horganyzott Tűzihorganyzott Tűzihorganyzott és festett Elektro-galvanizált Rozsdamentes acél AISI b b 60 A L Lemez vastagság Horganyzott Horganyzott és festett Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , WBE Kábeltálca W3/ , Kábeltálca W3/ , Kábeltálca W3/ , Súly kg 100 m F18

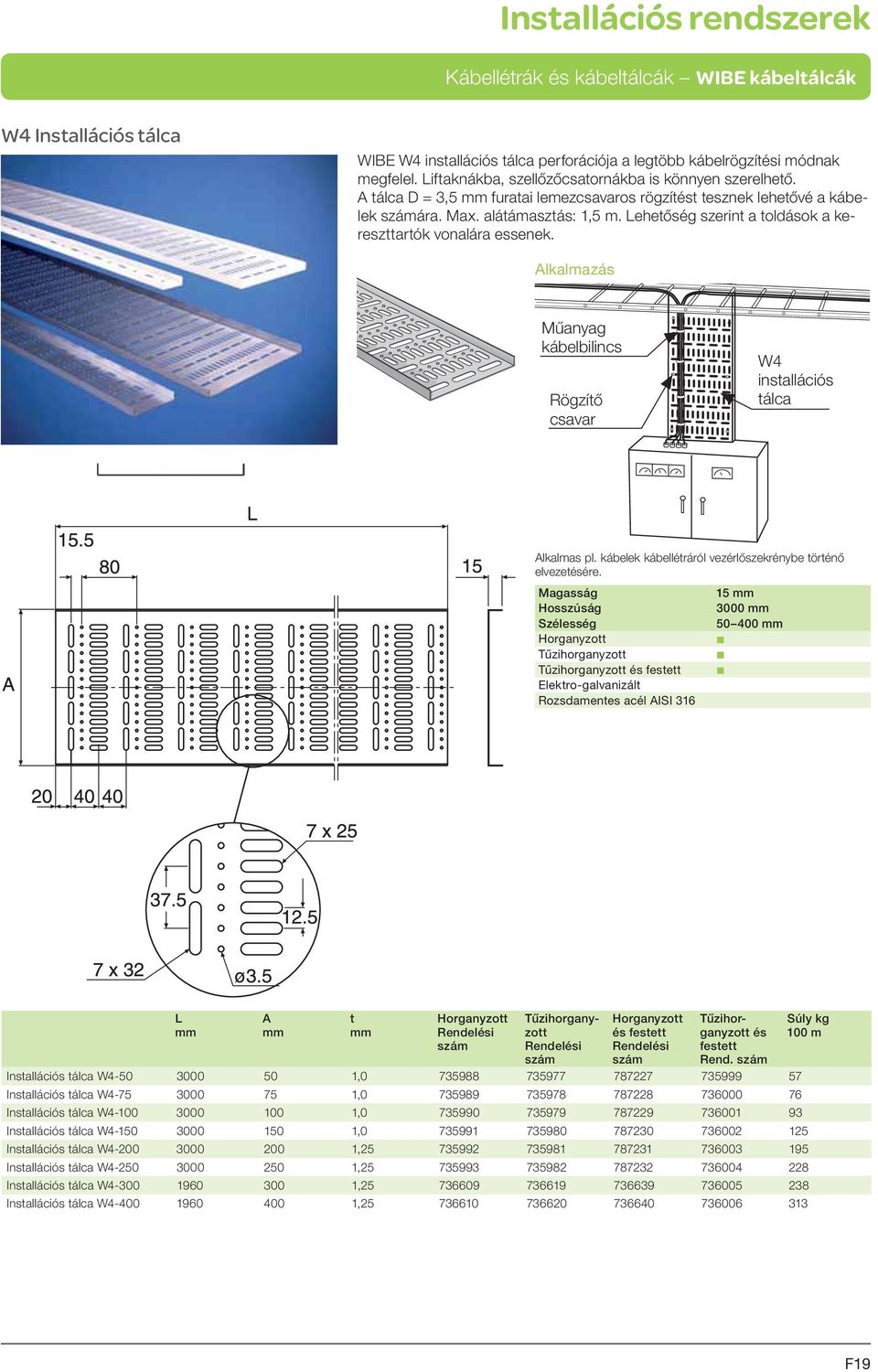

20 Kábellétrák és kábeltálcák WIBE kábeltálcák W4 Installációs tálca WIBE W4 installációs tálca perforációja a legtöbb kábelrögzítési módnak megfelel. Liftaknákba, szellőzőcsatornákba is könnyen szerelhető. A tálca D = 3,5 furatai lemezcsavaros rögzítést tesznek lehetővé a kábelek számára. Max. alátámasztás: 1,5 m. Lehetőség szerint a toldások a kereszttartók vonalára essenek. Alkalmazás Műanyag kábelbilincs Rögzítő csavar W4 installációs tálca Alkalmas pl. kábelek kábellétráról vezérlőszekrénybe történő elvezetésére. Magasság 15 Hosszúság 3000 Szélesség Horganyzott b Tűzihorganyzott b Tűzihorganyzott és festett b Elektro-galvanizált Rozsdamentes acél AISI 316 L A t Horganyzott Rendelési szám Tűzihorganyzott Rendelési szám Horganyzott és festett Rendelési szám Tűzihorganyzott és festett Rend. szám Installációs tálca W , Installációs tálca W , Installációs tálca W , Installációs tálca W , Installációs tálca W , Installációs tálca W , Installációs tálca W , Installációs tálca W , Súly kg 100 m F19

21 Kábellétrák és kábeltálcák WIBE kábeltálcák W70, W71 világítási tálca Magasság Hosszúság Szélesség Horganyzott Tűzihorganyzott Tűzihorganyzott és festett Elektro-galvanizált Rozsdamentes acél AISI vagy vagy b b b W70 világítási tálca Ajánlott illesztőelem: W7/40 A B C D t L Horganyzott Rendelési szám Horganyzott és festett Rend. szám Világítási tálca W ,5 6 1, Világítási tálca W , Világítási tálca W , Világítási tálca W , Súly kg 100 m A B C D t L Tűzihorganyzott Rendelési szám Tűzihorganyzott és festett Rend. szám Világítási tálca W ,5 6 1, WBE WBE Világítási tálca W , WBE WBE Világítási tálca W , WBE WBE Világítási tálca W , WBE WBE Súly kg 100 m W71 világítási tálca Ajánlott illesztőelem: W7/40 A B C D t L Horganyzott Rendelési szám Horganyzott és festett Rend. szám Világítási tálca W , Világítási tálca W , Súly kg 100 m F20

22 Kábellétrák és kábeltálcák WIBE kábeltálcák Rendszeráttekintés Kábeltálca rendszer W1/60, W3/60 1. Kábel tálca W1/40 2. Kábeltálca W3/40 3. Rácsos tálca 4. Szerelvény tálca W4 5. Belső tartókar W17/40 6. Állítható tartókar W Összekötő (tartó) adapter W7/40 8. Tartó adapter W Illesztőelem W49/ T-illesztőelem W9/ T-illesztőelem W29/ Végzáró W45/ Állítható ívelem W10/ Függőleges összekötő W11/ fokos ívelem W10/ T-illesztőelem 12/ X-illesztőelem W13/ Szűkítőelem W14/40 balos 19. Szűkítőelem W14/40 jobbos 20. Szűkítőelem W14/40 kétoldalas 21. Szerelőlemez W24/ Lámpatest tartó W25/ Lámpatest tartó tálca W Lámpatest tartó tálca W Tartó adapter W Tartó adapter W20A 27. Mennyezeti tartó adapter W80 és W Lámpatest tartó W Lámpatest tartó W Lámpatest tartó W Tartókar Tartókar Fali támasz Támaszlemez W Szerelősín WMS Menetes szár M8 W Menetes szár M10 W Mennyezeti tartó adapter W Mennyezeti tartó adapter W Függőleges tartó sín 7L, Mennyezeti tartó adapter Függőleges tartó adapter 7L, Támasztó heveder Támasztó fémszalag W Támasztó sín W Mennyezeti tartó adapter W Rögzítő kampó W Mennyezeti tartó 2F 49. Mennyezeti tartó adapter W8 50. Rögzítő tálca N kitölthető 51. Földelő kapocs W Fedéllemez W Elválasztó lemez Beilleszthető lemez W Támasztó fémszalag W6 56. Gyengeáramú csatorna Fedél W5 58. Fedélkapocs W Bilincses rögzítő W Lámpatest tartó W50 Csavarkészlet Rögzítő rendszer 61. Rögzítő Ogebe Álmennyezet 62. Sound Baffle kiegészítők 63. Profil W-himba 64. Fali tálca W60/40 és W60/ , , 23, F21

23 Kábellétrák és kábeltálcák WIBE kábeltálcák Fali, mennyezeti tartók, rögzítőelemek áttekintése 1. Belső tartókar W17/40 2. Állítható tartókar W Összekötő (tartó) adapter W7/40 4. Tartó adapter W Állítható tartókar W Tartó adapter W Összekötő (tartó) adapter W7/60 8. Tartó adapter W Tartó adapter W Tartó adapter W20A Tartó adapter W20A Mennyezeti tartó adapter W Mennyezeti tartó adapter W Tartókar Tartókar Fali támasz Támaszlemez W Menetes szár W Mennyezeti tartó adapter W Mennyezeti tartó adapter W Függőleges tartó sín 7L, Mennyezeti tartó adapter Függőleges tartó adapter 7L, Záródugó Függőleges tartó sín 24/ Mennyezeti tartó adapter Adapter 60/ Támasztó heveder Támasztó fémszalag W Támasztó sín W Mennyezeti tartó adapter W Mennyezeti tartó Mennyezeti tartó 2F 34. Mennyezeti tartó Mennyezeti tartó adapter W8 36. Mennyezeti tartó adapter W8S 37. Csavar készlet Rögzítő rendszer , (5) , (7) 4, (6) F22

24 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő- és csatlakozóelemek, kiegészítők W1860 állítható falikar W1/60 és W3/60 kábeltálcák belső rögzítéséhez. W W Állítható tartókar A B C D Horganyzott Horganyzott és festett Állítható falikar W Állítható falikar W Állítható falikar W Állítható falikar W Állítható falikar W Állítható falikar W Súly kg 100 db W1960 tartókar W1/60 és W3/60 kábeltálcák belső rögzítéséhez. A A Horganyzott Horganyzott és festett Tartókar W Tartókar W Tartókar W Tartókar W Tartókar W Tartókar W Súly kg 100 db F23

25 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő- és csatlakozóelemek, kiegészítők W7/60 toldóelem W7/60 100,200,300,400 W7/60 500,600 W7/60 70,150 A B Merevítőként vagy toldóelemként használható a W1/60 és a W3/60 tálcákhoz. W1/60FS (megerősített) tálcák toldása esetén a W49/60 illesztőelem is szükséges. Lemezvastagság Horganyzott Horganyzott, festett Tartó/illesztőelem W7/ , Tartó/illesztőelem W7/ , Tartó/illesztőelem W7/ , WBE Tartó/illesztőelem W7/ , Tartó/illesztőelem W7/ , Tartó/illesztőelem W7/ , Illesztő W7/ , Illesztő W7/ , Súly kg 100 db F24

26 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő és csatlakozóelemek, kiegészítők W49/60 oldalkapcsoló elem W1/60 és W3/60 tálcák szilárd illesztéséhez. Horganyzott Horganyzott, festett Súly kg 100 db Oldalkapcsoló elem W49/ T-idom W29/60 A tálca oldalfalára egyszerűen illeszthető, biztonságos rögzítésű. A Horganyzott Horganyzott, festett Súly kg 100 db T-elem W29/ T-elem W29/ WBE T-elem W29/ WBE T-elem W29/ WBE T-elem W29/ WBE T-elem W29/ WBE T-elem W29/ WBE F25

27 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő és csatlakozóelemek, kiegészítők W10/60 állítható ívelem W1/60 és W3/60 Kábeltálcák állítható vízszintes kanyareleme. A tálcákba betolva csavarral rögzíthető. A Lemez vastagság Horganyzott Horganyzott, festett Állítható ívelem W10/ , Állítható ívelem W10/ , Állítható ívelem W10/ ,0 WBE WBE Állítható ívelem W10/ , Állítható ívelem W10/ , Állítható ívelem W10/ , Állítható ívelem W10/ , Állítható ívelem W10/ , Súly kg 100 db Függőleges ív W1/60 és W3/60 Kábeltálcák állítható függőleges kanyareleme. A tálcákba betolva csavarral rögzíthető. 9 x 19 áttörés, 70, 100, 200 szélességben Ø 6,5 A L Lemezvastagság Horganyzott Horganyzott, festett Súly kg 100 db Függőleges ív W11/ , Függőleges ív W11/ , Függőleges ív W11/ ,7 WBE WBE Függőleges ív W11/ , Függőleges ív W11/ , Függőleges ív W11/ , Függőleges ív W11/ , Függőleges ív W11/ , F26

28 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő- és csatlakozóelemek, kiegészítők W12/60 T-idom W1/60 és W3/60 tálcák derékszögű elágazását teszi lehetővé. A tálcákba betolva csavarral rögzíthető. A Lemez vastagság Horganyzott Horganyzott, festett T-idom W12/ , T-idom W12/ , T-idom W12/ , WBE T-idom W12/ , T-idom W12/ , T-idom W12/ , T-idom W12/ , T-idom W12/ , T-idom W12/ FS 497 1, T-idom W12/ FS 597 1, Súly kg 100 db W14/60 szűkítőelem, bal W1/60 és W3/60 kábeltálcák eltérő szélességű elemeit kapcsolja össze, a tálcákban csavarral rögzíthető. A B Lemezvastagság Horganyzott Rendelési szám Horganyzott, festett Rend. szám Szűkítőelem W14/ bal , Szűkítőelem W14/ bal , Szűkítőelem W14/ bal , Szűkítőelem W14/ bal , Szűkítőelem W14/ bal , Szűkítőelem W14/ bal , Súly kg 100 db F27

29 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő- és csatlakozóelemek, kiegészítők W14/60 szűkítőelem, jobb W1/60 és W3/60 kábeltálcák eltérő szélességű elemeit kapcsolja össze, a tálcákban csavarral rögzíthető. A B Lemezvastagság Horganyzott Horganyzott, festett Szűkítőelem W14/ jobb , Szűkítőelem W14/ jobb , Szűkítőelem W14/ jobb , Szűkítőelem W14/ jobb , Szűkítőelem W14/ jobb , Szűkítőelem W14/ jobb , Súly kg 100 db W15/60 szűkítőelem, egyenes W1/60 és W3/60 kábeltálcák eltérő szélességű elemeit kapcsolja össze, a tálcákban csavarral rögzíthető. A B Lemezvastagság Horganyzott Horganyzott, festett Súly kg 100 db Szűkítőelem W15/ egyenes , Szűkítőelem W15/ egyenes , Szűkítőelem W15/ egyenes , Szűkítőelem W15/ egyenes , Szűkítőelem W15/ egyenes , Szűkítőelem W15/ egyenes , F28

30 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő és csatlakozóelemek, kiegészítők W45/60 végzáró W1/60 ill. W3/60 kábeltálcák végzáró eleme. A Lemez vastagság Horganyzott Horganyzott, festett Végzáró W45/ , Végzáró W45/ , Végzáró W45/ , Végzáró W45/ , Végzáró W45/ , Végzáró W45/ , Végzáró W45/ , Súly kg 100 db W24/60 Lámpatartó adapter W1/60 ill. W3/60 kábeltálcákra szerelhető, lámpatest vagy kötődoboz rögzítésére alkalmas. Lemez vastagság Horganyzott, festett Lámpatartó adapter W24/60 1, Súly kg 100 db F29

31 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő- és csatlakozóelemek, kiegészítők 39/55 elválasztó W1/60 és W3/60 kábeltálcák belső elválasztását biztosítja. Lemezvastagság H Horganyzott Horganyzott, festett Elválasztó 39/55 0, Súly kg 100 db W6 rögzítő heveder A rögzítőheveder a 39/55 elválasztólemez oldalsó rögzítését biztosítja L Horganyzott Súly kg 100 db Rögzítő heveder W ,0 Rögzítő heveder W ,4 Rögzítő heveder W ,8 Rögzítő heveder W ,3 Rögzítő heveder W ,7 Rögzítő heveder W ,2 Rögzítő heveder W ,6 F30

32 Kábellétrák és kábeltálcák WIBE kábeltálcák Kábeltálcák, illesztő- és csatlakozóelemek, kiegészítők W47/60 illesztő fedél W1/60 ill. W3/60 összeillesztett kábeltálcák esetleges illesztési hézagjainak elfedését biztosítja. B Lemezvastagság Horganyzott Horganyzott, festett Illesztő fedél W47/ ,5 1, Illesztő fedél W47/ ,5 1, Illesztő fedél W47/ , Illesztő fedél W47/ , Illesztő fedél W47/ , Illesztő fedél W47/ ,5 1, Illesztő fedél W47/ ,5 1, Súly kg 100 db F31

33 Tokozott síncsatorna rendszerek Canalis síncsatorna rendszer 630 A-ig KDP síncsatornák világítási és dugaszolóaljzatos elosztáshoz b Flexibilis 20 A-es síncsatorna. b Használat: abban az esetben, ha a világítótestek rögzítése megoldott az épület szerkezetéhez (álmennyezet, gerenda stb.). b Rendelhető 192 m-es hosszra csévélve, háromvagy ötvezetős kivitelben. b A felerősítőrendszer lehetővé teszi a KDP felfogatását minden épülettípushoz. b 10 és 16 A-es csatlakozódobozok, fix vagy választható póluskiosztással. Szerelési útmutató Speciális csatalkozódoboz világításvezérléshez Háromszintű világítás KBA síncsatornák áramvezetésre és a lámpatestek táplálásra, tartására b Merev 25 A-es síncsatorna. b Rendelhető 3 m-es hosszban, három- vagy ötvezetős kivitelben. b 10 és 16 A-es csatlakozódobozok, fix vagy választható póluskiosztással. Szerelési útmutató Tökéletes merevség az összekötési pontokon is Háromfázisú elemek használatával háromszintű világítás alakítható ki KBX világítási fénycsősor a magas fényigényű épületek megvilágításához b Merev 25 A-es síncsatorna T8 típusú fénycsövek (d = 26 ) befogadására, táplálására. b Rendelhető 3 m-es hosszban. Szerelési útmutató A KBX fénycsősor kereskedelmi terek megvilágítását biztosítja Magas színvonalú szerelés F32

34 Tokozott síncsatorna rendszerek Canalis síncsatorna rendszer 630 A-ig KN síncsatornák kisteljesítményű elosztáshoz A b A-es fogyasztókhoz. b Canalis KBA és KDP világítási rendszerek táplálására. b Rendelhető 3 m-es hosszban. b Leágazódobozok moduláris készülékekhez vagy biztosítókhoz. b Leágazódobozok dugaszolóaljazattal. Szerelési útmutató Páratlan variációs lehetőségek, leágazási helyek 0,5 méterenként KS síncsatornák közepes teljesítményű elosztáshoz A b 160 A-es fogyasztókhoz. b Rendelhető 3 m-es hosszban. b Leágazódobozok moduláris készülékekhez, biztosítókhoz vagy megszakítókhoz. b Leágazódobozok dugaszolóaljzattal. Szerelési útmutató Könnyű és kényelmes kezelés Tökéletes érintkezés, ezüstözött rézérintkezőkkel F33

35 Tokozott síncsatorna rendszerek Canalis síncsatorna rendszer 630 A-ig Canalis a munkagépeknél és a gyárakban Példa: műanyag présüzem A gyár jellemzői: b terület: 1500 m 2 (50 x 30 m) b fogyasztók: v 30 műanyag fröccsöntő v fénycsővilágítás Prisma Plus G kapcsolószekrény A beépített Canalis elemek Az erőátvitelhez 1 2 db 400 A-es KS sín, 48 m hosszú, kábelcsatornával, 15 x 50 A és 4 x 100 A leágazódobozokkal felszerelve, 2 1 db 100 A-es KN sín, 24 m hosszú, 5 x 16 A és 1 x 25 A leágazódobozokkal felszerelve. A világításhoz 3 KBA világítási sín, 3 x 48 m és 1 x 21 m hosszú, 4 48 db KBL ipari lámpatest (2x58 W). Canalis a raktárban Példa: A raktár jellemzői: b terület: 4800 m 2 (60 x 80 m) b fogyasztók: v automatikus ajtók v akkumulátortöltő a villástargoncákhoz v T5 fénycsővilágítás (2x80 W) Prisma Plus G kapcsolószekrény A beépített Canalis elemek Az erőátvitelhez 1 1 db 160 A-es KNA sín, 15 m hosszú, akkutöltők táplálásához, 2 1 db 63 A-es KNA sín, 75 m hosszú, automatikus ajtók táplálásához. A világításhoz 3 1 db KNA sín, 57 m hosszú, világítási körök táplálásához, 4 9 db KBA 25 A-es sín, 6 x 75 m hosszú, 1 x 42 m hosszú és 2 x 29 m hosszú 5 90 db KBL T5 fénycsővilágítás, 2 x 80 W. F34

36 Tokozott síncsatorna rendszerek Canalis síncsatorna rendszer 630 A-ig Canalis a szupermarketekben Példa: Az épület jellemzői: b terület: 600 m 2 (30 x 20 m) b fogyasztók: v hűtőpultok és pénztárak v fénycsöves világítás. Prisma Plus G kapcsolószekrény A beépített Canalis elemek Az erőátvitelhez db 25 A-es KBA sín, 12 m hosszú a hűtőpultok és pénztárak betáplálásához, A fogyasztók 3 4 db KBX 2 x 58 W világítóvonal, 25 m hosszú az eladótérhez, 4 1 db KBX 2 x 58 W világítóvonal, 12 m hosszú, a pénztárakhoz Canalis az irodákban Példa: osztott terű irodák Az iroda jellemzői: b terület: 1000 m 2 (40 x 25 m) b fogyasztók: v dugaszolóaljzatok és VDI hálózat betáplálása v fénycsővilágítás (3 x 36 W). Prisma Plus G kapcsolószekrény A beépített Canalis elemek Az erőátvitelhez 1 2 db 63 A-es KN sín, 21 m hosszú, a világítási körök táplálására. A világításhoz 2 4 db KDP sín, 21 m hosszú, 180 db 3x36 W lámpatest táplálásához 7 db KBC egyáramkörös kapcsolóegység az irodákhoz, 1 db KBC kétáramkörös kapcsolóegység a tárgyalókhoz, 3 db időzítőegység a bejárathoz, mosdóhoz és a folyosóhoz. F35

37 Tokozott síncsatorna rendszerek Canalis KDP síncsatornák KDP síncsatornák Sínelemek b Névleges áram: 20 A b 2- vagy 4-vezetős kivitelben Vezetők száma Leágazóelemek Egyfázisú L+N+PE Tekercs távolsága () m KDP20ED m KDP20ED m KDP20ED m KDP20ED Háromfázisú 3L+N+PE m KDP20ED m KDP20ED m KDP20ED m KDP20ED Rögzítőrendszer b A rögzítőrendszer feladata a KDP flexibilis síncsatorna rögzítése épületszerkezeti elemekhez. Rögzítés Méret () Rendelhető (db) Perforált lemez KDPZF10 kábel álcára Rácsos kábeltartóra Ø 4...Ø KDPZF14 Fémszerkezetre KDPZF KDPZF KDPZF KDPZF13 Fára vagy betonra szalagos kábel - rögzítővel betoncsavaros rögzítővel 8 -es furatátmérőhöz 100 KDPZF KDPZF21 Betápláló elemek (végborítóval szállítva) b A betápláló elemek tápkábelen keresztül táplálják a KDP flexibilis síncsatornát. Szerelés Csatlakozás Kapocsra ( 2 ) Tömszelence max. Ø () Jobbra vagy balra 4 PG 16, Ø 15 KDP20ABG4 Leágazóelemek Csatorna típusa Polaritás Jelzőszín Rendel he tő (db) Leágazó dugaszolók direkt csatlakozással 10 A-es fix polaritással L1 + N zöld 10 KBC10DCS101 L2 + N sárga 10 KBC10DCS201 L3 + N barna 10 KBC10DCS A-es leágazó dugaszoló fáziskiválasztással Huzalozás nélkül / 1 m hoszszú S05Z1Z1-F 3 x 1,5 ² vezetékkel huzalozva bármelyik polaritás 10 KBC10DCB20 10 KBC10DCC A leágazó dugaszoló fáziskiválasztással, világításvezérléshez 10 A-es fix polaritással Egyfázisú kör bármelyik polaritás 10 KBC10DSA20 Kettős kör bármelyik polaritás 1 KBC10DDA20 Kétutas kör bármelyik polaritás 1 KBC10DVV20 Időzítő vagy impulzus kapcsoló bármelyik polaritás 1 KBC10DMT20 Előre gyártott csatlakozók Funkció Hossz (m) Rendelhető (db) Világítótest 1 10 KBZ31EMC010 csat la koz ta tá sára Csatlakozás leágazódugókhoz 1 10 KBZ31EFC KBZ31EFC030 Világítótest összekötésére 5 10 KBZ31EFC KBZ31EFM KBZ31EFM KBZ31EFM050 Funkció Rendelhető (db) Csatlakozóblokk T-elosztó, 1 db csapos, 20 KBZ32DBA12 2 db hüvelyes csatlakozó T-elosztó, 1 db csapos, 5 db hüvelyes csatlakozó 10 KBZ32DBA15 Huzalozható csatlakozó hüvelyes csatlakozó 50 KBZ32APFR2 csapos csatlakozó 10 KBZ32APMR2 Retesz csatlakozók rög zítésére 10 KBZ32VP01 F36

38 Tokozott síncsatorna rendszerek Canalis KBA és KBB síncsatornák KBA és KBB síncsatornák KBA Sínelemek Megnevezés Sínkép Hossz (m) Leág. helyek száma Standard egyenes L + N + PE Standard egyenes 3L + N + PE KBB Sínelemek Rendelhető In=25 A Súly In=40 A Súly Opció 1 (db) (kg) (kg) T W KBA25ED2300 2,400 KBA40ED2300 2, KBA25ED KBA25ED2303 2,400 KBA40ED2303 2, KBA25ED4202 1, KBA25ED4300 2,600 KBA40ED4300 3, KBA25ED KBA25ED4303 2,600 KBA40ED4303 3, KBA25ED4202 1,900 Megnevezés Sínkép Hossz (m) Leág. helyek száma Rendelhető In=25 A Súly In=40 A Súly Opció 1 (db) 2 (kg) (kg) T W E Standard egyenes KBB25ED2300 2,400 KBB40ED2300 2,700 L + N + PE 3 6 KBB25ED2303 2,400 KBB40ED2303 2, KBB40ED2202 1,700 KBB40ED2202 1,700 Standard egyenes KBB25ED4300 2,600 KBB40ED4300 3,100 3L + N + PE 3 6 KBB25ED4303 2,600 KBB40ED4303 3, KBB40ED4202 1,900 KBB40ED4202 1,900 Üres elem KBB40EDA20 1,600 KBB40EDA20 1,600 Megnevezés Sínkép Hossz (m) Leág. helyek száma Standard egyenes L + N + PE Rendelhető In=25 A Súly In=40 A Súly Opció 1 (db) 2 (kg) (kg) T W E KBB25ED ,400 KBB40ED , KBB25ED ,400 KBB40ED , KBB40ED ,700 KBB40ED , KBB25ED ,600 KBB40ED , KBB25ED ,600 KBB40ED , KBB40ED ,900 KBB40ED , KBB25ED ,600 KBB40ED , KBB25ED ,600 KBB40ED , KBB40ED ,900 KBB40ED ,900 1: b a T és W opció kombinálható T, W vagy TW jelöléssel a rendelési szám után pl. KBB40AA4TW. b az E opció nem kombinálható sem a T, sem a W opcióval, pl. KBB40AA4E. 2: A csomagok nem bonthatók. Opcionális vezérlő áramkörök (T jel) Opcionális fehér lakkfestés (W jel) Opcionális szigetelt földvezeték (E jel) F37
