1 Könnyőbetonok alkalmazásának elmélete és gyakorlata régi és új megoldások Könnyőbetonok a közmő és mélyépítésben SZILIKÁTIPARI TUDOMÁNYOS EGYESÜLET ANKÉT Budapest November 24 Sántha Béla

2 A HABBETON TÖRTÉNETE A habbeton története 1924 ben kezdıdött, amikor Bayer dán mérnök cementhabarcsba elızıleg felvert habanyagot juttatott és ezzel létrehozta a levegın szilárduló könnyőbetont. A habbeton egy speciális könnyőbeton mennyisége gazdaságossági és környezetvédelmi okokból évente növekvı részarányú a betonok össz-felhasználásából. A könnyőbetonok legnagyobb elıállítója az USA, Európában Olaszország, és Oroszország de az Európai Unió minden tagállamában, nagy mennyiségben használják.

A habbeton egy speciális könnyőbeton mennyisége gazdaságossági és környezetvédelmi okokból évente növekvı részarányú a

3 Magyarországon a könnyőbetonnak országos szabályozása (Szabvány, Mőszaki Irányelv) nincs, nem is várható(?), ezért a következı kiadványokat használjuk fel: ACI 229 R 94, ACI H 92, ACI H 93 Az amerikai szakirodalomban a habcement könnyőbetont Szabályozottan kis szilárdságú, kis testsőrőségő beton nak ( Controlled Low Strength Materials ) tekinti és CLSM nek rövidíti. Az MSZ EN 206 szabvány szerint a könnyőbetonokat 700 kg/m 3 száraz testsőrőség fölött kell a szabvány szerint minısíteni. Az osztályozás a szilárdság és a száraz testsőrőség alapján történik.

könnyőbetont Szabályozottan kis szilárdságú, kis testsőrőségő beton nak ( Controlled Low Strength Materials ) tekinti és CLSM nek rövidíti.

4 A HABCEMENT DEFINICIÓJA A habcement speciális habképzı anyaggal és berendezéssel elıállított hab és megfelelı módon elıkészített cement + víz, esetleg adalékanyag (homok, mészkıliszt, polisztirol stb.) keverékébıl készített habarcsszerő folyós anyag. Megszilárdulva egyenletes eloszlású tartalmaz. kb. 0,1-1.0 mm-es légpórusokat

5 A HABCEMENT JELLEMZÉSE Tulajdonságok Folyós konzisztencia Tixotropizálható Nem kell utókezelni Önbeálló Paraméterek Fagyálló Hıálló Hıszigetelı Vízzáró Hıelnyelı

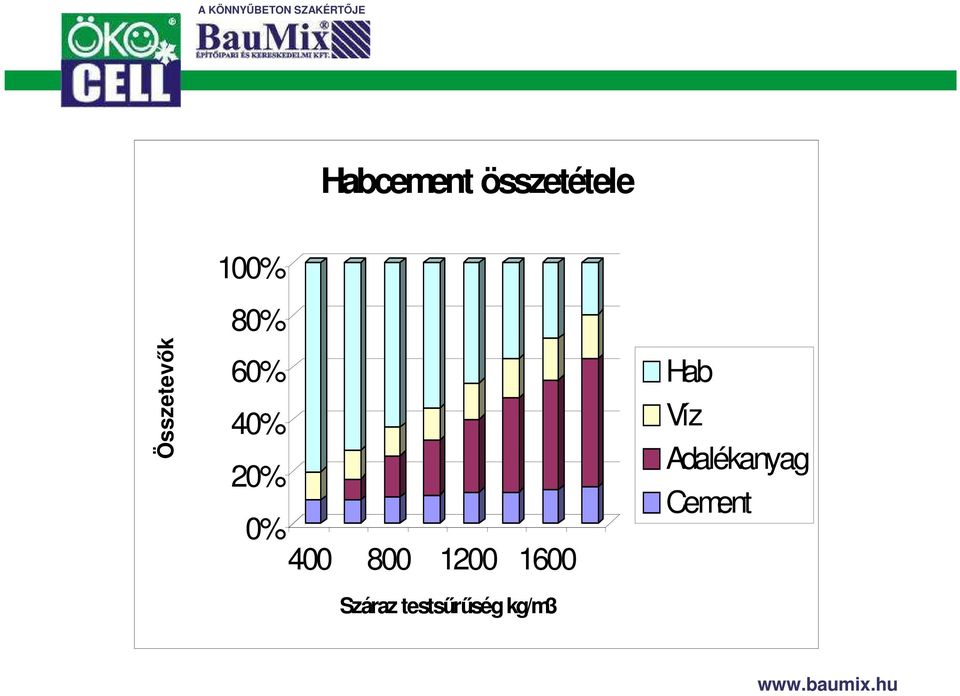

6 Habcement összetétele Összetevık 100% 80% 60% 40% 20% 0% Száraz testsőrőség kg/m3 Hab Víz Adalékanyag Cement

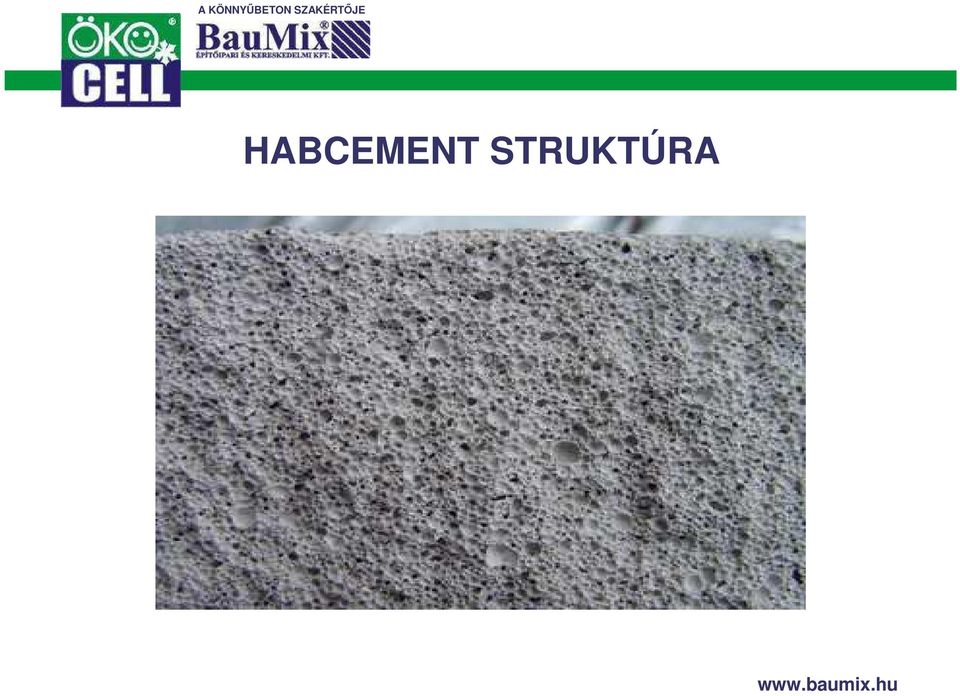

7 HABCEMENT STRUKTÚRA

10 Nyomószilárdság összenyomódás összefüggés próbatest száma: 13/05 1,40 1,20 1,29 1,23 1,23 Nyomószilárdság (N/mm 2 ) 1,00 0,80 0,60 0,40 1,02 0,82 0,61 0,41 1,02 0,92 0,82 0,72 0,61 0,20 0,20 0, Összenyomódás (mm) A próbatest mérete 100 x 100 x 100 mm. 10

0,82 0,61 0,41 1,02 0,92 0,82 0,72 0,61 0,20 0,20 0,00 0 2 4 6 8 10 12

12 BETONÜZEMI CEMENTPÉP KEVERÉS, HELYSZÍNI HABOSÍTÁS, KÉZI BEDOLGOZÁS Betonüzem, Cementpép keverés Mixer töltés Munkahelyre szállítás Habadagolás, Habgenerátor és habpatron Pépszivattyú Bedolgozás

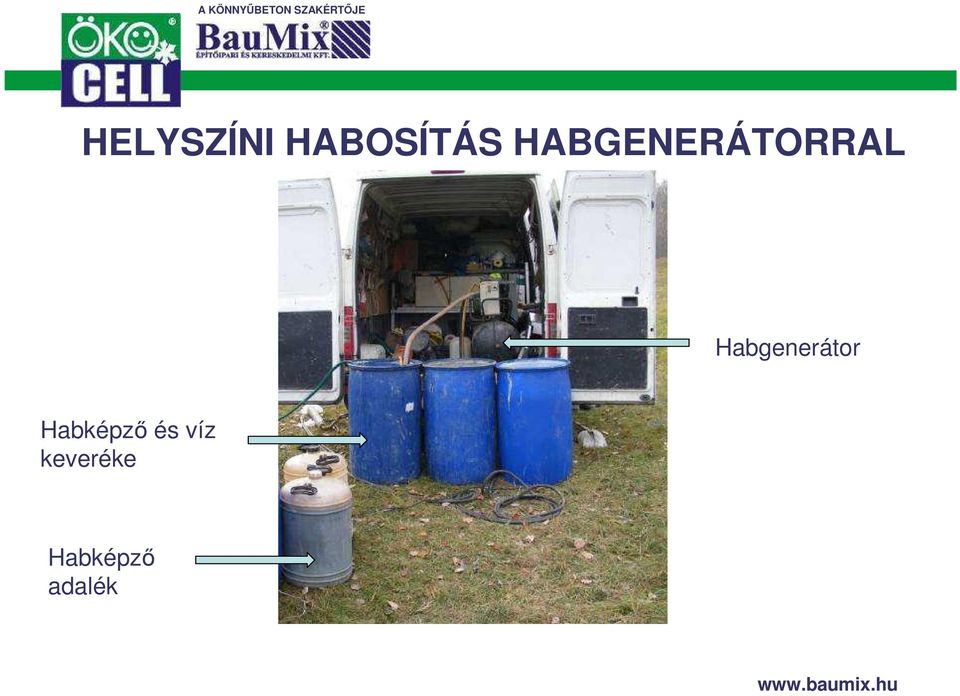

13 HELYSZÍNI HABOSÍTÁS HABGENERÁTORRAL Habgenerátor Habképzı és víz keveréke Habképzı adalék

14 HABADAGOLÁS A MIXERBE HABPATRON SEGÍTSÉGÉVEL

15 HAZAI ÉS KÜLFÖLDI MÉLYÉPÍTÉSI ALKALMAZÁSOK 1. Háttér kitöltések: A könnyőbetont folyós konzisztenciára tervezve, ideálisan használható sík vagy nehezen hozzáférhetı területeken, ahol a talaj tömörítése, az üregek kitöltése nehéz vagy pontosan csak után-injektálással valósítható meg. Külföldön nagy mennyiségben használják épületfallal érintkezı háttérkitöltéshez és közmő csatornáknál a csı beágyazására és az árok kitöltésére. Mély árok földtömörítésével a szerkezet víz hozzáfolyása esetén ülepedésre hajlamos, a habbeton nem ülepedik, 24 óra múlva járható.

talaj tömörítése, az üregek kitöltése nehéz vagy pontosan csak után-injektálással valósítható meg.

16 HAZAI ÉS KÜLFÖLDI MÉLYÉPÍTÉSI ALKALMAZÁSOK 2. Szerkezeti kitöltések: A 3,0 4,0 N/mm 2 szilárdságú könnyőbeton kis teherbírású talajok esetén felhasználható talajerısítésre. Növekszik az alapegyenletessége, homogenitása és az alaplemez vastagsága csökken. USA ban 2150 m 3 könnyőbetont használtak fel egy gabonasiló aljzatának erısítésénél. A 600 kg/m 3 száraz testsőrőségő könnyőbeton alkalmaznak ipari csarnokok aljzatánál, ahol helyettesíti a tömörített aljzatot, és javítja az ipari padló hıszigetelését. További elıny, hogy a habbeton szilárdsága az idı függvényében nı, egy év alatt %-al is. A habbeton csúszdával, konténerrel, vagy szivattyúval egyaránt elhelyezhetı és saját súlya alatt tömörödik.

A 600 kg/m 3 száraz testsőrőségő könnyőbeton alkalmaznak ipari csarnokok aljzatánál, ahol helyettesíti a tömörített aljzatot, és javítja az ipari padló hıszigetelését.

17 ALAP MEGERİSÍTÉS Fal Alap Ajzat könnyőbeton Min. 40 cm

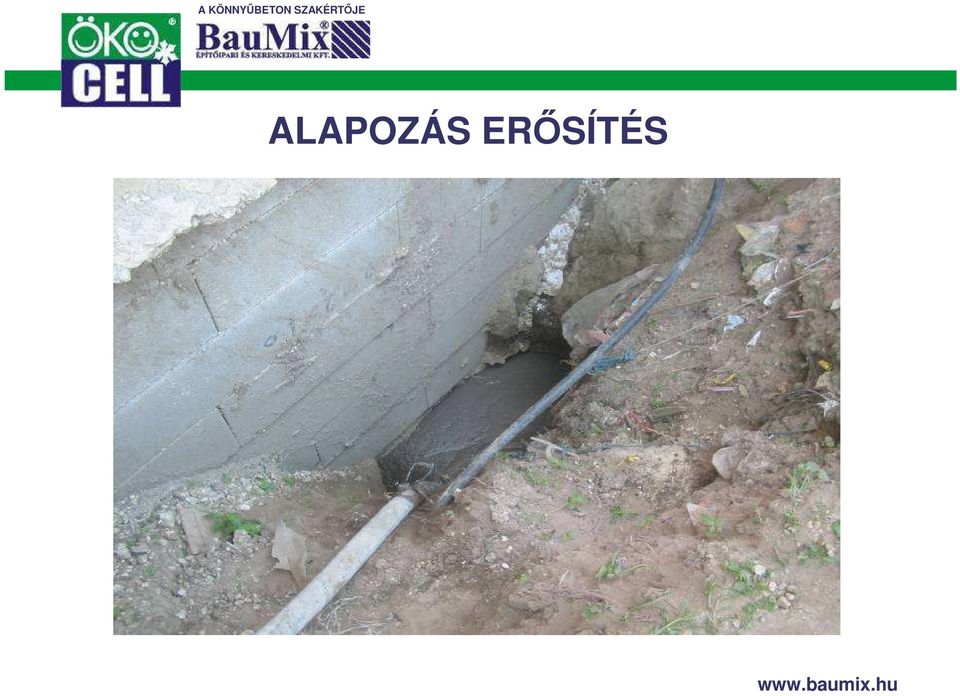

18 ALAPOZÁS ERİSÍTÉS

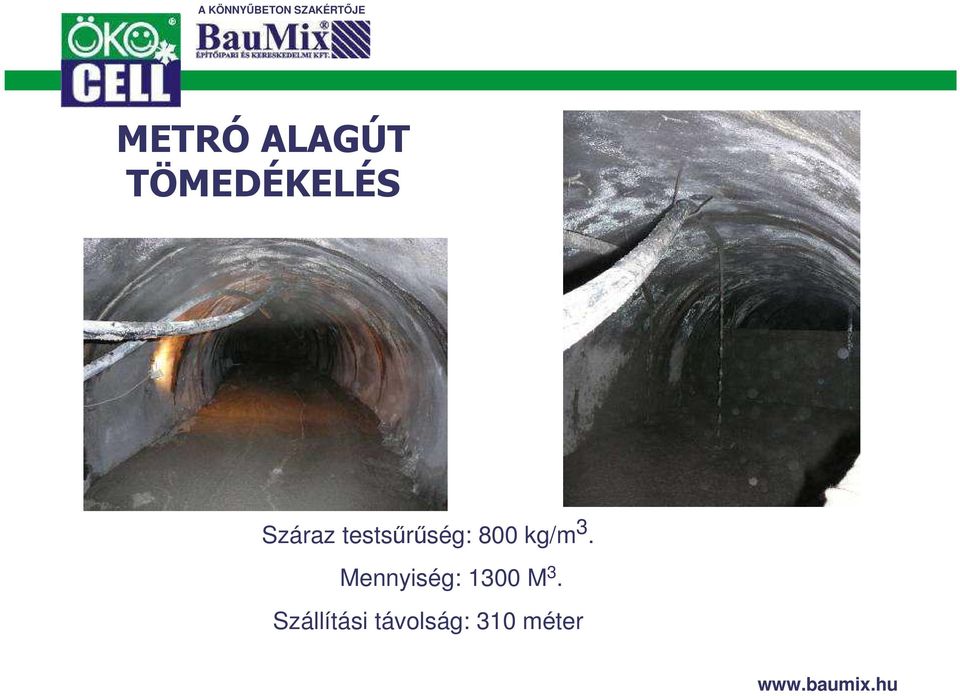

20 METRÓ ALAGÚT TÖMEDÉKELÉS Száraz testsőrőség: 800 kg/m 3. Mennyiség: 1300 M 3. Szállítási távolság: 310 méter

21 PINCE TÖMEDÉKELÉS Mennyiség: 78 m 3 21

22 HAZAI ÉS KÜLFÖLDI MÉLYÉPÍTÉSI ALKALMAZÁSOK 3. Útburkolat alap: A habbeton használható útburkolatok aljzataként, aljzat alapjaként, és ágyazatként. A keverék közvetlenül helyezhetı mixer kocsiból az ágyazatba a meglévı járdaszegélyek közé. Azt homogénen kitölti, vibrálást nem igényel. Ez esetben a nyomószilárdság tervezi értéke 3, 2 N/mm2.

26 HAZAI ÉS KÜLFÖLDI MÉLYÉPÍTÉSI ALKALMAZÁSOK 4. Vezetékágyazás: A habbeton kitőnı ágyazó anyag csı, elektromos-, telefon - és más fajta vezetékekhez. Az anyag folyékonysága lehetıvé teszti az üregek kitöltését a vezetékek alatt és egyenletes alátámasztást nyújt. A vezetéket habbetonba ágyazva védelmet nyújt a késıbbi károsodások ellen, mivel ha újból kiássák textúrája, eltér a környezı talajétól így könnyen észrevehetı. A szakirodalomból ismeretes színezett habbeton felhasználása is.

28 M6 ALAGUTAKBAN HİSZIGETELÉS 28

32 CSİ A CSİBEN INJEKTÁLÁS ELVE Az injektáló anyag bevezetés Levegı kivezetés Lezárás Győrős tér Kitöltés Csı a csıben

33 CSİ A CSİBEN

34 A BÉLÉSCSİ MOZGÁS ELLENİRZÉS

35 GYŐRŐSTÉR KITÖLTÉS BETONSZIVATTYÚVAL Javítandó vezeték Új haszoncsı Injektáló anyag Akna Aknaköz Akna

36 INJEKTÁLÁS AZ M7 AUTÓPÁLYÁN

37 GRAVITÁCIÓS TÖLTÉS

38 BEDOLGOZÁS SZIVATTYÚ SEGÍTSÉGÉVEL

39 INJEKTÁLÁS BELVÁROSBAN

40 CSİSAJTOLÓ PAJZS FOGADÁS 40

41 CSATORNA JAVÍTÁS

42 HAZAI ÉS KÜLFÖLDI MÉLYÉPÍTÉSI ALKALMAZÁSOK 5. Üregkitöltés: A kg/m 3 száraz testsőrőségő habbetonok fontos felhasználási területei a következık: Alagút, Szellızı akna, Győjtıcsatorna, Alagsorok, Földalatti létesítmények, bányák üregeinek kitöltése Elsısorban a habbeton folyóképessége használható ki, mivel más anyagok méterre elnyomva már a saját súlyuk alatt ülepednek, szétválnak. A használat fontos szempontja az áshatóság. Ha a kitöltést késıbb megbontani kívánjuk, akkor: Kézi ásásnál 0, 3 N/mm2 Gépi ásásnál 1, 2 N/mm2

43 TÖMEDÉKELÉS

44 HABCEMENT TÖMEDÉKELÉS MEGSZŐNİ AKNÁN KERESZTÜL

45 MEGSZŐNİ AKNA KITÖLTÉSE

46 kp/cm 2 kp/m 2 Mp/m 2 t/m 2 N/mm 2 Mpa MN/m 2 N/cm 2 Pa N/m 2 dan/cm 2 bar dan/m 2 kn/cm 2 kpa kn/m Feszültség átszámítások

49 Injektáló tömlı Csatlakozó idom Elzáró gömbcsap Min. 2 m Vizsgáló tő Acélszál erısítéső padló Hézag Kavics feltöltés Fólia

50 PADLÓINJEKTÁLÓ GÉPSOR Kiegészítı Kiegészítıanyagok Homok, Homok, szilikapor, szilikapor, Mészkıliszt Mészkıliszt Egyéb Egyéb vegyszerek vegyszerek Folyósító, Folyósító, stabilizáló, stabilizáló, hidrofobizáló hidrofobizáló Cement Cement Habgenerátor Habgenerátor Habpatron Habpatron Vízszintes Vízszintes tengelyő tengelyő keverı keverı Szivattyú Szivattyú Habképzı Habképzı Habképzı Habképzı oldat oldat Víztartály Víztartály szivattyúval szivattyúval Áramelosztó Áramelosztó szekrény szekrény mm-es mm-es injektáló injektáló csonk csonk Habcement Habcement a felhasználás felhasználás helyére helyére mm-es mm-es tömlıvel tömlıvel vezetett vezetett mm-es mm-es ellenırzı ellenırzıfurat furat

51 Injektált terület: 200,1 m 2 Furatok száma: 4 1 keverés 200 liter Összes keverés száma: 60 db, 12 m 3 Átlagos résvastagság: 200,1 m 2 12 m 3 6 cm

52 PADLÓ INJEKTÁLÁS

53 PADLÓALJAT ERİSÍTÉS 18 mm-es furat készítés Injektáló csonk elhelyezése Injektálás Csonk lezárás Furat lezárás

54 54

58 PADLÓ ALJTALAJ INJEKTÁLÁS 58

60 60

63 HELYSZÍNI MINTAVÉTELEK 4 x 4 x 16 cm-es sablon Testsőrőség tömegmérés

64 KÖNNYŐBETON SZILÁRDSÁGVIZSGÁLAT

66 A BETONÜZEMEKTİL ELVÁRT SZOLGÁLTATÁSOK. 1. KEVERÉS ELÖTT MIXER MOSÁS ÉS VÍZTELENÍTÉS 2. ACÉLSZÁL ELTÁVOLÍTÁS 3. MAXIMÁLIS SZEMNAGYSÁG BETARTÁSA 4. KÖNNYŐ ADALÉKANYAG DEPONÁLÁSA 5. KEVERÉSI SORREND BETARTÁSA 6. IGAZ SZÁLLÍTÁSI IDİPONT 7. MIXERKOCSIK SURRANTÓ ÁLLAPOTA 8. TÜRELMES MIXER VEZETİK 9. A RENDELÉS ÉS SZERZİDÉSKÖTÉS EGYSZERŐSÍTÉSE

67 A HATÁSOS MUNKAVÉGZÉS FELTÉTELEI AZ ÉVI TAPASZTALATOK ALAPJÁN - Rugalmas, fizetıképes Megrendelı - Saját felmérés - Fényképes dokumentálás - Ismert, engedélyezett anyagok - Gyakorlott, kioktatott dolgozók - Hibázni lehet, de csak EGYSZER

68 A KÖNNYŐBETONOK ELİNYEI Betonüzemben is keverhetı Mixerben is szállítható Csúszdával is bedolgozható Paraméterei változtathatók Szilárdsága nagyobb a talajénál Ásható 0.7 N/mm 2 alatt Nem ülepszik Keskenyebb munkaárok elégséges Dolgozó nem megy le az árokba Készítés független az idıjárástól Kis eszközigény

70 KÖSZÖNÖM A MEGTISZTELİ FIGYELMET! budapest@baumix.hu
