1 Hordozható klímaberendezés Extreme 9/11 Használati utasítás A készülék használata vagy karbantartása előtt kérjük, figyelmesen olvassa el. Kérjük, a biztonsági előírásokat tartsa be, azok figyelmen kívül hagyása sérüléshez vagy a berendezés meghibásodásához vezethet. Kérjük, hogy jövőbeni használat esetére az útmutatót tartsa biztonságos helyen. Általános működési és biztonsági útmutatás - A hordozható klímaberendezés háztartási használatra készült - A készüléket csak az útmutatóban leírtak szerint használja - Kérjük győződjön meg arról, hogy a készülék V 50 Hz elektromos erőforrásról üzemel - Kérjük győződjön meg arról, hogy a rendelkezésre álló elektromos hálózat megfelelő a készülék üzemeltetéséhez - Az elektromos csatlakozásoknak meg kell felelnie a helyi szabványoknak, előírásoknak - Kérjük győződjön meg arról, hogy a rendelkezésre álló elektromos hálózat biztosítva van 10A méretű lomha kismegszakítóval - Kérjük győződjön meg arról, hogy a hálózati földelés megfelelő - Kérjük győződjön meg arról, hogy a dugvilla teljes hosszában csatlakoztatva van, tiszta, nincs használva több adapter. Vizes kézzel ne nyúljon a dugvillához - Ki be kapcsoláshoz ne használja a dugvillát, csak a készülék ki/be kapcsoló gombját - Ne helyezze a készüléket nagy páratartalmú helyiségekbe - A berendezést gyermekek, csökkent fizikai vagy mentális képességű, illetve a szükséges ismeretekkel nem rendelkező személyek, szakértő segítség, felügyelet nélkül nem használhatják - Mozgatás vagy karbantartás előtt ellenőrizze, hogy a készülék a hálózatról le lett csatlakoztatva - Működés közben a berendezést ne mozgassa, mozgatás előtt az esetlegesen képződött kondenzvizet távolítsa el a készülékből - Ne használja a készüléket, ha az elektromos kábel sérült. Ilyen esetben vegye fel a kapcsolatot a készülék gyártójával, forgalmazójával vagy a szervizzel - Ne dobjon semmilyen tárgyat sem a készülékbe, a ventillátorlapátok gyorsan forognak - Ellenőrizze, hogy a készülék légútjai szabadok, nincsenek eltömődve - A készüléknek minimum 50 cm távolságra kell lennie a faltól, sík egyenes felületen állva - A kompresszor motorvédelemmel van ellátva, leállást követően 3,5 perc elteltével indítható újra - Kérjük várja meg ezt az időt, így megvédi készülékét az esetleges meghibásodásoktól - Bármilyen rendellenes működés esetén a készüléket na használja, kapcsolaja ki, húzza ki a csatlakozóaljzatból és értesítse a szervízt. Semmilyen esetben se próbálja a készüléket megjavítani. Figyelem - A készüléket ne tegye ki közvetlen napfénynek, mert a készülék burkolata sérülhet, színe megváltozhat, valamint a készülék túlmelegedése a készülék leállását okozhatja - Olajat, spray festéket és egyéb vegyi anyagokat ne használjon a készülék közelében, illetve ne öntse bele - Működtetéskor minden ablakot zárjon be! A gyártó a nem rendeltetésszerű használatból eredő hibákért nem vállal felelősséget.

2 A készülék bemutatása 1. Vezérlőpanel 2. Kifúvócső-csatlakozás 3. Kifúvócső 4. Távvezérlő vevőegysége 5. Levegő kimeneti nyílás 6. Levegő bemeneti nyílás 7. Kondenzációs cső csatlakozás 8. Üzemi jelző LED 9. Csatlakozó kábel 10. Kerekek 11. Távvezérlő Világító LED: Működés közben Villogás: (1mp BE, 1 mp KI) Készenlét Villogás: (1/6mp BE, 1/6 mp KI) Kondenzvíztartály megtelt

3 A készülék beüzemelése Bontsa ki a csomagolást és felfelé emelje le a dobozt. Vegye ki a terméket és a tartozékokat. Távvezérlő Fali csatlakozócsonk a készülék és a levegőztetőcső közé AAA tip. elemek a távvezérlőhöz Ablaknyílás-csatlakozó készlet üveghez Csatlakozócsonk az ablak és a levegőztető cső közé Mágneses csatlakozó a készülék és a levegőztető cső közé Levegőztető cső

4 A készüléket állítsa sík, egyenes felületre, a faltól min. 50 cm távolságban. Az ablakokat a lehetőségek szerint csukják be. Az 1. sz. csatlakozócsonkot csatlakoztassa a flexibilis levegőztető csőhöz (2) úgy, hogy elérje a falon, ablaknál a külső friss levegőt és csatlakoztassa a csövet a készülék hátuljához. Ablakhoz történő csatlakozásnál csatlakoztassa a 4. sz. csatlakozót dugja ki az ablak nyílásán és a fennmaradó részt fedje le. Az üvegcsatlakozó készlet segítségével csatlakozhat 140 mm átmérőjű üvegkivágáshoz. A cső csatlakoztatásakor kerülje el a hurkok és megtörések kialakulását. Végül csatlakoztassa a tápkábelt a csatlakozó aljzatba, helyezze az elemeket a távirányítóba és kapcsolja be a készüléket. Hogyan használja a készüléket A készülék használható hűtés, párátlanítás és ventilátor üzemmódban is. Üzemmód váltásakor a ventilátor forog tovább, de a kompresszor kikapcsol és csak 3,5 perc múlva indul újra. A késleltetett indítás a kompresszort védi.

5 A levegőztető csőnek mindig csatlakoztatva kell lenni e a készülékhez, kivétel csak a párátlanító mód, amikor a hatékonyabb üzem érdekében a csonkot le kell csatlakoztatni. Üzemmódok Hűtés üzemmód Az első bekapcsoláskor a készülék, hűtés üzemmódban indul, 25 C hőmérséklet beállítással. A kívánt beltéri hőmérséklet C között állítható. Kikapcsoláskor a készülék megjegyzi az üzemmódot, és később abban indul újra. A hűtés üzemmódban a ventilátor sebesség, az időzítő és az ECO üzemmód is használható. Párátlanító üzemmód Nyomja meg a FUNC gombot a párátlanító mód kiválasztásához. Kiválasztáskor megjelenik az üzemmód ikonja, egy vízcsepp. A hőmérséklet automatikusan van szabályozva, nem módosítható. Kikapcsoláskor a készülék megjegyzi az üzemmódot, és később abban indul újra. A ventillátorsebesség alacsony beállításra kerül és nem szabályozható. A készülék, párátlanító üzemmódban nem hűti a belső teret. A hatékonyabb üzem érdekében a levegőztető csövet csatlakoztassa le a készülékről. Ventilátor üzemmód Nyomja meg a FUNC gombot, amíg a ventilátor ábra meg nem jelenik. Ebben az üzemmódban a ventillátorsebesség szabályozható, de a hőmérséklet nem. A készülék ventillátor üzemmódban nem hűti a belső teret. A kondenzvíz ürítése Hűtés üzemmódban a készülék a kondenzvizet automatikusan elpárologtatja. Kérjük, győződjön meg használat előtt, hogy a kondenzvíz lefolyó nyílása el van e zárva a kis záró gumifedéllel.

6 Normál hűtési körülmények között nincs szükség a kondenzvíztartály ürítésére, csak akkor, ha a páratartalom túl magas és ezért túl sok kondenzvíz keletkezik. Ha a tartály megtelt, a kék LED kijelző villogni kezd. A tartály kiürítéséhez kapcsolja ki és áramtalanítsa a készüléket, ezután vegye ki a készülék alján található kondenzvíz kivezető csonk műanyag kupakját és folyassa ki a kondenzvizet. Kiürítés után a kupakot gondosan helyezze vissza. A készülék folyamatos párátlanító üzemmódban történő használatakor javasoljuk, hogy folyamatos kondenzvíz elvezetés legyen biztosítva a készüléknek. A távvezérlő használata Helyezze az elemeket a távvezérlőbe, a polaritások figyelembe vételével. Csak AAA vagy IEC R03 1.5V elemek használhatók. Ha a távvezérlő nincs használatban, vegye ki az elemeket. Az elemeket együttesen cserélje, ne dobja tűzbe őket, ez robbanást okozhat. Kérjük, a használt elemeket a megfelelő módon ártalmatlanítsa (2006/66/EC Európai Úniós direktíva)

7 A távvezérlő használatakor irányítsa azt a készülék felé. 1. Jeladó 2. Kijelző 3. Üzemmódválasztó gomb 4. Hőmérsékletszabályozó gomb 5. Ki/be kapcsoló gomb 6. ECO gazdaságos üzemmódválasztó gomb Az ECO gomb megnyomásával aktiválja az energiatakarékos üzemmódot. Ekkor a berendezés félóránként emeli a beállított hőmérsékletet fél fokkal, két órán keresztül. Az ECO gomb újbóli megnyomásával vagy a berendezés kikapcsolásával az energiatakarékos üzemmód véget ér. 7. Időzítés gomb Ha a készülék készenlétben van, a Timer gomb megnyomásával az indítási maradék idő beállítható. Megnyomást követően a hőmésékletszabályozó gombbal választhat 1-24 h időtáv között. A Timer gomb újbóli megnyomásával a program rögzítésre kerül. Ha a készülék üzemel, a Timer gomb megnyomásával a leállítási maradék idő beállítható. Megnyomást követően a hőmésékletszabályozó gombbal választhat 1-24 h időtáv között. A Timer gomb újbóli megnyomásával a program rögzítésre kerül.

8 8. Swing lamellavezérlő gomb A Swing gomb megnyomásával a készülék befúvó lamellája legyezni kezd 60 fokos szögben. A gomb újbóli megnyomásával leáll. 9. Magas ventillátorfokozat 10. Közepes ventillátorfokozat 11. Alacsony ventillátorfokozat Üzemeltetés távvezérlő nélkül Ha a távvezérlő elromlott, vagy elveszett, a készülék a központi vezérlőegységen elhelyezett gombbal működtethető. Be/Ki kapcsológomb A készülék a be és kikapcsológombbal indíható hűtés módban, illetve kikapcsolható. Ápolás és karbantartás Mielőtt a készülék karbantartásra kerül, áramtalanítsa, a berendezést húzza ki a csatlakozóaljzatból. 1. A légszűrők tisztítása Javasoljuk, hogy a légszűrőket két-háromheti használat után ellenőrizze. Elkoszolódott vagy tömített szűrőkkel való üzemelés alacsonyabb teljesítményt, illetve komolyabb meghibásodást is okozhat. A szűrő kivételéhez húzza azt felfelé. A szűrők porszívóval, illetve langyos vízzel tisztíthatók. Szárítás után helyezhetők vissza.

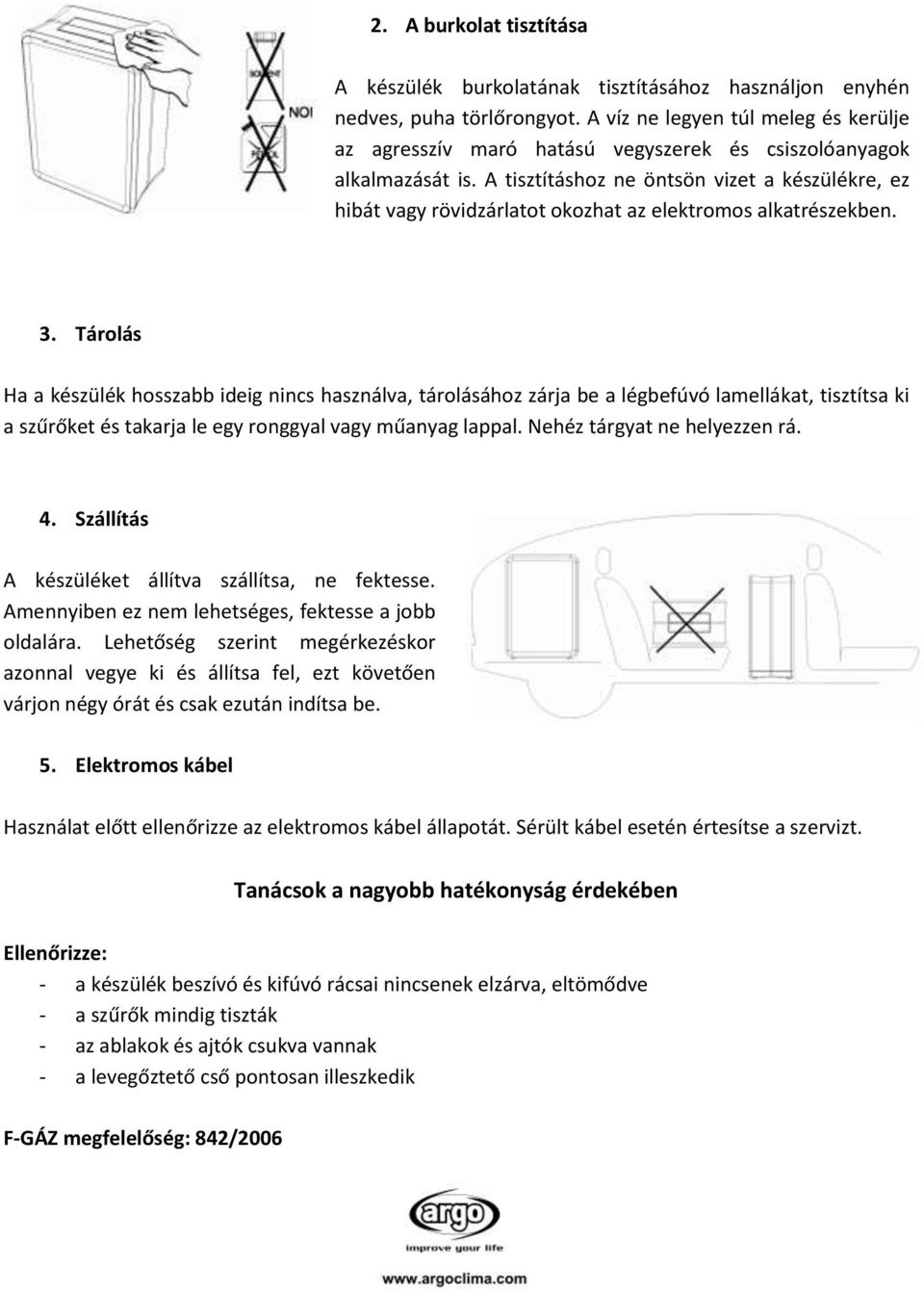

9 2. A burkolat tisztítása A készülék burkolatának tisztításához használjon enyhén nedves, puha törlőrongyot. A víz ne legyen túl meleg és kerülje az agresszív maró hatású vegyszerek és csiszolóanyagok alkalmazását is. A tisztításhoz ne öntsön vizet a készülékre, ez hibát vagy rövidzárlatot okozhat az elektromos alkatrészekben. 3. Tárolás Ha a készülék hosszabb ideig nincs használva, tárolásához zárja be a légbefúvó lamellákat, tisztítsa ki a szűrőket és takarja le egy ronggyal vagy műanyag lappal. Nehéz tárgyat ne helyezzen rá. 4. Szállítás A készüléket állítva szállítsa, ne fektesse. Amennyiben ez nem lehetséges, fektesse a jobb oldalára. Lehetőség szerint megérkezéskor azonnal vegye ki és állítsa fel, ezt követően várjon négy órát és csak ezután indítsa be. 5. Elektromos kábel Használat előtt ellenőrizze az elektromos kábel állapotát. Sérült kábel esetén értesítse a szervizt. Tanácsok a nagyobb hatékonyság érdekében Ellenőrizze: - a készülék beszívó és kifúvó rácsai nincsenek elzárva, eltömődve - a szűrők mindig tiszták - az ablakok és ajtók csukva vannak - a levegőztető cső pontosan illeszkedik F-GÁZ megfelelőség: 842/2006
