Expandált lemezek. gyártás

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Expandált lemezek. gyártás"

Átírás

1 Expandált lemezek Az expandált lemezek szabályos távolságokban vágott, majd húzott lemezek. Különlegességük a látószögtől függően eltérő, háromdimenziós optikai hatás. A sík lemezből a húzás során háromdimenziós rácsfonat jön létre. Az átlósan elhelyezkedő szemek érdekes alkalmazási lehetőségeket kínálnak. Az eltérő lég- és fényáteresztő képesség miatt az expandált lemez kitűnően alkalmas árnyékolásra. Geometriájuk sokrétűsége miatt az expandált lemezek inkább a rácsokra vagy a telilemezekre hasonlítanak. Az expandált lemez gyártása során nincs anyagveszteség, az egyes szemek szorosan kapcsolódnak egymáshoz, hiszen a rácsokkal ellentétben nem egyes drótfonatokból jönnek létre. gyártás Az expandált lemez felületén keletkező nyílások az egyidejű húzás során egymáshoz képest eltolt vágással, anyagveszteség nélkül jönnek létre. A táblából vagy tekercsből készített anyag szemei nem fonatok és nem is hegesztettek, így az expandált lemez anélkül, hogy a szerkezet egysége megbomlana, tetszőleges méretre vágható MEVACO Katalógus

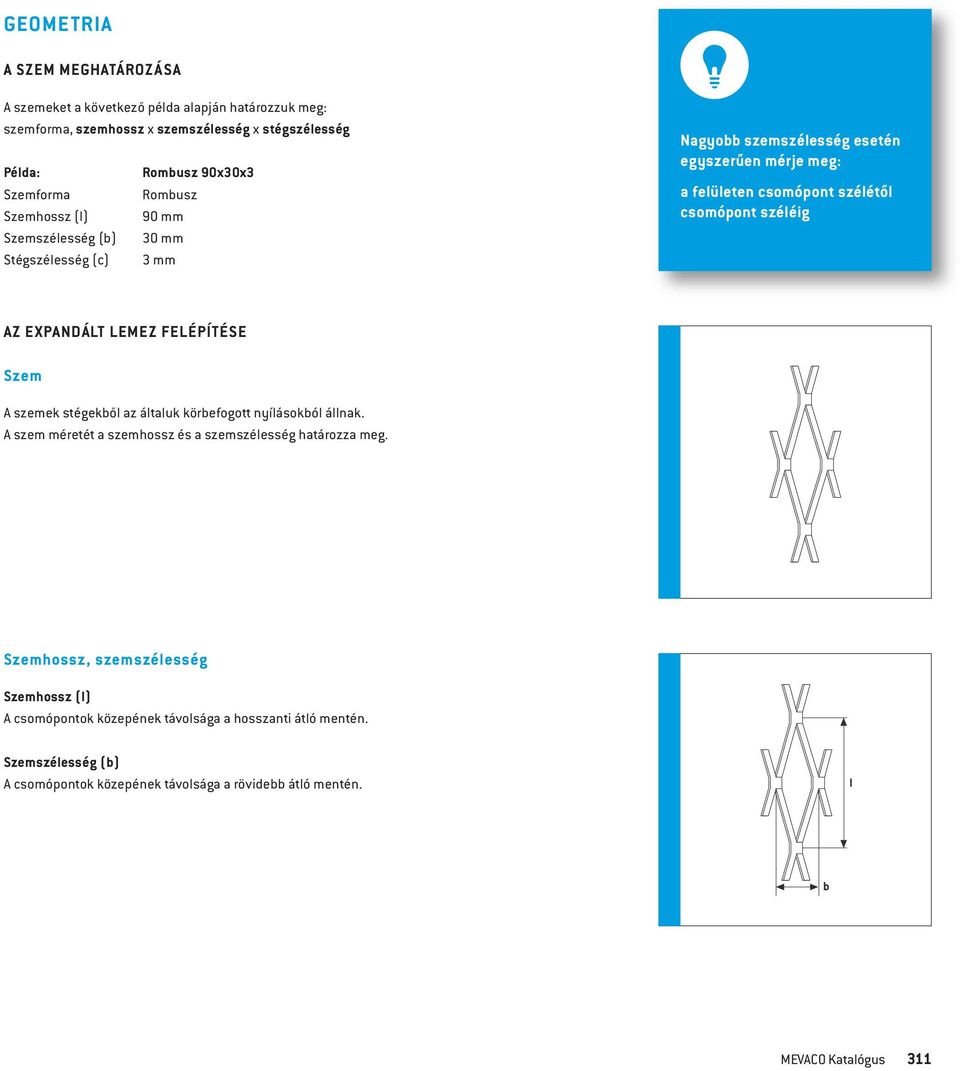

2 geometria a szem meghatározása A szemeket a következő példa alapján határozzuk meg: szemforma, szemhossz x szemszélesség x stégszélesség példa: Szemforma Szemhossz (l) Szemszélesség (b) Stégszélesség (c) Rombusz 90x30x3 Rombusz 90 mm 30 mm 3 mm nagyobb szemszélesség esetén egyszerűen mérje meg: a felületen csomópont szélétől csomópont széléig az Expandált lemez felépítése szem A szemek stégekből az általuk körbefogott nyílásokból állnak. A szem méretét a szemhossz és a szemszélesség határozza meg. szemhossz, szemszélesség szemhossz (l) A csomópontok közepének távolsága a hosszanti átló mentén. szemszélesség (b) A csomópontok közepének távolsága a rövidebb átló mentén. l b MEVACO Katalógus 311

3 Expandált lemezek tipp // Expandált lemez befoglalása stégszélesség, stégvastagság stégszélesség (c) A nyílások közötti anyag szélessége. c s stégvastagság (s) A felhasznált anyag vastagsága. csomópont Négy stég találkozásának keresztezési pontja. BEfoglalás mevaco profilokkal a mevaco profilokat főként kis és közepes szemméret esetében ajánljuk. Ehhez válasszon nagy résszélességű profilt. a profil kiválasztásakor vegye figyelembe az anyag teljes vastagságát, valamint a megadott tűrést! mevaco értékesítési tanácsadónk szívesen nyújt segítséget önnek a megfelelő profil kiválasztásában. csomóhossz, csomószélesség csomóhossz Két hosszanti átló távolsága. csomószélesség A stégszélesség kb. kétszerese. csomóhossz csomószélesség BEfoglalás szög- és laposacéllal a befoglalás szög- és laposacél segítségével stabil keretszerkezetet eredményez. nagyobb méretű szögacél kiválasztásával a különösen nagy szemek befoglalása is egyszerűvé válik. figyelem! a biztonságos rögzítés érdekében a csavarnak át kell fúródnia magán az expandált lemezen is. szabad keresztmetszet mm (a₀) c 2c A₀ = 1 ( ) 100 b b BEfoglalás két szögacéllal a legnagyobb stabilitás elérése érdekében a két szögacélba történő befoglalást ajánljuk. ideális esetben használjon egy nagyobb külső és egy kisebb belső keretet, amely a befoglalás után optikai egységet alkot az expandált lemezzel. 312 MEVACO Katalógus

4 az expandált lemez szélessége, az expandált lemez hossza A expandált lemez teljes szélességét a szemek hosszanti átlója mentén mérjük. A expandált lemez teljes hosszát a szeme k rövidebbik átlója mentén mérjük. BEfoglalás két laposacéllal Ha az expandált lemezt két laposacéllal foglalja be, a szerkezet összességében ugyan viszonylag keskeny marad, stabilitása azonban kisebb lesz. amennyiben az alkalmazott anyag ívelt, a befoglaláshoz alkalmazhatunk ugyancsak ívelt laposacélt. Lemezszélesség Lemezhossz az expandált lemez vastagsága HEgEsztés szögacélhoz a szögacélhoz történő hegesztés nagyon gyors és egyszerű megoldást kínál. a takarókeret szükségtelenné válik. Az expandált lemez teljes vastagsága (a). a szegecselés szögacélhoz a szögacélhoz történő szegecselés ugyancsak takarókeret nélküli, nagyon gyors és egyszerű megoldást kínál. a befoglalás ezen módját főként széles szemekhez ajánljuk. vegye azonban figyelembe, hogy az expandált lemez szélei a szegecselés során lenyomódnak, ami a háromdimenziós optika elvesztését jelentheti. MEVACO Katalógus 313

5 Expandált lemezek műszaki adatok/méretek/tűrések méretek/tűrések méretek 300 x 300 mm-es mérettől 1500 x 3000 mm-es méretig A terméket nem összetekerve szállítjuk. tűrések standard lemeztáblák Szélességi tűrés ± 1% Hosszanti tűrés ± 5% Szemhossz (l) ± 0% Szemszélesség (b) ± 5% Stégszélesség (c) ± 5% Stégvastagság (s) ± 10% Lemezvastagság (a) kb. érték Vágás Az expandált lemezek vághatósága a gyártási folyamat után a szemek geometriájától és az anyagtól függ. Az utólag már nem vágható szemek/anyagok esetében a standard lemezek tűrései érvényesek. EgyéB EsEtBEn szemmérettől függően: 1000 mm-ig max. ± 4 mm 1000 mm felett max. ± 6 mm 2000 mm felett max. ± 8 mm síkfekvés Az expandált lemez sík felületűnek számít, ha a görbülettel felfelé sík felületre fektetve a felülettől való legnagyobb kiemelkedése nem több mint 30 mm. Nemesacél és tűzihorganyzott acél anyagok esetében az eltérés akár 60 mm is lehet. 314 MEVACO Katalógus

6 tipp // Expandált lemez befoglalása k ardforma 3 mm stégvastagságig Az expandált lemez hosszanti éle egyenesnek számít, ha a görbület középpontja legfeljebb 1,5%-ban tér el az egyenestől. 3 mm stégvastagság felett A görbület max. távolsága az egyenes hoszszanti éltől = a hosszúság max. 2%-a. példa: lemezhossz 2000 mm; stégvastagság (= a feldolgozandó anyag vastagsága) 2 mm A hosszanti él egyenestől való max. eltérése a 2000 mm 1,5%-a, azaz 30 mm. Vágás Az expandált lemezek szélei gyártástól függően élesek lehetnek. A sérülések elkerülése érdekében tovább feldolgozáshoz ajánlatos a kesztyű használata. Vágásra leginkább a flex alkalmas, de típustól függően szóba jöhet még a körfűrész, dekopírfűrész és a lemezolló. felületkezelés Az utólagos tűzihorganyzást csak 20 x 10 mm-es szemmérettől javasoljuk. Ha ugyanis a szemek kisebbek, a szemnyílásokban cinkhártya képződik. A vágáskor keletkező sorja csökkentése érdekében az expandált lemezeket ajánlatos porszórni. Ez csökkenti a sérülésveszélyt és további optikai hatás érhető el. az expandált lemezek porszórt kivitelben is rendelhetők a mevaco-tól. (ld. 37. oldal.) VágásfaJta Az expandált lemezek vágásakor a kívánt méret és szemforma alapján a következő vágáslehetőségek állnak rendelkezésre: tetszés szerinti (adott méret alapján) A lemez szélein elhelyezkedő szemek nem szimmetrikusak. (A vágott élek utánrendelés vagy adott esetben egy rendelési tételen belül sem egyformák.) szimmetrikus A szabad stégvégek az egyedi méret figyelembevételével hosszában és/vagy szélességében a szemben fekvő oldalnak megfelelően kiegyenlítve. csomópontokban Vágás a csomópont közepén. A lemez méretét a szemhossz vagy a szemszélesség többszöröse adja. (Kis szemek esetében a lemez kardformája miatt nem lehetséges.) Nagy szem- és stégszélesség esetén az expandált lemezt csak feltételesen vagy egyáltalán nem lehet utólag vágni. A lehetséges vágási fajtákat keresse a 39. oldalon. BEépítés és szerelés Az expandált lemezek különlegessége háromdimenziós hatásuk. Mindkét oldaluk más optikát mutat. Egyszerre több expandált lemez alkalmazása esetén különösen ügyelni kell arra, hogy az egyes elemeket megegyező irányban, a megfelelő oldalukról illeszszék össze. A termékoldalakon a teljes lemezvastagság és a szabad keresztmetszet értékei csak megközelítő értékek, ezek az adatok a gyártástól és az anyag mérettűréseitől függően gyártási tételenként változhatnak. Így utórendelés esetén nem garantált a tételek első rendeléssel való egyezősége. MEVACO Katalógus 315

7 Expandált lemezek tipp // élhajlítás tipp // vágás Az expandált lemez a perforált lemezzel ellentétben csak korlátozottan alkalmas élhajlításra. Amennyiben expandált lemezének éleit hajlítani szeretné, vegye figyelembe a következőket: A kis lemezvastagságú expandált lemez az élhajlítás során nem válik stabilabbá, úgy mint a perforált lemez. Igaz ez főként akkor, ha az élhajlítás a hosszanti oldal mentén történik (párhuzamosan a szemszélességgel). Nagyobb lemezvastagság, ill. a lemezvastagság és a stégszélesség nagyobb aránya esetén (pl. rombusz 45x20x4 // 68. oldal vagy rombusz 50x22x4 // 71. oldal) az élhajlítás során magas stabilitású építőelem jön létre, amely alkalmas pl. lépcsőfokok kialakítására. A háromdimenziós tulajdonság miatt fontos szerepet játszik az élhajlítás során a hajlító szerszám sugara: A túl kicsi sugárméret a hajlító szerszámmal érintkező felületeken a szemeket ellapítja. A lemezvastagság gyártástól függően nem teljesen homogén, a szemek nem pontosan párhuzamosak. Az optikailag egyenletes élek kialakításához 90 -os hajlítás esetén elengedhetetlenül szükséges a finom érzék és a jó szemmérték. Nagy lemezvastagságú expandált lemezek esetében a sarkoknak csak nagyobb su - garú hajlítása lehetséges. A hajlított élek ezért főként optikailag zárt benyomást keltenek, nagyobb szemek esetében inkább kereknek tűnnek. Alapanyagtól függően előfordulhat, hogy a szemek a csomópontokban eltörnek. Érvényes ez főként a nemesacélból, ill. a horganyzott acélból készült lemezekre. A fenti kockázatok élhajlító gépek esetében is fennállnak. lehetséges VágásI technikák Az expandált lemezek vágásához különféle eljárások alkalmazhatóak. A technikáknak külön-külön megvan a maguk előnye és hátránya: Flex o Alkalmazható acél, nemesacél és horganyzott acél anyaghoz. o A vágási élek viszonylag sorjásak. o Nemesacél vágása esetén a flexkorongok kopása igen magas. Körfűrész o Alumíniumhoz alkalmazható. o Keményfém fűrészlappal az alumínium expandált lemezek többnyire fafűrészgépeken is vághatók (fűrészasztal, méretvágó és szélező körfűrészgép, fűrészlapvezetős kézi körfűrész). Vízsugaras vágás o Minden anyaghoz alkalmas. o Precíz vágást tesz lehetővé. o Lehetséges a lemez kivágása is. o A vágás vonalvezetése geometriailag nem korlátozott. Lézervágás o Minden alapanyaghoz alkalmas. o A stégek és a szemnyílások állandó váltakozása miatt a lézernek állandóan újra kell kezdenie a vágást, így nem tud hosszabb szakaszt folyamatosan vágni. Mivel a vágási energia nem képes megfelelő gyorsasággal alkalmazkodni, lézeres eljárás esetén sorja, ill. megégett vágási élek képződnek. Lemezvágó gép o Minden anyaghoz alkalmas. o A lemezvágó gép könnyen kezelhető, tiszta, egyenes vágást tesz lehetővé. o A lemezvágó gépeknek korlátozott a vágási magasságuk, így különösen vastag expandált lemezek nem vághatók velük. o A kések felfüggesztésénél az alumínium expandált lemezek szemei deformálódhatnak. 316 MEVACO Katalógus

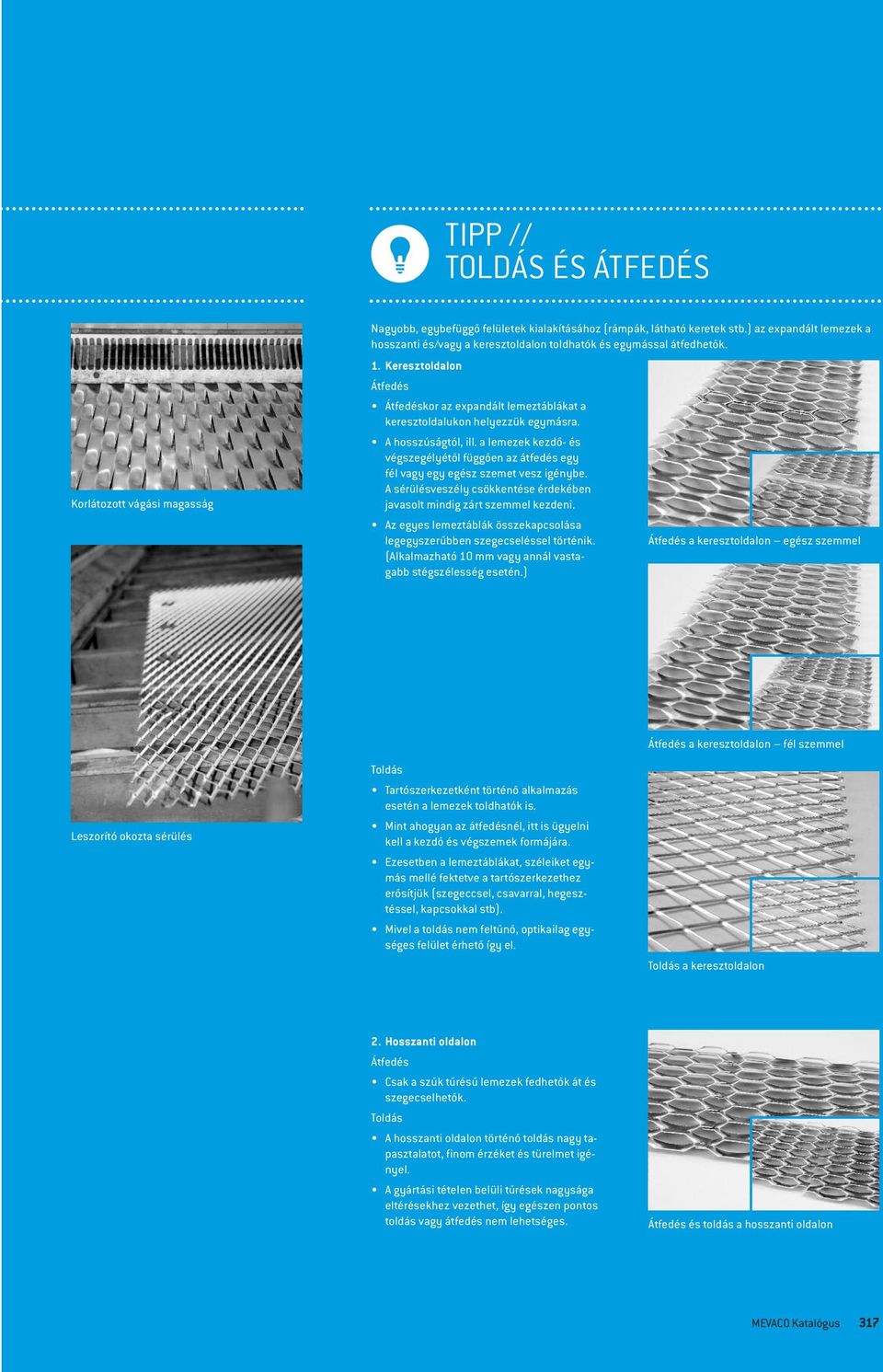

8 tipp // toldás és átfedés Korlátozott vágási magasság Nagyobb, egybefüggő felületek kialakításához (rámpák, látható keretek stb.) az expandált lemezek a hosszanti és/vagy a keresztoldalon toldhatók és egymással átfedhetők. 1. keresztoldalon Átfedés Átfedéskor az expandált lemeztáblákat a keresztoldalukon helyezzük egymásra. A hosszúságtól, ill. a lemezek kezdő- és végszegélyétől függően az átfedés egy fél vagy egy egész szemet vesz igénybe. A sérülésveszély csökkentése érdekében javasolt mindig zárt szemmel kezdeni. Az egyes lemeztáblák összekapcsolása legegyszerűbben szegecseléssel történik. Átfedés a keresztoldalon egész szemmel (Alkalmazható 10 mm vagy annál vastagabb stégszélesség esetén.) Leszorító okozta sérülés Toldás Tartószerkezetként történő alkalmazás esetén a lemezek toldhatók is. Mint ahogyan az átfedésnél, itt is ügyelni kell a kezdő és végszemek formájára. Ezesetben a lemeztáblákat, széleiket egymás mellé fektetve a tartószerkezethez erősítjük (szegeccsel, csavarral, hegesztéssel, kapcsokkal stb). Mivel a toldás nem feltűnő, optikailag egységes felület érhető így el. Átfedés a keresztoldalon fél szemmel Toldás a keresztoldalon 2. Hosszanti oldalon Átfedés Csak a szűk tűrésű lemezek fedhetők át és szegecselhetők. Toldás A hosszanti oldalon történő toldás nagy tapasztalatot, finom érzéket és türelmet igényel. A gyártási tételen belüli tűrések nagysága eltérésekhez vezethet, így egészen pontos toldás vagy átfedés nem lehetséges. Átfedés és toldás a hosszanti oldalon MEVACO Katalógus 317
