1 1. Bemutatkozás 1.1 Elozmények A JUTEC Kft. több mint tíz éve muködo gazdasági vállalkozás, amely 1998 májusától a jelenlegi ügyvezetés irányításával - gázipari technológiák fejlesztésével, - a fejlesztett technológiákhoz szükséges gyártmányok fejlesztésével, - ezen gyártmányok gyártásával (gyártatásával), értékesítésével, - valamint e technológiák alkalmazásához szükséges más elemek kereskedésével, - gázipari technológiák oktatásával, szakértoi feladatok ellátásával foglalkozik. Mindezen tevékenységek Juhász László ügyvezeto igazgató és a társaság által bejelentett használati mintaoltalmi, illetve szabadalmi védettségu eljárások és termékek használatával, valamint a menedzsment által korábban kidolgozott, iparjogvédett megoldások alkalmazási jogának megvásárlásával, és bérlésével történnek. A magyar tulajdonban lévo, mintegy tíz fo foállású alkalmazottat foglalkoztató társaság teret nyújt a gázipari innováció területén más kollégáknak, részt vesz más társaságok, egyesületek tevékenységében. Az MSZ EN ISO 9001: 2001 szerint minosített társaságtól minden magyarországi gázszolgáltató vásárolt az elmúlt években, termékeinek külföldi értékesítése is megkezdodött. 1.3 Eredmények, elvi újdonságok 1.2 Célkituzések, fejlesztési irányok - A tizenöt évvel ezelott megkezdett PE anyagú leágazó vezeték építését biztosító kötéstechnológia, - a tíz éves, házi gáznyomás-szabályozók biztonságos létesítését megalapozó (kerti törpe) telepítési technológia, - a közel tíz éve alkalmazásban lévo lefagyás-veszélyes leágazó vezetékek biztonságos üzemvitelét segíto lefagyásgátló berendezés és eljárás, - valamint a több mint hét éve kidolgozott, talajmozgásos területeken biztonságos gázellátást biztosító vezetéképítési technológia gondozása, továbbfejlesztése és oktatása. Az elmúlt öt év fontosabb munkáinak: - a süllyesztett házi bekötéseknek technológiai továbbfejlesztése és elemkészletének bovítése, - a falba süllyesztett fogyasztói rendszer eljárásának, elemeinek kifejlesztése, - és a biztonságos gázszolgáltatáshoz kapcsolódó technológiai, illetve termékfejlesztés a fogyasztói igények maximális kielégítésére, a bevált termékek értékesítésének árbevételébol Süllyesztett lemezszekrényes beépítés Korlátozott hozzáférésu foelzáró Az egyedileg készített védoszekrény és A telekhatáron, vagy amellett elhelyezett (nem földalatti) foelzárók gázszerelvényezés mellett megjeleno muködtetésének lehetosége, illetve az illetéktelen muködtetésnek a lemezszekrények rögzítésük, mechanikai megakadályozása követelmények ellentétét oldottuk fel az átlátszó, betörheto védettségük -pontosabban annak hiánya- és ablakkal ellátott lemezszekrényben történo elhelyezéssel. A gömbcsap elhelyezésük miatt sérülékenyek illetve muködtetése, ellenorzése és karbantartása egyszerubb és biztosabb mind a veszélyeztetettek. föld alatti, mind a felszín feletti elhelyezésnél. A D20-tól D63 méretu polietilén csövekhez történo csatlakoztatása oldhatatlan, szerelheto PE-acél kötéssel biztosítható, blindelheto kivitele kettos zárásra ad lehetoséget A mechanikai védettséget biztosító régi, beton alépítménnyel rendelkezo kerti törpe sorozat helyetti muanyag dobozos kivitel biztonsági és esztétikai szintjét meghaladó új elem, a süllyesztett kivitel. Az építmények falába, támfalba, kerítésbe való beépítéssel a külso mechanikai védettség biztosítható, melyhez mérettol függoen 2-tol 2,5 mm falvastagságú, hegesztett, horganyzott acéllemez szekrény szükséges. A D20-tól D63 méretek közötti PE anyagú alsó be- és kicsatlakozás - jellemzoen a kerítésbe épített védoszekrényeknél- a korábban említett, falba süllyesztett bekötéssel történik. A kilépo acélcso -jellemzoen a falba épített elhelyezésnél- a lemezszekrény hátsó vagy felso oldalán gáztömör hegesztéses rögzítés kerül kivezetésre. A szekrény a leveheto elolap körüli résen szellozik ki, és az átlátszó ablakon keresztül ellenorizheto a merev kötésu gázméro állása Süllyesztett gázbekötés Mivel nem megengedheto az elvakolt falhoronyban történo vezetéképítés, ezért eddig a gázbekötéseknél: - a falsík elotti felállás, - a nyitott, kivakolt falhoronyban való szerelés, - valamint speciális, a DVGW által bevizsgált, elvakolt felvezeto elem (HSP-PEFlex) beépítése kerül alkalmazásra. A fenti megoldások helyett kidolgoztuk, és a gázszolgáltatókkal engedélyeztettük a falba süllyesztett bekötési eljárásokat D20-tól D63 méretu polietilén csövekre. A süllyesztett gázbekötéssel: - a lesodródás elleni védettséget, - a gázbekötés elrejtését, - a hegesztés nélküli gázbekötés lehetoségét, - a talaj roskadása miatt szükséges elnyíródás elleni védelmet, - a falsík elotti talaj kiszelloztetését a PE cso megengedheto hajlítási sugarával meghajlított, (a beépítési helyzetét figyelembe véve) vízszintes síkban elvágott acél védocso elfalazott beépítésével tudjuk biztosítani. JUTEC Kft. -1-

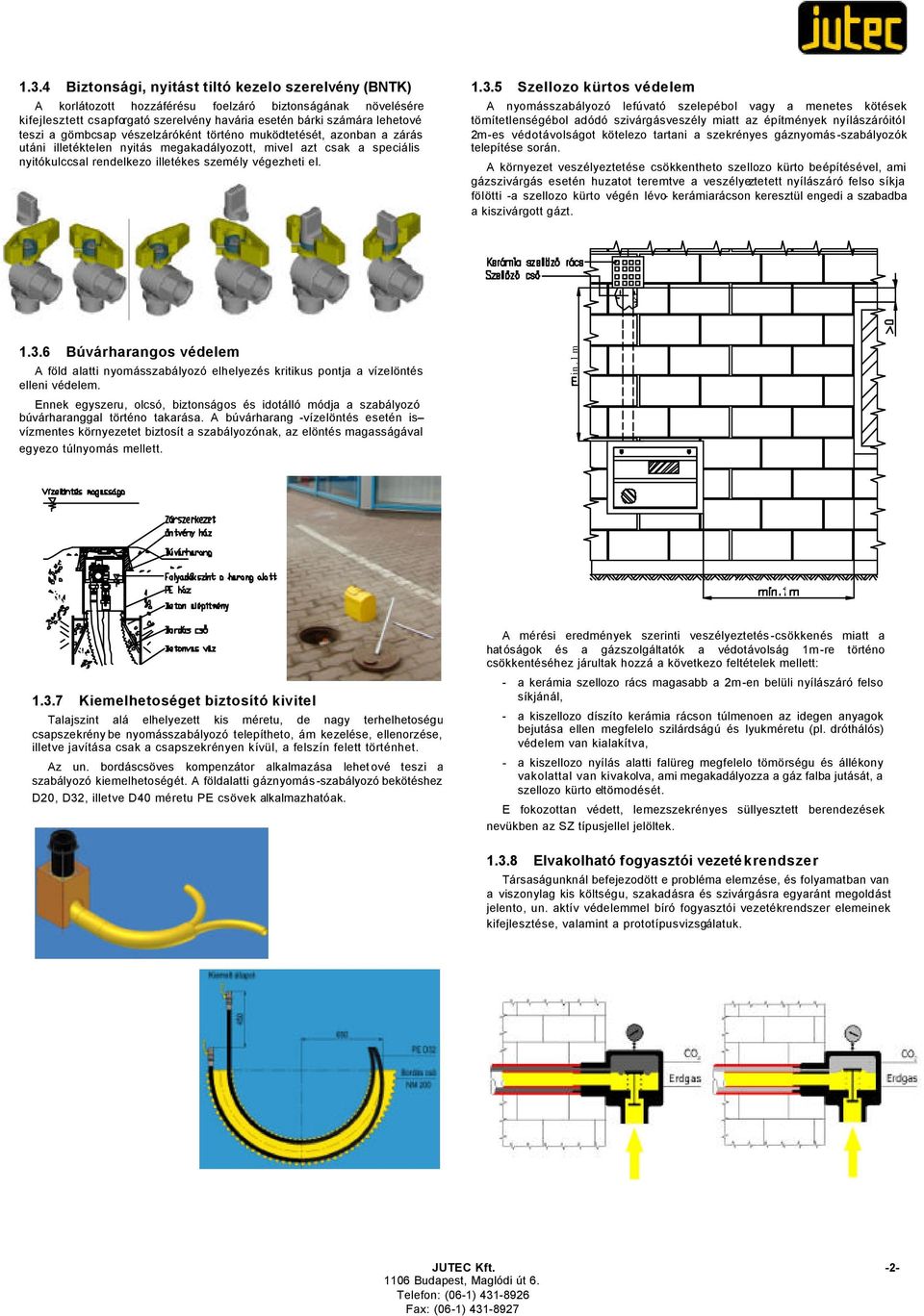

2 1.3.4 Biztonsági, nyitást tiltó kezelo szerelvény (BNTK) A korlátozott hozzáférésu foelzáró biztonságának növelésére kifejlesztett csapforgató szerelvény havária esetén bárki számára lehetové teszi a gömbcsap vészelzáróként történo muködtetését, azonban a zárás utáni illetéktelen nyitás megakadályozott, mivel azt csak a speciális nyitókulccsal rendelkezo illetékes személy végezheti el Szellozo kürtos védelem A nyomásszabályozó lefúvató szelepébol vagy a menetes kötések tömítetlenségébol adódó szivárgásveszély miatt az építmények nyílászáróitól 2m-es védotávolságot kötelezo tartani a szekrényes gáznyomás-szabályozók telepítése során. A környezet veszélyeztetése csökkentheto szellozo kürto beépítésével, ami gázszivárgás esetén huzatot teremtve a veszélyeztetett nyílászáró felso síkja fölötti -a szellozo kürto végén lévo- kerámiarácson keresztül engedi a szabadba a kiszivárgott gázt Búvárharangos védelem A föld alatti nyomásszabályozó elhelyezés kritikus pontja a vízelöntés elleni védelem. Ennek egyszeru, olcsó, biztonságos és idotálló módja a szabályozó búvárharanggal történo takarása. A búvárharang -vízelöntés esetén is vízmentes környezetet biztosít a szabályozónak, az elöntés magasságával egyezo túlnyomás mellett. in.1m Kiemelhetoséget biztosító kivitel Talajszint alá elhelyezett kis méretu, de nagy terhelhetoségu csapszekrénybe nyomásszabályozó telepítheto, ám kezelése, ellenorzése, illetve javítása csak a csapszekrényen kívül, a felszín felett történhet. Az un. bordáscsöves kompenzátor alkalmazása lehetové teszi a szabályozó kiemelhetoségét. A földalatti gáznyomás-szabályozó bekötéshez D20, D32, illetve D40 méretu PE csövek alkalmazhatóak. A mérési eredmények szerinti veszélyeztetés-csökkenés miatt a hatóságok és a gázszolgáltatók a védotávolság 1m-re történo csökkentéséhez járultak hozzá a következo feltételek mellett: - a kerámia szellozo rács magasabb a 2m-en belüli nyílászáró felso síkjánál, - a kiszellozo díszíto kerámia rácson túlmenoen az idegen anyagok bejutása ellen megfelelo szilárdságú és lyukméretu (pl. dróthálós) védelem van kialakítva, - a kiszellozo nyílás alatti falüreg megfelelo tömörségu és állékony vakolattal van kivakolva, ami megakadályozza a gáz falba jutását, a szellozo kürto eltömodését. E fokozottan védett, lemezszekrényes süllyesztett berendezések nevükben az SZ típusjellel jelöltek Elvakolható fogyasztói vezetékrendszer Társaságunknál befejezodött e probléma elemzése, és folyamatban van a viszonylag kis költségu, szakadásra és szivárgásra egyaránt megoldást jelento, un. aktív védelemmel bíró fogyasztói vezetékrendszer elemeinek kifejlesztése, valamint a prototípusvizsgálatuk. JUTEC Kft. -2-

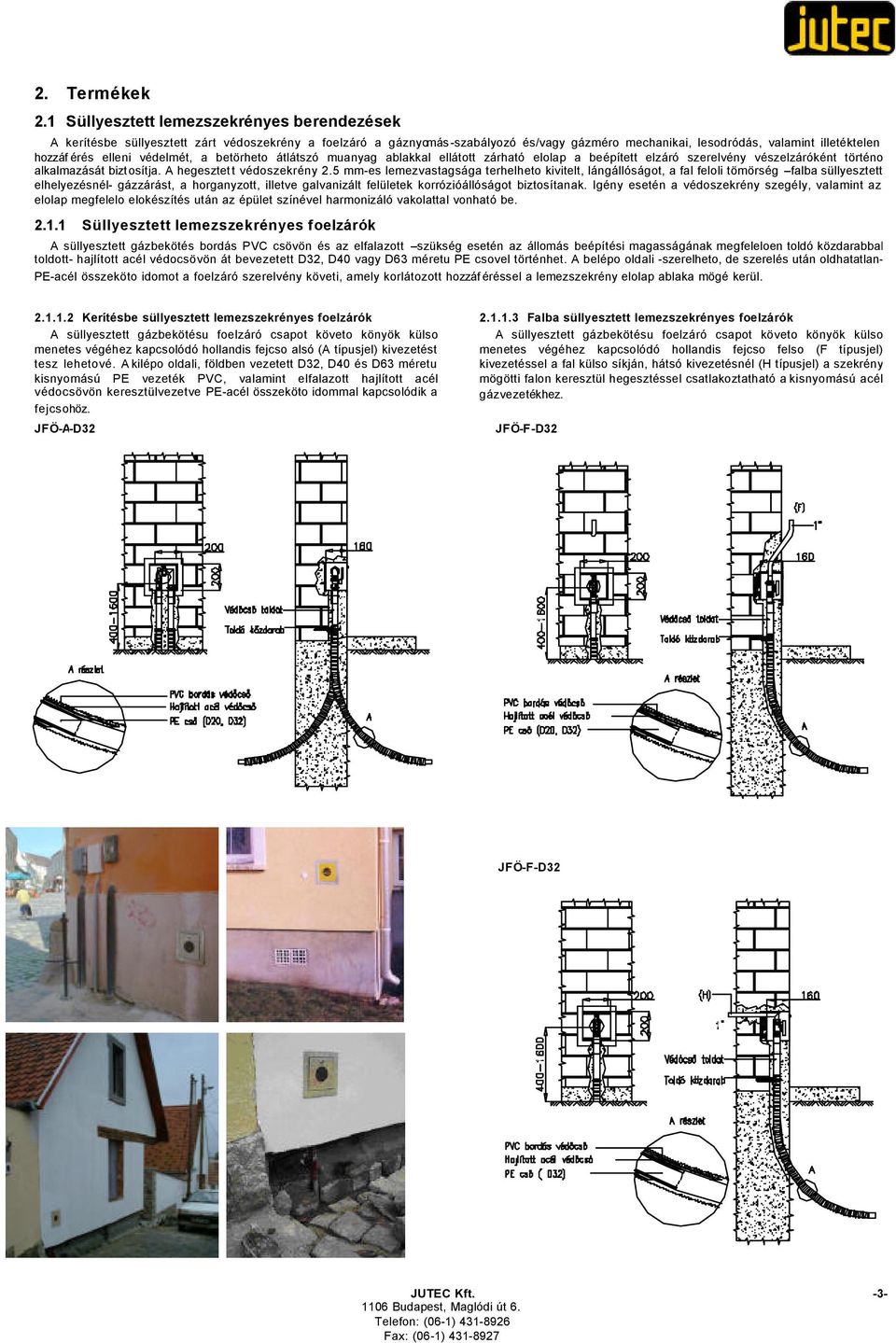

3 2. Termékek 2.1 Süllyesztett lemezszekrényes berendezések A kerítésbe süllyesztett zárt védoszekrény a foelzáró a gáznyomás-szabályozó és/vagy gázméro mechanikai, lesodródás, valamint illetéktelen hozzáf érés elleni védelmét, a betörheto átlátszó muanyag ablakkal ellátott zárható elolap a beépített elzáró szerelvény vészelzáróként történo alkalmazását biztosítja. A hegesztett védoszekrény 2.5 mm-es lemezvastagsága terhelheto kivitelt, lángállóságot, a fal feloli tömörség falba süllyesztett elhelyezésnél- gázzárást, a horganyzott, illetve galvanizált felületek korrózióállóságot biztosítanak. Igény esetén a védoszekrény szegély, valamint az elolap megfelelo elokészítés után az épület színével harmonizáló vakolattal vonható be Süllyesztett lemezszekrényes foelzárók A süllyesztett gázbekötés bordás PVC csövön és az elfalazott szükség esetén az állomás beépítési magasságának megfeleloen toldó közdarabbal toldott- hajlított acél védocsövön át bevezetett D32, D40 vagy D63 méretu PE csovel történhet. A belépo oldali -szerelheto, de szerelés után oldhatatlan- PE-acél összeköto idomot a foelzáró szerelvény követi, amely korlátozott hozzáf éréssel a lemezszekrény elolap ablaka mögé kerül Kerítésbe süllyesztett lemezszekrényes foelzárók A süllyesztett gázbekötésu foelzáró csapot követo könyök külso menetes végéhez kapcsolódó hollandis fejcso alsó (A típusjel) kivezetést tesz lehetové. A kilépo oldali, földben vezetett D32, D40 és D63 méretu kisnyomású PE vezeték PVC, valamint elfalazott hajlított acél védocsövön keresztülvezetve PE-acél összeköto idommal kapcsolódik a fejcsohöz. JFÖ-A-D Falba süllyesztett lemezszekrényes foelzárók A süllyesztett gázbekötésu foelzáró csapot követo könyök külso menetes végéhez kapcsolódó hollandis fejcso felso (F típusjel) kivezetéssel a fal külso síkján, hátsó kivezetésnél (H típusjel) a szekrény mögötti falon keresztül hegesztéssel csatlakoztatható a kisnyomású acél gázvezetékhez. JFÖ-F-D32 JFÖ-F-D32 JUTEC Kft. -3-

4 JFÖ-A-D63 JFÖ-H-D63 JFÖ-F-D63 A képen látható JFÖ-A-D63 típusú süllyesztett lemez-szekrényes beren-dezés korlátozott hozzáf érésu elzárója BNTK csap-forgató sze-relvénnyel szerelt JUTEC Kft. -4-

5 2.1.2 Süllyesztett lemezszekrényes házi gáznyomás-szabályozó állomások Rendeltetésük a társasházi, ikerházi, kisebb épülettömbben lévo lakások, létesítmények, üzletek által fogyasztott gáz -közép, vagy emelt kisnyomásrólkisnyomásra történo szabályozása. A maximális be-, illetve kilépo nyomástartományt, valamint gázterhelést a beépítésre kerülo házi gáznyomásszabályozó muszaki paraméterei határozzák meg. Az állomásokba alapvetoen- a következo típusú gáznyomás-szabályozók építhetoek be: Középnyomású hálózat esetén: - KHS-2 - EKB-10 - Fiorentini FE-10 típusú házi gáznyomás-szabályozók G1 ¼ - G1 ¼ méretu külso menetes csatlakozással, 166 mm-es beépítési hosszal A süllyesztett gázbekötés bordás PVC csövön és az elfalazott szükség esetén az állomás beépítési magasságának megfeleloen toldó közdarabbal toldott- hajlított acél védocsövön át bevezetett D20, D32 méretu PE csovel történik. A belépo oldali PE-acél összeköto idommal egybeépített, korlátozott hozzáférésu foelzáró szerelvényt, a hollandis kötéssel csatlakoztatott gáznyomás-szabályozó követi, amely az állomás beépítésétol függo kivezetést biztosító fejcsohöz hollandival kapcsolódik Kerítésbe süllyesztett lemezszekrényes házi gáznyomásszabályozó állomások Ennél a típusnál a szabályozóhoz csatlakoztatott alsó kivezetésu fejcsohöz PE-acél összeköto idommal kapcsolódik az elfalazott, hajlított acél védocsövön, valamint a bordás PVC csövön keresztül a földbe visszavezetett D32 méretu kisnyomású PE csovezeték. A nyomásszabályozó állomás épületi nyílászárótól mért távolsága legalább 2m kell, hogy legyen. Közút szélétol az állomás 1m távolságra telepítheto, ha a kerítésbe elhelyezett szekrény körül, az alapozással összevasaltan legalább 20x20cm-es vasbeton védokeret épül. HGR Falba süllyesztett lemezszekrényes házi gáznyomásszabályozó állomások Ezeknél a típusoknál a szabályozóhoz csatlakoztatott fejcso felso (F típusjel) kivezetésnél a fal külso síkján, hátsó kivezetésnél (H típusjel) a szekrény mögötti falon keresztül hegesztéssel csatlakoztatható a kisnyomású acél gázvezetékhez. A nyomásszabályozó állomás épületi nyílászárótól mért távolsága legalább 2m kell, hogy legyen. HGR-1-(F) (H) HGR-1 (F) (H)-SZ JUTEC Kft. -5-

6 2.1.3 Süllyesztett lemezszekrényes házi nyomásszabályozó és méro állomások Rendeltetésük a társasházi, ikerházi, kisebb épülettömbben lévo lakások, létesítmények, üzletek által fogyasztott gáz -közép, vagy emelt kisnyomásról- kisnyomásra történo szabályozása, valamint mennyiségének a mérése. A maximális be-, illetve kilépo nyomástartományt, valamint gázterhelést a beépítésre kerülo házi gáznyomás-szabályozó muszaki paraméterei határozzák meg. Az állomásokba beépítheto nyomásszabályozók megegyeznek a süllyesztett házi gáznyomás-szabályozó állomásoknál felsorolt típusokkal, emellett a gázszolgáltatói igényeknek megfeleloenkülönféle csonktávolságú mérok beépítésére is lehetoség adnak. A süllyesztett gázbekötés bordás PVC csövön és az elfalazott szükség esetén az állomás beépítési magasságának megfeleloen toldó közdarabbal toldott- hajlított acél védocsövön át bevezetett D20, D32 méretu PE csovel történik. A belépo oldali PE-acél összeköto idommal egybeépített, korlátozott hozzáférésu foelzáró szerelvényt, a hollandis kötéssel csatlakoztatott gáznyomás-szabályozó követi. A méro, az állomás beépítésétol függo kivezetést biztosító hollandis fejcsövezéssel kapcsolódik a nyomásszabályozóhoz Kerítésbe süllyesztett házi gáznyomás-szabályozó és méro állomások Ezeknél a típusoknál az alsó kivezetésu fejcsohöz, PE-acél összeköto idommal csatlakozik az elfalazott, hajlított acél védocsövön, valamint a bordás PVC csövön keresztül a földbe visszavezetett D32 méretu kisnyomású PE csov ezeték. A nyomásszabályozó állomás épületi nyílászárótól mért távolsága legalább 2m kell, hogy legyen. Közút szélétol az állomás 1m távolságra telepítheto, ha a kerítésbe elhelyezett szekrény körül, az alapozással összevasaltan legalább 20x20cm-es vasbeton védokeret épül mm-es csonktávolságú gázméro csatlakozással kialakított kerítésbe süllyesztett állomások a gázszolgáltatók által legelterjedtebben használt méro beépítését biztosítják. HGR Falba süllyesztett házi gáznyomás-szabályozó és méro állomások Ezeknél a típusoknál a fejcso felso (F típusjel) kivezetésnél a fal külso síkján, hátsó kivezetésnél (H típusjel) a szekrény mögötti falon keresztül hegesztéssel csatlakoztatható a kisnyomású acél gázvezetékhez. A nyomásszabályozó állomás épületi nyílászárótól mért távolsága legalább 2m kell, hogy legyen mm-es csonktávolságú gázméro csatlakozással kialakított falba süllyesztett állomások HGR-2 (F) (H) HGR-2 (F) (H)-SZ JUTEC Kft. -6-

7 - 110 mm-es csonktávolságú gázméro csatlakozással kialakított kerítésbe süllyesztett állomások A TIGÁZ Rt. -a 250 mm-es csonktávolságú mérok mellett- e mérovel szerelt házi gáznyomás-szabályozó és méro állomások beépítését is kérheti. (Tervezés, megrendelés elott a beépítési méretre vonatkozóan célszeru a szolgáltatótól tájékoztatást kérni). HGR mm-es csonktávolságú gázméro csatlakozással kialakított falba süllyesztett állomások HGR-2-(F) (H)-110 A képen, szellozo kürtovel védett HGR- 2-F-SZ-110 típusú falba süllyesztett lemez-szekrényes gáznyomásszabályozó és méro állomás látható. A védett kialakítás lehetové teszi a védotávolság 1m-re történo csökkentését mm-es csonktávolságú gázméro csatlakozással kialakított kerítésbe süllyesztett állomások A Fogáz Rt. a szolgáltatási területén az ekkora csonktávolságú, Equimeter MR8 típusú hofok-kompenzátoros mérovel szerelt házi gáznyomás-szabályozó és méro állomások beépítését kéri mm-es csonktávolságú gázméro csatlakozással kialakított falba süllyesztett állomások JFG-2-(F) (H)-MR8-KHS2 JFG-4-MR8-KHS2 JUTEC Kft. -7-

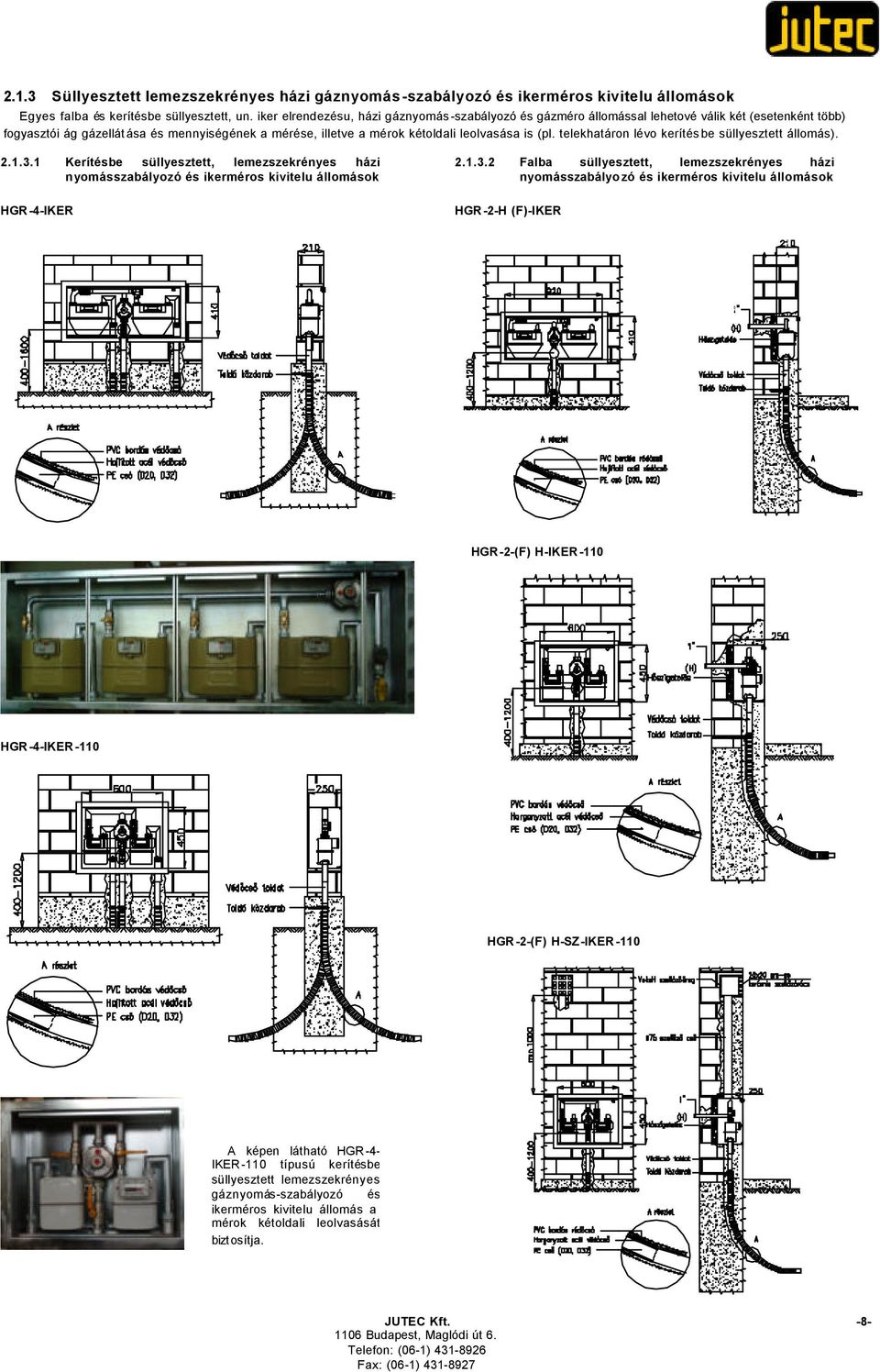

8 2.1.3 Süllyesztett lemezszekrényes házi gáznyomás-szabályozó és ikerméros kivitelu állomások Egyes falba és kerítésbe süllyesztett, un. iker elrendezésu, házi gáznyomás-szabályozó és gázméro állomással lehetové válik két (esetenként több) fogyasztói ág gázellátása és mennyiségének a mérése, illetve a mérok kétoldali leolvasása is (pl. telekhatáron lévo kerítésbe süllyesztett állomás) Kerítésbe süllyesztett, lemezszekrényes házi nyomásszabályozó és ikerméros kivitelu állomások HGR-4-IKER Falba süllyesztett, lemezszekrényes házi nyomásszabályozó és ikerméros kivitelu állomások HGR-2-H (F)-IKER HGR-2-(F) H-IKER-110 HGR-4-IKER-110 HGR-2-(F) H-SZ-IKER-110 A képen látható HGR-4- IKER-110 típusú kerítésbe süllyesztett lemezszekrényes gáznyomás-szabályozó és ikerméros kivitelu állomás a mérok kétoldali leolvasását biztosítja. JUTEC Kft. -8-

9 2.1.4 Süllyesztett lemezszekrényes házi méro állomások Rendeltetésük a társasházi, ikerházi, kisebb épülettömbben lévo lakások, létesítmények, üzletek által fogyasztott kisnyomású gáz mennyiségének mérése. A süllyesztett lemezszekrényes házi méro állomások alaptípusai kialakításukban megegyeznek a házi nyomásszabályozó és méro állomásokkal, azzal a különbséggel, hogy szabályozó nélkül, speciális passz-darabbal szereltek Kerítésbe süllyesztett lemezszekrényes házi méro állomások HGR-4M Falba süllyesztett lemezszekrényes házi méro állomások HGR-2M-(F) (H) HGR-4M-110 HGR-2M-(F) (H)-110 A jobb oldali képen látható falba süllyesztett lemezszekrényes méroállomás bekötése falhoronyban vezetett acélcsovel készült. JUTEC Kft. -9-

10 JFG-4-MR8 JFG-2-(F) (H)-MR8 00 Emelt kisnyomású hálózat esetén a JFG-MR8 típusú méroállomások: - KMS-1-25-A - Rombach ZR20 típusú méro gáznyomás-szabályozóval (G1 ¼ - G1 ¼ méretu külso menetes, illetve hollandis csatlakozással, 50mm-es beépítési hosszal), valamint a méro kilépo oldalára szerelt passzdarabbal szerelhetoek. JFG-4-MR8-KMS JFG-2-(F) (H)-MR8-KMS 6 JUTEC Kft. -10-

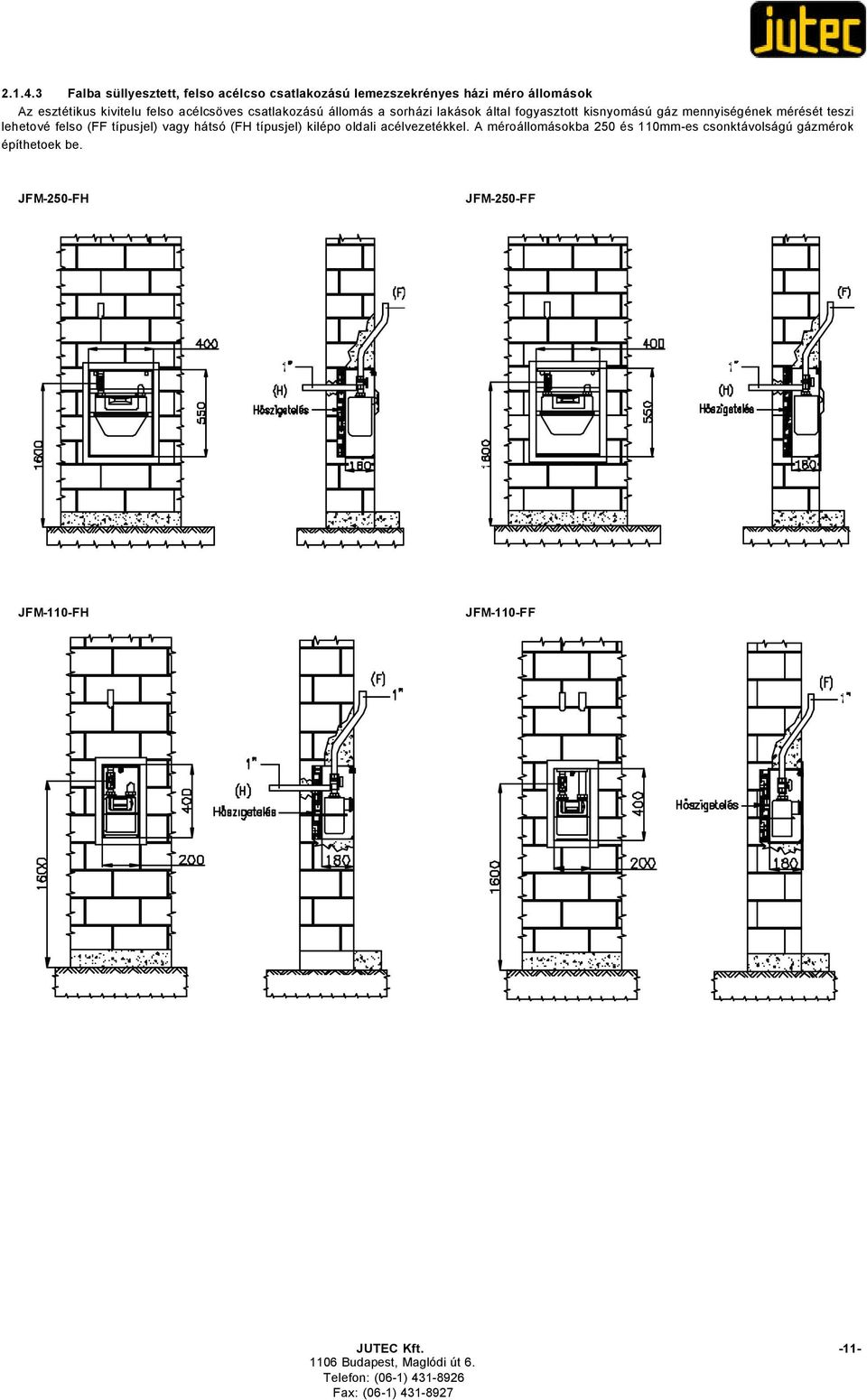

11 Falba süllyesztett, felso acélcso csatlakozású lemezszekrényes házi méro állomások Az esztétikus kivitelu felso acélcsöves csatlakozású állomás a sorházi lakások által fogyasztott kisnyomású gáz mennyiségének mérését teszi lehetové felso (FF típusjel) vagy hátsó (FH típusjel) kilépo oldali acélvezetékkel. A méroállomásokba 250 és 110mm-es csonktávolságú gázmérok építhetoek be. JFM-250-FH JFM-250-FF JFM-110-FH JFM-110-FF JUTEC Kft. -11-

12 2.1.5 Süllyesztett lemezszekrényes egyedi állomások Rendeltetésük a kisebb ipari, mezogazdasági létesítmény, épületcsoport által fogyasztott gáz kisnyomásra történo szabályozása és/vagy mérése. Mindez a házi kategóriájú süllyesztett állomásoknál korábban részletezett mechanikai és lesodródás, valamint illetéktelen beavatkozás elleni védelem, illetve elhelyezési lehetoségek biztosítása mellett, az egyedi állomásoktól elvárt magasabb szintu muszaki tartalom megjelenésével párosul. Az állomások belépo oldali nyomásmérovel szerelt egyedi gázszurot, kilépo oldali nyomásmérot, valamint a nyomásmentesítéshez leereszto csapot és kilépo oldali elzáró szerelvényt is tartalmaznak. Igény esetén a gázméros nyomás-szabályozó állomások homérsékletkorrektoros kialakítással is készülhetnek. A maximális be-, illetve kilépo ny omástartományt, valamint gázterhelést a beépítésre kerülo egyedi gázny omás-szabályozó muszaki paraméterei határozzák meg Kerítésbe süllyesztett egyedi gáznyomás-szabályozó és/vagy méro állomások Ezeknél a típusoknál az alsó kivezetésu fejcsohöz, PE-acél összeköto idommal csatlakozik az elfalazott, hajlított acél védocsövön, valamint a bordás PVC csövön keresztül a földbe visszav ezetett D32, D40 vagy D63 méretu kisnyomású PE csovezeték. A nyomásszabályozó állomás épületi nyílászárótól mért távolsága legalább 2m kell, hogy legyen. Közút szélétol az állomás 1m távolságra telepítheto, ha a kerítésbe elhelyezett szekrény körül, az alapozással összevasaltan legalább 20x20cm-es vasbeton védokeret épül. HGR-4-KHS Falba süllyesztett egyedi gáznyomás-szabályozó és/vagy méro állomások Ezeknél a típusoknál felso kivezetéssel (F típusjel) a fal külso síkján, hátsó kivezetéssel (H típusjel) a falon keresztül, hegesztéssel csatlakoztatható a kisnyomású acél gázvezeték. A nyomásszabályozó állomás épületi nyílászárótól mért távolsága legalább 2m kell, hogy legyen. HGR-80-(F) (H)-SZ in.1000 HGR-2-H-KHS100-SZ típusú falba süllyesztett lemezszekrényes egyedi szabályozó állomás hátsó kivezetéssel HGR-40-(F) (H)-SZ HGR-4-KHS100-FG40 HGR-4-KHS40 JUTEC Kft. -12-

13 HGR-4-EKB25-SONIX16 HGR-2-F-SONIX16 HGR-2-H-G25 HGR-4-G16-D63 HGR-2-H-G10 JUTEC Kft. -13-

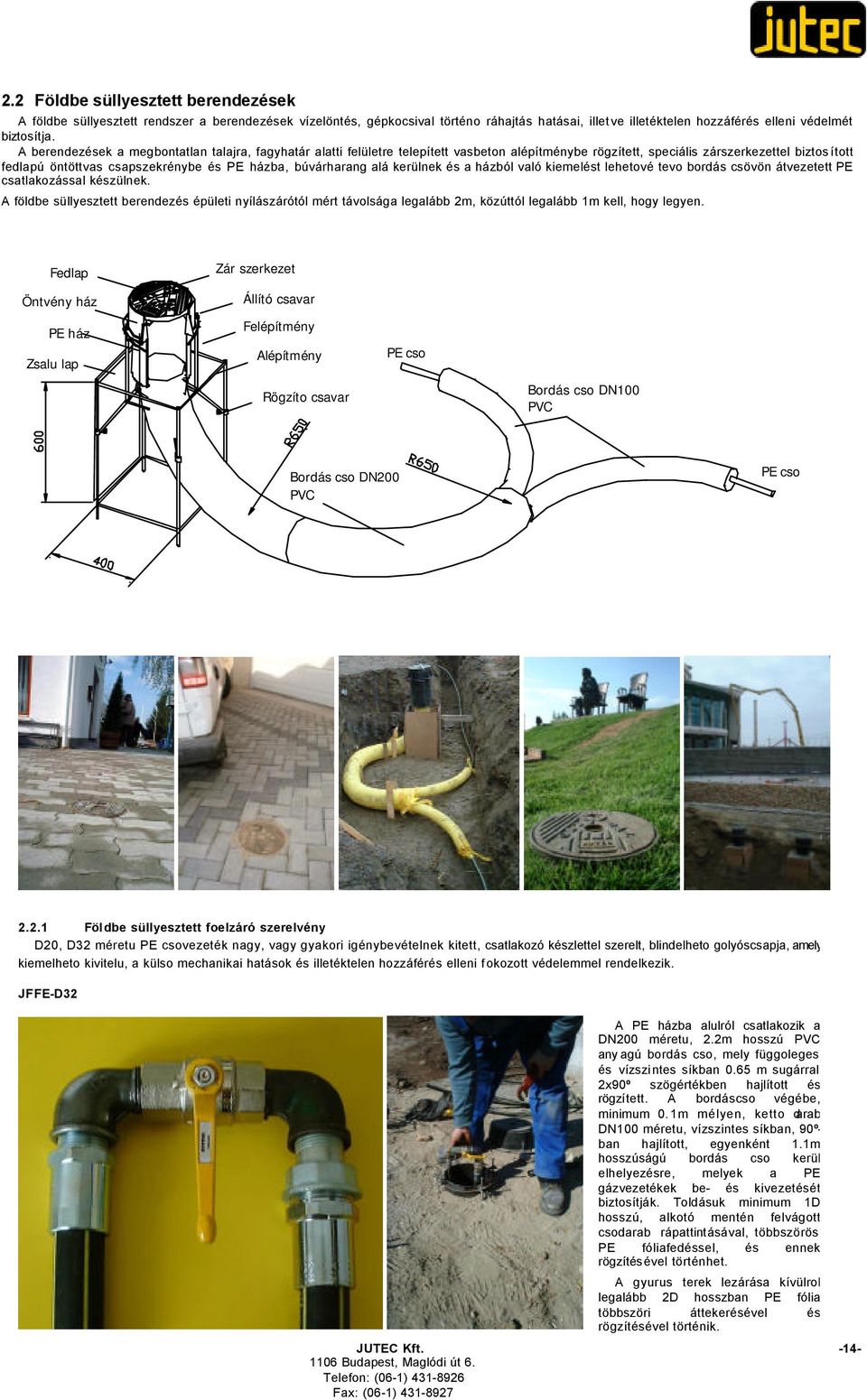

14 2.2 Földbe süllyesztett berendezések A földbe süllyesztett rendszer a berendezések vízelöntés, gépkocsival történo ráhajtás hatásai, illetve illetéktelen hozzáférés elleni védelmét biztosítja. A berendezések a megbontatlan talajra, fagyhatár alatti felületre telepített vasbeton alépítménybe rögzített, speciális zárszerkezettel biztosított fedlapú öntöttvas csapszekrénybe és PE házba, búvárharang alá kerülnek és a házból való kiemelést lehetové tevo bordás csövön átvezetett PE csatlakozással készülnek. A földbe süllyesztett berendezés épületi nyílászárótól mért távolsága legalább 2m, közúttól legalább 1m kell, hogy legyen. Fedlap Öntvény ház PE ház Zsalu lap Zár szerkezet Állító csavar Felépítmény Alépítmény PE cso Rögzíto csavar Bordás cso DN100 PVC Bordás cso DN200 PVC PE cso Földbe süllyesztett foelzáró szerelvény D20, D32 méretu PE csovezeték nagy, vagy gyakori igénybevételnek kitett, csatlakozó készlettel szerelt, blindelheto golyóscsapja, amely kiemelheto kivitelu, a külso mechanikai hatások és illetéktelen hozzáférés elleni fokozott védelemmel rendelkezik. JFFE-D32 A PE házba alulról csatlakozik a DN200 méretu, 2.2m hosszú PVC any agú bordás cso, mely függoleges és vízszintes síkban 0.65 m sugárral 2x90º szögértékben hajlított és rögzített. A bordáscso végébe, minimum 0.1m mélyen, ketto darab DN100 méretu, vízszintes síkban, 90ºban hajlított, egyenként 1.1m hosszúságú bordás cso kerül elhelyezésre, melyek a PE gázvezetékek be- és kivezetését biztosítják. Toldásuk minimum 1D hosszú, alkotó mentén felvágott csodarab rápattintásával, többszörös PE fóliafedéssel, és ennek rögzítésével történhet. A gyurus terek lezárása kívülrol legalább 2D hosszban PE fólia többszöri áttekerésével és rögzítésével történik. JUTEC Kft. -14-

15 2.2.2 Földbe süllyesztett gáznyomás-szabályozó állomások A földbe süllyesztett berendezés típustól függoen családi házak, kisebb épület, üzlet, üzem gázellátásához szükséges középnyomású gáz kisnyomásra történo szabályozását teszi lehetové vízelöntés, gépkocsival történo ráhajtás hatásai, valamint illetéktelen hozzáférés elleni védettséggel. A berendezés növelt üzembiztonságú kompakt alsó és felso gyorszárat, lefúvatót tartalmazó, egy vagy kétfokozatú- szabályozó készülékkel, a szereléshez, üzem közbeni ellenorzéshez kiemelési lehetoséget biztosító csokompenzációval rendelkezik. A gáznyomás-szabályozó készülékek teljesítménytol függoen szuro betéttel (a szabályozóba integráltan), vagy nagyobb teljesítmény esetén- önálló szuro egységgel kerülnek beépítésre. Ennek megfeleloen a PE csövek végére kerülo szerelvénysor eltéro hosszúságú, ezért a csapszekrénybol történo kiemeléshez szükséges csokompenzátor is más méretu, illetve elrendezésu. EKB-25 típusú szabályozó készlet Zár szerkezet Öntvény ház Búvár harang FE-S-U szabályozó készlet Zár szerkezet Öntvény ház Búvár harang PE ház Beton alépítmény PE ház Beton alépítmény Bordás cso Beton vas váz Bordás cso Beton vas váz Földbe süllyesztett házi gáznyomás-szabályozó állomások 25 m 3 /ó-ás maximális gázf ogyasztásig alkalmazható, egy vagy kétfokozatú gáznyomás-szabályozóval belépo oldali a PE csövekre szerelt elofeszített rézhüvelyu, PE-acél összekötovel gyártott- foelzáróval és igény esetén kilépo oldali nyomásméro csonkkal ellátott D20 és/vagy D32 méretu PE csocsatlakozással készített földbe süllyesztett gáznyomás-szabályozó állomások. JFS-EKB-10(25) EKB-10 típusú nyomásszabályozó PE-acél összeköto PE-acél összeköto PE D32x3 (SDR 11) Golyóscsap PE-acél összekötovel PE D32x3 (SDR 11) Golyóscsap PE-acél összekötovel PE D32x3 (SDR 11) PE D20x3 JFS-KHS-2 JFS-FE-10(25) Földbe süllyesztett házi gáznyomás-szabályozó állomások telepítése A PE házba alulról csatlakozik a DN200 méretu, 2.2m hosszú PVC anyagú bordás cso, amely függoleges és vízszintes síkban 0.65m sugárral 2x90 szögértékben hajlított és rögzített. Végébe minimum 0.1m mélységbe- helyezve ketto DN100 méretu, 90º-ban hajlított 1.1m hosszúságú bordás cso van, melyek biztosítják a PE gázvezetékek be- és kivezetését. Toldásuk minimum 1D hosszú, alkotó mentén felvágott csodarab rápattintásával, többszörös PE fóliafedéssel és ennek rögzítésével történhet. A gyurus terek lezárása kívülrol legalább 2D hosszban PE fólia többszöri áttekerésével és rögzítésével földbehatolás ellen történik. A bordás csövek rögzítését földvisszatöltéssel kell végezni, mely ez biztosítja az alépítmény zsalu lemezeinek megtámasztását is. Az alépítményt félfolyós betonnal kell a rögzítés után kiönteni, majd a felépítmény pontos beállítását követoen készítheto el a felépítményt legalább 20 20cm nagyságban körül ölelo, az alsó tömbbel egybeépített beton réteg. Ennek készítése során a térburkolathoz illeszkedo felület kialakítására kell törekedni, szilárd burkolatú környezet hiányában legalább fél négyzetméteres beton felületet szükséges kialakítani, sík területen a felszín fölött legalább 0.1m magasságban. JUTEC Kft. -15-

16 PE cso Bordás cso DN100 PVC PE cso Bordás cso DN200 PVC A bordás csövek hossza, hajlítási sugara és a hajlítás szöge a telepítés során minden esetben biztosítandó, az elrendezés azonban megváltoztatható. A vázszerkezet és a csokompenzátor rendszer funkcionális ellenorzése a nyomásszabályozó készlet beszerelését köv etoen a csatlakozó készlet kiemelésével illetve akadálymentes visszahelyezhetoségének ellenorzésével történik Földbe süllyesztett egyedi gáznyomás-szabályozó állomások 40, illetve 50 m 3 /ó-ás maximális gázfogyasztásig alkalmazható, egy vagy kétfokozatú gáznyomás-szabályozóval belépo oldali a PE csövekre szerelt elofeszített rézhüvelyu, PE-acél összekötovel gyártott- foelzáróval és igény esetén kilépo oldali nyomásméro csonkkal ellátott D32 és/vagy D40 méretu PE csocsatlakozással készített földbe süllyesztett gáznyomás-szabályozó állomások. JFS-KHS-40 JFS-FE-S-U Fiorentini FE-S-U típusú szabályozó PE-acél összeköto PE D40x3.7 (SDR 11) KF25 típusú gázszuro Golyóscsap PE-acél összekötovel PE D32x3 (SDR 11) KF25 típusú gázszuro Golyóscsap PE-acél összekötovel PE D32x3 (SDR 11) Földbe süllyesztett egyedi gáznyomás-szabályozó állomások telepítése A PE házba alulról csatlakozik a DN200 méretu, 3.3m hosszú PVC anyagú bordás cso, amely függoleges és vízszintes síkban 0.65m sugárral 3x90 szögértékben hajlított és rögzített. Végébe minimum 0.1m mélységbe- helyezve ketto DN100 méretu, 90º-ban hajlított 1.1m hosszúságú bordás cso van, melyek biztosítják a PE gázvezetékek be- és kivezetését. Toldásuk minimum 1D hosszú, alkotó mentén felvágott csodarab rápattintásával, többszörös PE fóliafedéssel és ennek rögzítésével történhet. A gyurus terek lezárása kívülrol legalább 2D hosszban PE fólia többszöri áttekerésével és rögzítésével földbehatolás ellen történik. A bordás csövek rögzítését földv isszatöltéssel kell végezni, mely ez biztosítja az alépítmény zsalu lemezeinek megtámasztását is. Az alépítményt félfolyós betonnal kell a rögzítés után kiönteni, majd a felépítmény pontos beállítását követoen készítheto el a felépítményt legalább 20 20cm nagyságban körül ölelo, az alsó tömbbel egybeépített beton réteg. Ennek készítése során a térburkolathoz illeszkedo felület kialakítására kell törekedni, szilárd burkolatú környezet hiányában legalább fél négyzetméteres beton felületet szükséges kialakítani, sík területen a felszín fölött legalább 0.1m magasságban. PE cso Bordás cso DN100 PVC PE cso Bordás cso DN200 PVC A bordás csövek hossza, hajlítási sugara és a hajlítás szöge a telepítés során minden esetben biztosítandó, az elrendezés azonban megváltoztatható. A vázszerkezet és a csokompenzátor rendszer funkcionális ellenorzése a nyomásszabályozó készlet beszerelését köv etoen a csatlakozó készlet kiemelésével illetve akadálymentes visszahelyezhetoségének ellenorzésével történik. JUTEC Kft. -16-

17 2.3 Lefagyásgátló berendezések Ismétlodoen lefagyó csatlakozó vezeték, vagy gáznyomás szabályozó berendezés zavarmentes üzemelését biztosító kiegészíto berendezés. A nyomásszabályozó elé, (helyére) szerelendo egység a földgáz harmatpontját csökkenti a késobbi folyadék kiválás megakadályozása céljából. Az összegyujtött kondenzátum fagyásának megakadályozása fagyálló folyadék hozzáadásával biztosított. A lefagyásgátlót a szerelés helyszínén 0.2l fagyálló folyadékkal fel kell tölteni. A feltöltéshez tömény fagyálló folyadékot kell használni. Feltöltés után a készüléket nem szabad eldönteni. A berendezés beszerelésénél eloször zárni kell a nyomásszabályozó egység foelzáró szerelvényét. A nyomásszabályzó készülék hollandijának óvatos oldásával teljesen nyomásmentésíteni kell a rendszert. A lefagyásgátlót a ny omásszabályozó kiszerelését követoen kell csatlakoztatni a helyére és a helyszíni adottságokat felhasználva stabilan rögzíteni. Rögzítéshez - ha alkalmas helyszíni támasz nem található - két darab levert, minimum Ø12-es, szereloszalaggal átfogott, betonvasat kell használni. A gázny omás-szabályozót megfelelo fröccseno víz elleni védelemmel ellátni. A leereszto gömbcsap helyzetének ellenorzését követoen nyitni kell a fogyasztói foelzáró szerelvényt. A nyomásszabályzó indításával gáz alá helyezheto a fogyasztói rendszer. A készülék szerkezeti elemei nem igényelnek karbantartást. Hetente -vagy a fagyáspontváltozástól függo idoszakonként- ellenorizni kell a készülékben levo fagyálló folyadék töménységét, illetoleg az utolsó mérést követo változást. A készülék utántöltésére segédtartályt kell alkalmazni. Abban az esetben, ha a folyadék fagyáspontja -10 C fölé emelkedik, a folyadékot ki kell cserélni. A dugó visszaszerelése után a tömítést habzószeres tömörség-ellenorzéssel meg kell vizsgálni. A lefagyásgátló beköto vezetékének esetleges fagyása -extrém víztartalom és homérséklet- estén hoszigetelést kell az elokészítetlen gázt továbbító vezetékre helyezni. JLG-01 JLG-01-FG JUTEC Kft. -17-

18 2.4 Útperselyek, útperselyes csapforgatók Szellozo útpersely (SZUP) A szellozo útpersely a szaglócso alkalmazásával történo kiszelloztetés célszeru eleme. A beton ágyazatba rögzített útpersely-házat felülrol a fel nem nyíló, forgatható szellozo fej zárja. A házban a szellozo-fej, vállon felülve, kúpfelületen illeszkedve helyezkedik el. A szaglócso vége a ház üregébe vezetett, melybol az esetlegesen kiszivárgó gáz a kúpfelület résein keresztül táv ozik a szabadba. A szellozo-fej vállra illeszkedo felülete hornyolt, a biztos gázáteresztés elérése céljából. Nagyobb gázmennyiség jelentkezése, nagyobb nyomás (25 hpa) kialakulása esetén a fej kissé megemelkedve jelentos szabad felületet biztosít a gáz kiáramlásához. Útpersely ház Szellõzõ fej Aszfalt Beton Útperselyes csapforgató (UPCS) Az útperselyes csapforgató a föld alatti polietilén anyagú gömbcsapok muködtetésének integrált eszköze. A szerelvény az útfelszínbe épített útpersely házban, speciális kulccsal, elfordítható forgató fej elfordításával mozgatott forgató rúd -és az ezt teleszkóposan magába fogadó forgató szársegítségével forgatja a csap tengelyét. A forgatás mintegy 90 -os tartományban lehetséges, ami az útpersely házban reteszeléssel biztosított és zárási irányban vékony odó nyíllal jelölt. A forgó részeket talajnyomás ellen egymásba csúszó, szoknyával a gömbcsapra illeszkedo védocso együttes védi, amelynek felso vége az útpersely házban, a cseppeno víz ellen sapkával védett. Ebbe kerül elhelyezésre a forgató száron elhelyezett vezeto cso, mely a forgató rúd bevezetését, a forgató szár központosítását végzi. Az útperselyes csapforgató SCHUCK, FRIALEN és a BTR gömbcsapok muködtetéséhez alkalmazható. Útpersely ház Forgató fej Aszfalt Forgató rúd Beton Forgató szár Szaglócsõ Védõcsõ Az útpersely kezelést, karbantartást nem igényel, a szellozo felület tisztítása a fej elfordításával történik. A speciális kulccsal nem csak forgatható, hanem emelheto is a szellozo fej, mely csak egyetlen helyzetben távolítható el, vagy a fokozott védelmu kivitel esetén eltávolíthatatlan. 3 A leágazó vezetéképítéshez kapcsolódó további termékek 3.1 SCHUCK fali átvezetok Pincei gázbekötés során beépített fali átvezeto elem hosszú idon át víz- és gáztömör csatlakozást tesz lehetové kiszakítás biztos kivitelben. A DN25, DN40 és DN50 méretekben (D32, D50 és D63 méretu PE csovezetékekhez) és mm-es beépítési hosszal készülo, gyári szigeteléssel és acélcsore fröccsöntött PE burkolattal készülo átvezeto elem. A beépítése csak a vízzáró, duzzadó cementhabarccsal és a pincei oldalt lezáró menetes PE tárcsával (un. ARO tárcsa) történhet. A fali átvezeto elem acél-acél (HSPST-S típus) vagy PE-acél (HSP-S típus) fali átvezetést, illetve átmenetet tesz lehetové. PE-acél átmenet esetén a kisnyomású polietilén csovezetékhez történo csatlakozás épületen kívül történik, így a kötés nem kerül a falba a beépítés során. Épületen belül a fali átvezeto acél végéhez hegesztéssel kell csatlakoztatni a fogyasztói vezetéket. A hegesztés során a PE bevonat, valamint az AOR menetes tárcsa védelmét vizes-ruhás hutéssel kel biztosítani. A PE bevonat esetleges sérülése csupán esztétikai kár, a tengely irányú tárcsás rögzítés, illetve a víz- és gáztömör habarcskitöltés teljes védelmet ad. Beépítés JUTEC Kft. -18-

19 HSP-S típusú PE-acél fali átvezeto HSP-PEFlex fali átvezetovel kialakított süllyesztett fali felállás 3.2 SCHUCK liszensz alapján gyártott fali átvezetok JUTEC Kft. -19-

20 4 A Jutec Kft. további szolgáltatásai 4.1 Oktatás A társaság a gázipar területén a személyi-vállakózói megfeleloség beszállítói kritériumrendszeréhez illeszkedo képzési programokat szervez, az un leágazó rendszerek témakörben. - Csatlakozó (leágazó) rendszerek tervezoinek, kivitelezoinek szakmai felkészítése. Képzési program: 20 óra Képzési forma: intenzív - A Korszeru leágazó rendszerek szereloi" jogosítvánnyal rendelkezo személyek -esedékes újravizsgáztatása- muszaki újdonságok betanítása. Képzési program: 1 nap 4.2 Szakértoi tevékenységek 5 Elérhetoségeink Cím: JUTEC Muszaki Szolgáltató Kft Budapest Maglódi út 6. Tel.: (06-1) Mobil:(20) (30) (70) jutec@jutec.hu Internet: Ügyvezeto: Juhász László okl. gázipari szakmérnök JUTEC Kft. -20-
