SONOtrack" ultrahangos áramlásmérő

Átírás

1 SONOtrack" ultrahangos áramlásmérő Gőz, kondenzszerelvények és berendezések Működési elve: A csõvezetékekre kívülrõl annak megbontása nélkül felszerelhetõ ultrahangos Sono-Track áramlásmérő két speciális ultrahangos mérőfejből és az ahhoz csatlakozó elektronikus egységből áll. A mérőfejek mindegyike jeladóként illetve érzékelőként is működik, melyeket a mérendő csőszakasz egy adott pontján annak külső felületére kell rögzíteni az áramlási iránnyal szemben, és azzal megegyezően. Az áramlási iránnyal azonosan felszerelt UT mérőfej egy nagyfrekvenciájú jelet küld a DT mérőfejnek. Azonos módon a DT is küld egy nagyfrekvenciájú jelet az UT fejnek. Amennyiben nincs áramlás akkor az UT fej által kibocsátott jel ugyanakkora idő alatt jut a DT fejhez mint a DT által kibocsátott az UT hez. Jellemzői: Megbízható és tartós Automatikus jelkövetés-ahogyan az áramlás változását követi a kiadott jel változása Érzéketlen a zajokra-változó frekvencia meghajtás Felhasználó barát-könnyű felprogramozni a képernyő vagy a billentyűzet segítségével Digitális jel-1524 méteres vezetékhosszat tesz lehetővé Hordozható és telepített kivitel Előnyei: Alacsony beruházási költség Egyszerű üzembe helyezés mm átmérőjű csővezetékek esetében alkalmazható Tartós felépítés, karbantartásmentes- nincsenek mozgó alkatrészei Nincs nyomásesés és költséges leállás a beüzemelés idejére Megbízható és pontos mérés: +/- 2.0 %-os pontosság (a teljes skálára vonatkozóan), az ismétlési pontossága +/- 0.1 %-os. Alkalmazási területei, mérhető anyagok: A Sono-Trak áramlásmérő alkalmazható szilárd szennyeződést (35 ppm koncentráció, 40 mikron vagy annál nagyobb), vagy buborékokat (legkevesebb 0.2 % sűrűség eltérés az adott folyadék közeg sűrűségétől) tartalmazó folyadékok térfogatáram mérésére. Néhány a készülékkel mérhető anyagok közül: Mezőgazdasági víz Koptató anyagok Aszfalt Beton Kotró Iszap Fúró iszap Különösen viszkózus anyagok Habarcs (cement) Veszélyes hulladékok Nagyon szennyezett anyagok Lakossági szennyvíz és iszap Papír gép Cement termékek Tározók és csatornák Folyók és patakok Iszap Zagy Lebegő szennyeződések

2 Kijelzője: A felhasználó barát, könnyen kiolvasható kijelző folyamatos valósidejű térfogatáram, áramlási sebesség, és a felhasználó által kiválasztható mértékegységekben történő összegzéseket mutat. Az érintő kijelző, valamint a többfunkciós, 32 karakteres, kétutas, alfanumerikus billentyűzet könnyíti meg a mérő a programozását. A kijelző impulzus, feszültség és analóg értékeket fogad és beépített magas/alacsony határérték riasztást is, 4-től 20 ma-ig jelzések, és visszajelző lámpa, ami megmutatja, hogy a jel pontos értékeket ad-e. Műszaki leírás: Folyadék tulajdonságai Mért folyadék Áramlási tulajdonságok Folyadék típusa A folyadék hőmérséklet mérési intervalluma A folyadék sebesség mérési intervalluma Áramlás érzékenysége Homogén folyadékok, ideális áramlási profillal (iszap, zagy, csatornavíz, szennyvíz, és más olyan folyadékok, amelyek tartalmaznak lebegő szemcséket) Tengely szimmetrikus áramlás a folyadékkal teli vezetékben. Folyadékok, amelyek tartalmaznak lebegő szemcséket, 35 ppm < <40 µ méretben, 0.2%-os sűrűségnél, nem oldott szilárd részecske vagy légbuborékok esetében. -40 º C 149 º C m/s 0.02 m/s Vezetékrendszer feltételei Vezeték átmérő intervalluma Sebesség mérés Térfogat mérés Ø mm Ø mm Vezeték anyaga Vezeték szigetelések Az itt felsoroltak, de nem kizárólagosan: szénacél, rozsdamentes acél, alakítható öntöttvas, öntöttvas, FRP, PVC, üveggyapot-, Teflon -, és beton burkolatú vagy bevonatos vezetékek Az itt felsoroltak, de nem kizárólagosan: kátrány, epoxigyanta, habarcs, gumi, Teflon, PVC, valamint üveg

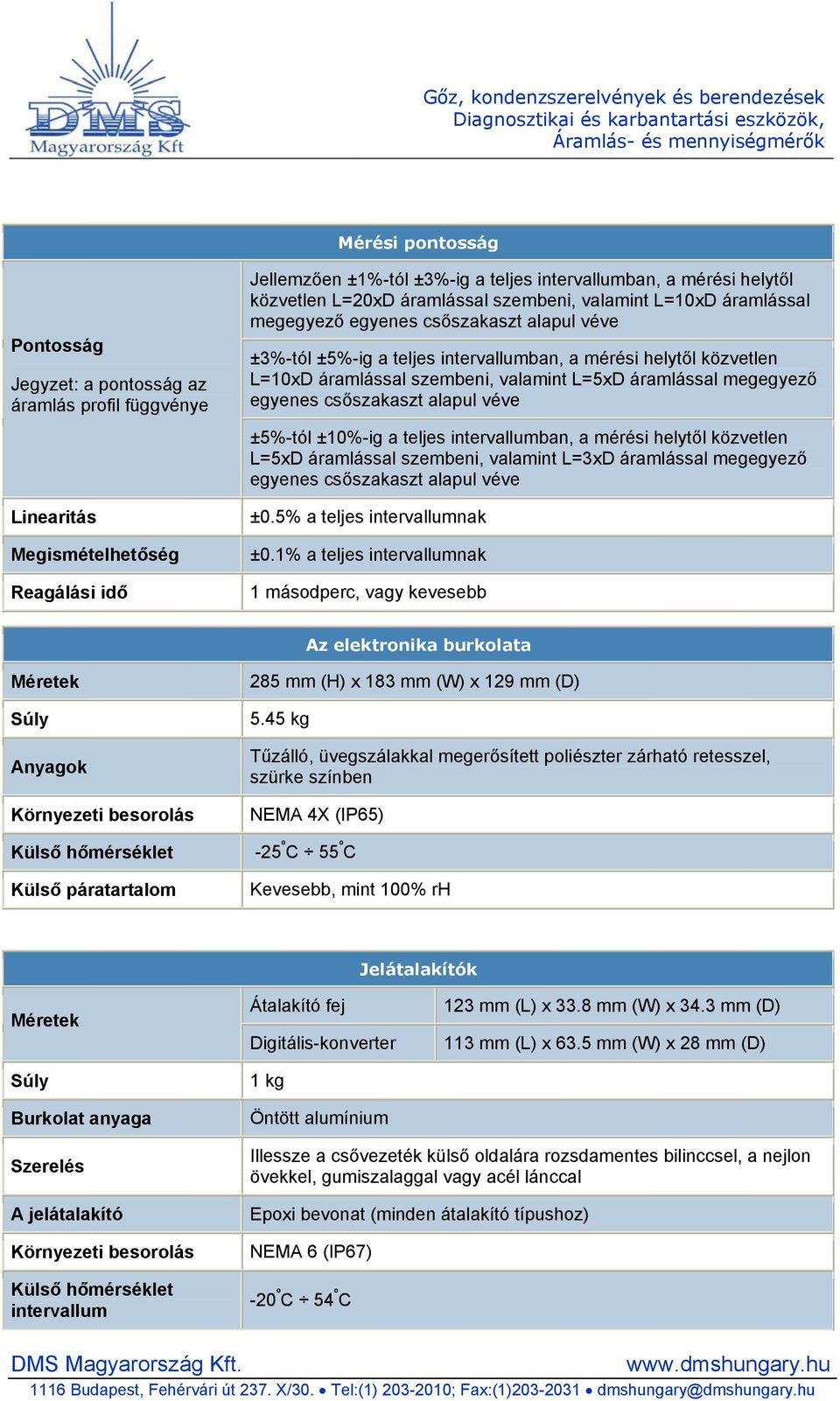

3 Mérési pontosság Pontosság Jegyzet: a pontosság az áramlás profil függvénye Linearitás Megismételhetőség Reagálási idő Jellemzően ±1%-tól ±3%-ig a teljes intervallumban, a mérési helytől közvetlen L=20xD áramlással szembeni, valamint L=10xD áramlással megegyező egyenes csőszakaszt alapul véve ±3%-tól ±5%-ig a teljes intervallumban, a mérési helytől közvetlen L=10xD áramlással szembeni, valamint L=5xD áramlással megegyező egyenes csőszakaszt alapul véve ±5%-tól ±10%-ig a teljes intervallumban, a mérési helytől közvetlen L=5xD áramlással szembeni, valamint L=3xD áramlással megegyező egyenes csőszakaszt alapul véve ±0.5% a teljes intervallumnak ±0.1% a teljes intervallumnak 1 másodperc, vagy kevesebb Az elektronika burkolata Méretek Súly Anyagok Környezeti besorolás Külső hőmérséklet Külső páratartalom 285 mm (H) x 183 mm (W) x 129 mm (D) 5.45 kg Tűzálló, üvegszálakkal megerősített poliészter zárható retesszel, szürke színben NEMA 4X (IP65) -25 º C 55 º C Kevesebb, mint 100% rh Jelátalakítók Méretek Súly Burkolat anyaga Átalakító fej Digitális-konverter 1 kg Öntött alumínium 123 mm (L) x 33.8 mm (W) x 34.3 mm (D) 113 mm (L) x 63.5 mm (W) x 28 mm (D) Szerelés A jelátalakító Környezeti besorolás Külső hőmérséklet intervallum Illessze a csővezeték külső oldalára rozsdamentes bilinccsel, a nejlon övekkel, gumiszalaggal vagy acél lánccal Epoxi bevonat (minden átalakító típushoz) NEMA 6 (IP67) -20 º C 54 º C

4 Külső páratartalom Kevesebb, mint 100% RH Átalakító kábel Szabványos kábel Maximális kábel hosszúság 7.6 m, 2 sodort érpár, 24 AWG, árnyékoló fóliával Megjegyzés: Szabványos kábel hosszúságokban is rendelhető m Tápegység Rögzített készülékek Hordozható készülékek 110 VAC vagy 220 VAC 50/60 Hz-nél (AC választható a belső elosztókapcsolón keresztül) 12 VDC (DC üzemmód a belső elosztókapcsolóval engedélyezhető) Belső zselé-cellás, 8-óra folyamatos működés, beépített akkumulátor A töltési idő a külső adaptert/töltőt vagy a DC autó szivargyújtóját használva 12 óra Adapter / Töltő Energia fogyasztás Hagyományos adapter Tetszőleges adapter 10 W 115 VAC, 50/60 Hz (±10%) bemeneti 12 VDC-t biztosit, 500 ma kimeneti teljesítmény 230 VAC, 50/60 Hz (±10%) bemeneti 12 VDC-t biztosit, 500 ma kimeneti teljesítmény Analóg kimeneti jel 4-től 20 ma-ig DC, 700 W maximális töltés állóság, belső biztosítékkal, aktív kimenet 15 VDC = Aktív riasztás AC üzemmód Magas készültségű riasztás bekapcsolva +15 VDC, 500 ma Riasztási kimenet Alacsony készültségű riasztás bekapcsolva +15 VDC, 500 ma 12 VDC = Aktív riasztás Akku üzemmód Magas készültségű riasztás bekapcsolva +12 VDC, 500 ma Alacsony készültségű riasztás bekapcsolva +12 VDC, 500 ma Áramszünet esetén Egy belső szuper kondenzátor lehetővé teszi az elektronika számára, hogy megőrizze a korábbi információkat, illetve a folyamatos totalizer értékeket 10 napig

5 Szabványos csatolók LCD kijelző 2-utas, 16 karakter utanként, nagy felbontás LED jelzők Sárga Piros Green Echo jel fogadás Aktivált, magas, illetve alacsony fokú riasztás Áram alatt Klaviatúra 12 érintőgombos kezelés Megjegyzés: Klaviatúra zár feloldása belső kapcsolón keresztül Intervallum kiválasztása Totalizer kiválasztása K tényező kiválasztása Analóg kimenet beállítása Kijelző panel Alacsony áramlásnál történő kikapcsolás beállítása Frissítési idő (mérséklés) beállítása Magas/alacsony készültségű riasztás beállítása Fps vagy mps kiválasztása Totalizer visszaállítása Kimenet beállítási funkció Riasztás beállítási funkció 4 20 ma kimenet intervallum (a klaviatúra gyorsaságának megfelelő beállítás) Magas és alacsony készültségű riasztási pont beállítása (a klaviatúra gyorsaságának megfelelő beállítás) 4-jegyű LCD, sebesség vagy térfogat (felhasználó által választható) Mértékegységek Totalizer jelzése Angolszász egységek Metrikus egységek 11-jegyű LCD Angol egységek esetében Metrikus Láb/másodperc (fps), gallon/perc (gpm), köbláb/ másodperc, millió gallon/nap Megjegyzés: Gallon az amerikai gallon egység szerint. Liter és köbméter Gallon, köbláb, acre láb, million gallon Megjegyzés: Gallon az amerikai gallon egység szerint. Liter és köbméter

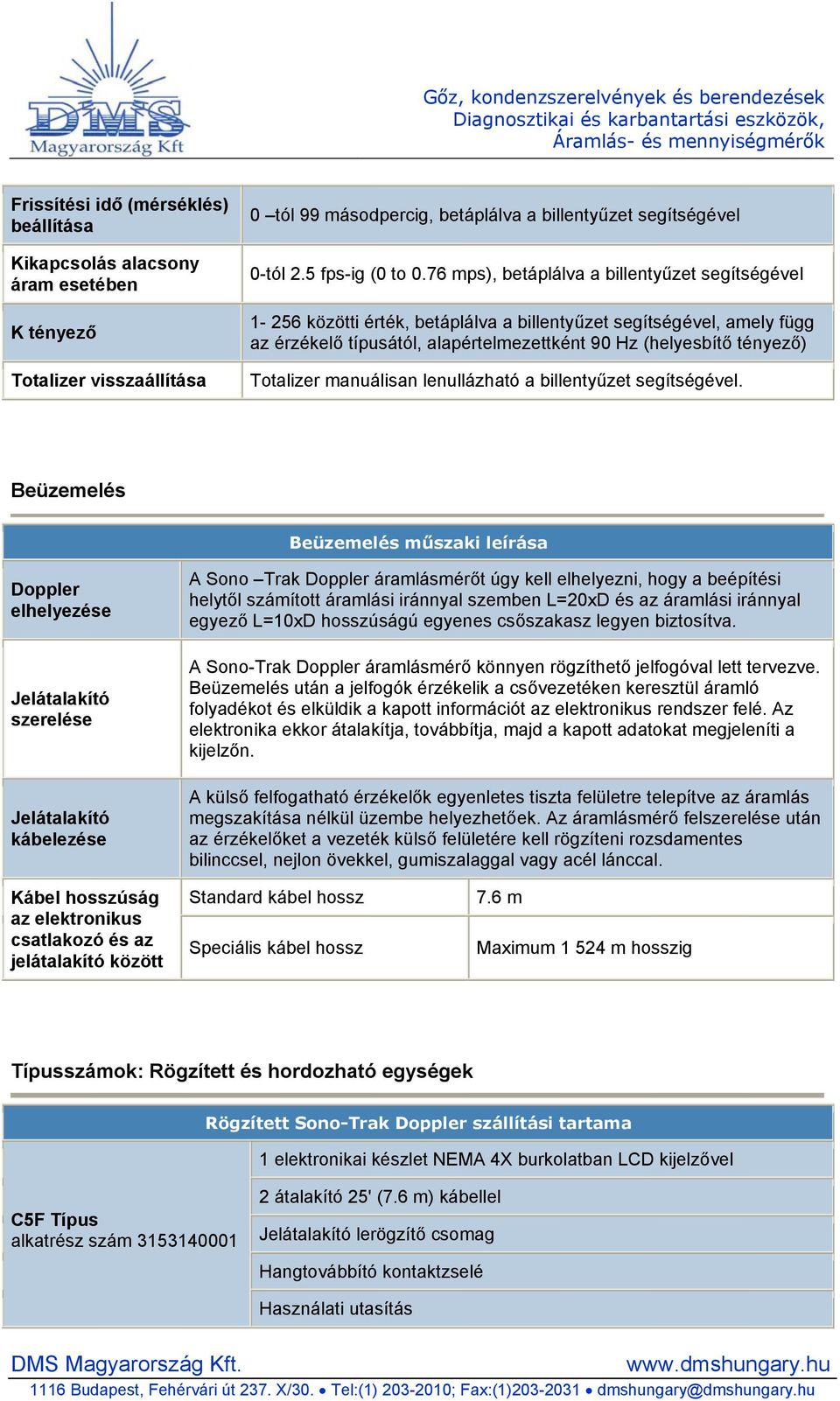

6 Frissítési idő (mérséklés) beállítása Kikapcsolás alacsony áram esetében K tényező Totalizer visszaállítása 0 tól 99 másodpercig, betáplálva a billentyűzet segítségével 0-tól 2.5 fps-ig (0 to 0.76 mps), betáplálva a billentyűzet segítségével közötti érték, betáplálva a billentyűzet segítségével, amely függ az érzékelő típusától, alapértelmezettként 90 Hz (helyesbítő tényező) Totalizer manuálisan lenullázható a billentyűzet segítségével. Beüzemelés Beüzemelés műszaki leírása Doppler elhelyezése Jelátalakító szerelése Jelátalakító kábelezése A Sono Trak Doppler áramlásmérőt úgy kell elhelyezni, hogy a beépítési helytől számított áramlási iránnyal szemben L=20xD és az áramlási iránnyal egyező L=10xD hosszúságú egyenes csőszakasz legyen biztosítva. A Sono-Trak Doppler áramlásmérő könnyen rögzíthető jelfogóval lett tervezve. Beüzemelés után a jelfogók érzékelik a csővezetéken keresztül áramló folyadékot és elküldik a kapott információt az elektronikus rendszer felé. Az elektronika ekkor átalakítja, továbbítja, majd a kapott adatokat megjeleníti a kijelzőn. A külső felfogatható érzékelők egyenletes tiszta felületre telepítve az áramlás megszakítása nélkül üzembe helyezhetőek. Az áramlásmérő felszerelése után az érzékelőket a vezeték külső felületére kell rögzíteni rozsdamentes bilinccsel, nejlon övekkel, gumiszalaggal vagy acél lánccal. Kábel hosszúság az elektronikus csatlakozó és az jelátalakító között Standard kábel hossz Speciális kábel hossz 7.6 m Maximum m hosszig Típusszámok: Rögzített és hordozható egységek Rögzített Sono-Trak Doppler szállítási tartama 1 elektronikai készlet NEMA 4X burkolatban LCD kijelzővel C5F Típus alkatrész szám átalakító 25' (7.6 m) kábellel Jelátalakító lerögzítő csomag Hangtovábbító kontaktzselé Használati utasítás

7 Hordozható Sono-Trak Doppler szállítási tartama 1 elektronikai készlet NEMA 4X burkolatban LCD kijelzővel 2 átalakító 25' (7.6 m) kábellel Jelátalakító lerögzítő csomag C5P Típus alkatrész szám Hangtovábbító kontaktzselé Használati utasítás 12 V, 2.2 AH akkumulátor 120 VAC akkumulátortöltő NEMA burkolat kézi működtetésű, oldalsó zárral Szállításra előkészített egységcsomagban
