1 VIESMNN VITOSOL Tervezési segédlet VITOSOL 100-F Síkkollektor, SV és SH típus Lapos- és nyeregtetőre szereléshez, valamint szabadon álló szereléshez, VITOSOL 200-T SPE típus Lapos- és nyeregtetőre történő, valamint szabadon álló szereléshez VITOSOL 200-F Síkkollektor, SV2C és SH2C típus Lapos- és nyeregtetőre szereléshez, valamint szabadon álló szereléshez VITOSOL 200-T SP2 típus Lapos- és nyeregtetőre, valamint homlokzatra történő és szabadon álló szereléshez 5/2015

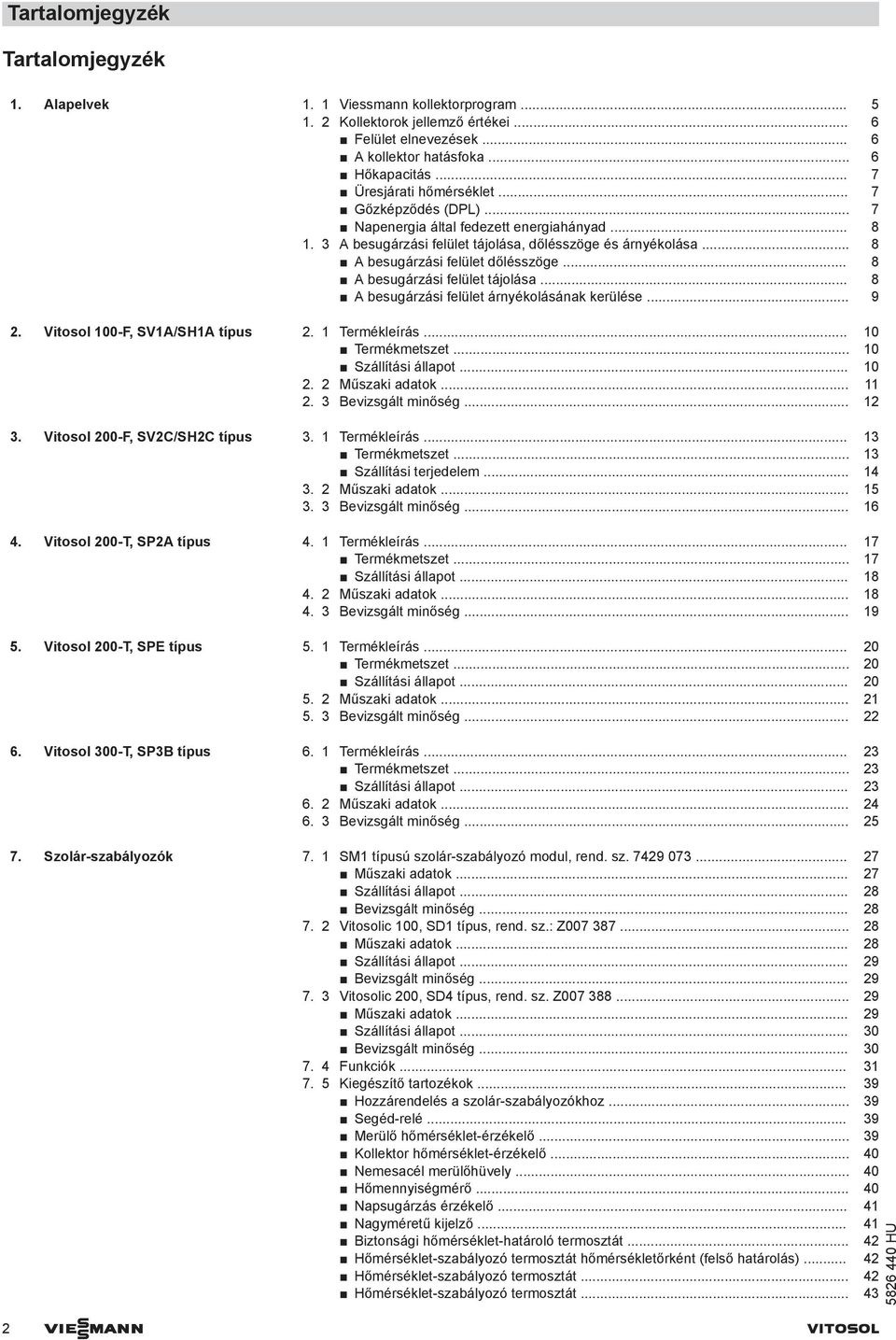

2 Tartalomjegyzék Tartalomjegyzék 1. lapelvek 1. 1 Viessmann kollektorprogram Kollektorok jellemző értékei... 6 Felület elnevezések... 6 kollektor hatásfoka... 6 Hőkapacitás... 7 Üresjárati hőmérséklet... 7 Gőzképződés (DPL)... 7 Napenergia által fedezett energiahányad besugárzási felület tájolása, dőlésszöge és árnyékolása... 8 besugárzási felület dőlésszöge... 8 besugárzási felület tájolása... 8 besugárzási felület árnyékolásának kerülése Vitosol 100-F, SV1/SH1 típus 2. 1 Termékleírás Termékmetszet Szállítási állapot Műszaki adatok evizsgált minőség Vitosol 200-F, SV2C/SH2C típus 3. 1 Termékleírás Termékmetszet Szállítási terjedelem Műszaki adatok evizsgált minőség Vitosol 200-T, SP2 típus 4. 1 Termékleírás Termékmetszet Szállítási állapot Műszaki adatok evizsgált minőség Vitosol 200-T, SPE típus 5. 1 Termékleírás Termékmetszet Szállítási állapot Műszaki adatok evizsgált minőség Vitosol 300-T, SP3 típus 6. 1 Termékleírás Termékmetszet Szállítási állapot Műszaki adatok evizsgált minőség Szolár-szabályozók 7. 1 SM1 típusú szolár-szabályozó modul, rend. sz Műszaki adatok Szállítási állapot evizsgált minőség Vitosolic 100, SD1 típus, rend. sz.: Z Műszaki adatok Szállítási állapot evizsgált minőség Vitosolic 200, SD4 típus, rend. sz. Z Műszaki adatok Szállítási állapot evizsgált minőség Funkciók Kiegészítő tartozékok Hozzárendelés a szolár-szabályozókhoz Segéd-relé Merülő hőmérséklet-érzékelő Kollektor hőmérséklet-érzékelő Nemesacél merülőhüvely Hőmennyiségmérő Napsugárzás érzékelő Nagyméretű kijelző iztonsági hőmérséklet-határoló termosztát Hőmérséklet-szabályozó termosztát hőmérsékletőrként (felső határolás) Hőmérséklet-szabályozó termosztát Hőmérséklet-szabályozó termosztát VIESMNN VITOSOL

3 Tartalomjegyzék (folytatás) 8. Melegvíz-tároló 8. 1 Vitocell 100-U, CVU/CVUC- típus Vitocell 100-, CV/CV típus Vitocell 100-V, CVW típus Napenergiával működő hőcserélő készlet Vitocell 300-, EV típus Vitocell 140-E, SEI típus és Vitocell 160-E, SES típus Vitocell 340-M, SVK típus és Vitocell 360-M, SVS típus Vitocell 100-V, CV/CV/CV- típus Vitocell 300-V, EVI típus Szerelési tartozékok 9. 1 Solar-Divicon szivattyúállomás és szolár-szivattyúág Kivitelek Felépítés Távolságok Műszaki adatok Hőmennyiségmérő Hidraulikus tartozékok T-elágazóidom csatlakozó Csatlakozóvezeték Szerelőkészlet csatlakozóvezetékhez Kézi működtetésű légtelenítő levegőleválasztó Gyorslégtelenítő (T-elágazóidommal) Csatlakozóvezeték Szolár előremenő- és visszatérő vezeték Szolárvezetékek tetőátvezetése Csatlakozókészlet a szolár előremenő és visszatérő vezeték maradék hosszához Szolár tágulási tartály Strang-szabályozó szelep Strang-szabályozó szelep Hűtőtest stagnálás esetére Hőkorlátozó termosztatikus keverőszelep Termosztatikus rendszer cirkulációs készlet járatú váltószelep Menetes cirkulációs csatlakozó Hőhordozó közeg Feltöltő szerelvény Feltöltő állomás Feltöltő kocsi kézi szolár feltöltő szivattyú Tyfocor LS hőhordozó közeg Egyéb tartozékok Szállítási segédlet Tervezési utasítások szereléshez Hó- és szélterhelési zónák Távolság a tető szélétől Vezetékek lefektetése szolárrendszer potenciálkiegyenlítése és villámvédelme Hőszigetelés Szolárvezetékek Kollektorok rögzítése Tetőre történő szerelés Lapostetőre történő szerelés Homlokzatra történő szerelés Tervezési utasítások nyeregtetőre történő szereléshez tetőre történő szerelés Tetőre történő szerelés szarufakonzollal Általános tudnivalók Vitosol-F síkkollektorok Vitosol 200-T, SP2 típusú és Vitosol 300-T, SP3 típusú vákuumcsöves kollektorok Vitosol 200-T, SPE típusú vákuumcsöves kollektorok Állványozás nyeregtetőn Tetőre történő szerelés szarufahoroggal Általános tudnivalók Vitosol-F síkkollektorok Vitosol 200-T, SP2 típusú és Vitosol 300-T, SP3 típusú vákuumcsöves kollektorok Vitosol 200-T, SPE típusú vákuumcsöves kollektorok VITOSOL VIESMNN 3

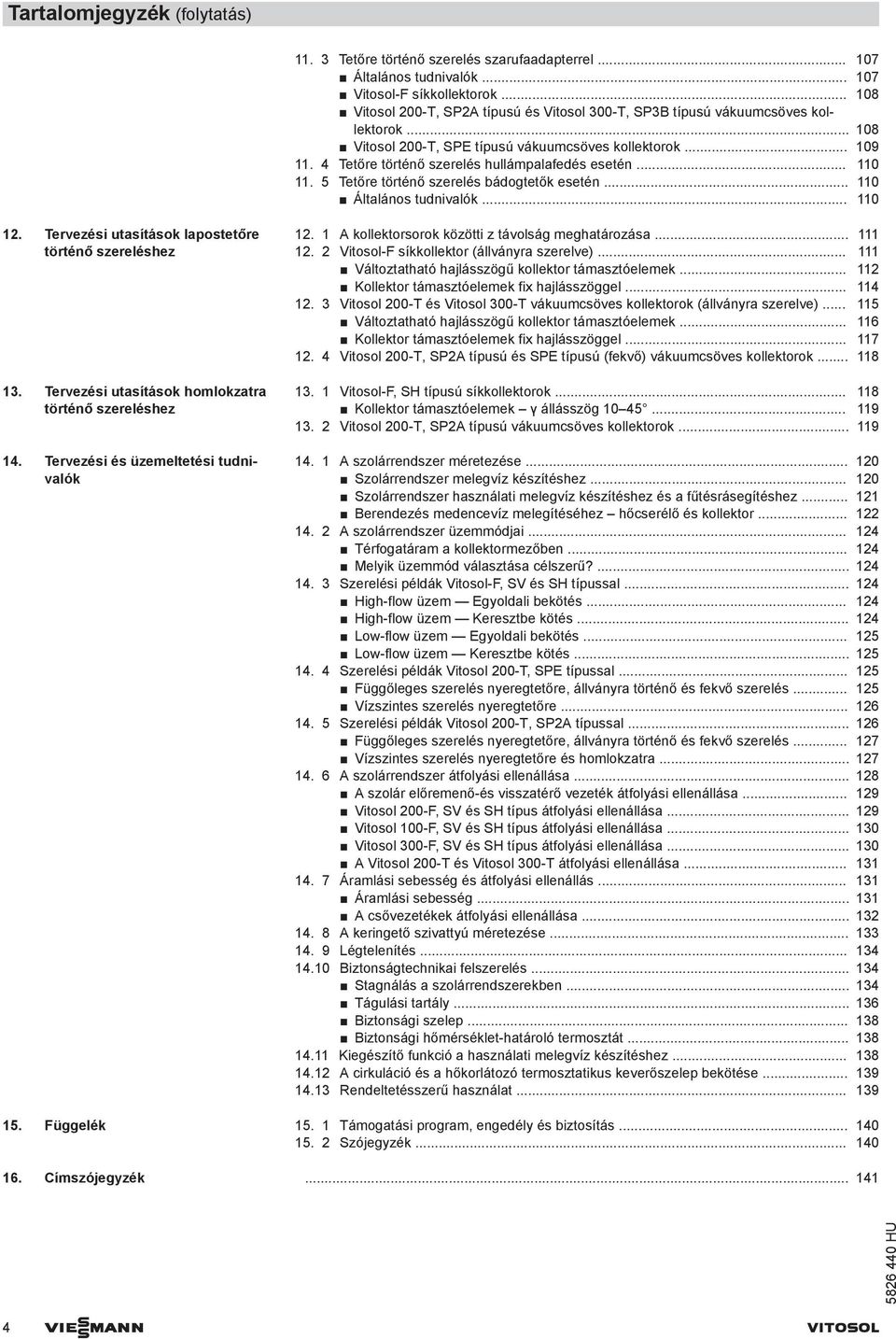

4 Tartalomjegyzék (folytatás) Tetőre történő szerelés szarufaadapterrel Általános tudnivalók Vitosol-F síkkollektorok Vitosol 200-T, SP2 típusú és Vitosol 300-T, SP3 típusú vákuumcsöves kollektorok Vitosol 200-T, SPE típusú vákuumcsöves kollektorok Tetőre történő szerelés hullámpalafedés esetén Tetőre történő szerelés bádogtetők esetén Általános tudnivalók Tervezési utasítások lapostetőre történő szereléshez 13. Tervezési utasítások homlokzatra történő szereléshez 14. Tervezési és üzemeltetési tudnivalók kollektorsorok közötti z távolság meghatározása Vitosol-F síkkollektor (állványra szerelve) Változtatható hajlásszögű kollektor támasztóelemek Kollektor támasztóelemek fix hajlásszöggel Vitosol 200-T és Vitosol 300-T vákuumcsöves kollektorok (állványra szerelve) Változtatható hajlásszögű kollektor támasztóelemek Kollektor támasztóelemek fix hajlásszöggel Vitosol 200-T, SP2 típusú és SPE típusú (fekvő) vákuumcsöves kollektorok Vitosol-F, SH típusú síkkollektorok Kollektor támasztóelemek γ állásszög Vitosol 200-T, SP2 típusú vákuumcsöves kollektorok szolárrendszer méretezése Szolárrendszer melegvíz készítéshez Szolárrendszer használati melegvíz készítéshez és a fűtésrásegítéshez erendezés medencevíz melegítéséhez hőcserélő és kollektor szolárrendszer üzemmódjai Térfogatáram a kollektormezőben Melyik üzemmód választása célszerű? Szerelési példák Vitosol-F, SV és SH típussal High-flow üzem Egyoldali bekötés High-flow üzem Keresztbe kötés Low-flow üzem Egyoldali bekötés Low-flow üzem Keresztbe kötés Szerelési példák Vitosol 200-T, SPE típussal Függőleges szerelés nyeregtetőre, állványra történő és fekvő szerelés Vízszintes szerelés nyeregtetőre Szerelési példák Vitosol 200-T, SP2 típussal Függőleges szerelés nyeregtetőre, állványra történő és fekvő szerelés Vízszintes szerelés nyeregtetőre és homlokzatra szolárrendszer átfolyási ellenállása szolár előremenő-és visszatérő vezeték átfolyási ellenállása Vitosol 200-F, SV és SH típus átfolyási ellenállása Vitosol 100-F, SV és SH típus átfolyási ellenállása Vitosol 300-F, SV és SH típus átfolyási ellenállása Vitosol 200-T és Vitosol 300-T átfolyási ellenállása Áramlási sebesség és átfolyási ellenállás Áramlási sebesség csővezetékek átfolyási ellenállása keringető szivattyú méretezése Légtelenítés iztonságtechnikai felszerelés Stagnálás a szolárrendszerekben Tágulási tartály iztonsági szelep iztonsági hőmérséklet-határoló termosztát Kiegészítő funkció a használati melegvíz készítéshez cirkuláció és a hőkorlátozó termosztatikus keverőszelep bekötése Rendeltetésszerű használat Függelék Támogatási program, engedély és biztosítás Szójegyzék Címszójegyzék VIESMNN VITOSOL

5 lapelvek termikus szolárrendszerek különösen a Viessmann fűtési rendszerekkel együtt optimális rendszermegoldást kínálnak melegvíz készítéshez, medencevíz melegítéséhez, fűtésrásegítéshez, valamint egyéb alkalmazásokhoz. 1.1 Viessmann kollektorprogram Viessmann sík- és vákuumcsöves kollektorok használati melegvíz készítésre, medencevíz melegítésére, fűtésrásegítésre, valamint egyéb hőigények kielégítésére alkalmasak. Mindkét kollektortípus abszorbere azonos módon alakítja át hővé a beeső fényt. síkkollektorok tetőre vagy tetőbe történő szereléssel egyszerűen és gyorsan telepíthetők a háztetőkre. kollektorokat egyre gyakrabban szerelik szabadon álló szerkezetekre is. használati melegvíz készítésére, medencevíz melegítésére és fűtésrásegítésre alkalmazott síkkollektorok kedvezőbb árfekvésűek a vákuumcsöves kollektoroknál. vákuumcsöves kollektornál az abszorber a termoszokhoz hasonlóan egy légmentes üvegcsőben található. vákuum kiváló hőszigetelő. hőveszteség így kisebb, mint a síkkollektorok esetében, különösen magas belső vagy alacsony külső hőmérséklet esetén, azaz olyan üzemeltetési feltételek mellett, amelyek elsősorban épületfűtés vagy légkondicionálás kapcsán várhatók. Viessmann vákuumcsöves kollektorainak minden vákuumcsöve forgathatóan rögzített, így az abszorber még kedvezőtlen beépítési helyzet esetén is a nap felé fordítható. Heatpipe-elven működő Vitosol 200-T SP2 típusú és SPE típusú vákuumcsöves kollektorok a lapostetőkre fekvő helyzetben is felszerelhetők. z 1 m 2 kollektorfelületre eső energiahozam így ugyan kissé alacsonyabb lesz, de ez megfelelően nagyobbra méretezett kollektorfelülettel kompenzálható. hozamokat a Viessmann számítási programjával határozhatja meg. Ez a tervezési segédlet tartalmazza a szükséges komponensek valamennyi műszaki dokumentációját, továbbá a családi házakban kialakítandó rendszerekre vonatkozó tervezési és méretezési tudnivalókat. síkkollektorok nem telepíthetők vízszintesen, mivel fekvő helyzetben az eső nem mossa le az üvegfedelet és a kollektor szellőzése és szellőztetése is rossz hatásfokú. Vitosol-F SH típusú és a Vitosol 200-T SP2 típuső kollektorok homlokzatra is felszerelhetők. homlokzattal párhuzamosan felszerelt (déli tájolású) kollektort éves átlagban kb. 30%-kal kevesebb napsugárzás éri, mint egy tartószerkezetre 45 -ban felszerelt kollektort. Ha a kollektorra elsősorban az átmeneti időszakban vagy télen van szükség (fűtésrásegítés), akkor a kollektor bizonyos esetekben mégis ennél nagyobb energiahozamot is elérhet. Homlokzatra való szerelés esetén figyelembe kell venni, hogy erre bizonyos jogi előírások vonatkoznak. 1 VITOSOL VIESMNN 5

6 lapelvek (folytatás) Kollektorok jellemző értékei Felület elnevezések Síkkollektor Vákuumcsöves kollektor C C bruttó felület kollektor külső méreteit (hosszúság x szélesség) adja meg. Ez a méret a szerelés tervezése és a szükséges tetőfelület, valamint a legtöbb támogatási program esetében a támogatások igénylése szempontjából mérvadó. elnyelőfelület kollektorba integrált, szelektív bevonatú fémfelület nagysága. C apertúra-felület z apertúra-felület a napenergiahasznosító rendszer tervezéséhez és a méretezési programok használatához szükséges műszaki adat. Síkkollektor: kollektorburkolat felülete, amelyen a napsugarak behatolhatnak. Vákuumcsöves kollektor: z egyes csövek hosszanti keresztmetszetének összege. Mivel a csövekben alul és felül kis, elnyelőfelület nélküli felületek találhatók, ezeknél a készülékeknél az apertúra-felület kicsivel nagyobb, mint az elnyelőfelület. kollektor hatásfoka kollektor hatásfoka (lásd az adott kollektor Műszaki adatok című fejezetét) azt adja meg, hogy az elnyelőfelületre beeső napsugárzás mekkora hányada alakítható át hasznosítható hőenergiává. hatásfok többek között a kollektor üzemállapotától függ. kiszámítás módja minden kollektortípusnál azonos. kollektorra eső napsugárzás egy része az üveglapon visszaverődve vagy elnyelődve, ill. az abszorberről visszaverődve elveszik. kollektorra eső napsugárzás és az abszorber által hővé átalakított sugárzási teljesítmény arányából meghatározható az η 0 optikai hatásfok. felmelegedett kollektor az alkatrészeinek hővezetése, hősugárzás és konvekció révén a hő egy részét átadja a környezetének. Ezek a veszteségek a k 1 és k 2 hőveszteségi tényezőkkel és az abszorber és a környezett közötti ΔT hőmérséklet-különbséggel (K-ben megadva) számíthatók ki: hatásfok jelleggörbék segítségével leolvashatók a kollektorok jellemző működési tartományai, amelyek meghatározzák a kollektorok alkalmazási lehetőségeit. Jellemző működési tartományok (lásd az alábbi grafikont): 1 szolárrendszer melegvízhez csekély napenergia által fedezett éves energiahányad esetén 2 szolárrendszer melegvízhez magasabb napenergia által fedezett energiahányad esetén 3 szolárrendszer melegvízhez és fűtésrásegítéshez 4 szolárrendszer egyéb hőigények kielégítésére / légkondicionáláshoz z alábbi grafikonok a hatásfok jelleggörbéket ábrázolják a kollektorok elnyelőfelületeire vonatkoztatva. k ŋ = ŋ 1. ΔT k - 2. ΔT² - 0 Eg Eg Hatásfok jelleggörbék η 0 optikai hatásfok, a k 1 és k 2 hőveszteségi tényező, valamint a ΔT hőmérséklet-különbség és az E g sugárzási intenzitás ismeretében meghatározható a hatásfok jelleggörbe. maximális hatásfok akkor érhető el, ha aδt, vagyis az abszorber és a környezeti hőmérséklet különbsége és a hőveszteség egyaránt nulla. Minél magasabb a kollektor hőmérséklete, annál nagyobb a hőveszteség, azaz annál alacsonyabb a hatásfok. 6 VIESMNN VITOSOL

7 lapelvek (folytatás) Síkkollektorok Vitosol 100-F, SV1/SH1 típus Vitosol 200-F, SV2C/SH2C típus 1 0,80 0,70 0, ,80 0,70 0, Hatásfok 0,50 0,40 0,30 0, Hőmérséklet-különbség (abszorber-környezet) K-ben Hatásfok 0,50 0,40 0,30 0, Hőmérséklet-különbség (abszorber-környezet) K-ben Vákuumcsöves kollektorok Vitosol 200-T, SP2 típus Vitosol 200-T, SPE típus 0,80 0, ,80 0, Hatásfok 0,60 0,50 0,40 0,30 0, Hőmérséklet-különbség (abszorber-környezet) K-ben Hatásfok 0,60 0,50 0,40 0,30 0, Hőmérséklet-különbség (abszorber-környezet) K-ben Hőkapacitás kj/(m 2 K)-ben megadott hőkapacitás azt a hőmennyiséget adja meg, amit a kollektor m 2 -enként és K-enként felvesz. Ez a hő csak csekély mértékben áll a rendszer rendelkezésére. Üresjárati hőmérséklet z üresjárati hőmérséklet az a hőmérséklet, amelyre a kollektor 1000 W/m 2 értékű napsugárzás esetén maximálisan felmelegedhet. Ha a kollektortól nem vezetik el a hőt, akkor eddig az üresjárati hőmérsékletig melegszik fel. Ebben az állapotban a hőveszteség megegyezik a felvett sugárzási teljesítménnyel. Gőzképződés (DPL) W/m 2 -ben megadott gőzképződés az a maximális teljesítmény, amellyel a kollektor stagnálás közbeni kigőzöléskor gőzt termel és a rendszernek átad. VITOSOL VIESMNN 7

8 1 lapelvek (folytatás) Napenergia által fedezett energiahányad %-ban Napenergia által fedezett energiahányad Hőmennyiség (hozam) kwh/(m² a) 600 lefedettség megadja, hogy a szolárrendszer mekkora százalékban fedezi a melegvíz készítéshez és a fűtéshez szükséges éves energiaszükségletet. szolárrendszer tervezése a teljesítmény és a napenergia által fedezett energiahányad közötti ideális kompromisszum megtalálását jelenti. Minél nagyobb a napenergia által fedezett energiahányad, annál több hagyományos energiát lehet megtakarítani. Ezáltal azonban nyáron hőfelesleg keletkezik. Így csökken a kollektor átlagos hatásfoka és szükségszerűen az elnyelőfelület m 2 -re eső energiahozam (energiamennyiség/kwh) is. szokásos méretezés családi házak melegvíz készítéséhez szokásos méretezés nagy szolárrendszerek esetén 1.3 besugárzási felület tájolása, dőlésszöge és árnyékolása besugárzási felület dőlésszöge Egy szolárrendszer hozama a kollektorfelület dőlésszögének és tájolásának függvényében alakul. Dőlt besugárzási felület esetén módosul a besugárzási szög, a sugárzási intenzitás, tehát a közölt energiamennyiség. Ez akkor a legmagasabb, ha a sugárzás merőlegesen érkezik a besugárzási felületre. Mivel ez vízszintes felület esetében ezen a szélességi fokon nem lehetséges, ezért a hozam a besugárzási felület megdöntésével optimalizálható. Németországban 35 -os dőlésszögű és déli tájolású besugárzási felület esetében kb. 12%-kal több a besugárzott energia (vízszintes felülettel összehasonlítva). besugárzási felület tájolása várható energiamennyiség kiszámításához figyelembe veendő további tényező a besugárzási felület tájolása. z északi féltekén a déli tájolás az optimális. z alábbi ábrán a tájolás és a dőlés egymásra kifejtett hatásai láthatók. különböző felületeken a hozam pozitív vagy negatív irányban tér el a vízszintes felületen elérhetővel összehasonlítva. Egy szolárrendszer számára optimális hozamot biztosító felület délkelet és délnyugat közötti tájolású, 25 és 70 közötti dőlésszögű. nagyobb eltéréseket, pl. homlokzatra történő szerelés esetén, megfelelően nagyobbra méretezett kollektorfelülettel lehet kiegyenlíteni. ±0% -15% +10% +5% ±0% +10% -15% +5% -40% -20% -25% nyugat dél délnyugat -20% -40% -25% dél kelet délkelet 8 VIESMNN VITOSOL

9 lapelvek (folytatás) besugárzási felület árnyékolásának kerülése Javasoljuk, hogy egy déli tájolású kollektor felől nézve a délkelet és délnyugat közötti terület árnyékmentes legyen (a vízszintessel bezárt max. 20 -os egyetemben). Ennek során figyelembe kell venni a szolárrendszer több mint húsz éves üzemidejét, mely idő alatt pl. a fák néhány méterrel is megnőhetnek VITOSOL VIESMNN 9

10 Vitosol 100-F, SV1/SH1 típus 2.1 Termékleírás Vitosol 100-F, SV1/SH1 típus szelektív bevonatú abszorbere nagy hatásfokú napsugárzás-elnyelést biztosít. z abszorber rézből készült csőkígyója egyenletes hőleadásról gondoskodik. kollektorház hőmérsékletálló módon hőszigetelt, és vasszegény Solarglas üvegből készült burkolattal van lefedve. z O-gyűrűs tömítésű, flexibilis összekötő csövek akár 12 kollektor biztonságos, párhuzamos összeköttetését is lehetővé teszik. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektor hőmérséklet-érzékelő merülőhüvely segítségével szerelhető be a szolárkör előremenő vezetékébe. 2 Solarglas üveg burkolat, 3,2 mm alumínium takarókönyök C üveglaptömítés D abszorber E kígyóvonalban futó rézcső F ásványgyapot hőszigetelés G alumínium keretprofil H acél fenéklemez alumínium-horgany bevonattal Termékmetszet Nagy teljesítményű, kedvező árú síkkollektor. Kígyó alakú, beépített gyűjtővezetékes kivitelű abszorber. kár 12 kollektor is összeköthető párhuzamos kapcsolással. Univerzálisan alkalmazható tetőre történő szereléshez és szabadon álló szereléshez függőleges (SV típus) és vízszintes (SH típus) helyzetben egyaránt felszerelhető. z SH típus homlokzatra is szerelhető. Magas hatásfok a szelektív bevonattal ellátott abszorbernek és a vasszegény Solarglas üveg burkolatnak köszönhetően. Tartós tömítettség és nagyfokú stabilitás a körben meghajlított alumínium keretnek és a varrat nélküli üveglaptömítésnek köszönhetően. Stabil és korrózióálló horganyzott acéllemez hátfal. Könnyen szerelhető Viessmann rögzítéstechnika statikailag ellenőrzött és korrózióálló nemesacél és alumínium alkatrészekkel egységes minden Viessmann kollektor esetén. kollektorok gyorsan és biztosan csatlakoztathatók a flexibilis nemesacél gégecső dugós csatlakozójával. Szállítási állapot Vitosol 100-F kollektorokat csatlakozásra készen, összeszerelve szállítjuk. 10 VIESMNN VITOSOL

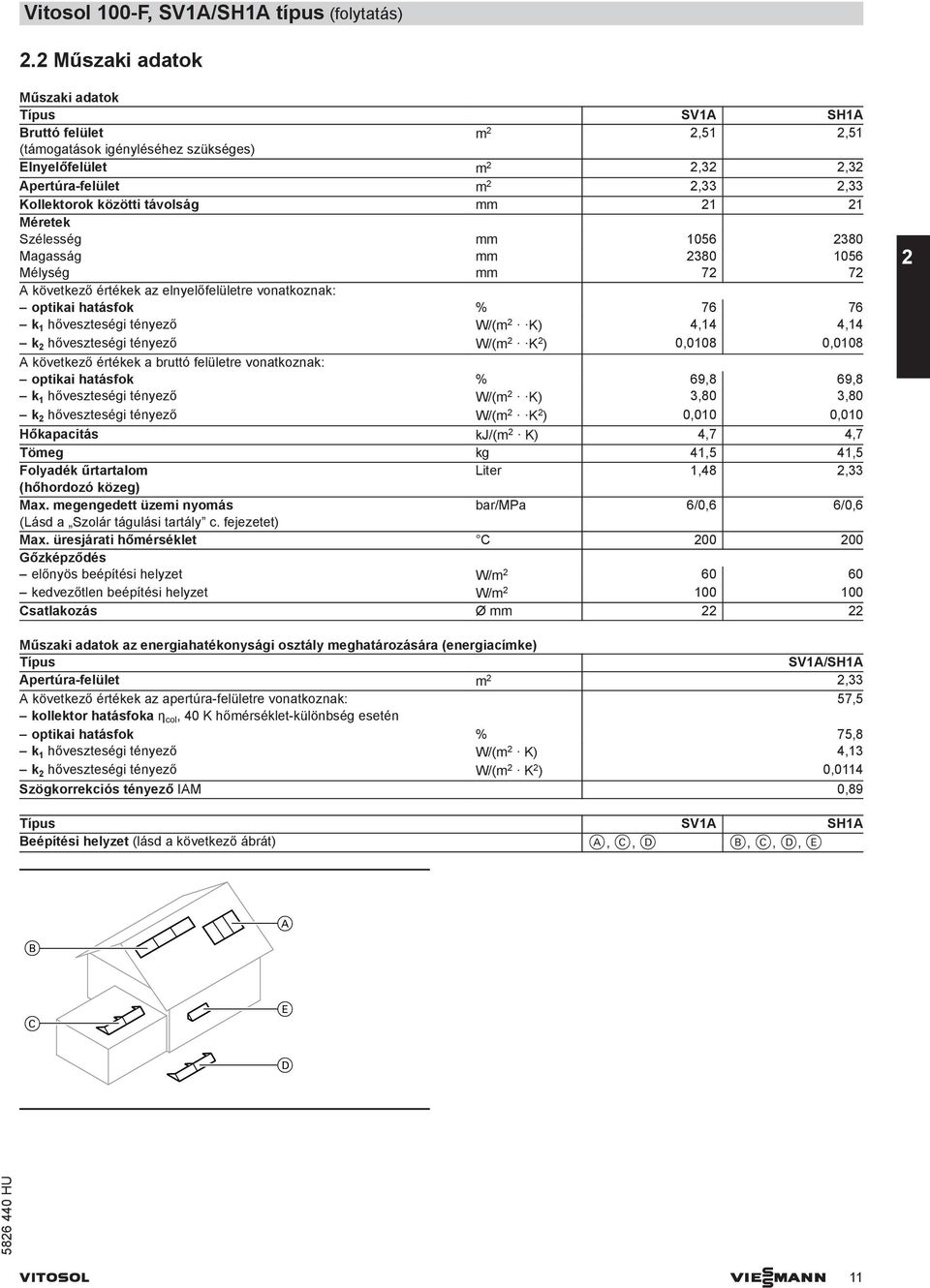

11 Vitosol 100-F, SV1/SH1 típus (folytatás) 2.2 Műszaki adatok Műszaki adatok Típus SV1 SH1 ruttó felület m 2 2,51 2,51 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 2,32 2,32 pertúra-felület m 2 2,33 2,33 Kollektorok közötti távolság mm Méretek Szélesség mm Magasság mm Mélység mm következő értékek az elnyelőfelületre vonatkoznak: optikai hatásfok % k 1 hőveszteségi tényező W/(m 2 K) 4,14 4,14 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,0108 0,0108 következő értékek a bruttó felületre vonatkoznak: optikai hatásfok % 69,8 69,8 k 1 hőveszteségi tényező W/(m 2 K) 3,80 3,80 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,010 0,010 Hőkapacitás kj/(m 2 K) 4,7 4,7 Tömeg kg 41,5 41,5 Folyadék űrtartalom Liter 1,48 2,33 (hőhordozó közeg) Max. megengedett üzemi nyomás bar/mpa 6/0,6 6/0,6 (Lásd a Szolár tágulási tartály c. fejezetet) Max. üresjárati hőmérséklet C Gőzképződés előnyös beépítési helyzet W/m kedvezőtlen beépítési helyzet W/m Csatlakozás Ø mm Műszaki adatok az energiahatékonysági osztály meghatározására (energiacímke) Típus SV1/SH1 pertúra-felület m 2 2,33 következő értékek az apertúra-felületre vonatkoznak: 57,5 kollektor hatásfoka η col, 40 K hőmérséklet-különbség esetén optikai hatásfok % 75,8 k 1 hőveszteségi tényező W/(m 2 K) 4,13 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,0114 Szögkorrekciós tényező IM 0,89 Típus SV1 SH1 eépítési helyzet (lásd a következő ábrát), C, D, C, D, E C E D VITOSOL VIESMNN 11

12 Vitosol 100-F, SV1/SH1 típus (folytatás) KV KR SV1 típus KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) KV KR SH1 típus KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) 2.3 evizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és az ISO 9806 szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CE-jelöléssel 12 VIESMNN VITOSOL

13 Vitosol 200-F, SV2C/SH2C típus 3.1 Termékleírás Vitosol 200-F, SV2C/SH2C típus fő alkotóeleme a csúcsszelektív bevonattal ellátott abszorber, amely nagyfokú napsugárzás-elnyelést és alacsony hősugárzás-kibocsátást garantál. z abszorberhez rézből készült csőkígyó csatlakozik, amelyen keresztül hőhordozó közeg áramlik. hőhordozó közeg a rézcsövön keresztül felveszi az abszorber hőjét. z abszorbert kiválóan hőszigetelt kollektorház veszi körül, amely minimálisra csökkenti a kollektor hőveszteségét. kiváló minőségű hőszigetelés hőmérsékletálló és gáztömör. kollektor burkolata Solarglas üveg. Ez az üveg alacsony vastartalma révén a napsugárzás nagyobb hányadát engedi át. Kollektormező létrehozásához legfeljebb 12 db kollektort lehet egymással összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített összekötő csöveket szállítunk. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektor hőmérséklet-érzékelő merülőhüvely segítségével szerelhető be a szolárkör előremenő vezetékébe. C D E F G H 3 K Solarglas üveg burkolat, 3,2 mm sötétkék alumínium burkolóléc C üveglaptömítés D abszorber E kígyóvonalban rézcső F melamin műgyantahabból készült hőszigetelés G melamin műgyantahabból készült hőszigetelés H sötétkék alumínium keretprofil K acél fenéklemez alumínium-horgany bevonattal Termékmetszet Nagyteljesítményű síkkollektor szelektív bevonattal ellátott abszorberrel. Kígyó alakú, beépített gyűjtővezetékes kivitelű abszorber. kár 12 kollektor is összeköthető párhuzamos kapcsolással. Univerzálisan alkalmazható tetőre történő szereléshez és szabadon álló szereléshez függőleges (SV típus) és vízszintes (SH típus) helyzetben egyaránt felszerelhető. z SH típus homlokzatra is szerelhető. ttraktív formatervezésű kollektor, sötétkék kerettel. Külön rendelésre a keret bármely RL-színben szállítható. szelektív bevonatú abszorber, a nagy hatékonyságú hőszigetelés és a vasszegény Solarglas üveg kiváló napenergia-hasznosítást biztosít. Tartós tömörség és nagyfokú stabilitás a körben meghajlított alumínium keretnek és a varrat nélküli üveglaptömítésnek köszönhetően. Stabil és korrózióálló hátfal. Könnyen szerelhető Viessmann rögzítéstechnika statikailag ellenőrzött és korrózióálló nemesacél és alumínium alkatrészekkel egységes minden Viessmann kollektor esetén. kollektorok gyorsan és biztosan csatlakoztathatók a flexibilis nemesacél gégecső dugós csatlakozójával. VITOSOL VIESMNN 13

14 Vitosol 200-F, SV2C/SH2C típus (folytatás) Szállítási terjedelem Vitosol 200-F kollektorokat csatlakozásra készen, összeszerelve szállítjuk VIESMNN VITOSOL

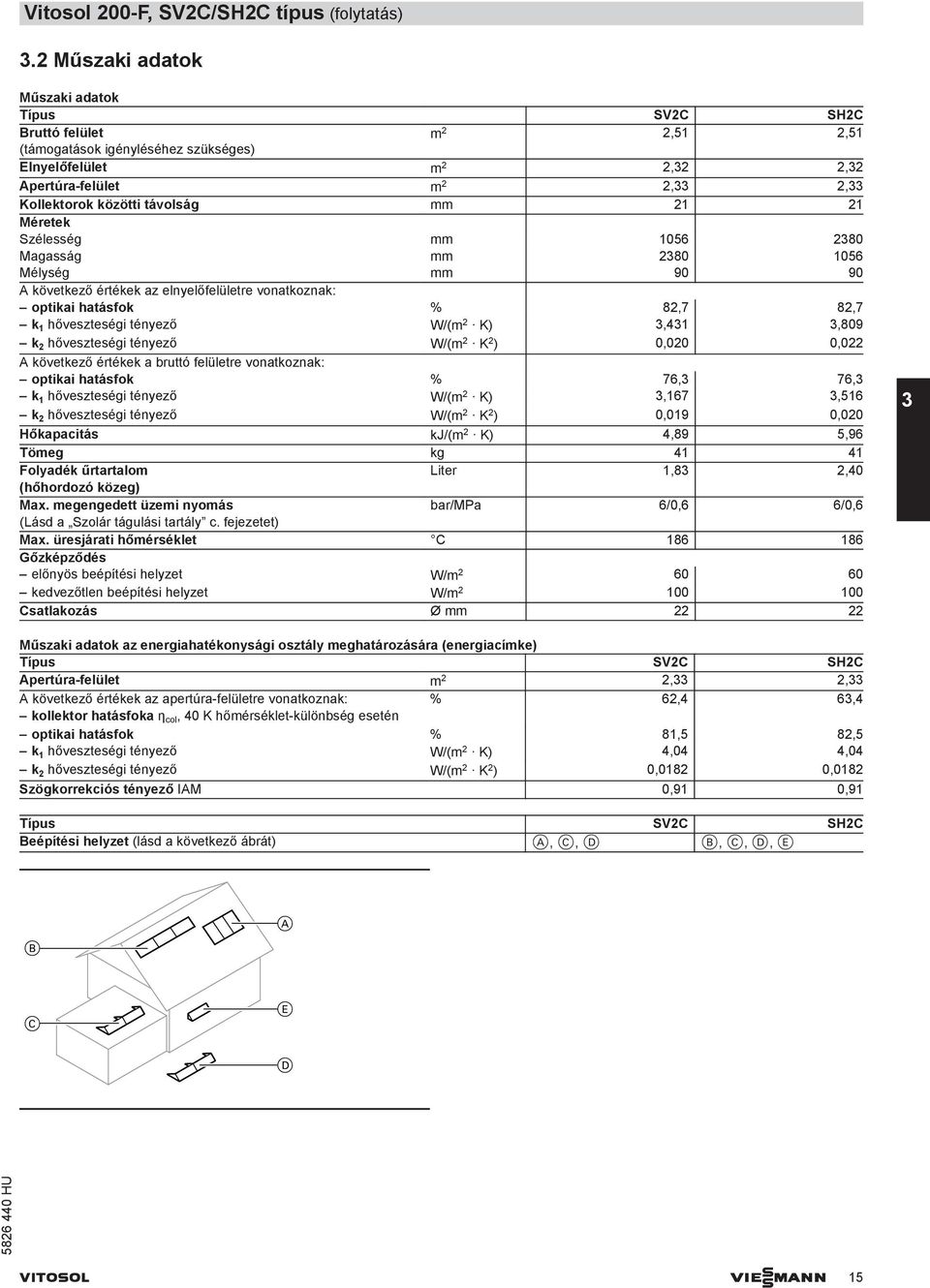

15 Vitosol 200-F, SV2C/SH2C típus (folytatás) 3.2 Műszaki adatok Műszaki adatok Típus SV2C SH2C ruttó felület m 2 2,51 2,51 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 2,32 2,32 pertúra-felület m 2 2,33 2,33 Kollektorok közötti távolság mm Méretek Szélesség mm Magasság mm Mélység mm következő értékek az elnyelőfelületre vonatkoznak: optikai hatásfok % 82,7 82,7 k 1 hőveszteségi tényező W/(m 2 K) 3,431 3,809 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,020 0,022 következő értékek a bruttó felületre vonatkoznak: optikai hatásfok % 76,3 76,3 k 1 hőveszteségi tényező W/(m 2 K) 3,167 3,516 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,019 0,020 Hőkapacitás kj/(m 2 K) 4,89 5,96 Tömeg kg Folyadék űrtartalom Liter 1,83 2,40 (hőhordozó közeg) Max. megengedett üzemi nyomás bar/mpa 6/0,6 6/0,6 (Lásd a Szolár tágulási tartály c. fejezetet) Max. üresjárati hőmérséklet C Gőzképződés előnyös beépítési helyzet W/m kedvezőtlen beépítési helyzet W/m Csatlakozás Ø mm Műszaki adatok az energiahatékonysági osztály meghatározására (energiacímke) Típus SV2C SH2C pertúra-felület m 2 2,33 2,33 következő értékek az apertúra-felületre vonatkoznak: % 62,4 63,4 kollektor hatásfoka η col, 40 K hőmérséklet-különbség esetén optikai hatásfok % 81,5 82,5 k 1 hőveszteségi tényező W/(m 2 K) 4,04 4,04 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,0182 0,0182 Szögkorrekciós tényező IM 0,91 0,91 Típus SV2C SH2C eépítési helyzet (lásd a következő ábrát), C, D, C, D, E C E D VITOSOL VIESMNN 15

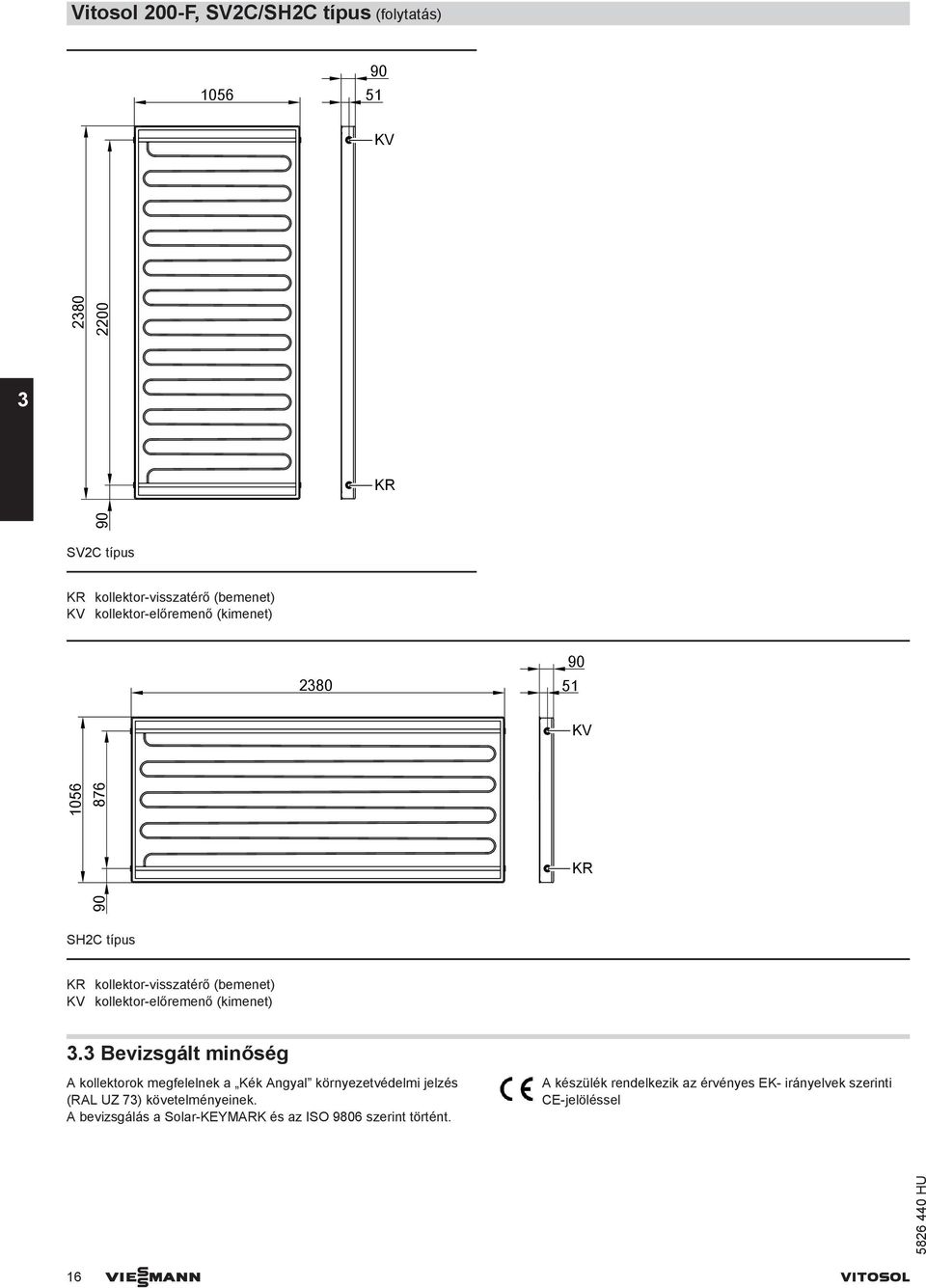

16 Vitosol 200-F, SV2C/SH2C típus (folytatás) KV KR SV2C típus KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) KV KR SH2C típus KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) 3.3 evizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és az ISO 9806 szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CE-jelöléssel 16 VIESMNN VITOSOL

17 Vitosol 200-T, SP2 típus 4.1 Termékleírás C D E nemesacél duplacsöves hőcserélő kondenzátor C abszorber D hőcső (heatpipe) E légmentes üvegcső Vitosol 200-T, SP2 típusú vákuumcsöves kollektorok a következő kivitelben kaphatók: 1,26 m 2 -es 10 db vákuumcsővel 1,51 m 2 -es 12 db vákuumcsővel 3,03 m 2 -es 24 db vákuumcsővel Vitosol 200-T, SP2 típusú kollektorokat fel lehet szerelni nyeregtetőre, lapostetőre és homlokzatra, valamint szabadon állítva. Nyeregtetőkre hosszanti irányban (a vákuumcsövek a tetőgerincre merőlegesen) és keresztben (vákuumcsövek a tetőgerinccel párhuzamosan) is szerelhetők a kollektorok. vákuumcsövekben szelektív bevonattal ellátott fém abszorber található. Ez nagyfokú napsugárzás-elnyelést és alacsony hősugárzás-kibocsátást biztosít. z abszorberre egy párolgó folyadékkal töltött hőcső van ráerősítve. hőcső másik vége a kondenzátorra csatlakozik. kondenzátor a nemesacél Duotec duplacsöves hőcserélőben helyezkedik el. Úgynevezett száraz bekötésről van szó, azaz a csövek feltöltött, nyomás alatt álló berendezés esetén is forgathatók vagy kicserélhetők. felmelegedett abszorber a hőt átadja a hőcsőnek. Ezáltal elpárolog az abban levő folyadék, és a gőz felszáll a kondenzátorba. duplacsöves hőcserélő, amelyben a kondenzátor helyezkedik el, leadja a hőt az átáramló hőhordozó közegnek. Ezáltal a gőz újból cseppfolyósodik. kondenzátum a hőcsőben lefelé visszafolyik, és a folyamat megismétlődik. párolgó folyadék hőcserélőben való keringésének biztosításához a hajlásszögnek nullánál nagyobbnak kell lennie. z abszorberek a vákuumcsövek tengelyirányú forgatásával optimálisan beállíthatók a nap irányába. vákuumcsövek az elnyelőfelületek beárnyékolásának növekedése nélkül 25 -kal elforgathatók. Legfeljebb 15 m 2 -nyi elnyelőfelületet lehet egy kollektormezővé összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített összekötő csöveket szállítunk. z összekötő csövek hőszigetelt burkolat mögött helyezkednek el. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektor hőmérséklet-érzékelő a kollektor csatlakozóburkolatában lévő előremenő csőben található érzékelőfelfogatásba szerelendő. 4 Termékmetszet nagy hatékonyságú hőcsöves rendszerű vákuumcsöves kollektor magas üzembiztonságot biztosít Univerzálisan alkalmazható tetőkön és homlokzatokon, és elhelyezéstől függetlenül függőlegesen vagy vízszintesen, továbbá szabadon álló szereléssel is szerelhető Speciális balkonmodul (1,26 m 2 elnyelőfelület) erkélykorlátra vagy homlokzatra történő szereléshez Vákuumcsövekbe beépített, szelektív bevonattal ellátott, szennyeződésre nem érzékeny elnyelőfelületek Hatékony hőátvitel a teljesen zárt kondenzátorokon keresztül a nemesacél Duotec duplacsöves hőcserélőnek köszönhetően forgatható vákuumcsövek a nap felé fordíthatók a napenergia optimális hasznosítása érdekében Száraz bekötés, azaz a vákuumcsövek feltöltött berendezés esetén is behelyezhetők vagy kicserélhetők csatlakozóburkolat nagy hatékonyságú hőszigetelése minimálisra csökkenti a hőveszteséget Egyszerű szerelés a Viessmann szerelő- és csatlakozórendszereknek köszönhetően VITOSOL VIESMNN 17

18 Vitosol 200-T, SP2 típus (folytatás) Szállítási állapot Külön dobozokba csomagolva: 1,26 m 2 10 db vákuumcső / csomagolási egység elosztódoboz szerelősínekkel 1,51 m 2 /3,03 m 2 12 db vákuumcső / csomagolási egység elosztódoboz szerelősínekkel Viessmann cég komplett napenergiával működő rendszereket kínál Vitosol 200-T kollektorokkal (csomagok) melegvíz készítéshez vagy/és fűtésrásegítéshez (lásd a csomagok árjegyzékét). 4.2 Műszaki adatok 4 Műszaki adatok SP2 típus 1,26 m 2 1,51 m 2 3,03 m 2 Csövek száma ruttó felület m 2 1,98 2,36 4,62 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 1,26 1,51 3,03 pertúra-felület m 2 1,33 1,60 3,19 Kollektorok közötti távolság mm 88,5 88,5 Méretek Szélesség a mm Magasság b mm Mélység c mm következő értékek az elnyelőfelületre vonatkoznak: optikai hatásfok % 78,5 80,1 80,1 hőveszteségi tényező k 1 W/(m 2 K) 1,522 1,443 1,103 hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,007 0,002 0,007 következő értékek a bruttó felületre vonatkoznak: optikai hatásfok % 50,0 51,3 52,5 k 1 hőveszteségi tényező W/(m 2 K) 0,969 0,923 0,723 hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,005 0,001 0,005 Hőkapacitás kj/(m 2 K) 6,08 5,97 5,73 Tömeg kg Folyadék űrtartalom Liter 0,75 0,87 1,55 (hőhordozó közeg) Max. megengedett üzemi nyomás bar/mpa 6/0,6 6/0,6 6/0,6 Max. üresjárati hőmérséklet C Gőzképződés W/m Csatlakozás Ø mm Műszaki adatok az energiahatékonysági osztály meghatározására (energiacímke) SP2 típus 1,26 m 2 1,51 m 2 3,03 m 2 pertúra-felület m 2 1,33 1,6 3,19 következő értékek az apertúra-felületre vonatkoznak: % 69,4 69,4 69,4 kollektor hatásfoka η col, 40 K hőmérséklet-különbség esetén optikai hatásfok % 75,6 75,6 75,6 k 1 hőveszteségi tényező W/(m 2 K) 1,362 1,362 1,362 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,005 0,005 0,005 Szögkorrekciós tényező IM 1,01 1,01 1,01 eépítési helyzet (lásd a következő ábrát),, C, D, E, F C D F E 18 VIESMNN VITOSOL

19 Vitosol 200-T, SP2 típus (folytatás) a c KV KR b 4 KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) 4.3 evizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és az ISO 9806 szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CE-jelöléssel VITOSOL VIESMNN 19

20 5 Vitosol 200-T, SPE típus 5.1 Termékleírás C D E F alumínium-réz blokk hőcserélő réz gyűjtőcső C Kondenzátor D abszorber E hőcső (heatpipe) F légmentes üvegcső Vitosol 200-T, SPE típusú vákuumcsöves kollektorok a következő kivitelben kaphatók: 1,63 m 2 -es 9 db vákuumcsővel 3,26 m 2 -es 18 db vákuumcsővel Termékmetszet nagy hatékonyságú hőcsöves rendszerű vákuumcsöves kollektor magas üzembiztonságot biztosít Vákuumcsövekbe beépített, szelektív bevonattal ellátott, szennyeződésre nem érzékeny elnyelőfelületek Hatékony hőátvitel a teljesen zárt kondenzátorokon keresztül a hőcserélőnek köszönhetően. forgatható vákuumcsövek a nap felé fordíthatók a napenergia optimális hasznosítása érdekében Száraz bekötés, azaz a csövek feltöltött berendezés esetén is behelyezhetők vagy kicserélhetők. csatlakozóburkolat nagy hatékonyságú hőszigetelése minimálisra csökkenti a hőveszteséget Egyszerű szerelés a Viessmann szerelő- és csatlakozórendszereknek köszönhetően Vitosol 200-T, SPE típusú kollektorokat fel lehet szerelni nyeregtetőre, lapostetőre, valamint szabadon állítva. Nyeregtetőkre hosszanti irányban (a vákuumcsövek a tetőgerincre merőlegesen) és keresztben (vákuumcsövek a tetőgerinccel párhuzamosan) is szerelhetők a kollektorok. vákuumcsövekben szelektív bevonattal ellátott fém abszorber található, amely nagyfokú napsugárzás-elnyelést, továbbá alacsony hősugárzás-kibocsátást biztosít. z abszorberre egy párolgó folyadékkal töltött hőcső van ráerősítve. hőcső másik vége a kondenzátorra csatlakozik. kondenzátor egy alumínium-réz blokk hőcserélőben helyezkedik el. Úgynevezett száraz bekötésről van szó, azaz a csövek feltöltött, nyomás alatt álló berendezés esetén is forgathatók vagy kicserélhetők. felmelegedett abszorber a hőt átadja a hőcsőnek. Ezáltal elpárolog az abban levő folyadék, és a gőz felszáll a kondenzátorba. réz gyűjtőcsöves hőcserélő, amelyben a kondenzátor helyezkedik el, leadja a hőt az átáramló hőhordozó közegnek. Ezáltal a gőz újból cseppfolyósodik. kondenzátum a hőcsőben lefelé visszafolyik, és a folyamat megismétlődik. párolgó folyadék hőcserélőben való keringésének biztosításához a hajlásszögnek nullánál nagyobbnak kell lennie. z abszorberek a vákuumcsövek tengelyirányú forgatásával optimálisan beállíthatók a nap irányába. vákuumcsövek az elnyelőfelületek beárnyékolásának növekedése nélkül 45 -kal elforgathatók. Legfeljebb 20 m 2 -nyi elnyelőfelületet lehet egy kollektormezővé összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített és hőszigetelt összekötő csöveket szállítunk. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektor hőmérséklet-érzékelő a kollektor csatlakozóburkolatában lévő gyűjtőcsőben található érzékelőfelfogatásba szerelendő. Szállítási állapot Külön dobozokba csomagolva: 9 db vákuumcső / csomagolási egység elosztódoboz szerelősínekkel Viessmann cég komplett napenergiával működő rendszereket kínál Vitosol 200-T kollektorokkal (csomagok) melegvíz készítéshez vagy/és fűtésrásegítéshez (lásd a csomagok árjegyzékét). 20 VIESMNN VITOSOL

21 Vitosol 200-T, SPE típus (folytatás) 5.2 Műszaki adatok Műszaki adatok SPE típus 1,63 m 2 3,26 m 2 Csövek száma 9 18 ruttó felület m 2 2,66 5,39 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 1,63 3,26 pertúra-felület m 2 1,73 3,46 Kollektorok közötti távolság mm Méretek Szélesség mm Magasság mm Mélység mm következő értékek az elnyelőfelületre vonatkoznak: optikai hatásfok % 73,7 74,0 k 1 hőveszteségi tényező W/(m 2 K) 1,686 1,280 hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,011 0,012 következő értékek a bruttó felületre vonatkoznak: optikai hatásfok % 43,5 44,7 k 1 hőveszteségi tényező W/(m 2 K) 0,996 0,773 hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,006 0,007 Hőkapacitás kj/(m 2 K) 3,23 3,28 Tömeg kg Folyadék űrtartalom Liter 0,40 0,92 (hőhordozó közeg) Max. megengedett üzemi nyomás bar/mpa 6/0,6 6/0,6 Max. üresjárati hőmérséklet C Gőzképződés W/m Csatlakozás Ø mm Műszaki adatok az energiahatékonysági osztály meghatározására (energiacímke) SPE típus 1,63 m 2 3,26 m 2 pertúra-felület m 2 1,75 3,49 következő értékek az apertúra-felületre vonatkoznak: % 59,6 59,6 kollektor hatásfoka η col, 40 K hőmérséklet-különbség esetén optikai hatásfok % k 1 hőveszteségi tényező W/(m 2 K) 1,33 1,33 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,007 0,007 Szögkorrekciós tényező IM 1,06 1,06 5 eépítési helyzet (lásd a következő ábrát),, C, D, E C D E VITOSOL VIESMNN 21

22 Vitosol 200-T, SPE típus (folytatás) a 174 KV/KR 2260 KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) evizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és az ISO 9806 szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CE-jelöléssel 22 VIESMNN VITOSOL

23 Vitosol 300-T, SP3 típus 6.1 Termékleírás C D E duplacsöves hőcserélő rézből kondenzátor C abszorber D hőcső (heatpipe) E légmentes üvegcső Vitosol 300-T vákuumcsöves kollektorok az alábbi kivitelben kaphatók: 1,51 m 2 -es 12 db vákuumcsővel 3,03 m 2 -es 24 db vákuumcsővel Vitosol 300-T kollektorok nyeregtetőre vagy szabadon állítva lapostetőre szerelhetők fel. vákuumcsövekben szelektív bevonattal ellátott réz elnyelőelem található. Ez nagyfokú napsugárzás-elnyelést és alacsony hősugárzás-kibocsátást biztosít. z abszorberre egy párolgó folyadékkal töltött hőcső van ráerősítve. hőcső másik vége a kondenzátorra csatlakozik. kondenzátor a réz Duotec duplacsöves hőcserélőben helyezkedik el. Úgynevezett száraz bekötésről van szó, azaz a csövek feltöltött, nyomás alatt álló berendezés esetén is forgathatók vagy kicserélhetők. felmelegedett abszorber a hőt átadja a hőcsőnek. Ezáltal elpárolog az abban levő folyadék, és a gőz felszáll a kondenzátorba. duplacsöves hőcserélő, amelyben a kondenzátor helyezkedik el, leadja a hőt az átáramló hőhordozó közegnek. Ezáltal a gőz újból cseppfolyósodik. kondenzátum a hőcsőben lefelé visszafolyik, és a folyamat megismétlődik. párolgó folyadék hőcserélőben való keringésének biztosításához a hajlásszögnek min. 25 -nak kell lennie. z abszorberek a vákuumcsövek tengelyirányú forgatásával optimálisan beállíthatók a nap irányába. vákuumcsövek az elnyelőfelületek beárnyékolásának növekedése nélkül 25 -kal elforgathatók. Legfeljebb 15 m 2 -nyi elnyelőfelületet lehet egy kollektormezővé összekapcsolni. Ehhez flexibilis, O-gyűrűkkel tömített összekötő csöveket szállítunk. z összekötő csövek hőszigetelt burkolat mögött helyezkednek el. szorítógyűrűs csavarzatokat tartalmazó csatlakozó-készlet segítségével a kollektormező egyszerűen csatlakoztatható a szolárkör csövezéséhez. kollektor hőmérséklet-érzékelő a kollektor csatlakozóburkolatában lévő előremenő csőben található érzékelőfelfogatásba szerelendő. Termékmetszet Heatpipe-elven működő, nagy hatékonyságú, tükröződésmentes bevonattal ellátott, a vákuumcsövek túlhőmérséklet miatti lekapcsolását lehetővé tevő vákuumcsöves kollektor nagymértékű üzembiztonságot garantál Vákuumcsövekbe beépített, szelektív bevonattal ellátott, szennyeződésre nem érzékeny elnyelőfelületek Hatékony hőátvitel a teljesen zárt kondenzátorokon keresztül a réz Duotec duplacsöves hőcserélőnek köszönhetően forgatható vákuumcsövek a nap felé fordíthatók a napenergia optimális hasznosítása érdekében Száraz bekötés, azaz a csövek feltöltött berendezés esetén is behelyezhetők vagy kicserélhetők csatlakozóburkolat nagy hatékonyságú hőszigetelése minimálisra csökkenti a hőveszteséget Egyszerű szerelés a Viessmann szerelő- és csatlakozórendszereknek köszönhetően 6 Szállítási állapot Külön dobozokba csomagolva: 12 db vákuumcső / csomagolási egység elosztódoboz szerelősínekkel Viessmann cég komplett napenergiával működő rendszereket kínál Vitosol 300-T kollektorokkal (csomagok) használati melegvíz készítéshez vagy/és fűtésrásegítéshez (külön kérésre). VITOSOL VIESMNN 23

24 Vitosol 300-T, SP3 típus (folytatás) 6.2 Műszaki adatok Műszaki adatok SP3 típus 1,51 m 2 3,03 m 2 Csövek száma ruttó felület m 2 2,36 4,62 (támogatások igényléséhez szükséges) Elnyelőfelület m 2 1,51 3,03 pertúra-felület m 2 1,60 3,19 Kollektorok közötti távolság mm Méretek Szélesség a mm Magasság b mm Mélység c mm következő értékek az elnyelőfelületre vonatkoznak: optikai hatásfok % 81,4 81,3 k 1 hőveszteségi tényező W/(m 2 K) 1,331 0,998 hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,006 0,007 következő értékek a bruttó felületre vonatkoznak: optikai hatásfok % 52,1 53,3 k 1 hőveszteségi tényező W/(m 2 K) 0,852 0,655 hőveszteségi tényező k 2 W/(m 2 K 2 ) 0,003 0,005 Hőkapacitás kj/(m 2 K) 5,97 5,73 Tömeg kg Folyadék űrtartalom Liter 0,87 1,55 (hőhordozó közeg) Max. megengedett üzemi nyomás bar/mpa 6/0,6 6/0,6 (Lásd a Szolár tágulási tartály c. fejezetet) Max. üresjárati hőmérséklet C Gőzképződés W/m Csatlakozás Ø mm Műszaki adatok az energiahatékonysági osztály meghatározására (energiacímke) SP3 típus 1,51 m 2 3,03 m 2 pertúra-felület m 2 1,60 3,19 következő értékek az apertúra-felületre vonatkoznak: % 71,1 71,1 kollektor hatásfoka η col, 40 K hőmérséklet-különbség esetén optikai hatásfok % 76,9 76,9 k 1 hőveszteségi tényező W/(m 2 K) 1,256 1,256 k 2 hőveszteségi tényező W/(m 2 K 2 ) 0,005 0,005 Szögkorrekciós tényező IM 0,92 0,92 6 eépítési helyzet (lásd a következő ábrát),, C C 24 VIESMNN VITOSOL

25 Vitosol 300-T, SP3 típus (folytatás) a c KV KR b KR kollektor-visszatérő (bemenet) KV kollektor-előremenő (kimenet) 6.3 evizsgált minőség kollektorok megfelelnek a Kék ngyal környezetvédelmi jelzés (RL UZ 73) követelményeinek. bevizsgálás a Solar-KEYMRK és az ISO 9806 szerint történt. készülék rendelkezik az érvényes EK- irányelvek szerinti CE-jelöléssel 6 VITOSOL VIESMNN 25

26 Szolár-szabályozók Szolár-szabályozó modul, SM1 típus Vitosolic 100 Vitosolic 200 Tokozott funkcióbővítés falra történő szereléshez Elektronikus hőmérsékletkülönbség szabályozás napkollektorokkal és kazánnal együtt történő, kettős használati melegvíz készítéshez és fűtésrásegítéshez Kezelés és kijelzés a kazán szabályozóján Elektronikus hőmérsékletkülönbség-szabályozás napkollektorok és kazánok segítségével történő, kettős használati melegvíz készítéssel rendelkező berendezések számára Elektronikus hőmérsékletkülönbség-szabályozás max. négy fogyasztó esetén a következő napkollektorokkal és kazánokkal rendelkező berendezések számára: Kettős használati melegvíz készítés bivalens melegvíz-tárolóval vagy több tároló segítségével Kettős melegvíz készítés és medencevízmelegítés Kettős használati melegvíz készítés és fűtésrásegítés Nagyteljesítményű rendszerek szabályozása 7 26 VIESMNN VITOSOL

27 Szolár-szabályozók (folytatás) 7.1 SM1 típusú szolár-szabályozó modul, rend. sz Műszaki adatok Funkciók Mérlegkészítéssel és diagnosztikai rendszerrel kezelés és a kijelzés a Vitotronic szabályozáson keresztül történik. Egy kollektormezővel két fogyasztó fűthető 2. hőmérsékletkülönbség szabályozás Termosztát funkció utánfűtéshez vagy felesleges hő hasznosításához szolárköri keringető szivattyú fordulatszám-szabályozása impulzuscsomag vezérléssel vagy szolárköri keringető szivattyú PWM bemenettel (Grundfos gyártmány) melegvíz-tároló hőtermelő révén történő utánfűtésének elnyomása a szolárhozam függvényében. Fűtésrásegítéskor a hőtermelő általi utánfűtés elnyomása. napenergiával fűtött előmelegítő fokozat felfűtése (min. 400 liter űrtartalmú melegvíz-tárolók esetén) rendelési számú merülő hőmérséklet-érzékelő alábbi funkcióinak megvalósításához a termékkel együtt kell megrendelni: cirkuláció átkapcsolásához 2 melegvíz-tárolóval rendelkező rendszer esetén Visszatérő átkapcsoláshoz a hőtermelő és a fűtővíz-puffertároló között Visszatérő átkapcsoláshoz a hőtermelő és a primer hőtároló között További fogyasztók fűtéséhez Felépítés szolár-szabályozó modulhoz tartoznak: Elektronika Csatlakozó sorkapcsok: 4 db érzékelő Szolárköri keringető szivattyú KM-US Hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) PWM-kimenet a szolárkör keringető szivattyújának vezérlésére 1 db relé egy szivattyú vagy szelep kapcsolására Kollektor hőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt lefektetni kollektor hőmérséklet-érzékelő műszaki adatai Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Érzékelőtípus Viessmann NTC 20 kω 25 C-on Megengedett környezeti hőmérséklet Üzem C Raktározás és szállítás C tárolóhőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. tárolóhőmérséklet-érzékelő műszaki adatai Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Érzékelőtípus Viessmann NTC 10 kω 25 C-on Megengedett környezeti hőmérséklet Üzem C Raktározás és szállítás C Viessmann melegvíz-tárolókkal rendelkező fűtési rendszerek esetén a tárolóhőmérséklet-érzékelő a visszatérő fűtővíz vezetékben lévő menetes könyökcsatlakozóba szerelendő be (a menetes könyökcsatlakozó a mindenkori melegvíz-tároló szállítási terjedelme vagy kiegészítő tartozéka) szolár-szabályozó modul műszaki adatai Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 2 Teljesítményfelvétel 1,5 W Érintésvédelmi osztály I Védettség IP 20 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1 típus az MSZ EN szerint Megengedett környezeti hőmérséklet Üzem C, alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) Raktározás és szállítás C relékimenetek névleges terhelhetősége 1. félvezető relé 1 (1), 230 V~ 2. relé 1 (1), 230 V~ Összesen Max VITOSOL VIESMNN 27

28 Szolár-szabályozók (folytatás) Szállítási állapot szolár-szabályozó modul, SM1 típus tárolóhőmérséklet-érzékelő kollektor hőmérséklet-érzékelő evizsgált minőség Rendelkezik az érvényes EK-irányelvek szerinti CE-jelöléssel 7.2 Vitosolic 100, SD1 típus, rend. sz.: Z Műszaki adatok Felépítés szabályozó részei: Elektronika digitális kijelző eállító nyomógombok Csatlakozó sorkapcsok: érzékelők szolárköri keringető szivattyú KM-US Hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) PWM-kimenet a szolárkör keringető szivattyújának vezérlésére relék szivattyúk és szelepek kapcsolására szállítási terjedelem tartalmazza a kollektorhőmérséklet-érzékelőt és a tárolóhőmérséklet-érzékelőt is. kollektor hőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Funkciók szolárkör ikeringető szivattyú kapcsolása melegvíz készítésre és/vagy medencevíz melegítésére Elektronikus hőmérséklet-határolás a melegvíz-tárolóban (biztonsági lekapcsolás 90 C-on) kollektorok biztonsági lekapcsolása használati melegvíz készítéshez való kiegészítő funkcióra és a fűtőkazán általi utófűtés elnyomására vonatkozó fontos tudnivaló KM-US-szal rendelkező Vitotronic-szabályozós berendezésekben lehetséges a fűtőkazán általi utófűtés elnyomása és a használati melegvíz készítéséhez szükséges kiegészítő funkció. Egyéb Viessmann szabályozóval szerelt rendszerek esetében kizárólag a fűtőkazán általi utófűtés elnyomása valósítható meg. további funkciókat lásd a Funkciók című fejezetben. Műszaki adatok Kollektor hőmérséklet-érzékelő műszaki adatai Vezetékhossz 2,5 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Érzékelőtípus Viessmann NTC 20 kω 25 C esetén Megengedett környezeti hőmérséklet üzemeltetés C raktározás és szállítás C Tárolóhőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű réz vezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. tárolóhőmérséklet-érzékelő műszaki adatai Vezetékhossz 3,75 m Védettség IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Érzékelőtípus Viessmann NTC 10 kω 25 C esetén Megengedett környezeti hőmérséklet üzemeltetés C között raktározás és szállítás C Viessmann melegvíz-tárolókkal rendelkező berendezések esetén a tárolóhőmérséklet-érzékelőt a visszatérő fűtővízben lévő menetes könyökcsatlakozóba kell beszerelni. Lásd az adott melegvíz-tároló műszaki adatait és a kiegészítő szerelési tartozékok című fejezetet. Névleges feszültség 230 V~ Névleges frekvencia 50 Hz Névleges áram 4 Teljesítményfelvétel 2 W, Standby üzemben 0,7 W Érintésvédelmi osztály II Védettség IP 20 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Hatásmód 1 típus az MSZ EN szerint Megengedett környezeti hőmérséklet üzemeltetés C, alkalmazás lakó- és fűtőhelyiségekben (normál környezeti feltételek mellett) raktározás és szállítás C relékimenetek névleges terhelhetősége 1. félvezető relé 0,8 2. relé 4(2), 230 V~ Összesen max VIESMNN VITOSOL

29 Szolár-szabályozók (folytatás) Szállítási állapot Vitosolic 100, SD1 típus tárolóhőmérséklet-érzékelő kollektor hőmérséklet-érzékelő evizsgált minőség Rendelkezik az érvényes EK-irányelvek szerinti CE-jelöléssel 7.3 Vitosolic 200, SD4 típus, rend. sz. Z Műszaki adatok Felépítés szabályozó részei: Elektronika Digitális kijelző eállító nyomógombok Csatlakozó sorkapcsok: Érzékelők Napelem cella Szivattyúk Impulzusszámláló-bemenetek térfogatmérők csatlakoztatásához KM-US Gyűjtő zavarjelző berendezés V-US nagyméretű kijelzőhöz Hálózati csatlakozás (helyszínen szerelendő hálózati kapcsoló) PWM-kimenetek a szolárkör keringető szivattyúinak vezérlésére Relék szivattyúk és szelepek kapcsolására Elérhető nyelvek: Német olgár Cseh Dán ngol Spanyol Észt Francia Horvát Olasz Lett Litván Magyar Holland (flamand) Lengyel Orosz Román Szlovén Finn Szerb Svéd Török Szlovák szállítási terjedelem tartalmazza a kollektorhőmérséklet-érzékelőt, a tárolóhőmérséklet-érzékelőt és a hőmérséklet-érzékelőt (medence/ fűtővíz-puffertároló) is. Kollektor hőmérséklet-érzékelő készülékbe történő csatlakoztatáshoz csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű rézvezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Vezetékhossz Védettség Érzékelőtípus Megengedett környezeti hőmérséklet Üzem C Raktározás és szállítás C 2,5 m IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Viessmann NTC 20 kω 25 C-on Tárolóhőmérséklet-érzékelő, ill. hőmérséklet-érzékelő (medence/fűtővíz-puffertároló) készülékbe történő csatlakoztatáshoz csatlakozóvezeték helyszínen történő meghosszabbítása: 2-erű rézvezeték, vezetékhossz max. 60 m, 1,5 mm 2 -es vezetékkeresztmetszettel vezetéket nem szabad 230/400 V-os vezetékekkel együtt fektetni. Vezetékhossz Védettség Érzékelőtípus Megengedett környezeti hőmérséklet Üzem C Raktározás és szállítás C 3,75 m IP 32 az MSZ EN szerint, felépítés/beszerelés által kell szavatolni Viessmann NTC 10 kω 25 C-on Viessmann melegvíz-tárolókkal felszerelt rendszerek esetén a tárolóhőmérséklet-érzékelőt a visszatérő fűtővízben lévő menetes könyökcsatlakozóba kell beszerelni. Lásd az adott melegvíz-tároló útmutatójának Műszaki adatok éa Kiegészítő szerelési tartozékok című fejezetét. z uszodavíz hőmérsékletének hőmérséklet-érzékelővel (medence) való érzékeléséhez a tartozékként kapható nemesacél merülőhüvelyt közvetlenül a medence visszatérő vezetékébe lehet beépíteni. Funkciók a szolárköri keringető szivattyúk kapcsolása használati melegvíz készítéséhez, medencevíz melegítéséhez vagy egyéb fogyasztók számára elektronikus hőmérséklet-határolás a melegvíz-tárolóban (biztonsági lekapcsolás 90 C-on) a kollektorok biztonsági lekapcsolása 7 VITOSOL VIESMNN 29
