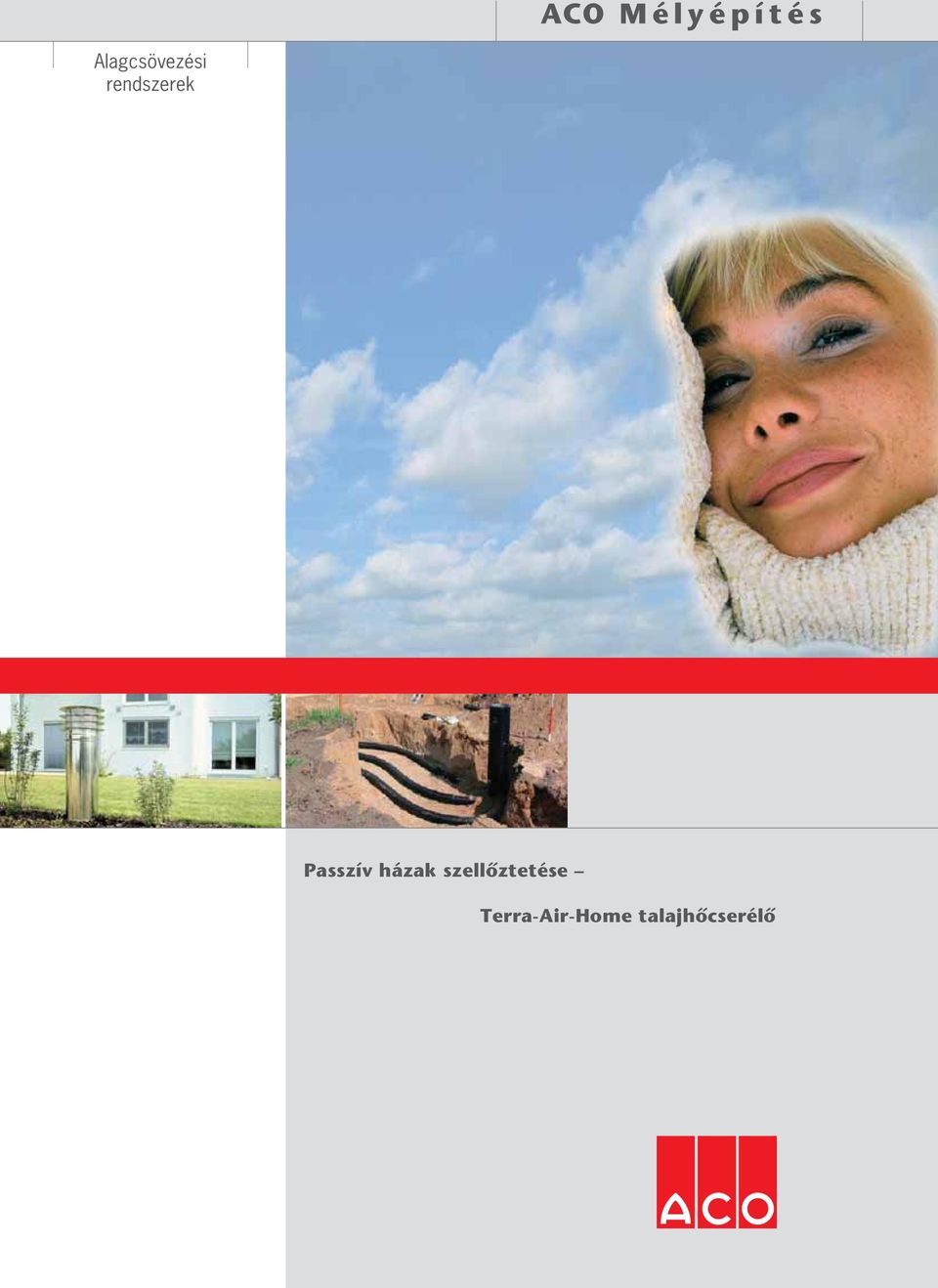

1 ACO M élyépítés Alagcsövezési rendszerek Passzív házak szellőztetése Terra-Air-Home talajhőcserélő

2 Terra-Air-home Ideális klíma egész évben Friss levegő a házban Az egyre magasabb energiaárak miatt a legtöbben a költségek hosszútávú csökkentése érdekében nagy anyagi ráfordítást igénylô hôszigetelést választanak. Ennek következtében azonban a friss levegô szinte teljesen eltûnik a házból, s ez súlyos következményekkel járhat, mind a lakók egészségét, mind az épületszerkezet állagát tekintve. A megfelelô lakóklíma érdekében a helyiség levegôjét óránként cserélni kell, melyhez az egyik legjobb megoldás a Terra-Air-Home rendszer, a modern lakóhelyiség-szellôztetés megtestesítôje. A titkos talajhő Tudományosan bizonyított tény, hogy az 1,5 3 m mélységben lévô felsô földrétegek viszonylag állandó hômérsékletûek. Az ideális klímát a természet biztosítja A Terra-Air-Home a fi zikai törvényeket és a föld energiatároló kapacitását hasznosítja; jól megszûrt friss levegôt juttat a házba, s ezzel az allergiások és a túl érzékenyek számára is megkönnyebbülést jelent. télen A Terra-Air-Home rendszeren keresztül télen elômelegített friss levegô jut a házba. A bevezetett levegô eléri a 8 ± 4 C talajhômérsékletet. Tehát a friss levegô felmelegítéséhez kevesebb energiára van szükség, sokkal gazdaságosabb. 2 nyáron Nyáron a földhôcserélô hûtésre szolgál. A felmelegedett lakást nagymértékben lehûthetjük számottevô energiafelhasználás nélkül.

3 A lakásszellőztetés energiatakarékos megoldása A Terra-Air-Home rendszer megakadályozza, hogy a meleg levegô szellôztetéskor kiszökjön a lakásból......ugyanis a rendszer használata esetén nem kell szellôztetni. A Terra-Air-Home rendszer elônyei: A Terra-Air-flex EWT-csövek előnyei: A Terra-Air-control aknák előnyei: 3 Komplett rendszert alkot Magas higiéniai színvonalat biztosít az átöblíthetôség miatt Nem jegesedik 3 csôszakasz biztosítja az elegendô levegômennyiséget a nyári hûtéshez is A fûtési költségek csökkennek Az ablakon keresztül történô szellôztetés hôveszteségei megszûnnek Flexibilisen és gyorsan, könyökidomok alkalmazása nélkül fektethetôk Polietilénbôl készült, környezetbarát Igazoltan korhadásmentes Lég-, víz- és radonzáró Formatartó az SN 8 gyûrûmerevség miatt Optimális geometriai és anyagtulajdonságokkal rendelkezik Egyszerû összeszerelhetôség A csô belsô rétege lehetôvé teszi a kondenzvízelfolyást Az EWT-csövek átöblíthetôek (vízzel) Kis légsebesség, alacsony zajszint jellemzi Egyszerû szerelés a gyárilag elôkészített csatlakozók segítségével Szerelés közben egyedi méretre vágható

4 Terra-Air-home Terra-Air-Home a komplett rendszer A Terra-Air-Home rendszer egylakásos családi házak és kisméretû, többlakásos házak számára kialakított komplett rendszer. A Terra-Air-Home kb. 100 m Terra-Air-fl ex csôbôl, szívó- és ellenôrzô aknákból, szívóelembôl, az épületbe történô bevezetéshez szükséges tartozékokból valamint a vízzáróságot biztosító összes további elembôl áll. A 3 csôszakasz fektetése Az alapzattal azonos magasságban elhelyezett akna EWT-cső Szívó-/gyűjtőaknák 4 A Terra-Air-fl ex talajhôcserélô csövek a DIN szabvány szerint gyártott, DN 150 méretû, PE anyagból készült, speciális kompozit szerkezeti anyagú termék. Kívül hullámosított, fekete, belsô része pedig ezüstszürke. A hullámosított külsô réteg és a polietilén jó hôvezetô képessége megfelelô hôátbocsátást tesz lehetôvé. A rendszer helyettesítésére a PP/PVC-csövek alkalmazását nem tanácsoljuk. A rendszer központi elemét 3 egymással párhuzamosan fektetett csôszakasz képezi. Ezek egyenként 33 m hosszúak. Amennyiben nem áll rendelkezésre elegendô hely, a helyszínen egyedi méretre is szabhatóak. A beépítés ideális esetben legalább 1,5 m- rel a terepszint alatt, valamint az épülettôl és egymástól 1 m távolságban történik. A 3 csôszakasz párhuzamos lefektetése alacsony légsebességeket és ezáltal a lehetô legjobb energiaátvitelt teszi lehetôvé. Mivel a Terra-Air-fl ex fl exibilis, a könyökidomok alkalmazásától el lehet tekinteni. Szálban szállított csövek esetén sok toldásra lehet szükség. A toldások potenciális gyenge pontokat jelenthetnek a víz és légzárás szempontjából, ezért alkalmazásukat nem tanácsoljuk. Az SN 8 gyûrûmerevség (8 kn/m²) révén a beágyazás az energetikailag elônyös, kötött talajba statikai tekintetben is problémamentesen megoldható. Az aknákat a 3 csôszakasszal csatlakoztatjuk egymáshoz. Az akna 350 mm-es belsô átmérôje alacsony légsebességet biztosít. Mindkét akna egy alapelembôl (2 m) és egy ráilleszthetô, karmantyús magasítóból (1 m) áll. Az alapelemet kis beépítési mélységekhez tetszôlegesen le lehet rövidíteni. Nagyobb beépítési mélységekhez kiegészítô magasító elemeket lehet alkalmazni. A gyûjtôaknához mûanyag fedlap tartozik. Az épületbe a levegô-bevezetés a 200 mm átmérôjû csatlakozócsövön keresztül történik.

5 Terra-Air-Home vízzáró és öblíthető A G 4 szûrô behelyezése Szívóelem (standard kivitel) Szívóelem rozsdamentes acélból Szívóelem Az épületbe való bekötés függ az építési telek adottságaitól és a talajvíz szintjétôl. A rendszer biztosítékaként szállított béléscsövet az épület falán kell átvezetni, a talajnedvesség elleni szigetelést a két tömítôgyûrû biztosítja. Külön igény szerint szivattyú-zsomppal rendelkezô gyûjtôakna is rendelhetô. Jó szikkasztó képességû talaj esetében, illetve akkor, ha a talajvíz mélyen van, elegendô a helyszínen kilyuggatni az akna fenekét, hogy a kondenzvíz elszivároghasson. A szívóelem a nagyra méretezett szívónyílással kis zajjal járó levegôbevezetést tesz lehetôvé. A 3 mm-es osztással rendelkezô rács megakadályozza a rovarok és a kisállatok bejutását. A rendszer három pótbetétet is tartalmaz. A Terra-Air-fl ex termékhez tudatosan nem alkalmazunk ismeretlen, kérdéses mellékhatásokat okozó csíragátló adalékokat. A szívóelem szûrôje úgy lett kialakítva, hogy megfelelô védettséget biztosít a csírák ellen is. A helyiségbe így sokkal kevesebb mikroorganizmus juthat be, mint a talajhôcserélô nélküli közvetlen légbeszívással. (Lásd Légbeszívó földregiszterek mikrobiális vizsgálatai c. kutatási jelentés ETH Zürich, 1997.). Ajánlatos a szívóelemet legalább 1 m-rel a terepszint fölé elhelyezni. A standard szívóelem mellett, külön megrendelésre rozsdamentes acél szívóelem is kapható. 5

6 Terra-Air-home Terra-Air home egy rendszer kétféle megoldás optimális hatásfokkal optimális beépítési feltételekkel Alápincézett épületek számára 1-es típus magasságban eltolt Az egyik csôszakasz alul középen fut, a másik kettô kb. 500 mm-rel feljebb és 17,5 -kal jobbra és balra eltolva helyezkedik el. A típus egyik elônye, hogy kevesebb földmunkát igényel. 6

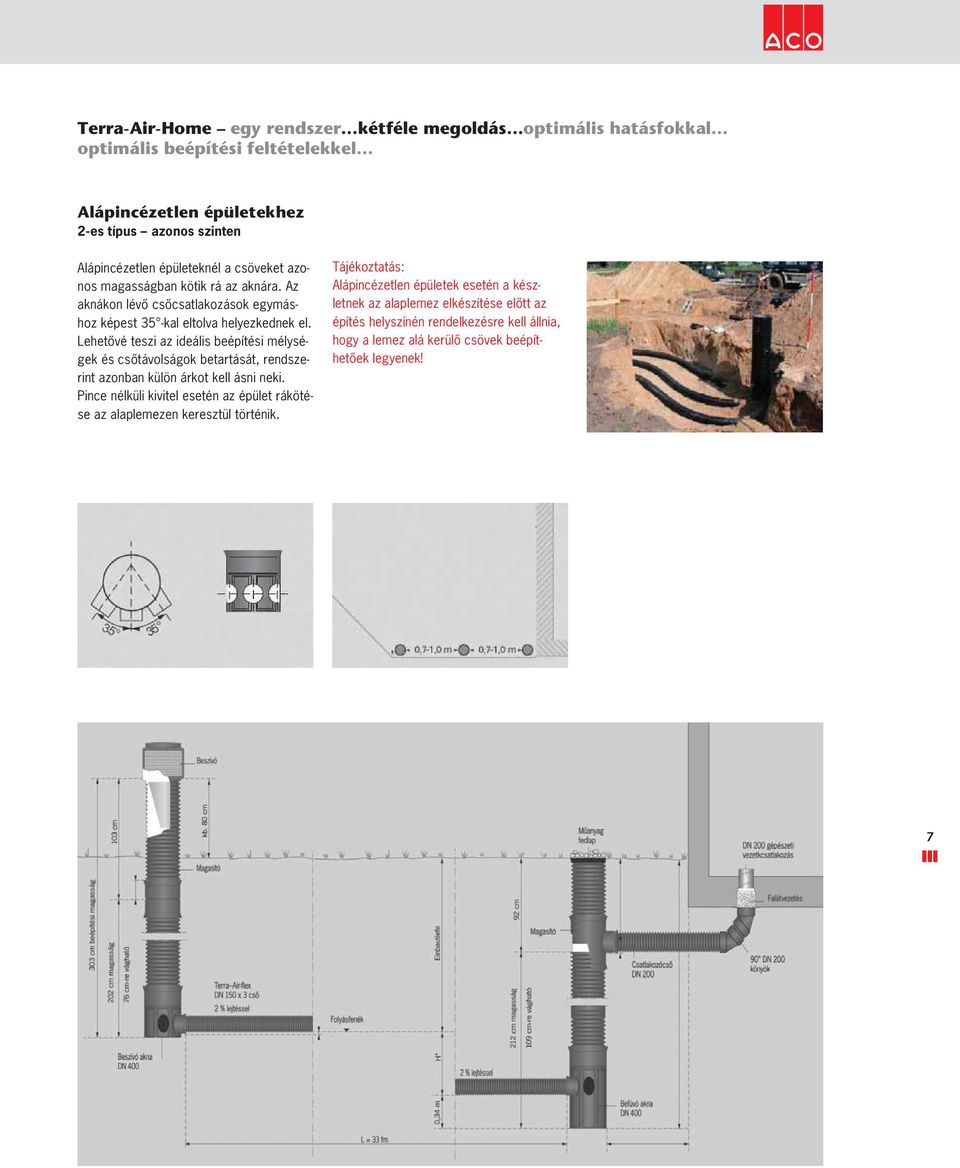

7 Terra-Air-Home egy rendszer kétféle megoldás optimális hatásfokkal optimális beépítési feltételekkel Alápincézetlen épületekhez 2-es típus azonos szinten Alápincézetlen épületeknél a csöveket azonos magasságban kötik rá az aknára. Az aknákon lévô csôcsatlakozások egymáshoz képest 35 -kal eltolva helyezkednek el. Lehetôvé teszi az ideális beépítési mélységek és csôtávolságok betartását, rendszerint azonban külön árkot kell ásni neki. Pince nélküli kivitel esetén az épület rákötése az alaplemezen keresztül történik. Tájékoztatás: Alápincézetlen épületek esetén a készletnek az alaplemez elkészítése elôtt az építés helyszínén rendelkezésre kell állnia, hogy a lemez alá kerülô csövek beépíthetôek legyenek! 7

8 Terra-Air-home Terra-Air home egy rendszer kétféle megoldás optimális hatásfokkal optimális beépítési feltételekkel A talajhôcserélôben a lehetô legkisebb, lassú áramlatoknak köszönhetô a megfelelô hôátvétel... A fûtési üzemmód számára 1 2 m/s légsebesség az ideális. A 3 csôszakasszal kialakított Terra-Airhome 190 m3/h esetén is eléri a legelônyösebb értéket (1 m/s), s így megvalósul az óránkénti 0,5-szeres minimális légcsere érték. A 3 csôszakasz nyári hûtési üzemmódban is (amikor nagyobb térfogatáramlásra van szükség) megfelelô légsebességet biztosít, kis nyomásveszteség mellett. Terra-Air-Home: 3 csővezetékággal Összehasonlításképpen: 1 cső DN 200 (Di=173 mm) Lakóterület Helyiségtérfogat 2,5 m helyiségmagasság mellett Légcsere óránként Térfogatáram Légsebesség 150m ² 375 m ³ 0,5 190 m ³ 1,00 m/s 200 m ² 500 m ³ 0,5 250 m ³ 1,33 m/s 150 m ² 375 m ³ 1, m ³ 2,50 m/s 200 m ² 500 m ³ 1, m ³ 3,20 m/s 66 m ² 166 m ³ 1, m ³ 2,50 m/s 89 m ² 222 m ³ 1, m ³ 3,20 m/s Levegő-hőmérséklet a csőben Az oldalt látható diagram azt mutatja, hogy a három darab 33 m hosszú csôszakasz esetén majdnem elérjük az optimális hômérsékletet. Ennél nagyobb hosszúság esetén már nem jelentôs az energianyereség, viszont nô a nyomásveszteség és a hôvisszanyerôs légkezelô energiahasználása is. 8

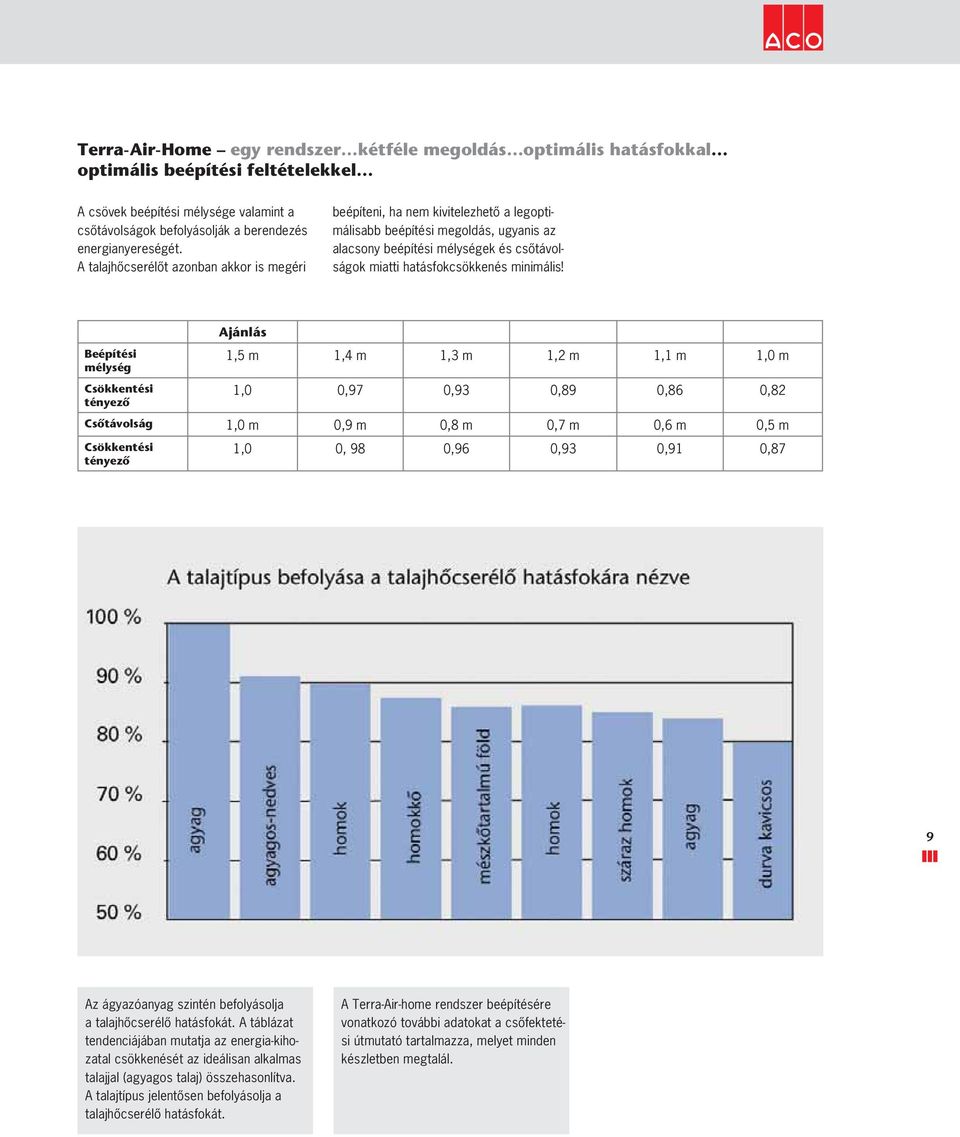

9 Terra-Air-Home egy rendszer kétféle megoldás optimális hatásfokkal optimális beépítési feltételekkel A csövek beépítési mélysége valamint a csôtávolságok befolyásolják a berendezés energianyereségét. A talajhôcserélôt azonban akkor is megéri beépíteni, ha nem kivitelezhetô a legoptimálisabb beépítési megoldás, ugyanis az alacsony beépítési mélységek és csôtávolságok miatti hatásfokcsökkenés minimális! Beépítési mélység Csökkentési tényező Ajánlás 1,5 m 1,4 m 1,3 m 1,2 m 1,1 m 1,0 m 1,0 0,97 0,93 0,89 0,86 0,82 Csőtávolság 1,0 m 0,9 m 0,8 m 0,7 m 0,6 m 0,5 m Csökkentési tényező 1,0 0, 98 0,96 0,93 0,91 0,87 9 Az ágyazóanyag szintén befolyásolja a talajhôcserélô hatásfokát. A táblázat tendenciájában mutatja az energia-kihozatal csökkenését az ideálisan alkalmas talajjal (agyagos talaj) összehasonlítva. A talajtípus jelentôsen befolyásolja a talajhôcserélô hatásfokát. A Terra-Air-home rendszer beépítésére vonatkozó további adatokat a csôfektetési útmutató tartalmazza, melyet minden készletben megtalál.

10 Terra-Air-home A nyomásveszteségek összehasonlítása A Terra-Air-home berendezés igazolt nyomásveszteségei A Lausitz Szakfôiskolán a teljes berendezést valamint az egyedi alkatrészeket több kísérletsorozatban vizsgálták. Figyelembe vett tényezôk: 3 csôszakasszal megvalósított csôfektetés (33 m) Szívóakna Gyûjtôakna Szívószûrô Gyûjtôcsô (1 m) A nyomásveszteségek összehasonlítása Terra-Air-home a DN 200 méretû csövekhez 10 A tervezésnél szívesen segítünk; speciális megoldásokhoz kompetens rendszertanácsadóink a helyszínen nyújtanak segítséget.

11 A Terra-Air-Home áttekintése Alápincézett épületekhez - 1-es típus magasságban eltolt Termék Kb. 100 m talajhôcserélô csô DN 150; 3 gyûrû, á 33 m 1 szívóakna, 2 részes, maximális szerkezeti magassága 3,0 m, Csatlakozások az alapzattal azonos szinten, beleértve ebbe az építési szakasz számára kialakított mûanyag fedést is 1 gyûjtôakna, 2 részes, maximális szerkezeti magassága 3,0 m, az alapzattal azonos magasságban elhelyezett csatlakozók kondenzvíz-gyûjtôtérrel, csonk az épületre csatlakozó csô számára és mûanyag fedél 1 szívóelem egybeépített védôráccsal és G 4 plus szûrôbetéttel 3 pótszûrô 1 béléscsô DN 250; 1 csatlakozócsô DN 200, 2 db védôsapkával együtt 90 -os ív DN 200 valamint minden olyan karmantyú és tömítôgyûrû, amire ehhez a készlethez szükség van. Cikkszám Alápincézetlen épületekhez - 2-es típus - az alaplemezzel egy szintben A 7. oldalon található útmutatásokat be kell tartani! Termék Kb. 100 m talajhôcserélô csô DN 150; 3 gyûrû, á 33 m 1 szívóakna, 2 részes, maximális szerkezeti magassága 3,0 m, Csatlakozások az alapzattal azonos szinten, beleértve ebbe az építési szakasz számára kialakított mûanyag fedést is 1 gyûjtôakna, 2 részes, maximális szerkezeti magassága 3,0 m, az alapzattal azonos magasságban elhelyezett csatlakozók kondenzvíz-gyûjtôtérrel, csonk az épületre csatlakozó csô számára és mûanyag fedél 1 szívóelem egybeépített védôráccsal és G 4 plus szûrôbetéttel 3 pótszûrô 1 béléscsô DN 250; 1 csatlakozócsô DN 200, 2 db védôsapkával együtt 90 -os ív DN 200 valamint minden olyan karmantyú és tömítôgyûrû, amire ehhez a készlethez szükség van. Cikkszám További termékek - (Tartozékok külön rendelhetôk) Termék Cikkszám Csereszûrô garnitúra 3 db G4 szûrôvel Adapter DN 200/160 (átmenet a DN 200 méretû csatlakozócsôrôl a DN 160 méretû szellôztetôcsôre) Rozsdamentes acél szívóelem; szerkezeti magasság kb. 156 mm Aknafedél A osztály, öntvény, lezárható kivitel (a gyûjtôakna járható felületek alá történô beépítéséhez) Aknafedél B osztály, öntvény betonkerettel (a gyûjtôakna gépjármûvekkel járható felületek alá történô beépítéséhez) Szerkezeti alkatrészek az építés közbeni illesztéshez külön rendelhetôk Termék Di Da Hosszúság Terra-Air-fl ex 150 mm 175 mm 33 m Terra-Air-control 350 mm 400 mm 2 m Terra-Air.control magasító csô 350 mm 400 mm 1 m Terra-Air-csatlakozó csô 200 mm 235 mm 2 m

12 ACO Magyarország Építõelemeket Forgalmazó Bt Budapest Jászberényi út Tel.: +(36-1) Fax: +(36-1) Honlap: ACO csoport. Erõs családra építhet. ACO mélyépítés / TAH
