1 Telepítési és használati kéziköny Greentechnic Energie Szolár Blokk 4-40 központi fűtés és uszoda fűtés, ECO nagy volumenű melegvíz rendszerek 3. generációs termodinamikus szolár központi fűtés rendszerek

2 Köszönjük, hogy megvásárolta rendszerünket, mellyel csökkenti az energiafelhasználást, és megóvja környezetét! Kérjük, olvassa el figyelmesen a Telepítési és használati kézikönyvet a termodinamikai szolár rendszer telepítése előtt. FIGYELEM! Használjon megfelelő teljesítményű és feszültségszintű elektromos hálózatot, mert eltérés esetén akár tűz is bekövetkezhet! Ne használjon hibás a hálózati kábelt! A hibás hálózati kábel áramütést és tüzet is okozhat! Mindig használjon megfelelő áramerősségű biztosítékot! Kérjük, hogy csak a szabályoknak és előírásoknak megfelelő csatlakozó kábeleket alkalmazzon! A nem megfelelő bekötés eredményeként a túlmelegedés, a csatlakozó kábel, illetve az elektromos csatlakozó meghibásodásához vezethet és tüzet okozhat! Az Ön biztonsága érdekében, kapcsolja ki a megszakítót, vagy húzzuk ki a hálózati kábelt, ha nem használja a berendezést huzamosabb ideig. Abban az esetben ha a kábel cserére szorul, csak a gyártó által meghatározott azonos típusú kábelt használjon! Mindennemű javítást, beavatkozást csak szakképzett szakemberel végeztessen! Kizárólag a Greentechnic Hungary Kft. által kiképzett szakember végezhet bármilyen javítási vagy karbantartási műveletet a garanciális időszakban, ellenkező esetben elveszíti a garanciát! EUROPEAN CERTIFICATION EN EN Directives: 73/23/CEE 93/68/CEE 2

3 Tartalom 1.0 Hogyan működik? Műszaki adatok Rendszer komponensek Szolár Blokk Termodinamikus szolár panel Szolár diszrtibúciós hálózat Hűtőközeg Cső Szolár panel telepítés Maximális távolság Szintkülönbség Napelemek tájolása Dőlésszög Termodinamikus szolár panelek Szabvány távolság a szolár panelek között Panelek elhelyezése Szolár Panel rögzítése Termodinamikai Blokk telepítés Helyszín megválasztása Kapcsolata a termodinamikus szolár panelek és a Szolár Blokk között Forrasztás A panelek összekötése szívó és nyomó oldalon Szívó oldal Csatlakozás a Szolár blokkhoz Hidraulikus csatlakozások Folyadék terhelés Szivárgás tesztelése Vákuum Terhelés R407C Vezérlő panel Elektromos vezetékek Hibaelhárítás Rendszerek telepítése

4 1.0 Hogyan működik? A Greentechnic ENERGIE Termodinamikus szolár központi fűtési rendszer a napenergiát és a környezeti energiákat hasznosítja egy hőszivattyúval kombinálva. A rendszer típustól függően 4-40 db, darabonként 8 kg tömegű, 1,6 m² abszorber hőelnyelő felületből (szolár panel), egy úgynevezett szolár blokkból, mely magában foglalja az elektromos meghajtású Scroll kompreszszort, a termosztatikus expanziós szelepet, a digitális vezérlést, a tároló előnykapcsolást, valamint egy szolár disztribúciós hálózatból áll. Működése során a Carnot hőerőgép elvét hasznosítja. A hőátadó folyadék a szolár körben az R407c. A hűtőközeg belép az abszorberbe, ahol elpárolog, miközben elvonja a hőt a környezetétől. Az elpárolgott hűtőközeget elszívja a Scroll kompresszor, amely megemeli a nyomását és a hőmérsékletét. A szolár blokkba integrált gázvíz hőcserélőben kondenzálódik a hűtőközeg és átadja a hőmennyiséget a központi fűtési rendszer részére. Mielőtt a hűtőközeg visszatér az abszorberbe, a termosztatikus expanziós szelep csökkenti a nyomását. A termodinamikus szolár központi fűtési rendszer kiküszöböli a hagyományos sík és vákuumcsöves kollektorok működési korlátait. A szolár panel hatásfoka 99,1%-os, mely kisebb helyigényű és tömegű, nincs üvegtörés és jegesedés veszély, a panel nem öregszik, nincs fagyálló folyadék, melyet két-háromévente cserélni kell, nincs karbantartási igény. A rendszer folyamatosan biztosítja a hőenergiát az év 365 napján -5 C fokos átlagkörnyezeti hőmérsékletig még éjszaka is, mivel nemcsak a napenergiát, hanem a környezeti energiákat, a pára, a csapadék, és a levegőben rejlő energiákat is hasznosítja. Magyarországon az elmúlt 30 évben évente mindössze 12 napon volt az átlaghőmérséklet -5 C alatt, mely időszakra kiegészítő - elektromos, kandalló vagy egyéb fűtés szükséges. nap eső szél A Greentechnic Energie termodinamikus szolár rendszerek működnek: - Nappal - Felhős, borult időben - Esőben - Éjszaka is Szolár Blokk 4

5 1.1 Műszaki adatok A Greentechnic ENERGIE Termodinamikus szolár központi fűtés rendszer, a napenergiát és a környezeti energiákat hasznosítja egy hőszivattyúval kombinálva, így biztosítva a leggazdaságosabb fűtést. Az alábbi egységteljesítményekben készülnek a berendezések: Model Panelek száma (db) Központi Fűtés / Uszoda Fűtés Felvett teljesítmény min.: Leadott teljesítmény max: Áramlás (m 3 /h) Szolár Blokk W W 0,5 Szolár Blokk W W 0,7 Szolár Blokk W W 0,8 Szolár Blokk W W 1,0 Szolár Blokk W W 1,5 Szolár Blokk W W 2,8 Szolár Blokk W W 4 Szolár Blokk W W 5 Model Kapacitás (L) Nagy volumenű használati melegvíz rendszerek Panelek száma (db) Magasság (mm) HMV tároló Átmérő (mm) Felvett teljesítmény min.: Leadott teljesítmény max: ECO W W ECO W W ECO W W ECO W W ECO W W ECO W W ECO 3000E W W ECO W W ECO W W ECO x x W W 2.0 Rendszer komponensek A Termodinamikus szolár rendszerek a következő elemekből állnak: Szolár blokk Termodinamikus szolár panelek Szolár disztribuciós hálózat 5

6 2.1 Szolár Blokk Szolár blokk részei: Készülék ház Scroll kompresszor Fűtési gáz-víz hőcserélő Expanziós szelep Olajleválasztó Folyadék tartály Szűrő Nyomásmérő Digitális termosztát Elektromos berendezések Greentechnic Energie Méretek (mm) A B C Szolár Blokk 4-16 panel Szolár Blokk panel Termodinamikus szolár panel A napkollektor anyaga kétrétegű, préselt, eloxált alumínium, mely feladata a nap sugárzási energiájának ill. a környezetben fellelhető hőenergiák összegyűjtése és átadása a hűtőközegnek. Méretei: 2000 x 800 x 20 mm. Csővezeték belső átmérője ¼. Tömege: 8 kg Szállításkor a mechanikai sérülések ellen védőcsomagolással ellátva! Ajánlott a csatlakozások sérülésének elkerülése miatt, csak közvetlenül a felszerelést megelőzően kicsomagolni! Szolár panel 2.3 Szolár disztribúciós hálózat Annak érdekében, hogy a hűtőközeg egyenletesen érje el a szolár paneleket egy gyárilag előszerelt szolár disztribúciós hálózatot biztosítunk. A szolár panelek között helyezkedik el az elosztó hálózat. Minden egyes elosztó ágnak pontosan ugyanolyan hosszúságúnak kell lenni és közvetlenül kell csatlakozni a panelekhez. 6

7 2.4 Közvetítő közeg Az R407C egy zeotropic keverék (a folyadék több összetevőből áll). Ez kémiailag stabil, jó termodinamikai tulajdonságokkal rendelkezik és olyan hűtőfolyadék, amely toxikailag csökkentett hatású és így a környezetet nem terheli. Fizikai és kémiai tulajdonságok: Molekuláris tömeg 86.2 Kg/Kmol Halmazállapot: cseppfolyósított gázkeverék Szin: színtelen Szag: éter szagú Állapotváltozás: olvadáspont: C Forráspont: bar - 43,28 C kritikus hőmérséklet: 86,2 C Bomlás hő hatására: magas hőmérsékleten, nyílt lángban mérgező gázokra bomlik (370 C felett.) Kritikus nyomás: 54.5 bar Látens párolgás hő 250 kj/kg (25 C) Sűrűség (g/cm 3 ): (25 C) 1.17 (20 C-on) (a gáz nehezebb a levegőnél) Gőznyomás (kpa): 1174 (25 C), 2186 (50 C), bar 20 C-on és bar 50 C-on Viszkozitás (mpa.s): (25 C, folyadék állapotban) Oldhatóság: vízben elhanyagolható ph-érték: semleges Lobbanáspont ( C): nem gyúlékony Tűzveszélyességi osztálya: nem gyúlékony, E Nem éghető. 2.5 Cső A szolár disztribuciós hálózat és a szolár blokk összekötéséhez kizárólag klimatechnikai rézcső alkalmazható. Az összes csövet, jó minőségű klimacső hőszigetelő csőhéllyal kell ellátni, hogy elkerülhető legyen az esetleges páralecsapódás. A cső átmérője a modellek szerint változik: Csőátmérők Model Gáz ág Folyadék ág Szolár Blokk 4 / Eco 750 / Eco /8 1/2 Szolár Blokk 6 / Eco /4 1/2 Szolár Blokk 8 / Eco 200 3/4 1/2 Szolár Blokk 12 / Eco /8 1/2 Szolár Blokk 16 / Eco /8 3/4 Szolár Blokk 24 / Eco /8 3/4 Szolár Blokk 32 / Eco /8 7/8 Szolár Blokk 40 / Eco /8 7/8 3.0 Panel telepítés 3.1 Maximális távolság A panelek és a Szolár blokk közötti távolság legfeljebb 20 méter lehet, és a szintkülönbség 15 méter. Amennyiben szükség van nagyobb távolságra módosítani kell a szolár disztribúciós hálózat átmérőit is, ezzel kapcsolatban kérje munkatársaink segítségét. 7

8 3.2 Szintkülönbség Alap helyzetben a legnagyobb szintkülönbség mindig kevesebb, mint 15 méter. Amennyiben nagyobb szintkülönbség szükséges a szolár blokk és a panelek között kérjük, vegye fel a kapcsolatot műszaki szakembereinkkel. 3.3 Napelemek tájolása Észak Orientáció korlátok A Greentechnic ENERGIE szolár paneleket, lehetőleg dél irányban kell elhelyezni, de szükség esetén elhelyezhető északkeleti, illetve északnyugati tájolással is! Nyugat Kelet Dél Optimális tájolás 3.4 Dőléssszög A nap sugarak beesési szöge függ az évszaktól. Télen, a nap sugarak 20 és 40 szögben érkeznek míg nyáron, 60 és 80 között. Zenith Nyár Tél Horizont Ahhoz, hogy a legtöbb napsugárzást tudjuk hasznosítani célszerű 45 és 90 között dönteni a szolár paneleket. Szükség esetén telepíthetők a panelek ettől eltérő szögben is. A panelek telepíthetők tetőkre és oldalfalakra akár függőleges helyzetben is! 8

9 3.5 Termodinamikus szolár panelek Két kivitelben készülnek: Szolárpanelek baloldali csatlakozással Szolárpanelek jobboldali csatlakozással A panelek a hosszanti oldalukkal vízszintes helyzetben telepíthetők, a csőcsatlakozások lefelé kell, hogy nézzenek. Szolárpanel baloldali csatlakozással Gáz oldal (ki) Folyadék oldal (be) Szolárpanel jobboldali csatlakozással Gáz oldal (ki) Folyadék oldal (be) 3.6 Szabvány távolság a szolár panelek között Minimális távolság a panelek között a kapcsolatok oldalon: 200 mm (ideális távolság: 500 mm) A panelek közötti térköz a másik oldalon: ne érintkezzenek egymással (lehetőleg > 10 mm) 200 mm 10 mm 9

10 3.7 Panelek elhelyezése A szolár panelek elhelyezése függ a panelek számától, a rendelkezésre álló létesítmény területétől és az építészeti lehetőségektől is. A panelek elhelyezhetők, az épület tetőszerkezetén, vagy homlokzatán is! Az alábbiakban néhány a lehetséges elrendezést mutatunk be. A telepítő szakember választhat más elrendezést is, ami megfelel minden vonatkozó követelménynek! Szolár Blokk 4 vagy Eco 750/1000 Szolár Blokk 6 vagy Eco1500 Szolár Blokk 12 vagy Eco

11 3.8 Szolár panelek rögzítése A panelek rögzítése függ a telepítés helyétől. A rögzítés módja és típusa a telepítő döntésétől függ! A szolár panelek telepíthetők az épület tetőszerkezetére és a épület homlokzatára is. Rögzítés során figyelembe kell venni a korábban leírt távolságra és az tájolásra vonatkozó feltételeket! Minden egyes panelt 6 ponton kell rögzíteni! A következő képen egy példa rögzítésére. A panelek rögzítésére alumínium konzolt használjunk. A konzol egy hajlított L alakú alumínium profil, amelyen két M8 furat található. A konzol alapból a tetőhöz van rögzítve műanyag dűbel és horganyzott M6 csavar segítségével, hogy megakadályozzák a korróziót. A paneleket szintén ehhez a konzolhoz rögzítjük M6 csavarokkal. FIGYELMEZTETÉS! Megjegyzés: A panelek közti minimális távolság 50 cm (viszonyítva az előző és / vagy a következő panelhez) 4.0 Szolár blokk telepítése 4.1 Helyszín megválasztása A szolár blokk elhelyezéséhez figyelembe kell venni néhány fontos szempontot: Megközelíthetőség (beüzemelés vagy javítás) Rezgés átvitel lehetősége A panelek és a gerincvezeték elhelyezkedése Elengedhetetlen, hogy a szolár blokk száraz, jól szellőző, minden időjárási körülménytől védett helyen legyen! A helyszínt úgy kell kiválasztani, hogy elősegítse a beállítás és a csövek csatlakozását és a könnyű hozzáférést a karbantartási műveletekhez. Megjegyzés: Ne telepítése a szolár blokkot hálószoba közelébe, mivel a helyiségek átvihetik rezgést és a zajt! Telepíthető padlón vagy akár falikonzolon is! A padló és berendezés közé anti-vibrációs anyagot kell helyezni! Amennyiben a szolár blokkot a padlásra helyezik, különös gondot kell fordítani a rezonancia csökkentésére főleg ha fa szerkezetű az építmény! Célszerű tálcát helyezni a berendezés alá így szivárgás esetén nem okozz kárt a folyadék! A szállítás és telepítés során ügyelni kell a szolár blokkon lévő csövekre, hogy ne sérüljenek! A szolár blokk villamos védettsége: IP20 11

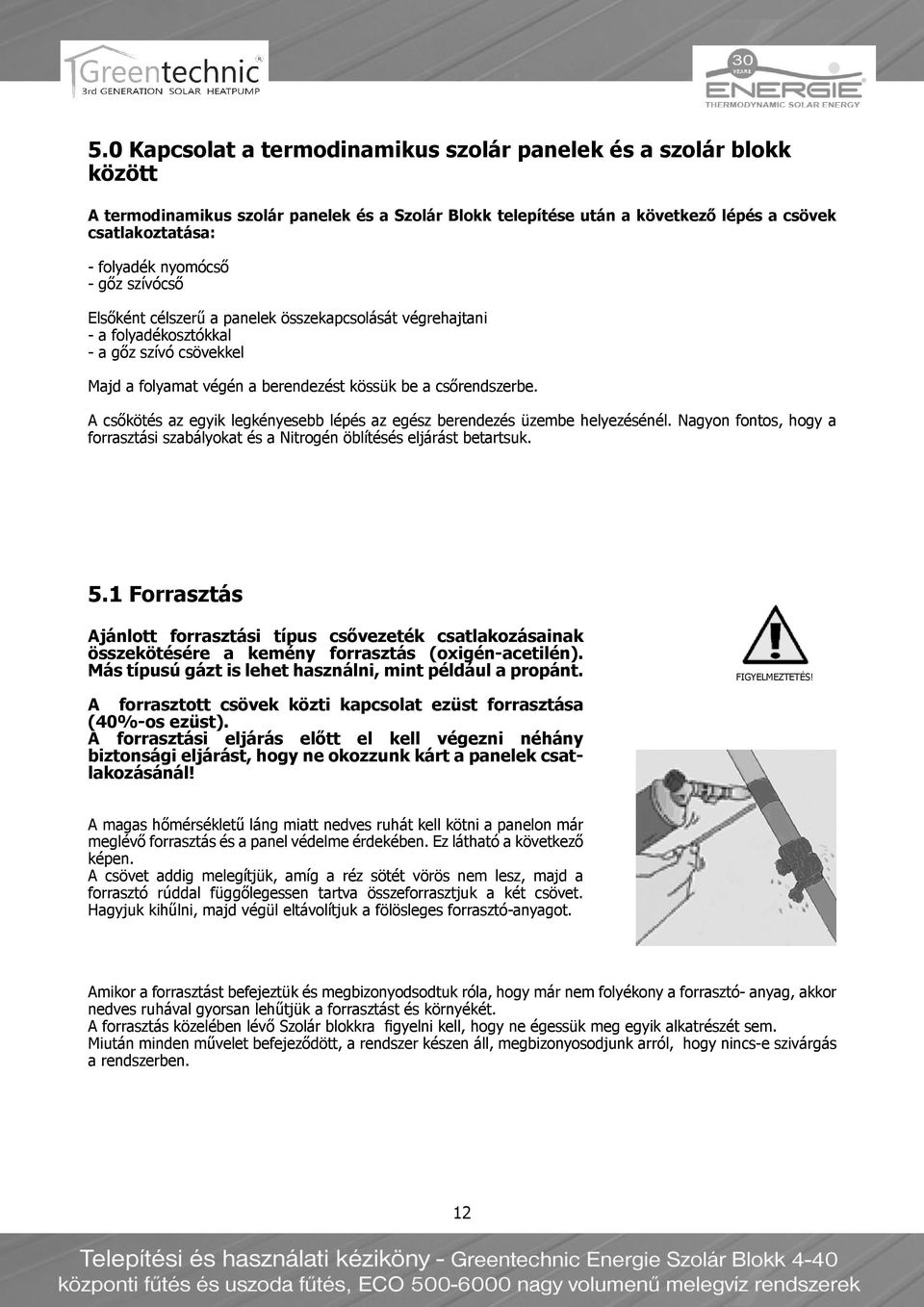

12 5.0 Kapcsolat a termodinamikus szolár panelek és a szolár blokk között A termodinamikus szolár panelek és a Szolár Blokk telepítése után a következő lépés a csövek csatlakoztatása: - folyadék nyomócső - gőz szívócső Elsőként célszerű a panelek összekapcsolását végrehajtani - a folyadékosztókkal - a gőz szívó csövekkel Majd a folyamat végén a berendezést kössük be a csőrendszerbe. A csőkötés az egyik legkényesebb lépés az egész berendezés üzembe helyezésénél. Nagyon fontos, hogy a forrasztási szabályokat és a Nitrogén öblítésés eljárást betartsuk. 5.1 Forrasztás Ajánlott forrasztási típus csővezeték csatlakozásainak összekötésére a kemény forrasztás (oxigén-acetilén). Más típusú gázt is lehet használni, mint például a propánt. FIGYELMEZTETÉS! A forrasztott csövek közti kapcsolat ezüst forrasztása (40%-os ezüst). A forrasztási eljárás előtt el kell végezni néhány biztonsági eljárást, hogy ne okozzunk kárt a panelek csatlakozásánál! A magas hőmérsékletű láng miatt nedves ruhát kell kötni a panelon már meglévő forrasztás és a panel védelme érdekében. Ez látható a következő képen. A csövet addig melegítjük, amíg a réz sötét vörös nem lesz, majd a forrasztó rúddal függőlegessen tartva összeforrasztjuk a két csövet. Hagyjuk kihűlni, majd végül eltávolítjuk a fölösleges forrasztó-anyagot. Amikor a forrasztást befejeztük és megbizonyodsodtuk róla, hogy már nem folyékony a forrasztó- anyag, akkor nedves ruhával gyorsan lehűtjük a forrasztást és környékét. A forrasztás közelében lévő Szolár blokkra figyelni kell, hogy ne égessük meg egyik alkatrészét sem. Miután minden művelet befejeződött, a rendszer készen áll, megbizonyosodjunk arról, hogy nincs-e szivárgás a rendszerben. 12

13 5.2 A panelek összekötése szívó és nyomó oldalon A panelek csatlakozásán műanyag védőkupakok találhatók, amik megakadályozzák szennyeződés bekerülését a panelokba. Ezt közvetlenűl csak a csatlakozás előtt távolítsuk el! Telepítésnél ügyeljünk, hogy a panelen lévő csatlakozások minden esetben lefelé nézzenek mert csak így biztosítható a folyadék egyenletes áramlása a panelekben! Folyadék oldal Rendkívül fontos, hogy minden csatlakozás (Ø1/4 ) azonos hosszúságú legyen! Ez vonatkozik a főelosztó vezetékre is! Ha az egyik vezeték túl hosszú és így túl nagy hosszúságot kell lefednie, akkor a folyadék mindig a legkönynyebb és legrövidebb úton fog áramlani. Amennyiben szeretné lerövidíteni vagy megnövelni az összekötő csövek hosszát, csak egységesen lehet és ugyanolyan átmérőjű csővel szabad bővíteni! Minden vezetéket Ø1/4 kell forrasztani a panelek alsó csatlakozási pontja a folyadék oldal. 5.3 Szívó oldal A Szolár blokk típusa és a termodinamikus szolár panelek elhelyezkedése szerint szükség lehet egy vagy több szívó gyűjtőre. A szívó oldalon lévő vezeték lehetővé teszi a gáznemű hűtőközeg összegyűjtését. A szívóoldali csatlakozás: Ø3/8 A termodinamikus szolár panelek felső kivezető pontjához kell forrasztani. Fontos, hogy a csatlakozások a termodinamikus szolár paneleken a lehető legegyszerűbbek legyenek és az összes utasítást betartsuk! Szívócső 13

14 5.4 Csatlakozások a Szolár blokkhoz A Szolár blokkon számos különböző csatlakozást találhatunk. Szolár blokk részei: Készülék ház Scroll kompresszor Fűtési gáz-víz hőcserélő Expanziós szelep Olajleválasztó Folyadék tartály Szűrő Nyomásmérő Digitális termosztát Elektromos berendezések A Szolár blokkon a csatlakozási pontok le vannak zárva, hogy elkerüljük a szennyeződések rendszerbe való bekerülését Mielőtt a paneleket csatlakoztatjuk, szükség van nitrogén próbára (az összes berendezés mielőtt elhagyja a gyárat 30 bar nitrogén terhelést kap). 6.0 Hidraulikus csatlakozások Csatlakozás a Szolár blokk és a fűtési rendszer között, függ a létesítmény típusától és a fűtés rendszerétől. A termodinamikus szolár rendszer csatlakoztatható: Új alacsonyhőmérsékletű fűtési rendszerhez Meglévő alacsonyhőmérsékletű fűtési rendszerhez Meglévő fűtési rendszer esetén gondosan kell tanulmányozni a helyi adottságokat és ki kell jelölni a legjobb helyet a blokk számára. A meglévő hő termelő berendezéssel párhuzamosan kell bekötni a Szolár blokk hidraulikai oldalát. Kötelező alkalmazni korrózió gátló adalékot (stabilizáló folyadékot), hogy a hidraulikus kör eltömődését, zajt és az elektrolízist megakadályozzuk! Alacsony hőmérsékletű fűtési rendszert válasszon, lehetőleg nagy felületi fűtést, mint például a padló és fal vagy nagyfelületű radiátort. Ezek teszik lehetővé a legjobb teljesítmény és költség arányokat. Olyan szivattyút kell a rendszerben elhelyezni amely biztosítja a hőcserélőnél a megfelelő tömegáramot. A következő táblázat azt mutatja, hogy a különböző rendszereknél mennyi a minimális áramlás. Szolár blokk A fűtő víz minimum áramlási sebessége (m 3 /h) 0,5 0,7 0,8 1,0 1,5 2,

15 7.0 Folyadék terhelés 7.1 Szivárgás tesztelés A nitrogénterhelés 12 bar (max. 15 bar) nyomáson optimális azért, hogy ne legyen szivárgás a forrasztásoknál. Amikor a berendezés megfelelően feltöltődött, ellenőrizzük, hogy nincs-e szivárgás. Ezután ha a nitrogén tömörsége megmaradt távolítsa el az összeset a berendezésből. 7.2 Vákuum A hűtőközeg betöltése előtt vákuumot kell a rendszerben és berendezésben létrehozni. A cél hogy teljesen eltávolítsuk a levegőt és nedvességet az egész hűtőkörből. A vákuum idő függ a következő tényezőktől: a vákuum-szivattyú m 3 / h a csövek hossza a rendszer típusa víz mennyisége a rendszerben Amikor a vákuummérő azt mutatja, hogy a hálózat fenntartja a vákuumot, készen áll a rendszer a hűtőközeg feltöltésére és terhelésére. Szolár blokk Minimális vákuumozási idő (óra) Terhelés R407c A zetropic folyadékok, mint például az R407C kezelése során bizonyos óvatossággal kell eljárni, mint például ha gázhalmazállapotban töltjük be, akkor fennáll a veszélye annak, hogy bizonyos alkotóelemek elpárolognak és így megváltozik az összetétele, ezért mindig folyékony állapotban kell feltölteni a berendezésbe. A legtöbb töltőberendezés lehetővé teszi a folyékony halmazállapotban való betöltést, mint az a képen is látható. Szelep Szelep Betöltési folyamat Betöltési folyamat 15

16 A betöltési folyamat megkezdése előtt meg kell győződnie arról, hogy a kompresszor ki van kapcsolva. A folyadék mennyisége attól függ, hogy milyen rendszer hány panelből és milyen hosszú a csővezeték. szolár rendszer típusa a panelek és a Szolár blokk közötti távolság Az alábbi táblázat tartalmazza a betöltendő hűtőközeg mennyiségét. Típus Szolár blokk 4 / Eco 750 / Eco 1000 Szolár blokk 6 / Eco 1500 Szolár blokk 8 / Eco 2000 Szolár blokk 12 / Eco 3000 Szolár blokk 16 / Eco 1500 Szolár blokk 24 / Eco 4000 Szolár blokk 32 / Eco 5000 Szolár blokk 40 / Eco 6000 Alap feltöltés 1,5 kg 1,6 kg 1,8 kg 2,0 kg 2,5 kg 3,0 kg 3,5 kg 4,0 kg Amikor a nyomás eléri az előre megadott értéket a rendszer készen áll és a kompresszor beindítható. A további után töltés a rendszerbe nagyon lassan a berendezés kompresszora segítségével történik egész addig, amíg el nem jutunk 20 C hőkülönbségig a külső levegőhöz viszonyítva (STEAM mérés!). Vagy a külső hőmérséklethez képest állítjuk be a szívonyomást. Amit a következő táblázat tartalmaz. Külső hőmérséklet ( C) Szívónyomás (bar) A visszatérő víz hőmérséklete 25 és 30 C közötti. Megjegyzés: Lehet, hogy nem pontosan éri el a kívánt nyomást, mivel ez olyan tényezőktől függ, mint például: A panelekre eső közvetlen napsugárzás Légáramlás A levegő relatív páratartalma A panelek és a berendezés közötti távolság Amikor a szolár rendszert uszodafűtésre használjuk, lehetőleg titán vagy olyan anyagból készült hőcserélőt használjunk, amely ellenáll az agresszív klóros víznek. Soha ne használja közvetlenül a berendezés rozsdamentes hőcserélőjét ilyen esetekben! 16

17 8.0 Vezérlő panel Ezen a panelen lehet ellenőrizni az ENERGIE rendszert működését. A panelen több paraméter is beállítható, mint például: visszatérő vízhőmérséklet vagy többekközött a differencizált időzítők. (Lásd a mellékelt elektronikus kézikönyvet SY255) Kiválasztó gomb (+) Kompresszor világítás Kilépés gomb Szonda 1 megtekintése Működés KI/BE kapcsoló Szivattyú 1 Szivattyú 2 Napi idő Hétvégi idő Menü / Beállítás gomb szoba hőmérséklete termosztáttal Kiválasztó gomb (-) Idő kijelző gomb Heti idő kijelző Szonda 2 megtekintése 9.0 Elektromos vezetékek A kompresszor bekapcsolása előtt győződjön meg az elektromos hálózat megfelelően van-e bekötve és hidraulikai rendszer felvan-e töltve. A villamos energia rendszernek meg kell felelnie az üzemi jellemzőknek az ábrán látható módon következő táblázat alapján. Típus Eco 500 Szolár Blokk 4 / Eco 750 / Eco 1000 Szolár Blokk 6 / Eco 1500 Szolár Blokk 8 / Eco 2000 Szolár Blokk 12 / Eco 3000 Szolár Blokk 16 / Eco 1500 Szolár Blokk 24 / Eco 4000 Szolár Blokk 32 / Eco 5000 Szolár Blokk 40 / Eco 6000 Teljesítményfelvétel 230/400 V (50Hz) 230/400 V (50Hz) 230/400 V (50Hz) 230/400 V (50Hz) 230/400 V (50Hz) 400 V (50Hz) 400 V (50Hz) 400 V (50Hz) 400 V (50Hz) Az elektromos kapcsolatok a blokk belsejében a burkolat alatt találhatók. A rendszer üzembe helyezésénél megfelelő elektromos tápláló rendszerre van szükség. A kapcsolótábla és a berendezés között minimum 3x1,5-2 mm vastagságú kábelt használjunk. Meg kell győződnünk arról, hogy az elektromos hálózat megfelelő a rendszer csak ebben az esetben telepíthető. 17

18 A rendszert meg kell védeni az esetleges túlterhelés és rövidzárlattól ezért magneto-termikus kapcsoló beépítése ajánlott: Kötelező az összes berendezést elektromos kapcsoló táblába csatlakoztatni az említett védett módon. Típus Elektromos kábel (mm 2 ) Megneto-termikus kapcsoló 230 V 400 V 230 V 400 V Eco Szolár Blokk 4 / Eco 750 / Eco A 6 A Szolár Blokk 6 / Eco A 6 A Szolár Blokk 8 / Eco A 10 A Szolár Blokk 12 / Eco A 10 A Szolár Blokk 16 / Eco A Szolár Blokk 24 / Eco A Szolár Blokk 40 / Eco A Szolár Blokk 40 / Eco A Az elektromos csatlakozási pontokat az alábbi táblázat és kép mutatja meg. Három-fázisú Tápfeszültség: Nr. Leírás 1 Fázis (L1) 2 Fázis (L2) 3 Fázis (L3) 4 Nulla 5 B Szivattyú 2 (Fázis) 6 B Szivattyú 2 (Nulla) 7 B Szivattyú 1 (Fázis) 8 B Szivattyú 1 (Nulla) 9 Termosztát Szoba 12 Termosztát T Földelés Egy-fázisú Tápfeszültség: Termosztát Szoba termosztát föld Nr. 1 Fázis 2 Nulla Leírás Termosztát Szoba termosztát föld 3 B Szivattyú 2 (Fázis) 4 B Szivattyú 2 (Nulla) 5 B Szivattyú 1 (Fázis) 6 B Szivattyú 1 (Nulla) 7 8 Termosztát 9 Szoba 10 Termosztát 11 Földelés 18

19 10.0 Hibaelhárítás Amikor a rendszer hibát / hibás működést észlel, a berendezés felső kijelzőjén hibaüzenet jelenik meg. Hibaüzenetek okai a következők lehetnek: LP hiba (a rendszer nem működik) Alacsony nyomás Hűtőfolyadék hiánya (hűtőfolyadék szivárgás, nem megfelelő terhelés, nyomás) LP hiba (rendszer időnként kikapcsol) Külső hőmérséklet túl alacsony. Hiányzik a hűtőközeg. Eltömődés a hűtési körben. Magas páratartalom a hűtési körben. HP hiba (a rendszer nem működik) Túl sok a hűtőfolyadék. Levegős a hidraulikus kör. Nincs hőelvétel a hidraulikus körben.. TS hiba (a rendszer nem működik) Túl magas a visszatérő víz hőmérséklete. Az 1 vagy 2 termosztát kikapcsolt állapotban van. Tn hiba (a rendszer nem működik) A kompresszor túlterhelése és a hőreléje lekapcsolta a rendszert. Vagy problémák vannak a hálózati áramellátásban 19

20 Központi fűtés padlófűtés / konvektor / radiátor Termosztát Szolár panelek Szolár blokk 20

21 Központi fűtés + használati melegvíz padlófűtés / konvektor / radiátor Termosztát Forró víz kimenet Dupla kamrás melegvíztároló Szolár panelek Szolár blokk Hideg víz bemenet 21

22 Központi fűtés + medencefűtés padlófűtés / konvektor / radiátor Medence hőcserélő Szolár panelek T: Külső hőmérséklet érzékelő T1: Uszoda termosztát Szolár blokk 22

23 Medence fűtés párátlanítóval hőcserélő Medence Párátlanító Szolár panelek T: Külső hőmérséklet érzékelő T1: Uszoda termosztát Szolár blokk 23

24 Központi fűtés rendszer kiegészítő kazánnal padlófűtés / konvektor / radiátor Kazán Szolár panelek T: Külső hőmérséklet érzékelő T1: Uszoda termosztát Szolár blokk 24

25 Eco Eco 6000 Használati meleg víz készítés V - Biztonsági szelep S - leeresztő csonk I - elektromos fűtés R - cirkuláció IS - Víz be US - víz ki T - hőmérő / Termosztát A - Magnézium anód IP - folyadék be UP - folyadék ki Típus 0 H D C B A V-S Is-Us R-I T A IP-UP ECO /4 1 1/4 1 1/4 1 1/2 1 1/4 1 1/2 ECO /4 1 1/2 1 1/2 1 1/2 1 1/4 3/4 ECO /2 1 1/4 1 1/4 1 1/2 1 1/4 3/4 ECO /2 1 1/4 3/4 ECO /2 1 1/4 1 ECO /2 1 1/4 1 ECO /2 1 1/4 1 ECO /2 1 1/4 1 ECO X 3000 L tartály 25

26 Nagy volumenű meleg víz Használati meleg víz Szolár panelek Hidegvíz bemenet Szolár blokk T: Termosztát 26

27 Nagy volumenű meleg víz 2 meleg víz tárolóval Használati meleg víz Szolár panelek Szolár blokk Hidegvíz bemenet T: Termosztát 27

28 Nagy volumenű meleg víz kiegészítő kazánnal Használati meleg víz Kazán Szolár panelek Hidegvíz bemenet Szolár blokk T: Termosztát 28

29 Nagy volumenű melegvíz 2 meleg víz tárpolóval + kiegészítő kazánnal Használati meleg víz Kazán Szolár panelek Szolár blokk Hidegvíz bemenet T: Termosztát 29

30 30

31 GARANCIA Ez a garancia minden hibára kiterjed az igazolt tartozékokig, kivéve bármilyen típusú, a tartozékok által közvetlenül vagy közvetve okozott személyi sérülés utáni kártétel megfizetésére. Meleg víz tároló 3 év: rozsdamentes acél 2 év: zománcozott acél Szolár panel 5 év korrózió ellen Szolár blokk 2 év Kivételek garancia alól A garancia érvényessége megszűnik, ha a készüléket nem a gyártó utasításainak megfelelően használják vagy szerelik össze, vagy ha bármiféle illetéktelen beavatkozást végeznek rajta, a külsején változtatnak és/vagy ha a sorozatszámon látszik, hogy eltávolították vagy letörölték. További garanciális feltételek: Víz összetétele a meleg víz tároló a optimális működése és élettartama érdekében. Aktív klór> 0,2 ppm ph <6 (Sorensen skálán 25 C). Minden víz értéke nagyobb, mint a VMA, a rendelet - törvény 74 / 90 Az alkatrészek természetes elhasználódásnak kitéve - karok, kapcsolók, ellenállás, termosztátok, stb. Helytelen kezelés, elektromos kisülés, pára vagy helytelen használat okozta elázás következtében történő meghibásodások. A garancia megszűnik, ha másik tulajdonosra ruházzák át, még akkor is, ha jótállási időn belül. A garancia megszűnik, ha az üzembehelyezési és garanciális lap helytelenül lett kitöltve, ha sérült, vagy ha nem érkezik vissza 15 napon belül a vásárlás időpontjához képest a gyártóhoz. FIGYELEM: A technikai segítségnyújtás költségei még a garancia ideje alatt is az ügyfelet terheli, (km és segítségnyújtási idő). Abban az esetben, amikor nincs igazolható meghibásodás és azt követő technikai segítségre szükség, az ügyfél fizet a technikai segítségért. Megjegyzés: Garanciát csak a Greentechnic Hungary Kft. vagy szerződött szerviz partnere által beüzemelt készülékekre vállalunk! A készülékhez mellékelt Beüzemelési Jegyzőkönyvet kitöltve juttassa vissza a képviselethez. (Greentechnic Hungary Kft Budapest, Gát u. 27.) Dátum : / / telepítő aláírása és pecsétje Gyártó: ENERGIE Ltd. Cím: Zona Industrial de Laúndos, Lote Laúndos - Póvoa de Varzim PORTUGAL Tel.: Fax: Központi energie@energie.pt Magyarországi forgalmazó: Greentechnic Hungary Kft Budapest, Gát u. 27. Tel.: Központi info@greentechnic.hu 31

32 Gyártó: ENERGIE Ltd. Cím: Zona Industrial de Laúndos, Lote Laúndos - Póvoa de Varzim PORTUGAL Tel.: Fax: Központi energie@energie.pt Magyarországi forgalmazó: Greentechnic Hungary Kft Budapest, Gát u. 27. Tel.: Központi info@greentechnic.hu 32
