1 Helios KWL rendszerek Szellőztetés hővisszanyeréssel, építéshez és felújításhoz. PASSIV HAUS INSTITUT V E N TI L Á TO R O K

2 Optimálisan egymáshoz illesztett komponensek nyújtják a rendszer megbízhatóságát. 1 IsoPipe Szigetelt csőrendszer interaktív weboldal a hővisszanyerős szellőztetésről cikkek - videók - referenciafotók - mérések 2 FlexPipe higiénikus légelosztó rendszer KWL hővisszanyerős szellőzőközpontok 4 3 SEWT 5 Zubehör Tartozékok indirekt talajhőcserélő 2

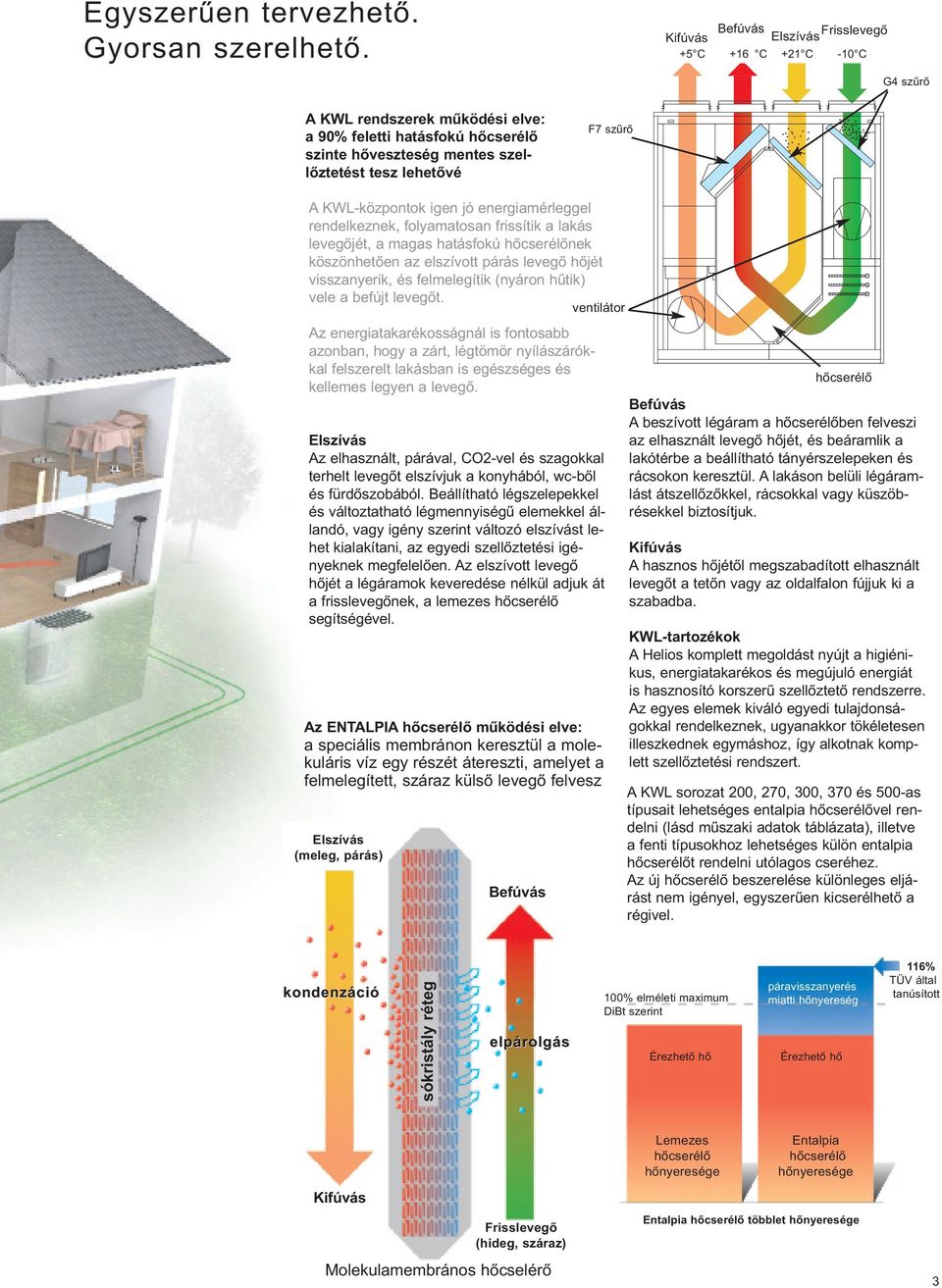

3 Egyszerűen tervezhető. Gyorsan szerelhető. Kifúvás Befúvás Elszívás Frisslevegő +5 C +16 C +21 C -10 C G4 szűrő A KWL rendszerek működési elve: a 90% feletti hatásfokú hőcserélő szinte hőveszteség mentes szellőztetést tesz lehetővé F7 szűrő A KWL-központok igen jó energiamérleggel rendelkeznek, folyamatosan frissítik a lakás levegőjét, a magas hatásfokú hőcserélőnek köszönhetően az elszívott párás levegő hőjét visszanyerik, és felmelegítik (nyáron hűtik) vele a befújt levegőt. Az energiatakarékosságnál is fontosabb azonban, hogy a zárt, légtömör nyílászárókkal felszerelt lakásban is egészséges és kellemes legyen a levegő. Elszívás Az elhasznált, párával, CO2-vel és szagokkal terhelt levegőt elszívjuk a konyhából, wc-ből és fürdőszobából. Beállítható légszelepekkel és változtatható légmennyiségű elemekkel állandó, vagy igény szerint változó elszívást lehet kialakítani, az egyedi szellőztetési igényeknek megfelelően. Az elszívott levegő hőjét a légáramok keveredése nélkül adjuk át a frisslevegőnek, a lemezes hőcserélő segítségével. Az ENTALPIA hőcserélő működési elve: a speciális membránon keresztül a molekuláris víz egy részét átereszti, amelyet a felmelegített, száraz külső levegő felvesz Elszívás (meleg, párás) Befúvás ventilátor Frisslevegő A frisslevegőt közvetlenül vagy a talajhő hasznosításával talajkollektoron át vezetjük be. hőcserélő Befúvás A beszívott légáram a hőcserélőben felveszi az elhasznált levegő hőjét, és beáramlik a lakótérbe a beállítható tányérszelepeken és rácsokon keresztül. A lakáson belüli légáramlást átszellőzőkkel, rácsokkal vagy küszöbrésekkel biztosítjuk. Kifúvás A hasznos hőjétől megszabadított elhasznált levegőt a tetőn vagy az oldalfalon fújjuk ki a szabadba. KWL-tartozékok A Helios komplett megoldást nyújt a higiénikus, energiatakarékos és megújuló energiát is hasznosító korszerű szellőztető rendszerre. Az egyes elemek kiváló egyedi tulajdonságokkal rendelkeznek, ugyanakkor tökéletesen illeszkednek egymáshoz, így alkotnak komplett szellőztetési rendszert. A KWL sorozat 200, 270, 300, 370 és 500-as típusait lehetséges entalpia hőcserélővel rendelni (lásd műszaki adatok táblázata), illetve a fenti típusokhoz lehetséges külön entalpia hőcserélőt rendelni utólagos cseréhez. Az új hőcserélő beszerelése különleges eljárást nem igényel, egyszerűen kicserélhető a régivel. kondenzáció sókristály réteg elpárolgás 100% elméleti maximum DiBt szerint Érezhető hő páravisszanyerés miatti hőnyereség Érezhető hő 116% TÜV által tanúsított Kifúvás Frisslevegő (hideg, száraz) Molekulamembrános hőcselérő Lemezes hőcserélő hőnyeresége Entalpia hőcserélő hőnyeresége Entalpia hőcserélő többlet hőnyeresége 3

4 EcoVent falba építhető hővisszanyerős szellőztető EC meghajtással Helyiségek szellőztetésére kb. 60 m³/h teljesítménnyel EcoVent KWL EC 60 Falba építhető készülék hővisszanyeréssel, helyiségek szellőztetésére. Az EcoVent egy-egy helyiség komfortos és energiatakarékos szellőztetését hivatott ellátni. Ideális már meglévő épületeknél, csővezetékek nélküli hővisszanyeréses szellőztetés megvalósításához. Egy közepes, vagy nagyobb lakáshoz több készülék beépítése is javasolt. Optimális megoldás felújításoknál, mivel egyszerűen beépíthető oda is, ahol az utólagos légelosztó rendszer már nem kivitelezhető, vagy nagyon költséges lenne. A frisslevegő ellátás és elszívás mindössze egyetlen áttörésen keresztül történik. A magfurat elkészítésekor két fedlappal védjük a fali hüvelyt a bepiszkolódástól. A vakolási munkák végeztével felszerelhető a rozsdamentes nemesacél külső takarólap. A belső munkálatok során kerül a helyére a fali hüvelybe a választott szellőztető berendezés, melyet ezután villamosan csatlakoztatunk. A helyiségben csak az elegáns belső előlap látszik, mely előlről teljesen zárt, így elrejtjük a légrácsokra jellemző porosodó nyílásokat. EcoVent külső fedlap, rozsdamentes nemesacél A 70%-nál magasabb hővisszanyerési hatásfokú, nagyfelületű, alumínium lemezes hőcserélővel drága fűtési energiát takarít meg az EcoVent. ECgreenVent by Helios A különösen energiatakarékos és EC hajtástechnikával ellátott gazdaságos szellőztető készülékeket, mint az EcoVent, a Helios az ECgreenVent márkajelzéssel látja el. Az EcoVent lehetővé teszi egyedi helyiségek elszívását befúvását hővisszanyeréssel, akár több gép is üzemelhet egymástól független vezérléssel, így a beszabályozás nem szükséges. Az EcoVent működése Szellőztetés és hővisszanyerés. Két magas hatásfokú egyenáramú EC-ventilátor biztosítja az egyenletes légcserét. A szagok és a pára a helyiségből elszívásra kerül és helyette friss és előmelegített levegő érkezik. A hőátadás a nagyfelületű alumínium hőcserélőben történik, az elszívott levegő ugyanakkor nem keveredik a frisslevegővel. Szállítás és rendelés Az építkezés fázisaihoz igazodva a következő elemek külön rendelési egységek: Beépítő készlet, amely áll fali hüvelyből (349 mm hossz), két bevakolás elleni fedélből és egy külső nemesacél burkolatból. KWL 60 RS Nr Készülékegység, Eco vagy Pro kivitelben, lásd a termékleírásokat a következő oldalon. Közös jellemzők Hőcserélő Nagyfelületű alumínium lemezes hőcserélő 70%-nál magasabb hővisszanyerési hatásfokkal. Légszállítás Két magas hatásfokú, egyenáramú EC-ventilátor szállítja a levegőt. Kondenzátum kivezetés A kondenzátum közvetlenül a külső fedlap mögül jut a szabadba. Műszaki adatok KWL EC 60 Eco Rend.sz Légszállítás fokozatonként Elszívás-/Befúvás V (m 3 /h) Zaj db(a) Lesugárzott L PA 3 m-re Teljesítmény felvétel (2xW) Hangcsillapítás D NE db(a) Feszültség/Frekvencia 230 V~, 50 Hz Névleges áram (A) 0,05 Védelem IP X4 Elektromos vezeték NYM-J 3 x 1,5 mm² Kapcs. rajz (Nr.) 949 Hőmérsékleti tartomány 20 C C Tömeg (kg) 12 Légszűrő Két hatásos, elektrosztatikusan mikroreplikálódó anyagú, G4 osztályú szűrő tisztítja az elszívott és a befújt levegőt. Opcionálisan F7 osztályú pollenszűrő is rendelhető. KWL EC 60 Eco A gazdaságos megoldás, bármely lehetséges alkalmazáshoz. Az Eco készülék belső fedlapjába integrált három fokozatú vezérlő található. KWL EC 60 Eco Nr Teljesítményszabályozás Háromfokozatú üzem a belső előlapon található kapcsoló segítségével. A kezelőelem az előlap forgatásával lehet alul vagy felül. Kikapcsolás külső kapcsoló segítségével (külön alakítandó ki). Elektromos csatlakoztatás Csavarmentes csatlakozókkal. 4

5 EcoVent hővisszanyerős szellőztető gép EC meghajtással Helyiségek szellőztetésére kb. 60 m³/h teljesítménnyel Szállítás és rendelés Az építkezés fázisaihoz igazodva a következő elemek külön rendelési egységek: Beépítő készlet, amely áll fali hüvelyből (349 mm hossz), két bevakolás elleni fedélből és egy külső nemesacél burkolatból. KWL 60 RS Nr Készülékegység, Eco vagy Pro kivitelben (lásd balra). KWL EC 60 Pro / Pro FF A legmagasabb komfortkövetelményeket is kielégíti, és sok hasznos funkcióval rendelkezik. Pro készülékegység, előlap és egy darab KWL-BCU komfort-kezelőegység (leírását lásd később). KWL EC 60 Pro Nr Pro FF készülékegység, mint a KWL EC 60 Pro, de kiegészítve egy integrált páratartalom érzékelővel. A határértéke beállítható. KWL EC 60 Pro FF Nr Teljesítményszabályozás A készülékkel együtt szállított komfort-kezelőegység grafikus kijelzővel és felhasználóbarát menüvel rendelkezik. A következő funkciókkal rendelkezik: Négyfokozatú üzem, kézi vagy heti programórás vezérléssel. Szabályozott üzem, opcionális intelligens CO 2 - és páratartalom érzékelőkön keresztül. Típusonként négy szenzor csatlakoztatható. Hangcsillapítás D NE db(a) Feszültség/Frekvencia 230 V~, 50 Hz Névleges áram (A) 0,06 Védelem IP X4 Elektromos vezeték NYM-J 3 x 1,5 mm² Műszaki adatok KWL EC 60 Pro Rend.sz páraérzékelővel KWL EC 60 Pro FF Rend.sz Légszállítás fokozatonként Elszívás-/Befúvás V (m 3 /h) Zaj db(a) Lesugárzott L PA 3 m-re Teljesítmény felvétel (2xW) Kapcs. rajz (Nr.) 950 Tömeg (kg) 12,5 Magfurat Ø 352 mm Az elszívó és befúvó üzem külön kapcsolható. Partyüzem, intenzív szellőztetéssel. Szűrőtisztítás figyelmeztetés, üzemállapot kijelzés, üzemórák száma, hibajelzések. Egy kezelőről több készülék is vezérelhető. Egy készülékre több kezelőelem is csatlakoztatható. Zárózsaluk Távolét (nyaralás) vagy állásidőben kettő, illetve elszívó vagy befúvó üzemben egy-egy zsalu légtömören lezár. Elektromos csatlakozás A készülékkel együtt szállított csatlakozó dugókkal. Hőmérsékleti tartomány 20 C C Azonos tartozékok Falihüvely hosszabbítók 111 mm hosszú, tetszőlegesen méretre vágható, elválasztó fallal. 349 mm-nél vastagabb falakhoz. KWL 60 WV Nr Távtartó keret (kép nélkül) Külső oldali távtartó keret nemesacélból, elválsztó lemezzel. 100 mm hosszú, mm közötti falba építéshez. KWL 60 DR Nr Tartozékok csak KWL EC 60 Pro.. készülékekhez KWL-BCU kezelőegység, egy darab szériatartozékként a készülékkel együtt szállított, 3m csatlakozó vezetékkel együtt. Ezen felül opcionálisan még három vezérlőt lehet csatlakoztatni. KWL-BCU (süllyesztett) Nr Méretek (mm) 81 x 81 x 20 KWL-BCA (fali) Nr Méretek (mm) 84 x84 x 51 CO 2 -érzékelő a helyiség levegőjében lévő CO 2 - koncentrácó szerint vezérli a légcserét mind a négy fokozatban úgy, hogy a helyiségben a CO 2 mindig az éppen beállított érték alatt maradjon. Négy darab érzékelőt lehet egyidejűleg csatlakoztatni. A készülék a legmagasabb értéket veszi mérvadónak. Méretek (mm) 95 x 97 x 30 KWL-CO 2 Nr Csatlakozó vezetékek 3 m-nél nagyobb távolság esetén. 2 RJ 12 csatlakozóval rendelkezik a kezelőegységek és készülékek összekötéséhez. KWL-AL 10 (10 m) Nr KWL-AL 20 (20 m) Nr Csatlakozóvezeték leágazás A készülékek, vezérlők és komponensek tetszőleges összekötésére. KWL-ALA Nr További kiegészítők Oldal KWL-kiegészítők HygroBox 32 talaj-levegő hőcserélő légelosztó rendszerek 42 tartozékok 38 5

6 Hővisszanyerős szellőztetők passzívházakhoz, EC meghajtással, konstans-térfogatáram szabályzással. Légszállítás 270 m 3 /h KWL EC 270 Eco és KWL EC 270 Pro KWL EC R Kifúvás Frisslevegő Befúvás Elszívás Kondenzlefolyó 10mm KWL EC L Elszívás Befúvás Frisslevegő Kifúvás Kondenzlefolyó 10mm Kompakt méretű hővisszanyerős szellőztető berendezés házak, lakások központi elszívására/befúvására, passzívházas normatíváknak megfelelően. Kereszt-ellenáramú hőcserélő, 90% feletti hatásfokkal, a legmodernebb EC-motoros ventilátorhajtás, konstans légáram szabályozással, mely a beállított légszállítást a változó ellenállások (pl. szűrőtelítődés) ellenére bármely fokozatnál megtartja. 6 PASSIV HAUS INSTITUT Közös jellemzők Ház Fehér színűre porlakkozott, horganyzott acéllemez. A ház belseje jó hőszigetelésű EPS. Egyszerűen felszerelhető és karbantartható. A levehető előlap mögött az összes egység könnyen hozzáférhető. Hőcserélő Nagyfelületű, műanyag keresztellenáramú hőcserélő, különlegesen magas hatásfokkal. Egy mozdulattal kivehető és tisztítható. Légszállítás Két csendes, nagyteljesítményű, karbantartásmentes radiális ventilátor szállítja a levegőt, energiatakarékos EC-motortechnikával hajtva. A ventilátorok konstans térfogatáram szabályzással ellátottak, ezáltal az elszívott és a befújt levegő a rendszer ellenállásának változása ellenére is azonos marad. Tisztításhoz könnyen hozzáférhetők. Csővezetés Szerelésbarát csatlakozás a befújt-, elszívott-, kifújt- és frisslevegő számára a készülék tetején. Névleges csatlakozó átmérők 160mm. Kondenzátum elvezetés A kondenzátum kifolyócsonk alul található, a szifonra csatlakozás és elvezetés helyben alakítandó ki. Légszűrők Tiszta frisslevegő-bevezetés a G4 szűrőn keresztül. Opcionálisan F7 pollenszűrő rendelhető (ami passzívházaknál általános követelmény). Elszívó oldalon a hőcserélőt egy G4 szűrő védi az elpiszkolódástól. Ezen felül egy bypass-szűrő gyárilag beépített (G4), opcionálisan rendelhető F7 pollenszűrő. Fagyvédelem A befúvás automatikus csökkentésével vagy elektromos előfűtővel (külön rendelhető) megoldott a fagyvédelem. EHR-R 1,2/160 Nr Az előfűtő elé egy szűrődobozt szükséges kapcsolni (külön rendelendő). LFBR 160 G4 Nr Elektromos csatlakozás Jól hozzáférhető külső bekötődoboz, IP44 védelemmel, 1,5m hosszú vezetéken. Műszaki adatok Légszállítás fokozatonként** Elszívás/Befúvás V (m 3 /h) Zaj db(a) 100 Pa -nál L WA * Befúvás (Hangteljesítmény) Elszívás (Hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítmény felvétel (2 x W) Standby módban < 1 W Feszültség/frekvencia 230 V ~, 50 Hz Névl. áram (A) 1,0 Előfűtés (kimenet, kw) 1,0 Nyári bypass KWL EC 270 Eco -falra szerelhető készülék Jobbos csonkelrendezés KWL EC 270 Eco R Rend.sz Balos csonkelrendezés KWL EC 270 Eco L Rend.sz automatikus, beállítható Kapcsolási rajz Nr. 942 Hőmérsékleti tartomány 20 C C Tömeg (kg) 32 * A zajadatok növekszenek a rendszernyomás emelkedésével. ** Fokozatok tetszőlegesen beállíthatók. KWL EC 270 Eco Gazdaságos megoldás, kedvező ár/teljesítmény mutatóval, minden alapvető funkcióval. Teljesítményszabályozás Háromfokozatú üzem a ház előlapjára integrált kezelővel. A három fokozat külön-külön szabadon beállítható, potméter segítségével. A fordulatszámarány az elszívás és befúvás között szintén beállítható. 0-állás külön kapcsolóról vagy potméter segítségével. LED jelzi az üzemállapotot, szűrőcserét, fagyvédelmet, 5 C-nál hidegebb befújt levegőt és a működési zavart. Az intenzív átszellőztetés külső kapcsolóról aktiválható. Nyári üzem Automatikus hőcserélő megkerülés (bypass). Beállítható a kapcsolási hőmérséklet, illetve kikapcsolható az automatikus funkció.

7 KWL EC 270 Eco és KWL EC 270 Pro Teljesítményadatok KWL EC p st Pa Frekvencia* Hz Össz k 2k 4k 8k LWA Elszívás db(a) LWA Befúvás db(a) LPA Lesugárzott db(a) Javasolt: Alap szellőzési tartomány Névleges szellőzési tartomány Intenzív szellőzési tartomány Tartozékok csak a KWL EC 270 Pro készülékhez Kezelőelem (1db széria tartozék) Kijlezés és funkciók lásd balra. Összesen 4 darab csatlakoztatható. 3 m csatlakozó vezetékkel együtt szállítjuk. KWL-BCU (süllyeszett) Nr Méretek (mm) 81x81x20 * lásd műszaki adatok táblázat KWL EC 270 Pro A legmagasabb komfortkövetelményeket is kielégíti, mind funkciókban, mind felhasználóbarát kezelhetőségben. Teljesen önálló vezérlés, teljesítményszabályozott utófűtés (külön tartozék), automatikus bypass. Grafikus kijelzős, könnyen kezelhető vezérlővel. Teljesítményszabályozás A készülékkel együtt szállított komfort-kezelőegység a következő funkciókat teszi lehetővé: Négyfokozatú üzem, digitális heti program órával. Szabadon beállítható szellőzési fokozatok a teljes jelleggörbe tartományon. Party üzemmód / intenzív szellőztetés külső kapcsolóról. Folyamatos szabályozott üzem intelligens CO 2 - és páraszenzorokkal (külön tartozék, típusonként négy darab csatlakoztatható) V m 3 /h Szűrőcsere, üzemi állapot, üzemórák, zavarok kijelzése. Egy kezelővel több készüléket is lehet szabályozni. Egy készüléket lehet több vezérlővel is üzemeltetni. Külső, teljesítményszabályzott elektromos fűtőelemmel lehetséges a befújt levegő további felmelegítése (EHR-R, LTK 40 külön rendelendő). EHR-R 2,4/160 Nr LTK 40 Nr Nyári üzem Gyárilag automatikus bypass (megkerülő ág), beállítható a kapcsolási hőmérséklet és kikapcsolható az automatika. KWL-BCA (falon kívüli) Nr Méretek (mm) 84x84x51 CO 2 -érzékelő a helyiség CO 2 -koncentrációjának mérésére. A szellőző készülék mind a négy fokozatát képes kapcsolni, hogy a koncentráció a beállított érték alatt maradjon. Összesen 4 db csatlakoztatható. Több szenzor esetén a legmagasabb érték lesz a mérvadó. KWL-CO 2 Nr Méretek (mm) 95x97x30 Páraérzékelő a helyiséglevegő nedvességtartalmának érzékelésére. A szellőző készülék mind a négy fokozatát képes kapcsolni, hogy a koncentráció a beállított érték alatt maradjon. Összesen 4 db csatlakoztatható. Több szenzor esetén a legmagasabb érték lesz a mértékadó. KWL-FF 270 Nr Méretek (mm) 95 x 97 x 30 Csatlakozó vezetékek 3 m-nél nagyobb távolság esetén, 2 RJ 12 csatlakozóval rendelkezik a kezelőegységek készülékek összekötéséhez. KWL-AL 10 (10 m) Nr KWL-AL 20 (20 m) Nr Csatlakozóvezeték leágazás A készülékek, vezérlők és komponensek összekötésére. KWL-ALA Nr Műszaki adatok Légszállítás fokozatonként* Elszívás/Befúvás V (m 3 /h) Zaj db(a) 100 Pa -nál L WA * Befúvás (Hangteljesítmény) Elszívás (Hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítmény felvétel (2 x W) Standby mód (készenlét) < 1 W Feszültség/frekvencia 230 V ~, 50 Hz Névl. áram (A) 1,0 Előfűtés (kimenet, kw) 1,0 Utófűtés (kimenet, kw) 2,0 Bypass (megkerülő ág) KWL EC 270 Pro fara szerelhető Jobbos csonkelrendezés KWL EC 270 Pro R Rend.sz Balos csonkelrendezés KWL EC 270 Pro L Rend.sz Jobbos Entalpia hőcserélős KWL EC/ET 270 Pro R Rend.sz automatikus, beállítható Kapcsolási rajz Nr. 943 Hőmérsékleti tartomány 20 C C Tömeg (kg) 32 * A zajadatok a növekszenek a rendszernyomás emelkedésével. ** Fokozatok tetszőlegesen beállíthatók. Utalás Entalpia hőcserélős típus KWL EC/ET 270 Pro R Rsz műszaki adatok lásd balra KWL EC 270 Pro R (Rsz. 9600) Entalpia hőcserélő páravisszanyerős hőcserélő betét (külön rendelendő tartozék) utólagos cserére KWL-ET 270 Rend.sz További kiegészítők Oldal KWL-kiegészítők HygroBox 32 talaj-levegő hőcserélő légelosztó rendszerek 42 tartozékok 38 7

8 Hővisszanyerős szellőztetők passzívházakhoz, EC meghajtással, konstans-térfogatáram szabályzással. Légszállítás 370 m 3 /h KWL EC 370 Eco és KWL EC 370 Pro KWL EC R Kifúvás Frisslevegő Befúvás Elszívás Kondenzlefolyó 10mm KWL EC L Elszívás Befúvás Frisslevegő Kifúvás Kondenzlefolyó 10mm Kompakt méretű hővisszanyerős szellőztető berendezés házak, lakások központi elszívására/befúvására, passzívházas normatíváknak megfelelően. Kereszt-ellenáramú hőcserélő, 90% feletti hatásfokkal, a legmodernebb EC-motoros ventilátorhajtás, konstans légáram szabályozással, mely a beállított légszállítást a változó ellenállások (pl. szűrőtelítődés) ellenére mindegyik fokozatnál megtartja. 8 PASSIV HAUS INSTITUT Közös jellemzők Ház Fehérre porlakkozott horganyzott acéllemez. A ház belseje jó hőszigetelésű EPS. Egyszerűen felszerelhető és karbantartható. A levehető előlap mögött az összes egység könnyen hozzáférhető. Hőcserélő Nagyfelületű, műanyag keresztellenáramú hőcserélő, különlegesen magas hatásfokkal. Egy mozdulattal kivehető és tisztítható. Légszállítás Két csendes nagyteljesítményű radiális ventilátor szállítja a levegőt, energiatakarékos ECmotortechnikával hajtva. A ventilátorok konstans térfogatáram szabályzással ellátottak, ezáltal az elszívott és a befújt levegő a rendszer ellenállásának változása ellenére is azonos marad. Karbantartásmentesek tisztításhoz könnyen hozzáférhetők. Csővezetés Szerelésbarát csatlakozás a befújt-, elszívott-, kifújt- és frisslevegő számára a készülék tetején. Névleges csatlakozó átmérők 160mm. Kondenzátum elvezetés A kondenzátum kifolyócsonk alul található, a szifonra csatlakozás és elvezetés helyben alakítandó ki. Légszűrők Tiszta frisslevegő-bevezetés a G4 szűrőn keresztül. opcionálisan F7 pollenszűrő rendelhető (ami passzívházaknál általános követelmény). Elszívó oldalon a hőcserélőt egy G4 szűrő védi az elpiszkolódástól. Ezen felül egy bypass-szűrő gyárilag beépített (G4), opcionálisan rendelhető F7 pollenszűrő. Fagyvédelem A befúvás automatikus csökkentésével vagy elektromos előfűtővel (külön rendelhető) megoldott a fagyvédelem. EHR-R 1,2/160 Nr A fűtő elé egy szűrődobozt szükséges kapcsolni (külön rendelendő). LFBR 160 G4 Nr Elektromos csatlakozás Jól hozzáférhető külső bekötődoboz, IP44 védelemmel, 1,5m hosszú vezetéken. Műszaki adatok KWL EC 370 Eco -falra szerelhető Jobbos csonkelrendezés KWL EC 370 Eco R Rend.sz Balos csonkelrendezés KWL EC 370 Eco L Rend.sz Légszállítás fokozatonként** Elszívás/Befúvás V (m 3 /h) Zaj db(a) 100 Pa -nál L WA * Befúvás (Hangteljesítmény) Elszívás (Hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítmény felvétel (2 x W) Standby módban < 1 W Feszültség/frekvencia 230 V ~, 50 Hz Névl. áram (A) 2,2 Előfűtés (kimenet, kw) 1,0 Nyári bypass automatikus, beállítható, hőcserélő letakarással Kapcsolási rajz Nr. 942 Hőmérsékleti tartomány 20 C C Tömeg (kg) 34 * A zajadatok a növekszenek a rendszernyomás emelkedésével. ** Fokozatok tetszőlegesen beállíthatók. KWL EC 370 Eco Gazdaságos megoldás, kedvező ár/teljesítmény mutatóval, minden alapvető funkcióval. Teljesítményszabályozás Háromfokozatú üzem a ház előlapjára integrált kezelővel. A három fokozat külön-külön szabadon beállítható, potméter segítségével. A fordulatszámarány az elszívás és befúvás között szintén beállítható. 0-állás külön kapcsolóról vagy a potméter segítségével. LED jelzi az üzemállapotot, szűrőcserét, fagyvédelmet, 5 C-nál hidegebb befújt levegőt és a működési zavart. Az intenzív átszellőztetés külső kapcsolóról aktiválható. Nyári üzem Automatikus hőcserélő megkerülés (bypass). Beállítható a kapcsolási hőmérséklet, illetve kikapcsolható az automatikus funkció.

9 KWL EC 370 Eco és KWL EC 370 Pro Teljesítményadatok KWL EC p st Pa Frekvencia* Hz Össz k 2k 4k 8k LWA Elszívás db(a) LWA Befúvás db(a) LPA Lesugárzott db(a) Javasolt Alap szellőzési tartomány Névleges szellőzési tartomány Intenzív szellőzési tartomány Tartozékok csak a KWL EC 370 Pro készülékhez Kezelőelem (1db szériatartozék) Kijlezés és funkciók lásd balra. Összesen 4 darab csatlakoztatható. 3 m csatlakozó vezetékkel. KWL-BCU (süllyeszett) Nr Méretek (mm) 81x81x20 * lásd műszaki adatok táblázat KWL EC 370 Pro A legmagasabb komfortkövetelményeket is kielégíti, mind funkciókban, mind felhasználóbarát kezelhetőségben. Teljesen önálló vezérlés, teljesítményszabályozott utófűtés (külön tartozék), automatikus bypass. Grafikus kijelzős, könnyen kezelhető vezérlővel. Teljesítményszabályozás A készülékkel együtt szállított komfort-kezelőegység a következő funkciókat teszi lehetővé: Négyfokozatú üzem, digitális heti program órával. Szabadon beállítható szellőzési fokozatok a teljes jelleggörbe tartományon. Party üzemmód / intenzív szellőztetés külső kapcsolóról. Folyamatos szabályozott üzem intelligens CO 2 - és páraszenzorokkal (külön tartozék, típusonként négy darab csatlakoztatható) V m 3 /h Szűrőcsere, üzemi állapot, üzemórák, zavarok kijelzése. Egy kezelővel több készüléket is lehet szabályozni. Egy készüléket több vezérlővel is lehet üzemeltetni. Külső teljesítményszabályzott elektromos fűtőelemmel lehetséges a befújt levegő további felmelegítése (EHR-R, LTK 40 külön rendelendő). EHR-R 2,4/160 Nr LTK 40 Nr Nyári üzem Gyárilag automatikus hőcserélő letakarással ellátott, beállítható a kapcsolási hőmérséklet és kikapcsolható az automatika. KWL-BCA (falon kívüli) Nr Méretek (mm) 84x84x51 CO 2 -érzékelő a helyiség CO 2 -koncentrációjának mérésére. A szellőző készülék mind a négy fokozatát képes kapcsolni, hogy a koncentráció a beállított érték alatt maradjon. Összesen 4 db csatlakoztatható. Több szenzor esetén a legmagasabb érték lesz a mértékadó. KWL-CO 2 Nr Méretek (mm) 95x97x30 Páraérzékelő a helyiséglevegő nedvességtartalmának érzékelésére. A szellőző készülék mind a négy fokozatát képes kapcsolni, hogy a koncentráció a beállított érték alatt maradjon. Összesen 4 db csatlakoztatható. Több szenzor esetén a legmagasabb érték lesz a mértékadó. KWL-FF 370 Nr Méretek (mm) 95 x 97 x 30 Csatlakozó vezetékek 3 m-nél nagyobb távolság esetén, 2 RJ 12 csatlakozóval rendelkezik a kezelőegységek és készülékek összekötéséhez. KWL-AL 10 (10 m) Nr KWL-AL 20 (20 m) Nr Csatlakozóvezeték leágazás A készülékek, vezérlők és komponensek összekötésére. KWL-ALA Nr Műszaki adatok KWL EC 370 Pro falra szerelhető Jobbos csonkelrendezés KWL EC 370 Pro R Rend.sz Balos csonkelrendezés KWL EC 370 Pro L Rend.sz Jobbos Entalpia hőcserélős KWL EC/ET 370 Pro R Rend.sz Légszállítás fokozatonként** Elszívás/Befúvás V m 3 /h Zaj db(a) 100 Pa -nál* Befúvás (Hangteljesítmény) Elszívás (Hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítmény felvétel (2 x W) Standby mód (készenlét) Feszültség/frekvencia 230 V ~, 50 Hz Névl. áram (A) 2,2 Előfűtés (kimenet, kw) 1,0 Utófűtés (kimenet, kw) 2,0 Bypass (megkerülő ág) < 1 W automatikus, beállítható Kapcsolási rajz Nr. 943 Hőmérsékleti tartomány 20 C C Tömeg (kg) 34 * A zajadatok a növekszenek a rendszernyomás emelkedésével. ** Fokozatok tetszőlegesen beállíthatók. Utalás Entalpia hőcserélős típus KWL EC/ET 370 Pro R Rsz műszaki adatok lásd balra KWL EC 370 Pro R (Rsz. 9611) Entalpia hőcserélő páravisszanyerős hőcserélő betét (külön rendelendő tartozék) utólagos cserére KWL-ET 370 Rend.sz További kiegészítők Oldal KWL-kiegészítők HygroBox 32 talaj-levegő hőcserélő légelosztó rendszerek 42 tartozékok 38 9

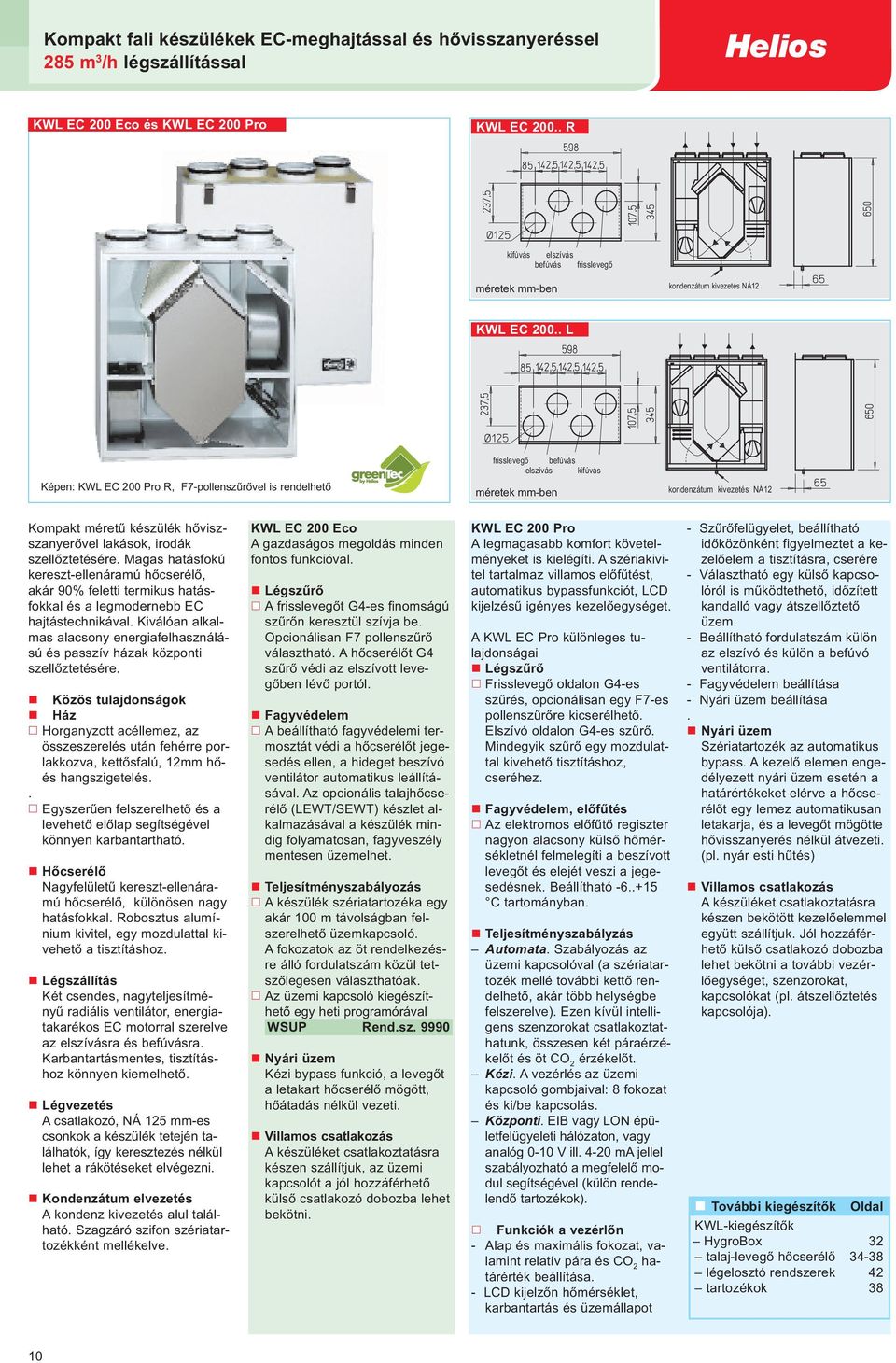

10 Kompakt fali készülékek EC-meghajtással és hővisszanyeréssel 285 m 3 /h légszállítással KWL EC 200 Eco és KWL EC 200 Pro KWL EC R kifúvás elszívás befúvás frisslevegő kondenzátum kivezetés NÁ12 KWL EC L Képen: KWL EC 200 Pro R, F7-pollenszűrővel is rendelhető frisslevegő befúvás elszívás kifúvás kondenzátum kivezetés NÁ12 Kompakt méretű készülék hőviszszanyerővel lakások, irodák szellőztetésére. Magas hatásfokú kereszt-ellenáramú hőcserélő, akár 90% feletti termikus hatásfokkal és a legmodernebb EC hajtástechnikával. Kiválóan alkalmas alacsony energiafelhasználású és passzív házak központi szellőztetésére. Közös tulajdonságok Ház Horganyzott acéllemez, az összeszerelés után fehérre porlakkozva, kettősfalú, 12mm hőés hangszigetelés.. Egyszerűen felszerelhető és a levehető előlap segítségével könnyen karbantartható. Hőcserélő Nagyfelületű kereszt-ellenáramú hőcserélő, különösen nagy hatásfokkal. Robosztus alumínium kivitel, egy mozdulattal kivehető a tisztításhoz. Légszállítás Két csendes, nagyteljesítményű radiális ventilátor, energiatakarékos EC motorral szerelve az elszívásra és befúvásra. Karbantartásmentes, tisztításhoz könnyen kiemelhető. Légvezetés A csatlakozó, NÁ 125 mm-es csonkok a készülék tetején találhatók, így keresztezés nélkül lehet a rákötéseket elvégezni. Kondenzátum elvezetés A kondenz kivezetés alul található. Szagzáró szifon szériatartozékként mellékelve. KWL EC 200 Eco A gazdaságos megoldás minden fontos funkcióval. Légszűrő A frisslevegőt G4-es finomságú szűrőn keresztül szívja be. Opcionálisan F7 pollenszűrő választható. A hőcserélőt G4 szűrő védi az elszívott levegőben lévő portól. Fagyvédelem A beállítható fagyvédelemi termosztát védi a hőcserélőt jegesedés ellen, a hideget beszívó ventilátor automatikus leállításával. Az opcionális talajhőcserélő (LEWT/SEWT) készlet alkalmazásával a készülék mindig folyamatosan, fagyveszély mentesen üzemelhet. Teljesítményszabályozás A készülék szériatartozéka egy akár 100 m távolságban felszerelhető üzemkapcsoló. A fokozatok az öt rendelkezésre álló fordulatszám közül tetszőlegesen választhatóak. Az üzemi kapcsoló kiegészíthető egy heti programórával WSUP Rend.sz Nyári üzem Kézi bypass funkció, a levegőt a letakart hőcserélő mögött, hőátadás nélkül vezeti. Villamos csatlakozás A készüléket csatlakoztatásra készen szállítjuk, az üzemi kapcsolót a jól hozzáférhető külső csatlakozó dobozba lehet bekötni. KWL EC 200 Pro A legmagasabb komfort követelményeket is kielégíti. A szériakivitel tartalmaz villamos előfűtést, automatikus bypassfunkciót, LCD kijelzésű igényes kezelőegységet. A KWL EC Pro különleges tulajdonságai Légszűrő Frisslevegő oldalon G4-es szűrés, opcionálisan egy F7-es pollenszűrőre kicserélhető. Elszívó oldalon G4-es szűrő. Mindegyik szűrő egy mozdulattal kivehető tisztításhoz, cseréhez. Fagyvédelem, előfűtés Az elektromos előfűtő regiszter nagyon alacsony külső hőmérsékletnél felmelegíti a beszívott levegőt és elejét veszi a jegesedésnek. Beállítható C tartományban. Teljesítményszabályzás Automata. Szabályozás az üzemi kapcsolóval (a szériatartozék mellé további kettő rendelhető, akár több helységbe felszerelve). Ezen kívül intelligens szenzorokat csatlakoztathatunk, összesen két páraérzékelőt és öt CO 2 érzékelőt. Kézi. A vezérlés az üzemi kapcsoló gombjaival: 8 fokozat és ki/be kapcsolás. Központi. EIB vagy LON épületfelügyeleti hálózaton, vagy analóg 0-10 V ill ma jellel szabályozható a megfelelő modul segítségével (külön rendelendő tartozékok). Funkciók a vezérlőn - Alap és maximális fokozat, valamint relatív pára és CO 2 határérték beállítása. - LCD kijelzőn hőmérséklet, karbantartás és üzemállapot - Szűrőfelügyelet, beállítható időközönként figyelmeztet a kezelőelem a tisztításra, cserére - Választható egy külső kapcsolóról is működtethető, időzített kandalló vagy átszellőztető üzem. - Beállítható fordulatszám külön az elszívó és külön a befúvó ventilátorra. - Fagyvédelem beállítása - Nyári üzem beállítása. Nyári üzem Szériatartozék az automatikus bypass. A kezelő elemen engedélyezett nyári üzem esetén a határértékeket elérve a hőcserélőt egy lemez automatikusan letakarja, és a levegőt mögötte hővisszanyerés nélkül átvezeti. (pl. nyár esti hűtés) Villamos csatlakozás A készüléket csatlakoztatásra készen bekötött kezelőelemmel együtt szállítjuk. Jól hozzáférhető külső csatlakozó dobozba lehet bekötni a további vezérlőegységet, szenzorokat, kapcsolókat (pl. átszellőztetés kapcsolója). További kiegészítők Oldal KWL-kiegészítők HygroBox 32 talaj-levegő hőcserélő légelosztó rendszerek 42 tartozékok 38 10

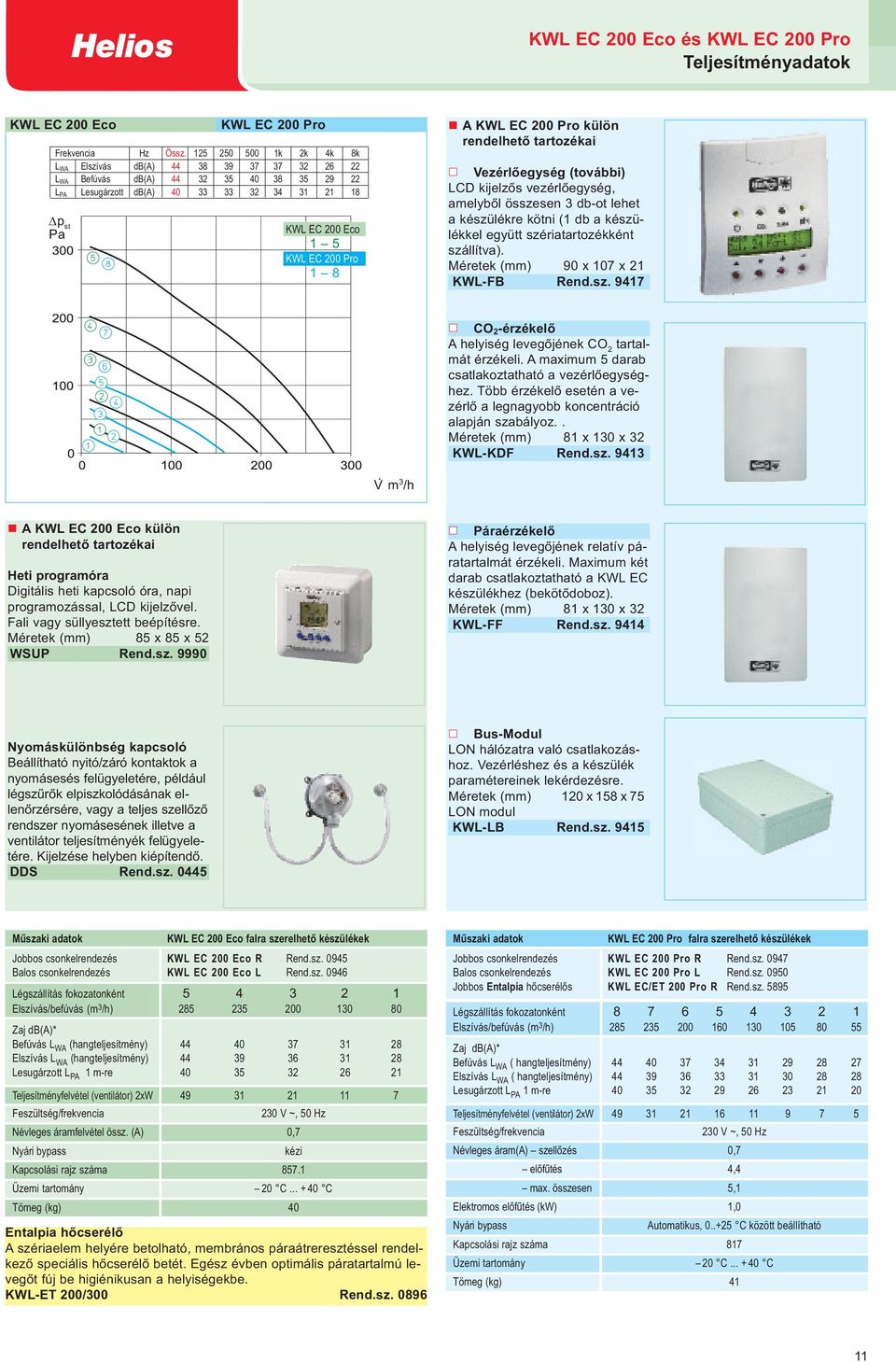

11 KWL EC 200 Eco és KWL EC 200 Pro Teljesítményadatok KWL EC 200 Eco p st Pa KWL EC 200 Pro Frekvencia Hz Össz k 2k 4k 8k LWA Elszívás db(a) LWA Befúvás db(a) LPA Lesugárzott db(a) KWL EC 200 Eco 1 5 KWL EC 200 Pro 1 8 A KWL EC 200 Pro külön rendelhető tartozékai Vezérlőegység (további) LCD kijelzős vezérlőegység, amelyből összesen 3 db-ot lehet a készülékre kötni (1 db a készülékkel együtt szériatartozékként szállítva). Méretek (mm) 90 x 107 x 21 KWL-FB Rend.sz CO 2-érzékelő A helyiség levegőjének CO 2 tartalmát érzékeli. A maximum 5 darab csatlakoztatható a vezérlőegységhez. Több érzékelő esetén a vezérlő a legnagyobb koncentráció alapján szabályoz.. Méretek (mm) 81 x 130 x 32 KWL-KDF Rend.sz V m 3 /h A KWL EC 200 Eco külön rendelhető tartozékai Heti programóra Digitális heti kapcsoló óra, napi programozással, LCD kijelzővel. Fali vagy süllyesztett beépítésre. Méretek (mm) 85 x 85 x 52 WSUP Rend.sz Páraérzékelő A helyiség levegőjének relatív páratartalmát érzékeli. Maximum két darab csatlakoztatható a KWL EC készülékhez (bekötődoboz). Méretek (mm) 81 x 130 x 32 KWL-FF Rend.sz Nyomáskülönbség kapcsoló Beállítható nyitó/záró kontaktok a nyomásesés felügyeletére, például légszűrők elpiszkolódásának ellenőrzérsére, vagy a teljes szellőző rendszer nyomásesének illetve a ventilátor teljesítményék felügyeletére. Kijelzése helyben kiépítendő. DDS Rend.sz Bus-Modul LON hálózatra való csatlakozáshoz. Vezérléshez és a készülék paramétereinek lekérdezésre. Méretek (mm) 120 x 158 x 75 LON modul KWL-LB Rend.sz Műszaki adatok KWL EC 200 Eco falra szerelhető készülékek Jobbos csonkelrendezés KWL EC 200 Eco R Rend.sz Balos csonkelrendezés KWL EC 200 Eco L Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Zaj db(a)* Befúvás L WA (hangteljesítmény) Elszívás L WA (hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítményfelvétel (ventilátor) 2xW Feszültség/frekvencia 230 V ~, 50 Hz Névleges áramfelvétel össz. (A) 0,7 Nyári bypass kézi Kapcsolási rajz száma Üzemi tartomány 20 C C Tömeg (kg) 40 Entalpia hőcserélő A szériaelem helyére betolható, membrános páraátreresztéssel rendelkező speciális hőcserélő betét. Egész évben optimális páratartalmú levegőt fúj be higiénikusan a helyiségekbe. KWL-ET 200/300 Rend.sz Műszaki adatok KWL EC 200 Pro falra szerelhető készülékek Jobbos csonkelrendezés KWL EC 200 Pro R Rend.sz Balos csonkelrendezés KWL EC 200 Pro L Rend.sz Jobbos Entalpia hőcserélős KWL EC/ET 200 Pro R Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Zaj db(a)* Befúvás L WA ( hangteljesítmény) Elszívás L WA ( hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítményfelvétel (ventilátor) 2xW Feszültség/frekvencia 230 V ~, 50 Hz Névleges áram(a) szellőzés 0,7 előfűtés 4,4 max. összesen 5,1 Elektromos előfűtés (kw) 1,0 Nyári bypass Automatikus, C között beállítható Kapcsolási rajz száma 817 Üzemi tartomány 20 C C Tömeg (kg) 41 11

12 Kompakt fali készülékek EC-meghajtással és hővisszanyeréssel 360 m 3 /h légszállítással KWL EC 300 Eco és KWL EC 300 Pro KWL EC R kifúvás elszívás befúvás frisslevegő kondenzkivezetés NÁ12 KWL EC L frisslevegő befúvás elszívás kifúvás (Képen.: KWL EC 300 Pro R) kondenzkivezetés NÁ12 Kompakt méretű készülék hőviszszanyerővel lakások, irodák szellőztetésére. Magas hatásfokú kereszt -ellenáramú hőcserélő, akár 90% feletti termikus hatásfokkal és a legmodernebb EC hajtástechnikával. Kiválóan alkalmas alacsony energiafelhasználású és passzív házak központi szellőztetésére. Építésfelügyeleti engedély a DIBt által Z Közös tulajdonságok Ház Horganyzott acéllemez, az összeszerelés után fehérre porlakkozva, kettősfalú, 12mm hőés hangszigetelés.. Egyszerűen felszerelhető és a levehető előlap segítségével könnyen karbantartható. Hőcserélő Nagyfelületű kereszt-ellenáramú hőcserélő, különösen nagy hatásfokkal. Robosztus alumínium kivitel, egy mozdulattal kivehető a tisztításhoz. Légszállítás Két csendes, nagyteljesítményű radiális ventilátor, energiatakarékos EC motorral szerelve az elszívásra és befúvásra. Karbantartásmentes, tisztításhoz könnyen kiemelhető. Légvezetés A csatlakozó, NÁ 125 mm-es csonkok a készülék tetején találhatók, így keresztezés nélkül lehet a rákötéseket elvégezni. Kondenzátum elvezetés A kondenz kivezetés alul található. Szagzáró szifon szériatartozékként mellékelve. KWL EC 300 Eco A gazdaságos megoldás minden alapvető funkcióval. Légszűrő A frisslevegőt G4-es finomságú szűrőn keresztül szívja be. Opcionálisan F7 pollen-szűrő választható. A hőcserélőt G4 szűrő védi az elszívott levegőben lévő portól. Fagyvédelem A beállítható fagyvédelemi termosztát védi a hőcserélőt jegesedés ellen, a hideget beszívó ventilátor automatikus leállításával. Az opcionális talajhőcserélő (LEWT/SEWT) készlet alkalmazásával a készülék mindig folyamatosan, fagyveszély mentesen üzemelhet. Teljesítményszabályozás A készülék szériatartozéka egy akár 100 m távolságban felszerelhető üzemkapcsoló. A fokozatok az öt rendelkezésre álló fordulatszám közül tetszőlegesen választhatóak. Az üzemi kapcsoló kiegészíthető egy heti programórával WSUP Rend.sz Egy nyomáskapcsoló segítségével (külön rendelendő tartozék) az üzemkapcsolón lehetséges a szűrőelpiszkolódás kijelzése. DDS Rend.sz Nyári üzem Kézi bypass funkció, a levegőt a letakart hőcserélő mögött, hőátadás nélkül vezeti. Villamos csatlakozás A készüléket csatlakoztatásra készen szállítjuk, az üzemi kapcsolót a jól hozzáférhető külső csatlakozó dobozba lehet bekötni. KWL EC 300 Pro A legmagasabb komfort követelményeket is kielégíti. A szériakivitel tartalmaz villamos előfűtést, F7 pollenszűrőt, automatikus bypassfunkciót, LCD kijelzésű igényes kezelőegységet. A KWL EC Pro különleges tulajdonságai Légszűrő Frisslevegő oldalon kettős szűrés: G4-es előszűrő és F7- es pollenszűrő, Elszívó oldalon G4-es szűrő. Mindegyik szűrő egy mozdulattal kivehető tisztításhoz, cseréhez. Fagyvédelem, előfűtés Az elektromos előfűtő regiszter nagyon alacsony külső hőmérsékletnél felmelegíti a beszívott levegőt és elejét veszi a jegesedésnek. Beállítható C tartományban. Teljesítményszabályzás Automata. Szabályozás az üzemi kapcsolóval (a szériatartozék mellé további kettő rendelhető, akár több helységbe felszerelve). Ezen kívül intelligens szenzorokat csatlakoztathatunk, összesen két páraérzékelőt és öt CO 2 érzékelőt. Kézi. A vezérlés az üzemi kapcsoló gombjaival: 8 fokozat és ki/be kapcsolás. Központi. EIB vagy LON épületfelügyeleti hálózaton, vagy analóg 0-10 V ill ma jellel szabályozható a megfelelő modul segítségével (külön rendelendő tartozékok). Funkciók a vezérlőn - Alap és maximális fokozat, valamint relatív pára és CO 2 határérték beállítása. - LCD kijelzőn hőmérséklet, karbantartás és üzemállapot - Szűrőfelügyelet, beállítható időközönként figyelmeztet a kezelőelem a tisztításra, cserére - Választható egy külső kapcsolóról is működtethető, időzített kandalló vagy átszellőztető üzem. - Beállítható fordulatszám külön az elszívó és külön a befúvó ventilátorra. - Fagyvédelem beállítása - Nyári üzem beállítása. Nyári üzem Szériatartozék az automatikus bypass. A kezelő elemen engedélyezett nyári üzem esetén a határértékeket elérve a hőcserélőt egy lemez automatikusan letakarja, és a levegőt mögötte hővisszanyerés nélkül átvezeti. (pl. nyár esti hűtés) Villamos csatlakozás A készüléket csatlakoztatásra készen bekötött kezelőelemmel együtt szállítjuk. Jól hozzáférhető külső csatlakozó dobozba lehet bekötni a további vezérlőegységet, szenzorokat, kapcsolókat (pl. átszellőztetés kapcsolója). További kiegészítők Oldal KWL-kiegészítők HygroBox 32 talaj-levegő hőcserélő légelosztó rendszerek 42 tartozékok 38 12

13 KWL EC 300 Eco és KWL EC 300 Pro Teljesítményadatok KWL EC 300 Eco p st Pa KWL EC 300 Pro Frekvencia Hz Össz k 2k 4k 8k LWA Elszívás db(a) LWA Befúvás db(a) KWL EC 300 Eco 1 5 KWL EC 300 Pro 1 8 A KWL EC 300 Pro külön rendelhető tartozékai Vezérlőegység (további) LCD kijelzős vezérlőegység, amelyből összesen 3 db-ot lehet a készülékre kötni (1 db a készülékkel együtt szériatartozékként szállítva). Méretek (mm) 90 x 107 x 21 KWL-FB Rend.sz CO 2-érzékelő A helyiség levegőjének CO 2 tartalmát érzékeli. A maximum 5 darab csatlakoztatható a vezérlőegységhez. Több érzékelő esetén a vezérlő a legnagyobb koncentráció alapján szabályoz.. Méretek (mm) 81 x 130 x 32 KWL-KDF Rend.sz V m 3 /h A KWL EC 300 Eco külön rendelhető tartozékai Heti programóra Digitális heti kapcsoló óra, napi programozással, LCD kijelzővel. Fali vagy süllyesztett beépítésre. Méretek (mm) 85 x 85 x 52 WSUP Rend.sz Páraérzékelő A helyiség levegőjének relatív páratartalmát érzékeli. Maximum két darab csatlakoztatható a KWL EC készülékhez (bekötődoboz). Méretek (mm) 81 x 130 x 32 KWL-FF Rend.sz Nyomáskülönbség kapcsoló Beállítható nyitó/záró kontaktok a nyomásesés felügyeletére, például légszűrők elpiszkolódásának ellenőrzérsére, vagy a teljes szellőző rendszer nyomásesének illetve a ventilátor teljesítményék felügyeletére. Kijelzése helyben kiépítendő. DDS Rend.sz Bus-Modul LON hálózatra való csatlakozáshoz. Vezérléshez és a készülék paramétereinek lekérdezésre. Méretek (mm) 120 x 158 x 75 LON modul KWL-LB Rend.sz Műszaki adatok KWL EC 300 Eco falra szerelhető készülék Jobbos csonkelrendezés KWL EC 300 Eco R Rend.sz Balos csonkelrendezés KWL EC 300 Eco L Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Zaj db(a)* Befúvás L WA (hangteljesítmény) Elszívás L WA (hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítményfelvétel (ventilátor) 2xW Feszültség/frekvencia 230 V ~, 50 Hz Névleges áramfelvétel össz. (A) 1,3 Nyári bypass kézi Kapcsolási rajz száma Üzemi tartomány 20 C C Tömeg (kg) 41 Entalpia hőcserélő A szériaelem helyére betolható, membrános páraátreresztéssel rendelkező speciális hőcserélő betét. Egész évben optimális páratartalmú levegőt fúj be higiénikusan a helyiségekbe. KWL-ET 200/300 Rend.sz Műszaki adatok KWL EC 300 Pro falra szerelhető készülék Jobbos csonkelrendezés KWL EC 300 Pro R Rend.sz Balos csonkelrendezés KWL EC 300 Pro L Rend.sz Jobbos Entalpia hőcserélős KWL EC/ET 300 Pro R Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Zaj db(a)* Befúvás L WA (hangteljesítmény) Elszívás L WA (hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítményfelvétel (ventilátor) 2xW Feszültség/frekvencia 230 V ~, 50 Hz Névleges áram(a) szellőzés 1,3 előfűtés 4,4 max. összesen 5,7 Elektromos előfűtés (kw) 1,0 Nyári bypass Automatikus, C között beállítható Kapcsolási rajz száma 817 Üzemi tartomány 20 C C Tömeg (kg) 42 13

14 Kompakt fali készülékek EC-meghajtással és hővisszanyeréssel 550 m 3 /h légszállítással KWL EC 500 Eco és KWL EC 500 Pro KWL EC R befúvás frisslevegő elszívás kifúvás kondenz kivezetés NÁ12 KWL EC L Képen: KWL EC 450 Pro R, F7-pollenszűrő opcionálisan rendelhető kifúvás elszívás frisslevegő befúvás kondenzkivezetés NÁ12 Kompakt méretű készülék hőviszszanyerővel lakások, irodák szellőztetésére. Magas hatásfokú kereszt -ellenáramú hőcserélő, akár 90% feletti termikus hatásfokkal és a legmodernebb EC hajtástechnikával. Kiválóan alkalmas alacsony energiafelhasználású és passzív házak központi szellőztetésére. Építésfelügyeleti engedély a DIBt által Z Közös tulajdonságok Ház Horganyzott acéllemez, az összeszerelés után fehérre porlakkozva, kettősfalú, 12 mm hőés hangszigetelés.. Egyszerűen felszerelhető és a levehető előlap segítségével könnyen karbantartható. Hőcserélő Nagyfelületű kereszt-ellenáramú hőcserélő, különösen nagy hatásfokkal. Robosztus alumínium kivitel, egy mozdulattal kivehető a tisztításhoz. Légszállítás Két csendes, nagyteljesítményű radiális ventilátor, energiatakarékos EC motorral szerelve az elszívásra és befúvásra. Karbantartásmentes, tisztításhoz könnyen kiemelhető. Légvezetés A csatlakozó, NÁ 125 mm-es csonkok a készülék tetején találhatók, így keresztezés nélkül lehet a rákötéseket elvégezni. Kondenzátum elvezetés A kondenz kivezetés alul található. Szagzáró szifon szériatartozékként mellékelve. KWL EC 500 Eco A gazdaságos megoldás minden alapvető funkcióval. Légszűrő A frisslevegőt G4-es finomságú szűrőn keresztül szívja be. Opcionálisan F7 pollen-szűrő választható. A hőcserélőt G4 szűrő védi az elszívott levegőben lévő portól. Fagyvédelem A beállítható fagyvédelemi termosztát védi a hőcserélőt jegesedés ellen, a hideget beszívó ventilátor automatikus leállításával. Az opcionális talajhőcserélő (LEWT/SEWT) készlet alkalmazásával a készülék mindig folyamatosan, fagyveszély mentesen üzemelhet. Teljesítményszabályozás A készülék szériatartozéka egy akár 100 m távolságban felszerelhető üzemkapcsoló. A fokozatok az öt rendelkezésre álló fordulatszám közül tetszőlegesen választhatóak. Az üzemi kapcsoló kiegészíthető egy heti programórával WSUP Rend.sz Egy nyomáskapcsoló segítségével (külön rendelendő tartozék) az üzemkapcsolón lehetséges a szűrőelpiszkolódás kijelzése. DDS Rend.sz Nyári üzem Kézi bypass funkció, a levegőt a letakart hőcserélő mögött, hőátadás nélkül vezeti. Villamos csatlakozás A készüléket csatlakoztatásra készen szállítjuk, az üzemi kapcsolót a jól hozzáférhető külső csatlakozó dobozba lehet bekötni. KWL EC 500 Pro A legmagasabb komfort követelményeket is kielégíti. A szériakivitel tartalmaz villamos előfűtést, automatikus bypassfunkciót, LCD kijelzésű igényes kezelőegységet. A KWL EC Pro különleges tulajdonságai Légszűrő Frisslevegő oldalon G4-es szűrés, opcionálisan egy F7-es pollenszűrőre kicserélhető. Elszívó oldalon G4-es szűrő. Mindegyik szűrő egy mozdulattal kivehető tisztításhoz, cseréhez. Fagyvédelem, előfűtés Az elektromos előfűtő regiszter nagyon alacsony külső hőmérsékletnél felmelegíti a beszívott levegőt és elejét veszi a jegesedésnek. Beállítható C tartományban. Teljesítményszabályzás Automata. Szabályozás az üzemi kapcsolóval (a szériatartozék mellé további kettő rendelhető, több helységbe felszerelve). Ezen kívül intelligens szenzorokat csatlakoztathatunk, összesen két páraérzékelőt és öt CO 2 érzékelőt. Kézi. A vezérlés az üzemi kapcsoló gombjaival: 8 fokozat és ki/be kapcsolás. Központi. EIB vagy LON épületfelügyeleti hálózaton, vagy analóg 0-10 V ill ma jellel szabályozható a megfelelő modul segítségével (külön rendelendő tartozékok). Funkciók a vezérlőn - Alap és maximális fokozat, valamint relatív pára és CO 2 határérték beállítása. - LCD kijelzőn hőmérséklet, karbantartás és üzemállapot - Szűrőfelügyelet, beállítható időközönként figyelmeztet a kezelőelem a tisztításra, cserére - Választható egy külső kapcsolóról is működtethető, időzített kandalló vagy átszellőztető üzem. - Beállítható fordulatszám külön az elszívó és külön a befúvó ventilátorra. - Fagyvédelem beállítása - Nyári üzem beállítása. Nyári üzem Szériatartozék az automatikus bypass. A kezelő elemen engedélyezett nyári üzem esetén a határértékeket elérve a hőcserélőt egy lemez automatikusan letakarja, és a levegőt mögötte hővisszanyerés nélkül átvezeti. (pl. nyár esti hűtés) Villamos csatlakozás A készüléket csatlakoztatásra készen bekötött kezelőelemmel együtt szállítjuk. Jól hozzáférhető külső csatlakozó dobozba lehet bekötni a további vezérlőegységet, szenzorokat, kapcsolókat (pl. átszellőztetés kapcsolója). További kiegészítők Oldal KWL-kiegészítők HygroBox 32 talaj-levegő hőcserélő légelosztó rendszerek 42 tartozékok 38 14

15 KWL EC 500 Eco és KWL EC 500 Pro Teljesítményadatok KWL EC 500 Eco p st Pa KWL EC 500 Pro Frekvencia Hz Össz k 2k 4k 8k LWA Elszívás db(a) LWA Befúvás db(a) KWL EC 500 Eco 1 5 KWL EC 500 Pro 1 8 A KWL EC 500 Pro külön rendelhető tartozékai Vezérlőegység (további) LCD kijelzős vezérlőegység, amelyből összesen 3 db-ot lehet a készülékre kötni (1 db a készülékkel együtt szériatartozékként szállítva). Méretek (mm) 90 x 107 x 21 KWL-FB Rend.sz CO 2-érzékelő A helyiség levegőjének CO 2 tartalmát érzékeli. A maximum 5 darab csatlakoztatható a vezérlőegységhez. Több érzékelő esetén a vezérlő a legnagyobb koncentráció alapján szabályoz.. Méretek (mm) 81 x 130 x 32 KWL-KDF Rend.sz V m 3 /h A KWL EC 500 Eco külön rendelhető tartozékai Heti programóra Digitális heti kapcsoló óra, napi programozással, LCD kijelzővel. Fali vagy süllyesztett beépítésre. Méretek (mm) 85 x 85 x 52 WSUP Rend.sz Páraérzékelő A helyiség levegőjének relatív páratartalmát érzékeli. Maximum két darab csatlakoztatható a KWL EC készülékhez (bekötődoboz). Méretek (mm) 81 x 130 x 32 KWL-FF Rend.sz Nyomáskülönbség kapcsoló Beállítható nyitó/záró kontaktok a nyomásesés felügyeletére, például légszűrők elpiszkolódásának ellenőrzérsére, vagy a teljes szellőző rendszer nyomásesének illetve a ventilátor teljesítményék felügyeletére. Kijelzése helyben kiépítendő. DDS Rend.sz Bus-Modul LON hálózatra való csatlakozáshoz. Vezérléshez és a készülék paramétereinek lekérdezésre. Méretek (mm) 120 x 158 x 75 LON modul KWL-LB Rend.sz Műszaki adatok KWL EC 500 Eco falra szerelhető készülék Jobbos csonkelrendezés KWL EC 500 Eco R Rend.sz Balos csonkelrendezés KWL EC 500 Eco L Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Zaj db(a)* Befúvás L WA (hangteljesítmény) Elszívás L WA (hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítményfelvétel (ventilátor) 2xW Feszültség/frekvencia 230 V ~, 50 Hz Névleges áramfelvétel össz. (A) 1,8 Nyári bypass kézi Kapcsolási rajz száma 857 Üzemi tartomány 20 C C Tömeg (kg) 65 Entalpia hőcserélő A szériaelem helyére betolható, membrános páraátreresztéssel rendelkező speciális hőcserélő betét. Egész évben optimális páratartalmú levegőt fúj be higiénikusan a helyiségekbe. KWL-ET 500 Rend.sz Műszaki adatok KWL EC 500 Pro falra szerelhető készülék Jobbos csonkelrendezés KWL EC 500 Pro R Rend.sz Balos csonkelrendezés KWL EC 500 Pro L Rend.sz Jobbos Entalpia hőcserélős KWL EC/ET 500 Pro R Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Zaj db(a)* Befúvás L WA (hangteljesítmény) Elszívás L WA (hangteljesítmény) Lesugárzott L PA 1 m-re Teljesítményfelvétel (ventilátor) 2xW Feszültség/frekvencia 230 V ~, 50 Hz Névleges áram(a) szellőzés 1,8 előfűtés 4,4 max. összesen 6,2 Elektromos előfűtés (kw) 1,0 Nyári bypass Automatikus, C között beállítható Kapcsolási rajz száma 817 Üzemi tartomány 20 C C Tömeg (kg) 66 15

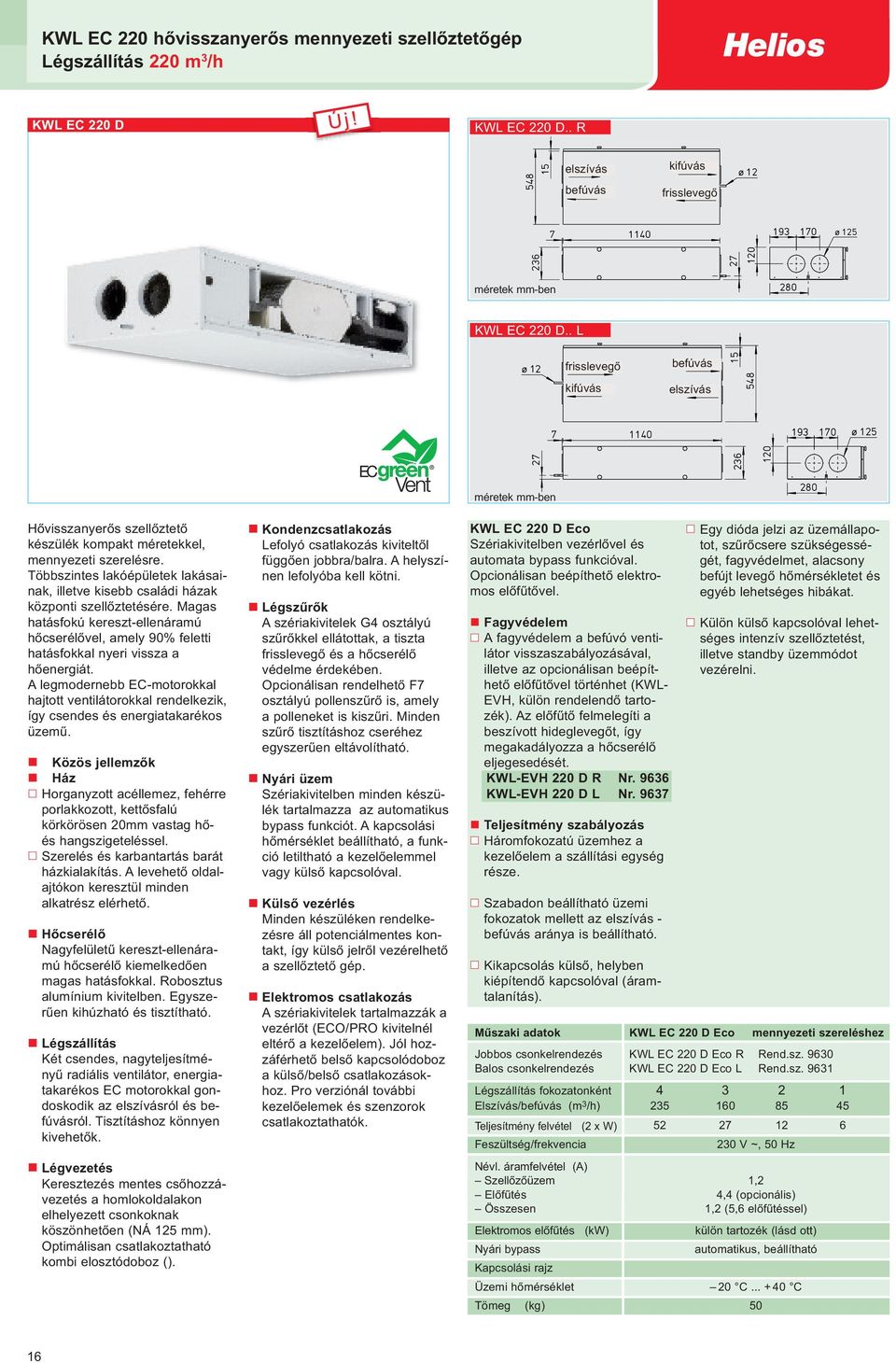

16 KWL EC 220 hővisszanyerős mennyezeti szellőztetőgép Légszállítás 220 m 3 /h KWL EC 220 D Ú j! KWL EC 220 D.. R elszívás befúvás kifúvás frisslevegő KWL EC 220 D.. L frisslevegő kifúvás befúvás elszívás Hővisszanyerős szellőztető készülék kompakt méretekkel, mennyezeti szerelésre. Többszintes lakóépületek lakásainak, illetve kisebb családi házak központi szellőztetésére. Magas hatásfokú kereszt-ellenáramú hőcserélővel, amely 90% feletti hatásfokkal nyeri vissza a hőenergiát. A legmodernebb EC-motorokkal hajtott ventilátorokkal rendelkezik, így csendes és energiatakarékos üzemű. Közös jellemzők Ház Horganyzott acéllemez, fehérre porlakkozott, kettősfalú körkörösen 20mm vastag hőés hangszigeteléssel. Szerelés és karbantartás barát házkialakítás. A levehető oldalajtókon keresztül minden alkatrész elérhető. Hőcserélő Nagyfelületű kereszt-ellenáramú hőcserélő kiemelkedően magas hatásfokkal. Robosztus alumínium kivitelben. Egyszerűen kihúzható és tisztítható. Légszállítás Két csendes, nagyteljesítményű radiális ventilátor, energiatakarékos EC motorokkal gondoskodik az elszívásról és befúvásról. Tisztításhoz könnyen kivehetők. Légvezetés Keresztezés mentes csőhozzávezetés a homlokoldalakon elhelyezett csonkoknak köszönhetően (NÁ 125 mm). Optimálisan csatlakoztatható kombi elosztódoboz (). Kondenzcsatlakozás Lefolyó csatlakozás kiviteltől függően jobbra/balra. A helyszínen lefolyóba kell kötni. Légszűrők A szériakivitelek G4 osztályú szűrőkkel ellátottak, a tiszta frisslevegő és a hőcserélő védelme érdekében. Opcionálisan rendelhető F7 osztályú pollenszűrő is, amely a polleneket is kiszűri. Minden szűrő tisztításhoz cseréhez egyszerűen eltávolítható. Nyári üzem Szériakivitelben minden készülék tartalmazza az automatikus bypass funkciót. A kapcsolási hőmérséklet beállítható, a funkció letiltható a kezelőelemmel vagy külső kapcsolóval. Külső vezérlés Minden készüléken rendelkezésre áll potenciálmentes kontakt, így külső jelről vezérelhető a szellőztető gép. Elektromos csatlakozás A szériakivitelek tartalmazzák a vezérlőt (ECO/PRO kivitelnél eltérő a kezelőelem). Jól hozzáférhető belső kapcsolódoboz a külső/belső csatlakozásokhoz. Pro verziónál további kezelőelemek és szenzorok csatlakoztathatók. KWL EC 220 D Eco Szériakivitelben vezérlővel és automata bypass funkcióval. Opcionálisan beépíthető elektromos előfűtővel. Fagyvédelem A fagyvédelem a befúvó ventilátor visszaszabályozásával, illetve az opcionálisan beépíthető előfűtővel történhet (KWL- EVH, külön rendelendő tartozék). Az előfűtő felmelegíti a beszívott hideglevegőt, így megakadályozza a hőcserélő eljegesedését. KWL-EVH 220 D R Nr KWL-EVH 220 D L Nr Teljesítmény szabályozás Háromfokozatú üzemhez a kezelőelem a szállítási egység része. Szabadon beállítható üzemi fokozatok mellett az elszívás - befúvás aránya is beállítható. Kikapcsolás külső, helyben kiépítendő kapcsolóval (áramtalanítás). Egy dióda jelzi az üzemállapotot, szűrőcsere szükségességét, fagyvédelmet, alacsony befújt levegő hőmérsékletet és egyéb lehetséges hibákat. Külön külső kapcsolóval lehetséges intenzív szellőztetést, illetve standby üzemmódot vezérelni. Műszaki adatok KWL EC 220 D Eco mennyezeti szereléshez Jobbos csonkelrendezés KWL EC 220 D Eco R Rend.sz Balos csonkelrendezés KWL EC 220 D Eco L Rend.sz Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Teljesítmény felvétel (2 x W) Feszültség/frekvencia 230 V ~, 50 Hz Névl. áramfelvétel (A) Szellőzőüzem 1,2 Előfűtés 4,4 (opcionális) Összesen 1,2 (5,6 előfűtéssel) Elektromos előfűtés (kw) külön tartozék (lásd ott) Nyári bypass automatikus, beállítható Kapcsolási rajz Üzemi hőmérséklet 20 C C Tömeg (kg) 50 16

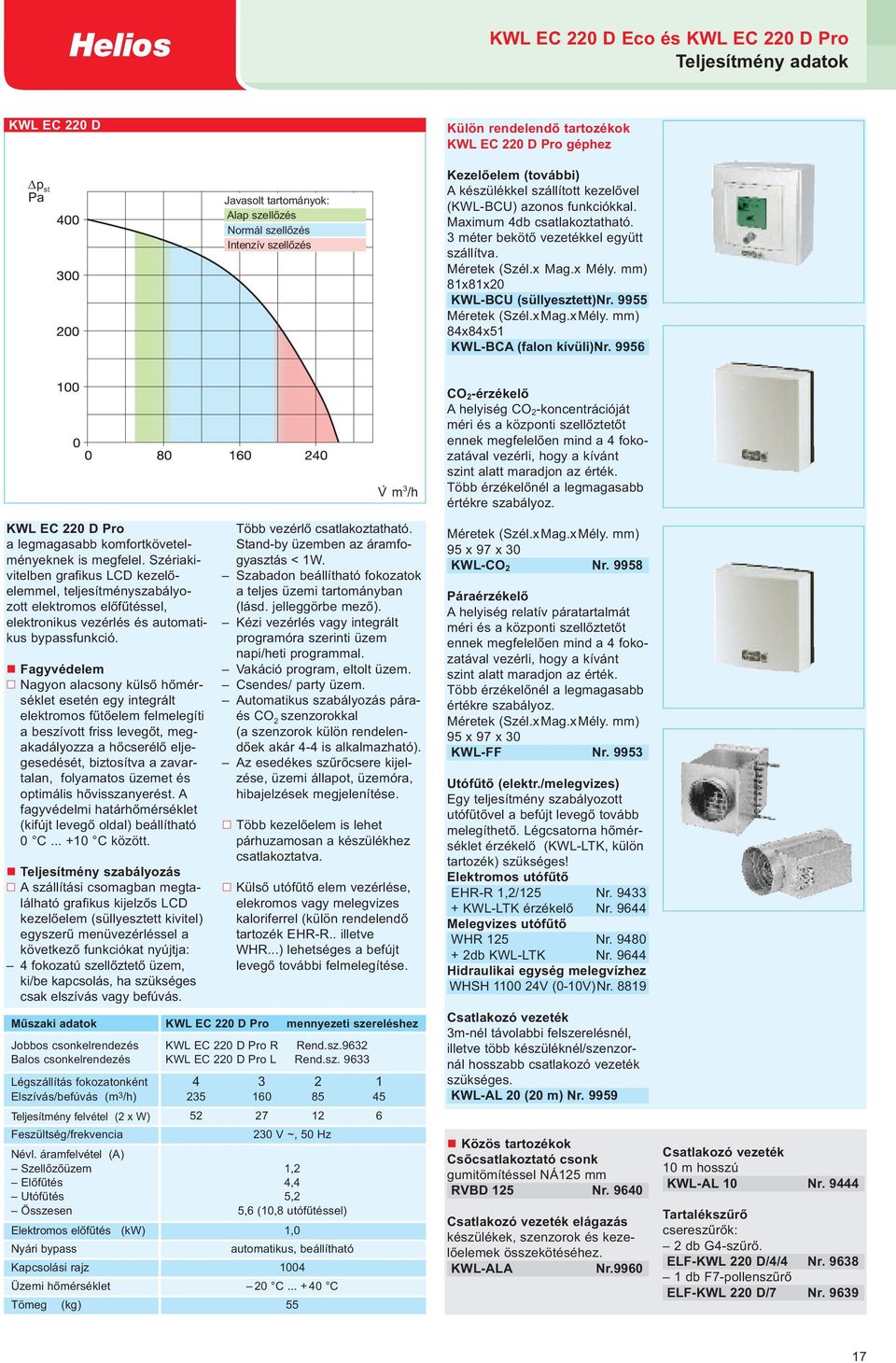

17 KWL EC 220 D Eco és KWL EC 220 D Pro Teljesítmény adatok KWL EC 220 D p st Pa Javasolt tartományok: Alap szellőzés Normál szellőzés Intenzív szellőzés Külön rendelendő tartozékok KWL EC 220 D Pro géphez Kezelőelem (további) A készülékkel szállított kezelővel (KWL-BCU) azonos funkciókkal. Maximum 4db csatlakoztatható. 3 méter bekötő vezetékkel együtt szállítva. Méretek (Szél.x Mag.x Mély. mm) 81x81x20 KWL-BCU (süllyesztett)nr Méretek (Szél.xMag.xMély. mm) 84x84x51 KWL-BCA (falon kívüli)nr KWL EC 220 D Pro a legmagasabb komfortkövetelményeknek is megfelel. Szériakivitelben grafikus LCD kezelőelemmel, teljesítményszabályozott elektromos előfűtéssel, elektronikus vezérlés és automatikus bypassfunkció. Fagyvédelem Nagyon alacsony külső hőmérséklet esetén egy integrált elektromos fűtőelem felmelegíti a beszívott friss levegőt, megakadályozza a hőcserélő eljegesedését, biztosítva a zavartalan, folyamatos üzemet és optimális hővisszanyerést. A fagyvédelmi határhőmérséklet (kifújt levegő oldal) beállítható 0 C C között. Teljesítmény szabályozás A szállítási csomagban megtalálható grafikus kijelzős LCD kezelőelem (süllyesztett kivitel) egyszerű menüvezérléssel a következő funkciókat nyújtja: 4 fokozatú szellőztető üzem, ki/be kapcsolás, ha szükséges csak elszívás vagy befúvás. Légszállítás fokozatonként Elszívás/befúvás (m 3 /h) Teljesítmény felvétel (2 x W) Feszültség/frekvencia Névl. áramfelvétel (A) Szellőzőüzem 1,2 Előfűtés 4,4 Utófűtés 5,2 Összesen 5,6 (10,8 utófűtéssel) Elektromos előfűtés (kw) 1,0 Nyári bypass 230 V ~, 50 Hz automatikus, beállítható Kapcsolási rajz 1004 Üzemi hőmérséklet 20 C C Tömeg (kg) 55 V m 3 /h Több vezérlő csatlakoztatható. Stand-by üzemben az áramfogyasztás < 1W. Szabadon beállítható fokozatok a teljes üzemi tartományban (lásd. jelleggörbe mező). Kézi vezérlés vagy integrált programóra szerinti üzem napi/heti programmal. Vakáció program, eltolt üzem. Csendes/ party üzem. Automatikus szabályozás páraés CO 2 szenzorokkal (a szenzorok külön rendelendőek akár 4-4 is alkalmazható). Az esedékes szűrőcsere kijelzése, üzemi állapot, üzemóra, hibajelzések megjelenítése. Több kezelőelem is lehet párhuzamosan a készülékhez csatlakoztatva. Külső utófűtő elem vezérlése, elekromos vagy melegvizes kaloriferrel (külön rendelendő tartozék EHR-R.. illetve WHR...) lehetséges a befújt levegő további felmelegítése. Műszaki adatok KWL EC 220 D Pro mennyezeti szereléshez Jobbos csonkelrendezés KWL EC 220 D Pro R Rend.sz.9632 Balos csonkelrendezés KWL EC 220 D Pro L Rend.sz CO 2 -érzékelő A helyiség CO 2-koncentrációját méri és a központi szellőztetőt ennek megfelelően mind a 4 fokozatával vezérli, hogy a kívánt szint alatt maradjon az érték. Több érzékelőnél a legmagasabb értékre szabályoz. Méretek (Szél.xMag.xMély. mm) 95 x 97 x 30 KWL-CO 2 Nr Páraérzékelő A helyiség relatív páratartalmát méri és a központi szellőztetőt ennek megfelelően mind a 4 fokozatával vezérli, hogy a kívánt szint alatt maradjon az érték. Több érzékelőnél a legmagasabb értékre szabályoz. Méretek (Szél.xMag.xMély. mm) 95 x 97 x 30 KWL-FF Nr Utófűtő (elektr./melegvizes) Egy teljesítmény szabályozott utófűtővel a befújt levegő tovább melegíthető. Légcsatorna hőmérséklet érzékelő (KWL-LTK, külön tartozék) szükséges! Elektromos utófűtő EHR-R 1,2/125 Nr KWL-LTK érzékelő Nr Melegvizes utófűtő WHR 125 Nr db KWL-LTK Nr Hidraulikai egység melegvízhez WHSH V (0-10V)Nr Csatlakozó vezeték 3m-nél távolabbi felszerelésnél, illetve több készüléknél/szenzornál hosszabb csatlakozó vezeték szükséges. KWL-AL 20 (20 m) Nr Közös tartozékok Csőcsatlakoztató csonk gumitömítéssel NÁ125 mm RVBD 125 Nr Csatlakozó vezeték elágazás készülékek, szenzorok és kezelőelemek összekötéséhez. KWL-ALA Nr.9960 Csatlakozó vezeték 10 m hosszú KWL-AL 10 Nr Tartalékszűrő csereszűrők: 2 db G4-szűrő. ELF-KWL 220 D/4/4 Nr db F7-pollenszűrő ELF-KWL 220 D/7 Nr

18 KWL EC 700 hővisszanyerős mennyezeti szellőztetőgép Légszállítás 700 m 3 /h KWL EC 700 D Ú J! KWL EC 700 D Pro elszívás frisslevegő befúvás kifúvás Hővisszanyerős szellőztető készülék kompakt méretekkel mennyezeti szerelésre. Széles felhasználási lehetőség lakóépületek, ipari és kereskedelmi terek szellőztetésére. A legmodernebb EC-motorokkal hajtott ventilátorokkal rendelkezik, így csendes és energiatakarékos üzemű. Kiemelkedő termékjellemzők Kiváló energiahatékonyság, passzívház standard szerint bevizsgált. Optimális higiénia a VDI 6022 irányelveknek megfelelően. Extrém kompakt kialakítás, többféle felszereltséggel. Egyszerű szerelés, többféle csatlakozási lehetőséggel. Utalás Álló kivitel külön kérésre. Ház Kettősfalú horganyzott acéllemez, 30mm vastag ásványgyapot hő- és hangszigeteléssel. A készülék megfelel a VDI 6022 higiéniai standardnak. Szűrőcseréhez a szerviznyílások szerszám nélkül nyithatók. A felfüggesztés a mennyezetre a szállítási csomagban lévő rezgéscsillapított rögzítő elemekkel történik. Hőcserélő Nagyfelületű kiváló hatásfokú kereszt-ellenáramú hőcserélő alumíniumból, akár 90% feletti hatásfokkal. Kiszerelése tisztításhoz néhány mozdulattal lehetséges. Légszállítás Két takarékos EC-hajtású, nagyteljesítményű ventilátor, hátrahajló járókerékkel garantálja a legmagasabb hatásfokot és a csendes üzemet. A speciális szabályozástechnika lehetővé teszi az állandó légszállítás vagy állandó nyomásra történő szabályozást. Csatlakozás Szerelésbarát csatlakozás az elszívó, befúvó, frisslevegő és kifúvó ághoz négyszögletes vagy kör keresztmetszetű (NÁ 250mm) légcsatornával. Kondenzátum csatlakozás A hőcserélő alatt egy külön kondenztálca segíti a karbantartást. A lefolyó csatlakozás oldalt, a bekötődoboz mellett található. Szűrők Szériakivitelben: Tiszta frisslevegő bevezetés F5 vagy F7 szűrőkkel (VDI 6022) A hőcserélőt elszívó oldalról egy F5 szűrő védi. Minden szűrő felügyelettel ellátott (nyomásérzékelő) és néhány mozdulattal cserélhető. Fagyvédelem Beépített elektromos előfűtő melegíti fel nagy hideg esetén a beszívott külső levegőt, megakadályozva ezzel a hőcserélő eljegesedését, így garantálja a folyamatos üzemet és az optimális szellőztetést a teljes fűtési idény alatt is. Teljesítményszabályozás A készülékkel együtt szállított fali, érintőkijelzős komfort kezelőelemmel egyszerű menüvezérelt módon lehet állítani a különféle funkciókat: Direkt vezérlés az érintőkijelzőről. Szabadon beállítható üzemi fokozat a teljes üzemi tartományban. Választható állandó nyomásértékre illetve térfogatáramra szabályozás. Szükség szerinti szellőztetés CO 2 - vagy páraérzékelők segítségével. Épületfelügyelet általi vezérlés RS 485-ön keresztül. Könnyű üzembe helyezés (automatikus rendszerjelleggörbe meghatározás). Külső zsaluk vezérlése. Tűzjelző rendszer csatlakoztatási lehetőség. Heti vagy napi program. Nyomásérzékelős szűrőelpiszkolódás felügyelet. Üzemállapot kijelzés, illetve esedékes szűrőcsere és zavarjelzés. Különféle hozzáférési szintek (felhasználó, szerviz) Utófűtés KWL EC.. Pro WW típusnál Az integrált melegvizes hőcserélő komfortos és hatékony utófűtést tesz lehetővé. A befújt levegő kívánt hőmérséklete egyszerűen a kezelőelemen beállítható. A melegvizes fűtőelem szabályozásához a WHSH V (0-10V) típusú hidraulikai egység alkalmazását javasoljuk (külön rendelendő tartozék). WHSH V (0-10V) Nr Nyári üzem Szériakivitelben rendelkeznek a készülékek az automatikus bypass funkcióval, a még magasabb komfort érdekében. Elektromos csatlakozás Jól hozzáférhető csatlakozó doboz, oldalt elhelyezve a készüléken. A készülék alja felől kezelhető szerviz/főkapcsolóval, amely lelakatolható az illetéktelenek hozzáférése ellen. 18

19 KWL EC 700 D Pro és KWL EC 700 D Pro WW Teljesítményadatok KWL EC 700 D Pro p st Pa Frekvencia Hz Össz k 2k 4k 8k LWA Elszívás db(a) LWA Befúvás db(a) Javasolt tartományok: Alapszellőzés Normál szellőzés Intenzív szellőzés Külön rendelhető tartozékok KWL.. Pro WW készülékhez Hidraulikai egység A melegvizes hőcserélőn a vízátfolyást és ezzel a leadott hőteljesítményt szabályozza 3-pont vezérlésű motoros szelep által (24V, 0-10V). Szállítás komplett egységként, hőmérséklet kijelzéssel, keringető szivattyúval, flexibilis csatlakozó csövekkel. WHSH V (0-10V) Rsz Külön rendelhető tartozékok mindegyik készülékhez Szimmetrikus átmeneti idom. A készülék négyszögletes nyílásáról szabvány NÁ 250 mm-es csőméretre. Egyszerűen csavarokkal rögzíthető. KWL-ÜS 700 D Rsz V m 3 /h Kezelőelem Az előző oldalon leírt funkciókat a készülékkel együtt szállított, falra szerelhető, innovatív kezelő elemmel tudjuk kiválasztani és állítani. Felhasználóbarát menürendszer, könnyen értelmezhető ikonokkal, érintésvezérelt kijelzőn. A csatlakoztatáshoz 5 m vezeték mellékelt a készülékhez. Tartalékszűrők (összes típus) 1 db. F5-szűrő ELF-KWL 700 D/5 Nr db. F5 (VDI 6022)-szűrő ELF-KWL 700 D/5 VDI Nr db. F7-szűrő ELF-KWL 700 D/7 Nr db. F7 (VDI 6022)-szűrő ELF-KWL 700 D/7 VDI Nr CO 2 -Érzékelő A helyiség CO 2 -tartalmának érzékeléséhez. A készüléket a teljes jelleggörbe tartományban vezérli, a beállított CO 2 -határérték szerint. Maximum egy CO 2 - vagy páraérzékelő csatlakoztatása lehetséges. Méret mm 95 x 97 x 30 KWL-CO 2 Rsz Páraérzékelő A helyiség páratartalmának érzékelésére. A készüléket a teljes jelleggörbe tartományban vezérli, a beállított páratartalom határérték szerint. Maximum egy CO 2 - vagy egy páraérzékelő csatlakoztatása lehetséges. Méret mm 95 x 97 x 30 KWL-FF Rsz Műszaki adatok KWL EC 700 D KWL EC 700 D melegvizes utófűtővel Típus Rend.sz. Típus Rend.sz. KWL EC 700 D Pro 4171 KWL EC 700 D Pro WW 4172 Légszállítás fokozat* Befúvás/elszívás V m³/h Zaj db(a)** Befúvás L WA (Hangteljesítmény) Elszívás L WA (Hangteljesítmény) Teljesítményfelvétel (ventilátor) 2 x W Feszültség/Frekvencia 230 V ~, 50 Hz 230 V ~, 50 Hz Névl.áram A Szellőztetés 2,6 2,6 Előfűtés 9,6 9,6 Összes max. 12,2 12,2 Utófűtő teljesítménye kw 2,3 (60/40 C) / 2,1 (50/40 C) / 1,3 (40/30 C) Elektromos előfűtés kw 2,2 2,2 Nyári bypass automatikus automatikus Kapcsolási rajz Üzemi hőmérséklet tartomány 20 C C 20 C C Tömeg kg * Az értékek a PHI (Passivhaus Institut) által definiált üzemi tartományokra vonatkoznak. ** 100 Pa mellett 19

20 KWL EC 1400 hővisszanyerős mennyezeti szellőztetőgép Légszállítás 1400 m 3 /h KWL EC 1400 D Ú J! KWL EC 1400 D Pro elszívás frisslevegő befúvás kifúvás Hővisszanyerős szellőztető készülék kompakt méretekkel, mennyezeti szerelésre. Széles felhasználási lehetőség lakóépületek, ipari és kereskedelmi terek szellőztetésére. A legmodernebb EC-motorokkal hajtott ventilátorokkal rendelkezik, így csendes és energiatakarékos üzemű. Kiemelkedő termékjellemzők Kiváló energiahatékonyság, passzívház standard szerint bevizsgált. Optimális higiénia a VDI 6022 irányelveknek megfelelően. Extrém kompakt kialakítás, többféle felszereltséggel. Egyszerű szerelés, többféle csatlakozási lehetőséggel. Információ Álló kivitel külön kérésre. Ház Kettősfalú horganyzott acéllemez, 30mm vastag ásványgyapot hő- és hangszigeteléssel. Szűrőcseréhez a szerviznyílások szerszám nélkül nyithatók. A felfüggesztés a mennyezetre a szállítási csomagban lévő rezgéscsillapított rögzítő elemekkel történik. Hőcserélő Nagyfelületű kiváló hatásfokú kereszt-ellenáramú hőcserélő alumíniumból, akár 90% feletti hatásfokkal. Kiszerelése tisztításhoz néhány mozdulattal lehetséges. Légszállítás Két takarékos EC-hajtású, nagyteljesítményű ventilátor, hátrahajló járókerékkel garantálja a legmagasabb hatásfokot és a csendes üzemet. A speciális szabályozástechnika lehetővé teszi az állandó légszállításra vagy állandó nyomásra történő szabályozást. Csatlakozás Szerelésbarát csatlakozás az elszívó, befúvó, frisslevegő és kifúvó ághoz négyszögletes vagy kör keresztmetszetű (NÁ 315 mm) légcsatornával. Kondenzátum csatlakozás A hőcserélő alatt egy külön kondenztálca segíti a karbantartást. A lefolyó csatlakozás oldalt, a bekötődoboz mellett található. Szűrők Szériakivitelben: Tiszta frisslevegő bevezetésnél F7 pollenszűrő található. A hőcserélőt elszívó oldalról egy F5 szűrő védi. Minden szűrő felügyelettel ellátott (nyomásérzékelő) és néhány mozdulattal cserélhető. Fagyvédelem Beépített elektromos előfűtő melegíti fel nagy hideg esetén a beszívott külső levegőt, megakadályozva ezzel a hőcserélő eljegesedését, így garantálja a folyamatos üzemet és az optimális szellőztetést a teljes fűtési idény alatt is. Teljesítményszabályozás A készülékkel együtt szállított fali, érintőkijelzős komfort kezelőelemmel egyszerű menüvezérelt módon lehet állítani a különféle funkciókat: Direkt vezérlés az érintőkijelzőről. Szabadon beállítható fokozatok a teljes üzemi tartományban. Választható állandó nyomásértékre illetve térfogatáramra szabályozás. Szükség szerinti szellőztetés CO 2 - vagy páraérzékelők segítségével. Épületfelügyelet általi vezérlés RS 485-ön keresztül. Könnyű üzembe helyezés (automatikus rendszerjelleggörbe meghatározás). Külső zsaluk vezérlése. Tűzjelző rendszer csatlakoztatási lehetőség. Heti vagy napi program. Nyomásérzékelős szűrőelpiszkolódás felügyelet. Üzemállapot kijelzés, illetve esedékes szűrőcsere és zavarjelzés. Különféle hozzáférési szintek (felhasználó, szerviz) Utófűtés KWL EC.. Pro WW típusnál Az integrált melegvizes hőcserélő komfortos és hatékony utófűtést tesz lehetővé. A befújt levegő kívánt hőmérséklete egyszerűen a kezelőelemen beállítható. A melegvizes fűtőelem szabályozásához a WHSH V (0-10V) típusú hidraulikai egység alkalmazását javasoljuk (külön rendelendő tartozék). WHSH V (0-10V) Nr Nyári üzem Szériakivitelben rendelkeznek a készülékek az automatikus bypass funkcióval, a még magasabb komfort érdekében. Elektromos csatlakozás Jól hozzáférhető csatlakozó doboz, oldalt elhelyezve a készüléken. A készülék alja felől kezelhető szerviz/főkapcsolóval, amely lelakatolható az illetéktelenek hozzáférése ellen. 20
