1 moduláris kamerarendszer Időtálló videofelügyeleti megoldás

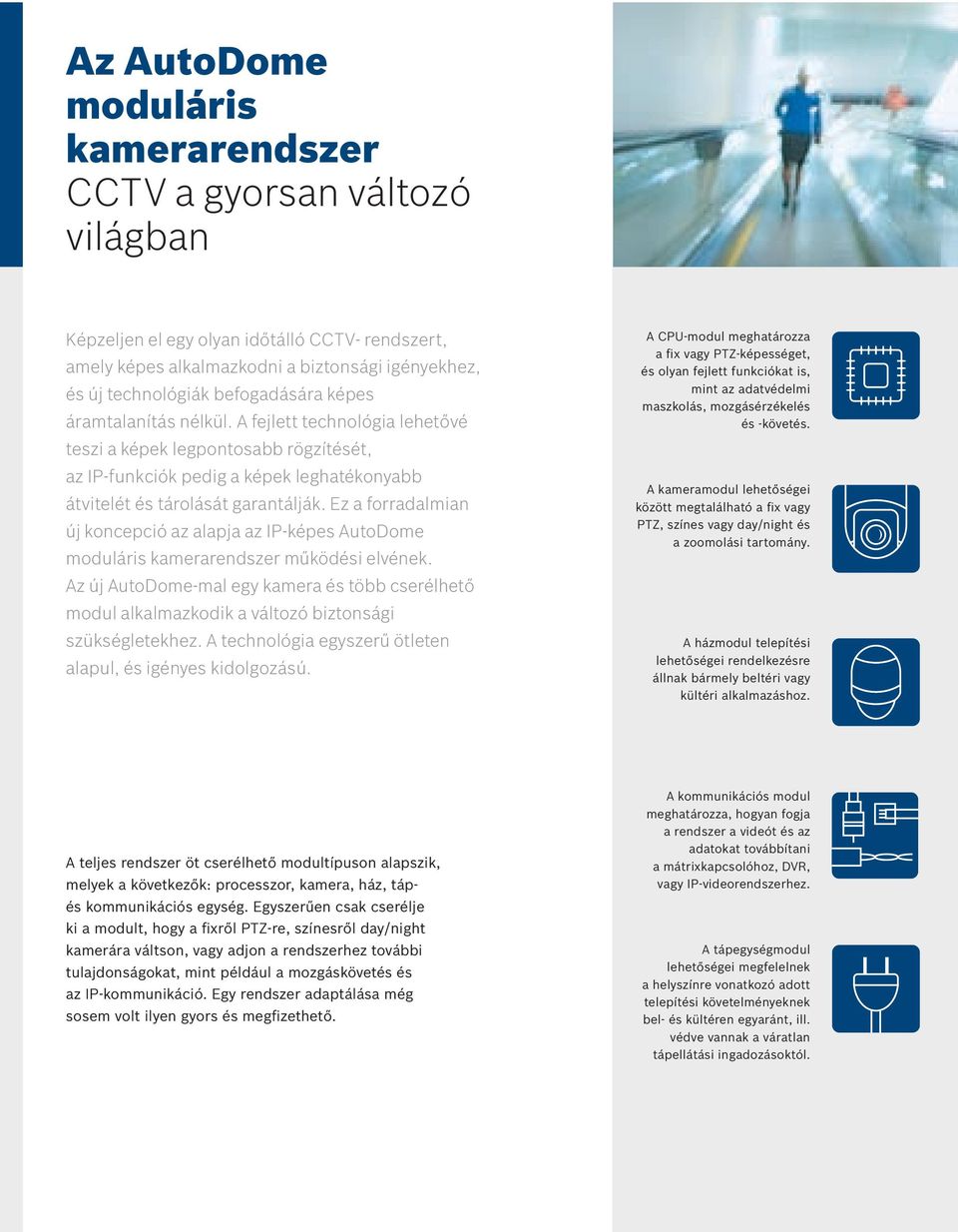

2 Az moduláris kamerarendszer CCTV a gyorsan változó világban Képzeljen el egy olyan időtálló CCTV- rendszert, amely képes alkalmazkodni a biztonsági igényekhez, és új technológiák befogadására képes áramtalanítás nélkül. A fejlett technológia lehetővé teszi a képek legpontosabb rögzítését, az IP-funkciók pedig a képek leghatékonyabb átvitelét és tárolását garantálják. Ez a forradalmian új koncepció az alapja az IP-képes moduláris kamerarendszer működési elvének. Az új -mal egy kamera és több cserélhető modul alkalmazkodik a változó biztonsági szükségletekhez. A technológia egyszerű ötleten alapul, és igényes kidolgozású. A CPU-modul meghatározza a fix vagy PTZ-képességet, és olyan fejlett funkciókat is, mint az adatvédelmi maszkolás, mozgásérzékelés és -követés. A kameramodul lehetőségei között megtalálható a fix vagy PTZ, színes vagy day/night és a zoomolási tartomány. A házmodul telepítési lehetőségei rendelkezésre állnak bármely beltéri vagy kültéri alkalmazáshoz. A teljes rendszer öt cserélhető modultípuson alapszik, melyek a következők: processzor, kamera, ház, tápés kommunikációs egység. Egyszerűen csak cserélje ki a modult, hogy a fixről PTZ-re, színesről day/night kamerára váltson, vagy adjon a rendszerhez további tulajdonságokat, mint például a mozgáskövetés és az IP-kommunikáció. Egy rendszer adaptálása még sosem volt ilyen gyors és megfizethető. A kommunikációs modul meghatározza, hogyan fogja a rendszer a videót és az adatokat továbbítani a mátrixkapcsolóhoz, DVR, vagy IP-videorendszerhez. A tápegységmodul lehetőségei megfelelnek a helyszínre vonatkozó adott telepítési követelményeknek bel- és kültéren egyaránt, ill. védve vannak a váratlan tápellátási ingadozásoktól.

3 3

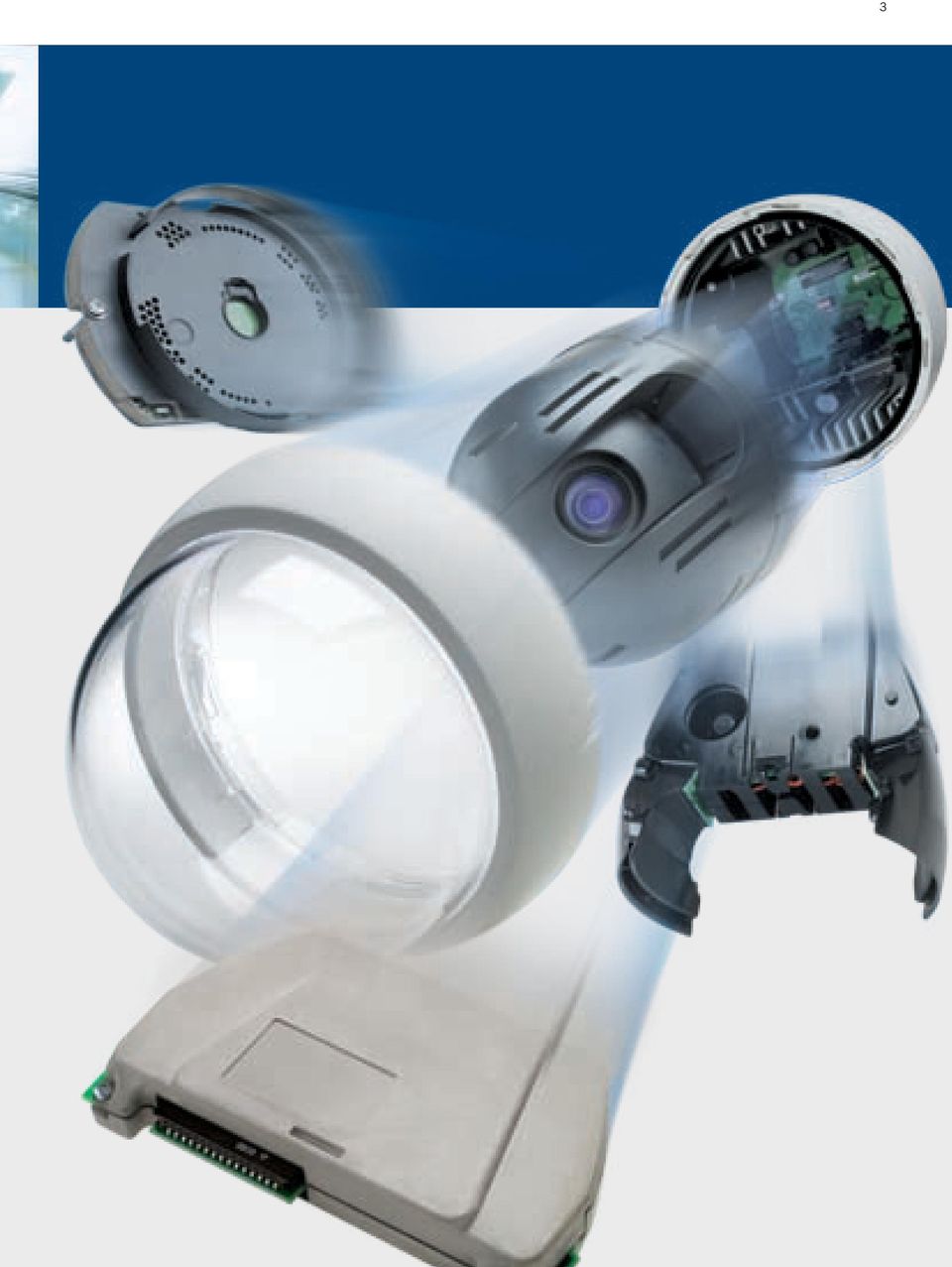

4 4 A CCTV- rendszer fejlesztése most olyan egyszerű, mintha csak egy villanykörtét cserélne ki Az rugalmas, cserélhető moduljai lehetővé teszik, hogy olyan módosítást hajtson végre, amilyenre csak szüksége van anélkül, hogy új rendszert vásárolna, vagy új kamerákat telepítene. Ez az utolsó kamerarendszer, amelyet meg kell vásárolnia: az egyetlen rendszer, mely garantálja, hogy biztonsági befektetése a jövőben is használható legyen. Csak távolítsa el a burát... Vegye ki a menet közben cserélhető, fix kameramodult Helyezze be az új, menet közben cserélhető PTZ-kameramodult És helyezze vissza a burát. 200-as, 300-as vagy 500i CPU-modulok és PTZ-kameramodul szükséges az 100-as sorozatú dóm forgató, billentő és zoomolható (PTZ) funkciójához.

5 5 Ahogy a biztonsági szükségletek változnak, kiterjesztheti a rendszer használatát úgy, hogy egyszerűen csak kicseréli a CPU-t, kamerát és/vagy a kommunikációs modulokat. A fő egység érintetlen marad. Így ma elkezdheti egy 100-as sorozatú kamerával, mely a legtöbb alapvető tulajdonsággal rendelkezik, és holnap egy fejlett 500i sorozatú PTZ-kamerára válthat képstabilizátorral, mozgáskövetéssel és riasztáskezeléssel és mindezt olyan könnyen és gyorsan, mintha csak egy villanykörtét cserélne ki. 100-as sorozat 200-as sorozat 300-as sorozat 500i sorozat Dómtípus Fix dóm Nagy sebességű PTZ Nagy sebességű PTZ Nagy sebességű PTZ Optikai zoomtartomány 5x, 10x 18x 18x, 26x, 36x 18x, 26x, 36x Szabványos jellemzők Teljesen cserélhető CPU-, kommunikációs modul és menet közben cserélhető kameramodulok 540 TVL nagy felbontású kamera 1 1 Széles dinamikatartományú kamera Day/night infravörös kamera SensUp képintegráció UTP- és koax átvitel Hibrid analóg/ip-csatlakozás Bilinx távoli beállítás Kábelkompenzálás Ütésálló, vandálbiztos burkolat Bővített funkciók AutoTrack II tárgykövetés Video-mozgásérzékelő Digitális képstabilizálás Adatvédelmi maszkolás és részlegürítés Programozható riasztáskezelési szabályok 1 kizárólag 36x modelleknél

6 6 Lásson mindent kivételes tisztaságban és tartsa kézben az irányítást Az kamera a legmodernebb technológiával felszerelt. Arra tervezték, hogy optimális képtisztaságot, kameravezérlést és érzékenységet eredményezzen. Bármilyen helyzet áll is elő, a Bosch technológia megkönnyíti a képtisztaság elérését. Nagyfelbontású optika Az akár 540 TV-soros vízszintes felbontással több TV-sort hoz létre, mint a hagyományos CCTV-kamerák, ami hihetetlen mértékben élesebb képet eredményez a tisztább és pontosabb azonosítás érdekében.

7 7 Pontos kameravezérlés A Bosch által szabadalmaztatott, arányos zoomolási technológia automatikusan csökkenti a pásztázási és döntési sebességet a zoomolás mélységének arányában, biztosítva ezzel a pontos kameravezérlést a zoomolás szintjétől függetlenül. Az AutoPivot automatikusan 180 -kal forgatja el a kamerát, amikor a döntése túlhaladt a függőleges pozíción, hogy megfelelő képelrendezést tegyen lehetővé. Fejlett érzékenység A SensUp zárvezérlő automatikusan lassítja a zársebességet egészen egy teljes másodpercre, ezzel úgy megnövelve az érzékenységet, hogy 50-szer tisztább képminőséget ad gyenge fényviszonyok között. Megnövelt zoom Remek közeli felvételeket készíthet a zoom objektívekkel 18x-tól 26x-ig, vagy az ágazatban kiemelkedő 36x opció és egy teljes 12x digitális zoom is rendelkezésre áll, ha már elérte az optikai zoom határát. Széles dinamikatartománnyal Széles dinamikatartomány nélkül Széles dinamikatartomány Az kamerák fejlett háttérfény-kompenzációs technológiát is tartalmaznak, mely drámai mértékben, akár 128- szorosára megnöveli a dinamikatartományt, vagyis tiszta képvisszaadást produkál extrém módon kontrasztos környezetben is. Day/night működési lehetőség A day/night kamerák önműködően kapcsolnak színesről monokróm módra, fokozva az érzékenységet az infravörös megvilágításhoz, hogy alacsony fényviszonyok között is csúcsminőségű képeket közvetítsenek.

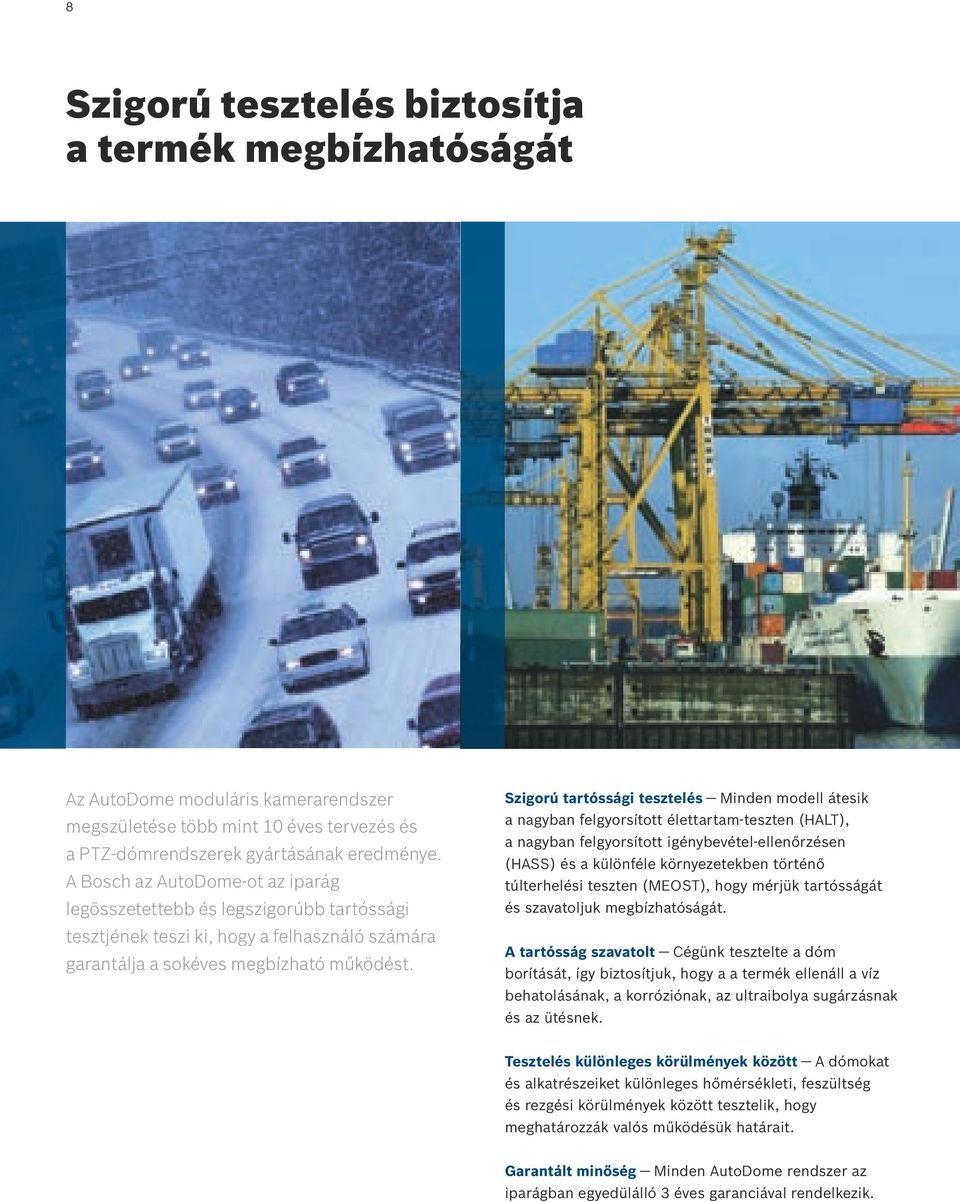

8 8 Szigorú tesztelés biztosítja a termék megbízhatóságát Az moduláris kamerarendszer megszületése több mint 10 éves tervezés és a PTZ-dómrendszerek gyártásának eredménye. A Bosch az -ot az iparág legösszetettebb és legszigorúbb tartóssági tesztjének teszi ki, hogy a felhasználó számára garantálja a sokéves megbízható működést. Szigorú tartóssági tesztelés Minden modell átesik a nagyban felgyorsított élettartam-teszten (HALT), a nagyban felgyorsított igénybevétel-ellenőrzésen (HASS) és a különféle környezetekben történő túlterhelési teszten (MEOST), hogy mérjük tartósságát és szavatoljuk megbízhatóságát. A tartósság szavatolt Cégünk tesztelte a dóm borítását, így biztosítjuk, hogy a a termék ellenáll a víz behatolásának, a korróziónak, az ultraibolya sugárzásnak és az ütésnek. Tesztelés különleges körülmények között A dómokat és alkatrészeiket különleges hőmérsékleti, feszültség és rezgési körülmények között tesztelik, hogy meghatározzák valós működésük határait. Garantált minőség Minden rendszer az iparágban egyedülálló 3 éves garanciával rendelkezik.

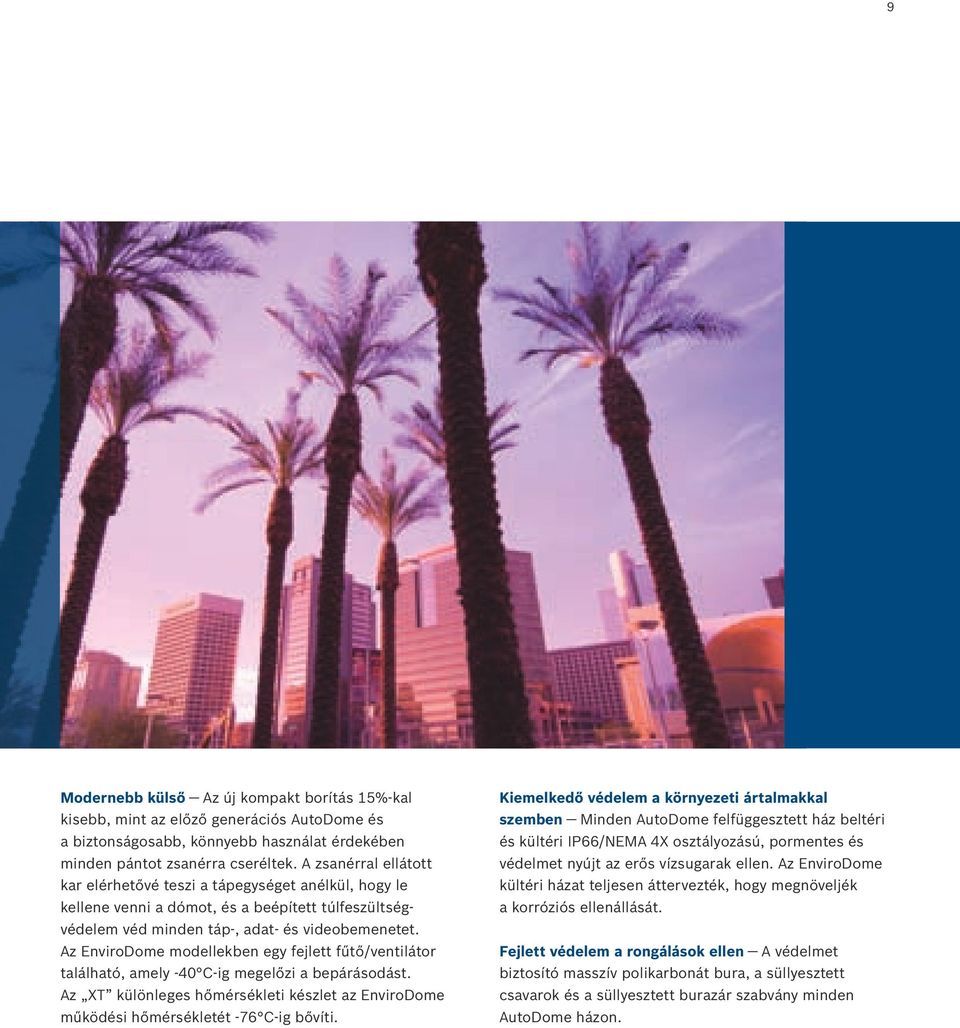

9 9 Modernebb külső Az új kompakt borítás 15%-kal kisebb, mint az előző generációs és a biztonságosabb, könnyebb használat érdekében minden pántot zsanérra cseréltek. A zsanérral ellátott kar elérhetővé teszi a tápegységet anélkül, hogy le kellene venni a dómot, és a beépített túlfeszültségvédelem véd minden táp-, adat- és videobemenetet. Az EnviroDome modellekben egy fejlett fűtő/ventilátor található, amely -40 C-ig megelőzi a bepárásodást. Az XT különleges hőmérsékleti készlet az EnviroDome működési hőmérsékletét -76 C-ig bővíti. Kiemelkedő védelem a környezeti ártalmakkal szemben Minden felfüggesztett ház beltéri és kültéri IP66/NEMA 4X osztályozású, pormentes és védelmet nyújt az erős vízsugarak ellen. Az EnviroDome kültéri házat teljesen áttervezték, hogy megnöveljék a korróziós ellenállását. Fejlett védelem a rongálások ellen A védelmet biztosító masszív polikarbonát bura, a süllyesztett csavarok és a süllyesztett burazár szabvány minden házon.

10 10 Fejlett technológia az összetett lehetőségek érdekében Az moduláris kamerarendszer valódi intelligenciája a processzormodulban rejlik. Válassza az 500i sorozatú processzort, és használja ki a dómkamera legfejlettebb funkcióit. A beépített képstabilizációval, mozgásérzékelővel és a kifinomult riasztáskezeléssel az 500i felülmúlhatatlan a CCTV- iparágban. És még ha nincs is szüksége ezekre a fejlett lehetőségekre most, az új modularitása lehetővé teszi, hogy gyorsan és könnyen fejlesszen a jövőben. Az AutoTrack II a virtuális maszkolással pontosan követi a megfigyelt alanyokat anélkül, hogy megzavarnák a hajladozó fák, vagy egyéb mozgó tárgyak. AutoTrack II A Bosch forradalmian új és díjnyertes automatikus mozgásérzékelő rendszere, az AutoTrack tovább javult az 500i sorozatban. Olyan fejlett DSP-technológiát tartalmaz, mely valós idejű videofeldolgozást tesz lehetővé az egyenletes tárgykövetés érdekében. Az új AutoTrack II rendelkezik azzal a képességgel is, hogy folyamatosan kövessen egy tárgyat még akkor is, ha az adatvédelmi maszk mögött halad el. Ez a rendszer is a Bosch egyedülálló virtuális maszkolási technológiáját alkalmazza, mely láthatatlan maszkokat készít, hogy a kamera ne vegye figyelembe az azon a területen történő mozgást. Így az AutoTrack II nem veszi figyelembe a lényegtelen, háttérben történő mozgást, és ez ideálissá teszi beltéri és szabadtéri alkalmazásokban. Video-mozgásérzékelés (VMD) Az 500i sorozattal a mozgásérzékelő szoftver konfigurálható, hogy fontosságuk szempontjából, többszörös előbeállítású pozíciókkal területeket hozzon létre a mozgásérzékeléshez. Az VMD sokkal pontosabb, mint a kamera fókuszmotorjának mozgásán alapuló érzékelés, amelyen más kamerák működése alapul. A VMD kihasználja a Bosch virtuális maszkolást is, hogy mozgás szempontjából figyelmen kívül hagyja az előre meghatározott területeket.

11 11 Az 500i sorozat fejlett képstabilizációs szoftverével a kamerarezgés megszűnik, és kivételesen tiszta kép jön létre. Adatvédelmi maszkolás Elsőrangú adatvédelmi maszkolás A hagyományos maszkoktól eltérően ezek három, négy vagy öt sarkon konfigurálhatók, hogy a felvétel összetettebb alakokat fedhessen le. Választhat fekete, fehér, vagy elmosódott maszkot. Ez elengedhetetlen funkció, amikor adatvédelemre van szükség, de a mozgásérzékelés is fontos. Digitális képstabilizáció Ahogy a zoomolási tartomány nő, a képstabilizáció egyre fontosabbá válik. Az 500i sorozat képstabilitási algoritmusai megszüntetik a kamerarezgést a kiemelkedő képtisztaság érdekében. A Bosch ezt a tisztaságot anélkül éri el, hogy csökkentené a kamera érzékenységét, vagy a képminőséget. Fejlett riasztásvezérlés Ez az új koncepció a rugalmasság terén messze túlhaladja a megszokott riasztáskezelést. A legalapvetőbb formájában egy szabály határozza meg, hogy mely bemenet(ek)et és mely kimenet(ek)et aktiváljá(k). Összetettebb formájában egy szabály programozható be, amelynek alapján a rendszer elfogadja a bemenet(ek) kombinációját és adott billentyűzetparancs(ok)at a dómfunkció végrehajtására. Gyakorlatilag korlátlan a programozható kombinációk száma, így a szabványos dómszoftver alkalmazható bármely alkalmazáshoz.

12 12 Az IP-rugalmasság és integráció maximálisan megtérülő befektetést jelent Az új most már IP-képes moduláris kamerarendszere így tökéletes technológiai hidat képez a hagyományos analóg rendszerek és az előnyös digitális videomegoldások között. Más IP-dómoktól eltérően az használatával nem szűnik meg az IPmodellek egyik funkciója sem. Őrizze meg a szükséges tulajdonságokat, miközben fejleszti a csatlakozási lehetőségeket és a kommunikációt. Az kamerák a képeket hatékonyan rögzítik és tárolják MPEG-4 kódolást és tömörítést használva: ez a megoldás DVD-minőségű 4CIF videót közvetít, akár 30 kép/másodperc sebességgel. A háromszoros jelátvitel, a sávszélesség szabályozása és a csoportadási lehetőségek a legjobb képminőséget és felbontást biztosítják, miközben hatékonyan felhasználják a sávszélességet és a tárolóeszköz tulajdonságait. Azok számára, akik nem állnak készen a teljes IP-átállásra, az valódi hibrid csatlakozást tesz lehetővé. Az IP és az analóg formátumok egyidejű támogatásával az lehetővé teszi, hogy a felhasználó saját igényei szerint térjen át az IP-re. Jelentős analóg technológiájú befektetése nem vész el, amikor az IPtechnológiára való áttérés mellett dönt. Saját tempójában térhet át az IP-re egyszerre, vagy kameránként. Ahelyett, hogy rákényszerítenénk, hogy az egyiket, vagy a másikat használja, mindkettőt biztosítjuk ügyfeleinknek. Az moduláris kamerarendszer maximalizálja a befektetés megtérülését azáltal, hogy könnyen integrálható a teljes Bosch felügyeleti termékcsaládba az Allegiant mátrixkapcsolóktól a DiBos és Divar digitális rögzítőkön át a VIDOS IP-alapú videokezelő rendszerig. A teljes Bosch termékcsalád kombinációjával lehetővé válik, hogy egyetlen megbízható gyártóra kelljen hagyatkoznia egy integrált, olcsón fenntartható CCTV-rendszerrel, bármely alkalmazás esetén.

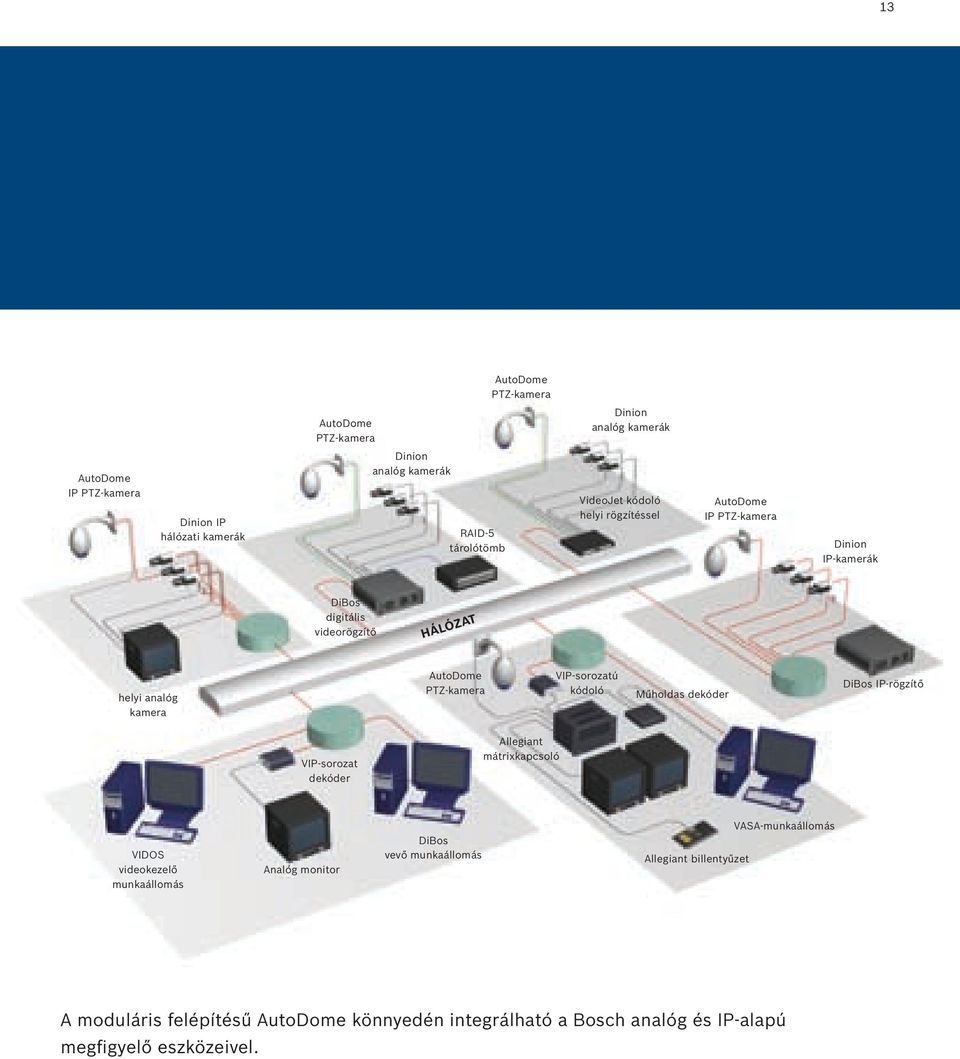

13 13 PTZ-kamera PTZ-kamera Dinion analóg kamerák IP PTZ-kamera Dinion IP hálózati kamerák Dinion analóg kamerák RAID-5 tárolótömb VideoJet kódoló helyi rögzítéssel IP PTZ-kamera Dinion IP-kamerák DiBos digitális videorögzítő HÁLÓZAT helyi analóg kamera PTZ-kamera VIP-sorozatú kódoló Műholdas dekóder DiBos IP-rögzítő VIP-sorozat dekóder Allegiant mátrixkapcsoló VIDOS videokezelő munkaállomás Analóg monitor DiBos vevő munkaállomás Allegiant billentyűzet VASA-munkaállomás A moduláris felépítésű könnyedén integrálható a Bosch analóg és IP-alapú megfigyelő eszközeivel.

14 14 Egy megoldás, amelyre csak a Bosch képes Senki sem rendelkezik nagyobb tapasztalattal a CCTV terén, mint a Bosch, melynek gyökerei az iparág kezdetéig nyúlnak vissza. Mi mutattuk be az egyik első PTZ-dómkamerát több mint egy évtizeddel ezelőtt, és azóta is erre a technológiára építünk. Mi hoztuk létre az első típust belső automatikus követési technológiával, és most az első moduláris dómkameraplatformot is. A Bosch az iparág vezetője, világszerte telepített rendszerek ezreivel. A világ öt legnagyobb repülőtere közül négy megfigyelést használ, ahogy tömegközlekedési központok, kormányépületek, városközpontok, kaszinók, börtönök, bankok, kiskereskedelmi egységek is. A Bosch márkanév a minőség szinonimája az egész világon.

15 15

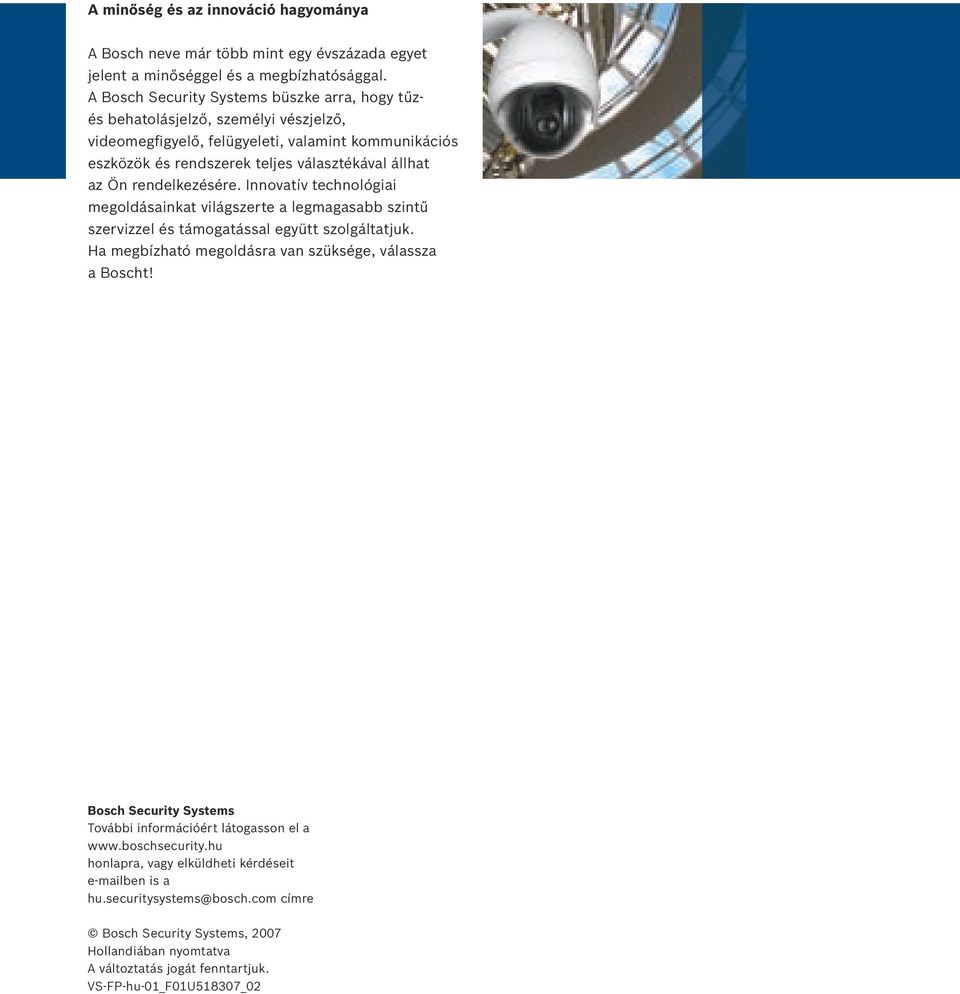

16 A minőség és az innováció hagyománya A Bosch neve már több mint egy évszázada egyet jelent a minőséggel és a megbízhatósággal. A Bosch Security Systems büszke arra, hogy tűzés behatolásjelző, személyi vészjelző, videomegfigyelő, felügyeleti, valamint kommunikációs eszközök és rendszerek teljes választékával állhat az Ön rendelkezésére. Innovatív technológiai megoldásainkat világszerte a legmagasabb szintű szervizzel és támogatással együtt szolgáltatjuk. Ha megbízható megoldásra van szüksége, válassza a Boscht! Bosch Security Systems További információért látogasson el a honlapra, vagy elküldheti kérdéseit ben is a hu.securitysystems@bosch.com címre Bosch Security Systems, 2007 Hollandiában nyomtatva A változtatás jogát fenntartjuk. VS-FP-hu-01_F01U518307_02
