2 Az alkalmazott szimbólumok magyarázata Az útmutató használatát segítœ szimbólumok: FIGYELMEZTETÉS Kezelési leírás Programozási útmutatás Itt olyan fontos biztonsági útmutatások találhatók, melyeket a személyi- vagy tárgyi sérülés megelœzése érdekében feltétlenül el kell olvasni! Itt mechanikus, vagy elektromos csatlakozási útmutatás található. A vezérlést a legtöbb kezelœelem csatlakoztatása után elœször be kell programozni. Mıködés ellenœrzés A legtöbb szerkezeti elem csatlakoztatása után ellenœrizni lehet a vezérlésének mıködését. Ez azért célszerı, hogy egy esetleges hiba azonnal felismerhetœvé váljék és fölösleges hibakeresési idœt lehessen megtakarítani. Kapcsolási- és csatlakozási rajzok Vezérlés, hajtás stb. szimbólumai: Szimb. Jelentése Szimb. Jelentése 1 2 Mıködés, hálózati feszültség Impulzusadás Hiba TOR AUF (KAPU KI) TOR ZU (KAPU BE) TOR HALB AUF (FÉLIG KI) Halt (Állj) KülsŒ kezelœelemek Elektronikus antenna KülsŒ fénysorompó Adó (optikai érzékelœ, fénysorompó) VevŒ (optikai érzékelœ, fénysorompó) Záróél biztosítás Fordulatszám érzékelœ N N ErŒkorlátozás TOT AUF (KAPU KI) ErŒkorlátozás TOR ZU (KAPU BE) Nyitvatartási idœ ElŒzetes figyelmeztetœ idœ Karbantartás Vezérléshez Huzalfeszítés kapcsoló ÖsszekötŒ vezeték Mellékajtó állapotjelzœ - kapcsoló 2

3 1. Tartalomjegyzék Fejezet Oldal Ábrák Hátsó borító belsœ oldalán Az alkalmazott szimbólumok magyarázatai 2 1. Tartalomjegyzék 3 2. Fontos! Munkakezdés elœtt feltétlenül olvassa el 4 3. A Control vezérlésének üzembe helyezése 3.1 Vezérlés és kapumozgatás összekapcsolása Dynamic / Dynamic Dynamic Vezérlés és kaputábla összekapcsolása Referenciapont beállítása Dynamic / Dynamic Dynamic ErŒkorlátozás és véghelyzetek beállítása Záróél biztosítások csatlakozása 4.1 Záróél biztosítás (TOR ZU (KAPU BE) - kapu alsó oldala) Záróél biztosítás (TOR AUF (KAPU KI) - kapu felsœ oldala) BŒvítések csatlakoztatása és üzembe helyezése 5.1 Automatikus becsukódás Rádió távvezérlés KülsŒ kezelœelemek (mıködési leírás) rendszer-csatlakozó dugóval rendszer-csatlakozó dugó nélkül KülsŒ fénysorompó Véghelyzet jelzések (relék) JelzŒlámpák Lámpavezérlés Melléklet 6.1 Kapcsolási rajzok Control kapcsolási rajza Control kapcsolási rajza Vizsgálati útmutató Mıködési- és hibaüzenetek a kijelzœben 31 3

4 2. Fontos! Munkakezdés elœtt feltétlenül olvassa el! Ezt a vezérlést csak szakképzett és szakmailag kioktatott szerelœ csatlakoztathatja és helyezheti üzembe! E leírás értelmében az számít szakképzett és minœsített személynek, akit elektromos szakember kellœen kioktatott, vagy munkája közben felügyel és azáltal képes az elektromosság által keletkezœ veszélyhelyzetek felismerésére. Ezenkívül e személynek megfelelœ minœsítéssel kell rendelkeznie, elsœsorban a vonatkozó elektrotechnikai elœírások ismeretében, az értelemszerıen használandó biztonsági felszerelések használatában, és az elsœsegély nyújtásban. A kábelezési munka elœtt a vezérlést feltétlenül feszültségmentesíteni kell. Vegye figyelembe a helyileg érvényes biztonságtechnikai elœírásokat! Mindenképpen külön kell vezetni a hálózati- és a vezérlési vezetékeket! A vezérlœ feszültség 24 V DC. A vezérlés üzembe helyezése elœtt gyœzœdjék meg arról. hogy a kapu veszélyhelyzetet képezœ körzeten belül személy, vagy idegen tárgy nem található, mert némely beállítás alatt a kapu mozgásban van! Üzembe helyezés elœtt ellenœrizze minden meglevœ veszély-elhárító berendezés mıködését. A hajtást csak a kapu zárt helyzetében szerelje! A kapu üzemben tartóját, vagy helyettesét a berendezés üzembe helyezése után annak kezelésrœl tájékoztatni kell! Kábelt a vezérlés felsœ oldalába bevezetni nem szabad. Mıszaki okból a kaput a bekapcsolás utáni elsœ alkalommal a vezérlés teljesen kinyitja. A programozáshoz a fœ áramköri lemezen (NYÁK) található 511 jelı programozó kapcsolót az ON állásba kell hozni. Üzembe helyezés után ezt a kapcsolót feltétlenül az OFF állásba kell állítani, hogy a vezérlés védett legyen a szándékolatlan átprogramozás ellen. Figyelem! IP 65 védelem szerelése esetén: LegkésŒbb az üzembe helyezés után a dugaszolható hálózati csatlakozást állandó kábelezéssel kell helyettesíteni! Ekkor minden pólust leválasztó kapcsolót kell alkalmazni! A figyelmeztetœ útmutatások meg nem tartása személyi-, vagy tárgyi sérülést okozhat. 4

5 3. Control vezérlésének üzembe helyezése 3.1 A vezérlés és kapu mozgatás összekapcsolása A csatlakozásokat a vezérlésben a B ábrán szerint végezze el B/1 kép: Csatlakozások a C 120 vezérlésében B/2 kép: Csatlakozások a C 123 vezérlésében Csatlakozások a vezérlésben: 50. VédŒvezetŒ csatlakozó kapocs 51. Hálózat bevezetése a hajtáshoz 52. Fordulatszám érzékelœ csatlakozó hüvelye A kapcsolási rajzok jelmagyarázata: Csatlakozó kapcsok: X3 Hajtás X3a Motor Dugós csatlakozások: X40 Hajtás fordulatszám érzékelœje X41 Motor fordulatszám érzékelœje 5

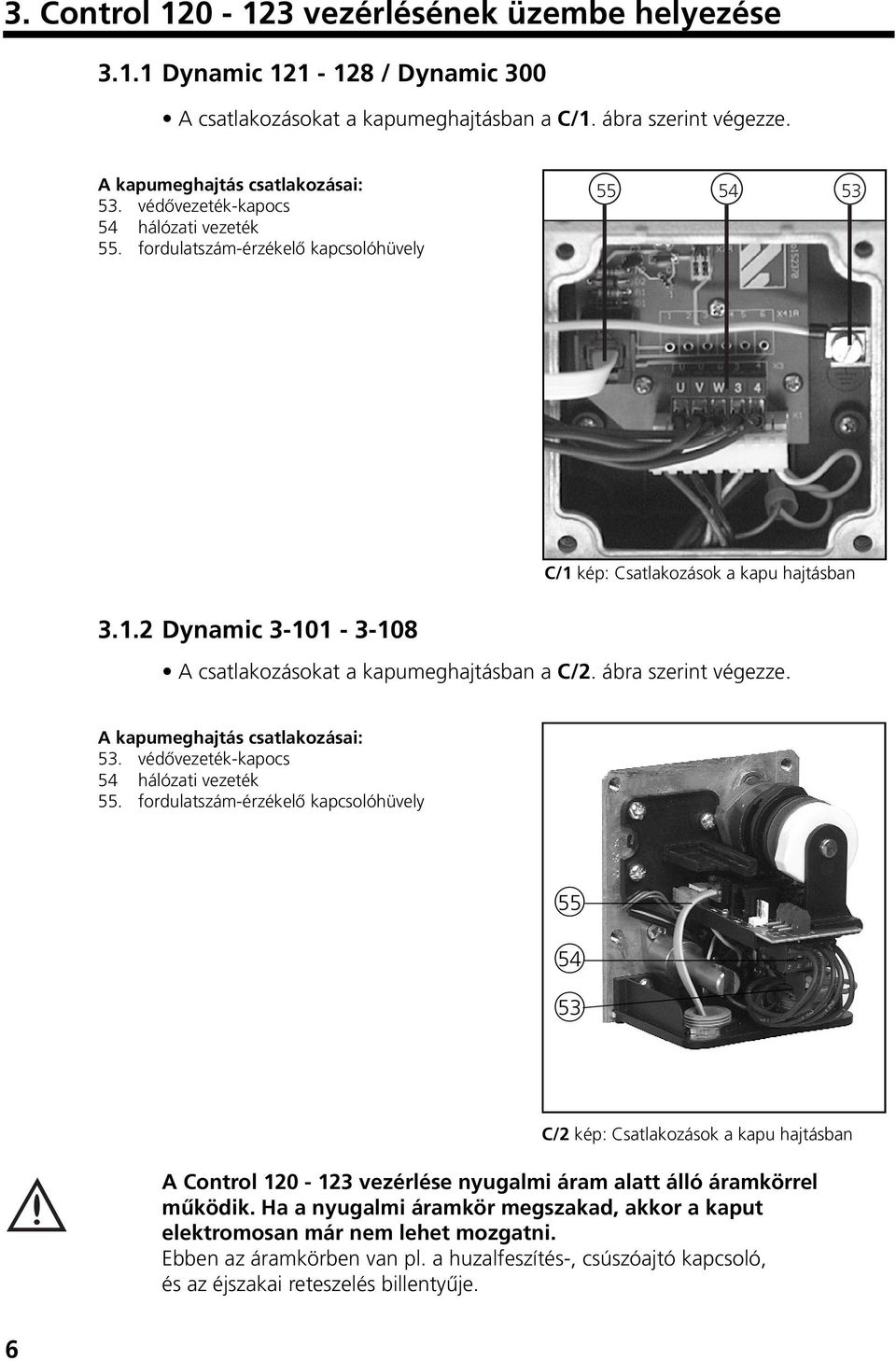

6 3. Control vezérlésének üzembe helyezése Dynamic / Dynamic 300 A csatlakozásokat a kapumeghajtásban a C/1. ábra szerint végezze. A kapumeghajtás csatlakozásai: 53. védœvezeték-kapocs 54 hálózati vezeték 55. fordulatszám-érzékelœ kapcsolóhüvely C/1 kép: Csatlakozások a kapu hajtásban Dynamic A csatlakozásokat a kapumeghajtásban a C/2. ábra szerint végezze. A kapumeghajtás csatlakozásai: 53. védœvezeték-kapocs 54 hálózati vezeték 55. fordulatszám-érzékelœ kapcsolóhüvely O 55 O 53 O 54 C/2 kép: Csatlakozások a kapu hajtásban A Control vezérlése nyugalmi áram alatt álló áramkörrel mıködik. Ha a nyugalmi áramkör megszakad, akkor a kaput elektromosan már nem lehet mozgatni. Ebben az áramkörben van pl. a huzalfeszítés-, csúszóajtó kapcsoló, és az éjszakai reteszelés billentyıje. 6

7 3. Control vezérlésének üzembe helyezése 3.2 Vezérlés és kaputábla összekapcsolása Huzalfeszítés biztosítás csatlakoztatása (csak a Dynamic esetén) Csatlakoztassa a rendszerkábelt erre a hüvelyre. Jelmagyarázat: Kapcsoló (dugós csatlakozó): S5 Mellékajtó állapotjelzœ - kapcsoló S6 Huzalfeszítés kapcsoló Kapcsoló (csavaros kapcsok): S5a * Mellékajtó állapotjelzœ - kapcsoló S6a * Huzalfeszítés kapcsoló S6b * Huzal helyzetbiztosítás Dugós csatlakozások: X30 áróél biztosítás (a vezérlésben) X7a Spirálvezeték X7d Huzalfeszítés kapcsoló X7e Optikai érzékelœ vevœ X7f ÖsszekötŒ vezeték X7g Mellékajtó állapotjelzœ - csatlakozás X7j Optikai érzékelœ adó X7m Huzalfeszítés kapcsoló X7n ÖsszekötŒ vezeték Csatlakozó kapcsok: X2c Nyugalmi áramkör (a vezérlésben) X7b Nyugalmi áramkör X7c Spirálvezeték X7h Nyugalmi áramkör X7l Huzalfeszítés kapcsoló Tájékoztatás: A következœ mıködés ellenœrzéskor az optikai érzékelœnek (adó és vevœ) nem szabad bekapcsolva lennie. * Csatlakoztatáskor el kell távolítani a rövidre záró áthidalást. Amennyiben ilyen van 7

8 3. Control vezérlésének üzembe helyezése Csatlakoztassa a vezérlés hálózati csatlakozó dugóját egy épülethez tartozó CEE-szabvány szerinti 16 A dugaszoló aljzatba. Ügyeljen arra, hogy a dugaszoló aljzat a vezérlés típustábláján feltüntetett feszültség alatt álljon. A Control esetében: legyen gondja rá, hogy a mágneses mezœ jobbra forgó legyen! A hálózati csatlakozás és hajtás kábelezés mıködés ellenœrzése Ügyeljen a következœ beállításoknál arra, hogy a kapu teljesen be, vagy teljesen ki SOHA ne menjen. A kaput a mechanikai véghelyzetei elœtt legalább 50 cm-el a HALT (ÁLLJ) (13) billentyıvel állítsa meg. Vezesse a kaput kézzel félig nyitott helyzetbe. Kapcsolja be a hálózati feszültséget. Ekkor világítania kell a billentyızet BETRIEBSSPANNUNG (ÜZEMI FESZÜLTSÉG) jelzœlámpának (1). Ha nem világít, akkor olvassa el a vizsgálati útmutató 'nincs feszültség' pontját. Nyomja meg a kapu TOR AUF (KAPU KI) (11) billentyıt. Ekkor a kapunak ki kell nyílnia. Ha a kapu becsukódik, akkor nyomja meg a HALT (ÁLLJ) billentyıt, és cserélje fel a hajtás fázisait. Ha a kapu nem mozdul: lásd a vizsgálati útmutató 'impulzus adás után nincs reakció' pontját. A biztonsági áramkör mıködésének ellenœrzése Hozza az összes biztonsági elemet egyenként mıködési helyzetbe. Ekkor a kapunak elektromosan már nem szabad elmozdulnia. Ha mégis ez történne, akkor ellenœrizze a biztonsági elemek elektromos csatlakozásait. Kapcsolja ki a hálózati feszültséget. 8

9 3. Control vezérlésének üzembe helyezése 3.3 Referenciapont beállítása Dynamic és Dynamic 300 Dynamic : Vezesse a kaput kézzel a ZU (BE) helyzetbe. Dynamic 300: Szerelje a vezetœsínt a ZU (BE) állásban. Nyissa ki a kapu hajtásán található átlátszó fedelet. Reteszelje ki a kapcsoló orsót a piros üresjárati kar (19) elœre hajtásával és a futókerék belsœ menesztœ tárcsájának (20) orsó irányba való elnyomásával (lásd D/1 kép). Forgassa a recézett kereket (21) az óramutató irányában addig, ameddig a kapcsolószán (22) kb. 5 mm távolságra nem lesz a kapcsolóorsó lesarkított vállától (lásd D/1 kép). Reteszelje ismét a menesztœ tárcsát és biztosítsa azt az üresjárati kar hallható bekattintásával ca. 5 mm D/1 kép: Referenciapont beállítása (a kapu csukva van) A kaput ekkor kézzel teljesen ki kell nyitni. Forgassa most a kis recézett kerékkel (23) a beállító orsót addig, amíg a referenciapont kapcsolót (24) a kapcsolószán mıködésbe nem hozza (lásd D/2 kép). Ezután a kisebb recézett kereket (23) még 1-2 fordulattal forgassa el az óramutatóval ellentétes irányban.

10 3. Control vezérlésének üzembe helyezése D/2 kép: Referenciapont beállítása (a kapu nyitva van) Ezután ismét szerelje vissza az átlátszó fedelet Dynamic A kaput kézzel tolja a KAPU NYIT mechanikai végállásba. 2. Nyissa fel a kapumeghajtás fedelét. 3. Oldja ki a kapcsolóbütyök (8) zárját (J jelı hernyócsavar). 4. Úgy állítsa be a kapcsolóbütyköt (B), hogy a referenciapont-kapcsolót (G) a 7. sz. ábrán látható módon (H állás, a kapcsolóponttól kb. két foknyira) mıködésbe lépjen. 5. Zárja vissza a kapcsolóbütyköt (B) a (J jelı hernyócsavar) rögzítésével. 6. Ezután szerelje vissza a fedelet. 7. Kapcsolja be a hálózati feszültséget és mıködtesse a KAPU ZÁR nyomógombot (12). A kapu most a gyárilag elœre beállított KAPU ZÁR végállásba megy. B J ABCDEF H G D/3 kép: Referenciapont beállítása 10

11 3. Control vezérlésének üzembe helyezése 3.4 Az erœkorlátozás és véghelyzetek beállítása Tájékoztatás: A következœ beállításához a fœ NYÁK lemezen levœ S11 programozó kapcsolónak az ON állásban kell lennie. A programozás befejezése után feltétlenül gyœzœdjék meg arról, hogy ez a kapcsoló ismét az OFF állásban legyen, hogy a vezérlés védett legyen a szándékolatlan átprogramozás ellen. Kapcsolja be a hálózati feszültséget. Bekapcsolás után a vezérlés valamennyi lámpája kb. 2 másodpercre kigyullad. Az erœkorlátozás beállítása Állítsa az erœkorlátozást lehetœleg érzékenyre! Dynamic 300: A készüléknél csak a 7-15 fokozatok hatékonyak A TOR AUF (KAPU KI) erœkorlátozás (a maximális húzóerœ beállítása: Nyomja meg a P (15) billentyıt. Villog az ENDLAGE (VÉGHELYZET) (2) ellenœrzœ lámpa. Nyomogassa az M (16) billentyıt addig, amíg Villogni nem kezd a KRAFTBEGRENZUNG AUF (ERÃKORLÁTOZÁS KI) (6)ellenŒrzŒ lámpa. Röviden nyomja meg a TOR AUF(KAPU KI) (11), A beállított húzóerœ fokozatonként változik, vagy a TOR ZU (KAPU BE) (12) billentyıt. és a változás kijelzésen megjelenik a 0-tól 15-ig. Nyomja meg a P billentyıt. A programozás befejezœdött. A TOR ZU (KAPU BE) erœkorlátozás (a maximális nyomóerœ beállítása) Nyomja meg a P billentyıt. Addig nyomogassa az M billentyıt, amíg Röviden nyomja meg a TOR AUF (KAPU KI) vagy TOR ZU (KAPU BE) billentyıt. Nyomja meg a P billentyıt Villogni kezd az ENDLAGE (VÉGHELYZET) ellenœrzœ lámpa. Villogni nem kezd a KRAFTBEGRENZUNG ZU (ERÃKORLÁTOZÁS KI) (7) ellenœrzœ lámpa. A beállított nyomóerœ fokozatonként változik, és a változás kijelzésen megjelenik a 0-tól 15-ig. A beállított húzóerœ tárolódik, a programozás befejezœdött. Mıködés ellenœrzése: Az érzékenyre beállított erœkorlátozásnál a kapu megszakítás nélkül nyitható és csukható. A véghelyzetek beállítása TOR AUF (KAPU KI) véghelyzet beállítása: Durva beállítás: Nyomja meg a P billentyıt A kaput vezesse a billentyı nyomva tartásával (biztonsági üzemben) a kívánt véghelyzetbe. Nyomja meg a P billentyıt Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Az ellenœrzœ lámpa tartósan világít. 11

12 3. Control vezérlésének üzembe helyezése Finombeállítás: Nyomja meg a P billentyıt Röviden nyomogassa a TOR AUF (KAPU KI), vagy a TOR ZU (KAPU BE) gombot Nyomja meg a P billentyıt Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. A véghelyzet ekkor kb. 3 mm mértékben valtozik és ezt világító pont kijelzés szemlélteti. A programozás ezzel befejezœdött. A TOR ZU (KAPU BE) véghelyzet beállítása: Durva beállítás: Nyomja meg a P billentyıt. Nyomogassa az M billentyıt addig, amíg A kaput vezesse a billentyı nyomva tartásával (biztonsági üzemben) a kívánt véghelyzetbe. Nyomja meg a P billentyıt. Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Villogni nem kezd az ENDLAGE ZU (VÉGHELYZET BE) ellenœrzœ lámpa. Az ellenœrzœ lámpa tartósan világít. Finombeállítás: Nyomja meg a P billentyıt. Nyomogassa az M billentyıt addig, amíg Röviden nyomogassa a TOR AUF (KAPU KI), vagy a TOR ZU (KAPU BE) gombot. Nyomja meg a P billentyıt. Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Villogni nem kezd az ENDLAGE ZU (VÉGHELYZET BE) ellenœrzœ lámpa. A véghelyzet ekkor kb. 3 mm mértékben valtozik és ezt világító pont kijelzés szemlélteti. A programozás ezzel befejezœdött. Tájékoztatás: A TOR HALB (KAPU FÉLIG) közbensœ véghelyzet beállítása csak a másik két- AUF (KI) és ZU (BE) véghelyzetek beállítása után lehetséges! TOR HALB (KAPU FÉLIG) közbensœ helyzet beállítása: Nyomja meg a P billentyıt. Nyomogassa az M billentyıt addig, amíg A kaput vezesse a billentyı nyomva tartásával (biztonsági üzemben) a kívánt véghelyzetbe. Nyomja meg a P billentyıt. Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Villogni nem kezd a TOR HALB (KAPU FÉLIG) ellenœrzœ lámpa. Az ellenœrzœ lámpa tartósan világít. Mıködés ellenœrzése: A kaput vezesse véghelyzetbe. Ha már elérte a véghelyzetét, akkor kigyulladnak a megfelelœ ellenœrzœ lámpák. Szükség esetén még további finombeállítást végezhet. A referenciapont kapcsolónak az áthajtás magassága felett kell mıködtetve lennie. A referenciaponton történœ áthaladásnál röviden kigyullad az IMPULSGABE (IMPULZUSADÁS) ellenœrzœ lámpa. 12 * Biztonsági üzem: a kapu a gomb megnyomásával és nyomva tartásával TOR AUF (KAPU KI) illetve TUR ZU (KAPU BE) irányú mozgásban van.

13 4. Záróél biztosítás csatlakozása 4.1 Záróél biztosítás (TOR ZU ( KAPU BE) - alsó oldala) A mıködés: A záróél biztosítás ellenœrzi a kapu alsó záróprofilját. Ha a kapu becsukáskor az egy akadályba ütközik, akkor a záróél biztosítás a mozgást leállítja és az akadály egy következœ nyitásnál elhárítható. A záróél biztosítás csatlakozása Dugja be az optikai érzékelœ dugókat a kapu záróprofiljába és elektromosan csatlakoztassa. Jelmagyarázat: Programozó kapcsoló: S2b Öntartó üzemmód Kapcsoló (dugós csatlakozó): S5 Mellékajtó állapotjelzœ - kapcsoló S6 + Huzalfeszítés kapcsoló Kapcsoló (csavaros kapcsok): S5a * Mellékajtó állapotjelzœ - kapcsoló S6a * + Huzalfeszítés kapcsoló S6b * Huzal helyzetbiztosítás Dugós csatlakozások: X30 Záróél biztosítás X7a Spirálvezeték X7d + Huzalfeszítés kapcsoló X7e Optikai érzékelœ vevœ X7f ÖsszekötŒ vezeték X7g Csúszóajtó érintkezœ X7j Optikai érzékelœ adó X7m Huzalfeszítés kapcsoló X7n ÖsszekötŒ vezeték Csatlakozó kapcsok: X2c Nyugalmi áramkör (a vezérlésben) X7b Spirálvezeték X7c Spirálvezeték X7h Nyugalmi áramkör X7l Huzalfeszítés kapcsoló Optikai érzékelœk: V5 Adó V6 VevŒ * Csatlakoztatáskor el kell távolítani a rövidre záró áthidalást. + Csak Dynamic nál 13

14 4. Záróél biztosítás csatlakozása A záróél biztosítás érzékenységét az optikai érzékelœ áramköri lemezén (NYÁK) levœ kettœs kapcsolóval lehet beállítani. ON OFF ON OFF ON OFF ON OFF Max. Min. Feltétlenül legyen gondja arra, hogy lehetœleg nagy érzékenységet állítson be (maximumot)! Minél szélesebb a kapu, illetve minél nagyobb a kapu záróprofiljának fénytompító hatása, annál kisebbre [BS1]kell az érzékenységet beállítani. Kijelzések az optikai érzékelœ NYÁK lemezén: Zöld világító dióda: Sárga világító dióda: Piros világító dióda: Üzemi feszültség. Nyugalmi áramkör zárva (ki kell aludnia a huzalfeszítés biztosítás ill. Mellékajtó állapotjelzœ - kapcsoló biztosítás mıködésbe lépésekor). Optikai érzékelœ mıködési jelzése (ki kell aludnia, ha megszakad a fénysugár). Záróél biztosítás mıködés ellenœrzése: Kapcsolja be a hálózati feszültséget. Vigye a kaput a kapu AUF (KI) véghelyzetébe. Nyomja meg a kapu ZU (BE) billentyıt (12). A kapunak ekkor öntartóan be kell csukódnia. Ha nem ez történik, akkor ellenœrizze az optikai érzékelœt (lásd ellenœrzési útmutató. Nyomja össze zárás alatt a kapu záróprofilját. A kapunak ekkor meg kell állni és röviden ismét nyílni. Ha nem ez történik, akkor ellenœrizze az optikai érzékelœt (lásd ellenœrzési útmutató). Kapcsolja ki a hálózati feszültséget. Optikai érzékelœk ellenœrzési útmutatója: Évenként legalább egy alkalommal ellenœrizze az optikai érzékelœket a kapu biztonságos mıködése érdekében. 14 Az ellenœrzés céljából szakítsa meg a kapu záró-profiljának fény-útját a profil összenyomásával, vagy a dugós adó, illetve -vevœ eltávolításával. Ezután öntartással mıködœ becsukódás nem történhet. Tegye ismét szabaddá a fény útját a kapu záró-profiljában. Erre a következœ becsukódásnak ismét öntartással kell mıködnie.

15 4. Záróél biztosítás csatlakozása 4.2 Záróél biztosítás (TOR AUF (KAPU KI) - a kapu felsœ oldala), amennyiben ilyen van A mıködés: A záróél biztosítás ellenœrzi a kapu felsœ záróprofilját. Ha a kapu becsukáskor az egy akadályba ütközik, akkor a záróél biztosítás a mozgást leállítja és az akadály egy következœ nyitásnál elhárítható. A záróél biztosítás csatlakozása Kapcsolja az X32 hüvelyre a bevezetést. Dugja be az optikai érzékelœ dugókat a kapu felsœ záróprofiljába és csatlakoztassa azokat elektromosan. Kérjük, hogy további részletekért lapozza fel a záróél biztosítás beépítési útmutatóját. 15

16 5. A bœvítések csatlakozása és üzembe helyezése 5.1 Automatikus csukódás A vezérlés automatikus csukódási funkciója csak akkor áll rendelkezésre, ha a kapu alsó oldalába a záróél biztosítást beépítették. E funkció használata csak jelzœlámpákkal megengedhetœ! A mıködés: Egy nyitott kapu e funkció segítségével automatikusan ismét becsukódik, mihelyt eltelt az erre beprogramozott idœ (OFFENZEIT (NYITVATARTÁSI IDÃ)). Hogy a mozgó kapu balesetet ne okozhasson, ezen idœ elteltével a VORWARNZEIT (ELÃZETES FIGYELMEZTETà IDÃ)) tartama a alatt villognak a jelzœlámpák (csatlakozásukat lásd a 23. oldalon). (NYITVATARTÁSI IDà + ELÃZETES FIGYELMEZTETà IDà = a kapu ténylegesen nyitott helyzetének idœtartama.) A berendezés szállításakor a csukási funkció nincs programozva, tehát ki van kapcsolva. Az automatikus csukódás programozása ElŒzetes figyelmeztetœ idœ: Nyomja meg a P (15) billentyıt. Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Nyomogassa az M (15) billentyıt addig, amíg Villogni nem kezd az VORWARNZEIT (ELÃZETES FIGYELMEZTETà IDÃ) ellenœrzœ lámpa. Röviden nyomogassa a TOR AUF (KAPU KI) (11), Az elœzetes figyelmeztetœ idœ beállítása 2 sec vagy a TOR ZU (KAPU BE) (12) gombot. idœlépésekben. Maximium: 32 sec, minimum: 2 sec A beállított idœ a kijelzœn megjelenik. Nyomja meg a P (15) billentyıt. A tárolás ezzel megtörtént. Nyitvatartási idœ: Nyomja meg a P (15) billentyıt. Nyomogassa az M (15) billentyıt addig, amíg Röviden nyomogassa a TOR AUF (KAPU KI), vagy a TOR ZU (KAPU BE) gombot. Nyomja meg a P (15) billentyıt. Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Villogni nem kezd az OFFENZEIT (NYITVATARTÁSI IDÃ) ellenœrzœ lámpa. Az elœzetes figyelmeztetœ idœ beállítása 5 másodperces idœlépésekben. Maximium: 95 sec, minimum:5 sec A beállított idœ a kijelzœn megjelenik. A tárolás ezzel megtörtént. A kapu automatikus becsukódásának kikapcsoláshoz kérjük, hogy mindkét idœt '0'-ra programozza. Mıködés ellenœrzése: 16 Vezesse a kaput az AUF (KI) véghelyzetbe. A kapunak a beállított idœ után csukódnia kell.

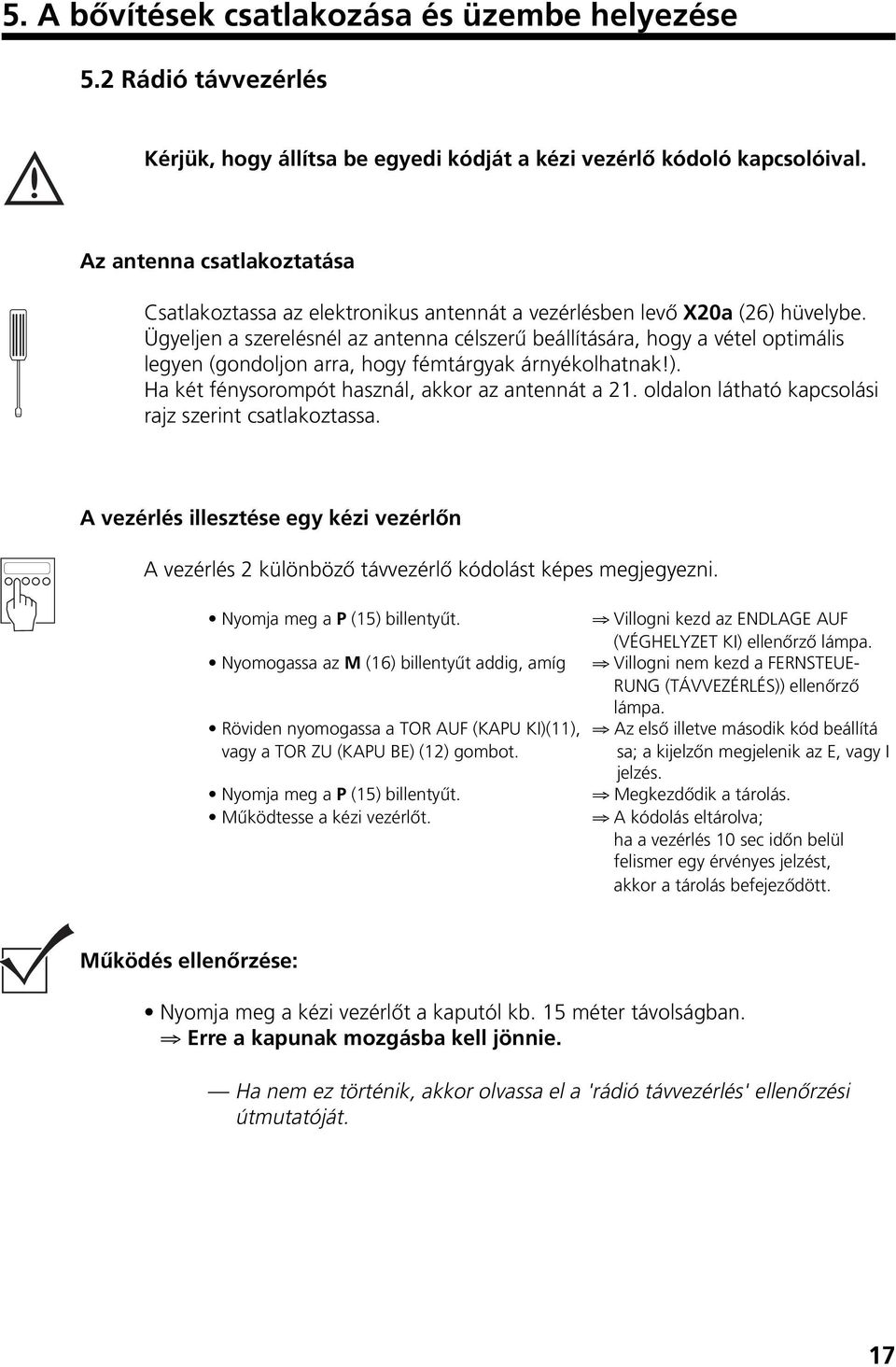

17 5. A bœvítések csatlakozása és üzembe helyezése 5.2 Rádió távvezérlés Kérjük, hogy állítsa be egyedi kódját a kézi vezérlœ kódoló kapcsolóival. Az antenna csatlakoztatása Csatlakoztassa az elektronikus antennát a vezérlésben levœ X20a (26) hüvelybe. Ügyeljen a szerelésnél az antenna célszerı beállítására, hogy a vétel optimális legyen (gondoljon arra, hogy fémtárgyak árnyékolhatnak!). Ha két fénysorompót használ, akkor az antennát a 21. oldalon látható kapcsolási rajz szerint csatlakoztassa. A vezérlés illesztése egy kézi vezérlœn A vezérlés 2 különbözœ távvezérlœ kódolást képes megjegyezni. Nyomja meg a P (15) billentyıt. Villogni kezd az ENDLAGE AUF (VÉGHELYZET KI) ellenœrzœ lámpa. Nyomogassa az M (16) billentyıt addig, amíg Villogni nem kezd a FERNSTEUE- RUNG (TÁVVEZÉRLÉS)) ellenœrzœ lámpa. Röviden nyomogassa a TOR AUF (KAPU KI)(11), Az elsœ illetve második kód beállítá vagy a TOR ZU (KAPU BE) (12) gombot. sa; a kijelzœn megjelenik az E, vagy I jelzés. Nyomja meg a P (15) billentyıt. MegkezdŒdik a tárolás. Mıködtesse a kézi vezérlœt. A kódolás eltárolva; ha a vezérlés 10 sec idœn belül felismer egy érvényes jelzést, akkor a tárolás befejezœdött. Mıködés ellenœrzése: Nyomja meg a kézi vezérlœt a kaputól kb. 15 méter távolságban. Erre a kapunak mozgásba kell jönnie. Ha nem ez történik, akkor olvassa el a 'rádió távvezérlés' ellenœrzési útmutatóját. 17

18 5. A bœvítések csatlakozása és üzembe helyezése 5.3 KülsŒ kezelœelemek A külsœ elemek különbözœ mıveleteket végeznek: ÁLLJ: : IMPULZUS: KI: BE: A hajtás tovább nem mozoghat, a mozgásban levœ kapu megáll. A kapu kinyílik (kivéve, ha a kapu az AUF (KI) véghelyzetben van, akkor bezáródik). Mozgásban levœ kaput nem lehet megállítani. A kapu kinyílik. A mozgásban levœ kapu leáll. Bekapcsolt automatikus becsukásnál a kapu TOT AUF (KAPU KI) nyitási idœ meghosszabbodik. A kapu becsukódik. A mozgásban levœ kapu leáll. Bekapcsolt automatikus becsukásnál a kapu nyitási ideje lerövidül KülsŒ kezelœelemek csatlakozása a rendszer dugós csatlakozójával Példák külsœ kezelœelem dugós csatlakozására: Command-sorozat nyomógombja * Command 201 kódoló billentyızete * Command 311 és 411 kulcsos kapcsoló KezelŒelemek csatlakozása Tájékoztatás: Több kulcsos kapcsoló ill. kódoló billentyızet csatlakozása esetén Önnek szüksége van a dugós csatlakozó rendszerhez a cikkszámú elágazóra (soros kapcsolás). Több kezelœelem csatlakoztatásához tájékoztatást talál az elágazás csatlakozási tervében. KülsŒ kezelœelem csatlakoztatása elœtt el kell távolítani az X10 (27) hüvelybœl a rövidrezáró dugót. Ekkor a kezelœelemet rendszerhez tartozó dugóval csatlakoztassa erre a hüvelyre. 18

19 5. A bœvítések csatlakozása és üzembe helyezése Mıködés ellenœrzése: Mıködtesse a külsœ kezelœelemet. Ekkor a kívánt mıködésnek be kell következnie. 19

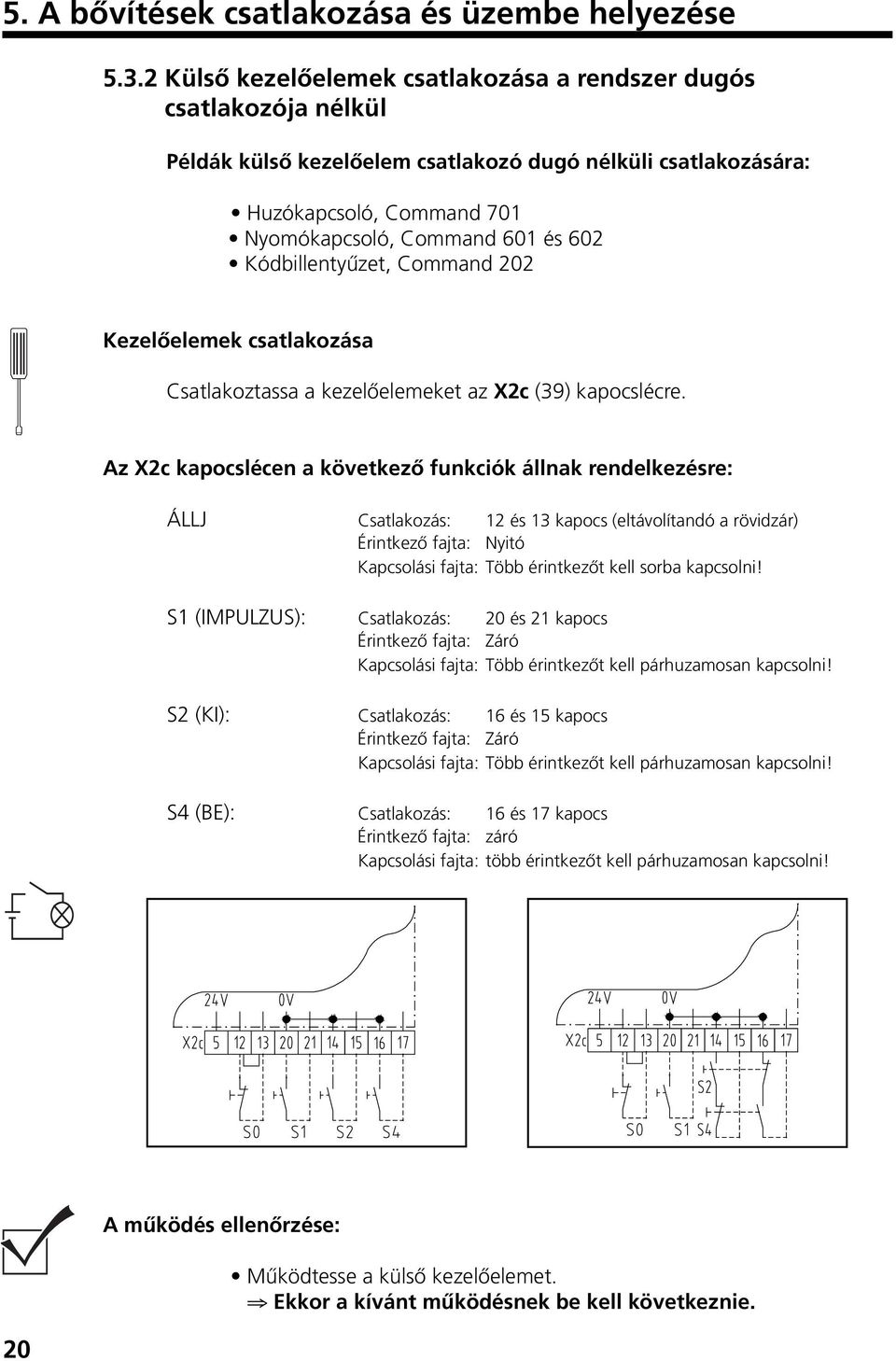

20 5. A bœvítések csatlakozása és üzembe helyezése KülsŒ kezelœelemek csatlakozása a rendszer dugós csatlakozója nélkül Példák külsœ kezelœelem csatlakozó dugó nélküli csatlakozására: Huzókapcsoló, Command 701 Nyomókapcsoló, Command 601 és 602 Kódbillentyızet, Command 202 KezelŒelemek csatlakozása Csatlakoztassa a kezelœelemeket az X2c (39) kapocslécre. Az X2c kapocslécen a következœ funkciók állnak rendelkezésre: ÁLLJ Csatlakozás: 12 és 13 kapocs (eltávolítandó a rövidzár) ÉrintkezŒ fajta: Nyitó Kapcsolási fajta: Több érintkezœt kell sorba kapcsolni! S1 (IMPULZUS): Csatlakozás: 20 és 21 kapocs ÉrintkezŒ fajta: Záró Kapcsolási fajta: Több érintkezœt kell párhuzamosan kapcsolni! S2 (KI): Csatlakozás: 16 és 15 kapocs ÉrintkezŒ fajta: Záró Kapcsolási fajta: Több érintkezœt kell párhuzamosan kapcsolni! S4 (BE): Csatlakozás: 16 és 17 kapocs ÉrintkezŒ fajta: záró Kapcsolási fajta: több érintkezœt kell párhuzamosan kapcsolni! 20 A mıködés ellenœrzése: Mıködtesse a külsœ kezelœelemet. Ekkor a kívánt mıködésnek be kell következnie.

21 5. A bœvítések csatlakozása és üzembe helyezése 5.4 KülsŒ fénysorompók A mıködés: A külsœ fénysorompó ellenœrzi a kapu áthaladási területét. Ha záráskor nincs akadály az áthaladási területen, akkor a kapu ismét teljesen kinyílik. Bekapcsolt automatikus bemenetnél a kapu TOR AUF (KAPU KI) nyitási idœt a fénysorompó kioldása meghosszabbítja. A fénysorompó csatlakozása Special 613, cikkszáma Special 614, cikkszáma Special 615, cikkszáma Állítsa a vezérlés NYÁK lemezén található S20 (36) programozó kapcsolót az OFF helyzetbe (ehhez ki kell nyitni a vezérlésben levœ fedœlemezt). Csatlakoztassa a fénysorompót az X20 (28) hüvelyhez a vezérlésben. A fénysorompó kábelezése az alábbi ábrán látható. Fénysorompó csatlakozási kapcsolási rajza: Egy további fénysorompó csatlakoztatása Állítsa a vezérlés NYÁK lemezén található S20a (36) másik programozó kapcsolót is az OFF helyzetbe (ehhez ki kell nyitni a vezérlésben levœ fedœlemezt). A második fénysorompó az X20a (26) antenna hüvelyre csatlakozik. Ha már van ezen a hüvelyen antenna egység, akkor egy adapterre (hármas elágazás, cikkszáma ) és egy lapos kábelre van szükség (cikkszáma ). 21

22 5. A bœvítések csatlakozása és üzembe helyezése 5.5 Véghelyzet jelzések (relék) A mıködés: Ha a kapu elérte a TOR AUF (KAPU KI) / TOR ZU (KAPU BE) helyzetét, akkor kapcsol a megfelelœ relé. A relé-kimet NYÁK lemeze (Cikkszáma ) Tájékoztatás: Szükség esetén Önnek a vezérlés házát egy rendszerhez tartozó, NYÁK-lemez tartóval ellátott kis tokkal kell kiegészítenie (cikkszáma ). A lapos kábel csatlakozó dugója állandóan úgy legyen bedugva, hogy a kábel a NYÁK lemez irányában legyen szögbe állítva. Kösse össze a relé NYÁK lemezt és a vezérlést a melléklet lapos kábellel. Relé NYÁK lemez: Vezérlés: X4 dugós csatlakozás X8a (33) dugós csatlakozás Véghelyzet jelzések (relék) részletes kapcsolási rajza: Jelmagyarázat: D1 D2 H1 H2 K1 K2 EllenŒrzŒ lámpa, kapu ZU (BE) EllenŒrzŒ lámpa, kapu AUF (KI) JelzŒlámpa, kapu ZU (BE) JelzŒlámpa, kapu AUF (KI) Relé, TOR ZU (KAPU BE) Relé, TOR AUF (KAPU KI) Dugós csatlakozások: X4 Relé megvezérlés X8a Véghelyzet relé (a vezérlésben) 22

23 5. A bœvítések csatlakozása és üzembe helyezése 5.6 JelzŒlámpa csatlakozások a becsukáshoz (Control 220, cikkszáma ) A mıködés: A jelzœlámpák a kapu mozgása alatt villognak. Bekapcsolt automatikus becsukásnál a jelzœlámpák még az elœzetes figyelmeztetœ idœ alatt is villognak (a programozást lásd a 16. oldalon). A relé NYÁK lemez csatlakozása A lapos kábel csatlakozó dugója állandóan úgy legyen bedugva, hogy a kábel a NYÁK lemez irányában legyen szögbe állítva. Kösse össze a relé NYÁK lemezt és a vezérlést a melléklet lapos kábellel. Relé NYÁK lemez: Vezérlés: X4a dugós csatlakozás X8b (32) dugós csatlakozás A jelzœlámpa relék részletes kapcsolási rajza: Jelmagyarázat: D40 EllenŒrzŒ lámpa SIGNALLEUCHTEN (JELZÃLÁMPÁK) F5 Hálózati biztosíték (max. 4 A) H41 JelzŒlámpa (narancsszínı) AUSFAHRT (KIMENET) H43 JelzŒlámpa (narancsszínı)einfahrt (BEMENET) K40 Relé SIGNALLEUCHTEN (JELZÃLÁMPÁK) Dugós csatlakozások: X4a Relé megvezérlés X4b Relé megvezérlés X8b JelzŒlámpa relé (a vezérlésben) 23

24 5. A bœvítések csatlakozása és üzembe helyezése 5.7 Lámpavezérlés A lámpák vezérlésének csatlakozása (Control 310, cikkszám ) A lapos kábel csatlakozó dugója állandóan úgy legyen bedugva, hogy a kábel a NYÁK lemez irányában legyen szögbe állítva. Kösse össze a relé NYÁK lemezt és a vezérlést a melléklet lapos kábellel. Relé NYÁK lemez 1 Cikkszám :: X4a dugós csatlakozás Vezérlés: X8b dugós csatlakozás (32) Relé NYÁK lemez 2 Cikkszám : X4 dugós csatlakozás Vezérlés: X8c dugós csatlakozás (34) Csatlakozó NYÁK lemez billentyı Cikkszám : X5f dugós csatlakozás Vezérlés: X5E dugós csatlakozás (31) A világítás vezérlés részletes kapcsolási rajza: Jelmagyarázat: D1 EllenŒrzŒ lámpa (KIMENET) D2 EllenŒrzŒ lámpa (BEMNET) D40 EllenŒrzŒ lámpa (JELZÃLÁMPÁK) F5 Hálózati biztosíték (max. 4A) H41 JelzŒlámpa (KIMENET) JelzŒlámpa (piros) H42 JelzŒlámpa (KIMENET) JelzŒlámpa (zöld) H43 JelzŒlámpa (BEMENET) JelzŒlámpa (piros) H44 JelzŒlámpa (BEMENET) JelzŒlámpa (zöld) K1 Relé (KIMENET K2 Relé (BEMENET) K40 Relé (JELZÃLÁMPÁK) Dugós csatlakozások: X4 Relé megvezérlés X4a Relé megvezérlés X4b Relé megvezérlés X8b JelzŒlámpa relé (a vezérlésben) X8c Útpálya szabályozó relé 24

25 5. A bœvítések csatlakozása és üzembe helyezése További világítás vezérlés részletes kapcsolási rajza: Jelmagyarázat: S30 S31 S32 Impulzus AUSFAHRT (KIMENET) Impulzus EINFAHRT (BEMENET) Automatika EIN/AUS (BE/KI) Dugós csatlakozások: X5a Billentyı csatlakozás EINFAHRT (BEMENET) X5b Billentyı csatlakozás AUSFAHRT (KIMENET) X5c Fénysorompó (opció) X5d Billentyı csatlakozás automatika EIN/AUS (BE/KI) X5e Billentyı bœvítés X5f Billentyı csatlakozó NYÁK lap X5e Billentyı csatlakozó NYÁK lap (a vezérlésben) Az idœk programozását lásd a 16. oldalon. 25

26 6. Melléklet A Control 120 / 121 vezérlésének kapcsolási rajza Vegye figyelembe a helyileg érvényes biztonságtechnikai elœírásokat! Mindenképpen külön kell vezetni a hálózati- és a vezérlési vezetékeket! A vezérlœ feszültség 24 V DC. Vigyázat törpefeszültség! Ha az X2c, X5-tŒl X41-ig terjedœ kapcsokra idegen feszültség kerül, az az egész elektronikát tönkre teszi! 26

27 Jelmagyarázat: K1 Fordulásvédelem AUF (KI) K2 FordulásvédelemAUF (KI) M1 Motor hœvédelemmel R1 Rövidzár védelem S FŒkapcsoló S0 Billentyı HALT (ÁLLJ) S1 IMPULS (IMPULZUS) S2 Billentyı AUF (KI) S4 Billentyı ZU (BE) S2b Programozó kapcsoló Záróél biztosítás TOR ZU (KAPU BE) S2c,d Programozó kapcsoló Záróél biztosítás TOR AUF (KAPU KI) S10 * Kapcsoló NOTHANDBEDIENUNG (KÉZI SZÜKSÉGKEZELÉS) ( S10a * Kapcsoló WARTUNGSENTRIEGELUNG (KARBAN- TARTÁSI KIRETESZELÉS) S11 Kapcsoló FREIGABE PROGRAMMIERUNG (PRO- GRAMOZÁS INDÍTÁS) S20 Kapcsoló LICHTSCHRANKE (FÉNYSOROMPÓ) S20a Kapcsoló 2 LICHTSCHRANKE (FÉNYSOROMPÓ) S21 Fordulatszám érzékelœ S22 Referenciapont érzékelœ T1 Transzformátor X0 + Hálózati csatlakozó aljzat X1 Hálózati vezeték csatlakozó dugóval S11 Programozó kapcsoló PROGRAMMIERUNG (PROGRAMOZÁS) Biztosítékok: F1 Biztosíték (max. 125 ma) F2-F4 FŒbiztosítékok (max. 6,3 A) Csatlakozó kapcsok: X2 Hálózati csatlakozó vezeték X2c Parancsadó készülékek X3 Hajtás X3a Motor Dugós csatlakozások: X5 Fóliabillentyızet X5a Billentyı bœvítés X8a Véghelyzet relé X8b JelzŒlámpa relé X8c Útpálya szabályozó relé X8d Különleges funkciójú relé X10 KülsŒ kezelœelemek X15 KiegészítŒ bemenetek X20 KülsŒ fénysorompó X20a Elektronikus antenna X30 Záróél biztosítás TOR ZU (KAPU BE) X32 Záróél biztosítás TOR AUF (KAPU KI) X40 Hajtás fordulatszám érzékelœ X41 Motor fordulatszám érzékelœ Tartozék csatlakozási tervek (részlet): Rel8a VÉGHELYZET relék lásd 22. oldal Rel8b JELZÃLÁMPÁK relék lásd 23. oldal SKS1 Záróél biztosítás lásd 13. oldal SKS2 Záróél biztosítás TOR AUF (KAPU KI) lásd 15. oldal V20 KülsŒ fénysorompó lásd 21. oldal W20 Elektronikus antenna XS10 KülsŒ kezelœelemek lásd 18. oldal lnp5a Billentyı csatlakozó NYÁK lap lásd 25. oldal + Épület tartozéka Ha ilyen van * Csak Dynamic

28 6. Melléklet A Control 120 / 121 vezérlésének kapcsolási rajza Vegye figyelembe a helyileg érvényes biztonságtechnikai elœírásokat! Mindenképpen külön kell vezetni a hálózati- és a vezérlési vezetékeket! A vezérlœ feszültség 24 V DC. Vigyázat törpefeszültség! Ha az X2c, X5-tŒl X41-ig terjedœ kapcsokra idegen feszültség kerül, az az egész elektronikát tönkre teszi! 28

29 Jelmagyarázat: C1 Motor kondenzátor K1 Fordulásvédelem AUF (KI) K2 Fordulásvédelem ZU (BE) M1 Motor hœvédelemmel R1 Rövidzár védelem S FŒkapcsoló S0 HALT (ÁLLJ) billentyı S1 Billentyı IMPULS (IMPULZUS) S2 Billentyı AUF (KI) S4 Billentyı ZU (BE) S2b Programozó kapcsoló TOR ZU (KAPU BE) záróél biztosítás S2c,d Programozó kapcsoló TOR AUF (KAPU KI) záróél biztosítás S10 * Kapcsoló NOTHANDBEDIENUNG (KÉZI SZÜKSÉGKEZELÉS) S10a * Kapcsoló WARTUNGSENTRIEGELUNG (KARBAN- TARTÁSI KIRETESZELÉS) kapcsoló S11 Kapcsoló FREIGABE PROGRAMMIERUNG (PRO- GRAMOZÁS INDÍTÁS) S20 Kapcsoló LICHTSCHRANKE (FÉNYSOROMPÓ) S20a Kapcsoló 2 LICHTSCHRANKE (FÉNYSOROMPÓ) S21 Fordulatszám érzékelœ S22 Referenciapont érzékelœ T1 Transzformátor X0 + Hálózati csatlakozó aljzat X1 Hálózati vezeték csatlakozó dugóval S11 PROGRAMMIERUNG (PROGRAMOZÁS) programozó kapcsoló Biztosítékok: F1 Biztosíték (max. 6,3 A) Csatlakozó kapcsok: X2 Hálózati csatlakozó vezeték X2c Parancsadó készülékek X3 Hajtás X3a Motor Dugós csatlakozások: X5 Fóliabillentyızet X5E Billentyı bœvítés X8a Véghelyzet relé X8b JelzŒlámpa relé X8c Útpálya szabályozó relé X8d Különleges funkciójú relé X10 KülsŒ kezelœelemek X15 KiegészítŒ bemenetek X20 KülsŒ fénysorompó X20a Elektronikus antenna X30 Záróél biztosítás TOR ZU (KAPU BE) X32 Záróél biztosítás TOR AUF (KAPU KI) X40 Hajtás fordulatszám érzékelœ X41 Motor fordulatszám érzékelœ Tartozék csatlakozási tervek (részlet): Rel8a VÉGHELYZET relék lásd 22. oldal Rel8b JELZÃLÁMPÁK relék lásd 23. oldal SKS1 Záróél biztosítás lásd 13. oldal SKS2 Záróél biztosítás TOR AUF (KAPU KI) lásd 15. oldal V20 KülsŒ fénysorompó lásd 21. oldal W20 Elektronikus antenna XS10 KülsŒ kezelœelemek lásd 18. oldal lnp5a Billentyı csatlakozó NYÁK lap lásd 25. oldal + Épület tartozéka Ha ilyen van * Csak Dynamic

30 6. Melléklet 6.2 Vizsgálati útmutató 30 Hibajelenség Nincs feszültség. Impulzusadás után nincs reakció. Rádió távvezérlés. ErŒkorlátozás. Jelzés A BETRIEBSSPANNUNG (ÜZEMI FESZTÜLTSÉG) ellenœrzœ lámpa nem világít. A kijelzœn 0 hibaüzenet. A FERNSTEUERUNG (TÁVVEZÉRLÉS) ellenœrzœ lámpa nem villog a kézi vezérlœ impulzus-adásakor. A kijelzœben a 10 hibaüzenet látható. A kijelzœben a 15 hibaüzenet látható. A kijelzœben a 24 hibaüzenet látható. A TÁVVEZÉRLÉS ellenœrzœ lámpa nem világít a referenciaponton való áthaladáskor. A kijelzœben a 13 hibaüzenet látható. Nem gyullad ki az optikai érzékelœ NYÁK lemezének ellenœrzœ lámpája. A kijelzœben a 9 hibaüzenet látható. A kijelzœben a 29 vagy 30 hibaüzenet látható. Hiba oka Hiányzik a feszültségellátás. Nincs nyugalmi helyzetben a kézi szükségmıködtetœ lánc. Kireteszelt a hajtás. Mıködésbe lépett a motor hœvédœ kapcsolója. Lezárt a vezérlés (piros jelzés). Megszakadt a nyugalmi áramkör (kezelœelemek). Megszakadt a nyugalmi áramkör (kaputábla). Nincs bedugva az elektronikus antenna. Hibás a kézi vezérlœ programozása. Lemerült a telep. Érzékenyre beállított erœkorlátozás, a kapu nehezen jár. Az S20 programozó kapcsoló állása OFF, azonban fénysorompó nincs csatlakoztatva. Az S20a programozó kapcsoló állása OFF, azonban fénysorompó nincs csatlakoztatva. Hibásan van beállítva a referenciapont kapcsoló. Az optikai érzékelœ nincs csatlakoztatva. Hibás a spirálvezeték. Nincs a profilon belül az optikai érzékelœ, vagy hibás. Alakváltozás a kapu lezáró profiljában. Hibás a fordulatszám érzékelœ. Hiba a vezérlœ egységben. Hiba megszüntetése EllenŒrizze a feszültséget. Vizsgálja meg az elektromos elosztóban levœ fœbiztosítékokat, a vezérlésben levœ finom biztosítékot és a hálózati csatlakozást. Állítsa a láncot nyugalmi helyzetbe (lásd a hajtás beépítési útmutatóját). Akassza be a karbantartási kireteszelést, ill. a gyors kireteszelést. Engedje lehılni a motort. Vezérlést kapcsolja fel (kék jelzés). Dugja be a rövidre záró dugót, vagy a kezelœelem dugóját az X10 hüvelybe. Csatlakoztassa a tartókapcsolót a 12 és 13 kapocsra. EllenŒrizze a huzalfeszítési-, mellékajtó- és befogószerkezet kapcsolót. Csatlakoztassa az antennát (lásd 17. oldal). Programozza újra a kódolást (lásd 17. oldal). Helyezzen be új telepet (9V, IEC 6F22). Állítsa az erœkorlátozást kevésbé érzékenyre (lásd 11. oldal). Tartsa karban a kapu szerkezetét (kenés stb.). Az S20 programkapcsolót kapcsolja át, vagy csatlakoztassa a fénysorompót. Az S20a programkapcsolót kapcsolja át, vagy csatlakoztassa a fénysorompót. Állítsa be a referenciapontot (lásd 9. oldal). Csatlakoztassa az optikai érzékelœt (lásd 13. oldal). EllenŒrizze a spirálvezetéket és csatlakozásait. EllenŒrizze az optikai érzékelœ szerelését, ill. cserélje azt ki egy újra. Állítsa be a kapu lezáró profilját, ill. cserélje ki. EllenŒriztesse a hajtást. EllenŒriztesse a vezérlœ egységet. A kaput csak nyitni lehet. A kapu csak biztonsági mıködtetéssel záródik. A hajtás beindul és rövid idœ után leáll. A szerkezet nem mıködik.

31 6. Melléklet 6.3 Mıködési- és hibajelzések a kijelzœbei Jelzés a kijelzœn Jelentés 0 Mıködtetve a HALT (ÁLLJ) billentyı, megszakadt a nyugalmi áramkör 1 Mıködtetve az IMPULS (IMPULZUS) billentyı 2 Mıködtetve az AUF (KI) billentyı 3 Mıködtetve a záróél biztosítás AUF (KI) iránya 4 Mıködtetve a ZU (BE) billentyı 5 Mıködtetve a záróél biztosítás ZU (BE) billentyı 6 Mıködtetve az épülethez tartozó fénysorompó 7 Megszakadt a programozás 8 Hibás a referenciapont-impulzus 9 Hibás a fordulatszám érzékelœ 10 Túl érzékeny az erœkorlátozás 11 Mıködési idœ korlátozás 12 Hibás az AUF (KI) záróél biztosítás tesztelés 13 Hibás a ZU (BE) záróél biztosítás tesztelés 14 Nem érvényes a pozíció, mert nincs referenciapont 15 Hibás a külsœ fénysorompó 1 (X20) tesztelés 24 Hibás a külsœ fénysorompó 2 (X20a) tesztelés 29 Hibás az adattároló 30 Hibás a vezérlœegység 32 Hibás a Chipcard 33 Kikapcsolva az automatika funkció 31
