1 MSz.: Balatoni Kölyök Labdarúgó Club 8230 Balatonfüred, Bartók Béla u. 19. új öltözőépület építése 8230 Balatonfüred, hrsz.:5454/2 villamos terv kiviteli terv november hó

2 MSz.: IRAT ÉS RAJZJEGYZÉK 01 Címoldal 02 Irat és rajzjegyzék RÉSZLETES TARTALOM: Műszaki leírás, Tervezői munkavédelmi nyilatkozat, Tervezői nyilatkozat, Tervezői környezetvédelmi nyilatkozat, Tervezői költségvetés kiírás, Villámvédelem kockázatelemzés Felfogórúd számítás Villámvédelem földelésszámítás Lámpatestek jegyzéke VILLAMOS TERVJEGYZÉK: KV-1 Épületcsoport földelési terve 1:100 KV-2 Öltöző épület külső villámvédelem terve 1:100 V- 100 Villanyszerelés általános jelmagyarázat 1: V- 101 Épületcsoport fővezetéki terve 1:100 V- 102 Épületcsoport villamos terve 1:50 V- 103 EF jelű, épület fogadó főelosztó 1: V- 104 E1 jelű, irodai elosztó 1: V- 105 E2 jelű, vendég WC elosztó 1:

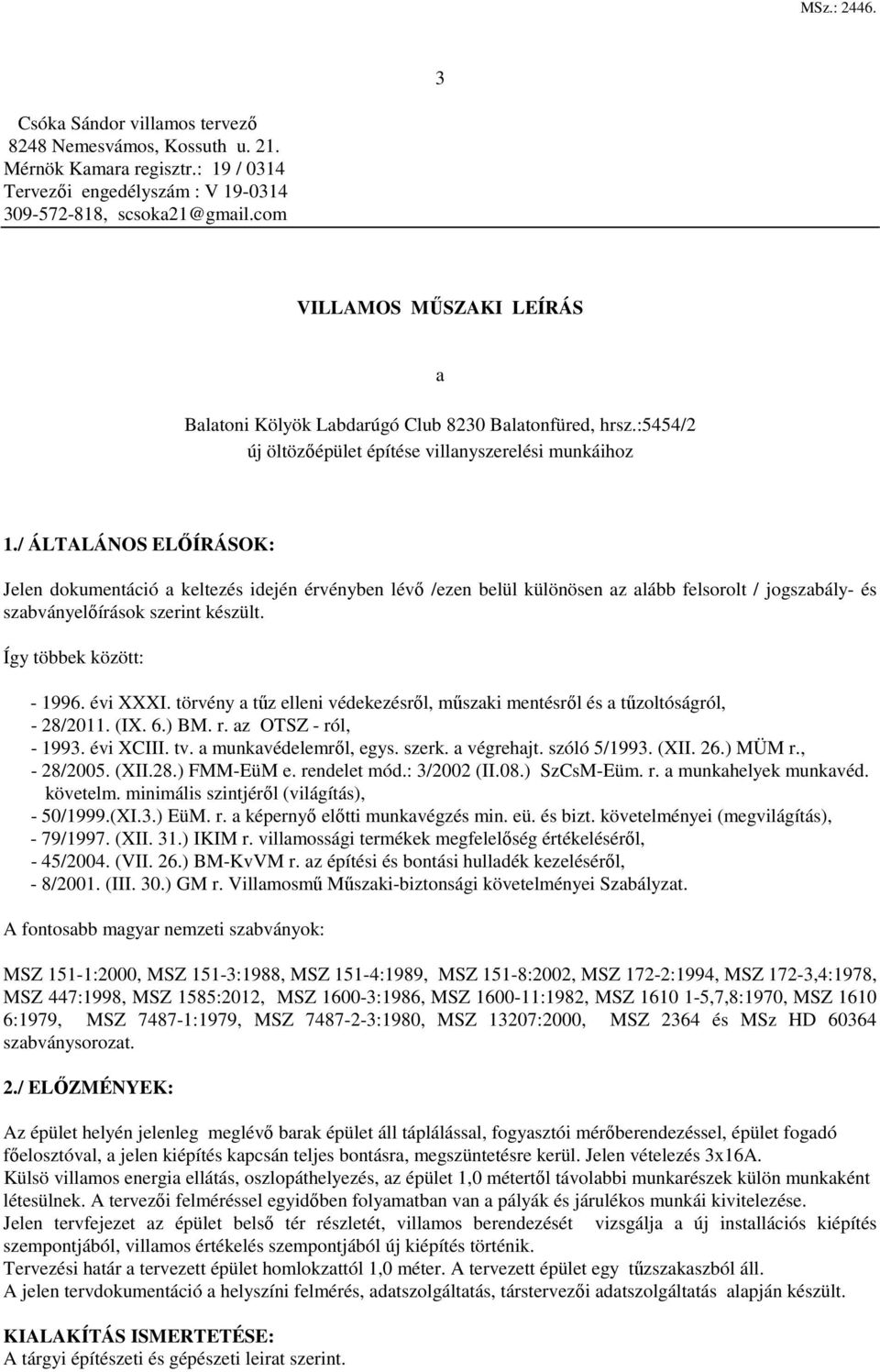

3 MSz.: Csóka Sándor villamos tervező 8248 Nemesvámos, Kossuth u. 21. Mérnök Kamara regisztr.: 19 / 0314 Tervezői engedélyszám : V , scsoka21@gmail.com VILLAMOS MŰSZAKI LEÍRÁS a Balatoni Kölyök Labdarúgó Club 8230 Balatonfüred, hrsz.:5454/2 új öltözőépület építése villanyszerelési munkáihoz 1./ ÁLTALÁNOS ELŐÍRÁSOK: Jelen dokumentáció a keltezés idején érvényben lévő /ezen belül különösen az alább felsorolt / jogszabály- és szabványelőírások szerint készült. Így többek között: évi XXXI. törvény a tűz elleni védekezésről, műszaki mentésről és a tűzoltóságról, - 28/2011. (IX. 6.) BM. r. az OTSZ - ról, évi XCIII. tv. a munkavédelemről, egys. szerk. a végrehajt. szóló 5/1993. (XII. 26.) MÜM r., - 28/2005. (XII.28.) FMM-EüM e. rendelet mód.: 3/2002 (II.08.) SzCsM-Eüm. r. a munkahelyek munkavéd. követelm. minimális szintjéről (világítás), - 50/1999.(XI.3.) EüM. r. a képernyő előtti munkavégzés min. eü. és bizt. követelményei (megvilágítás), - 79/1997. (XII. 31.) IKIM r. villamossági termékek megfelelőség értékeléséről, - 45/2004. (VII. 26.) BM-KvVM r. az építési és bontási hulladék kezeléséről, - 8/2001. (III. 30.) GM r. Villamosmű Műszaki-biztonsági követelményei Szabályzat. A fontosabb magyar nemzeti szabványok: MSZ 151-1:2000, MSZ 151-3:1988, MSZ 151-4:1989, MSZ 151-8:2002, MSZ 172-2:1994, MSZ 172-3,4:1978, MSZ 447:1998, MSZ 1585:2012, MSZ :1986, MSZ :1982, MSZ ,7,8:1970, MSZ :1979, MSZ :1979, MSZ :1980, MSZ 13207:2000, MSZ 2364 és MSz HD szabványsorozat. 2./ ELŐZMÉNYEK: Az épület helyén jelenleg meglévő barak épület áll táplálással, fogyasztói mérőberendezéssel, épület fogadó főelosztóval, a jelen kiépítés kapcsán teljes bontásra, megszüntetésre kerül. Jelen vételezés 3x16A. Külsö villamos energia ellátás, oszlopáthelyezés, az épület 1,0 métertől távolabbi munkarészek külön munkaként létesülnek. A tervezői felméréssel egyidőben folyamatban van a pályák és járulékos munkái kivitelezése. Jelen tervfejezet az épület belső tér részletét, villamos berendezését vizsgálja a új installációs kiépítés szempontjából, villamos értékelés szempontjából új kiépítés történik. Tervezési határ a tervezett épület homlokzattól 1,0 méter. A tervezett épület egy tűzszakaszból áll. A jelen tervdokumentáció a helyszíni felmérés, adatszolgáltatás, társtervezői adatszolgáltatás alapján készült. KIALAKÍTÁS ISMERTETÉSE: A tárgyi építészeti és gépészeti leirat szerint.

4 MSz.: MŰSZAKI MEGOLDÁS ISMERTETÉSE: Áram neme: háromfázisú váltakozóáram nullavezetővel. Feszültség: 3 x 400/230 V, 50 Hz Áramütés elleni védelem: nullázás (TN) Beépített világítási teljesítmény : 3.90 kw Beépített thermikus teljesítmény : 1,50 kw Beépített motorikus, gépészeti teljesítmény : 1,30 kw Dugaljakra előirányzott teljesítmény : kw Kiépítés beépített összes teljesítmény : kw Kiépítés várható, MSz szerinti egyidejű teljesítménye : 15,60 kw Épület üzem csatlakozási telj. igény : 3 x 25 A ( 17,25 kva) A műszaki kiépítés konkrét teljesítményigény érétke a kiviteli terv részletes tartalma alapján került meghatározásra. Fogyasztásmérés: A létesítményben energiáját biztosító mérőberendezés külön munkaként létesül. Külső energiaellátás, méretlen és mért fővezetékek: A létesítményben energiáját biztosító tápkábel külön munkaként létesül. Elosztó berendezések: Az épületben egy fogadó főelosztó és a használatnak megfelelő további kettő alelosztó berendezés létesül, mely fogadja mért fővezetéket, mint táplálást, tartalmazza csatlakozó sorkapcsokat, helyi tűzvédelmi és szakaszoló kapcsolókat, házi EPH. csomópontot, zárlat és túláramvédelmi elemeket, innen indulnak a fogyasztók működését biztosító vezetékezések, kábelezések, valamint házi Eph. gerinc a villamos passzív, de több helyiséget behálózó fém gépészeti vezetékekhez, vagy idegen területről beérkező fém gépészeti vezetékhez és ha másként nem megoldott a villámvédelemhez. Az elosztók feliratozása villámjeles figyelmeztető öntapadós címkével, valamint funkcionálisan, minden elemhez külön készített magyarázó, értelmező szöveggel. Elhelyezése lehetőleg az egyfunkciójú, vagy helyzetű terület főbejáratának közvetlen közelében, a legkedvezőbb, vagy a kezelhetőség által igényelt magasságban. Pontosító adat az elosztó tervlapján található. Készre szerelt állapotban, az elosztó terében, a tényleges megépítés szerint, bárki által hozzáférhetően az elosztó kapcsolási rajzát el kell helyezni. Hálózatépítés, a berendezések kábelezése: A berendezések vételezési, működtetési, stb. igényei szerint az építmény helyiségeinek falazatait, mennyezetét, vagy aljzatát a kisfeszültségű berendezés behálózza. A jellemzően előforduló szerelési zónák vízszintesen az aljzat fölött 5-40 cm, mennyezet alatt 5-40 cm, függőlegesen bármely építészeti sarokkialakítástól balra, vagy jobbra 5-40 cm. A nem zónában elhelyezett készüléktől a zónáig a vezeték (kábel) csak függőlegesen haladhat, elsősorban a szerelvénnyel azonos falsíkon. Az erősáramú berendezések helyi ellátása vakolat alatti védőcsöves szerelésű az álmennyezet alatti, de falon kívüli védőcsöves szerelés történik az álmennyezet felett, valamint a gépészeti és szertár terekben, réz erezetű vezetékezéssel, NYM, H05VV és YSLY kábelekkel. Általános szerelési magasságok kapcsolóknál 1.10m, dugaljaknál 0,30m, a szerelőkeretek vízszintes elhelyezésűek. Szerelvények oldaltávolsága nyers falsaroktól 0,15m, a gépek leválasztó kapcsolói a gép mellett kerülnek felszerelésre. A vizes berendezések környezeti szerelvények IP44 tömítettségűek.

5 MSz.: Világítás: A helyiségek rendeltetése és benne folyó tevékenység alapján a kötelezően előírt átlagos megvilágítás értékeket szabvány követelményrendszere írja elő. Az MSz EN :2003 beltéri világítási szabvány és a 28/2005. (XII.28.) FMM-EüM r. a munkahelyek munkavédelmi követelményeinek minimális szintjéről előírásait a tervszintű méretezésnél a helyiségek elnevezése alapján következetesen alkalmazzuk az alábbiak szerint: Megnevezés MSz EN : 2012 besor hely Névleges megvilágítás Em (lux) karb. érték MSz EN kápráz UGR L MSz EN egyenl Uo MSz EN szinvisz Ra MSz EN fényszin (K) MSz EN képernyő oszt. Megjegyz. Közlekedő terület, folyosó , Öltöző, mosdó, WC , Orvosi szoba , Kapcsolótábla , Raktár , Kazánház , Irodai munka , III. kápr korl Előcsarnok , Helyek szórakozáshoz,ültető , Szertár , A diákok által is használt terekben helyiségenként kb. a világítás fele kézi kapcsolóval, további része pedig helyiségenkénti jelenlét kapcsolóval kerül fel-le kapcsolásra a rosszindulatú elsötétítés lehetőségének kizárására. A kijáratjelző rendszer az előzetes egyeztetés tartalma szerint nem ledes, így készenléti üzemmű, azaz éjszakai belső derítést nem lát el. Épületen kívül a fedett előtér alatt 2db falikar alkonykapcsolós üzemmel vagyonvédelmi céllal üzemel. A kijárati világítás követelményeinek összefoglalása: - Piktogramos lámpatestek távolsága címkenagyság x 200 (m) beépített fény, állandó üzemű, - Folyamatos rálátású legyen, - Magassága max. 2,50m. A biztonsági világítás követelményeinek összefoglalása (diáköltözés, fürdő): - Kiemelendő biztonsági berendezések: tűzcsap, tűzoltó készülék (tűzjelző tervezés alatt), - Az útvonal méretezett biztonsági világítás általános világítása min. 1 lux, - A biztonsági világítás min/max aránya 40:1 ne legyen nagyobb. - Piktogramos lámpatestek beépített fény, állandó üzemű, szabadba utolsó ajtó fölött Energiagazdálkodás, energiatakarékosság: A berendezések helyes kiválasztásával a mai kor követelményei szerint elérhető legenergiatakarékosabb eszközök kerülnek felhasználásra. A berendezések üzemideje kézi működtetéssel a helyiségek használatának megfelelően a személyzet által meghatározott. Stabil telepítésű villamos berendezések: Gépész szakági kiválasztással stabil üzemű gép, vagy készülék a kazánházi fejlesztés mértékéhez igazodóan kerül ellátásra, meghatározásra. Sporttechnológiai villamos berendezések: Külön tervdokumentáció szerint készül, jelen munkarészekben nem érintett. Vagyonvédelem, általános gyengeáramú berendezések: Külön tervdokumentáció szerint készül, jelen munkarészekben költségfedezeti céllal költségelésre került. Tűzjelző berendezés: Külön tervdokumentáció szerint, együttminősített rendszer, jelen munkarészben védőcsövezésként sem merül fel.

6 MSz.: Áramütés elleni védelem: Az E.ON Zrt. hálózatán nullázás, belső hálózaton nullázás és EPH. 6 Villámvédelem: A villámvédelem eszközeit, kialakítási módját, az anyagokra vonatkozó előírásokat, a villámvédelmi berendezés hatásosságának ellenőrzésére vonatkozó szabályokat a 28/2011. (IX. 6.) BM rendelet az OTSz-el elrendelt norma szerinti követelményeket leíró szabvány tartalmazza. A norma szerinti követelmények alapján készült kockázatelemzés a dokumentáció része, ahol a legrészletesebb adatok találhatóak a létesítés minden körülményére. A kockázatelemzés, földelésszámítás és felfogórúd számítás a dokumentáció köteles részét képezi. Villámvédelmi osztály: LPS III. (OTSz 11. sz. melléklet, oktatási rendeltetés). Munkák befejezése, átadás (átadási dokumentáció tartalmi mellékletei): - Megvalósulási tervdokumentáció, - Kiépített hálózat érintésvédelmi jk., - Szig. ell. mérési jk., - Előzmények, engedélyek szerinti egyéb kötelezettségek. 4./ MUNKAVÉDELEM A jelen tervfejezet az évi XCIII. sz. törvény előírása, illetve a 9041/1983. /Ipk. 18./ IpM. számú norma követelményei szerint készült. Munkavédelmi adatszolgáltatás: A tervezési feladat egyszerűsége miatt a beruházó részéről munkavédelmi adatszolgáltatásra nem volt szükség, a tervezési megbízás sem tartalmaz munkavédelmi adatgyűjtési igényt. Munkavédelmi kivitelező előírások betartása: A kivitelezéssel kapcsolatos munkavédelmi (biztonságtechnikai) intézkedéseket az építés-szerelés idejére kivitelező saját hatáskörben megtette. Jelen vállalás alapján organizációs terv nem készült. A kivitelező köteles betartotta a tárgyi tervdokumentáció műszaki tervfejezeteiben érvényesített munkavédelmi követelményeket. Érintésvédelem: Az érintésvédelem általános módja az 1000 voltnál kisebb feszültségű villamos fogyasztói hálózaton : nullázás (TN). A nullázás külső feltételeit az illetékes áramszolgáltató igazolta. A kivitelező az általa létesített érintésvédelem szabványos vizsgálatát elvégezte és dokumenta a rendeltetésszerű használatbavétel előtt. Az érintésvédelem létesítésével kapcsolatos különleges előírások nem szükségesek. Villámvédelem: Műszaki fejezet szerint. Egyéb munkavédelmi tervfeladatok, tervezői előírások: Baleset elleni védelem: A villamos berendezések elhelyezését (hozzáférhetőség, biztonságos karbantartási helyszükséglet, stb.) az üzemszerűen feszültség alatt álló berendezésrészek érinthetősége elleni védettségét, a helyhezkötött villamos gépek és fogyasztókészülékek leválasztását, a figyelmeztető táblákat, a feliratozást, jelöléseket szabvány szerint építettük. Megoldásukat a műszaki tervfejezetek tartalmazzák. A helyiség jellege, rendeltetése:

7 MSz.: Jelen munka az alábbi szabványos helyiség jelleg, ill. rendeltetés figyelembevételével készült: Az alábbi felsorolásban nem szereplő valamennyi helyiség jellege: beltéri száraz, nedves, szabadtéri. 7 Túláramvédelem: A tervezett berendezések zárlat- és túlterhelés elleni védelmét a terv műszaki leírása, egyvonalas kapcsolási rajza tartalmazzák. Felhívjuk az üzemeltető figyelmét, hogy bővítések, átalakítások, készülékcserék, stb. eseteiben az alapvető túláramvédelmi követelményeket (szelektivitás, zárlati szilárdság, terhelhetőség, balesetmentes működőképesség, stb.) gondosan vizsgálják meg. A biztonsági és egészségvédelmi terv külön tervdokumentáció szerint társvállalkozásban készül. Vészlekapcsolás, figyelmeztető hangjelzés: Nem épül. 5./ TŰZVÉDELEM Az érintett helyiségek, terek tűzveszélyességi osztályba sorolása a tűzvédelmi adatszolgáltatás alapján: " D ". A tűzveszélyességi osztályba sorolással kapcsolatos előírások: A tervdokumentáció tűzvédelmi témakörei: A tervezett villamos berendezés tűzvédelmi célú központi és szakaszos leválasztása egyvonalas szerint. A központi leválasztás megoldása: főelosztónál, ill. a mérőnél. Tűzmegelőzéssel kapcsolatos tervezői előírások: A kivitelezésnél az OTSZ. villamos berendezésekre, világítási berendezésekre vonatkozó létesítési előírásait maradéktalanul be kell tartani. A kivitelező az elkészített berendezést tűzvédelmi szempontból is köteles felülvizsgálni és a kivitelezői nyilatkozatában ennek eredményéről nyilatkozni. Egyéb tűzvédelmi adatok: Jelen építés szerint épületet csupasz szabadvezeték nem közelíti meg. Fogyasztásmérés központilag. Feliratozás öntapadós címkével november hó Csóka Sándor M. Kam reg. : 19/0314 VT , VVT/0036/2011

8 MSz.: Csóka Sándor villamos tervező 8248 Nemesvámos, Kossuth u. 21. Mérnök Kamara regisztr.: 19 / 0314 Tervezői engedélyszám : V , scsoka21@gmail.com VILLAMOS TERVEZŐI NYILATKOZAT a Balatoni Kölyök Labdarúgó Club 8230 Balatonfüred, hrsz.:5454/2 új öltözőépület építése kiviteli tervdokumentációjához A tervezett építési tevékenység villanyszerelés, átlagos technológiai felkészültségű és eszközállományú vállalkozás által megépíthető kiviteli terv. Építés helye, címe, hrsz.: 8230 Balatonfüred, hrsz.: 5454/2, Az építés környezete rendezett városi környezet, raktározási terület gyep és aszfaltozott felületekkel gyalogos és gépjármű forgalommal, vagyonvédelmileg őrzött terület. A jelen nyilatkozattal kinyilvánítom, hogy a - tárgyi munkát saját nevem alatt, egyedül készítettem, jogtiszta szoftverek felhasználásával és a Magyar Mérnöki Kamara tagja vagyok, 19/0314 kamarai regisztrációs számmal, V- T/ tervezői engedéllyel, valamint a villámvédelem tervezéséhez kötött záróvizsgával (VVT/0036/2011.) rendelkezem, - a tervező jogosultságot és a július1-től június 30-ig érvényes névjegyzékbe vételt igazoló kamarai határozattal szintén rendelkezem, - a szükséges egyeztetéseket a helyszíni bejárásra kötelezően meghívandó hatóságokkal, ill. szervekkel, az érintett közművekkel és a biztonsági övezet által érintett terület tulajdonosaival elvégeztem, a dokumentációkészítése során az azokban foglaltakat figyelembe vettem, ill. betartottam. - a betervezett termékek megfelelőség igazolással rendelkeznek, - az alkalmazott műszaki megoldások megfelelnek az általános érvényű jogszabályi előírásoknak, megfelelnek az Étv. 31. (1), (2), (4) bekezdésekben meghatározott követelményeknek, valamint a munkavédelemről szóló 1993 évi XCIII. törvény 18..(1) bekezdésében, a Tűz elleni védekezésről szóló 1996 évi XXXI. törvény 21..(3) bekezdésében, továbbá a 8/2001. (III.30.) GM rendelet mellékletével kiadott Villamosmű Műszaki Biztonsági Követelményei Szabályzat , pontjában előírtakat betartottam. A dokumentáció megfelel a 9/2008 ( II. 22.) ÖTM rendelet ( OTSz ) előírásainak. - az alkalmazott műszaki megoldások megfelelnek a nemzeti és ágazati szabványoknak, így többek között MSZ 151-1:2000, MSZ 151-3:1988, MSZ 151-4:1989, MSZ 151-8:2002, MSZ 172-2:1994, MSZ 172-3,4:1978, MSZ 447:1998, MSZ 1585:2009, MSZ :1982, MSZ ,7,8:1970, MSZ :1979, MSZ :1979, MSZ :1980, MSZ 13207:2000, MSZ 2364 szabványsorozat, az MSz HD szabványsorozat előírásinak, - a jogszabályokban meghatározottaktól eltérő műszaki megoldás alkalmazása a nem vált szükségessé, eltérsi engedélykérelem nem került benyújtásra, - a tervezési terület műemléki védettséget nem érint, - tervezői szerződés értelmében a villamos tervezés során biztonsági és egészségvédelmi koordinátor közreműködésére nem került sor, azt Megrendelő külön intézkedés keretében rendezi, november hó Csóka Sándor M. Kam reg. : 19/0314 VT , VVT/0036/2011

9 MSz.: Csóka Sándor villamos tervező 8248 Nemesvámos, Kossuth u. 21. Mérnök Kamara regisztr.: 19 / 0314 Tervezői engedélyszám : V , scsoka21@gmail.com VILLAMOS TERVEZŐI MUNKAVÉDELMI NYILATKOZAT a Balatoni Kölyök Labdarúgó Club 8230 Balatonfüred, hrsz.:5454/2 új öltözőépület építése kiviteli tervdokumentációjához A munkavédelemről szóló évi XCIII. sz. törvény 19. par. 2. bek. rendelkezéseinek megfelelően kijelentem, hogy a tervezési munkához Megrendelő adatszolgáltatásként speciális munkaártalmakat, vagy veszélyforrásokat nem közölt, adatokat nem adott át, ezért a dokumentáció a tervezés időszakában érvényben lévő, a létesítményre és üzemeltetésére vonatkozó országos és ágazati szabványok, jogszabályok, biztonságtechnikai szabályzatok, tervezési irányelvek és egyéb hatósági előírások alapján készült. A tervezés során a hivatkozott előírásoktól eltérni nem kellett, eltérési engedély iránti kérelem benyújtásra nem került. A tervezés során továbbá munkavédelmi szaktervezés nem vált szükségessé. A rendelkezéseknek a munkavédelmi fejezetben leírtak szerint tettem eleget november hó Csóka Sándor M. Kam reg. : 19/0314 VT , VVT/0036/2011

10 MSz.: Csóka Sándor villamos tervező 8248 Nemesvámos, Kossuth u. 21. Mérnök Kamara regisztr.: 19 / 0314 Tervezői engedélyszám : V , scsoka21@gmail.com VILLAMOS TERVEZŐI KÖRNYEZETVÉDELMI NYILATKOZAT a Balatoni Kölyök Labdarúgó Club 8230 Balatonfüred, hrsz.:5454/2 új öltözőépület építése kiviteli tervdokumentációjához A tervezési munka során irányadó egyik legfontosabb jogszabály a környezet védelmének általános szabályairól szóló évi LIII. törvény. A tervezési munka során a törvény rendelkezéseinek megfelelően kijelentem, hogy a dokumentáció tartalmi törekvése a környezet terhelésének minimalizálása, a környezeti károsodások megelőzése, a károsodott környezet helyreállítása. A tervezési munka során az elvárható mértékig teljes együttműködésre törekedtem az érintett szervezetekkel, gazdálkodókkal és intézményekkel. A tervezés során figyelembe vettem a föld igénybevételével kapcsolatos jogszabályi előírásokat, a természetes vizek megóvását, a levegő-tisztaság védelmét, az élővilág veszélyeztetésének minimalizálását, az épített környezet védelmét és rendjét, a hulladékok előírásszerű kezelési szabályait, valamint a különleges védelmi övezetekre érvényes többletelőírásokat. Alulírott felelős terező kijelentem, hogy a létesítményi tervfeladattal kapcsolatos környezetvédelmi előírásokat ismerem, és a tervezés során tudatosan alkalmaztam, ezzel a kiviteli tervdokumentáció a környezeti összefüggéseket kellő alapossággal kezeli, és előírásszerűen megoldja. A tervezés során a hivatkozott előírásoktól eltérni nem kellett, eltérési engedély iránti kérelem benyújtásra nem került. A tervezés során továbbá környezetvédelmi szaktervezés nem vált szükségessé november hó Csóka Sándor M. Kam reg. : 19/0314 VT , VVT/0036/2011

11 BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Tétel Megnevezés, leírás, típus 12 Felvonulási létesítmények 1 Felvonulási csatlakozóhely főkapcsolóval világítási és erőátviteli mérőhely részére, építés alatti energiabiztosítás, minden fél- szinten egy-egy vételi hellyel középrészen valamennyi kivitelező számára rendszeres dokumentált ellenőrzéssel. Menny. Egys. 1 klt Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj 21 Irtás, föld- és sziklamunka 2 Munkaárok földkiemelése közművesített területen, kézi erővel, bármely konzisztenciájú talajban, dúcolás nélkül, 2,0 m2 14,28 m3 szelvényig, III. talajosztály, árok és 1m3 földelőnként 33 Falazás és egyéb kőműves munkák 3 Faláttörés 30x30 cm méretig, téglafalban, 12 cm falvastagságig, egyszeres kábelátvezetés számára 58 db 4 Faláttörés 30x30 cm méretig, téglafalban, 42 db 5 Horonyvésés, téglafalban, 8 cm2 keresztmetszetig 270 m 6 Horonyvésés, téglafalban, 8,01-16,00 cm2 keresztmetszet között 45 m 7 Horonyvésés, téglafalban, 16,01-24,00 cm2 keresztmetszet között 25 m 8 Födémáttörés 30x30 cm méretig, 30 cm födémvastagságig, vasbetonlemez födémben, aljzatáttörés, bevezetés 16 db 9 Fészekvésés, dobozok részére téglafalban, mm átmérő között, 30 mm mélységig 66 db 10 Fészekvésés, dobozok részére téglafalban, 100 x 100 mm-es, 50 mm mélységig 18 db 11 Fészekvésés, dobozok részére téglafalban, 150 x 150 mm-es, 50 mm mélységig 8 db 12 Fészekvésés, dobozok részére téglafalban, 200 x 200 mm-es, 50 mm mélységig 4 db 54 Közmű csővezetékek és szerelvények szerelése 13 KM-, KA- PVC csőrendszer szerelése földárokban, tokos gumigyűrűs kötésekkel 200mm méretig, Kopos védőcső 60 m árokba 14 KM-, KA- PVC csőrendszer szerelése földárokban, tokos gumigyűrűs kötésekkel 200mm méretig, Kopos védőcső 15 m árokba 15 KPE nyomócső szerelése, földárokban, hegesztett kötésekkel, idomok nélkül, csőátmérő: mm között, M25/19 45 m SYMALEN aljzatba, árokba 16 KPE nyomócső szerelése, földárokban, hegesztett kötésekkel, idomok nélkül, csőátmérő: mm között, M32/25 32 m SYMALEN aljzatba, árokba 17 KPE nyomócső szerelése, földárokban, hegesztett kötésekkel, idomok nélkül, csőátmérő: mm között, M40/32 15 m SYMALEN aljzatba, árokba 71 Elektromos energia ellátás, világítás 18 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, 590 m könnyű mechanikai igénybevételre, Névleges méret: mm, MÜIII16 19 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, 135 m könnyű mechanikai igénybevételre, Névleges méret: mm, MÜIII Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, 45 m könnyű mechanikai igénybevételre, Névleges méret: mm, MÜIII Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített falhoronyba, vékonyfalú kivitelben, 25 m könnyű mechanikai igénybevételre, Névleges méret: mm, MÜIII Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített tartószerkezetre szerelve, kemény műanyag gégecsőből, Névleges méret: mm, TRL m 7 oldal / 1 lap

12 Tétel BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Megnevezés, leírás, típus Menny. 23 Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített tartószerkezetre szerelve, kemény 45 m műanyag gégecsőből, Névleges méret: mm, TRL Merev, simafalú műanyag védőcső elhelyezése, elágazó dobozokkal, előre elkészített tartószerkezetre szerelve, kemény 25 m műanyag gégecsőből, Névleges méret: mm, TRL Hajlékonyfalú műanyag páncélcső (betonba önthető) elhelyezése előre elkészített tartóra, falhoronyba, öntött betonba 40 m (köpenyburkolatú műanyag gégecső kivitel), Névleges méret: mm, Hg Hajlékonyfalú műanyag páncélcső (betonba önthető) elhelyezése előre elkészített tartóra, falhoronyba, öntött betonba 25 m (köpenyburkolatú műanyag gégecső kivitel), Névleges méret: mm, Hg Hajlékonyfalú műanyag páncélcső (betonba önthető) elhelyezése előre elkészített tartóra, falhoronyba, öntött betonba 15 m (köpenyburkolatú műanyag gégecső kivitel), Névleges méret: mm, Hg Hajlékonyfalú műanyag páncélcső (betonba önthető) elhelyezése előre elkészített tartóra, falhoronyba, öntött betonba 10 m (köpenyburkolatú műanyag gégecső kivitel), Névleges méret: mm, Hg Tömszelence elhelyezése bármely anyagból, bármely méretben, IP65 kiépítés 8 db 30 Fém kábel és vezetékcsatorna elhelyezése, előre elkészített tartószerkezetre szerelve, idomdarabokkal, szélesség: m mm-ig, OBO RKSM 610, 60 x100 mm komplett szerelés, ha több rendszer halad egymás mellett egysíkú tálcaszerelést kell építeni 31 Fém kábel és vezetékcsatorna elhelyezése, előre elkészített tartószerkezetre szerelve, idomdarabokkal, szélesség: m mm-ig, OBO RKSM 620, 60 x200 mm komplett szerelés, ha több rendszer halad egymás mellett egysíkú tálcaszerelést kell építeni 32 Elágazó doboz illetve szerelvénydoboz elhelyezése, süllyesztve, fészekvésés nélkül, Névleges méret: Ř65 mm, Kaiser, 66 db normál 33 Elágazó doboz illetve szerelvénydoboz elhelyezése, süllyesztve, fészekvésés nélkül, Névleges méret: Gewiss, tetővel, 18 db 100x100 mm 34 Elágazó doboz illetve szerelvénydoboz elhelyezése, süllyesztve, fészekvésés nélkül, Névleges méret: Gewiss, tetővel, 8 db 150x150 mm 35 Elágazó doboz illetve szerelvénydoboz elhelyezése, süllyesztve, fészekvésés nélkül, Névleges méret: Gewiss, tetővel, 4 db 200x200 mm 36 Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, 80 m szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, MCu 1,5 mm2 37 Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, 60 m szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, MCu 2,5 mm2 38 Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, 65 m szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 4-6 mm2, 6mm2 MKH Eph 39 Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: mm2, 10mm2 MKH Eph 15 m Egys Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj 7 oldal / 2 lap

13 Tétel BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Megnevezés, leírás, típus 40 Szigetelt vezeték elhelyezése védőcsőbe húzva vagy vezetékcsatornába fektetve, rézvezetővel, leágazó kötésekkel, szigetelés ellenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: mm2, 16mm2 MKH Eph 41 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, (H05VV-F), 3x1 MT 42 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, (H05VV-F), 3x1,5 MT 43 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, (H05VV-F), 4x1,5 MT 44 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: (H05VV-F) MT 3x2,5 mm2 45 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, YSLCY 2x1 m 46 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, YSLY 2x1,5 47 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, YSLY 3x1,5 48 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, NYM-J 3x1,5 49 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, NYM-J 3x2,5 50 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, NYM-J 4x1,5 51 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, NYM-J 5x1,5 52 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 0,5-2,5 mm2, NYM-J 5x2,5 Menny. Egys. 35 m 60 m 15 m 35 m 10 m 15 m 65 m 45 m 1310 m 475 m 140 m 135 m 120 m Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj 7 oldal / 3 lap

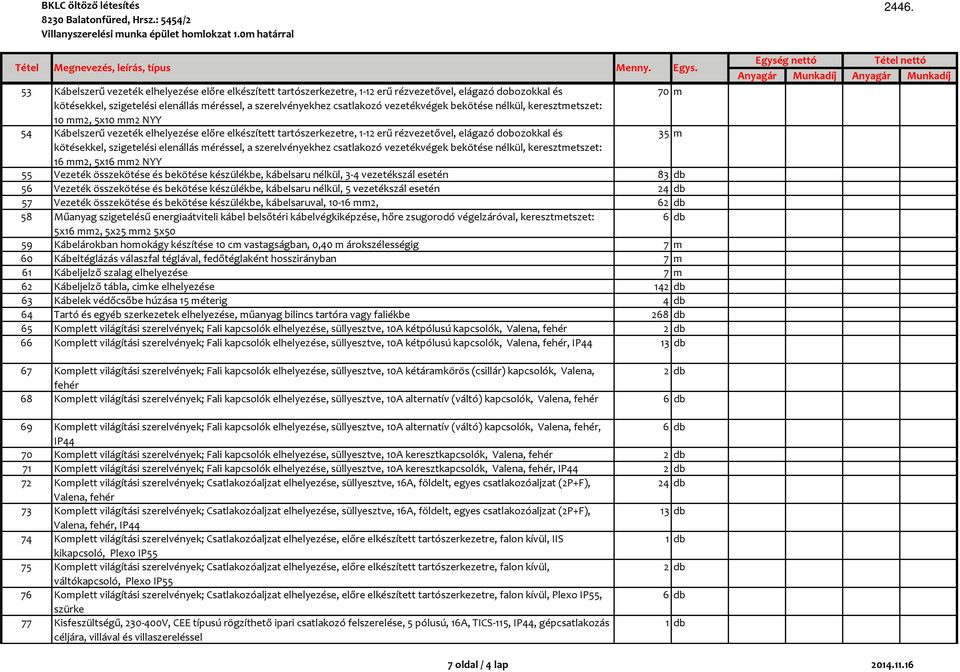

14 Tétel BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Megnevezés, leírás, típus Menny. 53 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és 70 m kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 10 mm2, 5x10 mm2 NYY 54 Kábelszerű vezeték elhelyezése előre elkészített tartószerkezetre, 1-12 erű rézvezetővel, elágazó dobozokkal és 35 m kötésekkel, szigetelési elenállás méréssel, a szerelvényekhez csatlakozó vezetékvégek bekötése nélkül, keresztmetszet: 16 mm2, 5x16 mm2 NYY 55 Vezeték összekötése és bekötése készülékbe, kábelsaru nélkül, 3-4 vezetékszál esetén 83 db 56 Vezeték összekötése és bekötése készülékbe, kábelsaru nélkül, 5 vezetékszál esetén 24 db 57 Vezeték összekötése és bekötése készülékbe, kábelsaruval, mm2, 62 db 58 Műanyag szigetelésű energiaátviteli kábel belsőtéri kábelvégkiképzése, hőre zsugorodó végelzáróval, keresztmetszet: 6 db 5x16 mm2, 5x25 mm2 5x50 59 Kábelárokban homokágy készítése 10 cm vastagságban, 0,40 m árokszélességig 7 m 60 Kábeltéglázás válaszfal téglával, fedőtéglaként hosszirányban 7 m 61 Kábeljelző szalag elhelyezése 7 m 62 Kábeljelző tábla, cimke elhelyezése 142 db 63 Kábelek védőcsőbe húzása 15 méterig 4 db 64 Tartó és egyéb szerkezetek elhelyezése, műanyag bilincs tartóra vagy faliékbe 268 db 65 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A kétpólusú kapcsolók, Valena, fehér 2 db 66 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A kétpólusú kapcsolók, Valena, fehér, IP44 13 db Egys Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj 67 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A kétáramkörös (csillár) kapcsolók, Valena, 2 db fehér 68 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A alternatív (váltó) kapcsolók, Valena, fehér 6 db 69 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A alternatív (váltó) kapcsolók, Valena, fehér, 6 db IP44 70 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A keresztkapcsolók, Valena, fehér 2 db 71 Komplett világítási szerelvények; Fali kapcsolók elhelyezése, süllyesztve, 10A keresztkapcsolók, Valena, fehér, IP44 2 db 72 Komplett világítási szerelvények; Csatlakozóaljzat elhelyezése, süllyesztve, 16A, földelt, egyes csatlakozóaljzat (2P+F), 24 db Valena, fehér 73 Komplett világítási szerelvények; Csatlakozóaljzat elhelyezése, süllyesztve, 16A, földelt, egyes csatlakozóaljzat (2P+F), 13 db Valena, fehér, IP44 74 Komplett világítási szerelvények; Csatlakozóaljzat elhelyezése, előre elkészített tartószerkezetre, falon kívül, IIS 1 db kikapcsoló, Plexo IP55 75 Komplett világítási szerelvények; Csatlakozóaljzat elhelyezése, előre elkészített tartószerkezetre, falon kívül, 2 db váltókapcsoló, Plexo IP55 76 Komplett világítási szerelvények; Csatlakozóaljzat elhelyezése, előre elkészített tartószerkezetre, falon kívül, Plexo IP55, 6 db szürke 77 Kisfeszültségű, V, CEE típusú rögzíthető ipari csatlakozó felszerelése, 5 pólusú, 16A, TICS-115, IP44, gépcsatlakozás céljára, villával és villaszereléssel 1 db 7 oldal / 4 lap

15 Tétel BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Megnevezés, leírás, típus Menny. 78 Termosztátok, szabályzók helyszíni szerelése, gépész anyag 18 db 79 Termosztátok, szabályzók helyszíni szerelése, Alkonykapcsoló érzékelőfej, elosztótartozékként 1 db 80 Termosztátok, szabályzók helyszíni szerelése, jelenlétérzékelő, IP44 7 db 80 Termosztátok, szabályzók helyszíni szerelése, homlokzatra kolomptányéros csengő, kapucsengőként 1 db 81 Egyéb kézi működtetésű terheléskapcsoló elhelyezése, műanyag tokozással, 63 A-ig, 3 pólusú, KKM db 82 Áramköri elosztók elhelyezése falba süllyesztett kivitelben, kalapsínes szerelőlappal, földsínnel, max. 80A-ig, IP 30 1 klt védettséggel (kismegszakítók, védőkapcsolók, távkapcsolók stb. számára), helyszínen összeszerelve, E0 jelű, tervlap szerint 83 Áramköri elosztók elhelyezése falba süllyesztett kivitelben, kalapsínes szerelőlappal, földsínnel, max. 80A-ig, IP 30 1 klt védettséggel (kismegszakítók, védőkapcsolók, távkapcsolók stb. számára), helyszínen összeszerelve, E1 jelű, tervlap szerint 84 Áramköri elosztók elhelyezése falba süllyesztett kivitelben, kalapsínes szerelőlappal, földsínnel, max. 80A-ig, IP 30 1 klt védettséggel (kismegszakítók, védőkapcsolók, távkapcsolók stb. számára), helyszínen összeszerelve, E2 jelű, tervlap szerint 85 Tokozott elosztó- és kapcsolóberendezések elhelyezése szögacél kerettel, előre elkészített tartószerkezetre, 1 klt felszereléssel, bekötéssel, üzembehelyezéssel, lepróbálással, kazáncsatlakozó, GW elosztó, C6 automatával, I20/2p kapcsolóval, FI 25A/30mA/2p 86 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 2 db fénycsöves kivitelben, L1 jelű komplett egység 87 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 14 db fénycsöves kivitelben, L2 jelű komplett egység 88 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 7 db fénycsöves kivitelben, L3 jelű komplett egység 89 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 14 db fénycsöves kivitelben, L4 jelű komplett egység 90 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 3 db fénycsöves kivitelben, L5 jelű komplett egység 91 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 8 db fénycsöves kivitelben, L6 jelű komplett egység 92 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 4 db fénycsöves kivitelben, L7 jelű komplett egység 93 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 6 db fénycsöves kivitelben, L8 jelű komplett egység 94 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 6 db fénycsöves kivitelben, L9 jelű komplett egység 95 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 4 db fénycsöves kivitelben, L10 jelű komplett egység 96 Lámpatest elhelyezése előre elkészített tartószerkezetre, burával vagy védőkosárral, kompakt fénycsöves, vagy 3 db fénycsöves kivitelben, L11 jelű komplett egység 97 Motorbekötés ellenőrzése háromszori próbával 18 db Egys Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj 7 oldal / 5 lap

16 Tétel BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Megnevezés, leírás, típus Menny. 98 Villámhárító felfogóvezető szerelése, előre elkészített tartószerkezetre, sodronyból, kör- vagy laposacélból, meredek 16 m tetőn, tartóra szerelve, átm. 8 mm tüzihorganyzott vezető 99 Villámhárító levezető szerelése, előre elkészített tartószerkezetre, sodronyból, kör- vagy laposacélból, épületszerkezeten 25 m kívül, tartóra szerelve, átm. 10 mm alu. Vezető 100 Villám- és érintésvédelmi hálózat tartozékainak szerelése, felfogórúd szívócsúccsal, 1,0 m, átm. 10/16mm, talppal, tetőn 6 klt Egys Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj 101 Villám- és érintésvédelmi hálózat tartozékainak szerelése, mérési hely kialakítása (vizsgáló összekötő), jelöléssel ellátott 6 db földelési hely, számozottan 102 Földelő- és/vagy védővezető szerelése, előre elkészített tartószerkezetre, sodronyból vagy köracélból, 300 mm2-ig 146 m (átmérő: 20 mm-ig) átm. 10mm tüzihorganyzott 103 Villám- és érintésvédelmi hálózat tartozékainak szerelése, bádogszegély, esőcsatorna bekötése, fémelem kötés 54 db 104 Érintésvédelmi hálózat tartozékainak szerelése, épületgépészeti csőhálózat földelő kötése 8 db 105 Érintésvédelmi hálózat tartozékainak szerelése, nagykiterjedésű fémtárgy földelő kötése 8 db 106 Villám- és érintésvédelmi hálózat tartozékainak szerelése, földelő rúd vagy cső, átm. 10/16mm földelővezető, talajréteg 6 db váltásnál cm hosszban PVC szigeteléssel 107 Villám- és érintésvédelmi hálózat tartozékainak szerelése, földelő rúd vagy cső, 4 m, NA50 csőföldelő 1 db 108 Villám- és érintésvédelmi hálózat tartozékainak szerelése, földelő rúd vagy cső, 3 m, REX keresztföldelő 6 db 109 Nem normázható tétel, reklám, logó kiállás, pergola kiállás előkészítése 2 klt 110 Gyengeáramú rendszer építtetői helykijelölés alapján készült csövezési tervek alapadatai szerint vagyonvédelmi berendezés tervezése, szerelése, beüzemelése komplett berendezés beüzemeléssel, teljes épület komplett egység. Az ajánlattételi listában közölt műszaki tartalommal az építtető ajánlattételi időszakban történő véleményezését követően. MABISz engedélyes. 1 klt 111 Gyengeáramú rendszer, am. segélyhívó rendszer tervezése, szerelése, beüzemelése komplett berendezés, komplett egység. Az ajánlattételi listában közölt műszaki tartalommal az építtető ajánlattételi időszakban történő véleményezését követően. Irodai központtal. 1 klt 112 Gyengeáramú rendszer építtetői helykijelölés alapján készült csövezési tervek alapadatai szerint telefon és internetkapcsolat építése, tervezése, szerelése, beüzemelése komplett berendezés beüzemeléssel, teljes épület komplett egység. Az ajánlattételi listában közölt műszaki tartalommal az építtető ajánlattételi időszakban történő véleményezését követően. 1 klt 113 Villám és érintésvédelmi mérés és jegyzőkönyv készítése 1 klt 114 Szigetelésmérés és jegyzőkönyv készítése 1 klt 115 Mesterséges világításmérés és jegyzőkönyv készítése 1 klt 116 Elosztóberendezések minősítése, jegyzőkönyv készítése, összesen 1 klt 117 Megvalósulási tervdokumentáció készítése 1 klt 115 Bontási munkák 10 szpó Nettó össz.anyagár: Nettó össz. munkadíj: ÁFA alap: ÁFA (27%) 0 Ft 0 Ft 0 Ft 0 Ft 7 oldal / 6 lap

17 BKLC öltöző létesítés 8230 Balatonfüred, Hrsz.: 5454/2 Villanyszerelési munka épület homlokzat 1.0m határral Tétel Megnevezés, leírás, típus Menny. Egys. Egység nettó Tétel nettó Anyagár Munkadíj Anyagár Munkadíj Teljes bruttó ár: 0 Ft 7 oldal / 7 lap

18 Dátum: Projekt sz.: Villámvédelmi kockázatelemzés készült a(z) IEC : nemzetközi szabvány alapján a(z) MSZ EN :2012 szabvány nemzeti függelékeinek figyelembe vételével Projekt-/objektum adatai: Vevő/megrendelő: Intézkedések összefoglalása villámhatás okozta károk csökkentésére, kockázatelemzés alapján, a következő projekthez: BKLC Hrsz.: 5454/ Balatonfüred H BKLC Hrsz.: 5454/ Balatonfüred H A kockázatelemzést készítette: DEHN Risk Tool 14/31 (3.002) oldal 1 a 12

19 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján Tartalomjegyzék 1. Rövidítések jegyzéke 2. Szabványi alapok 3. Kárkockázat és kárforrások 4. Projekt adatai 4.1. Figyelembe veendő kockázatok 4.2. Geográfiai és épület-paraméterek 4.3. Az építmény felosztása villámvédelmi zónákra/övezetekre 4.4. Csatlakozóvezetékek 4.5. Tűz kockázata 4.6. A tűz következményeinek csökkentésére irányuló intézkedések 4.7. Személyek rendkívüli veszélyeztetése az építményben 5. Kockázatértékelés 5.1. R1 kockázat, Emberi élet 5.2. Védelmi intézkedések kiválasztása 6. Jogi kötelezettségek 7. Általános információk 8. Fogalmak magyarázata DEHN Risk Tool 14/31 (3.002) oldal 2 a 12

20 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján 1. Rövidítések jegyzéke a at ca cb cc cs ct CD;CDJ CL CPM CRL EB H H P i K S1 K S1W KS2 K S2W L1 L2 L3 L4 L LEMP LP LPL LPS LPZ m N D N M N G P B PEB PSPD R R 1 R 2 R 3 R 4 R A amortizációs ráta amortizációs idő állatok értéke az övezetben, pénzben kifejezve építmény övezetének értéke, pénzben kifejezve övezetben lévő javak értéke, pénzben kifejezve belső rendszerek értéke az övezetben (beleértve a funkciójukat is) pénzben kifejezve az építmény teljes értéke, pénzben kifejezve elhelyezkedési tényező teljes veszteség éves költsége védelmi intézkedések nélkül a kiválasztott védelmi intézkedések éves költsége megmaradó veszteségek költsége védelmi intézkedések mellett villámvédelmi potenciálkiegyenlítés Lightning Equipotential Bonding az építmény magassága az építmény legmagasabb pontja kamatláb tényező, amely az építmény árnyékolásának hatékonyságát veszi figyelembe (külső térbeli árnyékolás) az árnyékolás hálóosztása az építményben tényező, amely az építmény belsejében az árnyékolás hatékonyságát veszi figyelembe (belső térbeli árnyékolás) az árnyékolás hálóosztása az építmény belsejében emberi élet elvesztése közszolgáltatás kiesése pótolhatatlan kulturális örökség elvesztése gazdasági veszteségek az építmény hossza elektromágneses villámimpulzus Lightning ElectroMagnetic impulse villámvédelem Lightning Protection (villámvédelmi rendszerből (LPS) és a LEMP elleni védelmi intézkedésekből áll) villámvédelmi szint Lightning Protection Level villámvédelmi rendszer Lightning Proctection System villámvédelmi zóna Lightning Protection Zone (olyan zóna, ahol az elektromágneses környezet a villámveszélyeztetés szempontjából definiálva van) karbantartási ráta az építményt érő villámcsapások által okozott veszélyes események száma az építmény környezetét érő villámcsapások által okozott veszélyes események száma villámsűrűség építményben keletkező fizikai károsodás valószínűsége villámcsapás következtében károsodás valószínűsége villámvédelmi potenciálkiegyenlítés esetén belső rendszerek károsodásának valószínűsége koordinált túlfeszültség-védelmi (SPD) intézkedések esetén kockázat emberi élet elvesztésének kockázata építményben közszolgáltatás kiesésének kockázata építményben pótolhatatlan kulturális örökség elvesztésének kockázata építményben gazdasági érték elvesztésének kockázata építményben kockázati összetevő (élőlények sérülése építményt érő villámcsapások) DEHN Risk Tool 14/31 (3.002) oldal 3 a 12

21 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján RB RC RM R U R V R W R Z R T r f rp S M SPD SPM t ex W Z(Ö) kockázati összetevő (építményben keletkező fizikai károsodás - építményt érő villámcsapások) kockázati összetevő (belső rendszerek kiesése - építményt érő villámcsapások) kockázati összetevő (belső rendszerek kiesése építmény környezetét érő villámcsapások) kockázati összetevő (élőlények sérülése csatlakozó vezetéket érő villámcsapás) kockázati összetevő (építményben keletkező fizikai károsodás csatlakozó vezetéket érő villámcsapás) kockázati összetevő (belső rendszerek kiesése csatlakozó vezetéket érő villámcsapások) kockázati összetevő (belső rendszerek kiesése csatlakozó vezeték környezetét érő villámcsapások) elfogadható kockázat (a kárkockázat legnagyobb értéke, amely a védendő építmény esetében még elfogadható) csökkentő tényező, amely egy építmény tűzkockázatát figyelembe veszi csökkentő tényező, amely a tűz következményeinek csökkentésére irányuló intézkedéseket figyelembe veszi éves megtakarítás túlfeszültség-védelmi készülék surge protective device LEMP elleni védelmi intézkedések (intézkedések a LEMP által okozott villamos és elektronikus rendszerek kiesése kockázatának csökkentésére) a veszélyes, robbanóképes atmoszféra jelenlétének időtartama az építmény szélessége övezetek az építményben 2. Szabványi alapok A(z) MSZ EN szabványsorozat az alábbi részekből áll: - MSZ EN : Villámvédelem 1. rész: Általános alapelvek - MSZ EN : Villámvédelem 2. rész: Kockázatkezelés - MSZ EN : Villámvédelem 3. rész: Építmények fizikai károsodása és életveszély - MSZ EN : Villámvédelem 4. rész: Villamos és elektronikus rendszerek épületekben 3. Kárkockázat és kárforrások A villámcsapás következtében kialakuló károk elkerülése érdekében célzott védelmi intézkedéseket kell a védendő építményen végrehajtani. A(z) MSZ EN :2012 szabványban leírt kockázatkezelés, olyan kockázatelemzést tartalmaz, amelynek segítségével az építmény védelmi igénye a villámcsapásokkal kapcsolatban meghatározható. A kockázatkezelés célja, hogy a kockázatot védelmi intézkedésekkel elfogadható szintre csökkentsük. A(z) MSZ EN :2012 szabvány alapján, a(z) BKLC nevű projektre és a(z) Objektum nevű objektumra elvégzett kockázatelemzésben bemutatásra kerül a védelmi intézkedések szükségessége. Az értékelés alapján az építmény veszélyeztetési szintje meghatározásra került és szükség esetén a kockázatok csökkentésére védelmi intézkedések kerültek meghatározásra. A kockázatértékelés eredménye nemcsak a külső villámvédelem védelmi fokozatának meghatározása, hanem egy komplett DEHN Risk Tool 14/31 (3.002) oldal 4 a 12

22 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján védelmi koncepció, amely tartalmazza a LEMP elleni árnyékolási intézkedéseket is. Az eredmény egy gazdaságilag értelmes védelmi intézkedéscsomag, amely illeszkedik a meglévő épülettulajdonságokhoz és az épület felhasználási jellegéhez. 4. Projekt adatai 4.1 Figyelembe veendő kockázatok A(z) Objektum nevű építmény használati jellegének (rendeltetésének) megfelelően, a következő kockázatok kerültek kiválasztásra és figyelembe véve: R 1 kockázat: Emberi élet elvesztésének kockázata; R T : 1,00E-05 A kockázatok kiválasztásával az elfogadható kockázatok, R T is meghatározásra kerültek. A kockázatelemzés célja, hogy a meglévő kockázatot elfogadható (tolerálható), RT kockázati szintre csökkentse gazdaságilag ésszerű védelmi intézkedések kiválasztásával. 4.2 Geográfiai és épület-paraméterek A kockázatelemzés alapjául a(z) MSZ EN :2012 szabvány szerint az NG villámsűrűség szolgál. Ez a közvetlen villámcsapások számát 1/év/km² mértékegységben határozza meg. A vizsgált objektum: Objektum helyén, a villámsűrűség-térkép alapján 3,80 villámcsapás/év/km² került meghatározásra. Ebből számítással határozható meg az építmény helyszínén az évenkénti zivataros napok száma, melynek értéke 38,00 nap. Meghatározóak a közvetlen villámcsapás veszélye szempontjából a vizsgált építmény geometriai méretei. Ezek képezik a közvetlen/közvetett villámcsapás gyűjtőterület-számításának alapját. A(z) Objektum nevű építmény a következő méretekkel rendelkezik: L b Hossz: 25,80 m W b Szélesség: 10,40 m H b Magasság: 5,70 m H pb Legmagasabb pont (ha van): 0,00 m Az építmény geometriai méretei alapján számított gyűjtőterületek: Közvetlen villámcsapás gyűjtőterülete: 2 424,00 m² Közvetett villámcsapás gyűjtőterülete: (az építmény környezetét érő villámcsapás) ,00 m² DEHN Risk Tool 14/31 (3.002) oldal 5 a 12

23 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján Fontos a közvetlen/közvetett villámcsapások számának meghatározásakor az építmény elhelyezkedése, relatív helyzete. A(z) Objektum nevű építmény esetében ez a következőképpen került meghatározásra: Cdb elhelyezkedési tényező: 1,00 Ha a villámsűrűséget az építmény, valamint az építmény környezetének gyűjtőterületére vonatkoztatjuk, akkor a villámcsapás gyakoriságára: az építményt érő közvetlen villámcsapás esetében, N D = 0,0092 villámcsapás/év, az építményt érő közvetett villámcsapás esetében, N M = 3,1221 villámcsapás/év adódik. 4.3 Az építmény felosztása villámvédelmi zónákra/övezetekre A(z) Objektum nevű építményt a kockázatelemzés szempontjából nem volt indokolt villámvédelmi zónákra/övezetekre felosztani. 4.4 Csatlakozóvezetékek A kockázatelemzés során minden, a vizsgált építménybe be- és kilépő csatlakozóvezetéket figyelembe kell venni. A villamosan vezető csöveket nem kell figyelembe venni abban az esetben, ha ezek az építmény fő földelő sínjével össze vannak kötve. Ha ez az összekötés nincs kialakítva, akkor a villamosan vezető csővezetékeket is figyelembe kell venni a kockázatelemzésben (A potenciálkiegyenlítés követelményét figyelembe kell venni!). A kockázatelemzésben a vizsgált Objektum nevű építményre a következő csatlakozóvezetékeket vettük figyelembe: - 04 kv Minden definiált csatlakozóvezetékre megadásra kerültek paraméterek, mint például vezeték fajtája (szabadvezeték/földkábel) vezeték hossza (az épületen kívül) környezeti tényező DEHN Risk Tool 14/31 (3.002) oldal 6 a 12

24 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján csatlakozó építmény belső kábelezés módja (árnyékolt/nem árnyékolt) legkisebb méretezési lökőfeszültség (a végkészülékek lökőfeszültség-állósága). Ezen alapelvek alapján az építmény és a benne lévő javak veszélyeztetési potenciálja meghatározható a csatlakozóvezetékbe illetve annak környezetébe csapó villám következtében. 4.5 Tűz kockázata A vizsgált építmény tűz kockázata fontos részét képezi a szükséges védelmi intézkedések meghatározásának. A tűz kockázata a(z) Objektum nevű építmény esetében a számítás során az alábbi besorolással került figyelembe vételre: - Normál tűzkockázat 4.6 A tűz következményeinek csökkentésére irányuló intézkedések A tűz kockázatainak csökkentése érdekében a következő intézkedéseket választottuk ki a számítás során: - Tűzoltó készülék, kézi működtetésű tűzjelző készülék, tűzcsapok, tűzbiztos szakaszok, védett menekülési utak 4.7 Személyek rendkívüli veszélyeztetése az építményben A(z) Objektum nevű építményben tartózkodó személyek száma alapján a lehetséges pánikveszélyre, a következő besorolást vettük figyelembe: - Csekély pánikveszély (pl. építmény max. két emelettel és max. 100 főig) 5. Kockázatértékelés Mint, ahogy a 4.1 pontban bemutatásra került, a 5. fejezetben az alábbi kockázatok kerültek kiértékelésre. A mindenkori kockázat esetében a kék oszlopdiagram mutatja az elfogadható kockázat értékét, a zöld/piros oszlopdiagram pedig a számítással meghatározott kockázatot. 5.1 R1 kockázat, Emberi élet A(z) Objektum nevű építmény belsejében illetve az építmény környezetében tartózkodó személyekre a következő kockázat került kiszámításra: R T elfogadható kockázat: R1 számított kockázat (védelem nélkül): 1,00E-05 1,14E-04 R1 számított kockázat (védelemmel): 7,60E-06 DEHN Risk Tool 14/31 (3.002) oldal 7 a 12

25 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján A meglévő kockázat csökkentése érdekében a(z) 5. fejezet szerinti védelmi intézkedések végrehajtására van szükség. 5.2 Védelmi intézkedések kiválasztása A következő védelmi intézkedések kiválasztásával a meglévő kockázat az elfogadható szintre csökkenthető. Az alább kiválasztott védelmi intézkedések a(z) Objektum nevű objektum kockázatkezelésének részét képezik és csak ezzel összefüggésben érvényesek. Intézkedések; Védelemmel / tervezett állapot: Terület Intézkedés Tényező pb: peb: LPS villámvédelmi rendszer LPS IV védelmi fokozat Villámvédelmi potenciálkiegyenlítés Potenciálkiegyenlítés az LPL III vagy LPL IV szint szerint 04 kv: 2.000E E-02 pspd: Koordinált túlfeszültség-védelem LPL III vagy IV 5.000E-02 DEHN Risk Tool 14/31 (3.002) oldal 8 a 12

26 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján 6. Jogi kötelezettségek Az elkészített kockázatértékelés az épület üzemeltetőjétől és/vagy tulajdonosától illetve szakképzett alkalmazottaktól kapott adatokon alapul, amely adatok jelen feltételezés szerint a helyszínen kerültek meghatározásra és értékelésre. Fel szeretnénk hívni a figyelmet arra, hogy a kapott bemenő adatokat a kockázatelemzés után még egyszer ellenőrizni kell. A DEHNsupport programban a kockázatok számítással történő meghatározásának eljárása a(z) MSZ EN :2012 szabványból került levezetésre. A villámvédelmi kockázatelemzés, és a kockázatok becslése a szakma általánosan elismert szabályai valamint a rendelkezésre álló feltételezések, dokumentumok, ábrák, rajzok, méretek, paraméterek alapján történt. Amennyiben a kockázatelemzés kellő gondossággal készül, és a készítője legjobb tudása és lelkiismerete alapján jár el, akkor semmilyen jogi felelősség nem terheli. helység, dátum pecsét, aláírás DEHN Risk Tool 14/31 (3.002) oldal 9 a 12

27 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján 7. Általános információk 7.1 A külső villámvédelem komponensei A külső villámvédelem kialakítása során felhasznált komponenseknek meg kell felelniük bizonyos mechanikai és villamos követelményeknek, amelyek az MSZ MSZ EN x szabványsorozatban vannak rögzítve. Ez a szabványsorozat az alábbi részekből áll: - MSZ MSZ EN :2009 Összekötő elemek követelményei - MSZ MSZ EN :2009 A vezetők és a földelők követelményei - MSZ MSZ EN :2009 Az összecsatoló szikraközök követelményei - MSZ MSZ EN :2009 Vezetőtartók követelményei - MSZ MSZ EN :2009 A földelők ellenőrzési aknáinak és a földelők tömítéseinek követelményei MSZ MSZ EN :2009 Összekötő elemek követelményei Az összekötő elemekkel, mint például a kapcsokkal szemben támasztott követelmények az MSZ MSZ EN szabványban vannak rögzítve. Ez a külső villámvédelmet kivitelező villamos szakember számára azt jelenti, hogy az összekötő elemeket a beépítés helyén várható terhelés alapján kell kiválasztani (H vagy N változat). Így például felfogócsúcs esetében (100%-os villámáram) H (100 ka) terhelhetőségű kapcsot kell választani, míg felfogóháló vagy földbe történő bevezetés esetén (a villámáram már több ágáramra eloszlott) N (50 ka) terhelhetőségű kapcsot kell választani. A fenti különböző terhelhetőségeknek megfelelő alkalmazást gyártói vizsgálati jegyzőkönyvekkel kell igazolni MSZ MSZ EN :2009 A vezetők és a földelők követelményei A vezetőkkel szemben, mint pl. felfogó- és levezetőkkel illetve földelővezetőkkel szemben az MSZ MSZ EN konkrét követelményeket támaszt. Ezek a következőképpen foglalhatók össze: - mechanikai tulajdonságok (minimális folyási- és szakítószilárdság), - villamos tulajdonságok (maximális fajlagos ellenállás) és - korrózióvédelmi tulajdonságok (mesterséges öregítés). A földelőkkel és mélyföldelőkkel szemben az MSZ MSZ EN szabvány külön követelményeket határoz meg. Ebben az esetben mindenekelőtt az anyag típusa, a geometria, a minimálisan használható méretek és a villamos tulajdonságok fontosak. Ezek a szabványból származó követelmények fontos termékjellemzők, amelyeket a gyártói dokumentumokban és a termék adatlapján fel kell tüntetni MSZ MSZ EN :2009 Az összecsatoló szikraközök követelményei Az összecsatoló szikraközöket földelőrendszerek galvanikus leválasztására lehet használni. Az összecsatoló szikraközök kialakítása szempontjából az MSZ MSZ EN meghatározza, hogy ezeket úgy kell méretezni, hogy az egyes komponensek, amennyiben a gyártói adatoknak megfelelően vannak beépítve megbízhatóan, tartósan és biztonságosan működjenek a személyek és a környező berendezések veszélyeztetése nélkül MSZ MSZ EN :2009 Vezetőtartók követelményei Az MSZ MSZ EN rögzíti a fémes és nemfémes anyagból készült, a felfogóval és levezetővel kapcsolatba kerülő vezetőtartók műszaki követelményeit és bevizsgálásának módját MSZ MSZ EN :2009 A földelők ellenőrzési aknáinak és a földelők tömítéseinek követelményei Minden vizsgáló dobozt és földelőátvezetőt úgy kell kialakítani és megtervezni, hogy rendeltetésszerű használat mellett megbízhatóan és személyek vagy a környezet veszélyeztetése nélkül üzemeljenek. Az MSZ MSZ EN a vizsgálódobozok és földelőátvezetők műszaki követelményeit és bevizsgálásának módját írja elő (pl. tömítettségi vizsgálat). DEHN Risk Tool 14/31 (3.002) oldal 10 a 12

28 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján 8. Fogalmak magyarázata Koordinált túlfeszültség-védelmi (SPD) rendszer Túlfeszültség-védelmi készülékek (SPD - Surge Protecting Device) szakszerűen kiválasztott, telepített és összehangolt működésű rendszere, amely a villamos és elektronikus rendszerek kiesésének veszélyét lecsökkenti. Szigetelő interfész Olyan készülékek, amelyek egy LPZ zónába belépő vezetékeken a lökőhullámokat csökkenteni képesek. Ilyen készülékek például a szigetelő transzformátorok földelt árnyékolással a tekercselések között, fémet nem tartalmazó optikai kábelek és optocsatolók. Ezen készülék szigetelési szilárdságának önállóan vagy SPD-k segítségével meg kell felelnie az alkalmazáshoz előírtaknak. LEMP, elektromágneses villámimpulzus [en: lightning electromagnetic impulse] A villámáram elektromágneses hatásainak összessége, amely galvanikus, induktív vagy kapacitív csatolással vezeték mentén terjedő lökőhullámokat és elektromágneses impulzusmezőket hoznak létre. LP, villámvédelem [en: lightning protection] Teljeskörű rendszer építmények védelmére, beleértve a belső rendszereket és az épületben lévő javakat is, valamint az emberek védelmét a villámcsapások hatásai ellen. A villámvédelem villámvédelmi rendszerből (LPS) és a LEMP elleni védelmi intézkedésekből áll. LPL, villámvédelmi szint [en: lightning protection level] A villámparaméterek értékeinek olyan csoportjához rendelt szám, amely akkora valószínűséghez tartozik, amelynél a vonatkozó legnagyobb és legkisebb tervezési értékeket az általában előforduló villámparaméterek nem lépik túl. LPS, villámvédelmi rendszer [en: lightning protection system] Az építményt érő villámcsapások által okozott fizikai károsodás csökkentésére szolgáló teljes rendszer. EB Villámvédelmi potenciálkiegyenlítés (en: lightning equipotential bonding) Egymástól különálló fémes részek potenciálkiegyenlítése a villámvédelmi rendszerrel (LPS) közvetlen összekötés révén vagy túlfeszültség-védelmi készüléken keresztül a villámáram által okozott potenciálkülönbségek csökkentésére. SPD, túlfeszültség-védelmi készülék [en: surge protective device] Olyan eszköz, amelynek rendeltetése a tranziens túlfeszültségek korlátozása és a lökőáramok levezetése. Legalább egy nemlineáris alkotóelemet tartalmaz. Csomópont A csatlakozóvezeték olyan pontja, amelyen a lökőhullám áthatolása feltételezhetően elhanyagolható. Csomópontokra példák az energetikai vezetékek elosztási pontjai, pl. KöF/KiF-transzformátorok, alállomások, a távközlési hálózaton alközpontok vagy berendezések (pl. multiplexer vagy xdsl készülék). Fizikai károsodás A villám mechanikai, hő-, vegyi vagy robbantó hatásai következtében az építményben (vagy a benne lévő javakban) bekövetkezett károsodás. Élőlények sérülése A villámcsapás által okozott érintési vagy lépésfeszültség miatti áramütés következtében az emberek vagy állatok tartós sérülése, ideértve az élet elvesztését is. R, kockázat A villám által okozott évenkénti (emberi és anyagi) veszteség várható átlagos értéke a védendő objektum DEHN Risk Tool 14/31 (3.002) oldal 11 a 12

29 Kockázatelemzés az építmény kárkockázatainak meghatározásához az MSZ EN :2012 alapján teljes (emberi és anyagi) értékéhez viszonyítva. Z(Ö), az építmény övezete Az építmény azonos jellemzőkkel leírható része, ahol a kockázati összetevő meghatározásához csak egyféle paraméterkészletet kell figyelembe venni. LPZ, villámvédelmi zóna [en: lightning protection zone] Az a zóna, amelyben a villám elektromágneses tere meghatározott. Egy villámvédelmi zóna határai nem szükségszerűen esnek egybe a fizikai határokkal (pl. falak, padló és mennyezet). Mágneses árnyékolás A védendő objektumot vagy annak egy részét körülvevő zárt, fémes, rácsszerű vagy folytonos árnyékolás, amely csökkenti a villamos és elektronikus rendszerek meghibásodását. Villámvédelmi kábel Olyan, megnövelt villamos szilárdságú különleges kábel, amelynek fémes köpenye vagy közvetlenül, vagy vezetőképes műanyag burkolaton keresztül folytonosan érintkezik a talajjal. Villámvédelmi kábelcsatorna A talajjal tartósan érintkező, kis fajlagos ellenállású kábelcsatorna (pl. egymással összekötött szerkezeti betonvas elemeket tartalmazó beton- vagy fémcsatorna. DEHN Risk Tool 14/31 (3.002) oldal 12 a 12
