A lövedékálló védőmellény. ballisztikai kerámia + traumát mérsékelő rétegeinek elemzése

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "A lövedékálló védőmellény. ballisztikai kerámia + traumát mérsékelő rétegeinek elemzése"

Átírás

1 A lövedékálló védőmellény ballisztikai kerámia + traumát mérsékelő rétegeinek elemzése Eur.Ing. Frank György c. docens az SzVMSzK Szakmai Kollégium elnöke, SzVMSzK mérnök szakértő (B5) A műszaki kerámiákat nagy tisztaságú alkotókból állítják elő, jellemzőjük közül kiemelhető ridegségük, hogy az instabil repedésterjedést előidéző kritikus hibanagyság még a mikro szerkezetet jellemző szemcsék nagyságrendjébe esik, hogy a törést nagyon kicsi vagy semmi maradó alakváltozás sem előzi meg, stb., ezért gyártásukat, ellenőrzésüket szigorú feltételek mellett kell végezni. Átgondolva a lövedékálló védőmellényekben alkalmazott ballisztikai kerámiákkal (Al 2 O 3 alumínium oxid, B4C bór-karbid, SiC szilicium karbid) szemben támasztható kulcstulajdonságokat mondható, hogy a megfelelőség megfogalmazásához több anyagtani paraméter (kulcstulajdonság) ismerete szükséges, a felhasználók biztonságának szavatolása céljából. Ki kell emelni, hogy a kulcstulajdonságok olyan mérhető és/vagy számítható adatok, paraméterek, amelyek alapvető szerepet játszanak egy adott kiegészítő védőbetét védőképességének megítéléséhez. A kulcstulajdonságokat mértékeik jellemzik és ezek vannak közvetlen kapcsolatban a szakemberek által befolyásolható paraméterekkel. A kulcstulajdonságok megadása nem tekinthető rendkívüli követelménynek, hiszen a műszaki kerámiákat felhasználóknál ez természetes igény (gyakorlat). Márpedig a ballisztikai kerámia a műszaki kerámiáknak egyik alcsoportjába, a funkcionális kerámiák közé sorolható. 1

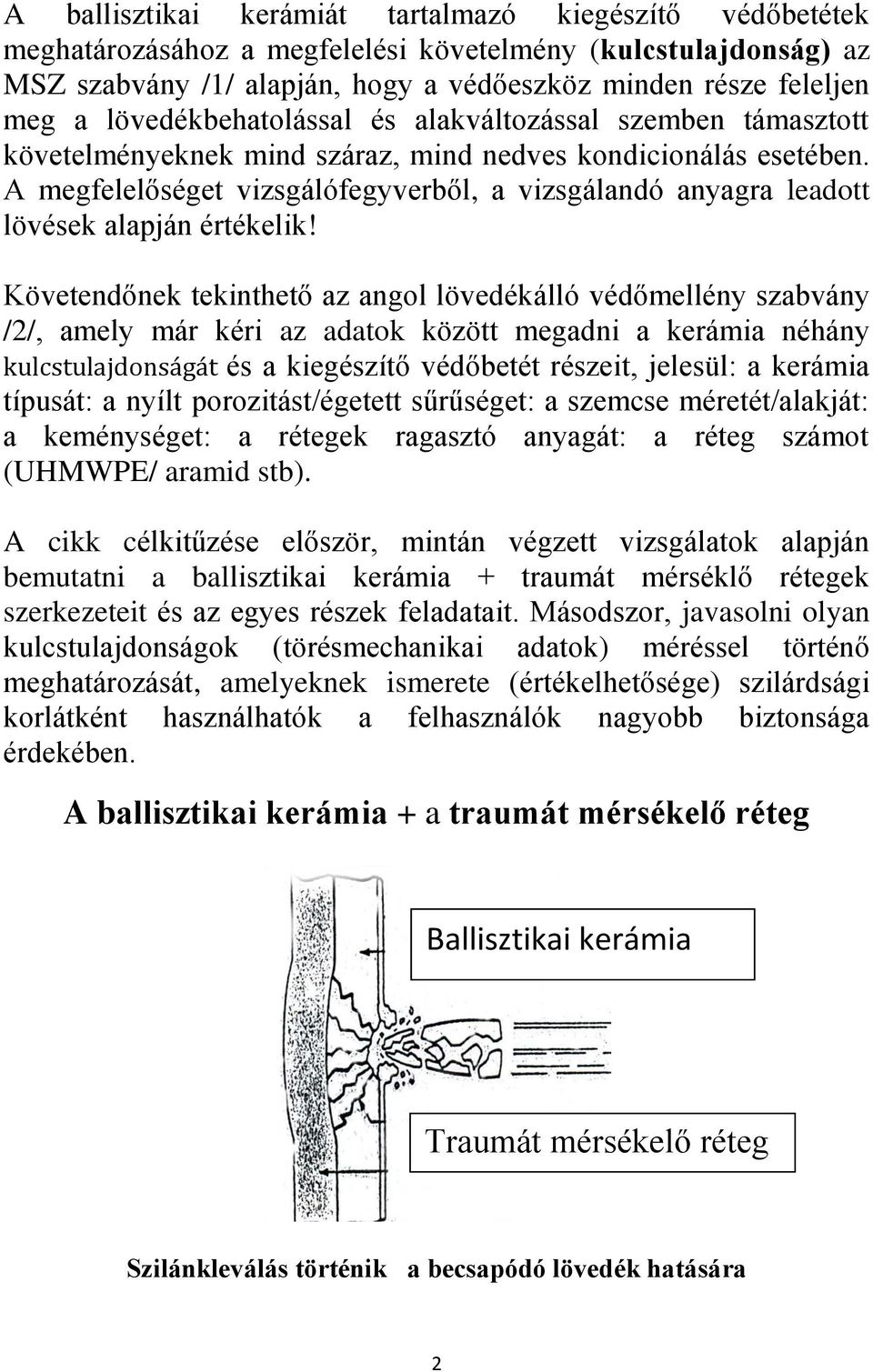

2 A ballisztikai kerámiát tartalmazó kiegészítő védőbetétek meghatározásához a megfelelési követelmény (kulcstulajdonság) az MSZ szabvány /1/ alapján, hogy a védőeszköz minden része feleljen meg a lövedékbehatolással és alakváltozással szemben támasztott követelményeknek mind száraz, mind nedves kondicionálás esetében. A megfelelőséget vizsgálófegyverből, a vizsgálandó anyagra leadott lövések alapján értékelik! Követendőnek tekinthető az angol lövedékálló védőmellény szabvány /2/, amely már kéri az adatok között megadni a kerámia néhány kulcstulajdonságát és a kiegészítő védőbetét részeit, jelesül: a kerámia típusát: a nyílt porozitást/égetett sűrűséget: a szemcse méretét/alakját: a keménységet: a rétegek ragasztó anyagát: a réteg számot (UHMWPE/ aramid stb). A cikk célkitűzése először, mintán végzett vizsgálatok alapján bemutatni a ballisztikai kerámia + traumát mérséklő rétegek szerkezeteit és az egyes részek feladatait. Másodszor, javasolni olyan kulcstulajdonságok (törésmechanikai adatok) méréssel történő meghatározását, amelyeknek ismerete (értékelhetősége) szilárdsági korlátként használhatók a felhasználók nagyobb biztonsága érdekében. A ballisztikai kerámia + a traumát mérsékelő réteg Ballisztikai kerámia Traumát mérsékelő réteg Szilánkleválás történik a becsapódó lövedék hatására 2

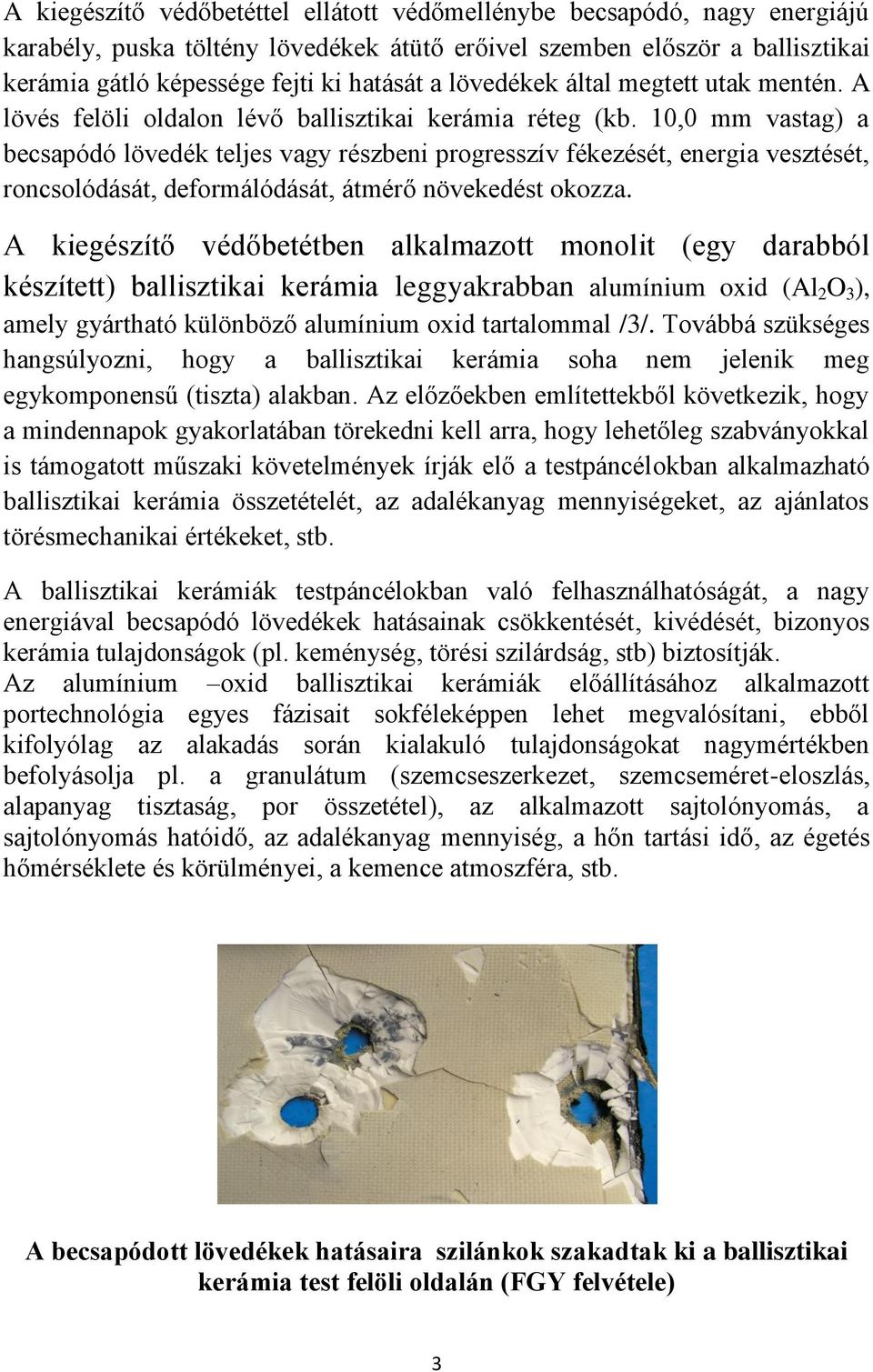

3 A kiegészítő védőbetéttel ellátott védőmellénybe becsapódó, nagy energiájú karabély, puska töltény lövedékek átütő erőivel szemben először a ballisztikai kerámia gátló képessége fejti ki hatását a lövedékek által megtett utak mentén. A lövés felöli oldalon lévő ballisztikai kerámia réteg (kb. 10,0 mm vastag) a becsapódó lövedék teljes vagy részbeni progresszív fékezését, energia vesztését, roncsolódását, deformálódását, átmérő növekedést okozza. A kiegészítő védőbetétben alkalmazott monolit (egy darabból készített) ballisztikai kerámia leggyakrabban alumínium oxid (Al 2 O 3 ), amely gyártható különböző alumínium oxid tartalommal /3/. Továbbá szükséges hangsúlyozni, hogy a ballisztikai kerámia soha nem jelenik meg egykomponensű (tiszta) alakban. Az előzőekben említettekből következik, hogy a mindennapok gyakorlatában törekedni kell arra, hogy lehetőleg szabványokkal is támogatott műszaki követelmények írják elő a testpáncélokban alkalmazható ballisztikai kerámia összetételét, az adalékanyag mennyiségeket, az ajánlatos törésmechanikai értékeket, stb. A ballisztikai kerámiák testpáncélokban való felhasználhatóságát, a nagy energiával becsapódó lövedékek hatásainak csökkentését, kivédését, bizonyos kerámia tulajdonságok (pl. keménység, törési szilárdság, stb) biztosítják. Az alumínium oxid ballisztikai kerámiák előállításához alkalmazott portechnológia egyes fázisait sokféleképpen lehet megvalósítani, ebből kifolyólag az alakadás során kialakuló tulajdonságokat nagymértékben befolyásolja pl. a granulátum (szemcseszerkezet, szemcseméret-eloszlás, alapanyag tisztaság, por összetétel), az alkalmazott sajtolónyomás, a sajtolónyomás hatóidő, az adalékanyag mennyiség, a hőn tartási idő, az égetés hőmérséklete és körülményei, a kemence atmoszféra, stb. A becsapódott lövedékek hatásaira szilánkok szakadtak ki a ballisztikai kerámia test felöli oldalán (FGY felvétele) 3

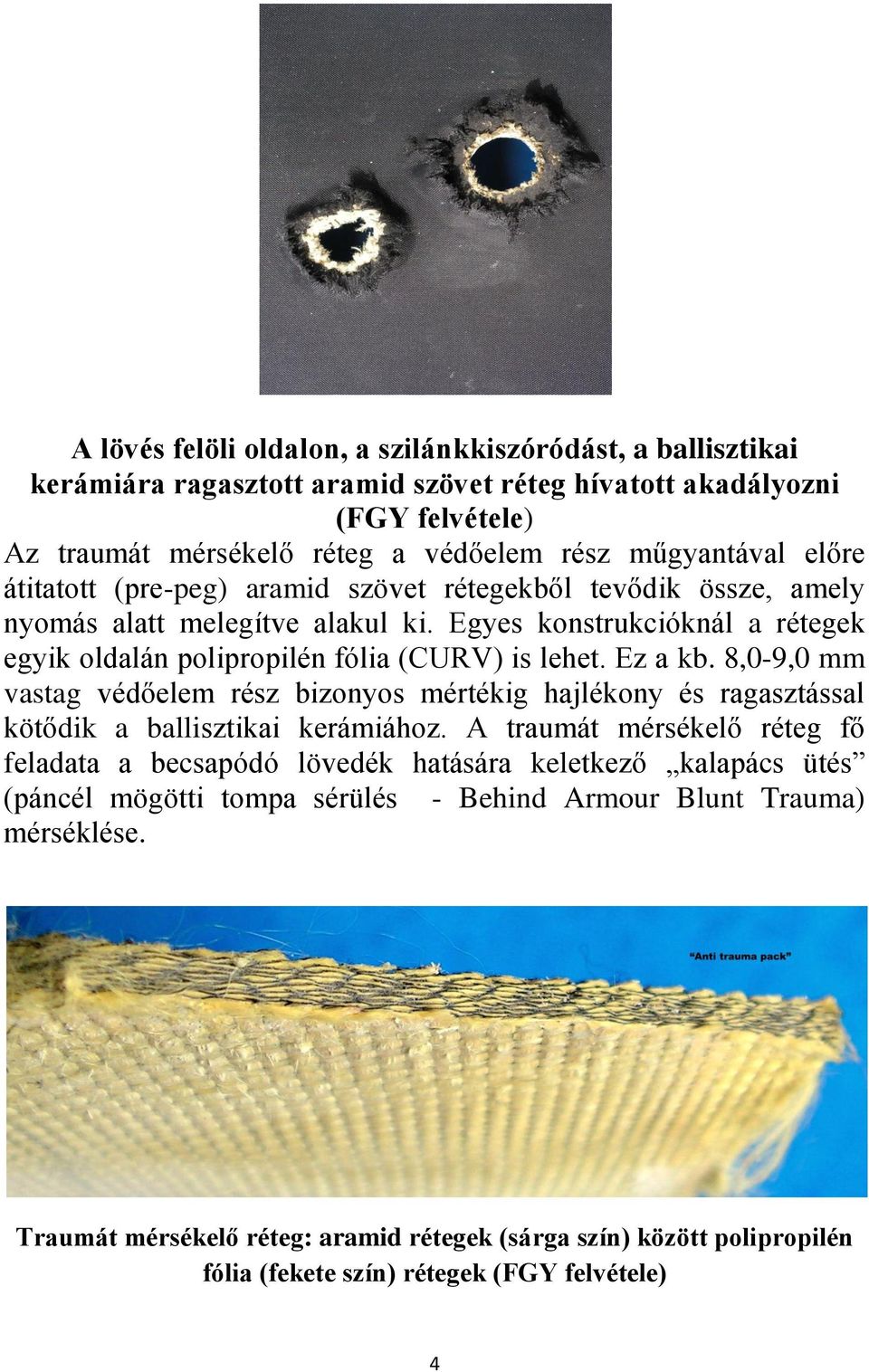

4 A lövés felöli oldalon, a szilánkkiszóródást, a ballisztikai kerámiára ragasztott aramid szövet réteg hívatott akadályozni (FGY felvétele) Az traumát mérsékelő réteg a védőelem rész műgyantával előre átitatott (pre-peg) aramid szövet rétegekből tevődik össze, amely nyomás alatt melegítve alakul ki. Egyes konstrukcióknál a rétegek egyik oldalán polipropilén fólia (CURV) is lehet. Ez a kb. 8,0-9,0 mm vastag védőelem rész bizonyos mértékig hajlékony és ragasztással kötődik a ballisztikai kerámiához. A traumát mérsékelő réteg fő feladata a becsapódó lövedék hatására keletkező kalapács ütés (páncél mögötti tompa sérülés - Behind Armour Blunt Trauma) mérséklése. Traumát mérsékelő réteg: aramid rétegek (sárga szín) között polipropilén fólia (fekete szín) rétegek (FGY felvétele) 4

5 Ásványos összetétel elemzése röntgendiffrakciós (XRD) módszerrel.a röntgendiffrakciós (XRD) diagnosztika /4/ rendkívül kis mennyiségű kerámia mintából képes értékelésre alkalmas adatokat biztosítani. A röntgendiffrakció olyan módszer, amely alkalmas egy olyan diffraktogram létrehozására, amelyben a intenzitás csúcsok vízszintes tengelyen való helyei adják meg az anyagra jellemző értékeket, vagyis a vizsgált anyag minőségét. A módszer segíti a kerámiák ásványos összetételének megismerését, az összehasonlíthatóságukat. XRD módszerrel elemzett ballisztikai kerámia kulcstulajdonságai: a vizsgált mintában jelen van 88,00 % korund (alfa-al 2 O 3 ) rész, mellette 2,00 % spinell rész (ebből 1,43 % Al 2 O 3 ), ami kémiailag magnézium-alumínium oxid (MgAl 2 O 4 ) és 10,00 % kalciumföldpát (anortit) is (ebből 3,39 % Al 2 O 3 ). Így, az értékelés szerint a minta összesen 92,82 % alumínium oxid tartalmú. A röntgendiffrakciós felvételen az azonosító reflexiósorozat specifikusan éles és csúcsos reflexiókból tevődik össze, ami alfa Al 2 O 3 -re jellemző. Ebből a megállapításból a hevítés hőmérsékletre lehet következtetni, mivel az alumínium oxid C 0 hőmérsékleten alakul át alfa Al 2 O 3 -á. Keménység elemzése mikro keménység méréssel (Vickers H v ) A ballisztikai kerámiák lokális mechanikai tulajdonságának, a mikro keménységének megállapításához mikro Vickers keménységmérő berendezést alkalmaznak, amikor is 136 csúcsszögű négyzet keresztmetszetű gyémánt gúlát nyomnak meghatározott terhelőerővel és terhelési idővel a próbadarab mikroszkópban kiválasztott felületébe. A mikro Vickers keménység a terhelő erő és a lenyomat felületének hányadosa. A lenyomat felületének meghatározásához a terhelés megszüntetése és a mérőfej kiemelése után a négyzet alakú lenyomat átlóit (d) mérik mikroszkópban. Szükséges megjegyezni, hogy a kerámia alakítható (plastic zone) és a rugalmas (elastic region) tulajdonságai miatt a négyzet alakú lenyomatnak két átló mérete keletkezik, mégpedig: d max -a terhelés maximumánál, és d 0 -a terhelés megszüntetése után. A keménység értékének egysége lehet GPa, lehet H V - Vickers (1 GPa = H V 98,1). 5

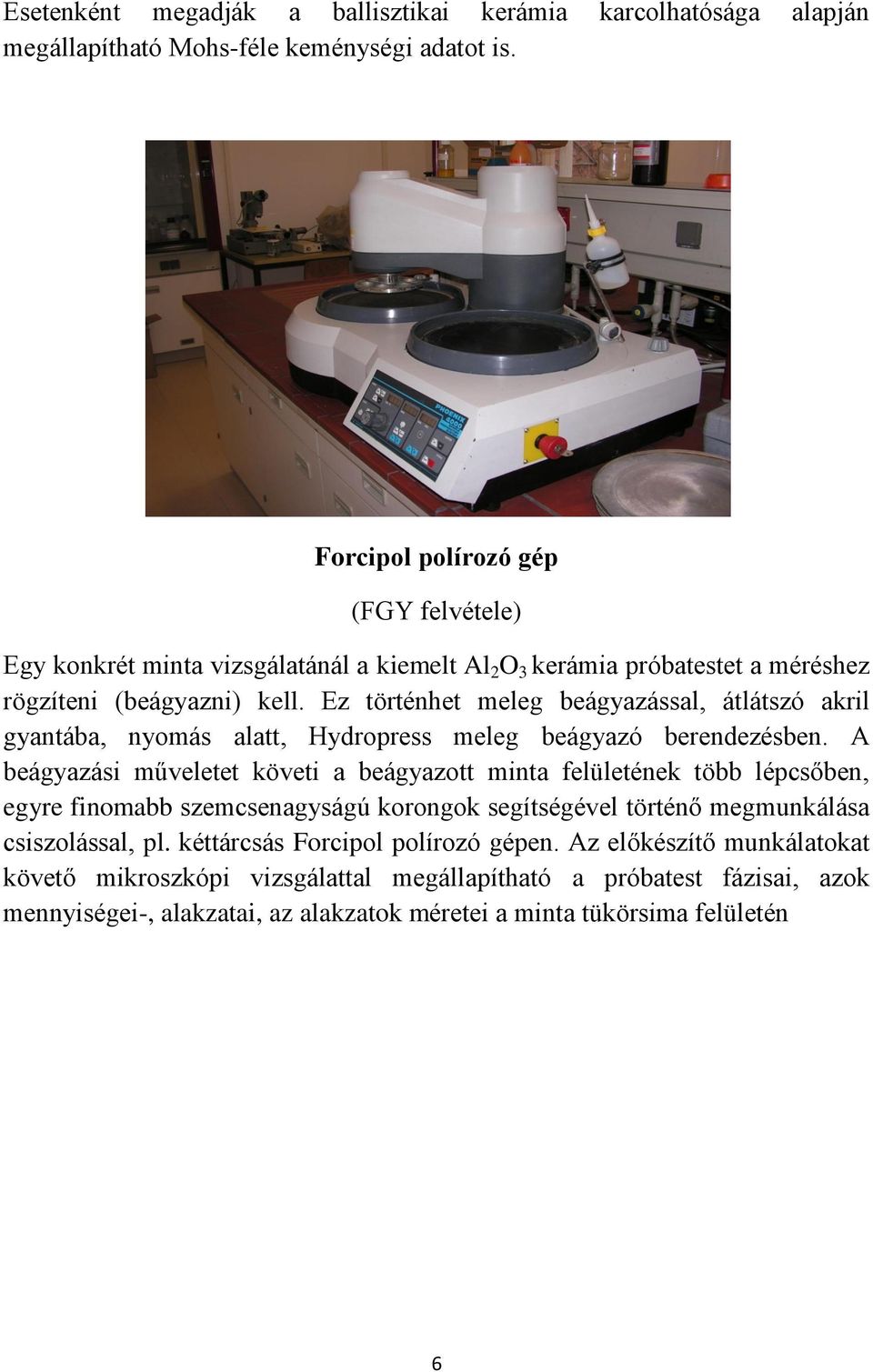

6 Esetenként megadják a ballisztikai kerámia karcolhatósága alapján megállapítható Mohs-féle keménységi adatot is. Forcipol polírozó gép (FGY felvétele) Egy konkrét minta vizsgálatánál a kiemelt Al 2 O 3 kerámia próbatestet a méréshez rögzíteni (beágyazni) kell. Ez történhet meleg beágyazással, átlátszó akril gyantába, nyomás alatt, Hydropress meleg beágyazó berendezésben. A beágyazási műveletet követi a beágyazott minta felületének több lépcsőben, egyre finomabb szemcsenagyságú korongok segítségével történő megmunkálása csiszolással, pl. kéttárcsás Forcipol polírozó gépen. Az előkészítő munkálatokat követő mikroszkópi vizsgálattal megállapítható a próbatest fázisai, azok mennyiségei-, alakzatai, az alakzatok méretei a minta tükörsima felületén 6

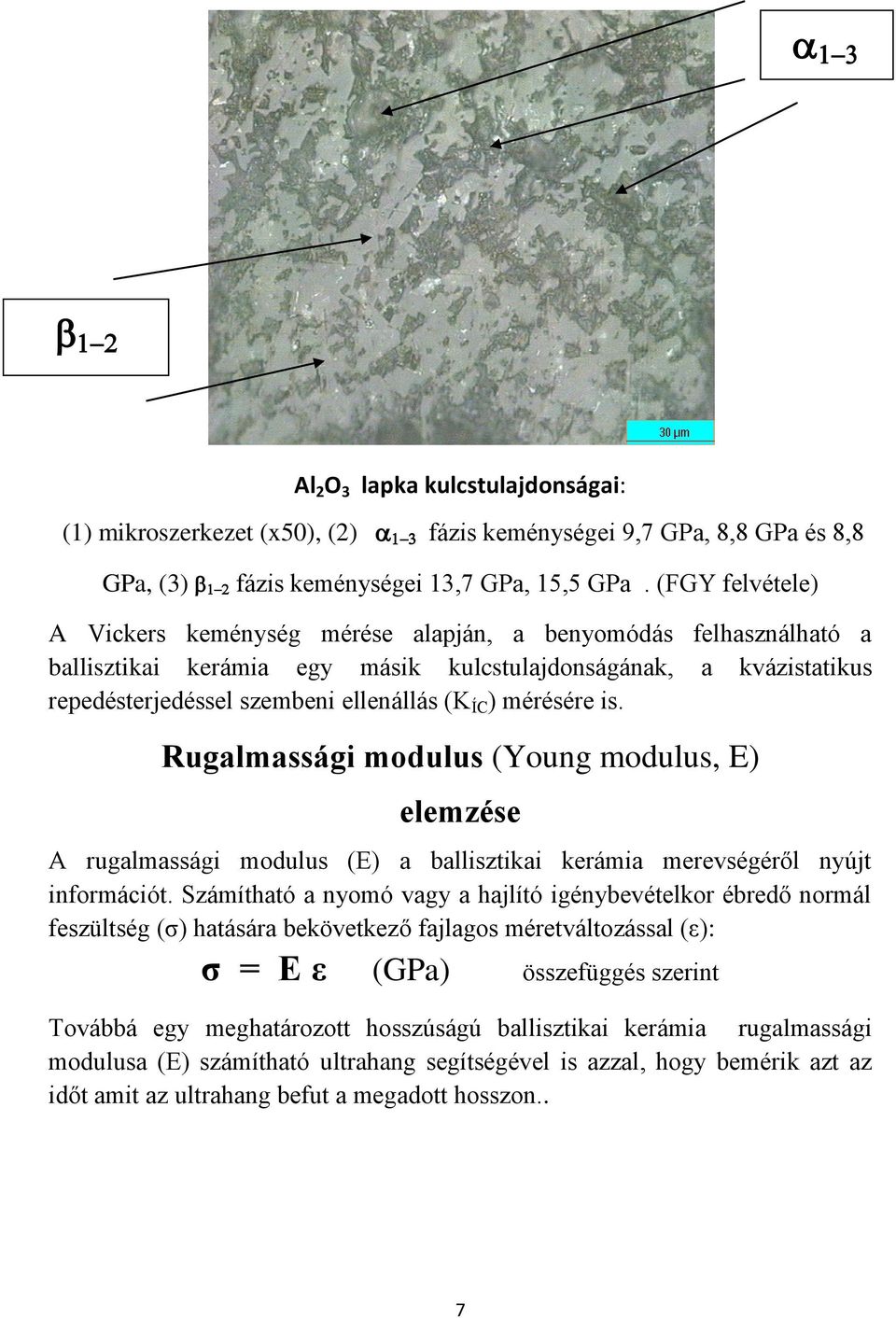

7 Al 2 O 3 lapka kulcstulajdonságai: (1) mikroszerkezet (x50), (2) fázis keménységei 9,7 GPa, 8,8 GPa és 8,8 GPa, (3) fázis keménységei 13,7 GPa, 15,5 GPa. (FGY felvétele) A Vickers keménység mérése alapján, a benyomódás felhasználható a ballisztikai kerámia egy másik kulcstulajdonságának, a kvázistatikus repedésterjedéssel szembeni ellenállás (K ÍC ) mérésére is. Rugalmassági modulus (Young modulus, E) elemzése A rugalmassági modulus (E) a ballisztikai kerámia merevségéről nyújt információt. Számítható a nyomó vagy a hajlító igénybevételkor ébredő normál feszültség (σ) hatására bekövetkező fajlagos méretváltozással (ε): σ = E ε (GPa) összefüggés szerint Továbbá egy meghatározott hosszúságú ballisztikai kerámia rugalmassági modulusa (E) számítható ultrahang segítségével is azzal, hogy bemérik azt az időt amit az ultrahang befut a megadott hosszon.. 7

8 Weibull modulus (m) elemzése A Weibull modulus (m) a szilárdság (repedés kialakulással szembeni ellenállás) egyenletességére jellemző adat és a Weibull statisztikával jellemzik /5/ és a 3 vagy 4 pontos módszerrel mérik. A cikk korlátozott terjedelmére való tekintettel csak megemlítem, hogy a ballisztikai kerámia további kulcstulajdonságait is célszerű elemezni, nevezetesen a nyomószilárdságot, az égetett sűrűséget, az elektromos vezetőképességet is, a felhasználók nagyobb biztonsága érdekében. Összefoglalás A ballisztikai kerámia + traumát mérsékelő rétegek kulcstulajdonságainak meghatározása az alkalmazó elemi érdeke, ezért szükséges a rétegek fizikai-és kémiai tulajdonságainak, anyagjellemzőinek (kulcstulajdonságok) ismerete, ellenőrzése. Felhasznált irodalom 1. MSZ K :1999 szabvány 2. HOSDB Body Armour Standards for UK Police (2007) Part 1: General Requirements. Page Frank György Eur.Ing.: A lövedékálló védőmellény alapanyagai és a degradáció veszélye. A ballisztikai kerámia laboratóriumi vizsgálata. BOLYAI SZEMLE szám. Zrínyi Miklós Nemzetvédelmi Egyetem Bolyai János Hadmérnöki Kar Budapest. 4. Frank György Eur.Ing.: Lövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel. BOLYAI SZEMLE szám. Zrínyi Miklós Nemzetvédelmi Egyetem Bolyai János Hadmérnöki Kar Budapest. 5. MSZ ENV rész. Statisztikai elemzés 8

Lövedékálló védőmellényekben alkalmazott ballisztikai kerámia azonosítása az atomsíkok közti rácssíktávolságok alapján

Lövedékálló védőmellényekben alkalmazott ballisztikai kerámia azonosítása az atomsíkok közti rácssíktávolságok alapján Lövedékálló védőmellényekben alkalmazott ballisztikai kerámia azonosítása az atomsíkok közti rácssíktávolságok alapján Eur.Ing. Frank György c. docens SzVMSzK mérnök szakértő (B5, B6) Személy-, Vagyonvédelmi

Részletesebben

Ballisztikai kerámiába becsapódó lövedék kinetikai energiájának vesztése a védőképesség egyik feltétele

Ballisztikai kerámiába becsapódó lövedék kinetikai energiájának vesztése a védőképesség egyik feltétele Ballisztikai kerámiába becsapódó lövedék kinetikai energiájának vesztése a védőképesség egyik feltétele Eur.Ing. Frank György c. docens Testpáncélok és lövedékálló, repeszálló, szúrásálló védőanyagok SzVMSzK

Részletesebben

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján

Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján Lövedékálló védőmellény megfelelőségének elemzése lenyomatmélységek (traumahatás) alapján Eur.Ing. Frank György c. docens az SzVMSzK Szakmai Kollégium elnöke SzVMSzK mérnök szakértő (B5) A lövedékálló

Részletesebben

Lövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel

Lövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel Lövedékálló védőmellényekben alkalmazható ballisztikai kerámia megfelelőségének vizsgálata röntgendiffrakciós (XRD) módszerrel XRD study on suitability of aluminium-oxide based ballistic ceramics used

Részletesebben

A vizsgált anyag ellenállása az adott geometriájú szúrószerszám behatolásával szemben, Mérnöki alapismeretek és biztonságtechnika

A vizsgált anyag ellenállása az adott geometriájú szúrószerszám behatolásával szemben, Mérnöki alapismeretek és biztonságtechnika Dunaújvárosi Főiskola Anyagtudományi és Gépészeti Intézet Mérnöki alapismeretek és biztonságtechnika Mechanikai anyagvizsgálat 2. Dr. Palotás Béla palotasb@mail.duf.hu Készült: Dr. Krállics György (BME,

Részletesebben

Anyagvizsgálatok. Mechanikai vizsgálatok

Anyagvizsgálatok. Mechanikai vizsgálatok Anyagvizsgálatok Mechanikai vizsgálatok Szakítóvizsgálat EN 10002-1:2002 Célja: az anyagok egytengelyű húzó igénybevétellel szembeni ellenállásának meghatározása egy szabványosan kialakított próbatestet

Részletesebben

2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat, keménységmérés

2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat, keménységmérés SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat,

Részletesebben

Anyagszerkezet és vizsgálat

Anyagszerkezet és vizsgálat SZÉCHENYI ISTVÁN EGYETEM Anyagismereti és Járműgyártási Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat,

Részletesebben

IN THORAX AGAINST BULLETS

IN THORAX AGAINST BULLETS BALLISZTIKAI KERÁMIA ALKALMAZÁSA TESTPÁNCÉLOKBAN KARABÉLY- ÉS PUSKATÖLTÉNYEK LÖVEDÉKEI ELLEN USING BALLISTIC CERAMICS IN THORAX AGAINTS BULLETS FRANK GYÖRGY címzetes docens BALLISZTIKAI KERÁMIA ALKALMAZÁSA

Részletesebben

SiAlON. , TiC, TiN, B 4 O 3

SiAlON. , TiC, TiN, B 4 O 3 ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak

Részletesebben

OXIDE BASED BALLISTIC CERAMICS USED IN BODY ARMORS FRANK GYÖRGY

OXIDE BASED BALLISTIC CERAMICS USED IN BODY ARMORS FRANK GYÖRGY BIZTONSÁGTECHNIKA FRANK GYÖRGY LÖVEDÉKÁLLÓ VÉDİMELLÉNYEKBEN ALKALMAZHATÓ BALLISZTIKAI KERÁMIA MEGFELELİSÉGÉNEK VIZSGÁLATA RÖNTGENDIFFRAKCIÓS (XRD) MÓDSZERREL XRD STUDY ON SUITABILITY OF ALUMINIUM- OXIDE

Részletesebben

Anyagismeret I. Nyomó, hajlító vizsgálat Keménységmérés. Összeállította: Csizmazia Ferencné dr.

Anyagismeret I. Nyomó, hajlító vizsgálat Keménységmérés. Összeállította: Csizmazia Ferencné dr. Anyagismeret I. Nyomó, hajlító vizsgálat Keménységmérés Összeállította: Csizmazia Ferencné dr. Mechanikai tulajdonságok Statikus igénybevétel Nyomó igénybevétellel szembeni ellenállásának meghatározása

Részletesebben

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7.

Fogorvosi anyagtan fizikai alapjai 7. Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és

Részletesebben

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17

Fogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17 rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,

Részletesebben

Testpáncélok használhatóságának vizsgálata ( In-Service Testing ) kockázatértékeléssel

Testpáncélok használhatóságának vizsgálata ( In-Service Testing ) kockázatértékeléssel Testpáncélok használhatóságának vizsgálata ( In-Service Testing ) kockázatértékeléssel Eur.Ing. Frank György c. docens az SzVMSzK Szakmai Kollégium elnöke, SzVMSzK mérnök szakértő (B5, B6) Műszaki meggondolások

Részletesebben

Anyagismeret I. A töréssel szembeni ellenállás vizsgálata. Összeállította: Csizmazia Ferencné dr.

Anyagismeret I. A töréssel szembeni ellenállás vizsgálata. Összeállította: Csizmazia Ferencné dr. Anyagismeret I. A töréssel szembeni ellenállás vizsgálata Összeállította: Csizmazia Ferencné dr. Az anyag viselkedése terhelés hatására Az anyagok lehetnek: szívósak, képlékenyek és ridegek. Szívós vagy

Részletesebben

Elsőként ellenőrizzük, hogy a 2,5mm átmérőjű golyóval vizsgálható-e az adott vastagságú próbadarab.

Elsőként ellenőrizzük, hogy a 2,5mm átmérőjű golyóval vizsgálható-e az adott vastagságú próbadarab. 1 Keménységmérés minta példa Brinell keme nyse gme re s minta pe lda A Feladat: Határozza meg a kapott próbadarab Brinell keménységét HPO 250-es típusú keménység mérőgép segítségével. A méréssorán a próbadarab

Részletesebben

Polimerbetonok mechanikai tartósságának vizsgálata Vickers keménységmérő felhasználásával

Polimerbetonok mechanikai tartósságának vizsgálata Vickers keménységmérő felhasználásával A TERMELÉSI FOLYAMAT MINÕSÉGKÉRDÉSEI, VIZSGÁLATOK 2.5 Polimerbetonok mechanikai tartósságának vizsgálata Vickers keménységmérő felhasználásával Tárgyszavak: építőanyag; polimerbeton; hajlítószilárdság;

Részletesebben

Építőanyagok I - Laborgyakorlat. Fémek

Építőanyagok I - Laborgyakorlat. Fémek Építőanyagok I - Laborgyakorlat Fémek Az acél és a fémek tulajdonságai Az acél és fémek fizikai jellemzői Fém ρ (kg/m 3 ) olvadáspont C E (kn/mm 2 ) Acél 7850 1450 210000 50 Alumínium 2700 660 70000 200

Részletesebben

A töréssel szembeni ellenállás vizsgálata

A töréssel szembeni ellenállás vizsgálata A töréssel szembeni ellenállás vizsgálata 1 Az anyag viselkedése terhelés hatására Az anyagok lehetnek: szívósak, képlékenyek és ridegek. 2 Szívós vagy képlékeny anyag Az anyag törését a csúsztatófeszültségek

Részletesebben

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.

Részletesebben

Anyagismeret a gyakorlatban (BMEGEPTAGA0) KEMÉNYSÉGMÉRÉS

Anyagismeret a gyakorlatban (BMEGEPTAGA0) KEMÉNYSÉGMÉRÉS Anyagismeret a gyakorlatban (BMEGEPTAGA0) KEMÉNYSÉGMÉRÉS Elméleti áttekintés Az anyag képlékeny alakváltozással, különösen valamely mérőszerszám beatolásával, szembeni ellenállását keménységnek nevezzük.

Részletesebben

A technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára

A technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára Bevezetés A technológiai paraméterek hatása az Al 2 O 3 kerámiák mikrostruktúrájára és hajlítószilárdságára Csányi Judit 1, Dr. Gömze A. László 2 1 doktorandusz, 2 tanszékvezető egyetemi docens Miskolci

Részletesebben

A beton kúszása és ernyedése

A beton kúszása és ernyedése A beton kúszása és ernyedése A kúszás és ernyedés reológiai fogalmak. A reológia görög eredetű szó, és ebben az értelmezésben az anyagoknak az idő folyamán lejátszódó változásait vizsgáló műszaki tudományág

Részletesebben

Tömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm.

Tömeg (2) kg/darab NYLATRON MC 901 NYLATRON GSM NYLATRON NSM 40042000 40050000 40055000 50. Átmérő tűrései (1) mm. Átmérő mm. NYLTRON M 901, kék (színezett, növelt szívósságú, öntött P 6) NYLTRON GSM, szürkésfekete; (MoS, szilárd kenőanyagot tartalmazó, öntött P 6) NYLTRON NSM, szürke (szilárd kenőanyag kombinációt tartalmazó

Részletesebben

POLIMERTECHNIKA Laboratóriumi gyakorlat

POLIMERTECHNIKA Laboratóriumi gyakorlat MÉRÉSI JEGYZŐKÖNYV Polimer anyagvizsgálat Név: Neptun kód: Dátum:. Gyakorlat célja: 1. Műanyagok folyóképességének vizsgálata, fontosabb reológiai jellemzők kiszámítása 2. Műanyagok Charpy-féle ütővizsgálata

Részletesebben

Mechanikai tulajdonságok és vizsgálatuk

Mechanikai tulajdonságok és vizsgálatuk Anyagszerkezettan és anyagvizsgálat 215/16 Mechanikai tulajdonságok és vizsgálatuk Dr. Krállics György krallics@eik.bme.hu Az előadás fő pontjai Bevezetés Rugalmas és képlékeny alakváltozás Egyszerű igénybevételek

Részletesebben

5. Az acélszerkezetek méretezésének különleges kérdései: rideg törés, fáradás. BME Szilárdságtani és Tartószerkezeti Tanszék

5. Az acélszerkezetek méretezésének különleges kérdései: rideg törés, fáradás. BME Szilárdságtani és Tartószerkezeti Tanszék MAGASÉPÍTÉSI ACÉLSZERKEZETEK 5. Az acélszerkezetek méretezésének különleges kérdései: rideg törés, fáradás. FERNEZELYI SÁNDOR EGYETEMI TANÁR Az acél szakító diagrammja Lineáris szakasz Arányossági határnak

Részletesebben

Műszerezett keménységmérés alkalmazhatósága a gyakorlatban

Műszerezett keménységmérés alkalmazhatósága a gyakorlatban Műszerezett keménységmérés alkalmazhatósága a gyakorlatban Rózsahegyi Péter laboratóriumvezető Tel: (46) 560-137 Mob: (30) 370-009 Műszaki Kockázatmenedzsment Osztály Mechanikai Anyagvizsgáló Laboratórium

Részletesebben

Fogorvosi anyagtan fizikai alapjai 6.

Fogorvosi anyagtan fizikai alapjai 6. Fogorvosi anyagtan fizikai alapjai 6. Mechanikai tulajdonságok 1. Kiemelt témák: Rugalmas alakváltozás Merevség és összefüggése a kötési energiával A geometriai tényezők szerepe egy test merevségében Tankönyv

Részletesebben

Mechanikai tulajdonságok Statikus igénybevétel. Nyomó igénybevétellel szembeni ellenállásának meghatározása

Mechanikai tulajdonságok Statikus igénybevétel. Nyomó igénybevétellel szembeni ellenállásának meghatározása Mechanikai tulajdonságok Statikus igénybevétel Nyomó igénybevétellel szembeni ellenállásának meghatározása 1 Nyomó igénybevétel megvalósítása (nyomóvizsgálat) 2 Az anyagok viselkedése nyomó igénybevétel

Részletesebben

Kiváló minőségű ragasztott kötés létrehozásának feltételei

Kiváló minőségű ragasztott kötés létrehozásának feltételei AKTUALITÁSOK A FARAGASZTÁSBAN Kiváló minőségű ragasztott kötés létrehozásának feltételei Dr. habil Csiha Csilla tanszékvezető, egyetemi docens Sopron 2014 szeptember 11. Faanyagok ragasztása a faipari

Részletesebben

Ütőmunka meghatározása acél próbatesten, Charpy-kalapáccsal, amely ingás ütő-hajlítómű (Charpyinga) Dr. Kausay Tibor

Ütőmunka meghatározása acél próbatesten, Charpy-kalapáccsal, amely ingás ütő-hajlítómű (Charpyinga) Dr. Kausay Tibor Ütőmunka meghatározása acél próbatesten, Charpy-kalapáccsal, amely ingás ütő-hajlítómű (Charpyinga) Dr. Kausay Tibor Dr. Kausay Tibor 1 Charpy-kalapács, 10 m kp = 100 J legnagyobb ütőenergiával A vizsgálatot

Részletesebben

Ballisztikai védőanyag lövedékállóságának (védőképességének) meghatározása pénzszállító (CIT) járműveknél

Ballisztikai védőanyag lövedékállóságának (védőképességének) meghatározása pénzszállító (CIT) járműveknél Ballisztikai védőanyag lövedékállóságának (védőképességének) meghatározása pénzszállító (CIT) járműveknél Eur.Ing. Frank György c. docens MSc az SzVMSzK Szakmai Kollégium elnöke SzVMSzK mérnök szakértő

Részletesebben

BME ANYAGTUDOMÁNY ÉS. Mechanikai anyagvizsgálat. Szakítóvizsgálat. A legelterjedtebb roncsolásos vizsgálat

BME ANYAGTUDOMÁNY ÉS. Mechanikai anyagvizsgálat. Szakítóvizsgálat. A legelterjedtebb roncsolásos vizsgálat BME ANYAGTUDOMÁNY É TECHNOLÓGIA Anyagismeret TANZÉK Mechanikai anyagvizsgálat Dr. Lovas Jeno jlovas@eik.bme.hu Dr. Krállics György krallics@eik.bme.hu zakítóvizsgálat A legelterjedtebb roncsolásos vizsgálat

Részletesebben

A szerkezeti anyagok tulajdonságai és azok vizsgálata

A szerkezeti anyagok tulajdonságai és azok vizsgálata A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minőség, élettartam A termék minősége

Részletesebben

305/2011 EU rendelet ill. 275/2013 kormányrendelet alkalmazása. CREATON Hungary Kft.

305/2011 EU rendelet ill. 275/2013 kormányrendelet alkalmazása. CREATON Hungary Kft. 305/2011 EU rendelet ill. 275/2013 kormányrendelet alkalmazása CREATON Hungary Kft. 1. Kerámia tetőcserepek 2. Sík- és hullámpala 3. Szerelt homlokzatburkolatok Kerámia tetőcserepek Legfontosabb változások

Részletesebben

miák k mechanikai Kaulics Nikoletta Marosné Berkes Mária Lenkeyné Biró Gyöngyvér

miák k mechanikai Kaulics Nikoletta Marosné Berkes Mária Lenkeyné Biró Gyöngyvér SiAlON kerámi miák k mechanikai viselkedésének jellemzése műszerezett ütővizsgálattal Kaulics Nikoletta Marosné Berkes Mária Lenkeyné Biró Gyöngyvér VIII. Országos Törésmechanikai Szeminárium Miskolc-Tapolca,

Részletesebben

a NAT-1-1258/2007 számú akkreditált státuszhoz

a NAT-1-1258/2007 számú akkreditált státuszhoz Nemzeti Akkreditáló Testület MÓDOSÍTOTT RÉSZLETEZÕ OKIRAT a NAT-1-1258/2007 számú akkreditált státuszhoz A Budapesti Mûszaki és Gazdaságtudományi Egyetem Építõmérnöki Kar Építõanyagok és Mérnökgeológia

Részletesebben

Szilárd testek rugalmassága

Szilárd testek rugalmassága Fizika villamosmérnököknek Szilárd testek rugalmassága Dr. Giczi Ferenc Széchenyi István Egyetem, Fizika és Kémia Tanszék Győr, Egyetem tér 1. 1 Deformálható testek (A merev test idealizált határeset.)

Részletesebben

tervezési szempontok (igénybevétel, feszültségeloszlás,

tervezési szempontok (igénybevétel, feszültségeloszlás, Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet

Részletesebben

Polimerek fizikai, mechanikai, termikus tulajdonságai

Polimerek fizikai, mechanikai, termikus tulajdonságai SZÉCHENYI ISTVÁN EGYETEM ANYAGISMERETI ÉS JÁRMŰGYÁRTÁSI TANSZÉK POLIMERTECHNIKA NGB_AJ050_1 Polimerek fizikai, mechanikai, termikus tulajdonságai DR Hargitai Hajnalka 2011.10.05. BURGERS FÉLE NÉGYPARAMÉTERES

Részletesebben

A töréssel szembeni ellenállás vizsgálata

A töréssel szembeni ellenállás vizsgálata A töréssel szembeni ellenállás vizsgálata 1 Az anyag viselkedése terhelés hatására Az anyagok lehetnek: szívósak, képlékenyek és ridegek. 2 Szívós vagy képlékeny anyag Az anyag törését a csúsztatófeszültségek

Részletesebben

merevség engedékeny merev rugalmasság rugalmatlan rugalmas képlékenység nem képlékeny képlékeny alakíthatóság nem alakítható, törékeny alakítható

merevség engedékeny merev rugalmasság rugalmatlan rugalmas képlékenység nem képlékeny képlékeny alakíthatóság nem alakítható, törékeny alakítható Értelmező szótár: FAFA: Tudományos elnevezés: merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát, hajlékonyságát vesztett . merevség engedékeny merev Young-modulus, E (Pa)

Részletesebben

LÖVEDÉKÁLLÓ VÉDŐBETÉTBE BECSAPÓDÓ, ÁTHATOLÁST NEM OKOZÓ LÖVEDÉK HATÁSMECHANIZMUSA (A BABT JELENSÉG)

LÖVEDÉKÁLLÓ VÉDŐBETÉTBE BECSAPÓDÓ, ÁTHATOLÁST NEM OKOZÓ LÖVEDÉK HATÁSMECHANIZMUSA (A BABT JELENSÉG) BIZTONSÁGTECHNIKA FRANK GYÖRGY LÖVEDÉKÁLLÓ VÉDŐBETÉTBE BECSAPÓDÓ, ÁTHATOLÁST NEM OKOZÓ LÖVEDÉK HATÁSMECHANIZMUSA (A BABT JELENSÉG) BEHIND ARMOUR BLUNT TRAUMA (BABT) IS THE SPECTRUM OF NON PENETRATING INJURIES

Részletesebben

Záróvizsga szakdolgozat. Mérési bizonytalanság meghatározásának módszertana metallográfiai vizsgálatoknál. Kivonat

Záróvizsga szakdolgozat. Mérési bizonytalanság meghatározásának módszertana metallográfiai vizsgálatoknál. Kivonat Záróvizsga szakdolgozat Mérési bizonytalanság meghatározásának módszertana metallográfiai vizsgálatoknál Kivonat Csali-Kovács Krisztina Minőségirányítási szakirány 2006 1 1. Bevezetés 1.1. A dolgozat célja

Részletesebben

Hőkezelő- és mechanikai anyagvizsgáló laboratórium (M39)

Hőkezelő- és mechanikai anyagvizsgáló laboratórium (M39) Hőkezelő- és mechanikai anyagvizsgáló laboratórium (M39) A laboratóriumban elsősorban fémek és fémötvözetek különböző hőkezelési eljárásainak megvalósítására és hőkezelés előtti és utáni mechanikai tulajdonságainak

Részletesebben

A szerkezeti anyagok tulajdonságai és azok vizsgálata

A szerkezeti anyagok tulajdonságai és azok vizsgálata A szerkezeti anyagok tulajdonságai és azok vizsgálata 1 Az anyagok tulajdonságai fizikai tulajdonságok, mechanikai, termikus, elektromos, mágneses akusztikai, optikai 2 Minıség, élettartam A termék minısége

Részletesebben

Fa- és Acélszerkezetek I. 10. Előadás Faszerkezetek I. Dr. Szalai József Főiskolai adjunktus

Fa- és Acélszerkezetek I. 10. Előadás Faszerkezetek I. Dr. Szalai József Főiskolai adjunktus Fa- és Acélszerkezetek I. 10. Előadás Faszerkezetek I. Dr. Szalai József Főiskolai adjunktus Tartalom Fa, mint anyag általános tulajdonságai Előnyök-hátrányok Faipari termékek Faszerkezetek jellemző alkalmazási

Részletesebben

Mechanikai tulajdonságok és vizsgálatuk 1-2

Mechanikai tulajdonságok és vizsgálatuk 1-2 ANYAGTUDOMÁNY É TECHNOLÓGIA TANZÉK Anyagszerkezettan és anyagvizsgálat 5/6 Mechanikai tulajonságok és vizsgálatuk 1- Dr. Krállics György krallics@eik.bme.hu 1 Az előaás fő pontjai Bevezetés Rugalmas és

Részletesebben

A termék csomagolási rendszerek műszaki vizsgálatai. Széchenyi István Egyetem Logisztikai és Szállítmányozási Tanszék, H-9026 Gyır, Egyetem tér 1.

A termék csomagolási rendszerek műszaki vizsgálatai. Széchenyi István Egyetem Logisztikai és Szállítmányozási Tanszék, H-9026 Gyır, Egyetem tér 1. A termék csomagolási rendszerek műszaki vizsgálatai A csomagolást érő igénybevételek Fizikai igénybevételek Mechanikai igénybevételek Klimatikus igénybevételek Kémiai igénybevételek Biológiai tényezők

Részletesebben

Vizsgálati jegyzőkönyvek általános felépítése

Vizsgálati jegyzőkönyvek általános felépítése Vizsgálati jegyzőkönyvek általános felépítése 1. Intézményi és személyi adatok 1. Megbízó intézmény neve és címe 2. Megbízó képviselőjének neve és beosztása 3. A vizsgáló intézmény illetve laboratórium

Részletesebben

Mikrohullámú abszorbensek vizsgálata

Mikrohullámú abszorbensek vizsgálata Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 6. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Anyagismeret és anyagvizsgálat. Kovács Attila kovacs.attila@nyf.hu

Anyagismeret és anyagvizsgálat. Kovács Attila kovacs.attila@nyf.hu Anyagismeret és anyagvizsgálat Kovács Attila kovacs.attila@nyf.hu Mit nevezünk anyagvizsgálatnak? "Az ipar és a technika fejlődése megkívánja, hogy a gyártási folyamatok során felhasznált anyagokról minél

Részletesebben

termék katalógus parafa dugók

termék katalógus parafa dugók termék katalógus parafa dugók 2 - natural cork természetes parafa dugók 4-5 agglomerated cork aglomerált parafa dugók 6-7 eurocork mikrogranulátusos parafa dugók 8-9 twintop (1+1) kombinált parafa dugók

Részletesebben

3. METALLOGRÁFIAI VIZSGÁLATOK

3. METALLOGRÁFIAI VIZSGÁLATOK 3. METALLOGRÁFIAI VIZSGÁLATOK MEGBÍZHATÓSÁGI HIBAANALITIKA VIETM154 HARSÁNYI GÁBOR, BALOGH BÁLINT BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY BEVEZETÉS metallography

Részletesebben

Optikai csatlakozók vizsgálata

Optikai csatlakozók vizsgálata Optikai csatlakozók vizsgálata Összeállította: Mészáros István tanszéki mérnök 1 Az optikai szálak végződtetésére különböző típusú csatlakozókat használnak, melyeknek kialakítását és átviteli paramétereit

Részletesebben

ÜVEG FIZIKAI TULAJDONSÁGAI,

ÜVEG FIZIKAI TULAJDONSÁGAI, ÜVEG FIZIKAI TULAJDONSÁGAI, ÜVEGTERMÉKEK Erdélyi Tamás egyetemi tanársegéd BME Építészmérnöki é kar Szilárdságtani és Tartószerkezeti Tanszék 2013. február 28. Tematika alkal om 1. 2. 3. 4. 5. nap 02.28.

Részletesebben

Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al alapján)

Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al alapján) Karbonát és szilikát fázisok átalakulása a kerámia kiégetés során (Esettanulmány Cultrone et al. 2001 alapján) Kő-, kerámia- és fémek archeometriája Kürthy Dóra 2014. 12. 12. 1 Miért fontos? ősi kerámiák

Részletesebben

5. Az acélszerkezetek méretezésének különleges kérdései: rideg törés, fáradás.

5. Az acélszerkezetek méretezésének különleges kérdései: rideg törés, fáradás. MAGASÉPÍTÉSI ACÉLSZERKEZETEK 5. Az acélszerkezetek méretezésének különleges kérdései: rideg törés, fáradás. KÉSZÜLT FERNEZELYI SÁNDOR EGYETEMI TANÁR ELŐADÁSI JEGYZETEI ÉS AZ INTERNETEN ELÉRHETŐ MÁS ANYAGOK

Részletesebben

Nemzeti Akkreditáló Testület. SZŰKÍTETT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1244/2012 nyilvántartási számú akkreditált státuszhoz

Nemzeti Akkreditáló Testület. SZŰKÍTETT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1244/2012 nyilvántartási számú akkreditált státuszhoz Nemzeti Akkreditáló Testület SZŰKÍTETT RÉSZLETEZŐ OKIRAT (1) a NAT-1-1244/2012 nyilvántartási számú akkreditált státuszhoz Az INNOTESZT Minőségvizsgáló, Technológiai és Fejlesztési Kft. Mobil Nagylabor

Részletesebben

Anyagválasztás dugattyúcsaphoz

Anyagválasztás dugattyúcsaphoz Anyagválasztás dugattyúcsaphoz A csapszeg működése során nagy dinamikus igénybevételnek van kitéve. Ezen kívül figyelembe kell venni hogy a csapszeg felületén nagy a kopás, ezért kopásállónak és 1-1,5mm

Részletesebben

A= a keresztmetszeti felület cm 2 ɣ = biztonsági tényező

A= a keresztmetszeti felület cm 2 ɣ = biztonsági tényező Statika méretezés Húzás nyomás: Amennyiben a keresztmetszetre húzó-, vagy nyomóerő hat, akkor normálfeszültség (húzó-, vagy nyomó feszültség) keletkezik. Jele: σ. A feszültség: = ɣ Fajlagos alakváltozás:

Részletesebben

7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék)

7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1. Al2O3 95%+MLG 5% ; 3h; 4000rpm; Etanol; ZrO2 G1 (1312 keverék) 7.1.1. SPS: 1150 C; 5 (1312 K1) Mért sűrűség: 3,795 g/cm 3 3,62 0,14 GPa Három pontos törés teszt: 105 4,2 GPa Súrlódási együttható:

Részletesebben

Hőkezelő technológia tervezése

Hőkezelő technológia tervezése Miskolci Egyetem Gépészmérnöki Kar Gépgyártástechnológiai Tanszék Hőkezelő technológia tervezése Hőkezelés és hegesztés II. című tárgyból Név: Varga András Tankör: G-3BGT Neptun: CP1E98 Feladat: Tervezze

Részletesebben

RÉSZLETEZŐ OKIRAT a NAH /2017 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT a NAH /2017 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT a NAH-1-1046/2017 nyilvántartási számú akkreditált státuszhoz A Hódmezővásárhelyi Útépítő Kft. HÓDÚT LABOR (6065 Lakitelek. külterület 0115/32. hrsz.; 5600 Békéscsaba, Berényi út 142.;

Részletesebben

Dr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz

Dr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz XV. NEMZETKÖZI ÉPÍTÉSTUDOMÁNYI KONFERENCIA CSÍKSOMLYÓ 2011 Dr. Farkas György, egyetemi tanár Németh Orsolya Ilona, doktorandusz y, Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar Hidak

Részletesebben

Járműelemek. Rugók. 1 / 27 Fólia

Járműelemek. Rugók. 1 / 27 Fólia Rugók 1 / 27 Fólia 1. Rugók funkciója A rugók a gépeknek és szerkezeteknek olyan különleges elemei, amelyek nagy (ill. korlátozott) alakváltozás létrehozására alkalmasak. Az alakváltozás, szemben más szerkezeti

Részletesebben

Tartószerkezet-rekonstrukciós Szakmérnöki Képzés

Tartószerkezet-rekonstrukciós Szakmérnöki Képzés Juhász Károly Péter Betontechnológia 4 - Betondiagnosztika 2018 szakmérnöki előadás BME Vizsgálatok típusai Mikor van rá szükségünk? kivitelezés ellenőrzése nem ismert szerkezet teherbírásának meghatározása

Részletesebben

Vizsgálati eredmények értelmezése

Vizsgálati eredmények értelmezése Vizsgálati eredmények értelmezése Egyszerű mechanikai vizsgálatok Feladat: töltésépítésre alkalmasnak ítélt talajok mechanikai jellemzőinek vizsgálata Adottak: Proktor vizsgálat eredményei, szemeloszlás,

Részletesebben

RÉSZLETEZŐ OKIRAT (1) a NAH /2017 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT (1) a NAH /2017 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT (1) a NAH-1-1736/2017 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: FUGRO Consult Kft Geotechnikai Vizsgálólaboratórium 1115 Budapest, Kelenföldi

Részletesebben

Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása

Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,

Részletesebben

Nemzeti Akkreditáló Testület. SZŰKÍTETT RÉSZLETEZŐ OKIRAT (4) a NAT /2011 nyilvántartási számú akkreditált státuszhoz

Nemzeti Akkreditáló Testület. SZŰKÍTETT RÉSZLETEZŐ OKIRAT (4) a NAT /2011 nyilvántartási számú akkreditált státuszhoz Nemzeti Akkreditáló Testület SZŰKÍTETT RÉSZLETEZŐ OKIRAT (4) a NAT-1-1271/2011 nyilvántartási számú akkreditált státuszhoz A MAÉPTESZT Magyar Építőmérnöki Minőségvizsgáló és Fejlesztő Kft. Minőségvizsgáló

Részletesebben

Nemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz

Nemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1271/2015 nyilvántartási számú akkreditált státuszhoz A MAÉPTESZT Magyar Építőmérnöki Minőségvizsgáló és Fejlesztő Kft. Minőségvizsgáló Laboratórium

Részletesebben

TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ

TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?

Részletesebben

Az alkatrésztervezés folyamata 1. (meghatározó a biztonság szempontjából)

Az alkatrésztervezés folyamata 1. (meghatározó a biztonság szempontjából) Az alkatrésztervezés folyamata 1. (meghatározó a biztonság szempontjából) 1 / 15 Az alkatrésztervezés folyamata 2. 2 / 15 A szilárdsági számítás végeredménye az adott feladattól függően a szükséges méret,

Részletesebben

Zaj- és rezgés. Törvényszerűségek

Zaj- és rezgés. Törvényszerűségek Zaj- és rezgés Törvényszerűségek A hang valamilyen közegben létrejövő rezgés. A vivőközeg szerint megkülönböztetünk: léghangot (a vivőközeg gáz, leggyakrabban levegő); folyadékhangot (a vivőközeg folyadék,

Részletesebben

1. Ütvehajlító vizsgálat

1. Ütvehajlító vizsgálat 1. Ütvehajlító vizsgálat Ütvehajlító vizsgálat segítségével megvizsgálhatjuk, hogy az adott körülmények között dinamikus igénybevétel hatására hogyan viselkedik az agyagunk. A körülményektől függően egy

Részletesebben

DEBRECENI EGYETEM MŰSZAKI KAR GÉPÉSZMÉRNÖKI TANSZÉK SPM BEARINGCHECKER KÉZI CSAPÁGYMÉRŐ HASZNÁLATA /OKTATÁSI SEGÉDLET DIAGNOSZTIKA TANTÁRGYHOZ/

DEBRECENI EGYETEM MŰSZAKI KAR GÉPÉSZMÉRNÖKI TANSZÉK SPM BEARINGCHECKER KÉZI CSAPÁGYMÉRŐ HASZNÁLATA /OKTATÁSI SEGÉDLET DIAGNOSZTIKA TANTÁRGYHOZ/ DEBRECENI EGYETEM MŰSZAKI KAR GÉPÉSZMÉRNÖKI TANSZÉK SPM BEARINGCHECKER KÉZI CSAPÁGYMÉRŐ HASZNÁLATA /OKTATÁSI SEGÉDLET DIAGNOSZTIKA TANTÁRGYHOZ/ ÖSSZEÁLLÍTOTTA: DEÁK KRISZTIÁN 2013 Az SPM BearingChecker

Részletesebben

Korai vasbeton építmények tartószerkezeti biztonságának megítélése

Korai vasbeton építmények tartószerkezeti biztonságának megítélése Korai vasbeton építmények tartószerkezeti biztonságának megítélése Dr. Orbán Zoltán, Dormány András, Juhász Tamás Pécsi Tudományegyetem Műszaki és Informatikai Kar Építőmérnök Tanszék A megbízhatóság értelmezése

Részletesebben

Homlokzati burkolókövek hőterhelése. Dr. Gálos Miklós Dr. Majorosné Dr. Lublóy Éva Biró András

Homlokzati burkolókövek hőterhelése. Dr. Gálos Miklós Dr. Majorosné Dr. Lublóy Éva Biró András Homlokzati burkolókövek hőterhelése Dr. Gálos Miklós Dr. Majorosné Dr. Lublóy Éva Biró András Korábbi tűzesetek Windsor Castle Hampton Court Palace York Minster Pauler utca (lépcső) Tűzhatás modellezése

Részletesebben

A HELIOS kémény rendszer. Leírás és összeszerelés

A HELIOS kémény rendszer. Leírás és összeszerelés A HELIOS kémény rendszer Leírás és összeszerelés 1. Bemutatás: A HELIOS kémény rendszer" a legújabb kémény rendszer, amely a romániai piacon jelent meg és egy technikusokból álló csapat több éven át tartó

Részletesebben

Tartószerkezetek tervezése tűzhatásra - az Eurocode szerint

Tartószerkezetek tervezése tűzhatásra - az Eurocode szerint Tartószerkezetek tervezése tűzhatásra - az Eurocode szerint Dr. Horváth László egyetemi docens Budapesti Műszaki és Gazdaságtudományi Egyetem Hidak és Szerkezetek Tanszék Tartalom Mire ad választ az Eurocode?

Részletesebben

Laborgyakorlat. Kurzus: DFAL-MUA-003 L01. Dátum: Anyagvizsgálati jegyzőkönyv ÁLTALÁNOS ADATOK ANYAGVIZSGÁLATI JEGYZŐKÖNYV

Laborgyakorlat. Kurzus: DFAL-MUA-003 L01. Dátum: Anyagvizsgálati jegyzőkönyv ÁLTALÁNOS ADATOK ANYAGVIZSGÁLATI JEGYZŐKÖNYV ÁLTALÁNOS ADATOK Megbízó adatai: Megbízott adatai: Cég/intézmény neve: Dunaújvárosi Egyetem. 1. csoport Cég/intézmény címe: 2400 Dunaújváros, Vasmű tér 1-3. H-2400 Dunaújváros, Táncsics M. u. 1/A Képviselő

Részletesebben

Körgyűrű keresztmetszetű, pörgetett vasbeton rudak nyírási ellenállása 1. rész Völgyi István Témavezető: Dr Farkas György Kutatás felépítése 1. Anyagvizsgálatok 2. Nyírási ellenállás 3. Modellalkotás -

Részletesebben

Nemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz

Nemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1502/2015 nyilvántartási számú akkreditált státuszhoz A MEOLIT" Minőségellenőrző és Minőségbiztosító, Ipari, Kereskedelmi és Szolgáltató Kft. Vizsgáló

Részletesebben

Nemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz

Nemzeti Akkreditáló Testület. RÉSZLETEZŐ OKIRAT a NAT /2015 nyilvántartási számú akkreditált státuszhoz Nemzeti Akkreditáló Testület RÉSZLETEZŐ OKIRAT a NAT-1-1258/2015 nyilvántartási számú akkreditált státuszhoz A Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar Építőanyagok és Magasépítés

Részletesebben

Kiöntött síncsatornás felépítmény kialakításának egyes elméleti kérdései

Kiöntött síncsatornás felépítmény kialakításának egyes elméleti kérdései Kiöntött síncsatornás felépítmény kialakításának egyes elméleti kérdései VII. Városi Villamos Vasúti Pálya Napra Budapest, 2014. április 17. Major Zoltán egyetemi tanársegéd Széchenyi István Egyetem, Győr

Részletesebben

Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások

Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Miskolci Egyetem Műszaki Anyagtudományi Kar Anyagtudományi Intézet Fémtechnológiák Fémek képlékeny alakítása 1. Mechanikai alapfogalmak, anyagszerkezeti változások Dr.Krállics György krallics@eik.bme.hu

Részletesebben

XT - termékadatlap. az Ön megbízható partnere

XT - termékadatlap. az Ön megbízható partnere XT termékadatlap az Ön megbízható partnere TARTALOMJEGYZÉK Általános tulajdonságok 3. oldal Mechanikai tulajdonságok 4. oldal Akusztikai tulajdonságok 5. oldal Optikai tulajdonságok 5. oldal Elektromos

Részletesebben

ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA VEGYIPAR ISMERETEK EMELT SZINTŰ GYAKORLATI VIZSGA MINTAFELADATOK ÉS ÉRTÉKELÉSÜK

ÁGAZATI SZAKMAI ÉRETTSÉGI VIZSGA VEGYIPAR ISMERETEK EMELT SZINTŰ GYAKORLATI VIZSGA MINTAFELADATOK ÉS ÉRTÉKELÉSÜK 06. OKTÓBER VEGYIPAR ISMERETEK EMELT SZINTŰ GYAKORLATI VIZSGA MINTAFELADATOK ÉS ÉRTÉKELÉSÜK 06. OKTÓBER. tétel Anyagvizsgálatok gyakorlat I. Viszkozitás mérése Höppler-féle viszkoziméterrel A mérés megkezdése

Részletesebben

MŰANYAGOK TULAJDONSÁGAI

MŰANYAGOK TULAJDONSÁGAI MŰANYAGOK TULAJDONSÁGAI Műanyagok karcállóságának vizsgálati módszerei Átlátszó műanyagok karcállóságának meghatározásához többféle vizsgálati módszert alkalmaznak, amelyek eltérő mértékű igénybevétellel

Részletesebben

VÍZZÁRÓSÁG, VÍZZÁRÓSÁG VIZSGÁLAT

VÍZZÁRÓSÁG, VÍZZÁRÓSÁG VIZSGÁLAT 1 VÍZZÁRÓSÁG, VÍZZÁRÓSÁG VIZSGÁLAT Az MSZ 47981:2004 (az MSZ EN 2061:2002 európai betonszabvány magyar nemzeti alkalmazási dokumentuma) szabvány érvényre lépésével a beton vízzáróságának régi, MSZ 4719:1982

Részletesebben

ANYAGISMERET A GYAKORLATBAN. KATONA BÁLINT ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK

ANYAGISMERET A GYAKORLATBAN. KATONA BÁLINT ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK ANYAGISMERET A GYAKORLATBAN KATONA BÁLINT ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK katona@eik.bme.hu MIRŐL LESZ SZÓ? ANYAGISMERET A GYAKORLATBAN? ANYAGVIZSGÁLATOK METALLO- ÉS FRAKTOGRÁFIA IPARI PÉLDÁK MIRŐL

Részletesebben

Bankjegyek védelme közúti szállítás közben, színes füstöt fejlesztő patron alkalmazásával

Bankjegyek védelme közúti szállítás közben, színes füstöt fejlesztő patron alkalmazásával Bankjegyek védelme közúti szállítás közben, színes füstöt fejlesztő patron alkalmazásával Eur.Ing. Frank György c. docensaz SzVMSzK Szakmai Kollégium elnöke SzVMSzK mérnök szakértő (B7) Már a ZH 1/209

Részletesebben

Polimerek vizsgálatai

Polimerek vizsgálatai SZÉCHENYI ISTVÁN EGYETEM ANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI TANSZÉK Polimerek vizsgálatai DR Hargitai Hajnalka Rövid idejű mechanikai vizsgálat Szakítóvizsgálat Cél: elsősorban a gyártási körülmények megfelelőségének

Részletesebben

GEOTECHNIKA I. LGB-SE TALAJOK SZILÁRDSÁGI JELLEMZŐI

GEOTECHNIKA I. LGB-SE TALAJOK SZILÁRDSÁGI JELLEMZŐI GEOTECHNIKA I. LGB-SE005-01 TALAJOK SZILÁRDSÁGI JELLEMZŐI Wolf Ákos Mechanikai állapotjellemzők és egyenletek 2 X A X 3 normál- és 3 nyírófeszültség a hasáb oldalain Y A x y z xy yz zx Z A Y Z ZX YZ A

Részletesebben

RÉSZLETEZŐ OKIRAT a NAH /2017 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT a NAH /2017 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT a NAH-1-1728/2017 nyilvántartási számú akkreditált státuszhoz A CRH Magyarország Kft. Műszaki Szolgáltató Központ Építőanyag-vizsgáló Laboratórium (Budapesti egység: 1151 Budapest, Károlyi

Részletesebben
