Könnyu és színesfémek (gyakorlati elokész. A fobb könnyufémek jellemzoi MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Könnyu és színesfémek (gyakorlati elokész. A fobb könnyufémek jellemzoi MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK"

Átírás

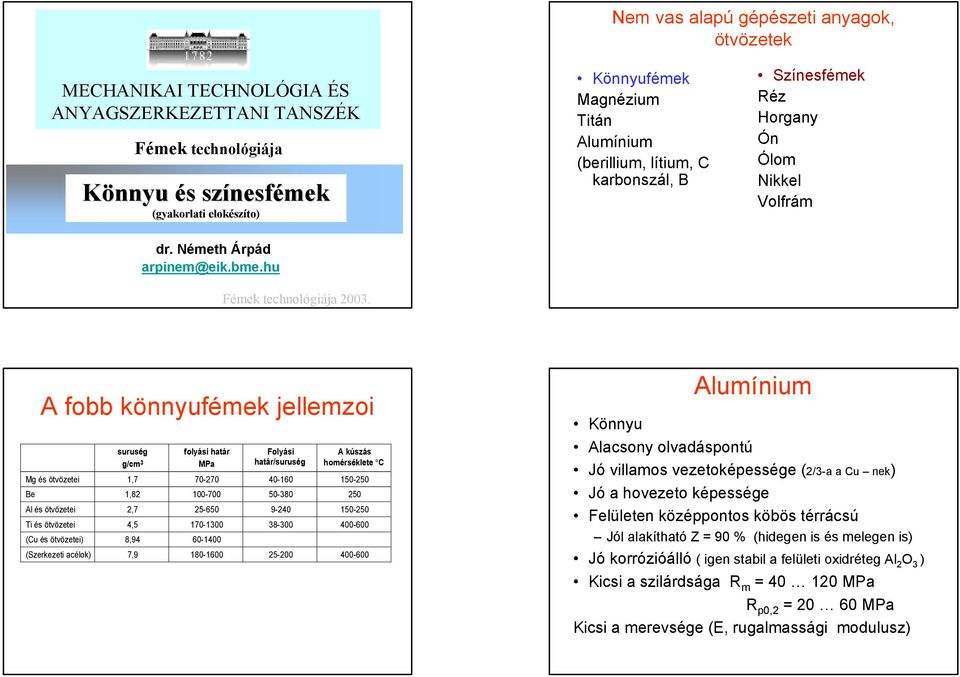

1 Nem vs pú gépészeti ygok, MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek techoógiáj Köyu és szíesfémek (gykorti eokész szíto) K ö y u f é m e k Mgézium Titá A u m í i u m ( b e r i i u m, í t i u m, C krboszá, B Szíesfémek R é z H o r g y Ó Óom N i k k e Vofrám dr. Németh Árpád rpiem@eik.bme.hu Fémek techoógiáj A fobb köyufémek jeemzoi suruség g/cm 3 foyási htár Foyási htár/suruség A kúszás homérsékete C Mg és ötvözetei 1, B e 1, A és ötvözetei 2, Ti és ötvözetei 4, (Cu és ötvözetei), (Szerkezeti céok) 7, Aumíium Köyu A c s o y o v d á s p o t ú J ó v i m o s v e z e t o k é p e s s é g e (2 / 3- Cu ek ) J ó h o v e z e t o k é p e s s é g e F e ü e t e k ö z é p p o t o s k ö b ö s t é r r á c s ú Jó kíthtó Z = 90 % (hidege is és meege is) J ó k o r r ó z i ó á ó ( ige stbi feüeti oxidréteg A 2 O 3 ) K i c s i s z i á r d s á g R m = R p 0, 2 = K i c s i m e r e v s é g e ( E, r u g m s s á g i m o d u u s z)

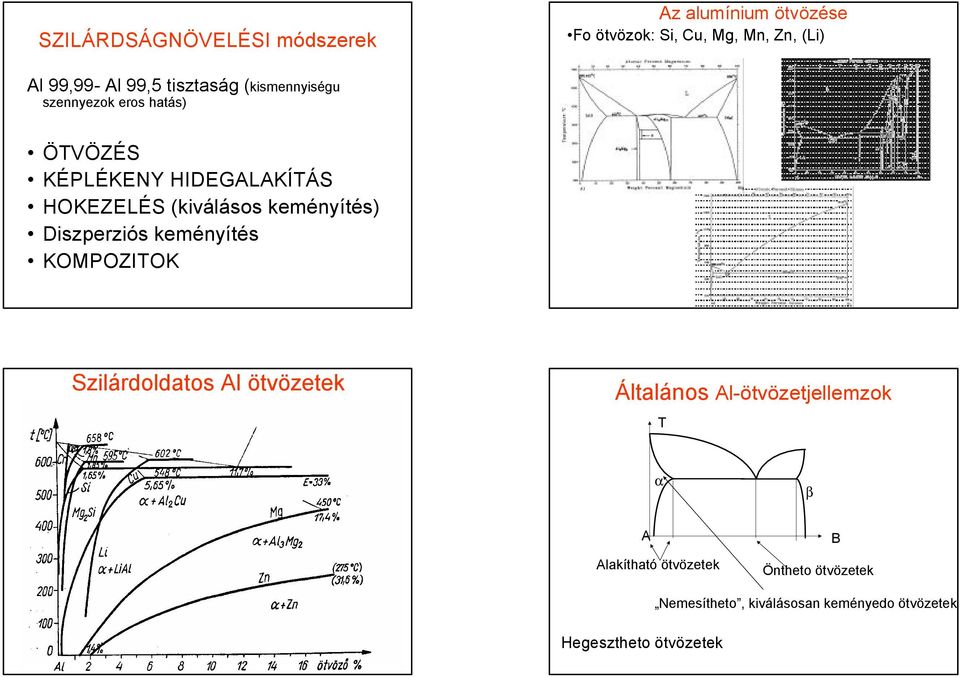

2 S Z I L Á R D S Á G N Ö V E L É S I m ó d s z e r e k Az umíium ötvözése Fo ötvözok: S i, C u, Mg, M, Z, (L i ) A 99,99- A 99,5 tisztság (kismeyiségu szeyezok eros htás) ÖTVÖZÉS K É P L É K E N Y H I D E G A L A K Í T Á S H O K E Z E L É S ( k i v á á s o s k e m é y í t é s ) Diszperziós keméyítés K O M P O Z I T O K Sziárdodtos A Átáos A - ö t v ö z e t j e e m z o k T α β A Akíthtó B Ötheto Hegesztheto Nemesítheto, kiváásos keméyedo

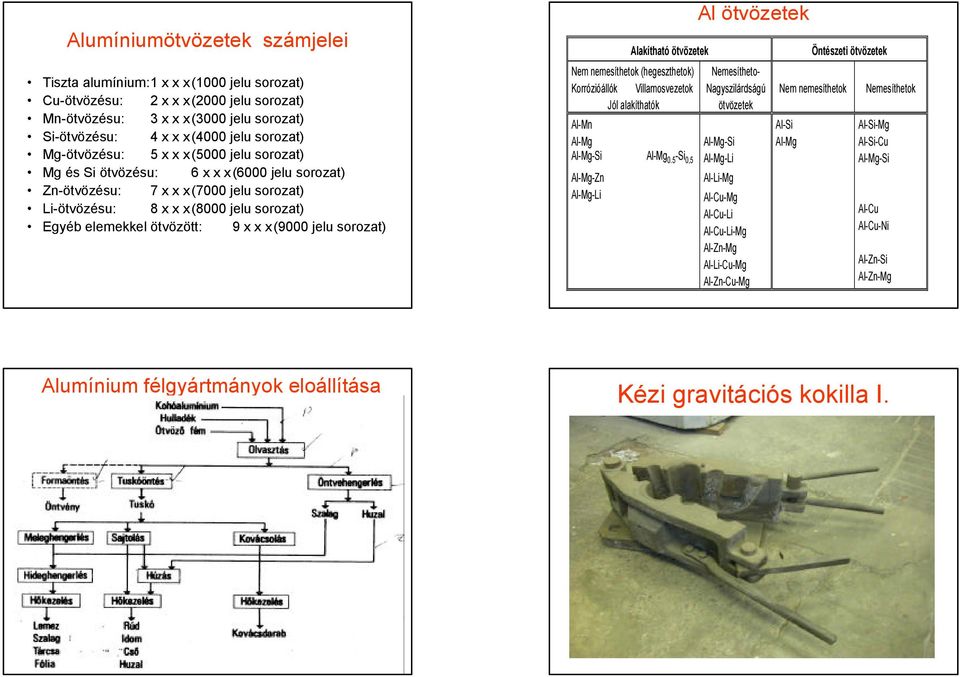

3 A u m í i u m ö t v ö z e t e k s z á m j e e i Tiszt umíium: 1 x x x (1000 jeu sorozt) Cu-ötvözésu: 2 x x x (2000 jeu sorozt) M-ötvözésu: 3 x x x (3000 jeu sorozt) S i -ötvözésu: 4 x x x (4000 jeu sorozt) Mg-ötvözésu: 5 x x x (5000 jeu sorozt) Mg és S i ötvözésu: 6 x x x (00 jeu sorozt) Z-ötvözésu: 7 x x x (7000 jeu sorozt) Li-ötvözésu: x x x (000 jeu sorozt) Egyéb eemekke ötvözött: 9 x x x (9000 jeu sorozt) Akíthtó Nem emesíthetok (hegeszthetok) Korrózióáók Vimosvezetok Jó kíthtók A - M A - Mg A - Mg - Si A -Mg Si 0,5 A - Mg - Z A - Mg - L i A ö t v ö z e t e k Nemesítheto- Ngysziárdságú A - Mg - Si A - Mg - Li A - L i- Mg A - Cu- Mg A - Cu- Li A - Cu- Li - Mg A - Z- Mg A - L i- Cu- Mg A - Z- Cu-Mg Ötészeti Nem emesíthetok Nemesíthetok A - Si A - Mg A - S i - Mg A - S i - Cu A - Mg- Si A - Cu A - Cu- Ni A - Z- S i A - Z- Mg A u m í i u m f é g y á r t m á y o k e o á í t á s Kézi grvitációs koki I.

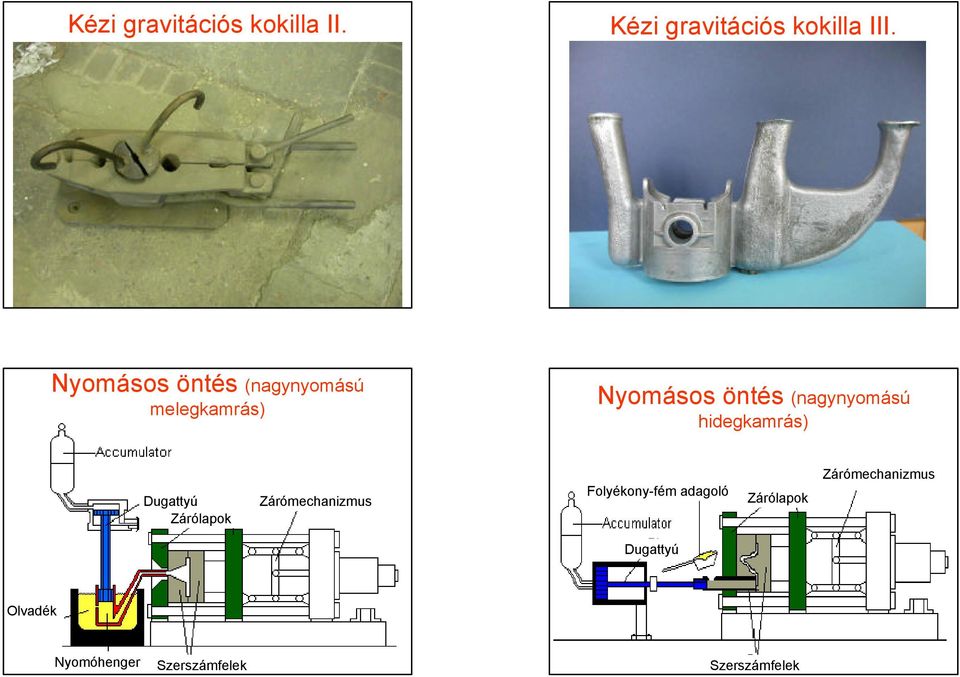

4 Kézi grvitációs koki II. Kézi grvitációs koki III. Nyomásos ötés (gyyomású meegkmrás) Nyomásos ötés (gyyomású hidegkmrás) Dugttyú Zárópok Zárómechizmus Foyékoy-fém dgoó Zárópok Zárómechizmus Dugttyú Ovdék Nyomóheger Szerszámfeek Szerszámfeek

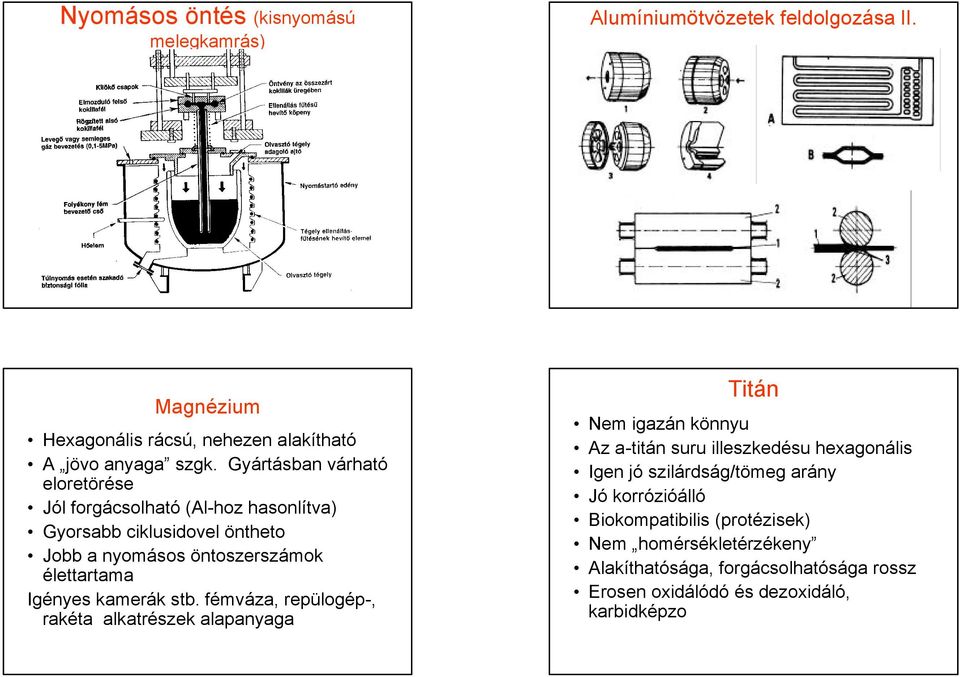

5 Nyomásos ötés (kisyomású Aumíium fedogozás I. meegkmrás) Mgézium Hexgoáis rácsú, eheze kíthtó A jövo yg szgk. Gyártásb várhtó eoretörése Jó forgácsohtó (A-hoz hsoítv) Gyorsbb cikusidove ötheto Jobb yomásos ötoszerszámok éettrtm Igéyes kmerák stb. fémváz, repüogép-, rkét ktrészek pyg Titá Nem igzá köyu Az -titá suru ieszkedésu hexgoáis Ige jó sziárdság/tömeg ráy Jó korrózióáó Biokomptibiis (protézisek) Nem homérséketérzékey Akíthtóság, forgácsohtóság rossz Erose oxidáódó és dezoxidáó, krbidképzo 5

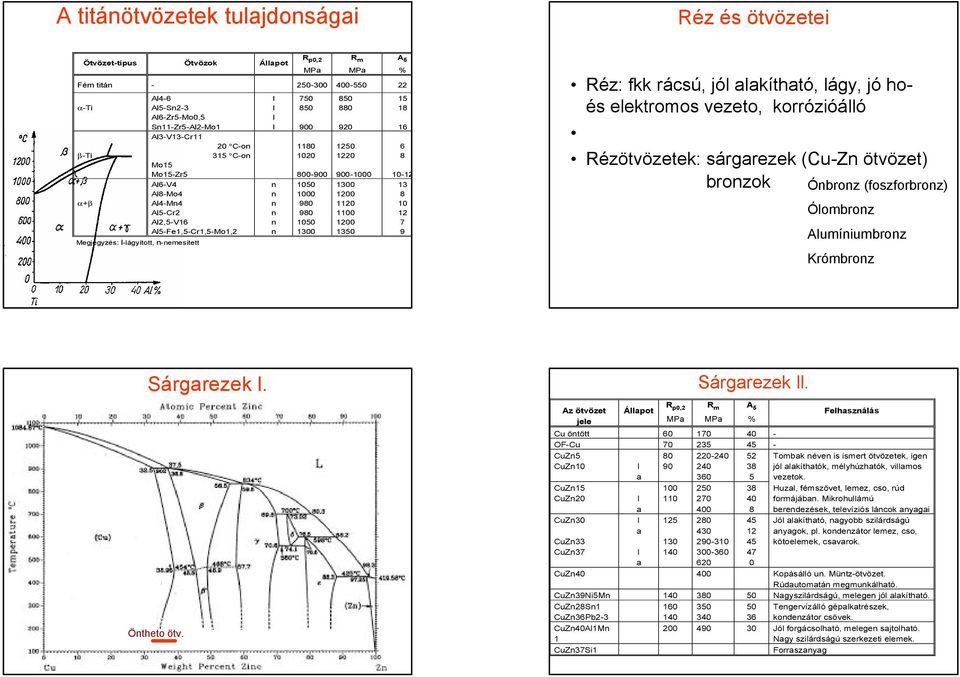

6 A titá tujdosági R é z é s ö t v ö z e t e i Ötvözet-típus Ötvözok Ápot R p0,2 R m F é m t i t á α- T i β - Ti α+β Megjegyzés: - ágyított, - emesített A4-6 A5- S2-3 A6- Zr5-Mo0,5 S11-Zr5 - A2-Mo1 A3- V13 - Cr11 20 C- o 315 C- o Mo15 Mo15-Zr5 A6- V4 A- Mo4 A4- M4 A5- Cr2 A2,5- V16 A5- Fe1,5-Cr1,5- Mo1, A 5 % Réz: fkk rácsú, jó kíthtó, ágy, jó hoés eektromos vezeto, korrózióáó Réz: sárgrezek ( Cu-Z ötvözet) brozok Óbroz (foszforbroz) Óombroz Aumíiumbroz Krómbroz Sárgrezek. Ötheto ötv. Az ötvözet jee Ápot R p0,2 Sárgrezek. R m Cu ötött O F- Cu CuZ5 CuZ10 CuZ15 CuZ20 CuZ30 CuZ33 CuZ A 5 % Fehszáás Tombk éve is ismert, ige jó kíthtók, méyhúzhtók, vimos vezetok. Huz, fémszövet, emez, cso, rúd formájáb. Mikrohuámú beredezések, teevíziós ácok ygi Jó kíthtó, gyobb sziárdságú ygok, p. kodezátor emez, cso, kötoeemek, csvrok. CuZ Kopásáó u. Mütz-ötvözet. Rúdutomtá megmukáhtó. CuZ39Ni5M Ngysziárdságú, meege jó kíthtó. CuZ2S1 CuZ36Pb2-3 CuZ40A1M Tegervízáó gépktrészek, kodezátor csövek Jó forgácsohtó, meege sjtohtó. Ngy sziárdságú szerkezeti eemek. CuZ37Si1 Forrszyg

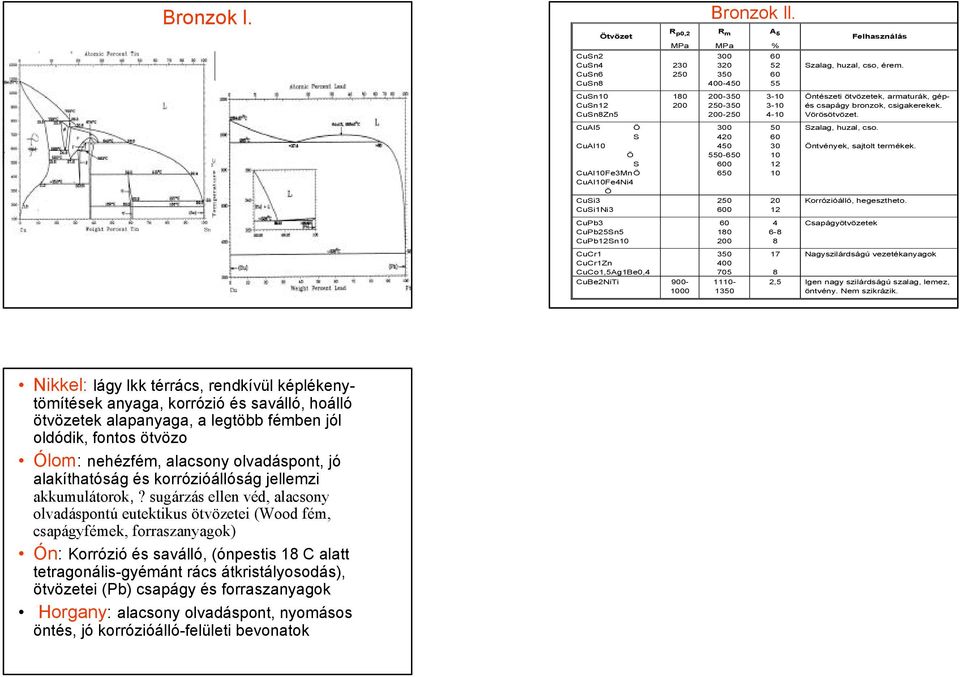

7 Brozok. Brozok. CuS2 CuS4 CuS6 CuS Ötvözet CuS10 CuS CuSZ5 CuA5 Ö S CuA10 Ö S CuA10Fe3M Ö CuA10Fe4Ni4 Ö CuSi3 CuSi1Ni3 CuPb3 CuPb25S5 CuPbS10 R p0, CuCr1 CuCr1Z CuCo1,5Ag1Be0,4 CuBe2NiTi R m A 5 % Fehszáás Szg, huz, cso, érem. Ötészeti, rmturák, gépés cspágy brozok, csigkerekek. Vörösötvözet. Szg, huz, cso. Ötvéyek, sjtot termékek. Korrózióáó, hegesztheto. Cspágy Ngysziárdságú vezetékygok 2, 5 Ige gy sziárdságú szg, emez, ötvéy. Nem szikrázik. Nikke: ágy k k t é r r á c s, r e d k í v ü k é p é k e y - t ö m í t é s e k y g, k o r r ó z i ó é s s v á ó, h o á ó ö t v ö z e t e k p y g, e g t ö b b f é m b e j ó odódik, fotos ötvözo Óom : e h é z f é m, c s o y o v d á s p o t, j ó k í t h t ó s á g é s k o r r ó z i ó á ó s á g j e e m z i kkumuátorok,? sugárzás ee véd, csoy ovdáspotú eutektikus ötvözetei (Wood fém, cspágyfémek, forrszygok) Ó : K o r r ó z i ó é s s v á ó, ( ó p e s t i s 1 C t t t e t r g o á i s -g y é m á t r á c s á t k r i s t á y o s o d á s ), ö t v ö z e t e i ( P b ) c s p á g y é s f o r r s z y g o k Horgy: c s o y o v d á s p o t, y o m á s o s ö t é s, j ó k o r r ó z i ó á ó -f e ü e t i b e v o t o k

Mérnöki anyagok NGB_AJ001_1

Mérnöki anyagok NGB_AJ001_1 Mérnöki anyagok NGB_AJ001_1 Nem vas fémek és ötvözetek 2011 2010 Dr. Hargitai Hajnalka Forrás: Dr. Dogossy Gábor Nemvas fémek és ötvözetek Könnyűfémek - kis sűrűség - kitűnő korrózióállóság - magas ár

Részletesebben

Könnyűfém és szuperötvözetek

Könnyűfém és szuperötvözetek Könnyűfém és szuperötvözetek Anyagismeret a gyakorlatban Dr. Orbulov Imre Norbert Anyagtudomány és Technológia Tanszék Az előadás fő pontjai A könnyűfémek definíciója Alumínium és ötvözetei Magnézium és

Részletesebben

Fémek kézi és kisgépes alakításának elmélete színesfémek, könnyűfémek és ötvözeteik

Fémek kézi és kisgépes alakításának elmélete színesfémek, könnyűfémek és ötvözeteik Gruber Györgyné Fémek kézi és kisgépes alakításának elmélete színesfémek, könnyűfémek és ötvözeteik A követelménymodul megnevezése: Általános gépészeti technológiai feladatok I. (szerelő) A követelménymodul

Részletesebben

Öntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel

Öntészeti szimuláció, hıfizikai adatbázis. Szerzı: Dr. Molnár Dániel Öntészeti szimuláció, hıfizikai adatbázis Szerzı: Dr. Molnár Dániel Tartalom 1. Fázisdiagramok...4 2. Öntészeti ötvözetek kémiai összetétele...7 2.1 Alumínium nyomásos öntészeti ötvözetek kémiai összetétele...7

Részletesebben

Nem vas fémek és ötvözetek

Nem vas fémek és ötvözetek Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,

Részletesebben

Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás

Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás N aluminium building our world, respecting our planet W E S Csikós Gábor Alumínium ötvözetek fogyóelektródás ívhegesztése, autóipari alkalmazás 2011 november 30. Az alumínium ötvözése Legfontosabb cél:

Részletesebben

Mérnöki anyagismeret. Szerkezeti anyagok

Mérnöki anyagismeret. Szerkezeti anyagok Mérnöki anyagismeret Szerkezeti anyagok 1 Szerkezeti anyagok Fémek Vas, acél, réz és ötvözetei, könnyűfémek és ötvözeteik Műanyagok Hőre lágyuló és hőre keményedő műanyagok, elasztomerek Kerámiák Kristályos,

Részletesebben

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Könnyű- és színesfémek. Dr. Rácz Pál egyetemi docens

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Könnyű- és színesfémek. Dr. Rácz Pál egyetemi docens GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Könnyű- és színesfémek Dr. Rácz Pál egyetemi docens Budapest 2011. Az alumínium jellemzői Az alumínium a periódusos rendszerben a könnyűfémek között található meg a

Részletesebben

ó ó ú ú ó ó ó ü ó ü Á Á ü É ó ü ü ü ú ü ó ó ü ó ü ó ó ú ú ú ü Ü ú ú ó ó ü ó ü ü Ü ü ú ó Ü ü ű ű ü ó ü ű ü ó ú ó ú ú ú ó ú ü ü ű ó ú ó ó ü ó ó ó ó ú ó ü ó ó ü ü ó ü ü Ü ü ó ü ü ü ó Ü ó ű ü ó ü ü ü ú ó ü

Részletesebben

Á ű ő ö Í é é ő Ö Ö é ő Ö ő ö é é Ö ü é ó Ő é é ó é ó é é é é Ö ó ó ő é Ü é ó ö ó ö é é Ő ú é é é é ő Ú é ó Ő ö Ő é é é é ű ö é Ö é é ó ű ö é ő é é é é é é é é é Ö é Ö ü é é é é ö ü é ó é ó ó é ü ó é é

Részletesebben

Ü Ö Á Á Á Á Á É ű Ü Ú ű ű Á É ű Ú Ü ű Ü Ü Ü Ü Ü Ü Ü Ü Ü Á Ü Ü Ü Ö Ö Ú Ö Ü Ö ű ű ű ű ű Á ű Ú ű ű ű ű ű É Á Ö Ö Ö ű ű ű Á ű ű ű ű ű ű ű ű ű ű Ü Ü Ü Ü ű ű ű ű ű ű ű ű ű ű ű Ú ű ű ű ű ű ű Ü Ö Ü Ó Ö ű ű ű

Részletesebben

Ü Éü É ü í í Í ö Ü Ú ú Ó í ő í Ö ű ö Ó ú Ű ü í Ó ö Ó Ü Ó Ó í í ú í Ü Ü ő Ú Ó Ó í ú É ÉÉ É Á Ü Ü Ü Ú ő í Ő Ó Ü ő ö ü ő ü ö ú ő ő ő ü ö ő ű ö ő ü ő ő ü ú ü ő ü ü Í ü Í Á Ö Í É Ú ö Í Á Ö í É ö í ő ő í ö ü

Részletesebben

Ö Ó ú É ű É Ö Ö Ö Ü Ó Ú É ú É Ü Ú ú Ü ű ú Ü Ö Ö ú ű Ú ű ű ú Ö Ö Ö Ö É ú ú Ő Ö ú Ü Ó ú Ú Ü Ö ű ű ű Ö ű ú Ó ű Ö Ü ű ú ú ú ú É ú Ö ú ú Ü ú Ó ú ú ú ú ú ú ű ű ú ű ú ú ű Ö ú ú ú ű Ö ú ű ú ű Ü Ö Ü ű Ü Ö ú ú Ü

Részletesebben

ű Ő ű Ü Ü Ü ű ű Ú ű ű ű ű ű ű ű ű ű ű ű ű ű Ú ű ű ű Ú Ü Ő ű Ö ű Ü ű Ö ű Ú ű ű Ű É É ű ű ű ű ű ű ű Ü ű ű ű ű ű ű ű Ú ű ű ű É Ű É Ü Ü Ú É É ű ű ű Ü ű É É Ű É ű ű ű ű ű ű ű Ö Ó ű ű ű ű ű ű Ö É Ó É É É Ü

Részletesebben

ú Ú Ö É ú ü í í ü í í í í ü Ú í ű í ú ü ü í í ü ü í ü ü ú Í í ű í ü ü Ü í í ü í ú ű ú ú í í ü ú í ü É ü Ö í í ü ú ű í í ü í ű í í Í Ö í í ü Ö ú É Í í í í ü ű ü ű ü ü ü ü í í í í ú í ü í ú É ü ü ü ü í ü

Részletesebben

Á Á Ó É ö ó ó ó ő ő ó ö ő ő ű ó ú ö ó ó ő ó ü ó ó ő ó ó ő ó ü ó ő ő ő ó ő ő ö ó ó ó ö ö ü ö Á Á Ó ü ó ö ó ő ó ő ő Á É Á Ó ű ü ö ó ő ó ú ÉÉ ó ú ő ö ó ó ó ó ó ö ö ő ü ó ö ö ü ó ű ö ó ó ó ó ú ó ü ó ó ö ó

Részletesebben

É É É ü É ó ó É ű ó ÉÉ ó É ó É É ó É ü ó ó Ó ű ó ó ó ó ü É ü ű ó É É É É ü ü ó ó ó ü É ó É ó É ó ó ó ü ü ü ü ó ü ü ü ü ó ű ű É Í Ó Ü Ö ó ó ó Ó ó ü ü ü ű ó ü ü ű ü ü ó ü ű ü ó ü ó ó ó ó ó ó ó ü ó ó ó ű

Részletesebben

:.::-r:,: DlMENZI0l szoc!0toolnl ránsnnat0m A HELYI,:.:l:. * [:inln.itri lú.6lrl ri:rnl:iilki t*kill[mnt.ml Kilírirlrln K!.,,o,.r*,u, é é é ő é é é ő é ő ő ú í í é é é ő é í é ű é é ő ő é ü é é é í é ő

Részletesebben

MEZŐGAZDASÁGI ALAPISMERETEK

MEZŐGAZDASÁGI ALAPISMERETEK Mezőgazdasági alapismeretek középszint 0911 ÉRETTSÉGI VIZSGA 2009. október 19. MEZŐGAZDASÁGI ALAPISMERETEK KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM

Részletesebben

Alumínium ötvözetek. hőkezelése. Fábián Enikő Réka

Alumínium ötvözetek. hőkezelése. Fábián Enikő Réka Alumínium ötvözetek hőkezelése Fábián Enikő Réka fabianr@eik.bme.hu Általános Al-ötvözet jellemzők T a b A Alakítható ötvözetek B Önthető ötvözetek Nemesíthető, kiválásosan keményedő ötvözetek Az alumínium

Részletesebben

ANYAGISMERET I. ACÉLOK

ANYAGISMERET I. ACÉLOK ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK ANYAGISMERET I. ACÉLOK Dr. Palotás Béla Dr. Németh Árpád Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus Hipereutektikus

Részletesebben

Korszerű alumínium ötvözetek és hegesztésük

Korszerű alumínium ötvözetek és hegesztésük MISKOLCI EGYETEM MECHANIKAI TECHNOLÓGIAI TANSZÉK Korszerű alumínium ötvözetek és hegesztésük Tanulmány Kidolgozta: Dr. Török Imre 1 - Meilinger Ákos 2 1 egyetemi docens, 2 mérnöktanár Készült: a TÁMOP-4.2.2.A-11/1/KONV-2012-0029

Részletesebben

Szilárdságnövelés. Az előkészítő témakörei

Szilárdságnövelés. Az előkészítő témakörei ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés

Részletesebben

Alumínium ötvözetek. Szövetszerkezetek. Fábián Enikő Réka

Alumínium ötvözetek. Szövetszerkezetek. Fábián Enikő Réka Alumínium ötvözetek Szövetszerkezetek Fábián Enikő Réka fabianr@eik.bme.hu Al-Be ötvözet Al-Be (~0,87 % Be) ötvözet szilárd oldat+ ( +Be) eutektikum N:150X Al-Be (~0,09 % Be) ötvözet szilárd oldat+ ( +Be)

Részletesebben

SZERKEZETI ACÉLOK HEGESZTÉSE

SZERKEZETI ACÉLOK HEGESZTÉSE SZERKEZETI ACÉLOK HEGESZTÉSE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 Hegeszthető szerkezeti acélok

Részletesebben

www. dixipolytool. com GRAVIROÁS GRAVÍROZÓ SZERSZÁMOK ÁTTEKINTÉSE GRAVÍROZÓ SZERSZÁMOK 3/4 GRAVÍROZÓ SZERSZÁMOK 1/2 GRAVÍROZÓ SZERSZÁMOK

www. dixipolytool. com GRAVIROÁS GRAVÍROZÓ SZERSZÁMOK ÁTTEKINTÉSE GRAVÍROZÓ SZERSZÁMOK 3/4 GRAVÍROZÓ SZERSZÁMOK 1/2 GRAVÍROZÓ SZERSZÁMOK GRAVIROÁS GRAVÍROZÓ SZERSZÁMOK ÁTTEKITÉSE 198 GRAVÍROZÓ SZERSZÁMOK 3/4 201 GRAVÍROZÓ SZERSZÁMOK 1/2 204 GRAVÍROZÓ SZERSZÁMOK 206 GRAVÍROZÓ SZERSZÁMOK FÉL 207 IFORMÁCIÓK 209 FORGÁCSOLÁSI PARAMÉTEREK 210

Részletesebben

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai

Részletesebben

Fémek és ötvözetek termikus viselkedése

Fémek és ötvözetek termikus viselkedése Anyagtudomány és Technológia Tanszék Fémek és ötvözetek termikus viselkedése Dr. Szabó Péter János szpj@eik.bme.hu Anyagszerkezettan és anyagvizsgálat BMEGEMTBGA1 2018/2019/2 Az előadás során megismerjük

Részletesebben

Anyagismeret tételek

Anyagismeret tételek Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő

Részletesebben

Alumínium és ötvözeteinek hegesztése

Alumínium és ötvözeteinek hegesztése Budapesti Műszaki és Gazdaságtudományi Egyetem Alumínium és ötvözeteinek hegesztése Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Hegesztés előadások Szerző: dr. Palotás Béla 1

Részletesebben

ACÉLOK MÉRNÖKI ANYAGOK

ACÉLOK MÉRNÖKI ANYAGOK ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a

Részletesebben

Az alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály

Az alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály Az alumínium és ötvözetei valamint hegeszthetőségük Magyar Hegesztők Baráti Köre Budapest 2011. 11. 30. Komócsin Mihály 1 Alumínium termelés és felhasználás A földkéreg átlagos fémtartalma Annak ellenére,

Részletesebben

Hőkezelési eljárások:

Hőkezelési eljárások: Hőkezelési eljárások: Hőkezeléssel az acélok szövetszerkezete és így az anyag tulajdonságai is megváltoznak ~ befolyásoló tényezők: - hevítés hőfoka - hőntartás ideje - kritikus hűtési sebesség - alkalmazott

Részletesebben

Fémek. Fémfeldolgozás - Alumínium

Fémek. Fémfeldolgozás - Alumínium Fémek Fémfeldolgozás - Alumínium Felosztás - Vas - Nemvasfémek Nemvasfémek: - könnyűfémek (Al, Mg, Be, Ti) ρ < 5000kg / m3 - színesfémek (Cu, Pb, Sb, Zn) - nemesfémek (Au, Ag, Pt) Előfordulás - Elemi állapotban

Részletesebben

Az ónbronzok réz és ón ötvözetei. Felhasználásuk alapján az ónbronzok lehetnek:

Az ónbronzok réz és ón ötvözetei. Felhasználásuk alapján az ónbronzok lehetnek: Ónbronz nz Az ónbronzok réz és ón ötvözetei. Felhasználásuk alapján az ónbronzok lehetnek: - Érembronzok: kisebb óntartalmú, jól alakítható, szilárd oldat típusú ötvözetek, például: CuSn2; CuSn4. Elsısorban

Részletesebben

Példatár Anyagtechnológia Elemi példa - 4.

Példatár Anyagtechnológia Elemi példa - 4. Budapesti Műszaki és Gazdaságtudományi Egyetem Szent István Egyetem Óbudai Egyetem Typotex Kiadó TÁMOP-4.1.2-08/A/KMR-0029 Példatár Anyagtechnológia Elemi példa - 4. Termikus nyomásszabályzó-ház gyártása

Részletesebben

Öntöttvasak. Öntöttvasak

Öntöttvasak. Öntöttvasak MECHANIKAI TECHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Fémek technológiája Öntöttvasak Dr. Palotás Béla palotasb@eik.bme.hu Öntöttvasak??? Hipoeutektikus öntöttvasak Hipereutektikus öv.-k Öntöttvasak Szerzo:

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÁTEDZHETŐ ÁTMÉRŐJÉNEK MEGHATÁROZÁSA Dr. Palotás Béla / Dr. Németh Árpád palotasb@eik.bme.hu A gyakorlat előkészítő előadás fő témakörei Az

Részletesebben

Bevontelektródás ívhegesztés

Bevontelektródás ívhegesztés Budapesti Műszaki és Gazdaságtudományi Egyetem Bevontelektródás ívhegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Bevontelektródás kézi ívhegesztés Consumable electrode:

Részletesebben

RÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT a NAH /2016 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT a nyilvántartási számú akkreditált státuszhoz A METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. (3533 Miskolc, Vasgyári út 43.) akkreditált területe: I. Az akkreditált területhez

Részletesebben

1. táblázat. Szórt bevonatokhoz használható fémek és kerámiaanyagok jellemzői

1. táblázat. Szórt bevonatokhoz használható fémek és kerámiaanyagok jellemzői 5.3.1. Termikus szórási eljárások általános jellemzése Termikus szóráskor a por, granulátum, pálca vagy huzal formájában adagolt hozag (1 és 2. táblázatok) részleges vagy teljes megolvasztásával és így

Részletesebben

Fémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány

Fémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány Fémötvözetek hőkezelése ANYAGMÉRNÖKI ALAPKÉPZÉS (BSc) Hőkezelési szakirány TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás

Részletesebben

a NAT-1-1316/2008 számú akkreditálási ügyirathoz

a NAT-1-1316/2008 számú akkreditálási ügyirathoz Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1316/2008 számú akkreditálási ügyirathoz A METALCONTROL Anyagvizsgáló és Minõségellenõrzõ Központ Kft. (3540 Miskolc, Vasgyár u. 43.) akkreditált

Részletesebben

Az anyagok mágneses tulajdonságai

Az anyagok mágneses tulajdonságai BME, Anyagtudomány és Technológia Tanszék Dr. Mészáros István Mágneses tulajdonságok, mágneses anyagok Előadásvázlat 2013. 1 Az anyagok mágneses tulajdonságai Alkalmazási területek Jelentőségük (lágy:

Részletesebben

Hőterjedési formák. Dr. Seres István. Fizika I. Hőterjedés. Seres István 1

Hőterjedési formák. Dr. Seres István. Fizika I. Hőterjedés. Seres István 1 Dr. Seres István Hőterjedés Seres István http://fft.szie.hu HŐAN Hő terjedési formák: hőáramás hővezetés hősugárzás Seres István http://fft.szie.hu HŐAN Hőáramás Miért az abak eé rakják a radiátort? Miért

Részletesebben

RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT (2) a NAH /2016 nyilvántartási számú akkreditált státuszhoz RÉSZLETEZŐ OKIRAT (2) a NAH-1-1316/2016 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: METALCONTROL Anyagvizsgáló és Minőségellenőrző Központ Kft. 3533 Miskolc, Vasgyári

Részletesebben

Név:............................ Helység / iskola:............................ Beküldési határidő: Kémia tanár neve:........................... 2013.feb.18. TAKÁCS CSABA KÉMIA EMLÉKVERSENY, IX. osztály,

Részletesebben

Acélok és öntöttvasak definíciója

Acélok és öntöttvasak definíciója ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus

Részletesebben

FÉMÖTVÖZETEK HŐKEZELÉSE

FÉMÖTVÖZETEK HŐKEZELÉSE FÉMÖTVÖZETEK HŐKEZELÉSE ANYAGMÉRNÖK BSC KÉPZÉS (nappali munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI ÉS NANOTECHNOLÓGIAI INTÉZET

Részletesebben

(11) Lajstromszám: E 003 815 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA

(11) Lajstromszám: E 003 815 (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA !HU00000381T2! (19) HU (11) Lajstromszám: E 003 81 (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (21) Magyar ügyszám: E 04 7948 (22) A bejelentés napja: 04.

Részletesebben

Anyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak

Anyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak Vasötvözetek fémtana Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak 1 Vasötvözetek osztályozása Két alapvető csoport: 1. Acélok (0 % < C < 2,06 %) Hypo-eutektoidos acélok (C < 0,8 %) Eutektoidos

Részletesebben

Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.

Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók

Részletesebben

Képalkotás a pásztázó elektronmikroszkóppal

Képalkotás a pásztázó elektronmikroszkóppal 1 Képalkotás a pásztázó elektronmikroszkóppal Anton van Leeuwenhoek (1632-1723, Delft) Havancsák Károly, 2011. január FEI Quanta 3D SEM/FIB 2 A TÁMOP pályázat eddigi történései 3 Időrend A helyiség kialakítás

Részletesebben

Kristályos szerkezetű anyagok. Kristálytan alapjai. Bravais- rácsok 1. Bravais- rácsok 2. Dr. Mészáros István Anyagtudomány tárgy előadásvázlat 2004.

Kristályos szerkezetű anyagok. Kristálytan alapjai. Bravais- rácsok 1. Bravais- rácsok 2. Dr. Mészáros István Anyagtudomány tárgy előadásvázlat 2004. Kristályos szerkezetű nygok BME, Anygtudomány és Technológi Tnszék Rácspontok, ideális rend, periodikus szerkezet Rendezettség z tomok között tuljdonságok Szimmetri, síklpok, hsdás, nizotrópi Dr. Mészáros

Részletesebben

é ö é Ö é ü é é ö ö ö ü é é ö ú ö é é é Ő ö é ü é ö é é ü é é ü é é é ű é ö é é é é é é é ö ö í é ü é ö ü ö ö é í é é é ö ü é é é é ü ö é é é é é é é é é é é é é é é ö é Í ö í ö é Í í ö é Í é í é é é é

Részletesebben

Á Ó Ó Í Í Í Ú É Á Á Í Í Ú Ú Í Í Ő Í Í Í Ú Ú Ú Ú Ú Ű É ÉÉ É Í Í Í Í É Í Í Í É Á É Í Ú Í Í É Í É Í Í Ú Í É Ú Á Ú Ú Í Í Ő É Í Í Í Í Í Í Á Á É Í Ő Ő Ő Ő Í Í Í Í Í Ő Ő Í Í Í Í Í Ö Ú Ú Ú É Ű Í Í Ú Í Í Í Ú É

Részletesebben

ACÉLOK ÉS ALKALMAZÁSUK

ACÉLOK ÉS ALKALMAZÁSUK ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu A gyakorlat elokészíto eloadás fo témakörei Acélok definíciója, csoportosításuk lehetoségei

Részletesebben

ú ú Í ú ű Ú Ú ú Ú ú ű ű Ú Í ű Ú Ú É ú ű ú ú Ú Ú Í Ú ú Ú ű ú ú ú ú Ő Ú ű ú ú ú ű ű ű ű ú ű ű Í Ú Í Í ú ú ű ű ú ú ú ű ú Ú É ú ú ű ú ú Ú Í Ú Í Á ú ű ú ú ű Ú Ú Ú ú ú ú ú ú ű ű ű Ú É Ú ú ú Ú ú ú ű ú ű ű ú ú

Részletesebben

ű ú ü ü ü ü ü ü Á ü ú ü Á Á Á É Ö Ö Ö Á É É ü Á ú ű ú Í Á Í Á ű ü ű ü Ö ű ű É ú ű ú Á Á ű ü ú ű ú ü ú ú Ó ü ű ü ü Í ü Í Í Í Ó ú ú ú ú ú ú ü ú Í Ó ű ú ű Á Á ü ü ú É Í Ü ű ü ü Á ü ú Í É ú Ó Ö ú Ó Ó Ó Í ú

Részletesebben

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük

ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti

Részletesebben

Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze:

Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: Az ötvözet a fémek szilárd oldata, ami a következő anyagokból tevődik össze: alapfém: pl. vas, alumínium, ötvözőanyagok: amelyek kedvezően befolyásolják az alapfém tulajdonságait pl. a vas esetében a szén,

Részletesebben

Ú Í Í í í ú Ő ü Ú É í í Ü ű ü ű í í í ű ü ú ü í ű ü ú ü ú ü ü ü ű ü Ú É í ú ü ü ü ú ü ü ú í ü ü ú ü í í ú ű í ú ű ü í í ü í Í í í ü í ú Ü Ú É í í í ü ü ü ú ú ü ü ú ü ü ú ú í í ű ü ü ü ű Á ü ú ű í í ü ü

Részletesebben

Házi főelzárók. Házi főelzárók. Nr. 2600. Nr. 2600. Nr. 2630 házi főelzáró, poliacetál, Nr. 2630. Konstrukció jellemzők: Tömítő rendszer:

Házi főelzárók. Házi főelzárók. Nr. 2600. Nr. 2600. Nr. 2630 házi főelzáró, poliacetál, Nr. 2630. Konstrukció jellemzők: Tömítő rendszer: ázi főezárók Kivite 2600 gömbgrfitos / emezgrfitos öntvény, mindkét odon ISO tok PE sőhöz 20 poietá, mindkét odon ISO tokk, PE sőhöz hideg rendeésre ½" Méret / ázi főezárók Ieszkedő kézikerék: Ieszkedő

Részletesebben

Ő Ö é Ü Ö é Ö é ő ü ó ü é é ő ü é ö é ö ó é ő é ő Ő ó ő é ó í ő ő ü é ő ő é ö ö ö ü Ü Ö Ö ö ö ö é ö ö Ö ő é é ő í ü é é ü é ő ö ő ő é ő ö é í é éé ő í ó ő ő ő ö í í ő é ó ó é ó é é Í ü ő Ó ő é é ó ő é

Részletesebben

é é ő é í ő é ő ő é ő é é é ő é ő í ü é é é é í é ő é ő é é í ő é é ő é ü ő ű ő ő é ő é é é é é ő é é é Ú é ő í é é é í ő é ő ő é é é ü ő é é é í ü ő í é é é é ü é ő é é é ü é í é é é ő é é ő é é ő ü é

Részletesebben

Fémes szerkezeti anyagok

Fémes szerkezeti anyagok Fémek felosztása: Fémes szerkezeti anyagok periódusos rendszerben elfoglalt helyük alapján, sűrűségük alapján: - könnyű fémek, ha ρ 4,5 kg/ dm 3. olvadáspont alapján:

Részletesebben

VÉDŐGÁZAS ÍVHEGESZTÉSEK

VÉDŐGÁZAS ÍVHEGESZTÉSEK VÉDŐGÁZAS ÍVHEGESZTÉSEK Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Tartalom Védőgázas ívhegesztéseksek Argon védőgázas v volfrámelektr

Részletesebben

Az AUSTRIA BUNTMETALL és a WIELAND csoport tagja. Termékismertetı

Az AUSTRIA BUNTMETALL és a WIELAND csoport tagja. Termékismertetı ABM KUPRÁL KFT Az AUSTRIA BUNTMETALL és a WIELAND csoport tagja Termékismertetı Réz és rézötvözető félkész termékek raktárról azonnal Hengerelt termékek Csövek Sajtolt és húzott termékek Siklócsapágyak

Részletesebben

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások

Szilárdságnövelés. Az előadás során megismerjük. Szilárdságnövelési eljárások Anyagszerkezettan és anyagvizsgálat 2015/16 Szilárdságnövelés Dr. Szabó Péter János szpj@eik.bme.hu Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti alapjait; Technológiai

Részletesebben

Mérnöki anyagok NGB_AJ001_1. Szerkezeti acélok

Mérnöki anyagok NGB_AJ001_1. Szerkezeti acélok Mérnöki anyagok NGB_AJ001_1 Szerkezeti acélok Szerkezeti anyagok Ipari vagy szerkezeti anyagoknak a technikailag hasznos tulajdonságú anyagokat nevezzük. Oldalszám: 2 Vas alapú ötvözetek Nyersvas Öntészeti

Részletesebben

Alumínium öntészeti ötvözetek

Alumínium öntészeti ötvözetek Székhely: 00 Székesfehérvár, Nagyszombati út 43. Telephely: 4 Várpalota, Fehérvári út 26. Telelfon: +36-88-575-843 Fax: +36--88-575-842 Email: office@martinmetals.eu; WEB: www.martinmetals.eu Alumínium

Részletesebben

Í Í É Ó Ö Í Ó Ó ű Í Í Ó ű Ó Ó Ö Ö Ó Ö ű Ó Ó Ö ű ű ű Ö Ö Ó Ó Ó Ö Í Ö Ö Ö É Ó Ó Ö Ó Ő Ö Ó Ő Ö Í Ö ű ű Í Í ű ű É Í ű Í Ö Ö Í Í É Ö Ö Í Ö Ö Ö ű Ö Ö Ö Í ű ű Í Í ű Ő Í Ö Í Í Í Ö É Ö Ö Ű Í Ö Ó Í Í Í Í Í Ö ű Ö

Részletesebben

XLVI. Irinyi János Középiskolai Kémiaverseny 2014. február 6. * Iskolai forduló I.a, I.b és III. kategória

XLVI. Irinyi János Középiskolai Kémiaverseny 2014. február 6. * Iskolai forduló I.a, I.b és III. kategória Tanuló neve és kategóriája Iskolája Osztálya XLVI. Irinyi János Középiskolai Kémiaverseny 201. február 6. * Iskolai forduló I.a, I.b és III. kategória Munkaidő: 120 perc Összesen 100 pont A periódusos

Részletesebben

Á Á É é é ö é Á Á É Ö Á Á Á é é Á Á é é é é ó ü ó ö ö í é é é é ö í é ó é é ö é é é ü í é é ó ú ú ú ö é ó é í é é é í é é é é ó ö é í ó ö é ü é é ö é ó ó ú ú ó é ö ú ú ú ú ú é ó í é í é í ó í ó í ó é ö

Részletesebben

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Szabványos acélok és öntöttvasak. Dr. Rácz Pál egyetemi docens

GÉPÉSZMÉRNÖKI SZAK. Anyagtudomány II. Szabványos acélok és öntöttvasak. Dr. Rácz Pál egyetemi docens GÉPÉSZMÉRNÖKI SZAK Anyagtudomány II. Szabványos acélok és öntöttvasak Dr. Rácz Pál egyetemi docens Budapest 2011. Az acélok jelölés rendszere Az MSZ EN 10027-1 szabvány új jelölési rendszert vezetett be

Részletesebben

É Ü É ÉÉ Ú ű ű É Á Á Á Á Á Á ű Á Á Á É Ú Ö ű ű É ű É ű Ú ű ű ű ű É Á ű ű Á ű ű ű Ü Ü Ú Ü ű ű ű Ú Ö Ó Ú ű ű ű ű ű ű ű ű ű Ú Ú Ö Á ű ű ű ű Ü ű Ü ű ű Ü ű ű Ü Ú Ú Ö ű Á Á ű ű ű Ú Ü Ü ű ű ű ű Ú Ú Ú ű Ü ű ű

Részletesebben

ö é Ö é ü ö é é ü ü é é ú ö ö é é ö ó ó ó ö é ó ó ó ö é ü ö é Ö é ü é ú ü é é ó ó Á ó é é é é ö ó ó ö ö ö ü ü é é ó é ö é é é ó Á é ó é é é ű ö é é é ó ü é é é ü ű ó é ö é Ö é Ő Ü é é é ö ó ó ó Ö é ó é

Részletesebben

Vogel - blokkszivattyúk LMN / LM sorozat

Vogel - blokkszivattyúk LMN / LM sorozat Voge Pumpen Voge Pumpen Voge - bokkszivattyúk LMN / LM sorozat VOGEL bokkszivattyúk, LMN / LM sorozat Voge Pumpen Tejesítmény: LMN, méretek DN 32-80 LM, méretek DN 100-150 Térfogatáram 500 m 3 /h-ig Emeőmagasság

Részletesebben

ő Ú ő ő ő ő ő ő ő Ó Ö Ó ő Ó Ö Ó ú őú ő ő ő ő ő ő Á ő ú ő É ő ő Ó ú ő ő ű ő ú Í ő ő ő ú ú ú ú ű Í Ú ű Ö ő ő ő ő Á ő ő ő ő Ú ő ő ő ő ő ő ő Ó Ö Ó ő Ó Ö Ó ú őú ő ő ő ő ő ő Á É ő ő ú ő ő ő ű Ö ű ő ő ú ú ú ú

Részletesebben

RÉSZLETEZŐ OKIRAT (3) a NAH /2014 nyilvántartási számú 2 akkreditált státuszhoz

RÉSZLETEZŐ OKIRAT (3) a NAH /2014 nyilvántartási számú 2 akkreditált státuszhoz RÉSZLETEZŐ OKIRAT (3) a NAH-1-1132/2014 nyilvántartási számú 2 akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: AGMI Anyagvizsgáló és Minőségellenőrző Zrt. Anyagvizsgálati Főmérnökség (1211

Részletesebben

Javító és felrakó hegesztés

Javító és felrakó hegesztés Budapesti Műszaki és Gazdaságtudományi Egyetem Javító és felrakó hegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Szerző: dr. Palotás Béla 1 Felületi rétegek tulajdonságainak

Részletesebben

HELYI TANTERV. Technológiai alapismeretek

HELYI TANTERV. Technológiai alapismeretek HELYI TANTERV Technológiai alapismeretek Bevezetés Alapozza meg, segítse elő a későbbi tanulmányok speciális ismereteinek elsajátítását, segítse a tanulók rendszerszemléletének mielőbbi kialakulását, a

Részletesebben

Könnyű- és színes fémek

Könnyű- és színes fémek Könnyű- és színes fémek Anyagismeret Dr. Orbulov Imre Norbert Anyagtudomány és Technológia Tanszék Az előadás fő pontjai A könnyűfémek definíciója Alumínium és ötvözetei Magnézium és ötvözetei Titán és

Részletesebben

í Í ű í Ú É í ú Í ú í í í ű Á ú ú í ú í ú í í ú í Ú ű Í í í Ú ű í í í í ú ú ú Ú Ú ú ú í Í Ú Ú ű í Ú í í í ú í ú Ú í í Ú í ű Á É Ú í ú ú í É í ú ú í íí í í í ű Ú ű í í í ű í Ú í í í í í í ú í ú Í í ű ű

Részletesebben

Reaktortechnika. A reaktortechnikában használatos anyagok II. Reaktivitáskompenzáló, illetve reaktivitásszabályozó

Reaktortechnika. A reaktortechnikában használatos anyagok II. Reaktivitáskompenzáló, illetve reaktivitásszabályozó Reaktortechnika A reaktortechnikában használatos anyagok II. Reaktivitáskompenzáló, illetve reaktivitásszabályozó anyagok A reaktivitásszabályozás anyagai Nagy neutronbefogási hatáskeresztmetszet Természetes

Részletesebben

ALPHA spektroszkópiai (ICP és AA) standard oldatok

ALPHA spektroszkópiai (ICP és AA) standard oldatok Jelen kiadvány megjelenése után történõ termékváltozásokról, új standardokról a katalógus internetes oldalán, a www.laboreszközkatalogus.hu-n tájékozódhat. ALPHA Az alábbi standard oldatok fémek, fém-sók

Részletesebben

0 1 2 3 4 5 6 7 8 9 0 E C D C E B B A E 1 A C D B B D D A A D 2 C E D A B C B C C E 3 C C B B E

0 1 2 3 4 5 6 7 8 9 0 E C D C E B B A E 1 A C D B B D D A A D 2 C E D A B C B C C E 3 C C B B E XII. FÉMEK XII. 1. FELELETVÁLASZTÁSOS TESZTEK 0 1 2 4 5 6 7 8 9 0 E C D C E B B A E 1 A C D B B D D A A D 2 C E D A B C B C C E C C B B E XII. 2. TÁBLÁZATKIEGÉSZÍTÉS Fémek összehasonlítása Kalcium Vas

Részletesebben

Komposztkezelések hatása az angolperje biomasszájára és a komposztok toxicitása

Komposztkezelések hatása az angolperje biomasszájára és a komposztok toxicitása KTIA_AIK_12-1-2013-0015 projekt Komposztkezelések hatása az angolperje biomasszájára és a komposztok toxicitása Szabó Anita Kamuti Mariann Mazsu Nikolett Sáringer-Kenyeres Dóra Ragályi Péter Rékási Márk

Részletesebben

A réz és ötvözetei jelölése

A réz és ötvözetei jelölése A réz és ötvözetei jelölése A réz (Cuprum) vegyjele: Cu, neve Ciprus szigetének nevéből származik, amely már az ókorban fontos rézlelőhely volt. A réz folyamatosan 100%-ban újrahasznosítható anélkül, hogy

Részletesebben

Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.

Fogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák. Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt

Részletesebben

Kerámiák és kompozitok (gyakorlati elokész

Kerámiák és kompozitok (gyakorlati elokész Kerámiák MEHANIKAI TEHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Kerámiák és kompozitok (gyakorlati elokész szíto) dr. Németh Árpád arpinem@eik.bme.hu A k e r ám i a a g örö g ( k iég e t e t t ) s zóból e

Részletesebben

Uponor Renovis - Gipszpanel falfűtés/hűtés felújításokhoz

Uponor Renovis - Gipszpanel falfűtés/hűtés felújításokhoz Uponor Renovis - Gipszpane fafűtés/űtés feújításokoz Az Uponor Renovis gipszpane renszer ieáis megoás esősoran fa-, vagy mennyezet fűtésez, feújításokoz. A renszer fő eeme a 9,9 -es PE- Xa csöveket magáa

Részletesebben

KORRÓZIÓÁLLÓ ACÉLOK HEGESZTÉSE

KORRÓZIÓÁLLÓ ACÉLOK HEGESZTÉSE KORRÓZIÓÁLLÓ ACÉLOK HEGESZTÉSE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 TARTALOM Korrózi zióálló acélok

Részletesebben

NE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők:

NE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők: A Szerb Köztársaság Oktatási Minisztériuma Szerbiai Kémikusok Egyesülete Köztársasági verseny kémiából Kragujevac, 2008. 05. 24.. Teszt a középiskolák I. osztálya számára Név és utónév Helység és iskola

Részletesebben

FilsCertifies_ANGLAIS 10/01/08 9:02 Page 1 PRECISION 100% 90% 80% 70% SPEED 60% 50% 40% 30% 20% 10% COMPLEXITY SURFACE FINISH. Bizonylatolt huzalok

FilsCertifies_ANGLAIS 10/01/08 9:02 Page 1 PRECISION 100% 90% 80% 70% SPEED 60% 50% 40% 30% 20% 10% COMPLEXITY SURFACE FINISH. Bizonylatolt huzalok FilsCertifies_ANGLAIS 10/01/08 9:02 Page 1 COMPLEXITY Bizonylatolt huzalok FilsCertifies_ANGLAIS 10/01/08 9:02 Page 2 Tudta Ön? A nem bizonylatolt fogyóeszközök vagy hamisított alkatrészek használata a

Részletesebben

MUNKAANYAG. Ujszászi Antal. Fogyóelektródás védőgázas ívhegesztés anyagai, hegesztőhuzalok, védőgázok. A követelménymodul megnevezése:

MUNKAANYAG. Ujszászi Antal. Fogyóelektródás védőgázas ívhegesztés anyagai, hegesztőhuzalok, védőgázok. A követelménymodul megnevezése: Ujszászi Antal Fogyóelektródás védőgázas ívhegesztés anyagai, hegesztőhuzalok, védőgázok A követelménymodul megnevezése: Hegesztő feladatok A követelménymodul száma: 0240-06 A tartalomelem azonosító száma

Részletesebben

ú ü É Á Á ü ú Á Á Ó ü Ó Ö ű ü Ő ú Á Á Á Á ü ü Ü ü ü ü ű Ó Ö ü ü ü ű ú Á Á Á ü Ü ú ű ű ü É Á Á ü ü ü Á Ó Á ü É Á Á Á Á Ó Ő Á Á ü ü ü ú É ú Á ü ü ú ü ü ú Ö Ú É Ő Ó Ó Ö Á Ó ü ü ü ü Ö ű ü ű ü ű ü ű ű ü ü ú

Részletesebben

A standardpotenciál meghatározása a cink példáján. A galváncella működése elektrolizáló cellaként Elektródreakciók standard- és formálpotenciálja

A standardpotenciál meghatározása a cink példáján. A galváncella működése elektrolizáló cellaként Elektródreakciók standard- és formálpotenciálja Általános és szervetlen kémia Laborelőkészítő előadás VII-VIII. (október 17.) Az elektródok típusai A standardpotenciál meghatározása a cink példáján Számítási példák galvánelemekre Koncentrációs elemek

Részletesebben

Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában. Visegrád 2011

Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában. Visegrád 2011 Szemcsehatárcsúszás és sebességérzékenységi tényező ultra-finomszemcsés Al-30Zn ötvözet plasztikus deformációjában Visegrád 2011 Al-Zn rendszer Eutektikus Zn-5%Al Eutektoidos Zn-22%Al Al-Zn szilárdoldatok

Részletesebben
