1 Napelemes burkolati világítórendszer MÖM Mérnökiroda Kft. 1

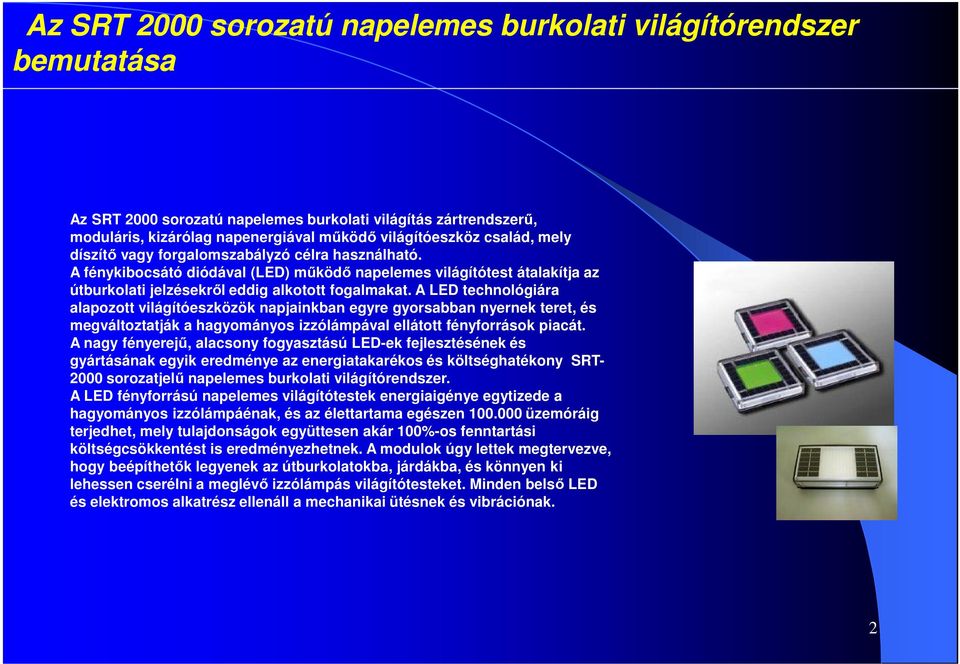

2 Az SRT 2000 sorozatú napelemes burkolati világítórendszer bemutatása Az SRT 2000 sorozatú napelemes burkolati világítás zártrendszerő, moduláris, kizárólag napenergiával mőködı világítóeszköz család, mely díszítı vagy forgalomszabályzó célra használható. A fénykibocsátó diódával (LED) mőködı napelemes világítótest átalakítja az útburkolati jelzésekrıl eddig alkotott fogalmakat. A LED technológiára alapozott világítóeszközök napjainkban egyre gyorsabban nyernek teret, és megváltoztatják a hagyományos izzólámpával ellátott fényforrások piacát. A nagy fényerejő, alacsony fogyasztású LED-ek fejlesztésének és gyártásának egyik eredménye az energiatakarékos és költséghatékony SRT sorozatjelő napelemes burkolati világítórendszer. A LED fényforrású napelemes világítótestek energiaigénye egytizede a hagyományos izzólámpáénak, és az élettartama egészen üzemóráig terjedhet, mely tulajdonságok együttesen akár 100%-os fenntartási költségcsökkentést is eredményezhetnek. A modulok úgy lettek megtervezve, hogy beépíthetık legyenek az útburkolatokba, járdákba, és könnyen ki lehessen cserélni a meglévı izzólámpás világítótesteket. Minden belsı LED és elektromos alkatrész ellenáll a mechanikai ütésnek és vibrációnak. 2

3 Miért érdemes az SRT 2000 napelemes burkolati világítórendszer beépítésében gondolkodni? Nincs fenntartási költség Hangulatos megvilágítást ad Nincs energiaköltség 3

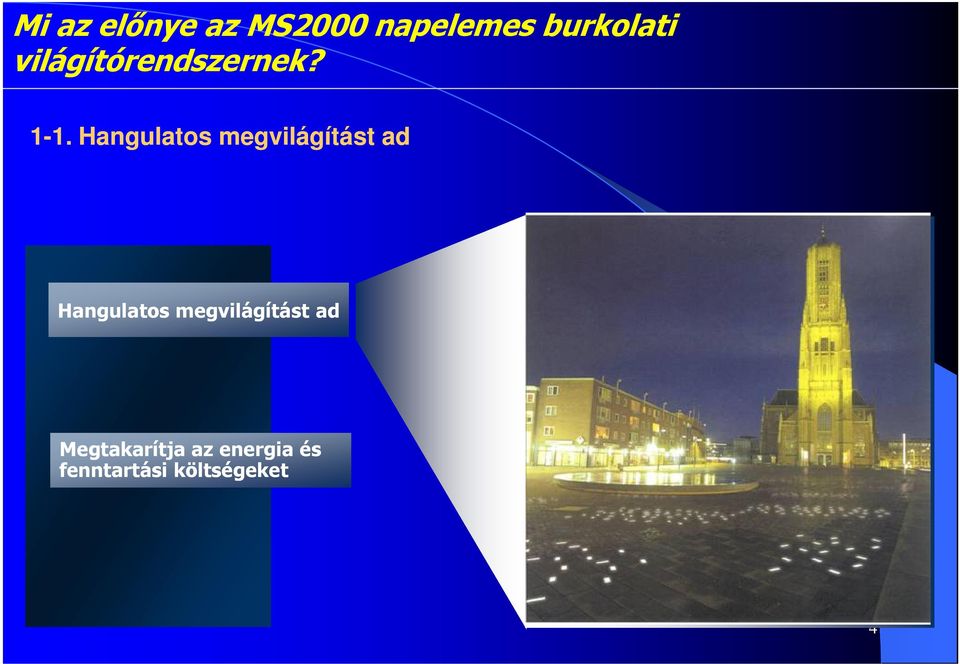

4 Mi az elınye az MS2000 napelemes burkolati világítórendszernek? 1-1. Hangulatos megvilágítást ad Hangulatos megvilágítást ad Megtakarítja az energia és fenntartási költségeket 4

5 1-1. Hangulatos megvilágítást ad nagy kiterjedéső tereken 5

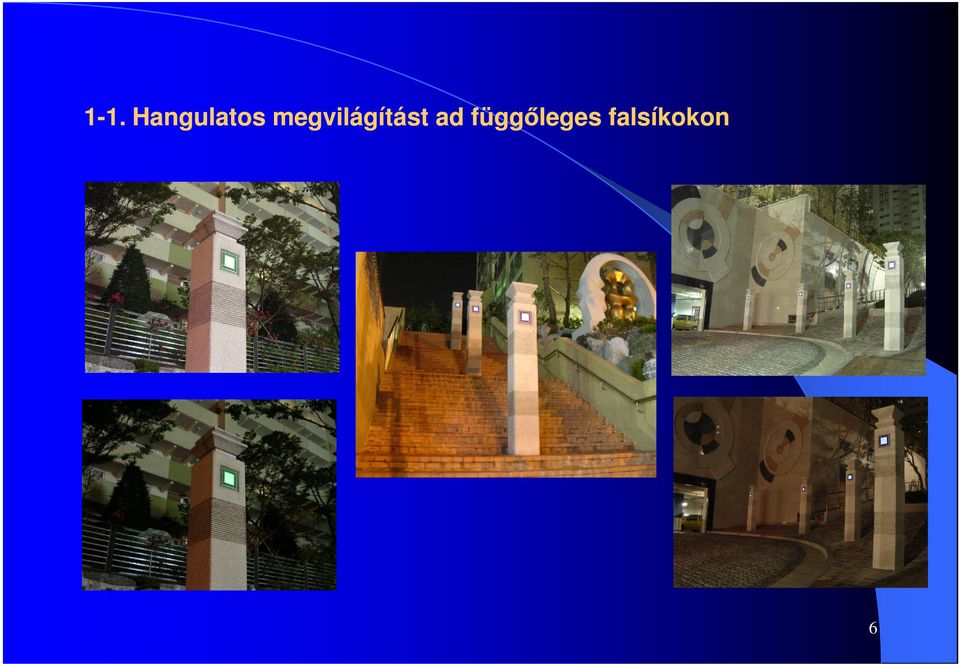

6 1-1. Hangulatos megvilágítást ad függıleges falsíkokon 6

7 1-1. Hangulatos megvilágítást ad lépcsıkön, hidakon, díszkutaknál 7

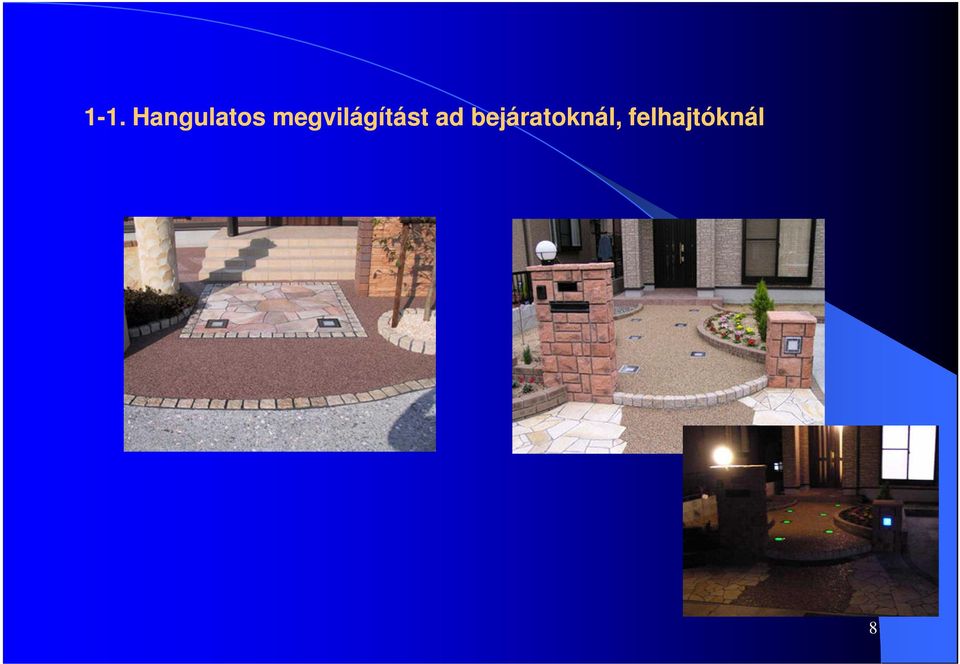

8 1-1. Hangulatos megvilágítást ad bejáratoknál, felhajtóknál 8

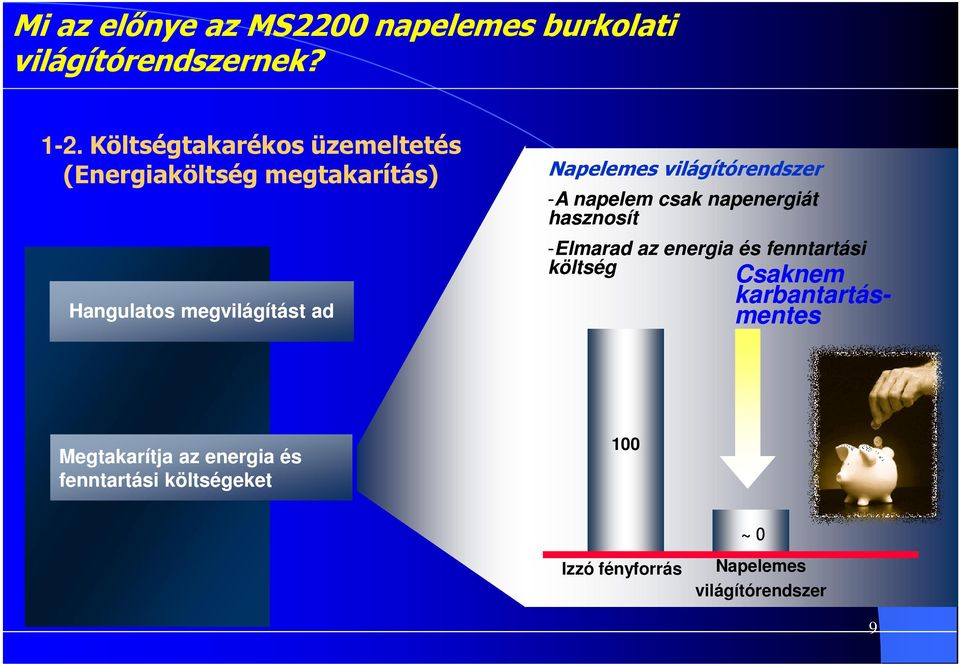

9 Mi az elınye az MS2200 napelemes burkolati világítórendszernek? 1-2. Költségtakarékos üzemeltetés (Energiaköltség megtakarítás) Hangulatos megvilágítást ad Napelemes világítórendszer -A A napelem csak napenergiát hasznosít -Elmarad az energia és fenntartási költség Csaknem karbantartás- mentes Megtakarítja az energia és fenntartási költségeket 100 ~ 0 Izzó fényforrás Napelemes világítórendszer 9

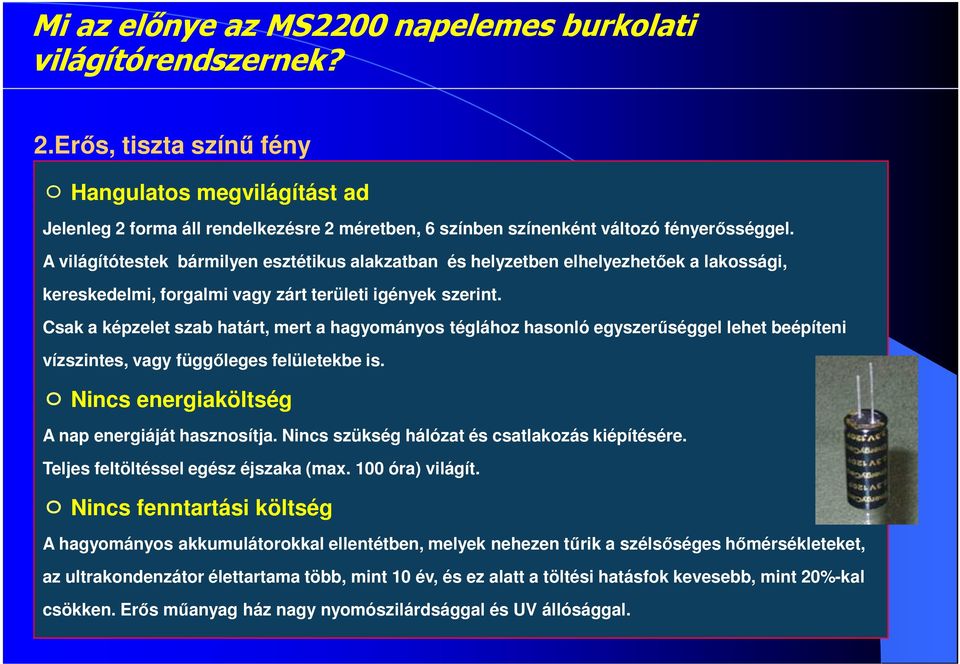

10 Mi az elınye az MS2200 napelemes burkolati világítórendszernek? 2.Erıs, tiszta színő fény ㅇ Hangulatos megvilágítást ad Jelenleg 2 forma áll rendelkezésre 2 méretben, 6 színben színenként változó fényerısséggel. A világítótestek bármilyen esztétikus alakzatban és helyzetben elhelyezhetıek a lakossági, kereskedelmi, forgalmi vagy zárt területi igények szerint. Csak a képzelet szab határt, mert a hagyományos téglához hasonló egyszerőséggel lehet beépíteni vízszintes, vagy függıleges felületekbe is. ㅇ Nincs energiaköltség A nap energiáját hasznosítja. Nincs szükség hálózat és csatlakozás kiépítésére. Teljes feltöltéssel egész éjszaka (max. 100 óra) világít. ㅇ Nincs fenntartási költség A hagyományos akkumulátorokkal ellentétben, melyek nehezen tőrik a szélsıséges hımérsékleteket, az ultrakondenzátor élettartama több, mint 10 év, és ez alatt a töltési hatásfok kevesebb, mint 20%-kal csökken. Erıs mőanyag ház nagy nyomószilárdsággal és UV állósággal. 10

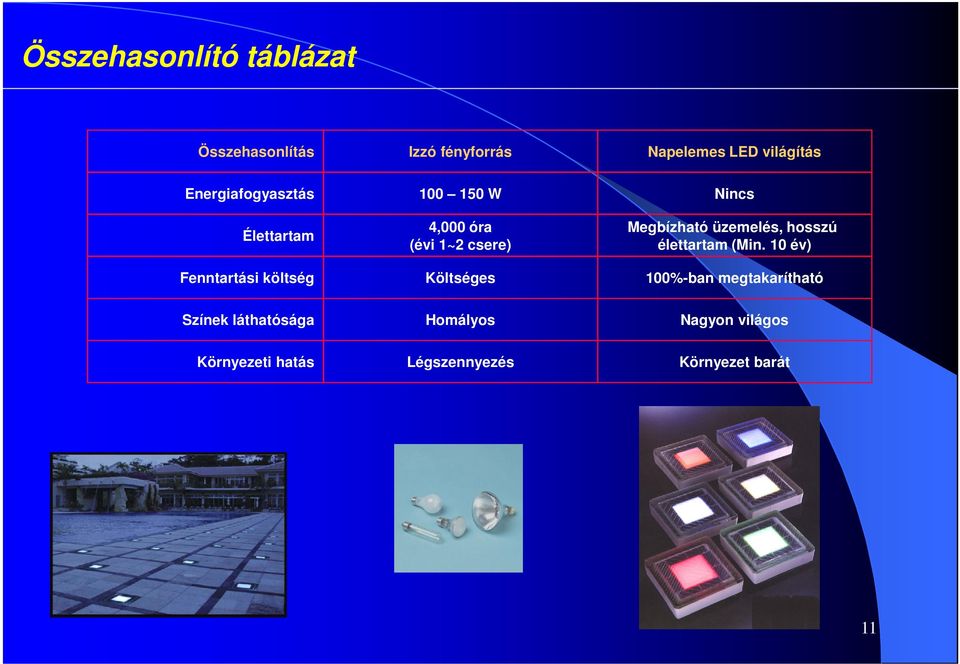

11 Összehasonlító táblázat Összehasonlítás Izzó fényforrás Napelemes LED világítás Energiafogyasztás W Nincs Élettartam 4,000 óra (évi 1~2 csere) Megbízható üzemelés, hosszú élettartam (Min. 10 év) Fenntartási költség Költséges 100%-ban megtakarítható Színek láthatósága Homályos Nagyon világos Környezeti hatás Légszennyezés Környezet barát 11

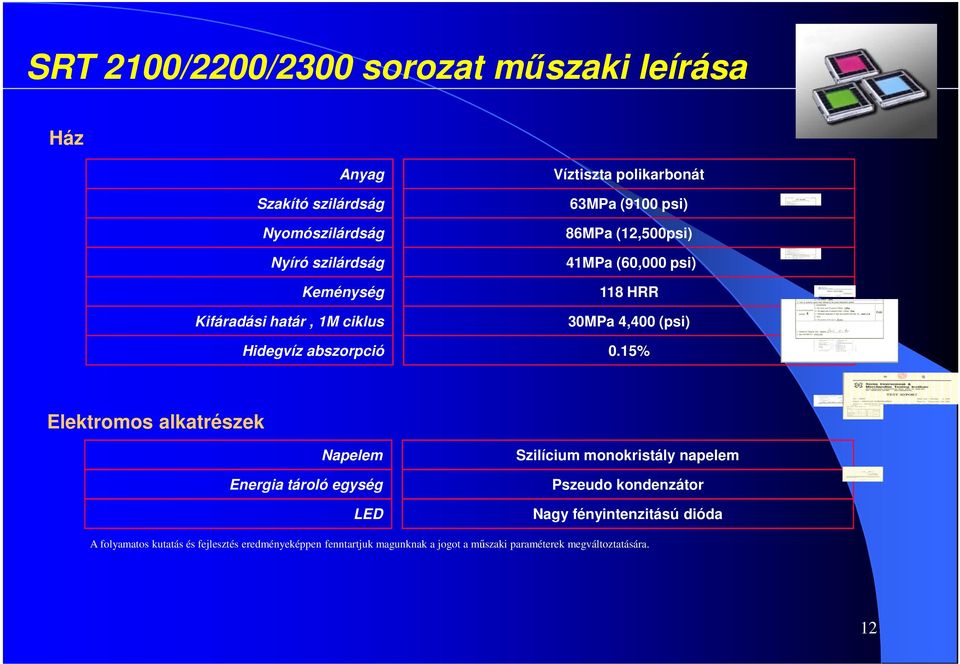

12 SRT 2100/2200/2300 sorozat mőszaki leírása Ház Anyag Szakító szilárdság Nyomószilárdság Nyíró szilárdság Keménység Kifáradási határ, 1M ciklus Víztiszta polikarbonát 63MPa (9100 psi) 86MPa (12,500psi) 41MPa (60,000 psi) 118 HRR 30MPa 4,400 (psi) Hidegvíz abszorpció 0.15% Elektromos alkatrészek Napelem Energia tároló egység LED Szilícium monokristály napelem Pszeudo kondenzátor Nagy fényintenzitású dióda A folyamatos kutatás és fejlesztés eredményeképpen fenntartjuk magunknak a jogot a mőszaki paraméterek megváltoztatására. 12

13 Mőszaki leírás / Beépítés SRT 2000 sorozatú napelemes burkolati világítórendszer Szín VÖRÖS NARANCS ZÖLD KÉK Modell szám: MS2100/2200/2300 R O G B Átlagos fénykibocsátás (Lux) LED-ek száma Üzemi hımérséklet LED anyaga AlInGaP II AlInGaP II InGan AlInGaP II FEHÉR W AlInGaP II Ház méretek (cm) 2 0 X 20 X 6 / 10 X 20 X 6 ( H X SZ X M ) A folyamatos kutatás és fejlesztés eredményeképpen fenntartjuk magunknak a jogot a mőszaki paraméterek megváltoztatására. Létezik még borostyánsárga szín is! - Automatikus be/ ki kapcsolás Lux környezeti fény hatására. - Kiemelkedıen erıs mőanyag ház nagy nyomószilárdsággal - Károsodás nélkül áthajthatnak rajta a személy és kis teherjármővek Beépítés A beépítése könnyő és egyszerő - Beépítés elıtt a mágneskapcsoló csapját el kell távolítani -A hagyományos habarcsos vagy habarcs nélküli (epoxi ragasztású) burkolati téglákkal megegyezı beépíthetıség -A beépítıkeretek megakadályozzák a beépítés utáni jogtalan felszedést - Az oldalfalakon elhelyezett táguló karmok meggátolják a világítótest kopását, a hımozgásból eredı nyomáshatást, az elcsúszást és az egyéb káros környezeti hatást. 13

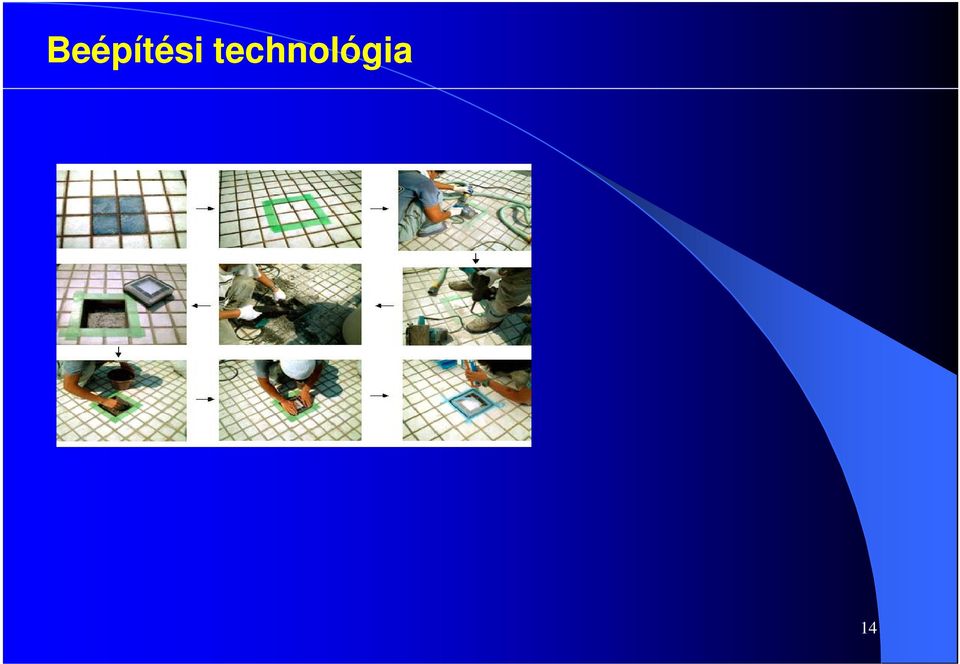

14 Beépítési technológia 14

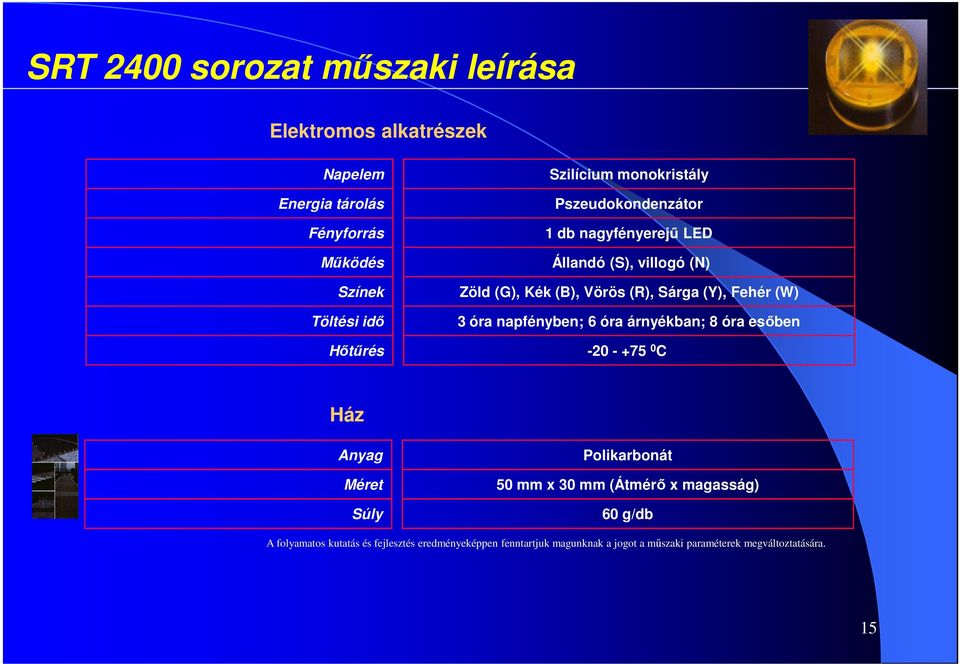

15 SRT 2400 sorozat mőszaki leírása Elektromos alkatrészek Napelem Energia tárolás Fényforrás Mőködés Színek Töltési idı Hıtőrés Szilícium monokristály Pszeudokondenzátor 1 db nagyfényerejő LED Állandó (S), villogó (N) Zöld (G), Kék (B), Vörös (R), Sárga (Y), Fehér (W) 3 óra napfényben; 6 óra árnyékban; 8 óra esıben C Ház Anyag Méret Súly Polikarbonát 50 mm x 30 mm (Átmérı x magasság) 60 g/db A folyamatos kutatás és fejlesztés eredményeképpen fenntartjuk magunknak a jogot a mőszaki paraméterek megváltoztatására. 15

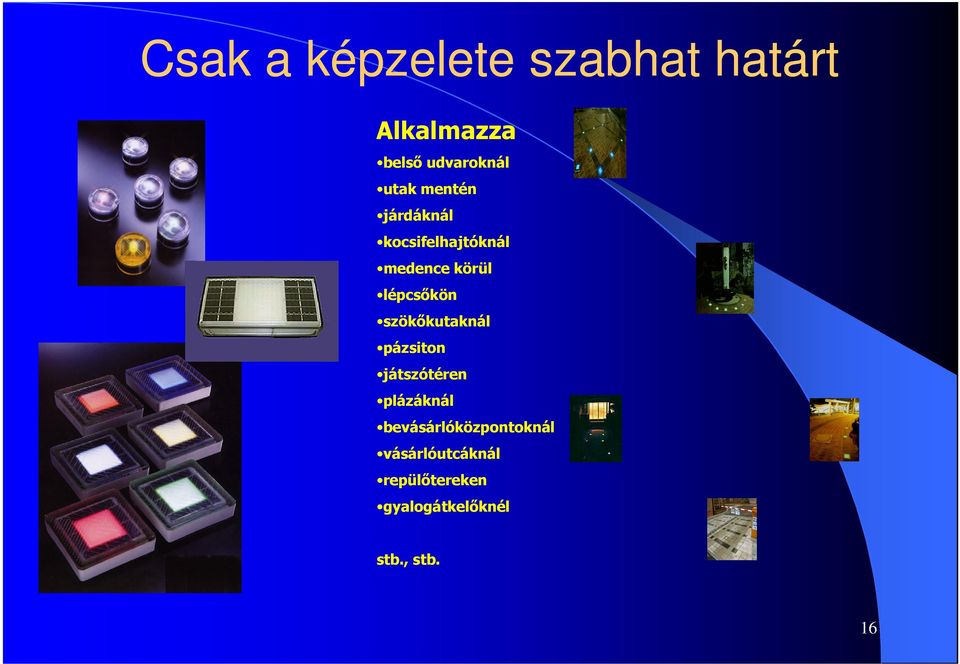

16 Csak a képzelete szabhat határt Alkalmazza belsı udvaroknál utak mentén járdáknál kocsifelhajtóknál medence körül lépcsıkön szökıkutaknál pázsiton játszótéren plázáknál bevásárlóközpontoknál vásárlóutcáknál repülıtereken gyalogátkelıknél stb., stb. 16

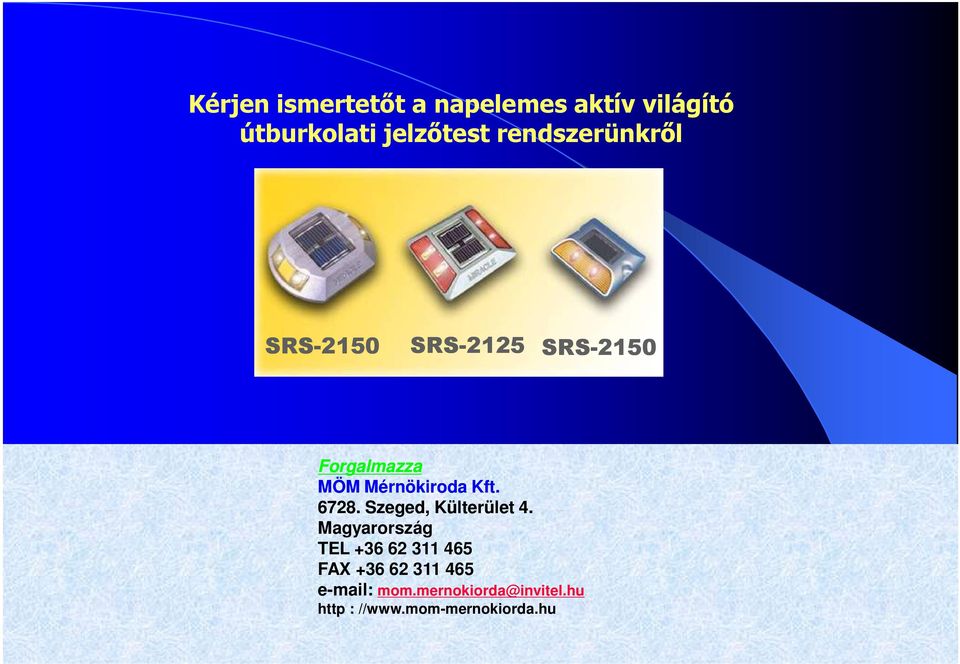

17 Kérjen ismertetıt a napelemes aktív világító útburkolati jelzıtest rendszerünkrıl SRS-2150 SRS-2125 SRS RS-2150 Forgalmazza MÖM Mérnökiroda Kft Szeged, Külterület 4. Magyarország TEL FAX mom.mernokiorda@invitel.hu http : // 17
