Eredeti használati útmutató. FUXTEC FX-KS162 Motoros láncfűrész

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Eredeti használati útmutató. FUXTEC FX-KS162 Motoros láncfűrész"

Átírás

1 Eredeti használati útmutató FUXTEC FX-KS162 Motoros láncfűrész

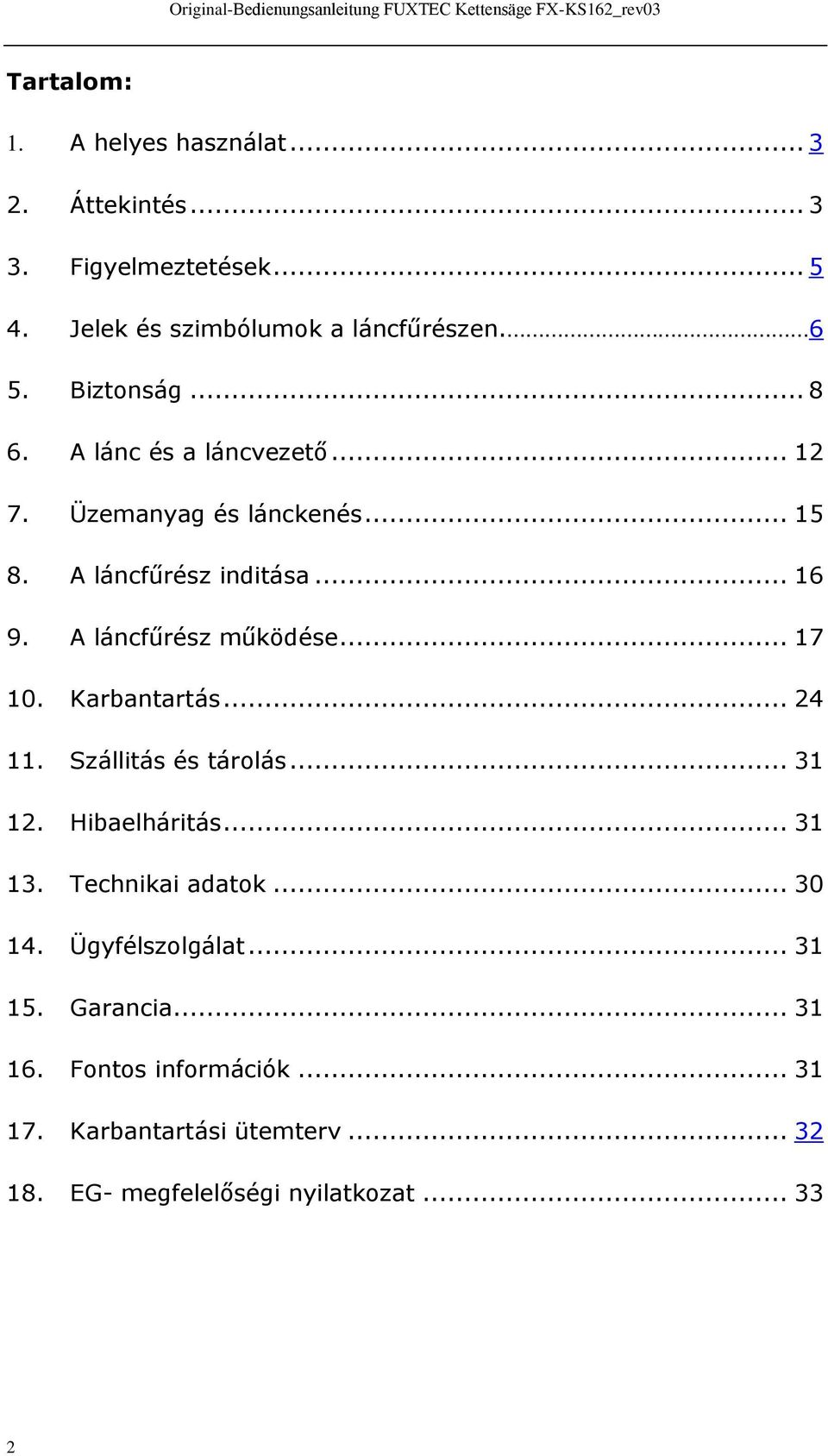

2 Tartalom: 1. A helyes használat Áttekintés Figyelmeztetések Jelek és szimbólumok a láncfűrészen Biztonság A lánc és a láncvezető Üzemanyag és lánckenés A láncfűrész inditása A láncfűrész működése Karbantartás Szállitás és tárolás Hibaelháritás Technikai adatok Ügyfélszolgálat Garancia Fontos információk Karbantartási ütemterv EG- megfelelőségi nyilatkozat

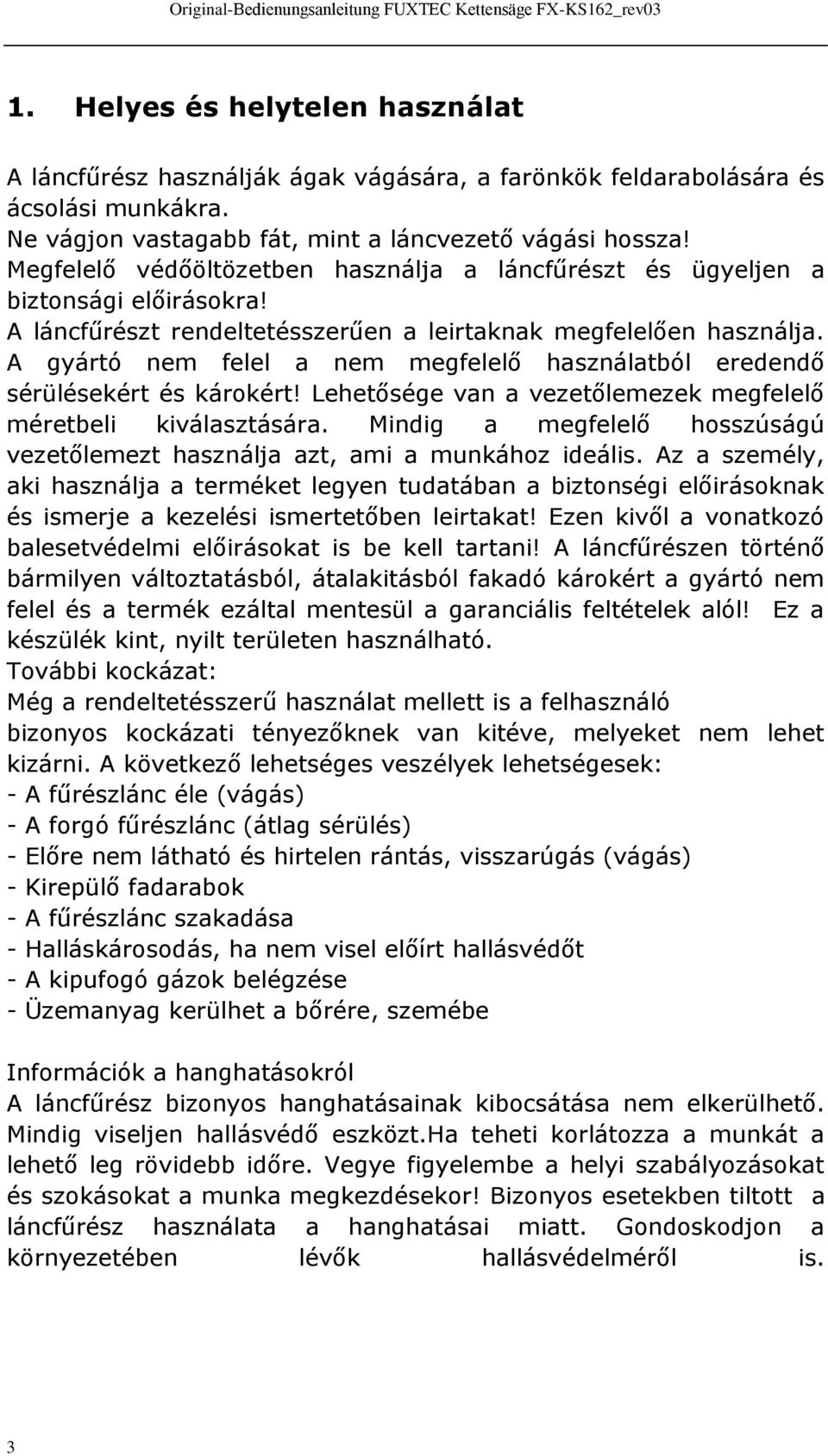

3 1. Helyes és helytelen használat A láncfűrész használják ágak vágására, a farönkök feldarabolására és ácsolási munkákra. Ne vágjon vastagabb fát, mint a láncvezető vágási hossza! Megfelelő védőöltözetben használja a láncfűrészt és ügyeljen a biztonsági előirásokra! A láncfűrészt rendeltetésszerűen a leirtaknak megfelelően használja. A gyártó nem felel a nem megfelelő használatból eredendő sérülésekért és károkért! Lehetősége van a vezetőlemezek megfelelő méretbeli kiválasztására. Mindig a megfelelő hosszúságú vezetőlemezt használja azt, ami a munkához ideális. Az a személy, aki használja a terméket legyen tudatában a biztonségi előirásoknak és ismerje a kezelési ismertetőben leirtakat! Ezen kivől a vonatkozó balesetvédelmi előirásokat is be kell tartani! A láncfűrészen történő bármilyen változtatásból, átalakitásból fakadó károkért a gyártó nem felel és a termék ezáltal mentesül a garanciális feltételek alól! Ez a készülék kint, nyilt területen használható. További kockázat: Még a rendeltetésszerű használat mellett is a felhasználó bizonyos kockázati tényezőknek van kitéve, melyeket nem lehet kizárni. A következő lehetséges veszélyek lehetségesek: - A fűrészlánc éle (vágás) - A forgó fűrészlánc (átlag sérülés) - Előre nem látható és hirtelen rántás, visszarúgás (vágás) - Kirepülő fadarabok - A fűrészlánc szakadása - Halláskárosodás, ha nem visel előírt hallásvédőt - A kipufogó gázok belégzése - Üzemanyag kerülhet a bőrére, szemébe Információk a hanghatásokról A láncfűrész bizonyos hanghatásainak kibocsátása nem elkerülhető. Mindig viseljen hallásvédő eszközt.ha teheti korlátozza a munkát a lehető leg rövidebb időre. Vegye figyelembe a helyi szabályozásokat és szokásokat a munka megkezdésekor! Bizonyos esetekben tiltott a láncfűrész használata a hanghatásai miatt. Gondoskodjon a környezetében lévők hallásvédelméről is. 3

4 2. Áttekintés 1. Láncfék 2. Inditó fogantyú 3. Légszűrőfedél 4. Szivató 5. Biztonségi gázkar 6. Hátsó markolat 7. Gázkar 8. Gyujtáskapcsoló 9. Üzemanyagtank 10. Olajtartáj 11. Első kézi fogantyú 12. Fűrészlánc 13. Láncvezető 14. Láncvédő burkolat 15. Rönktámasz 16. Primerpumpa

5 3. Figyelmeztetések a készüléken Használat előtt olvassa el a használati utmutatót! Viseljen fej, fül és látásvédő kiegészitőket. Kizárólag két kézzel dolgozzon a láncfűrésszel. Vigyázzon! A visszarúgásra! Olvassa el és értse meg a leirt figyelmeztető utasitásokat! Hordjon vágásbiztos bakancsot. Hordjon vágásbiztos kesztyűt. 5

6 4. Egyéb szimbólumok a gépen A láncfűrészen a szimbólumok jól láthatóak és dombornyomottak. Legyen figyelemmel ezekre a jelekre! Itt töltse fel a gépet üzemanyaggal MIX BENZIN -OLAJ 40:1 Elhelyezkedés: A tanksapka felett Ide töltse a lánckenőolajat Elhelyezkedés: Az olajtank felett A gyujtáskapcsoló, 1-es állásban gyujtás, 0-állásban nincs gyujtás Elhelyezkedés: Jobbra a markolat felett, a légszűrő fedél alatt. A szivató jelmagyarázata és megfelelő beállitása. 1-hideg motor 2-meleg motor Elhelyezkedés: A légszűrőház fedelén a markolat felől. Az irányok jelzik a láncfék működését. Fehér jel inaktiv, fekete jel aktiv. Elhelyezkedés: A láncfedélen. A láncoljás mennyiségét állitö csavar helye és az állitás minimum és maximum iránya. Elhelyezkedés: Alul a forgattyúsházon a lánc alatt. 6

7 Figyelem: A vibráció és emisszió értékek a tényleges használat során eltérhetnek a kézikönyvben leirtakkal, Ennek okai lehetnek a következő tényezők, amelyeket figyelembe kell venni, mielőtt használni kezdi a terméket: A készülék pontos beállitása legyen megfelelő A megfelelő munkára használja a láncfűrészt. A láncvezető és a lánc használatra alkalmas állapotban legyen. A gép testén rezgéscsillapitó gumibakok vannak rögzitve. Ezeknek ellenőrizni kell. Ha kellemetlen érzést érez, a keze elszineződik, zsibbad, azonnal hagyja abba amunkát a láncfűrésszel! Tartson megfelelő ütemezett szüneteket a munkavégzés során. A vibrációs ártalmak maradandó károsodásokat okozhatnak! Minimalizálja a rezgés okozta veszélyeket és fokozottan ügyeljen a kézikönyvben leirtakra és a munka mennyiségére, végzése közben beiktatott pihenőidőkre! Ha a gépet gyakrabban használja, vásároljon további rezgéscsillapitó kiegészitüket! Ha teheti kerülje a láncfűrész használatát +10 Celsius alatt. Hidegben a stressz és a vibráció sokkal nagyobb károkat, hibákat okozhat. 7

8 5. Biztonság Használat előtt: Kérjük, olvassa el figyelmesen ezt az útmutatót, hogy értse a berendezés helyes használatát. Soha ne használja a láncfűrészt, ha fáradt, vagy ideges, vagy fizikailag nem érzi jól magát. Ne használja a gépet, ha kábitószer vagy nyugtató hatása alatt áll. A láncfűrészt jól szellőző helyen, vagy teljesen nyilt téren használja. A kipufogó gázok belégzése ártalmas! Ne használja a gépet szélsőséges időjárási viszonyok és rossz látási viszonyok mellett. Nagyon hidegben és nagyon melegben sem! Erős cipőt, testhez simuló ruházatot és védőszemüveget, hallásvédőt és bukósisakot viseljen a használat közben. Mindig használjon jóváhagyott biztonsági kesztyűt vágás elleni védelemmel. 8

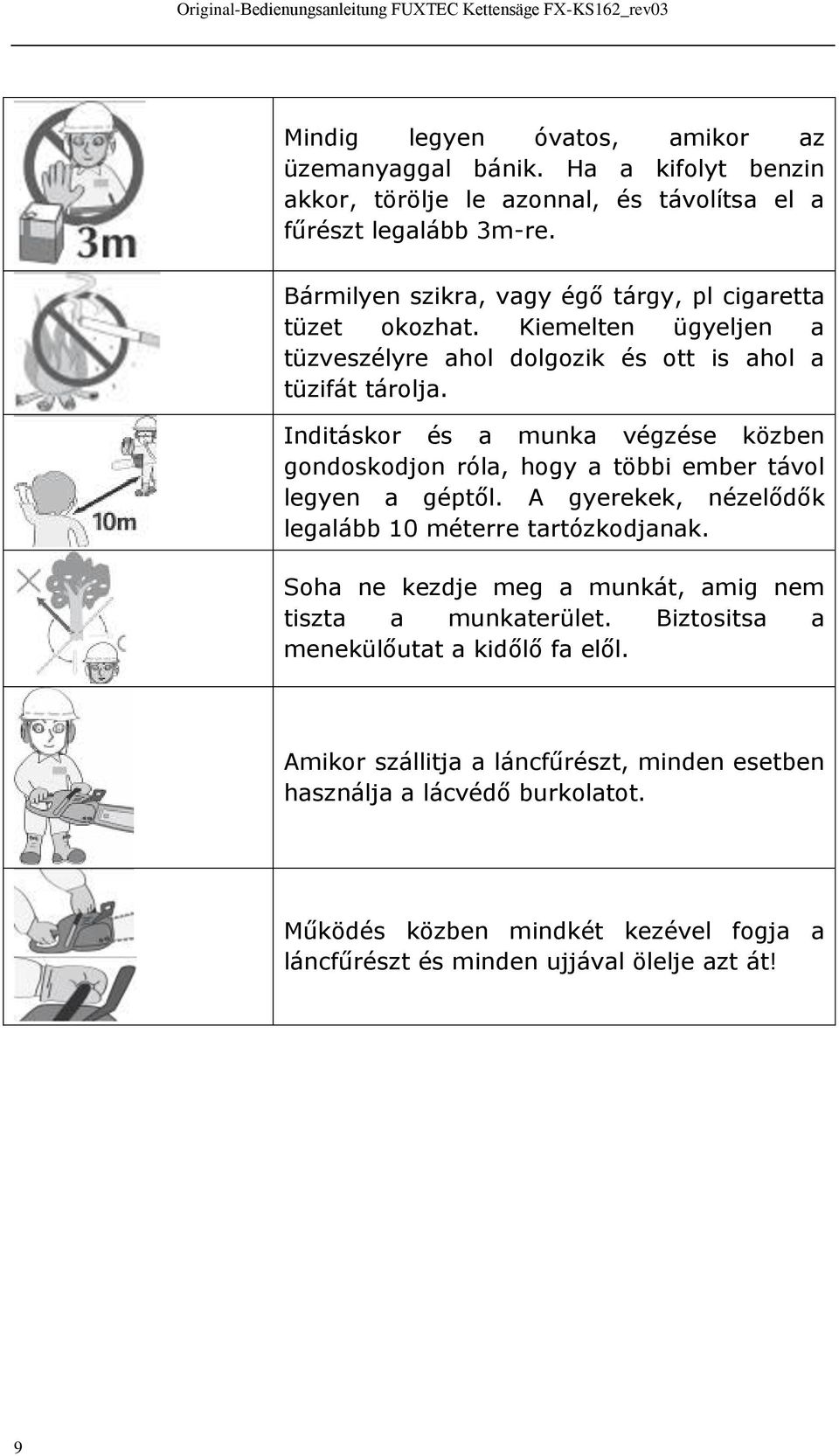

9 Mindig legyen óvatos, amikor az üzemanyaggal bánik. Ha a kifolyt benzin akkor, törölje le azonnal, és távolítsa el a fűrészt legalább 3m-re. Bármilyen szikra, vagy égő tárgy, pl cigaretta tüzet okozhat. Kiemelten ügyeljen a tüzveszélyre ahol dolgozik és ott is ahol a tüzifát tárolja. Inditáskor és a munka végzése közben gondoskodjon róla, hogy a többi ember távol legyen a géptől. A gyerekek, nézelődők legalább 10 méterre tartózkodjanak. Soha ne kezdje meg a munkát, amig nem tiszta a munkaterület. Biztositsa a menekülőutat a kidőlő fa elől. Amikor szállitja a láncfűrészt, minden esetben használja a lácvédő burkolatot. Működés közben mindkét kezével fogja a láncfűrészt és minden ujjával ölelje azt át! 9

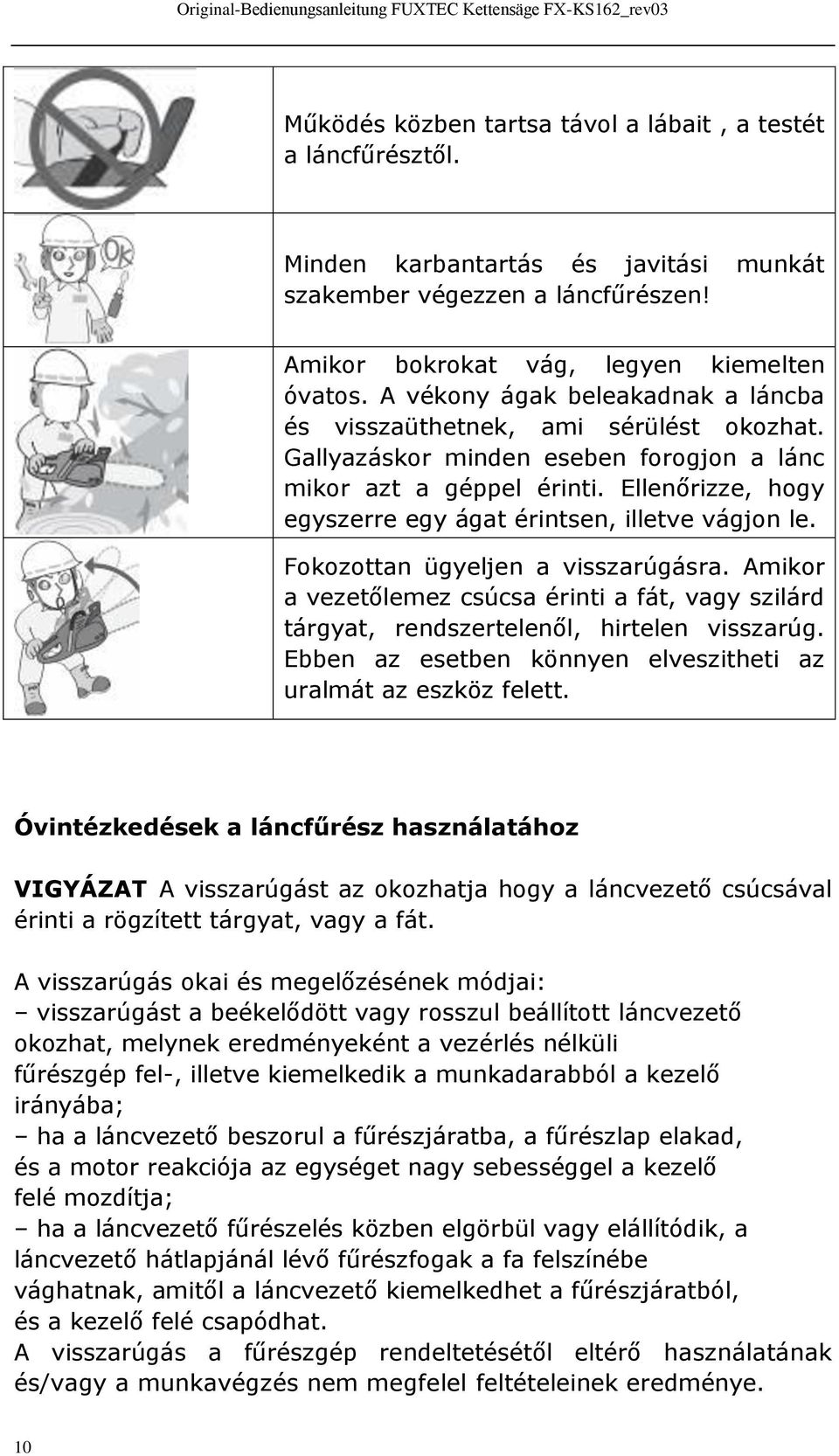

10 Működés közben tartsa távol a lábait, a testét a láncfűrésztől. Minden karbantartás és javitási munkát szakember végezzen a láncfűrészen! Amikor bokrokat vág, legyen kiemelten óvatos. A vékony ágak beleakadnak a láncba és visszaüthetnek, ami sérülést okozhat. Gallyazáskor minden eseben forogjon a lánc mikor azt a géppel érinti. Ellenőrizze, hogy egyszerre egy ágat érintsen, illetve vágjon le. Fokozottan ügyeljen a visszarúgásra. Amikor a vezetőlemez csúcsa érinti a fát, vagy szilárd tárgyat, rendszertelenől, hirtelen visszarúg. Ebben az esetben könnyen elveszitheti az uralmát az eszköz felett. Óvintézkedések a láncfűrész használatához VIGYÁZAT A visszarúgást az okozhatja hogy a láncvezető csúcsával érinti a rögzített tárgyat, vagy a fát. A visszarúgás okai és megelőzésének módjai: visszarúgást a beékelődött vagy rosszul beállított láncvezető okozhat, melynek eredményeként a vezérlés nélküli fűrészgép fel-, illetve kiemelkedik a munkadarabból a kezelő irányába; ha a láncvezető beszorul a fűrészjáratba, a fűrészlap elakad, és a motor reakciója az egységet nagy sebességgel a kezelő felé mozdítja; ha a láncvezető fűrészelés közben elgörbül vagy elállítódik, a láncvezető hátlapjánál lévő fűrészfogak a fa felszínébe vághatnak, amitől a láncvezető kiemelkedhet a fűrészjáratból, és a kezelő felé csapódhat. A visszarúgás a fűrészgép rendeltetésétől eltérő használatának és/vagy a munkavégzés nem megfelel feltételeinek eredménye. 10

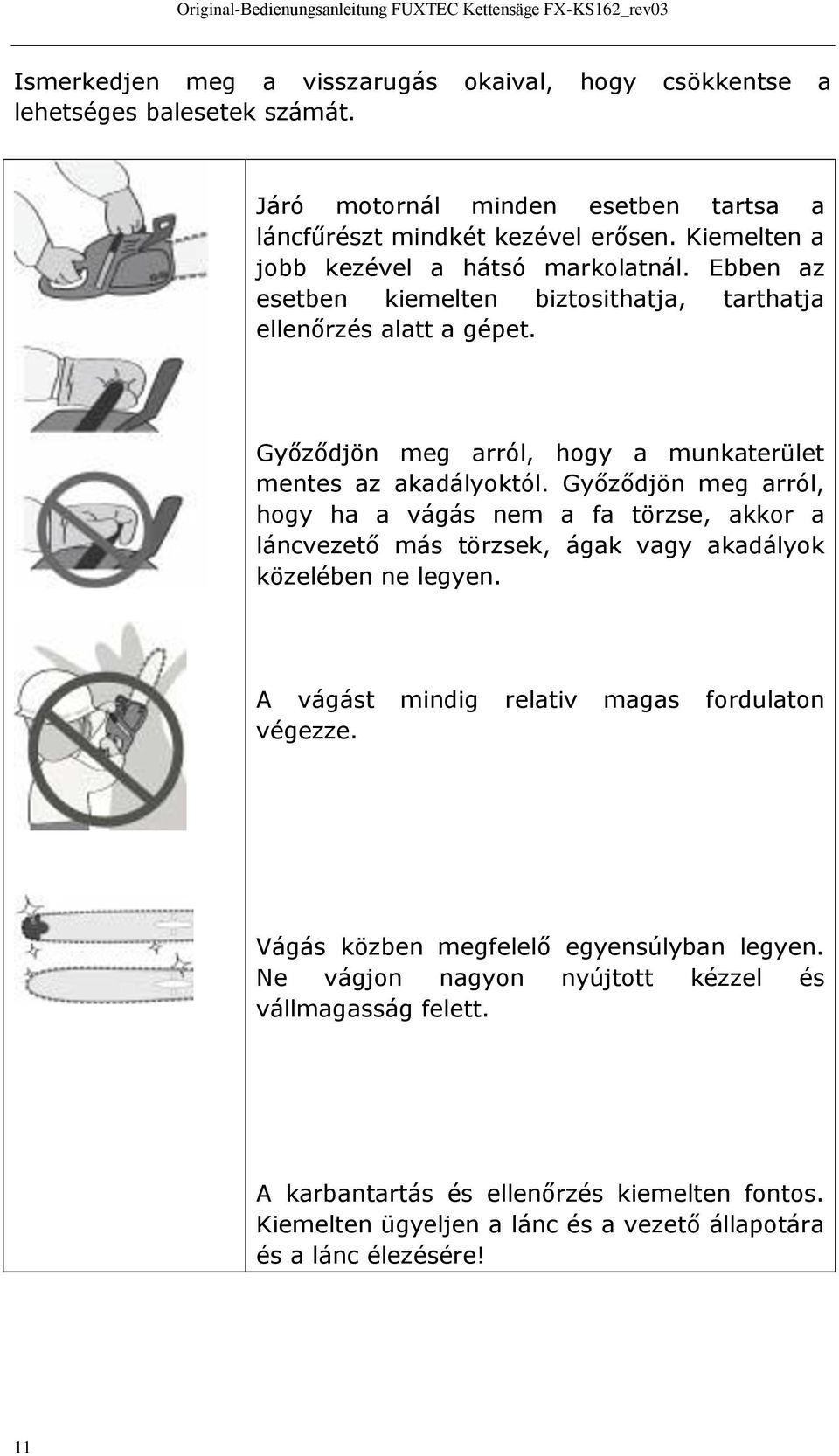

11 Ismerkedjen meg a visszarugás okaival, hogy csökkentse a lehetséges balesetek számát. Járó motornál minden esetben tartsa a láncfűrészt mindkét kezével erősen. Kiemelten a jobb kezével a hátsó markolatnál. Ebben az esetben kiemelten biztosithatja, tarthatja ellenőrzés alatt a gépet. Győződjön meg arról, hogy a munkaterület mentes az akadályoktól. Győződjön meg arról, hogy ha a vágás nem a fa törzse, akkor a láncvezető más törzsek, ágak vagy akadályok közelében ne legyen. A vágást mindig relativ magas fordulaton végezze. Vágás közben megfelelő egyensúlyban legyen. Ne vágjon nagyon nyújtott kézzel és vállmagasság felett. A karbantartás és ellenőrzés kiemelten fontos. Kiemelten ügyeljen a lánc és a vezető állapotára és a lánc élezésére! 11

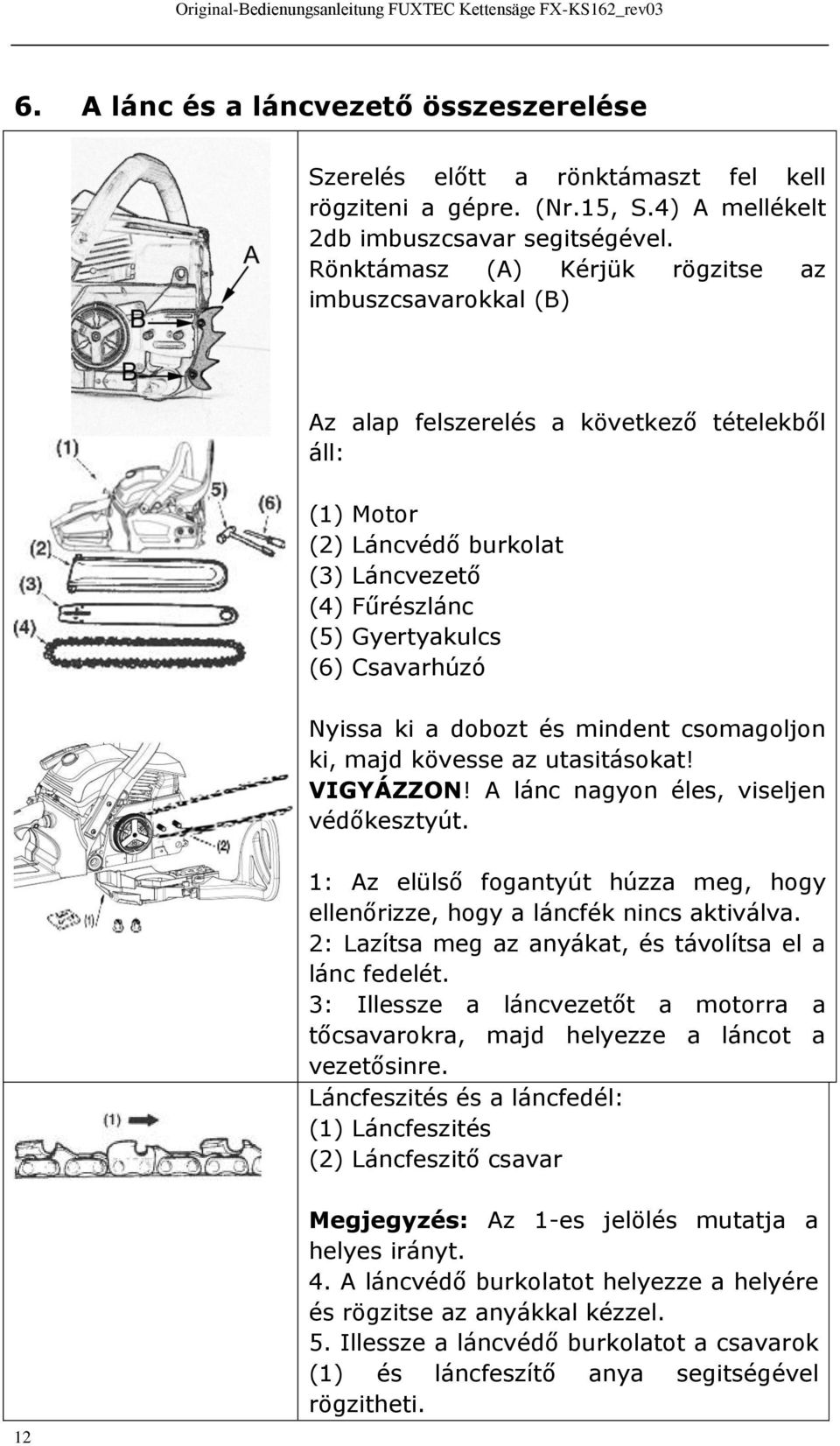

12 6. A lánc és a láncvezető összeszerelése Szerelés előtt a rönktámaszt fel kell rögziteni a gépre. (Nr.15, S.4) A mellékelt 2db imbuszcsavar segitségével. Rönktámasz (A) Kérjük rögzitse az imbuszcsavarokkal (B) Az alap felszerelés a következő tételekből áll: (1) Motor (2) Láncvédő burkolat (3) Láncvezető (4) Fűrészlánc (5) Gyertyakulcs (6) Csavarhúzó Nyissa ki a dobozt és mindent csomagoljon ki, majd kövesse az utasitásokat! VIGYÁZZON! A lánc nagyon éles, viseljen védőkesztyút. 1: Az elülső fogantyút húzza meg, hogy ellenőrizze, hogy a láncfék nincs aktiválva. 2: Lazítsa meg az anyákat, és távolítsa el a lánc fedelét. 3: Illessze a láncvezetőt a motorra a tőcsavarokra, majd helyezze a láncot a vezetősinre. Láncfeszités és a láncfedél: (1) Láncfeszités (2) Láncfeszitő csavar 12 Megjegyzés: Az 1-es jelölés mutatja a helyes irányt. 4. A láncvédő burkolatot helyezze a helyére és rögzitse az anyákkal kézzel. 5. Illessze a láncvédő burkolatot a csavarok (1) és láncfeszítő anya segitségével rögzitheti.

13 Tegye a ogadó furathoz (2) Állítsa be a csapot (1). A két lyukat (4) Állítsa be a tőcsavarokra (3). Tolja át a túcsavarokat, majd az anyákkal rögzitse lazán a fedelet. Állítsa be a lánc feszítő anyát a lánc fedéllel egyezően, hogy bekattanjon a helyére.. (F1). (1) Spanoló anya (2) láncfedél MEGJEGYZÉS Ügyeljen a fűrészlánc helyes irányára.(1) 13 folyt. 5. Csatlakoztassa a láncfedelet lazán kézzel a csavarokakal. 6. Állítsa be a lánc feszességét a feszítő csavar elforgatásával addig, amíg a lánc érinti a láncvezetősint az alsó oldalon.(f3). 7. Húzza meg az anyákat határozottan, de ne erősen. Kb nM nyomatékkal, majd ellenőrizze a lánc szabad futását. Ha kell állitson utána! 8. Húzza meg a rögzitő csavart. (1) Lazítsa meg (2) Állitsa be

14 (3) Szoritsa meg A lánc felhelyezését csak álló motornál végezze. Ha a felszerelt lánc nem fut simán, akkor ellenőrizze. Ha kerregő hangot ad, abban az esetben kezdje a műveletet ujra és pontosan kövesse az utasitásokat. Ha a lánc szorul, recseg, nem megfelelően forog körbe NE álljon neki a munkának! FIGYELEM! Egy új lánc kezdetben nyúlik. Ellenőrizze és állítsa be a feszességet gyakran. Egy laza lánc könnyen elhasználódik és gyorsan és könnyen csúszik le a vezetősínről. A láncfeszesség ellenőrzése - A lánc feszességét ellenőrizni kell, gyakran a munka során, és módosítani kell, ha szükséges. - Feszítse meg a láncot a lehető legszorosabban, de úgy, hogy azt továbbra is könnyen húzni lehessen kézzel a vezetősín mentén. FIGYELEM - Ellenőrizze, hogy a motor leállt e, amikor ellenőrzi a lánc feszességét. 14

15 7. Üzemanyag és Lánckenőolaj Üzemanyag A motorok kenése motorolajjal történik, amit a kétütemű motorok esetében a benzinbe keveréssel érünk el. Törekedjen minőségi kétütemű szintetikus motorolaj használatára! A KEVERÉSI ARÁNY BENZIN OLAJ 40:1 Használjon ólommentes benzint minimum 95-ös oktánszámút. Benzin / liter ütemű olaj / ml Az üzemanyag tűz és robbanás veszélyes! Tűzveszélyes helyen ne tartsa és keverje be az üzemanyagot. A keveréket tárolja hitelesitett tárolókannában! VESZÉLY A legnagyobb kárt az okozza, ha nem használ motorolajat a keverékben. Ügyeljen, hogy ne 4ütemű motorolajat használjon! Lánckenőolaj Speciális lánckenő olajat használjon! Ez nem fröcsög és megfelelpő kenést biztosit. Soha ne használjon használt motorolajat! Ez az olajzási redszer meghibásodásához vezethet és a lánc is tönkremehet! 15

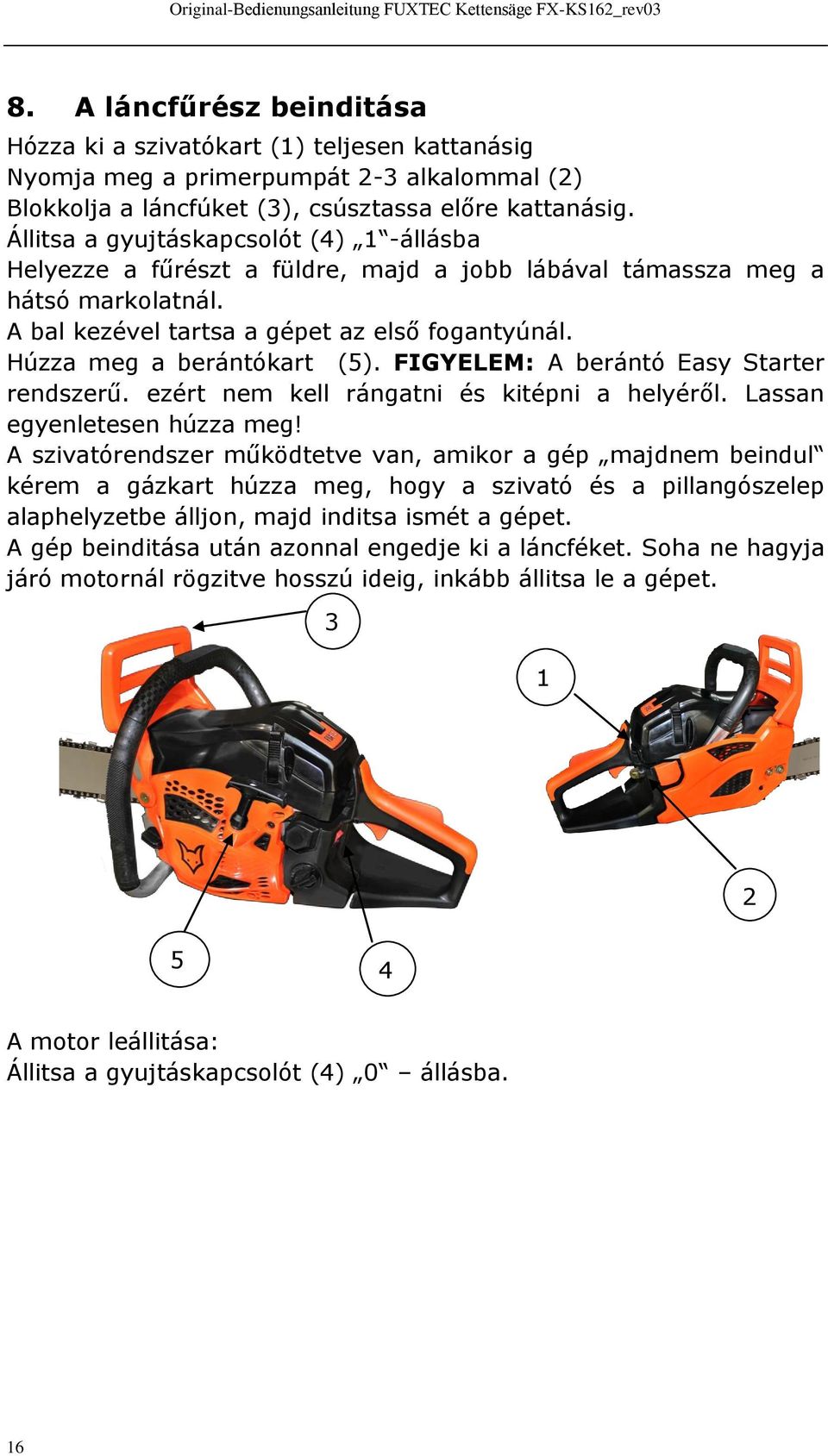

16 8. A láncfűrész beinditása Hózza ki a szivatókart (1) teljesen kattanásig Nyomja meg a primerpumpát 2-3 alkalommal (2) Blokkolja a láncfúket (3), csúsztassa előre kattanásig. Állitsa a gyujtáskapcsolót (4) 1 -állásba Helyezze a fűrészt a füldre, majd a jobb lábával támassza meg a hátsó markolatnál. A bal kezével tartsa a gépet az első fogantyúnál. Húzza meg a berántókart (5). FIGYELEM: A berántó Easy Starter rendszerű. ezért nem kell rángatni és kitépni a helyéről. Lassan egyenletesen húzza meg! A szivatórendszer működtetve van, amikor a gép majdnem beindul kérem a gázkart húzza meg, hogy a szivató és a pillangószelep alaphelyzetbe álljon, majd inditsa ismét a gépet. A gép beinditása után azonnal engedje ki a láncféket. Soha ne hagyja járó motornál rögzitve hosszú ideig, inkább állitsa le a gépet A motor leállitása: Állitsa a gyujtáskapcsolót (4) 0 állásba. 16

17 9. A láncfűrész működtetése A lánc foroghat, ahogy a motor beindul, mindig tartson megfelelő távolságot! A motor bejáratása A motort be kell járatni. Tilos azonnal munkába fogni a gépet! Az elegendő bejáratás 2-3 üzemóra, ez idő alatt kiméletesen sokat oihentetve használja a gépet. TILOS egyhelyben alapjáraton járatni a gépet! Javasoljuk kb 10x 10perc fél és háromnegyed gázon történő favágás, ezt követően perc pihentetés elvégzését. Majd 5x 15-20perc favágást követően perc pihentetést elvégezni! Ezt követően is ajánlott 30 perc munka után perc hűtést alkalmazni! Ellenőrizze a láncolajzást! Nach dem Anlassen des Motors die Kette bei mittlerer Drehzahl laufen lassen und sich vergewissern, dass die Kette Öl auswirft, wie in der Abbildung gezeigt. (1) Láncolaj A lánckenés kiemelten fontos tényező a fűrészelés közben. Nagyban meghatározza a lánc élettartamát illetve a vágás minőségét. Minden esetben ellenőrizze hogy elegendő e a lánckenőolaj! (1) Láncolaj állitócsavar (2) Kevés olaj (3) Több olaj 17 FONTOS A lánckenőolaj előbb is kifogyhat, mint az üzemanyag. Sűrűbben ellenőrizze az olajtartájt! Soha ne várja meg, hogy kifogyjon az üzemanyag illetve az olajtartáj!

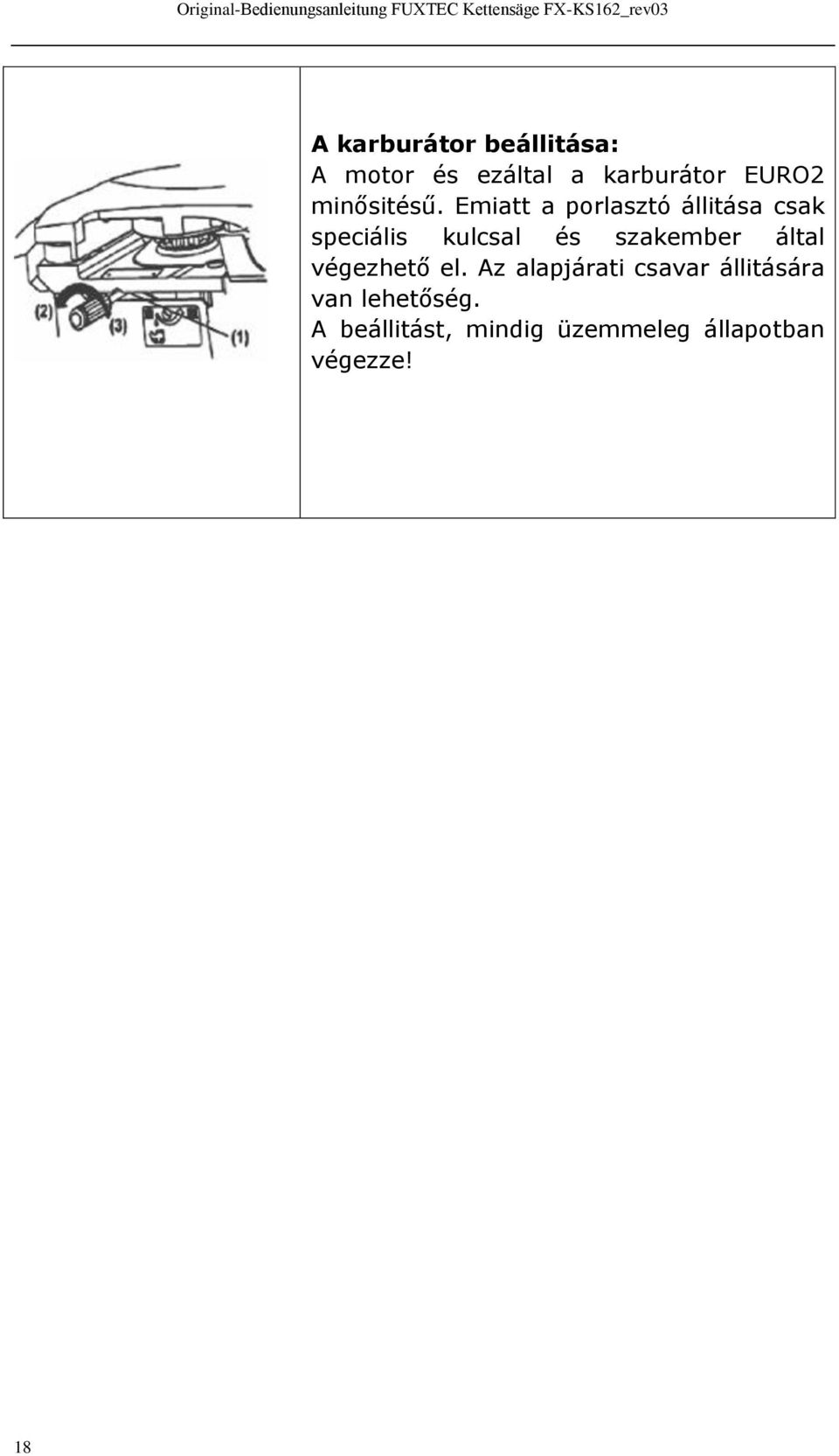

18 A karburátor beállitása: A motor és ezáltal a karburátor EURO2 minősitésű. Emiatt a porlasztó állitása csak speciális kulcsal és szakember által végezhető el. Az alapjárati csavar állitására van lehetőség. A beállitást, mindig üzemmeleg állapotban végezze! 18

19 Láncfék: A láncfűrész fel van szerelve biztonsági láncfékkel. Ha visszarógást tapasztal, vagy elesik, megbotlik, a láncfékkel gyorsan és biztonságosan meg tudja állitani a fűrészláncot a további sérülések elkerülése érdekében. A láncféket minden esetben ellenőrizze le! (1) Fogantyú (2) Nyitott (3) Zárt, fékezett (4) Fékkar Ellenőrizze a láncféket: 1. A motort állitsa le 2. Tartsa a fűrészt egy farönk fölé. A láncvezető hegyével közelitse meg, majd fékezze be a láncféket. A láncal érintse a rönköt, akassza bele, majd tolja előre. Igy ellenőrizheti, hogy a láncfék biztosan leállitja e a lánc mozgását. Soha ne járó motornál ellenőrizze a fékhatást. Hosszú időn keresztül befékezett gép esetében a kuplung és a burkolatok károsodhatnak! 19

20 FIGYELEM Minden használat előtt, de legfőképpen, ha először használ láncfűrészt, olvassa el a biztonsági utasitásokat és a leirásokat ezen kézikönyv első felében! Mindig tartsa szemelőtt, hogy a láncfűrész fa vágására való! A különböző fafajták eltérő rezgéssel hatnak a gépre. Ne használja a láncfűrészt felemelt karral, csak derékmagasságban vágjon! Csak a gyártó által meghatározott illetve javasolt tartozékokat használjon! Nem kell erőltetni a láncfűrészt a vágás közben. Kb ¾-ed gázzal erős nyomás nélkük végezze a munkát. Hagyja, hogy a fűrész a saját súlyával haladjon a fába! NE feledje a fűrészlánc ellenőrzését és élezését max 1,5-2 m3 fa felvágását követően ellenőrizni! 20

21 Visszarúgás elleni óvintézkedések Ez a láncfűrész fel van szerelve biztonsági láncfékkel! Ezt ellenőrizze minden munkavégzés kezdetekor. Nyomja a gázkart magas fordulatra, majd a bal kezével billentse előre a fékkart. Ebben az esetben azonnal megfékezi a fékrendszer a forbó láncot abban az esetben is, ha Ön a gázkart húzza. Hs megfelelő a fékhatás, azonnal engedje fel a gázt! Kiemelkedően ügyeljen a fűrészlánc állapotára és az élességére. Ügyeljen a karbantartásra és a megfelelő használatra. NE változtasson a motor karakterisztikáján és ne távolitson el részeket a készülékről! ezek az intézkedések nagyban csökkenthetik a visszarúgás eseélyét! 21

22 A fa kivágása 1. Határozza meg a fa dőlésirányát. Több tényezőt kell figyelembe venni pl. a fa helyzetét, a döntés irányában lévő tárgyak, épületek, a fa ágainak elhelyezkedése stb. 2. Tisztitsa meg a fa környezetét a szeméttől, kiálló ágaktól és bokroktól. Jelöljön ki egy menekülő útvonalat. 3. Maximum a törzs egyharmadáig végezze el a hajkolást. 4. Az ellenkező oldalon a hajkolástól magasabban kezdje meg a vágást kb a fa átmérőjének kétharmadáig. FIGYELEM! A döntés előtt figyelmeztesse a környezetében tartózkodó személyeket. (1) Hajkolás (2) Vágás (3) Dőlésirány A gallyazás FIGYELEM 1. Mindig álljon stabilan 2. Kövesse az utasitásokat a visszarúgást illetően a korábban leirtak szerint. 3. Ügyeljen az ágak feszüléséből eredendő hirtelen mozgások lehetőségére. Ha szükséges az ellenkező oldalon végezzen bevágást a visszarántás illetve a feszültség elkerülése érdekében.. 22

23 A földön fekvő fatörzsek Vágja be a fatörzset félig, majd forditsa át és vágja az ellenkező oldalon. A lánc soha ne érje a földet és az avart! Alátámasztott fatörsek A jelöléseknek megfelelően végezze a vágást. Az alátámasztást és a vágások helyét határozza meg úgy, hogy a vágás helyétől kb 1/3-i távolságra legyen az alátámasztás. A kidőlt fa ágainak vágása Először ellenőrizze a vágás irányát. Ellenőrizze az ágak helyzetét. A feszült oldalon végezzen bevágást, majd az ellenkező oldalon vágja át az ágat. FIGYELEM Figyeljen a feszülő ágakra, amik visszacsaphatnak. Élő fa ágainak vágása vágja alulról felfelé az ágat, majd felülről lefelé. 1. Álljon stabilan 2. Legyen tisztába a saját képességeivel. 3. Ne vágjon vállmagasság felett. 4. A láncfűrészt mindig kétkézzel tartsa. 23

24 10. Karbantartás Mielőtt tisztitást, javitást végezne a géppel, húzza le a gyertyapipát a gyujtógyertyáről, hogy elkerülje a véletlen inditást. Minden használat után: 1. Légszűrő Vegye ki a légszűrőt és feszitse szét egy csavarhúzőval. Tisztitsa meg kompresszorral, vagy mossa ki és hegyja megszáradni. Levegővel vagy egy ecsettel a szivótorkot is tisztitsa meg. Ez nagyban befolyásolja a karburátor és a motor megfelelő működését! 2. Láncolajzás Vegye le a láncot és takaritsa le az olajzó rendszer nyilásait. ( 1 ) 3. Láncvezető Takaritsa le a láncvezetőt minden használat után, ha kell sűrűbben is. A lánckenés nem megfelelő, ha a láncvezető koszos! Ez a lánc nyőlásához és kopásához vezet! (1) Olaj és forgács eltávolitása (2) Olajzó firat tisztitása (3) Orrkerék tisztitása 24

25 4. További elloenőrzések Ellenőrizze az üzemanyag és olajsapkákat, hogy megfelelően zárnak e. Rendszeres karbantartás 1. Hengerfej hűtőbordái Időközönként takaritsa le a hűtőbordákat. Ellenkező esetben a motor túlmelegedhet! 2. Üzemanyagszűrő (a) Egy csipesszel, vagy csavarhúzóval húzza ki az üzemanyagcsövet. (1) Üzemanyagszűrő (b) A szűrőt mossa ki, vagy ha szükséges cserélje ki. 3. Gyujtógyertya Ellenőrizze a gyertyahézagot. 25

26 Fűrészlánc A láncot gyakran kell élezni. Minden megkezdett másogik m3 fa után ellenőrizze a lánc megfelelő élességét. Életlen, rossz a lánc ha: ferdén vág a fába 0,5mm-nél kisebb a forgács nő az üzemanyag fogyasztás magasabb fordulaton kell dolgoznia erőhatást kell kiofejteni a vágáskor Láncélezés: Rögzitse a gépet megfelelően. Viseljen kesztyűt. Az ábráknak megfelelően a meghatározott szögben élezze a láncot. Megfelelő méretű reszelőt használjon. Modell FX-KS162: 0,325 / A láncélezés egy komoly szakértelmet igénylő folyamat. Nem lehet megfogalmazni három mondatban. Az ábrákat vegye figyelembe ha nekilát az élezésnek. Ha nem biztos a dolgában, vigye szakemberhez a láncot élezni! A lánc és a motor élettartama nagyban függ a lánc állapotátől. Ügyeljen erre, mivel az életlen lánc idő előtti motor károsodáshoz vezethet! 26

27 Minden esetben ellenőrizze a mélységhetároló fogak állapotát is. Nem elegendő csak a láncszemek élezése, ezen szemeket is ellenőrizni, méretre reszelni szükséges! Ehhez használjon reszelősablont, vagy kövesse figyelemmel az ábrákat. (1) Megfelelő sablon (2) Lapos reszelő (3) Pontos meghatározás Győződjön meg arról, hogy minden vágószem azonos szögben van e élezve és egyforma méretűek e. (4) Láncszem hossza (5) Láncszem élezési szöge (6) Vágási szög oldalt (7) Vágási szög felül 27

28 Láncvezető Az egyenletes kopás érdekében gyakran forditsa meg a láncvezetőt. Mindig ellenőrizze a nútok párhozamosságát és kopottságát. (1) távolság (2) megfelelő (3) nem megfelelő (4) a lánc sérül 11. Szállitás és tárolás -A láncfűrészt minden esetben állitsa le és őritse ki az üzemanyag és olajtartályokat a szállitás előtt. -Minden esetben tegye fel a láncvédő burkolatot a láncvezetőre. -Minden esetben hátrafelé álljon a láncvezető. 28

29 12. Hibaelháritás HIBA OKA TEENDŐK 1) A motor nem indul 2) Nincs alapjárat, nem pörög fel a motor. - Nem megfelelő az üzemanyag. - Nem kap üzemanyagot a motor - Nincs szikra, nincs gyujtás - Nem megfelelő üzemanyag - Koszos üzemanyag és vagy levegőszűrő - Nem megfelelő karburátor beállitás 3) Nincs olajzás - Nem megfelelő a lánckenőolaj - Eltömődött olajszűrő illetve dugulás - Ellenőrizze az üzemanyagot. Cserélje ki. - Ellenőrizze, hogy amotor kap e üzemanyagot - Cserélje ki a gyujtógyertyát, ellenőrizze a gyujtást. - Cserélje ki az üzemanyagot - Takaritsa le a szűrőket. - Állitsa be az alapjáratot. - Cerélje ki - Takaritsa ki Ha további karbantartási és javítási munkák tűnnek szükségesnek, forduljon a gyártóhoz. 29

30 13. Technikai adatok Modell FX-KS162 Súly lánc és 5,4kg láncvezető nélkül Üzemanyagtank 550cm 3 Olajtank 260cm 3 Láncvezető hossza 400mm lehet 450mm Fűrészlánc / 8,255mm Fűrészlánc /1.47mm Zündkerze L8RTF/ LD Karburátor WT805/Walbro, WT1000/Walbro, MC16A20/Hualong, 151A/TK Motor 61.5 cm 3 Motor teljesitmény 2.3 kw max. Motorfordulat 11000min -1 Alapjárat 3000±300min -1 min. hajtott fordulat 4500min -1 Max láncsebesség 21.2m/s Rezgés Első kar: 8.0 m/s 2, (K=1.5 m/s 2 ) (nach DIN EN ISO Hátsó karf: 9.0 m/s 2, (K=1.5 m/s 2 ) 22867) Hang 100dB(A) (KpA=3 db(a)) (nach DIN EN ISO 22868) Hang 114 db(a) Lánc és láncvezető kombinációk Láncvezető 16 Kangxin BE P Lánc 16 Kangxin B-58-72S Lánc és láncvezető kombinációk Láncvezető, 18 Kangxin BE P Lánc 18 Kangxin B-58-76S Csak jóváhagyott és eredeti alkatrészeket használjon az esetleges javitások során! 30

31 14. Ügyfélszolgálat Ha javitani kell a készüléket, kérem csak szakemberrel végeztesse ezt a munkát és kizárólag eredeti alkatrészeket használjon. Tudjuk, hogy találhatók meglehetősen hasonló alkatrészek más kereskedőknél, olcsón, de ezek nem tartalmazzák a megfelelő műszaki megoldásokat, nem felelnek meg az irányelveknek igy károsodást okozhatnak! Kérem ha problémája van, keresse fel a központot, ahol a terméket vásárolta! 15. Garancia A termékre a Magyar jogszabályokban előirt 12 hónap garanciát biztositunk. A terméke szavatossági ideje 24 hónap. A vásárlást igazoló dokumentumokat tartsa biztonságos helyen. A garancia nem terjed ki a helytelen használatra, az átalakitás miatt keletkező hibákra, a szakember nélküli javitásokra, az erőszakos hatásokra és törésekre illetve a természetesen kopó alkatrészekre! 16. Ami még fontos lehet Minden használat előtt, ha szükséges, forduljon a helyi hivatalokhoz, hogy a munka végzése nem engedélyköteles e. Gondoskodjon az üzemanyag megfelelő tárolásáról és a vágókés biztonságos elfedésérül szállitás és tárolás alatt! 31

32 17. Karbantartási Ütemterv 32

33 18. EG-Megfelelőségi nyilatkozat entsprechend der Richtlinie 2006/42/EG FUXTEC GmbH Kappstrasse 69, Herrenberg - Germany erklärt in alleiniger Verantwortung, dass das Produkt Kettensäge für Waldarbeit zum Schneiden von Baumholz Modell FX-KS162 auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 2006/42/EG, sowie den Anforderungen der anderen einschlägigen Richtlinien 2004/108/EG (EMV-Richtlinie) 2010/26/EG (Abgasrichtlinie Stufe I) und 2000/14/EG (Geräuschrichtlinie) und 2005/88/EG für zur Verwendung im Freien vorgesehenen Geräten und Maschinen entsprechen Konformitätsbewertungsverfahren: 2000/14/EC und 2005/88/EG Gemessener Schallleistungspegel L WA 111 db (A). Garantierter Schallleistungspegel L WA 114 db (A). EG-Baumusterprüfbescheinigung: 14SHW (CE), 14SHW (GS) Intertek Deutschland GmbH Zertifizierstelle, Kennnummer 0905, Stangenstraße 1, Leinfelden-Echterdingen, Germany Sindelfingen, Melanie Gumprecht Hersteller: FUXTEC GmbH KAPPSTRASSE HERRENBERG GERMANY 33

34 Aufbewahrung der technischen Unterlagen: FUXTEC GmbH Kappstraße Herrenberg Germany T. Zelic, Geschäftsführung Benutzhandbuch_KS162_2014_rev03 34
