1 " ROBBANTASTECHNIKA A Magyar Robbantástechnikai Egyesület tájékoztatója április 29. szám A TARTALOMBÓL Szakmai Nap április 23-án A Keszthely környéki kőbányák robbanóanyaggal való ellátása Robbantási tevékenység jellemzői a Dolomit Kft. kóoányáiban Magyar előadások évben Stará Lesnán A pirotechnikai eszközök vizsgálata és tanúsítása Bemutatkozik a TÜV Rheinland Intereert Speciális katonai robbanóanyagok A töltetiniciálás módjának befolyása a külfejtési robbantásoknál Szakmai tájékoztató anyagok A robbanóanyagok kialakulásának rövid története Detonációsebesség-mérés Handi Trap II. műszerrel A műtárgyak robbantásos bontásának biztosítási kérdéseiról Robbantásvezetői továbbképző tanfolyam Miskolcon

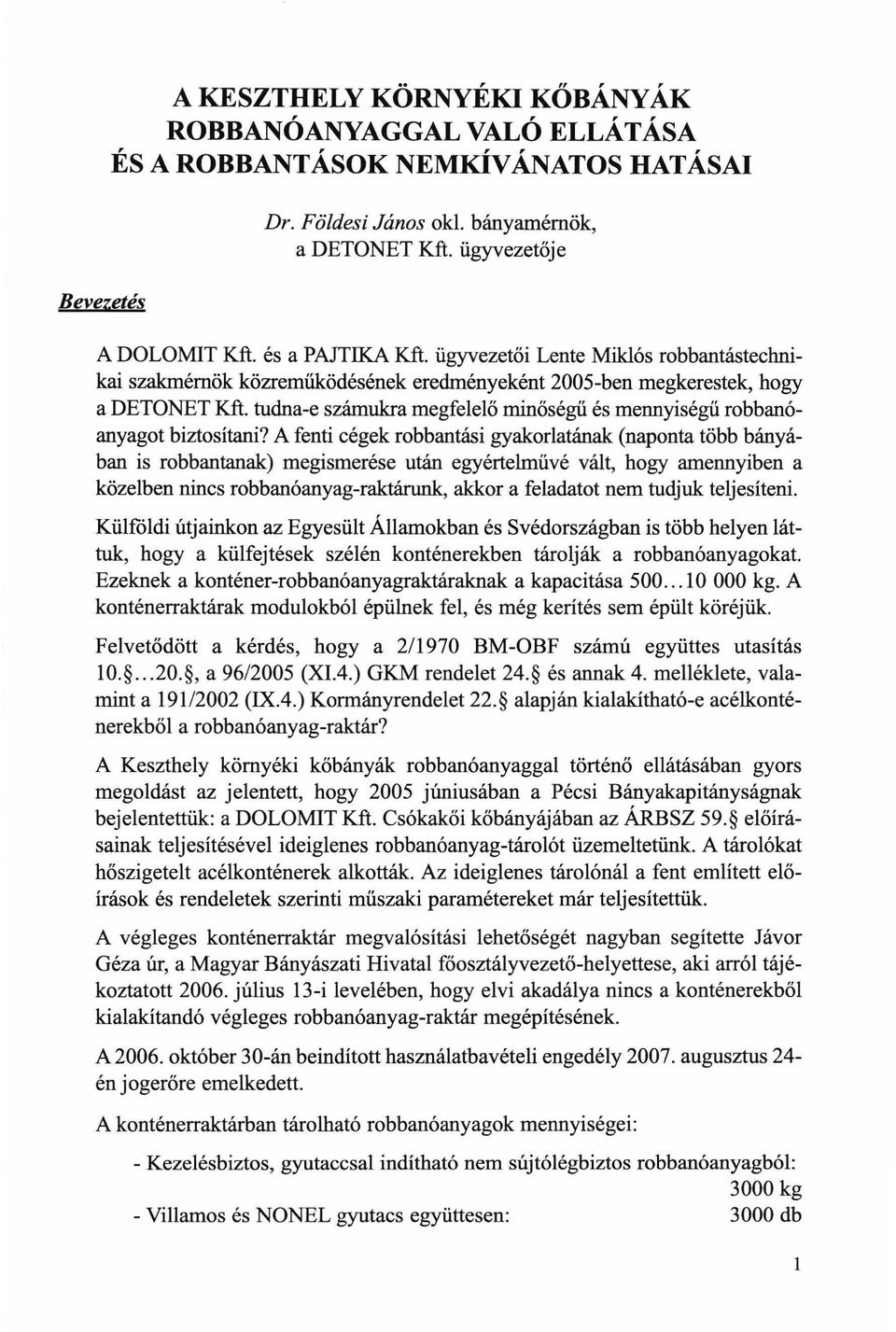

2 Bevezetés A KESZTHELY KÖRNYÉKI KÖBÁNY ÁK ROBBANÓANYAGGALVALÓ ELLÁTÁSA ÉS A ROBBANT ÁSOK NEMKÍVÁNATOS HATÁSAI Dr. Földesi János okl. bányamérnök, a DETONET Kft. ügyvezetője A DOLOMIT Kft. és a PAJTIKA Kft. ügyvezetöi Lente Miklós robbantástechnikai szakmérnök közreműködésének eredményeként 2005-ben megkerestek, hogy a DETONET Kft. tudna-e számukra megfelelő minöségű és mennyiségű robbanóanyagat biztosítani? A fenti cégek robbantási gyakorlatának (naponta több bányában is robbantanak) megismerése után egyértelmüvé vált, hogy amennyiben a közelben nincs robbanóanyag-raktárunk, akkor a feladatot nem tudjuk teljesíteni. Külfóldi útjainkon az Egyesült Államokban és Svédországban is több helyen láttuk, hogy a külfejtések szélén konténerekben tárolják a robbanóanyagokat Ezeknek a konténer-robbanóanyagraktáraknak a kapacitása OOO kg. A konténerraktárak modulokból épülnek fel, és még kerítés sem épült köréjük. Felvetődött a kérdés, hogy a BM-OBP számú együttes utasítás , a 96/2005 (XI.4.) GKM rendelet 24. és annak 4. melléklete, valamint a 191/2002 (IX.4.) Kormányrendelet 22. alapján kialakítható-e acélkonténerekből a robbanóanyag-raktár? A Keszthely környéki kőbányák robbanóanyaggal történő ellátásában gyors megoldást az jelentett, hogy 2005 júniusában a Pécsi Bányakapitányságnak bejelentettük: a DOLOMIT Kft. Csókakői köbányájában az ÁRBSZ 59. előírásainak teljesítésével ideiglenes robbanóanyag-tárolót üzemeltetünk. A tárolókat hőszigetelt acélkonténerek alkották. Az ideiglenes tárolónál a fent említett előírások és rendeletek szerinti müszaki paramétereket már teljesítettük A végleges konténerraktár megvalósítási lehetöségét nagyban segítette Jávor Géza úr, a Magyar Bányászati Hivatal főosztályvezető-helyettese, aki arról tájékoztatott július 13-i levelében, hogy elvi akadálya nincs a konténerekből kialakítandó végleges robbanóanyag-raktár megépítésének. A október 30-án beindított használatbavételi engedély augusztus 24- én jogerőre emelkedett. A konténerraktárban tárolható robbanóanyagok mennyiségei: - Kezelésbiztos, gyutaccsal indítható nem sújtólégbiztos robbanóanyagból: 3000 kg - Villamos és NONEL gyutacs együttesen: 3000 db

3 A fenti mennyiségű robbanóanyag bőségesen elegendő ahhoz, hogy a Keszthely környéki kőbányák indítótöltet- és e:.vutacsigényét kielégítse. 2. A létesítéssei kapcsolatos érdekessérek - Magyarországon a konténer nem építmény. Az illetékes Keszthelyi Önkormányzat jegyzője hosszú ideig nem tudta eldönteni, miként lehet fennmaradási engedélyt adni a konténerraktárra. Fennmaradási engedély nélkül nem lett volna robbanóanyag-raktár. - A külszíni robbanóanyag-raktárak létesítését az illetékes önkormányzatok jegyzői engedélyezik. - Minden érintett közműkezelő viszonylag gyorsan és jóváhagyólag döntött. (Ez kellemes meglepetés volt.) - A helyileg illetékes tűzoltóság a használatbavételi engedély jogerőre emelését követően azonnal ellenőrzést tartott, és mindent rendben talált. (Csak azt nem értették, hogy robbanóanyag-tűz esetén miért nem oltunk a poroltóval?) A konténerraktár használatbavételi enredélykérelmének me/lék/etei; A használatbavételi engedélykérelem mellékletei az alábbiak voltak: - M = l: l O OOO léptékű helyszínrajz. - M = l: 500 léptékű helyszínrajz. - Keszthely Város Jegyzőjének határozata. - A Magyar Bányászati Hivatal határozata polgári célú forgalmazásáról -20' acélkonténer műszaki adatai. - Fennmaradási engedélykérelem dokumentumai. - Örszolgálati utasítás. - Távfelügyeleti diszpécserszerződés. - Riasztórendszer-átadási dokumentáció. - Villámvédelmi és vagyonvédelmi kiviteli terv. - Villámvételi minősítő irat. - A konténerraktár építéséért felelős műszaki vezető nyilatkozata. - Villamosközmű-nyilatkozat. -A Balatoni Nemzeti Park nyilatkozata. -A Magyar Közút Állami Közútkezelő Fejlesztő, Műszaki és Információs Közhasznú Társaság Zala Megyei Területi Igazgatóság nyilatkozata. - A Dunántúli Regionális Vízmű Zrt. nyilatkozata. -A KÖGÁZ Közép-dunántúli Gázszolgáltató Zrt. nyilatkozata. - Szakvélemény a robbanóanyag-raktár hatástávolságáról - Szakvélemény a nagy sebességű kőzetdarab elleni védekezéshez szükséges védőlemez méretezésére. - Szakvélemény a konténertárolókban előírt -15 és +30 C közötti hőmérséklet-tartomány biztosíthatóságáról 2

4 - A Magyar Bányászati Hivatal tájékoztató levele. - Távfelügyeleti szerződés. -A DOLOMIT Kft. és a DETONET Kft. közötti területbérleti szerződés. -Eljárási díj befizetésének igazolása. A felsorolásból látszik: elég nagy tömegü okmányt kellett összegyűjteni, hogy jogszerűen működhessen egy konténerraktár. A Keszthely térségében lévő kőbányákban a főtöltet robbanóanyaga az ANDO. A konténerraktár csak az indítótöltetek és a gyutacsok tárolására alkalmas. A főtöltetet gazdaságosan mobil ANDO-keverővel lehet biztosítani. ANDO-gyártási engedélyünket módosítottuk, hogy mobil keverővel a felhasználás helyének közelében állít a nagy tömegü robbanóanyagat A gyártási engedélyünk száma: MBH suk elő Bányaműszaki Főosztály 48/2/2006. Az ANDO tújusú robbanóan va~ helyszíni előállításának előnyei: A helyszíni előállítású robbanóanyagokat a fejlett országokban a külszínen SME (Site Mixed Emulsion) és AnB (Anolit Bulk System) gyártási rendszereknek, a föld alatti robbantásokhoz SSE (Site Sensitised Emulsion) rendszereknek nevezik. Ez azt jelenti, hogy a robbanóanyagat a robbantási helyeken állítják elő. Nem szűkséges robbanóanyag-raktár kialakítása, mert csak annyi robbanóanyagat gyártanak, amennyit fel is használnak. A DETONET Kft. sajnos nem rendelkezik ilyen, tehergépkocsikra szerelt robbanóanyag-gyártó eszközökkel, de könnyen mozgatható, mobil ANDO-keverő berendezéseket tud telepíteni a bányák közelébe, ha az ANDO-felhasználás egy terűleten hirtelen megnövekszik. Egy ilyen mobil keverőberendezés a DOLOMIT Kft. Csókakői kőbányájának területén is üzemel. A keverőberendezéssel normál ANDO-t, Al-púderes ANDO-t és "vízálló" ANDO-t is lehet gyártani. A Keszthely térségében lévő kőbányákban a robbantólyukak nem vizesek, és a töredezett dalomitok robbantásához tökéletesen megfelelnek a nagy gáztérfogatú normál ANDO-féleségek is. A Csókakői kőbánya területén lévő keverővel a CE minősítéssel ellátott ANDO Prill Extra robbanóanyagat gyártjuk. A keverőberendezés teljesítménye: 45 kg/perc. A mobil keverőberendezés helyi működésének előnyei: - a nagy tömegü robbanóanyag-szállítás útja lerövidül (a jelenlegi köztekedési kultúránk mellett ez nem elhanyagolható körülmény), - a robbanóanyag-szállítási költségek csökkennek, - az időjárás kevésbé befolyásolja a biztonságos robbanóanyag-ellátást, - nem kell nagy kapacitású robbanóanyag-raktárakat üzemeltetni, 3

5 -a robbanóanyag-szállításhoz nincs szükség nagy teljesítményű ADR-es gépkocstra, - az ANDO Prill Extra robbanóanyag kis sűrűsége (707 kg/m 3 ) miatt a fajlagos robbanóanyag-felhasználás csökkent, - kevesebb robbanóanyag felrobbantása miatt csökkent a kibocsátott mérgező gázok mennyisége. Az ANDO Prill Extra e/nevezésű robbanóanyag minőségére még két adat: - andezitbe fúrt 90 mm-es robbantólyukban mért detonációsebessége: 3645 m/s. Az indítótöltet 65 mm átmérőjű, 5500 m/s detonációsebességű Lambrex l emulziós robbanóanyag volt. (Az alkalmazott detonáció - sebességmérő műszer típusa: HAN DITRAP Il. VOD RECORDER), a TÜV tanúsítványaszerint az ANDO Prill Extra robbanóanyag ütésérzékenysége > 60 J. A robbantások körnvezeti hatásairól Szeretném kiemelni, hogy a DOLOMIT Kft. településekhez közeli kőbányáiban nagyobb robbantásoknál, ahol a villamos gyutacsok fokozatszáma nem elégséges, NONEL iniciálási rendszert alkalmaznak. Sőt esetenként osztott töltetek robbantására is sor kerül. A robbantások nemkívánatos hatásait a védendő természeti képződményeknél és a lakáingatlanoknál is jóval a megengedett érték alatt tartják. Természetesen ez nem jelenti azt, hogy a kőbánya közelében élők közérdekű bejelentésekkel és lakossági fórummal ne tiltakozzanak a robbantások szeizmikus és léglökési hatása ellen. Azzal nem kívánunk foglalkozni, hogy a lakossági panaszok jogosak, vagy nem jogosak, mert a joghoz nem értünk. A mérési adatok alapján mindenki eldöntheti, hogy az ingatlanok károsadását a robbantások okozzák-e? A DOLOMIT Kft. kőbányái közül csak a Csókakői kőbányában végzett robbantások szeizmikus hatásával foglalkozunk, mert ennél a hányánál már lakossági fórumot is kellett tartani. A mérési adatok ismertetése előtt nézzük meg, hogy az emberi test hogyan reagál a környezetében geijesztett vibrációkra. A generális problémát az jelenti, hogy az emberi test rendkívül érzékeny a szeizmikus rezgésekre, de annak intenzitását nem tudja mémi. Az érzet alapján dönti el, hogy az adott rezgés okozza épületeinek károsodását. (Lásd l. táblázat.) l táblázat 4 Erzékelhető Eszrevehető Kellemetlen Zavaró Kifogásolható Emberi reagálás Emberi reagálás a szeizmikus rezgésekre (egyesült államokbeli mérések) Szeizmikus rezgési sebesség, mm/s o ,5... 1,0 l o o >30

6 A Cserszegtomaj községben mért rezgési sebességeket és a mérési helyeket a 2. táblázatban adjuk meg. 2. táblázat Mért Mérés Mérés eredő Qt Távolság Mérést végző Száma ideje rezgési {kg) Mérés helye {m) cég sebesség (mm/s) l ,15 80 Rezi út ~eopol i ta Kft., 0,98 l Víztározó a Rezi út 650 Erd mellett ,52 80 Rezi út ~eopo li ta Kft., o 33 Rezi út Erd ,60 95,5 Apalányai barlang 250 ~eopo lita Kft., l Erd ,26 90 Utolsó ház a Rezi úton 550 Detonet Kft., Miskolc ,10 76 Apalányai barlang 220 Mát-Er Kft., Tapolca-Díszei ,73 51 Utolsó ház a Rezi úton 450 Detonet Kft., Miskolc l ,30 76 J Víztározó a Rezi út 750 Mát-Er Kft., mellett Tapolca-Diszel ,58 84 l Rezi út Detonet Kft., Miskolc 9. l , Rezi út Mát-Er Kft., i Tapolca-Diszel ,60 56 Rezi út Mát-Er Kft., Tapolca-Diszel ll ,90 80 Apalányai barlang 300 Mát-Er Kft., Tapolca-Diszel ,21 80 Zsigrai Vilmosné háza 850 < 0,05 Rezi út < 0,05 30 Zsigrai Vilmosné háza 810 ~eopol i ta Kft., <o os Rezi út Erd ,51 80 Utolsó ház a Rezi úton 570 Detonet Kft., o Miskolc ,30 80 Rezi út Mát-Er Kft., o i 950 TaRQica-Diszel ,93 31 Rezi út Detonet Kft., Miskolc A mért eredő rezgési sebességek a Dolomit Kft. Csókakő i kőbányájában végzett nagyfúrólyukas robbantásoknál Megjegyzések: - a rezgések domináns frekvenciája: Hz, v,,. =~v ; +v~ +v;, mm/s, - károkozás szempontjából a vim"' sebességkomponens a meghatározó, amely mindig kisebb, mint az e redő rezgési sebesség. 5

7 A mért eredő rezgési sebességeket az l. ábrán is szemlélte~ük, hogy könnyen összehasonlíthassuk az előírások szerint károkozás nélkül megengedhető rezgési sebességekkel Az l. ábra alapján egyértelmű, hogy a lakóépűleteknél mért rezgési sebességek értékei abba a sávba esnek (3,0 rnm/s > Vmért > 0,5 rnm/s), amelyeket az emberek már zavarónak és épűletkárokat okozónak minősítenek. Az l. ábrán látható az is, hogy az épűleteknél mért eredő rezgési sebességek értékei egyetlen esetben sem érték el a statikailag nem teljes értékű építményekre károkozás nélkül megengedett 5 rnm/s értéket. A legtöbb esetben a mért, eredő rezgési sebességek maximwnai az 50 %-át sem érték el a megengedett értékeknek. Cserszegtomaj község lakóépűletein egyetlen helyen sem láttunk "X" alakú repedéseket, amely a szeizmikus rezgésekkel keltett károkra jellemző repedésforma. A védendő barlangnál is jóval kisebbek az eredő rezgési sebességek, mint a megengedhető értékek. A barlangi méréseknél is jól látható, hogy a rezgési sebességet milyen mértékben csökkentik a NONEL gyutacsok. Összefovlalás A fentiek alapján látható, hogy kitartó munkával meg lehet oldani olyan feladatokat is, amelyek nem szokványosak. A konténer-robbanóanyagraktár a világ fejlettebb országaiban nem újdonság, csak Magyarországon nagyon nehezen lehet a bevett szokásokon és az elavult előírásokon változtatni. Véleményem szerint a kűlszíni robbanóanyag-raktárak engedélyeztetését nem lett volna szabad odaadni az illetékes önkormányzatok jegyzőinek, mert megint azokra bízták a döntést, akik szakmailag nem értik a lényeget. Természetesen az illetékes bányakapitányságokat bevonhatják az engedélyezési folyamatba, de az már megint időt jelent. A konténerraktárban a robbanóanyag-raktár létesítésénél előírt minden műszaki és biztonságtechnikai követelményt könnyen teljesíteni lehet. Az más kérdés, hogy szakértői véleményekkel kellett alátámasztani azt, amit a Pécsi Bányakapitányság megkövetelt. Amennyiben egy adott terűleten nincs szükség robbanóanyag-raktárra, a konténerraktár áttelepítése nem jelent gondot. A raktárbontás nem jelent külön költséget és fáradságot. Az egy évig ideiglenesen müködő konténerraktárnál szerzett tapasztalatokat jól tudtuk hasznosítani a raktárvéglegesítés időszakában is. 6

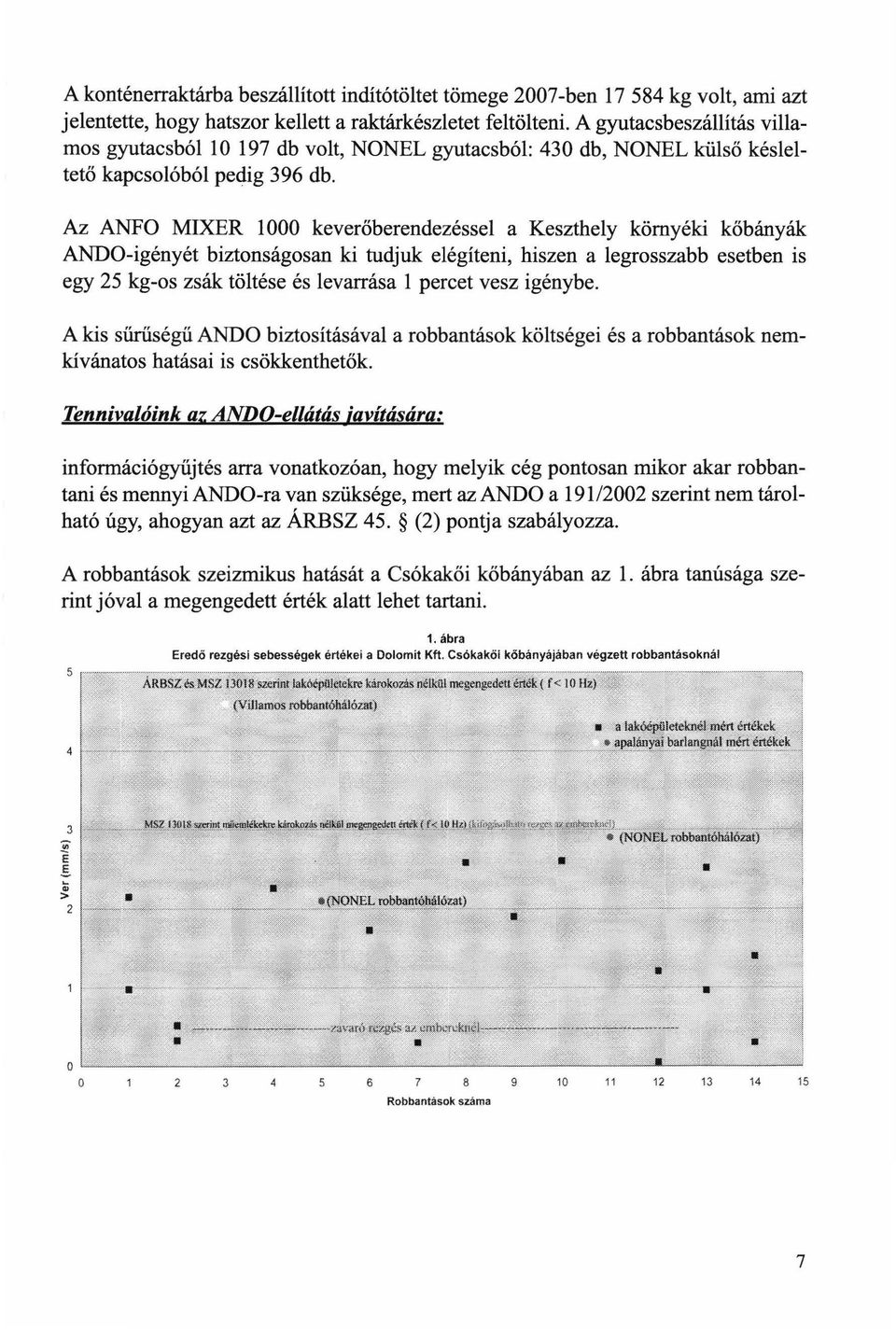

8 A konténerraktárba beszállított indítótöltet tömege 2007-ben kg volt, ami azt jelentette, hogy hatszor kellett a raktárkésztetet feltölteni. A gyutacsbeszállítás villamos gyutacsból db volt, NONEL gyutacsból: 430 db, NONEL külső késleltető kapcsolóból pedig 396 db. Az ANFO MIXER l OOO keverőberendezéssel a Keszthely környéki kőbányák ANDO-igényét biztonságosan ki tudjuk elégíteni, hiszen a legrosszabb esetben is egy 25 kg-os zsák töltése és levarrása l percet vesz igénybe. A kis sűrűségű ANDO biztosításával a robbantások költségei és a robbantások nemkívánatos hatásai is csökkenthetök Tennivalóink az ANDO-ellátás iavítására: információgyűjtés arra vonatkozóan, hogy melyik cég pontosan mikor akar robbantani és mennyi ANDO-ra van szüksége, mert az ANDO a 191/2002 szerint nem tárolható úgy, ahogyan azt az ÁRBSZ 45. (2) pontja szabályozza. A robbantások szeizmikus hatását a Csókakői kőbányában az l. ábra tanúsága szerint jóval a megengedett érték alatt lehet tartani. 1. ábra Eredő rezgési sebességek értékei a Dolomit Kft. Csókakői köbányájában végzett robbantásoknál Robbantóisok száma

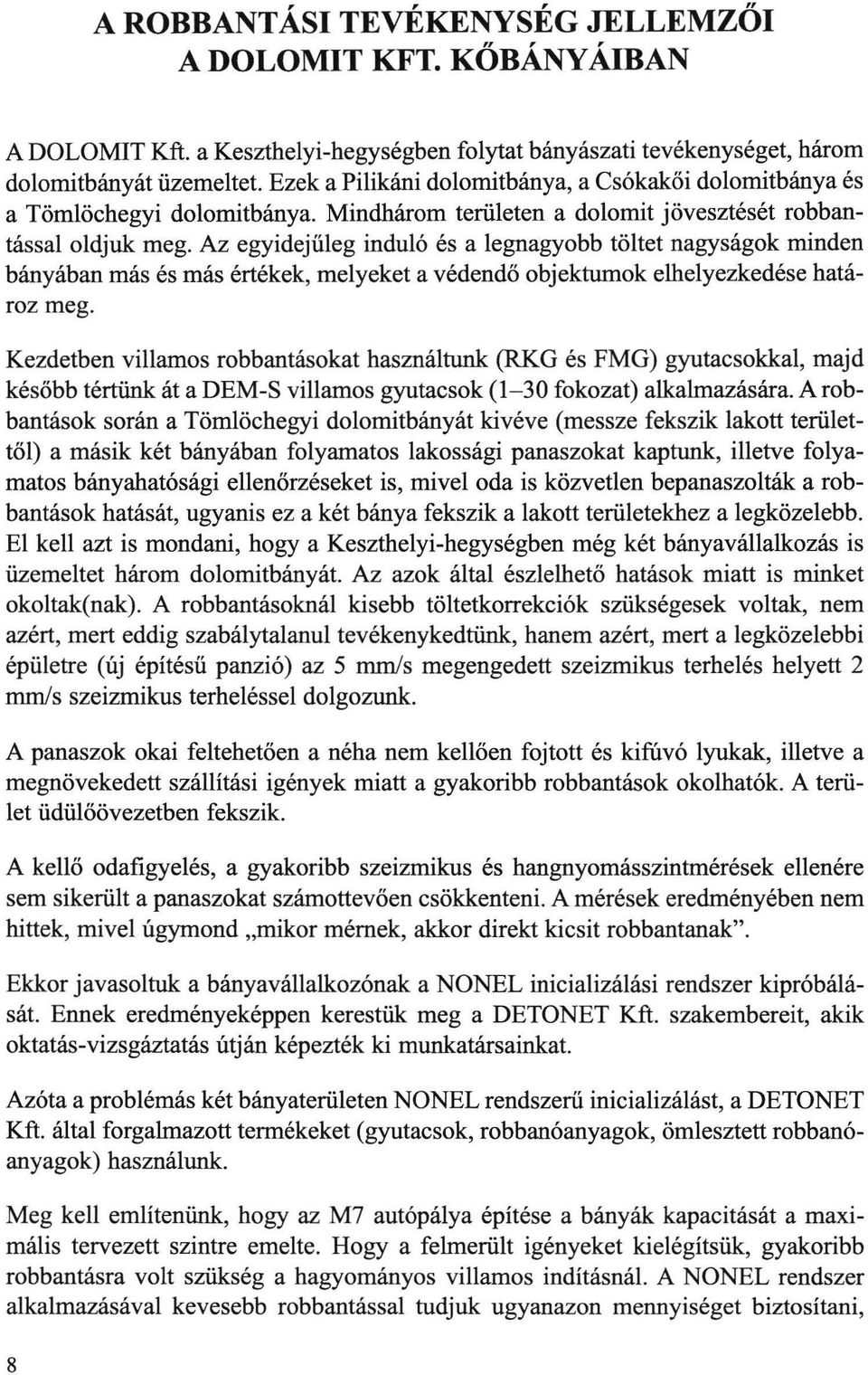

9 A ROBBANT ÁSI TEVÉKENYSÉG JELLEMZŐ I A DOLOMIT KFT. KÖBÁNY ÁIBAN A DOLOMIT Kft. a Keszthelyi-hegységben folytat bányászati tevékenységet, három dolomitbányát üzemeltet. Ezek a Pilikáni dolomitbánya, a Csókakői dolomitbánya és a Tömlöchegyi dolomitbánya. Mindhárom területen a dolomit jövesztését robbantással oldjuk meg. Az egyidejűleg induló és a legnagyobb töltet nagyságok minden bányában más és más értékek, melyeket a védendő objektumok elhelyezkedése határoz meg. Kezdetben villamos robbantásokat használtunk (RKG és FMG) gyutacsokkal, majd később tértűnk át a DEM-S villamos gyutacsok (l-30 fokozat) alkalmazására. Arobbantások során a Tömlöchegyi dolomitbányát kivéve (messze fekszik lakott területtől) a másik két bányában folyamatos lakossági panaszokat kaptunk, illetve folyamatos bányahatósági ellenőrzéseket is, mivel oda is közvetlen bepanaszolták a robbantások hatását, ugyanis ez a két bánya fekszik a lakott területekhez a legközelebb. El kell azt is mondani, hogy a Keszthelyi-hegységben még két bányavállalkozás is üzemeltet három dolomitbányát Az azok által észlelhető hatások miatt is minket okoltak(nak). A robbantásoknál kisebb töltetkorrekciók szűkségesek voltak, nem azért, mert eddig szabálytalanul tevékenykedtűnk, hanem azért, mert a legközelebbi épületre (új építésű panzió) az 5 rnm/s megengedett szeizmikus terhelés helyett 2 rnm/s szeizmikus terheléssei dolgozunk. A panaszok okai feltehetően a néha nem kellően fojtott és kifúvó lyukak, illetve a megnövekedett szállítási igények miatt a gyakoribb robbantások okolhatók. A terület üdülőövezetben fekszik. A kellő odafigyelés, a gyakoribb szeizmikus és hangnyomásszintmérések ellenére sem sikerült a panaszokat számottevően csökkenteni. A mérések eredményében nem hittek, mivel úgymond,,mikor mérnek, akkor direkt kicsit robbantanak". Ekkor javasoltuk a bányavállalkozónak a NONEL inicializálási rendszer kipróbálását. Ennek eredményeképpen kerestük meg a DETONET Kft. szakembereit, akik oktatás-vizsgáztatás útján képezték ki munkatársainkat. Azóta a problémás két bányaterületen NONEL rendszerű inicializálást, a DETONET Kft. által forgalmazott termékeket (gyutacsok, robbanóanyagok, ömlesztett robbanóanyagok) használunk. Meg kell említenünk, hogy az M7 autópálya építése a bányák kapacitását a maximális tervezett szintre emelte. Hogy a felmerült igényeket kielégítsük, gyakoribb robbantásra volt szűkség a hagyományos villamos indításnál A NONEL rendszer alkalmazásával kevesebb robbantással tudjuk ugyanazon mennyiséget biztosítani, 8

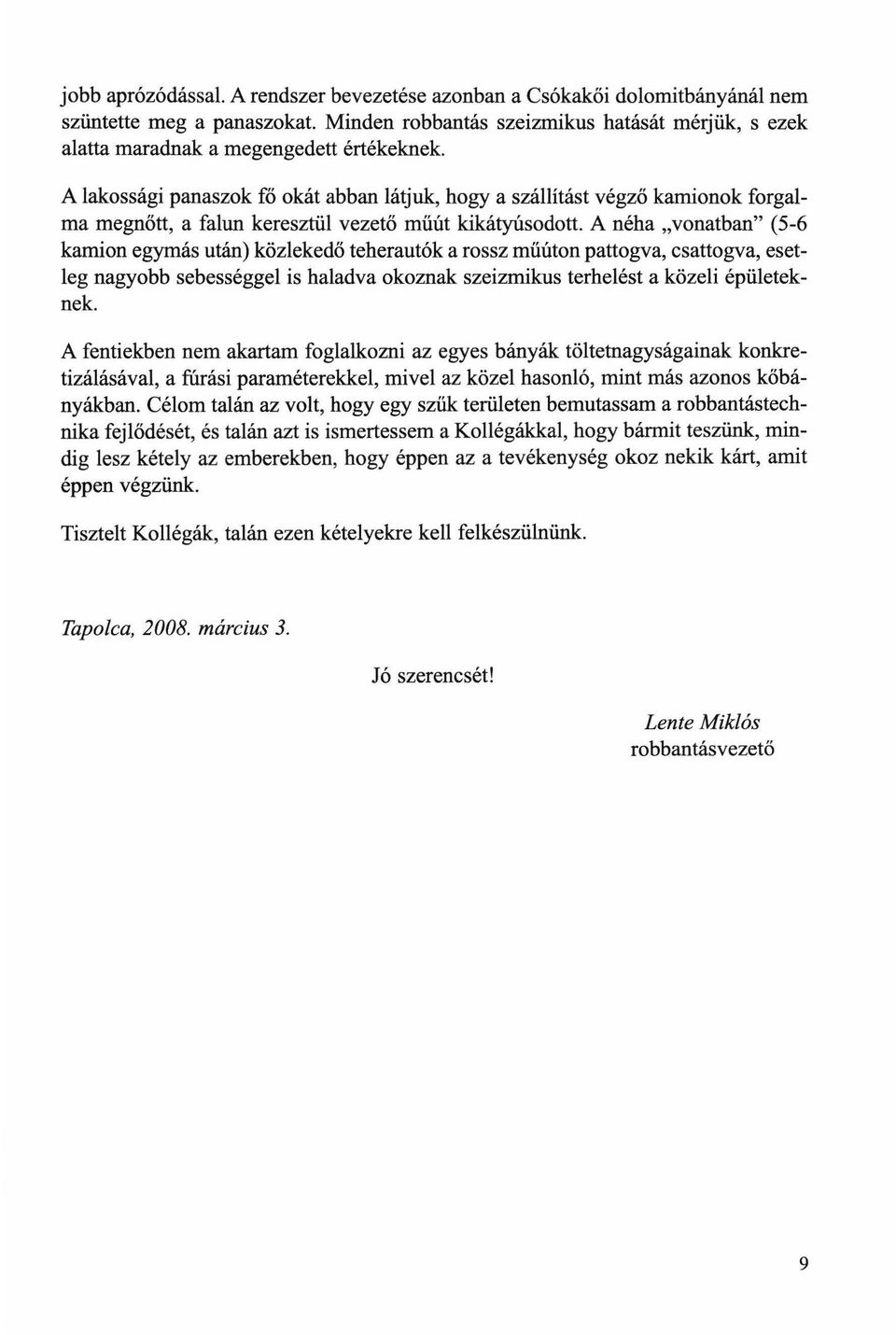

10 jobb aprózódással A rendszer bevezetése azonban a Csókakői dolomithányánál nem szüntette meg a panaszokat. Minden robbantás szeizmikus hatását mérjük, s ezek alatta maradnak a megengedett értékeknek A lakossági panaszok fő okát abban látjuk, hogy a szállítást végző kamionok forgalma megnőtt, a falun keresztül vezető műút kikátyúsodott. A néha "vonatban" (5-6 kamion egymás után) közlekedő teherautók a rossz műúton pattogva, csattogva, esetleg nagyobb sebességgel is haladva okoznak szeizmikus terhelést a közeli épületeknek. A fentiekben nem akartam foglalkozni az egyes bányák töltetnagyságainak konkretizálásával, a fúrási paraméterekkel, mivel az közel hasonló, mint más azonos kőbányákban. Célom talán az volt, hogy egy szük területen bemutassam a robbantástechnika fejlödését, és talán azt is ismertessem a Kollégákkal, hogy bármit teszünk, mindig lesz kétely az emberekben, hogy éppen az a tevékenység okoz nekik kárt, amit éppen végzünk. Tisztelt Kollégák, talán ezen kételyekre kell felkészülnünk Tapolca, március 3. Jószerencsét! Lente Miklós robbantásvezető 9

11 Kivonat: Cím: Diószegi Imre: A pirotechnikai eszközök vizsgálata és tanúsítása az új EU-irányelv tükrében "A pirotechnikai termékek, közöttük a tűzijátékok vizsgálata és minősítése tekintetében fontos változás következett be azáltal, hogy a EK irányelvet az EU-tagországok elfogadták és hatályba lépett. A TÜV Rheinland InterCerf Kft. (TRIC), a magyarországi kijelölt szervezet az új irányelv és az EN szabványsorozat ismeretében és alkalmazásával végzi a tűzijátékok vizsgálatát, tanúsítását. A tűzijátékok mint termékek vizsgálatai, minősítése nem szigorúan kötött eljárás. Az új irányelv szerinti modulrendszerű vizsgálatok és tanúsítások sok esetben nehézségekbe ütköznek. A TRIC kidolgozta azokat a (saját) eljárásokat, amelyek a forgalomba kerülő tűzijátéktermékek az irányelv és a vonatkozó szabványok szerinti vizsgálatait magukba foglalják és véleményünk szerint a fogyasztóvédelmi szempontból lehető legnagyobb és ésszerű védelmet adják. " A pirotechnikai eszközök vizsgálata és tanúsítása az új EU-irányelv tükrében Diószegi Imre TÜV Rheinland Intereert Piro- és robbantástechnikai üzletág Sokéves előkészítő munka, munkacsoportok vitái, egyeztető tárgyalásai után és hasonlóan sok kompromisszummal, május 23-án hatályba lépett a pirotechnikai termékek forgalmazásáról szóló 2007/23 EK tanács rendelete (irányelve). A pirotechnikai termékek kezelése, tárolása során a tüzijátékokkal az elmúlt 7 évben súlyos balesetek történtek. Az Európai Unió között CHAF (Control of the Hazards Associated with the Transport and Bulk Storage of Fireworks) címen átfogó projektet indított a tüzijátékok baleseti, kezelési kockázataival kapcsolatban. A projektnek is köszönhetően a tüzijátékok besorolására, vizsgálatára szolgáló EN szabványsorozat szabványainak nagy része elkészült, és az EU-ban bevezetésre került. A 2007/23 irányelv a pirotechnikai termékek és közöttük a tűzijátékok forgalomba hozatalára előírja: a.) A típusvizsgálatot, azaz a "B"-modul szerinti vizsgálatot, b.) A gyártó, vagy importőr által választható "C" -,,H" vizsgálatot, minősítést. Az európai gyártók esetében az irányelv és a szabványoknak megfelelés nem okoz gondot. A probléma az EU-n kivüli, fóleg kínai szánnazású termékek esetében van. A kínai gyártók száma és azok termékskálája rendkívül nagy. A nagy kínai tüzijátékgyártók európai mértékkel rendkívül nagy szárnú beszállítóval dolgoznak. Az EU-irányelv megköveteli, hogy a gyártó, vagy importőr rendelkezzen minőségbiztosítási rendszerrel. A kínai gyártó esetén - a minőségbiztosítás terén- a nagy problémát a rendkívül sok, általában kis családi vállalkozásként működő beszállító minőségbiztosítási rendszerének hiánya okozza. Ma még elmondható, hogy a kínai származású termékek nem rendelkeznek típusbizonyítvánnyal (,,B" -modul szerinti típusvizsgálat). 10

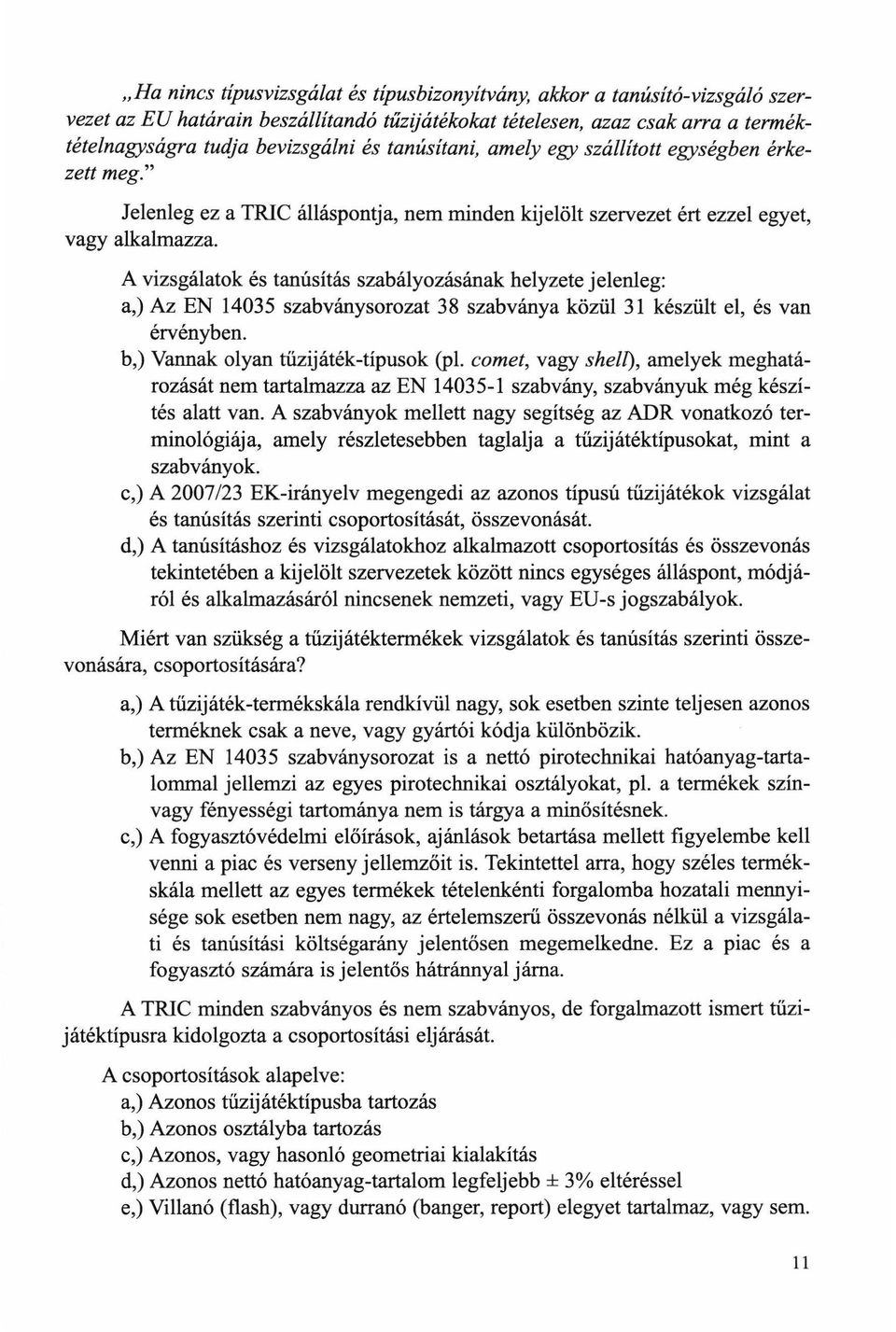

12 "Ha nincs típusvizsgálat és típusbizonyítvány, akkor a tanúsító-vizsgáló szervezet az EU határain beszállítandó tűzijátékokat tételesen, azaz csak arra a terméktételnagyságra tudja bevizsgálni és tanúsítani, amely egy szállított egységben érkezett meg." Jelenleg ez a TRIC álláspontja, nem minden kijelölt szervezet ért ezzel egyet, vagy alkalmazza. A vizsgálatok és tanúsítás szabályozásának helyzete jelenleg: a,) Az EN szabványsorozat 38 szabványa közül 31 készült el, és van érvényben. b,) Vannak olyan tűzijáték-típusok (pl. cornet, vagy shell), amelyek meghatározását nem tartalmazza az EN szabvány, szabványuk még készítésalatt van. A szabványok mellett nagy segítség az ADR vonatkozó terminológiája, amely részletesebben taglalja a tűzijátéktípusokat, rnint a szabványok. c,) A 2007/23 EK-irányelv megengedi az azonos típusútűzijátékok vizsgálat és tanúsítás szerinti csoportosítását, összevonását d,) A tanúsításhoz és vizsgálatokhoz alkalmazott csoportosítás és összevonás tekintetében a kijelölt szervezetek között nincs egységes álláspont, módjáról és alkalmazásáról nincsenek nemzeti, vagy EU-s jogszabályok. Miért van szükség a tűzijátéktermékek vizsgálatok és tanúsítás szerinti összevonására, csoportosítására? a,) A tűzijáték-termékskála rendkívül nagy, sok esetben szinte teljesen azonos terméknek csak a neve, vagy gyártói kódja különbözik. b,) Az EN szabványsorozat is a nettó pirotechnikai hatóanyag-tartalommal jellemzi az egyes pirotechnikai osztályokat, pl. a termékek színvagy fényességi tartománya nem is tárgya a minősítésnek. c,) A fogyasztóvédelmi előírások, ajánlások betartása mellett figyelembe kell venni a piac és verseny jellemzőit is. Tekintettel arra, hogy széles termékskála mellett az egyes termékek tételenkénti forgalomba hozatali mennyisége sok esetben nem nagy, az értelemszem összevonás nélkül a vizsgálati és tanúsítási költségarány jelentősen megemelkedne. Ez a piac és a fogyasztó számára is jelentős hátránnyal járna. A TRIC minden szabványos és nem szabványos, de forgalmazott ismert tűzijátéktípusra kidolgozta a csoportosítási eljárását. A csoportosítások alapelve: a,) Azonos tűzijátéktípusba tartozás b,) Azonos osztályba tartozás c,) Azonos, vagy hasonló geometriai kialakítás d,) Azonos nettó hatóanyag-tartalom legfeljebb ± 3% eltéréssel e,) Villanó (flash), vagy durranó (banger, report) elegyet tartalmaz, vagy sem. ll

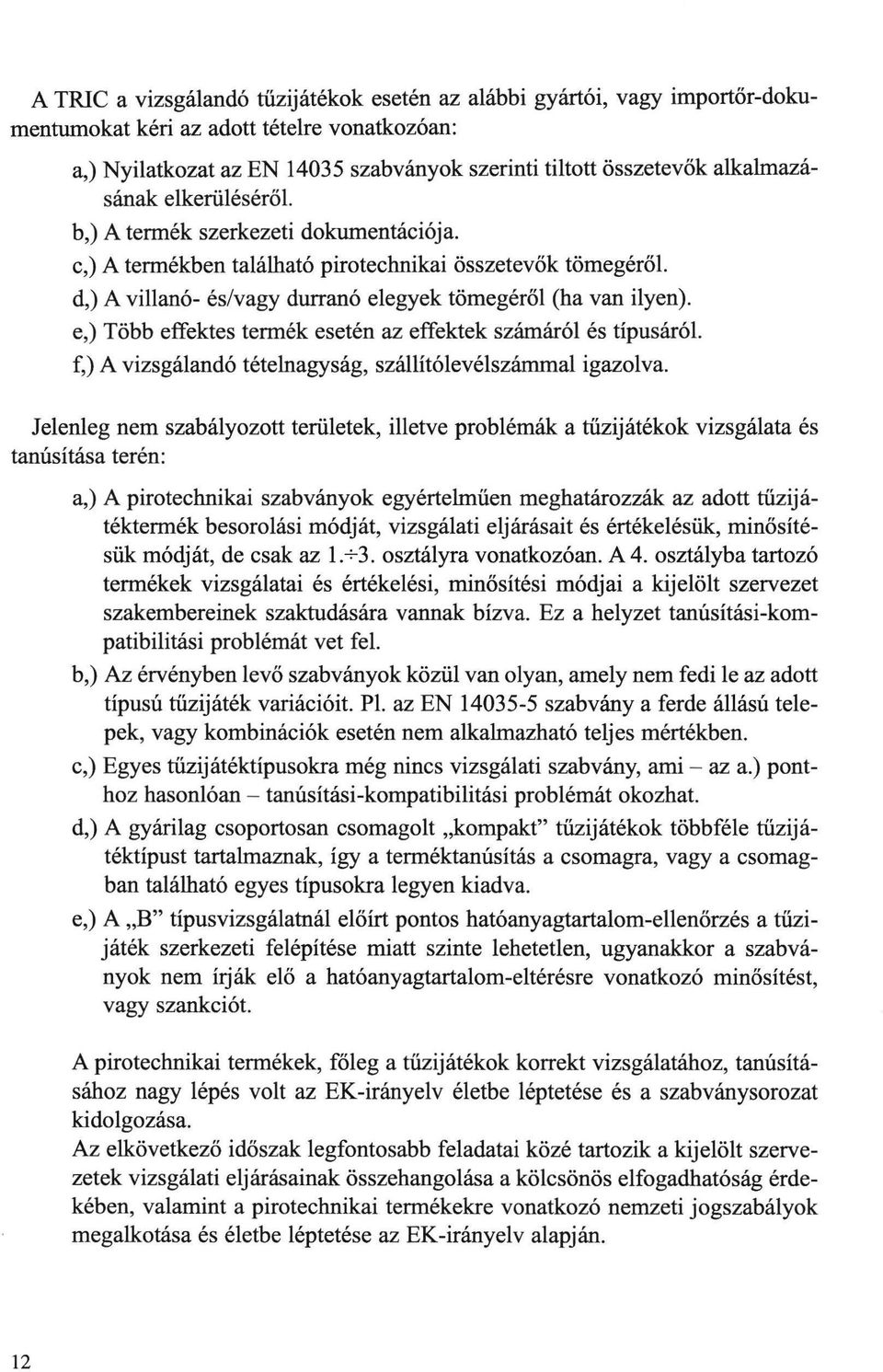

13 A TRIC a vizsgálandó tűzijátékok esetén az alábbi gyártói, vagy importőr-dokumentumokat kéri az adott tételre vonatkozóan: a,) Nyilatkozat az EN szabványok szerinti tiltott összetevők alkalmazásának elkerüléséről b,) A termék szerkezeti dokumentációja. c,) A termékben található pirotechnikai összetevők tömegéről d,) A villanó- és/vagy durranó elegyek tömegéről (ha van ilyen). e,) Több effektes termékesetén az effektek számáról és típusáról f,) A vizsgálandó tételnagyság, szállítólevélszámmal igazolva. Jelenleg nem szabályozott területek, illetve problémák a tűzijátékok vizsgálata és tanúsítása terén: a,) A pirotechnikai szabványok egyértelműen meghatározzák az adott tűzijátéktermék besorolási módját, vizsgálati eljárásait és értékelésük, rninősítésük módját, de csak az l. -ö-3. osztályra vonatkozóan. A 4. osztályba tartozó termékek vizsgálatai és értékelési, rninősítési módjai a kijelölt szervezet szakembereinek szaktudására vannak bízva. Ez a helyzet tanúsítási-kompatibilitási problémát vet fel. b,) Az érvényben levő szabványok közűl van olyan, amely nem fedi le az adott típusútűzijáték variációit. Pl. az EN szabvány a ferde állású telepek, vagy kombinációk esetén nem alkalmazható teljes mértékben. c,) Egyes tűzijátéktípusokra még nincs vizsgálati szabvány, ami - az a.) ponthoz hasonlóan - tanúsítási-kompatibilitási problémát okozhat. d,) A gyárilag csoportosan csomagolt "kompakt" tűzijátékok többféle tűzijátéktípust tartalmaznak, így a terméktanúsítás a csomagra, vagy a csomagban található egyes típusokra legyen kiadva. e,) A "B" típusvizsgálatnál előírt pontos hatóanyagtartalom-ellenőrzés a tűzijáték szerkezeti felépítése miatt szinte lehetetlen, ugyanakkor a szabványok nem ítják elő a hatóanyagtartalom-ehérésre vonatkozó minősítést, vagy szankciót. A pirotechnikai termékek, főleg a tűzijátékok korrekt vizsgálatához, tanúsításához nagy lépés volt az EK-irányelv életbe léptetése és a szabványsorozat kidolgozása. Az elkövetkező időszak legfontosabb feladatai közé tartozik a kijelölt szeevezetek vizsgálati eljárásainak összehangolása a kölcsönös elfogadhatóság érdekében, valarnint a pirotechnikai termékekre vonatkozó nemzeti jogszabályok megalkotása és életbe léptetése az EK-irányelv alapján. 12

14 Bemutatkozik a TÜV Rheinland Intereert Piro- és robbantástechnika üzletág A TÜV Rheinland Csoport Európa és a világ egyik legrégebben alapított, németországi központú, nemzetközi szinten működő, termékek, rendszerek és szolgáltatások minőségét és biztonságát vizsgáló és tanúsító szervezete. Globális hálózatunk 5 kontinensen, több mint 60 országban, 300 telephelyen van jelen, és közel l O OOO munkatárs- magasan kvalifikált, felkészült szakember- végzi ügyfeleink számára szolgáltatásait mintegy 1000 szakterületen. Tevékenységünket mindenkor a függetlenség és az objektivitás jellemzi. A több mint 130 éves szakmai tudás, tapasztalat birtokában a tagvállalatok céltudatos munkával szolgálják aminőség ügyét, a tudomány, technika, a termékek és szolgáltatások müszaki fejlödését, megbízóink és környezetünk biztonságát. A cégcsoport logójának kék háromszöge jelképezi az ember- a technika - és a természeti környezet harmonikus kapcsolatát. A sokéves szakmai kapcsolatokból ismert és elismert, számos szakmai oldalról már bemutatkozott robbantástechnikai szakmérnök, a hadtechnika, a robbanóanyag-gyártás és a robbanóanyagok polgári felhasználása területéről csatlakozott ehhez a szervezethez. Egy létszámában nem túl nagy, de a szakterületen széles spektrumot átfogó üzletágba tömörülve, nem kevés szakmai leleményt és tudástöbbletet felhalmozva megalkotta a Piro- és robbantástechnika üzletágat, amelyet immár egy éve európai uniós jogosultságokkal működtet. Erről a szakmai tevékenységről kívánunk röviden számot adni és tudatni a széles szakmai közönséggel, hogy létezünk és felkínáljuk lehetőségeinket az érdeklődőknek Talán nincs is alkalmasabb szakmai fórum, mint ez a konferencia, hogy bemutatkozzunk. Éppen egy évvel ezelőtt, amikor Stara Lesnán járhattunk, pozsonyi előzmények után jegyezték be Brüsszelben a TÜV Rheinland InterCert új üzletágát, amely az alábbi feladatokat látja el a robbanóanyag-gyártás, -forgalmazás, -felhasználás, a pirotechnikai termékek gyártása, forgalmazása és felhasználása tudásbázisán, a törvényi, szervezeti, ipari és kereskedelmi hátterére építve: : magas színvonalú szakértői, minőségi vizsgálati kapacitás gazdaságos működtetése kijelölt szervezetként, : folyamatos jelenlét és szakmai tekintély kialakítása a szakma hazai fórumain, közösségeiben és a jogszabály-kidolgozás-előkészítés munkálataiban, 13

15 : a hatóságok, állami szervezetek támogatása a törvények, jogszabályok alkalmazásában,! szakértői háttér biztosítása az oktatás-képzés szervezeteinek. Alaptevékenységeink:! Polgári felhasználású ipari robbanóanyagok vizsgálata, minősítése - a tevékenységre EK-bejegyzéssel rendelkezünk.! Polgári felhasználású pirotechnikai termékek vizsgálata, minősítése - a tevékenységre GKM-kijelöléssel rendelkezünk. : Robbanóanyagot szállító gépkocsik (EX/II és EX/III) felépítményének megfelelőség-vizsgálata (ADR) a Műszaki Biztonsági Főfelügyelet részére. Kiegészítő tevékenységeink: : Pirotechnikai termékekkel, robbanóanyagokkal, robbanóanyag-gyártással kapcsolatos mérnök-szakértői tevékenység megrendelésre vagy hatósági kirendelésre. közremüködés robbanóanyag-ipari üzemek, szolgáltatók minőségügyi rendszereinek auditálásánál! Szakértői : Robbanóanyagok, pirotechnikai termékek ADR-besorolása dokumentációátvizsgálás alapján.! Robbanóanyagok, pirotechnikai termékek ADR-besorolásaminősítő vizsgálat alapján.! Robbanóanyag-ipari gyártási technológiák kidolgozása, felülvizsgálata.! Nem szabványosított robbanóanyag-vizsgálati módszerek kidolgozása, végrehajtása. : Szilárd rakéta-hajtóanyagok vizsgálata, minősítése. : Rakétahajtóművek kül- és helbahisztikai vizsgálata, minősítése. : Ismeretlen összetételű robbanóanyagok alkotóinak minőségi és mennyiségi meghatározása.! Ipari robbantástechnika, robbanóanyagok megsemmisítése robbantással és kémiai módszerekkel.! Egyéb robbantási tevékenységgel járó vizsgálatok (pl. mütrágyák robbanási ellenállóképességének meghatározása és más műtrágyavizsgálatok). 14

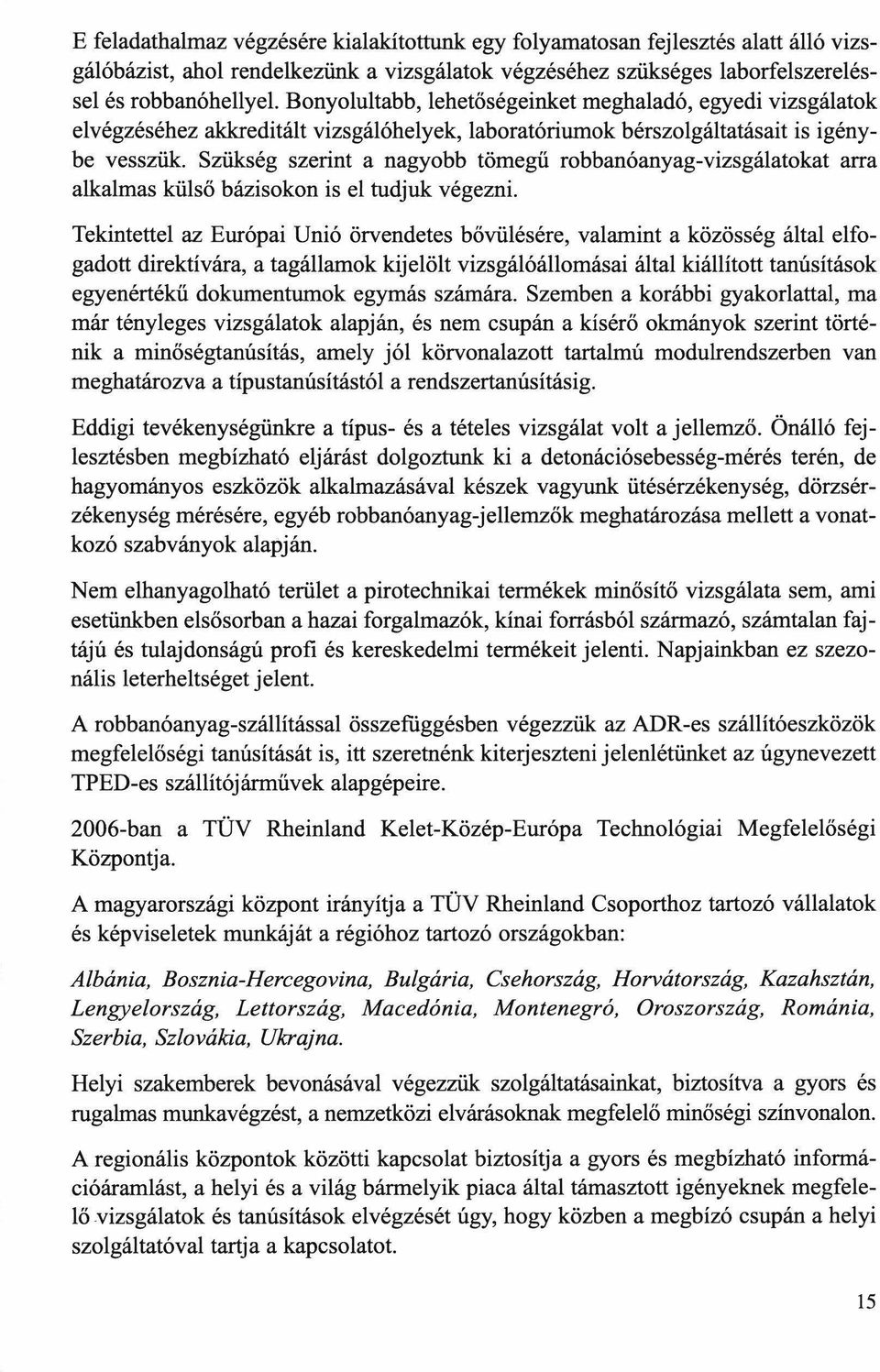

16 E feladathalmaz végzésére kialakítottunk egy folyamatosan fejlesztés alatt álló vizsgálóbázist, ahol rendelkezünk a vizsgálatok végzéséhez szükséges laborfelszereléssel és robbanóhellyel Bonyolultabb, lehetőségeinket meghaladó, egyedi vizsgálatok elvégzéséhez akkreditált vizsgálóhelyek, laboratóriumok bérszolgáltatásait is igénybe vesszük. Szükség szerint a nagyobb tömegű robbanóanyag-vizsgálatokat arra alkalmas külső bázisokon is el tudjuk végezni. Tekintettel az Európai Unió örvendetes bővülésére, valamint a közösség által elfogadott direktívára, a tagállamok kijelölt vizsgálóállomásai által kiállított tanúsítások egyenértékü dokumentumok egymás számára. Szemben a korábbi gyakorlattal, ma már tényleges vizsgálatok alapján, és nem csupán a kísérő okmányok szerint történik a minőségtanúsítás, amely jól körvonalazott tartalmú modulrendszerben van meghatározva a típustanúsítástól a rendszertanúsításig. Eddigi tevékenységünkre a típus- és a tételes vizsgálat volt a jellemző. Önálló fejlesztésben megbízható eljárást dolgoztunk ki a detonációsebesség-roérés terén, de hagyományos eszközök alkalmazásával készek vagyunk ütésérzékenység, dörzsérzékenység mérésére, egyéb robbanóanyag-jellemzők meghatározásamellett a vonatkozó szabványok alapján. Nem elhanyagolható terület a pirotechnikai termékek minősítő vizsgálata sem, ami esetünkben elsősorban a hazai forgalmazók, kínai forrásból származó, számtalan fajtájú és tulajdonságú profi és kereskedelmi termékeit jelenti. Napjainkban ez szezonális leterheltséget jelent. A robbanóanyag-szállítással összefüggésben végezzük az ADR-es szállítóeszközök megfelelőségi tanúsítását is, itt szeretnénk kiterjeszteni jelenlétünket az úgynevezett TPED-es szállítójármüvek alapgépeire ban a TÜV Rheinland Kelet-Közép-Európa Technológiai Megfelelőségi Központj a. A magyarországi központ irányítja a TÜV Rheinland Csoporthoz tartozó vállalatok és képviseletek munkáját a régióhoz tartozó országokban: Albánia, Bosznia-Hercegovina, Bulgária, Csehország, Horvátország, Kazahsztán, Lengyelország, Lettország, Macedónia, Montenegró, Oroszország, Románia, Szerbia, Szlovákia, Ukrajna. Helyi szakemberek bevonásával végezzük szolgáltatásainkat, biztosítva a gyors és rugalmas munkavégzést, a nemzetközi elvárásoknak megfelelő rninőségi színvonalon. A regionális központok közötti kapcsolat biztosítja a gyors és megbízható információáramlást, a helyi és a világ bármelyik piaca által támasztott igényeknek megfelelő vizsgálatok és tanúsítások elvégzését úgy, hogy közben a megbízó csupán a helyi szolgáltatóval tartja a kapcsolatot. 15

17 A térség legnagyobb vizsgáló- és tanúsító-szervezeteként feladatunknak tekintjük a vállalkozások versenyképességének növelését a globális piacon. A munkánk elvégzéséhez szükséges jogosultságokkal, akkreditációkkal, kijelölésekkel rendelkezünk. Magyarországon - a jogilag szabályozott területeken - Brüsszelben bejegyzett, az állam által kijelölt szervezet vagyunk számos EU-direktíva, jogszabály és előírás szerinti vizsgálat lefolytatására. (TÜV Rheinland InterCert ) Bemutatkozásunkkal szeretnénk felhívni a figyelmet az itt vázolt lehetőségekre és az eddig szerzett érdekes tapasztalataink bemutatásával (Diószegi Imre) felajánlani szolgáltatásainkat. Mely érvek szólnak szolgáltatásaink igénybevétele mellett?! Szolgáltatásaink keretében az általunk átadott tudás hozzáadott értéket jelent termékek, szolgáltatások, vállalkozások számára.! Az ellenőrzött, igazolt, dokumentált minőség, megfelelőség olyan bizalmi tőke, amely a piacon konkrét üzleti előnyt jelent.! Az igazolt minőség növeli a vevők bizalmát, elégedettségét, hozzájárul a meglévő ügyfelek megtartásához, új partnerek megnyeréséhez. : Mint bejegyzett szervezet, az általunk kiadott tanúsítványokat az Európai Unió területén a hatóságoknak kötelező elfogadni. Pályázatok benyújtásánál gyakran előfeltételnek számít.! A cégek, terméküknek, szolgáltatásuknak jó híre és a TÜV Rheinland nemzetközi hírneve összekapcsolódik, és egymást erősíti. vizsgálata, tanúsítása csökkenti a termékek gazdasági, müszaki kockázatait, növeli a termékbiztonságot, csökkenti a termékfelelősségből származó kockázatot.! A megfelelőségek! Szakértőink tapasztalata és alkalmazott modem eljárásaink javítják a technológiai folyamatok és ezen keresztül a termékek rninőségét, megbízhatóságát. Székesfehérvár, április 5. Nemes József Piro- és robbantástechnikai üzletágvezető 16

18 Speciális katonai robbanóanyagok Dr. KOVÁCS Zoltán PhD 1 A katonai fegyverekben, fegyverrendszerekben alkalmazott robbanóanyagok a polgári robbantástechnikában alkalmazott robbanóanyagokhoz képestszámos speciá/is tulajdonsággal rendelkeznek, melyek alkalmassá teszik őket a legszélsőségesebb helyzetekben történő felhasználásra. A szerző ezen írásában fel kívánja villantani ezeket a speciá/is tulajdonságokat, valamint be szeretné mutatni a katonai területen belül alkalmazott egyes modem robbanóanyagokat, azok alkalmazási területeit. A robbanóanyagok katonai célú feladatra történő felhasználásának alapelveit, szabályait és módszereit a Magyar Honvédségben a Mű/213 Robbantási Utasítás című szolgálati könyv szabályozza. A kiadványban megfogalmazottak szerint robbanóanyagnak nevezzük "azokat a vegyületeket vagy keverékeket, amelyek meghatározott külső behatásokra gyors kémiai átalakulásra képesek; az átalakulás közben nagymennyiségű és nagynyomású gázok szabadulnak fel, melyek kiterjedésük közben mechanikai munkát végeznek". Akülső behatások lehetnek mechanikai (pl.: ütés, súrlódás), hő (pl.: szikra, szúróláng), elektromos (pl.: felmelegítés, elektromos kisülés), vegyi (pl.: intenzív hőfejlődéssel járó reakció) és másik töltet robbanása által kiváltott (robbanásátvitel) energián alapuló hatások. A robbanóanyagok alkalmazására már az ókorban is találunk példát, hiszen a fekete lőport tűzijátékként gyakran felhasználták, de Európában csak a 14. században alkalmazták katonai céllal lőfegyverekben. Az első terrorista célú felhasználásra sem kellett napjainkig várni, a 17. században az angol parlamentet lőporral felrobbantva kívánták a királyt meggyilkolni. A 19. század hozta el a,,nagy ugrást" a robbanóanyagok felfedezése és alkalmazása terén. A kor termékei a napjainkban is használatos robbanóanyagok nagy része, pl. a pikrinsav, a trinitro-toluol, ólomazid, tetril, nitropenta, hexogén és még sorolhatnánk. Érdekesség, hogy a talán legismertebb robbanóanyagot, a TNT-t már 1860-ban felfedezték, azonban az első katonai alkalmazására és katonai rendszeresítésére a német haderőben 1902-ig kellett várni. Az elmúlt másfél évszázad óta ilileg az akkoriban felfedezett anyagok killönböző vegyűleteit használjuk fel a katonai célú feladatokra. 2 ROBBANÓANYAGOK OSZTÁLYOZÁSA A robbanóanyagokat azok felhasználási lehetőségei alapján a szakirodalmak különbözőképpen osztályozzák A Köhler-Meyer-féle,,Robbanóanyagok" című kiadvány' az alábbi felosztást tartalmazza: a robbanóanyagokat két alapvető csoportba sorolva megkülönböztet robbanóanyagokat és olyan ipari célú vegyi (robbanó) anyagokat, amelyeket nem robbanási feladatra alkalmaznak. 'Zrinyi Miklós Nemzetvédelmi Egyetem, Müszaki és Katasztrófavédelmi tanszék, egyetemi docens. kovacs.zoltan@zmne.hu 2 Az egyes robbanóanyagok kialakulásának és megjelenésének történetével bővebben foglalkozik LUKÁCS László:,,A Magyar Honvédségnél alkalmazott robbantási eljárások és robbanóanyagok legfontosabb részterületei fejlődésének vizsgálata és a továbbfejlesztés javasolt irányai" kandidátusi értekezésének l. fejezete. ' KöHLER, Joseph- MEYER, Rudolf: Explosives, Fourth, revised and extended edition, VCH, Germany,

19 A robbanóanyagokat tovább bontva megkülönböztet nagy hatóerejű és tolóhatású robbanóanyagokat, valamint pirotechnikai anyagokat Ez utóbbiak közé tartornak a különböző jelzőfények, fiistkeltő, fény- és hangjelző elegyek; a tolóhatású anyagok közé pedig a lőszerekben alkalmazott (fekete lőpor, az egy-, két- és felhasmált (kétkomponensű, többkomponensű elegyek), illetve a rakétahajtóműveknél folyékony üzemanyagok, összetett elegyek) robbanóanyagok tartomak. A nagy hatóerejű robbanóanyagokat tovább osztályozva megkülönböztet elsődleges vagy iniciáló (ólomazid, ólomsztifnát, durranóhigany, tricin stb.) és másodiagos robbanóanyagokat, amelyek közé a katonai és az ipari robbanóanyagok is tartomak. Az ipari robbanóanyagok között említi az ANDO-t, a különböző szuszpenziókat, míg a katonai robbanóanyagok között a TNT, a hexogén, a nitropenta, a tetril és a torpex szerepel. Ezzel szemben a robbantási feladatokhoz felhasmált robbanóanyagokat a bevezetőben említett katonai szakutasítás három fő csoportba sorolja: - iniciáló (indító); - heves (brizáns) és - tolóhatású robbanóanyagok Az iniciáló robbanóanyagok (pl.: ólomazid, teneresz, durranóhigany) rendkívűl érzékenyek a kűlső behatásokra, ezért elsősorban indítótöltetekhez, gyutacsokhoz hasmáijuk őket. A heves robbanóanyagok már kevésbé érzékenyek, azonban nagyobb mennyiségű energia kifejtésére képesek, jobb a munkavégzöképességűk. A teljesítrnényűk alapján a katonai gyakorlat a heves robbanóanyagokat további három csoportba oszta: a magas, a közepes és az alacsony hatóerejű robbanóanyagok csoportjába. Az elsőbe tartozik többek között a már említett hexogén és a tetril, közepes hatóerejű a trotil és a pikrinsav, míg az utolsó csoportba sorolhatók az ammóniumsalétromos alapanyagú robbanóanyagok (ammonitok, ammonálok, dinamodok). A tolóhatású robbanóanyagokat elsősorban az kűlönbözteti meg az előző két nagy csoporttól, hogy a robbanási átalakulás elsősorban égéssei valósill meg, mint a fiistös és a fiist nélküli lőpor esetében. Főleg gyújtózsinórokhoz, jelzőaknák tölteteként alkalmazzuk. ROBBANÓANYAGOK FŐBB JELLEMZŐ I ÉS A VELÜK SZEMBEN TÁMASZTHATÓ FŐBB KÖVETELMÉNYEK A robbanóanyagok osztályozása alapján megállapíthatjuk, hogy azok számos fajtája van jelen a mindennapi gyakorlatban, rendkívűl széles körűen lehet őket felhasmálni, mind a katonai, mind a polgári (ipari) feladatok során. A robbanóanyagok mindegyike meghatározott robbanási jellemzökkel rendelkezik. A katonai robbanóanyagok szempontjából a legmarkánsabbak közé tartozik a detonációsebesség, a hevesség, a munkavégzőképesség, az érzékenység a kűlső behatásokra és a robbanási átalakulás energiája. Az alkalmazási terűlet függvényében azonban a robbanóanyagoknak eltérő követelményeknek kell megfelelniűk, melyek közill a speciális katonai követelményeket kívánom röviden összefoglalni. 4 A katonai robbanóanyagoknak az ipari felhasmálású robbanóanyagokhoz képest fokozottabb kémiai stabilitással kell rendelkezniűk, hiszen a felhasmálhatóság hosszabb időtar- ' LUKAcs László: Az egyes robbanóanyagok.... ref. 2. pp--17(}-171. alapján. 18

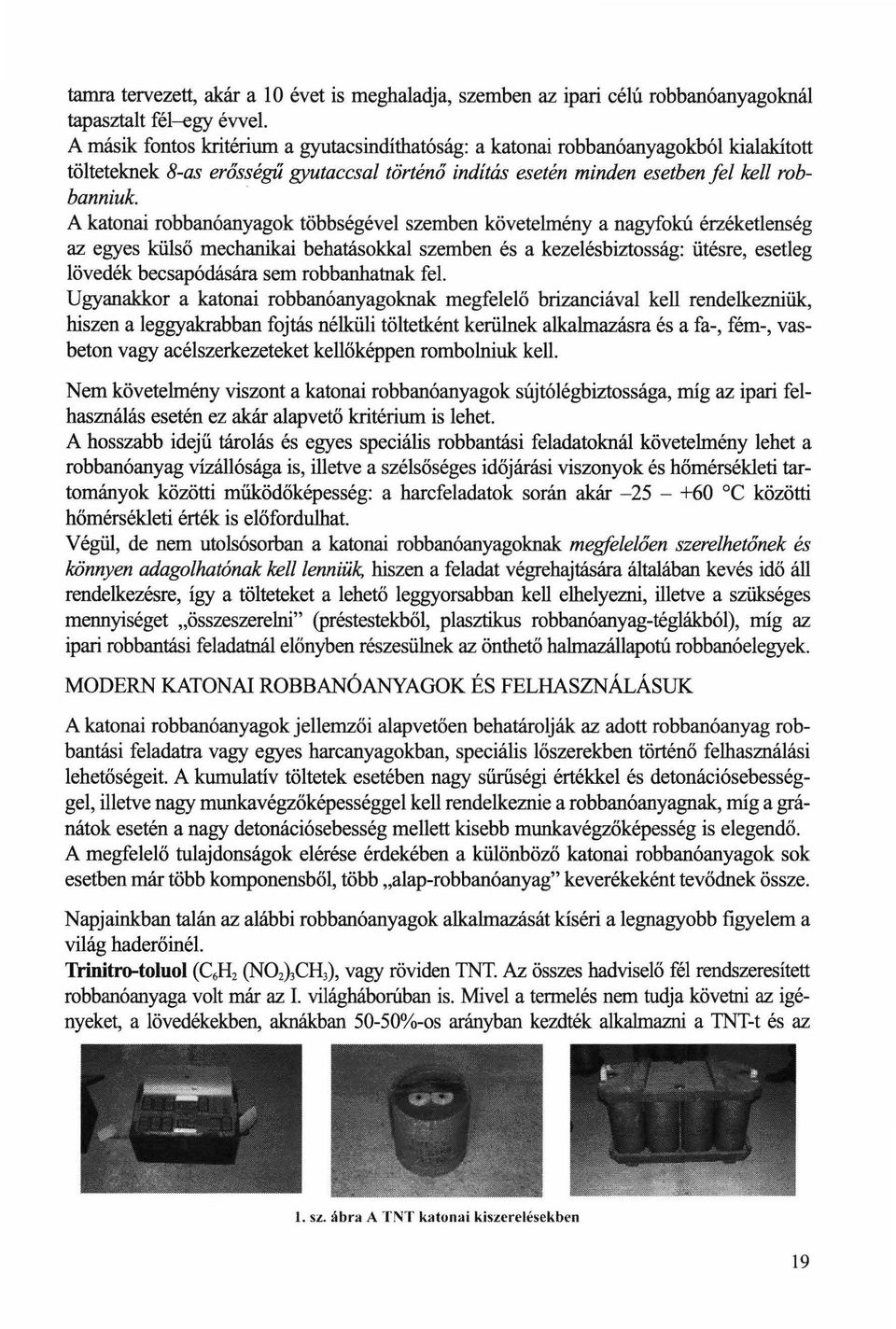

20 tamra tervezett, akár a l O évet is meghaladja, szemben az ipari célú robbanóanyagoknál tapasztalt fél-egy évvel. A másik fontos kritérium a gyutacsindíthatóság: a katonai robbanóanyagokból kialakított tölteteknek 8-as erősségű gyutaccsa/ történő indítás esetén minden esetben fel kell robbanniuk. A katonai robbanóanyagok többségével szemben követelmény a nagyfokú érzéketlenség az egyes külső mechanikai behatásokkal szemben és a kezelésbiztosság: ütésre, esetleg lövedék becsapódására sem robbanhatnak fel. Ugyanakkor a katonai robbanóanyagoknak megfelelő brizanciával kell rendelkezniük, hiszen a leggyakrabban fojtás nélküli töltetként kerülnek alkalmazásra és a fa-, fém-, vasbeton vagy acélszerkezeteket kellőképpen rombolniuk kell. Nem követelmény viszont a katonai robbanóanyagok sújtólégbiztossága, míg az ipari felhasználás esetén ez akár alapvető kritérium is lehet. A hosszabb idejű tárolás és egyes speciális robbantási feladatoknál követelmény lehet a robbanóanyag vízállásága is, illetve a szélsőséges időjárási viszonyok és hőmérsékleti tartományok közötti müködőképesség: a harcfeladatok során akár C közötti hőmérsékleti érték is előfordulhat. Végül, de nem utolsósorban a katonai robbanóanyagoknak megfe/elően szere/hetőnek és könnyen adagolhatónak kell lenniük, hiszen a feladat végrehajtására általában kevés idő áll rendelkezésre, így a tölteteket a lehető leggyorsabban kell elhelyezni, illetve a szükséges mennyiséget "összeszerelni" (préstestekből, plasztikus robbanóanyag-téglákból), míg az ipari robbantási feladatnál előnyben részesülnek az önthető halmazállapotú robbanóelegyek MODERN KATONAI ROBBANÓANYAGOK ÉS FELHASZNÁLÁSUK A katonai robbanóanyagok jellemzői alapvetően behatárolják az adott robbanóanyag robbantási feladatra vagy egyes harcanyagokban, speciális lőszerekben történő felhasználási lehetőségeit. A kumulatív töltetek esetében nagy sűrűségiértékkel és detonációsebességgel, illetve nagy munkavégzőképességgel kell rendelkeznie a robbanóanyagnak, míg a gránátok esetén a nagy detonációsebesség mellett kisebb munkavégzőképesség is elegendő. A megfelelő tulajdonságok elérése érdekében a különböző katonai robbanóanyagok sok esetben már több komponensből, több "alap-robbanóanyag" keverékeként tevődnek össze. Napjainkban talán az alábbi robbanóanyagok alkalmazását kiséri a legnagyobb figyelem a világ haderőinél Trinitro-toluol (CJI 2 (N0 2 ) 3 CH 3 ), vagy röviden TNT. Az összes hadviselő fél rendszeresített robbanóanyaga volt már az I. világháborúban is. Mivel a termelés nem tudja követni az igényeket, a lövedékekben, aknákban 50-50%-os arányban kezdték alkalmazni a TNT-t és az l. s~. ábra A TNT katonai kiszerelésekben 19

21 ammónium-nitrátot (AMATOL). Ma az egyik alapvető katonai robbanóanyag: főleg robbantási feladathoz, tüzérségi lőszerek töltésére használják. Szilárd, kristályos, sárga színű, stabil, nagy brizanciájú, ütéssel, súrlódással és hőhatással szemben csak kismértékben érzékeny, nem higroszkopikus, a vízben gyakorlatilag oldhatatlan, a fémekkel nem lép vegyi reakcióba Detonációra való hajlamossága az állapotától függ: préselt vagy porhalmazállapotban a 8- as erősségű gyutacstól biztosan robban, öntött vagy granulált formában csak közbenső detonátor vagy töltet hatására robban. Hexogén ((CH 2 -N-N0 2 ) 3 ), vagy röviden RDX. Szilárd, apró kristályos, fehérszínű, íztelen, szagtalan, nem higroszkópos robbanóanyag. Kémiailag stabil, nagy brizanciájú, kevéssé érzékeny, de lövedéktől felrobbanhat Főleg préselt formában alkalrnazzák, ekkor kis mennyiségben flegmatizátort adagolnak hozzá (paraffin+cerezin). Az előállítási költsége viszonylag magas, a TNT 2--4-szerese. Az RDX-et tiszta állapotban főleg csak gyutacsok töltésére alkalmazzák, TNT-vel együttes folyékony keveréke kiváló a kumu1atív töltetekhez. A robbanási átalakulás energiájának növelésére a TNT -RDX öntvénybe por halmazállapotú alumínium adagolható. Composit A, B, C robbanóanyagok és töltetek A TNT és RDX különböző arányú keverékeiből állíthatók elő. Felhasználási területe rendkívül széles: öntött vagy préselt formában alkalmazhatók kumulatív töltetként (pl. a Magyar Honvédségben rendszeresített aknákban /2. sz. ábra/ is megtalálható ), nyújtott töltetként, illetve a Composit C robbanóanyag képlékeny állapota révén plasztikus robbanóanyagként 2. sz. ábra HAK-IM harckocsiakna Composit robbanóanyag töltete Triamino-trinitrobenzol (CJI,;N ), vagy TATB élénksárga színű, kristályos anyag. Mivel véletlenül nehéz iniciálni, tökéletes lehet olyan katonai eszközöknél, ahol ilyen nagyfokú biztonság szűkséges (pl. egyes nukleáris fegyverek hajtóanyagaként). Az USA és az Egyesült Királyság haderőinél rendszerben lévő színte valamennyi nukleáris fegyver ezt a robbanóanyagot tartalmazza. Octa-nitrocubén (C 8 N 8 Ü 16 ), vagy ONC. Már az 1980-as években felfigyeltek rá, hogy a kocka-szerkezet nagy sűrűsége és a felszabadilló hő miatt rendkívül hatékony robbanóanyag válhat belőle ben EATON szintetizálta először a Chicagoi Egyetemen kis mennyiségben, nagymérvű tesztelésre nem volt elegendő. A kémiai úton történő előállítása igen bonyo- 20

22 lult, 40 folyamatnak és reakciónak kelllejátszódnia az előállítás során. Rendkívül stabil, akár kalapáccsal is üthető, a detonációsebessége pedig figyelemreméltó: m/s! Az ONC egyáltalán nem tartalmaz hidrogént, emiatt rakéták és speciális bombák hajtóanyagaként nem hagy gőzcsíkot, nyomot, ezért nehéz azokat detektálni és nyomon követni. Habár az előállítása bonyolult és drága, a hatékonyságát összehasonlítva más robbanóanyagokkal megfigyelhető, hogy talán napjaink egyik csúcskategóriás robbanóanyaga lehet. Relatív hatékonysági mutató (TNT=1.0) Ammónium-nitrát: 0,42 Fekete lőpor: 0,55 C-4: 1,34 Nitroglicerin: 1,5 RDX: 1,6 HMX: 1,7 ONC: 2,7 A robbanóanyagok katonai célú felhasználását tekintve mindenképpen említést érdemelnek az ún. üzemanyag-levegő keverékü (angolul: Fuel Air Explosive: FAE) robbanóelegyek Az ilyen elegyeket tartalmazó harceszközöket valamilyen üzemanyag és két különálló robbanóanyag-töltet alkotja. Miután a rakétát vagy bombát elindították, az első robbanóanyag-töltet hatására az üzemanyagcellában lévő folyadék a meghatározott magasságban szétterül a levegőben, elegyedik annak oxigénjével A második robbanóanyag-tőltet ezt az elegyet működteti el, amely a rendkívül nagy lökéshullámmal képes rombolni és pusztítani. A F AE-eszközök hatékonysága sokkal nagyobb, mint az azonos mennyiségü hagyományos robbanóanyagat tartalmazó eszközöké. E hatékonyságot felhasználva FAE-eszközt fejlesztettek ki pl. az aknamezőkön történő átjárónyitáshoz is (3. sz. ábra). A kilőtt rakéták a talaj felszíne fölött kis magasságban elműködve hozzák létre az üzemanyagfelhőt, melynek robbanása képes a legtöbb aknatípus és nem robbanó műszaki zártípus rombolására. 3. sz. ábra A ''Carpet" átjárónyitó alkalmazás közben A thermobarikus robbanóanyagok (angolul: thennoharic explosive: TBX) is viszonylag új fejlesztésűek Szintén folyékony üzemanyag felhasználásán alapulnak, azonban a robbanási energiájuk hosszabb idő alatt szabadul fel a hagyományos robbanóanyagokhoz képest, így a keletkező nyomás és lökéshullám is hosszan tartó. A TEX-eszközökben alkalmazott robbanóanyaghoz hatásfokozó anyagokat is kevemek, ilyen pl. az aluminiumpor. Az inici- 21

23 ált robbanóanyag-felhő mindenhova eljut, majdmiután tökéletesen "elégett" a levegőben, a keletkező vákuum egyfajta szívóhatást okozva mindent képes elpusztítani. A TBX-eszközök egyik legjelesebb képviselője a Helifire típusnevű rakétacsalád (4. sz. ábra), melyet fóleg lakott területeken vívott művelet során vetnek be a különböző védelmi létesítmények, épűletek stb. rombolására. A speciális harci részegység rendkívűl heves égésre képes fluorizált alumíniumport tartalmaz, amely a burkolat és a PBXN-112 robbanóanyag-töltet között helyezkedik el. BEFEJEZÉS 4. sz. ábra A "Hcllfire" rakétacsalád Röviden összefoglalva a robbanóanyagok katonai felhasználási lehetőségeit, megállapítha~uk, hogy az adott feladatnak vagy műveletnek leginkább megfelelő robbanóanyag alkalmazása az egyik legfontosabb kritérium. A katonai célokra alkalmazott robbanóanyagoknak számos sajátos tulajdonsággal kell rendelkezniűk, mely tulajdonságokat a korábban kifejlesztett hagyományos nagy hatóerejű robbanóanyagok elegyítésével, keverékével lehet létrehozni. A katonai robbanóanyagok mindegyike nagy mennyiségű energiát szabadít fel, azonban ezt az energiamennyiséget minden esetben ellenőrzés alatt kell tartani, és a katonai céloknak megfelelően kell felhasználni. FELHASZNÁLT IRODALOM Mü/213. Robbantási Utasítás. A HM kiadványa, Budapest, KöHLER, Joseph- MEYER, Rudolf: Explosives, Fourth, revised and extended edition, VCH, Germany, LUKÁCS László: A Magyar Honvédségnél alkalmazott robbantási eljárások és robbanóanyagok legfontosabb részterületei fejlődésének vizsgálata és a továbbfejlesztés javasolt irányai, Kandidátusi értekezés, ZMKA, Budapest,

24 A töltetiniciálás módjának befolyása a külfejtési robbantások szeizmikus hatására 1 Dr. Bohus Géza egyetemi docens 2 Bőhm Szilvia tanszéki mémök 1.2 Miskolci Egyetem, Bányászati és Geotechnikai Intézeti Tanszék H-3515 Miskolc-Egyetemváros A robbanóanyag iniciálásának jósága az egész robbantási folyamatban és annak eredményeiben alapvető jelentőségű. Az iniciálás minőségétől nem csak az energia-felszabadítás mértéke, hanem a robbantott készlet szemcseösszetétele és terítése, de bizonyos mértékig a robbantás szeizmikus hatása is függ. A hosszú töltetek iniciálását igen ellentmondásosan végzik, néha kellemetlen töltetmegállásokat is előidézve. Leggyakrabban hosszú töltetoszlopokat kell indítani, ahol már felvetődhet a kérdés, hogy a töltetoszlop melyik részén helyezzük el a robbantószert, és a detonáció milyen irányú legyen? Iniciálásnak nevezzük a detonáció kiváltását a robbanóanyagban. Az iniciálás kiváltható hő-, mechanikai és robbanó impulzussal, valamint k:ülönböző részecskék besugárzásával Az ipari robbantástechnikában alkalmazott robbanóanyagok elsősorban és szabályszerűen robbanó impulzussal iniciálhatók. Az iniciáló hatás mértékéül meghatározzák azt a minimális indító töltetnagyságot, amely meghatározott feltételek között szükséges a robbanás előidézéséhez. Nobel szerint 8-as erősségűnek tekinthetők azok a gyutacsok, amelyek iniciálóképessége azonos egy kizárólag 2 g durranóhiganyt tartalmazó gyutacs iniciálóképességével. Tapasztalati tény, hogy a robbanóhatás az indító impulzustól, tehát a gyutacs megválasztásától is függ. Ha az erős dinamitokat 8-as erősségű durranóhiganyos gyutaccsal indítják, úgy 5,5 km/s, ha viszont csak 6-os erősségűvel, akkor a detonációsebesség 2 km/s körűli érték lesz. A ma használt gyutacsok k:ülönböző minőségű és mennyiségű töltetet tartalmazhatnak, de egységes követelmény, hogy iniciálóképességük feleljen meg a Nobel szerinti 8-as erősségű gyutacsokénak Az iniciálás történhet gyutacsok, robbanózsinórok és detonátorok segítségével. A gyutacs robbanásakor rendkívül gyorsan képződnek nagyhőmérsékletü és nagynyomású gázok. Ezek a gázok hirtelen lökést fejtenek ki a robbanóanyagban. Ez a lökés alapvető fontosságú. A gyutacs szereléséhez erősen brizáns, nagy detonációsebességű és nagy sűrűségű robbanóanyagokat használnak. A gyutaccsal történő ini- 23
