KERESKEDELMI LÉGKONDICIONÁLÓK 2013

Átírás

1 Jellemzők _ ikonábrázolásban Magasfokú energiahatékonyság Két termisztoros szabályzás Magasfokú üzemi megbízhatóság Kényszerített hűtési üzem Automatikus váltás Hosszú és nagy szintkülönbségű csövezési lehetőség KERESKEDELMI LÉGKONDICIONÁLÓK 2013 Éjszakai csendes üzemmód Meleg indítás Heti programozás Zónaszabályzás Turbóventilátor Vezeték nélküli távvezérlő Nagy emelőmagasságú cseppvízszivattyú Jet Cool (gyorshűtés) Alacsony fogyasztás készenléti állapotban 24 órás BE-/KIKAPCSOLÁS beállító időzítő Automatikus újraindítás Enyhe párátlanítás Központi szabályzó CH08 Nyomtatott áramkör-követés Csoportos szabályzás Vezetékezés meghibásodásának ellenőrzése Gyermekzár Csúcsáramszabályozás Üzemmód-zár LG Electronics Magyar Kft. H-1097 Budapest, Könyves Kálmán krt. 3/a. Telefon: (06-1) Fax: (06-1) A katalógusban szereplő adatok és információk tájékoztató jellegűek, használatából és/vagy értelmezéséből adódó károkért, az esetlegesen előforduló hibákért szíves elnézésüket kérjük, de felelősséget nem vállalunk! A folyamatos termékfejlesztés érdekében az LG fenntartja a termékjellemzők előzetes bejelentés nélkül történő megváltoztatásának jogát. Szerzői jogok 2013 LG Electronics. MINDEN JOG FENNTARTVA.

2 Zöld innováció ZÖLD Az LG zöld jövőképe olyan értékeket biztosítását jelenti, melyek növelik a fogyasztók életminőségét, illetve egészségesebb és tisztább környezetet teremtenek. ZÖLD CÉLOK Az LG elkötelezetten dolgozik a zöld innovációs tevékenységek révén a környezetvédelemhez hozzájáruló innovációs értékek megteremtésén. ZÖLD STRATÉGIA Az LG azon dolgozik, hogy minimalizálja minden termelési folyamatának a környezetre gyakorolt hatását és, hogy a környezeti problémák megoldásán dolgozzon, ideértve a klímváltozást is. E célok elérésének érdekében, az LG az alábbi öt zöld stratégiát állította fel: Üvegházhatású gázok csökkentése ZÖLD MENEDZSMENT A Zöld Technológia Bizottság hozza meg az LG zöld vezetési stratégiájára vontakozó döntéseket, melyet a igazgatók alkotnak, ideértve a fejlesztéssel megbízott igazgatót is. A Zöld Technológia Bizottság célja a zöld technológiák és termékek fejlesztését szorgalmazó operatív kezdeményezések kialakítása. Zöld Anyagtechnológia Csere Ügyvezető igazgató CTO (Műszaki igazgató) Zöld Technológia Bizottság Zöld Marketing Tanács Zöld Stratégia Főosztály Klimaváltozással foglalkozó bizottság ZÖLD ÜZLETÁGAK Fűtési, szellőztetési és légkondícionálási megoldásainkkal a minden évszakban biztosítható optimalizált fűtési, szellőztetési és légkondícionáló megoldásaival, melyeket gondosan tudvalevőleg, a fűtés és hűtés folyamatos forrása, mivel a hőmérsékletet 15±5 C fokon tartja, Nyár (hűtés) A Multi V Water terméknek és a földben elhelyezett hőcserélőnek köszönve hűtjük a levegőt. Tél (fűtés) A Multi V Water terméknek és a földben elhelyezett hőcserélőnek köszönve fűtjük a levegőt. Multi V Water HVAC HVAC Hűtött levegő Felmelegített levegő Hőcserélő Felszíni hőmérséklet: 30 C Felszín alatti hőm: 15+/-5 C Hőenergia visszajuttatása a talajba. Felszíni hőm: -10 C Felszín alatti hőm: 15+/-5 C Hőenergia visszajuttatása a talajba Residential Air Conditioners 03

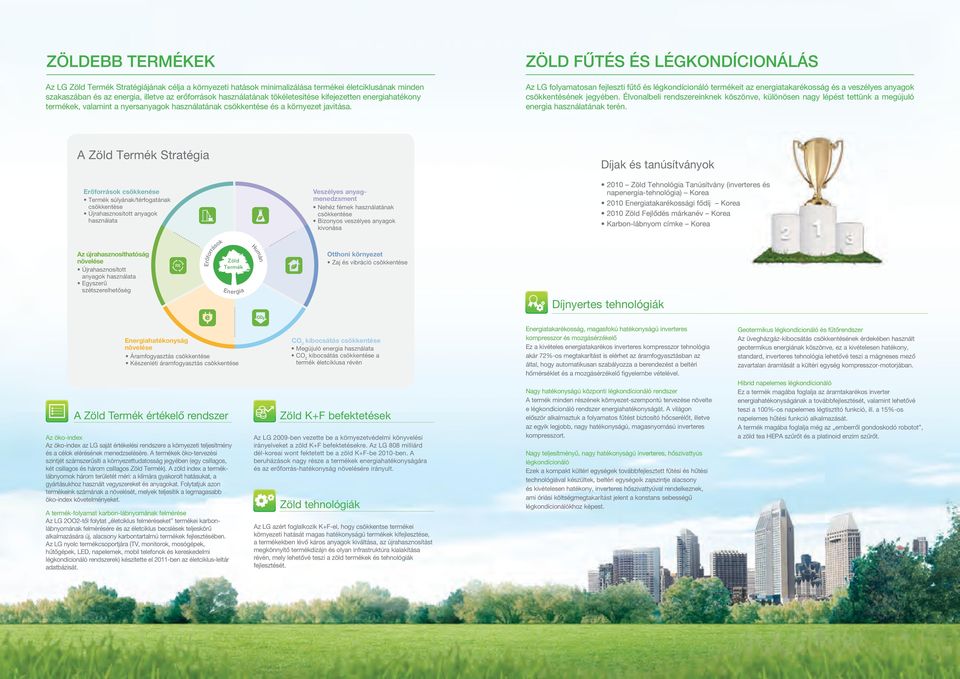

3 ZÖLDEBB TERMÉKEK Az LG Zöld Termék Stratégiájának célja a környezeti hatások minimalizálása termékei életciklusának minden szakaszában és az energia, illetve az erőforrások használatának tökéletesítése kifejezetten energiahatékony termékek, valamint a nyersanyagok használatának csökkentése és a környezet javitása. ZÖLD FŰTÉS ÉS LÉGKONDÍCIONÁLÁS Az LG folyamatosan fejleszti fűtő és légkondícionáló termékeit az energiatakarékosság és a veszélyes anyagok energia használatának terén. A Zöld Termék Stratégia Erőforrások csökkenése csökkentése Újrahasznosított anyagok használata Veszélyes anyagmenedzsment csökkentése Bizonyos veszélyes anyagok kivonása Korea 2010 Energiatakarékossági fődíj Korea 2010 Zöld Fejlődés márkanév Korea Az újrahasznosíthatóság növelése Újrahasznosított anyagok használata Egyszerű szétszerelhetőség Erőforrások Zöld Termék Energia Humán Otthoni környezet Díjnyertes tehnológiák Energiahatékonyság növelése Áramfogyasztás csökkentése Készenléti áramfogyasztás csökkentése A Zöld Termék értékelő rendszer gyártásukhoz használt vegyszereket és anyagokat. Folytatjuk azon termékeink számának a növelését, melyek teljesítik a legmagasabb lábnyomának felmérésére és az életciklus becslések teljeskörű hűtőgépek, LED, napelemek, mobil telefonok és kereskedelmi adatbázisát. CO 2 kibocsátás csökkentése 2 kibocsátás csökkentése a termék életciklusa révén Zöld K+F befektetések irányelveket a zöld K+F befektetésekre. Az LG 808 milliárd beruházások nagy része a termékek energiahatékonyságára Zöld tehnológiák révén, mely lehetővé teszi a zöld termékek és tehnológiák fejlesztését. kompresszor és mozgásérzékelő Ez a kivételes energiatakarékos inverteres kompresszor tehnológia által, hogy automatikusan szabályozza a berendezést a beltéri hőmérséklet és a mozgásérzékelő figyelembe vételével. e légkondícionáló rendszer energiahatékonyságát. A világon először alkalmaztuk a folyamatos fűtést biztosító hőcserélőt, illetve kompresszort. légkondícionáló ami óriási költségmegtakarítást jelent a konstans sebességű légkondícionálókhoz képest. Geotermikus légkondícionáló és fűtőrendszer geotermikus energiának köszönve, ez a kivételesen hatékony, standard, inverteres tehnológia lehetővé teszi a mágneses mező Ez a termék magába foglalja az áramtakarékos inverter energiahatékonyságának a továbbfejlesztését, valamint lehetővé napelemes hűtési funkció alkalmazását. A termék magába foglalja még az emberről gondoskodó robotot, Residential Air Conditioners 05

4 Öko-innováció A 20-AS SZABÁLY Az LG Electronics légkondícionálói kielégítik az európai előírások energiafelhasználó termékekre vonatkozó elvárásait, melyek azt követelik meg a gyártóktól, hogy energiahatékony termékeket gyártsanak. ENERGIAHATÉKONYSÁGI CÍMKE egyszerű igazolás érdekében. A magasabb osztályokba tartozó termékek energiahatékonyabbak fűtéskor és hűtéskor. -20% Primér energiafogyasztás -20% Üvegházgázkibocsátás +20% Megújuló energiák részaránya 2020-ig SEER SCOP A+++ SEER A SEER < < 5.1 A+ 5.6 SEER < < 4.6 A 5.1 SEER < < 4.0 SZEZONÁLIS HATÉKONYSÁG költséghatékonyan segítenek az energiamegtakarításban. B 4.6 SEER < < 3.4 C 4.1 SEER < < 3.1 D 3.6 SEER < < 2.8 E 3.1 SEER < < 2.5 F 2.6 SEER < < 2.2 G SEER < 2.6 < 1.9 Különböző minősítési hőmérsékletek Nincs többé teljes megterhelés alatti működés A kiegészítő üzemmódok energiafogyasztását is felöleli Az egész szezon alatti teljesítmény áttekintésére Magába foglalja a részleges terhelés alatti működést rendelkező termékmodellek adatai megtalálhatók az Eurovent Jegyzékében.

5 Magasfokú megbízhatóság Single és MULTI Split Kimenő hőmérséklet 40ºC Gyors 44% 3 5 Idő Beltéri hőmérséklet Fűtés Nyomásérzékelő Széles Alacsony hőmérsékletszabályzás Hűtés Kültéri hőmérséklet Hőmérsékletérzékelő Kültéri terhelés Teljesítmény Stabil Hűtés Kültéri terhelés Kültéri hőmérséklet A komfortszintek tökéletesítése pontos reakció miatt. Fűtés Kültéri hőmérséklet Kültéri hőmérséklet Hőmérséklet + Nyomásszabályozás kívánt hőmérséklet és a csővezeték hossza alapján számolja ki. Nyomásérzékelő gyorsabb és pontosabb reakció érdekében. SINGLE Split Standard inverterrel MULTI Split csővezetékkel MULTI Split elosztódobozos

6 SINGLE SPLIT 22 Álmennyezeti kazettás 32 Álmennyezeti légcsatornázható 54 Konzol beltéri egységek 60 Synchro működés 66 Méretek Az LG javíthat az életminőségén megfizethető és környezetbarát módon. Az évek so rán az LG arra törekedett, hogy a kiváló minőségű légkondícionáló meglodások iránti keresletet olyan megnövelt energihatékonysággal elégítse ki, ami csökkentheti az energiaköltségeket és a környezet megóvásában is segíthet. A termék élettartama so rán is elérhető a nagyobb energiamegtakarítás, ami költségmegtakarítást jelent a családja és a vállalko zása számára. működést. MULTI SPLIT 102 Beltéri egységek 116 Kiegészítők 118 Kombinációs táblázat

7 SINGLE ÁLMENNYEZETI KAZETTÁS ÁLMENNYEZETI LÉGCSATORNÁZHATÓ MENNYEZETI/ PARAPETES ÉS MENNYEZETI KONZOL BELTÉRI EGYSÉGEK OSZLOPKLÍMÁK SYNCHRO MŰKÖDÉS MÉRETEK

8 SINGLE SPLIT Univerzális beltéri egységek Univerzális kültéri egységek Típus Álmennyezeti kazettás Standard inverter Álmennyezeti légcsatornázható Alacsony Magas statikus statikus Standard inverter Standard inverter mennyezeti Standard inverter Konzol Standard inverter klímák Standard inverter Típus Standard inverter inverter

9 Magasfokú energiahatékonyság 2 1 Magasfokú hatékonyság SEER Nagy hatékonyságú hőcserélő Az LG forradalmi inverteres technológiával csendes működést biztosít az energifogyasztás minimalizálása mellett. 2 3 BLDC ventilátormotors technológia Nagy teljesítményű, szénkefe nélküli, egyenáramú (BLDC) kompresszor 3 Nagy teljesítményű, szénkefe nélküli, egyenáramú (BLDC) kompresszor szezonális hatékonyságát is optimalizáltuk. EER Üzemi frekvencia 8% 4% Frekvencia BLDC ventilátormotoros technológia Hagyományos Egyenletesen elosztott tekercselés Hatékonyság (%) Új Koncentrált tekercselés 40% növekedés 20% növekedés Hőcserélő széles légterelő lamellákkal 128% Fűtés Fűtés 100% 100% 123% Optimalizált hőcserélési áramlási vonal Hagyományos Új Széles légterelő lamellák Hagyományos Hőcserélési arány (%) * Alkalmazása a standard inverternél, kivéve Új Egyenletes elosztás 20 BLDC ventilátormotor ,000 Motorsebesség (fordulatszám) 16 17

10 Magasfokú üzemi megbízhatóság Nyomásérzékelő Gyors Széles Stabil működési teljesítmény Hőmérséklet-érzékelő Magasfokú megbízhatóság a nyomásszabályzó révén Ideális megoldás szerver-szobák számára Hőmérséklet + Nyomásszabályozás Nyomásérzékelő Beltéri hőmérséklet ( C) 30 Heating Fűtés -15 C Hűtés kívánt hőmérséklet és a csővezeték hossza alapján számolja ki. gyorsabb és pontosabb reakció érdekében C több Alacsony hőmérsékletszabályzás Hűtés gépházak és konyhák számára. Gyors működési reakció Kültéri hőmérséklet ( C) Kimenő hőmérséklet ( C) 40 44% 44%-kal gyorsabb Szobahőmérséklet ( C) Kültér: -10 C Szobahőmérséklet ( C) Kültér: -10 C 30 3 perc Ki 7 perc Be 30 A beltéri környezet kényelmének kialakítása gyorsabb és pontosabb Folyamatos üzem 3 5 Idő *Belső vizsgálatok alapján. Hagyományos Idő Új Idő 18 19

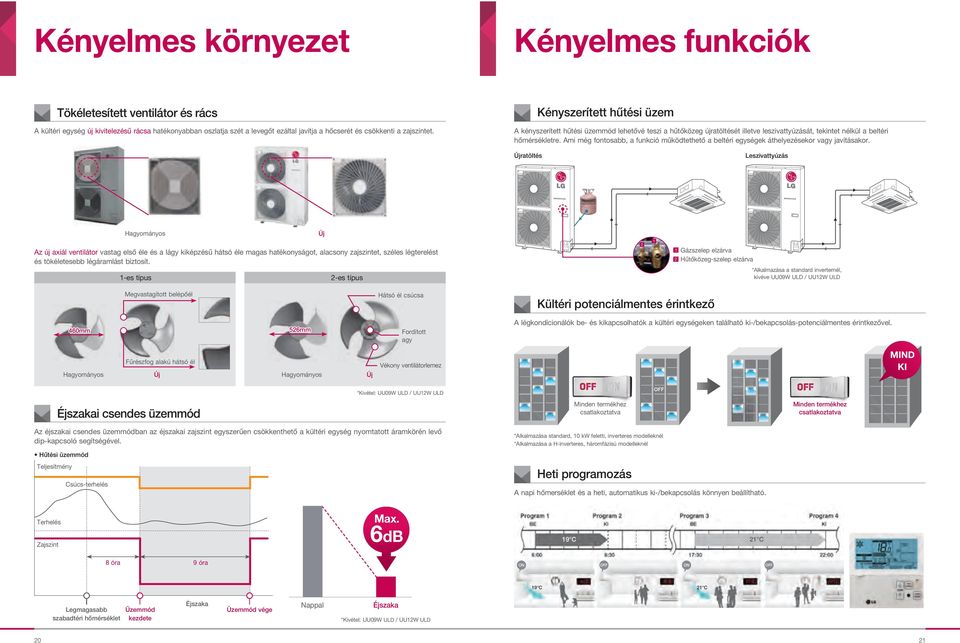

11 Kényelmes környezet Kényelmes funkciók Tökéletesített ventilátor és rács hatékonyabban oszlatja szét a levegőt ezáltal javítja a hőcserét és csökkenti a zajszintet. Kényszerített hűtési üzem hőmérsékletre. Ami még fontosabb, a funkció működtethető a beltéri egységek áthelyezésekor vagy javításakor. Újratöltés Leszivattyúzás vastag első éle és a lágy kiképzésű hátsó éle magas hatékonyságot, alacsony zajszintet, széles légterelést és tökéletesebb légáramlást biztosít. Új Gázszelep elzárva * Alkalmazása a standard inverternél, Megvastagított belépőél Kültéri potenciálmentes érintkező Fordított agy ALL OFF Új Új MIND KI OFF Éjszakai csendes üzemmód Teljesítmény Minden termékhez csatlakoztatva Heti programozás Minden termékhez csatlakoztatva Terhelés Zajszint Max. 6dB 19 C 21 C 8 óra 9 óra ON OFF ON OFF 19 C 21 C Legmagasabb szabadtéri hőmérséklet Üzemmód kezdete Éjszaka Üzemmód vége Éjszaka 20 21

12 Álmennyezeti kazettás Széles légáram Álmennyezeti kazettás biztosítanak. 80mm Wider Szélesebb 567mm 487mm Légterelési holtterek mind a 4 sarokban. 27 C 15 C LG kazettás 27 C Egyenletes légterelés 15 C Független lamella-működés 1 lépés 20º 30º 40º 50º 60º 6 lépés 70º Közvetlen légáramlás Közvetett légáramlás Minden lamella működik 22 23

13 Álmennyezeti kazettás Csökkentett zajkibocsátás Csökkentett rezgés Egyszerű előlap-beszerelés Álmennyezeti kazettás köszönve a beltéri zajkibocsátás szintje alacsony. A rezgésgátló kivitelezés csökkenti a rezgészajokat. Nagyon alacsony Alacsony Közepes Nagy Max. AC Motor Befúvási szint DECA kialakítás alaplemezzel tervezve elvezető csövezetékben. Cseppvízszivárgás ellenőrzése beállítása A hűtőközeg-vezeték ellenőrzése és a függesztőszerelvény beállítása Levehető sarkok Cseppvízszivárgás ellenőrzése és függesztőszerelvény beállítása BLDC Motor Függesztőszerelvény beállítása Függesztőszerelvény beállítása 70% 90% 100% 110% 130% Változtatható légáram-tartomány Magas-mennyezeti üzemmód A mennyezeti elszíneződések meggátolása mennyezet elszíneződését. Termék Mennyezet 4.2m Légterelő lamella Mennyezeti elszíneződések A mennyezeti elszíneződések meggátolása Termék Mennyezet Automatikus rácsemelő egység A szűrő könnyen tisztítható a rács felemelésével. Automatikus szintbeállítás Leeresztés tárolása a memóriában Légterelő lamella 24 25

14 Inverter Inverter Álmennyezeti kazettás Beltéri egység UT12H NP1 UT18H NP1 UT21H NN1 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Modell Dekorpanel Szín Méretek mm kg Kültéri egység UU12WH UE1 UU18WH UE1 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 1,250 2,000 2,200 2, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 30 5 ~ 50 5 ~ 50 5 ~ 50 m Folyadék ø ø ø ø Gáz ø ø ø ø Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Modell Dekorpanel Szín Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø Gáz ø ø ø 26 27

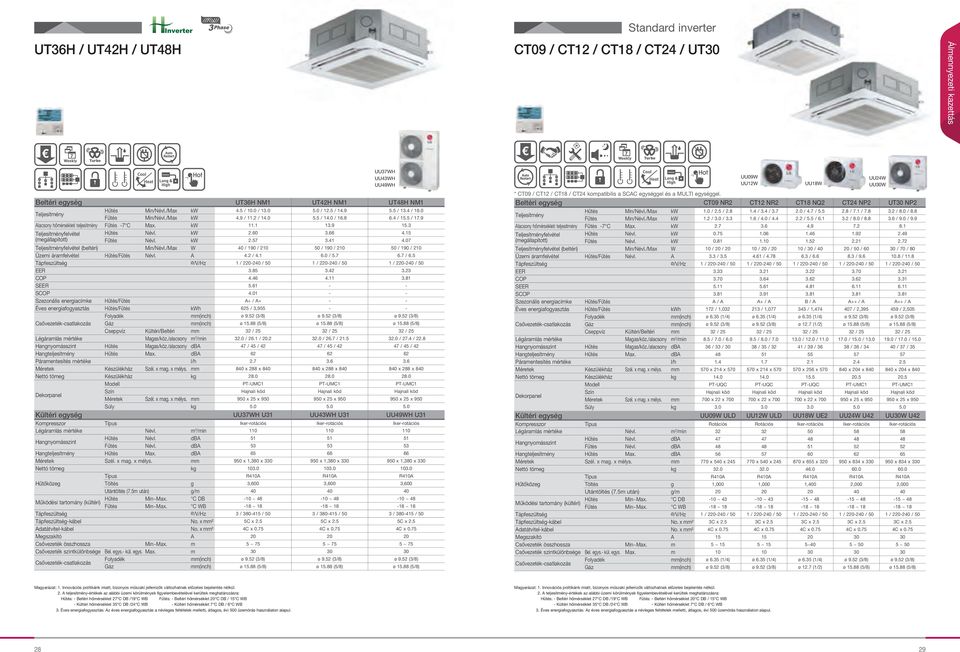

15 Inverter Standard inverter Álmennyezeti kazettás Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Modell Dekorpanel Szín Méretek mm kg Kültéri egység UU37WH U31 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø Gáz ø ø ø Beltéri egység CT09 NR2 CT12 NR2 CT18 NQ2 UT30 NP2 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø ø Gáz ø ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Modell Dekorpanel Szín Méretek mm kg Kültéri egység UU09W ULD UU12W ULD UU18W UE2 Kompresszor Típus Rotációs Rotációs Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A R410A Töltés g 1,000 1,000 1,400 2,000 2, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 15 5 ~ 15 5~40 5 ~ 50 5 ~ 50 m Folyadék ø ø ø ø ø Gáz ø ø ø ø ø 28 29

16 Standard inverter Standard inverter Álmennyezeti kazettás Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Modell Dekorpanel Szín Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 2,800 3,400 3,400 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø ø Gáz ø ø ø ø Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Modell Dekorpanel Szín Méretek mm kg Kültéri egység UU37W UO2 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 2,800 3,400 3,400 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø ø Gáz ø ø ø ø 30 31

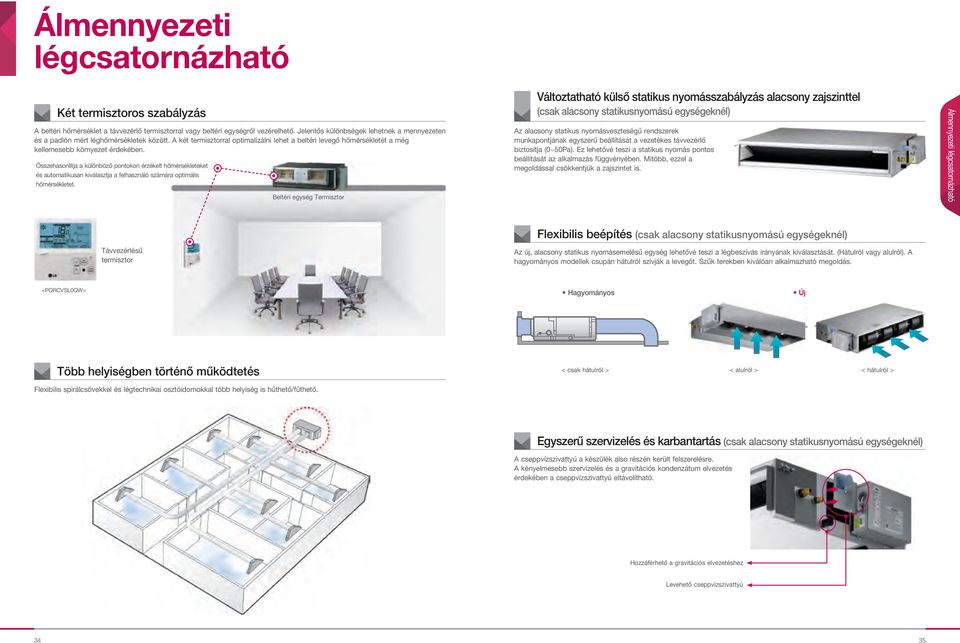

17 Álmennyezeti légcsatornázható Külső statikus nyomás szabályozása A BLDC motor és az alacsony zajszintű ventilátor alkalmazása lehetővé teszi azt, hogy a levegőmennyiség könnyen szabályozható egy Légmennyiség H M L Álmennyezeti légcsatornázható H M L Külső statikus nyomás Nagy emelőmagasságú cseppvízszivattyú Tökéletes megoldás a cseppvízelvezetéshez. Cső felfüggesztése Cseppvízelvezető esése (1/50~1/100) Kondenzátum elvezetés 450mm Nagy emelőmagasságú cseppvízszivattyú Csatornázható egység Cseppvízszivattyú 700mm Alacsony statikus Magas statikus Standard inverter Standard inverter Tartalmazza Tartalmazza Kiegészítő 300mm Flexibilis cseppvízcső 32 33

18 Álmennyezeti légcsatornázható Két termisztoros szabályzás és a padlón mért léghőmérsékletek között. A két termisztorral optimalizálni lehet a beltéri levegő hőmérsékletét a még kellemesebb környezet érdekében. és automatikusan kiválasztja a felhasználó számára optimális hőmérsékletet. Beltéri egység Termisztor Változtatható külső statikus nyomásszabályzás alacsony zajszinttel (csak alacsony statikusnyomású egységeknél) Az alacsony statikus nyomásveszteségű rendszerek munkapontjának egyszerű beállítását a vezetékes távvezérlő Álmennyezeti légcsatornázható Távvezérlésű termisztor Flexibilis beépítés (csak alacsony statikusnyomású egységeknél) hagyományos modellek csupán hátulról szívják a levegőt. Szűk terekben kiválóan alkalmazható megoldás. Több helyiségben történő működtetés < csak hátulról > < alulról > < hátulról > Egyszerű szervizelés és karbantartás (csak alacsony statikusnyomású egységeknél) A kényelmesebb szervizelés és a gravitációs kondenzátum elvezetés 34 35

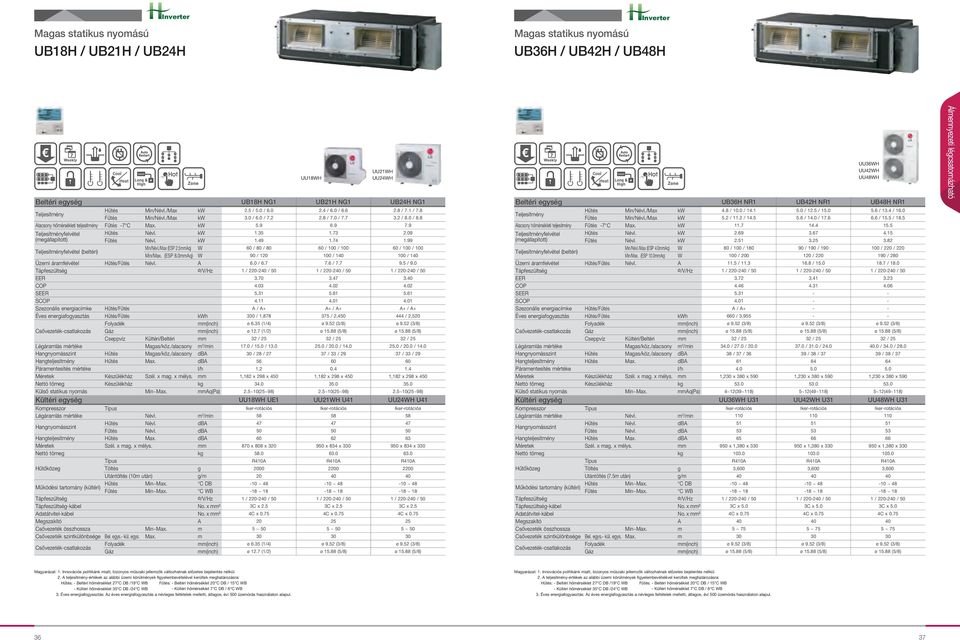

19 Inverter Magas statikus nyomású Magas statikus nyomású Inverter Beltéri egység UB18H NG1 UB21H NG1 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU18WH UE1 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 50 5 ~ 50 m Folyadék ø ø ø Gáz ø ø ø Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø Gáz ø ø ø Álmennyezeti légcsatornázható 36 37

20 Magas statikus nyomású Inverter Magas statikus nyomású Standard inverter Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU37WH U31 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5~75 5~75 5~75 m Folyadék ø ø ø Gáz ø ø ø Beltéri egység CB18 NH2 UB30 NG2 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU18W UE2 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 1,400 2,000 2, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5~40 5~50 5~50 m Folyadék ø ø ø Gáz ø ø ø Álmennyezeti légcsatornázható 38 39

21 Magas statikus nyomású Standard inverter Magas statikus nyomású Standard inverter Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 2,800 3,400 3,400 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø ø Gáz ø ø ø ø Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU37W UO2 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 2,800 3,400 3,400 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø ø Gáz ø ø ø ø Álmennyezeti légcsatornázható 40 41

22 Alacsony statikus nyomású Standard inverter Alacsony statikus nyomású Standard inverter Beltéri egység CB09L N12 CB12L N22 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø Gáz ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU09W ULD UU12W ULD Kompresszor Típus Rotációs Rotációs Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A Töltés g 1,000 1, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5~15 5~15 m Folyadék ø ø Gáz ø ø Beltéri egység CB18L N22 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø Gáz ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU18W UE2 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A Töltés g 1,400 2, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5~40 5~50 m Folyadék Gáz Álmennyezeti légcsatornázható 42 43

23 és mennyezeti Mennyezetre vagy parapetre szerelhető beltéri egységek Flexibilis beépítés Légáram-szabályozás 100º Hűtés 80º Lezárva Fűtés 93º Fűtés 63º Lezárva 44 45

24 Mennyezetre és parapetre szerelhető beltéri egységek Mennyezeti beépítés Inverter Két termisztoros szabályzás és a padlón mért léghőmérsékletek között. A két termisztorral optimalizálni lehet a beltéri levegő hőmérsékletét a még kellemesebb környezet érdekében. és automatikusan kiválasztja a felhasználó számára optimális hőmérsékletet. Távvezérlésű termisztor Könnyen cserélhető szűrő vagy cserélhető. Szűrőcserejelző Beltéri egység Termisztor Távvezérlő Beltéri egység UV12H NJ1 UV18H NJ1 UV21H NK1 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU12WH UE1 UU18WH UE1 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 1,250 2,000 2,200 2, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 30 5 ~ 50 5 ~ 50 5 ~ 50 m Folyadék ø ø ø ø Gáz ø ø ø ø és mennyezeti Könnyen cserélhető szűrő 46 47

25 Mennyezeti beépítés Inverter Mennyezeti beépítés Inverter Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø Gáz ø ø ø Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU37WH U31 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø Gáz ø ø ø és mennyezeti 48 49

26 Mennyezetre és parapetre Standard inverter Mennyezeti beépítés Standard inverter Beltéri egység CV09 NE2 CV12 NE2 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø Gáz ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU09W ULD UU12W ULD Kompresszor Típus Rotációs Rotációs Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A Töltés g 1,000 1, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 15 5 ~ 15 m Folyadék ø ø Gáz ø ø Beltéri egység CV18 NJ2 UV30 NJ2 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU18W UE2 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 1,400 2,000 2, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5~40 5 ~ 50 5 ~ 50 m Folyadék ø ø ø Gáz ø ø ø és mennyezeti 50 51

27 Standard inverter Standard inverter Mennyezeti beépítés Mennyezeti beépítés Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 2,800 3,400 3,400 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø ø Gáz ø ø ø ø Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø ø Gáz ø ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU37W UO2 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A R410A Töltés g 2,800 3,400 3,400 3, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 50 5 ~ 75 5 ~ 75 5 ~ 75 m Folyadék ø ø ø ø Gáz ø ø ø ø és mennyezeti 52 53

28 Konzol beltéri egységek Optimalizált légszállítás hűtésnél és fűtésnél irányítja a szobahőmérséklet kiegyenlítése érdekében. Gyors padlófűtés A konzol légkondícionálók gyors és nagy teljesítményt így a kívánt hőmérséklet gyorsan elérhető. 27 C 15 C A termék LG LG padlófűtés-üzemmód Konzol beltéri egységek Befűtéshez 12 perc 30 mp 50 perc 9 perc 30 mp 8 perc 40 mp A légáram irányának beállítását a légterelő lamellák 5 lépéses szabályozása teszi lehetővé. 4. lépés 5. lépés 3. lépés 2. lépés 1. lépés 54 55

29 Konzol beltéri egységek Konzol beltéri egységek Standard inverter Egészségesebb levegő (3-lépcsős levegőszűrő rendszer) 1. lépcső: továbbfejlesztett előszűrő és a penészgombát fogja fel. 2. lépcső: allergénbiztos szűrő felbontó enzimeket tartalmaz. A szűrőn áthaladó levegőben lévő allergének megtapadnak a szűrőn, mely hatástalanítja őket. 3. lépcső: Plazma ion generátor A sterilizált ion generátor kb. 1,2 millió iont bocsát ki a levegőben lebegő káros anyagok lekötésére. Könnyű beszerelés és szervizelés 3 Beltéri egység CQ09 NA0 CQ12 NA0 CQ18 NA0 Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø ø Gáz ø ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU09W ULD UU12W ULD UU18W UE2 Kompresszor Típus Rotációs Rotációs Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 1,000 1,000 1, C DB Fűtés ø Megszakító A Csővezeték összhossza m 5 ~ 15 5 ~ 15 5~40 m Folyadék ø ø ø Gáz ø ø ø Konzol beltéri egységek

30 Oszlopklímák Oszlopklímák Standard inverter Elegáns kivitelezés jelentek otthona vagy irodája modern belterének megteremtéséhez. Gyors reakció A nagy teljesítményű hűtés azt jelenti, hogy a kívánt hőmérséklet gyorsabban elérhető. A nagy teljesítményű fűtésnél a légáramlási szög optimalizált a gyorsabb befűtés érdekében. 3 perc Beltéri hőm. 20 mp. Beltéri hőm. 33 C Hathatós légáram 4 perc 10 mp. 12 C Új légsebesség és légmennyiség azt jelenti, hogy a légáram akár a berendezéstől számított 20 m távolságban is érezhető. Légáram távolsága 20 m 7 perc 10 mp. Új 20m 8 perc 50 mp. Beltéri egység Teljesítmény Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel Fűtés Üzemi áramfelvétel A ø EER SEER Szezonális energiacímke Folyadék ø ø Gáz ø ø Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A Töltés g C DB Fűtés ø Megszakító A Csővezeték összhossza m m Folyadék ø ø Gáz ø ø 58 59

31 Synchro üzemelés Synchro 2 elágazás 3 elágazás PMUB11A PMUB111A PMUB1111A Synchro IDU : BELTÉRI EGYSÉG ODU : KÜLTÉRI EGYSÉG BD : ELAGÁZÁS-ELOSZTÓ EGYSÉG Kültéri egységek Teljesítmény (kw) Hűtés Fűtés Kazettás Beltéri egységek kombinációs lehetőségei Beépítési lehetőségek Duo Trio Kvartet Légcsatornázható Mennyezetre és parapetre szerelhető Kazettás Légcsatornázható Mennyezetre és parapetre szerelhető Kazettás Légcsatornázható Mennyezetre és parapetre szerelhető IDU ODU BD IDU ODU BD IDU IDU IDU BD IDU IDU IDU IDU ODU Távvezérlő Kiegészítők Elosztó idom Elosztó idomok Modell Beltéri egység Beltéri teljesítmény aránya (%) 2 egység 3 egység 4 egység * A mennyezetre és parapetre szerelhető beltéri egységeknél a 60 61

32 Inverter Inverter Rendszer típus Beltéri modell Beltéri egység Teljesítmény Fűtés Teljesítményfelvétel Fűtés *Lásd a kombinációs táblázatot! Üzemi áramfelvétel A ø EER *Lásd az egyes beltéri egységek műszaki adatait! Folyadék Gáz Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3,600 Lásd a Termékadatokra vonatkozó kézikönyvet vagy a Beszerelési kézikönyvet! C DB Fűtés ø Megszakító A Folyadék ø ø ø Gáz ø ø ø m Fővezeték m csővezeték hossza Leágazások összhossza m Leágazások egyenként m m Bel. egys.~bel. egys. m Rendszer típus Beltéri modell Beltéri egység Teljesítmény Fűtés Teljesítményfelvétel Fűtés *Lásd a kombinációs táblázatot! Üzemi áramfelvétel A ø EER *Lásd az egyes beltéri egységek műszaki adatait! Folyadék Gáz Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység UU37WH U31 Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,600 3,600 3,600 Lásd a Termékadatokra vonatkozó kézikönyvet vagy a Beszerelési kézikönyvet! C DB Fűtés ø Megszakító A Folyadék ø ø ø Gáz ø ø ø m Fővezeték m csővezeték hossza Leágazások összhossza m Leágazások egyenként m m Bel. egys.~bel. egys. m

33 Standard inverter Standard inverter Rendszer típus Beltéri modell Beltéri egység Teljesítmény Fűtés Teljesítményfelvétel Fűtés *Lásd a kombinációs táblázatot! Üzemi áramfelvétel A ø EER *Lásd az egyes beltéri egységek műszaki adatait! Folyadék Gáz Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,400 3,400 3,400 Lásd a Termékadatokra vonatkozó kézikönyvet vagy a Beszerelési kézikönyvet! C DB Fűtés ø Megszakító A Folyadék ø ø ø Gáz ø ø ø m Fővezeték m csővezeték hossza Leágazások összhossza m Leágazások egyenként m m Bel. egys.~bel. egys. m Rendszer típus Beltéri modell Beltéri egység Teljesítmény Fűtés Teljesítményfelvétel Fűtés *Lásd a kombinációs táblázatot! Üzemi áramfelvétel A ø EER *Lásd az egyes beltéri egységek műszaki adatait! Folyadék Gáz Cseppvíz mm Légáramlás mértéke m 3 dba dba Méretek mm kg Kültéri egység Kompresszor Típus Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A R410A Töltés g 3,400 3,400 3,400 Lásd a Termékadatokra vonatkozó kézikönyvet vagy a Beszerelési kézikönyvet! C DB Fűtés ø Megszakító A Folyadék ø ø ø Gáz ø ø ø m Fővezeték m csővezeték hossza Leágazások összhossza m Leágazások egyenként m m Bel. egys.~bel. egys. m

34 ÁLMENNYEZETI KAZETTÁS CT24 EG) LK*' EG) LK()? EG( LK(/? EG( R (Air outlet hole) CT09 EI) CT12 EI) 500 (Air outlet hole) %FLPSBUÓW FMąMBQ 15 62$ -ÏHCFT[ÓWØ SÈDT -ÏHLJGVWØ EÓT[SÈDT (È[DTąDTBUMBLP[ÈT 'PMZBEÏLDTą DTBUMBLP[ÈT $TFQQWÓ[DTąDTBUMBLP[ÈT 5ÈQGFT[àMUTÏH DTBUMBLP[Ø 'SJTT MFWFHą DTBUMBLP[Ø 950 Az elem megnevezése %FLPSBUÓW FMąMBQ 15 6.$ -ÏHCFT[ÓWØ SÈDT -ÏHLJGVWØ EÓT[SÈDT (È[DTąDTBUMBLP[ÈT 'PMZBEÏLDTą DTBUMBLP[ÈT $TFQQWÓ[DTąDTBUMBLP[ÈT 5ÈQGFT[àMUTÏH DTBUMBLP[Ø 'SJTT MFWFHą DTBUMBLP[Ø LK*- EE) LK)(? EE( LK)+? EE( R20 Méretek 500 (Air outlet hole) CT18 EH) Az elem megnevezése ÏSUÏLFHZTÏH NN 618.ÏSUÏLFHZTÏH NN 500 (Air outlet hole).ïsuïlfhztïh NN.ÏSUÏLFHZTÏH NN Az elem megnevezése %FLPSBUÓW FMąMBQ 15 62$ -ÏHCFT[ÓWØ SÈDT -ÏHLJGVWØ EÓT[SÈDT (È[DTąDTBUMBLP[ÈT 'PMZBEÏLDTą DTBUMBLP[ÈT $TFQQWÓ[DTąDTBUMBLP[ÈT 5ÈQGFT[àMUTÏH DTBUMBLP[Ø 'SJTT MFWFHą DTBUMBLP[Ø Az elem megnevezése %FLPSBUÓW FMąMBQ 15 6.$ -ÏHCFT[ÓWØ SÈDT -ÏHLJGVWØ EÓT[SÈDT (È[DTąDTBUMBLP[ÈT 'PMZBEÏLDTą DTBUMBLP[ÈT $TFQQWÓ[DTąDTBUMBLP[ÈT 5ÈQGFT[àMUTÏH DTBUMBLP[Ø 'SJTT MFWFHą DTBUMBLP[Ø 67

35 ÁLMENNYEZETI KAZETTÁS ÁLMENNYEZETI LÉGCSATORNÁZHATÓ , R (Air outlet hole) ø , Az elem megnevezése (Air outlet hole) Az elem megnevezése , ÁLMENNYEZETI LÉGCSATORNÁZHATÓ CB18 20 CB R Méretek Az elem megnevezése Az elem megnevezése

36 ÁLMENNYEZETI LÉGCSATORNÁZHATÓ 5 CB09L CB24L 20 1, Az elem megnevezése Az elem megnevezése CB12L CB18L ,133 1,100 1,174 Méretek 933 Az elem megnevezése

37 MENNYEZETI/PARAPETES ÉS MENNYEZETI Az elem megnevezése 1 4 Az elem megnevezése 1 Az elem megnevezése Az elem megnevezése 1 Méretek 72 73

38 KONZOL BELTÉRI EGYSÉGEK UNIVERZÁLIS KÜLTÉRI EGYSÉGEK CQ09 CQ12 CQ18 Az elem megnevezése 1 Az elem megnevezése OSZLOPKLÍMÁK ,840 Méretek Az elem megnevezése Az elem megnevezése

39 UNIVERZÁLIS KÜLTÉRI EGYSÉGEK 3 4 Támaszték 1 2 Az elem megnevezése Az elem megnevezése Támaszték 1 2 Méretek 1146 Az elem megnevezése Az elem megnevezése

40 MULTI KÜLTÉRI EGYSÉGEK BELTÉRI EGYSÉGEK KIEGÉSZÍTŐK KOMBINÁCIÓS TÁBLÁZAT

41 MULTI SPLIT Széles választék egység több mint 2000 kombinációt tesz lehetővé. Kombináció többféle beltéri egységgel. Típus Bel. egys. száma Tápellátás Rendszerkialakítási példa Típus Álmennyezeti kazettás Álmennyezeti légcsatornázható mennyezeti Konzol ø Standard ø Deluxe Standard ø Mirror ø Deluxe Standard ø ø Mirror Gallery ø Deluxe Standard ø Típus Elosztódoboz típusa Bel. egys. száma Tápellátás Rendszerkialakítási példa Mirror Gallery ø Deluxe Standard ø ø 3ø Mirror Deluxe Standard ø 3ø Mirror

42 Magasfokú energiahatékonyság 2 1 Magasfokú hatékonyság SEER Nagy hatékonyságú hőcserélő BLDC ventilátormotors technológia 3 A forradalmi inverteres technológia nagy dícsekedhet minimális energifogyasztás mellett. 3 4 Készenléti üzemmód Nagy teljesítményű, szénkefe nélküli, egyenáramú (BLDC) kompresszor 4 Nagy teljesítményű, szénkefe nélküli, egyenáramú (BLDC) kompresszor szezonális hatékonyságát is optimalizáltuk. Üzemi frekvencia EER Tökéletesített hőcserélő Széles légterelő lamellák megnöveli a hőcserélő hatékonyságát. javult. 8% 4% Frekvencia Új Koncentrált tekercselés Hagyományos Egyenletesen elosztott tekercselés 128% Fűtés Fűtés 100% 100% 123% Új Széles légterelő lamellák Hagyományos Hagyományos Új Egyenletes elosztás Hőcserélési arány (%) BLDC ventilátormotoros technológia Hatékonyság (%) % növekedés 20% növekedés Készenléti üzemmód 90% 20 BLDC ventilátormotor ,000 Motorsebesség (fordulatszám) Hagyományos Új 82 83

43 Magasfokú üzemi megbízhatóság Nyomásérzékelő Hőmérséklet-érzékelő Gyors Széles Magasfokú megbízhatóság a nyomásszabályzó révén Ideális megoldás szerver-szobák számára Hőmérséklet + Nyomásszabályozás Nyomásérzékelő Beltér hőmérséklete ( C) -10 C Hűtés kívánt hőmérséklet és a csővezeték hossza alapján számolja ki. gyorsabb és pontosabb reakció érdekében. 30 Fűtés Heating gépházak és konyhák számára. 23 Gyors működési reakció Kimenő hőmérséklet ( C) 40 44% 44%-kal gyorsabb Alacsony szobahőmérsékletszabályzás Hűtés Kültéri hőmérséklet ( C) A beltéri környezet kényelmének kialakítása gyorsabb és pontosabb. hűtési tartomány: 10~43 C 3 5 Idő 84 85

44 Költség- és energiamegtakarítás Csendes üzemmód Csúcsáram-szabályozás Éjszakai csendes üzemmód Az energiaköltségeket akkor tudjuk csökkenteni, ha ezt az miatt. Limited Current Energiamegtakarítás Levágási szint Teljesítmény Terhelés 3dB Zajszint Üzemmód-zár 8 óra 9 óra Legmagasabb szabadtéri hőmérséklet Üzemmód kezdete Éjszaka Üzemmód vége Éjszaka BE Tökéletesített ventilátor és rács hatékonyabban oszlatja szét a levegőt ezáltal javítja a hőcserét és csökkenti a zajszintet *A feltételek országonként változhatnak. Energiamegtakarítás kis helyiségekben Új Az előírások mind vastagabb falak építését irányozzák elő és a szigetelés is tökéletesedik, ezért az LG hatékony megoldásokat kínál kis terek számára. vastag első éle és a lágy kiképzésű hátsó éle magas hatékonyságot, alacsony zajszintet, széles légterelést és tökéletesebb légáramlást biztosít. 1.5 kw 1.5 kw Megvastagított belépőél Új Fordított agy Új *Kivétel: 86 87

45 Könnyű beépítés és karbantartás Kompakt méretek és pehelykönnyű tömeg Bekötési hiba ellenőrzése vezetékbekötési hibák ellenőrzésére fordítandó időt. Átlag 10% Átlag 4% Méret:19% Magasság: 153mm Nettó tömeg: 24% Hűtőközeg: 20% Elektromos vezetékek 1 OK Hiba Hagyományos Új Hagyományos Új 3 Belső támaszték csökkentek. Ez tette lehetővé az egység és a fal közötti távolság csökkentését. A könnyen hozzáférhető szervízszelep 153mm Szervizszelep Nyomtatott áramkör-követés 9 csavar 3 csavar 80mm 25mm Szervizszelep 88 89

46 Könnyű beépítés és karbantartás Flexibilis kombináció Kényszerített hűtési üzem Ami még fontosabb, a funkció működtetthető a beltéri egységek áthelyezésekor vagy javításakor. Hosszú és nagy szintkülönbségű csövezési lehetőség 1) Utántöltés 2) Leszivattyúzás *Több csővezetékes típus Csővezeték hossza (m) MU3M19 MU2M17 MU3M21 Összesen L1 Beltéri egység L1 Megengedett emelés C Gázszelep elzárva *Elosztó doboz típusa Csővezeték hossza (m) Beltéri egység L2 Beltéri egység L3 Elosztó A B LG MV Leágazások egyenként Megengedett emelés Beltér Beltér Beltéri egység infó Ciklusok és szelepek Kevesebb mint 10 emelet esetén Indítószerk. infó Érzékelők és elektr. Kültéri egység infó Beltéri teljesítmény-kombinációk segítségével, az összesített adatokat pedig grafikonok mutatják. A szakember könnyen ellenőrízheti a meghibásodást az Hiba-kijelző Tartalom kombináció 167% 2.6 kombináció 163% 3.5 kombináció 160%

47 Flexibilis kombináció Kültéri egységek Különböző kombinációk Légcsatornázható, alacsony Mennyezetre és parapetre; Mennyezeti beépítés Standard 14 Több mint 2000 kombináció Légcsatornázható, magas Konzol beltéri egységek 41 beltéri egység Artcool Mirror Kompatibilis beltéri egységek Kompatibilis beltéri egységek MULTI Kültéri egységek 92 93

48 CH08 CH08 Kültéri egység MU2M17 UL2 Kompresszor Típus Teljesítmény * Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel * Fűtés Üzemi áramfelvétel A Fűtés A EER SEER Szezonális energiacímke Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A Töltés g 1,400 1, C DB Fűtés ø 3C 2.5 3C 2.5 4C C 0.75 Megszakító A Csővezeték összhossza m Csővezeték hossza elágazásonként m Csővezeték m m Folyadék ø ø Gáz ø ø Kültéri egység MU3M19 UE2 MU3M21 UE2 Kompresszor Típus Teljesítmény * Fűtés Alacsony hőmérsékleti teljesítmény Teljesítményfelvétel * Fűtés Üzemi áramfelvétel A Fűtés A EER SEER Szezonális energiacímke Légáramlás mértéke m dba Fűtés dba dba Méretek mm kg Típus R410A R410A Töltés g 1,700 1, C DB Fűtés ø 3C 2.5 3C 2.5 4C C 0.75 Megszakító A Csővezeték összhossza m Csővezeték hossza elágazásonként m Csővezeték m m Folyadék ø ø Gáz ø ø 2. *: Lásd a Kombinációs táblázatot! 4. Legalább két beltéri egységet kell összekötni. 2. *: Lásd a Kombinációs táblázatot! 4. Legalább két beltéri egységet kell összekötni
