1 Mérési jegyzőkönyv Megbízó neve: Szélmalom Kábeltévé Rt Megbízó székhelye: 6791 Szeged-Kiskundorozsma Széksósi út 12 Megbízott neve: Mikro Four Kft Megbízott székhelye: 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. Megbízás tárgya: Szeged-Kiskundorozsma, Szegvár és Szatymaz kábeltelevízió hálózat műszaki szolgáltatásminőségi mutatóinak mérése Tartalom: Mérési módszer ismertetése Átnézeti térképek Mérési lapok Mérési lapok összefoglalója Spektrumképek Kalibrációs jegyzőkönyv másolata Mérőműszer típusa: Sunrise Telecom AT2500RQ3 Mérőműszer gyári száma: Kalibrálva: ig CC6577 szám alatt A jegyzőkönyv sorszáma: µ Kelt: december 29. Aláírás µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 1

Megbízás tárgya: Szeged-Kiskundorozsma, Szegvár és Szatymaz kábeltelevízió hálózat műszaki szolgáltatásminőségi mutatóinak mérése Tartalom: Mérési módszer ismertetése Átnézeti

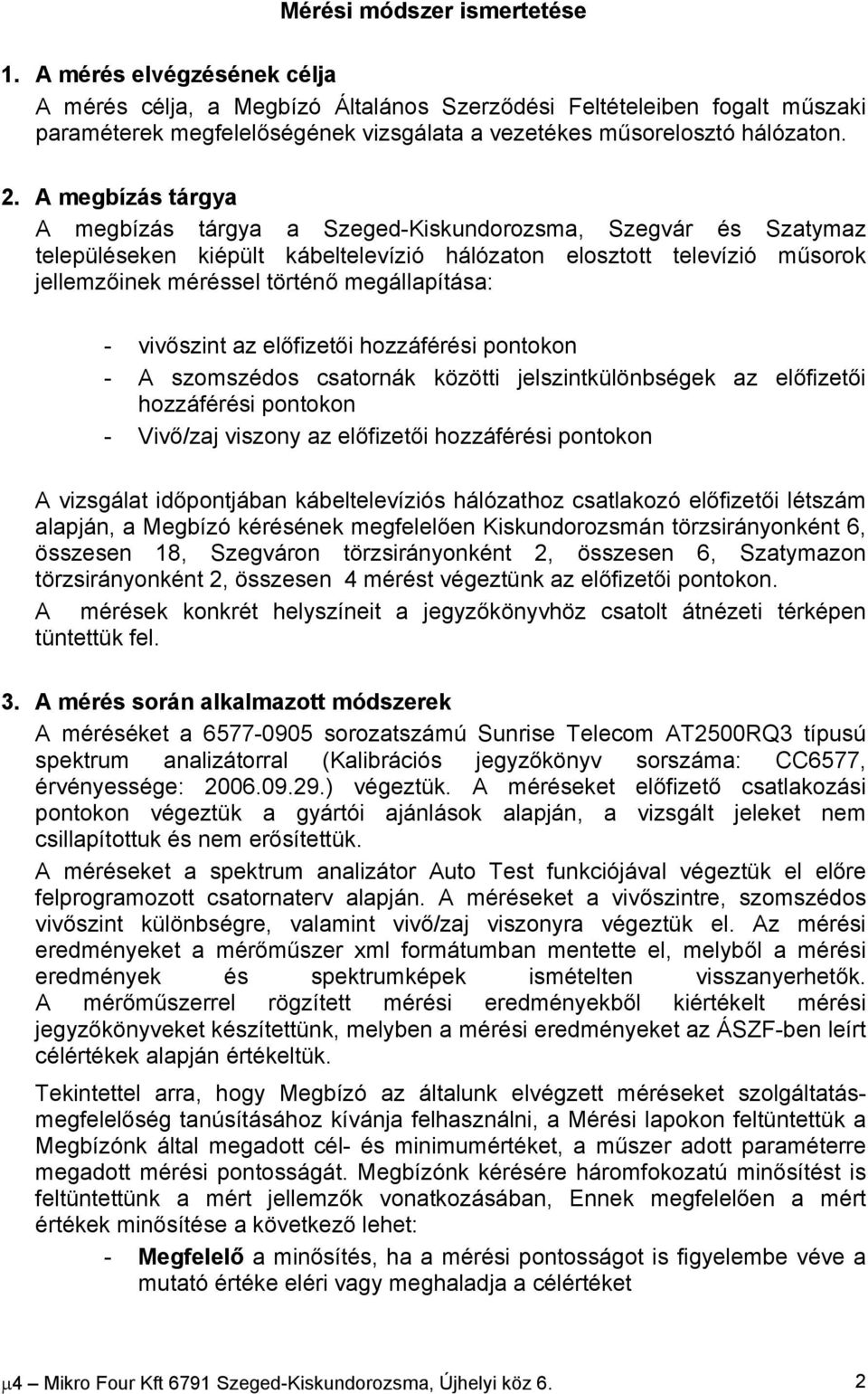

2 Mérési módszer ismertetése 1. A mérés elvégzésének célja A mérés célja, a Megbízó Általános Szerződési Feltételeiben fogalt műszaki paraméterek megfelelőségének vizsgálata a vezetékes műsorelosztó hálózaton. 2. A megbízás tárgya A megbízás tárgya a Szeged-Kiskundorozsma, Szegvár és Szatymaz településeken kiépült kábeltelevízió hálózaton elosztott televízió műsorok jellemzőinek méréssel történő megállapítása: - vivőszint az előfizetői hozzáférési pontokon - A szomszédos csatornák közötti jelszintkülönbségek az előfizetői hozzáférési pontokon - Vivő/zaj viszony az előfizetői hozzáférési pontokon A vizsgálat időpontjában kábeltelevíziós hálózathoz csatlakozó előfizetői létszám alapján, a Megbízó kérésének megfelelően Kiskundorozsmán törzsirányonként 6, összesen 18, Szegváron törzsirányonként 2, összesen 6, Szatymazon törzsirányonként 2, összesen 4 mérést végeztünk az előfizetői pontokon. A mérések konkrét helyszíneit a jegyzőkönyvhöz csatolt átnézeti térképen tüntettük fel. 3. A mérés során alkalmazott módszerek A méréséket a sorozatszámú Sunrise Telecom AT2500RQ3 típusú spektrum analizátorral (Kalibrációs jegyzőkönyv sorszáma: CC6577, érvényessége: ) végeztük. A méréseket előfizető csatlakozási pontokon végeztük a gyártói ajánlások alapján, a vizsgált jeleket nem csillapítottuk és nem erősítettük. A méréseket a spektrum analizátor Auto Test funkciójával végeztük el előre felprogramozott csatornaterv alapján. A méréseket a vivőszintre, szomszédos vivőszint különbségre, valamint vivő/zaj viszonyra végeztük el. Az mérési eredményeket a mérőműszer xml formátumban mentette el, melyből a mérési eredmények és spektrumképek ismételten visszanyerhetők. A mérőműszerrel rögzített mérési eredményekből kiértékelt mérési jegyzőkönyveket készítettünk, melyben a mérési eredményeket az ÁSZF-ben leírt célértékek alapján értékeltük. Tekintettel arra, hogy Megbízó az általunk elvégzett méréseket szolgáltatásmegfelelőség tanúsításához kívánja felhasználni, a Mérési lapokon feltüntettük a Megbízónk által megadott cél- és minimumértéket, a műszer adott paraméterre megadott mérési pontosságát. Megbízónk kérésére háromfokozatú minősítést is feltüntettünk a mért jellemzők vonatkozásában, Ennek megfelelően a mért értékek minősítése a következő lehet: - Megfelelő a minősítés, ha a mérési pontosságot is figyelembe véve a mutató értéke eléri vagy meghaladja a célértéket µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 2

A megbízás tárgya A megbízás tárgya a Szeged-Kiskundorozsma, Szegvár és Szatymaz településeken kiépült kábeltelevízió hálózaton elosztott televízió műsorok jellemzőinek méréssel történő

3 - Csökkent értékű a minősítés, ha a mérési pontosságot is figyelembe véve a mutató értéke eléri vagy meghaladja a minimumértéket, de nem éri el a célértéket - Igénybe nem vehető a minősítés, ha a mérési pontosságot is figyelembe véve a mutató értéke nem éri el a minimumértéket Kiskundorozsmán két előfizető esetében a C12-es csatorna adatait az értékelésnél nem vettük figyelembe, mivel az Előfizetőnek nem volt előfizetése az HBO mozicsatorna műsorára. Hangsúlyozni szeretnénk, hogy Társaságunk nem tanúsító szervezet, ezért kizárólag a méréssel származtatott eredmények hitelességéért vállalunk felelősséget. A mért értékek alapján a minősítést a Megbízónak kell elvégeznie, amit a legegyszerűbben úgy tehet meg, hogy a mérési lapokat cégszerűen aláírja. 4. A Sunrise Telecom ajánlásai a mérésekkel kapcsolatban A Sunrise Telecom a vivő/zaj viszony (CNR) mérésével kapcsolatosan fogalmazott meg ajánlást. A mérés során nem kell külön előerősítést alkalmazni a mérés pontosságának biztosítására, mert a spektrum analizátor rendelkezik beépített előerősítővel. A mérés alatt kapuzott CNR mérést értünk. Kapuzott mérés végzéséhez egy üres sorra van szükség videojelfolyamban. A pontos mérés elvégzéséhez ezért először valamennyi televízió műsor esetében meg kell határozni legalább egy a videojelfolyamban található üres sort, amit a csatornatervben rögzíteni kell. 5. A vizsgálat körülményeinek rögzítése és a megismételhetőség biztosítása Társaságunk a mérési jegyzőkönyvet papír alapon, míg a csatornatervet a Sunrise Telecom által támogatott fájlformátumban Megbízó rendelkezésére bocsátja, így a vizsgálat megfelelő spektrum analizátorral megismételhető. µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 3

Előfizetőnek nem volt előfizetése az HBO mozicsatorna műsorára.

4 Mérési pontok (Szeged-Kiskundorozsma) Jelmagyarázat: Mérési pont µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 4

5 Mérési pontok (Szeged-Kiskundorozsma) Jelmagyarázat: Mérési pont µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 5

6 Mérési pontok (Szatymaz) Jelmagyarázat: Mérési pont µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 6

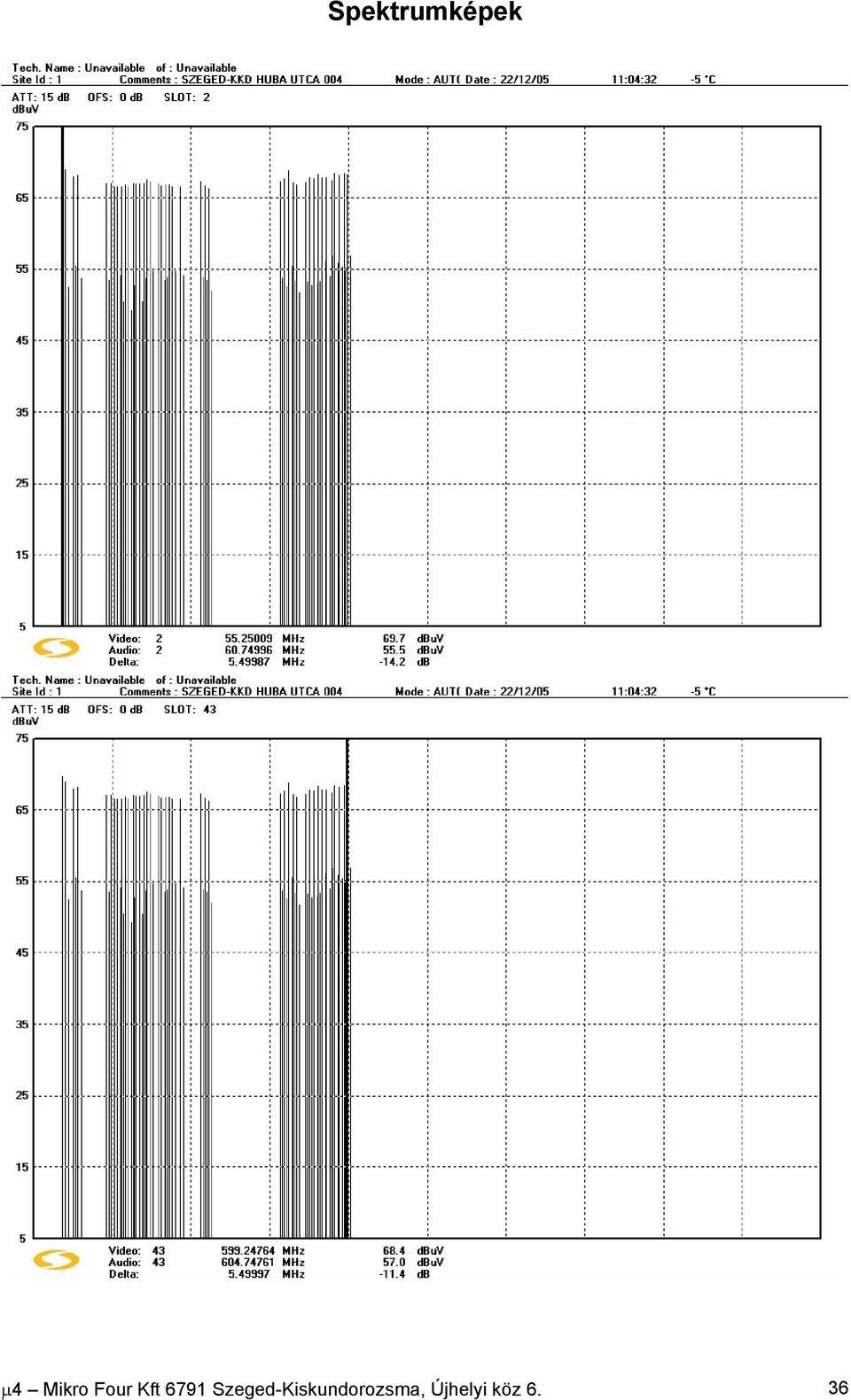

7 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 36

8 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 37

9 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 38

10 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 39

11 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 40

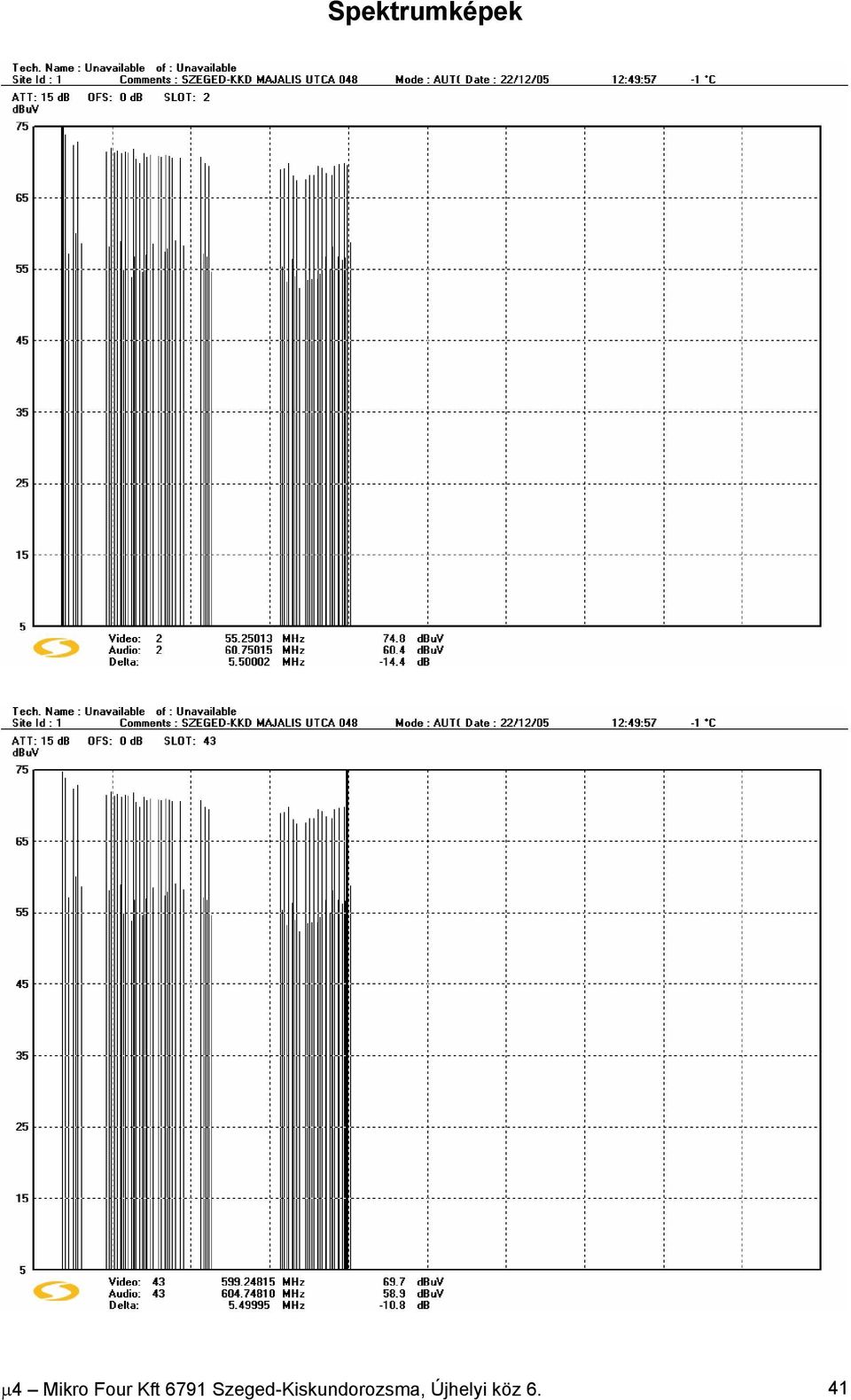

12 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 41

13 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 42

14 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 43

15 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 44

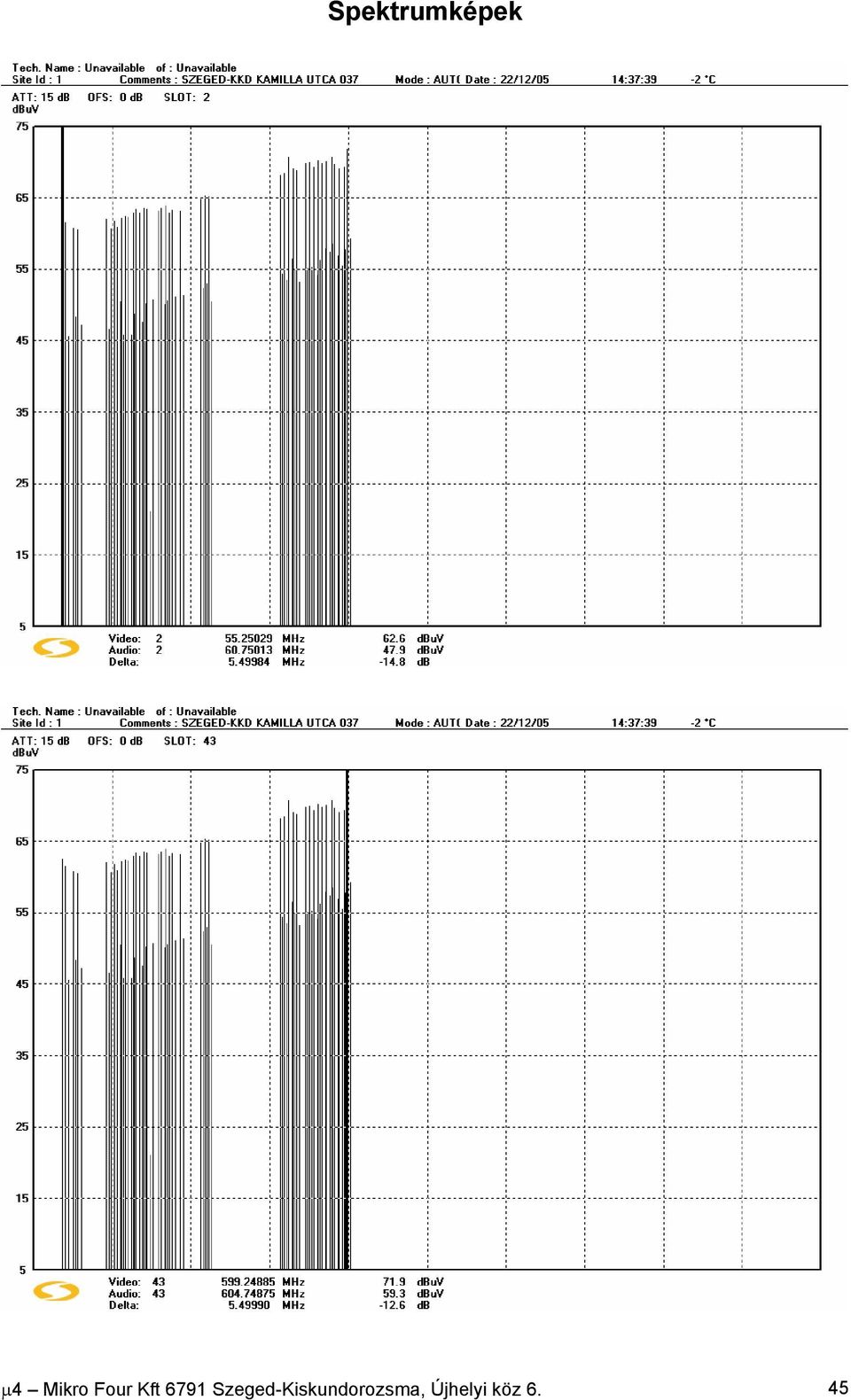

16 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 45

17 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 46

18 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 47

19 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 48

20 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 49

21 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 50

22 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 51

23 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 52

24 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 53

25 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 54

26 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 55

27 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 56

28 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 57

29 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 58

30 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 59

31 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 60

32 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 61

33 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 62

34 µ4 Mikro Four Kft 6791 Szeged-Kiskundorozsma, Újhelyi köz 6. 63
