Orvostechnikai implantátumok alapanyagaként alkalmazott acélok lézersugaras megmunkálása
|
|
- Kornélia Szekeresné
- 8 évvel ezelőtt
- Látták:
Átírás
1 Orvostechnikai implantátumok alapanyagaként alkalmazott acélok lézersugaras megmunkálása Készítette: Balogh Lajos MSc gépészmérnök hallgató Konzulens: Dr. Bitay Enikő Sapienta Erdélyi Magyar Tudományegyetem Nagy Péter Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki Kar Anyagtudomány és Technológia Tanszék 25/1

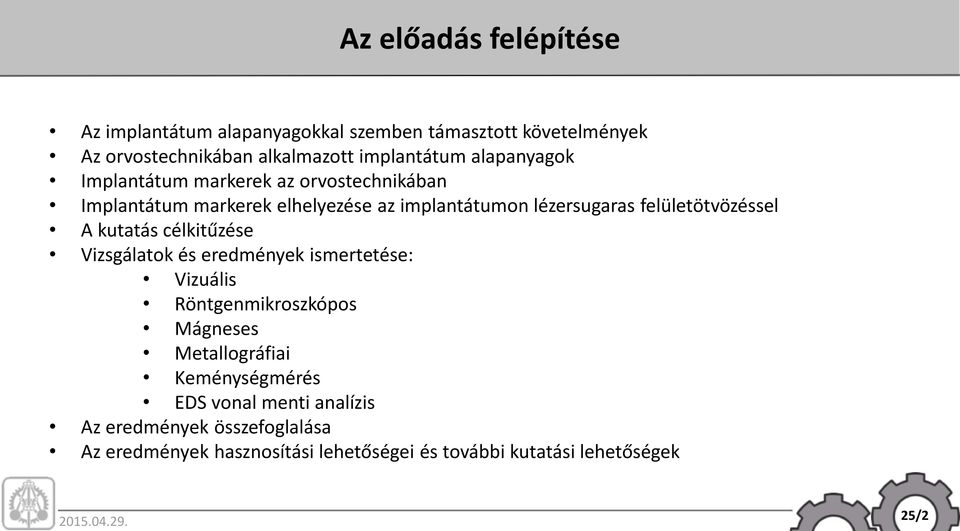

2 Az előadás felépítése Az implantátum alapanyagokkal szemben támasztott követelmények Az orvostechnikában alkalmazott implantátum alapanyagok Implantátum markerek az orvostechnikában Implantátum markerek elhelyezése az implantátumon lézersugaras felületötvözéssel A kutatás célkitűzése Vizsgálatok és eredmények ismertetése: Vizuális Röntgenmikroszkópos Mágneses Metallográfiai Keménységmérés EDS vonal menti analízis Az eredmények összefoglalása Az eredmények hasznosítási lehetőségei és további kutatási lehetőségek 25/2
3 Az implantátum alapanyagokkal szemben támasztott követelmények I. Az implantátumok termikus igénybevétele az emberi szervezetben kismértékű, azonban a kémiai, fiziológiai környezet (erősen korrozív testnedvek) és a biomechanikai környezet (ismétlődő igénybevételek) az alkalmazott alapanyag számára kritikus lehet Az implantátumoknak elsősorban biokompatibilisnek kell lenniük Az implantátum alapanyag a szervezettből nagymértékű idegentest reakciót (kilökődés) ne váltson ki Az alkalmazott implantátum alapanyagnak megfelelő fizikai és mechanikai tulajdonságokkal is rendelkezniük kell Fontos, hogy statikus és dinamikus igénybevételeknek is jól ellenálljanak Megfelelő húzó-, nyomó- és szakítószilárdsággal, folyáshatárral, rugalmassági modulusszal és kifáradási határral A rugalmassági modulusz fontos követelmény ortopédiás alkalmazásoknál (csontállomány leépülése, egyenlőtlen terheléseloszlás) Fémeknél a legkisebb rugalmassági modulusszal a Ti ötvözetek ( GPa) rendelkeznek. A korrózióálló acélok rugalmassági modulusza körülbelül 205 GPa 25/3
4 Az implantátum alapanyagokkal szemben támasztott követelmények II. Megfelelő kopásállóság Fémes implantátum alapanyagok számára a szervezet erősen korrozív közeg Ilyen körülmények között általános, rés- és lyuk, feszültség és szemcsehatármenti korrózió és az ezek hatására bekövetkező korróziós kifáradás is problémát okozhat A felhasznált implantátum alapanyagoknak gyárthatósági követelményeknek is meg kell felelniük, amely kritérium magában foglalja, hogy a kívánt méretű és geometriájú implantátum, kedvező áron elkészíthető legyen, valamely gyártási eljárással 25/4

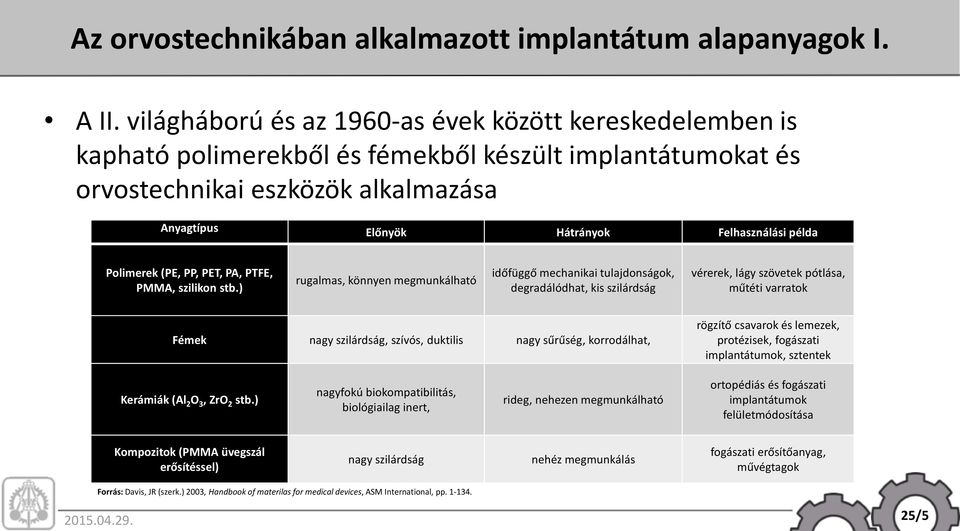

5 Az orvostechnikában alkalmazott implantátum alapanyagok I. A II. világháború és az 1960-as évek között kereskedelemben is kapható polimerekből és fémekből készült implantátumokat és orvostechnikai eszközök alkalmazása Anyagtípus Előnyök Hátrányok Felhasználási példa Polimerek (PE, PP, PET, PA, PTFE, PMMA, szilikon stb.) rugalmas, könnyen megmunkálható időfüggő mechanikai tulajdonságok, degradálódhat, kis szilárdság vérerek, lágy szövetek pótlása, műtéti varratok Fémek nagy szilárdság, szívós, duktilis nagy sűrűség, korrodálhat, rögzítő csavarok és lemezek, protézisek, fogászati implantátumok, sztentek Kerámiák (Al 2 O 3, ZrO 2 stb.) nagyfokú biokompatibilitás, biológiailag inert, rideg, nehezen megmunkálható ortopédiás és fogászati implantátumok felületmódosítása Kompozitok (PMMA üvegszál erősítéssel) nagy szilárdság nehéz megmunkálás fogászati erősítőanyag, művégtagok Forrás: Davis, JR (szerk.) 2003, Handbook of materilas for medical devices, ASM International, pp /5
6 Az orvostechnikában alkalmazott implantátum alapanyagok II. Fémes anyagok Kevés fémes anyag alkalmas azonban az emberi szervezettel való biokompatibilitásra, valamint a szervezetben való hosszú idejű felhasználásra Fémötvözeteknél fontos, hogy az alkalmazott ötvözők mennyisége az élő szervezetből ne váltson ki toxikus reakciót Néhány fém természetes állapotban is előfordul az emberi szervezetben A Fe például kiemelkedően fontos a vörösvérsejtek képződéséhez, a Cr pedig a B 12 vitamin szintéziséhez szükséges Fémek és ötvözetek AISI 316L CP-Ti, Ti-Al-V, Ti-Al-Nb, Ti- 13Nb-13Zr, Ti-Mo-Zr-Fe Co-Cr-Mo, Cr-Ni-Cr-Mo Ni-Ti Au ötvözetek Ag Pt és Pt-Ir Forrás: Davis, JR (szerk.) 2003, Handbook of materilas for medical devices, ASM International, pp Elsődleges alkalmazási terület Csonttörést rögzítő csavar és lemez, protézis és sztent Csontpótlás, protézis, fogászati implantátum, pacemaker tokozás Fogászati implantátum, csontpótlás, protézis Sztent Fogászati erősítőanyag Antibakteriális közeg Stimuláló elektródák 25/6

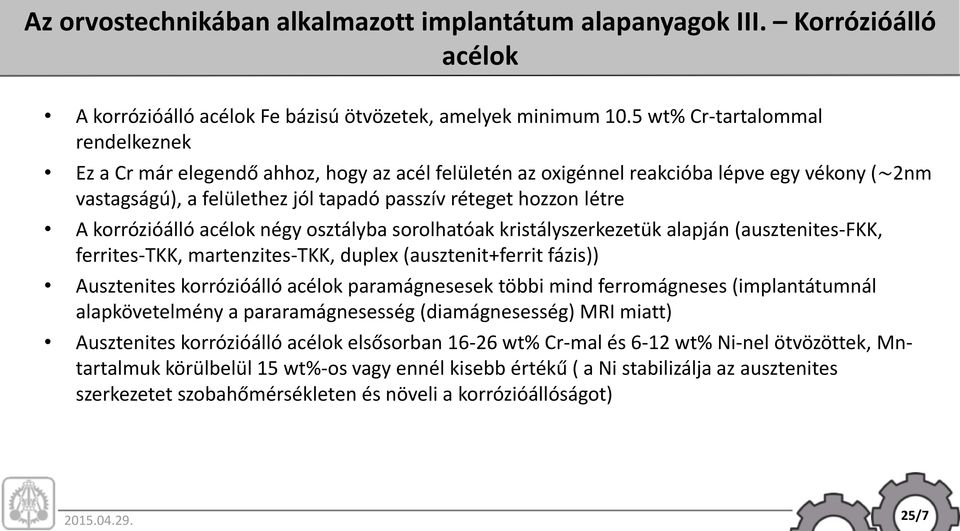

7 Az orvostechnikában alkalmazott implantátum alapanyagok III. Korrózióálló acélok A korrózióálló acélok Fe bázisú ötvözetek, amelyek minimum 10.5 wt% Cr-tartalommal rendelkeznek Ez a Cr már elegendő ahhoz, hogy az acél felületén az oxigénnel reakcióba lépve egy vékony (~2nm vastagságú), a felülethez jól tapadó passzív réteget hozzon létre A korrózióálló acélok négy osztályba sorolhatóak kristályszerkezetük alapján (ausztenites-fkk, ferrites-tkk, martenzites-tkk, duplex (ausztenit+ferrit fázis)) Ausztenites korrózióálló acélok paramágnesesek többi mind ferromágneses (implantátumnál alapkövetelmény a pararamágnesesség (diamágnesesség) MRI miatt) Ausztenites korrózióálló acélok elsősorban wt% Cr-mal és 6-12 wt% Ni-nel ötvözöttek, Mntartalmuk körülbelül 15 wt%-os vagy ennél kisebb értékű ( a Ni stabilizálja az ausztenites szerkezetet szobahőmérsékleten és növeli a korrózióállóságot) 25/7
8 Az orvostechnikában alkalmazott implantátum alapanyagok IV. AISI316L Az ausztenites korrózióálló acélok közül az AISI 316L típusút alkalmazzák a legnagyobb mennyiségben implantátumok alapanyagaként Ez a típus egy vákuumolvasztott Cr-Ni korrózióálló acél 2-3 wt% Mo-tartalommal, kis C-tartalmú változata az AISI 316 típusú korrózióálló ausztenites acélnak Nevében az L betű az angol low rövidítéseként a kis C- tartalomra utal A C-tartalom csökkentésével megelőzhető a króm-karbid képződése, amely a szemcsehatárok mentén kiválva szemcsehatármenti korróziót okoz Megfelelően lágyított állapotban a struktúrája teljesen ausztenites, azonban bizonyos alakítások hatására kis mennyiségű ferromágneses delta-ferrit fázist is tartalmazhat (implantátumoknál nem megengedett) Forrás: 1/08/NETL_alloystent.jpg, Forrás: 25/8
9 Implantátum markerek az orvostechnikában I.- Sztentek A sztentek beültetése során az orvosok röntgensugaras képalkotó technológiát használnak Méretüknél fogva azonban csak alig különböztethetőek meg a környező szövetektől röntgensugaras képalkotás során Ennek a problémának az egyik lehetséges megoldás, hogy kis mennyiségben valamilyen nagy sűrűségű, biokompatibilis fémet felhasználva az implantátum alapanyag röntgensugár-elnyelő képességét megnövelik Így beültetés során jobb pozícionálhatóság érhető el Forrás: Forrás:Schaeffer, DR. 2012, More uses for micro laser metal deposition,ceo, PhotoMachining, Inc.,Volume 5 Issue 3 25/9

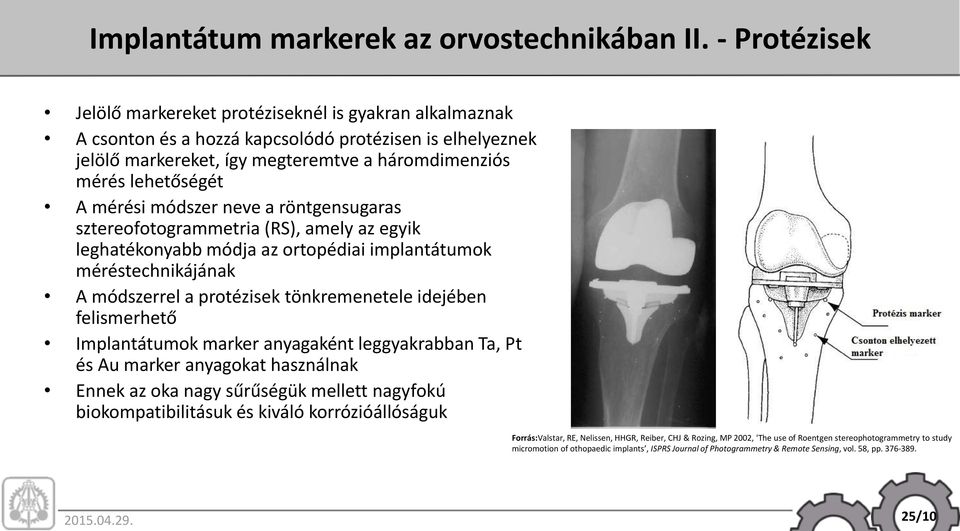

10 Implantátum markerek az orvostechnikában II. - Protézisek Jelölő markereket protéziseknél is gyakran alkalmaznak A csonton és a hozzá kapcsolódó protézisen is elhelyeznek jelölő markereket, így megteremtve a háromdimenziós mérés lehetőségét A mérési módszer neve a röntgensugaras sztereofotogrammetria (RS), amely az egyik leghatékonyabb módja az ortopédiai implantátumok méréstechnikájának A módszerrel a protézisek tönkremenetele idejében felismerhető Implantátumok marker anyagaként leggyakrabban Ta, Pt és Au marker anyagokat használnak Ennek az oka nagy sűrűségük mellett nagyfokú biokompatibilitásuk és kiváló korrózióállóságuk Forrás:Valstar, RE, Nelissen, HHGR, Reiber, CHJ & Rozing, MP 2002, 'The use of Roentgen stereophotogrammetry to study micromotion of othopaedic implants, ISPRS Journal of Photogrammetry & Remote Sensing, vol. 58, pp /10
11 Implantátum markerek elhelyezése lézersugaras felületötvözéssel Jelölő markereket elhelyezésének egyik módja az implantátumon a lézersugaras felületötvözés Nagyfokú kémiai tisztaság, kontrolálható hőbevitel, relatív könnyű automatizálhatóság A lézersugaras felületötvözés a lézersugaras felületátolvasztás technológiájával lényegében megegyezik, azzal a különbséggel, hogy az átolvasztott zónába valamilyen ötvöző anyagot adagolnak, vagyis a kezelt réteg kémiai összetétele megváltozik Ausztenites korrózióálló acélok lézersugaras megmunkálásakor a megömlött zóna négyféleképpen dermedhet meg Lehetséges teljesen ausztenites (A), ausztenit- ferrites (AF), ferrites-ausztenites (FA) vagy tisztán ferrites (F) dermedés Forrás: Bitay, E Lézeres felületkezelés és modellezés, Erdélyi Múzeum Egyesület, Kolzsvár 25/11

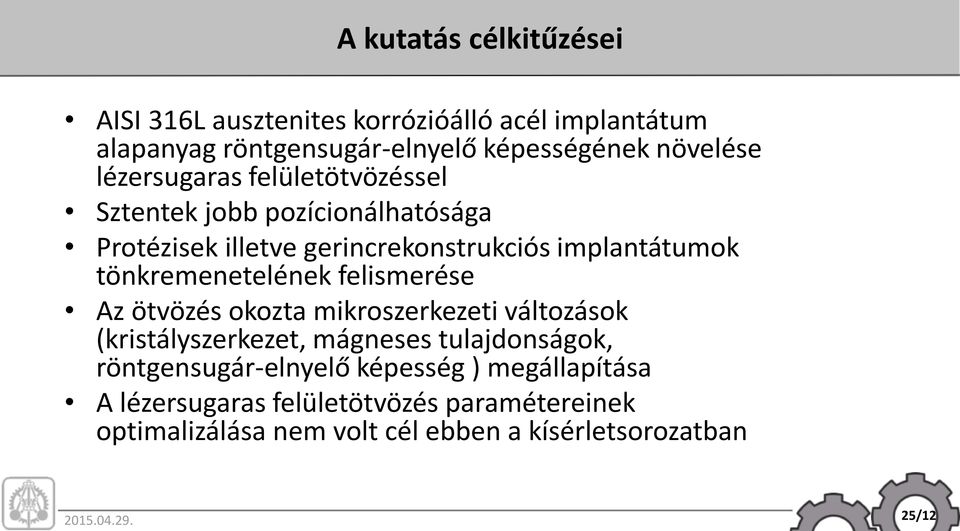

12 A kutatás célkitűzései AISI 316L ausztenites korrózióálló acél implantátum alapanyag röntgensugár-elnyelő képességének növelése lézersugaras felületötvözéssel Sztentek jobb pozícionálhatósága Protézisek illetve gerincrekonstrukciós implantátumok tönkremenetelének felismerése Az ötvözés okozta mikroszerkezeti változások (kristályszerkezet, mágneses tulajdonságok, röntgensugár-elnyelő képesség ) megállapítása A lézersugaras felületötvözés paramétereinek optimalizálása nem volt cél ebben a kísérletsorozatban 25/12
13 Felületötvözött és felületátolvasztott minták vizuális vizsgálat Villanólámpával gerjesztett Nd:YAG szilárdtest lézer A felületötvözők 0,1 és 0,2 mm átmérőjű Au- és Pt huzal, valamint Ta-por Lézersugár teljesítmény: 500 W, 1000 W, 1500 W (előzetes kísérletek alapján) Impulzushossz: 10 ms Frekvencia: 0.5 Hz Lézerfolt átmérő: 0,4 mm Pásztázási sebesség: 0,2 mm/s Argon védőgáz atmoszféra 25/13

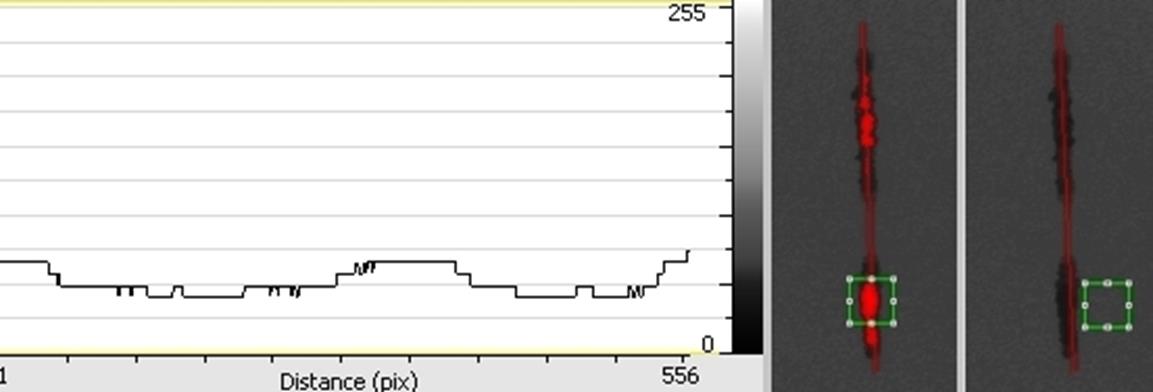

14 A minták röntgensugár-elnyelő képességének elemzése A háttérhez viszonyított XRM láthatóság javulás (%) Lézerteljesítmény 500W 1000W 1500W Ta-por 30,11 41,01 40,13 Au-huzal Ø0,1 mm 23,57 20,32 28,93 Au-huzal Ø0,2 mm 32,00 14,58 35,22 Pt-huzal Ø0,1 mm 21,20 25,76 15,19 Pt-huzal Ø0,2 mm 27,61 32,08 23,72 A képek készítésekor a röntgensugaras mikroszkóp beállításai: Gyorsítófeszültség: 154 kv Katódfűtés: 1.29 W Klinikai alkalmazásoknál: Gyorsítófeszültség: kv Katódfűtés: W 25/14

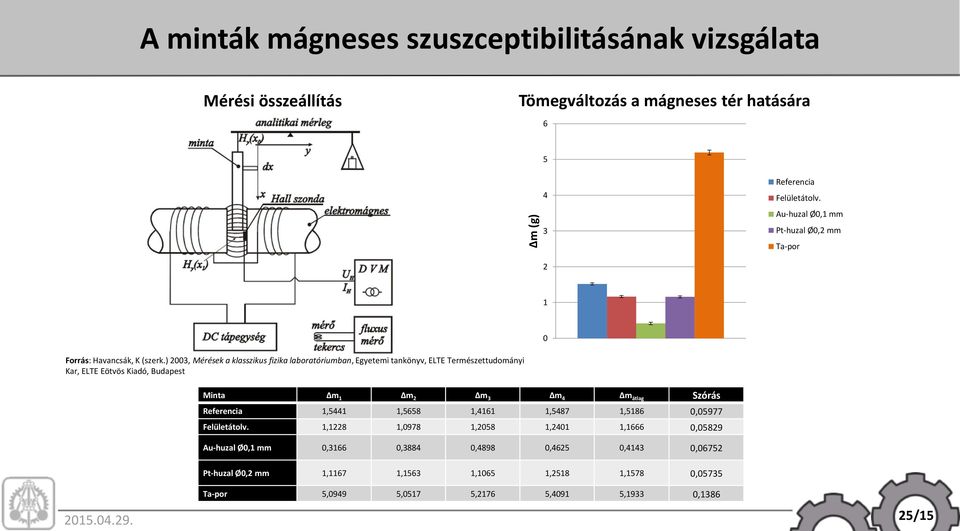

15 Δm (g) A minták mágneses szuszceptibilitásának vizsgálata Mérési összeállítás Tömegváltozás a mágneses tér hatására Referencia Felületátolv. Au-huzal Ø0,1 mm Pt-huzal Ø0,2 mm Ta-por Forrás: Havancsák, K (szerk.) 2003, Mérések a klasszikus fizika laboratóriumban, Egyetemi tankönyv, ELTE Természettudományi Kar, ELTE Eötvös Kiadó, Budapest Minta Δm 1 Δm 2 Δm 3 Δm 4 Δm átlag Szórás Referencia 1,5441 1,5658 1,4161 1,5487 1,5186 0,05977 Felületátolv. 1,1228 1,0978 1,2058 1,2401 1,1666 0,05829 Au-huzal Ø0,1 mm 0,3166 0,3884 0,4898 0,4625 0,4143 0,06752 Pt-huzal Ø0,2 mm 1,1167 1,1563 1,1065 1,2518 1,1578 0,05735 Ta-por 5,0949 5,0517 5,2176 5,4091 5,1933 0, /15
16 Méret (Pixel) A minták MRI vizsgálata MR képen keletkezett műtermékek mérete Ref. 70 Felületátolv. 60 Au-huzal Pt-huzal Ta-por A képek készítésekor 1.5 T mágneses térerősséget és további a klinikai alkalmazásoknál gyakorta alkalmazott beállításokat alkalmaztam Azonos irányú méretek összehasonlítása Ta ferritképző tulajdonsága MR képen is látható 25/16
17 Metallográfiai vizsgálatok I. A lézersugár teljesítmény növelésével a kezelt zóna mind mélység (hosszcsiszolat) mind szélesség (keresztcsiszolat) irányban növekszik Delta-ferrit az alapszövetben Ezek egy része eltűnik a megömlesztés majd megszilárdulás hatására, így a mágnesezhetőség csökken 25/17
18 Metallográfiai vizsgálatok II. Az ötvözött zónában zárványok, repedések megjelenése Ta ötvözés esetén ferrit megjelenése Au és Pt ötvözés esetén teljesen ausztenites kristályosodásra jellemző szövetszerkezet a megömlött majd megszilárdult zónában 25/18

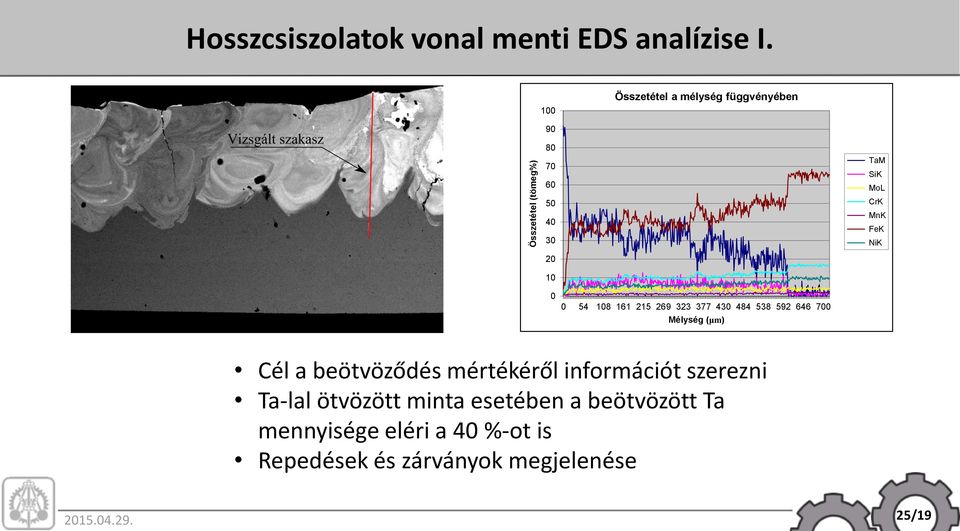

19 Összetétel (tömeg%) Hosszcsiszolatok vonal menti EDS analízise I. 100 Összetétel a mélység függvényében TaM SiK MoL CrK MnK FeK NiK Mélység (μm) Cél a beötvöződés mértékéről információt szerezni Ta-lal ötvözött minta esetében a beötvözött Ta mennyisége eléri a 40 %-ot is Repedések és zárványok megjelenése 25/19
20 Hosszcsiszolatok vonal menti EDS analízise II. Au ötvözés esetén átlagosan 20-30% ötvözőtartalom a kezelt zónában Repedések és zárványok ebben az esetben is láthatóak Au láthatóan növeli a kristályosodási repedési hajlamot 25/20
21 Hosszcsiszolatok vonal menti EDS analízise III. Pt ötvözés esetén átlagosan 20-30% ötvözőtartalom a kezelt zónában Zárványok ebben az esetben is láthatóak Repedések ellentétben a többi ötvözőnél tapasztalttal nem jelentek meg 25/21
22 Mikro Vickers keménységmérés A lézersugaras felületátolvasztás hatására a felületi réteg keménysége növekszik A növekvő lézersugár teljesítmény növekvő keménységértéket eredményez A lézersugár teljesítmény növelésével a keménységeloszlás görbék növekvő értékeket mutatnak szélesség és mélység irányban 25/22
23 Az eredmények összefoglalása A felületötvözés során repedések keletkeztek (gyors hűtési sebesség) Röntgensugár-elnyelő képesség és a lézersugár teljesítmény között nem állapítható meg egyértelmű kapcsolat Mágneses tulajdonságokat a Ta ötvözés befolyásolja (ferritképző ötvöző) A lézersugár teljesítmény hatással van a kezelt zóna méretére Ta-porral való felületötvözés bizonyult a legegyenletesebbnek (por jobban adagolható volt) 25/23
24 Az eredmények hasznosítási lehetőségei és további kutatási lehetőségek Az implantátumok fejlesztésével foglakozó szakemberek, mérnökök, orvosok munkájának segítése: Implantátumok Röntgensugár-elnyelő képességének növelés Előkészítésük röntgen sztereofotogrammetri vizsgálatra Következésképpen az implantátumok beültetésével és azok beültetés utáni elemzésével foglalkozó orvosok munkáját is segíthetik Fontosnak tartom a kutatás kiterjesztését a felületötvözés paramétereinek optimalizálására, olyan ötvöző adagolási módszer alkalmazása mellett, amellyel biztosítható a homogén ötvözés Az AISI 316L alapanyag esetében a jövőben fontos lenne annak vizsgálata, hogy Ta-porral különböző lézersugár teljesítményeken történő ötvözés hatására kissé ferromágnesessé vált implantátum alapanyag, az MRI során alkalmazott erős mágneses térben milyen mértékben mozdul el és melegszik fel (lehet-e szövetkárosító hatása) 25/24
25 Köszönöm a megtisztelő figyelmet! 25/25
tervezési szempontok (igénybevétel, feszültségeloszlás,
Elhasználódási és korróziós folyamatok Bagi István BME MTAT Biofunkcionalitás Az élő emberi szervezettel való kölcsönhatás biokompatibilitás (gyulladás, csontfelszívódás, metallózis) aktív biológiai környezet
RészletesebbenACÉLOK MÉRNÖKI ANYAGOK
ACÉLOK MÉRNÖKI ANYAGOK 80%-a (5000 kg/fő/év) kerámia, kő, homok... Ebből csak kb. 7% a iparilag előállított cserép, cement, tégla, porcelán... 14%-a (870 kg/fő/év) a polimerek csoportja, melynek kb. 90%-a
RészletesebbenIpari jelölő lézergépek alkalmazása a gyógyszer- és elektronikai iparban
Gyártás 08 konferenciára 2008. november 6-7. Ipari jelölő lézergépek alkalmazása a gyógyszer- és elektronikai iparban Szerző: Varga Bernadett, okl. gépészmérnök, III. PhD hallgató a BME VIK ET Tanszékén
RészletesebbenOrvostechnikai alapok Pammer Dávid
Anyagtudomány és Technológia Tanszék Anyagtudomány (BMEGEMTMK02) Orvostechnikai alapok Pammer Dávid tanársegéd BME Gépészmérnöki Kar Tudományterület Angioplasztika Orvostechnikai anyagok Orvostechnikai
RészletesebbenFogorvosi anyagtan fizikai alapjai 8. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenKorszerű duplex acélok hegesztéstechnológiája és alkalmazási lehetőségei; a BME Anyagtudomány és Technológia Tanszék legújabb kutatási eredményei
Új szerkezeti acélok hegeszthetősége és a kapcsolódó hegesztéstechnológiai újdonságok Szakmai nap, 2010. április 29. Korszerű duplex acélok hegesztéstechnológiája és alkalmazási lehetőségei; a BME Anyagtudomány
RészletesebbenFogorvosi anyagtan fizikai alapjai 7.
Fogorvosi anyagtan fizikai alapjai 7. Mechanikai tulajdonságok 2. Kiemelt témák: Szilárdság, rugalmasság, képlékenység és szívósság összefüggései A képlékeny alakváltozás mechanizmusa kristályokban és
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenFogorvosi anyagtan fizikai alapjai 7. Képlékeny viselkedés. Terhelési diagram. Mechanikai tulajdonságok 2. s sz (Pa) Tankönyv fejezetei: 16-17
rugalmas B mn 1. A rá ható erő következtében megváltozott alakját a hatás megszűntével visszanyerő. Vmihez hozzáütődve róla visszapattanó. merev B mn 1. Nem rugalmas, nem hajlékony . Rugalmasságát,
RészletesebbenOrvostechnikai anyagok II.
Anyagtudomány és Technológia Tanszék Orvostechnikai anyagok II. Pammer Dávid tanársegéd 2016. tavasz BME Gépészmérnöki Kar Tudományterület 20/2 Angioplasztika Orvostechnikai anyagok Orvostechnikai eszközök
RészletesebbenAnyagtudomány Orvostechnikai anyagok. Tudományterület. Orvostechnikai anyagok (BMEGEMTMK02) Interdiszciplináris terület 20/2 20/3
Anyagtudomány és Technológia Tanszék Anyagtudomány (BMEGEMTMK02) Orvostechnikai anyagok Pammer Dávid tanársegéd 2016.03.30 BME Gépészmérnöki Kar Tudományterület 20/2 Angioplasztika Orvostechnikai anyagok
RészletesebbenSiAlON. , TiC, TiN, B 4 O 3
ALKALMAZÁSOK 2. SiAlON A műszaki kerámiák (Al 2 O 3, Si 3 N 4, SiC, ZrO 2, TiC, TiN, B 4 C, stb.) fémekhez képest igen kemény, kopásálló, ugyanakkor rideg, azaz dinamikus igénybevételek elviselésére csak
RészletesebbenOrvosi implantátumok anyagai
11 Orvosi implantátumok anyagai Dr. Mészáros István Anyagtudomány és Technológia Tanszék Sebészeti, fogorvosi alkalmazások Fémek, ötvözetek Kerámiák Polimerek Kompozitok Fémek ötvözetek hátrányai: korrózió,
RészletesebbenLÉZERES HEGESZTÉS AZ IPARBAN
LÉZERES HEGESZTÉS AZ IPARBAN Tartalom Hegesztésről általában Lézeres hegesztés Lézeres ötvözés, felrakó- és javítóhegesztés Lézeres hegesztés gáz- és szilárdtest lézerrel Scanner és 3D lézerhegesztés TRUMPF
RészletesebbenFogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek
Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai
RészletesebbenPolimer nanokompozit blendek mechanikai és termikus tulajdonságai
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Polimer nanokompozit blendek mechanikai és termikus tulajdonságai Dr. Hargitai Hajnalka, Ibriksz Tamás Mojzes Imre Nano Törzsasztal 2013.
RészletesebbenAnyagtudomány 2018/19. Bevezetés. Dr. Szabó Péter János
Anyagtudomány 2018/19 Bevezetés Dr. Szabó Péter János szpj@eik.bme.hu Anyagtudomány Előadás: szerda 8:15-10:00, Aud. Max. Előadók: Dr. Szabó Péter János ATT (1-7. oktatási hét) Dr. Mészáros László PT (8-14.
RészletesebbenXXI. Nemzetközi Gépészeti Találkozó - OGÉT 2013
XXI. Nemzetközi Gépészeti Találkozó - OGÉT 2013 Termikus szórással készült NiCrBSi rétegek utókezelése lézersugaras újraolvasztással Molnár András PhD hallgató témavezetők: Dr. Balogh András egyetemi docens
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÁTEDZHETŐ ÁTMÉRŐJÉNEK MEGHATÁROZÁSA Dr. Palotás Béla / Dr. Németh Árpád palotasb@eik.bme.hu A gyakorlat előkészítő előadás fő témakörei Az
RészletesebbenA vizsgált anyag ellenállása az adott geometriájú szúrószerszám behatolásával szemben, Mérnöki alapismeretek és biztonságtechnika
Dunaújvárosi Főiskola Anyagtudományi és Gépészeti Intézet Mérnöki alapismeretek és biztonságtechnika Mechanikai anyagvizsgálat 2. Dr. Palotás Béla palotasb@mail.duf.hu Készült: Dr. Krállics György (BME,
RészletesebbenAcélok és öntöttvasak definíciója
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÉS ALKALMAZÁSUK Dr. Palotás Béla palotasb@eik.bme.hu Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus
RészletesebbenANYAGISMERET I. ACÉLOK
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK ANYAGISMERET I. ACÉLOK Dr. Palotás Béla Dr. Németh Árpád Acélok és öntöttvasak definíciója A 2 A 4 Hipereutektoidos acélok A 3 A cm A 1 Hipoeutektikus Hipereutektikus
RészletesebbenAlumínium ötvözetek nagyteljesítményű speciális TIG hegesztése
Alumínium ötvözetek nagyteljesítményű speciális TIG hegesztése Gyura László okl. heg.szakmérnök, CIWE/CEWE Linde Gáz Magyarország Zrt. 5/11/2018 Fußzeile 1 Az alumínium/acél(ok) jellemzői Tulajdonság Mértékegység
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2016/17. Szilárdságnövelés. Dr. Mészáros István Az előadás során megismerjük
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2016/17 Szilárdságnövelés Dr. Mészáros István meszaros@eik.bme.hu 1 Az előadás során megismerjük A szilárságnövelő eljárásokat; Az eljárások anyagszerkezeti
RészletesebbenHőkezelő technológia tervezése
Miskolci Egyetem Gépészmérnöki Kar Gépgyártástechnológiai Tanszék Hőkezelő technológia tervezése Hőkezelés és hegesztés II. című tárgyból Név: Varga András Tankör: G-3BGT Neptun: CP1E98 Feladat: Tervezze
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 6. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenLézersugaras technológiák fóruma
Lézersugaras technológiák fóruma Újdonságok a lézersugaras technológiáik területén: méréstechnika, hegesztés, additive manufacturing (szemelvények a fórum előadásaiból) Abaffy Károly Linde Gáz Magyarország
RészletesebbenAz alumínium és ötvözetei valamint hegeszthetőségük. Komócsin Mihály
Az alumínium és ötvözetei valamint hegeszthetőségük Magyar Hegesztők Baráti Köre Budapest 2011. 11. 30. Komócsin Mihály 1 Alumínium termelés és felhasználás A földkéreg átlagos fémtartalma Annak ellenére,
RészletesebbenKardiovaszkuláris intervenciók, intervenciós eszközök
Kardiovaszkuláris intervenciók, intervenciós eszközök Dr. Ring György Orvostechnikai anyagok II. 2015. 03. 23. Atherogenesis és atherothrombosis: Egy progresszív folyamat Normális Zsíros csík Rostos plakk
Részletesebben!MICHAEL KFT Csavar és kötőelem szaküzlet '1103 Budapest Gyömrői út 150 Telfon:0611/4310170 Fax:06/1/260-36-46
!MICHAEL ' Telfon:0611/4310170 Fax:06/1/260-36-46 i '/; -""1' Igényesetén a hitelesitett műbizonylat a fenti cimen kérhető! Kötőelemeink A1, A2 és A4-es minőségi ostályba sorolhatók, ausztenites acélokból
RészletesebbenFogorvosi anyagtan fizikai alapjai 6.
Fogorvosi anyagtan fizikai alapjai 6. Mechanikai tulajdonságok 1. Kiemelt témák: Rugalmas alakváltozás Merevség és összefüggése a kötési energiával A geometriai tényezők szerepe egy test merevségében Tankönyv
RészletesebbenACÉLOK HEGESZTHETŐSÉGE
ACÉLOK HEGESZTHETŐSÉGE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 A hegeszthetőség fogalma Az acél hegeszthetősége
Részletesebben2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat, keménységmérés
SZÉCHENYI ISTVÁN EGYETEM Anyagtudományi és Technológiai Tanszék Anyagszerkezet és vizsgálat Fémtan, anyagvizsgálat 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat,
RészletesebbenAnyagszerkezet és vizsgálat
SZÉCHENYI ISTVÁN EGYETEM Anyagismereti és Járműgyártási Tanszék Anyagszerkezet és vizsgálat NGB_AJ021_1 2. Tantermi Gyakorlat A szerkezeti anyagok tulajdonságai és azok vizsgálata Nyomóvizsgálat, hajlítóvizsgálat,
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK. Anyagismeret 2007/08. Károsodás. Témakörök
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Anyagismeret 2007/08 Károsodás Dr. Lovas Jenő jlovas@ eik.bme.hu Dr. Éva András mal.eva@mail.datanet.hu Témakörök Bevezetés Tönkremeneteli módok Fáradás, méretezés
RészletesebbenAnyagválasztás Dr. Tábi Tamás
Anyagválasztás Dr. Tábi Tamás 2018. Február 7. Mi a mérnök feladata? 2 Mit kell tudni a mérnöknek ahhoz, hogy az általa tervezett termék sikeres legyen? Világunk anyagai 3 Polimerek Elasztomerek Fémek,
Részletesebben1. Szerszámjavítás lézerhegesztéssel 2. Műanyagok lézeres feliratozása
50 éves a lézer Lézertechnológiák műanyagipari alkalmazásai 1. Szerszámjavítás lézerhegesztéssel 2. Műanyagok lézeres feliratozása Előadó: Tóth Gábor Szerszámjavítás lézerhegesztéssel Áttekintés 1. Alkalmazása
RészletesebbenRozsdamentes anyagok fertőződésének megelőzése
Rozsdamentes anyagok fertőződésének megelőzése Nemesacél anyagok feldolgozása során rendkívül nagy figyelmet kell fordítani a felületkezelés szakszerűségére, megfelelő hegesztőanyagok és kötőelemek kiválasztására.
RészletesebbenKétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások.
Kétalkotós ötvözetek. Vasalapú ötvözetek. Egyensúlyi átalakulások. dr. Fábián Enikő Réka fabianr@eik.bme.hu BMEGEMTAGM3-HŐKEZELÉS 2016/2017 Kétalkotós ötvözetrendszerekkel kapcsolatos alapfogalmak Az alkotók
RészletesebbenFelületmódosító eljárások
Felületmódosító eljárások ANYAGMÉRNÖK BSC KÉPZÉS Felülettechnikai félszakirány (levelező munkarendben) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR FÉMTANI, KÉPLÉKENYALAKÍTÁSI
RészletesebbenAnyagismeret a gyakorlatban Implantátumok: az ötlettől a termékig
Anyagismeret a gyakorlatban Implantátumok: az ötlettől a termékig 2014. Május 07. Dr. Bognár Eszter Nagy Péter Anyagismeret a gyakorlatban Orvostechnikai célra alkalmas fémek és ötvözetek alkalmazási lehetőségei
RészletesebbenPolimer-fém hibrid kötés kialakítása lézersugárral
Polimer-fém hibrid kötés kialakítása lézersugárral Az ipar napjai GTE fórum, 2014. május 28. Bauernhuber Andor, Markovits Tamás, Takács János Budapest műszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki
RészletesebbenMikrohullámú abszorbensek vizsgálata 4. félév
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenAnyagos rész: Lásd: állapotábrás pdf. Ha többet akarsz tudni a metallográfiai vizsgálatok csodáiról, akkor: http://testorg.eu/editor_up/up/egyeb/2012_01/16/132671554730168934/metallografia.pdf
Részletesebben1. Az acélok felhasználási szempontból csoportosítható típusai és hőkezelésük ellenőrző vizsgálatai
1. Az acélok felhasználási szempontból csoportosítható típusai és hőkezelésük ellenőrző vizsgálatai 1.1. Ötvözetlen lágyacélok Jellemzően 0,1 0,2 % karbon tartalmúak. A lágy lemezek, rudak, csövek, drótok,
RészletesebbenKis hőbevitelű robotosított hegesztés alkalmazása bevonatos lemezeken
Weld your way. Kis hőbevitelű robotosított hegesztés alkalmazása bevonatos lemezeken CROWN International Kft. CLOOS Képviselet 1163 Budapest, Vámosgyörk u. 31. Tel.: +36 1 403 5359 sales@cloos.hu www.cloos.hu
RészletesebbenBevontelektródás ívhegesztés
Budapesti Műszaki és Gazdaságtudományi Egyetem Bevontelektródás ívhegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Bevontelektródás kézi ívhegesztés Consumable electrode:
RészletesebbenRéz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése
Réz - szén nanocső kompozit mikroszerkezete és mechanikai viselkedése P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Department of Materials Physics, Eötvös Loránd University,
RészletesebbenAnyagismeret a gyakorlatban (BMEGEPTAGA0) Implantátum alapanyagaként alkalmazott fémek keménységmérése
Implantátum alapanyagaként alkalmazott fémek keménységmérése Elméleti áttekintés: Az orvostechnikai célra alkalmazott alapanyagok csoportjába számos kerámia, polimer, fém és kompozit tartozik. A különböző
RészletesebbenTANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ
TANULÁSTÁMOGATÓ KÉRDÉSEK AZ 2.KOLLOKVIUMHOZ Vas-karbon diagram: A vas olvadáspontja: a) 1563 C. b) 1536 C. c) 1389 C. Mennyi a vas A1-el jelölt hőmérséklete? b) 1538 C. Mennyi a vas A2-el jelölt hőmérséklete?
RészletesebbenDuplex acélok hegesztett kötéseinek szövetszerkezeti vizsgálata
25. Jubileumi Hegesztési Konferencia Budapest, 2010. május 19 21. Duplex acélok hegesztett kötéseinek szövetszerkezeti vizsgálata Balázs János (a), Nagy Hinst Adrián (b), Dobránszky János (c) a) BME Gépészmérnöki
RészletesebbenPéldatár Anyagtechnológia Elemi példa 3. Ausztenites és duplex acélok volfrámelektródás hegesztése
Budapesti Műszaki és azdaságtudományi Egyetem Szent István Egyetem Óbudai Egyetem Typotex Kiadó TÁMOP-4.1.2-08/A/KMR-0029 Példatár Anyagtechnológia Elemi példa 3. Ausztenites és duplex acélok volfrámelektródás
RészletesebbenDIPLOMAMUNKA TÉMÁK AZ MSC HALLGATÓK RÉSZÉRE A SZILÁRDTEST FIZIKAI TANSZÉKEN 2018/19.II.félévre
DIPLOMAMUNKA TÉMÁK AZ MSC HALLGATÓK RÉSZÉRE A SZILÁRDTEST FIZIKAI TANSZÉKEN 2018/19.II.félévre Nanostruktúrák számítógépes modellezése Atomi vastagságú rétegek előállítása ALD (Atomic Layer Deposition)
Részletesebben. -. - Baris A. - Varga G. - Ratter K. - Radi Zs. K.
2. TEREM KEDD Orbulov Imre 09:00 Bereczki P. -. - Varga R. - Veres A. 09:20 Mucsi A. 09:40 Karacs G. 10:00 Cseh D. Benke M. Mertinger V. 10:20 -. 10:40 14 1. TEREM KEDD Hargitai Hajnalka 11:00 I. 11:20
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenAtomi er mikroszkópia jegyz könyv
Atomi er mikroszkópia jegyz könyv Zsigmond Anna Julia Fizika MSc III. Mérés vezet je: Szabó Bálint Mérés dátuma: 2010. október 7. Leadás dátuma: 2010. október 20. 1. Mérés leírása A laboratóriumi mérés
RészletesebbenKerámia, üveg és fém-kerámia implantátumok
Kerámia, üveg és fém-kerámia implantátumok Bagi István BME MTAT Bevezetés Kerámiák csoportosítása teljesen tömör bioinert porózus bioinert teljesen tömör bioaktív oldódó Definíciók Bioinert a szomszédos
RészletesebbenMűszaki klub Előadó: Raffai Lajos 2013-01-28
Műszaki klub Előadó: Raffai Lajos 2013-01-28 1 Cél: szerkezeti anyagok elsősorban fémek- mechanikai, technológiai, ritkábban esztétikai jellemzőinek célszerű megváltoztatása illetve darabolása, egyesítése.
RészletesebbenAcélok nem egyensúlyi átalakulásai
Acélok nem egyensúlyi átalakulásai Acélok egyensúlyitól eltérő átalakulásai Az ausztenit átalakulásai lassú hűtés Perlit diffúziós átalakulás α+fe 3 C rétegek szilárdság közepes martensit bainit finom
RészletesebbenKecskeméti Főiskola GAMF Kar. Poliolefinek öregítő vizsgálata Szűcs András. Budapest, 2011. X. 18
Kecskeméti Főiskola GAMF Kar Poliolefinek öregítő vizsgálata Szűcs András Budapest, 211. X. 18 1 Tartalom Műanyagot érő öregítő hatások Alapanyag és minta előkészítés Vizsgálati berendezések Mérési eredmények
RészletesebbenLézeres mikromegmunkálás szállézerrel
Lézeres mikromegmunkálás szállézerrel PUSKAS Zsolt, ügyvezető Pulzor Művek Kft., 2640 Szendehely, Kölcsey u. 18. e-mail: iroda@pulzor.hu Összefoglaló A cikk a lézertechnológia azon területét ismerteti,
RészletesebbenHőkezelő- és mechanikai anyagvizsgáló laboratórium (M39)
Hőkezelő- és mechanikai anyagvizsgáló laboratórium (M39) A laboratóriumban elsősorban fémek és fémötvözetek különböző hőkezelési eljárásainak megvalósítására és hőkezelés előtti és utáni mechanikai tulajdonságainak
Részletesebben5.) Ismertesse az AWI hegesztő áramforrások felépítését, működését és jellemzőit, különös tekintettel az inverteres ívhegesztő egyenirányítókra!
1.) Ismertesse a széntartalom hatását az acél mechanikai tulajdonságaira (szilárdság, nyúlás, keménység), valamint a legfontosabb fémek (ötvözetlen és CrNi acél, Al, Cu) fizikai tulajdonságait (hővezetés,
RészletesebbenANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI TANSZÉK
GYŐR ANYAGTUDOMÁNYI ÉS TECHNOLÓGIAI Dr. Zsoldos Ibolya tanszékvezető GYŐR MUNKATÁRSAK Tudományos minősítéssel rendelkező oktató: 6 Mérnök: 5 PhD hallgató: 3 Kutató, projekt megbízással: 5 Hallgató, projekt
RészletesebbenFelületmódosító technológiák
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Biokompatibilis anyagok 2011. Felületm letmódosító eljárások Dr. Mészáros István 1 Felületmódosító technológiák A leggyakrabban változtatott tulajdonságok a felület
RészletesebbenAnyagismeret tételek
Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő
RészletesebbenMAGAS ÉLETTARTAM, NAGYOBB TERMELÉKENYSÉG: LUTZ SZÕNYEG- ÉS TEXTILIPARI PENGÉK
TEXTILIPAR Válogatott terméklista kérjen ajánlatot más típusokra MAGAS ÉLETTARTAM, NAGYOBB TERMELÉKENYSÉG: LUTZ SZÕNYEG- ÉS TEXTILIPARI PENGÉK EGYEDI PENGÉK FÓLIA VEGYI- ÉS ÜVEGSZÁL ORVOSTECHNIKA ÉLELMISZERIPAR
RészletesebbenSzilárdságnövelés. Az előkészítő témakörei
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Alapképzés Anyagszerkezettan és anyagvizsgálat 2007/08 Szilárdságnövelés Dr. Palotás Béla palotasb@eik.bme.hu Dr. Németh Árpád arpinem@eik.bme.hu Szilárdság növelés
RészletesebbenAnyagismeret. 3. A vas- karbon ötvözet
Anyagismeret 3. A vas- karbon ötvözet A fémek és ötvözetek szerkezete Vas- Karbon diagram Eltérések az eddig tárgyalt diagramokhoz képest a diagramot csak 6,67 C %-ig ábrázolják, bizonyos vonalak folyamatos,
RészletesebbenEjtési teszt modellezése a tervezés fázisában
Antal Dániel, doktorandusz, Miskolci Egyetem Robert Bosch Mechatronikai Tanszék Szabó Tamás, egyetemi docens, Ph.D., Miskolci Egyetem Robert Bosch Mechatronikai Tanszék Szilágyi Attila, egyetemi adjunktus,
RészletesebbenSzilárdság (folyáshatár) növelési eljárások
Képlékeny alakítás Szilárdság (folyáshatár) növelési eljárások Szemcseméret csökkentés Hőkezelés Ötvözés allotróp átalakulással rendelkező ötvözetek kiválásos nemesítés diszperziós keményítés interstíciós
RészletesebbenElméleti-, technikai háttér
ÍVFÉNY ÁLTAL KELTETT SZERVETLEN EMISSZIÓ TOXIKOKINETIKÁJÁNAK VIZSGÁLATA ÁLLATMODELLBEN 1 Kővágó Csaba, 2 Májlinger Kornél, 1 Lehel József, 1 Állatorvostudományi Egyetem, Budapest, 2 Budapesti Műszaki és
RészletesebbenDankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.
Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:
RészletesebbenMesser Szakmai Nap. Messer Szakmai nap
Messer Szakmai Nap Messer Innovációs Fórum Lézersugaras megmunkálások, újdonságok, fejlesztési trendek EUROBLECH és LAF 2016 érdekességei Halász Gábor Tartalom Újdonságok, fejlesztések a Lézersugaras vágás
RészletesebbenFogászati anyagok fajtái. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák.
Fogászati anyagok fajtái Fémes kötés FÉMEK KERÁMIÁK Fémes és nemfémes elemek vegyületei. Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Anyagcsaládok: fémek, kerámiák Kiemelt
RészletesebbenWESSLING Közhasznú Nonprofit Kft. Qualco MAE jártassági vizsgálatok
Qualco MAE jártassági vizsgálatok 2018. évi programajánlat 1. kiadás, 1. változat Kiadás dátuma: 2018.08.31. Készítette: Szegény Zsigmond, dr. Bélavári Csilla, és Dobránszky János, Magyar Anyagvizsgálók
RészletesebbenAktuátorok korszerű anyagai. Készítette: Tomozi György
Aktuátorok korszerű anyagai Készítette: Tomozi György Technológiai fejlődés iránya Mikro nanotechnológia egyre kisebb aktuátorok egyre gyorsabb aktuátorok nem feltétlenül villamos, hanem egyéb csatolás
RészletesebbenDuplex felületkezelések
SZÉCHENYI ISTVÁN EGYETEM GYŐR Felületi technológiák Duplex felületkezelések Duplex anyagszerkezet-módosulatok Duplex termokémiai kezelések Duplex felületkezelések A duplex kezelések általános jellemzése
Részletesebben10. Lézer Alkalmazási Fórum Bréma Újdonságok a Lézersugaras technológiák területén első rész
10. Lézer Alkalmazási Fórum Bréma Újdonságok a Lézersugaras technológiák területén első rész Halász Gábor MAHEG szakmai ankét 2017.03. 30. Tartalom Mikro-megmunkálások (lézeres lökéshullám alkalmazások,
Részletesebbena NAT /2008 számú akkreditálási ügyirathoz
Nemzeti Akkreditáló Testület RÉSZLETEZÕ OKIRAT a NAT-1-1383/2008 számú akkreditálási ügyirathoz A MÉLYÉPÍTÕ LABOR Mûszaki Szolgáltató Kft. (1144 Budapest, Füredi út 74-76.) akkreditált mûszaki területe
RészletesebbenAz alakítással bevitt energia hatása az ausztenit átalakulási hőmérsékletére
Az alakítással bevitt energia hatása az ausztenit átalakulási hőmérsékletére Csepeli Zsolt Bereczki Péter Kardos Ibolya Verő Balázs Workshop Miskolc, 2013.09.06. Előadás vázlata Bevezetés Vizsgálat célja,
RészletesebbenTextíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán
RészletesebbenMágneses szuszceptibilitás mérése
Mágneses szuszceptibilitás mérése (Mérési jegyzőkönyv) Hagymási Imre 2006. március 12. (hétfő délelőtti csoport) 1. A mérés elmélete Az anyagok külső mágneses tér hatására polarizálódnak. Általában az
Részletesebben10. Különleges megmunkálások. 11. Elektroeróziós megmunkálások. Elektroeróziós megmunkálások. Különleges megmunkálások csoportosítása
10. Különleges megmunkálások Különleges megmunkálások csoportosítása - Kifejlesztésüket a megmunkálandó anyagok fejlődése indikálta - anyagválasztás anyagkészítés Új anyagszétválasztási technológiák -
RészletesebbenKorszerű duplex korrózióálló acélok hegeszthetőségi kérdései
25. Jubileumi Hegesztési Konferencia Budapest, 2010. május 19 21. Korszerű duplex korrózióálló acélok hegeszthetőségi kérdései Sándor Tamás ESAB Kft., H-1065 Budapest, Teréz krt. 55-57. C lépcsőház, II.
RészletesebbenLézeráteresztő fém-polimer kötés kialakításának vizsgálata
Lézeráteresztő fém-polimer kötés kialakításának vizsgálata Bauernhuber Andor 1*, Markovits Tamás 1, Takács János 1 1 BME Gépjárművek és Járműgyártás Tanszék * andor.bauernhuber@gjt.bme.hu A műanyag és
RészletesebbenHosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata
Hosszú szénszállal ersített manyagkompozitok mechanikai tulajdonságainak vizsgálata Varga Csilla*, Miskolczi Norbert*, Bartha László*, Falussy Lajos** *Pannon Egyetem Vegyészmérnöki és Folyamatmérnöki
RészletesebbenTevékenység: Gyűjtse ki és tanulja meg a lézersugaras hegesztés csoportosítási megoldásait, jelöléseit!
Gyűjtse ki és tanulja meg a lézersugaras hegesztés csoportosítási megoldásait, jelöléseit! 2.3 Lézersugaras hegesztés A lézersugaras hegesztés az MSZ EN ISO 4063:2000 szerint az 52-es azonosító számú csoportba
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenAz alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására
Az alacsony rétegződési hibaenergia hatása az ultrafinom szemcseszerkezet kialakulására és stabilitására Z. Hegedűs, J. Gubicza, M. Kawasaki, N.Q. Chinh, Zs. Fogarassy and T.G. Langdon Eötvös Loránd Tudományegyetem
RészletesebbenJegyzőkönyv. mágneses szuszceptibilitás méréséről (7)
Jegyzőkönyv a mágneses szuszceptibilitás méréséről (7) Készítette: Tüzes Dániel Mérés ideje: 8-1-1, szerda 14-18 óra Jegyzőkönyv elkészülte: 8-1-8 A mérés célja A feladat egy mágneses térerősségmérő eszköz
RészletesebbenRÉSZLETEZŐ OKIRAT (1) a NAH /2018 nyilvántartási számú akkreditált státuszhoz
RÉSZLETEZŐ OKIRAT (1) a NAH-1-1023/2018 nyilvántartási számú akkreditált státuszhoz 1) Az akkreditált szervezet neve és címe: MVM Paksi Atomerőmű Zrt. Anyagvizsgálati Osztály 7031 Paks, hrsz. 8803/17.
RészletesebbenAz ipari komputer tomográfia vizsgálati lehetőségei
Az ipari komputer tomográfia vizsgálati lehetőségei Dr. Czinege Imre, Kozma István Széchenyi István Egyetem 6. ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA Cegléd, 2012. június 7-8. Tartalom A CT technika
RészletesebbenFém, kerámia és biokompozit bioanyagok lézersugaras felületmódosítása
Fém, kerámia és biokompozit bioanyagok lézersugaras felületmódosítása Bitay Enikő 1, Olasz Sándor 2, Dobránszky János 3 1 Sapientia Erdélyi Magyar Tudományegyetem, Marosvásárhely-Koronka, ebitay@ms.sapientia.ro
RészletesebbenHULLÁMPAPÍRLEMEZHEZ HASZNÁLT ALAPPAPÍROK TÍPUSÁNAK AZONOSÍTÁSA KÉMIAI ANALITIKAI MÓDSZERREL. Előadó: Tóth Barnabás és Kalász Ádám
HULLÁMPAPÍRLEMEZHEZ HASZNÁLT ALAPPAPÍROK TÍPUSÁNAK AZONOSÍTÁSA KÉMIAI ANALITIKAI MÓDSZERREL Tóth Barnabás és Kalász Ádám 1 Hullámpapírlemez alkalmazási területe Hullámpapír csomagolás az ipar szinte valamennyi
RészletesebbenKORRÓZIÓÁLLÓ ACÉLOK HEGESZTÉSE
KORRÓZIÓÁLLÓ ACÉLOK HEGESZTÉSE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 TARTALOM Korrózi zióálló acélok
RészletesebbenHegeszthetőség és hegesztett kötések vizsgálata
Hegeszthetőség és hegesztett kötések vizsgálata A világhálón talált és onnan letöltött anyag alapján 1 Kötési módok áttekintése 2 Mi a hegesztés? Két fém között hő hatással vagy erőhatással vagy mindkettővel
RészletesebbenHidegsajtoló hegesztés
Budapesti Műszaki és Gazdaságtudományi Egyetem SAJTOLÓ HEGESZTÉSI ELJÁRÁSOK 1. Hőbevitel nélküli eljárások Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Hidegsajtoló hegesztés A
RészletesebbenSZERKEZETI ACÉLOK HEGESZTÉSE
SZERKEZETI ACÉLOK HEGESZTÉSE Budapesti Műszaki és Gazdaságtudományi Egyetem Mechanikai Technológia és Anyagszerkezettani Tanszék Dr. Palotás Béla Szerző: dr. Palotás Béla 1 Hegeszthető szerkezeti acélok
Részletesebben
