Fogászati implantátumok felületi morfológiájának vizsgálata
|
|
- Alfréd Balázs
- 8 évvel ezelőtt
- Látták:
Átírás

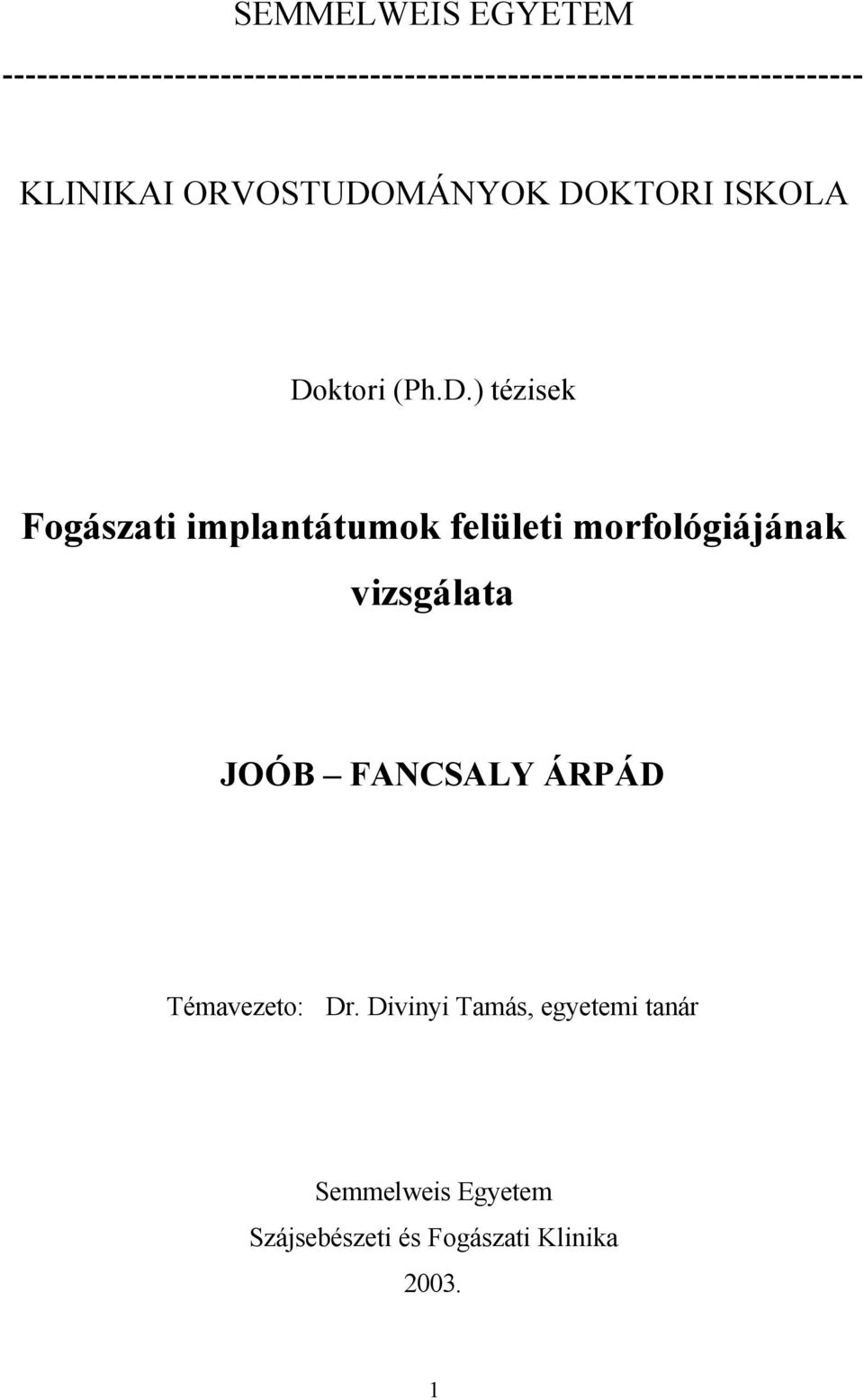

1 SEMMELWEIS EGYETEM KLINIKAI ORVOSTUDOMÁNYOK DOKTORI ISKOLA Doktori (Ph.D.) tézisek Fogászati implantátumok felületi morfológiájának vizsgálata JOÓB FANCSALY ÁRPÁD Témavezeto: Dr. Divinyi Tamás, egyetemi tanár Semmelweis Egyetem Szájsebészeti és Fogászati Klinika

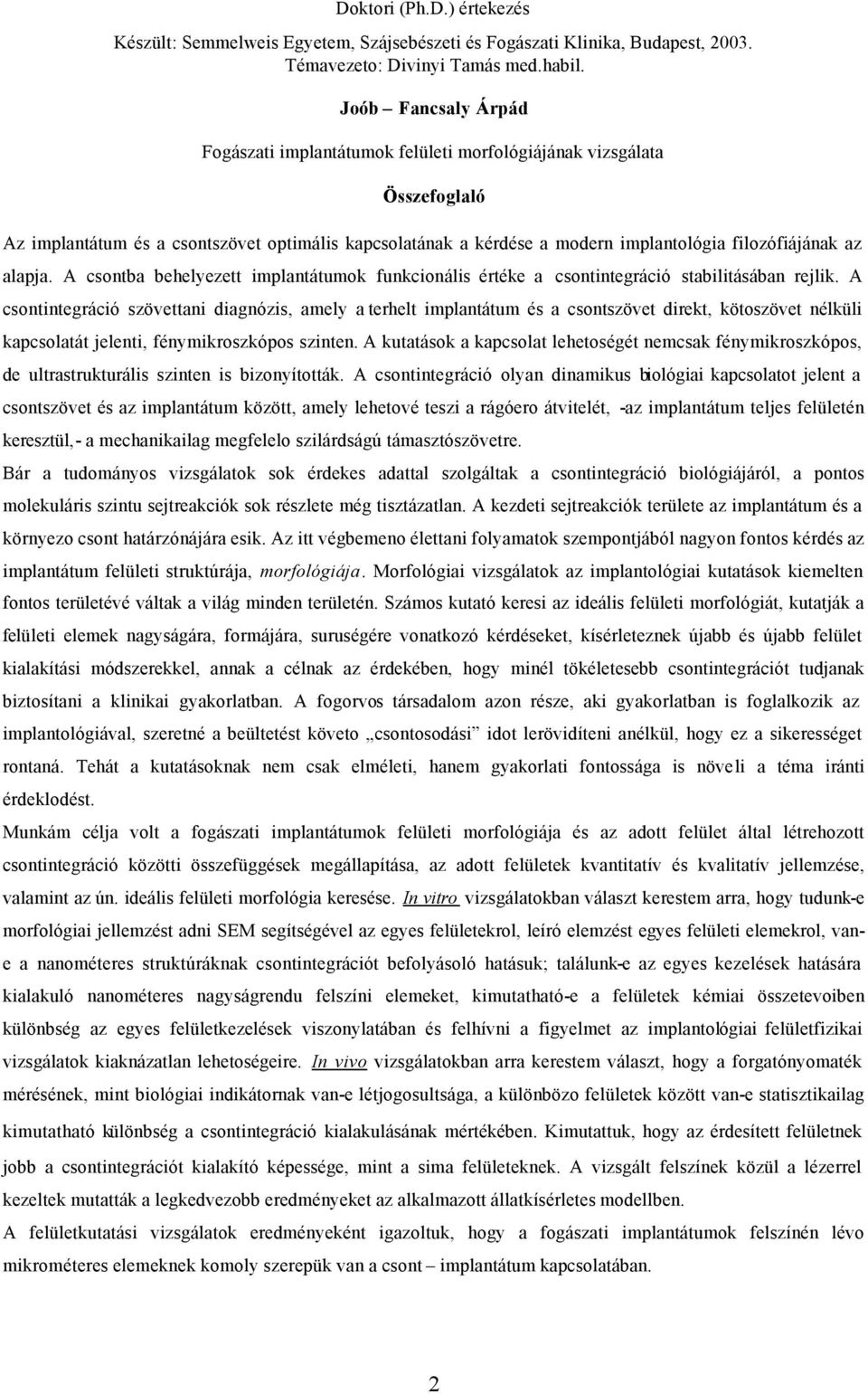

2 Doktori (Ph.D.) értekezés Készült: Semmelweis Egyetem, Szájsebészeti és Fogászati Klinika, Budapest, Témavezeto: Divinyi Tamás med.habil. Joób Fancsaly Árpád Fogászati implantátumok felületi morfológiájának vizsgálata Összefoglaló Az implantátum és a csontszövet optimális kapcsolatának a kérdése a modern implantológia filozófiájának az alapja. A csontba behelyezett implantátumok funkcionális értéke a csontintegráció stabilitásában rejlik. A csontintegráció szövettani diagnózis, amely a terhelt implantátum és a csontszövet direkt, kötoszövet nélküli kapcsolatát jelenti, fénymikroszkópos szinten. A kutatások a kapcsolat lehetoségét nemcsak fénymikroszkópos, de ultrastrukturális szinten is bizonyították. A csontintegráció olyan dinamikus biológiai kapcsolatot jelent a csontszövet és az implantátum között, amely lehetové teszi a rágóero átvitelét, -az implantátum teljes felületén keresztül,- a mechanikailag megfelelo szilárdságú támasztószövetre. Bár a tudományos vizsgálatok sok érdekes adattal szolgáltak a csontintegráció biológiájáról, a pontos molekuláris szintu sejtreakciók sok részlete még tisztázatlan. A kezdeti sejtreakciók területe az implantátum és a környezo csont határzónájára esik. Az itt végbemeno élettani folyamatok szempontjából nagyon fontos kérdés az implantátum felületi struktúrája, morfológiája. Morfológiai vizsgálatok az implantológiai kutatások kiemelten fontos területévé váltak a világ minden területén. Számos kutató keresi az ideális felületi morfológiát, kutatják a felületi elemek nagyságára, formájára, suruségére vonatkozó kérdéseket, kísérleteznek újabb és újabb felület kialakítási módszerekkel, annak a célnak az érdekében, hogy minél tökéletesebb csontintegrációt tudjanak biztosítani a klinikai gyakorlatban. A fogorvos társadalom azon része, aki gyakorlatban is foglalkozik az implantológiával, szeretné a beültetést követo csontosodási idot lerövidíteni anélkül, hogy ez a sikerességet rontaná. Tehát a kutatásoknak nem csak elméleti, hanem gyakorlati fontossága is növeli a téma iránti érdeklodést. Munkám célja volt a fogászati implantátumok felületi morfológiája és az adott felület által létrehozott csontintegráció közötti összefüggések megállapítása, az adott felületek kvantitatív és kvalitatív jellemzése, valamint az ún. ideális felületi morfológia keresése. In vitro vizsgálatokban választ kerestem arra, hogy tudunk-e morfológiai jellemzést adni SEM segítségével az egyes felületekrol, leíró elemzést egyes felületi elemekrol, vane a nanométeres struktúráknak csontintegrációt befolyásoló hatásuk; találunk-e az egyes kezelések hatására kialakuló nanométeres nagyságrendu felszíni elemeket, kimutatható-e a felületek kémiai összetevoiben különbség az egyes felületkezelések viszonylatában és felhívni a figyelmet az implantológiai felületfizikai vizsgálatok kiaknázatlan lehetoségeire. In vivo vizsgálatokban arra kerestem választ, hogy a forgatónyomaték mérésének, mint biológiai indikátornak van-e létjogosultsága, a különbözo felületek között van-e statisztikailag kimutatható különbség a csontintegráció kialakulásának mértékében. Kimutattuk, hogy az érdesített felületnek jobb a csontintegrációt kialakító képessége, mint a sima felületeknek. A vizsgált felszínek közül a lézerrel kezeltek mutatták a legkedvezobb eredményeket az alkalmazott állatkísérletes modellben. A felületkutatási vizsgálatok eredményeként igazoltuk, hogy a fogászati implantátumok felszínén lévo mikrométeres elemeknek komoly szerepük van a csont implantátum kapcsolatában. 2
3 1. BEVEZETÉS ÉS CÉLKITUZÉS A nyolcvanas évek elejétol a fogászati implantátumok felületének vizsgálata, új felületkezelési eljárások kidolgozása és azok hosszú távú eredményességének megfigyelése az implantológiai kutatások középpontjába kerültek. A felületkutatás lehetoségei minoségileg megváltoztak, amikor foleg fizikai módszerekkel, lehetové és széles körben alkalmazhatóvá vált az összetétel, az atomelrendezodés, az elektronszerkezet, a kémiai kötés és számos más jellemzo nagyérzékenységu, nagy felbontóképességu eszközökkel történo mérése. Számos szerzo leírta, hogy a felület kialakítása fontos az implantátum élettartama szempontjából. Ezért a felületkezelési eljárásoknak nagy szerepe van az implantológiában. A felület változásainak pontos biológiai értéke nehezen prognosztizálható, de biztos, hogy befolyásolja a szöveti gyógyulást, a sikerességet, a mesenchymális sejtek differenciálódását, az oszteoblasztok proliferációt a sejtek fenotipusának megváltoztatásával. Ha a felület szerepét vizsgáljuk a csontintegráció kialakulásában, akkor az itt végbemeno élettani folyamatok szempontjából az implantátum felületének két fontos tulajdonságát kell kiemelnünk: a felület tisztaságát és a felület morfológiáját. A felület mechanikai egyenetlenségei fontos szerepet játszanak a csontsejtekkel való kapcsolatban. Azt már a felületi kutatások hoskorában is leírták, hogy a porózus felületeken, -amelyek a csontszövet benövését lehetové teszik, - a vizsgálatok szerint a csontos regeneráció gyorsabban következik be. Ebben az idoben javasolták, hogy porózusabb felületet hozzanak létre a fogászati implantátumok felületén, mert az növeli a csonthoz való kötodési képességét. Ez a teória azóta már megdolt és tudott, hogy nem a porozitás mértéke, hanem annak minosége befolyásolja a csontintegrációt. Makropórusoknak elsosorban a csontszövettel történo mechanikai kapcsolat kialakításban van szerepük, míg a mikropórusok a felszín 100 mikrométernél kisebb geometriai elemei - a szövetkultúrákkal végzett megfigyelések szerint gyorsítják a csontsejtnek a felületre történo. Ma már tényként kezelik és számos szerzo bizonyította, hogy az érdesített felület a csontintegráció szempontjából jobb, mint a sima felületi kiképzés Az implantológiai kutatások során nyitott kérdés maradt az, hogy milyen az ideális felületi morfológia, - mekkora felületi elemek, milyen formájú struktúrák, milyen elhelyezkedése szükséges a tökéletes csontintegrációhoz. Munkánk kiemelt célja volt a fogászati implantátumok felületi morfológiája és az adott felület által létrehozott csontintegráció közötti összefüggések megállapítása, valamint az ún. ideális felületi morfológia keresése. Választ kerestem arra, hogy tudunk-e morfológiai jellemzést adni pásztázó elektronmikroszkóp segítségével egyes felületekrol, leíró elemzést egyes felületi elemekrol, találunk-e az egyes kezelések hatására kialakuló nanométeres nagyságrendu felszíni elemeket, kutattuk azt a kérdést, hogy kimutatható-e a felületek kémiai összetevoiben különbség az egyes felületkezelések viszonylatában. In vivo vizsgálatokban arra kerestem választ, hogy a forgatónyomaték mérésének, mint biológiai indikátornak van-e létjogosultsága, és a különbözo felületek között van-e statisztikailag kimutatható különbség a csontintegráció kiala kulásának mértékében. Lényeges kérdése volt a vizsgálatainknak, hogy az általunk alkalmazott lézeres felületkezelések mutatnak-e jobb csontintegrációs értékeket, mint a hagyományosan alkalmazott felületek. 3
4 2. VIZSGÁLATI ANYAG ÉS MÓDSZER 2.1 Kihajtási forgatónyomaték (removal torque) mérése állatkísérletekben, véletlen választott felületi morfológiai esetében. A vizsgálat célja a különbözo morfológiájú és tisztaságú felületek összehasonlítása volt a lézerrel kezelt implantátumok felületével. Alapveto bizonyítékokat szerettünk volna kapni a lézeres felületkezelés biológiai értékérol. A kísérlethez a kísérleti állat anatómiai adottságainak megfelelo csavarimplantátumokat készítettünk tiszta, ötvözetlen titánból (ISO 5832 Pt.2 Grade 1). A tesztimplantátum teljes hossza 8 mm volt, ebbol a csontba besüllyesztheto menetes rész 5 mm és az implantátum behajtására és eltávolítására egyaránt szolgáló szögletes formájú rész (mely a vakpróba jellegu vizsgálathoz szükséges kódjeleket is tartalmazta) 3 mm hosszú volt. Az implantátumok külso átméroje 2,8 mm, míg a belso 2,2 mm volt. Vizsgálati csoportjainkban a csavarimplantátumokat az alábbi felületekkel, felületkezeléssel láttuk el: 1.felületkezelés nélkül, esztergált felszín, 2.alumínium-oxiddal érdesített felszín (250 mikrométer szemcsenagyság), 3. alumínium-oxiddal érdesített felszín (250 mikrométer szemcsenagyság) és kis teljesítményu lézerrel kezelt felszín (1 J/impulzus). Ebben a sorozatban amikor véletlenszeruen kiválasztott felületeket hasonlítottunk össze a lézeresen felületkezelt felszínekkel kísérleteinkhez 7 darab, egy évesnél fiatalabb, nostény, új-zélandi fehér nyulat használtunk. A kísérleti állatokat a fülvénájukba vezetett kanülön keresztül 10%-os Nembutál oldattal (Phylaxia- Pharma Rt) narkotizáltuk. A megfelelo mélységu narkózis elérése után az állatok combcsontját a comb belso oldala felol feltártuk. Elofúró, spirál készrefúró és menetvágó segítségével kialakítottuk az implantátumok helyét. A csont fúrását lassú fordulatszámon, fiziológiás sóoldattal történo állandó hutés mellett végeztük. A sebet penicillinkezelés után felszívódó varratokkal (Vycril-Braun) zártuk. Az implantátumok behelyezésénél a kódjellel ellátott implantátumokat random módon helyeztük el a kísérleti állatokban, természetesen úgy, hogy egy állatba két azonos jelu implantátum ne kerüljön. Az implantátumok a nyúl combcsont anatómiai sajátosságának megfeleloen részben a kompakt állományban, részben a velourben helyezkedtek el. Az állatokat a mutét után 3 hónapig Furistar (Purina) tápon tartva biztosítottuk a zavartalan gyógyulás feltételeit. A nyulakat ezután túlaltattuk, és az implantátumokat tartalmazó combcsontokat eltávolítottuk. A combcsontból az implantátumokat nyomatékméro segítségével csavartuk ki. A készülék 1997-ben készült a KFKI-ban, kifejezetten a kísérleti sorozatunkhoz, saját fejlesztésben. A kitekeréshez szükséges forgatónyomaték értékeket rögzítettük és statisztikailag (Wilcoxon próba) értékeltük. Az implantátumok eltávolítása után a combcsontból haránt irányú metszeteket készítve szövettani vizsgálatokat is végeztünk. 2.2 Kihajtási forgatónyomaték (removal torque) mérése állatkísérletekben, különbözo teljesítményu lézerrel felületkezelt morfológia esetében Ennél a vizsgálatnál tapasztalva az elozo vizsgálat során kapott kedvezo képet a lézeresen felületkezelt implantátumok esetében csak a lézerrel létrehozható felületi geometriáknak a csontintegrációt befolyásoló hatását vizsgáltuk. Kísérletünkhöz - az elozohöz hasonlóan új-zélandi, nostény nyulakat alkalmaztunk. A vizsgálatokat önkontrollos jellegure tervezve a nyulak mindkét combjába 2-2 tesztimplantátumot helyeztünk be, így minden állat az összes vizsgálandó implantátumot magában hordta. Az implantátumok behelyezése, a mutéti protokoll, valamint a forgatónyomaték mérése az elozoekben közöltek szerint történtek. 4

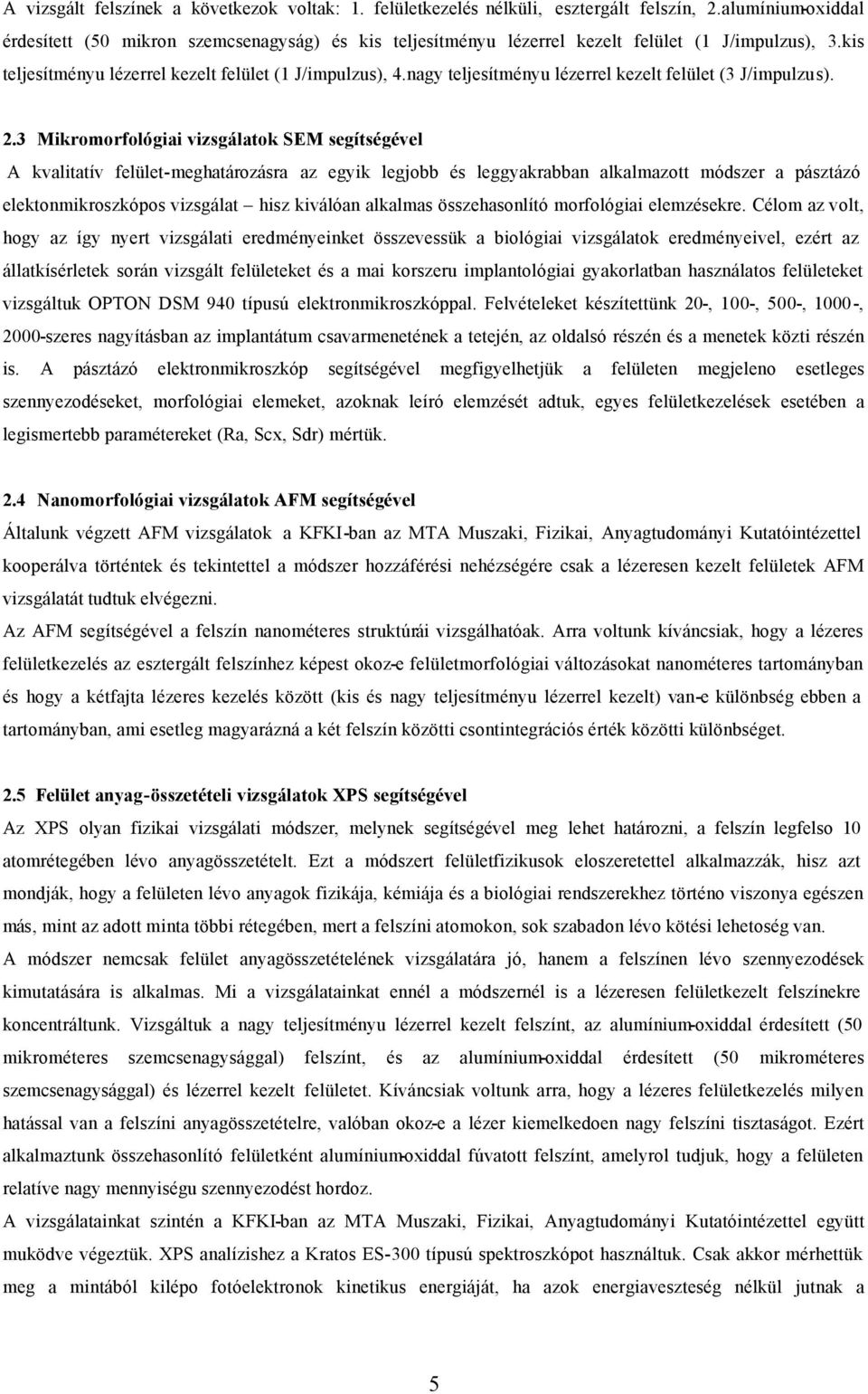

5 A vizsgált felszínek a következok voltak: 1. felületkezelés nélküli, esztergált felszín, 2.alumínium-oxiddal érdesített (50 mikron szemcsenagyság) és kis teljesítményu lézerrel kezelt felület (1 J/impulzus), 3.kis teljesítményu lézerrel kezelt felület (1 J/impulzus), 4.nagy teljesítményu lézerrel kezelt felület (3 J/impulzus). 2.3 Mikromorfológiai vizsgálatok SEM segítségével A kvalitatív felület-meghatározásra az egyik legjobb és leggyakrabban alkalmazott módszer a pásztázó elektonmikroszkópos vizsgálat hisz kiválóan alkalmas összehasonlító morfológiai elemzésekre. Célom az volt, hogy az így nyert vizsgálati eredményeinket összevessük a biológiai vizsgálatok eredményeivel, ezért az állatkísérletek során vizsgált felületeket és a mai korszeru implantológiai gyakorlatban használatos felületeket vizsgáltuk OPTON DSM 940 típusú elektronmikroszkóppal. Felvételeket készítettünk 20-, 100-, 500-, 1000-, 2000-szeres nagyításban az implantátum csavarmenetének a tetején, az oldalsó részén és a menetek közti részén is. A pásztázó elektronmikroszkóp segítségével megfigyelhetjük a felületen megjeleno esetleges szennyezodéseket, morfológiai elemeket, azoknak leíró elemzését adtuk, egyes felületkezelések esetében a legismertebb paramétereket (Ra, Scx, Sdr) mértük. 2.4 Nanomorfológiai vizsgálatok AFM segítségével Általunk végzett AFM vizsgálatok a KFKI-ban az MTA Muszaki, Fizikai, Anyagtudományi Kutatóintézettel kooperálva történtek és tekintettel a módszer hozzáférési nehézségére csak a lézeresen kezelt felületek AFM vizsgálatát tudtuk elvégezni. Az AFM segítségével a felszín nanométeres struktúrái vizsgálhatóak. Arra voltunk kíváncsiak, hogy a lézeres felületkezelés az esztergált felszínhez képest okoz-e felületmorfológiai változásokat nanométeres tartományban és hogy a kétfajta lézeres kezelés között (kis és nagy teljesítményu lézerrel kezelt) van-e különbség ebben a tartományban, ami esetleg magyarázná a két felszín közötti csontintegrációs érték közötti különbséget. 2.5 Felület anyag-összetételi vizsgálatok XPS segítségével Az XPS olyan fizikai vizsgálati módszer, melynek segítségével meg lehet határozni, a felszín legfelso 10 atomrétegében lévo anyagösszetételt. Ezt a módszert felületfizikusok eloszeretettel alkalmazzák, hisz azt mondják, hogy a felületen lévo anyagok fizikája, kémiája és a biológiai rendszerekhez történo viszonya egészen más, mint az adott minta többi rétegében, mert a felszíni atomokon, sok szabadon lévo kötési lehetoség van. A módszer nemcsak felület anyagösszetételének vizsgálatára jó, hanem a felszínen lévo szennyezodések kimutatására is alkalmas. Mi a vizsgálatainkat ennél a módszernél is a lézeresen felületkezelt felszínekre koncentráltunk. Vizsgáltuk a nagy teljesítményu lézerrel kezelt felszínt, az alumínium-oxiddal érdesített (50 mikrométeres szemcsenagysággal) felszínt, és az alumínium-oxiddal érdesített (50 mikrométeres szemcsenagysággal) és lézerrel kezelt felületet. Kíváncsiak voltunk arra, hogy a lézeres felületkezelés milyen hatással van a felszíni anyagösszetételre, valóban okoz-e a lézer kiemelkedoen nagy felszíni tisztaságot. Ezért alkalmaztunk összehasonlító felületként alumínium-oxiddal fúvatott felszínt, amelyrol tudjuk, hogy a felületen relatíve nagy mennyiségu szennyezodést hordoz. A vizsgálatainkat szintén a KFKI-ban az MTA Muszaki, Fizikai, Anyagtudományi Kutatóintézettel együtt muködve végeztük. XPS analízishez a Kratos ES-300 típusú spektroszkópot használtuk. Csak akkor mérhettük meg a mintából kilépo fotóelektronok kinetikus energiáját, ha azok energiaveszteség nélkül jutnak a 5

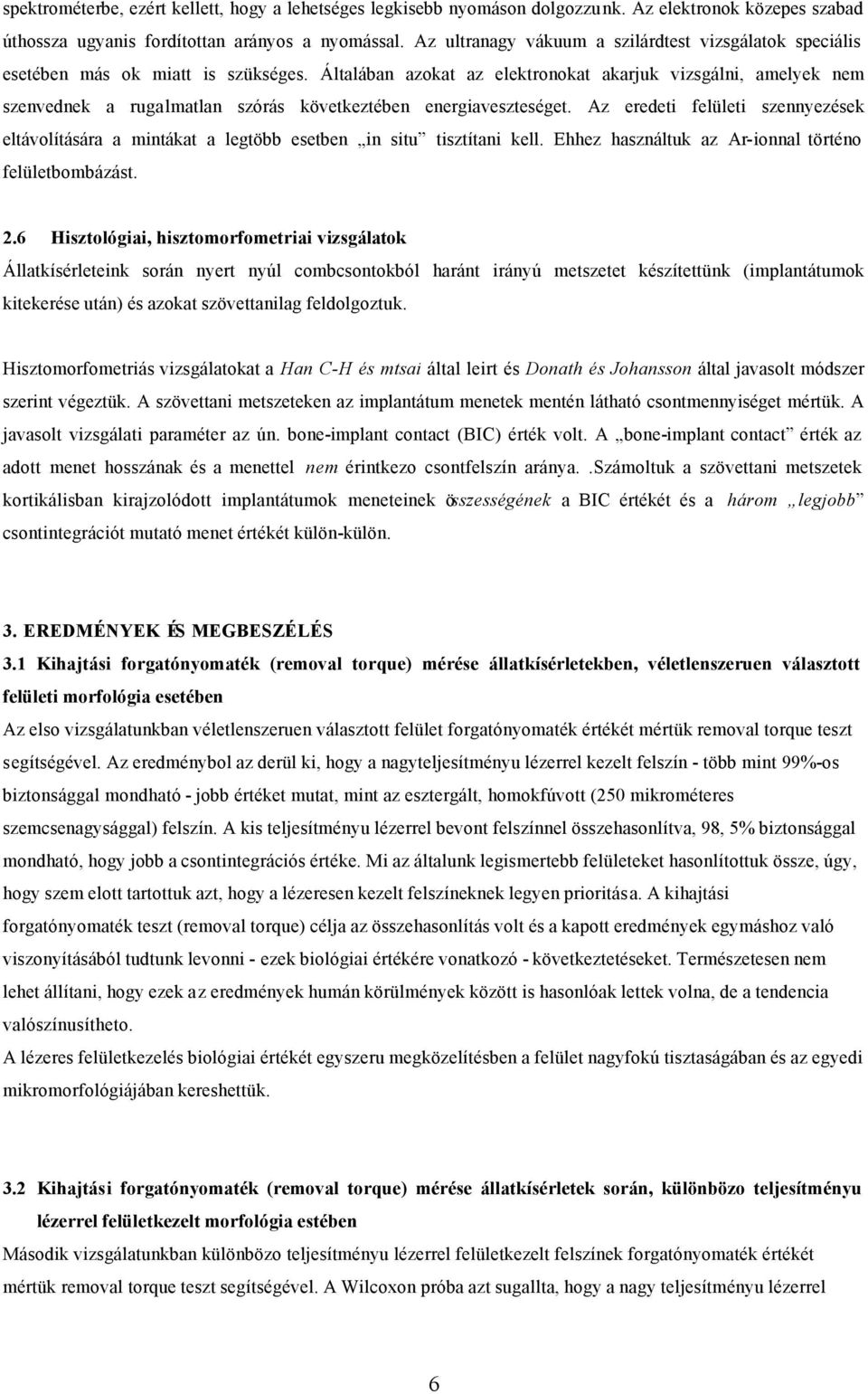

6 spektrométerbe, ezért kellett, hogy a lehetséges legkisebb nyomáson dolgozzunk. Az elektronok közepes szabad úthossza ugyanis fordítottan arányos a nyomással. Az ultranagy vákuum a szilárdtest vizsgálatok speciális esetében más ok miatt is szükséges. Általában azokat az elektronokat akarjuk vizsgálni, amelyek nem szenvednek a rugalmatlan szórás következtében energiaveszteséget. Az eredeti felületi szennyezések eltávolítására a mintákat a legtöbb esetben in situ tisztítani kell. Ehhez használtuk az Ar-ionnal történo felületbombázást. 2.6 Hisztológiai, hisztomorfometriai vizsgálatok Állatkísérleteink során nyert nyúl combcsontokból haránt irányú metszetet készítettünk (implantátumok kitekerése után) és azokat szövettanilag feldolgoztuk. Hisztomorfometriás vizsgálatokat a Han C-H és mtsai által leirt és Donath és Johansson által javasolt módszer szerint végeztük. A szövettani metszeteken az implantátum menetek mentén látható csontmennyiséget mértük. A javasolt vizsgálati paraméter az ún. bone-implant contact (BIC) érték volt. A bone-implant contact érték az adott menet hosszának és a menettel nem érintkezo csontfelszín aránya..számoltuk a szövettani metszetek kortikálisban kirajzolódott implantátumok meneteinek összességének a BIC értékét és a három legjobb csontintegrációt mutató menet értékét külön-külön. 3. EREDMÉNYEK ÉS MEGBESZÉLÉS 3.1 Kihajtási forgatónyomaték (removal torque) mérése állatkísérletekben, véletlenszeruen választott felületi morfológia esetében Az elso vizsgálatunkban véletlenszeruen választott felület forgatónyomaték értékét mértük removal torque teszt segítségével. Az eredménybol az derül ki, hogy a nagyteljesítményu lézerrel kezelt felszín - több mint 99%-os biztonsággal mondható - jobb értéket mutat, mint az esztergált, homokfúvott (250 mikrométeres szemcsenagysággal) felszín. A kis teljesítményu lézerrel bevont felszínnel összehasonlítva, 98, 5% biztonsággal mondható, hogy jobb a csontintegrációs értéke. Mi az általunk legismertebb felületeket hasonlítottuk össze, úgy, hogy szem elott tartottuk azt, hogy a lézeresen kezelt felszíneknek legyen prioritása. A kihajtási forgatónyomaték teszt (removal torque) célja az összehasonlítás volt és a kapott eredmények egymáshoz való viszonyításából tudtunk levonni - ezek biológiai értékére vonatkozó - következtetéseket. Természetesen nem lehet állítani, hogy ezek az eredmények humán körülmények között is hasonlóak lettek volna, de a tendencia valószínusítheto. A lézeres felületkezelés biológiai értékét egyszeru megközelítésben a felület nagyfokú tisztaságában és az egyedi mikromorfológiájában kereshettük. 3.2 Kihajtási forgatónyomaték (removal torque) mérése állatkísérletek során, különbözo teljesítményu lézerrel felületkezelt morfológia estében Második vizsgálatunkban különbözo teljesítményu lézerrel felületkezelt felszínek forgatónyomaték értékét mértük removal torque teszt segítségével. A Wilcoxon próba azt sugallta, hogy a nagy teljesítményu lézerrel 6
7 kezelt implantátumoknak 98%-os biztonsággal mondható jobb a csontintegrációs képessége (nagyobb forgatónyomaték szükséges az eltávolításukhoz), mint az esztergált és az érdesített felületu implantátumoknak. A kis teljesítményu lézerrel kezelt implantátumhoz viszonyítva már nem ennyire egyértelmu az eredmény- bár a próba szerint 40%-os biztonsággal mondható jobbnak a nagy teljesítményu lézer. A kísérletben, ahol minden állatnál, minden implantátum szerepel, az átlagértékek különbségét is bizonyító jellegunek tekintettük. Ennél a vizsgálatnál a nagy teljesítményu lézer csak az esztergált valamint a homokfúvott és kis teljesítményu lézerrel kezelt felszínekkel történo összehasonlításban bizonyult szignifikánsan jobbnak (Wilcoxon és egymintás t- próba). 3.3 Mikromorfológiai vizsgálatok SEM segítségével Pásztázó elektronmikroszkópos vizsgálattal az egyes felületeknek kvalitatív jellemzését és összehasonlító morfológiai elemzését tudjuk elvégezni. Az összehasonlítást mindig -az általánosan elfogadott referencia felszínhez az esztergált felülethez viszonyítva végeztük. Összességében elmondható, hogy mindegyik felületkezelési eljárás jól leírható. A legjellegzetesebb képet az anyagtranszport mentes és a kombinált eljárások adták. 3.4 Nanomorfológiai vizsgálatok AFM segítségével A felszínen kirajzolódott dombocskák (hillock) és dendrites formátumok, azok nagysága és surusége jellemzik az adott felszínt. A kis teljesítményu lézer esetében a dombocskák (hillock) méretei 100 nanométeres tartományba esnek, és ritkábban helyezkednek el, mint a nagy teljesítményu lézerrel kezelt felszín esetében. A nagy teljesítményu lézerrel kezelt felszín esetében nagyobb suruségben figyelhetoek meg a dombocskák (hillock) rajzolatai, viszont ezek nagysága csak a mikrométeres tartományba esik. A felszíni dombocskák tízszer nagyobb koncentrációja arra enged következtetni retrospektív gondolatmenetben - hogy a felszíni nanométeres struktúráknak komoly szerepe lehet a csontintegráció kialakulásában és annak erosségében. Kétféle lézeres felszínt (kis és nagy teljesítményu lézerrel kezelt) vizsgáltuk és azt tapasztaltuk, hogy a két felszín AFM képe között jelentos különbség látható. A nagy teljesítményu lézerrel kezelt felszín esetében tízszer nagyobb volt azoknak a kiemelkedéseknek a száma, amelyek az 50 nanométeres tartományba esnek. Retrospektív vizsgálataink azt mutatják, hogy feltehetoen az nanométeres nagyságban kiemelkedések gyakorisága befolyásolja a felszíni morfológia különbségbol adódó eltéro mértéku csontintegrációt Felület anyag-összetételi vizsgálatok XPS segítségével A lézerkezelés radikálisan csökkenti az alumínium és a szilícium szennyezettséget a felületen, de az alumíniumot nem eliminálja tökéletesen. Ezek az eredmények mutatják, hogy a lézeres kezelés segítségével a fe lszín megtisztítható. Az alumínium nagy részét és a szilíciumot teljesen eltünteti a felszínrol. Fontos hangsúlyozni, hogy nincs jele a szegregációnak, legalább is az XPS módszer érzékenységi határain belül. Az adatok mutatják, hogy a lézer tisztit akkor is, ha a felszín eredetileg szennyezett volt. Vizsgálatunkkal egyértelmuen igazoltuk a lézeres felületkezelés egyik elonyét a nagy felületi tisztaságot és azt, hogy lézeres utókezelés is alkalmazható, akár csak a felületi szennyezodések eliminálására. 7

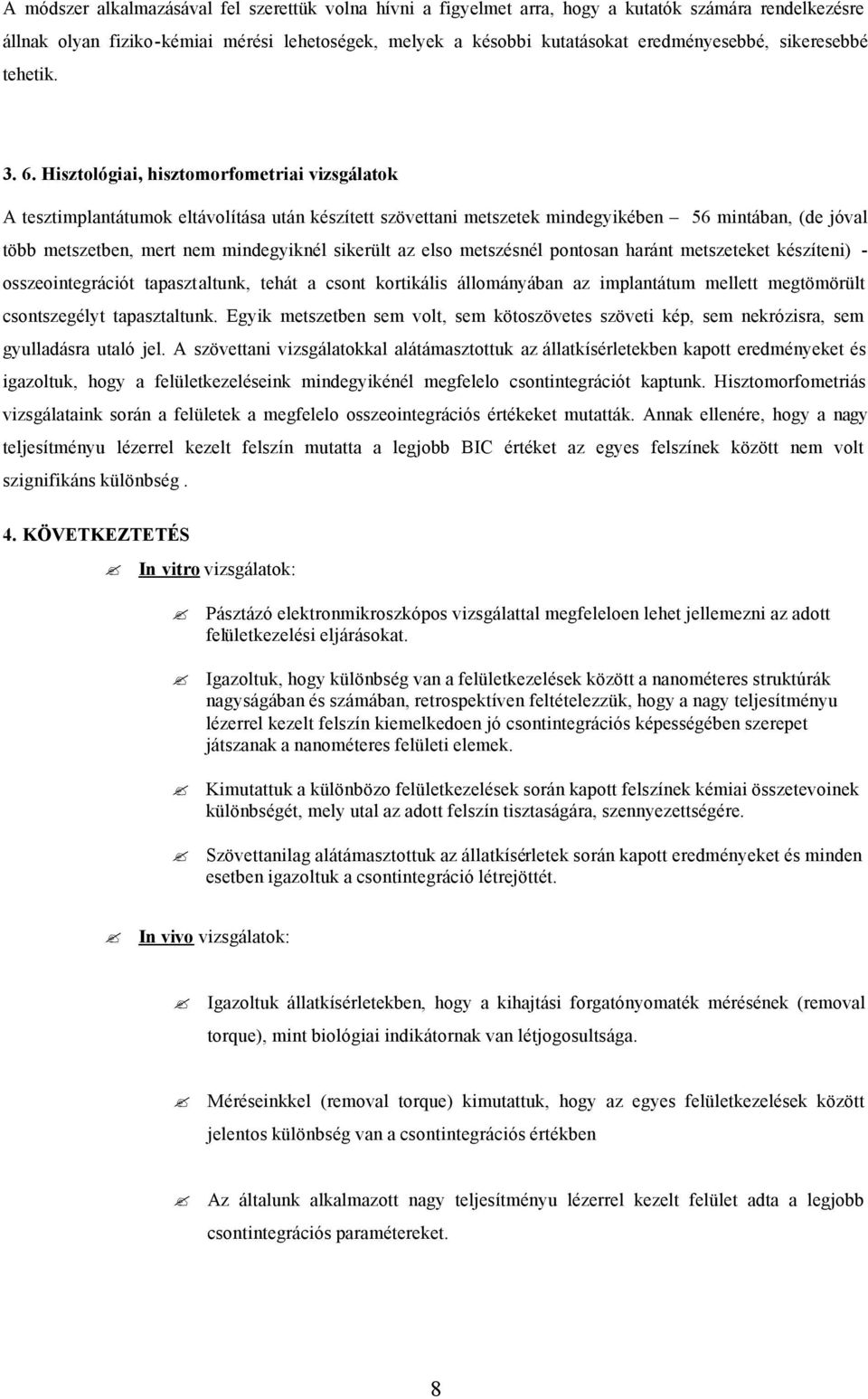

8 A módszer alkalmazásával fel szerettük volna hívni a figyelmet arra, hogy a kutatók számára rendelkezésre állnak olyan fiziko-kémiai mérési lehetoségek, melyek a késobbi kutatásokat eredményesebbé, sikeresebbé tehetik Hisztológiai, hisztomorfometriai vizsgálatok A tesztimplantátumok eltávolítása után készített szövettani metszetek mindegyikében 56 mintában, (de jóval több metszetben, mert nem mindegyiknél sikerült az elso metszésnél pontosan haránt metszeteket készíteni) - osszeointegrációt tapasztaltunk, tehát a csont kortikális állományában az implantátum mellett megtömörült csontszegélyt tapasztaltunk. Egyik metszetben sem volt, sem kötoszövetes szöveti kép, sem nekrózisra, sem gyulladásra utaló jel. A szövettani vizsgálatokkal alátámasztottuk az állatkísérletekben kapott eredményeket és igazoltuk, hogy a felületkezeléseink mindegyikénél megfelelo csontintegrációt kaptunk. Hisztomorfometriás vizsgálataink során a felületek a megfelelo osszeointegrációs értékeket mutatták. Annak ellenére, hogy a nagy teljesítményu lézerrel kezelt felszín mutatta a legjobb BIC értéket az egyes felszínek között nem volt szignifikáns különbség. 4. KÖVETKEZTETÉS In vitro vizsgálatok: Pásztázó elektronmikroszkópos vizsgálattal megfeleloen lehet jellemezni az adott felületkezelési eljárásokat. Igazoltuk, hogy különbség van a felületkezelések között a nanométeres struktúrák nagyságában és számában, retrospektíven feltételezzük, hogy a nagy teljesítményu lézerrel kezelt felszín kiemelkedoen jó csontintegrációs képességében szerepet játszanak a nanométeres felületi elemek. Kimutattuk a különbözo felületkezelések során kapott felszínek kémiai összetevoinek különbségét, mely utal az adott felszín tisztaságára, szennyezettségére. Szövettanilag alátámasztottuk az állatkísérletek során kapott eredményeket és minden esetben igazoltuk a csontintegráció létrejöttét. In vivo vizsgálatok: Igazoltuk állatkísérletekben, hogy a kihajtási forgatónyomaték mérésének (removal torque), mint biológiai indikátornak van létjogosultsága. Méréseinkkel (removal torque) kimutattuk, hogy az egyes felületkezelések között jelentos különbség van a csontintegrációs értékben Az általunk alkalmazott nagy teljesítményu lézerrel kezelt felület adta a legjobb csontintegrációs paramétereket. 8
9 AZ ÉRTEKEZÉS ALAPJÁT KÉPZO SAJÁT KÖZLEMÉNYEK 1., Joób, F.Á., Divinyi, T., Fazekas, Á., Peto, G., Karacs, A.: Fogászati implantátumok felületkezelése nagy teljesítményu lézersugárral Fogorv. Szle, 93: , , Joób, F.Á., Divinyi, T.: Fogászati implantátumok felületi morfológiájának elektronmikroszkópos vizsgálat Fogorv. Szle, 94: , , Peto, G., Karacs, A., Pászti, Z., Guczi, L., Divinyi, T., Joób, F.Á.: Surface treatment of screw shaped titanium dental implants by high intensity laser pulses Applied Surface Science 186: 7-13, , Joób, F.Á., Divinyi, T., Fazekas, Á., Daroczi, Cs., Karacs, A., Peto, G.: Pulsed laser induced micro and nanosized morphology and composition of titanium dental implants Journal of Smart Materials and Structures 11: , , Karacs, A., Joób, F.Á., Divinyi, T., Peto, G., Kovách, G.: Morphological and animal study of titanium dental implant surface induced by blasting and high intensity pulsed Nd-glass laser Materials Science and Engineering C. 23: , IDÉZHETO ABSZTRAKTOK 1., Joób, F.Á., Divinyi, T., Fazekas, Á., Daroczi, Cs., Karacs, A., Peto, G.: Nano-microsized modification of the surface morphology and composition of Ti-based dental implants BioMEMS and Smart Nanostructures, Proceedings of SPIE vol. 4590, page , AZ ÉRTEKEZÉS TÉMAKÖRÉBEN ELHANGZOTT ELOADÁSOK 1., Joób, F.Á., Divinyi, T., Karacs, A., Peto, G.: A fogászati implantátumok felületi morfológiájának vizsgálata Magyar Fogorvosok XV. Jubileumi Árkövy Kongresszusa, Budapest,

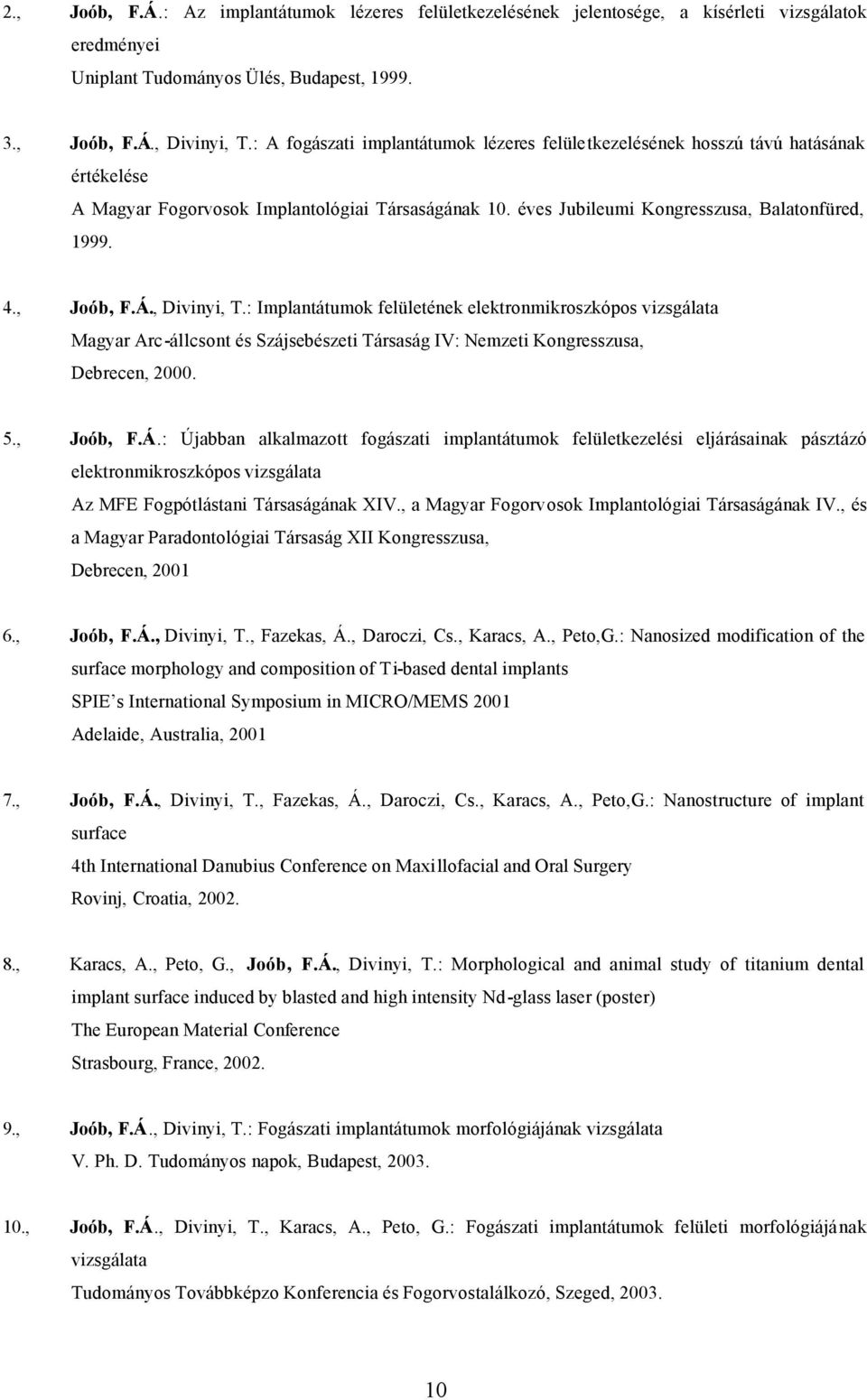

10 2., Joób, F.Á.: Az implantátumok lézeres felületkezelésének jelentosége, a kísérleti vizsgálatok eredményei Uniplant Tudományos Ülés, Budapest, , Joób, F.Á., Divinyi, T.: A fogászati implantátumok lézeres felületkezelésének hosszú távú hatásának értékelése A Magyar Fogorvosok Implantológiai Társaságának 10. éves Jubileumi Kongresszusa, Balatonfüred, , Joób, F.Á., Divinyi, T.: Implantátumok felületének elektronmikroszkópos vizsgálata Magyar Arc-állcsont és Szájsebészeti Társaság IV: Nemzeti Kongresszusa, Debrecen, , Joób, F.Á.: Újabban alkalmazott fogászati implantátumok felületkezelési eljárásainak pásztázó elektronmikroszkópos vizsgálata Az MFE Fogpótlástani Társaságának XIV., a Magyar Fogorvosok Implantológiai Társaságának IV., és a Magyar Paradontológiai Társaság XII Kongresszusa, Debrecen, , Joób, F.Á., Divinyi, T., Fazekas, Á., Daroczi, Cs., Karacs, A., Peto,G.: Nanosized modification of the surface morphology and composition of Ti-based dental implants SPIE s International Symposium in MICRO/MEMS 2001 Adelaide, Australia, , Joób, F.Á., Divinyi, T., Fazekas, Á., Daroczi, Cs., Karacs, A., Peto,G.: Nanostructure of implant surface 4th International Danubius Conference on Maxillofacial and Oral Surgery Rovinj, Croatia, , Karacs, A., Peto, G., Joób, F.Á., Divinyi, T.: Morphological and animal study of titanium dental implant surface induced by blasted and high intensity Nd-glass laser (poster) The European Material Conference Strasbourg, France, , Joób, F.Á., Divinyi, T.: Fogászati implantátumok morfológiájának vizsgálata V. Ph. D. Tudományos napok, Budapest, , Joób, F.Á., Divinyi, T., Karacs, A., Peto, G.: Fogászati implantátumok felületi morfológiájának vizsgálata Tudományos Továbbképzo Konferencia és Fogorvostalálkozó, Szeged,

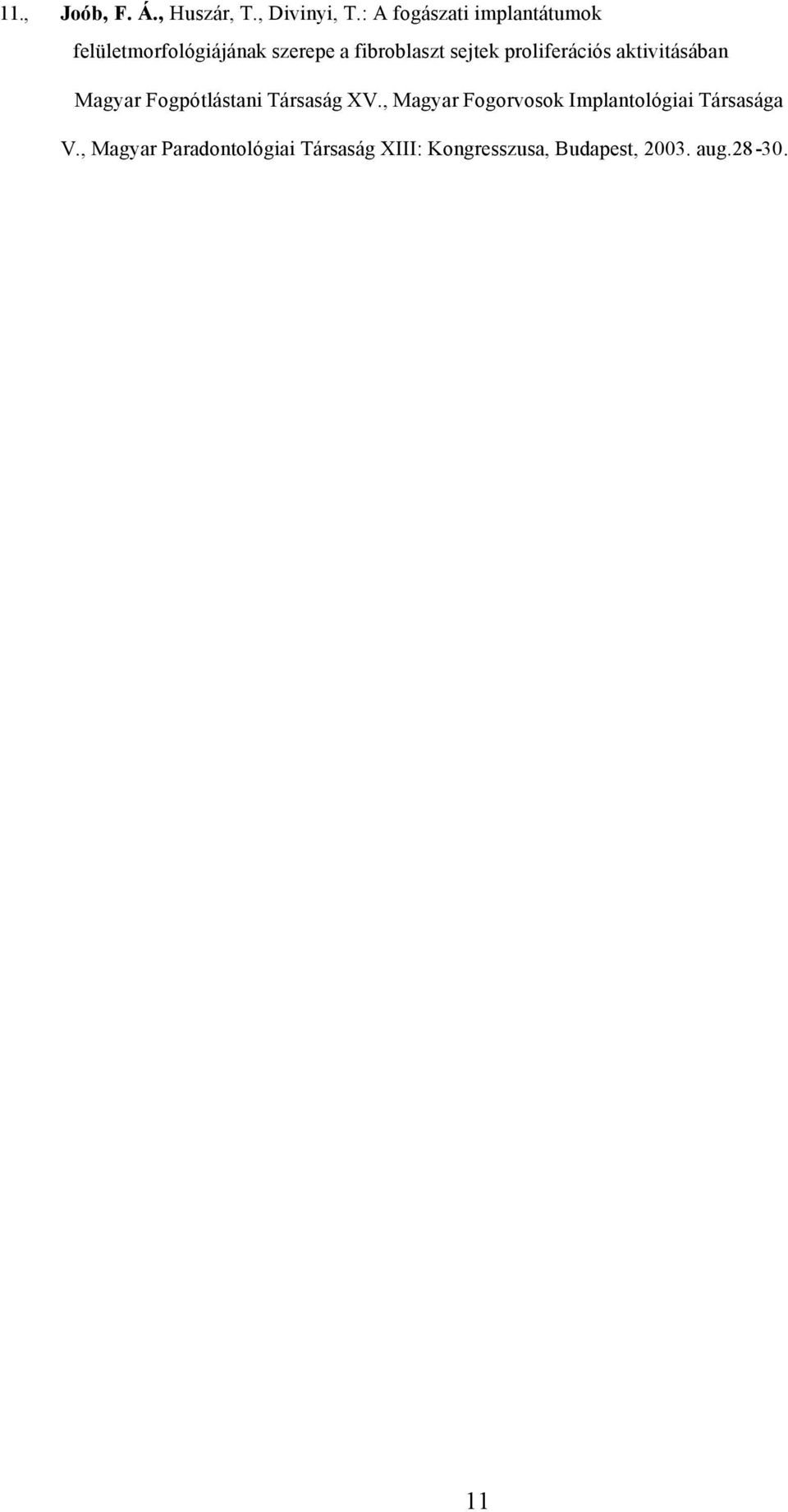

11 11., Joób, F. Á., Huszár, T., Divinyi, T.: A fogászati implantátumok felületmorfológiájának szerepe a fibroblaszt sejtek proliferációs aktivitásában Magyar Fogpótlástani Társaság XV., Magyar Fogorvosok Implantológiai Társasága V., Magyar Paradontológiai Társaság XIII: Kongresszusa, Budapest, aug

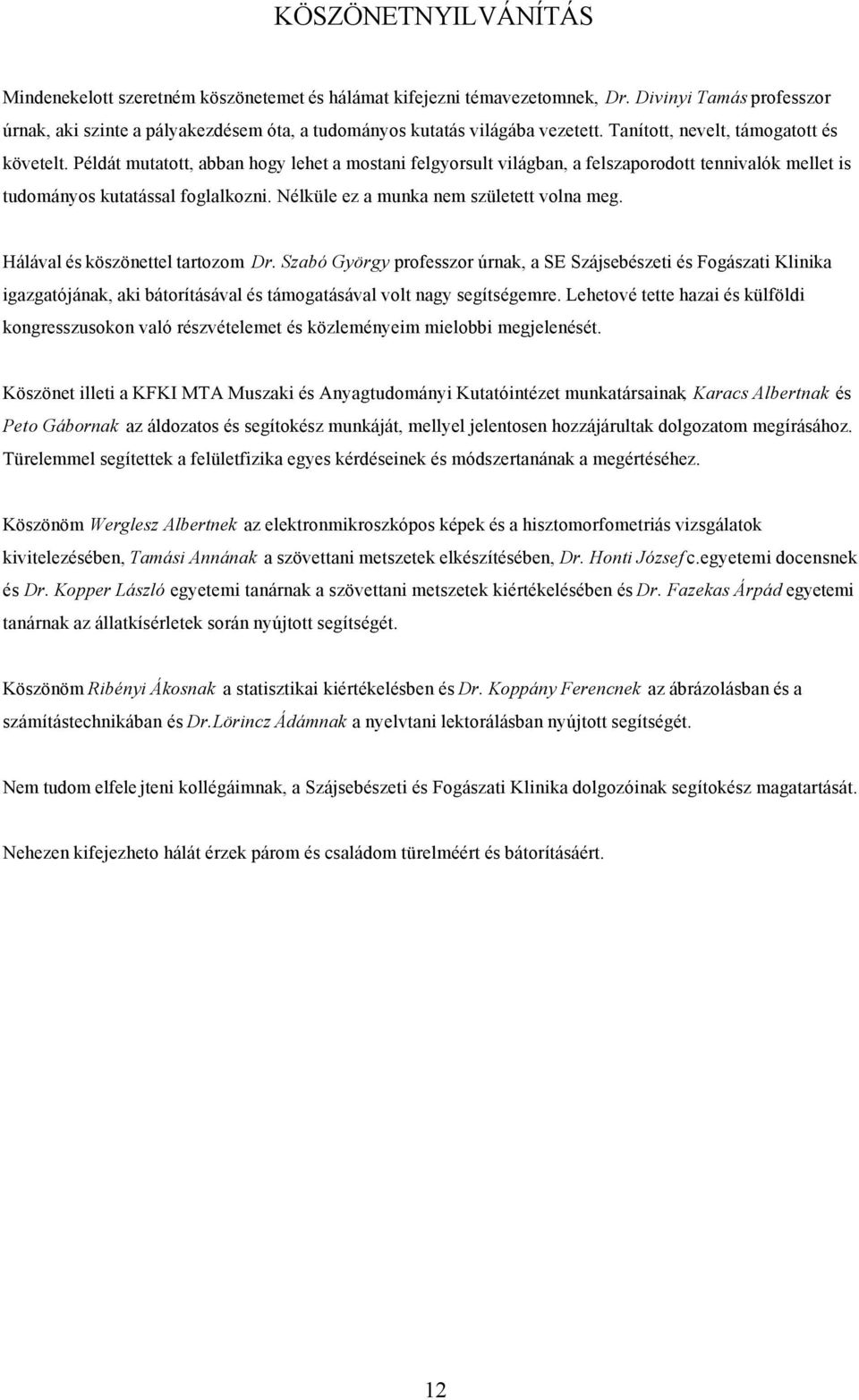

12 KÖSZÖNETNYILVÁNÍTÁS Mindenekelott szeretném köszönetemet és hálámat kifejezni témavezetomnek, Dr. Divinyi Tamás professzor úrnak, aki szinte a pályakezdésem óta, a tudományos kutatás világába vezetett. Tanított, nevelt, támogatott és követelt. Példát mutatott, abban hogy lehet a mostani felgyorsult világban, a felszaporodott tennivalók mellet is tudományos kutatással foglalkozni. Nélküle ez a munka nem született volna meg. Hálával és köszönettel tartozom Dr. Szabó György professzor úrnak, a SE Szájsebészeti és Fogászati Klinika igazgatójának, aki bátorításával és támogatásával volt nagy segítségemre. Lehetové tette hazai és külföldi kongresszusokon való részvételemet és közleményeim mielobbi megjelenését. Köszönet illeti a KFKI MTA Muszaki és Anyagtudományi Kutatóintézet munkatársainak, Karacs Albertnak és Peto Gábornak az áldozatos és segítokész munkáját, mellyel jelentosen hozzájárultak dolgozatom megírásához. Türelemmel segítettek a felületfizika egyes kérdéseinek és módszertanának a megértéséhez. Köszönöm Werglesz Albertnek az elektronmikroszkópos képek és a hisztomorfometriás vizsgálatok kivitelezésében, Tamási Annának a szövettani metszetek elkészítésében, Dr. Honti József c.egyetemi docensnek és Dr. Kopper László egyetemi tanárnak a szövettani metszetek kiértékelésében és Dr. Fazekas Árpád egyetemi tanárnak az állatkísérletek során nyújtott segítségét. Köszönöm Ribényi Ákosnak a statisztikai kiértékelésben és Dr. Koppány Ferencnek az ábrázolásban és a számítástechnikában és Dr.Lörincz Ádámnak a nyelvtani lektorálásban nyújtott segítségét. Nem tudom elfele jteni kollégáimnak, a Szájsebészeti és Fogászati Klinika dolgozóinak segítokész magatartását. Nehezen kifejezheto hálát érzek párom és családom türelméért és bátorításáért. 12
Az implantátumok felületének szerepe a csontintegrációban. Dr. Joób -Fancsaly Árpád egyetemi docens, PhD.
Az implantátumok felületének szerepe a csontintegrációban Dr. Joób -Fancsaly Árpád egyetemi docens, PhD. Irodalmi összefoglaló Fogászati implantátumok csontintegrációját befolyásoló tényezők: (Albrektsson,
RészletesebbenAz oralis implantátumok sikerességének feltételei III. Az implantátumok terhelhetőségét befolyásoló tényezők Dr. Divinyi Tamás egyetemi tanár
Az oralis implantátumok sikerességének feltételei III. Az implantátumok terhelhetőségét befolyásoló tényezők Dr. Divinyi Tamás egyetemi tanár Semmelweis Egyetem, Fogorvostudományi Kar Arc-, Állcsont-,
RészletesebbenAnyagtudomány Orvostechnikai anyagok. Tudományterület. Orvostechnikai anyagok (BMEGEMTMK02) Interdiszciplináris terület 20/2 20/3
Anyagtudomány és Technológia Tanszék Anyagtudomány (BMEGEMTMK02) Orvostechnikai anyagok Pammer Dávid tanársegéd 2016.03.30 BME Gépészmérnöki Kar Tudományterület 20/2 Angioplasztika Orvostechnikai anyagok
RészletesebbenOrvostechnikai anyagok II.
Anyagtudomány és Technológia Tanszék Orvostechnikai anyagok II. Pammer Dávid tanársegéd 2016. tavasz BME Gépészmérnöki Kar Tudományterület 20/2 Angioplasztika Orvostechnikai anyagok Orvostechnikai eszközök
RészletesebbenOrvostechnikai alapok Pammer Dávid
Anyagtudomány és Technológia Tanszék Anyagtudomány (BMEGEMTMK02) Orvostechnikai alapok Pammer Dávid tanársegéd BME Gépészmérnöki Kar Tudományterület Angioplasztika Orvostechnikai anyagok Orvostechnikai
RészletesebbenSeven implantátumok klinikai és radiológiai vizsgálata. Az osseointegráció mértéke és a csont szintjének stabilitása. Elsődleges eredmények.
Seven implantátumok klinikai és radiológiai vizsgálata. Az osseointegráció mértéke és a csont szintjének stabilitása. Elsődleges eredmények. Zabaras D, Boubolis S, Spanos A, Petsinis V, Gisakis I G Bevezetés
RészletesebbenSemmelweis Egyetem, Fogorvostudományi Kar, Arc- Állcsont- Szájsebészeti és Fogászati Klinika, Budapest
Semmelweis Egyetem, Fogorvostudományi Kar, Arc- Állcsont- Szájsebészeti és Fogászati Klinika, Budapest Budapesti Műszaki és Gazdaságtudományi Egyetem, Gépészmérnöki kar, Anyagtudomány és Technológia Tanszék,
RészletesebbenHumán anyagok kenőképességének vizsgálata és hatása a gerincimplantátumok stabilitására
Humán anyagok kenőképességének vizsgálata és hatása a gerincimplantátumok stabilitására Jónás Zoltán*, Tiba Zsolt**, Husi Géza**, Lőrincz László*, Manó Sándor*, Csernátony Zoltán* * Debreceni Egyetem OEC,
RészletesebbenAnyagismeret a gyakorlatban Implantátumok: az ötlettől a termékig
Anyagismeret a gyakorlatban Implantátumok: az ötlettől a termékig 2014. Május 07. Dr. Bognár Eszter Nagy Péter Anyagismeret a gyakorlatban Orvostechnikai célra alkalmas fémek és ötvözetek alkalmazási lehetőségei
RészletesebbenLézerrel felületkezelt dentális implantátumok túlélési és sikerességi rátájának vizsgálata
FOGORVOSI SZEMLE 108. évf. 3. sz. 2015. 75 80. Semmelweis Egyetem, Arc-, Álllcsont-, Szájsebészeti és Fogászati Klinika, Budapest* MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet Vékonyréteg és Nanoszerkezetek
RészletesebbenSEBÉSZETI MANUÁLIS KÉTSZAKASZOS IMPLANTÁCIÓ MŰTÉTI MÓDSZERE
SEBÉSZETI MANUÁLIS KÉTSZAKASZOS IMPLANTÁCIÓ MŰTÉTI MÓDSZERE A DR CSAVARIMPLANTÁTUMOK KÉTSZAKASZOS MŰTÉTI MÓDSZERREL VÉGZETT BEÜLTETÉSE A kétszakaszos műtéti módszert akkor alkalmazzuk, ha biztosítani akarjuk
RészletesebbenA lágyszövetek gyógyulása az egyrészes implantátumok körül: két éves követéses vizsgálat Olimpiu L. Karancsi 1, Radu Sita 1, Emanuel A.
A lágyszövetek gyógyulása az egyrészes implantátumok körül: két éves követéses vizsgálat Olimpiu L. Karancsi 1, Radu Sita 1, Emanuel A. Bratu 1 Absztrakt Az egyrészes implantátumokat sok évvel ezelőtt
RészletesebbenNagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása
Nagynyomású csavarással tömörített réz - szén nanocső kompozit mikroszerkezete és termikus stabilitása P. Jenei a, E.Y. Yoon b, J. Gubicza a, H.S. Kim b, J.L. Lábár a,c, T. Ungár a a Anyagfizikai Tanszék,
RészletesebbenSEMMELWEIS EGYETEM DOKTORI ISKOLA. Ph.D. értekezések. hanyadik JOÓB FANCSALY ÁRPÁD
SEMMELWEIS EGYETEM DOKTORI ISKOLA Ph.D. értekezések hanyadik JOÓB FANCSALY ÁRPÁD Fogorvostudományi kutatások címu program Programvezeto: Dr. Fazekas Árpád, egyetemi tanár Témavezeto: Dr. Divinyi Tamás,
RészletesebbenPUBLIKÁCIÓK. 1. Joób-F. Árpád: A hydroxilapatittal bevont enosseális implantátumok rövid és hosszútávú értékelése. Implantológiai Fórum, 5, 7-8, 1996.
PUBLIKÁCIÓK Közlemények nem minősített folyóiratokban: 1. Joób-F. Árpád: A hydroxilapatittal bevont enosseális implantátumok rövid és hosszútávú értékelése. Implantológiai Fórum, 5, 7-8, 1996. 2. Gyulai
RészletesebbenKvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében. PhD értekezés tézisei
Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Kvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében PhD értekezés tézisei KÉSZÍTETTE: Pálinkás
RészletesebbenFogászati implantátumok sikerességének feltételei I. Biokompatibilitás, csontintegráció. Dr. Csurgay Katalin
Fogászati implantátumok sikerességének feltételei I. Biokompatibilitás, csontintegráció. Dr. Csurgay Katalin SE FK Arc-,Állcsont-, Szájsebészeti és Fogászati Klinika A fogászati implantátum sikerességének
RészletesebbenBevezetés az orális implantológiába, rövid történeti áttekintés. Az orális implantátumok fajtái.
Bevezetés az orális implantológiába, rövid történeti áttekintés. Az orális implantátumok fajtái. Dr. Divinyi Tamás ny.egyetemi tanár Semmelweis Egyetem, Fogorvostudományi Kar Arc- Állcsont- Szájsebészeti
RészletesebbenDIO IMPLANTÁTUM. SM Implant. Titánium ötvözet (Ti-6Al-4V) Kettős csavarmenet. Metszett csavarmenet. RBM vagy Biotite-H.
DIO IMPLANTÁTUM Titánium ötvözet (Ti-6Al-4V) Kettős csavarmenet Gyökérforma SM Implant Metszett csavarmenet RBM vagy Biotite-H Süllyesztett implantátum típus JELLEGZETESSÉGEK SM süllyesztett (submerged(
RészletesebbenSarkadi Margit1, Mezősi Emese2, Bajnok László2, Schmidt Erzsébet1, Szabó Zsuzsanna1, Szekeres Sarolta1, Dérczy Katalin3, Molnár Krisztián3,
Sarkadi Margit1, Mezősi Emese2, Bajnok László2, Schmidt Erzsébet1, Szabó Zsuzsanna1, Szekeres Sarolta1, Dérczy Katalin3, Molnár Krisztián3, Rostás Tamás3, Ritter Zsombor4, Zámbó Katalin1 Pécsi Tudományegyetem
RészletesebbenPhD DISSZERTÁCIÓ TÉZISEI
Budapesti Muszaki és Gazdaságtudományi Egyetem Fizikai Kémia Tanszék MTA-BME Lágy Anyagok Laboratóriuma PhD DISSZERTÁCIÓ TÉZISEI Mágneses tér hatása kompozit gélek és elasztomerek rugalmasságára Készítette:
RészletesebbenSEBÉSZETI MANUÁLIS EGYSZAKASZOS IMPLANTÁCIÓ MŰTÉTI MÓDSZERE
SEBÉSZETI MANUÁLIS EGYSZAKASZOS IMPLANTÁCIÓ MŰTÉTI MÓDSZERE A DR+ CSAVARIMPLANTÁTUMOK EGYSZAKASZOS MŰTÉTI MÓDSZERREL VÉGZETT BEÜLTETÉSE 1.a FELTÁRÁS Az implantátum tervezett helyének megfelelően az állcsontgerinc
RészletesebbenPUBLIKÁCIÓK JEGYZÉKE FOLYÓIRATBAN MEGJELENT IN EXTENSO KÖZLEMÉNY
PUBLIKÁCIÓK JEGYZÉKE FOLYÓIRATBAN MEGJELENT IN EXTENSO KÖZLEMÉNY 1. Maráz K., Gorzó I., Olasz T., Kapros P.: Szövődményes periapicalis elváltozás konzervatív kezelése. Egy eset kapcsán a kalcium-hidroxidról.
Részletesebbennovakpeter77@yahoo.com
Ö N É L E T R A J Z SZEMÉLYES ADATOK Név DR. NOVÁK PÉTER Telefon +36-62-34-25-22 Fax +36-62-54-52-82 E-mail Állampolgárság novakpeter77@yahoo.com MAGYAR TANULMÁNYOK Dátum 1997-2004 Dátum 2004 - Szegedi
RészletesebbenBAGME11NNF Munkavédelmi mérnökasszisztens Galla Jánosné, 2011.
BAGME11NNF Munkavédelmi mérnökasszisztens Galla Jánosné, 2011. 1 Mérési hibák súlya és szerepe a mérési eredményben A mérési hibák csoportosítása A hiba rendűsége Mérési bizonytalanság Standard és kiterjesztett
RészletesebbenProtetikai szemléletű tervezés a navigációs implantológia területén
Semmelweis Egyetem Fogorvostudományi Kar Fogpótlástani Klinika Protetikai szemléletű tervezés a navigációs implantológia területén Dr. Kispélyi Barbara egyetemi docens Mechanikai komplikációk Biológiai
RészletesebbenA melegen hengerelt acélszalagok tulajdonságainak javítása a szalaghűtő-rendszer optimalizálásával
Ph.D. értekezés tézisei A melegen hengerelt acélszalagok tulajdonságainak javítása a szalaghűtő-rendszer optimalizálásával Sebő Sándor okl. kohómérnök Témavezető: Dr. Voith Márton egyetemi tanár A doktori
RészletesebbenA nappali tagozatra felvett gépészmérnök és műszaki menedzser hallgatók informatikai ismeretének elemzése a Budapesti Műszaki Főiskolán
A nappali tagozatra felvett gépészmérnök és műszaki menedzser hallgatók informatikai ismeretének elemzése a Budapesti Műszaki Főiskolán Kiss Gábor BMF, Mechatronikai és Autótechnikai Intézet kiss.gabor@bgk.bmf.hu
RészletesebbenGamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-16/14-M Dr. Szalóki Imre, egyetemi docens Radócz Gábor, PhD
RészletesebbenÚj típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban)
Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban) Menyhárd Miklós Műszaki Fizikai és Anyagtudományi Kutató Intézet Támogatás NTPCRASH: # TECH_08-A2/2-2008-0104 Győr, 2010 október
RészletesebbenAz analóg és digitális teleröntgen kiértékelés összehasonlító vizsgálata
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet igazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis.hu/fszoi/hu/ https://www.facebook.com/fszoi Az analóg és
RészletesebbenRöntgen-gamma spektrometria
Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet
RészletesebbenFélidőben félsiker Részleges eredmények a kutatásalapú kémiatanulás terén
Félidőben félsiker Részleges eredmények a kutatásalapú kémiatanulás terén Szalay Luca 1, Tóth Zoltán 2, Kiss Edina 3 MTA-ELTE Kutatásalapú Kémiatanítás Kutatócsoport 1 ELTE, Kémiai Intézet, luca@caesar.elte.hu
RészletesebbenGéprajz - gépelemek. Előadó: Németh Szabolcs mérnöktanár. Belső használatú jegyzet 2
Géprajz - gépelemek FELÜLETI ÉRDESSÉG Előadó: Németh Szabolcs mérnöktanár Belső használatú jegyzet http://gepesz-learning.shp.hu 1 Felületi érdesség Az alkatrészek elkészítéséhez a rajznak tartalmaznia
RészletesebbenXXI. Nemzetközi Gépészeti Találkozó - OGÉT 2013
XXI. Nemzetközi Gépészeti Találkozó - OGÉT 2013 Termikus szórással készült NiCrBSi rétegek utókezelése lézersugaras újraolvasztással Molnár András PhD hallgató témavezetők: Dr. Balogh András egyetemi docens
RészletesebbenTextíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán
RészletesebbenA nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra
A nikkel tartalom változásának hatása ólommentes forraszötvözetben képződő intermetallikus vegyületfázisokra Készítette: Gyenes Anett Tudományos vezető: Dr. Gácsi Zoltán Doktoranduszok Fóruma Miskolc 2012.
RészletesebbenAz ipari komputer tomográfia vizsgálati lehetőségei
Az ipari komputer tomográfia vizsgálati lehetőségei Dr. Czinege Imre, Kozma István Széchenyi István Egyetem 6. ANYAGVIZSGÁLAT A GYAKORLATBAN KONFERENCIA Cegléd, 2012. június 7-8. Tartalom A CT technika
RészletesebbenGeoelektromos tomográfia alkalmazása a kőbányászatban
Geoelektromos tomográfia alkalmazása a kőbányászatban Dr. Baracza Mátyás Krisztián tudományos főmunkatárs Miskolci Egyetem, Alkalmazott Földtudományi Kutatóintézet 1. Bevezetés 2. Felhasznált mérési módszer
RészletesebbenFOGÁSZATI IMPLANTÁTUMOK FELÜLETKEZELÉSE
EREDETI KÖZLEMÉNYEK FOGÁSZATI IMPLANTÁTUMOK FELÜLETKEZELÉSE Biomechanica Hungarica VII. évfolyam, 1. szám Nagy Péter 1,2, Joób-Fancsaly Árpád 3, Schindler Árpád 4, Pammer Dávid 1, Bognár Eszter 1,2 1 Budapesti
RészletesebbenAz állományon belüli és kívüli hőmérséklet különbség alakulása a nappali órákban a koronatér fölötti térben május és október közötti időszak során
Eredmények Részletes jelentésünkben a 2005-ös év adatait dolgoztuk fel. Természetesen a korábbi évek adatait is feldolgoztuk, de a terjedelmi korlátok miatt csak egy évet részletezünk. A tárgyévben az
RészletesebbenKorszerűség és széles körű alkalmazhatóság a Denti Implantációs Rendszerben
I IMPLANTOLÓGIA N A P J A I N K B A N Dr. Vajdovich István, dr. Bóka Péter és dr. Vajdovich Éva Korszerűség és széles körű alkalmazhatóság a Denti Implantációs Rendszerben Bevezetés 2008 jelentős év a
RészletesebbenGamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére
Gamma-röntgen spektrométer és eljárás kifejlesztése anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű elemzésére OAH-ABA-23/16-M Dr. Szalóki Imre, fizikus, egyetemi docens Radócz Gábor,
RészletesebbenDodé Réka (ELTE BTK Nyelvtudomány Doktori IskolaAlkalmazott Alknyelvdok 2017 nyelvészet program) február 3. 1 / 17
Doménspecifikus korpusz építése és validálása Dodé Réka ELTE BTK Nyelvtudomány Doktori Iskola Alkalmazott nyelvészet program 2017. február 3. Dodé Réka (ELTE BTK Nyelvtudomány Doktori IskolaAlkalmazott
RészletesebbenVÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA
MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI KAR VÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA PhD ÉRTEKEZÉS TÉZISEI KÉSZÍTETTE: SZABÓ PÉTER OKLEVELES GÉPÉSZMÉRNÖK, EWE GÉPÉSZMÉRNÖKI TUDOMÁNYOK
RészletesebbenA DIAKOR aluminium-oxid biokerámia orális enosszális implantációjának elvi és gyakorlati kérdései
Fogorvosi Szemle 82. 7 12. 1989. A Városi Tanács Kórház-Rendelőintézet (igazgató-főorvos: Dr. Bod Péter) Fogászati és Szájsebészeti Osztály, Szentes Szent-Györgyi Albert Orvostudományi Egyetem Fogászati
RészletesebbenModern fizika laboratórium
Modern fizika laboratórium Röntgen-fluoreszcencia analízis Készítette: Básti József és Hagymási Imre 1. Bevezetés A röntgen-fluoreszcencia analízis (RFA) egy roncsolásmentes anyagvizsgálati módszer. Rövid
RészletesebbenMEDDŐHÁNYÓK ÉS ZAGYTÁROZÓK KIHORDÁSI
Mikoviny Sámuel Földtudományi Doktori Iskola A doktori iskola vezetője: Dr. h.c. mult. Dr. Kovács Ferenc egyetemi tanár, a MTA rendes tagja MEDDŐHÁNYÓK ÉS ZAGYTÁROZÓK KIHORDÁSI TULAJDONSÁGAINAK VIZSGÁLATA,
RészletesebbenKÖTÉSTECHNOLÓGIÁK ALKALMAZHATÓSÁGA FÚRÓKORONÁK SZEGMENSEINEK RÖGZÍTÉSÉRE. Kenéz Attila Zsolt Témavezető: Dr. Bagyinszki Gyula
KÖTÉSTECHNOLÓGIÁK ALKALMAZHATÓSÁGA FÚRÓKORONÁK SZEGMENSEINEK RÖGZÍTÉSÉRE Kenéz Attila Zsolt Témavezető: Dr. Bagyinszki Gyula GYÉMÁNTSZEMCSÉS FÚRÓTERMÉKEK KÖZÜL A PL-TÍPUSÚ SZEGMENSSEL HEGESZTETT FÚRÓK
Részletesebben6. Előadás. Vereb György, DE OEC BSI, október 12.
6. Előadás Visszatekintés: a normális eloszlás Becslés, mintavételezés Reprezentatív minta A statisztika, mint változó Paraméter és Statisztika Torzítatlan becslés A mintaközép eloszlása - centrális határeloszlás
RészletesebbenSzerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc)
Szerkezetvizsgálat ANYAGMÉRNÖK ALAPKÉPZÉS (BSc) TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR ANYAGTUDOMÁNYI INTÉZET Miskolc, 2008. 1. Tantárgyleírás Szerkezetvizsgálat kommunikációs
RészletesebbenPEEK felhasználása. Mit kell tudni a PEEK-ről: PEEK alkalmazása fogtechnikában: Marható PEEK tömb
Dokumentáció 0 Versenykiírás: Meglévő fogak státusza a felső álcsonton: 17, 21, 22, 23, 24, 25, 26, 27. Behelyezett implantátumok státusza: 11, 13, 16 régiójában. Meglévő fogak státusza az alsó állcsonton:
RészletesebbenDOKTORI (PhD) ÉRTEKEZÉS TÉZISEI SZABÓ GÁBOR KAPOSVÁRI EGYETEM GAZDASÁGTUDOMÁNYI KAR
DOKTORI (PhD) ÉRTEKEZÉS TÉZISEI SZABÓ GÁBOR KAPOSVÁRI EGYETEM GAZDASÁGTUDOMÁNYI KAR 2011 KAPOSVÁRI EGYETEM GAZDASÁGTUDOMÁNYI KAR VÁLLALATGAZDASÁGI ÉS SZERVEZÉSI TANSZÉK A doktori iskola vezetője: DR. UDOVECZ
RészletesebbenJakab Dorottya, Endrődi Gáborné, Pázmándi Tamás, Zagyvai Péter Magyar Tudományos Akadémia Energiatudományi Kutatóközpont
Jakab Dorottya, Endrődi Gáborné, Pázmándi Tamás, Zagyvai Péter Magyar Tudományos Akadémia Energiatudományi Kutatóközpont Bevezetés Kutatási háttér: a KFKI telephelyen végzett sugárvédelmi környezetellenőrző
RészletesebbenMAGYARORSZÁG CIGÁNY LAKOSSÁGÁNAK FOGAZATI ÁLLAPOTA
Semmelweis Egyetem Fogorvostudományi Kar Fogászati és Szájsebészeti Oktató Intézet igazgató: Dr. Kivovics Péter egyetemi docens http://semmelweis-egyetem.hu/fszoi/ https://www.facebook.com/fszoi MAGYARORSZÁG
RészletesebbenFELÜLETI VIZSGÁLATOK ÉRZÉKENYSÉGI SZINTJEI. Szűcs Pál, okl. fizikus R.U.M. TESTING Kft.*
FELÜLETI VIZSGÁLATOK ÉRZÉKENYSÉGI SZINTJEI Szűcs Pál, okl. fizikus R.U.M. TESTING Kft.* Az EN sorozatú szabványok megjelenésével megváltozott a szemrevételezéses vizsgálat (VT) feladata. Amíg korábban
RészletesebbenBudapest 2011. április
TÁMOP - 5.5.5/08/1 A diszkrimináció elleni küzdelem a társadalmi szemléletformálás és hatósági munka erősítése A férfiak és nők közötti jövedelemegyenlőtlenség és a nemi szegregáció a mai Magyarországon
RészletesebbenMTA AKI Kíváncsi Kémikus Kutatótábor Kétdimenziós kémia. Balogh Ádám Pósa Szonja Polett. Témavezetők: Klébert Szilvia Mohai Miklós
MTA AKI Kíváncsi Kémikus Kutatótábor 2 0 1 6. Kétdimenziós kémia Balogh Ádám Pósa Szonja Polett Témavezetők: Klébert Szilvia Mohai Miklós A műanyagok és azok felületi kezelése Miért népszerűek napjainkban
RészletesebbenLótuszvirág effektuson alapuló öntisztuló felületek képzésére alkalmas vízbázisú bevonat
Lótuszvirág effektuson alapuló öntisztuló felületek képzésére alkalmas vízbázisú bevonat Nanocolltech Kft. Jól ismert, hogy a lótuszvirág levelét és virágát a víz és más folyadékok nem nedvesítik, olyan
RészletesebbenJ/55. B E S Z Á M O L Ó
KÖZBESZERZÉSEK TANÁCSA J/55. B E S Z Á M O L Ó az Országgyűlés részére a Közbeszerzések Tanácsának a közbeszerzések tisztaságával és átláthatóságával kapcsolatos tapasztalatairól, valamint a 2005. január
RészletesebbenA harkányi gyógyvízzel végzett vizsgálataink eredményei psoriasisban között. Dr. Hortobágyi Judit
A harkányi gyógyvízzel végzett vizsgálataink eredményei psoriasisban 2007-2011 között Dr. Hortobágyi Judit Pikkelysömörre gyakorolt hatása 2007-től 2009-ig 1. Lokális hatása 2. Szisztémás hatása 3. Állatkísérlet
RészletesebbenKonszenzus a fogászati implantológiában: az osszeointegráció elérésének módjai 2012, Nemzetközi Implantátum Alapítvány, München, Németország
Konszenzus a fogászati implantológiában: az osszeointegráció elérésének módjai 2012, Nemzetközi Implantátum Alapítvány, München, Németország Prof. Dr. Stefan Ihde Fogászati Implantációs Részleg vezetője
RészletesebbenBaranyáné Dr. Ganzler Katalin Osztályvezető
Budapesti Műszaki és Gazdaságtudományi Egyetem Biokémiai és Élelmiszertechnológiai Tanszék Kapilláris elektroforézis alkalmazása búzafehérjék érésdinamikai és fajtaazonosítási vizsgálataira c. PhD értekezés
RészletesebbenZÁRÓJELENTÉS OTKA 46615 2004-2007 AZ ÉP ÉS KÓROS PORCSZÖVET VÁLTOZÁSA IN VITRO KÍSÉRLETEKBEN
ZÁRÓJELENTÉS OTKA 46615 2004-2007 AZ ÉP ÉS KÓROS PORCSZÖVET VÁLTOZÁSA IN VITRO KÍSÉRLETEKBEN Témavezető: Prof. Dr. Módis László A 2004-ben elnyert OTKA pályázatunk Az ép és kóros porcszövet változása in
RészletesebbenNémet: középfokú, C típusú állami nyelvvizsga (2005) Angol: alapfok
SZAKMAI ÖNÉLETRAJZ SZEMÉLYI ADATOK Név: Póliska Csaba Születés helye, ideje: Miskolc, 1977. 06. 05 Anyja neve: Faggyas Irén Állandó lakcím: 3526 Miskolc, Eperjesi út 4/A fszt. 2. Telefon: +36-70/3647567
RészletesebbenANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája
ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Fémek technológiája ACÉLOK ÁTEDZHETŐ ÁTMÉRŐJÉNEK MEGHATÁROZÁSA Dr. Palotás Béla / Dr. Németh Árpád palotasb@eik.bme.hu A gyakorlat előkészítő előadás fő témakörei Az
Részletesebben. -. - Baris A. - Varga G. - Ratter K. - Radi Zs. K.
2. TEREM KEDD Orbulov Imre 09:00 Bereczki P. -. - Varga R. - Veres A. 09:20 Mucsi A. 09:40 Karacs G. 10:00 Cseh D. Benke M. Mertinger V. 10:20 -. 10:40 14 1. TEREM KEDD Hargitai Hajnalka 11:00 I. 11:20
RészletesebbenKészítette: Kurcz Regina
Készítette: Kurcz Regina ELTE TTK, Környezettudomány MSc Témavezetők: Dr. Horváth Ákos, ELTE TTK Atomfizikai Tanszék Dr. Erőss Anita, ELTE TTK Általános és Alkalmazott Földtani Tanszék 2014, Budapest Magyarország
RészletesebbenOPPONENSI VÉLEMÉNY. Nagy Gábor: A környezettudatos vállalati működés indikátorai és ösztönzői című PhD értekezéséről és annak téziseiről
OPPONENSI VÉLEMÉNY Nagy Gábor: A környezettudatos vállalati működés indikátorai és ösztönzői című PhD értekezéséről és annak téziseiről A Debreceni Egyetem Társadalomtudományi Doktori Tanácsához benyújtott,
RészletesebbenIpari jelölő lézergépek alkalmazása a gyógyszer- és elektronikai iparban
Gyártás 08 konferenciára 2008. november 6-7. Ipari jelölő lézergépek alkalmazása a gyógyszer- és elektronikai iparban Szerző: Varga Bernadett, okl. gépészmérnök, III. PhD hallgató a BME VIK ET Tanszékén
RészletesebbenIndikátorok alkalmazása a labordiagnosztikai eljárások minőségbiztosításában
Indikátorok alkalmazása a labordiagnosztikai eljárások minőségbiztosításában Minőségi indikátorok az analitikai szakaszban Dr. Kocsis Ibolya Semmelweis Egyetem Laboratóriumi Medicina Intézet Központi Laboratórium
RészletesebbenKARBON SZÁLLAL ERŐSÍTETT ALUMÍNIUM MÁTRIXÚ KOMPOZITOK AL/C HATÁRFELÜLETÉNEK JELLEMZÉSE
Ph.D. értekezés tézisei KARBON SZÁLLAL ERŐSÍTETT ALUMÍNIUM MÁTRIXÚ KOMPOZITOK AL/C HATÁRFELÜLETÉNEK JELLEMZÉSE Magyar Anita okl. anyagmérnök Tudományos vezető: Dr. Gácsi Zoltán egyetemi docens Kerpely
RészletesebbenZárójelentés a Folyadékkristályok és polimerek kölcsönhatása c. OTKA pályázathoz
Zárójelentés a Folyadékkristályok és polimerek kölcsönhatása c. OTKA pályázathoz A pályázat során elvégzett munkák elsősorban az előre megadott témakörhöz kapcsolódtak. Emellett néhány olyan vizsgálatot
RészletesebbenMiskolci Egyetem GÉPÉSZMÉRNÖKI ÉS INFORMATIKAI KAR. Osztályozási fák, durva halmazok és alkalmazásaik. PhD értekezés
Miskolci Egyetem GÉPÉSZMÉRNÖKI ÉS INFORMATIKAI KAR Osztályozási fák, durva halmazok és alkalmazásaik PhD értekezés Készítette: Veres Laura okleveles matematikus-informatikus Hatvany József Informatikai
RészletesebbenIntraosszeális hőemelkedés vizsgálata navigációs sebészi sablonnal végzett dentális implantológiai beavatkozások során
Intraosszeális hőemelkedés vizsgálata navigációs sebészi sablonnal végzett dentális implantológiai beavatkozások során című PhD-értekezés magyar nyelvű tézisei Dr. Barrak Ibrahim Ádám Témavezető: Prof.
Részletesebben2.9.1. TABLETTÁK ÉS KAPSZULÁK SZÉTESÉSE
2.9.1 Tabletták és kapszulák szétesése Ph.Hg.VIII. Ph.Eur.6.3-1 01/2009:20901 2.9.1. TABLETTÁK ÉS KAPSZULÁK SZÉTESÉSE A szétesésvizsgálattal azt határozzuk meg, hogy az alábbiakban leírt kísérleti körülmények
RészletesebbenMérési hibák 2006.10.04. 1
Mérési hibák 2006.10.04. 1 Mérés jel- és rendszerelméleti modellje Mérési hibák_labor/2 Mérési hibák mérési hiba: a meghatározandó értékre a mérés során kapott eredmény és ideális értéke közötti különbség
RészletesebbenKUTATÁSI JELENTÉS. DrJuice termékek Ezüstkolloid Hydrogél és Kolloid oldat hatásvizsgálata
KUTATÁSI JELENTÉS A Bay Zoltán Alkalmazott Kutatási Közalapítvány Nanotechnológiai Kutatóintézet e részére DrJuice termékek Ezüstkolloid Hydrogél és Kolloid oldat hatásvizsgálata. E z ü s t k o l l o
RészletesebbenA regisztrált álláskeresők számára vonatkozó becslések előrejelző képességének vizsgálata
A regisztrált álláskeresők számára vonatkozó becslések előrejelző képességének vizsgálata Az elemzésben a GoogleTrends (GT, korábban Google Insights for Search) modellek mintán kívüli illeszkedésének vizsgálatával
RészletesebbenA vizsgált anyag ellenállása az adott geometriájú szúrószerszám behatolásával szemben, Mérnöki alapismeretek és biztonságtechnika
Dunaújvárosi Főiskola Anyagtudományi és Gépészeti Intézet Mérnöki alapismeretek és biztonságtechnika Mechanikai anyagvizsgálat 2. Dr. Palotás Béla palotasb@mail.duf.hu Készült: Dr. Krállics György (BME,
RészletesebbenMikrohullámú abszorbensek vizsgálata
Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 3. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont
RészletesebbenA lézer-szkenning citometria lehetőségei. Laser-scanning cytometer (LSC) Pásztázó citométer. Az áramlási citometria fő korlátai
Az áramlási citométer bevezetésének fontosabb állomásai A lézer-szkenning citometria lehetőségei Bacsó Zsolt Coulter, 1949 Coulter számláló szabadalmaztatása Crosland-Taylor, 1953 sejtek hidrodinamikai
RészletesebbenKockázatok és mérési bizonytalanság kezelése a termelésmenedzsment területén
Kockázatok és mérési bizonytalanság kezelése a termelésmenedzsment területén Hazai hallgatói, illetve kutatói személyi támogatást biztosító rendszer kidolgozása és ködtetése konvergencia program Projekt
RészletesebbenA DIPLOMÁS MUNKAERŐ HELYZETÉNEK ELEMZÉSE
SZENT ISTVÁN EGYETEM GÖDÖLLŐ DOKTORI (PhD) ÉRTEKEZÉS A DIPLOMÁS MUNKAERŐ HELYZETÉNEK ELEMZÉSE - DOKTORI ÉRTEKEZÉS TÉZISEI - Témavezető: Dr. Hajós László egyetemi tanár Készítette: Bakos-Tóth Eszter Ilona
RészletesebbenFELSZÍN ALATTI VIZEK RADONTARTALMÁNAK VIZSGÁLATA ISASZEG TERÜLETÉN
FELSZÍN ALATTI VIZEK RADONTARTALMÁNAK VIZSGÁLATA ISASZEG TERÜLETÉN Készítette: KLINCSEK KRISZTINA környezettudomány szakos hallgató Témavezető: HORVÁTH ÁKOS egyetemi docens ELTE TTK Atomfizika Tanszék
Részletesebben3/29/12. Biomatematika 2. előadás. Biostatisztika = Biometria = Orvosi statisztika. Néhány egyszerű definíció:
Biostatisztika = Biometria = Orvosi statisztika Biomatematika 2. előadás Néhány egyszerű definíció: A statisztika olyan tudomány, amely a tömegjelenségekkel kapcsolatos tapasztalati törvényeket megfigyelések
RészletesebbenPlatina alapú kétfémes katalizátorok jellemzése
Doktori (PhD) értekezés tézisei Platina alapú kétfémes katalizátorok jellemzése Készítette: Gy rffy Nóra Témavezet : Dr. Paál Zoltán Készült a Pannon Egyetem Anyagtudományok- és Technológiák Doktori Iskola
RészletesebbenDEBRECENI EGYETEM MŰSZAKI KAR GÉPÉSZMÉRNÖKI TANSZÉK SPM BEARINGCHECKER KÉZI CSAPÁGYMÉRŐ HASZNÁLATA /OKTATÁSI SEGÉDLET DIAGNOSZTIKA TANTÁRGYHOZ/
DEBRECENI EGYETEM MŰSZAKI KAR GÉPÉSZMÉRNÖKI TANSZÉK SPM BEARINGCHECKER KÉZI CSAPÁGYMÉRŐ HASZNÁLATA /OKTATÁSI SEGÉDLET DIAGNOSZTIKA TANTÁRGYHOZ/ ÖSSZEÁLLÍTOTTA: DEÁK KRISZTIÁN 2013 Az SPM BearingChecker
RészletesebbenDicsı Ágnes: Lézer a restaurálás szolgálatában Álom és valóság
Dicsı Ágnes: Lézer a restaurálás szolgálatában Álom és valóság Áttekintés A lézerfény hatása Miért használjunk lézert a restaurálásban? Déri-program ismertetése Film Saját tapasztalataink Összegzés A lézersugár
RészletesebbenSZENT ISTVÁN EGYETEM GÖDÖLLŐ. DOKTORI (PhD) ÉRTEKEZÉS - TÉZISFÜZET
SZENT ISTVÁN EGYETEM GÖDÖLLŐ GAZDÁLKODÁS ÉS SZERVEZÉSTUDOMÁNYOK DOKTORI ISKOLA DOKTORI (PhD) ÉRTEKEZÉS - TÉZISFÜZET A MINŐSÉG- ÉS BIZTONSÁGMENEDZSMENT SZEREPÉNEK ÉS HATÉKONYSÁGÁNAK ÖKONÓMIAI VIZSGÁLATA
RészletesebbenMŰANYAGOK TULAJDONSÁGAI
MŰANYAGOK TULAJDONSÁGAI Fluorelasztomer tömítések hő- és hidegállósága Fluorkopolimer- és fluorterpolimer-minták feszültségrelaxációját és tömítési tulajdonságait vizsgálták. Az eredményeket a megfelelő
RészletesebbenXIII. kerületi Egészségügyi Szolgálat Közhasznú Nonprofit Korlátolt Felelősségű Társaság
XIII. kerületi Egészségügyi Szolgálat Közhasznú Nonprofit Korlátolt Felelősségű Társaság. Mi is a lézer? A lézer működésének elméletét 1957-ben két amerikai tudós dolgozta ki. 1960-ban Maiman készítette
RészletesebbenFizikailag aktív és passzív szabadidőeltöltési formák néhány összefüggése egymással és a pszichés jólléttel serdülőkorúak körében 2010-ben
Fizikailag aktív és passzív szabadidőeltöltési formák néhány összefüggése egymással és a pszichés jólléttel serdülőkorúak körében 2010-ben Németh Ágnes 1, Kertész Krisztián 1, Örkényi Ágota 1, Költő András
RészletesebbenNövekvı arzén adagokkal kezelt öntözıvíz hatása a paradicsom és a saláta növényi részenkénti arzén tartalmára és eloszlására
PANNON EGYETEM GEORGIKON KAR NÖVÉNYVÉDELMI INTÉZET NÖVÉNYTERMESZTÉSI ÉS KERTÉSZETI TUDOMÁNYOK DOKTORI ISKOLA Iskolavezető: Dr. Kocsis László, egyetemi tanár Témavezetők: Dr. Nádasyné Dr. Ihárosi Erzsébet,
RészletesebbenÉletvégi döntések az intenzív terápiában az újraélesztés etikai és jogi vonatkozásai
Semmelweis Egyetem Doktori Iskola Dr. Élő Gábor Életvégi döntések az intenzív terápiában az újraélesztés etikai és jogi vonatkozásai Tézisek Semmelweis Egyetem 4. sz. Doktori Iskola Semmelweis Egyetem
RészletesebbenA TERMÉSZETES RADIOAKTIVITÁS VIZSGÁLATA A RUDAS-FÜRDŐ TÖRÖK- FORRÁSÁBAN
A TERMÉSZETES RADIOAKTIVITÁS VIZSGÁLATA A RUDAS-FÜRDŐ TÖRÖK- FORRÁSÁBAN Készítette: Freiler Ágnes II. Környezettudomány MSc. szak Témavezetők: Horváth Ákos Atomfizikai Tanszék Erőss Anita Általános és
RészletesebbenVELŐŰRSZEGEZÉS PROXIMALIS HUMERUS
1.6 M P H T (MULTILOCKING PROXIMAL HUMERAL TREATMENT) SOKFUNKCIÓSAN RETESZELHETŐ PROXIMALIS IMPLANTÁTUMOK ÉS MŰTÉTI KÉSZLET VELŐŰRSZEGEZÉS PROXIMALIS HUMERUS Medical Products Manufacturing and Trading
RészletesebbenFontos megjegyzés: ez a kézikönyv kizárólag oktatási célra készült.
1/108 MIS rendszer ismertető 2008 MIS Felhasználói kézikönyv 2/108 A MIS által megjelentetett kiadvány. A MIS fenntartja a jogot a kézikönyvben ismertetett termékek változtatására, valamint ennek a kiadványnak
RészletesebbenCerkamed MTA+ A legmagasabb minőséget, a legkevesebb áron!
Cerkamed MTA+ A legmagasabb minőséget, a legkevesebb áron! Oldal 1 / 5 Az MTA története 1995-ben Torabinejad bemutatta az első MTA (Mineral Trioxide Aggregate = ásványi tri-oxid adalék) anyagot, ami gyakorlatilag
Részletesebben
