1 HÛTÕKÖZEG KALAUZ HÛTÕBERENDEZÉSEK ÁTÁLLÍTÁSÁHOZ, ÜZEMELTETÉSÉHEZ SOK HASZNOS TÁBLÁZATTAL Soós és Társa Rt 1163 Budapest, Kövirózsa u. 5. Levélcím: 1631 Budapest Pf. 94. : , Fax: soosrt@axelero.hu HÓBAGOLY ÁRUHÁZAK: BUDAPEST SZÉKESFEHÉRVÁR MISKOLC SZOLNOK 1163 Budapest Kövirózsa u. 5. : Fax: Székesfehérvár Mártírok útja 60. /Fax: Miskolc József Attila u. 43. : Fax: Szolnok Csáklya u. 6. /Fax:

2 1 Tartalomjegyzék Tartalomjegyzék R12, R502 és R22 helyettesítõ hûtõközegei Bevezetés Átmeneti ill. drop-in keverékek Hosszútávú hûtõközegek új berendezésekhez Helyettesítõ anyagok toxikológiája Hûtõberendezések átállítása A CFC töltetû berendezések átállításának szükségessége Átállítási lehetõségek Hûtõberendezések átállítása drop-in keverékekre R12 üzemû hûtõgép átállítása R413A (Isceon 49) keverékre Hûtõberendezések átállítása hosszútávú hûtõközegekre R12 és R502 üzemû hûtõk átállítása R134a ill. R404A/R507 hûtõközegre...6 TÁBLÁZATOK Drop-in hûtõközeg keverékek... 8 R502-t, R22-t helyettesítõ hosszútávú hûtõközeg keverékek új berendezésekhez...9 Drop-in hûtõközeg keverékeknél alkalmazható olajfajták Észterolajok alkalmazása kompresszorokban Hûtõközeg-palackok vizsgálati nyomása és töltési hányadosa Hûtõközegek veszélyes áru táblái Gyakoribb hûtõközegek telítési nyomásai (összehasonlítás) Ultra-mélyhûtéshez használt hûtõközegek telítési nyomásai R22 gõztáblázata és fizikai jellemzõi R134a gõztáblázata és fizikai jellemzõi R404A gõztáblázata és fizikai jellemzõi R507 gõztáblázata és fizikai jellemzõi R407C gõztáblázata és fizikai jellemzõi R410A gõztáblázata és fizikai jellemzõi R413A (Isceon-49) gõztáblázata és fizikai jellemzõi...22 R417A (Isceon-59) gõztáblázata és fizikai jellemzõi...23 R403B (Isceon-69L) gõztáblázata és fizikai jellemzõi...24 Isceon-89 gõztáblázata és fizikai jellemzõi R408A gõztáblázata és fizikai jellemzõi R23 gõztáblázata és fizikai jellemzõi R508 gõztáblázata és fizikai jellemzõi... 28

3 2 HÛTÕKÖZEGEK, HÛTÕGÉPOLAJOK, ÉS A HÛTÕBERENDEZÉSEK ÁTÁLLÍTÁSA 1. R12, R502 és R22 helyettesítõ hûtõközegei 1.1. Bevezetés A CFC-ket helyettesítõ anyagoknak az alábbi legfontosabb követelményeket kell kielégíteni: klór- és brómmentesség - ne legyen ózonkárosító, minél kisebb mértékben járuljon hozzá az üvegházhatás fokozódásához, mûszaki szempontból legyen megfelelõ, ne legyen éghetõ, ne legyen mérgezõ. A tiszta szénhidrogének, mint a propán (R290) és az izobután (R600a) termodinamikailag és a szerkezeti alkatrészek anyagával való összeférhetõségük szempontjából kitûnõ hûtõközegek, de éghetõek. Ezért felhasználásuk a kis töltési mennyiséggel rendelkezõ berendezésekre és eszközökre (pl. R290 töltetû hõszivattyú, R600a töltetû hûtõszekrény) korlátozódik. Ígéretesek a széndioxidos (CO 2 ) mobil hûtõ- és klímaberendezésekkel folytatott jelenlegi vizsgálatok. Nõ az ammónia (NH 3 ) felhasználási területe. Elsõsorban kisebb, közvetlen elpárologtatójú ill. a kompakt folyadékhûtõkben és kompakt hûtõegységekben valamint nagyobb, közvetett elpárologtatójú berendezéseknél (pl. szupermarketekben) kerül alkalmazásra. Erõsen mérgezõ hatása miatt azonban a kereskedelmi hûtésben általános felhasználási célokra nem jöhet számításba. A kereskedelmi hûtés és klímatechnika területén tehát elsõsorban a klórmentes, részben halogénezett fluorszénhidrogének (HFC), R134a, R125, R143a, R152a és R32 jöhetnek számításba, mint helyettesítõ anyagok. Az R134a és az R125 kivételével egyébként mindegyik anyag éghetõ. Az R125 az üvegházhatást fokozza, nagy nyomásviszonnyal és alacsony kritikus hõmérséklettel rendelkezik. A megoldást az olyan keverékek jelentik, melyeknél a komponensek variálásával a korábban említett megkívánt tulajdonságok elérhetõk. Alapvetõen azeotrop (pl. R502, R507) és zeotrop hûtõközeg keverékeket különböztetünk meg. Azeotrop keverékek: az elpárolgási és kondenzációs nyomások valamint hõmérsékletek egyértelmûen összetartoznak, a keverék egyes komponensei nem válnak szét. Zeotrop keverékek: telítési állapotban, állandó nyomásnál az elpárolgás és a kondenzáció egy hõmérsékletsávban következik be (ez az ún. hõmérsékletcsúszás), miközben a keveréket alkotó egyes komponensek különválnak. Zeotrop keverékeket ezért csak folyadék állapotban szabad be- és áttölteni. A tömítetlenségek következtében fellépõ esetleges szivárgás esetén a komponensek aránya megváltozik (így a kompresszorban megnõ a folyadékütés veszélye a termosztatikus expanziósszelepnek a hõmérsékletcsúszás miatti helytelen mûködése következtében túlságosan lecsökkenõ, vagy megszûnõ túlhevítés miatt). Az alkalmazás célja szerint különbséget kell tennünk a régi hûtõberendezések átállításához javasolt ún. drop-in keverékek és az új berendezéseknél alkalmazandó ún. hosszútávú hûtõközegek között!

4 Átmeneti ill. drop-in keverékek Az átmeneti ill. drop-in keverékek a sokféle meglévõ, R12 és R502-vel üzemelõ hûtõberendezések üzemben tartását szolgálják, hiszen a CFC hûtõközegek alkalmazása már tiltott, így ezek utántöltése is tilos. Az átmeneti ill. drop-in keverékekkel elkerülhetõ a berendezés költséges átállítása az észterolaj alkalmazását igénylõ új HFC hûtõközegekre (R134a, R507, R404A, stb.). Egyes keverékek a jó olajvisszahordás biztosítására nagymennyiségû R22-t tartalmaznak, ezért alkalmazásuk csupán átmeneti idõre engedélyezett. Az R22 betiltásakor így az R22-t tartalmazó keverékeket is kivonják a forgalomból. Új hûtõberendezésben R22 tartalmú keverék hûtõközeg alkalmazása tilos! Az 1. táblázat korántsem nyújt teljes áttekintést a drop-in keverékekrõl, elsõsorban a Soós és Társa Hûtõtechnikai Rt. által javasolt keverékeket tartalmazza, melyek a következõk: A régi R12-es hûtõberendezések átállításához az R413A (Isceon 49) drop-in keveréket javasoljuk. A hûtõközeg nem ózonkárosító (ODP = 0), ásványolajokkal összeférhetõ, ezért maradhat az eredeti olajfajta a rendszerben. A régi R502-es hûtõberendezések átállításához az R408A (FX 10) keveréket javasoljuk. Régebbi, eredetileg R502-vel töltött jármû-felépítményhûtõkhöz alkalmas az Isceon 69L keverék is. Az Isceon 69L üvegházhatást fokozó összetétele miatt, kereskedelmi hûtõberendezésekhez használatát nem javasoljuk. Az R22-es hûtõberendezések átállítására mindenekelõtt az R417A-t (Isceon 59) javasoljuk, miután olajcserét ez sem igényel. Az R417A-val elérhetõ hûtõteljesítmény az R22-höz hasonlítva valamivel kisebb, ugyanakkor a C.O.P. (teljesítménytényezõ) nagyobb, tehát használatával határozottan csökken az energiafelhasználás. Az R13B1 helyett (az igen mély elpárolgási hõmérsékleten üzemelõ fagyasztó és fagyasztva szárító hûtõgépekben alkalmazták) az Isceon 89-et javasolunk. Környezetbarát hosszútávú keverék, ODP = 0. Olajcsere csak elszennyezõdött olaj esetén szükséges. Az Isceon 89 keverékkel elérhetõ hûtõteljesítmény ugyan valamivel kisebb az R13B1-hez viszonyítva, C.O.P. értéke viszont nagyobb. A rendszernyomások hasonlóak, a töltési mennyiség az Isceon 89-nél kb. 20 %-kal kisebb Hosszútávú hûtõközegek új berendezésekhez Ezeket az anyagokat egyaránt lehet használni új berendezésekhez és a régi berendezések átállításához is. Az utóbbinak az az elõnye, hogy használata idõben nincs korlátozva, és a hûtõgépszerelõknek kevesebb féle hûtõközeget kell raktáron tartani. Az R12 hosszútávú helyettesítõje az R134a új háztartási és kereskedelmi hûtõberendezésekben. Kereskedelmi hûtõknél fõképpen a kis teljesítménytartományú, magas kondenzációs hõmérsékletû alkalmazások esetében (hulladékhõ-hasznosítás, hõszivattyúk) van alkalmazásának lehetõsége.

5 4 Az R502 és R22 helyettesítésére, új készülékekben olyan klórmentes keverékeket ajánlunk, melyeknek nincs ózonkárosító hatásuk (ODP = 0). Ezeket a hûtõközegeket a 2. táblázatban foglaltuk össze. Fontos, hogy csak észterolaj tölthetõ a rendszerbe és ebbõl adódóan a rendszertisztaságot és szárítottságot illetõen ugyanazok a követelmények, mint az R134a hûtõközeg használatánál. Az R502 és R22 helyettesítésére, új készülékekben az R404A és az egyre jobban terjedõ azeotrop R507 használatát javasoljuk. Az R404A egy közel azeotróp keverék, hõmérsékletcsúszása csekély, tömítetlenség esetén a komponensek szétválása gyakorlati szempontból jelentéktelen. E két hûtõközeg fõ komponensei azonosak, a kompresszorgyártók is összevonva adják meg ezen hûtõközegekre vonatkozó teljesítényadatokat. Felhasználási területük egyfokozatú üzemben t 0 =-45-tõl egészen +10 C-ig terjed. 2. A helyettesítõ anyagok toxikológiája A keverékeket alkotó R32, R124, R125, R134a komponensek a PAFT-program keretében kerültek vizsgálatra, az R143a-t pedig három nagy gyártó cég vetette vizsgálat alá. Az eredmények alapján az alábbi maximális munkahely-koncentrációkat (MAK értékek) lehet figyelembe venni: R32, R125, R134a, R143a, R152a, R ppm R22, R124a ppm R404A, R ppm 1000 ppm a lehetõ legmagasabb MAK érték nem toxikus anyagok esetén. A nevezett anyagokra való átállítás nincs semmiféle engedélyhez kötve. Mindegyiket felvették az EINECS listába. Mind az egyanyagú hûtõközegekre, mind a keverékekre is Biztonsági adatlapok állnak rendelkezésre a Soós és Társa Rt.-nél, ezeket kérésre rendelkezésre bocsátja. 3. Hûtõberendezések átállítása 3.1. A CFC töltetû berendezések átállításának szükségessége Ökológiai nézõpontból (ózonlyuk, üvegházhatás) mindannyiunk erkölcsi kötelessége, a CFC hûtõközegek használatát a lehetõ leggyorsabban beszüntetni. Tilos az új R12 utántöltése. Tilos az új R502 utántöltése. A CFC hûtõközegek és a fáradt olaj feldolgozásának (újrahasznosításának) költségei állandóan emelkednek Átállítási lehetõségek Mûszaki szempontból elfogadott, hogy a CFC (pl. R12, R502, stb.) hûtõközeggel üzemelõ régi hûtõberendezéseket át lehet állítani új hosszútávú, észterolajjal használatos HFC (pl. R134a, R404A, R507 stb.) hûtõközegekre vagy rövidtávú drop-in HCFC keverékekre. A HFC hûtõközegekre való átállításnak több elõnye is van: - A HFC hûtõközegek nemcsak rövidtávú alternatívát jelentenek.

6 5 - A hûtõközeg féleségek számának lecsökkentésével - akár nagyobb mennyiségekben is - gazdaságosan raktározhatóvá válnak a napi használathoz szükséges kevés számú hûtõközeg fajták. Nem javasolt az R12 vagy R502 üzemû hûtõberendezések R22-re történõ átállítása, hiszen egyrészt az R12 berendezéseknél a teljesítményillesztés miatt új kompresszorra van szükség, így ez a legköltségesebb eljárásnak tekinthetõ. Másrészt a legtöbb R502-berendezésnél R22-re való átállításkor megnõ a túlhevülés veszélye (túl magas kompresszió véghõmérséklet alakul ki és ez olajkokszosodást okoz a szelepeknél). Ezen kívül az R22 alkalmazása ugyancsak idõhöz kötött. Ugyanakkor azoknál a hûtõberendezéseknél, amelyek korlátozott ideig mûködnek egy tervezett új beruházásig, valamint a hermetikus kompresszorokkal üzemelõ hûtõberendezéseknél, amelyeknél az olajcsere nehezen kivitelezhetõ, a rövidtávú drop-in keverékekre (pl. R408A, Isceon 69L) való átállítás tûnik ésszerû alternatívának Hûtõberendezések átállítása drop-in keverékekre R12 üzemû hûtõgép átállítása R413A (Isceon 49) keverékre Az alábbi eljárást ajánljuk: 1. Ellenõrizzük a berendezés tömítettségét és szüntessük meg az esetleges tömítetlenségeket. 2. A hûtõberendezésbõl fejtsük le lefejtõberendezés segítségével a még meglévõ R12 hûtõközeget. 3. Az elszennyezõdött, elöregedett vagy savas olajat le kell ereszteni (az olajleválasztóból is) és újat kell betölteni (savas olaj esetén az új olaj betöltése elõtt a rendszert R141b-vel, zárt rendszerben át kell mosni). 4. Cseréljük ki a szárítószûrõt. 5. Vákuumoljuk le a hûtõberendezést. 6. A hûtõközeg betöltése a berendezésbe (az R413A-t feltétlenül folyadék állapotban kell betölteni, a töltet mennyisége az R12 mennyiségének mintegy 90 %-a). 7. Helyezzük üzembe a hûtõberendezést és ellenõrizzük az expanziósszelep beállítását. (A túlhevítés nagyobb lesz, mint az R12-nél!) 8. Adott esetben a túlhevítést óvatosan csökkentsük, vagy az expanziós szelepet cseréljük ki. 9. A hûtõberendezésen tüntessük fel maradandóan az új hûtõközeget. 10. Ügyeljünk a nagynyomású edényekre vonatkozó elõírások betartására. Más hûtõközegnek, pld R22-nek Isceon-59 re való átállításnál értelemszerûen ehhez hasonlóan kell eljárni.

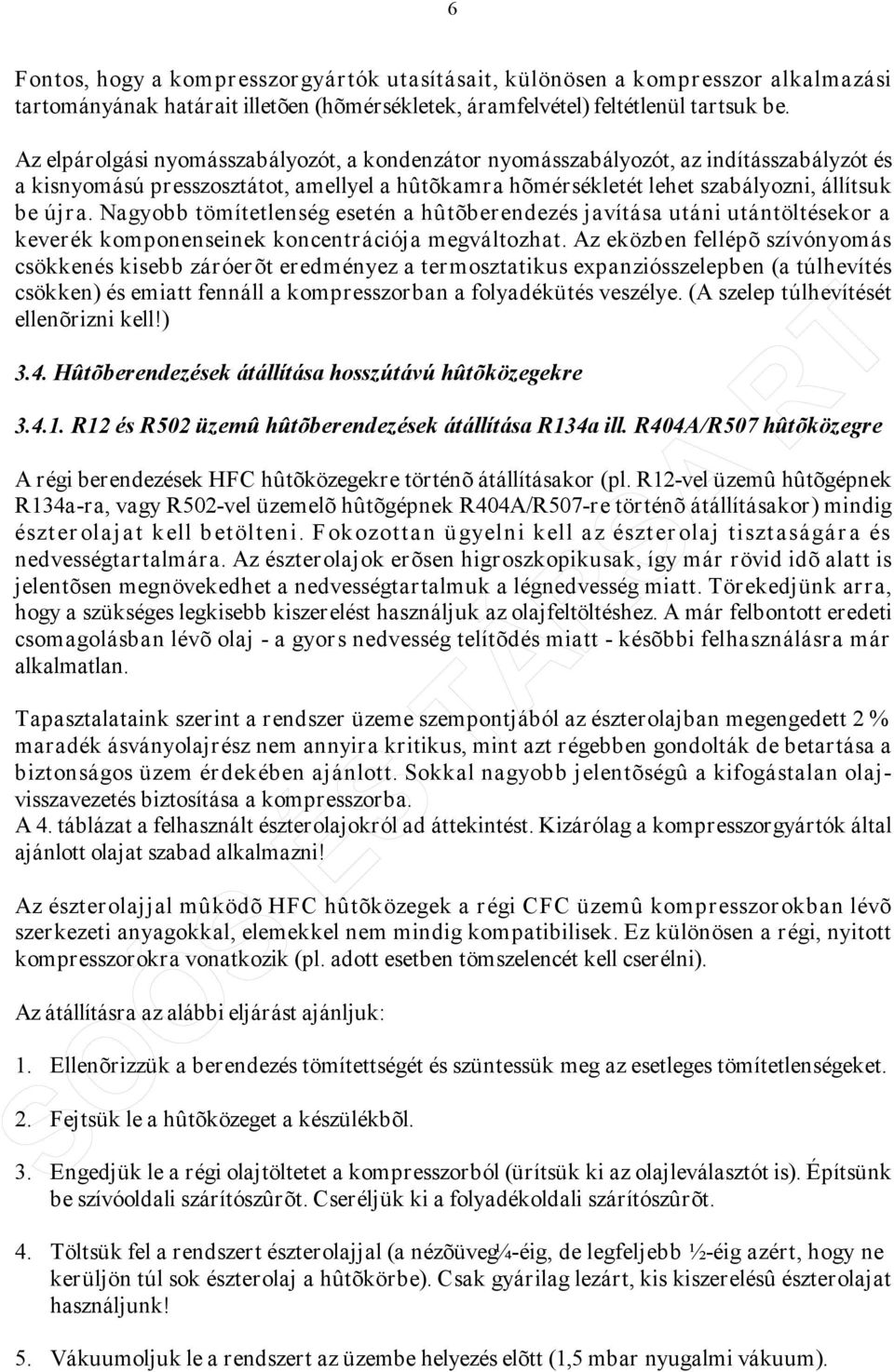

7 6 Fontos, hogy a kompresszorgyártók utasításait, különösen a kompresszor alkalmazási tartományának határait illetõen (hõmérsékletek, áramfelvétel) feltétlenül tartsuk be. Az elpárolgási nyomásszabályozót, a kondenzátor nyomásszabályozót, az indításszabályzót és a kisnyomású presszosztátot, amellyel a hûtõkamra hõmérsékletét lehet szabályozni, állítsuk be újra. Nagyobb tömítetlenség esetén a hûtõberendezés javítása utáni utántöltésekor a keverék komponenseinek koncentrációja megváltozhat. Az eközben fellépõ szívónyomás csökkenés kisebb záróerõt eredményez a termosztatikus expanziósszelepben (a túlhevítés csökken) és emiatt fennáll a kompresszorban a folyadékütés veszélye. (A szelep túlhevítését ellenõrizni kell!) 3.4. Hûtõberendezések átállítása hosszútávú hûtõközegekre R12 és R502 üzemû hûtõberendezések átállítása R134a ill. R404A/R507 hûtõközegre A régi berendezések HFC hûtõközegekre történõ átállításakor (pl. R12-vel üzemû hûtõgépnek R134a-ra, vagy R502-vel üzemelõ hûtõgépnek R404A/R507-re történõ átállításakor) mindig észterolajat kell betölteni. Fokozottan ügyelni kell az észterolaj tisztaságára és nedvességtartalmára. Az észterolajok erõsen higroszkopikusak, így már rövid idõ alatt is jelentõsen megnövekedhet a nedvességtartalmuk a légnedvesség miatt. Törekedjünk arra, hogy a szükséges legkisebb kiszerelést használjuk az olajfeltöltéshez. A már felbontott eredeti csomagolásban lévõ olaj - a gyors nedvesség telítõdés miatt - késõbbi felhasználásra már alkalmatlan. Tapasztalataink szerint a rendszer üzeme szempontjából az észterolajban megengedett 2 % maradék ásványolajrész nem annyira kritikus, mint azt régebben gondolták de betartása a biztonságos üzem érdekében ajánlott. Sokkal nagyobb jelentõségû a kifogástalan olajvisszavezetés biztosítása a kompresszorba. A 4. táblázat a felhasznált észterolajokról ad áttekintést. Kizárólag a kompresszorgyártók által ajánlott olajat szabad alkalmazni! Az észterolajjal mûködõ HFC hûtõközegek a régi CFC üzemû kompresszorokban lévõ szerkezeti anyagokkal, elemekkel nem mindig kompatibilisek. Ez különösen a régi, nyitott kompresszorokra vonatkozik (pl. adott esetben tömszelencét kell cserélni). Az átállításra az alábbi eljárást ajánljuk: 1. Ellenõrizzük a berendezés tömítettségét és szüntessük meg az esetleges tömítetlenségeket. 2. Fejtsük le a hûtõközeget a készülékbõl. 3. Engedjük le a régi olajtöltetet a kompresszorból (ürítsük ki az olajleválasztót is). Építsünk be szívóoldali szárítószûrõt. Cseréljük ki a folyadékoldali szárítószûrõt. 4. Töltsük fel a rendszert észterolajjal (a nézõüveg ¼-éig, de legfeljebb ½-éig azért, hogy ne kerüljön túl sok észterolaj a hûtõkörbe). Csak gyárilag lezárt, kis kiszerelésû észterolajat használjunk! 5. Vákuumoljuk le a rendszert az üzembe helyezés elõtt (1,5 mbar nyugalmi vákuum).

8 7 6. A régi hûtõközeg (R12 illetve R502) ha van visszatöltése a berendezésbe, majd üzembe helyezés után kb. 10 órán keresztül üzemeltessük a rendszert (elsõ öblítõüzem). Ha nincs régi hûtõközeg, akkor az új hûtõközeget kell felhasználni. 7. Engedjük le a homogén fáradtolaj/észterolaj keveréket, töltsünk a berendezésbe új észterolajat és a lefejtett hûtõközeget, majd ismét max. 100 órán keresztül üzemeltessük (második öblítõüzem). 8. Ha a hûtõrendszer vezetékezése bonyolultabb, elágazó elemeket tartalmaz vagy a hûtõgép alacsony elpárolgási tartományú akkor az öblítõüzemet háromszor ismételjük meg. A maradék ásványolaj tartalomnak - a keveredési hézag miatt - 2% alatt kell lennie. Ez általában 3-szori olajcserével már biztosítható. 9. Ellenõrizzük a maradék ásványolaj tartalmat az ún. Retrofit-Test-Kit segítségével. 10. Engedjük le a rendszerbõl az olajat és töltsük be az új észterolajat. Cseréljük ki a folyadékoldali szárítószûrõt, szívóoldali szárítószûrõt, az expanziósszelepet, és esetleg az indikátoros nézõüveget. 11. Vákuumoljunk és töltsük be a megadott hûtõközeg mennyiséget (R134a esetében a töltet mennyisége az R12 mennyiségének kb. 90 %-a, míg R404A/R507 esetében az R502 mennyiségének kb. 85 %-a), majd helyezzük üzembe a hûtõgépet. 12. Mintegy 100 óra üzemidõ után a készüléket még egyszer vizsgáljuk meg. Az olaj esetleges sötét elszínezõdése esetén cseréljünk olajat, valamint cseréljük ki a folyadékoldali szárítószûrõt és a szívóoldali szárítószûrõt. Más hosszútávú hûtõközegre való átállásnál is ehhez hasonlóan kell eljárni.

9 1. Táblázat ASHRAE jelölés Márkanév Gyártó Összetétel R403B Isceon 69 L Rhodia R408A FX 10 INEOS Elf Atochem R413A Isceon 49 *) Rhodia Drop-in hûtõközeg keverékek R22/R218/R290 (55/39/6 %) R22/R134a (45/55 %) R134a/R218/R600a (88/9/3 %) Korábbi hûtõközeg CFC ODP GWP Olajfajta Megjegyzés R502 0,03 > 5,0 félszintetikus R502 0,025 0,79 félszintetikus R12 0 0,44 R417A Isceon 59 *) Rhodia R125/R134a/R600a R22 0 0,49 Isceon 89 *) Rhodia R125/R218/R290 R13B1 0 0,98 ásványolaj, félszintetikus ásványolaj, félszintetikus, észterolaj ásványolaj, félszintetikus, észterolaj *) Ezek a keverékek nem tartalmaznak R22-t (ODP = 0), ezért új berendezéseknél hosszútávú hûtõközegként is alkalmazhatók. ODP ózonkárosító hatás GWP üvegházhatás közel azeotrop hõmérsékletcsúszás: 1,2 K hõmérsékletcsúszás: 6,8 K hõmérsékletcsúszás: 5,4 K 8

10 2. Táblázat ASHRAE jelölés R507 R404A R410A R407C *) R11 = 1. R502-t, R22-t helyettesítõ hosszútávú hûtõközeg keverékek új berendezésekhez Márkanév, átmeneti név KLEA 507 Solkane 507 AZ 50 KLEA 404A HP 62 FX 70 Genetron 404A KLEA 410A AZ 20 KLEA 407C AC 9000 Gyártó INEOS Solvay Allied Signal INEOS Du Pont Elf Atochem Allied Signal INEOS Allied Signal INEOS Du Pont Összetétel R143a/R125 (50/50 %) R143a/R125/R134a (52/44/4 %) R32/R125 (50/50 %) R32/R125/R134a (30/10/60 %) Korábbi hûtõközeg CFC R502 R22 R502 R22 ODP GWP *) Olajfajta Megjegyzés 0 < 1,0 észterolaj azeotrop 0 0,94 észterolaj 0 0,49 észterolaj közel azeotrop hõmérséklet csúszás: 0,5 K azeotrop, nagy nyomások miatt más konstrukció R22 0 0,37 észterolaj hõmérséklet csúszás: 7,2 K 9

11 10 3. Táblázat Drop-in hûtõközeg keverékeknél alkalmazható olajfajták Gyártó Kompresszor típus R12/R22/R502-höz eredeti elõírás Bitzer Bock Bristol Copeland Danfoss Dorin nyitott és félhermetikus dugattyús kompresszorok B 5.2 Bitzer olaj csavarkompresszorok B 100/B 150/B 220 AM, F/FK, HA/HG típusú kompresszorok hermetikus kompresszorok R22 hûtõközegre A és B gyártmánycsoport hermetikus kompresszorok G gyártmánycsoport Fuchs SP 46 Suniso R3GS/KM32 Zerol 150 T/SP 32 Olajfajta Drop-in hûtõközeg keverékekhez azonos olajfajta azonos olajfajta azonos olajfajta félhermetikus kompresszorok Shell 22-12/Zerol TD 200 azonos olajfajta hermetikus kompresszorok CR sorozat hermetikus kompresszorok QR sorozat SC típusú kompresszorok valamint az FR 11 A, FR 7 H kompresszorok TL 5A, TLES 5A, TL 4B kompresszorok más TL kompresszorok FR kompresszorok K1 K4 típussor, K5 K7 típussor CS és CB kivitelek K8 típussor, K5 K7 típussor CC kivitelek ásványolaj Suniso 3GS vagy Texaco WF 32 ásványolaj Fehér Olaj Zerol 150 vagy Shell V-OI 7041 Esso Zerice S 15 ásványolaj Shell Clavus G32 ásványolaj Shell Clavus G15 Shell vagy (észterolaj RL 32 S) azonos olajfajta azonos olajfajta Zerol 150 ásványolaj Suniso 3GS Shell ásványolaj Suniso 4GS Reniso 46 Frigopol minden kompresszor Fuchs SP 46 azonos olajfajta L unite Maneurop York R502-es kompresszorok áprilistól összes többi kompresszor hermetikus dugattyús kompresszorok MT, LT sorozat alkilbenzol ásványolaj fehér ásványolaj KMO 160 P azonos olajfajta Fuchs SP 68 vagy Zerice S 68 P 160 ABM scroll kompresszorok MS sorozat 300 S speciális scroll olaj nincs adat nyitott jármûkompresszorok R12 hûtõközegre ásványolaj Suniso 5GS észterolaj Retro-Fix II

12 11 4. Táblázat Észterolajok alkalmazása kompresszorokban Gyártó Kompresszor típus Olajtípus Gyártó Bitzer Bitzer Bitzer félhermetikus és nyitott standard kivitelû kompresszorok magas hõmérséklet tartományban üzemelõ kompresszorok csavarkompresszorok SEZ 32/RL 32 S SE 55/RL 68 S SE 120/SE 170/ RL 170 H DEA/ICI DEA/ICI DEA/ICI Bock AM/HAX/HGX típusú kompresszorok SE 55/RL 46 S DEA/ICI Bristol hermetikus kompresszorok R407C hûtõközeggel EAL 22 A/RL 32 C Mobil/ICI Copeland félhermetikus kompresszorok RL 32 CF *) ICI Danfoss hermetikus kompresszorok RL 22 S ICI Dorin K1 K4 típussor, K5 K7 típussor CS, CB kivitelek K8 típussor, K5 K7 típussor CC kivitelek EAL 32/RL 32 S EAL 46/RL 46 S Mobil/ICI Mobil/ICI Frigopol elválasztó-sapkás (permalloy sapkás) kompresszorok RL 32 Sb *)/ RL 32 H ICI Goeldner félhermetikus kompresszorok E 46 Fuchs L unite hermetikus kompresszorok RL 32 Sa *) ICI Maneurop hermetikus kompresszorok MTE, LTE típussor 160 PE Maneurop hermetikus kompresszorok MTZ, LTZ típussor scroll kompresszorok SZ típussor 160 PZ 160 SZ Rotocold csúszólapátos kompresszorok RL 68 S ICI Sabroe dugattyús kompresszorok RL 68 S/100 S/150 S ICI York nyitott jármûkompresszorok Aircol Auto 100 Castrol York dugattyús kompresszorok RL 32 S ICI *) Adalékokkal.

13 12 5. Táblázat Hûtõközeg-palackok vizsgálati nyomása és töltési hányadosa Hûtõközeg megnevezése Vizsgálati nyomás (bar) Töltési hányados (kg/l) R12 még használatban lévõ 18 1,15 R22 olajjal együtt mérve 29 1,03 R ,05 R134a 22 1,04 R401A (MP 39) 29 1,01 R402A (HP 80) 36 0,88 R403B (Isceon 69) 33 0,95 R404A (HP 62) 36 0,81 R407C 35 0,92 R409A (FX 56) 23 1,06 R410A (AZ 20) 47 0,82 R413A (Isceon 49) 23 0,96 R507 (AZ 50) 37 0,81 R ,20 R290 (Propán) 25 0,42 R600a (Izobután) 10 0,49 Hûtõközeg-olaj keverék ugyanaz, mint a tiszta hûtõközegnél A táblázat alapja a TMB Engedélyezési Felügyelet szakvéleménye. 0,75

14 13 6. Táblázat Hûtõközegek veszélyes áru táblái Hûtõközeg megnevezése Anyagazonosító szám (UN szám) Veszélyességi osztály Sorszám R A R A R13B A R A Hûtõközeg keverékek A R A R A R134a A R401A (MP 39) A R401B (MP 66) A R402A (HP 80) A R404A A R407C A R409A A R410A A R A R413A (ISCEON 49) R417A (ISCEON 59) R403B (ISCEON 69) A A A ISCEON A

15 14 A leggyakoribb hûtõközegek különbözõ hõmérsékletekhez tartozó telítési túlnyomásértékei ( ) R12 R134a ISCEON 49 R413A* R22 A hõmérséklethez tartozó telítési túlnyomásérték (bar) R407C* ISCEON 59 R417A* R502 R404A* R507 R408A* ISCEON 69 L R403B* -60-0,78-0,84-0,64-0,58-0,53-0,51-0,50-0, ,76-0,82-0,59-0,53-0,47-0,45-0,44-0, ,73-0,80-0,54-0,48-0,41-0,38-0,37-0, ,69-0,77-0,49-0,42-0,34-0,31-0,30-0, ,66-0,74-0,43-0,35-0,27-0,24-0,38-0,23-0, ,62-0,71-0,69-0,37-0,52-0,43-0,28-0,19-0,15-0,29-0,14 0, ,58-0,67-0,65-0,30-0,46-0,37-0,20-0,11-0,06-0,20-0,05 0, ,53-0,63-0,61-0,23-0,40-0,31-0,12-0,01 0,04-0,10 0,05 0, ,48-0,59-0,56-0,15-0,33-0,24-0,03 0,09 0,14 0,00 0,15 0, ,43-0,54-0,51-0,06-0,25-0,17 0,06 0,20 0,26 0,11 0,27 0, ,37-0,49-0,45 0,04-0,17-0,09 0,17 0,31 0,38 0,22 0,39 0, ,31-0,43-0,39 0,14-0,08 0,00 0,28 0,44 0,51 0,34 0,52 0, ,25-0,37-0,33 0,25 0,01 0,09 0,40 0,57 0,65 0,47 0,66 1, ,17-0,31-0,25 0,36 0,17 0,19 0,53 0,71 0,80 0,61 0,81 1, ,1-0,23-0,17 0,49 0,23 0,30 0,66 0,87 0,96 0,75 0,97 1, ,02-0,16-0,09 0,62 0,35 0,41 0,81 1,03 1,13 0,90 1,14 1, ,07-0,07 0,00 0,77 0,48 0,53 0,96 1,20 1,31 1,06 1,32 1, ,16 0,02 0,10 0,92 0,61 0,66 1,13 1,38 1,51 1,23 1,52 2, ,26 0,11 0,21 1,08 0,76 0,80 1,31 1,58 1,71 1,41 1,72 2, ,37 0,21 0,32 1,25 0,92 0,95 1,49 1,79 1,93 1,60 1,94 2, ,48 0,33 0,44 1,44 1,09 1,10 1,69 2,01 2,16 1,80 2,17 2, ,6 0,44 0,57 1,63 1,27 1,27 1,90 2,24 2,40 2,01 2,42 3, ,73 0,57 0,71 1,84 1,46 1,44 2,13 2,48 2,66 2,23 2,67 3, ,86 0,71 0,86 2,06 1,66 1,63 2,36 2,74 2,93 2,47 2,95 3, ,01 0,85 1,02 2,29 1,88 1,83 2,61 3,02 3,21 2,73 3,23 4, ,16 1,00 1,18 2,53 2,11 2,03 2,87 3,31 3,52 2,99 3,54 4,71-8 1,32 1,17 1,36 2,79 2,36 2,25 3,15 3,61 3,83 3,27 3,85 5,11-6 1,49 1,34 1,55 3,06 2,62 2,49 3,44 3,93 4,17 3,57 4,19 5,54-4 1,66 1,52 1,76 3,35 2,89 2,73 3,75 4,27 4,52 3,88 4,54 5,99-2 1,85 1,72 1,97 3,65 3,18 2,99 4,07 4,63 4,88 4,21 4,91 6,47 0 2,05 1,92 2,20 3,97 3,49 3,26 4,41 5,00 5,27 4,55 5,29 6,96 2 2,25 2,14 2,43 4,30 3,81 3,55 4,77 5,39 5,67 4,92 5,70 7,48 4 2,47 2,37 2,69 4,65 4,15 3,85 5,14 5,80 6,10 5,30 6,12 8,03 6 2,7 2,61 2,95 5,01 4,51 4,16 5,53 6,23 6,54 5,70 6,56 8,61 8 2,94 2,87 3,23 5,40 4,89 4,49 5,94 6,68 7,00 6,11 7,03 9, ,19 3,14 3,53 5,80 5,29 4,84 6,37 7,15 7,49 6,55 7,51 9, ,45 3,42 3,84 6,22 5,71 5,21 6,82 7,64 7,99 7,01 8,01 10, ,73 3,72 4,17 6,66 6,15 5,59 7,28 8,16 8,52 7,49 8,54 11, ,01 4,04 4,51 7,11 6,61 5,98 7,77 8,69 9,07 7,99 9,09 11, ,31 4,37 4,87 7,59 7,09 6,40 8,28 9,25 9,65 8,51 9,66 12, ,63 4,71 5,25 8,09 7,59 6,84 8,81 9,84 10,25 9,06 10,25 13, ,95 5,07 5,64 8,61 8,12 7,29 9,36 10,45 10,87 9,63 10,87 14, ,29 5,45 6,06 9,15 8,68 7,76 9,94 11,08 11,52 10,22 11,51 15, ,65 5,85 7,49 9,71 9,25 8,26 10,54 11,74 12,20 10,83 12,18 16, ,01 6,26 7,94 10,29 9,86 8,77 11,16 12,42 12,91 11,48 12,87 16, ,4 6,70 7,41 10,90 10,49 9,31 11,80 13,14 13,64 12,14 13,59 17, ,8 7,15 7,90 11,53 11,15 9,86 12,48 13,88 14,41 12,83 14,34 18, ,21 7,62 8,42 12,19 11,80 10,44 13,17 14,65 15,20 13,55 15,11 19, ,64 8,11 8,95 12,87 12,55 11,05 13,90 15,45 16,03 14,30 15,91 21, ,09 8,63 9,51 13,58 13,30 11,67 14,65 16,28 16,89 15,07 16,74 22, ,55 9,16 10,09 14,31 14,08 12,32 15,42 17,14 17,78 15,87 17,60 23, ,03 9,72 10,69 15,07 14,89 13,00 16,23 18,03 18,71 16,71 18,49 24, ,53 10,29 11,32 15,86 15,74 13,69 17,07 18,95 19,68 17,56 19,42 25, ,04 10,90 11,97 16,67 16,62 14,42 17,93 19,91 20,68 18,45 20,37 27, ,58 11,52 12,65 17,52 17,53 15,17 18,83 20,90 21,72 19,37 21,36 28, ,13 12,17 13,35 18,39 18,48 15,94 19,75 21,93 22,80 20,33 22,38 29, ,7 12,84 14,08 19,29 19,47 16,75 20,71 22,99 23,93 21,31 23,43 31, ,29 13,54 14,83 20,23 20,50 17,58 21,71 24,09 25,09 22,32 32, ,9 14,27 15,62 21,20 21,57 18,44 22,73 25,22 26,31 23,37 34, ,53 15,02 16,43 22,20 22,68 19,33 23,79 26,40 27,57 24,45 35, ,18 15,80 17,26 23,23 23,83 20,24 24,89 27,61 28,87 25,57 37, ,85 16,61 18,13 24,20 25,03 21,19 26,02 28,87 30,23 26,72 39, ,55 17,45 19,03 25,30 26,28 22,17 27,19 30,16 31,64 27,90 40, ,26 18,32 19,96 26,43 23,18 28,40 33,10 29,12 42, ,22 20,85 27,61 24,21 29,65 34,62 44, ,76 20,15 21,77 28,93 25,28 30,94 36,19 46,26 * Zeotrop keverékeknél x = 1 értéknél értendõ. R410A

16 15 Ultra-mélyhûtéshez használt hûtõközegek különbözõ hõmérsékletekhez tartozó telítési túlnyomásértékei A hõmérséklethez tartozó telítési túlnyomásérték (bar) ( ) R13B1 ISCEON 89* R13 R23 R503 R508 R ,93-0,68-0,70-0,54-0,61-0, ,91-0,63-0,65-0,47-0,55-0, ,90-0,58-0,60-0,39-0,48-0, ,88-0,52-0,53-0,31-0,40-0, ,86-0,46-0,47-0,22-0,32-0, ,84-0,92-0,39-0,39-0,12-0,23-0, ,82-0,91-0,31-0,31-0,01-0,13 0, ,79-0,89-0,22-0,21 0,11-0,02 0, ,76-0,87-0,13-0,11 0,25 0,10 0, ,73-0,85-0,03 0,00 0,39 0,24 0, ,69-0,82 0,08 0,13 0,55 0,38 0, ,65-0,80 0,20 0,26 0,72 0,54 0, ,61-0,77 0,33 0,41 0,90 0,71 0, ,56-0,73 0,47 0,57 1,10 0,90 1, ,51-0,70 0,63 0,75 1,31 1,10 1, ,45-0,66 0,79 0,94 1,54 1,32 1, ,39-0,61 0,97 1,14 1,79 1,55 1, ,32-0,56 1,15 1,37 2,05 1,80 1, ,25-0,51 1,36 1,60 2,33 2,07 2, ,17-0,45 1,57 1,86 2,63 2,37 2, ,08-0,38 1,81 2,13 2,95 2,68 2, ,01-0,31 2,05 2,43 3,30 3,01 3, ,11-0,24 2,31 2,74 3,66 3,37 3, ,21-0,16 2,59 3,08 4,04 3,75 3, ,33-0,06 2,89 3,44 4,45 4,15 4, ,45 0,03 3,20 3,82 4,89 4,58 4, ,58 0,14 3,53 4,23 5,34 5,04 4, ,72 0,25 3,88 4,66 5,82 5,52 5, ,87 0,37 4,25 5,11 6,33 6,04 5, ,03 0,50 4,65 5,60 6,87 6,58 6, ,20 0,64 5,06 6,11 7,43 7,16 6, ,38 0,79 5,49 6,65 8,03 7,77 7, ,57 0,94 5,95 7,22 8,65 8,41 7, ,77 1,11 6,42 7,83 9,31 9,09 8, ,98 1,29 6,93 8,46 10,00 9,80 9, ,21 1,48 7,45 9,13 10,72 10,55 9, ,45 1,69 8,00 9,83 11,47 11,34 10, ,70 1,90 8,58 10,57 12,26 12,17 10, ,96 2,13 9,18 11,35 13,08 13,04 11, ,24 2,37 9,81 12,16 13,95 13,95 12, ,54 2,63 10,47 13,01 14,85 14,91 13, ,85 2,90 11,15 13,91 15,79 15,92 14, ,17 3,18 11,87 14,85 16,77 16,97 14, ,51 3,48 12,61 15,83 17,79 18,07 15, ,87 3,80 13,38 16,85 18,85 19,22 16, ,24 4,13 14,19 17,92 19,96 20,42 17,58-8 5,64 4,48 15,03 19,04 21,12 21,67 18,56-6 6,05 4,84 15,90 20,21 22,32 22,98 19,58-4 6,47 5,23 16,80 21,44 23,57 24,35 20,63-2 6,92 5,63 17,74 22,71 24,87 25,78 21,73 0 7,39 6,05 18,72 24,04 26,22 27,26 22,86 2 7,88 6,49 19,73 25,43 27,62 28,81 24,04 4 8,39 6,95 20,78 26,87 29,08 30,42 25,25 6 8,92 7,44 21,87 28,38 30,59 32,10 26,51 8 9,47 7,94 22,99 29,95 32,16 33,85 27, ,04 8,46 24,16 31,58 33,80 35,68 30, ,64 9,01 25,38 33,29 35,49 30, ,26 9,58 26,63 35,06 37,25 32, ,91 10,17 27,94 36,91 39,07 33, ,58 10,79 29,29 38,83 40,96 35, ,27 11,43 30,70 40,84 36, ,99 12,09 32,16 38, ,74 12,79 33,68 40, ,51 13,50 35,27 41, ,32 14,25 36,94 43, ,15 15,02 45,52 * Zeotrop keverékeknél x = 1 értéknél értendõ.

17 16 R22 HCFC SZABÁLYOZOTT ANYAG! Nedves-mezõ gõztáblázata Abszolút nyomás Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) bar folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -60 0, ,83 1,867 33, , ,657 0,728 1, , , ,86 2,420 39, , ,025 0,753 1, , , ,71 3,096 44, , ,368 0,778 1, , , ,38 3,912 50, , ,682 0,801 1, , , ,85 4,888 55, , ,965 0,825 1, , , ,11 6,044 60, , ,213 0,848 1, , , ,14 7,402 66, , ,425 0,870 1, , , ,92 8,986 71, , ,597 0,893 1, , , ,45 10,821 77, , ,727 0,915 1, , , ,69 12,935 82, , ,813 0,936 1, , , ,62 15,357 88, , ,850 0,958 1, ,15-5 4, ,21 18,119 94, , ,836 0,979 1, ,15 0 4, ,45 21, , , ,764 1,000 1, ,15 5 5, ,28 24, , , ,630 1,021 1, , , ,68 28, , , ,424 1,042 1, , , ,59 33, , , ,139 1,063 1, , , ,96 38, , , ,760 1,083 1, , , ,73 44, , , ,275 1,104 1, , , ,83 50, , , ,664 1,125 1, , , ,16 57, , , ,906 1,146 1, , , ,62 65, , , ,972 1,167 1, , , ,06 75, , , ,829 1,188 1, , , ,31 85, , , ,437 1,210 1, , , ,16 97, , , ,742 1,231 1, , , ,29 111, , , ,682 1,253 1, , , ,30 127, , , ,174 1,275 1, , , ,57 146, , , ,110 1,298 1, , , ,20 168, , , ,341 1,321 1, , , ,62 195, , , ,647 1,345 1, , , ,81 230, ,964 87, ,638 1,371 1, , , ,33 279, ,184 70, ,367 1,401 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -40,8 Forrásponti nyomás 25 -on: 10,43 bar Kritikus hõmérséklet: 96,01 Kritikus nyomás: 50,9 bar Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 4,69 kg/m 3 Rejtett hõ 1 atmoszféra nyomáson: 233,07 kj/kg

18 17 R134a HFC Nedves-mezõ gõztáblázata Abszolút nyomás Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) bar folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -60 0, ,95 0,929 24, , ,495 0,688 1, , , ,51 1,249 30, , ,637 0,716 1, , , ,87 1,653 36, , ,783 0,744 1, , , ,04 2,155 42, , ,930 0,771 1, , , ,99 2,773 48, , ,073 0,798 1, , , ,72 3,525 54, , ,207 0,824 1, , , ,20 4,431 61, , ,329 0,850 1, , , ,44 5,511 67, , ,434 0,876 1, , , ,40 6,790 73, , ,517 0,901 1, , , ,07 8,293 80, , ,575 0,926 1, , , ,43 10,047 86, , ,602 0,951 1, ,15-5 2, ,46 12,082 93, , ,592 0,976 1, ,15 0 2, ,12 14, , , ,540 1,000 1, ,15 5 3, ,39 17, , , ,439 1,024 1, , , ,24 20, , , ,281 1,048 1, , , ,62 23, , , ,058 1,072 1, , , ,49 27, , , ,761 1,096 1, , , ,80 32, , , ,378 1,120 1, , , ,48 37, , , ,897 1,144 1, , , ,46 43, , , ,304 1,167 1, , , ,66 50, , , ,580 1,191 1, , , ,95 57, , , ,707 1,214 1, , , ,2 66, , , ,658 1,238 1, , , ,25 76, , , ,403 1,262 1, , , ,87 87, , , ,903 1,286 1, , , ,75 100, , , ,108 1,310 1, , , ,49 115, , , ,949 1,334 1, , , ,48 133, , , ,330 1,359 1, , , ,78 155, , , ,105 1,384 1, , , ,82 181, ,442 95, ,036 1,411 1, , , ,51 216, ,160 82, ,672 1,440 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -26,07 Forrásponti nyomás 25 -on: 6,653 bar Kritikus hõmérséklet: 101,03 Kritikus nyomás: 40,6 bar Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 5,263 kg/m 3 Rejtett hõ 1 atmoszféra nyomáson: 216,7 kj/kg

19 18 R404A HFC ZEOTROP KEVERÉK Nedves-mezõ gõztáblázata Abszolút nyomás bar Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) kond. pont forráspont folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -60 0,4943 0, ,26 2,777 22, , ,900 0,684 1, , ,6484 0, ,05 3,575 29, , ,145 0,713 1, , ,8379 0, ,53 4,541 35, , ,392 0,741 1, , ,0683 1, ,69 5,699 41, , ,635 0,769 1, , ,3454 1, ,50 7,073 47, , ,867 0,796 1, , ,6752 1, ,94 8,691 54, , ,082 0,823 1, , ,0642 2, ,99 10,584 60, , ,271 0,849 1, , ,5194 2, ,62 12,785 66, , ,426 0,875 1, , ,0477 3, ,79 15,332 73, , ,538 0,900 1, , ,6569 3, ,46 18,265 79, , ,596 0,925 1, , ,3549 4, ,59 21,633 86, , ,591 0,950 1, ,15-5 5,1498 5, ,13 25,487 93, , ,509 0,975 1, ,15 0 6,0504 6, ,02 29, , , ,336 1,000 1, ,15 5 7,0658 7, ,18 34, , , ,058 1,025 1, , ,2054 8, ,53 40, , , ,654 1,050 1, , ,4792 9, ,97 47, , , ,104 1,074 1, , , , ,35 54, , , ,381 1,100 1, , , , ,51 63, , , ,455 1,125 1, , , , ,22 73, , , ,286 1,151 1, , , , ,20 84, , , ,823 1,177 1, , , , ,01 97, , , ,002 1,204 1, , , , ,03 113, , , ,731 1,232 1, , , , ,24 131, , , ,880 1,262 1, , , , ,77 154, ,776 94, ,241 1,293 1, , , , ,32 182, ,548 80, ,453 1,327 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -46,9 Kondenzációs pont 1 atmoszféra nyomáson: -46,1 csúszás 1 atmoszféra nyomáson: 0,5 K Forrásponti nyomás 25 -on: 12,6 bar Kritikus hõmérséklet: 71,6 Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 5,42 kg/m 3 Rejtett hõ 25 -on: 144,0 kj/kg

20 19 R507 HFC AZEOTROP KEVERÉK Nedves-mezõ gõztáblázata Abszolút nyomás bar Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) kond. pont forráspont folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -60 0,5348 0, ,00 3,047 23, , ,341 0,687 1, , ,6974 0, ,56 3,902 29, , ,563 0,716 1, , ,8967 0, ,81 4,932 36, , ,787 0,744 1, , ,1382 1, ,74 6,163 42, , ,006 0,771 1, , ,4277 1, ,31 7,621 48, , ,212 0,798 1, , ,7714 1, ,51 9,334 54, , ,400 0,824 1, , ,1759 2, ,31 11,335 60, , ,561 0,850 1, , ,6480 2, ,67 13,658 67, , ,687 0,876 1, , ,1951 3, ,57 16,341 73, , ,768 0,901 1, , ,8248 3, ,97 19,430 80, , ,794 0,926 1, , ,5450 4, ,81 22,972 86, , ,755 0,951 1, ,15-5 5,3642 5, ,05 27,025 93, , ,637 0,975 1, ,15 0 6,2911 6, ,63 31, , , ,426 1,000 1, ,15 5 7,3349 7, ,46 36, , , ,106 1,025 1, , ,5051 8, ,45 42, , , ,659 1,049 1, , ,8118 9, ,50 49, , , ,060 1,074 1, , , , ,47 57, , , ,285 1,099 1, , , , ,18 66, , , ,299 1,124 1, , , , ,39 77, , , ,062 1,150 1, , , , ,79 89, , , ,521 1,176 1, , , , ,95 103, , , ,605 1,204 1, , , , ,18 119, , , ,216 1,232 1, , , , ,42 139, , , ,208 1,261 1, , , , ,66 163, ,896 89, ,347 1,293 1, , , , ,29 195, ,948 75, ,203 1,328 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -47,48 Kondenzációs pont 1 atmoszféra nyomáson: -47,47 csúszás 1 atmoszféra nyomáson: 0,0 K Forrásponti nyomás 25 -on: 12,89 bar Kritikus hõmérséklet: 70,2 Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 5,528 kg/m 3 Rejtett hõ 25 -on: 140,1 kj/kg

21 20 R407C HFC ZEOTROP KEVERÉK Nedves-mezõ gõztáblázata Abszolút nyomás bar Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) kond. pont forráspont folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -60 0,2788 0, ,67 1,370 16, , ,714 0,658 1, , ,3794 0, ,97 1,827 23, , ,934 0,690 1, , ,5073 0, ,08 2,397 30, , ,155 0,722 1, , ,6675 0, ,99 3,097 37, , ,372 0,752 1, , ,8654 1, ,67 3,948 44, , ,578 0,782 1, , ,1069 1, ,11 4,971 51, , ,768 0,811 1, , ,3984 1, ,29 6,189 58, , ,933 0,840 1, , ,7466 2, ,18 7,628 65, , ,066 0,867 1, , ,1589 2, ,76 9,316 72, , ,160 0,895 1, , ,6428 3, ,99 11,284 78, , ,205 0,922 1, , ,2066 4, ,83 13,565 85, , ,192 0,948 1, ,15-5 3,8587 4, ,26 16,198 92, , ,109 0,974 1, ,15 0 4,6084 5, ,21 19, , , ,947 1,000 1, ,15 5 5,4652 6, ,64 22, , , ,690 1,026 1, , ,4392 7, ,47 26, , , ,326 1,051 1, , ,5411 9, ,61 31, , , ,837 1,077 1, , , , ,97 36, , , ,204 1,102 1, , , , ,42 42, , , ,404 1,128 1, , , , ,78 48, , , ,412 1,154 1, , , , ,84 56, , , ,194 1,180 1, , , , ,27 65, , , ,711 1,206 1, , , , ,61 75, , , ,914 1,233 1, , , , ,13 87, , , ,738 1,261 1, , , , ,45 101, , , ,097 1,289 1, , , , ,37 117, , , ,872 1,319 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -44,0 Kondenzációs pont 1 atmoszféra nyomáson: -36,8 csúszás 1 atmoszféra nyomáson: 4,8 K Forrásponti nyomás 25 -on: 11,9 bar Kritikus hõmérséklet: 86,0 Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 4,58 kg/m 3 Rejtett hõ 25 -on: 188,25 kj/kg

22 21 R410A HFC AZEOTROP KEVERÉK Nedves-mezõ gõztáblázata Abszolút nyomás Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) bar folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -90 0, ,49 0,460-13, , ,725 0,506 2, , , ,97 0,650-8, , ,658 0,534 2, , , ,24 0,901-2, , ,568 0,561 2, , , ,27 1,226 2, , ,445 0,589 2, , , ,06 1,641 8, , ,280 0,617 1, , , ,60 2,164 14, , ,063 0,645 1, , , ,86 2,814 19, , ,787 0,673 1, , , ,83 3,612 25, , ,442 0,701 1, , , ,49 4,584 32, , ,021 0,728 1, , , ,83 5,754 38, , ,516 0,756 1, , , ,81 7,153 44, , ,920 0,784 1, , , ,42 8,810 51, , ,226 0,811 1, , , ,63 10,761 57, , ,428 0,838 1, , , ,39 13,044 64, , ,520 0,866 1, , , ,69 15,700 71, , ,494 0,893 1, , , ,46 18,777 78, , ,344 0,920 1, , , ,68 22,326 85, , ,063 0,947 1, ,15-5 6, ,27 26,408 92, , ,641 0,973 1, ,15 0 8, ,17 31, , , ,069 1,000 1, ,15 5 9, ,30 36, , , ,335 1,027 1, , , ,57 42, , , ,424 1,053 1, , , ,87 49, , , ,316 1,080 1, , , ,04 57, , , ,986 1,106 1, , , ,90 66, , , ,404 1,133 1, , , ,23 77, , , ,526 1,160 1, , , ,70 89, , , ,296 1,187 1, , , ,87 104, , , ,630 1,214 1, , , ,13 121, , , ,413 1,243 1, , , ,49 142, , , ,461 1,272 1, , , ,31 168, , , ,470 1,303 1, , , ,40 202, , , ,858 1,338 1, , , ,71 252, ,094 84, ,195 1,378 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -51,92 Forrásponti nyomás 25 -on: 16,65 bar Kritikus hõmérséklet: 71 Kritikus nyomás: 49,1 bar Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 4,19 kg/m 3 Rejtett hõ 1 atmoszféra nyomáson: 268,4 kj/kg

23 22 R413A (ISCEON 49) HFC-HC ZEOTROP KEVERÉK Nedves-mezõ gõztáblázata Abszolút nyomás bar Sûrûség kg/m 3 Entalpia kj/kg Entrópia kj/(kg K) kond. pont forráspont folyadék gõz folyadék rejtett hõ gõz folyadék gõz K -50 0,321 0, ,6 1,8 135,51 219,11 355,11 0,7409 1, , ,427 0, ,2 2,4 141,59 216,98 358,57 0,7679 1, , ,559 0, ,1 3,1 147,74 214,31 362,05 0,7945 1, , ,723 1, ,6 3,9 153,97 211,56 365,53 0,8208 1, , ,922 1, ,7 4,9 160,28 208,72 369,00 0,8470 1, , ,164 1, ,5 6,1 166,67 205,80 372,47 0,8729 1, , ,453 1, ,1 7,5 173,15 202,77 375,92 0,8986 1, , ,795 2, ,6 9,2 179,71 199,63 379,34 0,9242 1, , ,197 2, ,9 11,1 186,37 196,37 382,74 0,9496 1, ,15-5 2,666 3, ,1 13,3 193,13 192,97 386,10 0,9740 1, ,15 0 3,208 3, ,2 15,9 200,00 189,41 389,41 1,0000 1, ,15 5 3,831 4, ,1 18,9 206,98 185,69 392,67 1,0252 1, , ,542 5, ,7 22,3 214,09 181,78 395,87 1,0502 1, , ,349 5, ,0 26,2 221,33 177,66 398,99 1,0753 1, , ,260 6, ,9 30,6 228,71 173,33 402,04 1,1004 1, , ,282 7, ,4 35,7 236,24 168,74 404,98 1,1255 1, , ,425 8, ,3 41,4 243,94 163,87 407,81 1,1507 1, , ,695 10, ,4 47,9 251,81 158,71 410,52 1,1761 1, , ,103 11, ,8 55,2 259, ,19 413,08 1,2016 1, , ,655 13, ,2 63,6 268,19 147,27 415,46 1,2273 1, , ,363 14, ,4 73,1 279,73 140,91 417,64 1,2534 1, , ,233 16, ,5 84,1 285,86 134,03 419,59 1,2798 1, , ,277 18, ,1 96,8 294,71 126,54 421,25 1,3068 1, , ,502 20, ,1 111,1 304,26 118,29 422,55 1,3344 1, , ,919 22, ,3 128,2 314,29 109,13 423,42 1,3630 1, , ,537 25, ,5 148,5 324,92 98,80 423,72 1,3927 1, , ,368 27, ,4 173,4 336,39 86,84 423,23 1,4243 1, , ,423 30, ,9 205,1 349,08 72,47 421,55 1,4587 1, , ,717 33, ,7 249,3 363,96 53,74 417,70 1,4984 1, , ,285 36, ,5 333,4 385,77 21,19 406,96 1,5562 1, ,15 Fizikai jellemzõk Forráspont 1 atmoszféra nyomáson: -35,0 Kondenzációs pont 1 atmoszféra nyomáson: -28,1 Forrásponti nyomás 25 -on: 7,85 bar Kritikus hõmérséklet: 101,3 Száraz telített gõz sûrûsége 1 atmoszféra nyomáson: 3,9 kg/m 3 Rejtett hõ 1 atmoszféra nyomáson: 211,6 kj/kg
