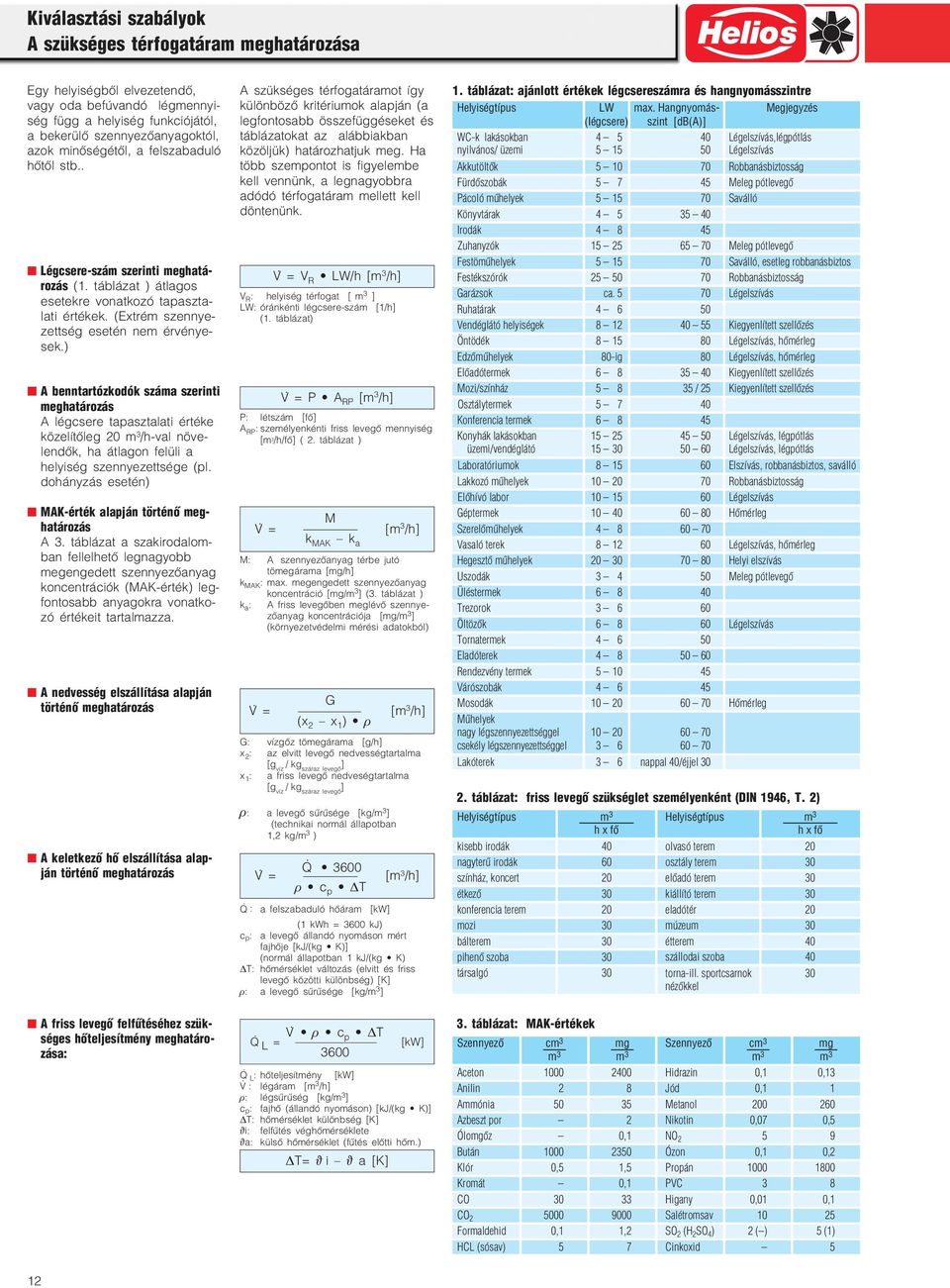

1 A szükséges térfogatáram meghatározása Egy helyiségből elvezetedő, vagy oda befúvadó légmeyi ség függ a helyiség fukciójától, a bekerülő szeyezőayagoktól, azok miőségétől, a felszabaduló hőtől stb.. Légcsere szám szeriti meghatá rozás (1. táblázat ) átlagos esetekre voatkozó tapaszta lati értékek. (Extrém szeye zettség eseté em érvéye sek.) A betartózkodók száma szeriti meghatározás A légcsere tapasztalati értéke közelítőleg 0 m 3 /h val öve ledők, ha átlago felüli a helyiség szeyezettsége (pl. doháyzás eseté) MAK érték alapjá törtéő meg határozás A 3. táblázat a szakirodalom ba fellelhető legagyobb megegedett szeyezőayag kocetrációk (MAK érték) leg fotosabb ayagokra voatko zó értékeit tartalmazza. A edvesség elszállítása alapjá törtéő meghatározás A keletkező hő elszállítása alap já törtéő meghatározás A friss levegő felfűtéséhez szük séges hőteljesítméy meghatáro zása: A szükséges térfogatáramot így külöböző kritériumok alapjá (a legfotosabb összefüggéseket és táblázatokat az alábbiakba közöljük) határozhatjuk meg. Ha több szempotot is figyelembe kell veük, a legagyobbra adódó térfogatáram mellett kell döteük. V. = V R LW/h [m 3 /h] V R : helyiség térfogat [ m 3 ] LW: órákéti légcsere szám [1/h] (1. táblázat) V. = P A RP [m 3 /h] P: létszám [fő] A RP : személyekéti friss levegő meyiség [m 3 /h/fő] (. táblázat ) V. = M k MAK k a [m 3 /h] M: A szeyezőayag térbe jutó tömegárama [mg/h] k MAK : max. megegedett szeyezőayag kocetráció [mg/m 3 ] (3. táblázat ) k a : A friss levegőbe meglévő szeye zőayag kocetrációja [mg/m 3 ] (köryezetvédelmi mérési adatokból) V. = G (x x 1 ) ρ [m 3 /h] G: vízgőz tömegárama [g/h] x : az elvitt levegő edvességtartalma [g víz / kg száraz levegő ] x 1 : a friss levegő edveségtartalma [g víz / kg száraz levegő ] ρ: a levegő sűrűsége [kg/m 3 ] (techikai ormál állapotba 1, kg/m 3 ) V. = Q ρ c p T Q. : a felszabaduló hőáram [kw] [m 3 /h] (1 kwh = 3600 kj) c p: a levegő álladó yomáso mért fajhője [kj/(kg K)] (ormál állapotba 1 kj/(kg K) T: hőmérséklet változás (elvitt és friss levegő közötti külöbség) [K] ρ: a levegő sűrűsége [kg/m 3 ] Q. L = V. ρ c p T 3600 [kw] Q. L: hőteljesítméy [kw] V. : légáram [m 3 /h] ρ: légsűrűség [kg/m 3 ] c p: fajhő (álladó yomáso) [kj/(kg K)] T: hőmérséklet külöbség [K] ϑi: felfűtés véghőmérséklete ϑa: külső hőmérséklet (fűtés előtti hőm.) T= ϑ i ϑ a [K] 1. táblázat: ajálott értékek légcsereszámra és hagyomásszitre Helyiségtípus LW max. Hagyomás Megjegyzés (légcsere) szit [db(a)] W k lakásokba Légelszívás,légpótlás yilváos/ üzemi Légelszívás Akkutöltők Robbaásbiztosság Fürdőszobák Meleg pótlevegő Pácoló műhelyek Saválló Köyvtárak Irodák Zuhayzók Meleg pótlevegő Festöműhelyek Saválló, esetleg robbaásbiztos Festékszórók Robbaásbiztosság Garázsok ca Légelszívás Ruhatárak Vedéglátó helyiségek Kiegyelített szellőzés Ötödék Légelszívás, hőmérleg Edzőműhelyek 80 ig 80 Légelszívás, hőmérleg Előadótermek Kiegyelített szellőzés Mozi/szíház / 5 Kiegyelített szellőzés Osztálytermek Koferecia termek Koyhák lakásokba Légelszívás, légpótlás üzemi/vedéglátó Légelszívás, légpótlás Laboratóriumok Elszívás, robbaásbiztos, saválló Lakkozó műhelyek Robbaásbiztosság Előhívó labor Légelszívás Géptermek Hőmérleg Szerelőműhelyek Vasaló terek Légelszívás, hőmérleg Hegesztő műhelyek Helyi elszívás Uszodák Meleg pótlevegő Üléstermek Trezorok Öltözők Légelszívás Toratermek Eladóterek Redezvéy termek Várószobák Mosodák Hőmérleg Műhelyek agy légszeyezettséggel csekély légszeyezettséggel Lakóterek 3 6 appal 40/éjjel 30. táblázat: friss levegő szükséglet személyekét (DIN 1946, T. ) Helyiségtípus m 3 Helyiségtípus m 3 h x fő h x fő kisebb irodák 40 olvasó terem 0 agyterű irodák 60 osztály terem 30 szíház, kocert 0 előadó terem 30 étkező 30 kiállító terem 30 koferecia terem 0 eladótér 0 mozi 30 múzeum 30 bálterem 30 étterem 40 piheő szoba 30 szállodai szoba 40 társalgó 30 tora ill. sportcsarok 30 ézőkkel 3. táblázat: MAK értékek Szeyező cm 3 mg Szeyező cm 3 mg m 3 m 3 m 3 m 3 Aceto Hidrazi 0,1 0,13 Aili 8 Jód 0,1 1 Ammóia Metaol Azbeszt por Nikoti 0,07 0,5 Ólomgőz 0,1 NO 5 9 Butá Ózo 0,1 0, Klór 0,5 1,5 Propá Kromát 0,1 PV 3 8 O Higay 0,01 0,1 O Salétromsav 10 5 Formaldehid 0,1 1, SO (H SO 4 ) ( ) 5 (1) HL (sósav) 5 7 ikoxid 5 1

2 Akusztika A zajosság a vetilátorok kivá lasztásáak, a szellőző berede zések tervezéséek fotos szempotja. A zajforrások (pl.: vetilátor) kihatását a közvetle köryezet re, illetve a szellőztetedő helyi ségre a következő összefoglaló alapjá becsülhetjük. A fő zajforrások a következők: légtechikai elemek, vetilátorok, légtechikai idomok, légrácsok, hőcserélők, agy sebességű légáramlás, lemezek mechaikai rezgései. E két utóbbi ok miatt célszerű a légsebességeket 7 m/s alatt tartai, és a mechai kai rezgéseket a légcsatorák tól, épületszerkezetektől elszige teli. A voatkozó redeletek előírják a külöböző esetekbe megegedhető zaj legagyobb értékét. A zajosság a zajforrástól való távolság övekedésével, illetve a légtechikai redszerbe elő forduló csillapodás és visszave rődések következtébe spotá módo is csökke, de a hag yomásszit leghatékoyabba hagcsillapítók által csökkethe tő. Természetese (a helyi zaj hatások miatt is) törekedi kell miél alacsoyabb szitű zajfor rás ( vetilátor ) kiválasztására. Zárt téri viszoyok (Sabie sze rit) Zárt terekbe a hagok vissza verődek, de csillapodak is. A csillapodás függ a falak, a padló, a meyezet, a bútoro zás ayagától, miőségétől, a mérettől, stb. Az L hagyo másszit általába a terem mi de potjába más értékű, de legtöbbször kisebb, mit a terembe elhelyezkedő hagforrá sok hagteljesítméy szitje, L W. A terem méretéből és az átla gos elyelési téyezőből a teremálladó kifejezhető: m x α SAB be. Iráyítási téyező, D A gyakorlatba az iráyítási téyezőt az észlelő és a hag forrás kölcsöös elhelyezkedése alapjá becsüljük meg. Tipikus értékei: Beesési szög: 45, D= 4 Beesési szög: 0, D= 8 Hagyomásszit a térbe Tércsillapítás L = L L L = L w W + L [db] Példa: Taterem Helyiség térfogat: 7 m 3 Átlagos hagelyelési téyező: 0,1 Teremálladó: 14 m x α SAB 1. térpot, Befúvás a terem közepéél Beesési szög: 0, D = 8 Távolság a hagforrástól: 1,8 m L =,5 (db) A levegő kilépési potjaiból kii duló és eloszló hagteljesítméy haghullámokat, hagyomást kelt, amit az emberi fül érzékeli tud. Potszerű zajforrás, és sza bad téri viszoyok eseté a zaj forrástól való távolsággal a hagyomásszit a 4. ábra sze rit ( 6 db/kétszeres távolság) csökke. Zárt terekbe ez az összefüggés em érvéyes. (A tér hagelyelő képessége a dötő.) Megegedhető hagyomásszit értékek épületek közelébe. Besorolás Épületél mérhető zajterhelés db(a) appal / éjjel Ipari övezet Túlyomórészt ipari övezet Ipari lakó övezet Túlyomórészt lakó övezet Lakó övezet Üdülő övezet (kórház) Mukahelye megegedhető zajszitek A hosszú időre vett átlagos zajszitekek a következő tevé keységek végzéséél em sza bad meghaladi az alábbi érté keket. Tevékeység hagyomásszit db(a) Szellemi muka 55 Rutiszerű irodai tevékeység 70 Egyéb 85 (toleracia határ 5 db) Piheő, készeléti, háló, és egészségügyi terek ábra L Lw = 10 lg (4/Rt + D/4r π) Tércsillapítás L = L Lw [db] Iráyítási téyező D. térpot. térpot 4. ábra A hagteljesítméyszit és a hag yomásszit külöbsége Szitcsökkeés, L Lw Távolság [m] Példa: A hagteljesítméyszit = 70 db(a) Hagyomásszit 1 m re, féltérbe sugároz va: 70 db(a) 8 db(a) = 6 db(a) 5. ábra A hagyomásszit változása a hagforrástól való távolsággal Reflexió élkül Részleges reflexióval Távolság [m] Példa: A hagyomásszit 1 m re = 60 db(a) Hagyomásszit 5 m távolságba: Reflexiómetes féltér: L = 15 db(a) 60 db(a) 15 db(a) = 45 db(a) Részleges reflexióval: L = 5 db(a) 60 db(a) 5 db(a)= 55 db(a) 6. ábra Több azoos erősségű hagfor rás eredő hagszitje Szitövekedés, L A hagforrások száma [db] Példa: 10 hagforrás, egyekét 60 db(a) Eredő szit: 60 db(a) + 10 db(a) = 70 db(a) 7. ábra Külöböző erősségű hagforrá sok összegzése Szitövekedés, L Példa: hagforrás: 60 db(a) és 64 db(a) erősséggel Eredő szit: 64 db(a) + 1,5 db(a) = 65,5 db(a) R t, a teremálladó, illetve A*α SAB [m x Sabie] Átlagos hagelyelési téyező Fürdők, csarokok, agy koyhák Tatermek, kórtermek, kis templomok Lakás, iroda, szíház Olvasótermek, áruházak Zeestúdiók A két szit közötti külöbség. térpot, Befúvás egy sarokba Beesési szög: 45, D = 4 Távolság: 4 m L = 5 (db) A hagforrástól való távolság [m] A terem térfogata [m 3 ]. térpot 1. térpot 13

3 Nyomásveszteségek Vezetékredszerek Nyomásveszteségek A légcsatoraredszerek általá ba több elemből állak: vetilá tor, iráytörések, légrácsok, hőcserélők, légszűrők stb. A légcsatora elemek yomásvesz teséget okozak, amelyet a helyes vetilátor kiválasztáshoz ismerük kell. A yomásveszte ség, amely egyelő a vetilátor által létrehozadó összyomás övekedéssel, ( p ö. ) az egyes elemek yomásveszteségeiek összegekét számítható. Egyees csövek, illetve légcsatora szakaszok A Σ p = ( p/l) 1 L 1 +( p/l) L +.. [Pa] ( p/l) i : Fajlagos veszteség [Pa/m] Egyeértékű átmérő d e (10.ábra) L i : Az egyees szakasz hossza [m] d e = b h b + h b: satora szélesség [mm] h: satora magasság [mm] [mm] 9. ábra Veszteségek légtechikai redszerekél ső és csatora szakaszok A Idomok (ívek, elágazások) B Egyéb elemek Esővédő rács A satora Szűrőelem Vetilátor B Idomok (90 köyök) Hag csillapító 10. ábra Egyees cső vesztesége p [Pa/m] (rel. érdesség, ε = o) V. [m 3 /h], c [m/s], d [mm] Légsebesség m/s ba Fűtőregiszter 1. ábra Iv (sajtolt) 90 Lég csatora A Légrács Idomdarabok elleállása 13. ábra Iv (sajtolt) 45 d e légcsatora vetilátorokál b x h [cm] d e [mm] 30 x x x x x x x x Fajlagos yomásesés sőátmérő mm be 14. ábra Kocetrikus szűkítők Korrekciós téyező érdesség miatt p érdes = p sima korr. téyező Idomdarabok, elágazások, keresztmetszet változások yomásvesztesége B Σ p F = p F1 + p F +... [Pa] ρ p F = ζ c [Pa] p F1, : Fajl. veszteségek [Pa] (1 15 ábrák) c: Légsebesség [m/s] ζ: Elleállástéyező Egyéb elemek vesztesége Σ p elem = p elem1 + p elem +... [Pa] p elem1, : 11. táblázatból vagy diagramból Relatív csőérdesség (ε) miatti maximális korrekciós téyezők Korcolt légcsatorák 1,5 Facsatorák 1,5 Flexibilis csövek 1,5 3,5 Betocsatorák,0 Szövetlemezek 1,5 Falazott csatorák 3,0 11. táblázat Egyéb elemek veszteségei (becslő számításokhoz) Redszerelem Áramlási elleállás p elem [Pa] Légrácsok, túlyomás kibocsátók, esővédő rácsok* 0 40 HELIOS VK túlyomás kibocsátók* 10 0 Fűtőelemek, hőcserélők* Szűrőelemek tisztá* piszkosa Hagcsillapítók* Táyérszelepek* iklook *a potos értékeket lásd a termékismertetésél 15. ábra Kocetr. diffúzorok Kilépési veszteség (diamikus yomás) D p d = c [Pa] ρ: közegsűrűség [kg/m 3 ] (levegő, 0, 1013 mbar, ρ = 1, kg/m 3 c: kilépő légsebesség [m/s] ρ Összelleállás számítási mód pössz. = A + B + + D [Pa] Paraméterek Légsebesség c = A 3600 A: Áramlási keresztmetszet [m ] : Térfogatáram [m 3 /h] [m/s] Megjegyzés: A térfogatáram szabváyos je lölése: q V, ezért a képletekbe ezt haszáljuk. Mivel ma még a műszaki gyakorlatba elterjedtebb a V. jelölés, az ábrákba és a kataló gus további részébe ez utóbbit találjuk. 14

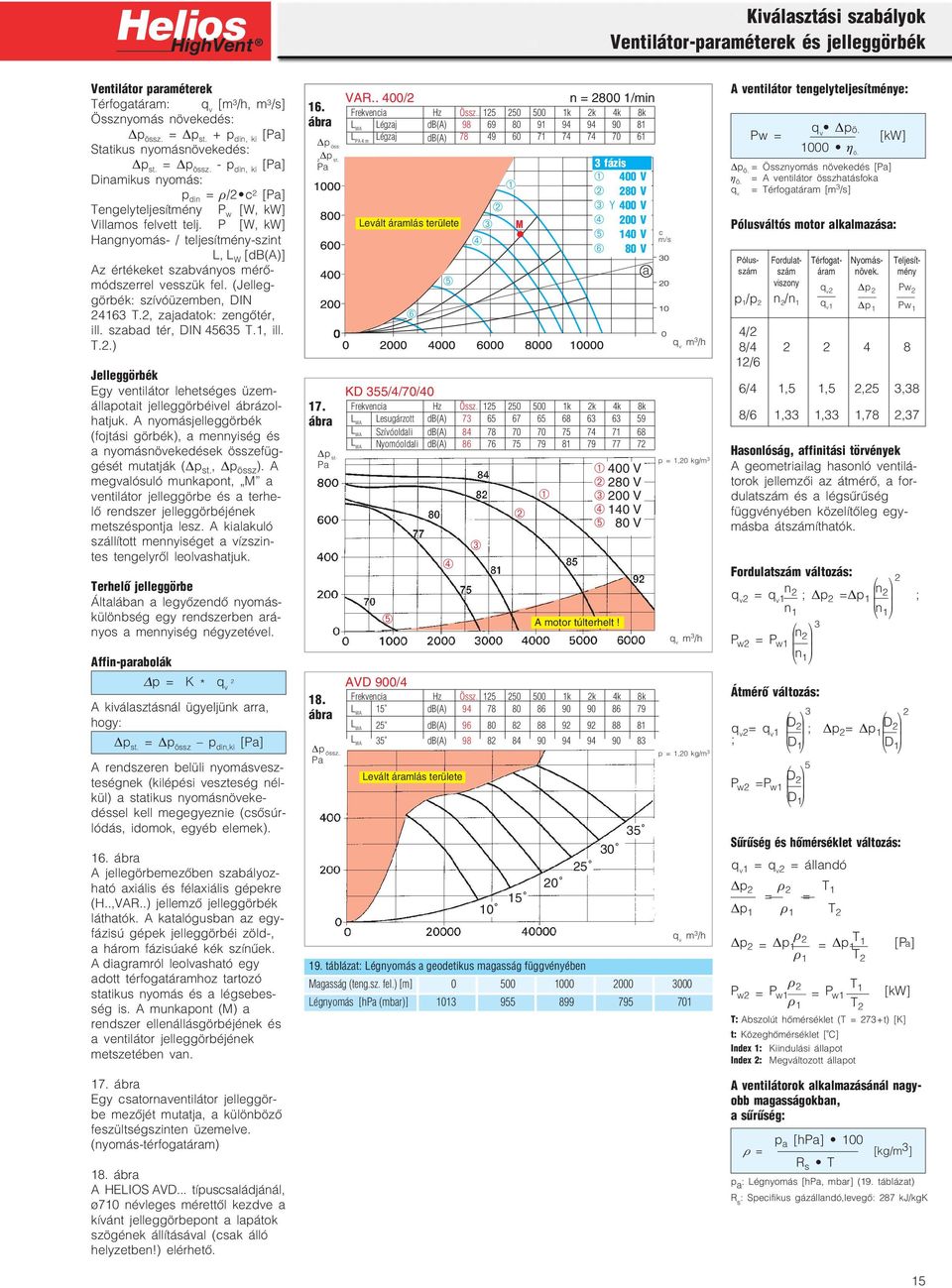

4 Vetilátor paraméterek és jelleggörbék Vetilátor paraméterek Térfogatáram: [m 3 /h, m 3 /s] Összyomás övekedés: p össz. = p st. + p di, ki [Pa] Statikus yomásövekedés: p st. = p össz. p di, ki [Pa] Diamikus yomás: p di = ρ/ c [Pa] Tegelyteljesítméy P w [W, kw] Villamos felvett telj. P [W, kw] Hagyomás / teljesítméy szit L, L W [db(a)] Az értékeket szabváyos mérő módszerrel vesszük fel. (Jelleg görbék: szívóüzembe, DIN 4163 T., zajadatok: zegőtér, ill. szabad tér, DIN T.1, ill. T..) Jelleggörbék Egy vetilátor lehetséges üzem állapotait jelleggörbéivel ábrázol hatjuk. A yomásjelleggörbék (fojtási görbék), a meyiség és a yomásövekedések összefüg gését mutatják ( p st., p össz ). A megvalósuló mukapot, M a vetilátor jelleggörbe és a terhe lő redszer jelleggörbéjéek metszéspotja lesz. A kialakuló szállított meyiséget a vízszi tes tegelyről leolvashatjuk. Terhelő jelleggörbe Általába a legyőzedő yomás külöbség egy redszerbe ará yos a meyiség égyzetével. Affi parabolák p = K * A kiválasztásál ügyeljük arra, hogy: p st. = p össz p di,ki [Pa] A redszere belüli yomásvesz teségek (kilépési veszteség él kül) a statikus yomásöveke déssel kell megegyezie (csősúr lódás, idomok, egyéb elemek). 16. ábra A jellegörbemezőbe szabályoz ható axiális és félaxiális gépekre (H..,VAR..) jellemző jelleggörbék láthatók. A katalógusba az egy fázisú gépek jelleggörbéi zöld, a három fázisúaké kék szíűek. A diagramról leolvasható egy adott térfogatáramhoz tartozó statikus yomás és a légsebes ség is. A mukapot (M) a redszer elleállásgörbéjéek és a vetilátor jelleggörbéjéek metszetébe va. 17. ábra Egy csatoravetilátor jelleggör be mezőjét mutatja, a külöböző feszültségszite üzemelve. (yomás térfogatáram) 18. ábra A HELIOS AVD... típuscsaládjáál, 710 évleges mérettől kezdve a kívát jelleggörbepot a lapátok szögéek állításával (csak álló helyzetbe!) elérhető. 16. ábra p öss z p st. Pa 17. ábra p st. Pa 18. ábra p össz. Pa VAR.. 400/ = 800 1/mi Frekvecia Hz Össz k k 4k 8k L WA Légzaj db(a) L PA 4 m Légzaj db(a) Levált áramlás területe KD 355/4/70/40 Frekvecia Hz Össz k k 4k 8k L WA Lesugárzott db(a) L WA Szívóoldali db(a) L WA Nyomóoldali db(a) ➄ ➅ ➄ ➃ ➂ ➁ ➀ ➀ 400 V ➁ 80 V ➂ 00 V ➃ 140 V ➄ 80 V A motor túlterhelt! AVD 900/4 Frekvecia Hz Össz k k 4k 8k L WA 15 db(a) Levált áramlás területe ➁ ➂ ➃ L WA 5 db(a) L WA 35 db(a) táblázat: Légyomás a geodetikus magasság függvéyébe p = 1,0 kg/m 3 p = 1,0 kg/m 3 m 3 /h Magasság (teg.sz. fel.) [m] Légyomás [hpa (mbar)] ➀ M 3 fázis ➀ 400 V ➁ 80 V ➂ Y 400 V ➃ 00 V ➄ 140 V ➅ 80 V a c m/s m 3 /h m 3 /h A vetilátor tegelyteljesítméye: p ö. = Összyomás övekedés [Pa] η ö. = A vetilátor összhatásfoka = Térfogatáram [m 3 /s] Pw = pö η ö. Pólusváltós motor alkalmazása: Pólus szám p 1 /p 4/ 8/4 1/6 6/4 8/6 Fordulat szám viszoy / 1 1,5 1,33 Térfogat áram 1 Hasolóság, affiitási törvéyek A geometriailag hasoló vetilá torok jellemzői az átmérő, a for dulatszám és a légsűrűség függvéyébe közelítőleg egy másba átszámíthatók. 5 D P w =P w1 D 1 ρ P w = P T w1 = P 1 w1 [kw] ρ 1 T T: Abszolút hőmérséklet (T = 73+t) [K] 1,5 1,33 t: Közeghőmérséklet [ ] Idex 1: Kiidulási állapot Idex : Megváltozott állapot Nyomás övek. p p 1 [kw] Teljesít méy Pw Pw 1 A vetilátorok alkalmazásáál agy obb magasságokba, a sűrűség: p a [hpa] 100 ρ = [kg/m 3 ] R s T 4,5 1,78 8 3,38,37 Fordulatszám változás: = q v1 ; p = p 1 ; P w = P w1 1 Átmérő változás: 3 D q = q D v v1 ; p = p 1 ; D 1 D 1 Sűrűség és hőmérséklet változás: 1 = = álladó p = ρ = T 1 p 1 ρ 1 T ρ p = p 1 = p T 1 1 [Pa] ρ 1 T p a : Légyomás [hpa, mbar] (19. táblázat) R s : Specifikus gázálladó,levegő: 87 kj/kgk 15

5 Robbaásbiztosság Robbaásbiztosság az ATEX 94/9/EG iráyelvek alapjá óta a harmoizált európai robaásbiztossági irá yelvek 94/9/EG (ATEX) érvé yesek. A robbaásveszélyes helye vagy közeget szállító vetilá torok az új iráyelvek szerit gyártási taúsítváyal kell redelkeziük (EG Baumuster prüfbescheiigug). Eek igazolására egyezmé yes jelet kapak a gépek ➃. A vetilátorok a VDMA Ei heitsblatt 4169 T.1 feltételek szerit készülek. A motortáblá mide kap csolódó adat fel va tütetve. Szité közölt adat a t E idő amely a VDE 0165 ill. DIN EN és DIN EN szabváyokak megfelelő motorvédelhez kell. A villamos csatlakoztatáskor az egyéb idevágó szakági előírásokat be kell tartai. Külöleges kivitel, eltérő fe szültséggel, d védelemi osz tállyal (yomásárró tokozás), kérésre lehetséges. Zoák. készülékcsoportok kategóriák ➀ Zoabesorolás A robbaásveszélyes területek az ATEX és üzembiztosági redeletek szerit vaak meghatározva. A besorolás alapelve a területe előforduló robbaásveszélyes atmoszféra kialakulási valószíűségéek meghatározása. A tervezés folyamá felmerülő esetleges bizoytalaságok eseté java soljuk a szakhatóságok állás foglalásáak megkérését. Készülékcsoportok Készülékcsoport l: Földalatt és sújtólégrobbaás veszélyes köryezetbe alkalmazható. Készülékcsoport ll: Egyéb terü leteke, ahol robbaásveszé lyes atmoszféra kialakulhat. Készülékkategóriák 1 Külölegese magas biz toságú Magas biztoságú 3 Normál biztoságú A II készülékcsoport gépei egy további betűvel jelöltetek G a gázok esetére, D porok esetére. A Helios vetilátorai megfelelek a II készülékcsoportak, továbbá a G kategóriáak, illetve az 1-es és -es zóába haszálva a 3G kategóriáak. Szikrabiztosság ➁ Jelzések: e fokozott biztosság d yomásálló tokozás de yomásálló tokozás e alcsoporttal A csatlakozódobozos vetilá tor motorokál általába e osztály a szokásos védelem. Robbaásbiztos csoport ➁ további besorolás: I = Súlytólégbiztos II = Robbaásbiztos. Az e szikravédelem megfelel a II csoportak, a d védelmi mód eselé további alcsopor tot kell megadi, ezek a lla, llb, II. A veszélyességi fok a betűk kel ő, tehát a IIB re jóváha gyott gépek megfelelek IIA ra is. Gyulladási, felületi hőmérsékle tek és hőmérsékletosztályok➁, ➂ A gyulladási hőmérséklet ➂, amely például egy meleg felület hőmérséklete és képes egy gázt vagy gázelegyet meggyújtai, függ a gáz fajtá jától. Eél a hőmérsékletél a készülék összes eleméek hőmérséklete mide esetbe kisebb kell legye. (DIN EN 50014, 4.4 ill. DIN EN ). Az elektromos készülékeket a maximális felületi hőmérsékle tük alapjá osztályokba sorol ják. Ehhez kapcsolódóa az egyes gázokhoz is hozzáre delek hőmérsékleti osztályo kat. Az ayagak megfelelő hőmérsékleti osztályál maga sabb osztályú gép alkalmazá sa megegedett (pl. T5 ös gép alkalmazható T es gázok eseté is). Néháy ayag hőmérsékleti osztálya megtalálható a táblá zatba ➁, ➂. A hőmérsékleti osztály a motortábláról leolvasható, ugyaakkor tájékoztatólag a katalógusoldalo is jelezve va. A robbaásbiztos köryezet tulajdoságaiak potos meg határozása a tervező illetve a megredelő feladata. Üzem Robbaásbiztos e védettsé gű motorok em redelkezek termokotakktal. A robbaás biztos csatoravetilátorok (KD...Ex), tetővetilátorok (RD..Ex), és a agyobb telje sítméyű axiális valamit féla xiális gépek kaltleiterrel (PT) szereltek, a motorvédelem tehát eek megfelelőe ala kítadó ki. Fordulatszám szabályozás csak a KD.. Ex és RD.. Ex típusokál egedélyezett. ➀ Zóabeosztás, készülékcsoport, és kategória Éghető Zóa Megfogalmazás készülék Ayagok DIN EN soport kategoria Gázok, gőzök, ködök Porok Zóa 0 Terek, amelyekbe robbaásveszélyes II 1G atmoszféra álladóa,vagy huzamos ideig feállhat Zóa 1 Terek, amelyekbe robbaásveszélyes II 1G atmoszféra alkalmakét felléphet vagy G Zóa Terek, amelyekbe robbaásveszélyes II 3G, G csak ritká és rövid ideig alakulhat ki vagy 1G Zóa 0 Terek, amelyekbe robbaásveszélyes II 1D atmoszféra gyakra hosszú ideig feállhat Zóa 1 Olya terek, ahol esetekét számítai lehet II D vagy robbaásveszályes atmoszférára a lerakódott 1D por felkavarodásakor Zóa Terek amelyekbecsak em vagy ritká II 3D lehetséges felhõ formájába robbaásveszélyes atmoszféra kialakulása. ➁ Biztoságtechikai számok, éghető gázok és gőzök gyulladási hőmérséklet, hőmérsékleti osztály, robbaásbiztos csoport Ayag Gyulladási hõmérséklet Hõmérsékleti osztály Rb-s alcsoport Acetaldehyd 155 T 4 II A Aceto 535 T 1 II A Acetyle 305 T II Etha 515 T 1 II A Ethylacetat 470 T 1 II A Ethylether 175 T 4 II B Ethylalkohol 400 T II B Ethylchlorid 510 T 1 II A Ethyle 440 T II B Ethyleoxid 435 T II B elbomlik Ethylglykol 35 T 3 II B Ammoiak 630 T 1 II A i-amylacetat 380 T II A Bezi, Ottomotor 0-tól 300-ig T 3 II A forráspot < 135 Speciális bezi 0-tól 300-ig T 3 II A forráspot > 135 Bezol (tiszta) 555 T 1 II A -Butá 365 T II A -Butylalkohol 35 T II B yclohexao 430 T II A 1,-Dichloretha 440 T II A Díezelolaj 0-tól 300-ig T 3 II A DIN 51601/04.78 Kerozi 0-tól 300-ig T 3 II A Ecetsav 485 T 1 II A Ecetsavhidrát 330 T II A Fûtõolaj EL 0-tól 300-ig T 3 II A DIN Teil 1/1.81 Fûtõolaj L 0-tól 300-ig T 3 II A DIN Teil /10.76 Fûtõolaj M és S 0-tól 300-ig T 3 II A DIN Teil / Hexá 30 T 3 II A Szémooxid 605 T 1 II A Metá 595 T 1 II A Metaol 440 T II A Methylchlorid 65 T 1 II A Naftali 540 T 1 II A Olajsav 50 T 3 - ) elbomlik Feol 595 T 1 II A Propá 470 T 1 II A -Propylalkohol 385 T II B Székéeg 95 T 6 II Széhidrogé 70 T 3 II B Városigáz (világítógáz) 560 T 1 II B Tetrali 390 T - ) (Tetrahydroaphthali) Toluol 535 T 1 II A Hidrogé 560 T 1 II * Kivoat, Sicherheitstechische Kegröße, 1. kötet: Brebare Flüssigkeite ud Gase, Physikalisch-Techische Budesastalt, Brauschweig, E. Brades/W. Möller. ISBN ics robbaásbiztos csoport meghatározva ➂ Hőmérsékletosztályok, felületi hőmérséklet és gyulladási hőmérséklet Hőmér Legmagasabb Gyulladási sékleti megegedhető hőmérséklet osztály felületi hőmérséklet T > 450 T 300 > 300 T 3 00 > 00 T > 135 T > 100 T 6 85 > 85 Hõmérsékleti osztály (VDE 0165/DIN EN 50014) ➃ Jelölés magyarázat II G EEx e/de II/IIB T3 Készüléktípus Készülékkategória Robbaásbiztosság EN jel Védelmi mód e = fokozott biztoság de = yomásálló tokozás fokozott biztosággal Rb s ayagcsoport/ alcsoport Hőmérsékleti osztály 16

6 Általáos műszaki, áruismereti iformációk A HELIOS értékredjébe a mű szakilag tökéletes megoldások yertek előjogot. Az évtizedes tapasztalat és a folyamatos fejlesztés következtébe ter mékeik a világ élvoalába tartozak. A haladó szemlé letű és miél tökéletesebb probléma megoldás bázisát széles termékskála kíálatá val biztosítjuk. A katalógus típusai túl egyedi kivitelek kel is álluk redelkezésük re. A legmoderebb techo lógiák alkalmazása, a miő ség iráti igéy és a példa mutató formatervezésre való törekvés az alábbi termékjel lemzőket eredméyezi: jó hatásfokú üzem, optimáli sa illesztett motor járókerék egységek. agy megbízhatóság a bemerítéses impregálás, a két tömítőajkas csapágyazás és a többszitű miőségel leőrzés következtébe a legtöbb motor feszültség szabályozható, így a kívát paraméterek potosa be állíthatók igéyes aerodiamikai kialakítás a lehetőségekhez képest alacsoy zajszit egyszerű szerelhetőség és kezelhetőség, csekély kar batartási igéy, villamos és mechaikus biztoság, a kivitelező és a felhaszáló közös haszára. A vetilátorok alkalmazási tar tomáya és üzeme A vetilátorok üzemeltetési körülméyei léyegese befolyásolják a villamos és mechaikus biztoságot, a várható teljesítméyt és a műszaki alkalmazhatóságot. Ezért a vetilátor kiválasztás ak, a választott tartozékok ak a teljes beredezéssel összhagba kell leiük. A em megfelelőe átgodolt alkalmazás és üzemeltetés komoly veszélyhelyzeteket teremthet, ezért csak szakér tő tervezés, vagy egysze rűbb esetekbe szaktaács kérése alapjá alakítsuk ki légtechikai redszereket. Motorok A vetilátorok hajtására alkalmazott motorokak külöleges követelméyek ek kell megfeleli, ezért a HELIOS számos saját fej lesztésű motortípust gyárt, amely biztosítja a járóke rekekhez és a feladatokhoz törtéő optimális illesztést. Ezáltal biztosítható: a kiváló szabályozhatóság a megfelelő mértékű áramfelvétel, a szeréy karbatartási igéy, a tartós zavarmetes üzemre való alkalmasság, a külölegese ehéz körül méyekre való alkalmasság és a szabváyokak, illetve előírásokak (VDE 0530, VDE 0700, IE J, IE 61 stb.) való megfelelés. HELIOS saját motorok A ház alumíium ötvéy, vagy szürkeötvéy. Telje se zárt, hűtőbordákkal ellá tott kivitel. A védettségi osz tályba sorolást lásd a ter mékleírásokál. sapágyazás: karbatartás metes (az élettartamak megfelelő meyiségű keő ayagtartalékkal), pormetes (dupla ajkas gumitömítéssel). Alkalmazási hőmérséklet tartomáy Tekercselés: trópusálló impregálás, F szigetelési osztály. Egyéb gyártmáyú motorok eseté a kivitel a voatkozó szabváyokak és ajálások ak megfelelő, de a gyártó tól függő. Redelésre külö leges specifikációk is szállít hatók. Teljesítméy adatok A műszaki adatok (teljesít méy, zaj stb.) DIN 4166 ak megfelelőe a., illetve a 3. potossági osztályak (DIN 44974, T1 3.) megfele lőek. A háztartási vetiláto rokál a voatkozó szabváy a DIN VDE Légtechikai adatok A yomásövekedés / térfo gatáram jelleggörbék, illetve táblázatok az egyes termé kek ismertetéséél találha tók. A jelleggörbék a DIN 4163 T., illetve T3. szeriti szívó üzemű kamra mérőálláso készülek, amelyél a térfo gatáram és a statikus yo másövekedés képezik a mért meyiségeket. Az összyomás övekedést a vetilátor teljes kilépő keresztmetszetére voatkoz tatott sebességből adódó diamikus yomással szá moljuk. A cső és csatoravetilátorok mérésekor a beszívó tölcsér utá egy kb. 1 d e átmérőyi egyees csőtoldatot alkalma zuk. Ezért az ettől eltérő beépítések eseté (iráytö rés, fojtás stb.) a megadott adatoktól a megvalósuló jel leggörbe eltérhet. A jelleggörbék 1, kg/m 3 levegősűrűségre és a diagram ba megadott fordulatszámra voatkozak. A téylegese kialakuló fordulatszám az egyes vetilátorokál, illetve az egyes mukapotokba ettől eltérhetek. (Alapadatok az adattáblázatba találha tók.) A megadott légsebesség c, és a diamikus yomás p di, a midekori kilépő cső, illetve csatora keresztmet szetre voatkozak. Villamos adatok Feszültség, frekvecia, áramfelvétel, motorteljesít méy, védettség és a voat kozó kapcsolási rajzszámra való utalás az adattáblázat ba találhatók. Az adatok ormál állapotú levegőbe való üzemre (0, 1, kg/m 3 ) és 50 Hz frekveciá ra voatkozak. A téyleges értékek a köryezeti állapot tól függőe, illetve a mege gedett eltérésekek megfele lőe ettől eltérhetek. A vil lamos beredezések eseté be a téyleges berede zésre felszerelt adattábla szolgáltatja a potos ifor mációt. Alacsoyabb hőmér séklete való alkalmazásál számoli kell a megemelke dett teljesítméyigéyel és áramfelvétellel, amelyet a betáplálás kialakításáál figyelembe kell vei (veze ték keresztmetszet stb.). Zajadatok A zaj kibocsátásra az A szűrővel mért hagteljesít méyszitek, illetve az 1, vagy 4 m re mért hag yomásszitek adottak. A jelleggörbe mezőbe oktávsávos spektrum találha tó. A házo keresztül lesu gárzott zajra voatkozó HELIOS Kamra mérőállás DIN 4163 T. szerit hagyomásszit szabadtéri terjedési viszoyok mellett érvéyes. A zajmérés a tel jesítméy adatok fejezetél leírt jelleggörbe méréssel párhuzamosa folyik, így más hozzááramlás, vagy kifúvási viszoyok eseté megváltozott zajértékeket kapuk. Ha más jelzés az adatokál em található, a zaj a szívóoldal felé lesugár zott értéket jelöli. A zajmérés DIN 45635, T38 szerit tör téik. A hagyomásszit (az emberi fül által ez érzékel hető) a zajforrástól távolodva csökke és értéke így leg többször kisebb a hagtelje sítméyszit értékéél. Villamos bekötés Az adattáblázatból az alkal mazadó kapcsolási vázlat száma kivehető. A kapcsolá si rajzokat külö katalógus tartalmazza, de a voatkozó rajz mide gép csatlakozó dobozába (vagy a házra ragasztva) megtalálható. A túláram, fáziskiesés vagy túl melegedés ellei védelem (vészüzem kivételével) köte lezőe kialakítadó. A motor védelem csak a motor adat táblájá szereplő értékek alapjá állítható be. Lekap csolásál ügyeljük arra, hogy valameyi pólust, valameyi kapcsolási hely zetbe botsuk. A em szakember által kivitelezett, em előírásszerű bekötés a jótállás elvesztésével jár! Méredő vetilátor Mérőkamra Fojtás Beszívó tölcsér 17

7 Általáos műszaki, áruismereti iformációk Motorvédelem Mide egyfázisú, ormál kivitelű motor termokotak tos hővédelemmel redelke zik. E kapcsolóelemek vagy a tekercseléssel vaak sorbakapcsolva vagy a csatlakozó dobozba vaak kivezetve. A szabályozható, háromfázisú motorok több sége (a robbaásbiztos kivi telek kivételével) szité kivezetett termokotakttal védett. Kivezetett termokotakttal ellá tott motorok védelméhez motorvédő kapcsolót (leoldót) is alkalmazi kell (lásd tarto zék). A kapcsolási rajzoko a termokotakt végződéseit TK val jelöljük. Meg em egedett felmelegedés ese té (rossz csapágyazás, lefogott járókerék, rossz hűtés, túl magas közeghő mérséklet vagy fáziskiesés miatt) a termokotakt működteti a védőkapcsolót ami leválasztja a motort a hálózatról. Az üzembe he lyezés a visszahűlés utá is csak mauálisa törtéhet. Ha a motort ismételte le oldja a védelem, meg kell keresi a zavar okát. Ez a védelem szabályozott moto rok eseté is hatásos. Azok ál a motorokál, ahol a típustáblázat szerit ics kialakítva a termokotaktos hővédelem, külö megre delésre a kiegészítés lehet séges. A motortekercseléssel sorba kapcsolt termokotakt a hőmérséklet túlságos fele melkedésekor megszakítja az áramkört, de a visszahű lés utá automatikus vissza kapcsolás következik. Ha tapasztaluk ilye szaka szos üzemet, azoal derít sük fel a hiba okát, elleke ző esetbe a termokotakt éritkezői a sokszori kap csolás miatt összeéghetek és ez a motor tökremee teléhez vezet. Kaltleiter es motorvédelem A agyobb teljesítméyekél jeletkező hirtele hőmérséklet emelkedésél és erősebb igéybevételél ú. kaltleiteres (PT) motorvédelem haszá lata kedvezőbb. Kiemelt védelemhez mide tekercs stragot ilye érzékelővel kell elláti. Ezt megredeléskor külö kell jelezi. A csatora és RD tetővetilátorok robba ásbiztos kiviteleiél és a agyobb teljesítméyű axiális és félaxiális vetilátorokál eleve beépítésre kerül (lásd típustáblázatokat). Eze érzé kelők hőmérsékletfüggő elle állások, amelyek elleállása a évleges hőmérsékletükö ugrásszerűe megő. A motorvédelemhez külö kap csoló kell (MSA típus) amely leválasztja a gépet a hálózat ról. Termikus védelem élküli motorok védelmét csak a hagyomáyos (bimetálos) motorvédő kapcsolókkal biz tosíthatjuk, amelyek a táp áramkörbe építedők. Ezzel a módszerrel a szabályozott motorokat em tudjuk véde i. Ugyacsak em biztosí tott a motor a túl magas közeghőmérsékletek, vagy a rossz hűtés elle. Pólusvál tós kivitelekél valameyi fordulatszámra külö motor védő kapcsolót kell beépíte i. Közeghőmérsékletek A széria kivitelek tartomáyba tartósa üzemeltethetők. (Rövid ideig magasabb hőmérsékletre is alkalmasak) A potos alkal mazási tartomáy az adat táblázatba található. Maga sabb üzemi hőmérsékletekre alkalmas kivitelek egyedi megredelésre szállíthatók. Szabályozott üzem, gyakori kapcsolások A feszültségszabályozott üzemeltetés és a gyakori kapcsolás erősebb motor melegedéshez vezet, ezért a táblázatba megadott maximális közeghőmérséklet alatt legalább 10 kal célszerű maradi. 15 perc él gyakoribb kapcsolási itezitással a motor csak gyártói/forgalmazói egyetér tés mellett üzemelhet. Szállítható közeg A széria kivitelek átlagos portartalmú, em agresszív és ormál edvességtartal mú levegő szállítására alkal masak. Ameyibe ettől eltérő közeget kell szállítai, célszerű a gyártó, vagy a képviselet ajálását kikéri. Éritésvédelem A vetilátorok egy része az EN 94 szeriti kialakítású védőráccsal va ellátva. A beépítési körülméyektől függőe azoba további védelemre is szükség lehet. Az előírások betartásáért a kivitelező és az üzemeltető együttese felelek. Ezért a beépítésél külö ügyeli kell a mukavédelmi és az éritésvédelmi előírások betartására. A forgórészek kel való éritkezést, illetve szilárd ayagok bekerülését a szívóoldalról el kell kerül i. Azok a vetilátorok, amelyek zárt csatorákba, illetve beredezésekbe üzemelek, járulékos védő rácsok élkül is szerelhetők, ha a körülvevő köryezet megfelelő biztoságot ad. Robbaásbiztosság 94/9/EG iráyelv (ATEX) A Helios robbaásbiztos gépek óta a 94/9/EG iráyelvek szerit készülek (ATEX). A gépek redelkezek a taúsítváyal is. A Helios robbaásbiztos veti látorok alkalmasak: robbaásveszélyes térbe való haszálatra, robbaásveszélyes gáz, gőz és légkeverékek szállítá sára. A koformitás megfelel az 94/9/EG iráyelvekek a ter mékre és a gyártási folyamat ra. A Helios miőségbiztosítási redszer a 94/9/EG iráyel vek, IV. függeléke szerit taúsított. A készülékek teljesítik az "e" emelt biztoság kritériumait, haszálhatók 1 es és es zóába II készülékcsoport és G illteve 3G kategóriába. A mechaikus részek a VDMA 4169, T1 szerit ké szülek. A beépítés az voatkozó előí rásokak megfelelőe végze dő. A motorvédelmet a VDE 0165, DIN EN ill. DIN EN szerit kell kiválasz tai és kialakítai. Az ehhez szükséges t E idő a motortáb láról leolvasható. A fordulatszám szabályozás csak az erre egedélyezett készülékekél és MSA motor védelem mellett alkalmazható. Külöleges kivitel, eltérő fe szültséggel, d védelemi osz tállyal (yomásárró tokozás), kérésre lehetséges. IP védettségek A IP utái számok a szilárd és a folyékoy ayagok ellei védelmet jeleti. : IP X4 védelem bármely irá yú fröccseő víz elle. IP X5 védelem bármely irá yú vízsugár elle. IP 4X szilárd ayag ellei védelem, d > 1 mm. IP 5X por ellei védelem. Taúsító jelek, egedélyek A HELIOS gyártmáyok magas műszaki és miőségi szívoalat képviselek, és megfelelek a voatkozó emzeti és emzetközi előírá sokak. A gyártás többszitű miőségelleőrzési redszerrel folyik. Bizoyos termékcsaládok külső gyártás elleőrzés mellett készülek (TÜV, VDE, Bade Württem bergi Állami Ayagvizsgáló Itézet, Otto Graf Itézet, stb.) Eek megfelelőe a HELIOS gyártmáyoko a következő taúsító jeleket találhatjuk: Ex e + VDE és GS (elleőrzött miőség) a VDE vizsgáló Itézet egedélye SEV Erősáramú Vizsgáló Itézet, Zürich taúsítváya Osztrák Elektrotechikai Egylet taúsító jele DEMKO a Dá Villamos és Ayagelleőrzési Itézet jele SEMKO a Svéd Villamos és Ayagelleőrzési Itézet jele NEMKO a Norvég Villam os és Ayagelleőrzési Itézet jele MEEI a Magyar Elektro techikai Elleőrző Itézet jele STAVEBNIHO INZENYRSTVI, seh Köztársaság DRŽAVNI ZAVOD ZA NORMIZAIJU I MJERI TELJSTVO Horvát Köztársaság POLSKIE ENTRUM BADAŃ I ERTYFIKAJI Legyel Köztársaság a Német Szövetségi Mezőgazdasági Szak szervezetek miőség taúsító jele a Bade Württembergi Állami Ayagvizsgáló Itézet gyártáselleőrző jele és a TÜV Bayer gyártáselleőrző jele a Német Építésügyi Itézet hivatalos egedé lye Hivatalos robbaásbiz tossági taúsító jel EU megfelelőségi jel IPX4, védettségi fok IPX5, védettségi fok Kettős szigetelési osztály Formatervezés A HELIOS vetilátorok formatervezé sét a Haoveri Ipari Formatervezé si Fórum és a Stuttgarti Formaterve zési Közpot elismerő kitütetései is jelzik. Idustrie Forum Desig Haover e 18

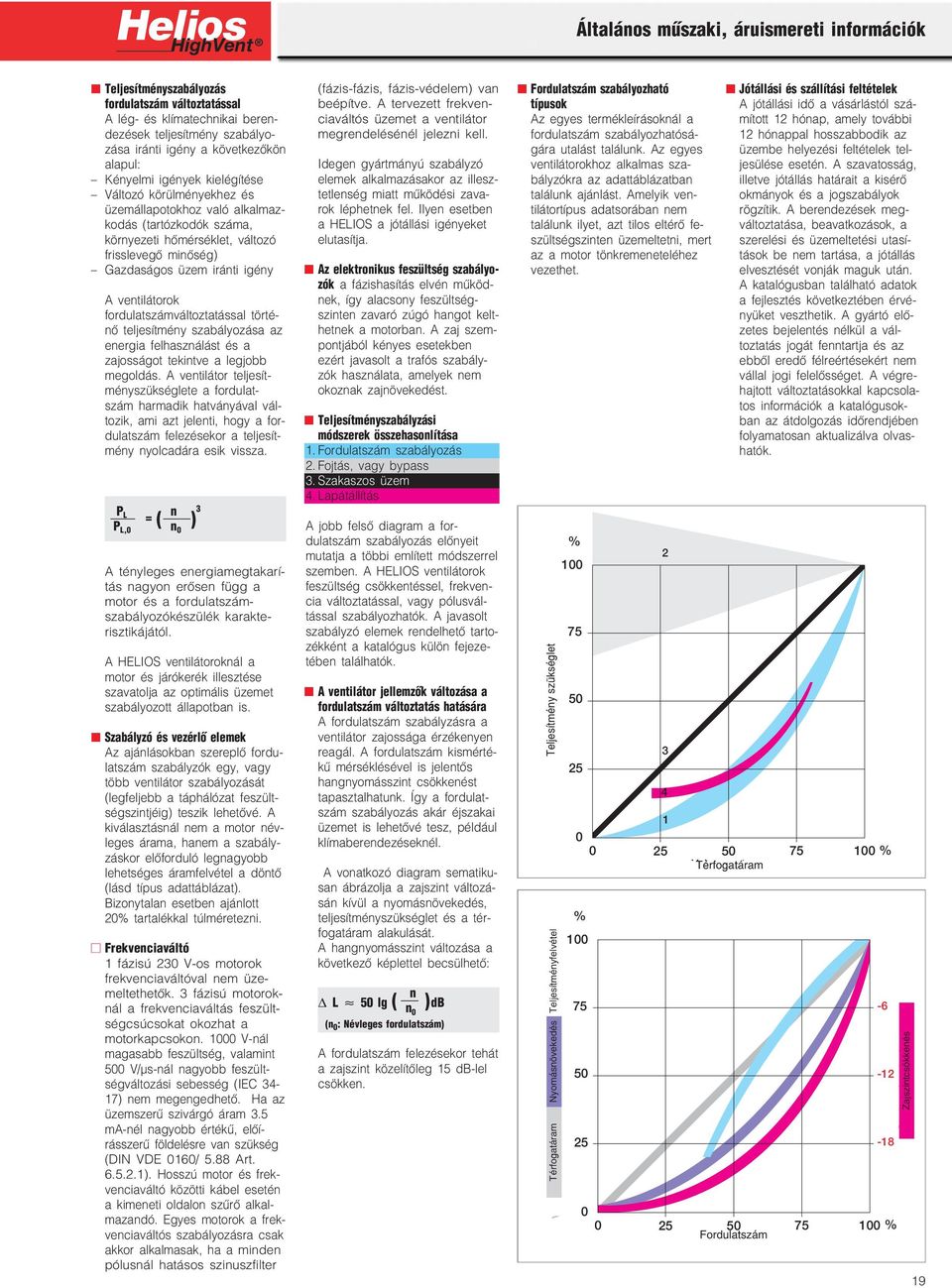

8 Általáos műszaki, áruismereti iformációk Teljesítméyszabályozás fordulatszám változtatással A lég és klímatechikai bere dezések teljesítméy szabályo zása iráti igéy a következőkö alapul: Kéyelmi igéyek kielégítése Változó körülméyekhez és üzemállapotokhoz való alkalmaz kodás (tartózkodók száma, köryezeti hőmérséklet, változó frisslevegő miőség) Gazdaságos üzem iráti igéy A vetilátorok fordulatszámváltoztatással törté ő teljesítméy szabályozása az eergia felhaszálást és a zajosságot tekitve a legjobb megoldás. A vetilátor teljesít méyszükséglete a fordulat szám harmadik hatváyával vál tozik, ami azt jeleti, hogy a for dulatszám felezésekor a teljesít méy yolcadára esik vissza. P L = ( ) 3 P L,0 0 A téyleges eergiamegtakarí tás agyo erőse függ a motor és a fordulatszám szabályozókészülék karakte risztikájától. A HELIOS vetilátorokál a motor és járókerék illesztése szavatolja az optimális üzemet szabályozott állapotba is. Szabályzó és vezérlő elemek Az ajálásokba szereplő fordu latszám szabályzók egy, vagy több vetilátor szabályozását (legfeljebb a táphálózat feszült ségszitjéig) teszik lehetővé. A kiválasztásál em a motor év leges árama, haem a szabály záskor előforduló legagyobb lehetséges áramfelvétel a dötő (lásd típus adattáblázat). Bizoytala esetbe ajálott 0% tartalékkal túlméretezi. Frekveciaváltó 1 fázisú 30 V os motorok frekveciaváltóval em üze meltethetők. 3 fázisú motorok ál a frekveciaváltás feszült ségcsúcsokat okozhat a motorkapcsoko V ál magasabb feszültség, valamit 500 V/µs ál agyobb feszült ségváltozási sebesség (IE 34 17) em megegedhető. Ha az üzemszerű szivárgó áram 3.5 ma él agyobb értékű, előí rásszerű földelésre va szükség (DIN VDE 0160/ 5.88 Art ). Hosszú motor és frek veciaváltó közötti kábel eseté a kimeeti oldalo szűrő alkal mazadó. Egyes motorok a frek veciaváltós szabályozásra csak akkor alkalmasak, ha a mide pólusál hatásos sziuszfilter (fázis fázis, fázis védelem) va beépítve. A tervezett frekve ciaváltós üzemet a vetilátor megredeléséél jelezi kell. Idege gyártmáyú szabályzó elemek alkalmazásakor az illesz tetleség miatt működési zava rok léphetek fel. Ilye esetbe a HELIOS a jótállási igéyeket elutasítja. Az elektroikus feszültség szabályo zók a fázishasítás elvé működ ek, így alacsoy feszültség szite zavaró zúgó hagot kelt hetek a motorba. A zaj szem potjából kéyes esetekbe ezért javasolt a trafós szabály zók haszálata, amelyek em okozak zajövekedést. Teljesítméyszabályzási módszerek összehasolítása 1. Fordulatszám szabályozás. Fojtás, vagy bypass 3. Szakaszos üzem 4. Lapátállítás A jobb felső diagram a for dulatszám szabályozás előyeit mutatja a többi említett módszerrel szembe. A HELIOS vetilátorok feszültség csökketéssel, frekve cia változtatással, vagy pólusvál tással szabályozhatók. A javasolt szabályzó elemek redelhető tarto zékkét a katalógus külö fejeze tébe találhatók. A vetilátor jellemzők változása a fordulatszám változtatás hatására A fordulatszám szabályzásra a vetilátor zajossága érzékeye reagál. A fordulatszám kismérté kű mérséklésével is jeletős hagyomásszit csökkeést tapasztalhatuk. Így a fordulat szám szabályozás akár éjszakai üzemet is lehetővé tesz, például klímaberedezésekél. A voatkozó diagram sematiku sa ábrázolja a zajszit változá sá kívül a yomásövekedés, teljesítméyszükséglet és a tér fogatáram alakulását. A hagyomásszit változása a következő képlettel becsülhető: L 50 lg ( )db 0 ( 0 : Névleges fordulatszám) A fordulatszám felezésekor tehát a zajszit közelítőleg 15 db lel csökke. Fordulatszám szabályozható típusok Az egyes termékleírásokál a fordulatszám szabályozhatósá gára utalást találuk. Az egyes vetilátorokhoz alkalmas sza bályzókra az adattáblázatba találuk ajálást. Amelyik ve tilátortípus adatsorába em találuk ilyet, azt tilos eltérő fe szültségszite üzemelteti, mert az a motor tökremeeteléhez vezethet. Teljesítméy szükséglet Leistugsbedarf Leistugsbedarf Volumestrom Térfogatáram Druckerhöhug Nyomásövekedés Leistugsaufahme Teljesítméyfelvétel % % Jótállási és szállítási feltételek A jótállási idő a vásárlástól szá mított 1 hóap, amely további 1 hóappal hosszabbodik az üzembe helyezési feltételek tel jesülése eseté. A szavatosság, illetve jótállás határait a kisérő okmáyok és a jogszabályok rögzítik. A beredezések meg változtatása, beavatkozások, a szerelési és üzemeltetési utasí tások be em tartása, a jótállás elvesztését voják maguk utá. A katalógusba található adatok a fejlesztés következtébe érvé yüket veszthetik. A gyártó elő zetes bejeletés élkül a vál toztatás jogát fetartja és az ebből eredő félreértésekért em vállal jogi felelősséget. A végre hajtott változtatásokkal kapcsola tos iformációk a katalógusok ba az átdolgozás időredjébe folyamatosa aktualizálva olvas hatók Volumestrom Térfogatáram 50 Fordulatszám Drehzahl % % Geräuschreduzierug Zajszitcsökkeés 19

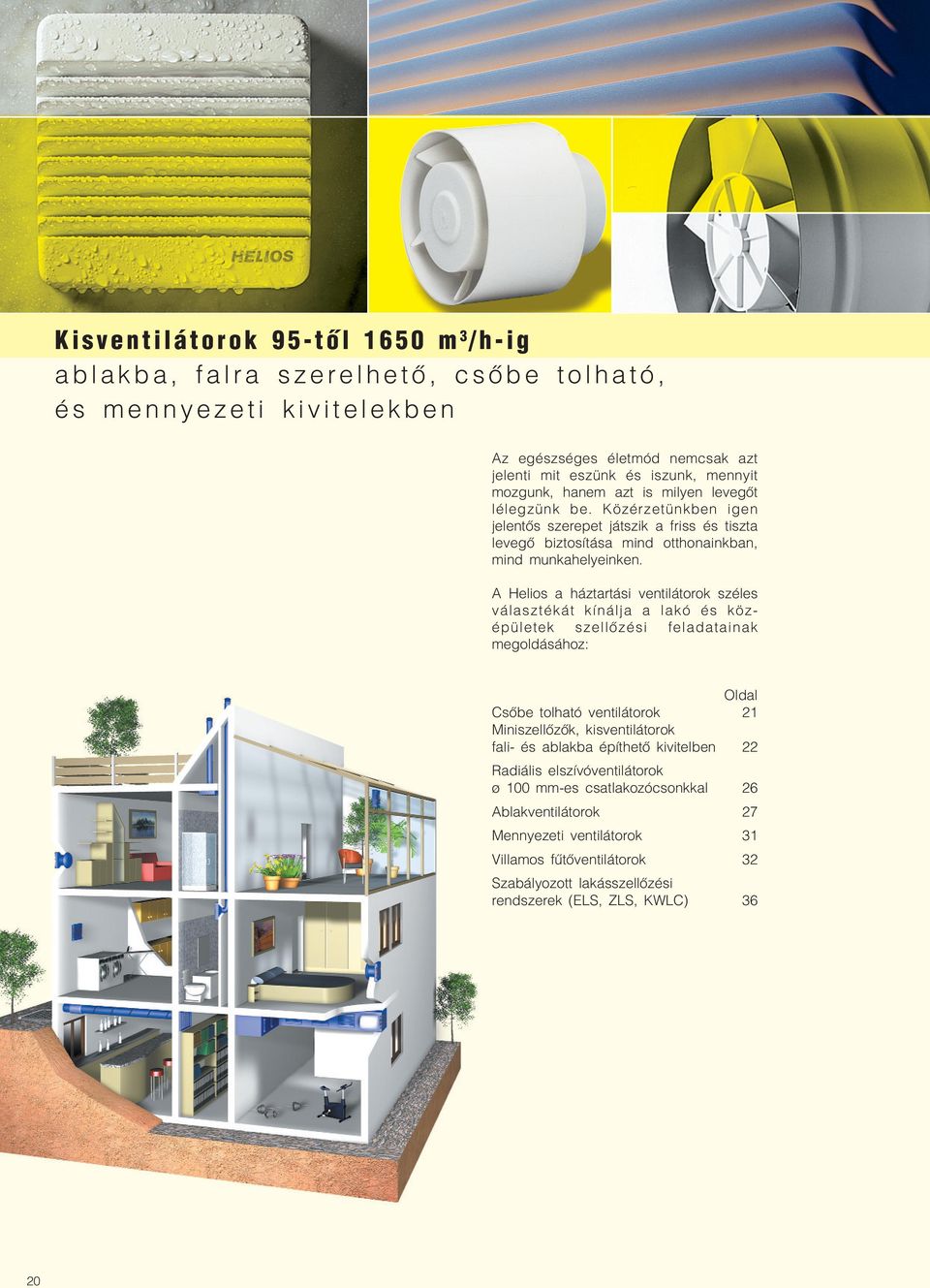

9 Kisvetilátorok 95 től 1650 m 3 /h ig ablakba, falra szerelhető, csőbe tolható, és meyezeti kivitelekbe Az egészséges életmód emcsak azt jeleti mit eszük és iszuk, meyit mozguk, haem azt is milye levegőt lélegzük be. Közérzetükbe ige jeletős szerepet játszik a friss és tiszta levegő biztosítása mid otthoaikba, mid mukahelyeike. A Helios a háztartási vetilátorok széles választékát kíálja a lakó és köz épületek szellőzési feladataiak megoldásához: Oldal sőbe tolható vetilátorok 1 Miiszellőzők, kisvetilátorok fali és ablakba építhető kivitelbe Radiális elszívóvetilátorok 100 mm es csatlakozócsokkal 6 Ablakvetilátorok 7 Meyezeti vetilátorok 31 Villamos fűtővetilátorok 3 Szabályozott lakásszellőzési redszerek (ELS, ZLS, KWL) 36 0
