1 Utánvilágító biztonságtechnikai jelölőrendszer AFV Kft.

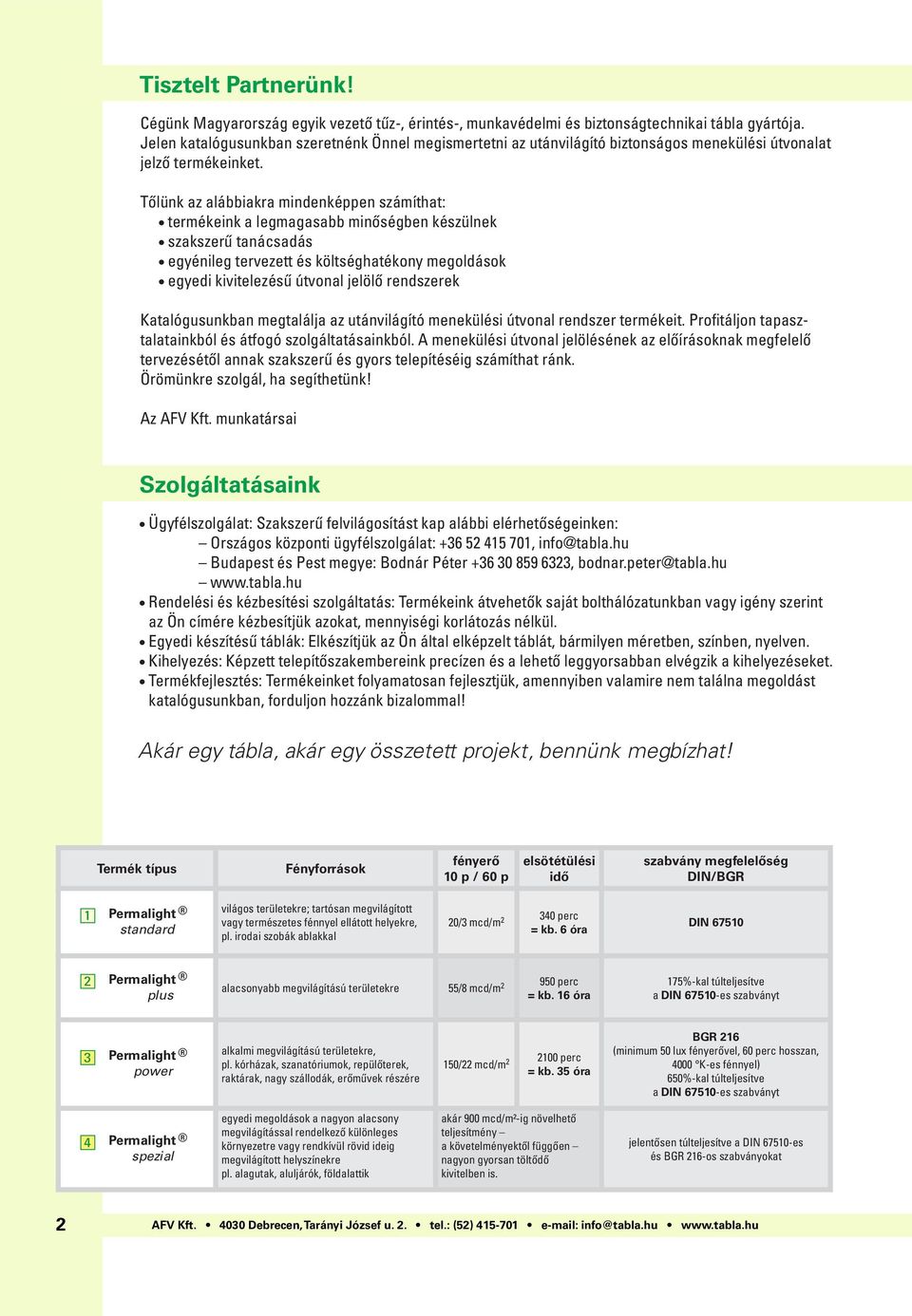

2 Tisztelt Partnerünk! Cégünk Magyarország egyik vezető tűz-, érintés-, munkavédelmi és biztonságtechnikai tábla gyártója. Jelen katalógusunkban szeretnénk Önnel megismertetni az utánvilágító biztonságos menekülési útvonalat jelző termékeinket. Tőlünk az alábbiakra mindenképpen számíthat: termékeink a legmagasabb minőségben készülnek szakszerű tanácsadás egyénileg tervezett és költséghatékony megoldások egyedi kivitelezésű útvonal jelölő rendszerek Katalógusunkban megtalálja az utánvilágító menekülési útvonal rendszer termékeit. Profitáljon tapasztalatainkból és átfogó szolgáltatásainkból. A menekülési útvonal jelölésének az előírásoknak megfelelő tervezésétől annak szakszerű és gyors telepítéséig számíthat ránk. Örömünkre szolgál, ha segíthetünk! Az AFV Kft. munkatársai Szolgáltatásaink Ügyfélszolgálat: Szakszerű felvilágosítást kap alábbi elérhetőségeinken: Országos központi ügyfélszolgálat: , info@tabla.hu Budapest és Pest megye: Bodnár Péter , bodnar.peter@tabla.hu Rendelési és kézbesítési szolgáltatás: Termékeink átvehetők saját bolthálózatunkban vagy igény szerint az Ön címére kézbesítjük azokat, mennyiségi korlátozás nélkül. Egyedi készítésű táblák: Elkészítjük az Ön által elképzelt táblát, bármilyen méretben, színben, nyelven. Kihelyezés: Képzett telepítőszakembereink precízen és a lehető leggyorsabban elvégzik a kihelyezéseket. Termékfejlesztés: Termékeinket folyamatosan fejlesztjük, amennyiben valamire nem találna megoldást katalógusunkban, forduljon hozzánk bizalommal! Akár egy tábla, akár egy összetett projekt, bennünk megbízhat! Termék típus Fényforrások fényerő 10 p / 60 p elsötétülési idő szabvány megfelelőség DIN/BGR 1 Permalight standard világos területekre; tartósan megvilágított vagy természetes fénnyel ellátott helyekre, pl. irodai szobák ablakkal 20/ mcd/m 2 40 perc = kb. 6 óra DIN Permalight plus alacsonyabb megvilágítású területekre 55/8 mcd/m perc = kb. 16 óra 175%-kal túlítve a DIN es szabványt Permalight power alkalmi megvilágítású területekre, pl. kórházak, szanatóriumok, repülőterek, raktárak, nagy szállodák, erőművek részére 150/22 mcd/m perc = kb. 5 óra BGR 216 (minimum 50 lux fényerővel, 60 perc hosszan, 4000 K-es fénnyel) 650%-kal túlítve a DIN es szabványt 4 Permalight spezial egyedi megoldások a nagyon alacsony megvilágítással rendelkező különleges környezetre vagy rendkívül rövid ideig megvilágított helyszínekre pl. alagutak, aluljárók, földalattik akár 900 mcd/m²-ig növelhető ítmény a követelményektől függően nagyon gyorsan töltődő kivitelben is. jelentősen túlítve a DIN es és BGR 216-os szabványokat 2 AFV Kft. 400 Debrecen, Tarányi József u. 2. tel.: (52) info@tabla.hu

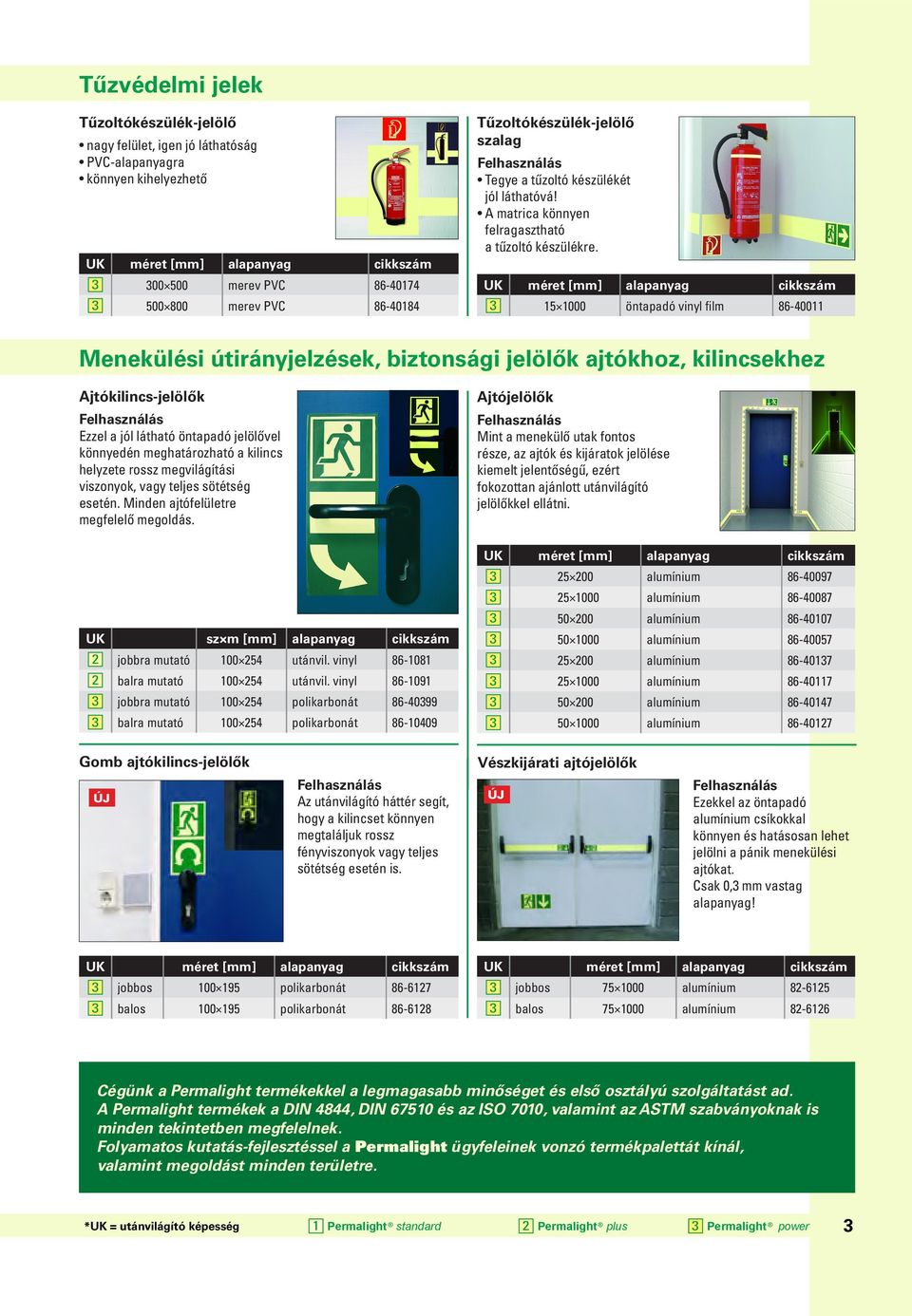

3 Tűzvédelmi jelek Tűzoltókészülék-jelölő nagy felület, igen jó láthatóság PVC-alapanyagra könnyen kihelyezhető merev PVC merev PVC Tűzoltókészülék-jelölő szalag Tegye a tűzoltó készülékét jól láthatóvá! A matrica könnyen felragasztható a tűzoltó készülékre öntapadó vinyl film Menekülési útirányjelzések, biztonsági jelölők ajtókhoz, kilincsekhez Ajtókilincs-jelölők Ezzel a jól látható öntapadó jelölővel könnyedén meghatározható a kilincs helyzete rossz megvilágítási viszonyok, vagy sötétség esetén. Minden ajtófelületre megfelelő megoldás. UK sz m [mm] alapanyag cikkszám 2 jobbra mutató utánvil. vinyl balra mutató utánvil. vinyl jobbra mutató polikarbonát balra mutató polikarbonát Ajtójelölők Mint a menekülő utak fontos része, az ajtók és kijáratok jelölése kiemelt jelentőségű, ezért fokozottan ajánlott utánvilágító jelölőkkel ellátni alumínium alumínium alumínium alumínium alumínium alumínium alumínium alumínium Gomb ajtókilincs-jelölők ÚJ Az utánvilágító háttér segít, hogy a kilincset könnyen megtaláljuk rossz fényviszonyok vagy sötétség esetén is. Vészkijárati ajtójelölők ÚJ Ezekkel az öntapadó alumínium csíkokkal könnyen és hatásosan lehet jelölni a pánik menekülési ajtókat. Csak 0, mm vastag alapanyag! jobbos polikarbonát balos polikarbonát jobbos alumínium balos alumínium Cégünk a Permalight termékekkel a legmagasabb minőséget és első osztályú szolgáltatást ad. A Permalight termékek a DIN 4844, DIN és az ISO 7010, valamint az ASTM szabványoknak is minden tekintetben megfelelnek. Folyamatos kutatás-fejlesztéssel a Perma light ügyfeleinek vonzó termékpalettát kí nál, valamint megoldást minden területre. *UK = utánvilágító képesség 1 Permalight standard 2 Permalight plus Permalight power

4 Padlójelölők Csúszásgátlós útmutatók könnyen telepíthető csúszásgátló felülettel gyors megoldás egyedi terek jelöléséhez Útmutató jelek a padlózatra könnyen telepíthető csúszásgátló felülettel polikarbonát, öntapadó polikarbonát, öntapadó polikarbonát, öntapadó polikarbonát, öntapadó Safety-Walk csúszásgátló szalagok kiváló kopásállóság szalagos kivitelben gyártócsarnokokba, raktárépületekbe kiváló megoldás csúszásgátló felülettel UK kivitel méret [mm] alapanyag cikkszám 2 utánvilágító Safety-Walk utánvilágító Safety-Walk csíkozott Safety-Walk utánvilágító Safety-Walk utánvilágító Safety-Walk csíkozott Safety-Walk Csúszásgátlós tekercs szalag tekercses kivitelben gyors és egyszerű megoldás sík felületre, pl. raktárakba, gyártóüzemekbe, irodaépületekbe öntapadó vinyl tekercs öntapadó vinyl tekercs Speciális ragasztó beton felületre tartós tapadást és jelentős rugalmasságot biztosít a fém korongok rögzítéséhez a beton felületén lévő apró lyukak, repedések kitöltésére is alkalmas 250 ml-es kiszerelésben kivitel kiszerelés cikkszám Speciális ragasztó 250 ml-es tubus Rugós csavar gyors és tartós megoldás alumínium lemezek és korongok rögzítésére rozsdamentes acél 25 db-os kiszerelésben kivitel kiszerelés cikkszám rozsdamentes acél 25 db Fényvisszaverős, utánvilágító csúszásgátló figyelmeztető szalag legnagyobb, R1-as besorolású csúszásgátló bevonattal R10-es változatban vizes területekre s tekercs UK kivitel méret alapanyag cikkszám univerzális, R Safety-Walk univerzális, R Safety-Walk finomszemcsés Safety-Walk vizes területre, R Safety-Walk UK kivitel Ø [mm] alapanyag cikkszám 60 polikarbonát, öntapadó polikarbonát, öntapadó nyíllal 60 polikarbonát, öntapadó nyíllal 100 polikarbonát, öntapadó nyíllal 90 Csúszásgátlós pont R10-es csúszásgátló kivitelben 10 db-os egységcsomagokban méterenként minimum db elhelyezése ajánlott 90 csúszásgátlós öntapadó vinyl csúszásgátlós öntapadó vinyl mm hosszú, 5 mm Ø rögzítőcsavarokkal padlózatba süllyesztéshez (1 db): UK kivitel Ø [mm] alapanyag cikkszám nyíllal 60 lakozott fém nyíllal 100 lakozott fém Rácsos felületre, 10 db-os kiszerelésben: 60 lakozott fém lakozott fém UK kivitel Ø [mm] alapanyag cikkszám nyíllal 60 alumínium nyíllal 100 alumínium alumínium alumínium *UK = utánvilágító képesség 1 Permalight standard 2 Permalight plus Permalight power

5 Padlójelölő festékek Kétkomponensű epoxy alapú festékrendszer Az ideális megoldás beton, útburkolat, vakolat, kerámia valamint fém felületekre. Erősen terhelt területekre ajánljuk. Kiváló kopásállóságú, jó vegyi ellenállású festék anyag. Jól bírja a nedvességet, párát, ipari körülményeket és hőmérséklet ingadozást. Telepítése kifejezetten ajánlott olyan helyekre, ahol nagy gyalogos- targonca- autóforgalom van, illetve ajánlott még metro megállókba, bevásárló központokba, mély- és teremgarázsokba, és raktárakba. oldószer mentes ellenáll a hígítónak, kereskedelemben kapható felmosószereknek, gőzmosásnak, üzemanyagnak, olajnak, kenőanyagoknak és számos vegyi anyagnak 120 C -ig hőálló, a nedves anyagokat 80 C -ig bírja UK kivitel tartalom kiszerelés réteg cikkszám fehér alapozó 1 kg doboz megközelítőleg 200g/m 2, 1 2 réteg fehér alapozó 5 kg vödör megközelítőleg 200g/m 2, 1 2 réteg utánvil., zöld-sárga 1 kg doboz megközelítőleg 100g/m 2, 2 réteg utánvil., zöld-sárga 5 kg vödör megközelítőleg 100g/m 2, 2 réteg védő lakkréteg, áttetsző 1 kg doboz megközelítőleg 125g/m 2, 1 2 réteg védő lakkréteg, áttetsző 5 kg vödör megközelítőleg 125g/m 2, 1 2 réteg Lépcsőjelölők Csúszásgátlós rozsdamentes acél lépcsőjelőlők egyenetlenebb felületekre erős igénybevételnek is ellenáll fényvisszaverős, utánvilágítós kivitelben éjjel-nappal kitűnő láthatóságot biztosít R1-as csúszásgátló osztályú kb. 2 mm vastag előfuratolt, könnyen rögzíthető fekete/sárga fekete/utánvil. fényv. sárga PVC lépcsőjelölők utánvilágító betéttel ellátva elsősorban irodaházakba ajánlott betonra, kőre, fa padlózatra stb ,5 4,5 bézs/utánvil ,5 4,5 fekete/utánvil Rozsdamentes acél élvédő profil ÚJ mindenfajta lépcsőtípusra az utánvilágítós csík R10-es csúszásgátló osztályú a fekete csík R1-as mindkét csík 19 mm széles a sárga-fekete csíkozott R10-es, 4 mm széles csíkkal fekete/sárga utánvil. fényv csíkkal Csúszásgátlós alumínium lépcsőjelölő irodaházakba ideális fényvisszaverős, utánvilágítós kivitelben éjjel-nappal kitűnő láthatóságot biztosít R10-es csúszásgátló osztályú kb. 2 mm vastag fekete/sárga fekete/utánvil. fényv. sárga Élvédő profil 2 csúszásgátló csíkkal elegáns kivitel az utánvilágító csík üveggyönggyel ellátva, R10-es csúszásgátló besorolással a fekete csík a legmagasabb R1-as besorolású csúszásgátló kivitel 10 mm vastagság alumínium Rozsdamentes acél síkprofil ÚJ a lépcsőfokok felületére utánvilágító csík R10-es besorolású, 19 mm a fekete csík R1-as, 19 mm a sárga fekete R10-es, 4 mm fekete/utánvil. fényv. sárga csíkkal 8-74 *UK = utánvilágító képesség 1 Permalight standard 2 Permalight plus Permalight power 5

6 Lépcsőjelölők Csúszásgátlós alumínium lépcsőéljelölők az ideális megoldás az összes lépcső típusra irodaházakba ajánljuk a lépcsők két oldalának jelölésére R10-es csúszásgátló felülettel gyors és egyszerű telepítés kültéri alkalmazásra is UK kivitel méret [mm] alapanyag cikkszám utánvil alu., öntapadó nyíl felfelé alu., öntapadó nyíl lefelé alu., öntapadó L jelölő lépcsőkhöz kivitel lépcsők széleire ajánljuk az első utolsó lépcső külön jelölését UK kivitel méret [mm] alapanyag cikkszám balos alu., öntapadó jobbos alu., öntapadó Csúszásgátlós alumínium lépcső jelölő az első és utolsó lépcsőfok jelölése rendkívül fontos R10-es csúszásgátló felülettel kültéri alkalmazásra is UK kivitel méret [mm] alapanyag cikkszám utánvil alu., öntapadó Korlátjelölő tökéletes megoldás a lépcsők korlátainak jelöléséhez erős öntapadós kivitel szalagos, tekercses kivitel utánvil. tekercs utánvil. tekercs Útvonaljelölő csíkok Útvonaljelölő csík szalagos kivitelben kivitelben, kiváló tapadási képességgel könnyű telepítés sima felületekre PVC-tekercs, öntapadó PVC-tekercs, öntapadó PVC-tekercs, öntapadó PVC-tekercs, öntapadó PVC-tekercs, öntapadó PVC-tekercs, öntapadó PVC-tekercs, öntapadó Egykomponensű akrilfestékrendszer papír, vakolat, kő, fa, festett felületre szagtalan kivitelű megoldás, alkalmas irodák, kórházak, konyhák jelölésére PVC-tekercs, öntapadó Fali alumínium útjelzők könnyen és gyorsan telepíthető alumínium kivitelben közvetlen a falra szerelhető átlátszó iránymutató matricával kiegészíthető Útvonaljelölő csík irányjelző nyíllal s tekercsben sima felületekre gyorsan telepíthető alumínium alumínium alumínium UK kivitel tömeg kiszerelés rétegszám cikkszám fehér alapozó 1 kg doboz kb. 200 g/m 2, 1 2 réteg fehér alapozó 5 kg vödör kb. 200 g/m 2, 1 2 réteg utánvil., zöld-sárga 1 kg doboz kb. 100 g/m 2, 2 réteg utánvil., zöld-sárga 5 kg vödör kb. 100 g/m 2, 2 réteg utánvil., zöld-sárga 1 kg doboz kb. 100 g/m 2, 2 réteg védő lakkréteg 1 kg doboz kb. 125 g/m 2, 1 2 réteg védő lakkréteg 5 kg vödör kb. 125 g/m 2, 1 2 réteg *UK = utánvilágító képesség 1 Permalight standard 2 Permalight plus Permalight power

7 Figyelmeztető jelzések Ütközésvédők kiváló párnázott minőségű kivitel kiváló láthatóság Az ütközés védők megelőzik a baleseteket, melyeket többek között kiálló sarkok, élek, akadályok, gépek okozhatnak. Fajtái: fekete és sárga kivitel: nem utánvilágító utánvilágító/fekete és utánvilágító/piros fényvisszaverős-utánvilágító anyaga: poliuretán hab a B típus kivételével mindegyik öntapadó csíkkal van ellátva, szükség esetén zsinórral vagy csavarral a rögzítés tovább erősíthető. A típus Sarokvédő B típus Élvédő rácsúsztatós C típus Sík felületre D típus Sík felületre E típus Sarokvédő F típus Sík felületre G típus Élvédő rácsúsztatós H típus Sarokvédő rácsúsztatós S típus Sík felületre R1 típus Csővédő R2 típus Csővédő A ragasztóanyag ellenálló képessége: 175 C rövid ideig, 80 C hosszú ideig Védő sarokelem fekete vagy fehér kivitelben 2D vagy D Műanyag lánc piros-utánvilágító, fekete-utánvilágító, csak utánvilágító kivitelben, 50m hosszban UK alapanyag kivitel cikkszám 2 PVC PVC PVC Lánctartó oszlop és talpazat vörös/fehér oszlop kupakkal SIA talpazat, töltetlen SIA Utánvilágító, öntapadó jelzőszalagok vörös-utánvilágító fekete-utánvilágító zöld-utánvilágító 16m-es tekercs Utánvilágító, fényvisszaverő jelzőszalag Épülettűzben keletkező füst Épülettűzben sűrű füst keletkezik, amely a mennyezet alatt gyűlik össze és elhomályosítja a mennyezetre szerelt világítótesteket. A látás és a légzés még a padló közelében tovább lehetséges. Az épületben tartózkodók várhatóan kúszva keresik a kiutat. Az alacsonyan elhelyezett, ún. low lo ca tion útirányjelzések tűz, vagy áramkimaradás esetén gyorsan biztonságos helyre vezetik a menekülőket. 60 cm 4 m m 2 m 1 m 0 m *UK = utánvilágító képesség 1 Permalight standard 2 Permalight plus Permalight power 7

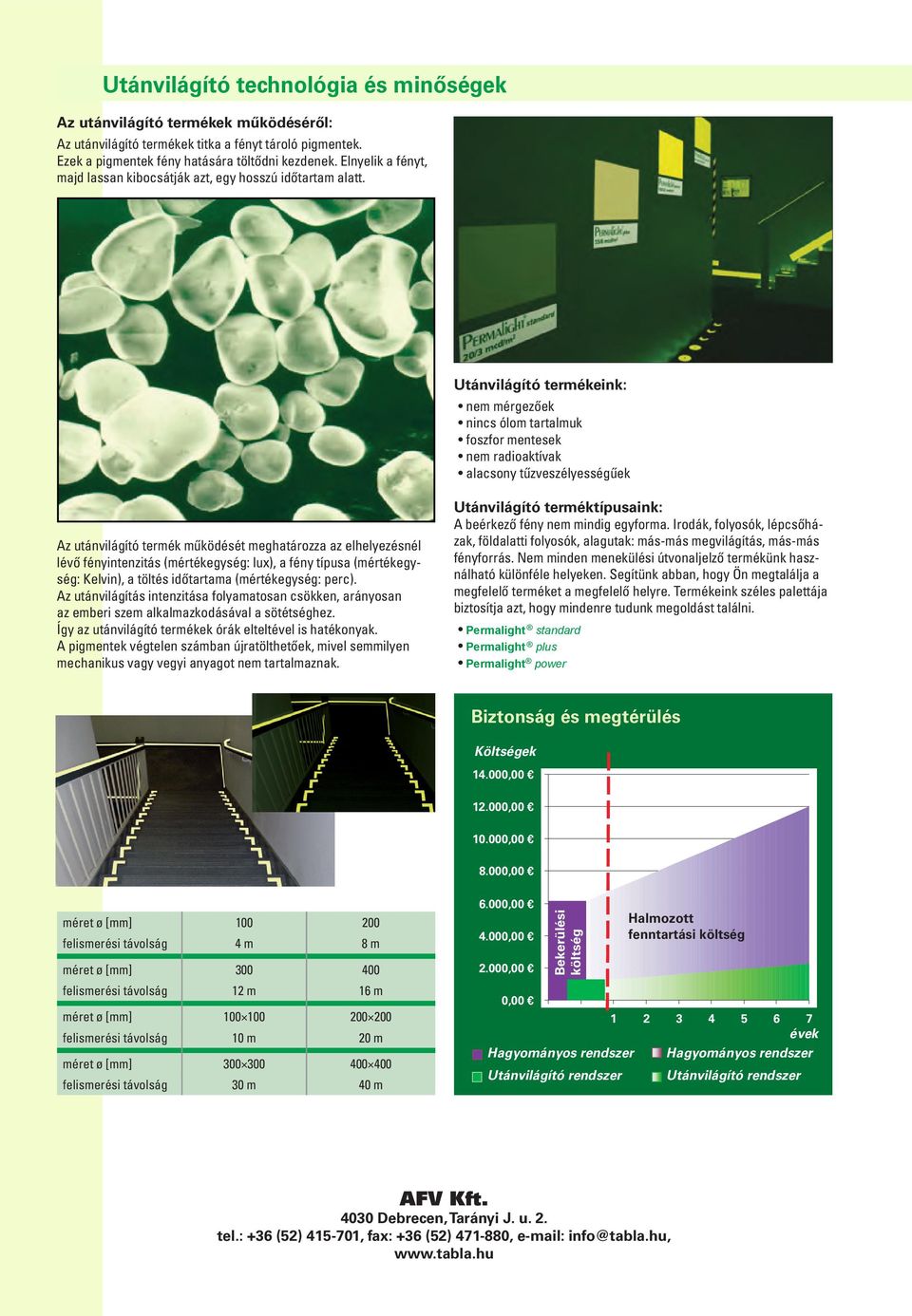

8 Utánvilágító technológia és minőségek Az utánvilágító termékek működéséről: Az utánvilágító termékek titka a fényt tároló pigmentek. Ezek a pigmentek fény hatására töltődni kezdenek. Elnyelik a fényt, majd lassan kibocsátják azt, egy hosszú időtartam alatt. Utánvilágító termékeink: nem mérgezőek nincs ólom tartalmuk foszfor mentesek nem radioaktívak alacsony tűzveszélyességűek Az utánvilágító termék működését meghatározza az elhelyezésnél lévő fényintenzitás (mértékegység: lux), a fény típusa (mértékegység: Kelvin), a töltés időtartama (mértékegység: perc). Az utánvilágítás intenzitása folyamatosan csökken, arányosan az emberi szem alkalmazkodásával a sötétséghez. Így az utánvilágító termékek órák elteltével is hatékonyak. A pigmentek végtelen számban újratölthetőek, mivel semmilyen mechanikus vagy vegyi anyagot nem tartalmaznak. Utánvilágító terméktípusaink: A beérkező fény nem mindig egyforma. Irodák, folyosók, lépcsőházak, földalatti folyosók, alagutak: más-más megvilágítás, más-más fényforrás. Nem minden menekülési útvonaljelző termékünk használható különféle helyeken. Segítünk abban, hogy Ön megtalálja a megfelelő terméket a megfelelő helyre. Termékeink széles palettája biztosítja azt, hogy mindenre tudunk megoldást találni. Permalight standard Permalight plus Permalight power Biztonság és megtérülés Költségek , , , ,00 méret ø [mm] felismerési távolság 4 m 8 m méret ø [mm] felismerési távolság 12 m 16 m méret ø [mm] felismerési távolság 10 m 20 m méret ø [mm] felismerési távolság 0 m 40 m 6.000, , ,00 0,00 Bekerülési költség Halmozott fenntartási költség évek Hagyományos rendszer Hagyományos rendszer Utánvilágító rendszer Utánvilágító rendszer AFV Kft. 400 Debrecen, Tarányi J. u. 2. tel.: +6 (52) , fax: +6 (52) , info@tabla.hu,
