1 GTMŰ-001-Rev1 GÉPÉSZETI TECHNOLÓGIAI MŰSZAKI LEÍRÁS MICHELIN Hungária Abroncsgyártó Kft. H-4400 Nyíregyháza, Bottyán J. utca 15. BUDAPESTI TELEPHELY H-1087 Budapest, Kerepesi út 17. Új füstgáz elvezető rendszer létesítése Engedélyezési és Kiviteli tervdokuentáció ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca április

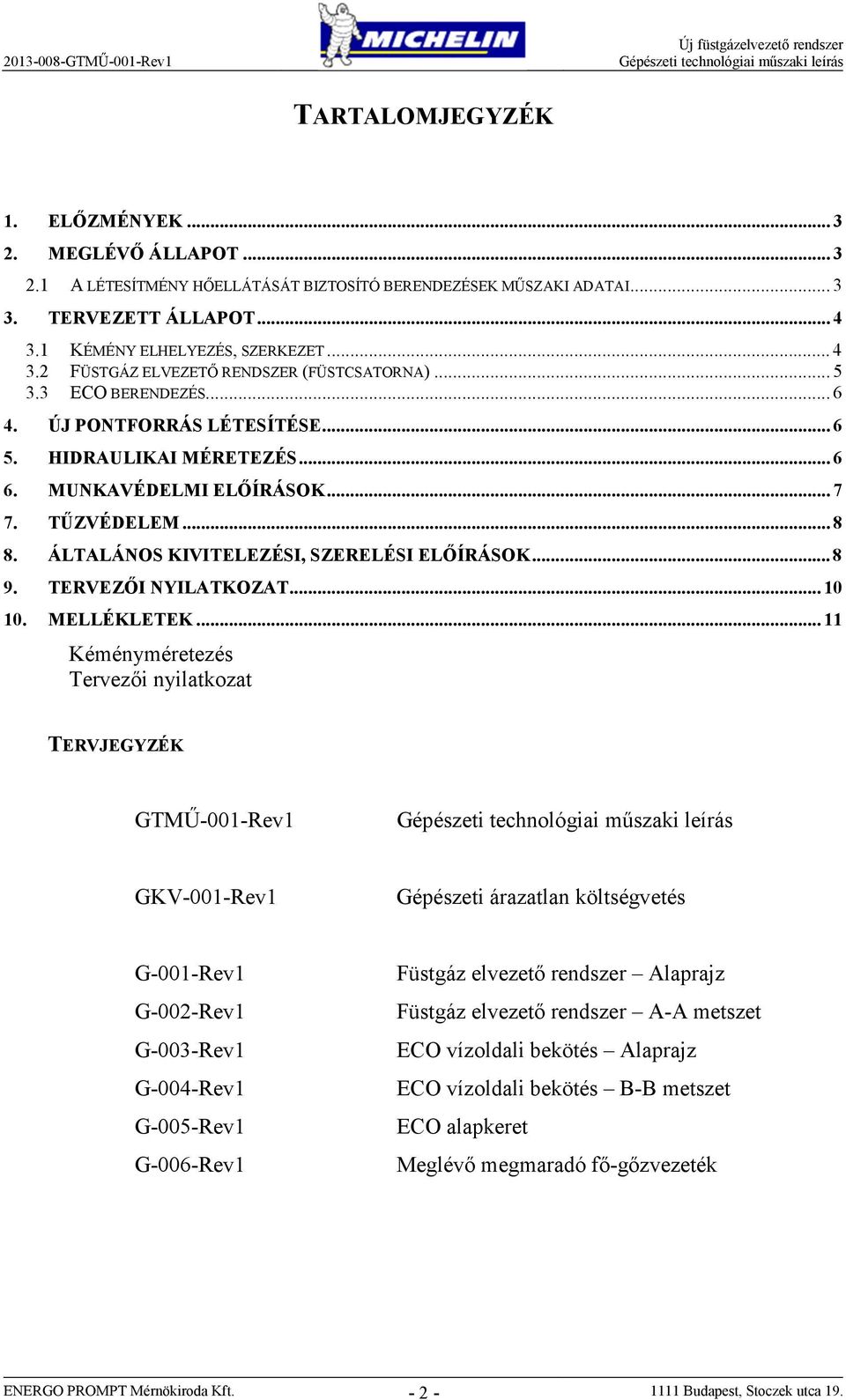

2 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás TARTALOMJEGYZÉK 1. ELŐZMÉNYEK MEGLÉVŐ ÁLLAPOT A LÉTESÍTMÉNY HŐELLÁTÁSÁT BIZTOSÍTÓ BERENDEZÉSEK MŰSZAKI ADATAI TERVEZETT ÁLLAPOT KÉMÉNY ELHELYEZÉS, SZERKEZET FÜSTGÁZ ELVEZETŐ RENDSZER (FÜSTCSATORNA) ECO BERENDEZÉS ÚJ PONTFORRÁS LÉTESÍTÉSE HIDRAULIKAI MÉRETEZÉS MUNKAVÉDELMI ELŐÍRÁSOK TŰZVÉDELEM ÁLTALÁNOS KIVITELEZÉSI, SZERELÉSI ELŐÍRÁSOK TERVEZŐI NYILATKOZAT MELLÉKLETEK Kéényéretezés Tervezői nyilatkozat TERVJEGYZÉK GTMŰ-001-Rev1 Gépészeti technológiai űszaki leírás GKV-001-Rev1 Gépészeti árazatlan költségvetés G-001-Rev1 G-002-Rev1 G-003-Rev1 G-004-Rev1 G-005-Rev1 G-006-Rev1 Füstgáz elvezető rendszer Alaprajz Füstgáz elvezető rendszer A-A etszet ECO vízoldali bekötés Alaprajz ECO vízoldali bekötés B-B etszet ECO alapkeret Meglévő egaradó fő-gőzvezeték ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

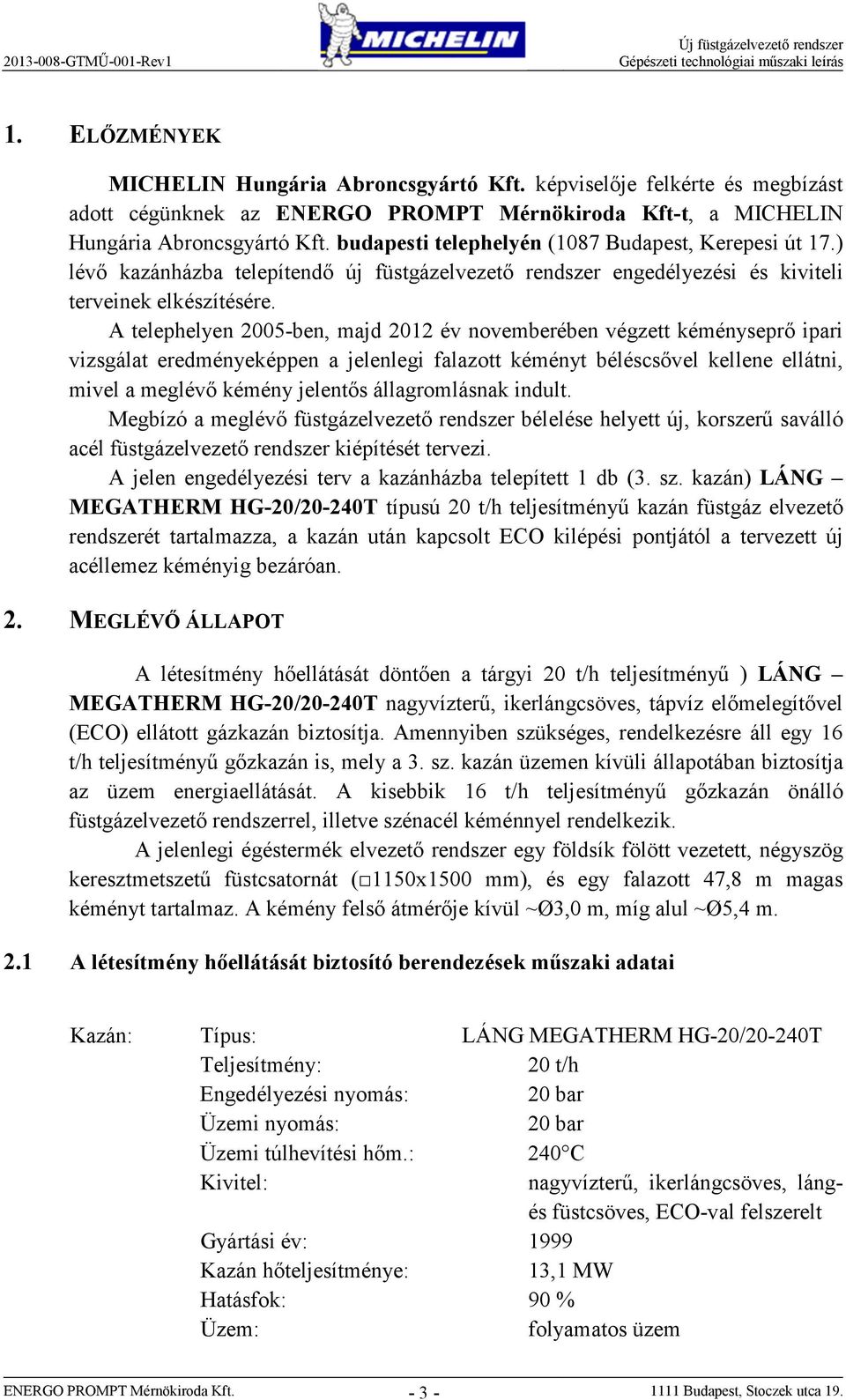

3 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás 1. ELŐZMÉNYEK MICHELIN Hungária Abroncsgyártó Kft. képviselője felkérte és egbízást adott cégünknek az ENERGO PROMPT Mérnökiroda Kft-t, a MICHELIN Hungária Abroncsgyártó Kft. budapesti telephelyén (1087 Budapest, Kerepesi út 17.) lévő kazánházba telepítendő új füstgázelvezető rendszer engedélyezési és kiviteli terveinek elkészítésére. A telephelyen 2005-ben, ajd 2012 év noveberében végzett kéényseprő ipari vizsgálat eredényeképpen a enlegi falazott kéényt béléscsővel kellene ellátni, ivel a eglévő kéény entős állagrolásnak indult. Megbízó a eglévő füstgázelvezető rendszer bélelése helyett új, korszerű saválló acél füstgázelvezető rendszer kiépítését tervezi. A en engedélyezési terv a kazánházba telepített 1 db (3. sz. kazán) LÁNG MEGATHERM HG-20/20-240T típusú 20 t/h teljesítényű kazán füstgáz elvezető rendszerét tartalazza, a kazán után kapcsolt ECO kilépési pontjától a tervezett új acélleez kéényig bezáróan. 2. MEGLÉVŐ ÁLLAPOT A létesítény hőellátását döntően a tárgyi 20 t/h teljesítényű ) LÁNG MEGATHERM HG-20/20-240T nagyvízterű, ikerlángcsöves, tápvíz előelegítővel (ECO) ellátott gázkazán biztosítja. Aennyiben szükséges, rendelkezésre áll egy 16 t/h teljesítényű gőzkazán is, ely a 3. sz. kazán üzeen kívüli állapotában biztosítja az üze energiaellátását. A kisebbik 16 t/h teljesítényű gőzkazán önálló füstgázelvezető rendszerrel, illetve szénacél kéénnyel rendelkezik. A enlegi égésterék elvezető rendszer egy földsík fölött vezetett, négyszög keresztetszetű füstcsatornát ( 1150x1500 ), és egy falazott 47,8 agas kéényt tartalaz. A kéény felső átérője kívül ~Ø3,0, íg alul ~Ø5, A létesítény hőellátását biztosító berendezések űszaki adatai Kazán: Típus: LÁNG MEGATHERM HG-20/20-240T Teljesítény: 20 t/h Engedélyezési nyoás: 20 bar Üzei nyoás: 20 bar Üzei túlhevítési hő.: 240 C Kivitel: nagyvízterű, ikerlángcsöves, lángés füstcsöves, ECO-val felszerelt Gyártási év: 1999 Kazán hőteljesíténye: 13,1 MW Hatásfok: 90 % Üze: folyaatos üze ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

4 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás Kazánégő: Típus: WEISHAUPT G 70/2-A/ZM-NR Tüzelőanyag: földgáz Tüzelőanyag nyoása: 1,0 bar Gázfogyasztás névl. terhelésen: 2x800 N 3 /h ECO: Tipus: Egyedi gyártány (Szilkor Kft.) Tervezési nyoás: 2,2 MPa Fűtőfelület: 101,3 2 Névleges teljesítény: 500 kw Füstgáz hő. az ECO után: 160,7 C Gyártási év: 2003 A enlegi engedélyezési tervdokuentáció a LÁNG MEGATHERM (3 sz.) kazán füstgáz elevezetését tartalazza. Az átalakítás után a falazott kéény üzeen kívül kerül. A füstgáz veszteség csökkentése érdekében a kazán egy tápvíz előelegítő füstgáz-víz hőcserélő berendezéssel (ECO) van felszerelve. Az üzeviteli adatokat tekintve a gyár átlagos hőigénye 6-10 t/h túlhevített gőz. Ezt az igényt a kazán részterhelésen képes kielégíteni, csakúgy int az üze axiális hőigényét. 3. TERVEZETT ÁLLAPOT Az új kéény telepítési helyének kiválasztásánál figyelebe vettük a kazánház és a körülötte lévő terület sajátosságait. Az Üzeeltetővel és a Fővárosi Kéényseprőipari Kft.-vel egyeztetve a kéény a kazánházon belül kerül elhelyezésre. A létesülő füstgáz elvezető rendszer P1 nyoásosztályú (vizsgálónyoás 200 Pa, a egengedett szivárgási veszteség 0,006 d 3 /s, 2 ) A eglévő kazántól külön álló ECO áttelepítésre kerül, és 90 -os elforgatás után rezgéscsillapító idoon keresztül közvetlenül csatlakoztatjuk a kazán füstgáz könyökvezetékéhez. A gőzkazán főgőz vezetékének egy rúgós tartója az újonnan létesülő füstgáz elvezető rendszer útjába esik. A rugós tartó helyének változatlanul hagyásával a tartó kiváltásra kerül a helyszínen szerelendő kapu tartószerkezet segítségével. 3.1 Kéény elhelyezés, szerkezet A kéény a kazánházban, a kazán ellett, az elbontott BW kazán helyére kerül. Az alapozás a kazánház padlószintjének agasságában kerül kialakításra. A ~2,8x2,8x2,8 nagyságú alap hivatott felvenni a terhelésből adódó erőket és nyoatékokat. ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

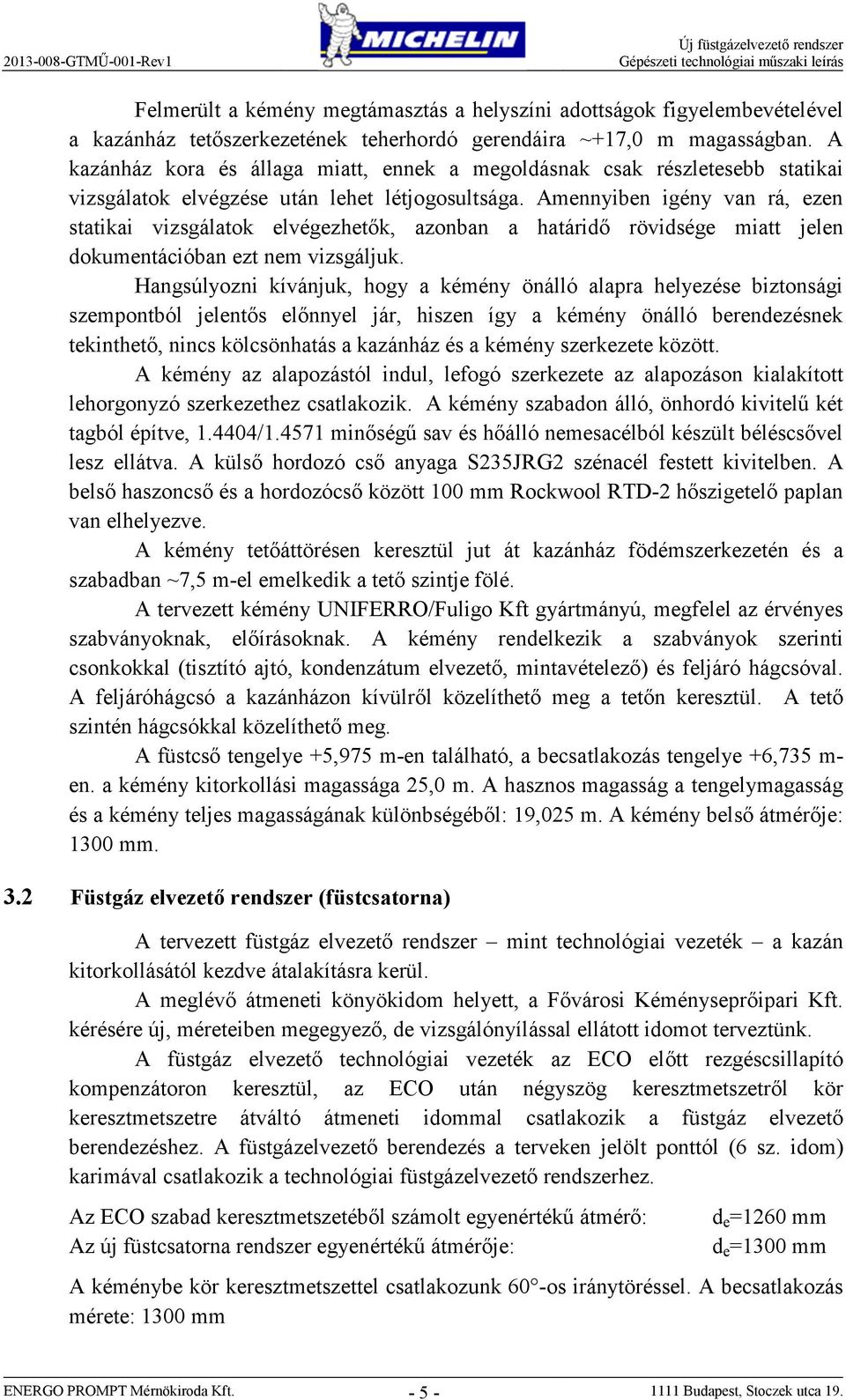

5 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás Felerült a kéény egtáasztás a helyszíni adottságok figyelebevételével a kazánház tetőszerkezetének teherhordó gerendáira ~+17,0 agasságban. A kazánház kora és állaga iatt, ennek a egoldásnak csak részletesebb statikai vizsgálatok elvégzése után lehet létjogosultsága. Aennyiben igény van rá, ezen statikai vizsgálatok elvégezhetők, azonban a határidő rövidsége iatt en dokuentációban ezt ne vizsgáljuk. Hangsúlyozni kívánjuk, hogy a kéény önálló alapra helyezése biztonsági szepontból entős előnnyel jár, hiszen így a kéény önálló berendezésnek tekinthető, nincs kölcsönhatás a kazánház és a kéény szerkezete között. A kéény az alapozástól indul, lefogó szerkezete az alapozáson kialakított lehorgonyzó szerkezethez csatlakozik. A kéény szabadon álló, önhordó kivitelű két tagból építve, / inőségű sav és hőálló neesacélból készült béléscsővel lesz ellátva. A külső hordozó cső anyaga S235JRG2 szénacél festett kivitelben. A belső haszoncső és a hordozócső között 100 Rockwool RTD-2 hőszigetelő paplan van elhelyezve. A kéény tetőáttörésen keresztül jut át kazánház födészerkezetén és a szabadban ~7,5 -el eelkedik a tető szintje fölé. A tervezett kéény UNIFERRO/Fuligo Kft gyártányú, egfelel az érvényes szabványoknak, előírásoknak. A kéény rendelkezik a szabványok szerinti csonkokkal (tisztító ajtó, kondenzátu elvezető, intavételező) és feljáró hágcsóval. A feljáróhágcsó a kazánházon kívülről közelíthető eg a tetőn keresztül. A tető szintén hágcsókkal közelíthető eg. A füstcső tengelye +5,975 -en található, a becsatlakozás tengelye +6,735 - en. a kéény kitorkollási agassága 25,0. A hasznos agasság a tengelyagasság és a kéény teljes agasságának különbségéből: 19,025. A kéény belső átérője: Füstgáz elvezető rendszer (füstcsatorna) A tervezett füstgáz elvezető rendszer int technológiai vezeték a kazán kitorkollásától kezdve átalakításra kerül. A eglévő áteneti könyökido helyett, a Fővárosi Kéényseprőipari Kft. kérésére új, éreteiben egegyező, de vizsgálónyílással ellátott idoot terveztünk. A füstgáz elvezető technológiai vezeték az ECO előtt rezgéscsillapító kopenzátoron keresztül, az ECO után négyszög keresztetszetről kör keresztetszetre átváltó áteneti idoal csatlakozik a füstgáz elvezető berendezéshez. A füstgázelvezető berendezés a terveken ölt ponttól (6 sz. ido) kariával csatlakozik a technológiai füstgázelvezető rendszerhez. Az ECO szabad keresztetszetéből száolt egyenértékű átérő: Az új füstcsatorna rendszer egyenértékű átérője: d e =1260 d e =1300 A kéénybe kör keresztetszettel csatlakozunk 60 -os iránytöréssel. A becsatlakozás érete: 1300 ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

6 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás A eglévő dilatációs idook azok elhasználódása illetve áthelyezése iatt kicserélésre kerülnek. A tervezett vezetékek S235JRG anyaginőségű leezből készülnek, 100 Rockwool hőszigetelő paplannal és alu. burkolattal ellátva. A vezeték rendszeren, a terveken ölt helyeken ϕ 300 éretű csavarozott leezfenékkel lezárt tisztító ajtókat terveztünk. Felhívjuk Kivitelezők figyelét, hogy a terveken 6-os, 11-es és 8-as száal ölt eleek bontható, kariás csatlakozással kapcsolódnak a füstgáz rendszerbe a későbbi füstgáz hőhasznosító rendszerrel történő bővíthetőség érdekében. 3.3 ECO berendezés Az ECO berendezés áttelepítése után a tervek szerinti új helyén kerül beüzeelésre. Javasolt az ECO berendezés becsatlakozó csontjaira egfelelő éretű és inőségű elzáró/szakaszoló szerelvény beépítése. Az ECO áthelyezése után a csővezetékek nyoáspróbázva, tartózva és szigetelve lesznek. A vezetékek érete: DN80 Nyoásosztálya: PN40 Tervezési nyoása: 22 bar Biztonsági szelep nyitónyoása: 24,2 bar Közeghőérséklet (Tax): 150 C A szerelt vezetékek a 63/2004 (IV.27) GKM rendelet értelében (DN80 < DN200; PSxDN=24,2x80=1936, ne veszélyes töltet) ne tartoznak a PED hatálya alá. A vezetékek varratentes acélcsőből (MSZ 29:1986 A37), hegeszett kötésekkel, szabadon szerelve, szakaszos nyoáspróbával készülnek. Roncsolásentes vizsgálatot a kötések 5%-ára, de iniu 3 hegesztési varratra kell elvégezni. 4. ÚJ PONTFORRÁS LÉTESÍTÉSE A enlegi 47,8 agas falazott kéényt a kivitelezés végeztével, üzeen kívül helyezik, a kéény, int pontforrás egszűnik. A Michelin Hungária Abroncsgyártó Kft. a falazott kéény elbontását ne tervezi. A létesülő új kéénnyel új pontforrás keletkezik a egszűnő helyett. Üzeeltető egyeztetett Környezetvédeli Felügyelőséggel. Tájékoztatásuk szerint eltekintenek az engedélyeztetési eljárástól, elegendő egy változás beentő lap benyújtása. A füstgáz intavételének biztosításához szükséges kitorkollás egközelíthetősége feljáró hágcsóval biztosított. 5. HIDRAULIKAI MÉRETEZÉS A éretezés CHM-BAU prograal történt. Az ECO nagy ellenállása iatt a kazán égőventillátorainak kell biztosítania az ellenállásokból adódó nyoásveszteség ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

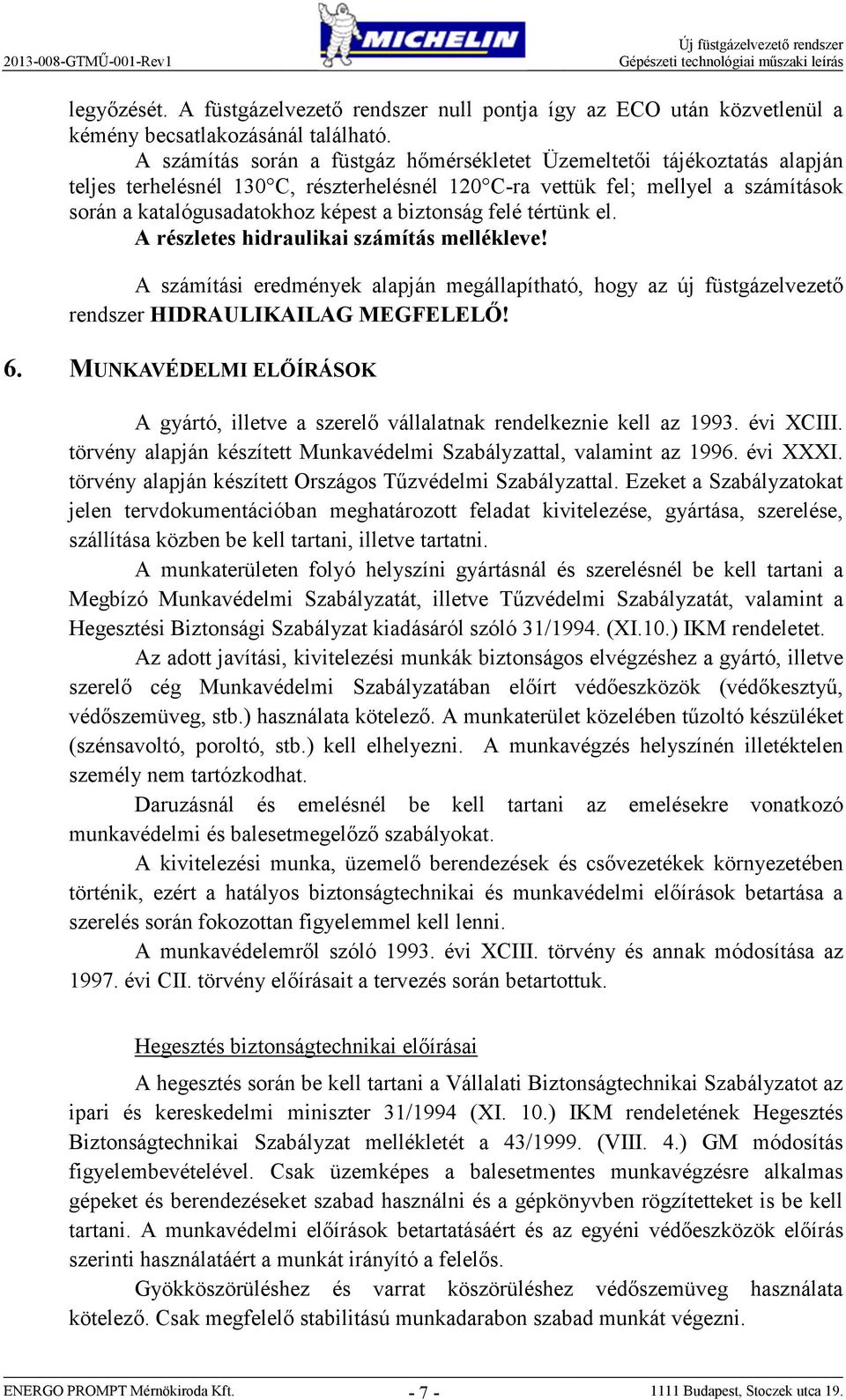

7 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás legyőzését. A füstgázelvezető rendszer null pontja így az ECO után közvetlenül a kéény becsatlakozásánál található. A száítás során a füstgáz hőérsékletet Üzeeltetői tájékoztatás alapján teljes terhelésnél 130 C, részterhelésnél 120 C-ra vettük fel; ellyel a száítások során a katalógusadatokhoz képest a biztonság felé tértünk el. A részletes hidraulikai száítás ellékleve! A száítási eredények alapján egállapítható, hogy az új füstgázelvezető rendszer HIDRAULIKAILAG MEGFELELŐ! 6. MUNKAVÉDELMI ELŐÍRÁSOK A gyártó, illetve a szerelő vállalatnak rendelkeznie kell az évi XCIII. törvény alapján készített Munkavédeli Szabályzattal, valaint az évi XXXI. törvény alapján készített Országos Tűzvédeli Szabályzattal. Ezeket a Szabályzatokat en tervdokuentációban eghatározott feladat kivitelezése, gyártása, szerelése, szállítása közben be kell tartani, illetve tartatni. A unkaterületen folyó helyszíni gyártásnál és szerelésnél be kell tartani a Megbízó Munkavédeli Szabályzatát, illetve Tűzvédeli Szabályzatát, valaint a Hegesztési Biztonsági Szabályzat kiadásáról szóló 31/1994. (XI.10.) IKM rendeletet. Az adott javítási, kivitelezési unkák biztonságos elvégzéshez a gyártó, illetve szerelő cég Munkavédeli Szabályzatában előírt védőeszközök (védőkesztyű, védőszeüveg, stb.) használata kötelező. A unkaterület közelében tűzoltó készüléket (szénsavoltó, poroltó, stb.) kell elhelyezni. A unkavégzés helyszínén illetéktelen szeély ne tartózkodhat. Daruzásnál és eelésnél be kell tartani az eelésekre vonatkozó unkavédeli és balesetegelőző szabályokat. A kivitelezési unka, üzeelő berendezések és csővezetékek környezetében történik, ezért a hatályos biztonságtechnikai és unkavédeli előírások betartása a szerelés során fokozottan figyeleel kell lenni. A unkavédeleről szóló évi XCIII. törvény és annak ódosítása az évi CII. törvény előírásait a tervezés során betartottuk. Hegesztés biztonságtechnikai előírásai A hegesztés során be kell tartani a Vállalati Biztonságtechnikai Szabályzatot az ipari és kereskedeli iniszter 31/1994 (XI. 10.) IKM rendeletének Hegesztés Biztonságtechnikai Szabályzat ellékletét a 43/1999. (VIII. 4.) GM ódosítás figyelebevételével. Csak üzeképes a balesetentes unkavégzésre alkalas gépeket és berendezéseket szabad használni és a gépkönyvben rögzítetteket is be kell tartani. A unkavédeli előírások betartatásáért és az egyéni védőeszközök előírás szerinti használatáért a unkát irányító a felelős. Gyökköszörüléshez és varrat köszörüléshez védőszeüveg használata kötelező. Csak egfelelő stabilitású unkadarabon szabad unkát végezni. ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

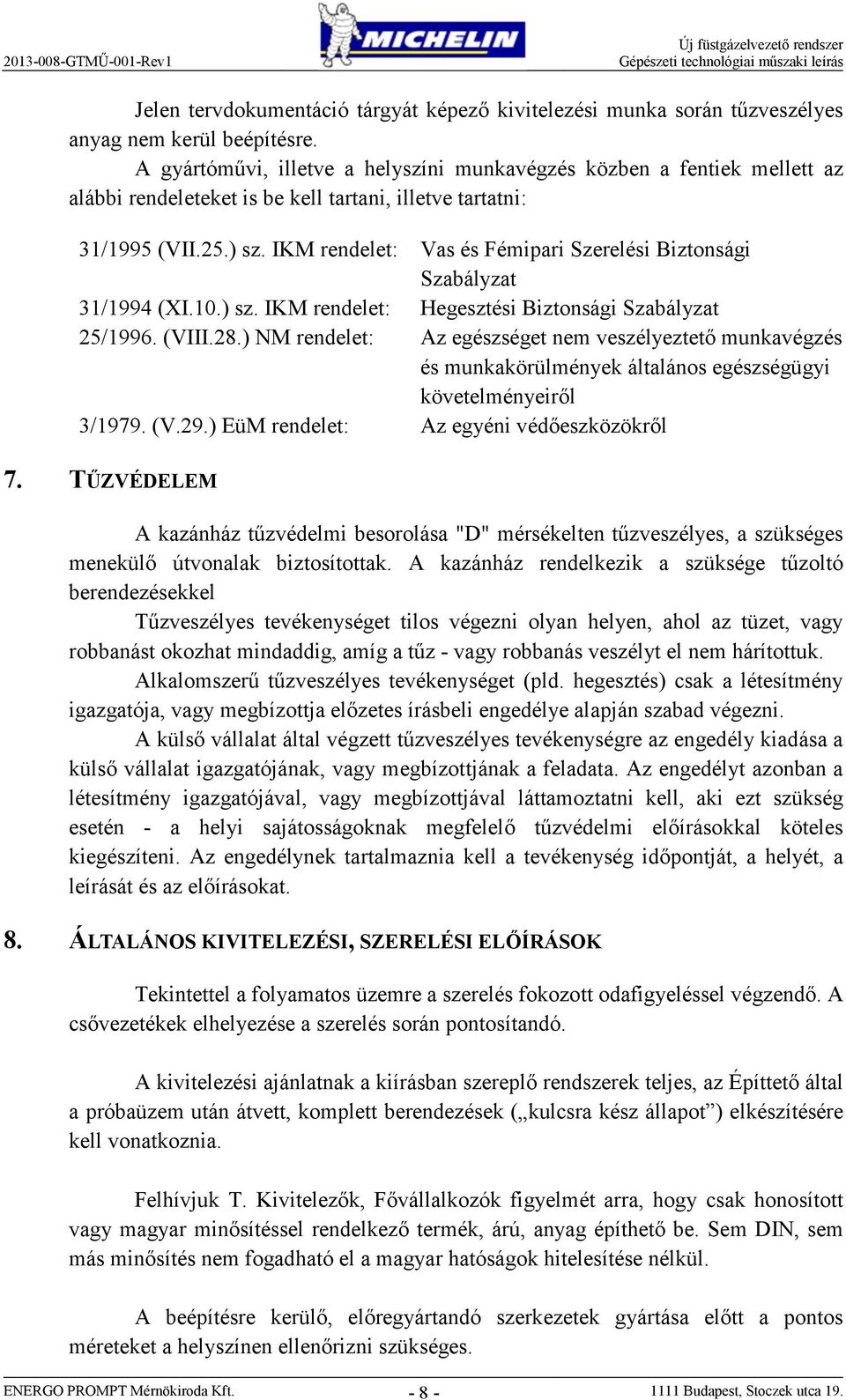

8 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás Jelen tervdokuentáció tárgyát képező kivitelezési unka során tűzveszélyes anyag ne kerül beépítésre. A gyártóűvi, illetve a helyszíni unkavégzés közben a fentiek ellett az alábbi rendeleteket is be kell tartani, illetve tartatni: 31/1995 (VII.25.) sz. IKM rendelet: Vas és Féipari Szerelési Biztonsági Szabályzat 31/1994 (XI.10.) sz. IKM rendelet: Hegesztési Biztonsági Szabályzat 25/1996. (VIII.28.) NM rendelet: Az egészséget ne veszélyeztető unkavégzés és unkakörülények általános egészségügyi követelényeiről 3/1979. (V.29.) EüM rendelet: Az egyéni védőeszközökről 7. TŰZVÉDELEM A kazánház tűzvédeli besorolása "D" érsékelten tűzveszélyes, a szükséges enekülő útvonalak biztosítottak. A kazánház rendelkezik a szüksége tűzoltó berendezésekkel Tűzveszélyes tevékenységet tilos végezni olyan helyen, ahol az tüzet, vagy robbanást okozhat indaddig, aíg a tűz - vagy robbanás veszélyt el ne hárítottuk. Alkaloszerű tűzveszélyes tevékenységet (pld. hegesztés) csak a létesítény igazgatója, vagy egbízottja előzetes írásbeli engedélye alapján szabad végezni. A külső vállalat által végzett tűzveszélyes tevékenységre az engedély kiadása a külső vállalat igazgatójának, vagy egbízottjának a feladata. Az engedélyt azonban a létesítény igazgatójával, vagy egbízottjával láttaoztatni kell, aki ezt szükség esetén - a helyi sajátosságoknak egfelelő tűzvédeli előírásokkal köteles kiegészíteni. Az engedélynek tartalaznia kell a tevékenység időpontját, a helyét, a leírását és az előírásokat. 8. ÁLTALÁNOS KIVITELEZÉSI, SZERELÉSI ELŐÍRÁSOK Tekintettel a folyaatos üzere a szerelés fokozott odafigyeléssel végzendő. A csővezetékek elhelyezése a szerelés során pontosítandó. A kivitelezési ajánlatnak a kiírásban szereplő rendszerek teljes, az Építtető által a próbaüze után átvett, koplett berendezések ( kulcsra kész állapot ) elkészítésére kell vonatkoznia. Felhívjuk T. Kivitelezők, Fővállalkozók figyelét arra, hogy csak honosított vagy agyar inősítéssel rendelkező terék, árú, anyag építhető be. Se DIN, se ás inősítés ne fogadható el a agyar hatóságok hitelesítése nélkül. A beépítésre kerülő, előregyártandó szerkezetek gyártása előtt a pontos éreteket a helyszínen ellenőrizni szükséges. ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

9 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás Az ajánlatkészítés és kivitelezés során a tervek, űszaki leírások, költségvetések együttesen kezelendők (Villaos is!). A tervdokuentáció egoldásain (a terveken, szövegekben, kiírásokban, részletegoldásokban rögzített igényeken) kívül az ajánlattevő (vállalkozó) kötelessége ajánlatát űszaki és financiális érteleben kiterjeszteni, kopletté tenni addig a szintig, hogy a létesítény rendeltetés- és üzeszerű, illetve szabványos űködtetése egészét és részeit tekintve biztosított legyen. Aennyiben az ajánlatkészítés során a dokuentációban olyan részletek erülnének fel, elyek száára ne egzakt ódon értelezhetőek, erre a körülényre fel kell hívnia a tervező figyelét. Felhívjuk Üzeeltető és Kivitelező, Fővállakozó figyelét; hogy a daruzás során különös figyele fordítandó a felszín alatti űtárgyakra, így az épület alól kinyúló korábban használt füstgázrendszer egyes eleeire is (ún. rókatorok), elyek a daruzás költségeit entősen befolyásolhatják! A kivitelezés csak az Építtető, által jóváhagyott ill. engedélyezett kiviteli tervdokuentációk kézhezvétele után kezdhető eg. ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

10 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás 9. TERVEZŐI NYILATKOZAT Alulírott tervező kiente, hogy en tervdokuentáció egfelel a vonatkozó szabványoknak és előírásoknak. A unkavédeleről szóló évi XCIII. törvény 19.. (2) bekezdésében foglaltaknak eleget téve kiente, hogy terveket a törvény 18.. (1) bekezdése szerint és az idevonatkozó hatályos unkavédeli előírások és szabványok egtartásával készítette. A tűz elleni védekezésről, a űszaki entésről és a tűzoltóságról szóló évi XXXI. törvény 21.. (3) bekezdésében foglaltaknak eleget téve kiente, hogy terveket a törvény 18.. (1) bekezdése szerint és az idevonatkozó hatályos tűzvédeli előírások és szabványok egtartásával készítette. Budapest, április 8. Reitinger Gábor G-T; EN-T Tóth Péter G-T ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

11 GTMŰ-001-Rev1 Új füstgázelvezető rendszer Gépészeti technológiai űszaki leírás 10. MELLÉKLETEK ENERGO PROMPT Mérnökiroda Kft Budapest, Stoczek utca 19.

12 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 1 Épület: Megrendelő: Tervező: Michelin Hungária Abroncsgyártó Kft. Budapesti Telephely H-1087 Budapest, Kerepesi út 17. Michelin Hungária Abroncsgyártó Kft. H-4400 Nyíregyháza, Bottyán J. utca 15. Energo Propt Kft. H-1111 Budapest, Stoczek utca 19. Tüzelőberendezés: 1 LÁNG MEGATHERM HG-20/20-240T Teljesítény: 1,31E kw Hatásfok: % Tüzelési teljesítény: 1,523E kw Légellátási tényező: 1,2 1,2 Fogyasztás: 1,61E /h b Fűtőanyag elnevezése: Budapesti körvezeték Összetétel (3/3): Metán (CH4) Etán (C2H6) Propán (C3H8) Bután (C4H10) Széndioxid (CO2) Nitrogén (N2) A a 1 Fűtőérték (15 C-on): kj/gn3 Égéshő (15 C-on): kj/gn3 Norál sűrűség: kg/3 Relatív sűrűség: Égésterék összetétel (3/3): Széndioxid (CO2) Nitrogén (N2) Oxigén (O2) Argon (Ar) Víz (H2O) Miniális levegőszükséglet: /3 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

13 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 2 Eléleti égésterék: /3 Száraz égésterék: /3 Nedves égésterék: /3 Higítási tényező: Max. CO2 koncentráció: % Norál sűrűség: kg/3 Égésterék töegára: 2,38E4 7,13E3 kg/h Haratponti hőérséklet: C Égési levegő töegára: 2,139E kg/h Égésterék hőérséklet: C Csatlakozási éret: 1150*1500 A csatlakozás kikapcsolt állapotban lezárva Környezeti levegő hő.: tkazánház a/1 szakasz Áteneti ido Magasság: 0 Vezetési hossz: 0,75 Környezeti hőérséklet: tkazánház Külső hőátadási tényező: 8 W/2K Réteg adatok: belső átérő vastagság hőv. tényező 1, W/K 1, ,05 W/K 1, W/K Külső átérő: 1,55 Abszolút érdesség: 1 Ellenállás tényező: 0,4 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

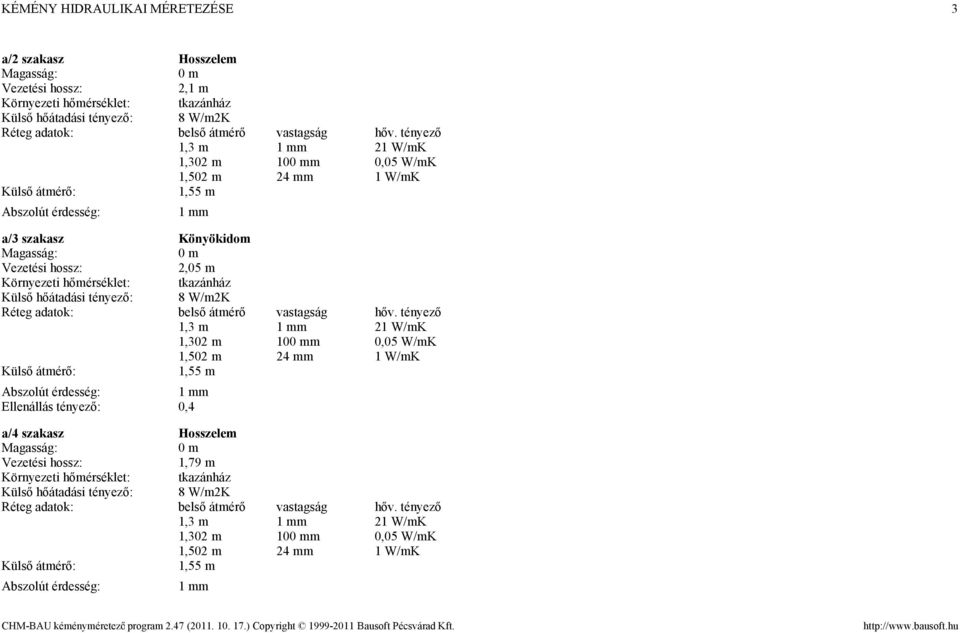

14 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 3 a/2 szakasz Hosszele Magasság: 0 Vezetési hossz: 2,1 Környezeti hőérséklet: tkazánház Külső hőátadási tényező: 8 W/2K Réteg adatok: belső átérő vastagság hőv. tényező 1, W/K 1, ,05 W/K 1, W/K Külső átérő: 1,55 Abszolút érdesség: 1 a/3 szakasz Könyökido Magasság: 0 Vezetési hossz: 2,05 Környezeti hőérséklet: tkazánház Külső hőátadási tényező: 8 W/2K Réteg adatok: belső átérő vastagság hőv. tényező 1, W/K 1, ,05 W/K 1, W/K Külső átérő: 1,55 Abszolút érdesség: 1 Ellenállás tényező: 0,4 a/4 szakasz Hosszele Magasság: 0 Vezetési hossz: 1,79 Környezeti hőérséklet: tkazánház Külső hőátadási tényező: 8 W/2K Réteg adatok: belső átérő vastagság hőv. tényező 1, W/K 1, ,05 W/K 1, W/K Külső átérő: 1,55 Abszolút érdesség: 1 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

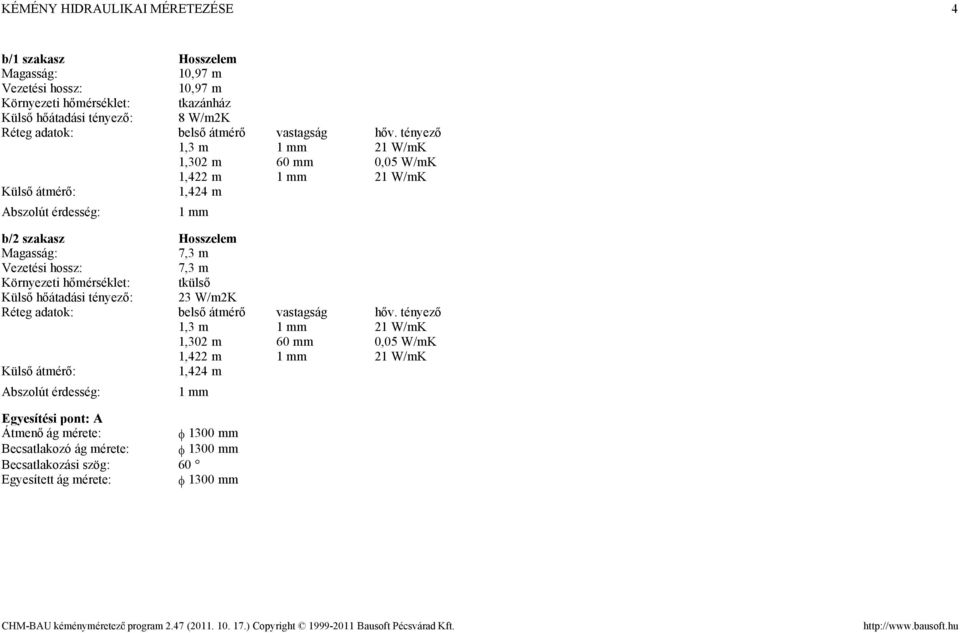

15 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 4 b/1 szakasz Hosszele Magasság: 10,97 Vezetési hossz: 10,97 Környezeti hőérséklet: tkazánház Külső hőátadási tényező: 8 W/2K Réteg adatok: belső átérő vastagság hőv. tényező 1, W/K 1, ,05 W/K 1, W/K Külső átérő: 1,424 Abszolút érdesség: 1 b/2 szakasz Hosszele Magasság: 7,3 Vezetési hossz: 7,3 Környezeti hőérséklet: tkülső Külső hőátadási tényező: 23 W/2K Réteg adatok: belső átérő vastagság hőv. tényező 1, W/K 1, ,05 W/K 1, W/K Külső átérő: 1,424 Abszolút érdesség: 1 Egyesítési pont: A Átenő ág érete: φ 1300 Becsatlakozó ág érete: φ 1300 Becsatlakozási szög: 60 Egyesített ág érete: φ 1300 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

16 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 5 téli enyhe állapot (ax) variáció (depressziós égésterék elvezető nyoás feltételek ellenőrzése) Kéény nyugali nyoása: P H = 66,75 Pa Kéény ellenállása: P R = 5,96 Pa Szélnyoás: P L = 0,00 Pa Depresszió a belépési ponton: P Z = 60,79 Pa P H - P R - P L Tüzelőberendezés huzatigénye: P W = 0,00 Pa Levegő bevezetés huzatigénye: P B = 4,00 Pa Összekötőele ellenállása: P FV = 41,84 Pa Szükséges depresszió a belépési ponton: P Ze = 45,84 Pa P W + P FV + P B A PZ >= PZe nyoásfeltétel TELJESÜL. A PZ >= PB nyoásfeltétel TELJESÜL. Égésterék áralástechnikai biztonsági tényező: S E = 1,5 Frisslevegő áralástechnikai biztonsági tényező: S EB = 1,2 Ne állandósult hőérsékletek iatti ódosító tényező: S H = 0,5 Légköri nyoás: p L = Pa Külső levegő hőérséklete: t L = 15 C Külső levegő relatív páratartala: ϕ L = 60 % Tüzelőberendezések eredényei: Terhelési ód NL Wc n nc PB PW 1 LÁNG MEGATHERM HG-20/20-240T Maxiális teljesítény 2,377E004 2,377E004-1,20 1,20 4,00 0,00 Szakaszok eredényei: Szakasz index w PR PH te to tio tee tsp tu a/1 Áteneti ido 5,88 17,97 0,00 130,0 130,0 124,0 28,7 55,6 15, ,0 a/2 Hosszele 5,88 0,69 0,00 130,0 129,8 123,9 28,7 55,6 15, ,0 a/3 Könyökido 5,88 9,44 0,00 129,8 129,7 123,8 28,7 55,6 15, ,0 a/4 Hosszele 5,88 0,59 0,00 129,7 129,6 123,7 28,7 55,6 15, ,0 b/1 Hosszele 5,87 3,59 40,15 129,6 128,6 118,5 35,7 55,6 15, ,0 b/2 Hosszele 5,86 2,37 26,60 128,6 128,0 117,4 22,5 55,6 15, ,0 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

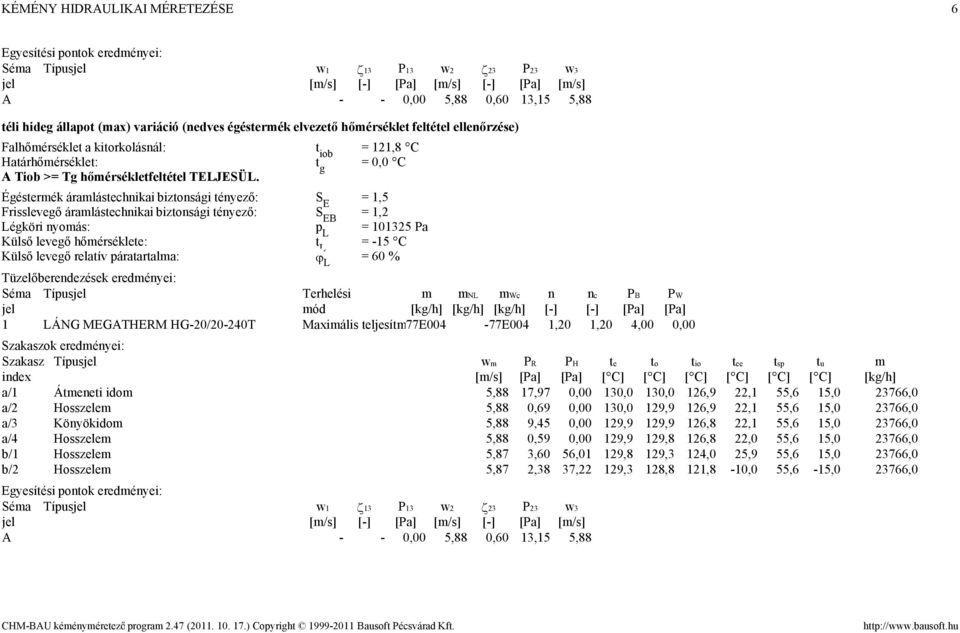

17 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 6 Egyesítési pontok eredényei: w1 ζ13 P13 w2 ζ23 P23 w3 A - - 0,00 5,88 0,60 13,15 5,88 téli hideg állapot (ax) variáció (nedves égésterék elvezető hőérséklet feltétel ellenőrzése) Falhőérséklet a kitorkolásnál: t iob = 121,8 C Határhőérséklet: t g = 0,0 C A Tiob >= Tg hőérsékletfeltétel TELJESÜL. Égésterék áralástechnikai biztonsági tényező: S E = 1,5 Frisslevegő áralástechnikai biztonsági tényező: S EB = 1,2 Légköri nyoás: p L = Pa Külső levegő hőérséklete: t L = -15 C Külső levegő relatív páratartala: ϕ L = 60 % Tüzelőberendezések eredényei: Terhelési ód NL Wc n nc PB PW 1 LÁNG MEGATHERM HG-20/20-240T Maxiális teljesítény 2,377E004 2,377E004-1,20 1,20 4,00 0,00 Szakaszok eredényei: Szakasz index w PR PH te to tio tee tsp tu a/1 Áteneti ido 5,88 17,97 0,00 130,0 130,0 126,9 22,1 55,6 15, ,0 a/2 Hosszele 5,88 0,69 0,00 130,0 129,9 126,9 22,1 55,6 15, ,0 a/3 Könyökido 5,88 9,45 0,00 129,9 129,9 126,8 22,1 55,6 15, ,0 a/4 Hosszele 5,88 0,59 0,00 129,9 129,8 126,8 22,0 55,6 15, ,0 b/1 Hosszele 5,87 3,60 56,01 129,8 129,3 124,0 25,9 55,6 15, ,0 b/2 Hosszele 5,87 2,38 37,22 129,3 128,8 121,8-10,0 55,6-15, ,0 Egyesítési pontok eredényei: w1 ζ13 P13 w2 ζ23 P23 w3 A - - 0,00 5,88 0,60 13,15 5,88 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

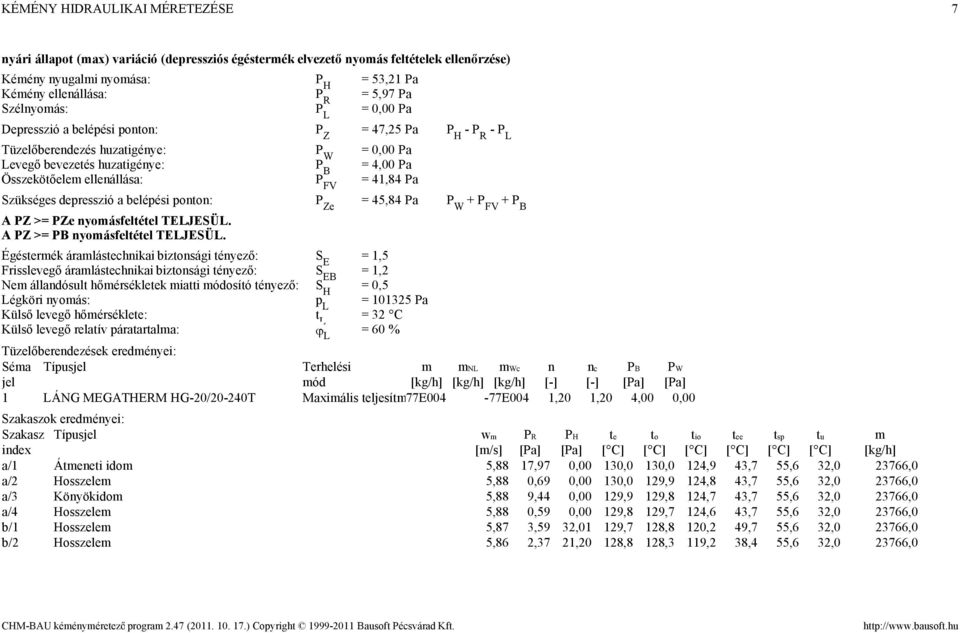

18 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 7 nyári állapot (ax) variáció (depressziós égésterék elvezető nyoás feltételek ellenőrzése) Kéény nyugali nyoása: P H = 53,21 Pa Kéény ellenállása: P R = 5,97 Pa Szélnyoás: P L = 0,00 Pa Depresszió a belépési ponton: P Z = 47,25 Pa P H - P R - P L Tüzelőberendezés huzatigénye: P W = 0,00 Pa Levegő bevezetés huzatigénye: P B = 4,00 Pa Összekötőele ellenállása: P FV = 41,84 Pa Szükséges depresszió a belépési ponton: P Ze = 45,84 Pa P W + P FV + P B A PZ >= PZe nyoásfeltétel TELJESÜL. A PZ >= PB nyoásfeltétel TELJESÜL. Égésterék áralástechnikai biztonsági tényező: S E = 1,5 Frisslevegő áralástechnikai biztonsági tényező: S EB = 1,2 Ne állandósult hőérsékletek iatti ódosító tényező: S H = 0,5 Légköri nyoás: p L = Pa Külső levegő hőérséklete: t L = 32 C Külső levegő relatív páratartala: ϕ L = 60 % Tüzelőberendezések eredényei: Terhelési ód NL Wc n nc PB PW 1 LÁNG MEGATHERM HG-20/20-240T Maxiális teljesítény 2,377E004 2,377E004-1,20 1,20 4,00 0,00 Szakaszok eredényei: Szakasz index w PR PH te to tio tee tsp tu a/1 Áteneti ido 5,88 17,97 0,00 130,0 130,0 124,9 43,7 55,6 32, ,0 a/2 Hosszele 5,88 0,69 0,00 130,0 129,9 124,8 43,7 55,6 32, ,0 a/3 Könyökido 5,88 9,44 0,00 129,9 129,8 124,7 43,7 55,6 32, ,0 a/4 Hosszele 5,88 0,59 0,00 129,8 129,7 124,6 43,7 55,6 32, ,0 b/1 Hosszele 5,87 3,59 32,01 129,7 128,8 120,2 49,7 55,6 32, ,0 b/2 Hosszele 5,86 2,37 21,20 128,8 128,3 119,2 38,4 55,6 32, ,0 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

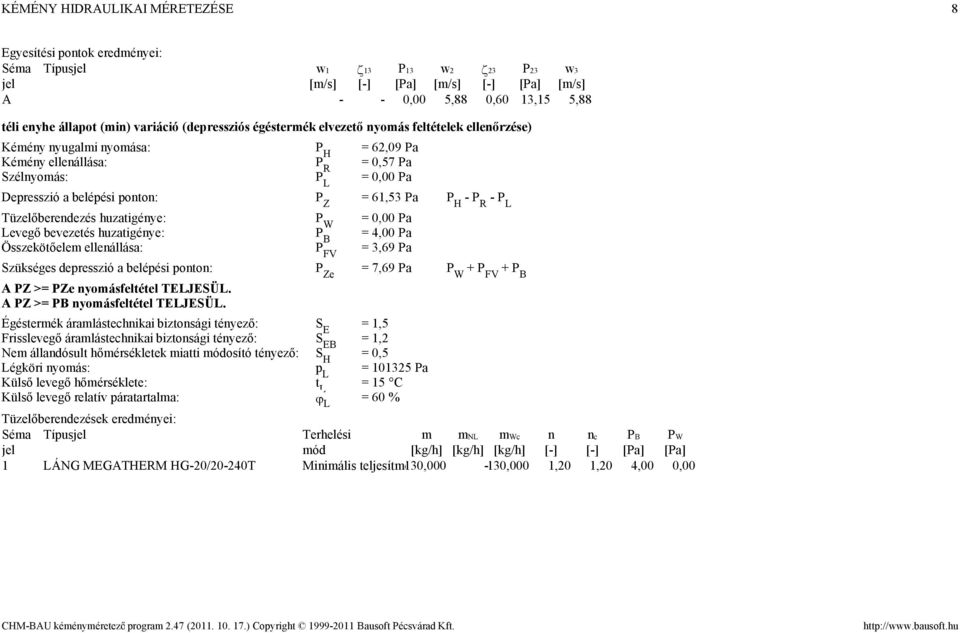

19 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 8 Egyesítési pontok eredényei: w1 ζ13 P13 w2 ζ23 P23 w3 A - - 0,00 5,88 0,60 13,15 5,88 téli enyhe állapot (in) variáció (depressziós égésterék elvezető nyoás feltételek ellenőrzése) Kéény nyugali nyoása: P H = 62,09 Pa Kéény ellenállása: P R = 0,57 Pa Szélnyoás: P L = 0,00 Pa Depresszió a belépési ponton: P Z = 61,53 Pa P H - P R - P L Tüzelőberendezés huzatigénye: P W = 0,00 Pa Levegő bevezetés huzatigénye: P B = 4,00 Pa Összekötőele ellenállása: P FV = 3,69 Pa Szükséges depresszió a belépési ponton: P Ze = 7,69 Pa P W + P FV + P B A PZ >= PZe nyoásfeltétel TELJESÜL. A PZ >= PB nyoásfeltétel TELJESÜL. Égésterék áralástechnikai biztonsági tényező: S E = 1,5 Frisslevegő áralástechnikai biztonsági tényező: S EB = 1,2 Ne állandósult hőérsékletek iatti ódosító tényező: S H = 0,5 Légköri nyoás: p L = Pa Külső levegő hőérséklete: t L = 15 C Külső levegő relatív páratartala: ϕ L = 60 % Tüzelőberendezések eredényei: Terhelési ód NL Wc n nc PB PW 1 LÁNG MEGATHERM HG-20/20-240T Miniális teljesítény 7130, ,000-1,20 1,20 4,00 0,00 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

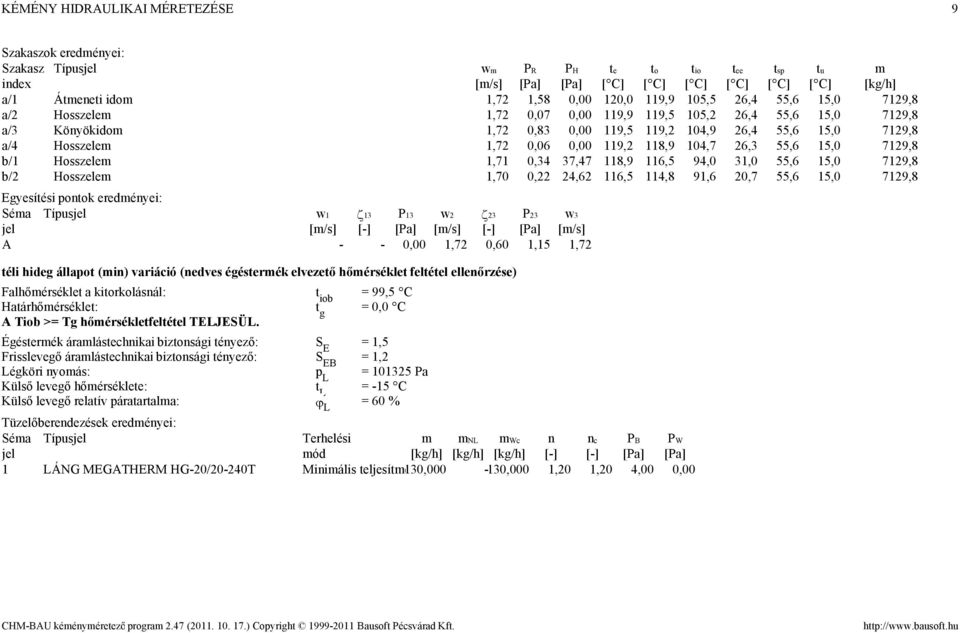

20 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 9 Szakaszok eredényei: Szakasz index w PR PH te to tio tee tsp tu a/1 Áteneti ido 1,72 1,58 0,00 120,0 119,9 105,5 26,4 55,6 15,0 7129,8 a/2 Hosszele 1,72 0,07 0,00 119,9 119,5 105,2 26,4 55,6 15,0 7129,8 a/3 Könyökido 1,72 0,83 0,00 119,5 119,2 104,9 26,4 55,6 15,0 7129,8 a/4 Hosszele 1,72 0,06 0,00 119,2 118,9 104,7 26,3 55,6 15,0 7129,8 b/1 Hosszele 1,71 0,34 37,47 118,9 116,5 94,0 31,0 55,6 15,0 7129,8 b/2 Hosszele 1,70 0,22 24,62 116,5 114,8 91,6 20,7 55,6 15,0 7129,8 Egyesítési pontok eredényei: w1 ζ13 P13 w2 ζ23 P23 w3 A - - 0,00 1,72 0,60 1,15 1,72 téli hideg állapot (in) variáció (nedves égésterék elvezető hőérséklet feltétel ellenőrzése) Falhőérséklet a kitorkolásnál: t iob = 99,5 C Határhőérséklet: t g = 0,0 C A Tiob >= Tg hőérsékletfeltétel TELJESÜL. Égésterék áralástechnikai biztonsági tényező: S E = 1,5 Frisslevegő áralástechnikai biztonsági tényező: S EB = 1,2 Légköri nyoás: p L = Pa Külső levegő hőérséklete: t L = -15 C Külső levegő relatív páratartala: ϕ L = 60 % Tüzelőberendezések eredényei: Terhelési ód NL Wc n nc PB PW 1 LÁNG MEGATHERM HG-20/20-240T Miniális teljesítény 7130, ,000-1,20 1,20 4,00 0,00 CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

21 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 10 Szakaszok eredényei: Szakasz index w PR PH te to tio tee tsp tu a/1 Áteneti ido 1,72 1,58 0,00 120,0 119,9 112,2 21,1 55,6 15,0 7129,8 a/2 Hosszele 1,72 0,07 0,00 119,9 119,8 112,1 21,1 55,6 15,0 7129,8 a/3 Könyökido 1,72 0,83 0,00 119,8 119,6 111,9 21,1 55,6 15,0 7129,8 a/4 Hosszele 1,72 0,06 0,00 119,6 119,4 111,7 21,1 55,6 15,0 7129,8 b/1 Hosszele 1,71 0,34 53,49 119,4 118,0 105,2 24,1 55,6 15,0 7129,8 b/2 Hosszele 1,71 0,23 35,40 118,0 116,8 99,5-10,8 55,6-15,0 7129,8 Egyesítési pontok eredényei: w1 ζ13 P13 w2 ζ23 P23 w3 A - - 0,00 1,72 0,60 1,15 1,72 nyári állapot (in) variáció (depressziós égésterék elvezető nyoás feltételek ellenőrzése) Kéény nyugali nyoása: P H = 48,69 Pa Kéény ellenállása: P R = 0,57 Pa Szélnyoás: P L = 0,00 Pa Depresszió a belépési ponton: P Z = 48,12 Pa P H - P R - P L Tüzelőberendezés huzatigénye: P W = 0,00 Pa Levegő bevezetés huzatigénye: P B = 4,00 Pa Összekötőele ellenállása: P FV = 3,69 Pa Szükséges depresszió a belépési ponton: P Ze = 7,69 Pa P W + P FV + P B A PZ >= PZe nyoásfeltétel TELJESÜL. A PZ >= PB nyoásfeltétel TELJESÜL. Égésterék áralástechnikai biztonsági tényező: S E = 1,5 Frisslevegő áralástechnikai biztonsági tényező: S EB = 1,2 Ne állandósult hőérsékletek iatti ódosító tényező: S H = 0,5 Légköri nyoás: p L = Pa Külső levegő hőérséklete: t L = 32 C Külső levegő relatív páratartala: ϕ L = 60 % CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.

22 KÉMÉNY HIDRAULIKAI MÉRETEZÉSE 11 Tüzelőberendezések eredényei: Terhelési ód NL Wc n nc PB PW 1 LÁNG MEGATHERM HG-20/20-240T Miniális teljesítény 7130, ,000-1,20 1,20 4,00 0,00 Szakaszok eredényei: Szakasz index w PR PH te to tio tee tsp tu a/1 Áteneti ido 1,72 1,58 0,00 120,0 119,9 107,9 41,6 55,6 32,0 7129,8 a/2 Hosszele 1,72 0,07 0,00 119,9 119,6 107,6 41,6 55,6 32,0 7129,8 a/3 Könyökido 1,72 0,83 0,00 119,6 119,3 107,4 41,5 55,6 32,0 7129,8 a/4 Hosszele 1,72 0,06 0,00 119,3 119,1 107,2 41,5 55,6 32,0 7129,8 b/1 Hosszele 1,71 0,34 29,40 119,1 117,0 98,2 45,5 55,6 32,0 7129,8 b/2 Hosszele 1,70 0,22 19,29 117,0 115,6 96,2 36,8 55,6 32,0 7129,8 Egyesítési pontok eredényei: w1 ζ13 P13 w2 ζ23 P23 w3 A - - 0,00 1,72 0,60 1,15 1,72 A száítás az MSZ EN és MSZ EN szerint készült.... aláírás CHM-BAU kéényéretező progra 2.47 ( ) Copyright Bausoft Pécsvárad Kft.
