Kádár Zsolt, Technikai tanácsadó. Cisco Unified Communications updates

Átírás

1 Kádár Zsolt, Technikai tanácsadó Cisco Unified updates

2 Cisco Unified termékportfolió Endpoints Cisco Unified IP Phones Wireless IP Phones Unified IP Phone 7985 Unified Personal Communicator IP Communicator Dual Mode Phones Applications Cisco Unity Messaging Unified MeetingPlace Conferencing Unified Customer Contact Unified Video Advantage Unified Workspace Licensing Unified CRM Connectors Mobile Communicator Services g Smart Business System Manager Express Cisco Unified Presence Manager Bus Edition Manager Infrastructur e Routing Switching V Voice Gateway UMG Messaging Gateway QoS CUBE Session Border Control Security

3 Cisco Unified Termékportfolió -tartalom Endpoints Cisco Unified IP Phones Wireless IP Phones Unified IP Phone 7985 Unified Personal Communicator IP Communicator Dual Mode Phones Applications Cisco Unity Messaging Unified MeetingPlace Conferencing Unified Customer Contact Unified Video Advantage Unified Workspace Licensing Unified CRM Connectors Mobile Communicator Services g Smart Business System Manager Express Cisco Unified Presence Manager Bus Edition Manager Infrastructure Routing Switching V Voice Gateway UMG Messaging Gateway QoS CUBE Session Border Control Security

4 Cisco Unified Manager 6.1 Endpoints Cisco Unified IP Phones Wireless IP Phones Unified IP Phone 7985 Unified Personal Communicator IP Communicator Dual Mode Phones Applications Cisco Unity Messaging Unified MeetingPlace Conferencing Unified Customer Contact Unified Video Advantage Unified Workspace Licensing Unified CRM Connectors Mobile Communicator Services g Smart Business System Manager Express Cisco Unified Presence Manager Bus Edition Manager Infrastructure Routing Switching V Voice Gateway UMG Messaging Gateway QoS CUBE Session Border Control Security

5 Cisco Unified Manager -Roadmap Callmanager névváltoztatás: Unified Manager Callmanager Hanghívás IP alapú tárcsahang a telefonoknak Unified Manager Hang Videó Jelenlét Telepresence Együttműködés

6 Cisco Unified Manager -Roadmap MeetingPlace - Collaboration IPICS Unified Mobile Communicator MOC UC Manager cluster Unity Telepresence

7 Cisco Unified Manager -Roadmap CUCM verziók és frissítési lehetőségek CUCM 3.X 3.3(5) CUCM 4.X 4.1(3) 4.2(3) 4.3(1) CUCM 5.X 5.1(2) 5.1(3) CUCM 6.X 6.1(1) 7.0(1)

8 Cisco Unified Manager -Roadmap CUCM verziók és frissítési lehetőségek CUCM 3.X 3.3(5) CUCM 4.X 4.1(3) 4.2(3) 4.3(1) CUCM 5.X 5.1(2) 5.1(3) CUCM 6.X 6.1(1) 7.0(1)

9 Cisco Unified Manager -Roadmap CUCM verziók és frissítési lehetőségek CUCM 3.X X 3.3(5) CUCM 4.X X 4.1(3) 4.2(3) 4.3(1) CUCM 5.X 5.1(2) 5.1(3) CUCM 6.X 6.1(1) 7.0(1)

10 Cisco Unified Manager -Roadmap A jövőkép: OS független CUCM multi-platform támogatás CUCM 3.x 4.2(x) CUCM 4.3(x) CUCM 7.x or Appliance CUCM 5.x 6.x Appliance

11 CUCM 6.1(1a) Cisco Unified Manager release 6.1 A Cisco Unified Manager 6.1-es verziójatovábbi innovatív szolgáltatásokkal bővíti az előző verziókban rejlő lehetőségeket. Cisco Unified Manager 6.1 két új szolgáltatással segíti a munkatársak együttműködését. Az első a Join Across Lines szolgáltatás, ahol is lehetőség van több vonali gombon át konferenciahívásokat, illetve résztvevőket összekapcsolni, a második a Single Button Barge, amivel az arra jogosultak egy gombnyomással belehallgatnak egy másik telefonon zajlóbeszélgetésbe.

12 CUCM 6.1(1a) Cisco Unified Manager release 6.1 Teljes szolgáltatás-csomag minden felhasználó részére Kiterjedt protokoll támogatás SIP, H.323, MGCP és SCCP Hang és Videóhívás DND, Intercom, Audio MWI A as Firmware-től LLDP-MED támogatás 7937G és 3911 telefonok 1861 ISR router támogatás titkosított konferenciahívás Csendes belehallgatási és hangrögzítési lehetőség Integrált Cisco Unified Mobilityszoftver Egy számos elérhetőség (Single number reach SNR) Megnövelt rugalmasság fejlett adatbázis megoldások hardver- vagy hálózati hiba esetére

13 CUCM 6.1(1a) Cisco Unified Manager release 6.1 A Cisco Security Agent 5.2 része a Cisco Unified Manager 6.1 csomagnak, ami a hálózati támadásoktól hivatott megvédeni a rendszert. A Cisco Security Agent biztosítja a fenyegetésekkel szembeni védelmet szerver és szolgáltatás oldalon is. Secure Unified

14 Cisco Unified Manager Business Edition Endpoints Cisco Unified IP Phones Wireless IP Phones Unified IP Phone 7985 Unified Personal Communicator IP Communicator Dual Mode Phones Applications Cisco Unity Messaging Unified MeetingPlace Conferencing Unified Customer Contact Unified Video Advantage Unified Workspace Licensing Unified CRM Connectors Mobile Communicator Services g Smart Business System Manager Express Cisco Unified Presence Manager Bus Edition Manager Infrastructure Routing Switching V Voice Gateway UMG Messaging Gateway QoS CUBE Session Border Control Security

15 CUCM-BE Cisco Unified Manager Business Edition A fős vállalkozások részére kifejlesztett szoftver-és hardver együttes Cisco Unified Manager, Cisco Unified Mobility, és Cisco Unity Connection Rugalmasan képes követni a cég növekedését Egy vagy több telephelyes centralizált modell Migrációs lehetőségek Használható a teljes Cisco kommunikációs portfólióval

16 CUCM-BE Cisco Unified Manager Business Edition Új szerver hardver termékhez - MCS-7828 Intel Dual-Core Xeon 2.13-GHz processor with a 1060-MHz front side bus (FSB) and 2 MB of Layer 2 cache 6-GB PC double-data-rate 2 (DDR2) Error Checking and Correcting (ECC) memory Two 250-GB cold-swap serial advanced technology attachment (SATA) hard disk drives configured with Redundant Array of Independent Disks (RAID) 1 Dual-port Gigabit Ethernet controller (embedded) Quick-deployment third-party rail kit A szerver előre telepített OS és CUCM-BE szoftverrel van ellátva, szinte az IP cím és a domain-név megadása után használatba vehető.

17 CUCM-BE Cisco Unified Manager Business Edition A Cisco Unified Manager Business Edition a következő komponenseket tartalmazza: Cisco Unified Manager 6.0 integrált mobilitási szolgáltatással Cisco Unity Connection 2.0 Cisco MCS 7828 Media Convergence Server A Cisco Unified Manager Business Edition, a Cisco Linux alapú appliance modelljére épül. A Cisco Unified Mobility (korábban Cisco Unified Mobile Connect) funkciók lehetővé teszik a dolgozók mobilitását. Ugyanazon a hívószámon akár 4 telefon is csöröghet, IP és mobiltelefon vegyesen. A Cisco Unified Manager szintén támogatja dual-mode telefonokat, melyek lehetővé teszik, hogy a megfelelő mobiltelefonokkal WIFI-Mobil roaming-ot valósítsunk meg, akár hívás közben is. Cisco Unified Manager Business Edition csak és kizárólag acisco MCS 7828 szerveren működik.

18 Cisco Unified Új telefonok Endpoints Cisco Unified IP Phones Wireless IP Phones Unified IP Phone 7985 Unified Personal Communicator IP Communicator Dual Mode Phones Applications Cisco Unity Messaging Unified MeetingPlace Conferencing Unified Customer Contact Unified Video Advantage Unified Workspace Licensing Unified CRM Connectors Mobile Communicator Services g Smart Business System Manager Express Cisco Unified Presence Manager Bus Edition Manager Infrastructure Routing Switching V Voice Gateway UMG Messaging Gateway QoS CUBE Session Border Control Security

19 Cisco Unified Új telefonok 7975G Wideband (G.722) & ilbc TFT Color display (touch) KEM support GigE ports Nav button Roadmap Hkswitch Control 7965G Wideband (G.722) & ilbc TFT Color display KEM support GigE ports Nav button Roadmap Hkswitch Control 7945G Wideband (G.722) & ilbc TFT Color display GigE ports Nav button Roadmap Hkswitch Control 7962G Wideband (G.722) & ilbc Hi-Res grayscale KEM support Roadmap Hkswitch Control Wideband (G.722) & ilbc Hi-Res grayscale Roadmap Hkswitch Control 7942G

20 Cisco Unified Új telefonok Folyamatban a teljes funkcionalitásbeli egyenlőség CUCM 6.x CUCM 7.x SCCP SIP SCCP SIP

21 Cisco Unified Új telefonok Fontos cél volt a felhasználói élmény fokozása G ilbc Azinternet Low Bitrate Codec (ilbc) szabványos, nagy komplexitásúhang kodek, mely lehetővéteszi a robusztus hangátvitelt IP hálózatokon. Az ilbc kodek beépített hibajavító algoritmusa lehetővéteszi, hogy nagy csomagvesztésű hálózatokon is képesek legyünk kommunikálni. Navigációs és felhasználói felület fejlesztések

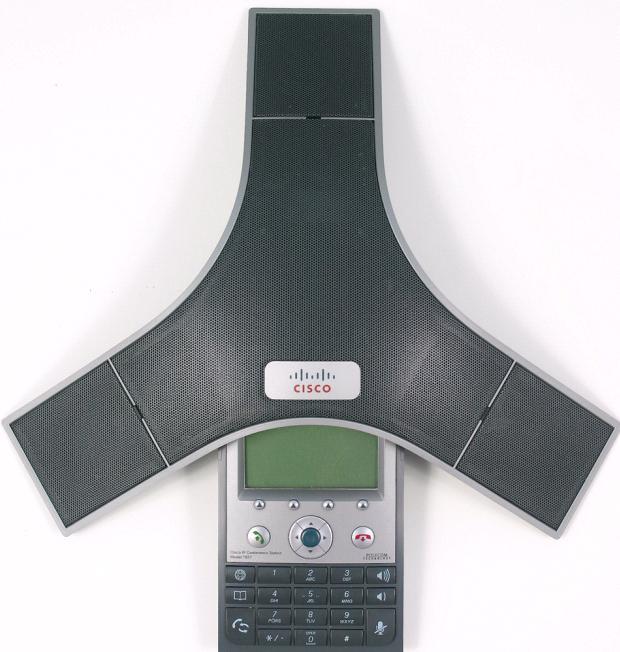

22 Cisco Unified Új telefonok 7937G Conference Station Új stílus, a korábbi 79XX-es széria színvilágában IEEE 802.3af POE támogatás vagy Cisco Power Cube 3táp A külső mikrofonokkal akár egy 9x12m-es terem is behangosítható Opcionális mikrofon kit Wireless mikrofon kit támogatás G.722 Wideband támogatás XML szolgáltatások

23 Cisco Unified Új telefonok Cisco 3911 Basic SIP Phone Költséghatékony, belépő szintű készülék Alapvető szolgáltatások (Hold, Redial, Transfer, Conference, speakerphone, mute, voic ) Egy vonalas kiépítés Nincs belső switch Full duplex kihangosíthatóság Csak 802.3af POE (nincs Cisco ILP) Nem támogatja a hangátviteli biztonsági funkciókat

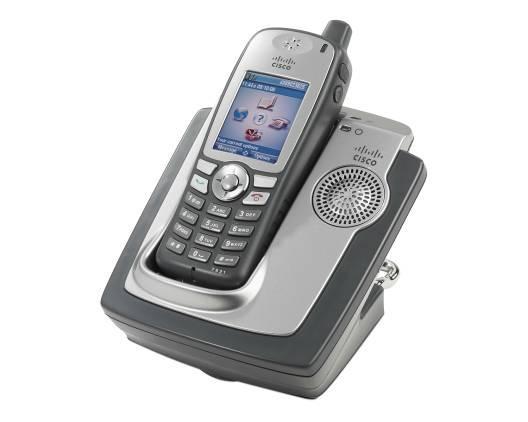

24 Cisco Unified Új telefonok Cisco 7921G ver 1.1 G.722 & ilbc kodek támogatás Wireless biztonsági opciók (802.1x, LEAP, PEAP MS-CHAPv2, EAP-FAST, EAP-TLS, WPA 1&2, Personal&Enterprise, CCKM, bit WEP, TKIP, MIC, AES) QoS riport hívásonként SRTP és TLS támogatás Csak SCCP protokoll Asztali töltő kihangosítófunkcióval

25 Cisco Unified Border Element (CUBE) Endpoints Cisco Unified IP Phones Wireless IP Phones Unified IP Phone 7985 Unified Personal Communicator IP Communicator Dual Mode Phones Applications Cisco Unity Messaging Unified MeetingPlace Conferencing Unified Customer Contact Unified Video Advantage Unified Workspace Licensing Unified CRM Connectors Mobile Communicator Services g Smart Business System Manager Express Cisco Unified Presence Manager Bus Edition Manager Infrastructure Routing Switching V Voice Gateway UMG Messaging Gateway QoS CUBE Session Border Control Security

26 Cisco Unified Border Element (CUBE) Erősen ajánlott PSTN irányú SIP trönk bevezetése esetén Együtt használható a többi gateway funkcióval (MTP, SRST, TDM GW, stb.) Call Counting Demarcation Call Admission Control IP SLA H323 to SIP SIP to SIP SIP Profiles and Variants Cisco Unified Border Element Troubleshooting Billing Topology Hiding Integrated with IOS FW RTP Media Validation Signaling protection Interworking Security

27 Cisco Unified Border Element (CUBE) Cisco Session Border Controller Portfolio Platform támogatás A Cisco Unified Border Element a routerek operációs rendszerének (IOS) része 2600XM 2800 ISR 3700 ISR 3800 ISR 7200 VXR 7301 AS5400XM 7200 VXR NPE-G2 XR12000 CUBE szolgáltatások IP-to-IP hívások TDM hanghívások Gatekeeper kapcsolat Routing Kapacitás

28 Cisco Unified Border Element (CUBE) Architektúra Back-to-Back User Agent (SIP)vagyBack-to-Back H.323 Gatewayfunkcionalitás Aktív részese a hívásnak, mind a jelzés-, mind médiatovábbításban A jelzésrendszer terminálásra és értelmezésre kerül, majd egy újabb hívás indul, a másik oldal hívási paramétereinek felhasználásával A médiatovábbítás két módon történhet: Media Flow-Through (média-átemelés) Media Flow-Around (média-elkerülés) DSP erőforrás bevonása csak eltérő kodekek esetén szükséges. Media Flow-Through Media Flow-Around Jelzés Media (RTP)

29 Cisco Unified Border Element (CUBE) Szolgáltatások: Topológia elrejtés és NAT/FW áthaladás Interworking SIP és H.323 között Titkosítás mindkét hívási ágon (jelzés és média szinten is) A CUBE támogatja a szabványos SIP és H.323-as authentikációs algoritmusokat Állomásnév validációsip végpontok esetén Fax és modem hívás támogatás (T.38, pass-through, cisco-relay) DTMF interworking A CUBE támogat 7 hagyományosan használt DTMF metódust22 DTMF együttműködési megoldást DSPerőforrás bevonása csak voice inband<->rfc 2833 DTMF konverzióesetén szükséges Különböző hang-és videókodekek támogatása, illetve szűrése Média transzkódolás Call Admission Control a következők alapján: total calls, CPU, memory, RSVP, IP call capacity TOS bitek átfestése (DSCP) Számlázási információbiztosítása Radius VSA, vagy syslog segítségével Redundancia (HSRP, GK, DNS srv)

30 Kádár Zsolt, Technikai tanácsadó Köszönöm figyelmüket!
