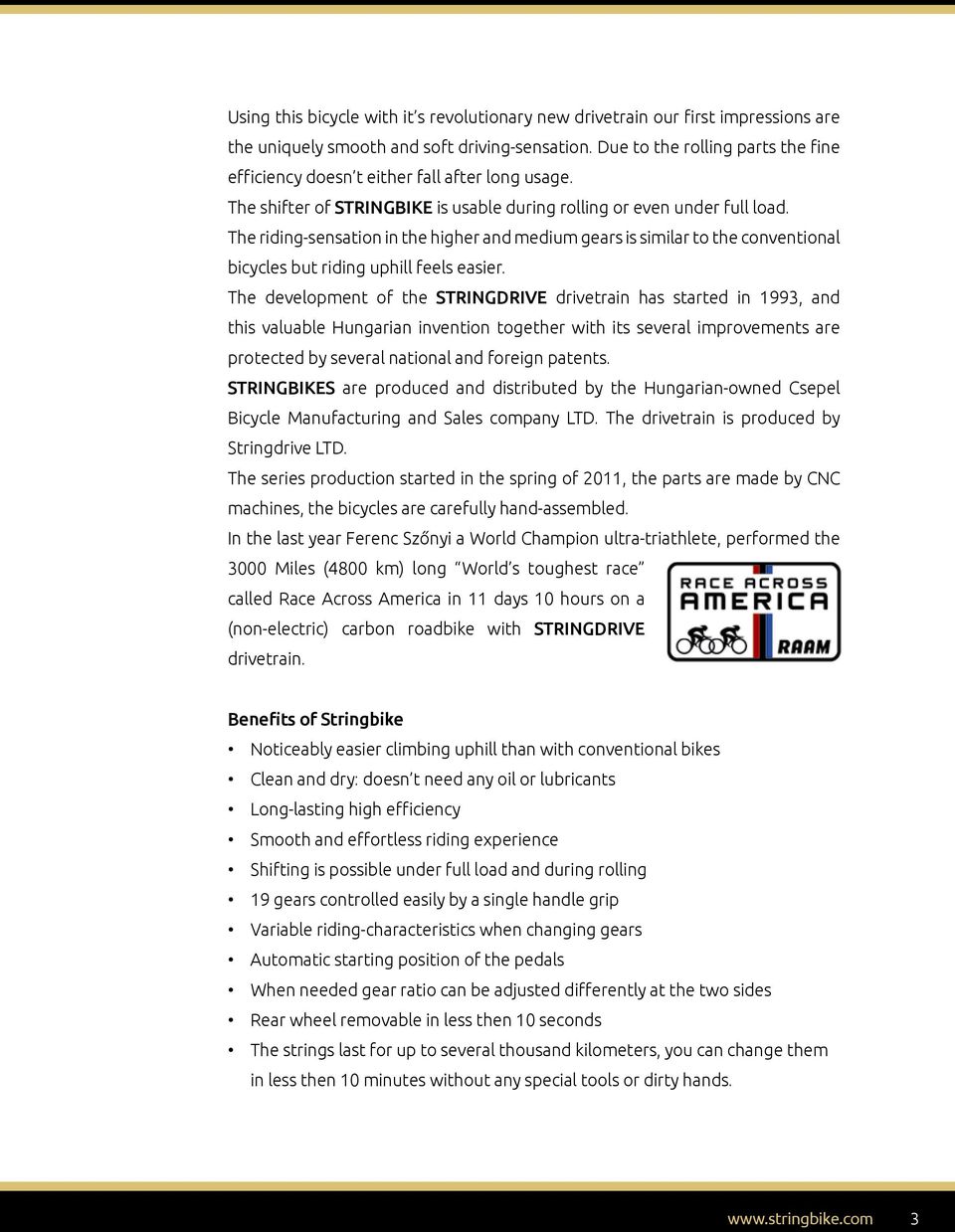

3 Using this bicycle with it s revolutionary new drivetrain our first impressions are the uniquely smooth and soft driving-sensation. Due to the rolling parts the fine efficiency doesn t either fall after long usage. The shifter of STRINGBIKE is usable during rolling or even under full load. The riding-sensation in the higher and medium gears is similar to the conventional bicycles but riding uphill feels easier. The development of the STRINGDRIVE drivetrain has started in 1993, and this valuable Hungarian invention together with its several improvements are protected by several national and foreign patents. STRINGBIKES are produced and distributed by the Hungarian-owned Csepel Bicycle Manufacturing and Sales company LTD. The drivetrain is produced by Stringdrive LTD. The series production started in the spring of 2011, the parts are made by CNC machines, the bicycles are carefully hand-assembled. In the last year Ferenc Szőnyi a World Champion ultra-triathlete, performed the 3000 Miles (4800 km) long World s toughest race called Race Across America in 11 days 10 hours on a (non-electric) carbon roadbike with STRINGDRIVE drivetrain. Benefits of Stringbike Noticeably easier climbing uphill than with conventional bikes Clean and dry: doesn t need any oil or lubricants Long-lasting high efficiency Smooth and effortless riding experience Shifting is possible under full load and during rolling 19 gears controlled easily by a single handle grip Variable riding-characteristics when changing gears Automatic starting position of the pedals When needed gear ratio can be adjusted differently at the two sides Rear wheel removable in less then 10 seconds The strings last for up to several thousand kilometers, you can change them in less then 10 minutes without any special tools or dirty hands. 3

4 4

5 A forradalmian új meghajtású kerékpár használata során első benyomásunk a páratlanul könnyű és puha hajtásérzet. A gördülő alkatrészeknek köszönhető kitűnő hatásfok hosszú használat során sem romlik. A STRINGBIKE váltója használható pedálozás nélkül, vagy akár teljes pedálterhelés alatt is. A hajtásérzet a magasabb és közepes áttételi tartományban a hagyományos kerékpárhoz hasonló, ugyanakkor hegymenetben a kerékpározást könnyebbnek érezzük. A STRINGDRIVE meghajtás fejlesztése 1993-ban kezdődött és ez a remek magyar találmány számos továbbfejlesztésével együtt széleskörű nemzetközi szabadalmi oltalom alatt áll. A STRINGBIKE kerékpárok gyártója és forgalmazója a magyar tulajdonban lévő Csepel Kerékpárgyártó és Forgalmazó Zrt, a hajtásrendszert a Stringdrive Kft gyártja. A sorozatgyártás 2011 tavaszán kezdődött, az alkatrészek CNC gépeken készülnek, a kerékpárokat gondos munkával, kézzel szereljük össze. Szőnyi Ferenc világbajnok ultratriatlonista a tavalyi évben STRINGDRIVE hajtású, carbon vázas (nem elektromos) kerékpárral 11 nap 10 óra alatt teljesítette a világ egyik legkeményebb versenyét, a 3000 mérföld (4800 km) hosszú Race Across America-t. A Stringbike előnyei Érezhetően könnyebb a hegymenet, mint hagyományos kerékpárral Tiszta és száraz: nem igényel olajozást vagy kenőanyagokat Sokáig tartó magas hatékonyság Sima és könnyű hajtásérzet A váltás lehetséges teljes terhelés és gurulás közben is 19 fokozat egyetlen markolatváltóval Áttétellel változó hajtás-karakterisztika Pedálok automatikus indítási helyzete Akár oldalanként különböző áttételek is beállíthatók A hátsó kerék kiszerelhető kevesebb, mint 10 másodperc alatt A kötél több ezer kilométert kibír, cseréje kevesebb, mint 10 percet alatt szerszám nélkül, tiszta kézzel elvégezhető. 5

6 Cross Colors Színek black, white fekete, fehér Frame sizes Vázméretek men férfi 47 cm/18,5 53 cm/21 lady női 48 cm/19 53 cm/21 Also avaliable with V-brakes. Elérhető V-fékes kivitelben is. Frame Váz Crankset Hajtómű Freewheel Szabadonfutó Crankset Hajtókar Bottom bracket Középcsapágy Strings Hajtókötél Shifter Marokváltó Forks Villa Front brake Első fék Rear brake Hátsó fék Stem Kormányszár Handlebars Kormány Headset Kormánycsapágy Front hub Első agy Rear hub Hátsó agy Rims Felni Spokes Küllő Tires Külsőgumi Tubes Belsőgumi Pedals Pedál Seatpost Nyeregszár Saddle Nyereg Guarantee on frame & drive train Garancia a vázra és a hajtóműre Retail price Fogyasztói ár Stringbike AL 6082 T6 Stringdrive Technology GMN sprag-type Stringdrive AL 7075, 175 mm Stringdrive sealed bearings HDPE Dyneema 3 mm diameter Stringdrive 19 gears Suntour NCX LO / CR 9 LO Magura HS-33 Firm-Tech Magura HS-33 IDM 31,8/120/6 AL 2014 T6 Flat bar 31,8/600 AL 2014 T6 Semi integrated Cartridge Shimano Deore 32h Stringdrive AL 7075, 32h Remerx Galactic 622x19 32h DT Champion Schwalbe Marathon Racer Schwalbe Cr-Mo axle / tengely, AL cage / keret 31,8X400 AL 6061 T6 Selle Royal Viper / Dardo 5 years 5 év 1600 EUR Ft 6

7 Trekking Colors Színek black, white fekete, fehér Frame sizes Vázméretek men férfi 47 cm/18,5 53 cm/21 lady női 48 cm/19 53 cm/21 Bicycles are equipped with lights, hub dynamo, mudguards and rear carrier. A kerékpárok fel vannak szerelve világítással, agydinamóval, sárvédővel és hátsó csomagtartóval. Frame Váz Crankset Hajtómű Freewheel Szabadonfutó Crankset Hajtókar Bottom bracket Középcsapágy Strings Hajtókötél Shifter Marokváltó Forks Villa Brakes Fékek Brake levers Fékkarok Stem Kormányszár Handlebars Kormány Headset Kormánycsapágy Front hub Első agy Rear hub Hátsó agy Rims Felni Spokes Küllő Tires Külsőgumi Tubes Belsőgumi Pedals Pedál Seatpost Nyeregszár Saddle Nyereg Guarantee on frame & drive train Garancia a vázra és a hajtóműre Retail price Fogyasztói ár Stringbike AL 6082 T6 Stringdrive Technology GMN sprag-type Stringdrive AL 7075, 175 mm Stringdrive sealed bearings HDPE Dyneema 3mm diameter Stringdrive 19 gears Suntour NCX LO / CR 9 LO Shimano BR-M422 Shimano Deore 31,8/120/6 AL 2014 T6 Flat bar 31,8/600 AL 2014 T6 Semi integrated Cartridge Shimano Deore 32h Stringdrive AL 7075, 32h Remerx Galactic 622x19 32h DT Champion Schwalbe Marathon Racer Schwalbe Cr-Mo axle tengely, AL cage keret 31,8X400 AL 6061 T6 Selle Royal Viper / Dardo 5 years 5 év 1600 EUR Ft 7

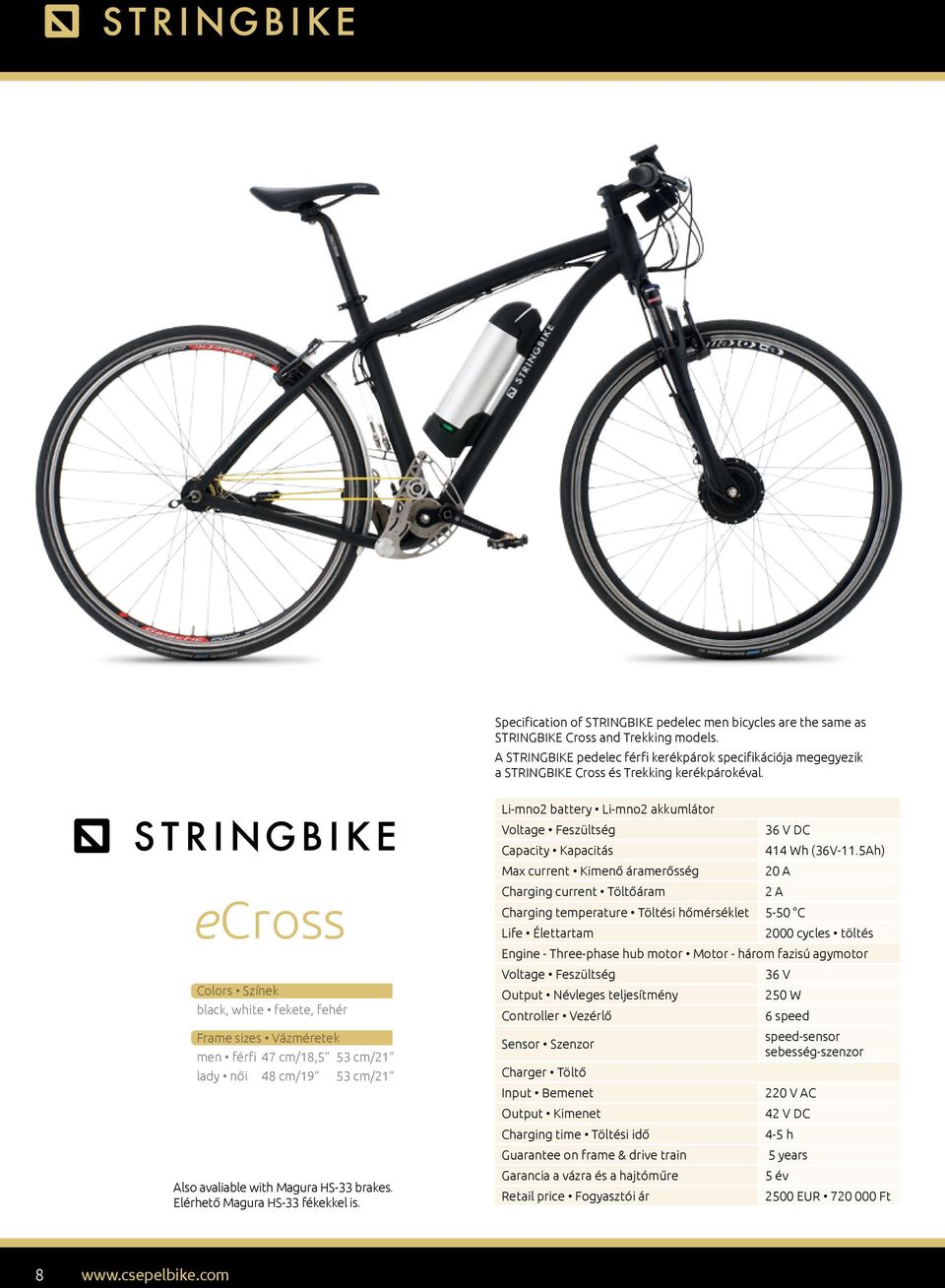

8 Specification of Stringbike pedelec men bicycles are the same as Stringbike Cross and Trekking models. A Stringbike pedelec férfi kerékpárok specifikációja megegyezik a Stringbike Cross és Trekking kerékpárokéval. ecross Colors Színek black, white fekete, fehér Frame sizes Vázméretek men férfi 47 cm/18,5 53 cm/21 lady női 48 cm/19 53 cm/21 Also avaliable with Magura HS-33 brakes. Elérhető Magura HS-33 fékekkel is. Li-mno2 battery Li-mno2 akkumlátor Voltage Feszültség 36 V DC Capacity Kapacitás 414 Wh (36V-11.5Ah) Max current Kimenő áramerősség 20 A Charging current Töltőáram 2 A Charging temperature Töltési hőmérséklet 5-50 C Life Élettartam 2000 cycles töltés Engine - Three-phase hub motor Motor - három fazisú agymotor Voltage Feszültség 36 V Output Névleges teljesítmény 250 W Controller Vezérlő 6 speed Sensor Szenzor speed-sensor sebesség-szenzor Charger Töltő Input Bemenet 220 V AC Output Kimenet 42 V DC Charging time Töltési idő 4-5 h Guarantee on frame & drive train 5 years Garancia a vázra és a hajtóműre 5 év Retail price Fogyasztói ár 2500 EUR Ft 8

9 Specification of Stringbike pedelec lady bicycles are the same as Stringbike Cross and Trekking models. A Stringbike pedelec női kerékpárok specifikációja megegyezik a Stringbike Cross és Trekking kerékpárokéval. etrekking Colors Színek black, white fekete, fehér Frame sizes Vázméretek men férfi 47 cm/18,5 53 cm/21 lady női 48 cm/19 53 cm/21 Also avaliable with Magura HS-33 brakes. Elérhető Magura HS-33 fékekkel is. Li-mno2 battery Li-mno2 akkumlátor Voltage Feszültség 36 V DC Capacity Kapacitás 360 Wh (36V-10Ah) Max current Kimenő áramerősség 20 A Charging current Töltőáram 2 A Charging temperature Töltési hőmérséklet 5-50 C Life Élettartam 2000 cycles töltés Engine - Three-phase hub motor Motor - három fazisú agymotor Voltage Feszültség 36 V Output Névleges teljesítmény 250 W Controller Vezérlő 6 speed Sensor Szenzor speed-sensor sebesség-szenzor Charger Töltő Input Bemenet 220 V AC Output Kimenet 42 V DC Charging time Töltési idő 4-5 h Guarantee on frame & drive train 5 years Garancia a vázra és a hajtóműre 5 év Retail price Fogyasztói ár 2500 EUR Ft Bicycles are equipped with lights, mudguards and rear carrier. A kerékpárok fel vannak szerelve világítással, sárvédővel és hátsó csomagtartóval. 9

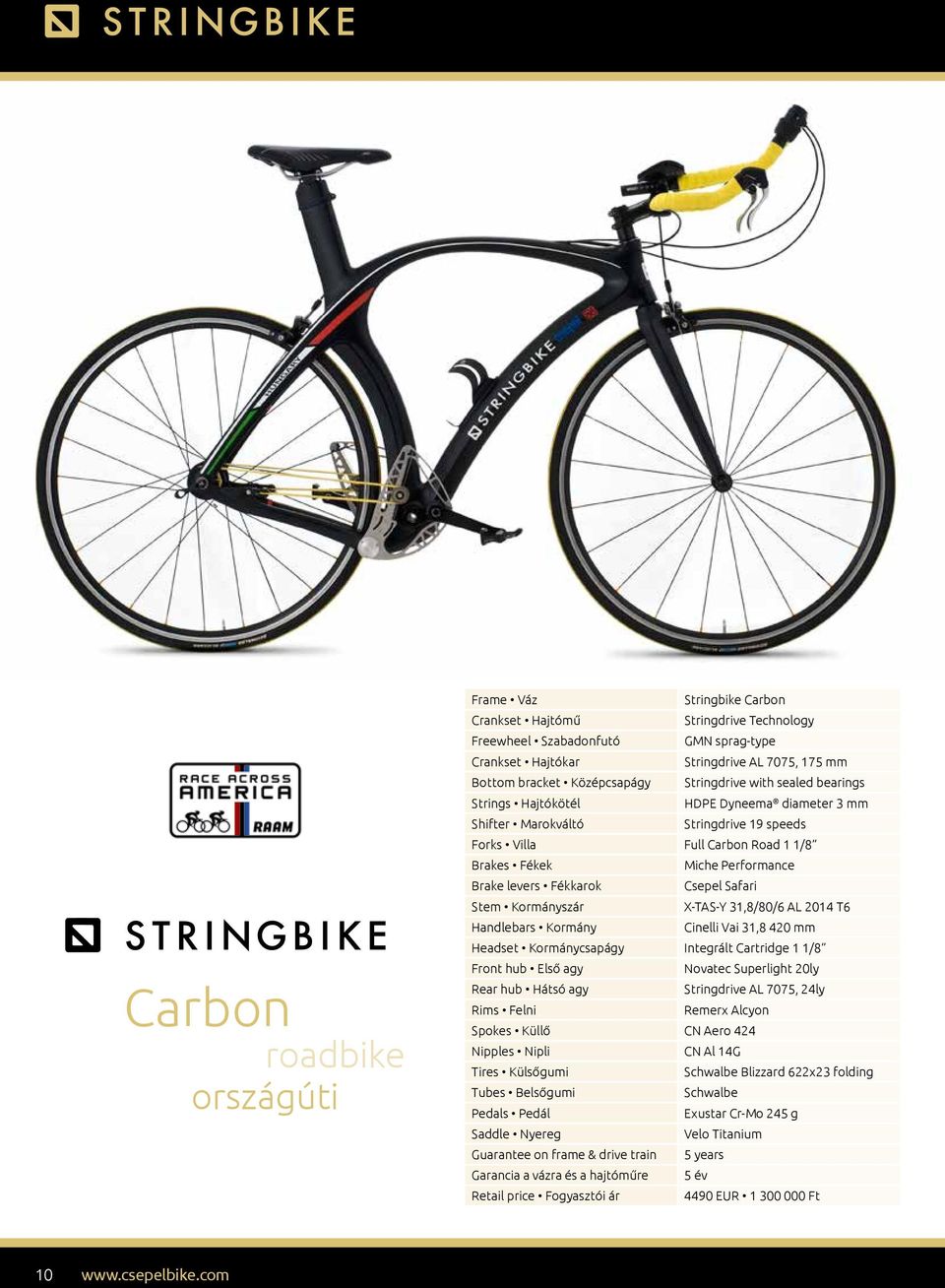

10 Carbon roadbike országúti Frame Váz Stringbike Carbon Crankset Hajtómű Stringdrive Technology Freewheel Szabadonfutó GMN sprag-type Crankset Hajtókar Stringdrive AL 7075, 175 mm Bottom bracket Középcsapágy Stringdrive with sealed bearings Strings Hajtókötél HDPE Dyneema diameter 3 mm Shifter Marokváltó Stringdrive 19 speeds Forks Villa Full Carbon Road 1 1/8 Brakes Fékek Miche Performance Brake levers Fékkarok Csepel Safari Stem Kormányszár X-TAS-Y 31,8/80/6 AL 2014 T6 Handlebars Kormány Cinelli Vai 31,8 420 mm Headset Kormánycsapágy Integrált Cartridge 1 1/8 Front hub Első agy Novatec Superlight 20ly Rear hub Hátsó agy Stringdrive AL 7075, 24ly Rims Felni Remerx Alcyon Spokes Küllő CN Aero 424 Nipples Nipli CN Al 14G Tires Külsőgumi Schwalbe Blizzard 622x23 folding Tubes Belsőgumi Schwalbe Pedals Pedál Exustar Cr-Mo 245 g Saddle Nyereg Velo Titanium Guarantee on frame & drive train 5 years Garancia a vázra és a hajtóműre 5 év Retail price Fogyasztói ár 4490 EUR Ft 10

11 29er Magura Colors Színek black, white fekete, fehér Frame sizes Vázméretek men férfi 47 cm/18,5 53 cm/21 lady női 48 cm/19 53 cm/21 Also avaliable with Magura HS-33 brakes. Elérhető Magura HS-33 fékekkel is. Frame Váz Stringbike AL 6082 T6 Crankset Hajtómű Stringdrive Technology Freewheel Szabadonfutó GMN sprag-type Crankset Hajtókar Stringdrive AL 7075, 175 mm Bottom bracket Középcsapágy Stringdrive sealed bearings Strings Hajtókötél HDPE Dyneema 3mm diameter Shifter Marokváltó Stringdrive 19 gears Forks Villa Suntour NCX LO / CR 9 LO Front brake Első fék Magura HS-33 Firm-Tech Rear brake Hátsó fék Magura HS-33 IDM Stem Kormányszár 31,8/120/6 AL 2014 T6 Handlebars Kormány Flat bar 31,8/600 AL 2014 T6 Headset Kormánycsapágy Semi integrated Cartridge Front hub Első agy Shimano Deore 32h Rear hub Hátsó agy Stringdrive AL 7075, 32h Rims Felni Remerx Galactic 622x19 32h Spokes Küllő DT Champion Tires Külsőgumi Schwalbe Racing R. or Kenda Small B. Tubes Belsőgumi Schwalbe Pedals Pedál Cr-Mo axle tengely, AL cage keret Seatpost Nyeregszár 31,8X400 AL 6061 T6 Saddle Nyereg Selle Royal Viper Guarantee on frame & drive train 5 years Garancia a vázra és a hajtóműre 5 év Retail price Fogyasztói ár 1650 EUR Ft 11

12 A Stringbike kerékpárok gyártója és forgalmazója: Csepel Kerékpárgyártó és Forgalmazó Zrt Budapest, Duna lejáró
