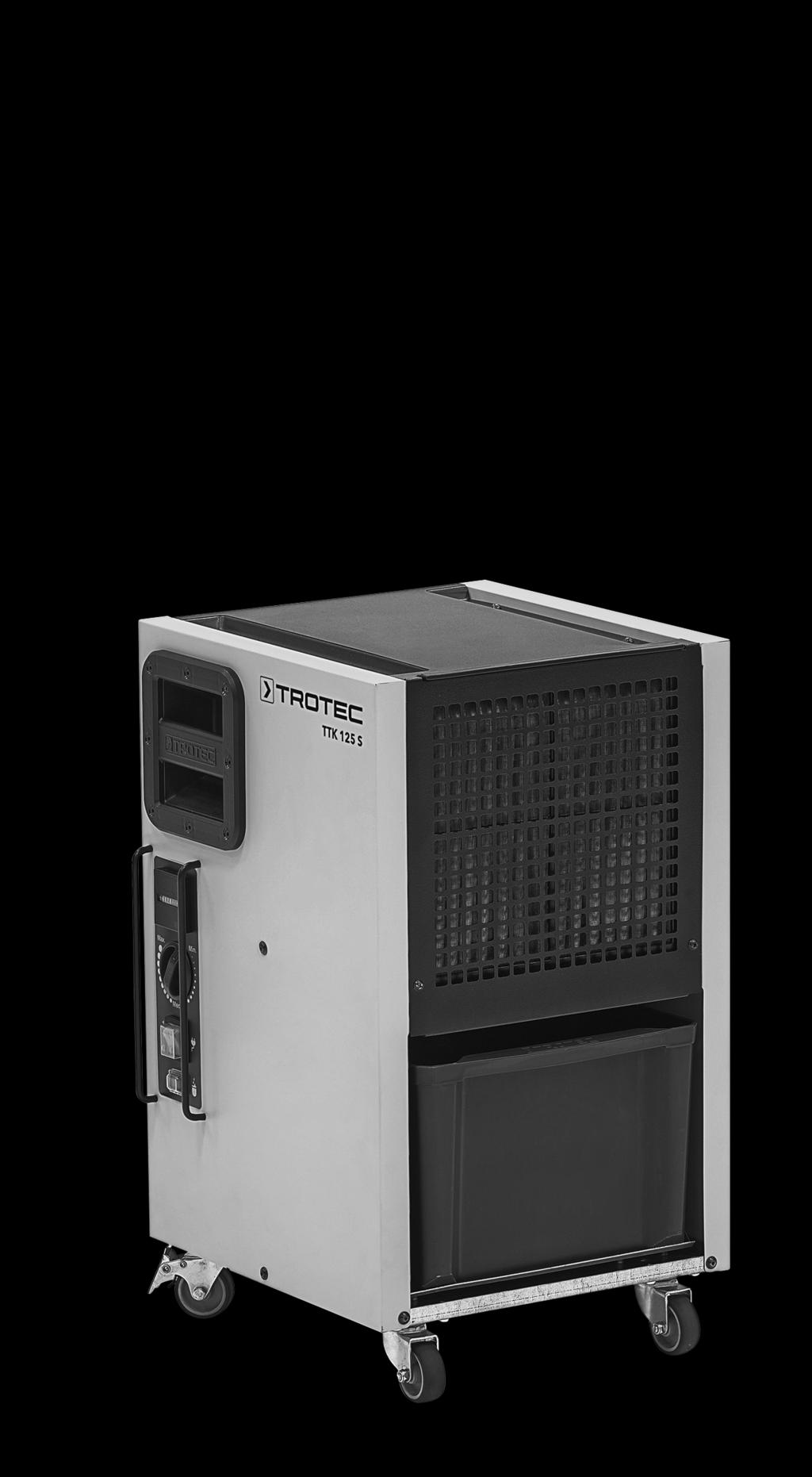

TTK 125 S KEZELÉSI ÚTMUTATÓ PÁRÁTLANÍTÓ TRT-BA-TTK125S-TC-003-HU

Átírás

1 TTK 125 S HU KEZELÉSI ÚTMUTATÓ PÁRÁTLANÍTÓ TRT-BA-TTK125S-TC-003-HU

2 Tartalomjegyzék Tudnivalók a kezelési útmutatóhoz... 1 A kezelési útmutatót az aktuális megfogalmazásban és az EUmegfelelőségi nyilatkozatot a következő linkről tudja letölteni: Biztonság... 1 Információk a készülékről... 3 TTK 125 S Szállítás és tárolás... 4 Kezelés... 5 Hibák és zavarok... 9 Karbantartás Műszaki függelék Ártalmatlanítás Tudnivalók a kezelési útmutatóhoz Jelképek Figyelmeztetés villamos feszültségre Ez a jelkép arra hívja fel a figyelmet, hogy villamos feszültség miatt személyek életét és egészségét fenyegető veszélyek állnak fenn. Figyelmeztetés Ez a figyelmeztetés közepes kockázati fokú veszélyeztetést jelöl, aminek - ha nem hárítja el - halálos kimenetelű vagy súlyos személyi sérülés lehet a következménye. Vigyázat Ez a figyelmeztetés alacsony kockázati fokú veszélyeztetést jelöl, aminek - ha nem hárítja el - csekély vagy mérsékelt személyi sérülés lehet a következménye. Értesítés Ez a figyelmeztetés fontos információkra (pl. anyagi károkra) hívja fel a figyelmet, de nem utal veszélyeztetésekre. Infó Az ezzel a jelképpel megjelölt hivatkozások segítik Önt tevékenységeinek gyors és biztos végrehajtásában. Tartsa be az utasítást Az ezzel a jelképpel megjelölt hivatkozások arra hívják fel a figyelmet, hogy figyelembe kell venni a kezelési útmutatót. Biztonság Olvassa el gondosan ezt az útmutatót a készülék üzembe helyezése / használata előtt és tartsa az útmutatót mindig a felállítási hely közvetlen közelében, ill. a készüléken! Figyelmeztetés Olvasson el minden biztonságtechnikai útmutatót és utasítást. A biztonságtechnikai útmutató és utasítások betartásánál elkövetett mulasztások áramütést, tűzet és/vagy súlyos sérülést okozhatnak. Őrizze meg a biztonságtechnikai útmutatót és utasítást a későbbiekre is. A készüléket akkor használhatják gyermekek 8 éves kortól, valamint csökkent fizikai, szenzorikus vagy mentális képességű vagy tapasztalattal és/vagy tudással nem rendelkező személyek, ha felügyelet alatt vannak, vagy a készülék biztonságos használatáról oktatást kaptak és a használatból eredő veszélyeket megértették. Gyermekeknek nem szabad játszani a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül. Ne üzemeltesse a készüléket robbanásveszélyes helyiségekben. Ne üzemeltesse a készüléket agresszív atmoszférában. Állítsa fel a készüléket függőlegesen és stabilan. Nedves tisztítás után hagyja megszáradni a készüléket. Ne üzemeltesse azt vizes állapotban. Ne üzemeltesse kezelje a készüléket nedves vagy vizes kézzel. Ne tegye ki a készüléket közvetlen vízsugárnak. Ne dugjon soha tárgyakat vagy végtagokat a készülékbe. Üzem közben ne takarja le a készüléken és ne szállítsa. Ne üljön rá a készülékre. A készülék nem játék. Gyermekeket és állatokat tartson távol tőle. Csak felügyelet alatt használja a készüléket. 1 Kezelési útmutató párátlanító TTK 125 S HU

3 Ellenőrizze minden használat előtt a készüléket, annak tartozékait és csatlakozórészeit, hogy vannak-e sérülések rajtuk. Ne használjon meghibásodott készüléket vagy alkatrészeket. Gondoskodjon arról, hogy minden, a készüléken kívül található villamos kábel védve legyen a sérülésektől (pl. állatoktól). Ne használja soha a készüléket, ha a villamos kábel vagy a hálózati csatlakozó sérült! A hálózati csatlakozásnak meg kell felelnie a Műszaki adatok előírásainak. Dugja a hálózati csatlakozódugót szabályszerűen biztosított dugaszolóaljzatba. Válasszon hosszabbítót a hálózati csatlakozókábelhez a készülék teljesítményigénye, a kábelhosszúság és a felhasználási cél figyelembe vételével. A hosszabbítókábelt tekerje teljesen le. Kerülje az elektromos túlterhelést. Karbantartási, ápolási vagy javítási munkák előtt úgy húzza ki a hálózati csatlakozókábelt a dugaszolóaljzatból., hogy a csatlakozódugónál fogja meg. Kapcsolja ki a készüléket és távolítsa el a hálózati csatlakozókábelt a dugaszolóaljzatból, ha nem használja a készüléket. Ne használja soha a készüléket, ha sérülést állapít meg a hálózati csatlakozódugón vagy -kábelen. Ha megsérül a készülék hálózati csatlakozóvezetéke, veszélyek elkerülése érdekében a gyártóval vagy vevőszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni. A meghibásodott hálózati csatlakozókábelek komoly veszélyt jelentenek az egészségre! A készülék felállításakor tartsa be a minimális távolságot falaktól és tárgyaktól, valamint a tárolási és üzemeltetési feltételeket, a "Műszaki adatok" fejezet szerint. Biztosítsa, hogy a levegő belépése és kilépése szabad legyen. Biztosítsa, hogy a beszívás oldala szennyeződésektől és laza tárgyaktól mindig mentes legyen. A készüléket kizárólag álló helyzetben és kiürített kondenzvíztartállyal, ill. leeresztő tömlővel szállítsa. Tárolás vagy szállítás előtt ürítse le az összegyűlt kondenzvizet. Ne igyon belőle. Egészségi veszély áll fenn! Rendeltetésszerű használat A TTK 125 S készüléket kizárólag helyiség szárítására és párátlanítására használja (pl. csőtörés vagy áradás okozta vízkárok után), a műszaki adatok betartásával. A rendeltetésszerű használathoz tartozik: a szárítás és párátlanítás lakó-, háló-, tusoló- vagy pincehelyiségekben mosókonyhában, hétvégi házban, lakókocsiban, hajón az állandó szárazon tartás: raktárakban, archívumokban, laboratóriumokban fürdő-, mosdó- és öltözőhelyiségekben stb. Rendeltetésellenes használat Ne állítsa a készüléket elárasztott aljzatra. Ne használja a készüléket a szabadban. Ne helyezzen tárgyakat, pl. vizes ruhadarabokat, száradni a készülékre. A készülék önhatalmú szerkezeti megváltoztatása, a rá- és átépítés tilos. Személyi képesítés Azoknak a személyeknek, akik ezt a készüléket használják: tudatában kell lenniük azoknak a veszélyeknek, amelyek elektromos készülékekkel nedves környezetben végzett munka során keletkeznek. el kellett olvasniuk és meg kellett érteniük a kezelési útmutatót, különösen a biztonságra vonatkozó fejezetet. Csak hűtő- és klímatechnikai szaküzemek vagy a Trotec végezhetnek el olyan karbantartási tevékenységet, amelyhez a készülékház felnyitása szükséges. HU Kezelési útmutató párátlanító TTK 125 S 2

4 Egyéb veszélyek Figyelmeztetés villamos feszültségre Csak meghatalmazott szaküzem végezhet munkát az elektromos alkatrészeken! Figyelmeztetés villamos feszültségre A készüléken végzett minden munka előtt távolítsa el a hálózati csatlakozódugót a dugaszolóaljzatból! Úgy húzza ki a hálózati csatlakozókábelt a dugaszolóaljzatból, hogy a csatlakozódugónál fogja meg. Figyelmeztetés A készülék veszélyt jelenthet, ha nem betanított személyek szakszerűtlenül vagy nem a rendeltetésének megfelelően használják! Vegye figyelembe a személyi képesítéseket! Figyelmeztetés A készülék nem játékszer és gyermekek kezébe nem való. Figyelmeztetés Fulladásveszély! Ne hagyja a csomagolóanyagot gondatlanul szanaszét heverni. Gyermekek kezében veszélyes játékszerré változhat. Értesítés Ne üzemeltesse a készüléket levegőszűrő behelyezése nélkül! Levegőszűrő nélkül erősen elszennyeződik a készülék belseje, ezáltal csökkenhet a teljesítmény és a készülék rongálódhat. Magatartás vészhelyzetben 1. Kapcsolja ki a készüléket. 2. Vészhelyzetben áramtalanítsa a készüléket. Úgy húzza ki a csatlakozókábelt a dugaszoló aljzatból, hogy a csatlakozódugónál fogja meg. 3. Meghibásodott készüléket ne csatlakoztasson ismét a hálózatra. Információk a készülékről Készülékleírás A készülék a kondenzáció elve segítségével helyiségek automatikus párátlanításáról gondoskodik. A ventilátor a levegőbeengedés (1) nyílásán szívja be a helyiség nedves levegőjét, a levegőszűrőn (9), az elpárologtatón és a mögötte lévő kondenzátoron keresztül. A hideg elpárologtatón a nedves levegő lehűl. A levegőben lévő vízpára kondenzátum, ill. dér formájában lecsapódik az elpárologtató lamelláin. A kondenzátoron a párátlanított, lehűlt levegő ismét felmelegszik és a helyiség-hőmérsékletnél kb. 5 C-szal magasabb hőmérsékleten lép ismét ki. Az így feldolgozott, szárazabb levegő újra elkeveredik a helyiség levegőjével. A helyiség levegőjének a készüléken keresztül folyó, állandó keringése miatt csökken a páratartalom a felállítási helyiségben. A levegő-hőmérséklettől és a relatív páratartalomtól függően a kondenzált víz állandóan, vagy csak a periodikus leolvasztás alatt, a kondenztálcába, majd a beépített lefolyócsonkon keresztül az alatta található kondenzvíztartályba (4) csöpög. A kondenzvíztartályban (4) a szintet egy himba segítségével állapítja meg. A készüléket a kezelés és a működés ellenőrzése céljára kezelőtáblával (6) láttuk el. Ha a töltési szint a kondenzvíztartályban (4) elérte a maximumot, villog a kondenzvíztartály ellenőrzőlámpája (lásd a "Kezelőelemek" fejezetet") a kezelőtáblán (6). A készülék kikapcsol. A kondenzvíztartály ellenőrzőlámpája csak a kiürített kondenzvíztartály (4) újbóli behelyezésekor alszik ki. A kondenzált víz opcionálisan a kondenzátumcsatlakozóra kötött kondenzvízleeresztő tömlő (3) segítségével (lásd "Üzemelés tömlővel a kondenzátumcsatlakozók") vagy utólag beszerelhető kondenzvíz-szivattyú segítségével vezethető el (lásd "A kondenzvíz-szivattyú felszerelése" fejezet). A készülék lehetővé teszi a relatív páratartalom csökkentését kb. 32 %-ig. Az üzem közbeni hőkisugárzás miatt a szobahőmérséklet kb C-szal megemelkedhet. A kompresszor hőmérséklet-határolással rendelkezik, ami többek között védi a kompresszort túlmelegedéstől. A kompresszort 35 C hőmérséklet túllépésekor automatikusan lekapcsolja. 3 Kezelési útmutató párátlanító TTK 125 S HU

5 Készülék bemutatása Sz Megnevezés 1 levegőbelépő nyílás 2 opcionális kondenzvíz-szivattyú csatlakozó 3 tömlőcsatlakozó a kondenzvízleeresztő tömlőhöz 4 kondenzvíztartály 5 szállítógörgők 6 kezelőtábla 7 levegőkilépő nyílás 8 hordfogantyú 9 levegőszűrő Szállítás és tárolás Értesítés Ha a készüléket szakszerűtlenül tárolja vagy szállítja, a készülék megsérülhet. Vegye figyelembe a készülék szállítására és tárolására vonatkozó információkat. Szállítás A készülék a könnyebb szállítás érdekében rögzíthető szállítógörgőkkel és oldalsó hordfogantyúkkal van ellátva. Tartsa be a következő utasításokat minden szállítás előtt: 1. Kapcsolja ki a készüléket a hálózati kapcsolóval (lásd "Kezelőelemek" fejezet). 2. Húzza ki a hálózati csatlakozódugót az aljzatból. Ne használja húzózsinórnak a hálózati csatlakozókábelt! 3. Ürítse ki a kondenzvíztartályt vagy a kondenzvízleeresztő tömlőt vagy a kondenzvíz-szivattyút (opcionális). Ügyeljen az utána csöpögő kondenzátumra. Tartsa be a következő utasításokat minden szállítás után: 1. Szállítás után állítsa fel függőlegesen a készüléket. 2. Rögzítse a szállítógörgőket, hogy ne guruljon el a készülék. Tárolás Ha nem használja a készüléket, tartsa be a következő tárolási feltételeket: szárazon, fedett helyen, álló helyzetben, egy portól és közvetlen napsugárzástól védett helyen, esetleg műanyag takaróval védve a por behatolása ellen. A tárolási hőmérséklet megfelel a műszaki adatok között az üzemi hőmérsékletre megadott tartománynak. HU Kezelési útmutató párátlanító TTK 125 S 4

6 Kezelés A készülék a bekapcsolás után teljesen automatikusan működik, amíg a megtelt kondenzvíztartály kikapcsolja. Kerülje a nyitott ajtókat és ablakokat. Felállítás A készülék felállításakor tartsa be a minimális távolságot falaktól és tárgyaktól, a "Műszaki adatok" fejezet szerint. Állítsa fel a készüléket vízszintesen és stabilan. A készülék felállításakor tartson kellő távolságot a hőforrásoktól. A készülék felállításánál, különösen vizes helyeken biztosítsa a készüléket egy, az előírásoknak megfelelő hibaáram-védőkészülékkel (FI-védőkapcsoló). A Kezelőelemek Kezelőtábla STATUS TANK FULL STATUS TANK FULL B OFF OFF 15 C D Győződjön meg arról, hogy a kábelhosszabbítók teljesen ki-, ill. le vannak tekerve. C Sz. Megnevezés 10 üzemóra-számláló 11 kilowattóra-mérő, MID-tanúsítással (opcionális) 12 forgókapcsoló 13 hálózati kapcsoló; akkor világít, ha a készülék be van kapcsolva. 14 kondenzvíztartály ellenőrzőlámpája 15 kompresszor túlmelegedés elleni védelem állapotjelző LED A készülék opcionálisan duális számlálóval felszerelt kezelőtáblával kapható (lásd az ábrát jobbra fent). A duális számláló méri az üzemórákat és az energiafogyasztást és MID (Measuring Instruments Directive /22/EK irányelv) szerinti tanúsítással rendelkezik. A kwh-kijelzés gyárilag hitelesítve van és elszámolási célra használható. Ehhez vegye fel a kapcsolatot a Trotec vevőszolgálatával. Az állapotjelző LED normál üzemben másodpercenként egyszer villog. Ha gyorsabban villogna vagy folyamatosan, ill. egyáltalán nem világítana, üzemzavar áll fenn, lásd a "Hibák és zavarok" fejezetet. 5 Kezelési útmutató párátlanító TTK 125 S HU

7 Kondenzvíz-szivattyú (opcionális) Sz. Megnevezés 16 gomb a kondenzvíz-szivattyú maradékvízleürítéséhez A készülék opcionálisan kondenzvíz-szivattyúval működtethető (lásd "A kondenzvíz-szivattyú felszerelése" fejezet (opcionális)). Ehhez vegye fel a kapcsolatot a Trotec vevőszolgálatával. Üzembe helyezés Levegőszűrő behelyezése Győződjön meg bekapcsolás előtt arról, hogy a levegőszűrő be van szerelve. A. A készülék bekapcsolása 1. Bizonyosodjon meg arról, hogy a kondenzvíztartály üres és jól van behelyezve. Máskülönben nem működik a készülék! 2. Dugja a hálózati csatlakozódugót szabályszerűen biztosított dugaszolóaljzatba. 3. Kapcsolja be a készüléket a hálózati kapcsolóval (13). 4. Győződjön meg róla, hogy a hálózati kapcsoló (13) világít. 5. Ellenőrizze, hogy a kondenzvíztartály ellenőrzőlámpája (14) kialudt-e. Ellenkező esetben ürítse ki a kondenzvíztartályt. 6. Szabályozza be a helyiség páratartalmát a forgókapcsolóval (12). Állandó üzem üzemmód Állandó üzemben a készülék folyamatosan és a páratartalomtól függetlenül párátlanítja a levegőt. Állandó üzem indításához állítsa a forgókapcsolót (12) maximumra. 16 Automatikus jégtelenítés Ha a helyiség-hőmérséklet 11 C-nál alacsonyabb, az elpárologtató eljegesedik a párátlanítás alatt. A készülék ekkor automatikus jégtelenítést hajt végre. A jégtelenítés időtartama változó. Ne kapcsolja ki a készüléket az automatikus jégtelenítés alatt. Ne húzza ki a hálózati csatlakozódugót az aljzatból. Hőmérséklet-határolás (túlmelegedés elleni védelem) A készülék hőmérséklet-határolással van felszerelve. Így védi pl. a kompresszort túlmelegedéstől. Felső hőmérséklethatár: +35 C +/- 2 C Alsó hőmérséklethatár: -3 C +/- 2 C Ha a környezeti hőmérséklet felfelé vagy lefelé átlépi ezeket a határokat, a készülék automatikusan kikapcsolja a kompresszort és csupán a ventilátor működik tovább. Ez a tulajdonsága védi a készüléket túlterheléstől, mivel magas hőmérsékleteken és magas páratartalomnál a készülék extrém igénybevételnek van kitéve. Ezenfelül a szárítás ilyen magas hőmérsékleteknél már nem gazdaságos és ráadásul veszélyezteti a szárítandó helyiség berendezési tárgyait. Kérjük, vegye figyelembe, hogy a lekapcsolás -2 C bekapcsolási hiszterézissel működik. Kondenzvíztartály ürítése Infó A kompresszor mindig késleltetve indul. Ez a kompresszor védelmére szolgál és növeli élettartamát. Ha kiveszi a kondenzvíztartályt a készülékből és ürítés után visszateszi, akkor kb. 3 perc késleltetéssel kapcsol be újra. Ez a késleltetés opcionális higrosztátos üzemmódban is aktív. Ha a helyiség páratartalma az előválasztó kapcsoló beállítása fölé emelkedik, a kompresszor csak késleltetve kapcsol be újra. A ventilátor a kompresszortól függetlenül mindig tovább működik. Csak akkor kapcsol ki, ha kiveszi a kondenzvíztartályt. HU Kezelési útmutató párátlanító TTK 125 S 6

8 1. STATUS TANK FULL Üzemelés tömlővel a kondenzátumcsatlakozón 1. OFF Kezelési útmutató párátlanító TTK 125 S HU

9 3. Üzemen kívül helyezés Figyelmeztetés villamos feszültségre Ne érintse meg a hálózati csatlakozódugót nedves vagy vizes kézzel. 1. Kapcsolja ki a készüléket a hálózati kapcsolóval (lásd "Kezelőelemek" fejezet). 2. Kiviteltől függően távolítsa el a készülékben található kondenzátumot a következők szerint: ð Ürítse le az opcionális kondenzvíz-szivattyút a kondenzvíz-szivattyú maradékvíz-leürítés gombjának működtetésével. ð Ürítse ki a kondenzvíztartályt és törölje ki egy tiszta kendővel. Ügyeljen az utána csöpögő kondenzátumra. ð Távolítsa el a kondenzvíz leeresztőtömlőjét és az abban lévő vízmaradékot. 3. Ne érintse meg a hálózati csatlakozódugót nedves vagy vizes kézzel. 4. Húzza ki a hálózati csatlakozódugót az aljzatból. 5. Tisztítsa meg a készüléket, különösen a levegőszűrőt a "Karbantartás" fejezet szerint. 6. Tárolja a készüléket a "Tárolás" fejezet szerint. 1/2'' HU Kezelési útmutató párátlanító TTK 125 S 8

10 Hibák és zavarok A készülék kifogástalan működését a gyártás alatt többször ellenőriztük. Ha ennek ellenére működési zavarok lépnének fel, vizsgálja át a készüléket a következő felsorolás szerint. A készülék nem indul el: Ellenőrizze a hálózati csatlakozást (1/N/PE ~ 230 V/ 50 Hz). Ellenőrizze, hogy sérült-e a hálózati csatlakozódugó. Végeztesse el az elektromos átvizsgálást egy hűtő- és klímatechnikai szaküzemmel, vagy a Trotec-kel. A készülék működik, de nem képződik kondenzátum: Ellenőrizze, hogy jól van-e behelyezve a kondenzvíztartály. Ellenőrizze a szintet a kondenzvíztartályban és adott esetben ürítse ki. A kondenzvíztartály ellenőrzőlámpájának nem szabad világítania. Ellenőrizze, hogy elszennyeződött-e a kondenzvíztartály. Szükség esetén tisztítsa meg a kondenzvíztartályt. Ellenőrizze a helyiség hőmérsékletét. Vegye figyelembe a készülék megengedett munkatartományát a műszaki adatok szerint. Győződjön meg arról, hogy a relatív páratartalom megfelel a műszaki adatoknak. Ellenőrizze az előzetesen beállított, kívánt páratartalmat. A páratartalomnak a felállítás helyén a választott határ felett kell lennie. Csökkentse adott esetben az előzetesen beállított, kívánt páratartalmat a forgókapcsolóval. Ellenőrizze, hogy elszennyeződött-e a levegőszűrő. Szükség esetén tisztítsa ki, ill. cserélje ki a levegőszűrőt. Ellenőrizze kívülről a kondenzátort, hogy elszennyeződött-e (lásd "Karbantartás" fejezet). Tisztíttassa meg a szennyezett kondenzátort egy hűtő- és klímatechnikai szaküzemmel vagy a Trotec-kel. A készülék hangos, ill. vibrál: Ellenőrizze, hogy a készülék függőlegesen és stabilan áll. A készülék nagyon meleg, hangos, ill. veszít a teljesítményéből: Ellenőrizze, hogy elszennyeződött-e a levegőbeengedés és a levegőszűrő. Távolítsa el a külső szennyeződéseket. Ellenőrizze kívülről a készüléket, hogy elszennyeződött-e (lásd "Karbantartás" fejezet). Tisztíttassa meg a készülék elszennyeződött belsejét egy hűtő- és klímatechnikai szaküzemmel vagy a Trotec-kel. Készüléke nem működik az ellenőrzések után sem kifogástalanul? Lépjen kapcsolatba az ügyfélszolgálattal. Szükség szerint vigye a készüléket javításra egy hűtő- és klímatechnikai szaküzembe vagy a Trotec-hez. Zavarkijelzés (kompresszor túlmelegedés elleni védelem állapotjelző LED) A kompresszor túlmelegedés elleni védelem állapotjelző LED (15) működés közben a következő állapotokat mutathatja: Hibaüzenet Jelentés Elhárítás Másodpercenként 1-szer kigyullad Másodpercenként 5-ször kigyullad Normál üzem A hőmérséklet a határ fölött vagy alatt van. A páratartalom elérte a kapcsolási pontot (opcionális higrosztát). Folyamatos világítás Általános probléma Nem világít áll fenn. Elhárítás nem szükséges A hőmérséklet mindig a működési hőmérséklethatárok on belül legyen, lásd Műszaki adatok. A készülék újra kikapcsol, ha a páratartalom elérte a beállított értéket. Kérjük, lépjen kapcsolatba az ügyfélszolgálattal. 9 Kezelési útmutató párátlanító TTK 125 S HU

11 Karbantartás Karbantartási időközök Karbantartási és ápolási időközök A kondenzvíz-szivattyú, ill. a kondenzvíztartály vizsgálata, szükség szerint tisztítása Beszívó- és kifújónyílások vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás minden üzembe helyezés előtt szükség esetén legalább 2 hetenként legalább 4 hetenként legalább legalább 6 hónaponként évenként Külső tisztítás Készülék belseje szennyeződésének vizuális vizsgálat Beszívórács és levegőszűrő vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás, ill. csere Levegőszűrő kicserélése Sérülések vizsgálata Rögzítőcsavarok ellenőrzése Próbaüzem HU Kezelési útmutató párátlanító TTK 125 S 10

12 Karbantartási és ápolási jegyzőkönyv Készüléktípus:... Készülékszám:... Karbantartási és ápolási időközök A kondenzvíz-szivattyú, ill. a kondenzvíztartály vizsgálata, szükség szerint tisztítása Beszívó- és kifújónyílások vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás Külső tisztítás Készülék belseje szennyeződésének vizuális vizsgálat Beszívórács és levegőszűrő vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás, ill. csere Levegőszűrő kicserélése Sérülések vizsgálata Rögzítőcsavarok ellenőrzése Próbaüzem Megjegyzések: dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum Kezelési útmutató párátlanító TTK 125 S HU

13 Karbantartást megelőző tevékenységek Figyelmeztetés villamos feszültségre Ne érintse meg a hálózati csatlakozódugót nedves vagy vizes kézzel. Kapcsolja ki a készüléket. Úgy húzza ki a hálózati csatlakozókábelt a dugaszolóaljzatból, hogy a csatlakozódugónál fogja meg. Figyelmeztetés villamos feszültségre Csak meghatalmazott szaküzemek vagy a Trotec végezhetnek el olyan tevékenységet, amelyhez a készülékház felnyitása szükséges. Készülék belseje szennyeződésének vizuális vizsgálat 1. Vegye ki a levegőszűrőt. 2. Világítson be egy zseblámpával a készülék nyílásaiba. 3. Ellenőrizze, hogy elszennyeződött-e a készülék belseje. 4. Ha tömör porréteget ismer fel, tisztíttassa ki a készülék belsejét egy hűtő- és klímatechnikai szaküzemmel, vagy a Trotec-kel. 5. Helyezze ismét be a levegőszűrőt. Levegőszűrő tisztítása A levegőszűrőt szennyeződés esetén tisztítani kell. Ez pl. csökkent teljesítményben nyilvánul meg (lásd "Hibák és zavarok" fejezetet). A. Értesítés Győződjön meg arról, hogy a levegőszűrő nem elhasznált és nem is sérült. A levegőszűrő szélei és sarkai nem lehetnek deformáltak és lekerekedettek. Bizonyosodjon meg a levegőszűrő újbóli behelyezése előtt arról, hogy az sértetlen és száraz! B. C. A ház tisztítása Tisztítsa meg a készüléket egy megnedvesített, puha, nem szálazó kendővel. Ügyeljen arra, hogy ne hatoljon be nedvesség a készülékházba. Ügyeljen arra, hogy villamos alkatrészeket ne érhesse nedvesség. A kendő nedvesítéséhez ne használjon agresszív tisztítószereket, például tisztítósprayket, oldószereket, alkoholtartalmú tisztítószereket vagy súrolószereket. Hűtőközegkör A teljes hűtőközegkör karbantartást nem igénylő, hermetikusan zárt rendszer és csak hűtő- és klímatechnikai szaküzemek vagy a Trotec végezhet rajta karbantartást, ill. javítást. Rakja a kitisztított, száraz szűrőt fordított sorrendben ismét be a készülékbe. HU Kezelési útmutató párátlanító TTK 125 S 12

14 Műszaki függelék Műszaki adatok Paraméter Modell C / 80 % rh Párátlanítóteljesítmény max. Érték TTK 125 S 28 l / 24 h 32 l / 24 h Üzemi hőmérséklet 5 C - 32 C Relatív páratartalom, munkatartomány Levegő-térfogatáram Hálózati csatlakozás Teljesítményfelvétel max. Névleges áram Víztartály befogadóképesség Hűtőközeg Hűtőközeg mennyisége 32 % rh % rh 300 m³/h 1/N/PE~ 230 V / 50 Hz 0,58 kw 2,6 A 6 l R407c 530 g GWP tényező 1774 CO 2 -egyenérték Súly Méretek (ma x mé x szé) Min. távolság falaktól / tárgyaktól Hangnyomásszint, LpA (1 m; DIN KL3 szerint) 0,94 t 26 kg 603 x 375 x 375 mm A: Fent: 50 cm B: Hátul: 50 cm C: Oldalt: 50 cm D: Elöl: 50 cm 52 db(a) 13 Kezelési útmutató párátlanító TTK 125 S HU

15 L N NTC 10kÙ < 2 C 3 C > < 32 C NTC 10kÙ Lin Lout N NTC 10k Ù 3 C > < 32 C NTC 10kÙ < 2 C Kapcsolási rajz Óraszámlálóval E L Óraszámlálóval és opcionális fogyasztásmérővel E L S1 0/1 E S1 0/1 E Water Pump (Optional) Water Pump (Optional) 230V/50Hz 1 S2 4 2 Bucket Black Black Brown NC contact HIGH LEVEL FLOAT SWITCH Brown NO contact LOW LEVEL FLOAT SWITCH PURGE SWITCH 230V/50Hz 1 S2 4 2 Bucket Black Black Brown NC contact HIGH LEVEL FLOAT SWITCH Brown NO contact LOW LEVEL FLOAT SWITCH PURGE SWITCH Shucko Plug Schukostecker 1 S3 4 2 PCB (GNF06) Alarm JP1 Empty Bucket J9 J5 J7 Full Bucket S4 Blue Green/Yellow PLUG P Black Motor Red Shucko Plug Schukostecker 1 S3 4 2 L PCB (GNF06) Alarm JP1 Empty Bucket J9 J5 J7 Full Bucket S4 Blue Green/Yellow PLUG P Black Motor Red F C NA CC NF N F C NA CC NF N H RC M1 M2 Y HE I avg= 5A RC M1 M2 Y N Time Counter (Standard) E - Earthing/ Erdung N - Common Line/ Gemeinsame L - Line/ Außenleiter S1 - On-Off Switch / Geräteschalter 0/1 S2 - Micro switch (Tank Presence) / Mikroschalter ( Tank Präsenz) S3 - Micro Switch (Tank Full) / Mikroschalter Wippe Vollstand (Behälter voll) S4 - Humidistat/ Hygrostat L - Red lamp (Tank full) / Signalleuchte rot (Behälter voll) M1 - Compressor / Kompressor M2 - Fan motor/lüftermotor Y - Two Way Valve / Abtau-Magnetventil RC - Running Capacitor/ Motorbetriebskondensator H - Time Counter (Standard) / Zeit Zähler (Standard) P - Water Pump Socket/ Wasserpumpe Stockdose N Time +Energy Counter E - Earthing / Erdung N - Common Line / Gemeinsame L - Line/ Außenleiter S1 - On-Off Switch/Geräteschalter 0/1 S2 - Micro switch (Tank Presence) / Mikroschalter ( Tank Präsenz) S3 - Micro Switch (Tank Full) / Mikroschalter Wippe Vollstand (Behälter voll) S4 - Humidistat/ Hygrostat L - Red lamp (Tank Presence) / Signalleuchte rot (Tank Präsenz) M1 - Compressor / Kompressor M2 - Fan motor / Lüftermotor Y - Two Way Valve/Abtau-Magnetventil RC - Running Capacitor / Motorbetriebskondensator HE - Time + Energy Counter (Optional) / Zeit + Energie Zähler (Zusätzliche) P - Water Pump Socket / Wasserpumpe Stockdose HU Kezelési útmutató párátlanító TTK 125 S 14

16 Robbantott rajz Infó Az alkatrészek pozíciószámai különböznek a szerkezeti egységeknek a kezelési útmutatóban használt pozíciószámaitól. 15 Kezelési útmutató párátlanító TTK 125 S HU

17 Alkatrészjegyzék Sz. Alkatrész Sz. Alkatrész Sz. Alkatrész A1 Baseplate B1 PS Condensates' Water Pan C8 Hour Counter (Standard) A2 Structural Element B2 5l 1/4 PP Water Tank C9 Hour + Power Counter (Optional) A3 Ø 230 Fan Panel B3 Reinforced PP Air Filter C10 Power Switch + Transparent Silicon Cover A4 Controls' Side Panel B4 ABS Trotec Grip C11 Tank Full Warning Lamp + Transparent Silicon Cover A5 Left Side Panel B5 ABS Humidistat Adjusting Knob C12 Temperature Probe A6 Air Outlet Ventilation Grid B6 Cable Gland PA107 C13 Pump Socket A7 Air Inlet Ventilation Grid B7 ABS Full Tank Microswitch Protection Case D1 R407c Rotary Compressor A8 Top Hood B8 Spinning Castor with Brake D2 Finned Pack Condensing Coil A9 Water Tank Base Plate B9 Loose Spinning Castor D3 Aluminium Evaporating Coil + Capillary Tube + Filter Drier A10 Protection Box - PCB Support B10 EPS Top Plate D4 R407c Solenoid Valve A11 Protection Box - Left Support B11 ABS Piece for Spring Pressure (Bucket Simulator) n/a Housing - M4 x 10 Screws; Black Passivated; ISO 7380 A12 Protection Box - Cover C1 5W Output Electrical Motor Fan n/a Housing - PA M4 Washers A13 Controls' Protection Bars C m H05VVF3G0.75 Supply Cable n/a Handle - M4 x 16; Black Passivated; DIN 7500 A14 Motor Fan Brackets C3 35 μf Starting Capacitor n/a Castors - M6 Hexagonal Head Screws; Zinc Plated; DIN 6921 A15 Full Tank Hellical Springs C4 Tank Present Microswitch n/a Castors - M6 Washers; Zinc Plated; DIN 125A A16 Tank Base Plate Shaft C5 Full Tank Microswitch n/a Castors - M6 Safety Nuts; Zinc Plated; DIN 982 A17 Tank Detection Spring C6 Mechanical Humidistat n/a General - M4 x 6 Aluminium Blind Rivet A18 Ø 230 Aluminium Sucking Fan Blade C7 Printed Circuit Board HU Kezelési útmutató párátlanító TTK 125 S 16

18 A kondenzvíz-szivattyú felszerelése (opcionális) 1. Infó Ha a kondenzvíz-szivattyúval felszerelt készüléket a TTKwic interfészen keresztül a Qube-bal együtt működteti, a Qube legyen mindig bekapcsolva és üzemkész, hogy a szivattyú tovább működjön. Ha a Qube belső szivattyúja nem szállít, a Qube-ban összegyűlt kondenzvíz a szívótömlőkön át visszafolyhat a tartályból a padlóba Kezelési útmutató párátlanító TTK 125 S HU

19 6. Ártalmatlanítás 7. Egy használt elektromos vagy elektronikus készüléken látható áthúzott szemetes szimbólum azt jelzi, hogy használati idejének végén nem szabad háztartási hulladékba dobni. Az Ön közelében gyűjtőhelyek állnak rendelkezésre használt elektromos és elektronikus készülékek ingyenes leadásához. A címeket a városi, ill. helyi önkormányzattól tudhatja meg. A weboldalunkon is tájékozódhat az általunk létrehozott további leadási lehetőségekről. Elektromos és elektronikus készülékhulladékok szelektív gyűjtésének az a célja, hogy lehetővé tegye a készülékhulladékok anyagainak, ill. a hulladékok más formában történő hasznosítását, továbbá elkerüljük a környezetre és az emberi egészségre ható negatív következményeket az esetleg a készülékekben lévő veszélyes anyagok ártalmatlanítása során. A készülék fluortartalmú üvegházhatású gázzal működik, ami veszélyes lehet a környezetre és hozzájárulhat a globális felmelegedéshez, ha a légkörbe jut. További információkat az adattáblán talál. Szakszerűen, az érvényes nemzeti törvényeknek megfelelően ártalmatlaníttassa a készülékben található hűtőközeget. HU Kezelési útmutató párátlanító TTK 125 S 18

20 Trotec GmbH & Co. KG Grebbener Str. 7 D Heinsberg info@trotec.com
