1 Katalógus 2017 Számlázási cím: Kaposvár 7400 Tallián Gyula u. 33. Telephely: Szentendre 2000 Galamb József u. 2, Adószám: , Cégjegyzékszám: , Tel:

2 Kedves Érdeklődő! Tisztelettel ajánljuk szíves figyelmébe a Hun-Wave Kft. termékkatalógusát. Cégünk neve új, de több mint egy évtizednyi magas szintű fogyasztói és piac igényeket kielégítő professzionális szakértelemmel és tapasztalattal rendelkezünk az uszodatechnika világában. Első számú célkitűzéseink középpontjában, a már meglévő és jövőbeli vevőink minőségi, megbízható és versenyképes áron ajánlott termékekkel való ellátása áll, a magyarországi és környező országok piacain. Honlapunk és katalógus jellegű füzeteink tartalmát a piaci igényeknek megfelelően választottuk ki és alakítjuk folyamatában. Termékeink kiváló minőségűek, gondosan szelektáltuk őket a legkiválóbb uszodatechnikai gyártók kínálatából. Áraink mégis kedvezőek és versenyképesek hisz kivitelezői, szolgáltatói munkájuk alapját képezően úgy alakítottuk ki, hogy a minőség elérhető áron legyen az Önök kérései alapján. Kérjük tekintse meg a folyamatosan bővülő választékunkat. Egyedi igényeiket is legjobb tudásunk szerint, a leghatékonyabb módon igyekszünk kielégíteni. Érdeklődésüket várjuk a megadott elérhetőségeken. Hun-Wave Kft. 2

3 Tartalom Hőcserélő Szivattyúk Szkimmerek Falátvezető és befúvó Padlóösszefolyó Homokszűrő Medencevilágítás Medencevilágítás és tartozékok Medence karbantartás Medence kezelés PVC ragasztó / PVC idomok 3

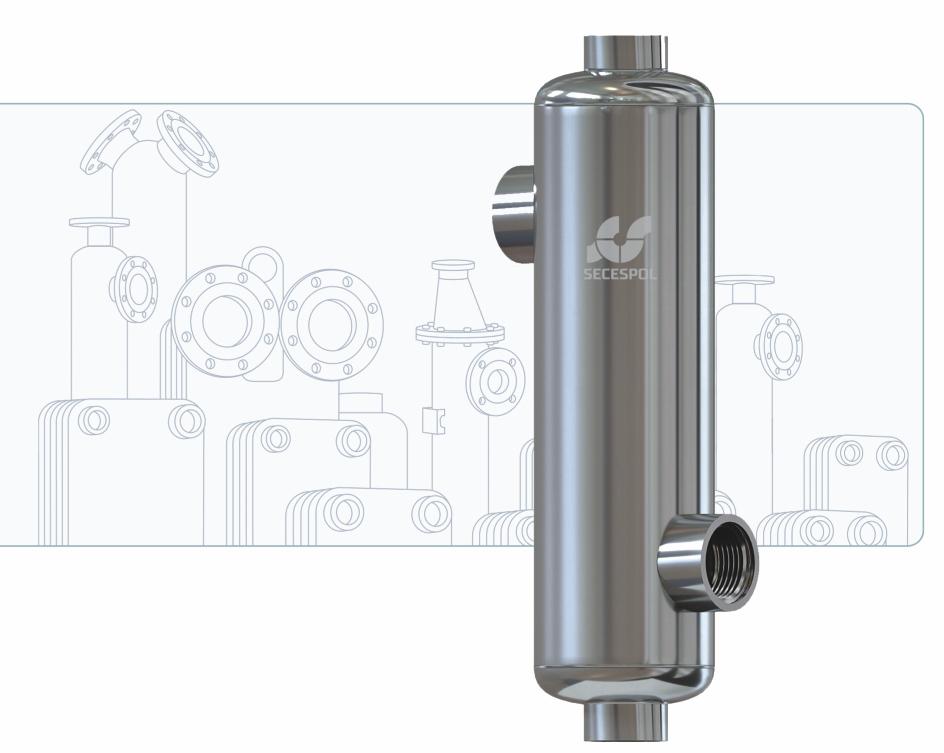

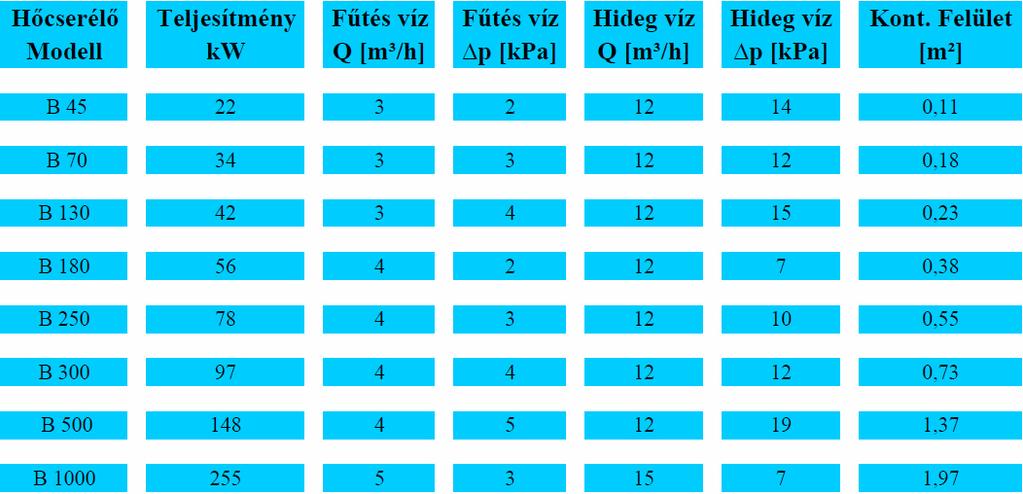

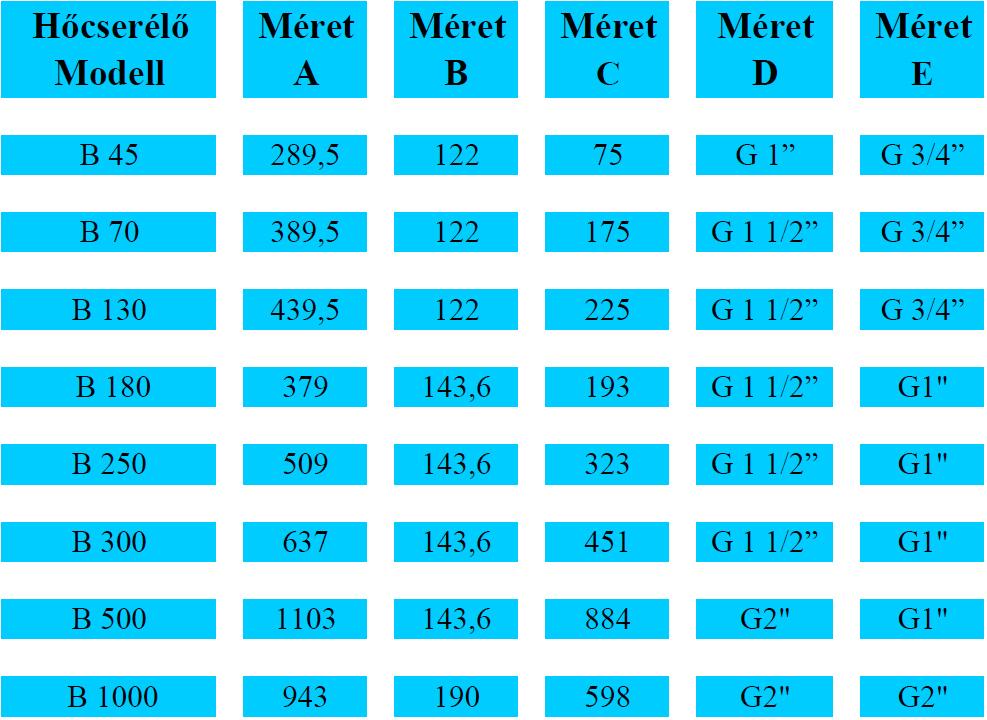

4 1. Fejezet - Hőcserélő Kifejlesztve az alacsony nyomásveszteség melletti magas áramlássebesség biztosítására Speciálisan hőkezelt rozsdamentes acélból 1,4404 (316L) készült a korrodálás ellen, a hosszú üzemelési idő biztosítása érdekében. A hőcserélő hatékonysága és az öntisztítás érdekében bordás csövek lettek alkalmazva. max. nyomás 1,6 MPa max. hőmérséklet 203 C Kapacitás 60 C hőmérsékletkülönbségnél 4

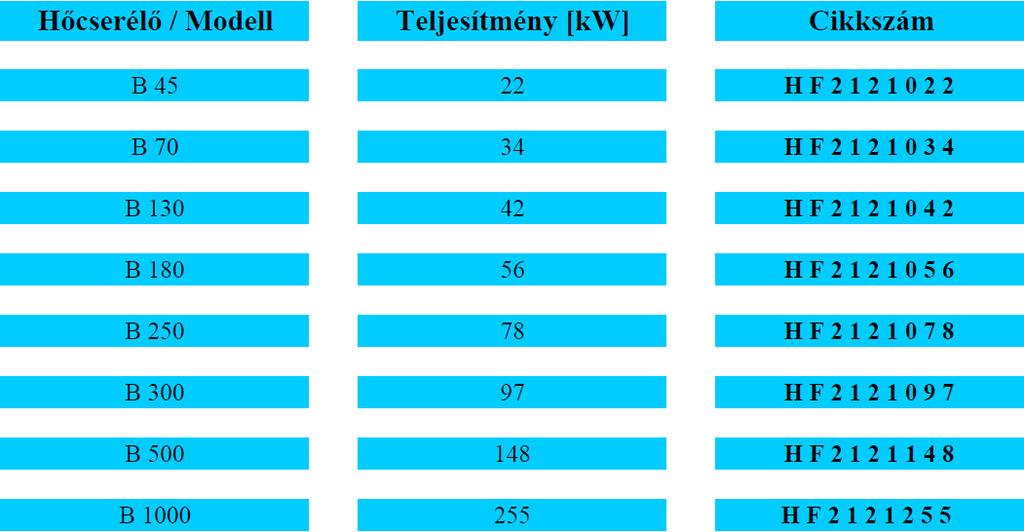

5 1. Fejezet - Hőcserélő 5

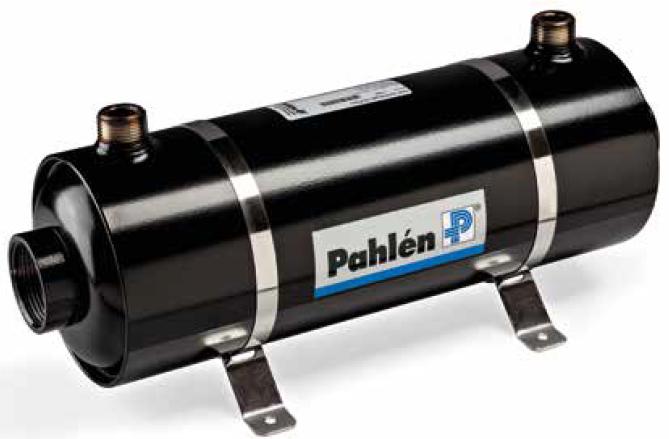

6 1. Fejezet - Hőcserélő Maxi-Flo A Maxi-flo egy kiváló fűtési jellemzőkkel rendelkező hőcserélő. Rozsdaálló ASI 316L nemesacélból készült, amely az optimális élettartalmat biztosítja. Egyszerűen telepíthető az állítható nemesacél felfüggesztésnek köszönhetően. A maximális nyomás a másodlagos áramlásban (medence víz) 5 bar, elsődleges áramlásban (fűtésvíz) 10 bar. Precízen hegesztett külső burkolat 37 illesztés nélküli cső áramláskapcsolóval a fűtésvízhez Állítható saválló acél konzol Négyféle méret: 40, 60, 75 és 120 kw Hőforráshoz kapcsolható 450m³ medence méretig megfelelő Négyféle méret: 40, 60, 75 és 120 kw Hőforráshoz kapcsolható 450m³ medence méretig megfelelő Kapacitás 60 C hőmérsékletkülönbségnél 6

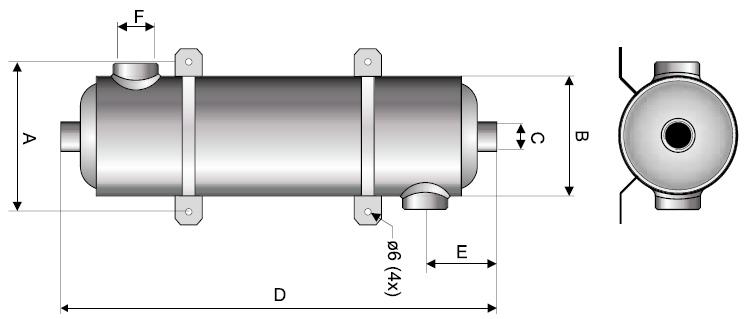

7 1. Fejezet - Hőcserélő 7

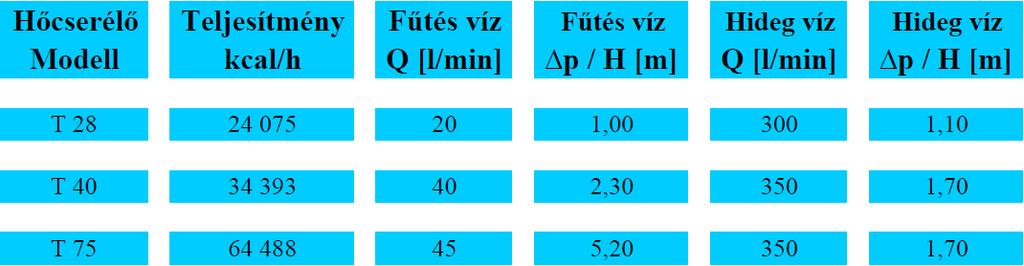

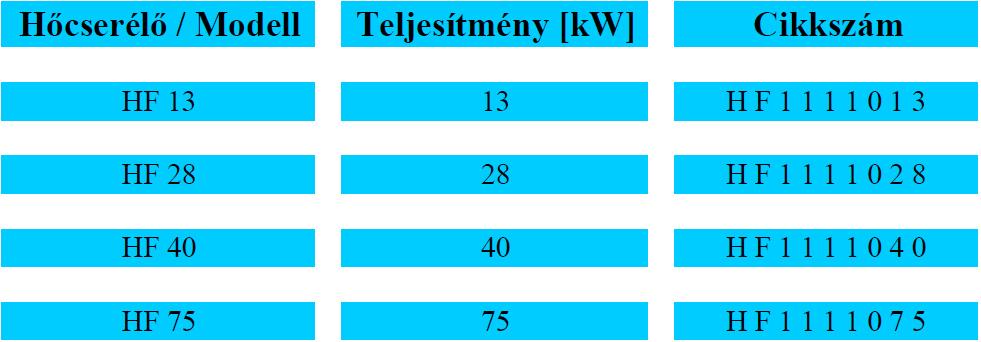

8 1. Fejezet - Hőcserélő Hi-Flow A Hi- flow egy AISI316L rozsdaálló nemesacélból készült spirál hőcserélő, amely magas nyomás alatt üzemel. Egyszerűen telepíthető az állítható nemesacél felfüggesztésnek köszönhetően. A maximális nyomás a másodlagos áramlásban (medence víz) 8 bar, elsődleges áramlásban (fűtésvíz) 30 bar. Saválló acél AISI 316L precíziós hegesztésű külső burkolat fűtőkábel Állítható saválló nemesacél konzol Négyféle méret: 13, 28, 40 és 75 kw Hőforráshoz kapcsolható 300 m³ medence méretig megfelelő Kapacitás 60 C hőmérsékletkülönbségnél a HF 12 és HF 28 esetében. Kapacitás 70 C hőmérsékletkülönbségnél a HF 40 és HF 75 esetében. 8

9 1. Fejezet - Hőcserélő 9

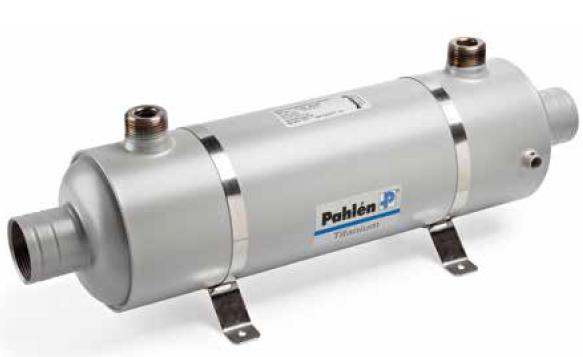

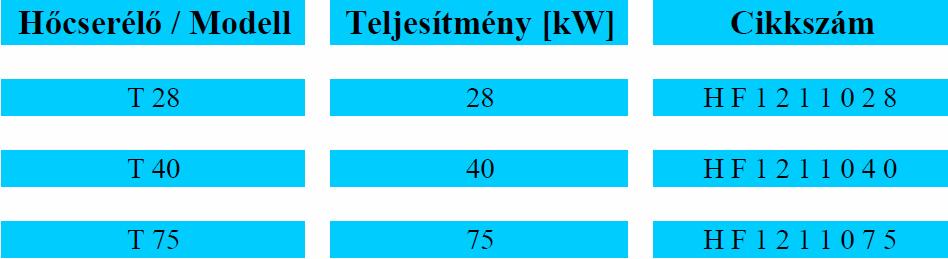

10 1. Fejezet - Hőcserélő Hi-Flow titanium A Hi-Flow titanium egy titániumból készült spirál hőcserélő, amely a korrózió veszélye ellen magas szintű védelmet biztosít. A titánium ideális a sós vizű úszómedencék esetében vagy ahol sóbontót használnak. Állítható nemesacél alkatrészek részei a csomagnak. A maximális nyomás a másodlagos áramlásban (medence víz) 5 bar, elsődleges áramlásban (fűtésvíz) 30 bar. Titánium Belsőmenetes csatlakozás (másodlagos kör) bordáscső a fűtőközeg áramlásához Állítható nemsacél konzol Elérhető teljesítmények: 28, 70 és 75 kw Csatlakozás a meglévő hőforráshoz Kapacitás 60 C hőmérsékletkülönbségnél a T28 és T40 esetében. Kapacitás 70 C hőmérsékletkülönbségnél a T75 esetében. 10

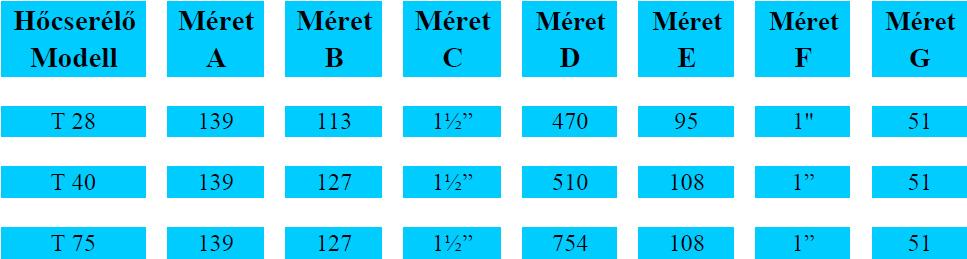

11 1. Fejezet - Hőcserélő 11

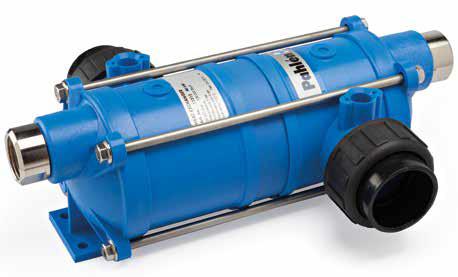

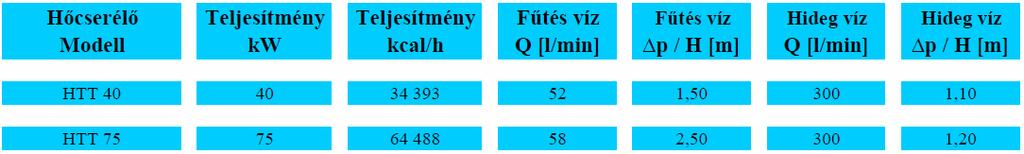

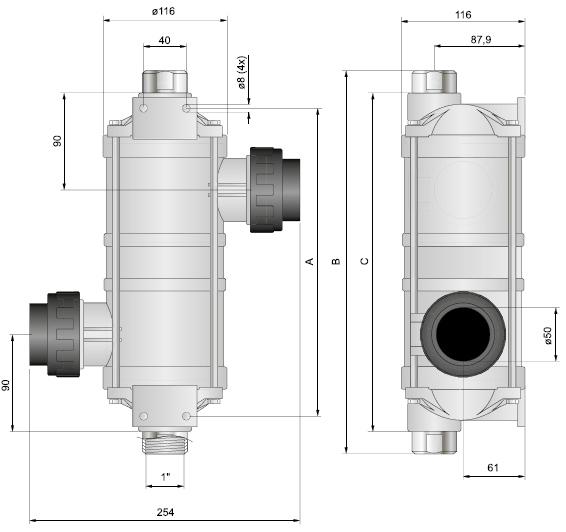

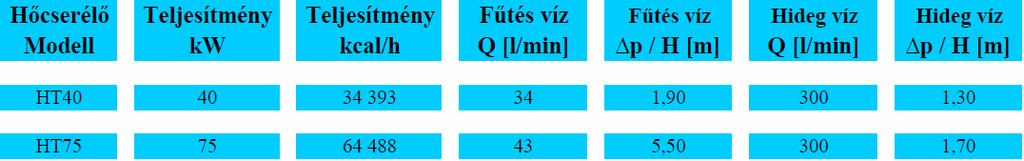

12 1. Fejezet - Hőcserélő Hi-Temp A Hi-temp egy spirál hőcserélő, amely magas üvegtartalmú hőálló műanyagból készült a magas tartósság érdekében. Legnagyobb nyomás a másodlagos kör esetében (medence víz) 4 bár nyomás, az elsődleges körnél (fűtés víz) 5 bár. Megfelelő max. 300 m³-es medencékig. Kapacitás 60 C hőmérsékletkülönbségnél Külső thermoplastic burkolat. Saválló rozsdamentes acélból készült melegvizes hőcserélő. Integrált falra szerelhető csatlakozás. Ø50 mm hollandi csatlakozással. Elérhető teljesítmények: 40kW és 75 kw. Összeköti a meglévő hőforrásokat. 12

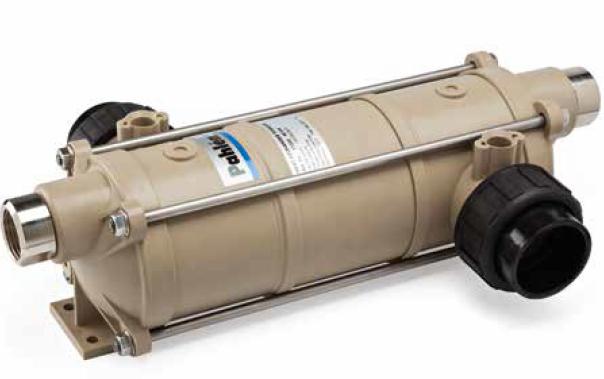

13 1. Fejezet - Hőcserélő Hi-Temp titanium A Hi-Temp titánium egy spirál hőcserélő, amely magas üvegtartalmú, hőálló műanyagból készült a magas tartósság érdekében, továbbá titán spirállal rendelkezik a legigényesebb berendezések esetében, ahol magas a kockázata a korróziónak pl. magas sótartalmú medencék, vagy ahol sóbontó kerül alkalmazásra. Maximális nyomás a másodlagos kör esetében (medence víz) 4 bár nyomás, az elsődleges körnél (fűtés víz) 5 bár. Megfelelő max. 300 m³-es medencékig. Külső thermoplastic burkolat. Titánból készült hőcserélő. Integrált falra szerelhető csatlakozás. Ø50 mm hollandi csatlakozással. Elérhető teljesítmények: 40kW és 75 kw.. Összeköti a meglévő hőforrásokat. 13

14 1. Fejezet - Hőcserélő Kapacitás 60 C hőmérsékletkülönbségnél 14

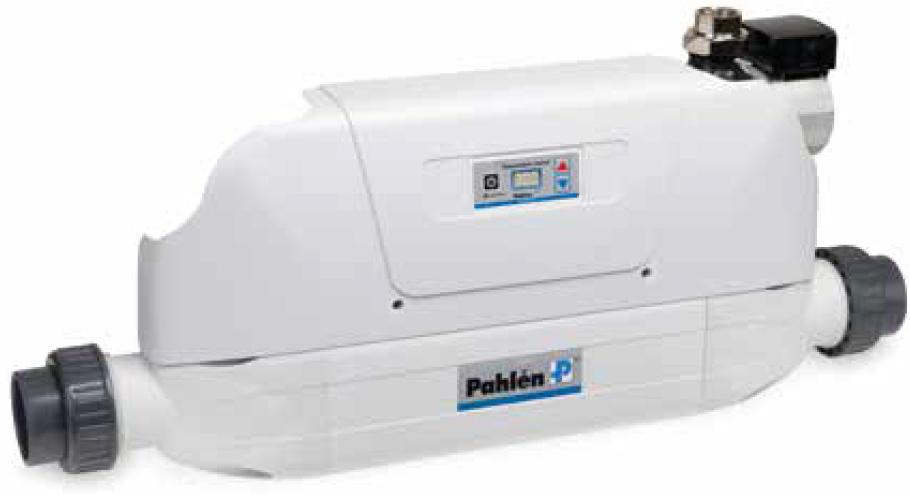

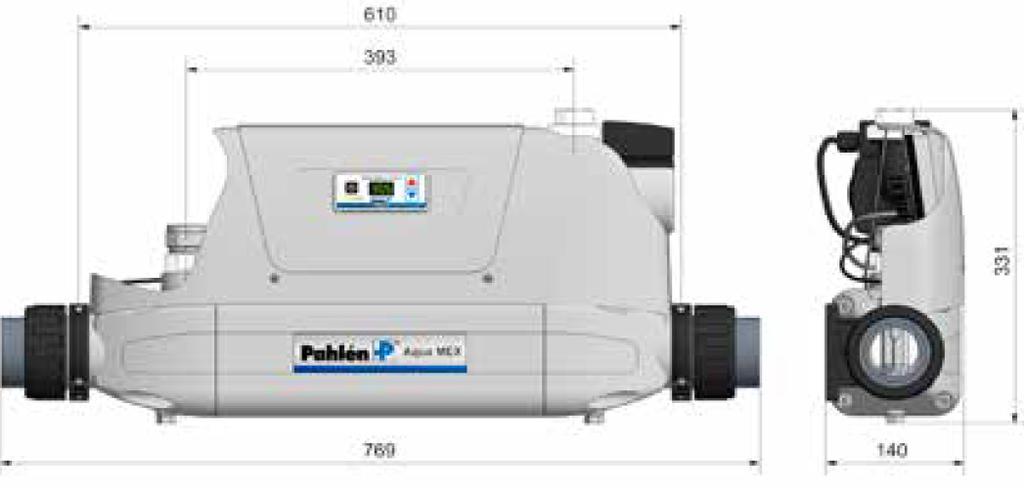

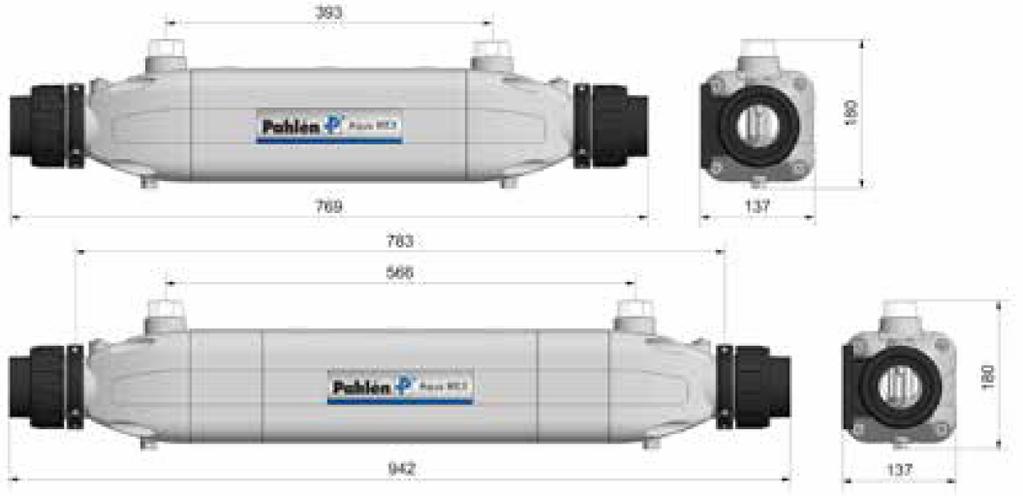

15 1. Fejezet - kompakt Hőcserélő Aqua MEX Az Aqua MEX kiváló minőségű anyagok, üvegszál erősítésű polipropilén és a nagy hatékonyságú titán tekercs felhasználásával készült. Az Aqua MEX család megadja a lehető legjobb fűtőteljesítményt és ellenállást biztosít a legagresszívebb vizekkel szemben is. Az Aqua MEX kompakt, teljesen felszerelt, könnyen telepíthető és használatra kész.. A hőcserélő egyenletes áramlással és alacsony nyomáseséssel rendelkezik, 63 mm-es hollandi csatlakozással. A maximális nyomás a szekunder köri (medence víz) esetében 4 bar, a primer körnél (forró víz) 6 bar. A teljesen felszerelt Aqua MEX tartalmaz egy egyfázisú keringető szivattyút a primer (forró) víznek, továbbá egy beépített hőmérséklet-érzékelőt, valamint egy áramláskapcsolót és ellenőrző szelepet. Digitális hőmérséklet-szabályozóval és a kijelzővel is rendelkezik. Aqua MEX standard 15

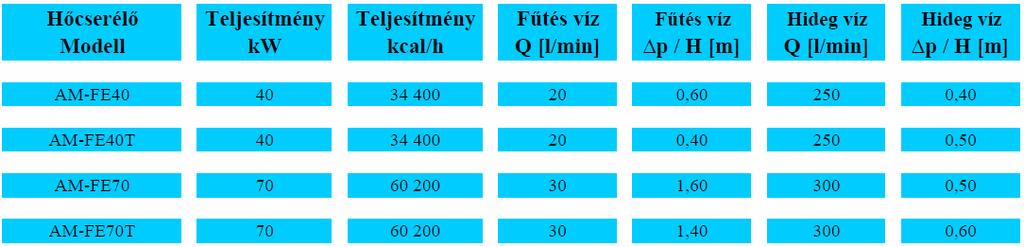

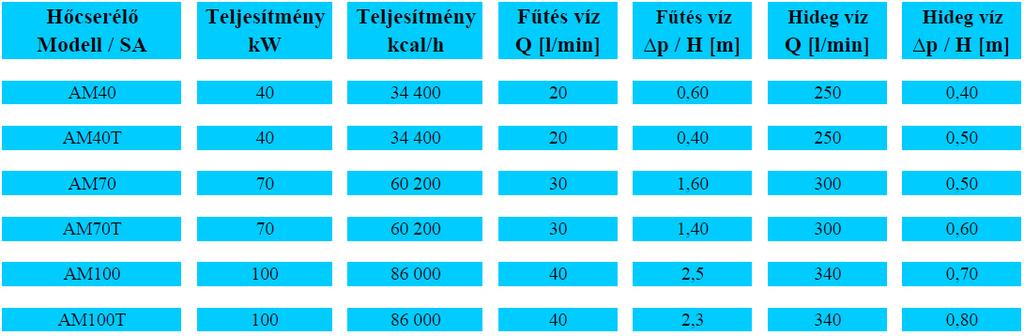

16 1. Fejezet - kompakt Hőcserélő Aqua MEX Standard felszereltség (SA) Aqua MEX Teljes felszereltség (VA) 60 C hőmérsékletkülönbségnél, T - Titan 16

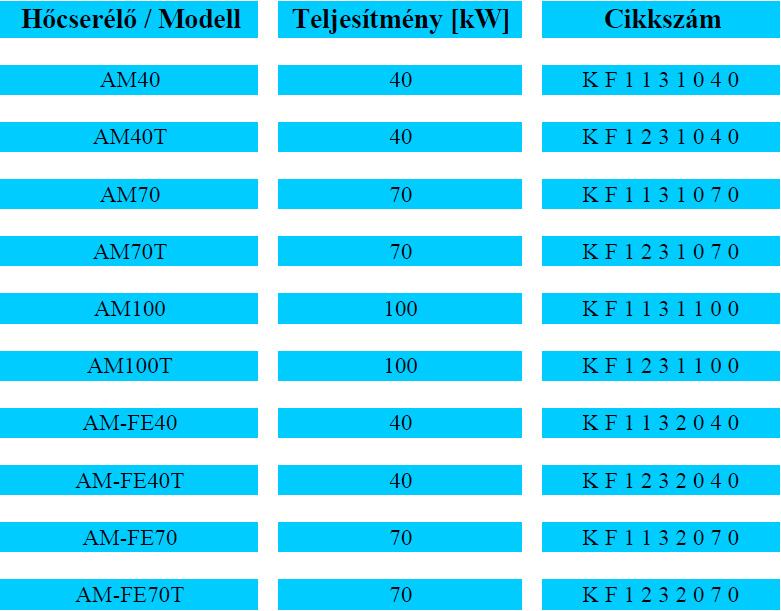

17 1. Fejezet - kompakt Hőcserélő 17

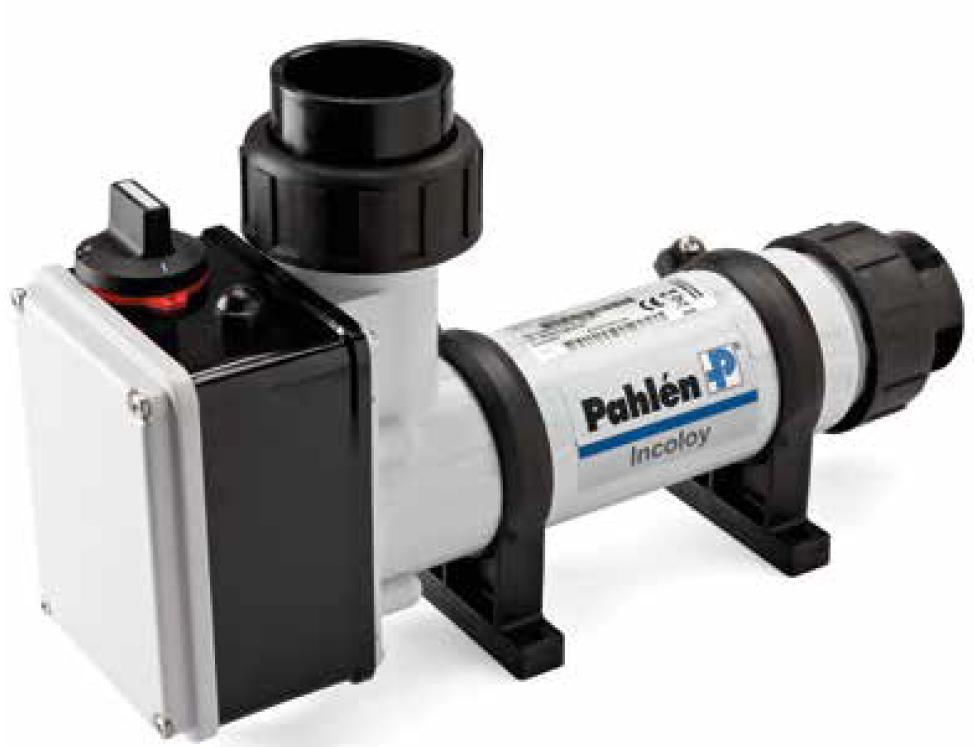

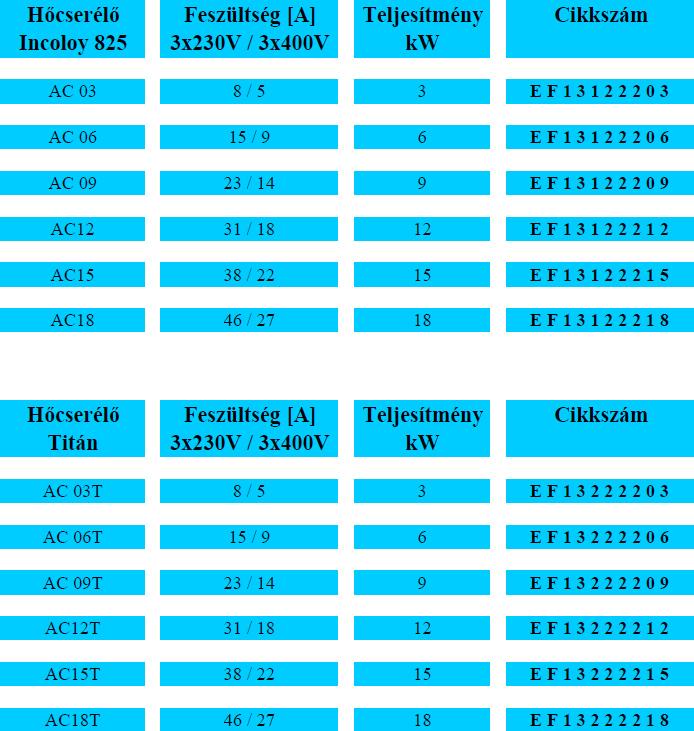

18 1. Fejezet - Elektromos fűtőpatron Thermoplastic elektromos fűtés, 3-18 kw Az elektromos fűtés thermoplastic műanyagból készült, hogy extra tartósságot biztosítson. A fűtőelem Incoloy 825 vagy titánból készül, hogy kiemelkedő biztonságot adjon, ahol nagy a kockázata a korróziónak, pl. sós vizes medencék esetében. Termosztáttal rendelkezik, hogy a medence hőmérséklete megfelelően beállítható legyen, továbbá hőkioldó kapcsolóval is rendelkezik. Minimális áramlási érték: 90 liter / perc. Max. nyomás: 2,5 bar. Alkalmas családi medencékhez 100m³-ig. Sósvizes vagy sóbontós medencékhez a titán fűtőegységet ajánljuk. Elektromos fűtés üvegszállal erősített thermoplastic műanyagból. Thermoplastic külső burkolat. Vízszintes telepítés, amely kizárja az esetlegesen jelentkező légbuborékokat és károkat az elektromos fűtőelemben. A fűtési alkatrészek Incoloy 825-ből vagy titánból készültek. Hőkioldó és áramláskapcsolóval rendelkezik. Ø 50 mm-es hollandi csatlakozás

19 1. Fejezet - Elektromos fűtőpatron 19

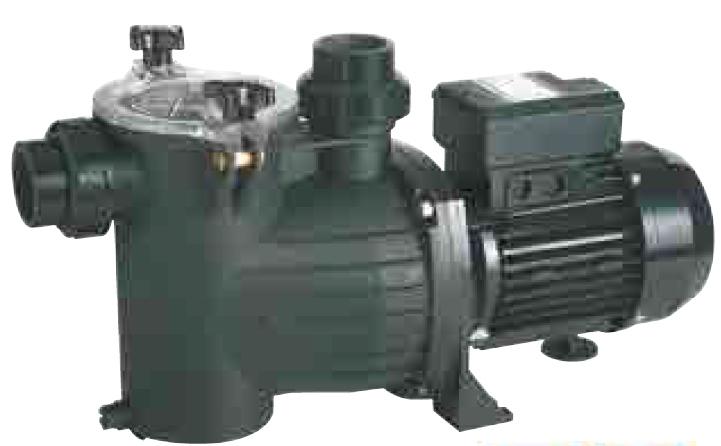

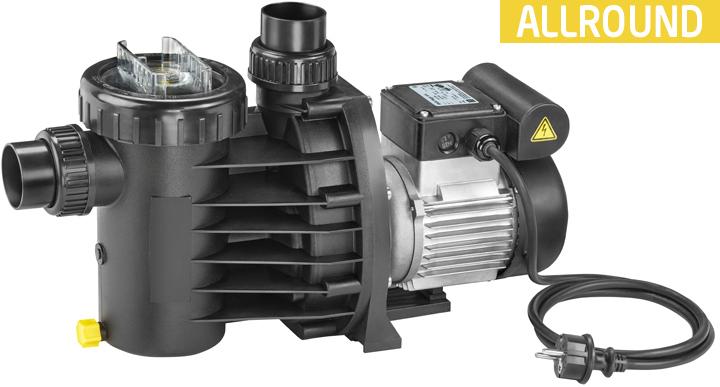

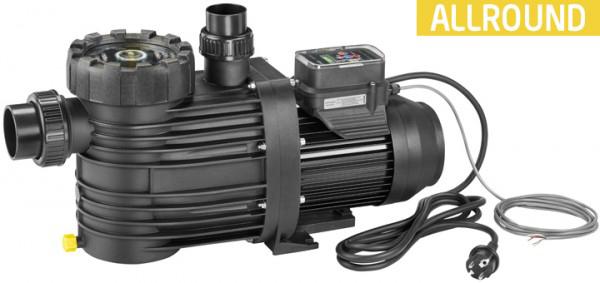

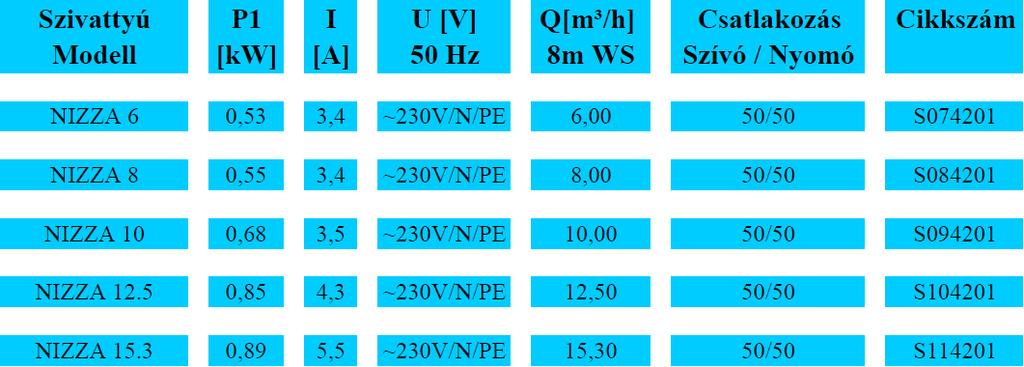

20 2. Fejezet - Szivattyúk NIZZA keringetőszivattyú BADU MAGIC keringetőszivattyú 20

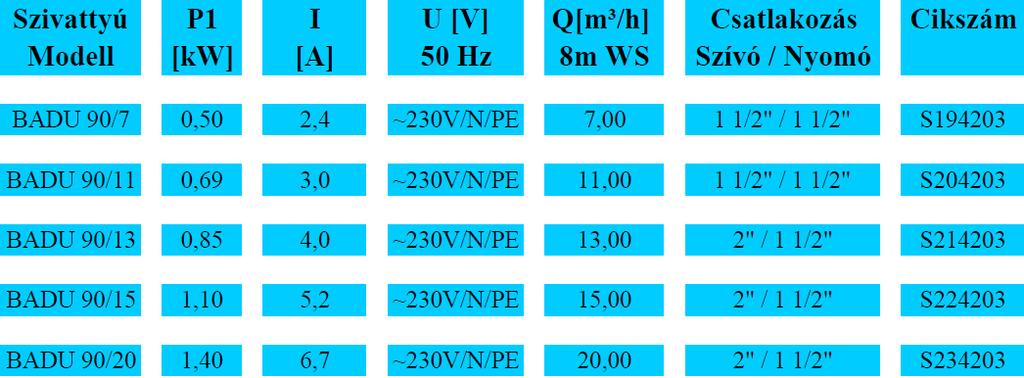

21 2. Fejezet - Szivattyú BADU TOP keringetőszivattyú BADU 90 keringetőszivattyú 21

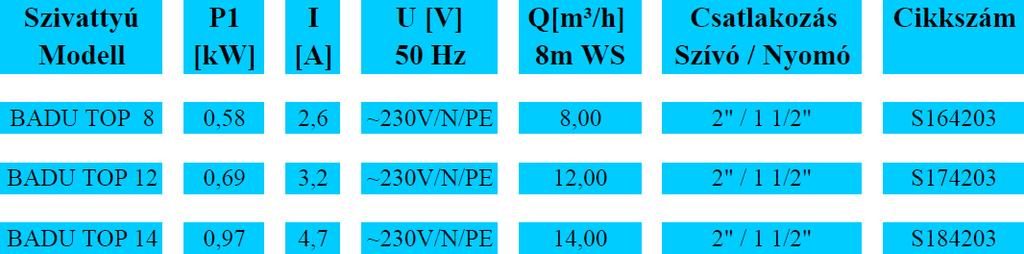

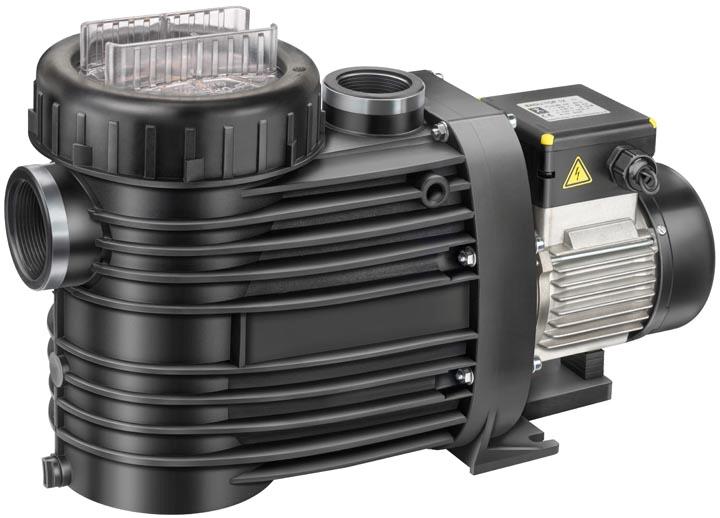

22 2. Fejezet - Szivattyú BADU TOP keringetőszivattyú BADU 90 keringetőszivattyú 22

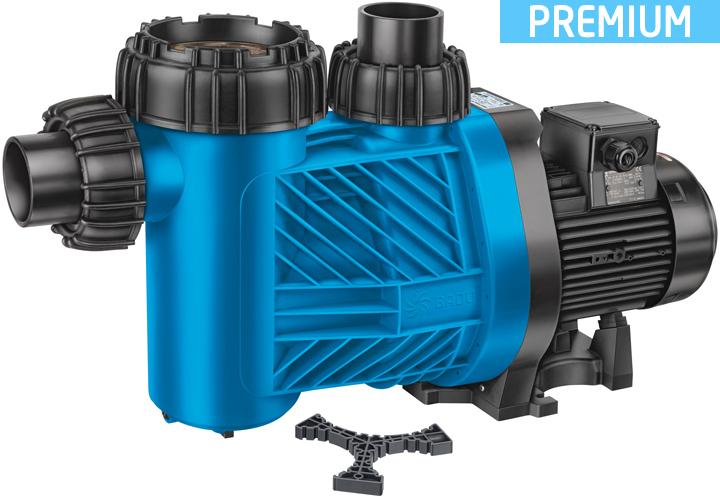

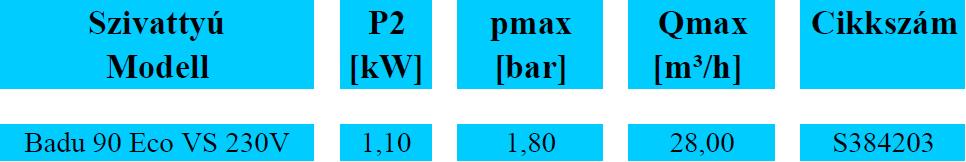

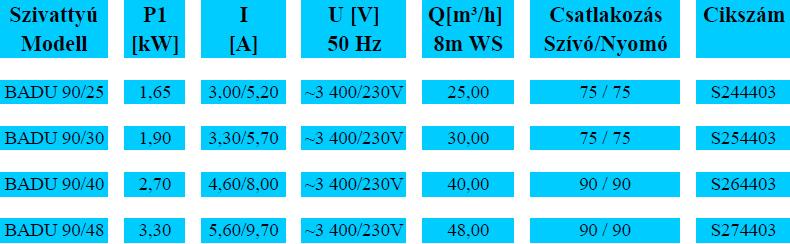

23 2. Fejezet - Szivattyúk BADU 90 keringetőszivattyú BADU 90 keringetőszivattyú 23

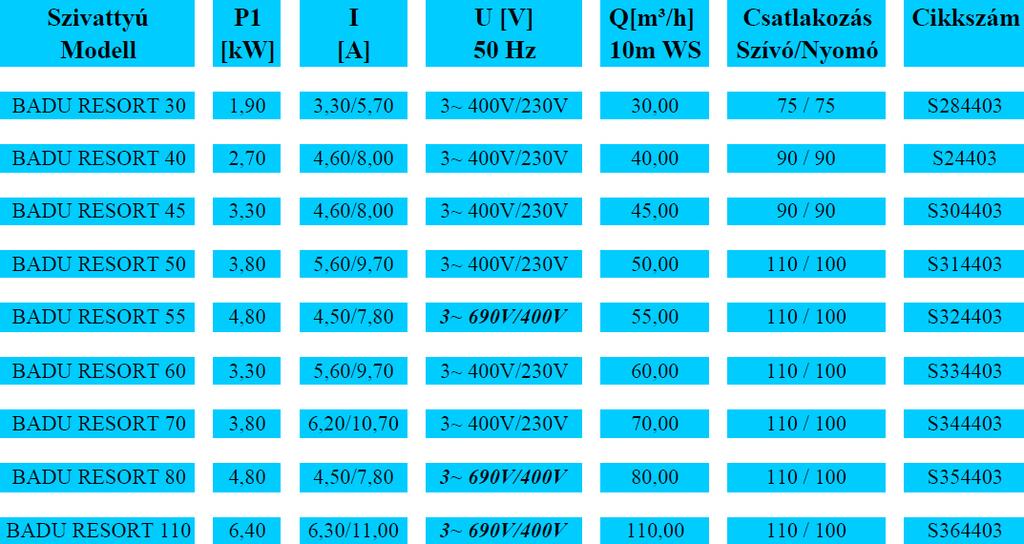

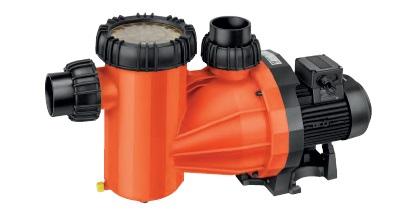

24 2. Fejezet - Szivattyúk BADU RESORT keringetőszivattyú 24

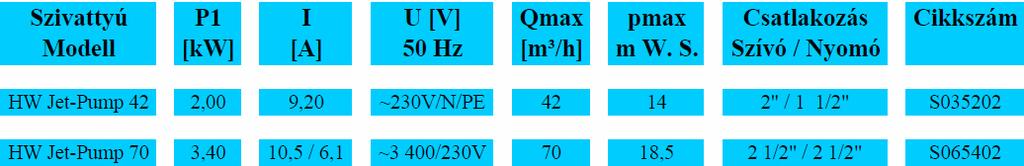

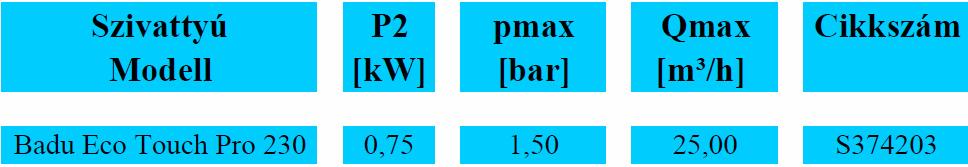

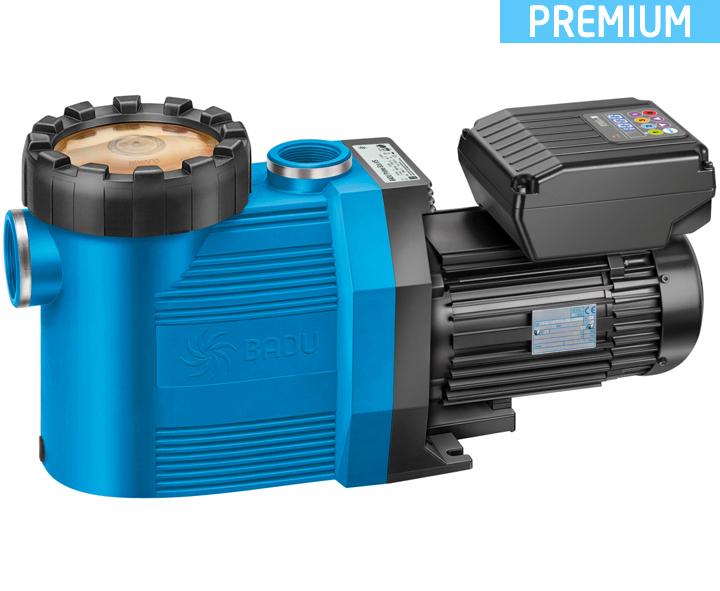

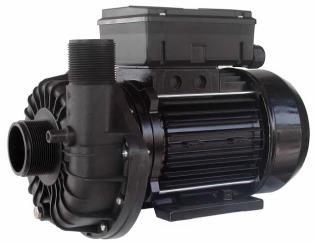

25 2. Fejezet HW Jet-Pump 42 masszázs-szivattyú HW Jet-Pump 70 masszázs-szivattyú 25

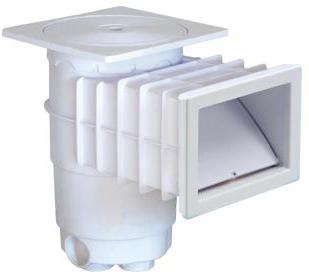

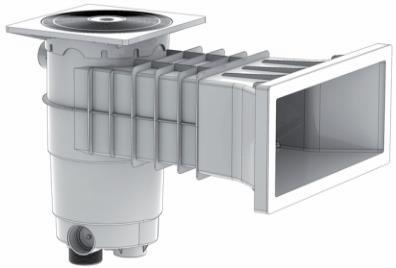

26 3. Fejezet - Szkimmerek UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Beton medencéhez 200mm szájnyílás UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Fóliás medencéhez 200mm szájnyílás UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Beton medencéhez 385mm szájnyílás UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Beton medencéhez 385mm szájnyílás

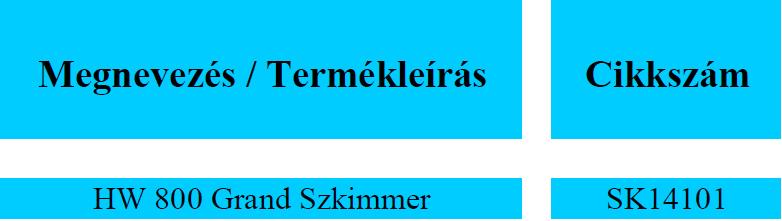

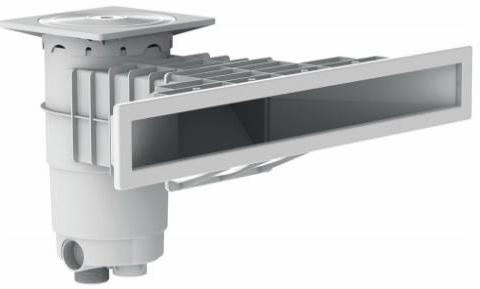

27 3. Fejezet - Szkimmerek UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Fóliás medencéhez 385mm szájnyílás UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Fóliás medencéhez 385mm szájnyílás UV-álló ABS műanyagból 1 1/2 bm csatl. vagy 2 km csatl. Fóliás medencéhez 753mm szájnyílás 27

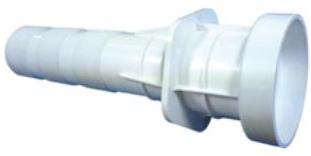

28 4. Fejezet - Falátvezető és befúvó 2 csatl. 300mm hossz. beton medencéhez 2 csatl. 300mm hossz. fóliás medencéhez UV-álló ABS műanyagból, d50mm belső ill. 2 km csatlakozással, d15mm beömlőnyílással, beton medencéhez UV-álló ABS műanyagból, d50mm belső ill. 2 km csatlakozással, d15mm beömlőnyílással, fóliás medencéhez 28

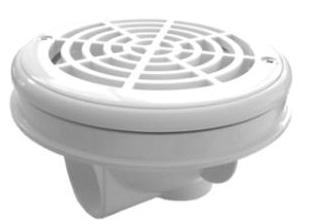

29 5. Fejezet - Padlóösszefolyó UV-álló ABS műanyagból 2 ill 1/1/2 bm csatlakozással beton ill. fóliás medencéhez UV-álló ABS műanyagból 2 ill 1/1/2 bm csatlakozással beton ill. fóliás medencéhez 29

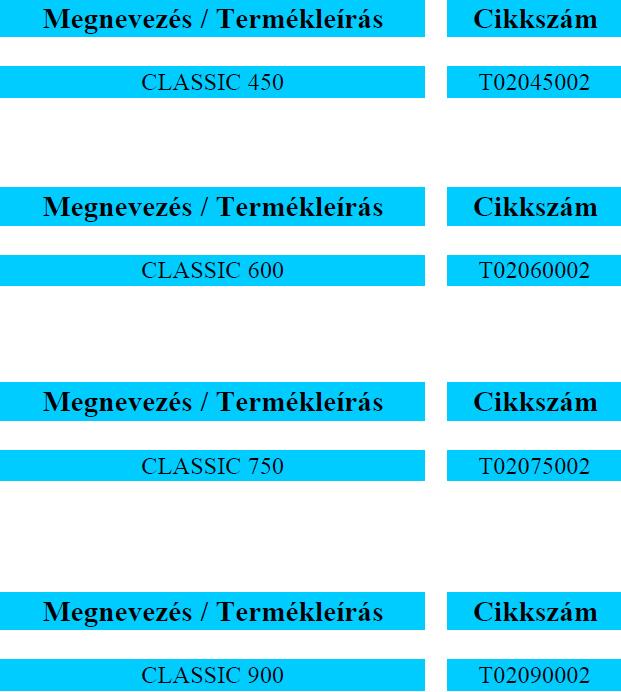

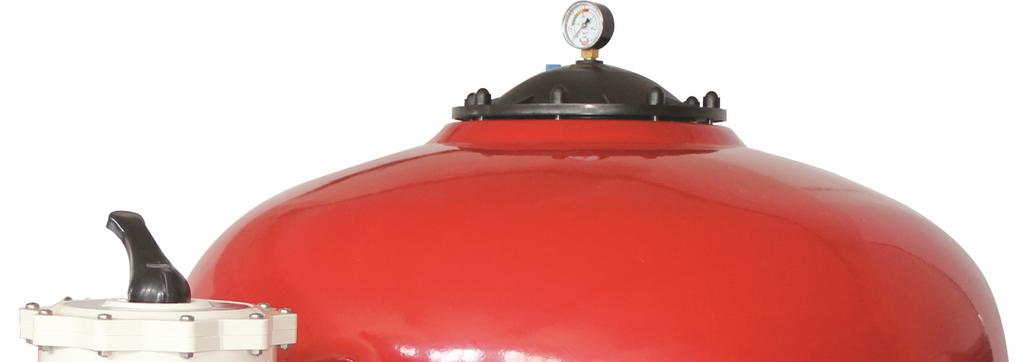

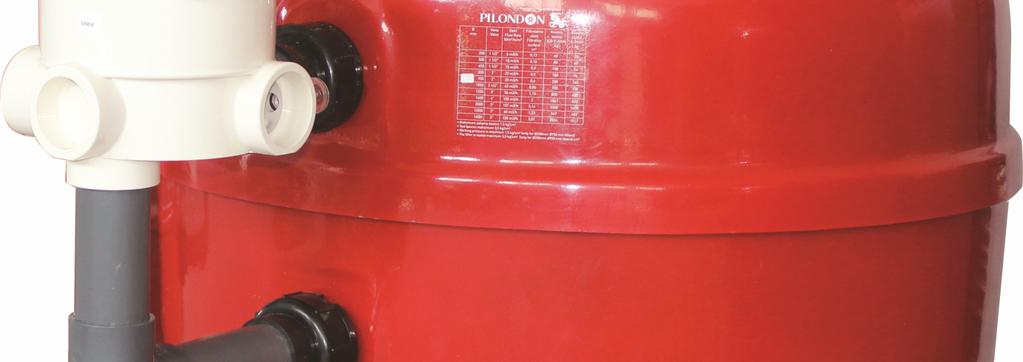

30 6. Fejezet - Homokszűrő tetőszelepes PEHD szűrőtartály 6-állású szeleppel, d400mm oldalszelepes üvegszállal erősített poliészter szűrőtartály, 6-állású szeleppel, d500mm oldalszelepes üvegszállal erősített poliészter szűrőtartály, 6-állású szeleppel d600mm oldalszelepes üvegszállal erősített poliészter szűrőtartály, 6-állású szeleppel d450mm oldalszelepes üvegszállal erősített poliészter szűrőtartály, 6-állású szeleppel d600mm CLASSIC oldalszelepes üvegszállal erősített poliészter szűrőtartály, 6-állású szeleppel d750mm oldalszelepes üvegszállal erősített poliészter szűrőtartály, 6-állású szeleppel d900mm 30

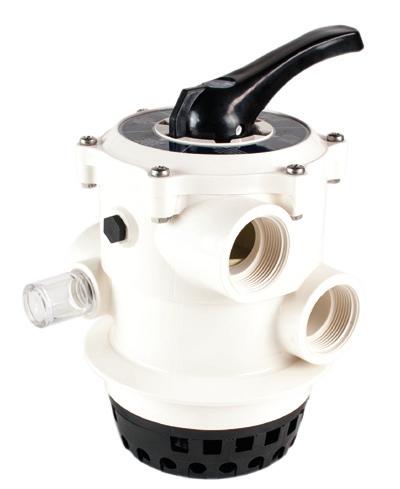

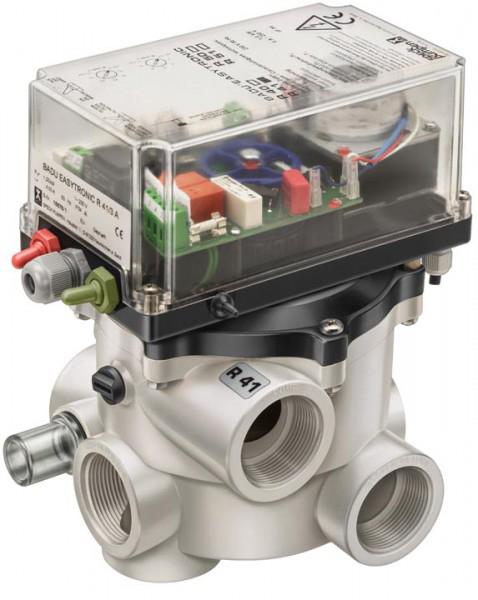

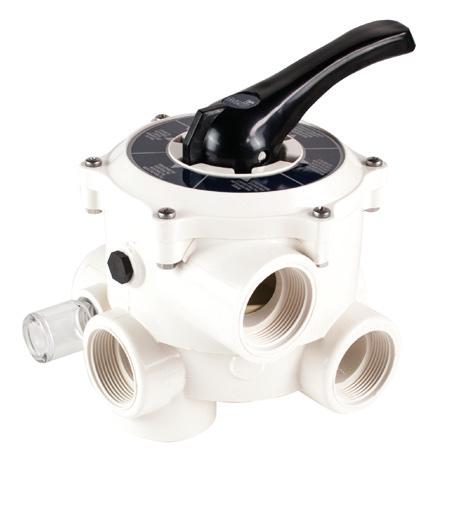

31 6. Fejezet - Homokszűrő 6-állású manuális tetőszelep fehér ABS műanyagból 1 1/2 csatlakozással, tömítőgyűrüvel, üzemi nyomás 1,5 bar, 8,2 m³/h 0,4 bar nyomásnál 6-állású manuális oldal szelep fehér ABS műanyagból 1 1/2 csatlakozással, tömítőgyűrüvel, üzemi nyomás 1,5 bar, 8,2 m³/h 0,4 bar nyomásnál BADU Easy Tronic automata kezelőszelep, 1 1/2 csatl., 230V, 50 Hz, max. 2 bar BADU Easy Tronic automata kezelőszelep, 2 csatl., 230V, 50 Hz, max. 2 bar 31

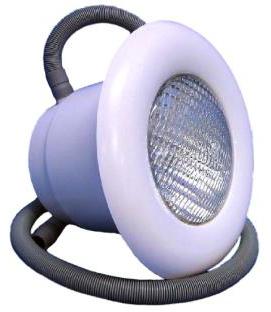

32 7. Fejezet - Medencevilágítás Vízalatti medencereflektor beton medencéhez, beépítőházzal, 2,5 m kábelvédőcsővel műanyag karimával, 300W/12V halogén izzóval Vízalatti medencereflektor fóliás medencéhez, beépítőházzal, 2,5 m kábelvédőcsővel, műanyag karimával, 300W/12V halogén izzóval Vízalatti medencereflektor beton medencéhez beépítőházzal és ABS karimával 300W/12V halogén izzóval, 2,5m vezetékkel Vízalatti medencereflektor fóliás medencéhez beépítőházzal és ABS, karimával 300W/12V halogén izzóval, 2,5m vezetékkel 32

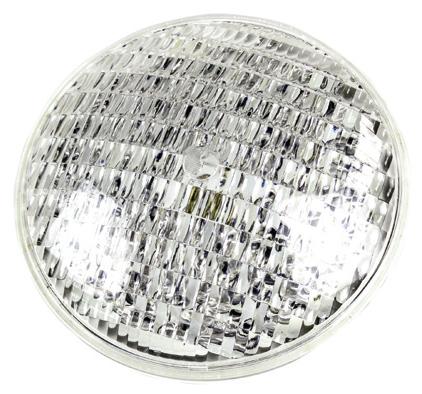

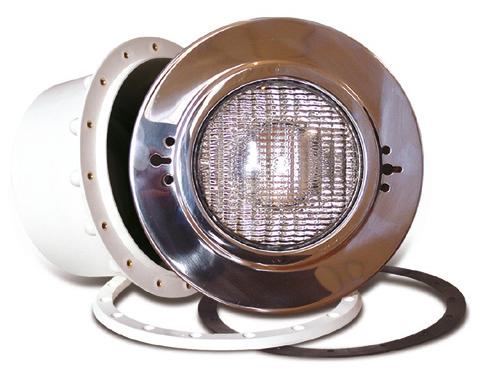

33 7. Fejezet - Medencevilágítás Vízalatti medencereflektor beton medencéhez beépítőházzal és nemesacél (V4A/AISI 316) karimával 300W/12V halogén izzóval, 2,5m vezetékkel Vízalatti medencereflektor beton medencéhez beépítőházzal és nemesacél (V4A/AISI 316) karimával 300W/12V halogén izzóval, 2,5m vezetékkel 33

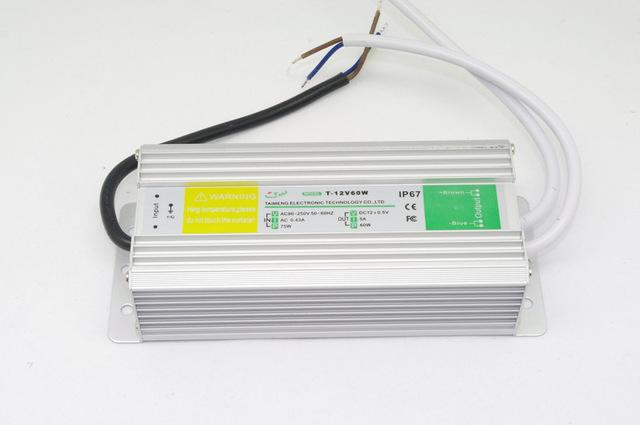

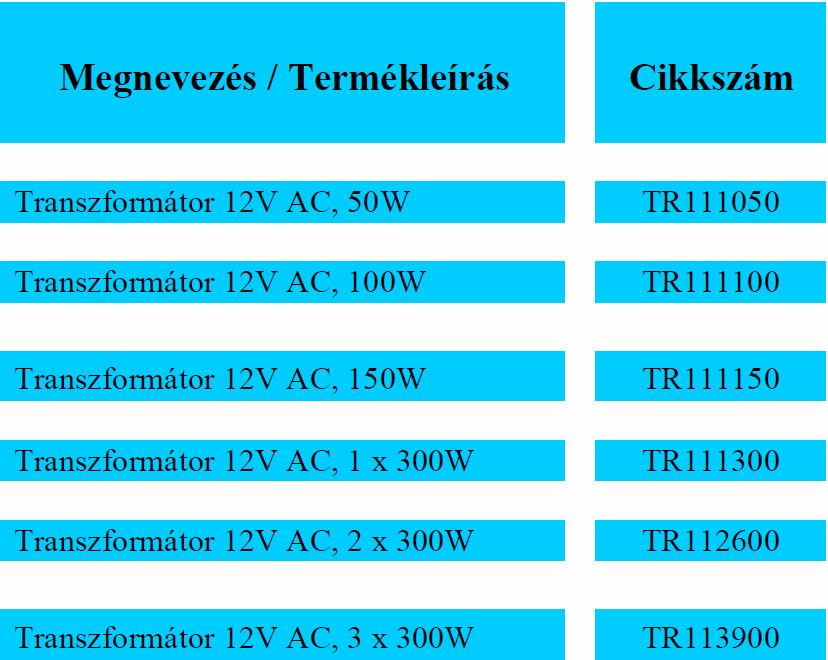

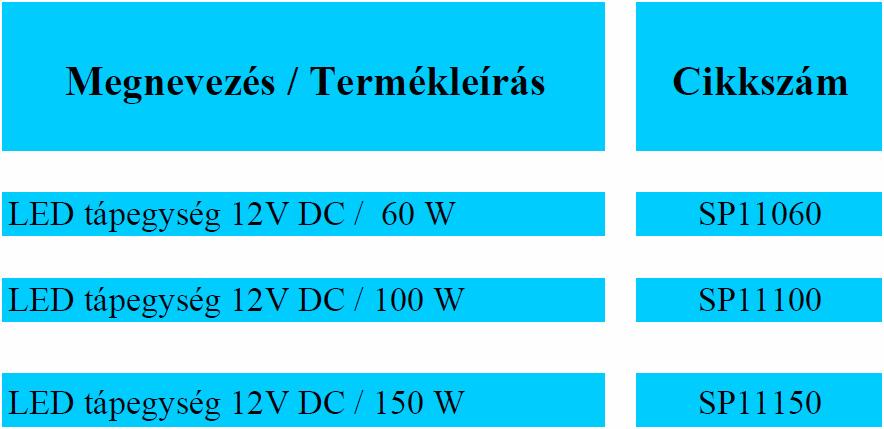

34 8. Fejezet - Medencevilágítás és tartozékok 34

35 7. Fejezet - Medencevilágítás és tartozékok 315 * SMD3528 LED chip, ABS + PC, d 177mmx105mm IP68, natural white, 6000~7000 K, 12V AC/DC, 50 ~ 60Hz 18±1W, 1200±10% Lumen, 120, 315 * SMD3528 LED chip, ABS + PC, d 177mmx105mm IP68, warm white, 3000~3500 K, 12V AC/DC, 50 ~ 60Hz 18±1W, 1200±10% Lumen, 120, 315 * SMD3528 LED chip, ABS + PC, d 177mmx105mm IP68, cold white, 8000~12000 K, 12V AC/DC, 50 ~ 60Hz 18±1W, 1200±10% Lumen, 120, 315 * SMD3528 LED chip, ABS + PC, d 177mmx105mm IP68, blue: nm, 12V AC/DC, 50 ~ 60Hz 18±1W, 400±10% Lumen, 120, 315 * SMD3528 LED RGB chip, ABS + PC, d 177mmx105mm IP68, 12V AC/DC, 50 ~ 60Hz 18±1W, 450±10% Lumen, 120, 2 wires, RF Controller 315 * SMD3528 LED RGB chip, ABS + PC, d 177mmx105mm IP68, 12V DC,18±1W, 450±10% Lumen, 120, 4 wires, PMW Controller, +12V common, 35

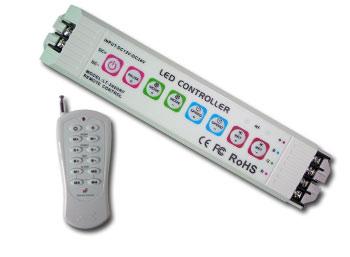

36 8. Fejezet - Medencevilágítás és tartozékok 18 pcs * 3W LED, High Power, AISI PC, d177mm x 106mm, IP68, blue: nm, 12V AC/DC, 50~60Hz, 25±1.5 W, 350 Lumen, pcs * 3W(RGB 3 In 1) LED chip-high Power, AISI PC, d177mm x 106mm, IP68, 12V AC/DC, 50~60Hz, 25±1.5 W, 900±10% Lumen, 45, 2 wires, RF Controller, 18 pcs * 3W(RGB 3 In 1) LED chip-high Power, AISI PC, d177mm x 106mm, IP68, 12V DC, 25±1.5 W, 900±10% Lumen, 45, 4 wires, PWM Controller, +12V common, 1*20W COB LED (Chip On Board)AISI 316 +Transparent PC, d177mm x 106mm, IP68, warm white: 3000~3500K, 12VAC/DC, 50~60Hz, 22±1 W, 120, 1600±10% Lm 1 * 25W COB (Chip On Board LED)AISI 316+Transparent PC, d177mm x 106mm, IP68, warm white: 3000~3500K, 12V AC/DC, 50~60Hz, 26±1 W, 120, 2000±10% Lm 1 * 30W COB(Chip On Board LED)AISI Transparent PC, d177mm x 106mm, IP68 warm white: 3000~3500K, 12V AC/DC, 50~60Hz, 33±1W, 120, 2600±10% Lm 36

37 8. Fejezet - Medencevilágítás és tartozékok 1 * 35W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68, warm white: 3000~3500K,12VAC/DC, 50~60Hz, 36±1.5W 120, 3000±10% Lm, 1 * 70W COB LED(Chip On Board) AISI 316 +Transparent PC, d177mm x 106mm, IP68, warm white: 3000~3500K, 12VAC/DC, 50~60Hz, 70±3W 120, 6000±10% Lm, 1 * 20W COB LED(Chip On Board)AISI 316 +Transparent PC, d177mm x 106mm, IP68, natural white: 6000 ~7000K, 12VAC/DC, 50~60Hz, 22±1 W,120, 1600±10% Lm, 1 * 25 W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68 warm white: 6000~7000K, 12V AC/DC, 50~60Hz, 26±1W120, 2000±10% Lm, 1 * 30W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68, warm white: 6000~7000K, 12VAC/DC, 50~60Hz, 33±1W, 120, 2600±10% Lm, 1 * 35W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68, warm white: 6000~7000K, 12VAC/DC, 50~60Hz, 36±1.5W 120, 3000±10% Lm, 37

38 8. Fejezet - Medencevilágítás és tartozékok 1 * 70W COB LED(Chip On Board LED) AISI Transparent PC, d177mm x 106mm, IP68, warm white: 6000~7000K, 12V AC/DC, 50~60Hz, 70±3W 120, 6000±10% Lm, 1 * 20W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68, warm white: 8000~12000K, 12VAC/DC, 50~60Hz, 22±1 W, 120, 1600±10% Lm, 1 * 25W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68 warm white: 8000~12000K, 12VAC/DC, 50~60Hz, 26±1 W,120, 2000±10% Lm, 1 * 30W COB LED(Chip On Board)AISI Transparent PC, d177mm x 106mm, IP68, warm white: 8000~12000K,12V AC/DC, 50~60Hz, 33±1W 120, 2600±10% Lm, 1 * 35W COB LED(Chip On Board), AISI Transparent PC, d177mm x 106mm, IP68, warm white: 8000~12000K, 12VAC/DC, 50~60Hz, 36±1.5W 120, 3000±10% Lm, 1 * 70W COB LED(Chip On Board) AISI Transparent PC, d177mm x 106mm, IP68, warm white: 8000~12000K, 12VAC/DC, 50~60Hz, 70±3W 120, 6000±10% Lm 38

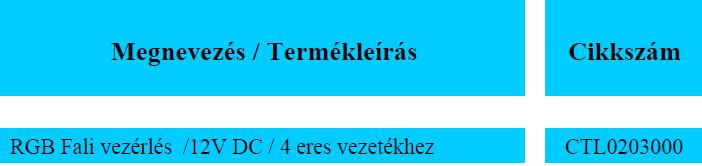

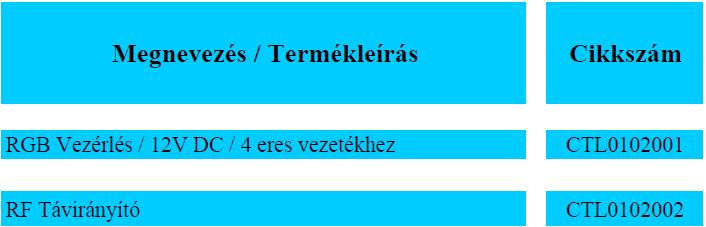

39 8. Fejezet - Medencevilágítás és tartozékok 39

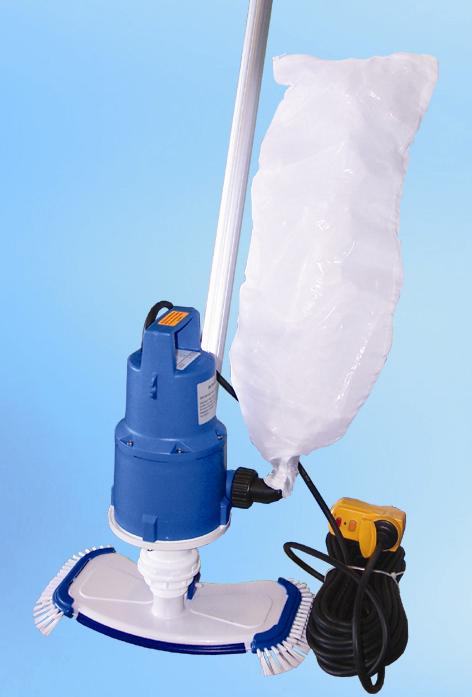

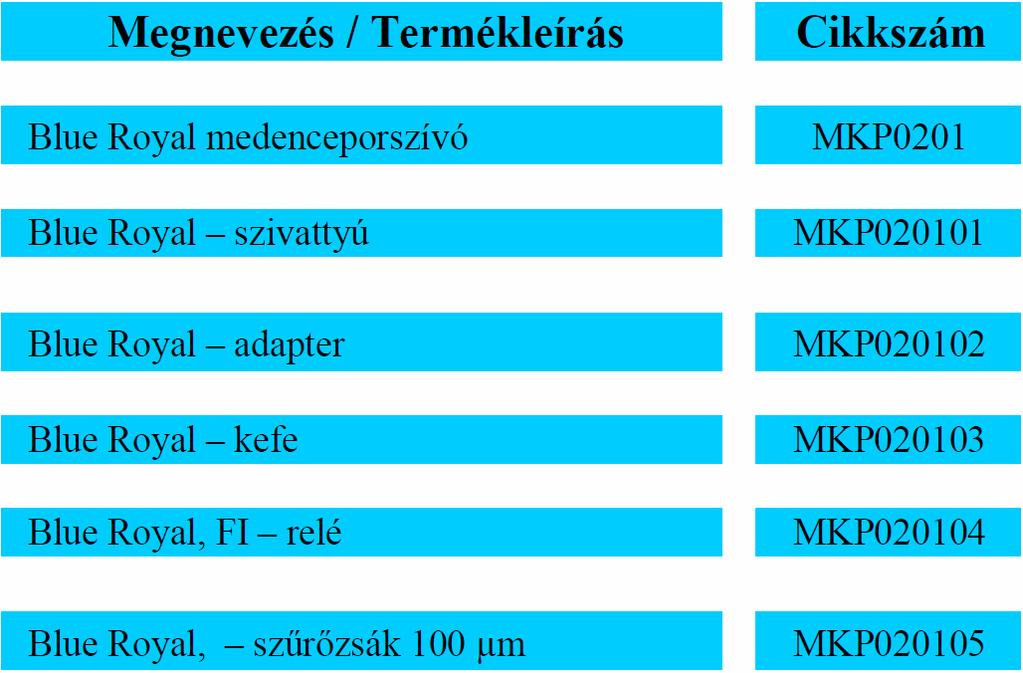

40 9. Fejezet - Medence karbantartás Manuális, elektromos medenceporszívó 9 m3/h teljesítménnyel A medence szűrőberendezésétől független működés 100 mikron-os szűrőzsák 15 m vezetékkel Szivattyú 350W, 230 V / N / PE IP 68 védelem Fi-relével és csőcsatlakozó adapterrel a szűrőzsák helyett, pl. A medencevíz leeresztéséhez 32mm-es porszívócső csatlakoztatásával letakarított felület kb. 36 cm Blue Royal 40

41 9. Fejezet - Medence karbantartás 41

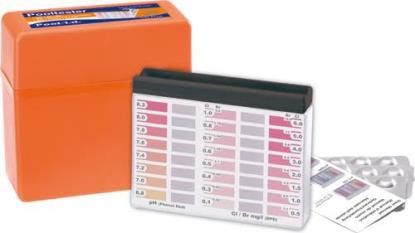

42 9. Fejezet - Medence karbantartás 2 x 20 db teszttablettával 2 x 30 db teszttablettával 500 db teszttablettával 500 db teszttablettával 42

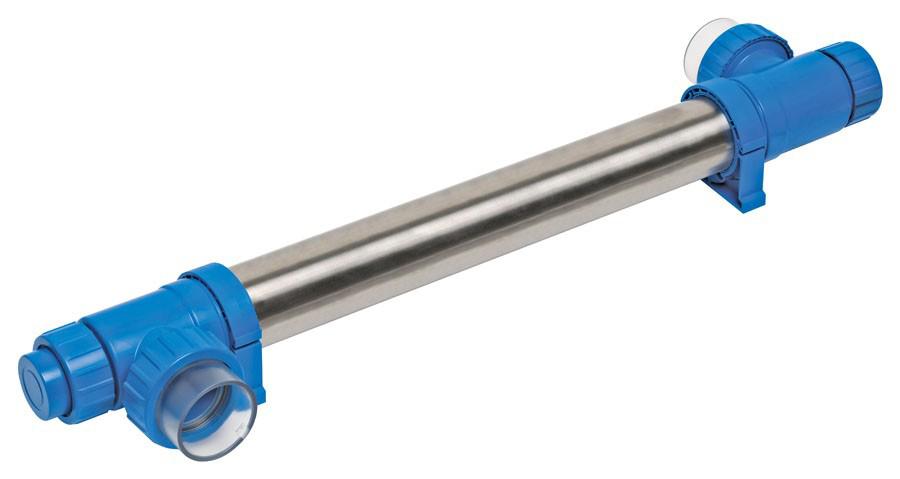

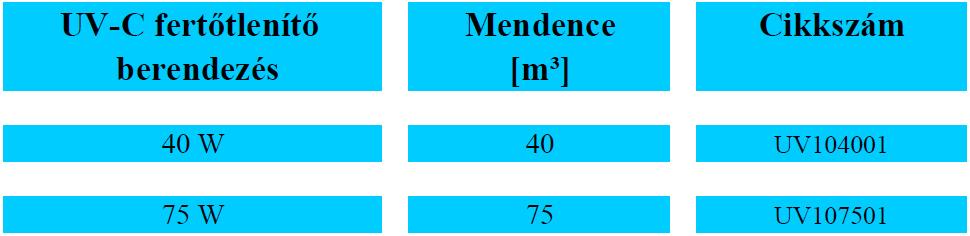

43 10. Fejezet - Medence kezelés UV-C fertőtlenítő berendezés ABS és nemesacél (316L) ház, 2 x 2" ill. 2 x 1/5" csatlakozás 9000 üzemóra, 230V, maximális nyomás 2 bar, maximális hőmérséklet 40 C, 43

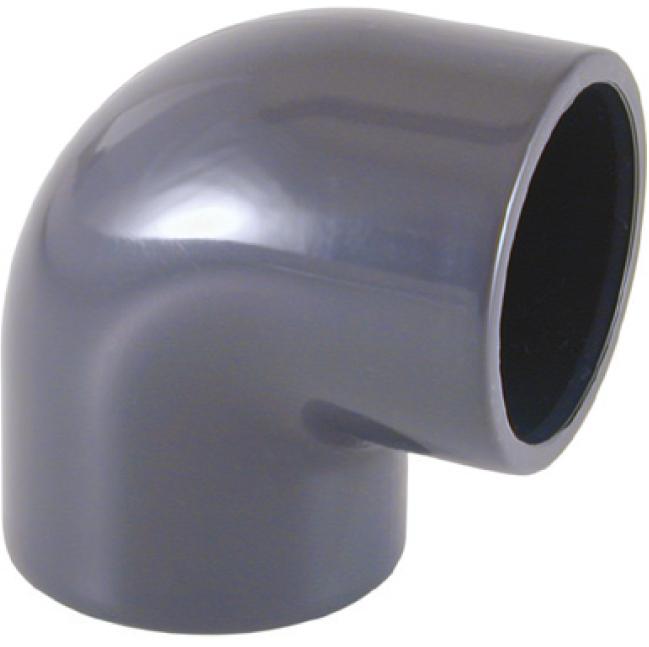

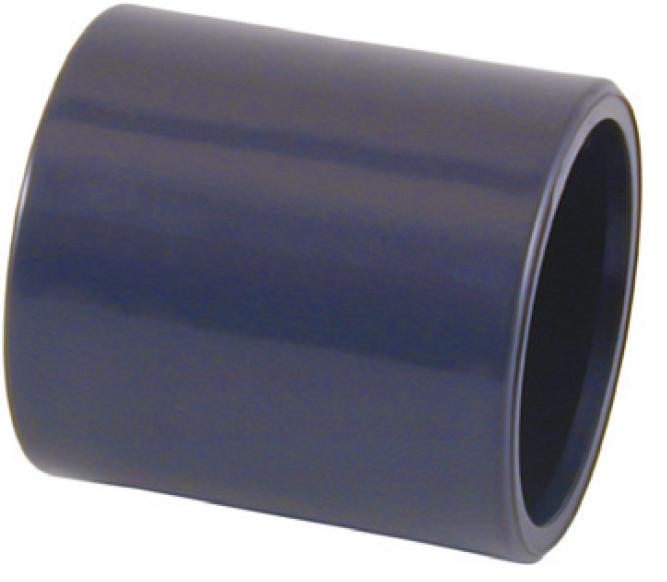

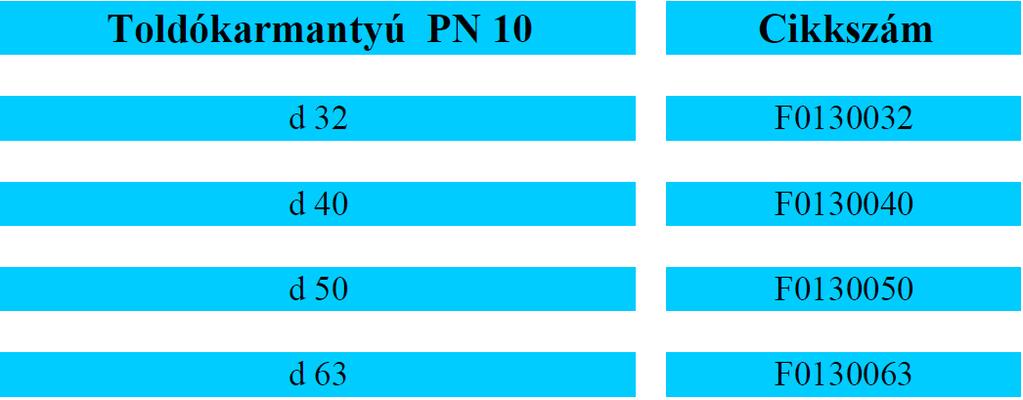

44 11. Fejezet - PVC ragasztó / PVC idomok 44

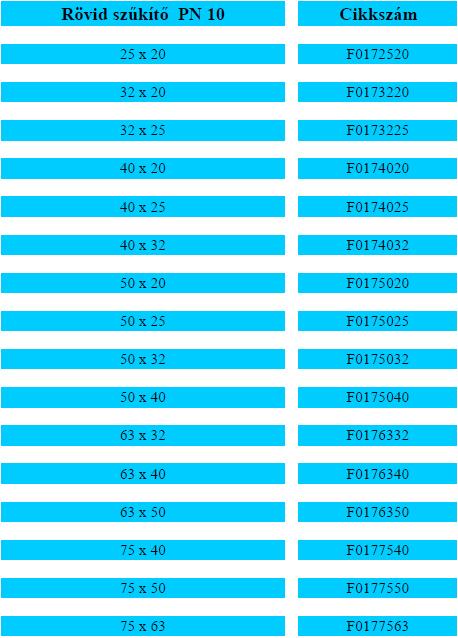

45 11. Fejezet - PVC ragasztó / PVC idomok 45

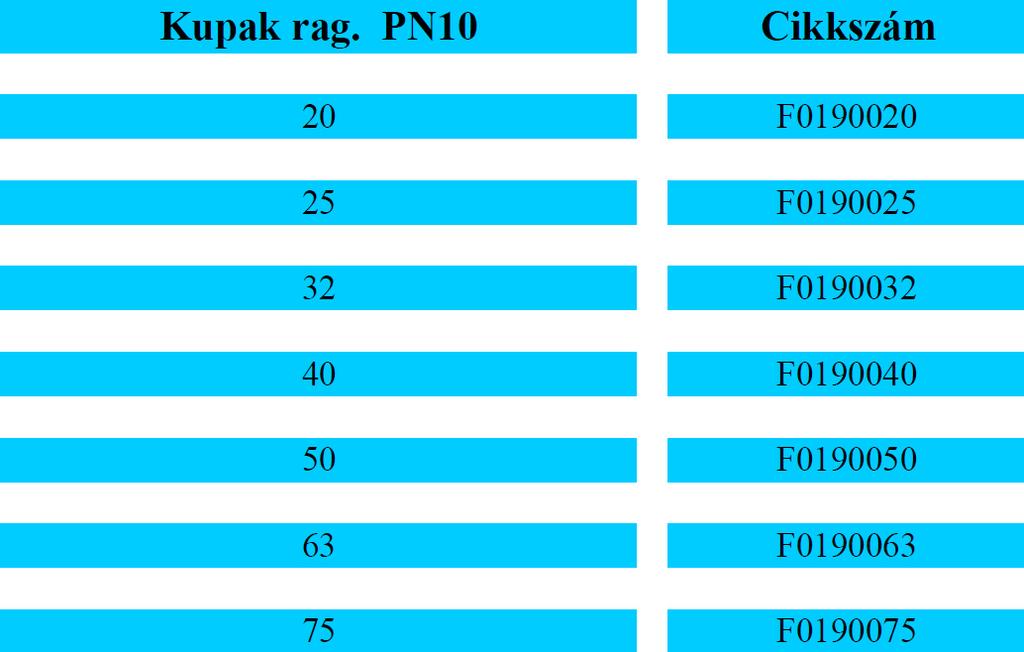

46 11. Fejezet - PVC ragasztó / PVC idomok 46

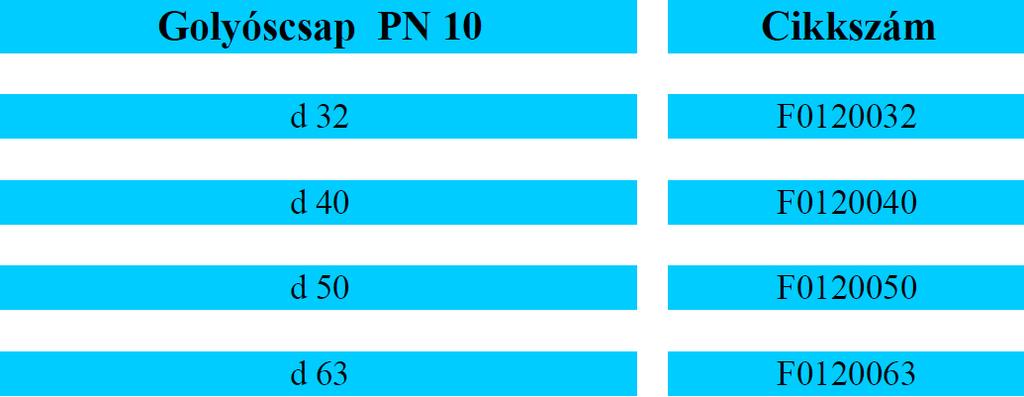

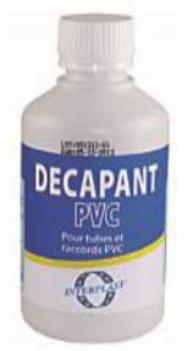

47 11. Fejezet - PVC ragasztó / PVC idomok 47
