4 Általános leírás A Debreceni Egyetem kültéri WiFi lefedettségének biztosítására Cisco AIR-CAP1602E Dual-band a/g/n Access Point-ok kerülnek telepítésre. Az AP befoglaló mérete 22cm x 22cm x 5cm. Mivel ezek az AP-k beltéri kivitelűek, jellemzően úgy kerülnek felszerelésre, hogy az AP beltéren, az antenna pedig kültéren kerülne elhelyezésre. Azon a helyen pedig, ahol ez nem megvalósítható, ott az AP-kat kültéri dobozban kell elhelyezni. A lefedésre kerülő területek adottságait figyelembe véve kétfajta antenna típus kerül felszerelésre: AIR-ANT2566P4W-R AIR-ANT2544V4M-R Dual Band (2,4GHz/6dBi és 5GHz/6dBi) Dual Band (2,4GHz/6dBi és 4GHz/4dBi) Patch antenna Omnidirectional antenna 2,4Ghz - H105 x V70 2,4GHz - Homni x V60 5GHz - H125 x V60 5GHz - Homni x V33 lapos 16cm x 28cm x 3cm harang ø16cm x 22cm Azokat az antennákat, ahol fennáll a villámcsapás következtében fellépő túlfeszültség lehetősége, megfelelő védelemmel kell ellátni. Túlfeszültség levezető patronnal meg kell akadályozni, hogy az antenna kábelen keresztül az AP esetlegesen károsodjon. Adott helyzetben a LAN oldalon az AP mögötti aktív eszközök védelme érdekében- is túlfeszültség levezető adaptert kell alkalmazni. A direkt villámcsapásnak kitett helyeken a tartó oszlopokat a szabványnak megfelelő villámvédelemmel kell ellátni. Jelen dokumentáció meghatározza a telepítésre kerülő AP-k, valamint az antennák pontos telepítési helyzetét, sugárzási irányát és a lefedni kívánt területet. A dokumentáció a WiFi szolgáltatással lefedendő területek szerinti bontásban határozza meg az AP-k szerelési pozícióját. Ez a dokumentáció nem tartalmazza az AP-k működéséhez szükséges LAN hálózat kivitelezési megoldásait. 4

5 5

6 Egyetem tér AP01 Az AP a Főépület IV. emeletén a 421-es tanteremben a szökőkút felé néző ablakok bal alsó sarka mellé kerülhetne felszerelésre, az antenna pedig kívül a két ablakot elválasztó fal külső oldalára, rövid konzolra. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér bal oldalát szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy maga alá, az épület elé is sugározzon. AP02 Az AP a Főépület IV. emeletén a 408-as tanteremben a szökőkút felé néző ablakok jobb alsó sarka mellé kerülne felszerelésre, az antenna pedig kívül a két ablakot elválasztó fal külső oldalára, rövid konzolra. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér jobb oldalát szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy maga alá, az épület elé is sugározzon. AP03 Az AP a Főépület IV. emeletén a 422/8-as tanteremben a keleti irányba néző ablakok jobb alsó sarka mellé kerülne felszerelésre, az antenna pedig kívül az ablakot elválasztó fal külső oldalára, hosszú (kb. 40 cm-es) konzolra. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) az épület melletti területet szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy a párkányon túllógva, maga alá, az épület mellé is sugározzon. AP04 Az AP a Zeneművészeti kar V. emeletén az 5-ös szobában a 6-os szobával közös válaszfalon, a mennyezethez közel, a park felőli sarokban kerülne felszerelésre, az antenna pedig a 6-os szoba erkélyének külső falára, rövid konzolra. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér épülethez közelebbi területét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy teret az épülethez közelebbi oldalon határoló sövény és a Főépület közötti területet sugározza. 6

7 7

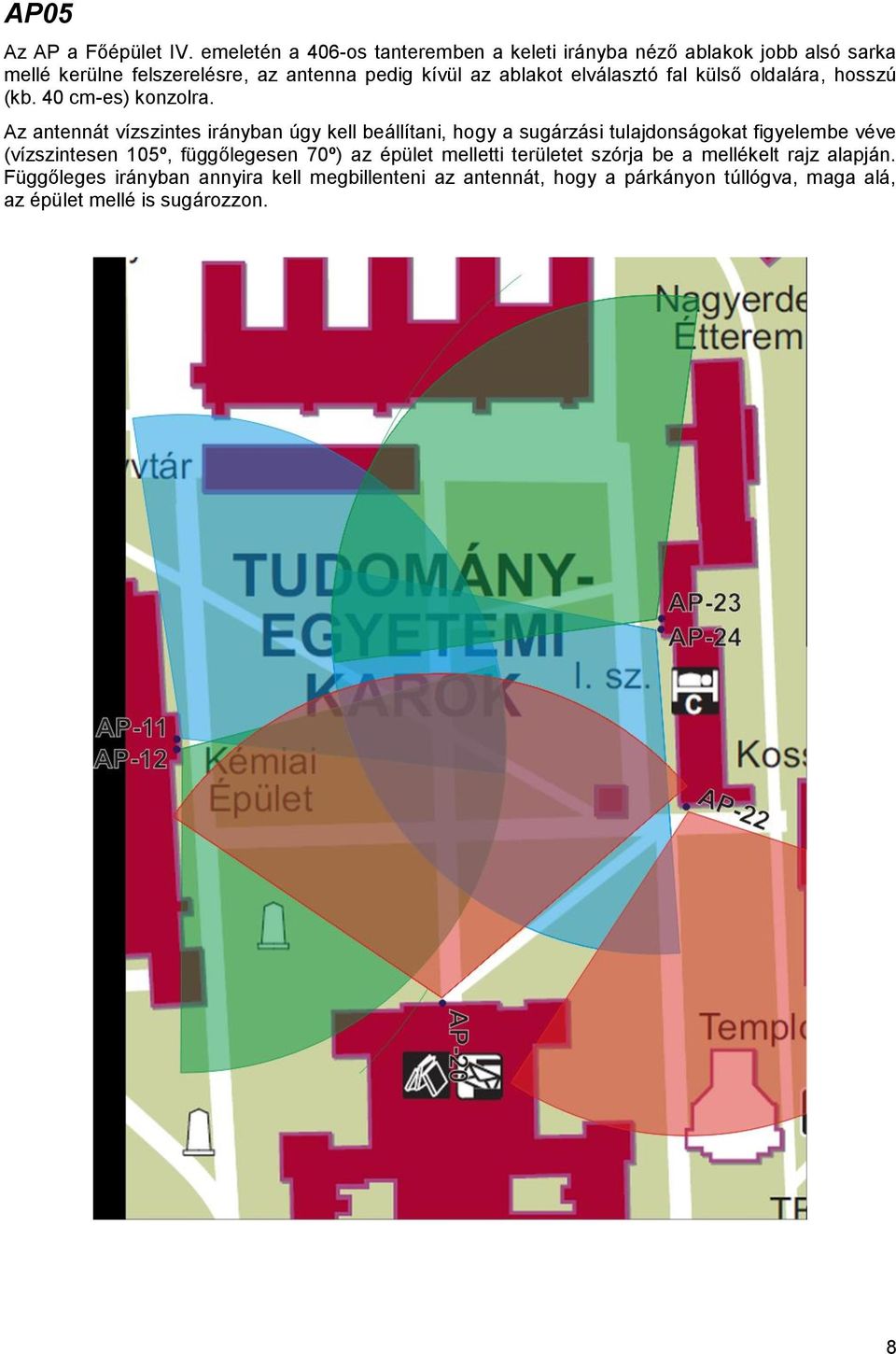

8 AP05 Az AP a Főépület IV. emeletén a 406-os tanteremben a keleti irányba néző ablakok jobb alsó sarka mellé kerülne felszerelésre, az antenna pedig kívül az ablakot elválasztó fal külső oldalára, hosszú (kb. 40 cm-es) konzolra. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) az épület melletti területet szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy a párkányon túllógva, maga alá, az épület mellé is sugározzon. 8

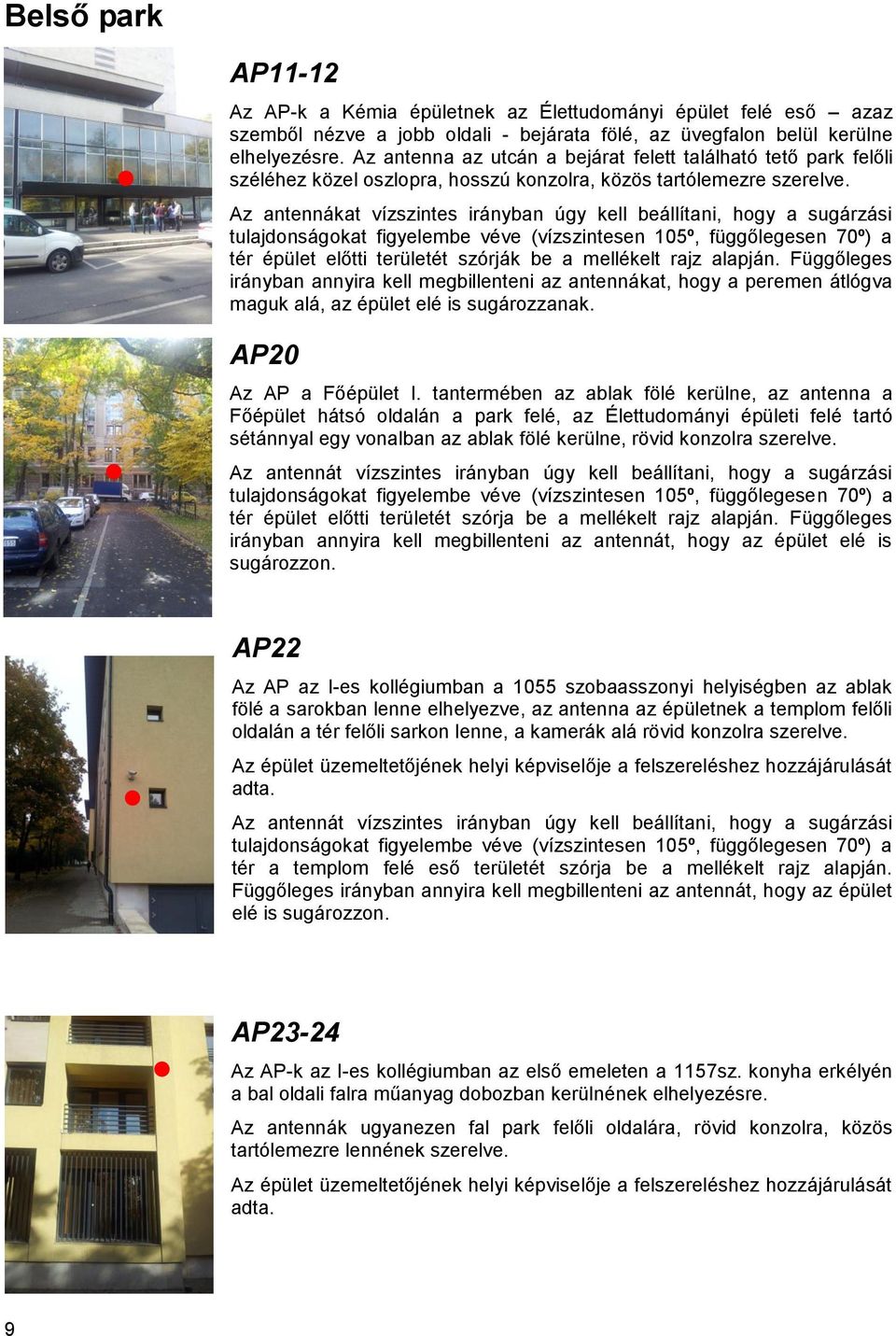

9 Belső park AP11-12 Az AP-k a Kémia épületnek az Élettudományi épület felé eső azaz szemből nézve a jobb oldali - bejárata fölé, az üvegfalon belül kerülne elhelyezésre. Az antenna az utcán a bejárat felett található tető park felőli széléhez közel oszlopra, hosszú konzolra, közös tartólemezre szerelve. Az antennákat vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér épület előtti területét szórják be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennákat, hogy a peremen átlógva maguk alá, az épület elé is sugározzanak. AP20 Az AP a Főépület I. tantermében az ablak fölé kerülne, az antenna a Főépület hátsó oldalán a park felé, az Élettudományi épületi felé tartó sétánnyal egy vonalban az ablak fölé kerülne, rövid konzolra szerelve. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér épület előtti területét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy az épület elé is sugározzon. AP22 Az AP az I-es kollégiumban a 1055 szobaasszonyi helyiségben az ablak fölé a sarokban lenne elhelyezve, az antenna az épületnek a templom felőli oldalán a tér felőli sarkon lenne, a kamerák alá rövid konzolra szerelve. Az épület üzemeltetőjének helyi képviselője a felszereléshez hozzájárulását adta. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér a templom felé eső területét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy az épület elé is sugározzon. AP23-24 Az AP-k az I-es kollégiumban az első emeleten a 1157sz. konyha erkélyén a bal oldali falra műanyag dobozban kerülnének elhelyezésre. Az antennák ugyanezen fal park felőli oldalára, rövid konzolra, közös tartólemezre lennének szerelve. Az épület üzemeltetőjének helyi képviselője a felszereléshez hozzájárulását adta. 9

10 Az antennákat vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér épület előtti területét szórják be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennákat, hogy az épület elé is sugározzanak. 10

11 Matematika épület AP13 Az AP a Matematika épület Főépület felé eső végében, a folyosón bal oldalt, a férfi mosdóban, a felső sarokban lenne elhelyezve. Az antenna az épületnek a Főépület felé eső oldalán, a sarokra, csuklós konzolra, a saroktól 40cm-re kiemelve szerelnénk. A harang omni antennát úgy kell felszerelni, hogy függőlegesen álljon és a kábelek alul jöjjenek ki belőle. sugározzanak. AP14-15 Az AP a Matematika épület első emeletén a képen látható sarokban a tanszékvezető irodájában az ablak mellé lenne szerelve. A 14-es AP patch antennája az épület Kazánház felé eső sarkán a Sportpályák felöli oldalra, rövid konzolra szerelnénk. A 15-ös AP patch antennája az épület Kazánház felé eső sarkán a Botanikus kert felöli oldalra, rövid konzolra szerelnénk. Az antennákat vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér épület előtti területét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennákat, hogy az épület elé is 11

12 12

13 Tanári Villák AP10 Az AP a Kémia épület legfelső, épületgépészeti szintjén, a Tanári villák felé eső oldalon a sarokban, a plafon alá lenneszerelve. Az patch antenna a tetőre oszlopon, rövid konzolra kerülne úgy, hogy szabad rálátása legyen a Tanári villák felé. A patch antennát úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) felülről a Tanári villák felé sugározzon. AP06-09 Az AP-k a Tanári Villák épületének padlására lenne szerelve, a patch antennák az épületek tetőszerkezetén található már meglévő oszlopokra lennének rögzítve úgy, hogy szabad rálátása legyen a Kémia épületének tetején található antennára. A patch antennát úgy kell beállítani, hogy a sugárzási tengely a Kémia épületének tetejére szerelt antennára mutasson. 13

14 14

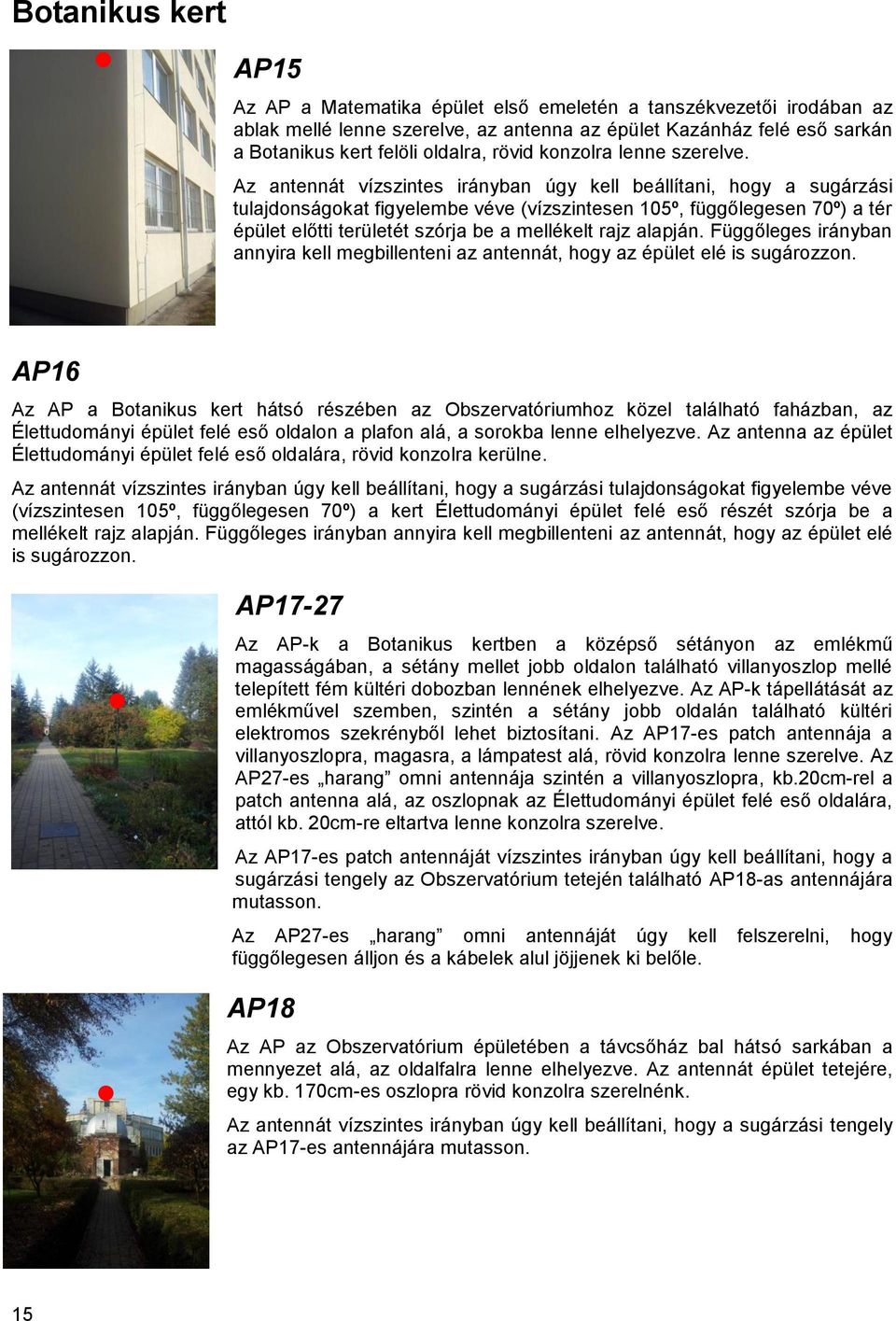

15 Botanikus kert AP15 Az AP a Matematika épület első emeletén a tanszékvezetői irodában az ablak mellé lenne szerelve, az antenna az épület Kazánház felé eső sarkán a Botanikus kert felöli oldalra, rövid konzolra lenne szerelve. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a tér épület előtti területét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy az épület elé is sugározzon. AP16 Az AP a Botanikus kert hátsó részében az Obszervatóriumhoz közel található faházban, az Élettudományi épület felé eső oldalon a plafon alá, a sorokba lenne elhelyezve. Az antenna az épület Élettudományi épület felé eső oldalára, rövid konzolra kerülne. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a kert Élettudományi épület felé eső részét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy az épület elé is sugározzon. AP17-27 Az AP-k a Botanikus kertben a középső sétányon az emlékmű magasságában, a sétány mellet jobb oldalon található villanyoszlop mellé telepített fém kültéri dobozban lennének elhelyezve. Az AP-k tápellátását az emlékművel szemben, szintén a sétány jobb oldalán található kültéri elektromos szekrényből lehet biztosítani. Az AP17-es patch antennája a villanyoszlopra, magasra, a lámpatest alá, rövid konzolra lenne szerelve. Az AP27-es harang omni antennája szintén a villanyoszlopra, kb.20cm-rel a patch antenna alá, az oszlopnak az Élettudományi épület felé eső oldalára, attól kb. 20cm-re eltartva lenne konzolra szerelve. Az AP17-es patch antennáját vízszintes irányban úgy kell beállítani, hogy a sugárzási tengely az Obszervatórium tetején található AP18-as antennájára mutasson. Az AP27-es harang omni antennáját úgy kell felszerelni, hogy függőlegesen álljon és a kábelek alul jöjjenek ki belőle. AP18 Az AP az Obszervatórium épületében a távcsőház bal hátsó sarkában a mennyezet alá, az oldalfalra lenne elhelyezve. Az antennát épület tetejére, egy kb. 170cm-es oszlopra rövid konzolra szerelnénk. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tengely az AP17-es antennájára mutasson. 15

16 16

17 AP19 Az AP az Élettudományi épület tetejére a 3. fésűre, a botanikus kert felé eső oldalra, egy kb. 170cm-es oszlopra kültéri dobozba lenne szerelve. Az antenna szintén erre az oszlopra kerülne, hosszú konzolra szerelve úgy, hogy a párkányon túlérjen. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a Botanikus kert Élettudományi épület felé eső részét szórja be a mellékelt rajz alapján. Függőleges irányban annyira kell megbillenteni az antennát, hogy az épület elé is sugározzon. 17

18 18

19 Kollégiumi gyülekezőhely AP25 Az AP az épület lépcsőházában, a portásfülkével szemben a plafon alá lenne szerelve. Az antenna a Nyak-Tag összekötő alsó szélére az úttest fölé kerülne, rövid konzolra szerelve. Az antennát vízszintes irányban úgy kell beállítani, hogy a sugárzási tulajdonságokat figyelembe véve (vízszintesen 105º, függőlegesen 70º) a gyülekező tér felé szórjon a mellékelt rajz alapján. Függőleges irányban az antennát kb. 10º-ban kell lefelé billenteni. AP28 Az AP-t a Menza épület OEC felé néző hátsó bejáratánál található helyiségben a tér felé néző sarokban a plafon alá lehetne szerelni. Az omni antenna az épület külső oldalára a falon a Gyak-Tag összekötő felé található kamerával egy magasságban kb. 40cm-es konzolra szerelnénk. A harang omni antennát úgy kell felszerelni, hogy függőlegesen álljon és a kábelek alul jöjjenek ki belőle. AP29 Az AP a III. kollégium I. emeletén a 3106b szobában az ablak mellé, a plafon alá zárható dobozba lenne szerelve. Az omni antenna az épület délkeleti sarkára, a saroktól kb. 40cm-t eltartó konzolra lenne szerelve. A harang omni antennát úgy kell felszerelni, hogy függőlegesen álljon és a kábelek alul jöjjenek ki belőle. 19

20 20

21 Egyetem téri beltéri állomások 21
