1 INNOVATÍV PROFILOK A Terasz és erkély konstrukciók Konstrukciós megoldások 0-00

2 A gyakorlatból - a gyakorlat számára óta a Schlüter rendszer neve egyet jelent az intelligens konstrukciós megoldásokkal a balkonoknál és teraszoknál. Akkor találta fel ugyanis Werner Schlüter a TROBA-lemezzel az első drén-lemezt, amely egész felületű drén-réteget képes alkotni a balkonok és teraszok esetében. Mára már a Schlüter rendszer komplett termék-választékot jelent, amelynek az egyes konstrukciós elemei egymáshoz vannak hangolva. A teljes felületű drén-réteg kialakításától a többrétegű szigetelésen át, a réteg-szétválasztáson, valamint a szegélyprofilokon át egészen az ereszcsatornáig a Schlüter rendszer úgy a tervezőnek, mint a kivitelezőnek egy kézből kínálja a balkonoknál alkalmazható teljes konstrukciót. Számos kül- és belföldi referencia igazolja, hogy a balkonok és teraszok, amennyiben szakszerűen kivitelezik őket, a rendkívüli időjárási körülmények között is hosszú ideig szolgálják és díszítik az épületet károsodás nélkül. A jelen brosúrában megadott kivitelezési javaslatokat és konstrukciós rajzokat a szerző az idevágó DIN-előírások, irányelvek és termékleírások, elméleti és a saját gyakorlati tapasztalatai alapján dolgozta ki. Az alkalmazott Schlüter termékek érvényes termékleírásait is figyelembe kell venni. A szakszerű kivitelezésért minden konkrét esetben a tervező és a kivitelező vállalja a felelősséget. 00. április

3 Tartalomjegyzék A. Burkolati konstrukció többrétegű szigeteléssel Szigetelés, rétegelválasztás és pára-kiegyenlítés A szegélyeknél alkalmazott részletmegoldások Falcsatlakozások Padlóösszefolyók A. Burkolati konstrukció többrétegű drén-megoldással a többrétegű szigetelésre -megoldás és rétegelválasztás a többrétegű szigetelés felett A szegélyeknél alkalmazott részletmegoldások Falcsatlakozások Padlóösszefolyók A. Burkolati konstrukció a szigetelések felett a DIN szerint A szegélyeknél alkalmazott részletmegoldások 0 Falcsatlakozások Ajtók csatlakoztatása Padlóösszefolyók A. Schlüter -TROBA-PLUS -ra történő burkolás, vékonyágyas ragasztóhabarcsos zsalu-gyűrűkre ültetett burkolat A szegélyeknél alkalmazott részletmegoldások Falcsatlakozások Ajtócsatlakozások A. Burkolatkonstrukció habarcsba ültetett tartó-pogácsákon A szegélyeknél alkalmazott részletmegoldások Falcsatlakozások Ajtócsatlakozások A. Burkolati konstrukció kavics- vagy zúzottkő rétegre A szegélyeknél alkalmazott részletmegoldások Falcsatlakozások 0 Ajtócsatlakozások 0 A. Egyéb részletmegoldások A szegély vízelvezetése Vízelvezetés/ajtócsatlakoztatás Akadálymentesítés Lecsorgás elleni védelem Dilatásiós fugák, falcsatlakozások/szegélyfuga Lábazat Profilkeresztmetszetek

4 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK A. Burkolatkonstrukciók többrétegű szigeteléssel A Schlüter -DITRA mint szigetelés, rétegelválasztás és párakiegyenlítés Habarcsba ültetett tartópogácsák DIN szerinti szigetelés A Schlüter -DITRA egy többrétegű szigetelés csempe és lap burkolatokhoz. A szigetelő funkcióhoz a Schlüter -DITRA esetében még társul a rétegelválasztási funkció, amely a hőmérséklet-változások okozta feszültségeket az alapfelület és a csempeburkolat között semlegesíteni képes. Az alapkonstrukcióban még meglévő nedvességet (pl. a friss esztrich miatt),% - % A.. a Schlüter -DITRA párakiegyenlítő funkciója révén lehet elvezetni. Figyelem: A toldások és csatlakozások vízzáró elkészítéséhez, a fali csomópontokhoz, terasz szegélyekhez Schlüter -KERDI- KEBA toldó szalag használata szükséges. A vízzáró leragasztáshoz Schlüter -KERDI- COLL-t és adott esetben Schlüter - KERDI-FIX-et kell használni. A beton hordréteg Lejtést adó esztrich réteg A konstrukció működésének az előfeltétele a réteg kellő esésének biztosítása (, -,0 %) a víz elvezetése érdekében Schlüter -DITRA Speciális polietilén-lemez, vékonyágyas ragasztó habarcsba fektetve, amelynek a funkciója a szigetelés, a rétegek szétválasztása, valamint a párakiegyenlítés. A toldás a Schlüter - KERDI-KEBA, toldó szalaggal történik, ragasztása: Schlüter -KERDI-COLL vízzáró ragasztóval Kerámia csempék vagy terméskőlapok Lerakásuk kültéri vékonyágyas ragasztóba i Felépítés a ZDB információs lapnak megfelelően: Csempék és lapok felhasználásával készített kültéri burkolatkonstrukciók, a 00. októberi állapot szerint,. fejezet.

5 TERASZ ÉS ERKÉLY KONSTRUKCIÓK Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia-csempe vagy természetes kőlap Schlüter -KERDI-KEBA Schlüter -BARA-RTK Schlüter -BARIN Schlüter -JOLLY/-RONDEC Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia-csempe vagy természetes kőlap Schlüter -KERDI-KEBA Schlüter -BARA-RTM Schlüter -BARIN Schlüter -JOLLY/-RONDEC Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia-csempe vagy természetes kőlap Schlüter -KERDI-KEBA Schlüter -BARA-RW Többrétegű szigetelés DIN szerinti szigetelés Habarcsba ültetett tartópogácsák

6 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK DIN szerinti szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia-csempe vagy természetes kőlap Schlüter -KERDI-KEBA Schlüter -BARA-RT Falcsatlakozás A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia-csempe vagy természetes kőlap Schlüter -KERDI-KEBA Padlóösszefolyó A.. Schlüter -DILEX-EKE Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia-csempe vagy természetes kőlap Schlüter -KERDI gallér Schlüter -KERDI-DRAIN ráültethető elem Schlüter -KERDI-DRAIN padlóösszefolyó elem Habarcsba ültetett tartópogácsák

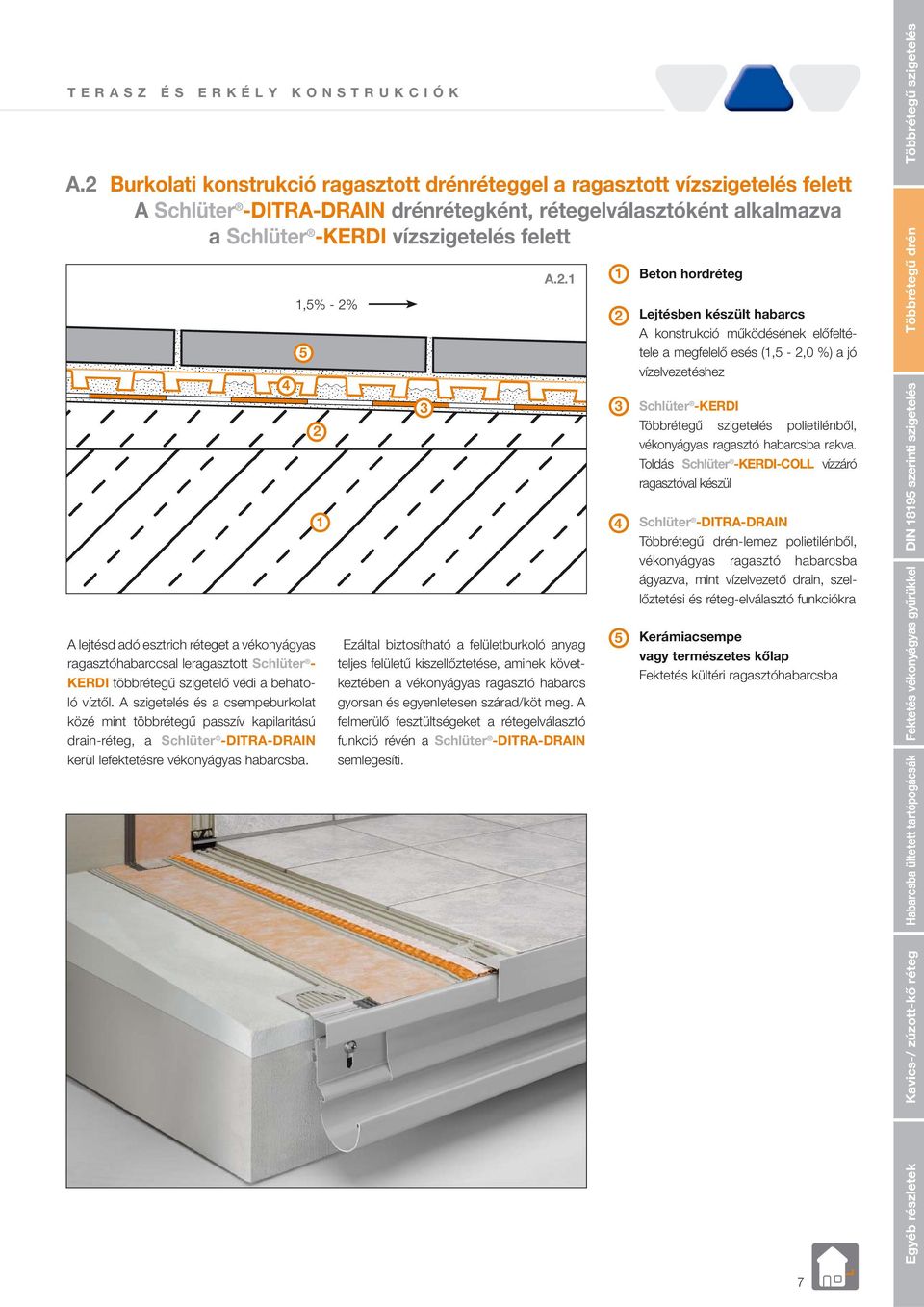

7 A. Burkolati konstrukció ragasztott drénréteggel a ragasztott vízszigetelés felett A Schlüter -DITRA-DRAIN drénrétegként, rétegelválasztóként alkalmazva a Schlüter -KERDI vízszigetelés felett A lejtésd adó esztrich réteget a vékonyágyas ragasztóhabarccsal leragasztott Schlüter - KERDI többrétegű szigetelő védi a behatoló víztől. A szigetelés és a csempeburkolat közé mint többrétegű passzív kapilaritású drain-réteg, a Schlüter -DITRA-DRAIN kerül lefektetésre vékonyágyas habarcsba.,% - % A.. Ezáltal biztosítható a felületburkoló anyag teljes felületű kiszellőztetése, aminek következtében a vékonyágyas ragasztó habarcs gyorsan és egyenletesen szárad/köt meg. A felmerülő fesztültségeket a rétegelválasztó funkció révén a Schlüter -DITRA-DRAIN semlegesíti. hordréteg Lejtésben készült habarcs A konstrukció működésének előfeltétele a megfelelő esés (, -,0 %) a jó vízelvezetéshez Schlüter -KERDI Többrétegű szigetelés polietilénből, vékonyágyas ragasztó habarcsba rakva. Toldás Schlüter -KERDI-COLL vízzáró ragasztóval készül Schlüter -DITRA-DRAIN -lemez polietilénből, vékonyágyas ragasztó habarcsba ágyazva, mint vízelvezető drain, szellőztetési és réteg-elválasztó funkciókra Kerámiacsempe vagy természetes kőlap Fektetés kültéri ragasztóhabarcsba Habarcsba ültetett tartópogácsák DIN szerinti szigetelés Többrétegű szigetelés

8 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -KERDI többrétegű sztigetelés DIN szerinti szigetelés Schlüter -DITRA-DRAIN Kerámia-csempe vagy természetes kőlap Schlüter -BARA-RT Schlüter -BARA-RTK Schlüter -BARIN Falcsatlakozás A.. Lejtést adó esztrich réteg (, -,0%) Schlüter -KERDI Schlüter -DITRA-DRAIN Kerámia-csempe vagy természetes kőlap Habarcsba ültetett tartópogácsák Padlóösszefolyó A.. Schlüter -DILEX-EKE Lejtést adó esztrich réteg (, -,0%) Schlüter -KERDI többrétegű szigetelés Schlüter -DITRA-DRAIN Kerámia-csempe vagy természetes kőlap Schlüter -KERDI-DRAIN ráültethető elem Schlüter -KERDI-DRAIN padlóösszefolyó elem

9 A. Burkolati rétegrend a DIN szerinti szigetelés felett Szigetelés, drain réteg, teherelosztó réteg és rétegelválasztó funkció Többrétegű szigetelés,% - % A.. hordozó réteg Lejtésben készült habarcs A konstrukció működésének előfeltétele a megfelelő esés (, -,0 %) a jó vízelvezetéshez A lejtős felülettel kialakított alapfelületet a DIN szerinti szigetelőréteg védi a behatoló víztől. A szigetelés és a teherelosztó réteg közé (habarcs) a beszivárgó víz elvezetésére drenázs-rétegként Schlüter - TROBA-PLUS-t alkalmazunk. A csempe és a természetes kőlap hőmérsékletingadozás következtében fellépő különböző anyagtágulását a habarcshoz képest a habarcsra fektetett Schlüter -DITRA rétegelválasztó funkciója semlegesíti. A Schlüter -DITRA szigetelési funkciója következtében hatásosan védi a habarcsot az átnedvesedéstől. Épületszigetelés a DIN szerint Schlüter -TROBA-PLUS Passzív kapilaritású drain lemez, amely az egész felületen alkalmazható a beszivárgó víz elvezetésére és a teljes felület kiszellőztetésére. Teherelosztó réteg Cementhabarcs a DIN 0- szerint Schlüter -DITRA Speciális polietilén lemez, vékonyágyas ragasztó habarcsba fektetve, funkciói: többrétegű szigetelés, rétegelválasztás, valamint páranyomás-kiegyenlítés. Alternatívaként a Schlüter -DITRA- DRAIN is használható rétegelválasztó és drenázs-rétegként. Kerámia járólap vagy természetes kőlap Fektetése vizeskötésű víz- és időjárásálló vékonyágyas ragasztóhabarcsba történik DIN szerinti szigetelés Habarcsba ültetett tartópogácsák i Felépítés a ZDB információs lapnak megfelelően: Csempék és lapok felhasználásával készített kültéri burkolatkonstrukciók, a 00. októberi állapot szerint,. fejezet.

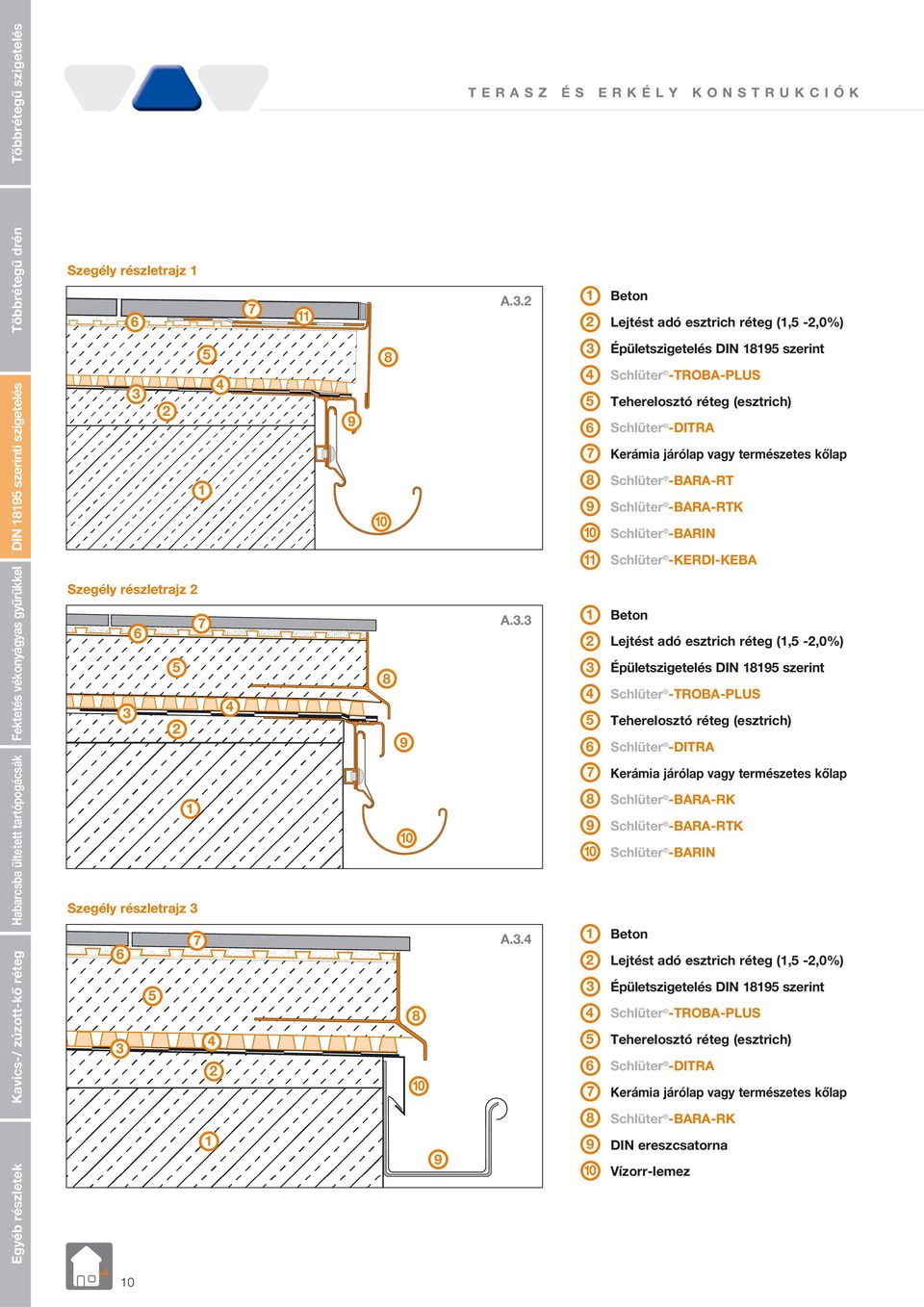

10 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) DIN szerinti szigetelés Szegély részletrajz 0 A.. 0 Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Teherelosztó réteg (esztrich) Schlüter -DITRA Kerámia járólap vagy természetes kőlap Schlüter -BARA-RT Schlüter -BARA-RTK Schlüter -BARIN Schlüter -KERDI-KEBA Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Teherelosztó réteg (esztrich) Schlüter -DITRA Habarcsba ültetett tartópogácsák Szegély részletrajz 0 0 A.. 0 Kerámia járólap vagy természetes kőlap Schlüter -BARA-RK Schlüter -BARA-RTK Schlüter -BARIN Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Teherelosztó réteg (esztrich) Schlüter -DITRA Kerámia járólap vagy természetes kőlap 0 Schlüter -BARA-RK DIN ereszcsatorna Vízorr-lemez 0

11 Többrétegű szigetelés Falcsatlakozások A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Teherelosztó réteg (esztrich) Schlüter -DITRA Kerámia járólap vagy természetes kőlap Schlüter -DILEX-EKE Schlüter -KERDI-KEBA DIN szerinti szigetelés Ajtócsatlakozás A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Teherelosztó réteg (esztrich) Schlüter -DITRA Padlóösszefolyó A.. Kerámia járólap vagy természetes kőlap Schlüter -TROBA-LINE-TL Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Teherelosztó réteg (esztrich) Schlüter -DITRA Kerámia járólap vagy természetes kőlap Schlüter -KERDI gallér i További információkat az ajtócsatlakozásokkal kapcsolatban a. és. oldalakon találhatnak. Habarcsba ültetett tartópogácsák 0 0 Schlüter -KERDI-DRAIN ráültetős elem Schlüter -KERDI-DRAIN-padlóösszefolyó gallér-szettel

12 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK A. Schlüter -TROBA-PLUS -ra történő burkolás, vékonyágyhoz alkalmazható gyűrűkre ültetve Schlüter -TROBA-STELZ-DR,% - % A.. hordréteg Lejtést adó esztrich réteg A konstrukció működésének előfeltétele a megfelelő lejtés (, -,0 %) a jó vízelvezetéshez DIN szerinti szigetelés Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Nyomásálló drenázs-lemez teherhordó rétegként önhordó lapokhoz (pl.térkő) és a nyitott fugák révén behatoló víz hatékony levezetésére Habarcsba ültetett tartópogácsák Az ilyen konstrukcióknál a nagy terhelhetőségű és teljes felületű drenázst adó Schlüter -TROBA-PLUS alkotja a tartó réteget és biztosítja azt, hogy gyorsan és hatékonyan levezethető legyen a nyitott fugákon át behatoló víz. A Schlüter - TROBA-STELZ-DR fixáló és zsalugyűrűként szolgál, hogy egyenletes felfekvő felületek alakuljanak ki a vékonyágyas ragasztóhabarcsból az önhordó lapokhoz. Figyelem: A Schlüter -TROBA-STELZ- DR zsalugyűrűk a vékonyágyas habarcs bedolgozását követően újra felszedhetők és felhasználhatók! Schlüter -TROBA-STELZ-DR Zsalugyűrűk a hígágyas habarcshoz a Schlüter -TROBA-PLUS -ra Előre gyártott betonlapok, (pl.térkő) természetes kőlapok vagy vastag kerámia lapok

13 Többrétegű szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Schlüter -TROBA-STELZ-DR Schlüter -BARA-RKLT Schlüter -BARIN DIN szerinti szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Schlüter -TROBA-STELZ-DR Szegély részletrajz A.. Schlüter -BARA-RT Schlüter -BARA-RTK Schlüter -BARIN Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Schlüter -TROBA-STELZ-DR Schlüter -BARA-RK Schlüter -BARA-RTK Habarcsba ültetett tartópogácsák Schlüter -BARIN

14 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK DIN szerinti szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Schlüter -TROBA-STELZ-DR Schlüter -BARA-RWL Schlüter -BARA-RTK Schlüter -BARIN Habarcsba ültetett tartópogácsák Falcsatlakozás Ajtócsatlakozás A.. A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Schlüter -TROBA-STELZ-DR Schlüter -KERDI Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Schlüter -TROBA-STELZ-DR Schlüter -TROBA-LINE-TL i További információkat az ajtócsatlakozásokkal kapcsolatban a. és. oldalakon találhatnak.

15 A. Burkolatkonstrukció habarcsba ültetett tartó-pogácsákon Lerakás Schlüter -TROBA-STELZ habarcs-gyűrűkre Többrétegű szigetelés,% - % A.. A Schlüter -TROBA-STELZ-MR habarcsgyűrűk műanyagból készülnek. A mm magasságú gyűrűket a fugák találkozási pontjaira rakják le, egyfajta bennmaradó zsaluzatként, majd utána megtöltik friss habarccsal. Ezáltal a burkolat felülete magasságban egyszerűen beállítható. A pogácsák közötti szabad térség biztosítja a nyitott fugákon keresztül behatoló víz gyors lefolyását. hordréteg Lejtést adó esztrich réteg A konstrukció működésének előfeltétele a megfelelő lejtés (, -,0 %) a jó vízelvezetéshez Épületszigetelés DIN szerint Polietilén-fólia Polietilén-fólia vagy Schlüter -TROBA a burkolóanyag függvényében Schlüter -TROBA-STELZ-MR habarcs-gyűrűk, amelyek lerakást könnyítik a nagyformátumú lapoknál, balkonokra és teraszokra Előre gyártott betonlapok, (pl.térkő) természetes kőlapok vagy vastag kerámia lapok i Felépítés a ZDB információs lapnak megfelelően: Csempék és lapok felhasználásával készített kültéri burkolatkonstrukciók, a 00. októberi állapot szerint,. fejezet. DIN szerinti szigetelés Habarcsba ültetett tartópogácsák

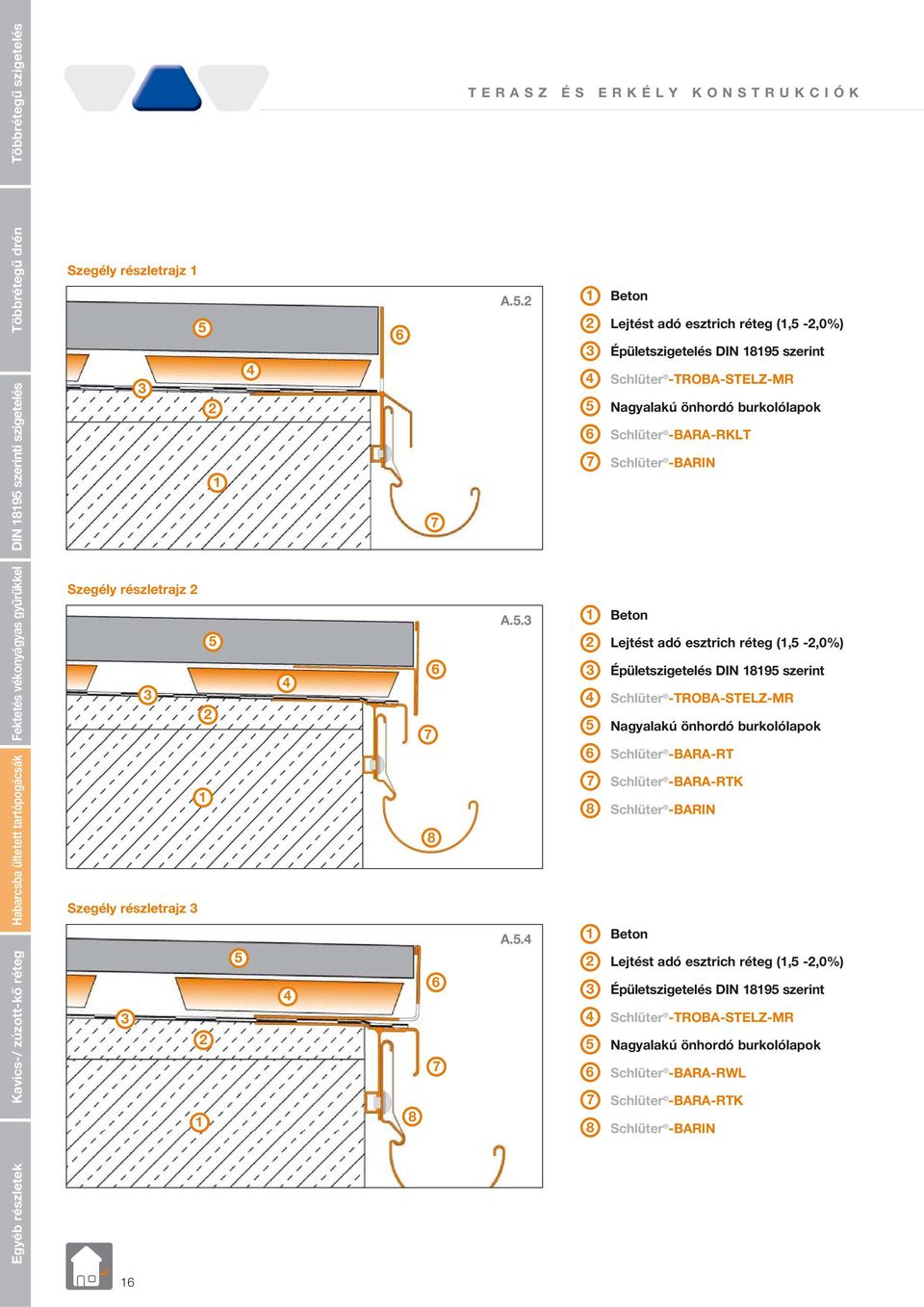

16 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK DIN szerinti szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-STELZ-MR Schlüter -BARA-RKLT Schlüter -BARIN Szegély részletrajz Szegély részletrajz A.. A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-STELZ-MR Schlüter -BARA-RT Schlüter -BARA-RTK Schlüter -BARIN Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-STELZ-MR Schlüter -BARA-RWL Schlüter -BARA-RTK Schlüter -BARIN Habarcsba ültetett tartópogácsák

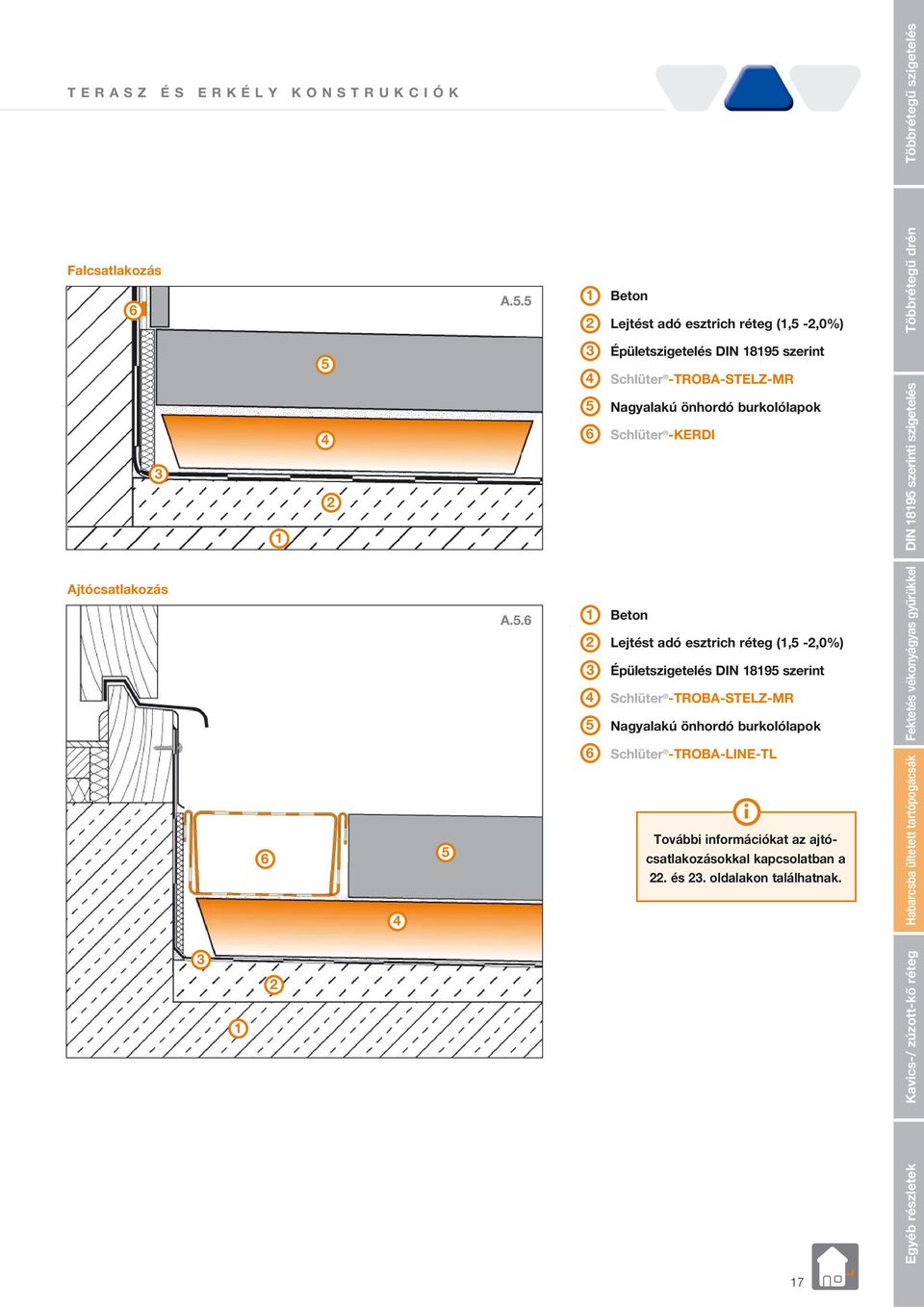

17 Többrétegű szigetelés Falcsatlakozás A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-STELZ-MR Schlüter -KERDI DIN szerinti szigetelés Ajtócsatlakozás A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-STELZ-MR Schlüter -TROBA-LINE-TL i További információkat az ajtócsatlakozásokkal kapcsolatban a. és. oldalakon találhatnak. Habarcsba ültetett tartópogácsák

18 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK A. Burkolati konstrukció kavics- vagy zúzott-kő rétegre Ragasztás nélküli lerakás Schlüter -TROBA-ra kavics- és zúzottkő ágyba,% - % A.. Lejtést adó esztrich réteg A konstrukció működésének előfeltétele a megfelelő lejtés (, -,0 %) a jó vízelvezetéshez Ennél a megoldásnál a Schlüter -TROBA felületi drenázs védő- és elválasztó rétegként szolgál a szigetelés felett és védi azt az egyes kavicsok benyomódásától. Ugyanakkor megakadályozza azt is, hogy a víz megfagyása esetén fagyott "vizesbeton-réteg" keletkezzen a szigetelésen. Ezen kívül gondoskodik az önhordó lapok nyitott fugáin keresztül beáramló víz elvezetéséről. Épületszigetelés DIN szerint Schlüter -TROBA Ez egy védő- és drenázs réteg a szigetelések fölé, a zúzottkő- és kavics-réteg alá. Nyomásálló polietilén tojáslemezfóliából van, amely lyukakat tartalmaz a drenázs-csatornákhoz Kavics vagy zúzottkő ágy Előre gyártott betonlapok, (pl.térkő) természetes kőlapok vagy vastag kerámia lapok i Felépítés a ZDB információs lapnak megfelelően: Csempék és lapok felhasználásával készített kültéri burkolatkonstrukciók, a 00. októberi állapot szerint,. és. fejezet. DIN szerinti szigetelés Habarcsba ültetett tartópogácsák

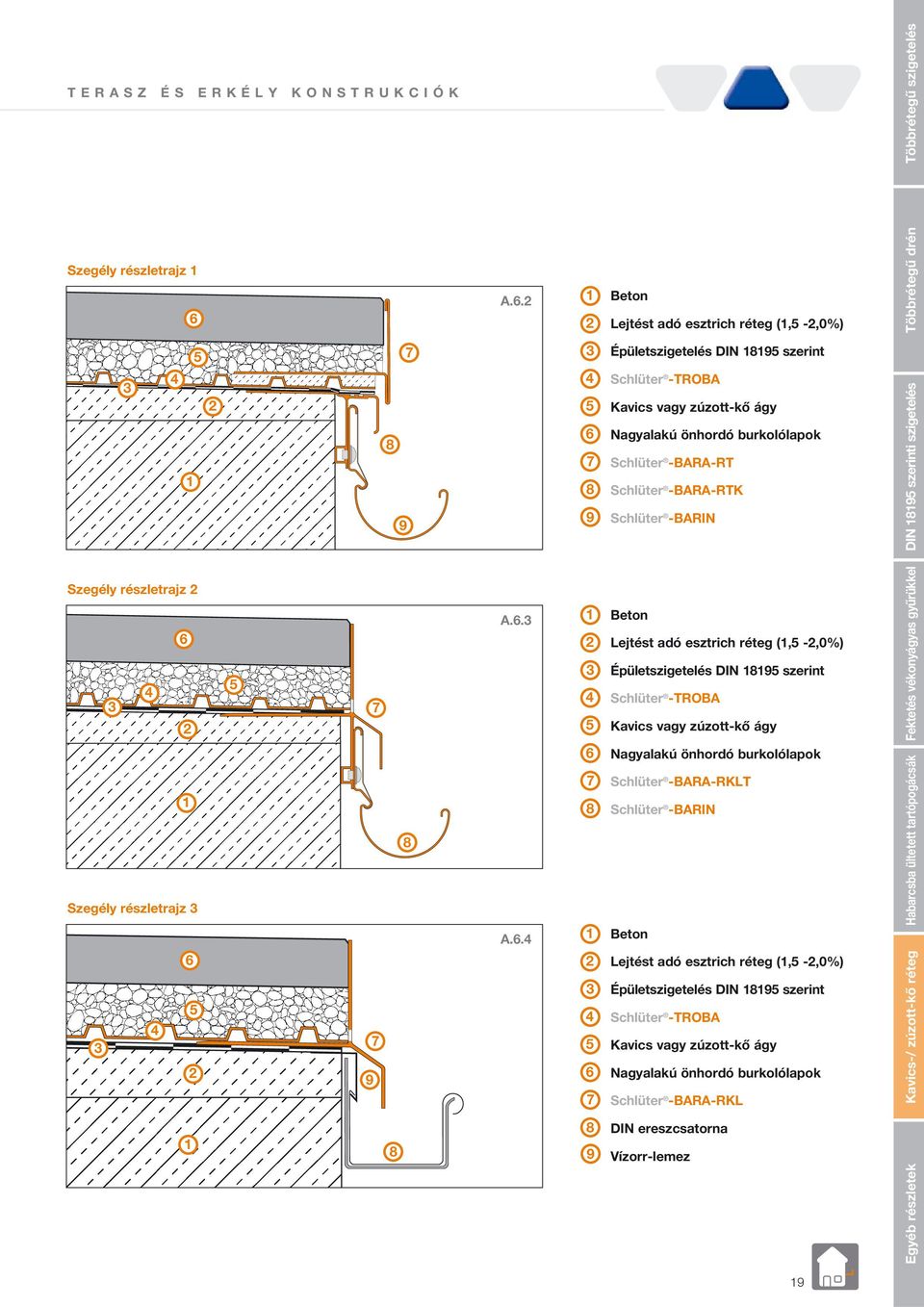

19 Többrétegű szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA Kavics vagy zúzott-kő ágy Schlüter -BARA-RT Schlüter -BARA-RTK Schlüter -BARIN DIN szerinti szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA Kavics vagy zúzott-kő ágy Szegély részletrajz A.. Schlüter -BARA-RKLT Schlüter -BARIN Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA Kavics vagy zúzott-kő ágy Schlüter -BARA-RKL Habarcsba ültetett tartópogácsák DIN ereszcsatorna Vízorr-lemez

20 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK DIN szerinti szigetelés Szegély részletrajz A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA Kavics vagy zúzott-kő ágy Schlüter -BARA-RWL Schlüter -BARA-RTK Schlüter -BARIN Falcsatlakozás A.. Fal Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA Kavics vagy zúzott-kő ágy Habarcsba ültetett tartópogácsák Ajtócsatlakozás A.. Lejtést adó esztrich réteg (, -,0%) Épületszigetelés DIN szerint Schlüter -TROBA-PLUS Kavics vagy zúzott-kő ágy Schlüter -TROBA-LINE-TL i További információkat az ajtócsatlakozásokkal kapcsolatban a. és. oldalakon találhatnak. 0

21 A. Egyéb megoldások részletrajzai Többrétegű szigetelés A szegély vízelvezetése BARA-RTK 0 mm-ig állítható magasságban r = 0 mm 0 mm állítható - mm között A.. Schlüter -BARIN egy színes felületbevonattal ellátott alumínium ereszrendszer a balkonok és teraszok felületének vízelvezetésére. Rögzítése az erre kialakított Schlüter - BARA- profilokhoz lehetséges. DIN szerinti szigetelés Vízelvezetés mellvéd (parapet) esetén A.. Schlüter -KERDI-DRAIN-ESP egy olyan vízelvezető rendszer, ami áttöri a balkon mellvédjét. Habarcsba ültetett tartópogácsák Lejtést adó esztrich réteg (, -,0%) Schlüter -DITRA Kerámia járólap vagy természetes kőlap Schlüter -KERDI-KEBA Schlüter -KERDI-DRAIN-ESP Schlüter -RONDEC vagy -JOLLY

22 Többrétegű szigetelés TERASZ ÉS ERKÉLY KONSTRUKCIÓK Ajtócsatlakozás A.. A DIN szerint a szigeteléseket a burkolat felső szegélyénél centiméterrel magasabbra kell felvezetni. Ez azt eredményezi, hogy az ajtónál legalább tizenöt centiméteres küszöb keletkezik. DIN szerinti szigetelés > cm Habarcsba ültetett tartópogácsák Vízelvezetés/ajtócsatlakozás > cm A.. Schlüter -TROBA-LINE egy olyan dréncsatorna, ami megakadályozza, hogy a víz feltorlódjon az ajtó- és falcsatlakozások környékén. A lapos tetők építésére vonatkozó irányelvek szerint ennek a beépítésével a DIN-norma szerinti tizenöt centiméteres csatlakozási magasság öt centiméterre csökkenthető.

23 Akadálymentesítés < %,- % A.. A Schlüter -TROBA-LINE alkalmas az ajtók közelében az akadálymentes konstrukció megvalósítására, amennyiben egy második A Schlüter -TROBA-LINE-t építenek be elé, kellően nagy távolságra. Az ilyen speciális konstrukciókban az építtetővel kell megállapodni. Többrétegű szigetelés DIN szerinti szigetelés Habarcsba ültetett tartópogácsák

24 Lecsorgás elleni védelem Többrétegű szigetelés A.. A Schlüter -BARA-RAP egy nemesacélból, vagy felületbevonattal ellátott alumíniumból készülő lezáró profil. A Schlüter - BARA-RW tartóprofillal kombinálva a szabad (oldalsó) szegélyek behatárolására szolgál balkonoknál és teraszoknál és megakadályozza azt, hogy a csapadékvíz vagy a mosóvíz ellenőrizetlenül lefolyjon. Lecsorgás elleni védelem A.. A Schlüter -BARA-RT egy T-formájú lezáró profil a balkonok és teraszok burkolatához. Ha a profilok geometriáját úgy választjuk meg, hogy az egyik szára kiáll a burkolat síkjából, akkor az a szabad szegélyt oldalról behatárolja és megakadályozza, hogy a csapadékvíz vagy a mosóvíz ellenőrizetlenül lefolyjon a balkon szegélyén. DIN szerinti szigetelés Habarcsba ültetett tartópogácsák

25 Többrétegű szigetelés Dilatációs profilok Az érvényes szabályoknak megfelelően a dilatációs fugákat a csempeburkolatban is tovább kell vezetni. Egyébként pedig a nagy felületű burkolatokat a Schlüter -DITRA vagy a Schlüter -DITRA-DRAIN révén az érvényes szabályoknak megfelelően mezőkre kell osztani. Kültéren (balkonoknál és Dilatációs fugák A.. teraszoknál) a mezők mérete ne haladja meg a három méteres oldalhosszúságot. A teherhordó felület függvényében szükséges lehet azonban kisebb mezők alkalmazása is. A mezőknek lehetőleg valamelyest nyújtottaknak kell lenniük (: arányig). Ezzel összefüggésben utalunk a különböző Schlüter -DILEX profil-típusokra. Az építményekben kialakított hézagok fölé a várható mozgások függvényében megfelelő profilokat kell alkalmazni, mint pl. a Schlüter -DILEX-BT vagy a Schlüter - DILEX-KSBT. A Schlüter -DITRA-t az adott dilatációs fugák felett szét kell választani. Ha szigetelésként Schlüter -DITRA kerül felhasználásra, akkor a csatlakozásoknál felül kell ragasztani Schlüter -KERDI-FLEX rugalmas toldószalaggal. Falcsatlakozás/szegélydilatáció A.. A Schlüter -DILEX-EK és -EKE szegélyfugaprofilként használandók, hogy a burkolat mozgásait kiegyenlítsék. Az érvényes szakmai dilatációs szabályok szerint a szegély és csatlakozó fugáknak olyan méretezésűeknek kell lenniük (az esztichben is), hogy kizárják a befeszülést. DIN szerinti szigetelés Habarcsba ültetett tartópogácsák

26 Lábazat A..0 A Schlüter -BARA-ESOT egy olyan nemesacélból készülő lábazattartó profil, amit akkor használunk, hogy ha a lábazatcsempe rögzítéséhez nem áll rendelkezésre teherbíró felület. Az esztrich alatt el kell helyezni az egész felületre kiterjedő drenázst (Schlüter -TROBA-PLUS-t). Többrétegű szigetelés DIN szerinti szigetelés Habarcsba ültetett tartópogácsák
