1 Növényi hatóanyagok kinyerése és elválasztása szuperkritikus oldószerekkel Simándi Béla BME Kémiai és Környezeti Folyamatmérnöki Tanszék Az előadás vázlata (1) Elméleti alapok Extrakció A műveleti paraméterek hatása A hatóanyagok kinyerése A hatóanyagok elválasztása Növényi hatóanyagok extrakciója Az előadás vázlata (2) Modellezés Költségek becslése A szuperkritikus oldószerek lehetséges alkalmazásai Növényi hatóanyagok extrakciója 1

2 A szuperkritikus extrakciós készülék (>0.1m 3 ) számának változása A szén-dioxid p-t állapotdiagramja p szilárd folyadék FLUID 73 bar gáz 31 C T A szuperkritikus fázis képződése 2

3 Szén-dioxid sűrűségének változása nyomás függvényében állandó hőmérsékleten Szén-dioxid sűrűségének hőmérséklet függése állandó nyomáson Víz sűrűségének hőmérséklet függése állandó nyomáson 3

4 Szén-dioxid sűrűség változása nyomás és hőmérséklet függvényében Szén-dioxid redukált nyomás redukált sűrűség függvényében állandó hőmérsékleten Szén-dioxid viszkozitásának változása nyomás függvényében állandó hőmérsékleten 4

5 Víz viszkozitásának változása hőmérséklet függvényében állandó nyomáson Szén-dioxid hőkapacitása sűrűség függvényében Bruno and Ely, 1991 CO2 hővezetése sűrűség függvényében Bruno and Ely,

6 Fizikai-kémiai jellemzők összehasonlítása különböző halmazállapotban Fizikai kémiai jellemző Gáz Fluid Folyadék Sűrűség [kg/m 3 ] Diffúziós állandó [cm 2 /s] Viszkozitás [Pas] Fizikai-kémiai jellemzők összehasonlítása különböző halmazállapotban Fluid fázis viselkedése A B y A 6

7 Etil-alkohol-szén-dioxid állapotdiagram Ploishuk et al, Alkalmazott oldószerek Oldószer Kritikus T ( C) Kritikus p (bar) Etilén (C2H4) 9 50,3 Etán (C2H6) 32 48,8 Propilén (C3H6) 92 46,2 Propán (C3H8) 97 42,4 n-pentán (C5H12) ,7 Alkalmazott oldószerek Oldószer Kritikus T ( C) Kritikus p (bar) Etilén (C2H4) 9 50,3 Etán (C2H6) 32 48,8 Propilén (C3H6) 92 46,2 Propán (C3H8) 97 42,4 n-pentán (C5H12) ,7 Benzol (C6H6) ,9 Toluol (C7H8) ,1 7

8 Alkalmazott oldószerek Oldószer Kritikus T ( C) Kritikus p (bar) Etilén (C2H4) 9 50,3 Etán (C2H6) 32 48,8 Propilén (C3H6) 92 46,2 Propán (C3H8) 97 42,4 n-pentán (C5H12) ,7 Benzol (C6H6) ,9 Toluol (C7H8) ,1 Szén-dioxid (CO2) A szuperkritikus szén-dioxid előnyei Nem káros az egészségre Biztonságtechnikai szempontból megfelelő Nem lép reakcióba a kezelt anyaggal Relatíve nagy a sűrűsége, így jó az oldóképessége Alacsony a kritikus hőmérséklete és nyomása Alkalmazott oldószerek Oldószer Kritikus T ( C) Kritikus p (bar) Etilén (C2H4) 9 50,3 Etán (C2H6) 32 48,8 Propilén (C3H6) 92 46,2 Propán (C3H8) 97 42,4 n-pentán (C5H12) ,7 Benzol (C6H6) ,9 Toluol (C7H8) ,1 Szén-dioxid (CO2) Víz (H2O)

9 Módosítók (co-solvent, entrainer) Oldószer Kritikus T ( C) Kritikus p (bar) n-pentán 196,6 33,7 n-hexán 234,5 30,3 metanol 239,5 80,8 etanol ,4 n-butanol 288,9 45 aceton dimetil-éter 126,9 54 Etil-alkohol-szén-dioxid állapotdiagram Ploishuk et al, A kritikus paraméterek változása a módosító koncentrációjával Koncentráció aceton metanol etanol n-butanol mol% T c ( C) P c (bar) T c ( C) P c (bar) T c ( C) P c (bar) T c ( C) P c (bar) 1 34,7 77,9 32,7 76,5 32,7 76,6 36,5 80,3 2 36,8 79,7 34,7 78,2 35,7 78,3 42,5 87,5 4 43,7 85,7 37,7 81,7 40,5 84,3 56,1 108 Tiszta CO 2 : T c =31,3 C, P c =73,8 bar 9

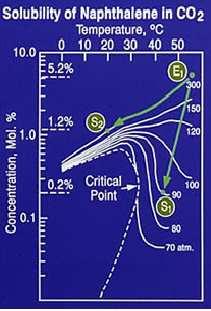

10 Naftalin oldhatósága hőmérséklet függvényében Oldóképesség hőmérséklet függvényében Ipari szuperkritikus extraktor 10

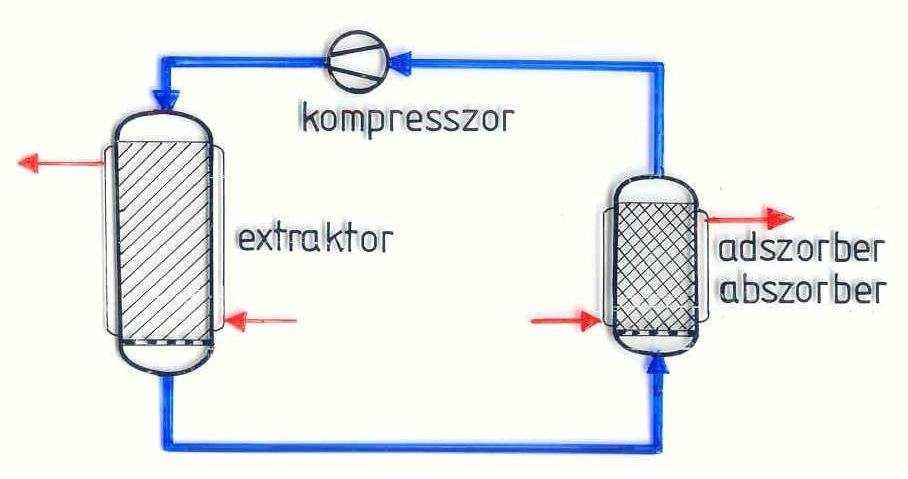

11 T-S diagram Több szeparátoros szuperkritikus extraktor Adszorberrel vagy abszorberrel összekapcsolt szuperkritikus extraktor 11

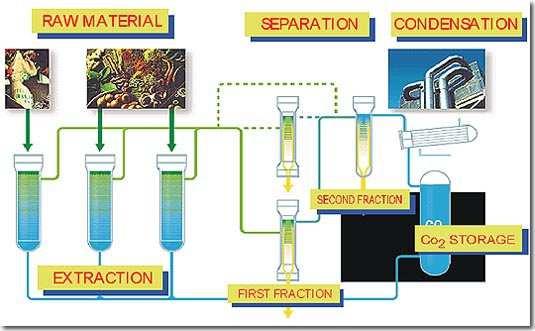

12 Laborkészülék 1. Laborkészülék 2. Fűszerek és gyógynövények extrakciója Oldószerek ALAPANYAG SZEPARÁCIÓ CSEPPFOLYÓSÍTÁS Szilárd-folyadék extrakció Szuperkritikus extrakció Alkalmazások 2. FRAKCIÓ CO 2 TARTÁLY Költségek EXTRAKCIÓ 1. FRAKCIÓ 12

13 Növényi anyagok extrakciója, nagynyomású extraktor 1 CO 2 tartály 2 hűtők 3 szivattyú 4 hőcserélő 5 extraktor 6 szeparátorok A műveleti paraméterek hatása A növényi anyag előkészítése nedvességtartalom részecskeméret olajtartalom Az extrakció műveleti paraméterei idő, oldószeráram nyomás hőmérséklet Növényi hatóanyagok extrakciója A nedvességtartalom hatása a hozamra Olívaolaj kinyerése nedves (47,7% nedvesség) és száraz (5,1% nedvesség) mintákból nedves minta száraz minta Hozam (%) kg CO 2 /kg szárazanyag Növényi hatóanyagok extrakciója 13

14 A szemcseméret hatása Paprika extrakciója Kihozatal (%) kísérlet 33. kísérlet 34. kísérlet 35. kísérlet kg CO2/kg szárazanyag n d R( d) = 100exp d0 32., 33., 34. kísérleteknél d 0 = 0,96 mm; 35. kísérletnél d 0 = 0,45 mm Növényi hatóanyagok extrakciója Az olajtartalom hatása Paprika extrakciója 100 Hatásfok (%) Hexánban oldható (%) Növényi hatóanyagok extrakciója Az extrakciós idő és oldószeráram hatása Kukoricacsíra extrakciója Hozam (%) Hozam (%) , m/s 0, m/s 0, m/s 5 0, m/s 0, m/s 0, m/s Extrakciós idő (min) kg CO 2/kg szárazanyag Növényi hatóanyagok extrakciója 14

15 A nyomás és hőmérséklet együttes hatása Kakukkfű extrakciója Növényi hatóanyagok extrakciója A nyomás és hőmérséklet hatása Kakukkfű extrakciója: kihozatal és 95 %-os konfidencia intervallumaik 6 5 Kihozatal (%) P E (bar) T E = 40 C T E = 50 C T E = 60 C Növényi hatóanyagok extrakciója Édeskömény (Foeniculum vulgare Mill.) frakcionálása (P E =302 bar, T E =38 C) 1. szeparátor:75 bar, 23,5 C 1. szeparátor:86 bar, 23,5 C 15

16 Növényi hatóanyagok: terpenoidok C 10 monoterpének (illóolajok) C 15 szeszkviterpének (illóolajok) C 20 diterpének (antioxidánsok) C 30 triterpének (phytoszterinek) C 40 tetraterpének (karotinoidok) (C 5 ) n polyterpének (kaucsuk) Illóolaj komponensek oldhatósága Limonén (1) Karvon (2) Kariofillén (3) Valeranon (4) Stahl, E., Quirin, K.-W., Gerard, D.: Dense Gases for Extraction and Refining, Springer-Verlag, Berlin, A desztillált és extrahált olaj összehasonlítása övény Komponens Vízgőzdeszt. Kapor limonén 55.7 (Anethum graveolens L.) D-karvon 36.5 Koriander pinén 15.3 (Coriandrum sativum L.) linalool 68.5 Zeller limonén 50.5 (Apium graveolens L.) 3-butylphthalid 23.6 Petrezselyem (Petroselinum crispum L.) α-pinén β-pinén myristicin apiol SFE

17 Növényi hatóanyagok: illóolajok (változások a desztilláció alatt) linalil-acetát linalool levendula (Lavandula intermedia Emeric) muskotályzsálya (Salvia sclarea L.) glikozidok timol kakukkfű (Thymus vulgaris L.) matricin kamazulén kamilla (Matricaria chamomilla L.) Növényi hatóanyagok: szeszkviterpén származékok Kamilla (Matricaria chamomilla L.) Cickafarkfű (Achillea millefolium L.) Őszi margitvirág (Tanacetum parthenium L.) Benedekfű (Cnikus benedictus L.) matricin proazulének partenolid knicin Az őszi margitvirág (Tanacetum parthenium L.) extrakciója 17

18 Parthenolid kinyerése O O O parthénolide Triterpének H H HO HO α-amirin β-amirin H OH H HO HO faradiol β-sitosterol Növényi hatóanyagok: triterpének, szteroidok Körömvirág (Calendula officinalis L.) Illatos barátcserje (Vitex agnus castus L.) Gyermekláncfű (Taraxacum officinale Web.) faradiol és észterei szteroidok β-amirin, β-szitoszterol 18

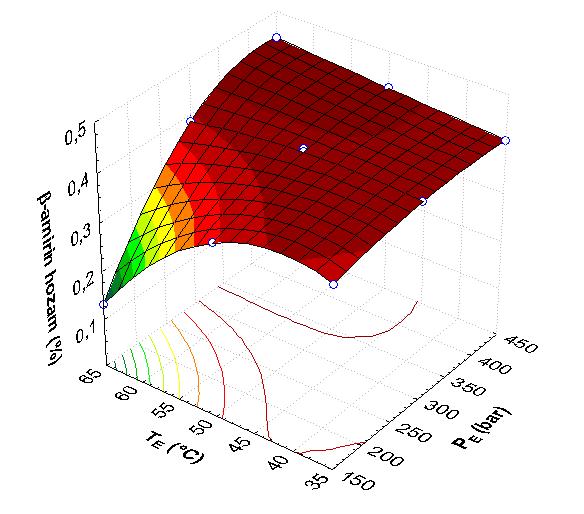

19 Triterpének extrakciója Gyermekláncfű levél extrakciója, β-amirin Növényi hatóanyagok extrakciója Fontosabb karotinoid vegyületek HO O bixin (annetto) O O O OH HO capsanthin (paprika) β-carotene (carrot) OH HO lutein (alfalfa) lycopene (tomato) Növényi hatóanyagok: tetraterpének, karotinoidok Paprika (Capsicum annuum L.) Csipkebogyó (Rosa canina L.) Paradicsom (Solanum lycopersicon L.) 19

20 Likopin extrakciója Színezékek kinyerése paprikából 10,589 11,214 11,839 12,464 13,089 13,714 14,339 14,964 15,589 16,214 16,839 17,464 18,089 18,714 19,339 above Komló extrakciója (Humulus lupulus L.) Víz Szerves oldószer Vízgőz-desztilláció Vizes kivonat Petróleum oldható Teljes extrakt Illóolaj Petróleumban nem oldható Lágy gyanta Kemény gyanta α savak β savak Ismeretlen savak 20

21 A komló keserű komponensei O OH O OH OH R HO OH O R OH O α acid iso α acid OH O R H 3 C CH 3 O OH R= β acid CH 3 H 3 C H 3 C CH 3 CH 3 CH 3 CH 3 A komlókivonat komponenseinek változása az idő függvényében Gardner, D.S.: Commercial scale extraction of alpha-acids and hop oils with compressed CO2 in King, M.B., Bott, T.R. (Eds.):Extraction of atural Products Using ear-critical Solvents, Chapman&Hall, Glasgow, Alkalmazási vizsgálatok antioxidáns és gyökfogó hatás antimikrobiális hatás alkalmazás kozmetikumokban alkalmazás élelmiszerekben alkalmazás gyógytermékekben Növényi hatóanyagok extrakciója 21

22 Antioxidáns hatás vizsgálata Kakukkfű kivonatok avasodásgátló hatása Preoxid-szám Tiszta olaj (kontroll) 0,01% BHT 0,1% BHT 0,35% SFE kakukkfű 0,77% SFE kakukkfű 0.99% SFE kakukkfű 1,20% Soxhlet kakukkfű Idő (nap) Növényi hatóanyagok extrakciója Antimikrobiális hatás vizsgálata Kakukkfű kivonatok antimikrobiális hatása P.cyclopium Alk.kontrol 0,75% SE 0,015% EO 0,025% SFE Telep átmérő (mm) apok Növényi hatóanyagok extrakciója Alkaloidok: a kávé koffeinmentesítése Oldhatóság a hőmérséklet és nyomás függvényében Stahl, E., Quirin, K.-W., Gerard, D.: Dense Gases for Extraction and Refining, Springer-Verlag, Berlin,

23 A kávé koffeinmentesítése Közel folyamatos üzemelés Nikotin extrakciója dohányból Szárított dohány CO 2 Aroma kivonás Aroma H 2 O Nicotin kivonás Aroma vissza Adsorbens regenerálás Szárítás Nicotin Aroma eloszlatás kondicionálás CO 2 Nicotinmentes dohány 23

24 Zsíros olajok és viaszok Szójaolaj oldhatósága széndioxidban Stahl, E., Quirin, K.-W., Gerard, D.: Dense Gases for Extraction and Refining, Springer-Verlag, Berlin, Alkohol entrainer hatása az extrakció sebességére g oil / 100 g kukoricacsíra % alcohol 2.5 % alcohol 5 % alcohol 7.5 % alcohol 10 % alcohol kg CO2 / kg kukoricacsíra γ-linolén-savat tartalmazó olajok Növény Hozam [%] C 18:3 az olajban (γ-linolénsav) [%] Oenothera biennis L Borago officinalis L Humulus lupulus L Cannabis sativa L Ribes rubrum L Ribes negrum L Ribes grosullaria L Rosa canina L Hippophae rhamnoides L

25 Narancsolaj összetétele Komponens Összetétel (%) α-pinén 0.45 Myrcén 1.77 d-limonén Octanal 0.59 Decanal 0.52 Linalool 0.37 Geranial 0.12 Narancshéj-olaj fázisegyensúlya Brunner, G.: Industrial Process Development: Counter current Multistage Gas Extraction Processes, Proceedings of 4 th International Symposium on Supercritical Fluids, , Sendai, Japan, Szeparációs faktor narancshéj-olaj frakcionálásánál Brunner, G.: Industrial Process Development: Counter current Multistage Gas Extraction Processes, Proceedings of 4 th International Symposium on Supercritical Fluids, , Sendai, Japan, Megoszlási hányados: y K = x Szelektivitás: K α = K Terpenes Aroma fr. 25

26 Citrus olaj frakcionálása Feed Terpének CO 2 CO 2 Aroma A frakcionálás eredménye A narancshéj-olaj terpénmentesítése (félüzemi kísérlet) A betáplálás aromatartalma 4.1 % Aromatartalom a koncentrált 18.9 % olajban Az aroma visszanyerése 90 % Szén-dioxid/olaj fázisarány 100 Különböző zsírsav-észterek megoszlási hányadosa és szelektivitása Zsírsav-észter K=y/x K A /K 22 C C C C

27 Az EPA és DHA elválasztása Nagy mennyiségű anyagok feldolgozása Alapanyag Extrakt Kapacitás (t/év) lepárlási maradék olaj kávé koffein rizs növényvédőszer tea koffein dohány nikotin/aroma komló aroma/keserűanyagok fa impregnálás tojás koleszterin fűszerek aroma/lecitin gyógynövények aktív anyagok Beruházási költség Oldószerek Szilárd-folyadék extrakció Szuperkritikus extrakció Alkalmazások Ár index ÁI = A(V T. W) 0,25 Költségek 0,1 SFE SFI SFE/SFF PA 0 lg(v T W)

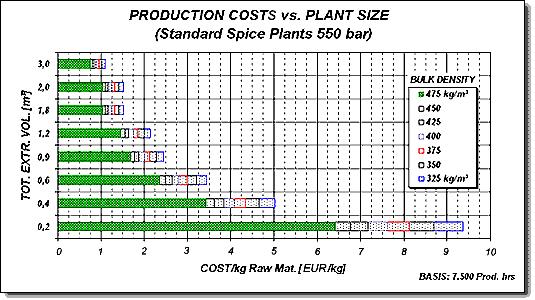

28 Termelési költség Oldószerek Szilárd-folyadék extrakció Szuperkritikus extrakció Alkalmazások Költségek Költség összehasonlítás Oldószerek Szilárd-folyadék extrakció Szuperkritikus extrakció Alkalmazások Költségek Kapacitás (t/év) Előállítási költség (EUR/kg nyersanyag) Oldószeres extrakció Szuperkritikus extrakció Alapanyag gyógynövények, kozmetikumok, fűszernövények ,5 2-5 élelmiszer kiegészítők, növényi olajok, fűszernövények, gyógynövények ,5-1,2 0,75-1,2 kávé, komló ,2-0,4 olajos magvak Köszönöm a figyelmüket! 28
