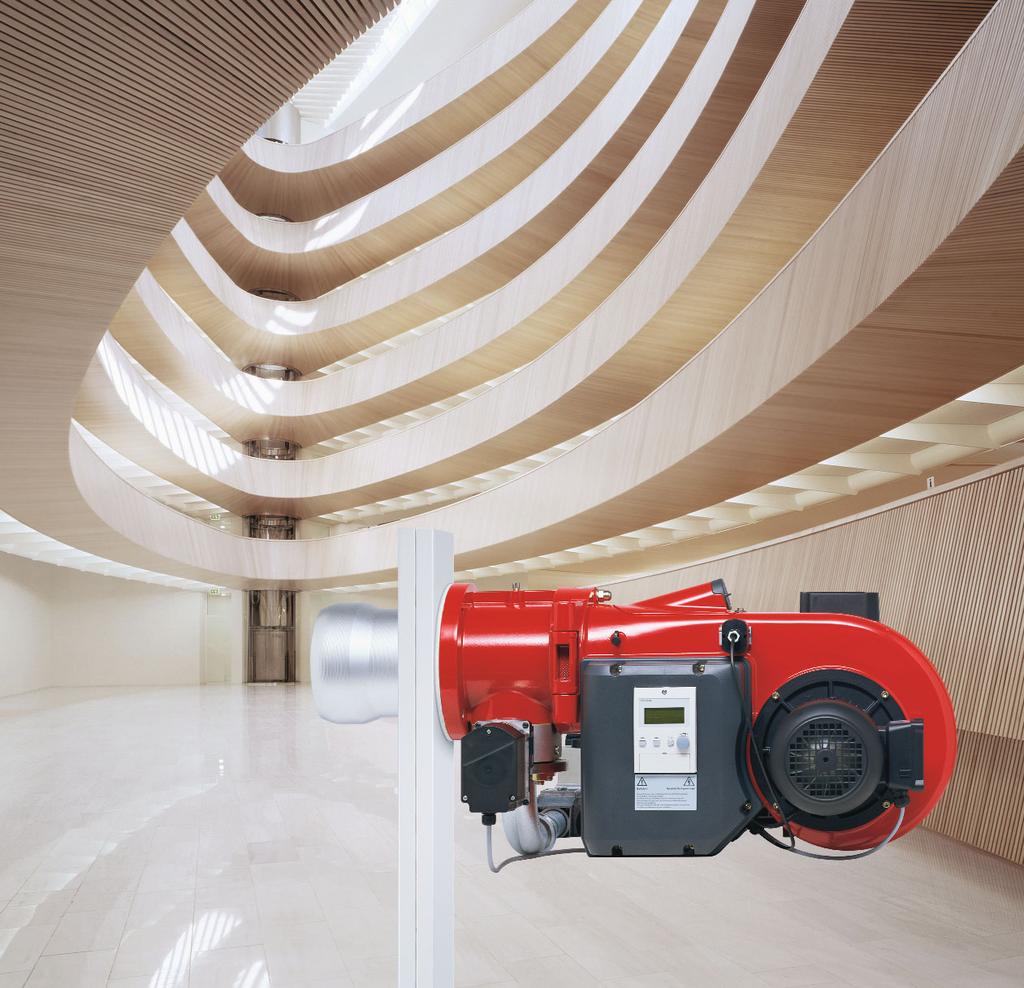

2 Fejlődés a tradícióban: Az új monarch égő A monarch márkajel több mint 50 éve jelent teljesítményt és minőséget az égőgyártásban A monarch típussorozatú Weishaupt égőket több mint hat évtizede használják a legkülönbözőbb hőellátó- és ipari berendezésekben és ezek alapozták meg a Weishaupt kitűnő hírnevét. Az új monarch égővel tovább íródik ez a siker sorozat. A legkorszerűbbtechnika a kompakt építés i móddal együttesen teszik univerzálisan használhatóvá ezt a nagy teljesítményű égőt.

3 Digitális. Kompakt. Halk. A digitális tüzelésvezérlő takarékossá és biztonságossá teszi az égő üzemeltetését. A kezelés rendkívül egyszerű. A kiváló áramlást biztosító házkialakítás és a speciális levegővezetés igen nagy teljesítményt tesz lehetővé kompakt méretek mellett. Az újonnan kifejlesztett ventilátoregységnek köszönhetően az új monarch - égők jelentősen csökkentett zajszinttel üzemelnek.

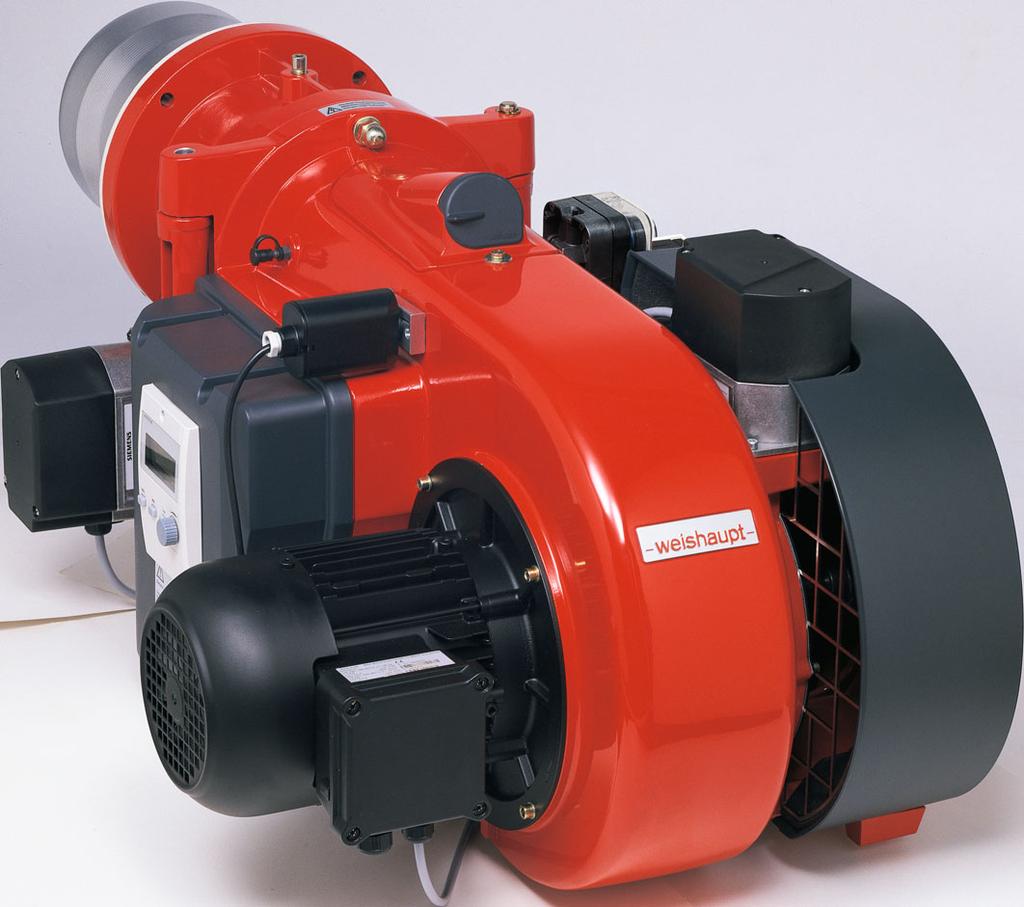

4 Digitális A digitális tüzelésvezérlő a következőket jelenti: optimális tüzelési értékek, bármikor megismételhető beállítási értékek és könnyű kezelhetőség. A WM 0 sorozatú Weishaupt olaj-, gáz- és kéttüzelőanyagos égők szériaszerűen elektronikus arányszabályozással és digitális tüzelésvezérlővel vannak felszerelve. A korszerű tüzelés-technológiák kifejezetten megkövetelik a tüzelőanyag és az égési levegő pontos és bármikor megismételhető pontosságú adagolását. Csak így biztosíthatók hosszú időn keresztül állandó, optimális tüzelési értékek. Egyszerű kezelés Az égőfunkciók beállítása egy kijelzőés kezelőegység segítségével történik. Ez egy buszrendszeren keresztül van összekötve a tüzelésvezérlővel. Az égő így a használó által könnyen kezelhetően beállítható. Rugalmas kommunikációs lehetőségek A beépített interfész lehetővé teszi minden szükséges információnak és vezérlőparancsnak a fölérendelt irányítórendszer felé történő továbbítását. Szükség esetén modemen keresztül történő telefonkapcsolat is installálható távvezérlés, távfelügyelet és távdiagnózis céljából. Busz-kommunikáció külső rendszerekkel és épületfelügyeleti rendszerrel Arra az esetre, ha égők és fűtési rendszerek, valamint egy PLC-vezérlő között adatcserét kell folytatni, vagy ha az égőt épületfelügyeleti rendszerekbe kell bekötni, a Weishaupt E-Gate vagy Mod Gate kapun keresztül különféle buszrendszerek állnak rendelkezésre. A ProGraf NT-vel a vezérlési és szabályozási szint részére korszerű és minden követelményhez illeszthető szoftver-terméket kínál a Weishaupt. Előny az új technika révén A digitális tüzelésvezérlés kényelmessé és biztonságossá teszi az égő üzemeltetését. A legfontosabb előnyök: Nincs szükség külön égővezérlőre, mivel a tüzelésvezérlő veszi át a vezérlést. Csupán egy motorvédőkapcsolóról kell gondoskodni az égőmotor részére és egy külső vezérlésbiztosítóra van szükség. Kevesebb szerelési munka: Minden egyes égő komplett egységként gyárilag bevizsgálva kerül kiszállításra. Az üzembe helyezéshez és a szervizmunkákhoz kevesebb időre van szükség. Az égő alap paraméterezését már a gyárban elvégzik. Az adott fűtési rendszer körülmé-nyeihez való illesztések és a kibocsátás-technikai beszabályozás a tüzelésvezérlő menüvezérelt üzembe helyezési programjával történnek. Általános rendszeráttekintés Digitális tüzelésvezérlő W-FM 50 W-FM 5 W-FM 00 W-FM 00 Egytüzelőanyagos üzem l l l Kéttüzelőanyagos üzem l l l Tüzelésvezérlő automatika megszakított üzemhez l l l l Tüzelésvezérlő automatika folyamatos üzemhez l ) l l Lángérzékelő megszakított üzemhez ION/QRA/QRB QRA ION/QRI/QRB/QRA ION/QRI/QRB/QRA Lángérzékelő folyamatos üzemhez ION ION/QRI/QRA 7 ION/QRI/QRA 7 Elektronikus arányszabályozású állítóművek (max.) darab darab darab 6 darab Léptetőmotoros állítóművek l l l l Fordulatszám-szabályozás lehetséges l l l O -szabályozás lehetséges l Gázszelepek tömörség-ellenőrzése l l l l -0 ma-es bemeneti jel l l opcionális l Beépített önbeállító PID-szabályozó hőmérséklethez vagy nyomáshoz opcionális l Levehető kezelőegység (max. lehetséges távolság) 0 m 0 m 00 m 00 m Tüzelőanyag-fogyasztásmérő (rákapcsolható) l ) l ) l Tüzeléstechnikai hatásfok kijelzése l ebus / MOD BUS interfész l l l l PC-támogatású üzembe helyezés l l l l Csatlakoztatási lehetőségek kiegészítő funkciókhoz, pl. füstgázcsappantyúkhoz, olajelzáró-szerkezetekhez stb. külön kérésre ) Nem kombinálható fordulatszám-szabályozással ) Ionizációs lángőrzésű égő

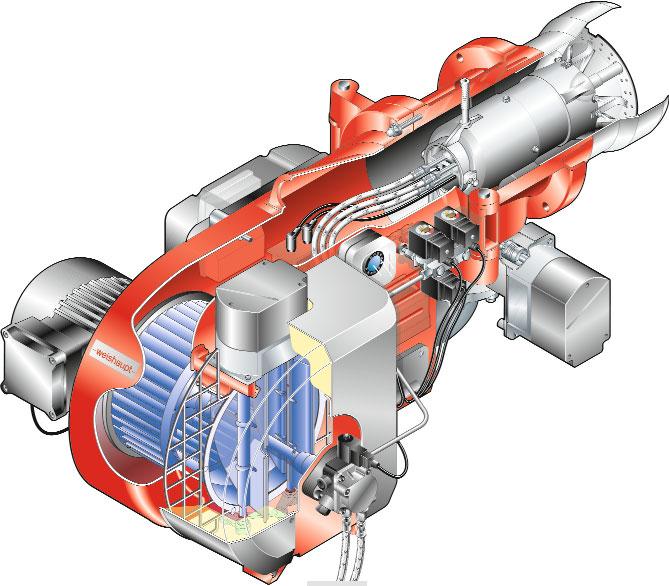

5 Égő beépített digitális tüzelésvezérlővel ZM-R kivitel ZM-T kivitel Állítómű levegőhöz Állítómű levegőhöz Állítómű olajhoz Állítómű gázhoz Állítómű gázhoz Kijelző- és kezelőegység Kijelző- és kezelőegység Vizualizálás PC-vel / érintőképernyővel Modbus Rendszer hálózatba kapcsolása PLC-vel / DDC-vel Tüzelésvezérlő W-FM 5 Tüzelésvezérlő W-FM 5 OCI Kommunikációs modul W-FM COM Távvezérlés fix hálózaton vagy mobil rádióhálózaton keresztül Példavázlat W-FM 5-gyel 5

6 Kompakt és halk Az újonnan kifejlesztett WM Weishaupt monarch égő kompakt, nagy teljesítményű és halk. Tovább írja a legendás monarch -égősorozat 60-éves sikertörténetét. Jövőbemutató ventilátortechnika Már a fejlesztés során különös hangsúlyt fektettünk a kompakt, kiváló áramlást biztosító kialakításra és a minimális üzemi zajokra. Ezen cél megvalósítása céljából a levegővezetés mellett a levegőcsappantyúvezérlés is teljesen új fejlesztésű. A magától nyíló levegővezetésű, speciális házkialakítás a levegőcsappantyútechnikával együtt többlet ventilátor - nyomásról gondoskodik, és ezáltal nagyobb teljesítményt biztosít kompakt formában. A levegőcsappantyú-vezérlés az alsó teljesítmény-tartományban is nagy mértékű linearitásról, a szériaszerűen alkalmazott szívási zajcsillapítóval kombinálva pedig halk üzemről gondoskodik. Gyors üzembe helyezés, kényelmes karbantartás Minden WM 0 sorozatú égő a keverőrend-szernek a teljesítményhez illeszkedő előzetes beállításával kerül kiszállításra. Az egyedi illesztés a tüzelésvezérlő menüvezérelt üzembe helyezési programjával történik. A kompakt építési mód ellenére minden szerkezeti elem, így a keverőrendszer, a levegőcsappantyúk és a tüzelésvezérlő is könnyen hozzáférhetően van elrendezve. Ennek köszönhetően a karbantartási és a szervizmunkák kényelmesen és gyorsan elvégezhetőek. Ennek során a szériaszerű kifordítási perem is sokat segít az égő ideális karbantartási pozíciójának beállításánál. A különböző tűztér-viszonyokhoz történő illesztés kényelmesen elvégezhető az égőn. A beépített kémlelőablakon keresztül megfigyelhető a gyújtási viselkedés és a láng. Szabályozási módok A Weishaupt WM sorozatú égők a következő szabályozási módokban állnak rendelkezésre: Olaj: -fokozatú (T) (ill. -fokozatú indítási vagy átkapcsolási tehermentesítéssel modulációs (R) Gáz: csúszó-fokozatos vagy modulációs (ZM) a teljesítmény-szabályozás módjától függően: a teljesítmény a szabályozási tartományon belül tetszőlegesen illeszthető a hőigényhez. Ezáltal sokféle szabályozási lehetőség adódik, melyek univerzálisan használ - hatóvá teszik az égőket. Mindkét kivitel lágy, problémamentes indítási viselkedést és nagy üzembiztonságot biztosít. A különböző károsanyag-kibocsátási és használati követelményekhez különféle kiviteli változatok állnak rendelkezésre: ZM kivitel Gázüzemű és alternatív tüzelésű égők továbbfejlesztett standard keverő - rendszerrel a -es NO x kibocsátási osztályú olaj- és gázoldali NO x - követelményeket teljesítő berendezésekhez. LN kivitel (LowNO x ) A standard keverőrendszerhez képest tovább csökkenthetők az NO x - kibocsátások (-as kibocsátási osztály). Ez a tűztérben lévő égési gázok na gyobb mértékű recirkulációjával érhető el. Ennek megfelelően a jó értékek a mindenkori tűztér-geometriától, a térfogati terheléstől, ill. tüzelési rendszertől ( huzamú vagy zsáktűzterű) függenek. ZMI kivitel Bővített teljesítmény-tartományú gázégők különleges ipari alkalmazási igényekhez. LN kivitel LowNO x olaj- / gáz- / alternatív tüzelésű égők multiflam-keverőrendszerrel rendkívül alacsony NO x -követelményeket igénylő berendezésekhez (csak a háromhuzamú vagy átmenő tűztérrel működő rendszer szerinti kazánokhoz). A tüzelőanyag-elosztásnak köszönhetően rendkívül alacsony NO x -értékek lehetsé - gesek. Könnyűolaj, földgáz és PB-gáz elégetésére alkalmas (-as NO x -osztály). Tüzelőanyagok Földgáz PB-gáz EL fűtőolaj a DIN szerint EL A Bio 0 fűtőolaj a DIN SPEC szerint EL fűtőolaj az ÖNORM-C09 szerint (Ausztria) EL fűtőolaj a SN 60- szerint (Svájc) Ezektől eltérő tüzelőanyagok esetén előzetes egyeztetésre van szükség a Weishaupt céggel. Alkalmazási terület A Weishaupt WM 0 gázüzemű és kéttüzelőanyagos égők szakaszos és folyamatos üzemre használhatók: EN 0 szerinti hőtermelőkhöz melegvíztermelő-berendezésekhez forróvizes fűtőberendezésekhez gőzkazánokhoz hőlégfúvókhoz bizonyos technológiai berendezésekhez Környezeti feltételek Környezeti hőmérséklet -0-től +0 C-ig olajüzem esetén -5-től +0 C-ig gázüzem esetén Max. 0% relatív páratartalom, páralecsapódás nélkül Az égési levegőnek agresszív anyagoktól (halogének, kloridok, fluoridok stb.) és szennyeződésektől (por, építőanyagok, gőzök stb.) mentesnek kell lennie. Zárt helyiségekben történő üzemeltetéshez megfelelő nagyságú levegőbevezető nyílás szükséges Fűtetlen helyiségekben üzemelő berendezések esetén bizonyos körülmények között különleges intézkedések szükségesek. A megadott alkalmazási tartományon, illetve környezeti feltételeken túlmenő használat csak a Max Weishaupt GmbH írásbeli hozzájárulásával megengedett. Ilyen esetekben a karbantartási interval - lumok a nehezebb alkalmazási feltételek - nek megfelelően rövidebbek lesznek. 6

7 Védettség IP 5 az EN 6059 szerint. Az égő megfelel a következő irányelveknek Az égő független vizsgálószervezet által tanúsított típusengedéllyel rendelkezik és teljesíti az Európai Unió következő irányel - veinek idevágó követelményeit, valamint az alkalmazott szabványok előírásait: EMC EMC-irányelv 0/0/EU alkalmazott szabványok EN : 007 EN : 005 EN : 007 LVD Kisfeszültségű irányelv 0/5/EU alkalmazott szabványok EN 605- : 00 EN : 00 MD Gépekre vonatkozó irányelv 006//EK alkalmazott szabványok EN 67 J függelék, EN 676 J függelék, GAD Gázkészülék-irányelv 009//EK alkalmazott szabványok EN 676 : 00 PED ) Nyomás alatt működő készülékekre vonatkozó irányelv 0/6/EU alkalmazott szabványok EN 67 K függelék, EN 676 K függelék, Megfelelőségértékelési eljárás: B modul Az égők rendelkeznek CE-jellel 009//EK szerinti CE-PIN jelöléssel a felügyelő szerv jelzőszámával ) A felszerelések megfelelő kiválasztása esetén. A legfontosabb előnyök: Kényelmes tüzelőanyag-átkapcsolás gáz és olaj között kéttüzelőanyagos égőknél Elektronikus arányszabályozású digitális tüzelésvezérlés minden teljesítmény - nagysághoz Kompakt építési mód Halk üzem a szériaszerűen beépített beszívási zajcsillapítónak köszönhetően Rendkívül nagy teljesítményű ventilátor a speciálisan kifejlesztett ventilátorgeometria és a levegőcsappantyúvezérlés révén Digitális tüzelésvezérlő és rászerelt kijelző- és kezelőegység Égőmotor beépített kontaktorral Ventilátor-járókerék WM-GL 0, ZM-T kivitel Védőrács Elektronikus gyújtókészülék Lángőrzés Minden WM 0 sorozatú égő a keverőrendszernek a teljesítményhez illeszkedő előzetes beállításával kerül kiszállításra IP 5 védettség szériaszerűen Minden szerkezeti elem könnyen hozzáférhető, pl.: keverőrendszer, levegőcsappantyú és tüzelésvezérlő Biztos üzemi viselkedés a szériaszerűen -fokozatú üzemmódnak vagy csúszófokozatos, ill. modulációs üzemmódnak köszönhetően a kivitel és a teljesítményszabályozás módjától függően Zajcsillapító szívóburkolat Jobbra vagy balra kifordítható égőház Olajszivattyú Állítómű a levegőcsappantyú - vezérléshez Levegőcsappantyú Keverőrendszer Állítómű gázcsappantyúhoz Mágnesszelepek Könnyen szerelhető kábelátvezető Minden egyes égőnek a gyárban elvégzett számítógéppel támogatott működés-ellenőrzése Kívánságra csatlakoztatásra kész égők szállíthatók Kiváló ár-/teljesítmény arány Világszerte nagyon jól kiépített szervizhálózat Márkavédelem A Weishaupt monarch WM 0 sorozatú égők egész Európában közösségi márkaként vannak bejegyezve. 7

8 Szabályozási módok áttekintése Típuskód Olaj szabályozási módok áttekintése Gáz szabályozási módok áttekintése -fokozatú teljesítmény-szabályozás (T) Olajengedélyezés indításkor az. mágnesszelep és a biztonsági mágnesszelep nyitásával Nagyláng-teljesítmény a. és a. mágnesszelep nyitásával érhető el Teljesítmény-szabályozás a. és a. mágnesszelep nyitásával és zárásával Modulációs teljesítmény-szabályozás (R) A mágnesszelepek nyitásával történik az indítási teljesítménynek megfelelő olajmennyiség engedélyezése Egy digitális léptetőmotor állítja az olajmennyiség-szabályozót egészen a teljes teljesítményig Kisláng- és nagyláng-teljesítmény közötti teljesítmény-szabályozás az olajmennyiségszabályozó nyitásával és zárásával Modulációs üzemmód: - W-FM 50, ill. W-FM 5 kiegészítő teljesítmény-szabályozóval - W-FM 00 analóg modullal integrálva - W-FM 00 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsoló - berendezésbe -fokozatú G ZW K Be csúszó-fokozatos G K Z Be modulációs G K Z Be Ki Ki Ki Teljesítmény-szabályozás csúszófokozatos vagy modulációs (ZM) Állítóművekkel történik a teljesítmény csúszó állítása a részterhelés és a nagyláng-teljesítmény között a hőszükséglettől függően Mindkét terhelési pont indítása fokozatmentesen történik. Így nem következhet be nagyobb tüzelőanyagmennyiségek hirtelen rákapcsolása vagy lekapcsolása Lehetséges modulációs üzemmódok: - W-FM 50, ill. W-FM 5 kiegészítő teljesítményszabályozóval - W-FM 00 analóg modullal integrálva - W-FM 00 Alternatív lehetőségként beépíthető egy szabályozókészülék a kapcsoló - berendezésbe G = nagyláng-teljesítmény (névl. terhelés) ZW = közbenső terhelés K = kisláng-teljesítmény (min. teljesítmény) Z = gyújtási terhelés Tüzelőanyag Olaj Gáz Kivitel -fokozatú csúszó-fokozatos modulációs csúszó-fokozatos modulációs ZM l l ZM-T l l l ZM-R l l l l Típuskód WM L 0 / A / T R WM GL0 / A / ZM T ZM R Kivitel T = -fokozatú R = modulációs Konstrukciós szint Teljesítménynagyság Építési méret L = fűtőolaj monarch típussorozatú Weishaupt-égő Konstrukciós szint Teljesítménynagyság Építési méret G = gáz L = fűtőolaj monarch típussorozatú Weishaupt-égő Kivitel ZM-T = -fokozatú ZM / ZM-R = csúszó-fokozatos vagy modulációs

9 Égőkiválasztás WM-L 0 T / R kivitelű olajégők [ mbar ] Égőtípus WM - L0/-A / T Lángfej-típus WM0/ 5x Teljesítmény kw EL fűtőolaj [kw] [ mbar ] Égőtípus WM - L0/-A / T WM - L0/-A / R Lángfej-típus WM0/ 5x M5/a 5x0 Teljesítmény kw EL fűtőolaj EL fűtőolaj [kw] [kg/h] [kg/h] [ mbar ] Égőtípus WM - L0/-A / T WM - L0/-A / R Lángfej-típus WM0/ 0kx0 WM0/ 5x0 Teljesítmény kw EL fűtőolaj EL fűtőolaj [kw] [ mbar ] Égőtípus WM - L0/-A / T WM - L0/-A / R Lángfej-típus WM0/ 5x0 WM0/ 5x0 Teljesítmény kw EL fűtőolaj 5 0 EL fűtőolaj [kw] [kg/h] [kg/h] EL olaj teljesítmény, ha a lángfej: Zárva Nyitva A munkadiagramok bevizsgálása az EN 67 szabvány szerint történt. Minden teljesítményadat 0 C levegőhőmérsékletre és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajáteresztési adatok,9 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. 9

10 Égőkiválasztás / névleges átmérő kiválasztása WM-G 0 ZM kivitelű gázégők [ mbar ] Égőtípus WM-G0/-A ZM Lángfej-típus WM-G(L)0/+, 5 K x 0 Teljesítmény kw E, LL földgáz PB-gáz [kw] [ mbar ] Égőtípus WM-G0/-A ZM Lángfej-típus WM-G(L)0/+, 9 K x 0 Teljesítmény kw E, LL földgáz PB-gáz [kw] WM-G0/-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn WM-G0/-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / 65 / / 65 Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva Csavarozott Karimás csatlakozó R/ W-MF507 DN65 DMV5065/ R W-MF5 DN0 DMV500/ R / W-MF5 DN00 DMV500/ R DMV55/ 0

11 [ mbar ] Égőtípus WM-G0/-A ZM Lángfej-típus WM-G(L)0/, 70 K x 50 Teljesítmény kw E, LL földgáz PB-gáz [kw] [ mbar ] Égőtípus WM-G0/-A ZM Lángfej-típus WM-G(L)0/, 70 K x 50 Teljesítmény kw E, LL földgáz 0 50 Teljesítmény kw PB-gáz [kw] WM-G0/-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 00 méterenként kb. % teljesítmény-csökkenést kell figyelembe venni. A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 5 mbar-nál. WM-G0/-A, ZM kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 00 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN szerinti nagynyomású nyomásszabá - lyozókat lehet választani. A kiadvány max. bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán.

12 Égőkiválasztás / névleges átmérő kiválasztása WM-G 0 ZM-LN kivitelű gázégők [ mbar ] Égőtípus WM-G0/-A ZM-LN Lángfej-típus WM0/-a, 05 x 6 Teljesítmény kw E, LL földgáz PB-gáz [kw] [ mbar ] Égőtípus WM-G0/-A ZM-LN Lángfej-típus WM0/-a, 0 x Teljesítmény kw E, LL földgáz PB-gáz [kw] WM-G0/-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn WM-G0/-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / 65 / / 65 Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn

13 [ mbar ] Égőtípus WM-G0/-A ZM-LN Lángfej-típus G5/a, 6 x 50 Teljesítmény kw E, LL földgáz PB-gáz [kw] WM-G0/-A, ZM-LN kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró. előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606 W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6 W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555 W i = 0,76 kwh/mn N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 00 méterenként kb. % teljesítmény-csökkenést kell figyelembe venni. A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 5 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Csavarozott Karimás csatl. R/ W-MF507 DN65 DMV5065/ R W-MF5 DN0 DMV500/ R / W-MF5 DN00 DMV500/ R DMV55/ Kisnyomású gázellátás esetén EN szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 00 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán.

14 Égőkiválasztás / névleges átmérő kiválasztása WM-GL0 ZM-T / ZM-R gáz/olaj égők [ mbar ] Égőtípus WM-GL0/-A ZM-T Lángfej-típus WM-G(L)0/+, 5 K x 0 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [ mbar ] Égőtípus WM-GL0/-A ZM-T és ZM-R Lángfej-típus WM-G(L)0/+, 9 K x 0 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] WM-GL0/-A, ZM (T) kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn WM-GL0/-A, ZM (T / R) kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / 65 / / 65 Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn N-gáz teljesítmény, ha a lángfej: Zárva Nyitva EL fűtőolaj teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva Csavarozott Karimás csatl. R/ W-MF507 DN65 DMV5065/ R W-MF5 DN0 DMV500/ R / W-MF5 DN00 DMV500/ R DMV55/

15 [ mbar ] Égőtípus WM-GL0/-A ZM-T és ZM-R Lángfej-típus WM-G(L)0/, 70 K x 50 Teljesítmény kw E, LL földgáz PB-gáz EL fűtőolaj [kw] [ mbar ] Égőtípus WM-GL0/-A ZM-T és ZM-R Lángfej-típus WM-G(L)0/, 70 K x 50 Teljesítmény kw E, LL földgáz 0 50 PB-gáz EL fűtőolaj [kw] WM-GL0/-A, ZM (T / R) kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 00 méterenként kb. % teljesítmény-csökkenést kell figyelembe venni. A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 5 mbar-nál. WM-GL0/-A, ZM (T / R) kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szabályozóval) (csatl. gáznyomás kw elzáró előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 00 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán. 5

16 Szállítási terjedelem Megnevezés WM-L0-T WM-L0-R WM-G0 ZM/LN WM-GL0 ZM-T WM-GL0 ZM-R Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelő-egységgel, lángérzékelő, állítóművek, peremtömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítő-csavarok l l l l l Digitális tüzelésvezérlő W-FM 50 l l l W-FM 5 l l W-FM 00 [l ZMI] Tömörség-ellenőrzés W-FM tüzelésvezérlővel és nyomáskapcsolóval l l l A osztályú kettős gáz-mágnesszelep l l l Gázcsappantyú l l l Léghiány-kapcsoló l l l Gázhiány-kapcsoló l l l Teljesítménytől függő keverőrendszer előre beállítva l l l l l Állítómű, W-FM tüz.vezérlővel történő tüzelőanyag-/levegő-arány-szabályozáshoz Állítómű levegőszabályozóhoz l l l l l Állítómű gázcsappantyúhoz l l l Állítómű olajszabályozóhoz l l Olaj-nyomáskapcsoló a visszatérő ágban l l Az égőre rászerelt olajszivattyú l l l l Olajtömlők l l l l olaj-mágnesszelep, olajszabályozó, fúvókafej előszerelt szabályozófúvókával l l olaj-mágnesszelep, háromfokozatú fúvókafej előszerelt olajfúvókával l l kiegészítő biztonsági olaj-mágnesszelep l Mágneses tengelykapcsoló l Motorra felszerelt kontaktor közvetlen indításhoz ) l l l l l IP 5 védettség l l l l l Az EN 676 szerint golyóscsap, gázszűrő és gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén érdeklődjön a Weishaupt cégnél. l szériafelszerelés opcionális ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. 6

17 Rendelési számok T kivitelű olajégők Égő-típus Rend. sz. háromfokozatú WM - L0/-A / T 0 0 WM - L0/-A / T 0 0 WM - L0/-A / T 0 0 WM - L0/-A / T 0 0 DIN CERTCO: 5G00 R kivitelű olajégők Égő-típus Rend. sz. modulációs WM - L0/-A / R WM - L0/-A / R WM - L0/-A / R DIN CERTCO: 5G00 ZM-LN kivitelű gázégők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G0/-A ZM-LN R/ 7 0 R 7 R / 7 R 7 WM-G0/-A ZM-LN R/ R 7 5 R / 7 5 R 7 5 DN WM-G0/-A ZM-LN R/ 7 0 R 7 R / 7 R 7 DN65 7 DN0 7 5 DN CE-PIN KÓDSZÁM: CE 005BQ007 ZM kivitelű gázégők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G0/-A ZM R/ 7 0 R 7 R / 7 R 7 WM-G0/-A ZM R/ 7 0 R 7 R / 7 R 7 DN65 7 WM-G0/-A ZM R/ R 7 7 R / 7 7 R 7 7 DN DN DN WM-G0/-A ZM R 7 0 R / 7 0 R 7 0 DN DN DN CE-PIN KÓDSZÁM: CE 005BQ007 7

18 Rendelési számok ZM-T kivitelű gáz/olaj égők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL0/-A ZM-T R/ 0 R R / R WM-GL0/-A ZM-T R/ 0 R R / R DN65 WM-GL0/-A ZM-T R/ 0 R R / R DN65 DN0 5 DN00 6 WM-GL0/-A ZM-T R R / R DN65 DN0 5 DN00 6 ZM-R kivitelű gáz/olaj égők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL0/-A ZM-R R/ 5 0 R 5 R / 5 R 5 DN65 5 WM-GL0/-A ZM-R R/ 6 0 R 6 R / 6 R 6 DN65 6 DN0 6 5 DN WM-GL0/-A ZM-R R 7 R / 7 R 7 CE-PIN KÓDSZÁM: CE 005BR06 DIN CERTCO: 5G05M DN65 7 DN0 7 5 DN CE-PIN KÓDSZÁM: CE 005BR06 DIN CERTCO: 5G05M

19 Speciális felszerelések WM-L 0 sorozatú T kivitelű olajégőkhöz T kivitel (-fokozatú) WM-L0/-A/T WM - L0/-A/T WM - L0/-A/T WM - L0/-A/T Manométer golyóscsappal Vákuummérő golyóscsappal Lángfej-hosszabbító 00 mm-rel mm-rel mm-es olajtömlők 000 mm helyett fokozatú üzem indítási vagy átkapcsolási tehermentesítéssel Külsőlevegő-beszívó LGW 0 nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW 50 nyomáskapcsoló ) VZO olaj-fogyasztásmérő járulékos biztonsági elzárószerkezettel VZO olaj-fogyasztásmérő kisfrekv. távadóval külső kábelezéshez és járulékos biztonsági elzárószerkezettel VZO olaj-fogyasztásmérő nagyfrekv. távadóval belső kábelezéshez (W-FM 50 vagy W-FM 00) VZO olaj-fogyasztásmérő nagyfrekv. távadóval külső kábelezéshez és járulékos biztonsági elzárószerkezettel ST /7 és ST / típusú dugaszolt összekötő (W-FM 50/00/00) ST /7 típusú dugaszolt összekötő (W-FM 50, KS0 szabályozóval) KS0 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 00 (folyamatos üzemhez alkalmas) W-FM 50 helyett ) rászerelve külön szállítva Mágnesszelep járulékos biztonsági elzárószerkezetként ) DSB 5 min.-nyomáskapcsoló az előremenő ágban ) QRI lángérzékelő QRB helyett ) Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével Fordulatszámszabályzó frekvenciaváltóval ) az égőre felszerelve (W-FM 50/00 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz külön szállítva ) (frekv.váltó a tartozékok közül) (W-FM 00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai nyelvű kijelző és kezelőegység (W-FM 00/00) V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges 9

20 Speciális felszerelések WM-L 0 sorozatú R kivitelű olajégőkhöz R kivitel (csúszó-fokozatos vagy modulációs) WM-L0/-A/R WM-L0/-A/R WM-L0/-A/R Manométer golyóscsappal a szivattyún Manométer golyóscsappal a visszatérő ágban Lángfej-hosszabbító 00 mm mm mm-es olajtömlők 000 mm helyett Külsőlevegő-beszívó LGW 0 nyomáskapcsolóval (járulékosan LGW 50 szükséges) LGW 50 nyomáskapcsoló ) ST /7 és ST / típusú dugaszolt összekötő (W-FM 50/00/00) ST /7 típusú dugaszolt összekötő (W-FM 50, KS0 szabályozóval) KS0 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 00 (folyamatos üzemhez alkalmas) W-FM 50 helyett ) rászerelve külön szállítva DSB 5 min.-nyomáskapcsoló az előremenő ágban ) QRI lángérzékelő QRB helyett ) Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével Fordulatszámszabályzó frekvenciaváltóval ) az égőre felszerelve (W-FM 50/00 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz külön szállítva ) (frekv.váltó a tartozékok közül) (W-FM 00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai nyelvű kijelző és kezelőegység V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) Frekv.váltós üzem ZM-R kivitel: Szabályozott olajrész peremfeltételek Frekvencia: min. 5 Hz Szabályozási tartomány: max. : (korlátozások a 0/-es nagyságú égőknél) ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges 0

21 Speciális felszerelések WM-G 0 típusú ZM kivitelű gázégőkhöz ZM kivitel WM-G0/-A/ZM WM-G0/-A/ZM WM-G0/-A/ZM WM-G0/-A/ZM Lángfej-hosszabbító 00 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló ) GW 50 A6/ (R /... R kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 50 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (nagynyomású gázellátás esetén GW 50 A6/ a szabályozóra felszerelve) GW 500 A6/ ST /7 és ST / típusú dugaszolt összekötő (W-FM 50/00/00) ST /7 típusú dugaszolt összekötő (W-FM 50, KS0 szabályozóval) Külsőlevegő-beszívó LGW nyomáskapcsolóval KS0 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 00 (folyamatos üzemhez alkalmas) W-FM 50 helyett ) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 50 helyett teljesítményszabályozáshoz szükséges modullal, analógjelátalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50/00 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai írású kijelző és kezelőegység (külön) (W-FM 00/00) V vezérlőfeszültség Gázcsappantyú és kettős mágnesszelep eltoltan felszerelvea függőleges kivitelhez Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges

22 Speciális felszerelések WM-G 0 típusú ZM-LN kivitelű gázégőkhöz ZM-LN kivitel WM-G0/-A/ZM-LN WM-G0/-A/ZM-LN WM-G0/-A/ZM-LN Lángfej-hosszabbító 00 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló ) GW 50 A6/ (R /... R kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 50 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (nagynyomású gázellátás esetén GW 50 A6/ a szabályozóra felszerelve) GW 500 A6/ ST /7 és ST / típusú dugaszolt összekötő (W-FM 50/00/00) ST /7 típusú dugaszolt összekötő (W-FM 50, KS0 szabályozóval) Külsőlevegő-beszívó LGW nyomáskapcsolóval KS0 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 00 (folyamatos üzemhez alkalmas) W-FM 50 helyett ) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 50 helyett teljesítményszabályozáshoz szükséges modullal, analógjelátalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50/00 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai írású kijelző és kezelőegység (külön) (W-FM 00/00) V vezérlőfeszültség Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges

23 Speciális felszerelések ZM-T kivitelű gáz/olaj égőkhöz ZM-T kivitel WM-GL0/-A WM-GL0/-A WM-GL0/-A WM-GL0/-A Lángfej-hosszabbító 00 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló ) GW 50 A6/ (R /... R kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) (karimás csatl. GW 50 A6/ kettős mágnesszelep kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) (nagynyomású GW 50 A6/ gázellátás esetén a szabályozóra felszerelve) GW 50 A6/ GW 500 A6/ ST /7 és ST / típusú dugaszolt összekötő (W-FM 5) ST /7 és ST / típusú dugaszolt összekötő (W-FM 00/00) mm-es olajtömlők 000 mm helyett VZO olaj-fogyasztásmérő távadó nélkül, járulékos biztonsági elzárószerkezettel VZO olaj-fogyasztásmérő kisfrekv. távadóval külső kábelezéshez VZO olaj-fogyasztásmérő nagyfrekv. távadóval belső kábelezéshez (W-FM 5 vagy W-FM 00) fokozatú -fok. helyett (ind./átkapcs. teherment.) Elektromágneses tengelykapcsoló Külsőlevegő-beszívó LGW nyomáskapcsolóval Külsőlevegő-beszívó LGW nyomáskapcsolóval (mágneses tengelykapcsolóval kapcsolatban) DSB 5 min.-nyomáskapcsoló az előremenő ágban ) W-FM 00/00 tüzelésvezérlővel kapcsolatban W-FM 00 a W-FM 5 helyett ) (folyamatos üzemhez alkalmas) teljesítmény-szabályozáshoz szükséges modullal és analógjel-átalakítóval rászerelve külön szállítva W-FM 00 a W-FM 5 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyagfogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 5/00 szükséges) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai írású kijelző és kezelőegység (külön) (W-FM 00/00) V vezérlőfeszültség (W-FM 00/00) (W-FM 5) külön kérésre külön kérésre külön kérésre külön kérésre Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges

24 Speciális felszerelések ZM-R kivitelű gáz/olaj égőkhöz ZM-R kivitel WM-GL0/-A WM-GL0/-A WM-GL0/-A Lángfej-hosszabbító 00 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló ) GW 50 A6/ (R /... R kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 50 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (nagynyomású gázellátás esetén GW 50 A6/ a szabályozóra felszerelve) GW 500 A6/ ST /7 és ST / típusú dugaszolt összekötő (W-FM 5/00/00) mm-es olajtömlők 000 mm helyett Külsőlevegő-beszívó LGW nyomáskapcsolóval DSB 5 min.-nyomáskapcsoló az előremenő ágban, W-FM 00/00 tüzelésvezérlővel ) W-FM 00 a W-FM 5 helyett ) (folyamatos üzemhez alkalmas) rászerelve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 5 helyett, teljesítményszabályozáshoz szükséges modullal, analógjelátalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 5/00 szükséges) ) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 00 szükséges) ) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai írású kijelző és kezelőegység (külön) (W-FM 00/00) V vezérlőfeszültség (W-FM 00/00) (W-FM 5) külön kérésre külön kérésre külön kérésre Gázcsappantyú és kettős mágnesszelep eltoltan felszerelve a függőleges kivitelhez Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) Frekv.váltós üzem ZM-R kivitel: Szabályozott olajrész peremfeltételei Frekvencia: min. 5 Hz Szabályozási tartomány: max. : (korlátozások a 0/ + 0/-es nagyságú égőknél) ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges

25 Műszaki adatok Olajégők Olajégők, kivitel: T WM - L0/-A/T WM - L0/-A/T WM - L0/-A/T WM - L0/-A/T R WM - L0/-A/R WM - L0/-A/R WM - L0/-A/R Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/90-/K0 WM-D 90/0-/K5 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9 0,9,5,5 Névleges áram A,,,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 0A gg/t ( külső) 6A gg/t ( külső) 6A gg/t ( külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 W-FM 50 Lángőr Típus QRB QRB QRB QRB Levegő / olaj állítómű Típus STE 50 STE 50 STE 50 STE 50 Szivattyú rászerelve Típus AL 75C AL 75C AL 95C AL 95C max. szállított mennyiség l/h Típus AJV AJV6 AJV6 l/h NO x -osztály EN 67 szerint Olajtömlők DN / hossz / 000 / 000 / 000 / 000 Tömeg kg (T) kb. 5 kb. 5 kb. 5 kb. 5 (R) kb. 59 kb. 6 kb. 6 ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 00 V, ~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE hatékonysági osztály. 5

26 Műszaki adatok Gázégők Gázégők, kivitel: ZM WM-G0/-A/ZM WM-G0/-A/ZM WM-G0/-A/ZM WM-G0/-A/ZM ZM-LN WM-G0/-A/ZM-LN WM-G0/-A/ZM-LN WM-G0/-A/ZM-LN Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/90-/K0 WM-D 90/0-/K5 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9 0,9,5,5 Névleges áram A,,,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 0A gg/t ( külső) 6A gg/t ( külső) 6A gg/t ( külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 W-FM 50 Lángőr Típus ION ION ION ION Levegő/gáz állítómű Típus STE 50 STE 50 STE 50 STE 50 NO x -osztály EN 676 szerint ZM / ZM-LN / / / / Tömeg kg kb. 55 kb. 55 kb. 60 kb. 60 ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 00 V, ~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE hatékonyságoi osztály. 6

27 Műszaki adatok Gáz/olaj égők ZM-T kivitelű gáz/olaj égők WM-GL0/-A WM-GL0/-A WM-GL0/-A WM-GL0/-A Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/90-/K0 WM-D 90/0-/K5 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9 0,9,5,5 Névleges áram A,,,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 0 A gg/t (külső) 6 A gg/t (külső) 6 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 5 W-FM 5 W-FM 5 W-FM 5 Lángőr QRA QRA QRA QRA Levegő/gáz állítómű Típus STE50 STE50 STE50 STE50 NO x -osztály EN 67 / EN 676 szerint / / / / Tömeg kg kb. 65 kb. 65 kb. 70 kb. 70 Szivattyú rászerelve Típus AL75 AL75 AL95 AJ6 maximális szállított mennyiség l/h Olajtömlők DN/hossz /000 /000 /000 /000 ZM-R kivitelű gáz/olaj égők WM-GL0/-A WM-GL0/-A WM-GL0/-A Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/0-/K5 WM-D 90/0-/K5 Névleges teljesítmény kw,0,5,5 Névleges áram A,,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 6 A gg/t (külső) 6 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 5 W-FM 5 W-FM 5 Lángőr QRA QRA QRA Levegő/gáz/olaj állítómű Típus STE50 STE50 STE50 NO x -osztály EN 67 / EN 676 szerint / / / Tömeg kg kb. 7 kb. 79 kb. 79 Szivattyú rászerelve Típus AJV AJV6 AJV6 maximális szállított mennyiség l/h Olajtömlők DN/hossz /000 /000 /000 ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 00 V, ~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE hatékonysági osztály. 7

28 Méretek l r b d d b h h b h 6 h l 5 h r l l l opcionális rászerelt szivattyú frekvenciaváltó Égő- Méretek mm-ben típus l l l l l 5 b b b b h h h h h 5 h 6 WM-L0/-A / T WM-L0/-A / T WM-L0/-A / T WM-L0/-A / T WM-L0/-A / R WM-L0/-A / R WM-L0/-A / R WM-G0/-A ZM WM-G0/-A ZM WM-G0/-A ZM WM-G0/-A ZM WM-G0/-A ZM-LN WM-G0/-A ZM-LN WM-G0/-A ZM-LN WM-GL0/-A ZM-T WM-GL0/-A ZM-T WM-GL0/-A ZM-T WM-GL0/-A ZM-T WM-GL0/-A ZM-R WM-GL0/-A ZM-R WM-GL0/-A ZM-R elektromágneses tengelykapcsoló nélkül (mágneses tengelykapcsolós szivattyú plusz 0 mm) mágneses tengelykapcsolóval együtt frekvenciaváltó túlnyúlása kb. 0 mm

29 Külsőlevegő-beszívó hátul Furatméretek égőlaphoz Hőtermelő berendezés előkészítése d h 5 60 d d6 karimatömítés homlokfali szigetelés gyűrű alakú nyílás d b 59 0 d 5 l A homlokfali szigetelésnek nem szabad túlnyúlnia a lángfej elülső pereménél, de kúpos (min. 60 ) kialakítású lehet. Égő- Méretek mm-ben Gázcsappantyú típus r r d d d d d 5 d 6 névl. átmérője WM-L0/-A / T M WM-L0/-A / T M WM-L0/-A / T M WM-L0/-A / T M WM-L0/-A / R M WM-L0/-A / R M WM-L0/-A / R M WM-G0/-A ZM M DN0 WM-G0/-A ZM M DN0 WM-G0/-A ZM M DN50 WM-G0/-A ZM M DN50 WM-G0/-A ZM-LN M DN5 WM-G0/-A ZM-LN M DN0 WM-G0/-A ZM-LN M DN50 WM-GL0/-A ZM-T M DN0 WM-GL0/-A ZM-T M DN0 WM-GL0/-A ZM-T M DN50 WM-GL0/-A ZM-T M DN50 WM-GL0/-A ZM-R M DN0 WM-GL0/-A ZM-R M DN50 WM-GL0/-A ZM-R M DN50 A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. 9

30 Működési vázlatok Működési vázlatok gáztüzeléshez W-FM 50/00/00 W-FM 5 Működési vázlatok olajtüzeléshez (ZM-)T kivitel P * P P Golyóscsap* Gázszűrő * Nyomásszab.-készülék (ND) vagy (HD) * Max.-gáznyomáskapcsoló * 5 Gázhiány-kapcsoló 6 Kettős gáz-mágnesszelep 7 Gázcsappantyú Manométer nyomógombos csappal * 9 Tömörs.-ell. gáznyomáskapcsoló 0 Gázhiány-kapcsoló/tömörs.-ellenőrz. Égő P * Az égő ára nem tartalmazza P Max.-gáznyomáskapcsoló felszerelése: nagynyomásúnál közv. a szabályozóra kisnyomásúnál a szab. után csavaroz. kisnyomásúnál karimás csatl. kettős m.szelepre (kábelhossz kb.,5 m) P. fokozat mágnesszelep. fokozat mágnesszelep. fokozat mágnesszelep Fúvókafej olajporlasztó-fúvókával 5 Az égőre rászerelt olajszivattyú 6 Biztonsági mágnesszelep külön csak GL 0/ 7 Nyomáskapcsoló az előremenőben (opc.) * gáz/olaj égőnél szériakivitel, tisztán olajégőnél opcionális (ZM-)R kivitel 6 9 P A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE) előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt HTB-tömítésekkel. P Mágnesszelep árammentesen zárva. Elzárószerv az előremenőben Mágnesszelep árammentesen zárva. Elzárószerv az előremenőben Mágnesszelep árammentesen zárva. Elzárószerv a visszatérőben Mágnesszelep árammentesen zárva. Elzárószerv a visszatérőben 5 Fúvókafej szabályozófúvókával 6 Az égőre rászerelt olajszivattyú 7 Olajszabályozó Nyomáskapcsoló a visszatérőben 9 Nyomáskapcsoló az előremenőben (opc.) M 7 5 0

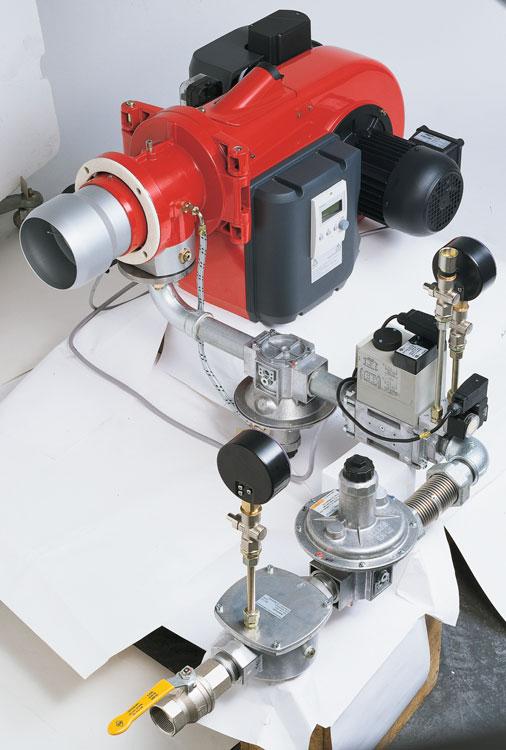

31 Weishaupt monarch WM-G0 ZMI égők Nagyobb teljesítmény kompakt formában A WM-G0 típusú ZMI kivitelű Weishaupt monarch égők kifejezetten a különleges ipari igények kielégítésére lettek kifejlesztve. A lényegesen nagyobb, max. :5 arányú szabályozási tartomány révén ezek az égők technológiai berendezésekhez használhatók. A teljesítmény az :5 arányú szabályozási tartományon belül tetszőlegesen illeszthető a hőigényhez. Tüzelőanyagok földgáz PB-gáz A fentiektől eltérő tüzelőanyagok esetén előzőleg konzultálni kell a Weishaupt céggel. Üzemeltetési tudnivalók A ZMI-égők technológiai berendezésekben történő használatához alapvető követelményeknek kell teljesülniük: A lángnak a tűztérben a berendezésspecifikus füstgáz-cirkuláció, ill. szekunder levegő által nem befolyásolt módon kell kiéghetőnek lennie. Egy meglévő füstgázmérési hely segítségével meghamisíthatatlan füstgázmérést kell lehetővé tenni. Lennie kell egy, a láng megfigyelésére szolgáló kémlelőüvegnek. Az égő beállításához elenged hetetlen egy gázmennyiségmérő. A további szükséges feltételeket lásd a. műszaki munkadosszié -. sz. munkalapján is. Vezérlő-szabályozó, illetve nyomásszabályozó A ZMI kivitelű WM-G0 típusú Weishaupt-gázégők külön vezérlőszabályozóval vannak felszerelve. A vezérlő-szabályozó hajlékony impulzus vezetékkel van összekötve az égőben uralkodó ventilátornyomással. Nagy ventilátornyomás nagy gáznyomást idéz elő a vezérlőszabályozó kimenetén, míg a kis ventilátornyomás kis gáznyomást idéz elő a vezérlő-szabályozó kimenetén. Vizsgálatok A ZMI kivitelű WM-G0 Weishaupt égők nem rendelkeznek EK-típusengedéllyel. A biztonsági berendezések kielégítik az EN 676 szabvány követelményeit. Ha a berendezésnél átvételre van igény, akkor azt az üzemeltetőnek szakértő segítségével kell elvégeztetnie. A következő EK-irányelvek követelményei teljesülnek: Gépekre vonatkozó 006//EK irányelv Elektromágneses összeférhetőségre vonatkozó 0/0/EU irányelv Kisfeszültségre vonatkozó 0/5/EU irányelv Nyomás alatt működő készülékekre vonatkozó 0/6/EU irányelv Az égők CE-jelöléssel vannak ellátva

32 Égőkiválasztás / névleges átmérő kiválasztása WM-G 0 ZMI kivitelű gázégők [ mbar ] Égőtípus WM-G0/-A ZMI Lángfej-típus WM-G0/+, 5 K x 0 Teljesítmény kw E, LL földgáz 0 05 PB-gáz [kw] [ mbar ] Égőtípus WM-G0/-A ZMI Lángfej-típus WM-G0/+, 9 K x 0 Teljesítmény kw E, LL földgáz 0 60 PB-gáz [kw] WM-G0/-A, ZMI kivitel Égő- Nyomás Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HD telj. a gáz- csatl. gázny. mbar-ban az szabályzóval) (csatl. gázny. kw csapp.- (elz.csap előtt, mbar-ban kettős gáznál p e, max. = 00 mbar) mágnesszelep előtt) teljes Szerelvények névl. átm-je Szerelvények névl. átm-je terh.-nél / / / / mbar Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn WM-G0/-A, ZMI kivitel Égő- Nyomás Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HD telj. a gáz- (csatl. gázny. mbar-ban az szabályzóval (csatl. gázny. kw csapp.- elz.csap előtt, mbar-ban kettős gáznál p e, max. = 00 mbar) mágnesszelep előtt) teljes Szerelvények névl. átmérője Szerelvények névl. átmérője terh-nél / / 65 / / 65 mbar Gázcsappantyú névl. átmérője Gázcsappantyú névl. átm E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn N-gáz teljesítmény, ha a lángfej: Zárva Nyitva PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva Csavarozott Karimás csatl. R/ W-MF507 DN65 DMV5065/ R W-MF5 DN0 DMV500/ R / W-MF5 R DMV55/

33 [ mbar ] Égőtípus WM-G0/-A ZMI Lángfej-típus WM-G0/, 70 K x 50 Teljesítmény kw E, LL földgáz PB-gáz [kw] [ mbar ] Égőtípus WM-G0/-A ZMI Lángfej-típus WM-G0/, 70 K x 50 Teljesítmény kw E, LL földgáz Teljesítmény kw PB-gáz [kw] WM-G0/-A, ZMI kivitel Égő- Nyomás Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HD telj. a gáz- (csatl. gázny. mbar-ban az szabályzóval) (csatl. gázny. kw csapp.- elz.csap előtt, mbar-ban kettős gáznál p e, max. =00 mbar) mágnesszelep előtt) teljes Szerelvények névl. átmérője Szerelvények névl. átmérője terh.-nél / / 65 0/ / 65 0 mbar Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn A munkadiagramok teljesítmény-számítása EN 676 szerint történik. A teljesítményadatok a 0 m tengerszint-magasságon történő felállításra vonatkoznak. A telepítés tengerszint feletti magasságától függően 00 méterenként kb. % teljesítmény-csökkenést kell figyelembe venni. A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 5 mbar-nál. WM-G0/-A, ZMI kivitel Égő- Nyomás Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. a gáz- (csatl. gázny. mbar-ban az szabályzóval) (csatl. gázny. kw csapp.- elz.csap előtt, mbar-ban kettős gáznál p e, max. = 00 mbar) mágnesszelep előtt) teljes Szerelvények névl. átmérője Szerelvények névl. átmérője terh.-nél / 65 0 / 65 0 mbar Gázcsappantyú névl. átmérője Gázcsappantyú névl. átm E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzáró előtt megengedett maximális csatlakozási gáznyomás 00 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán.

34 Rendelési számok Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G0/-A ZMI R/ 7 0 R 7 R / 7 R 7 WM-G0/-A ZMI R/ R 7 6 R / 7 6 R 7 6 DN WM-G0/-A ZMI R/ R 7 9 R / 7 9 R 7 9 DN DN WM-G0/-A ZMI R 7 R / 7 R 7 DN65 7 DN0 7 5 Szállítási terjedelem: lásd a 6. oldalon.

35 Speciális felszerelések Műszaki adatok Speciális felszerelések WM-G0/-A ZMI WM-G0/-A ZMI WM-G0/-A ZMI WM-G0/-A ZMI Lángfej-hosszabbító 00 mm-rel mm-rel mm-rel Mágnesszelep léghiánykapcsoló-teszthez folyam. motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló a karimás könyökcsőre felszerelve GW 50 A6/ ST /7 és ST / típusú dugaszolt összekötő Külsőlevegő-beszívó LGW nyomáskapcsolóval W-FM 00 helyett W-FM 50 rászerlve külön szállítva Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 00 helyett, teljesítményszabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályozó frekvenciaváltóval, az égőre felszerelve (W-FM 50/00 szükséges) Fordulatszámszabályozó frekvenciaváltóhoz, külön szállítva (frekv.váltó a tartozékok közül) (W-FM 50/00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kínai írású kijelző és kezelőegység (külön) (W-FM 00/00) V vezérlőfeszültség Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Műszaki adatok WM-G0/-A ZMI WM-G0/-A ZMI WM-G0/-A ZMI WM-G0/-A ZMI Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/90-/K0 WM-D 90/0-/K5 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9 0,9,5,5 Névleges áram A,,,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 0 A gg/t (külső) 6 A gg/t (külső) 6 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 W-FM 50 W-FM 50 Lángőr Típus ION ION ION ION Levegő/gáz állítómű Típus STE 50 STE 50 STE 50 STE 50 Tömeg (szabályozó és szerelvények nélkül) kg kb. 55 kb. 55 kb. 60 kb. 60 ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 00 V, ~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE hatékonyságo osztály. 5

36 Méretek l 5 l b 5 r b d b b d h h h 5 h b h 6 * h r DIN EN 09- szerinti karimás csatlakozás l 6* l l l minimális távolság kb mm a névl. átmérőtől függően Építési Méretek mm-ben méret l l l l l 5 l 6 * DN esetén h h h h h 5 Rp Rp Rp Rp / / / / Építési Méretek mm-ben méret h 6 * DN esetén b b b b b 5 r r d d d d d 5 d 6 Rp Rp Rp Rp / M / M / M / M A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. * Ha a nyomásszabályozónak a kazán-homloklap kialakításától függően nem szabad túlnyúlnia, akkor egy távtartó gyűrűt kell beszerelni az égőperem és a kazánlap közé (lásd a tartozék alkatrészek jegyzékét). Ennek során figyelembe kell venni, hogy a lángfejtől mért l méret a távtartó gyűrű magasságával csökken. Hőtermelő berendezés előkészítése 60 d d6 karimatömítés homlokfali szigetelés gyűrű alakú nyílás A homlokfali szigetelésnek nem szabad túlnyúlnia a lángfej elülső pereménél, de kúpos (min. 60 ) kialakítású lehet. Égőlap furatméretei d d 5 d l 6

37 Működési vázlat A szerelvények elrendezése 7 9 P P 5 a P 6 a Jelmagyarázat: Golyóscsap * Gázszűrő Nyomásszabályozó-készülék (kisny.) * vagy (nagyny.) * a Vezérlő-szabályozó impulzusvezetékkel Gázhiány-kapcsoló a Max.-gáznyomáskapcsoló * 5 Tömörség-ellenőrző nyomáskapcsoló 6 Gázcsappantyú 7 Manométer nyomógombos csappal * Kettős mágnesszelep (DMV) 9 Égő * Az égő ára nem tartalmazza A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE), előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt, HTB-tömítésekkel. Típuskód WM G 0 / A /ZMI Építési méret G = gáz ZM = csúszó-fokozatos szabályozási mód I = szabályozási tartomány ~: termékazonosító-szám nélkül Konstrukciós szint Teljesítménynagyság monarch típussorozatú Weishaupt-égő 7

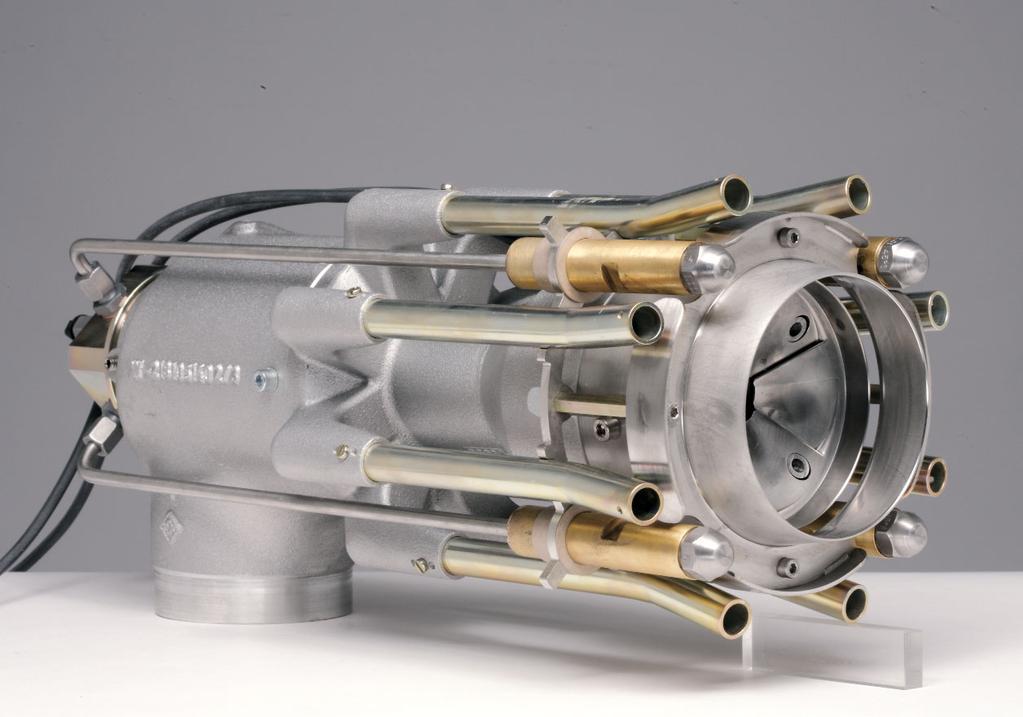

38 Tüzelőanyag megtakarítása, károsanyagkibocsátás csökkentése: A szabadalmaztatott multiflam technológia A szabadalmaztatott multiflam tech nológia nagy méretű tüzelőberendezéseknél rendkívül alacsony károsanyag-kibocsátási értékeket tesz lehetővé, költséges kiegészítő berendezések nélkül. A kibocsátás-csökkentés tüzelőanyagelosztással működő innovatív keverő rendszerrel valósul meg. A Weishaupt multiflam égők már több mint 0 éve jól beváltak a gyakorlatban. Különösen a legszigorúbb kibocsátási követelményeket támasztó piacokra alkalmasak. Az új monarch égőkkel ez a technológia a közepes teljesítménytartományban is rendelkezésre áll, és a rugalmasságot a legalacsonyabb kibocsátási értékekkel egyesíti. Példaszerű kibocsátási értékek A standard keverőrendszerhez képest a multiflam LN kivitelnél még tovább csökkenthetők az NO x -kibocsátások. Ez egy tüzelőanyag- elosztással működő speciális keverő rendszerrel valósul meg. Ennek megfelelően a jó értékek a mindenkori tűztér- geometriától, a térfogati terheléstől, ill. a tüzelési rendszertől (-huzamú elv) függenek. A garantált értékek megadásához az ismert okok miatt figyelembe kell venni a mérési és az értékelési feltételeket (például tűztérterhelés, mérési tűrések, hőmérséklet, nyomás, páratartalom stb.).

39 Égőkiválasztás WM 0 multiflam égők, LN kivitel [ mbar ] Égőtípus WM - L0/-A / Z-LN Lángfej-típus WM0-LN, Ø 6 / Ø 0 Teljesítmény kw EL fűtőolaj [ mbar ] Égőtípus WM - L0/-A / T-LN Lángfej-típus WM0-LN, Ø 0 / Ø 0 Teljesítmény kw EL fűtőolaj [ kw ] [ kw ] EL fűtőolaj teljesítmény, ha a lángfej: Zárva Nyitva Olajhoz: A munkadiagramok bevizsgálása az EN 67 szabvány szerint történt. Minden teljesítményadat 0 C levegőhőmérsékletre és 500 m tengerszint feletti telepítési magasságra vonatkozik. Az olajáteresztési adatok,9 kwh/kg fűtőértékre vonatkoznak EL fűtőolaj esetén. Feszültségek és frekvenciák: Az égők szériaszerűen 00 V, ~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. Szabályozási tartomány gáznál: max. : 6 EL fűtőolajnál: max. : 9

40 Égőkiválasztás WM 0 multiflam égők, LN kivitel [ mbar ] Égőtípus WM - G0/-A / ZM-LN Lángfej-típus WM0-LN, Ø 6 / Ø 0 Teljesítmény kw E, LL földgáz PB-gáz [ mbar ] Égőtípus WM - G0/-A / ZM-LN Lángfej-típus WM0-LN, Ø 0 / Ø 0 Teljesítmény kw E, LL földgáz PB-gáz [ kw ] [ kw ] [ mbar ] Égőtípus WM - GL0/-A / ZM-T-LN Lángfej-típus WM0-LN, Ø 6 / Ø 0 Teljesítmény kw E, LL földgáz PB-gáz Fűtőolaj [ mbar ] Égőtípus WM - GL0/-A / ZM-T-LN Lángfej-típus WM0-LN, Ø 0 / Ø 0 Teljesítmény kw E, LL földgáz 5 0 PB-gáz 5 0 Fűtőolaj [ kw ] [ kw ] N-gáz és PB-gáz teljesítmény, ha a lángfej: Zárva Nyitva EL fűtőolaj teljesítmény, ha a lángfej: Zárva Nyitva Gázhoz: A munkadiagramok bevizsgálása az EN 676 szabvány szerint történt. A teljesítményadatok 0 m telepítési magasságra vonatkoznak. A telepítés tengerszint feletti magasságától függően 00 méterenként kb. % teljesítmény-csökkenést kell figyelembe venni. DIN CERTCO tanúsítás: Az égők egy független vizsgálószervezetnél (TÜV-Süd) típusvizsgálatnak lettek alávetve és DIN CERTCO tanúsítással rendelkeznek. Feszültségek és frekvenciák: Az égők szériaszerűen 00 V, ~, 50 Hz háromfázisú váltakozó áramra (D) alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Szabályozási tartomány gáznál: max. : 6 EL fűtőolajnál: max. : Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. 0

41 A gázszerelvények névl. átmérőjének kiválasztása WM 0 multiflam égők, LN kivitel WM-G(L)0/-A, ZM-LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elz.csap előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / 65 / / 65 Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn Csavarozott Karimás csatl. R/ W-MF507 DN65 DMV5065/ R W-MF5 DN0 DMV500/ R / W-MF5 DN00 DMV500/ R DMV55/ WM-G(L)0/-A, ZM-LN multiflam kivitel Égő- Kisnyomású gázellátás (FRS-sel) Nagynyomású gázellátás (HDtelj. (csatl. gáznyomás mbar-ban az szab.-val) (csatl. gáznyomás kw elz.csap előtt, p e, max. = 00 mbar) mbar-ban kettős gáz-mágnes szelep előtt) Szerelvények névl. átmérője Szerelvények névl. átmérője / / / / Gázcsappantyú névl. átmérője Gázcsappantyú névl. átmérője E földgáz (N) H i = 0,5 kwh/mn ; d = 0,606; W i =,95 kwh/mn LL földgáz (N) H i =, kwh/mn ; d = 0,6; W i =,09 kwh/mn PB-gáz* (F) H i = 5,9 kwh/mn ; d =,555; W i = 0,76 kwh/mn A tűztérnyomást mbar-ban hozzá kell adni a kiszámított minimális gáznyomáshoz. A min. csatlakozási gáznyomás ne legyen kisebb 5 mbar-nál. * A PB-gáz kiválasztása propánra van kiszámítva, azonban butánnál is alkalmazható. Kisnyomású gázellátás esetén EN szerinti, biztonsági membránnal rendelkező nyomásszabályozó-készülékek kerülnek beépítésre. Kisnyomású berendezéseknél az elzárócsap előtt megengedett maximális csatlakozási gáznyomás 00 mbar. Nagynyomású gázellátás esetén a Biztonsági berendezésekkel ellátott nyomásszabályozó-készülékek Weishaupt gáz- és alternatív tüzelésű égőkhöz c. műszaki kiadványban szereplő, EN szerinti nagynyomású nyomásszabályozókat lehet választani. A kiadvány max. bar csatlakozási gáznyomásig tartalmaz nagynyomású szabályozókat. A max. csatlakozási gáznyomást lásd a típustáblán.

42 Szállítási terjedelem Megnevezés WM-L0 T-LN WM-G0 ZM-LN WM-GL0 ZM-T-LN Égőház, kifordítási perem, házfedél, Weishaupt-égőmotor, levegőszabályozó-ház, ventilátor-járókerék, lángfej, gyújtókészülék, gyújtókábel, gyújtóelektródák, tüzelésvezérlő kezelő-egységgel, lángérzékelő, állítóművek, peremtömítés, a kifordítási peremnél lévő végálláskapcsoló, rögzítőcsavarok l l l Tüzelésvezérlő W-FM50 l l W-FM5 l Tömörség-ellenőrzés W-FM tüzelésvezérlővel és nyomáskapcsolóval l l A osztályú kettős gáz-mágnesszelep l l Gázcsappantyú l l Léghiány-kapcsoló l l Gázhiány-kapcsoló l l Teljesítménytől függő keverőrendszer előre beállítva l l l Állítómű, W-FM tüzelésvezérlővel történő tüzelőanyag-/levegő-arányszabályozáshoz Állítómű levegő-szabályozóhoz l l l Állítómű gázcsappantyúhoz l l Az égőre rászerelt olajszivattyú l l Olajtömlők l l olaj-mágnesszelep, háromfokozatú fúvókafej előszerelt olajfúvókával kiegészítő biztonsági olaj-mágnesszelep l l Motorra felszerelt kontaktor közvetlen indításhoz ) l l l IP 5 védettség l l l Mágneses tengelykapcsoló Az EN 676 szerint gázszűrő és gáznyomásszabályozó-készülék is tartozik az égőfelszereltséghez (lásd a Weishaupt-tartozékok jegyzékében). További égőkivitelek a speciális felszereléseknél találhatók vagy szükség esetén érdeklődjön a Weishaupt cégnél. l szériafelszerelés opcionális ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg.

43 Rendelési számok Olajégők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-L0/-A Z-LN 0 6 WM-L0/-A T-LN 0 DIN CERTCO: 5G00 Gázégők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-G0/-A ZM-LN R/ 7 0 R 7 R / 7 R 7 DN 65 7 WM-G0/-A ZM-LN R/ 7 0 R 7 R / 7 R 7 DN 65 7 DN DN Gáz/olaj égők Égő- Kivitel Névleges átmérő Rend. sz. típus WM-GL0/-A ZM-Z-LN R/ 0 R R / R DN 65 WM-GL0/-A ZM-T-LN R/ 0 CE-PIN KÓDSZÁM: CE 005BR06 DIN CERTCO: 5G05M R R / R DN 65 DN 0 5 DN 00 6 CE-PIN KÓDSZÁM: CE 005BQ007

44 Speciális felszerelések WM 0 multiflam égők, LN kivitel Olajégő WM-L0/.. -A-LN L0/ L0/ Manométer golyóscsappal 0-5 bar Vákuummérő golyóscsappal - / +9 bar Lángfej-hosszabbító 00 mm-rel külön kérésre mm-rel külön kérésre mm-es olajtömlők 000 mm helyett Elektromágneses tengelykapcsoló Külsőlevegő-beszívó LGW nyomáskapcsolóval külön kérésre VZO olaj-fogyasztásmérő távadó nélkül VZO olaj-fogyasztásmérő kisfrekvenciás távadóval külső kábelezéshez ST /7 és ST / típusú dugaszolt összekötő (W-FM 50/00/00) ST /7 típusú dugaszolt összekötő (W-FM 50, KS0 szabályozóval) KS0 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 00 a W-FM 50 helyett (folyamatos üzemhez alkalmas) ) DSB 5 min.-nyomáskapcsoló az előremenő ágban ) QRA 7 lángérzékelő ) LGW 50 nyomáskapcsoló ) Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 50 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kijelző és kezelőegység kínai írásjelekkel (W-FM 00/00) V vezérlőfeszültség külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges

45 Gázégő WM-G0/.. -A ZM-LN G0/ G0/ Lángfej-hosszabbító 00 mm-rel külön kérésre mm-rel külön kérésre Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló ) GW 50 A6/ (R /... R kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 50 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (nagynyomású gázellátás esetén GW 50 A6/ a szabályozóra felszerelve) GW 500 A6/ ST /7 és ST / típusú dugaszolt összekötő (W-FM 50/00/00) Külsőlevegő-beszívó LGW nyomáskapcsolóval KS0 szabályozókészülék az égőbe beépítve (W-FM 50) W-FM 00 a W-FM 50 helyett (folyamatos üzemhez alkalmas) ) Teljesítmény-szabályozóval ellátott analóg modul W-FM 00-hoz W-FM 00 a W-FM 50 helyett, teljesítmény- szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 50/00 szükséges) ) Fordulatszámszabályzó frekvenciaváltóhoz, külön szállítva (frekvenciaváltó a tartozékok közül) (W-FM 00 szükséges) ) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kijelző és kezelőegység kínai írásjelekkel (W-FM 00/00) V vezérlőfeszültség (W-FM 50/00/00) külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő- kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram- kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges 5

46 Speciális felszerelések WM 0 multiflam égők, LN kivitel Gáz/olaj égő WM-GL0/.. -A ZM-LN GL0/ GL0/ Manométer golyóscsappal 0-5 bar Vákuummérő golyóscsappal - / +9 bar Lángfej-hosszabbító 00 mm-rel külön kérésre mm-rel külön kérésre Mágnesszelep léghiánykapcsoló-teszthez folyamatos motorüzem vagy utánszellőztetés esetén Max.-gáznyomáskapcsoló ) GW 50 A6/ (R /... R kisnyomású gázellátáshoz) GW 50 A6/ GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (karimás csatlakozású kettős mágnesszelep GW 50 A6/ kisnyomású gázellátáshoz) GW 500 A6/ Max.-gáznyomáskapcsoló ) GW 50 A6/ (nagynyomású gázellátás esetén GW 50 A6/ a szabályozóra felszerelve) GW 500 A6/ mm-es olajtömlők 000 mm helyett VZO olaj-fogyasztásmérő távadó nélkül VZO olaj-fogyasztásmérő kisfrekvenciás távadóval, külső kábelezéshez Elektromágneses tengelykapcsoló ST /7 és ST / típusú dugaszolt összekötő (W-FM 5) ST /7 típusú dugaszolt összekötő (W-FM 00/00) Külsőlevegő-beszívó LGW nyomáskapcsolóval DSB 5 min.-nyomáskapcsoló az előremenő ágban ) QRA 7 lángérzékelő QRA helyett ) W-FM 00 a W-FM 5 helyett, ) (folyamatos üzemhez alkalmas) teljesítmény-szabályozáshoz szükséges modullal és analógjel-átalakítóval rászerelve külön szállítva W-FM 00 a W-FM 5 helyett, teljesítmény-szabályozáshoz szükséges modullal, analógjel-átalakítóval és fordulatszám-modullal, valamint tüzelőanyag-fogyasztásmérő rákapcsolásának lehetőségével rászerelve külön szállítva Fordulatszámszabályzó frekvenciaváltóval az égőre felszerelve (W-FM 00 szükséges) Fordulatszámszabályzó frekvenciaváltóval, külön szállítva (frekvenciaváltó a tartozékok közül) (W-FM 00 szükséges) D90 típusú motor 0 V-os kontaktorral és túláram-kioldóval ) Kijelző és kezelőegység kínai írásjelekkel (W-FM 00/00) V vezérlőfeszültség (W-FM 50/00/00) külön kérésre Országspecifikus kivitelek, valamint speciális feszültségek külön kérésre ) A szükséges motorvédelem tetszőlegesen egy motorvédő- kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram- kioldóval (lásd speciális felszerelések) valósítható meg. ) A DGRL 0/6/EU szerint szükséges (W-FM 5) külön kérésre külön kérésre 6

47 Műszaki adatok WM 0 multiflam égők, LN kivitel Olajégők WM-L0/-A / Z LN WM-L0/-A / T LN Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9,5 Névleges áram A,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 6 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 Lángőr Típus QRA QRA Szivattyú rászerelve Típus AL 75C AL 95C maximális szállított mennyiség l/h 0 50 NO x -osztály EN 67 szerint Olajtömlők DN / hossz / 000 / 000 Tömeg kg kb. 65 kb. 6 Gázégők WM-G0/-A / ZM-LN WM-G0/-A / ZM-LN Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9,5 Névleges áram A,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 6 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 50 W-FM 50 Lángőr Típus ION ION Levegő/gáz állítómű Típus STE 50 STE 50 NO x -osztály EN 676 szerint Tömeg (gázszerelvények nélkül) kg kb. 60 kb. 6 Gáz/olaj égők WM-GL0/-A / ZM-Z LN WM-GL0/-A / ZM-T LN Égőmotor Weishaupt típus WM-D 90/90-/K0 WM-D 90/0-/K5 Névleges teljesítmény kw 0,9,5 Névleges áram A,, Motorvédő-kapcsoló ) Típus (pl.) PKE/XTU - PKE/XTU - vagy motor-előtétbiztosító ) (túláram-kioldóval) A minimum 0 A gg/t (külső) 6 A gg/t (külső) Fordulatszám (50 Hz) ford/perc Tüzelésvezérlő Típus W-FM 5 W-FM 5 Lángőr Típus QRA QRA Levegő/gáz állítómű Típus STE 50 STE 50 Szivattyú rászerelve Típus AL 75C AL 95C maximális szállított mennyiség l/h 0 50 NO x -osztály EN 67 / EN 676 szerint Olajtömlők DN / hossz / 000 / 000 Tömeg (gázszerelvények nélkül) kg kb. 70 kb. 7 ) A szükséges motorvédelem tetszőlegesen egy motorvédő-kapcsolóval (beszerelhető a kapcsolószekrénybe), vagy egy beépített túláram-kioldóval (lásd speciális felszerelések) valósítható meg. Feszültségek és frekvenciák: Az égők szériaszerűen 50 Hz frekvenciára alkalmas felszereltségűek. Más feszültségek és frekvenciák külön kérésre. Standard kivitelű égőmotor: F szigetelési osztály, IP 55 védettség. IE hatékonysági osztály. 7

48 r r r Méretek LN kivitelű multiflam olajégők b d d h h h b h 6 h r mm l* l l l opcionális rászerelt szivattyú frekvenciaváltó Égő- Méretek mm-ben típus l l l b b h h h h 6 r r d d WM-L0/ Z-LN WM-L0/ T-LN elektromágneses tengelykapcsoló nélkül (mágneses tengelykapcsolós szivattyú plusz 0 mm) frekvenciaváltó túlnyúlása kb. 0 mm LN kivitelű multiflam gázégők r b d d h h h b l d 6 h mm l* l l Égő- Méretek mm-ben típus l l l l b b h h h h r r d d d 6 WM-G0/ ZM-LN DN50 WM-G0/ ZM-LN DN50 A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk.

49 r LN kivitelű multiflam alternatív tüzelésű égők r b d d h h h 6 h d 6 l h l r b mm l* l l DIN EN 09- szerinti karimás csatlakozás rászerelt szivattyú frekvenciaváltó opcionális Égő- Méretek mm-ben típus l l l l b b h h h h h 6 r r d d d6 WM-GL0/ ZM-Z LN DN50 WM-GL0/ ZM-T LN DN50 elektromágneses tengelykapcsoló nélkül (mágneses tengelykapcsolós szivattyú plusz 0 mm) frekvenciaváltó túlnyúlása kb. 0 mm A méretek tájékoztató adatok. A továbbfejlesztés keretében történő változtatások jogát fenntartjuk. Égőlap furatméretei Hőtermelő berendezés előkészítése d 5 60 karimatömítés homlokfali szigetelés gyűrű alakú nyílás 0 mm 0 mm d d 5 l d = M0 d = 0 mm d 5 = 5 mm A lángfej elülső peremének kb. 50 mm-rel kell túlnyúlnia a homlokfali szigetelésen, de lehet kúpos (min. 60 ) kialakítású. 9

50 Működési vázlatok Működési vázlatok gáztüzeléshez W-FM 50/00/00 W-FM 5 Működési vázlatok olaj-tüzeléshez WM-(G) L 0/-Z-LN: P = Primer fúvóka = szekunder fúvóka = szekunder fúvóka = szekunder fúvóka = szekunder fúvóka P P P P P P Golyóscsap* Gázszűrő * Nyomásszab.-készülék (ND) vagy (HD) * Max.-gáznyomáskapcsoló * 5 Gázhiány-kapcsoló 6 Kettős gáz-mágnesszelep 7 Gázcsappantyú Manométer nyomógombos csappal * 9 Tömörs.-ell. gáznyomáskapcsoló 0 Gázhiány-kapcsoló/tömörs.-ellenőrz. Égő * Az égő ára nem tartalmazza Max.-gáznyomáskapcsoló felszerelése: nagynyomásúnál közv. a szabályozóra kisnyomásúnál a szab. után csavaroz. kisnyomásúnál karimás csatl. kettős m.szelepre (kábelhossz kb.,5 m) Az égőre rászerelt olajszivattyúr Mágnesszelep az olajszivattyún Gyújtási és üzemi fokozat mágnesszelep (háromfúvókás gyújtás). üzemi fokozat mágnesszelep WM-(G) L 0/-T-LN: A szerelvények elrendezése Kifordítható kazánajtóval rendelkező kazánok esetén a szerelvényeket az ajtózsanérokkal szembeni oldalra kell felszerelni. Kompenzátor A gázszerelvények feszülésmentes beépítésének garantálása érdekében ajánlatos külön beépíteni egy kompenzátort. Szétválasztási helyek a gázvezetékekben A hőtermelő ajtajának kifordításához a gázvezetékekben bontási helyekről kell gondoskodni. A fő gázvezetéket legcélszerűbb a kompenzátornál szétválasztani. A szerelvénycsoport alátámasztása A gázszerelvények alátámasztását szakszerűen és a helyi adottságoknak megfelelően kell kivitelezni. A gázszerelvények alátámasztásához felhasználható különböző elemeket lásd a Weishaupt-tartozékok jegyzékében. Gáz-fogyasztásmérő Az üzembe helyezéshez a gázfogyasztás méréséhez egy gázfogyasztásmérőt kell beszerelni. Hőre záródó elzáró (TAE), előírástól függően opcionális Csavarozott szerelvényeknél a golyóscsapba integrálva. Karimás csatlakozású szerelvényeknél külön szerkezeti elem a golyóscsap előtt HTB-tömítésekkel. P = Primer fúvóka = szekunder fúvóka = szekunder fúvóka = szekunder fúvóka = szekunder fúvóka 5 Az égőre rászerelt olajszivattyú Mágnesszelep az olajszivattyún Gyújtási fokozat mágnesszelep (kétfúvókás gyújtás). üzemi fokozat mágnesszelep 5. üzemi fokozat mágnesszelep P 50
